Condor Classic láng- és füstcsöves gőzkazán

Átírás

1 STANDARDKESSELITALIANA Condor Classic láng- és füstcsöves gőzkazán Gőztermelés: kg/h Gőznyomás: max. 21 bar Hoval TopGas fali gázkazánok a legmodernebb kondenzációs technikával Magyarországi importőr: H-2112 Veresegyház, Szadai u. 13. Tel.: , Fax: info@lzthermotrade.hu,

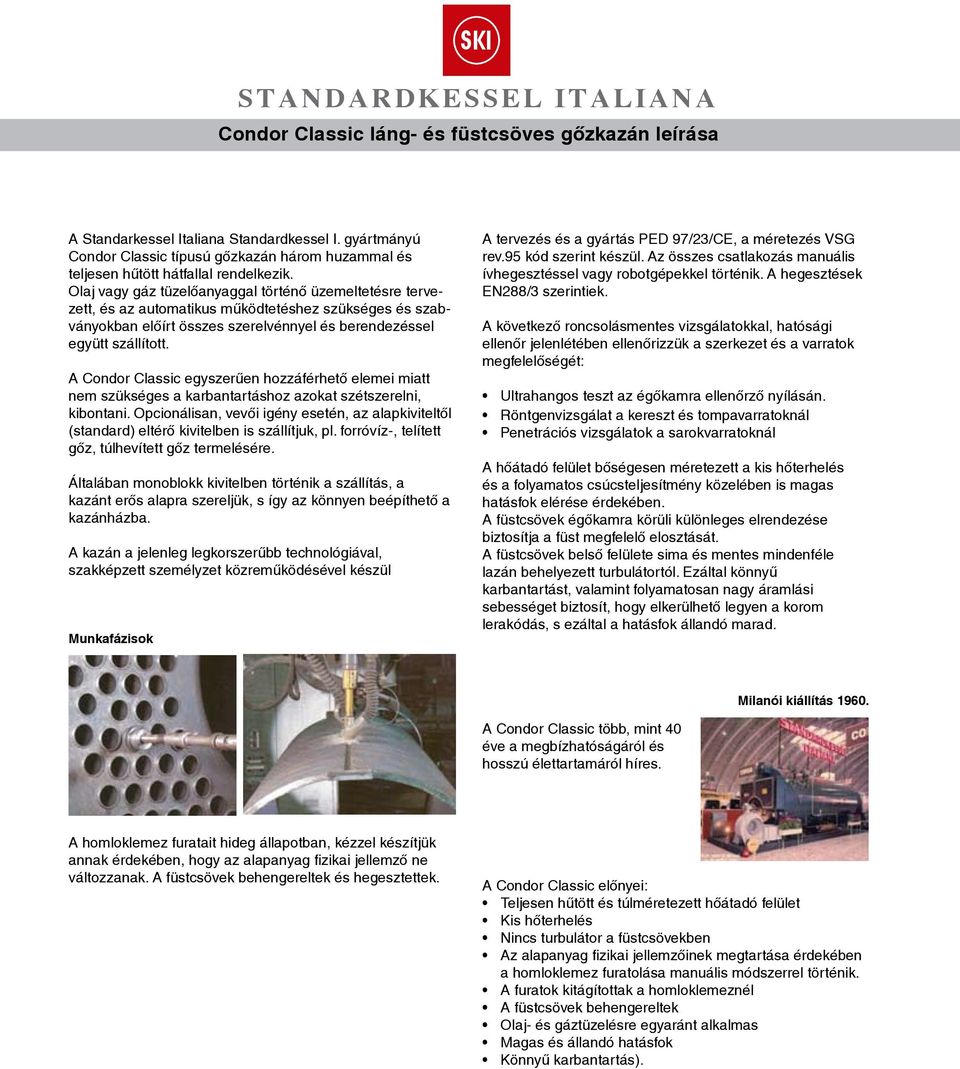

2 STANDARDKESSELITALIANA Condor Classic láng- és füstcsöves gőzkazán leírása A Standarkessel Italiana Standardkessel I. gyártmányú Condor Classic típusú gőzkazán három huzammal és teljesen hűtött hátfallal rendelkezik. Olaj vagy gáz tüzelőanyaggal történő üzemeltetésre ter vezett, és az automatikus működtetéshez szükséges és szabványokban előírt összes szerelvénnyel és berendezéssel együtt szállított. A Condor Classic egyszerűen hozzáférhető elemei miatt nem szükséges a karbantartáshoz azokat szétszerelni, kibontani. Opcionálisan, vevői igény esetén, az alapkiviteltől (standard) eltérő kivitelben is szállítjuk, pl. forróvíz-, telített gőz, túlhevített gőz termelésére. Általában monoblokk kivitelben történik a szállítás, a kazánt erős alapra szereljük, s így az könnyen beépíthető a kazánházba. A kazán a jelenleg legkorszerűbb technológiával, szakképzett személyzet közreműködésével készül Munkafázisok A tervezés és a gyártás PED 97/23/CE, a méretezés VSG rev.95 kód szerint készül. Az összes csatlakozás manuális ívhegesztéssel vagy robotgépekkel történik. A hegesztések EN288/3 szerintiek. A következő roncsolásmentes vizsgálatokkal, hatósági ellenőr jelenlétében ellenőrizzük a szerkezet és a varratok megfelelőségét: Ultrahangos teszt az égőkamra ellenőrző nyílásán. Röntgenvizsgálat a kereszt és tompavarratoknál Penetrációs vizsgálatok a sarokvarratoknál A hőátadó felület bőségesen méretezett a kis hőterhelés és a folyamatos csúcsteljesítmény közelében is magas hatásfok elérése érdekében. A füstcsövek égőkamra körüli különleges elrendezése biztosítja a füst megfelelő elosztását. A füstcsövek belső felülete sima és mentes mindenféle lazán behelyezett turbulátortól. Ezáltal könnyű karbantartást, valamint folyamatosan nagy áramlási sebességet biztosít, hogy elkerülhető legyen a korom lerakódás, s ezáltal a hatásfok állandó marad. Milanói kiállítás A Condor Classic több, mint 40 éve a megbízhatóságáról és hosszú élettartamáról híres. A homloklemez furatait hideg állapotban, kézzel készítjük annak érdekében, hogy az alapanyag fizikai jellemző ne változzanak. A füstcsövek behengereltek és hegesztettek. A Condor Classic előnyei: Teljesen hűtött és túlméretezett hőátadó felület Kis hőterhelés Nincs turbulátor a füstcsövekben Az alapanyag fizikai jellemzőinek megtartása érdekében a homloklemez furatolása manuális módszerrel történik. A furatok kitágítottak a homloklemeznél A füstcsövek behengereltek Olaj- és gáztüzelésre egyaránt alkalmas Magas és állandó hatásfok Könnyű karbantartás).

3 STANDARDKESSELITALIANA Condor Classic láng- és füstcsöves gőzkazán leírása Kazántest A kazántest kiváló minőségű, hengeres, vízszintes elrendezésű, alapra szerelt. A hengeres köpeny a nyomástartó testet tartalmazza, nagy falvastagságú acéllemezből készítve, alátámasztó szerkezettel és égéstermék-elvezető csatlakozó csonkkal felszerelve. Tartalmaz forduló kamrát. Teljesen tűzálló bélés nélküli. Az égőkamra méretei a tüzelőanyag és az égési levegő tökéletes keveredését teszik lehetővé. A hátsó fordulókamra a kazántest meghosszabbításával és egy kettős ajtóval zárva, amely a füstcsövek könnyű elérhetőségét, illetve könnyű karbantartást biztosítanak. A mellső fordulókamra acélból, légmentes zárással, a füst átvezetésére, ajtóval, tisztítás és ellenőrzés céljából. A homloklemez a vízszintes elrendezésű füstcsövek fogadására, nagy falvastagságú C14 acélból készítve. Mindegyik füstcső a homloklemezbe hengerelt és hegesztett. A mellső és a hátsó homloklemez is megerősített. A hátsó ajtók tűzálló beton bélésűek, könnyen nyithatóak/ zárhatóak, csavarozottak. A hengeres köpeny hőszigetelése nagy sűrűségű kőzetgyapotból készül. Festett acéllemez burkolattal ellátott. A kazánalap idomacélból, csúszásmentes kivitelben készül, a kazán és a szerelvények alátámasztására. Mérő és szabályozó berendezések Szabályozó berendezések Nyomásérzékelő Vízszintszabályozás (BE/KI) a következőkből áll: o Úszós vízszintszabályozó a tápvízszivattyú vezérlésére Vízszintszabályozás (modulációs) a következőkből áll: o Kapacitív szonda o Jel előerősítő o Szintszabályozó (4-20 ma) Mérő berendezések Nyomásmérő feszmérőcsappal és mérőperemmel 2 db vízszintjelző Egyéb tartozékok Fő gőzszelep Űrítő szelep amely a következőkből áll: o Szennyfogó o Leiszapoló szelep Csap a kazán űrítésére Csap a szintjelzőkhöz Tápvíz szivattyú állomás Standard kivitel KI/BE, amely a következőkből áll: Rugalmas összekötővel a villanymotor közvetlenül a szivatytyúra épített. A szállított térfogatáram és az emelőmagasság meghatározása PED szerint történik. A szivattyúk saját alapjukon állnak, gépészetileg és villamosan is csatlakoztattak. Az egyik szivattyú tartalék. 2 db centrifugál szivattyú 1 db szennyfogó mindegyik szivattyúhoz 1 db rozsdamentes acél visszacsapószelep mindegyik szivattyúhoz 1 db rozsdamentes acél visszacsapószelep mindegyik bemenethez motor/szivattyú közvetlen meghajtással szivattyú/motor alap Moduláló kivitel, amely a következőkből áll: Rugalmas összekötővel a villanymotor közvetlenül a szivatytyúra épített. A szállított térfogatáram és az emelőmagasság meghatározása PED szerint történik. A szivattyúk saját alapjukon állnak, gépészetileg és villamosan is csatlakoztattak. Az egyik szivattyú tartalék. 2 db centrifugál szivattyú 1 db szennyfogó mindegyik szivattyúhoz 1 db rozsdamentes acél visszacsapószelep mindegyik szivattyúhoz 1 db rozsdamentes acél visszacsapószelep mindegyik bemenethez 1 db 2-utú pneumatikus szelep a térfogatáram szabályozására mikrokapcsolóval 2 db szennyfogó a 2-utú pneumatikus szelephez 1 db megkerülő szelep 1 db 2-utú pneumatikus szelep túláramhoz (BE/KI) motor/szivattyú közvetlen meghajtással szivattyú/motor alap Biztonsági berendezések biztonsági nyomáskapcsoló a magas gőznyomásra PED szerint bbiztonsági szelepek PED szerint biztonsági szintszabályozó (vízhiány), amely az égőt kikapcsolja Villamosszekrény IP 54-es védettségű villamosszekrény főkapcsoló tápvízszivattyú kapcsoló égőkapcsoló mágneses indító transzformátor 24V-ra biztosítékok lámpák biztonsági nyugtázó nyomógomb sorkapcsdoboz

4 STANDARDKESSELITALIANA Condor Classic A Condor Classic több kivitelben is szállítható kg/h kg/h telített gőztermelés mellett lehetőség van a következőkre is: telített gőz túlhevített gőz forróvíz Condor Classic gőzkazán alapkivitelben (standard) 3-huzammal (láng- és füstcsövek) Condor Classic gőzkazán tápvíz előmelegítő hőhasznosítóval (ECO). Ebben az esetben folyamatos (modulációs) tápvízellátás szükséges. Condor Classic gőzkazán az égési levegőt előmelegítő hőhasznosí tó val (Luvo). Ebben az esetben az égő részére külön ventilátort szállítunk. Condor Classic gőzkazán gőz túlhe vítővel. Ebben az esetben a berendezést ECO-val vagy Luvo-val is kiegészíthetjük.

5 STANDARDKESSELITALIANA Condor Classic Jelmagyarázat Kazántest Kazán alaplemez (talp) Biztonsági szelepek Lángcső Hőszigetelés Szivattyú állomás Második huzam (füstjárat) Égő Biztonsági vízszintérzékelő Harmadik huzam (füstjárat) Ventilátor Vezérlőszekrény Hátsó fordítókamra Nyomásmérő Nyomáskapcsolók Mellső fordítókamra Szintszabályozó Gőzszelep Füstgáz kilépés Biztonsági szintszabályozó

6 STANDARDKESSELITALIANA Condor Classic PID rajza Fő gőzszelep M001 Ventilátor motor M Szivattyú motor PSHH001 Biztonsági nyomáskapcsoló Lelúgozás PT001 PIC001 PI001 LI Nyomás távadó Nyomásszabályozó Gőznyomás mérő Szintjelző LSLL001/LC001 Biztonsági szintszabályozó LSHL003/LC003 BE/KI szivattyú LS001/LIC001 Szintszabályozó LCV003/PY003 Szintszabályozó szelep Biztonsági szelep Tápvíz BV004/PY004 VPV001 AE002/AT002 AIC002 BC002 Túláram szelep Gőzkilépés O 2 -szonda O 2 -szabályozó Égővezérlő AVC002 Levegő működtető (csappanytú) PSL001 Min.gáznyomáskapcsoló PSH002 Max.gáznyomáskapcsoló PI Gáznyomásmérő XVG001 Biztonsági gáz EV XVG002 Gáz EV XVG Gáz szerelvénysor EV PSG001/LDU001 Gáz tömörségellenőrzés PSL002 Levegőnyomás kapcsoló AVC001 Levegő/gáz csappantyú BR001 Égővezérlő Leiszapolás

7 STANDARDKESSELITALIANA Condor Classic telepítése és külső méretei Condor Classic telepítése Condor Classic kazánt monoblokk kivitelben, gépészetileg és villamosan összekötve, alapkeretre szerelve szállítjuk. A kivitelezőnek így csak a tápvízellátás, a leiszapoló, a gázellátó csővezetékeihez és a gőzvezetékhez kell csatlakoznia, és a vezérlőszekrény részére villamos energiaellátást biztosítani. A1 C A B B1 C1 C C2 Típus A B C H A1 B1 C1 C2 H H H1 Condor Classic külső méretei H H1 D A2 A1 A3 L1 A L Típus A A1 A2 A3 H H1 I. I.1 D
