1 AZ IGAZI FAKITERMELŐGÉP PONSSE SCORPION

PONSSE SCORPION HARVESTER KIEMELKEDŐ ERŐ ÉS ERGONÓMIA Egyedüli kilátás a kabinból és manőverezhetőség, legyőzhetetlen stabilitás, erő és termelékenység minimális talajnyomással figyelve a természeti

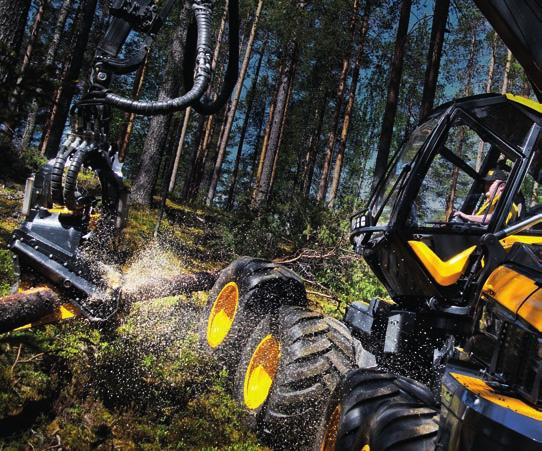

Középpontban a kezelő A PONSSE Scorpion-ban a fókuszban valóban a kezelő áll. A nyolckerekes Scorpion a lehető legjobb feltételeket biztosítja a hatékony és termelékeny munkához.

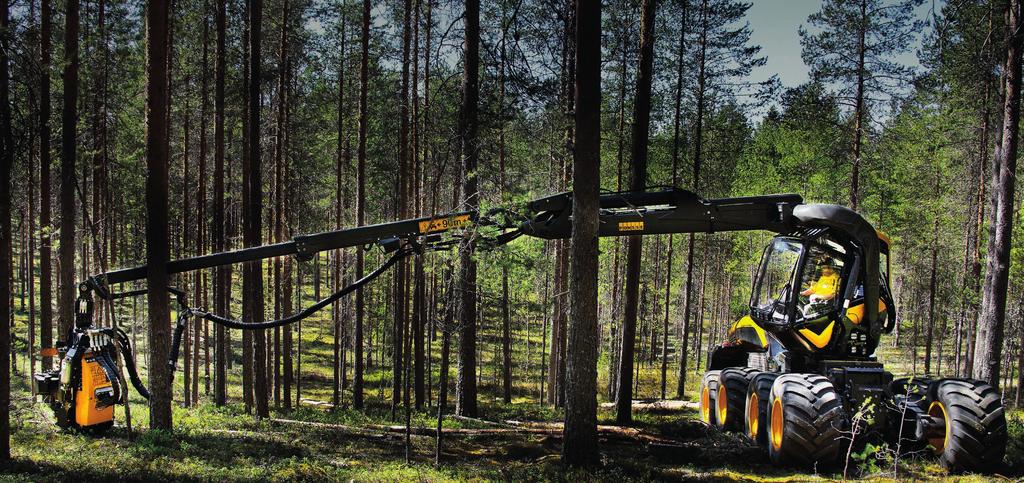

A jó kiláthatóság a kabin mindkét oldalán lehetővé teszi a hatékony és holttérmentes munkát - a fák kivágását, a döntési irányt és a választékok helyét a lehető legnagyobb hatékonysággal és a

A gép közepén elhelyezkedő kabin a daru forgási tengelyében található.

Ez nagyban javítja a kényelemet és a munkakomfortot. A kezelő ideális gépe A váz és a kabin szintezése a kezelőt stabilan tartja még a legnehezebb terepen is.

2 PONSSE SCORPION HARVESTER KIEMELKEDŐ ERŐ ÉS ERGONÓMIA Egyedüli kilátás a kabinból és manőverezhetőség, legyőzhetetlen stabilitás, erő és termelékenység minimális talajnyomással figyelve a természeti értékekre. Az új PONSSE Scorpion a termelékenységnek és az ergonómiának egy új szintjét mutatja be a fakitermelésben, és felállítja a jövőbeni mércét a kezelők ideális munkakörnyezetére. Középpontban a kezelő A PONSSE Scorpion-ban a fókuszban valóban a kezelő áll. A nyolckerekes Scorpion a lehető legjobb feltételeket biztosítja a hatékony és termelékeny munkához. Az egyedi új daru megoldás kitűnő kiláthatóságot nyújt minden irányba, lehetővé téve a gördülékeny, rugalmas munkavégzést, bármilyenek is a körülmények. A jó kiláthatóság a kabin mindkét oldalán lehetővé teszi a hatékony és holttérmentes munkát - a fák kivágását, a döntési irányt és a választékok helyét a lehető legnagyobb hatékonysággal és a természet kíméletével szabadon kiválaszthatja a kezelő. Mivel a kabin a gép közepén helyezkedik el, a kezelő könnyen rá tud látni még a sűrű állományok gyérítésében is a kivágandó fákra. A gép közepén elhelyezkedő kabin a daru forgási tengelyében található. A fülke a daruval együtt 280 fokban forgatható: amikor a kabin fordul, a sofőr nem érzi úgy, hogy egy körhintában ül, nem hat rá a forgás következtében egyéb oldal irányú erőhatás. Ez nagyban javítja a kényelemet és a munkakomfortot. A kezelő ideális gépe A váz és a kabin szintezése a kezelőt stabilan tartja még a legnehezebb terepen is. A gép három vázegységből áll, a három vázrész egymáshoz képest képes csavarodni. A kabin a középső vázon helyezkedik el, amely hidraulikusan szintezett, mialatt az első és a hátsó vázak követik a terep egyenetlenségeit. Ennek eredményeként a forgás- ás tömegközéppont a lehető legalacsonyabbra került. Ennek köszönhetően minimalizálja a borulás veszélyét, és a kezelőre ható oldalirányú erőket. Stabil minden körülmény között A PONSSE Scorpion hihetetlen stabilitása a nyolc kerékből és az aktív stabilizációs rendszerből ered. Az egyedülálló stabilizációs rendszer a daru irányának és pozíciójának érzékelésén alapul, a hátsó vázat munkavégzés irányába kényszeríti. A hátsó váz kerekeinek a talajhoz való nyomása és a hátsó váz súlya jelentősen megnöveli a gép stabilitását az oldalirányú - akár menet közbeni - munkavégzés közben is. Ezen felül a kabin kiegyenlítése, stabilitása segít a sofőr számára ergonómikus munkafeltételeket kínálni. KITŰNŐ STABILIZÁLÁS A PONSSE Scorpion laterális kiegyenlítésének tengelyvonala a lehető legalacsonyabbra került. Így a kabin és a daru nem csak kiegyenlített marad, de az oldalirányú mozgás is minimalizált. Ugyanakkor a daru tömegközéppontja a gép középvonalának közelében marad ezzel is a gép stabilitást növelve

A MUNKAFELADATNAK MEGFELELŐ KIALAKÍTÁS AZ ÚJ PONSSE C50 DARU

kabin felett: kitűnő kilátás a kabinból és páratlan egyensúly.

PÁRATLAN KILÁTÁS, KÉNYELEM ÉS BIZTONSÁG A 2 forgóponttal ellátott

A legkényelmesebb kabin, amit valaha is láttak az erdőkben,

is. NYOLC KERÉK A kitűnő mozgás és a kiegyensúlyozott súlyelosztás

KIEGYENLÍTÉS A tripla-keret szerkezet alacsony forgó pontot

MOTOR ÉS HIDRAULIKA A 210kW (205kW)-os motor és az erős

ScorpionKing-ben) gazdaságos hajtóerőt állítanak elő.

3 A MUNKAFELADATNAK MEGFELELŐ KIALAKÍTÁS AZ ÚJ PONSSE C50 DARU Teljesen új geometria és az egyedülálló kétkaros emelőkar mozog a kabin felett: kitűnő kilátás a kabinból és páratlan egyensúly. Legyőzhetetlen mozgási geometria. Gémkinyúlás: 10/11m. PÁRATLAN KILÁTÁS, KÉNYELEM ÉS BIZTONSÁG A 2 forgóponttal ellátott vázrendszer eddig még nem tapasztalt módon követi a terepet. A legkényelmesebb kabin, amit valaha is láttak az erdőkben, garantálja a hatékony munkát még egy hosszú műszak utolsó óráiban is. NYOLC KERÉK A kitűnő mozgás és a kiegyensúlyozott súlyelosztás minden szituációban garantálja az alacsony talajnyomást. KIEGYENLÍTÉS A tripla-keret szerkezet alacsony forgó pontot biztosít, a lehető legjobb kényelmet eredményezve. MOTOR ÉS HIDRAULIKA A 210kW (205kW)-os motor és az erős munkaszivattyúk (210 cm 3 a PONSSE Scorpionban és 145 cm 3 a PONSSE ScorpionKing-ben) gazdaságos hajtóerőt állítanak elő. STABILIZÁCIÓ Az intelligens stabilizációs rendszer figyeli a daru pozícióját és folyamatosan a súly irányába nyomja a hátsó vázat, a legjobb stabilitást kínálva a piacon.

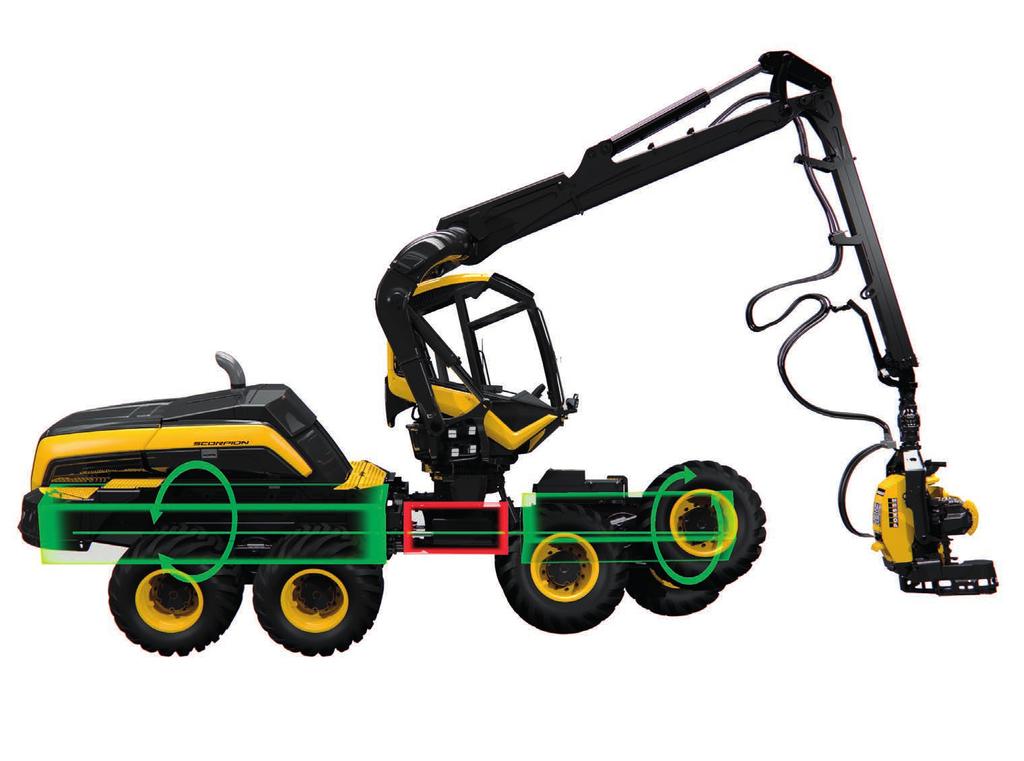

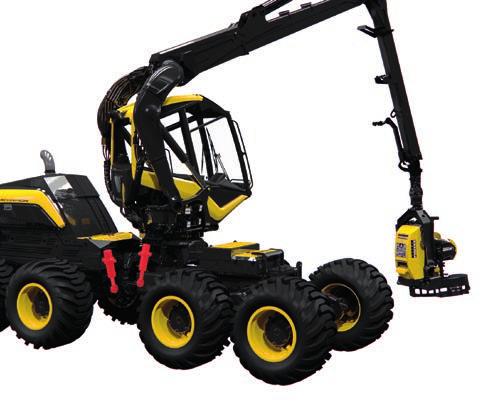

STABILIZÁLÁS ÉS SZINTEZÉS 1 2 FORGÓ CSATLAKOZÓPONTOK ÉS VÁZ SZINTEZÉSE A Scorpion vázrendszere elcsavarodást biztosító csatlakozópontokkal kapcsolódik úgy, hogy a középső váz hidraulikusan szintezett

A keretek pozícióját precíz és megbízható érzékelők követik nyomon HOSSZÍRÁNYÚ SZINTEZÉS A kabin hosszirányú szintezése a szintező munkahengerek segítságável a középső és az elülső váz között

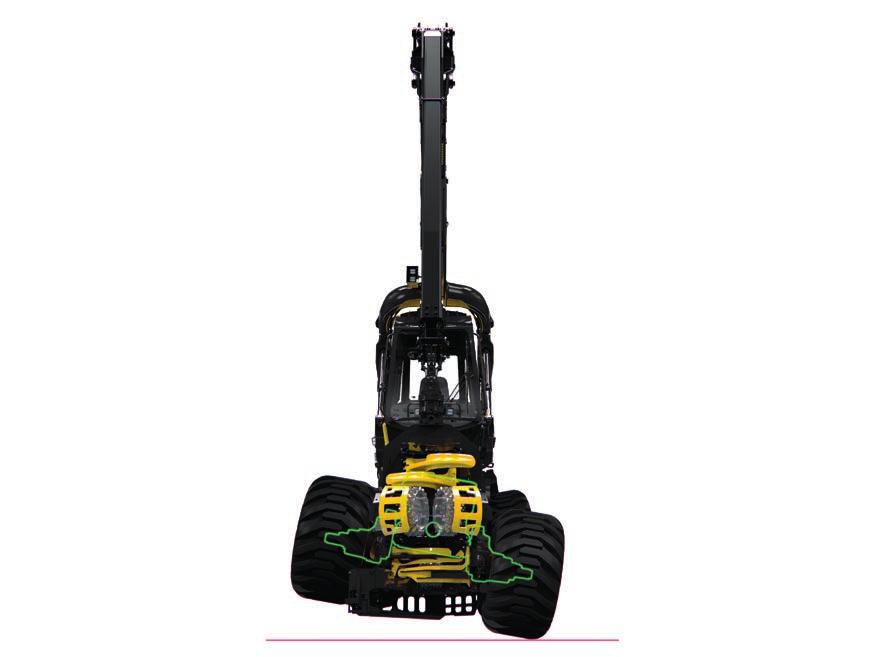

LENYŰGÖZŐ STABILIZÁCIÓS RENDSZER 1 1 2 SZINTEZÉSI SZÖG OLDALIRÁNYBAN: 12 SZINTEZÉSI SZÖG OLDALIRÁNYBAN: 12 A szenzorok a kabin és a daru forgáspontja között folyamatosan jelzik a rendszernek a daru

Hidraulika nyomásérzékelők felügyelik a nyomást az emelőgém munkahengerekben, amelyből a vezérlőrendszer számolja a stabilizációs munkahengerek részére szükséges nyomásértéket.

4 STABILIZÁLÁS ÉS SZINTEZÉS 1 2 FORGÓ CSATLAKOZÓPONTOK ÉS VÁZ SZINTEZÉSE A Scorpion vázrendszere elcsavarodást biztosító csatlakozópontokkal kapcsolódik úgy, hogy a középső váz hidraulikusan szintezett marad. A keretek pozícióját precíz és megbízható érzékelők követik nyomon HOSSZÍRÁNYÚ SZINTEZÉS A kabin hosszirányú szintezése a szintező munkahengerek segítságável a középső és az elülső váz között történik. LENYŰGÖZŐ STABILIZÁCIÓS RENDSZER SZINTEZÉSI SZÖG OLDALIRÁNYBAN: 12 SZINTEZÉSI SZÖG OLDALIRÁNYBAN: 12 A szenzorok a kabin és a daru forgáspontja között folyamatosan jelzik a rendszernek a daru helyzetét, továbbá az érzékelők a darugém alsó csatlakozásában figyelik a gém állását. Hidraulika nyomásérzékelők felügyelik a nyomást az emelőgém munkahengerekben, amelyből a vezérlőrendszer számolja a stabilizációs munkahengerek részére szükséges nyomásértéket. A stabilizáló nyomás a paraméterek változásának függvényében folyamatosan változik. A stabilizációs rendszer aktív menetelés közben is, így stabil munkafeltételeket biztosít a gép mozgása közben is. A továbbfejlesztett rendszer figyelmezteti a kezelőt, és szükség esetén megállítja a gépet, ha nincs elég stabilizációs erő a gép biztonságos üzemeléséhez. MOST VALÓBAN ÉLVEZHETI A MUNKÁJÁT! A PONSSE Scorpion kialakítása során elhagytuk a régi ötleteket és egy új kor számára készítettünk erdészeti gépet, hatékonyságot, pontosságot, kiláthatóságot és kényelmet alkotva az extrém feladatokhoz, azzal a céllal, hogy a világ legjobb munkakörnyezetét építsük meg. A forgó, szintezett kabin biztosítja, hogy a sofőr szeme mindig a darun legyen, és kiegyenlített munkafeltételeket nyújt - még a menetelés során is. A PONSSE Scorpion a lehető legjobb kiláthatóságot biztosítja. A jól átlátható és értelmezhető PONSSE Opti4G rendszer a fakitermelésről és a gép üzemeltetéséről minden szükséges információt könnyen elérhetővé tesz. Optimálisan pozícionált kezelőkarok, karfák kapcsolók, és vezérlőpanelek teszik a munkát gördülékennyé és ergonómikussá - könnyedén tud hosszabb ideig is dolgozni. Választhat a PONSSE Comfort gömb alakú vezérlő és a mini kezelőkarok közül.

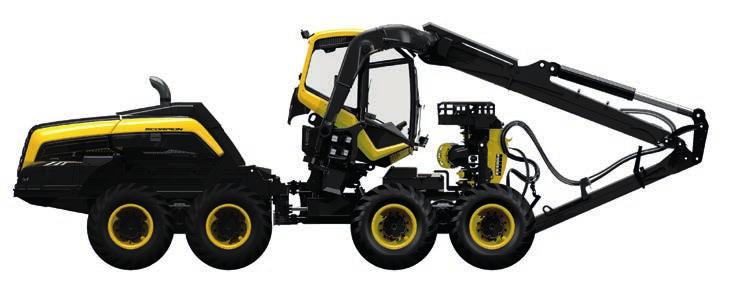

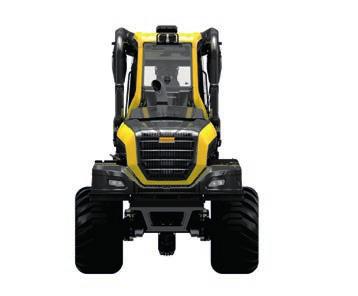

PONSSE SCORPION MÉRETEK Hosszúság: Szélesség: Szállítási magasság: Minimum tömeg: Scorpion ScorpionKing Tipikus súly: Scorpion ScorpionKing Hasmagasság: 8 020 mm Scorpion 2 630 3 085 mm ScorpionKing

Scorpion 170 kn ScorpionKing 180 kn Üzemanyagtank: 410 l / 320 l* * rönkkezel opcióval 3720 mm 8020 mm 10677 mm A gyártó fenntartja a jogot műszaki változtatások és fejlesztések végrehajtására.

Hidraulikatartály térfogata: 280 l DARU Modell: PONSSE C50 Gémkinyúlás: 10/11 m Emelőnyomaték: 252 knm Fordítónyomaték: 57 knm Fordulási szög: 280 Szintezési szög: Előre/hátra: ±15, oldalirányban:

A PONSSE számos elsőbbségi szabadalmat nyújtott be a PONSSE Scorpion-ban használt technológiákhoz és műszaki megoldásokhoz kapcsolódóan.

5 PONSSE SCORPION MÉRETEK Hosszúság: Szélesség: Szállítási magasság: Minimum tömeg: Scorpion ScorpionKing Tipikus súly: Scorpion ScorpionKing Hasmagasság: mm Scorpion mm ScorpionKing mm mm kg kg kg kg 655 mm MOTOR Modell: Mercedes-Benz OM936 EU Stage IV (Europe) Teljesítmény: 210 kw (286 hp) Nyomaték: rpm Nm Vonóerő: Scorpion 170 kn ScorpionKing 180 kn Üzemanyagtank: 410 l / 320 l* * rönkkezel opcióval 3720 mm 8020 mm mm A gyártó fenntartja a jogot műszaki változtatások és fejlesztések végrehajtására. HIDRAULIKA RENDSZER Elől / hátul: 26,5 HIDRAULIKA RENDSZER Vezérlőrendszer: PONSSE OptiControl Scorpion: Munkaszivattyú 210 cm 3 ScorpionKing: Daruszivattyú 145 cm 3 Harveszterfej szivattyú 190 cm 3 Hidraulikatartály térfogata: 280 l DARU Modell: PONSSE C50 Gémkinyúlás: 10/11 m Emelőnyomaték: 252 knm Fordítónyomaték: 57 knm Fordulási szög: 280 Szintezési szög: Előre/hátra: ±15, oldalirányban: ±12 KITERMELŐ FEJ Modell: A PONSSE Plc elkötelezett a folyamatos termékfejlesztés és innováció mellett. A PONSSE számos elsőbbségi szabadalmat nyújtott be a PONSSE Scorpion-ban használt technológiákhoz és műszaki megoldásokhoz kapcsolódóan. PONSSE H5 PONSSE H6 PONSSE H7 (ScorpionKing) PONSSE H7Euca (ScorpionKing) PONSSE H77Euca (ScorpionKing) Számos további opció érhető el ehhez a sokoldalú géphez További felszereltségekkel kapcsolatban vegye fel a kapcsolatot Ponsse értékesítőjével mm PONSSE Scorpion 10/17 1. HUN Copyright 2017 Ponsse Plc. PONSSE is a registered trademark of Ponsse Plc and other product names are trademarks of Ponsse Plc. Ponsse Plc. Ponssentie 22 FI Vieremä FINLAND Tel Fax Forest Power KFT Majori u. 16/1 H-8372 Cserszegtomaj HUNGARY Tel Tel A logger s best friend
