1 Mindig süt a nap! LED világítás a BeeWaTec-től Feel the light, BEE the light

2 2.0 MUNKAHELY MEGVILÁGÍTÁS MUNK AHELY MEGVIL ÁGÍTÁS Egy munkahelyi megvilágításnak sok követelménynek kell megfelelnie. Mindamellett, hogy nagy hatékonyságot és magas minőséget szeretnénk elérni, figyelembe kell vennünk a munkavállalók egészségét és biztonságát. A megfelelő fény és megvilágítás által növelhető az alkalmazottak koncentráció-képessége és a minőségi munka. Vizsgálatok is kimutatták, hogy egy jól megválasztott világítás biztosítja az alkalmazottak nagyobb hatékonyságát és magasabb teljesítményre sarkall. Az alkalmazottak mentálisan frissebbek maradnak, és lassabban fáradnak el. A megnövekedett koncentrációs képesség jobb munkaminőséget eredményez, a hiba aránya és a munkahelyi balesetek kockázata pedig csökken. Fontos adatok Fényerősség: Megmutatja az 1 m2-re eső fényáram mennyiségét, LUX-ban (lx) kifejezve. Emax@ = 100 lx azt jelenti, hogy a lámpatesttől 1 m távolságra az egységnyi terület egységesen 100 lumen fényerő kap. Színhőmérséklet: Kelvin (K) egységben jelzi, hogy a fényforrás meleg fehér vagy hideg fehér fényt bocsát ki. A meleg fehér fény kevesebb mint 3300 K (pl. 60 Watt-os izzólámpa: 2700 K), a hideg fehér fény pedig több mint 5000 K (pl. napfény). A két érték között semleges fehér. Színvisszaadási index (Ra): Megmutatja, hogy a fény hogyan adja vissza az eredeti színeket. A tökéletes színvisszaadás: Ra = 100) A villanykörte kb 100, az energiatakarékos lámpák között vannak, a LED eléri a 97-t. Az EU szabályai alapján ennek az értéknek el kell érnie a 80-at. Tükröződő hatás (UGR = Unified Glare Rating): A világítás által keletkezett tükröződést értékeli, és világszerte egységesen definiált. A különböző területeken meghatározott maximális értékek vannak érvényben, irodai munkahelyeknél maximum értéke 19. Fényerő (L): A fényerő egy fényes vagy megvilágított felület fényessége, amelyet az emberi szem egységnyi területen (cd/m2) érzékel. Ez befolyásolja látáskomfortunkat. A megvilágítás egyenletessége (Uo): A kijelölt felületen értelmezett legkisebb megvilágítás (Emin) és az átlagos megvilágítás (Eav) arányangsstärke.

3 MUNKAHELY MEGVILÁGÍTÁS 3.0 A BeeLED támogatja az ipari munkahelyeket A DIN EN különbséget tesz a munkallámások területén és a közvetlen környezetében szükséges láthatóság között. A megvilágítási rendszer kiválasztása függ a helység belmagasságától és munkahely vizuális feladatától. A vizuális feladatot ellátó területre való koncentrálás csökkentheti a beruházási és energiaköltségeket, de veszélyt jelenthet a teljes megvilágítás minőségére nézve. Például, ha a vizuális feladatot ellátó munkahely megvilágítása szűken van kijelölve és közvetlen környezete pedig gyengén megvilágított. Ezért a munkahelyek fényellátását gondosan meg kell határozni. Ha az egyes munkaállomásokon további fényforrásra van szükség, akkor munkahelyi lámpákat érdemes használni. Olyan magas fényerőt igénylő munkaállomásokon, ahol apró alkatrészekkel dolgoznak, vagy ellenőrző munkát végeznek, minden esetben fontos a munkaállomás közvetlen megvilágítása munkahelyi lámpákkal. Ajánlott fényerősség DIN EN szerint ipari területeken Tevékenység: Em (lx): UGR: Uo: Ra: Durva összeszerelési tevékenység ,60 >80 Közepesen finom összeszerelési tevékenység ,60 >80 Finom összeszerelési tevékenység ,60 >80 Nagyon finom összeszerelési tevékenység ,70 >80 Elektronikus műhelyek, ellenőrzés, kalibrálás ,70 >80 Energiatakarékos világítás A világítási rendszer minősége összefügg annak gazdaságosságával. A nagy fényerejű lámpák, az elektromos berendezések, a napfény és a fénykezelés bevonása energiatakarékos áramfelhasználást és alacsonyabb CO2 kibocsátást eredményez.. Költségcsökkentés LED technikával A régi világítási rendszerek korszerűsítése és cseréje rövid időn belül megtérül: minél régebbi a cserélendő rendszer, annál nagyobb az energia és a költségmegtakarítás. Munkaminőség növelése Amikor felületeken lévő hibák és rendellenességek ellenőrzéséről van szó, akkor az intelligens gépekkel szemben az emberi szem páratlan képességgel rendelkezik. A szemek a kontrollfeladatot tökéletesen képesek ellátni, amenyiben az optimális körülmények biztosítottak. Az ellenőrzés minőségéhez létfontosságú a megfelelő hely és világítás. Fényvezérlés a lámpatest elforgathatóságával A forgatható BeeLED munkahelyi lámpákat pontosan a laborok precíz feladataira, az elektronikai gyártás összeszerelő munkaállomásaira találták ki. A 180 -os forgófunkció által a fény a munkaasztalok meghatározott részére irányítható.

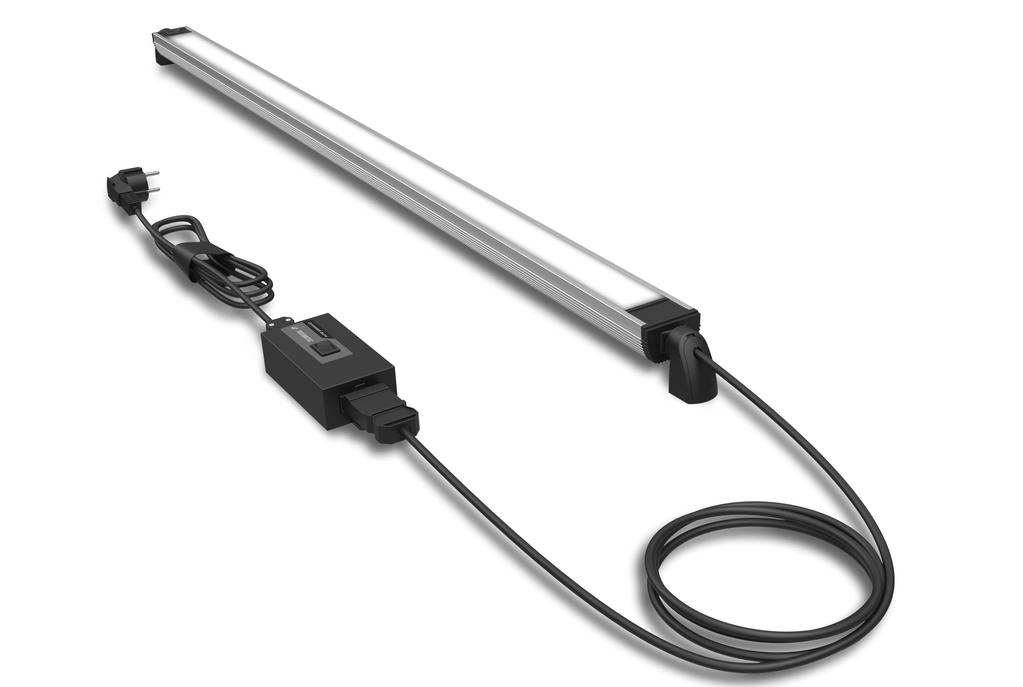

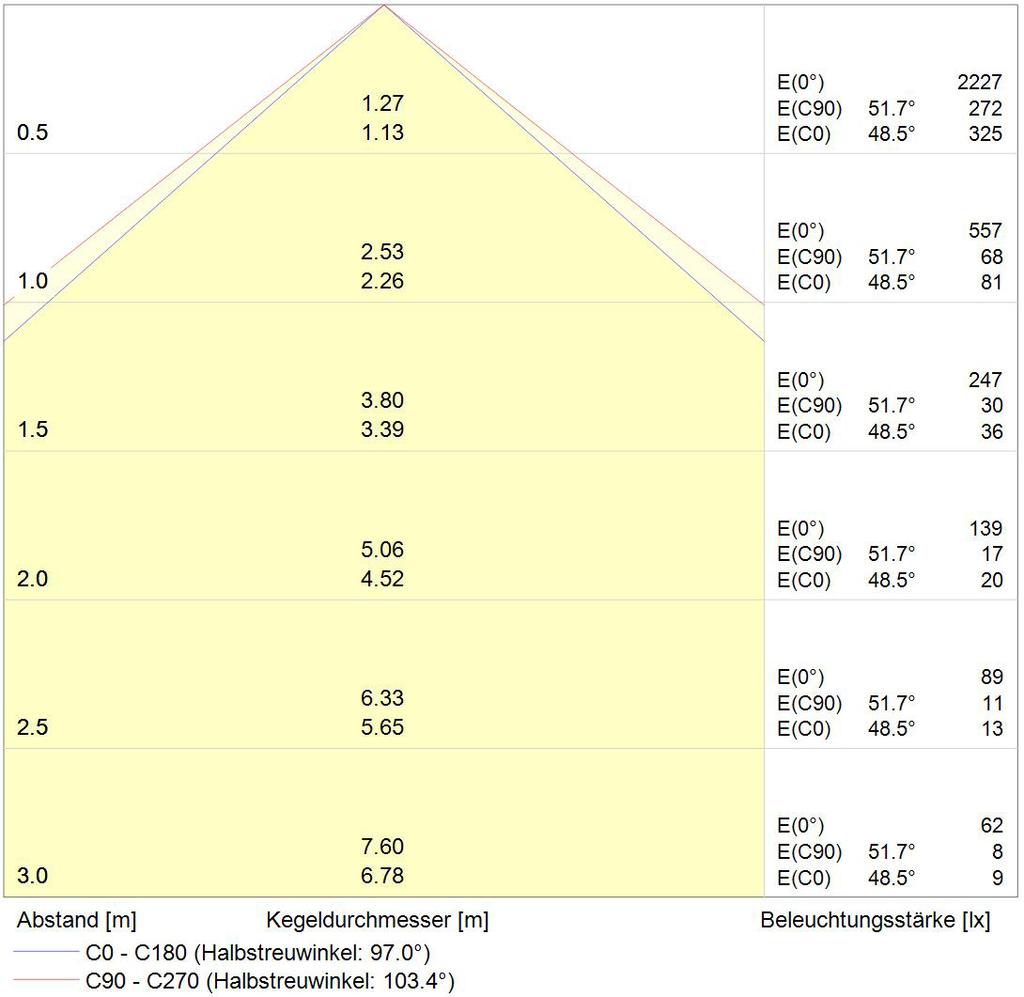

4 4.0 MUNKAHELY MEGVILÁGÍTÁS Cikk szám Megnevezés Telj. Áram Színhőmérséklet BeeLED SE rotatable 1040 BeeLED SE rotatable 1040 ELF BeeLED SE rotatable 3040 BeeLED SE rotatable 3040 ELF BeeLED SE rotatable 4040 BeeLED SE rotatable 4040 ELF BeeLED SE rotatable 5040 BeeLED SE rotatable 5040 ELF BeeLED SE lateral 1040 BeeLED SE lateral 1040 ELF BeeLED SE rotatable 1140 (extern dimmbar via Dimmbox) BeeLED SE rotatable 3140 (extern dimmbar via Dimmbox) BeeLED SE rotatable 4140 (extern dimmbar via Dimmbox) BeeLED SE rotatable 5140 (extern dimmbar via Dimmbox) 230V~ 13 W 0,08 A 4000 K 230V~ 21 W 0,1 A 4000 K 230V~ 32 W 0,15 A 4000 K 230V~ 40 W 0,2 A 4000 K 230V~ 13 W 0,08 A 4000 K Fényáram Fényerősség Méret HxSzxM Súly Védettség 1331 lm 954 lm 2158 lm 1547 lm 3368 lm 2415 lm 4400 lm 3156 lm 1331 lm 954 lm 230V 13 W 0,08 A 4000 K 1331 lm 230V 21 W 0,1 A 4000 K 2158 lm 230V 32 W 0,15 A 4000 K 3368 lm 230V 40 W 0,2 A 4000 K 4400 lm BeeLED MultiLED 2440 AC S 230 V (AC) 24 W 0,1 A 4000 K 2244 lm BeeLED MultiLED 3240 AC S 230 V (AC) 32 W 0,15 A 4000 K 2991 lm 557 Lux im Abstand 531 Lux im Abstand 903 Lux im Abstand 861 Lux im Abstand 1409 Lux im 1345 Lux im 1841 Lux im 1756 Lux im 557 Lux im Abstand 531 Lux im Abstand 557 Lux im Abstand 903 Lux im Abstand 1409 Lux im 1841 Lux im 678 Lux im 904 Lux im 535x51x51 mm 0,83 kg I/IP30 661x51x51 mm 0,95 kg I/IP30 976x51x51 mm 1,24 kg I/IP x51x51 mm 1,42 kg I/IP30 465x51x65 mm 0,64 kg I/IP x 51 x 51 mm 661 x 51 x 51 mm 976 x 51 x 51 mm 1171 x 51 x 51 mm 880,3 x 38,5 x 40,5 mm 1134,3 x 38,5 x 40,5 mm 0,95 Kg I/IP30 1,15 Kg I/IP30 1,54 Kg I/IP30 2 Kg I/ IP30 1,05 Kg I/IP20 1,3 Kg I/IP20 Jellemzői Csatlakozás Fényerőszabályozás beállított fényerő mentése; integrált működtető eszköz; forgatható lámpatest beállított fényerő mentése; integrált működtető eszköz; állítható lámpatest külső működtető eszköz kapcsolóval és a beállított fényerő tárolásával; forgatható lámpatest forgatható lámpatest 3m kábel a fényerőszabályzó egység, 1,5m kábel a külső egységen BeeLED SE rotatable 5140 külső fényerőszabályozó kapcsolóval tartalmazza a csatlakozó kábelt villás dugóval

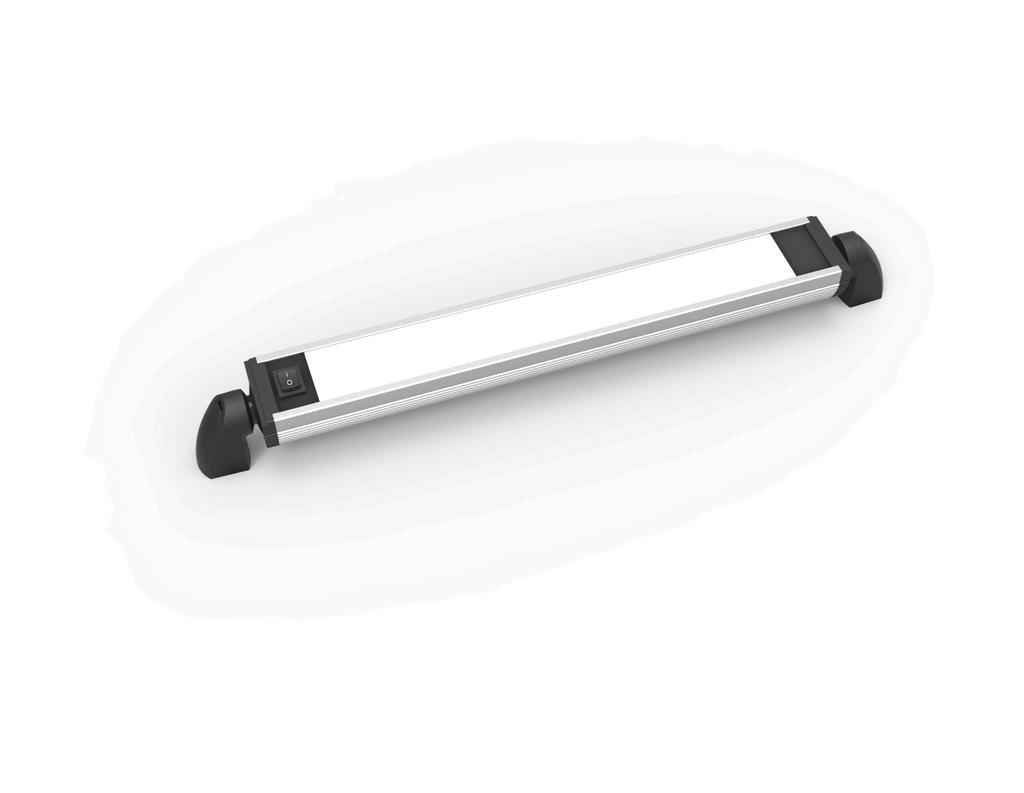

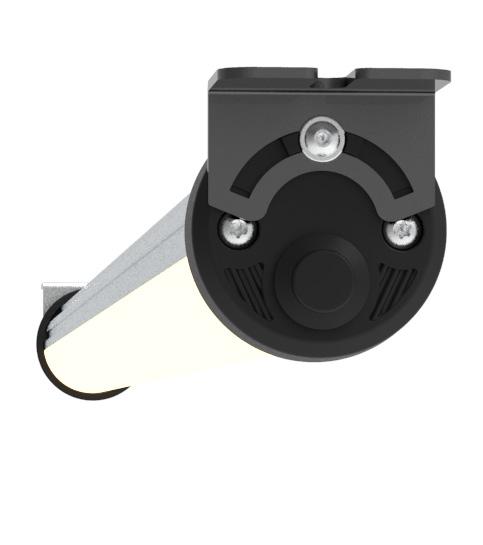

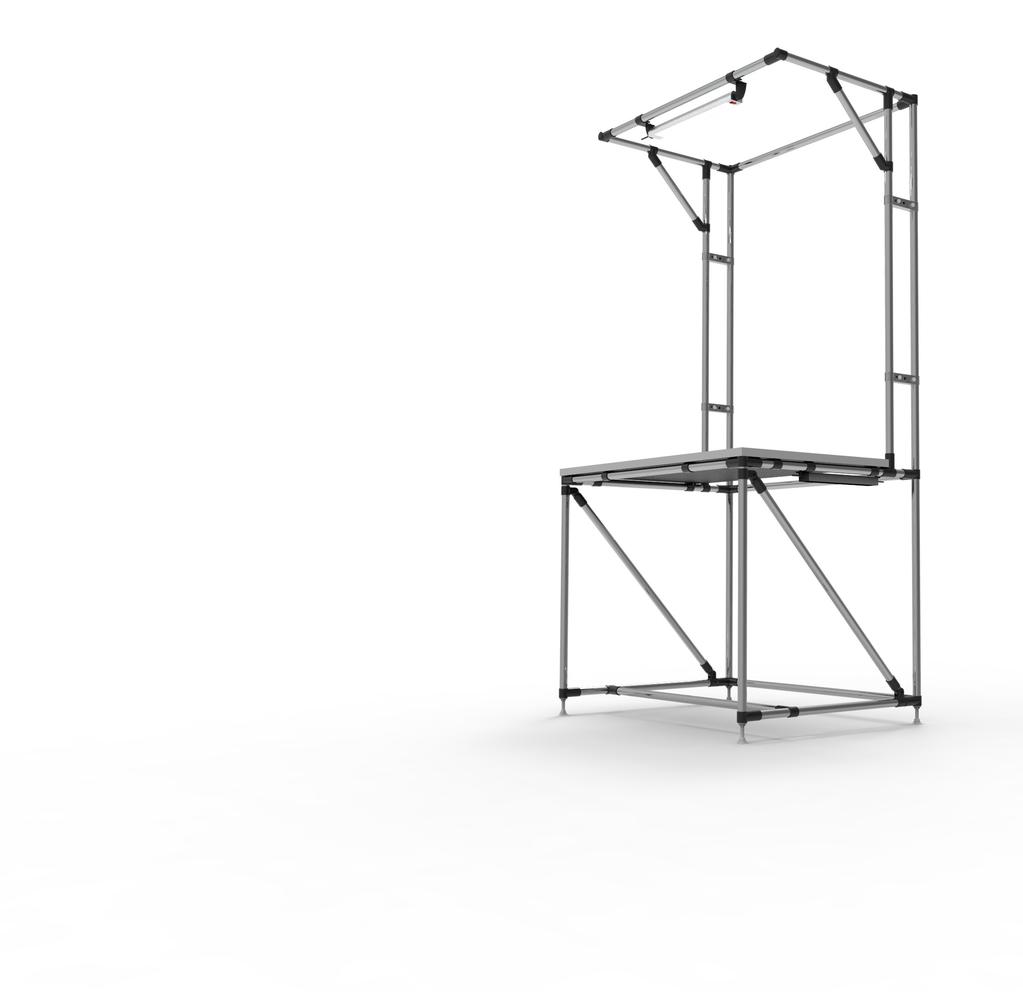

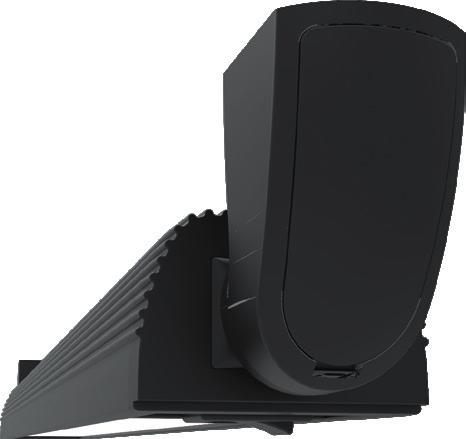

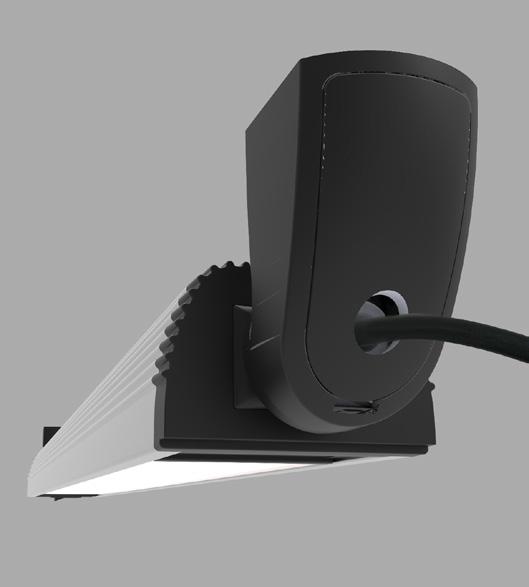

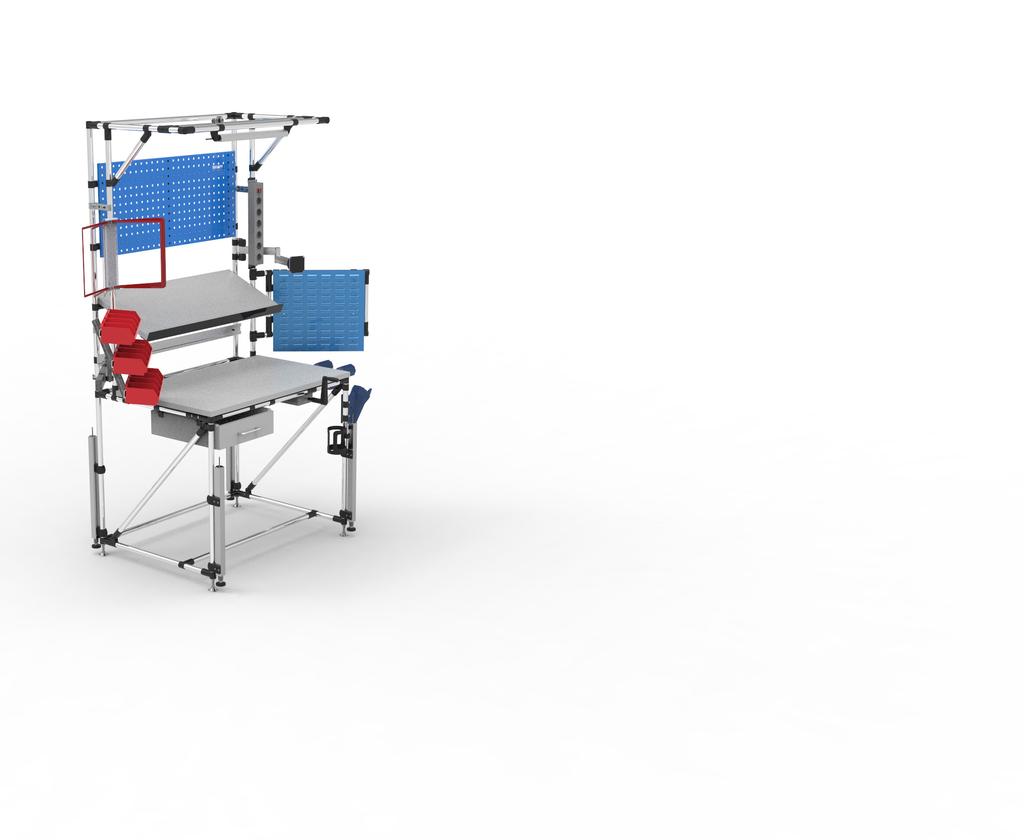

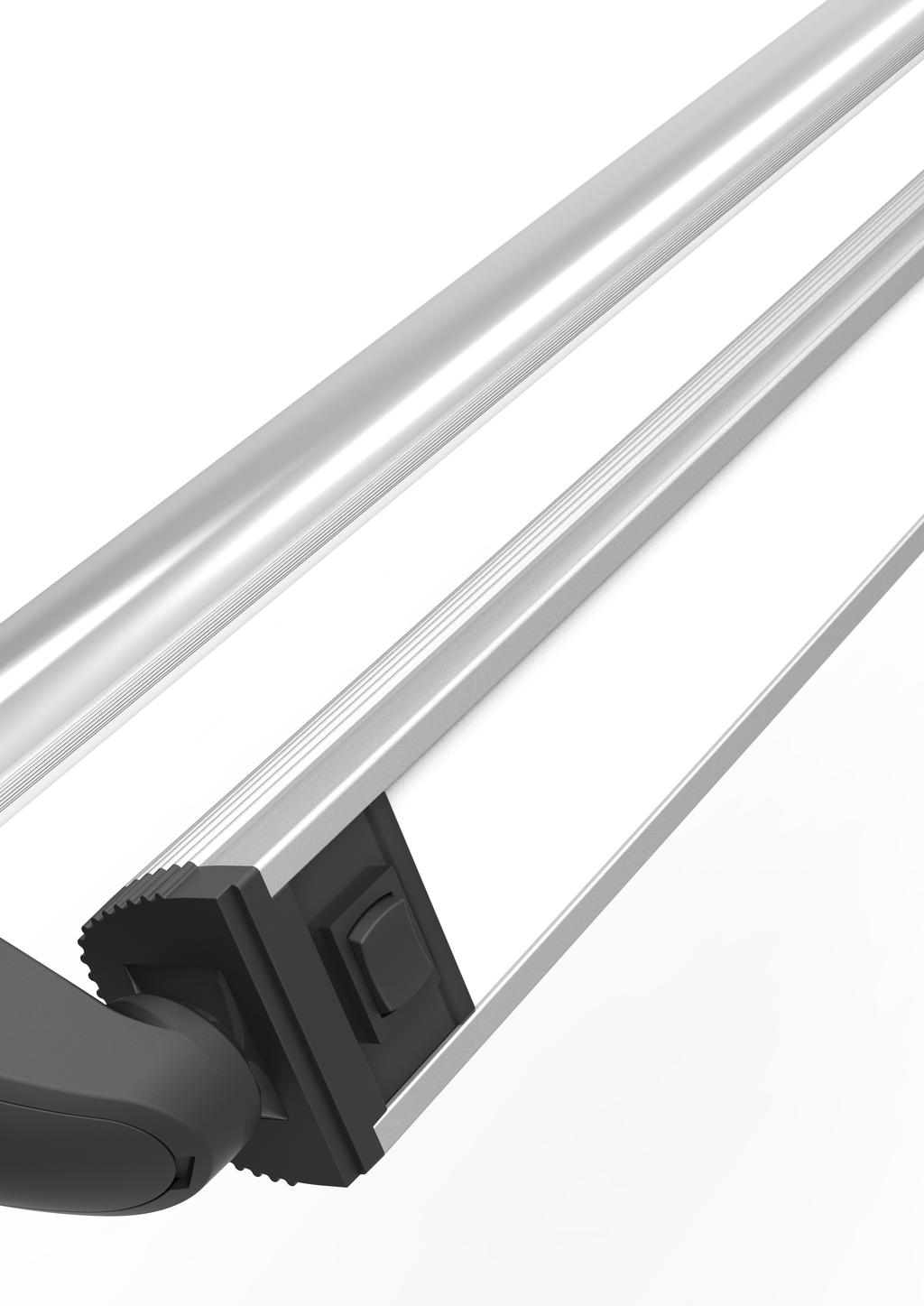

5 MUNK AHELY MEGVIL ÁGÍTÁS 5.0 Feel the light, BEE the light BeeWaTec Standard munkaállomás BeeLED megvilágítással Részletes adatlapok a BeeWaTec.de/light oldalon találhatók Rögzítési lehetőségek Közvetlen 230 Volt csatlakozás villásdugóval. Variációk: BeeLED SE fixed BeeLED AC A BeeLED termék tulajdonságai: hosszú élettartam; homogén és ergonómikus fény; energiatakarékosság; robusztus alumínium ház Egyedi előnyök: forgatható lámpatest - így a fényigény a megjelölt tevékenységi területre irányítható és a testmagassághoz vagy ülőpozícióhoz igazítható. Egy oldalon rögzített. Alu profilokra való oldalsó rögzítés. Variációk: BeeLED SE lateral Variációk: A rozsdamentes acélból készült erős rögzítőelemek keresztirányú és hosszanti hornyokkal nagyobb helyet biztosítanak a szerelésnél és megkönnyítik a telepítést BeeLED SE fixed / lateral BeeLED SE rotatable / AC Variációk: Elektrosztatikus kisülés elleni védelem. BeeLED Multi AC S

6 6.0 MUNKAHELY MEGVILÁGÍTÁS J eg y z e t ek

7 MUNK AHELY MEGVIL ÁGÍTÁS 7.0 Processes connected with flexibility

8 Herausgeber und Produktion: BeeWaTec AG, Kunstmühlestraße 16, DE Pfullingen Tel , Erscheinungstermin: FEB 2018 Allgemeine Hinweise: Technische Änderungen, Weiterentwicklungen, Produktwechsel und Modifikationen vorbehalten, auch ohne vorherige Ankündigung. Für Druck-, Schreib- und Übersetzungsfehler übernehmen wir keine Gewähr. In jedem Fall hat die deutsche Katalogversion Vorrang. Alle Angaben im Katalog sind unverbindlich und vorbehaltlich jeglicher Änderungen.
