NP 200 Program szabályzó

Átírás

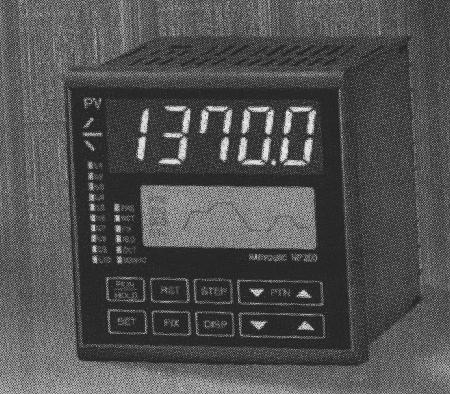

1 NP 200 Program szabályzó Méret: 96x120.5 mm Bemenet: PT 100, Fe-Ko, R, S... Üzemi hömérséklet:0-50 C MV, ma Üzemi páratartalom: 20-90% Kimenet: jelfogó 240V/3A, SSR, Pontosság: 0,1% ±1 digit SCR, RET Tápfeszültség: V- Nyomógomb funkciók: RUN/HOLD ( FUT/ÁLL): ha 1s-ig nyomva tartjuk elindul a kiválasztott program, ha a program futása alatt szintén 1s-ig nyomva tartjuk akkor a HOLD funkcióba kerül a szabályzó SET (ÁLLÍTÁS): ha 3s-ig nyomva tartjuk akkor belépünk a programozó szintbe; a programozói szintben a SET-el lehet belépni az almenükbe és ott ki lehet kiválasztani az állítani kívánt paramétert, a beállítást is ezzel a gombbal véglegesítjük RESET (VISSZAÁLLÍTÁS): ha 3s-ig nyomva tartjuk, akkor a szabályzó az aktuális állapotából a RESET üzemmódba áll FIX (ÁLLANDÓ ÜZEM): ha nyomva tartjuk 3s-ig akkor a szabályzó a FIX (állandó) üzemmódba lép STEP (LÉPÉS): ha 3s-ig nyomva tartjuk a program futása alatt akkor a következõ programlépésre ugrik a szabályzó DISPLAY (KIJELZÉS): a programozó i szinten ezzel a gombbal lehet kiválasztani a megfelelõ almenüt, ki lehet lépni az almenübõl, segítségével lehet választani a kijelzõ funkciók között PTN (PROGRAMSZÁM): PATTERN NUMBER UP/DOWN: program kiválasztás UP/DOWN (FEL/LE): paraméter értékek kiválasztása, léptetése 1. Program menü (PROG) 1-1. Programok (G.PRG) PT.NO Program száma. 30 program lehet, egy programban maximum 99 programlépés, összesen 300 programlépés lehet SEG.NO Pro gramlépés száma 1-99 Mindig csak egyet tudok lépni.

2 WZ. Várakozási zóna Be lehet állítani abszolút értékben azt a hõfokeltérést amit ha elér akkor átugrik a következõ programlépésre WTM Várakozási idõ Ha nem érte el az adott hõfokot a megadott idõ alatt akkor a beállított várakozási ideig még várakozik Repeat Ismétlés Megismétli az egész programot TS.MD Idõ jelzés TS1-TS5 Ki lehet választani hogy idõre kapcsoljon be a TS1-TS5 kimenet vagy ON-OFF, azaz amíg a programlépés le nem fut ST.SV Indulási érték A program mekkora hõmérsékletértékrõl induljon. ST.MD Indulási mód SSV: Indulás a beállított értékrõl PV1: Indulás a mért értékrõl az idõ arányos változtatásával PV2: Indulás a mért értékrõl, de a beállított idõvel END.SEG Utolsó programlépés Melyik programlépésnél érjen véget a program END.MD. A program lejárta utánni állapot. Ki lehet választani hogy a program lejárta után milyen üzemmódba álljon a készülék. 1, Reset: Visszaáll a program futása elõtti állapot. 2, Hold: A program utolsó értékére fût a továbbiakban. 3, Fix: Az Oper menü SV pontjában beállított értékre áll. 4, Link: Újraindul a program újra meg újra END.TM. Program vége jelzése Lehet aktiválni egy kimenetet, amely aktív lesz ha véget ér a program. Be lehet állítani hogy mennyi ideig legyen aktív LINK.PT Folytatás A program után melyik programmal folytassa UPDATE Frissítés Ahhoz hogy a beállított értékek el legyenek mentve yes-re kell állítani! PID.NO PID szabályzás száma Kiválasztható a PID szabályzás típusa ALM.NO Alarm száma Alarmot lehet rendelni a programlépéshez, az alarm típusát a FUNC menüpontban lehet állítani.

3 Set Value Kívánt érték A programlépés kívánt értéke ( mire fûtsön fel) Segment Time Programlépés ideje Mennyi idõ alatt érje el vagy mennyi ideig tartsa a kívánt hõmérsékletet Time Signal Idõ jelzés Be lehet állítani minden programlépésnél egy intervallumot, hogy az adott kimenet meddig legyen aktív. On: mikor kapcsoljon be off: mennyi ideig legyen bekapcsolva on/off: a programlépés egész ideje alatt be legyen kapcsolva UPDATE Frissítés Ahhoz hogy a beállított értékek el legyenek mentve yes-re kell állítani! 1-2 G.FILE Adatmûveletek Inform Információk Used/Total(30)-Pattern: A bevitt programok száma Segment(300): a bevitt pro gramlépések száma Used segment by Pattern: A különbözõ programokban melyik szabályzás van beállítva PT.EDIT Program mûveletek Copy Source: mit másoljon Copy Destination: hova másolja Delete Pattern Number: Kijelölt program törlése Result of File CMD : DONE: a kijelölt feladat törlés/másolás megtörtént File all Initialize: Az összes program törlése Confirm Really File Init?: Valóban az összes programot törölni akarja? Seg.Edit Programlépés mûveletek Azt a programot alakítom át amelyikben alaphelyzetben állok. Pattern Number Select: Programlépés kiválasztás Insert Segment Number: Hova szúrja be a kiválasztott programlépést Result of File CMD: Done: Az utasítás végrehajtva Delete Segment Number: Kijelölt programlépés törlése Result of File CMD: Done: Az utasítás végrehajtva Edit Error Hibaüzenetek NO PT: Nem lehet másolni/törölni NO SEG: Nem lehet beszúrni/törölni PT USE: Nem található a programlépés PT RUN: Nem futtatható a program 2 Operation Menü (OPER)

4 2-1 G.AT Auto tuning FIX módban mûködik AT.MD=STD Auto tuning általános típusoknál AT=on/off Auto tuning indítása 2-2 G.PID PID szabályzás ARW= Anti Reset Windup Túllövés elleni védelem Automatikus vagy % PID.SL: PID szabályozás kiválasztása 2-3 G.SV FIX (állandó) üzemmód állítási lehetõségei SV Set Value A FIX (állandó) üzemmódban kívánt érték beállítása SVNO: kívánt érték kiválasztása 4 lépcsõben SV1-SV4: beállítható értékek 2-4 G.CTL Általános beállítások Level PID: PID szabályozás bekapcsolása Fuzzy : Fuzzy szabályozás kiválasztása Time Unit: Idõformátum kiválasztása HH:MM/MM:SS PT End Time Unit: Program vége jelzés idõformátum kiválasztása HH:MM/MM:SS Mûködési mód: hûtés/fûtés 3 FUNC Function menü 3-1 G.IS: Belsõ jel IS.MD Belsõ jel üzemmódja IS.MD=TSV: Akkor aktív a jel ha a programrész a beállított sávban végzõdik vagy a sávban van folyamatosan.

5 IS.MD=NSV: Akkor lép életbe ha a beállított sávba bekerül a jel. IS1-IS5: Belsõ jel kiválasztás ISH: felsõ határérték c ISL: alsó határérték c 3-2 G.Alarm Alarmjelzés AL.MD Alarm üzemmód: milyen üzemmódban legyen alarm 1, All: Minden üzemmódban mûködik az alarm 2, Fix & Prog: Fix üzemmódban és a program futása alatti alarm 3, Fix: Fix üzemmódban van alarm 4, Prog: Program futása alatt van alarm Alarm 1-5 Alarm kimenetek 1-tõl 5-ig. Típusok: off-20-ig 1 felsõ határérték, azonnal 2 alsó határérték, azonnal 3 felsõ eltérés az alapjeltõl, azonnal 4 alsó eltérés, azonnal 5 felsõ eltérés az alapjeltõl, fordítva 6 alsó eltérés, fordítva 7 alsó és felsõ eltérés azonnal 8 alsó és felsõ eltérés közötti sávban kapcsol 9 felsõ határérték, fordítva 10 alsó határérték, fordítva 11 felsõ határérték, másodikra 12 alsó határérték, másodikra 13 felsõ eltérés az alapjeltõl, második eltérésre 14 alsó eltérés az alapjeltõl, második eltérésre 15 felsõ eltérés az alapjeltõl, második eltérésre, fordítva 16 alsó eltérés az alapjeltõl, második eltérésre, fordítva 17 alsó és felsõ eltérés, másodikra 18 alsó és felsõ eltérés közötti sávban kapcsol, másodikra 19 felsõ határérték, másodikra, fordítva 20 alsó határérték, másodikra, fordítva

6 3-3 G.UO Kimenetek 1-tõl 10-ig a kimenetek kiválasztása 3-4 G.Trans Távadó kimenet Trans: távadó kimenet üzemmódja PV: mért érték, SV: beállított érték, MV kimenet kitöltési tényezõje, SPS szenzor tápfeszültség Trans. H.: távadó kimenet felsõ értéke Trans.L.: távadó kimenet alsó értéke 4 STUP 4-1 G.COMM PC csatlakozás PR-S: RS485/RS422 protokol BPS: átviteli sebesség PRI: paritás STP: stop bit DLN: adat hossz ADR: cím 1-99 RP.T: várakozási idõ 4-2 G.OUT Kimenet Out: kimenet típusa: SSR, SCR, RLY, on/off O.ACT: kimenet üzemmódja: DIR: direkt, Reverse: fordított HCT: fûtés ciklus ideje s HEO: fûtés kimenet kitöltési tényezõje szakadásnál: -5,0%-105% OL-H: kimenet maximális értéke 0-100% OL-L: kimenet minimális értéke

7 4-3 G.IN Bemenet Inp: érzékelõ típusa Bemenetek típusai: BEMENET KÓD MÉRÉSHATÁR ( C) PONTOSSÁG K *1 K K *1 K J *1 J E *1 E T *1 T R R ±0,15 % of F.S ± 1 digit B *2 B ±0,15 % of F.S ± 1 digit S S ±0,15 % of F.S ± 1 digit L *1 L N N ±0,2 % of F.S ± 1 digit U *1 U W W PLATINEL II PLATINEL JPT 100 JPT PT 100 PT V 1/5 V SL-L - SL-H: V 0/10 V SL-L - SL-H: mv -10/20 mv SL-L - SL-H: mv 0/100 mv SL-L - SL-H: DC 4-20 ma 1/5 v SL-L - SL-H: *1: 0 C: ±0,2 % of F.S ± 1 digit *2: C: ±5 % of F.S ± 2 digit

8 Unit: mértékegység FR-H: felsõ méréshatár FR-L: alsó méréshatár RJC: automat ikus melegpont kompenzáció Filt: bemeneti szûrõ Bias: mért érték kalibrációja ( %) B.out: off: ki, up: fel, down: le 4-4 G.LOCK Funkció blokkolás?/>: billentyû blokk PT.NO:billentyû blokk RUN: billentyû blokk A/M: off: auto/manuális funkció blokkolása Prog: program menü blokk Oper: oper menü blokk Func: Func menü blokk PWD: jelszó Test: test üzemmódba belépés blokkolása P.init: paraméterek törlésének blokkolása Kûlsõ kontaktusok: 1, DI 1,2,3, Mûködtetõ kontaktusok DI Mfködtetés ON OFF DI 1 RESET/FIX/PROG RUN RESET DI 2 PROG HOLD ON HOLD OFF DI 3 PROG STEP X RESET/FIX PTEND OFF X 2, DI 4,5,6,7 Programot lehet velük kiválasztani PT.NO DI 4 X 1 X 1 X 1 X 1 X 1 X 1 X 1 X 1 DI 5 X X 1 1 X X 1 1 X X 1 1 X X 1 1 DI 6 X X X X X X X X DI 7 X X X X X X X X
