MC TÍPUSÚ MIKROPROCESSZOROS PID SZABÁLYZÓK PROGRAMOZÁSA

Átírás

1 MC TÍPUSÚ MIKROPROCESSZOROS PID SZABÁLYZÓK PROGRAMOZÁSA (48x48) (48x96) (96x48) (72x72) (96x96) 190g 310g 310g 310g 410g BEMENET: Pt100 MÉRET: 48x48-96x96 mm Fe-Ko, NiCr-Ni, Üzemi hõmérséklet: /C R, S, B, E, N, T, W. J. K. Üzemi páratartalom: 0-85% V, mv, ma Pontosság: 0,3% +/- 1 digit KIMENET: jelfogó 240V/5A Tápfeszültség: V~ 20VDC/20mA TTL Opció: 10-50V= 0-20, 4-20mA Fogyasztás: 2W SSR, SCR, Motoros szelep HIBAJEL: jelfogó 240V/5A 3 db JELLEMZÕK: - PID önbeálló ( autotuning ) szabályozás - két független Fuzzy/PID szabályzókör - 32 bemenõ jel, hõelem, ellenálláshõmérõ, mv, ma bit felbontás - jelfogós vagy SSR vezérlõ kimenet - opció: 4-20 ma szabályzó és távadó kimenet - hárompontos hibajel kimenet, 19 üzemmóddal - nem törlõdõ EEprom memória - öndiagnosztika - automatikus nulla és végpont beállitás - széles tápfeszültségtartomány - adatvédelem - opcionális 2x8 töréspontos programszabályozás - a második bemenet távvezérléssel is használható 1. PV mért érték 2. SV alapjel ( kívánt érték ) 3. SET üzemmódválasztás 4. A/M A automata, M kézi üzem 5. SHIFT léptetés értékállitás OUT1 LEDsor LED DIÓDÁK AL1 1. hibajelzés AL2 2. hibajelzés AL3 3. hibajelzés PRO programlefutás MAN kézi üzem OUT1 1. kimenet, zöld OUT2 2. kimenet, zöld AT autotuning, sárga MAN kézi üzem, sárga HOLD funkció Lefelé beállító gomb (4 másodpercig nyomva): lekapcsolja a kimeneteket (alarmot is!) Felfelé beállító gomb (4 másodpercig nyomva): visszakapcsolja a kimeneteket, folytatva a szabályzást. A HOLD funkció állapotáról nincs visszajelzés!

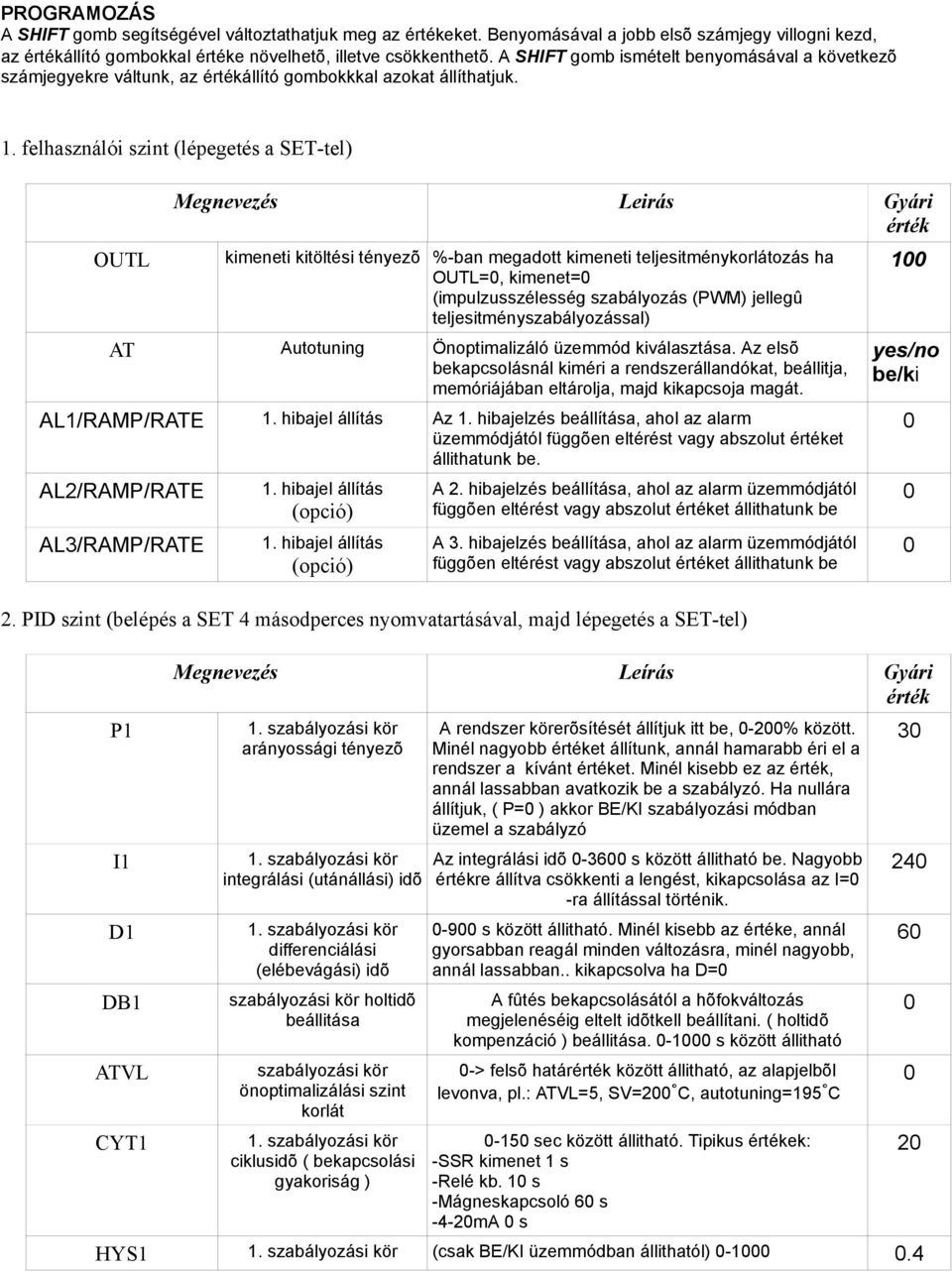

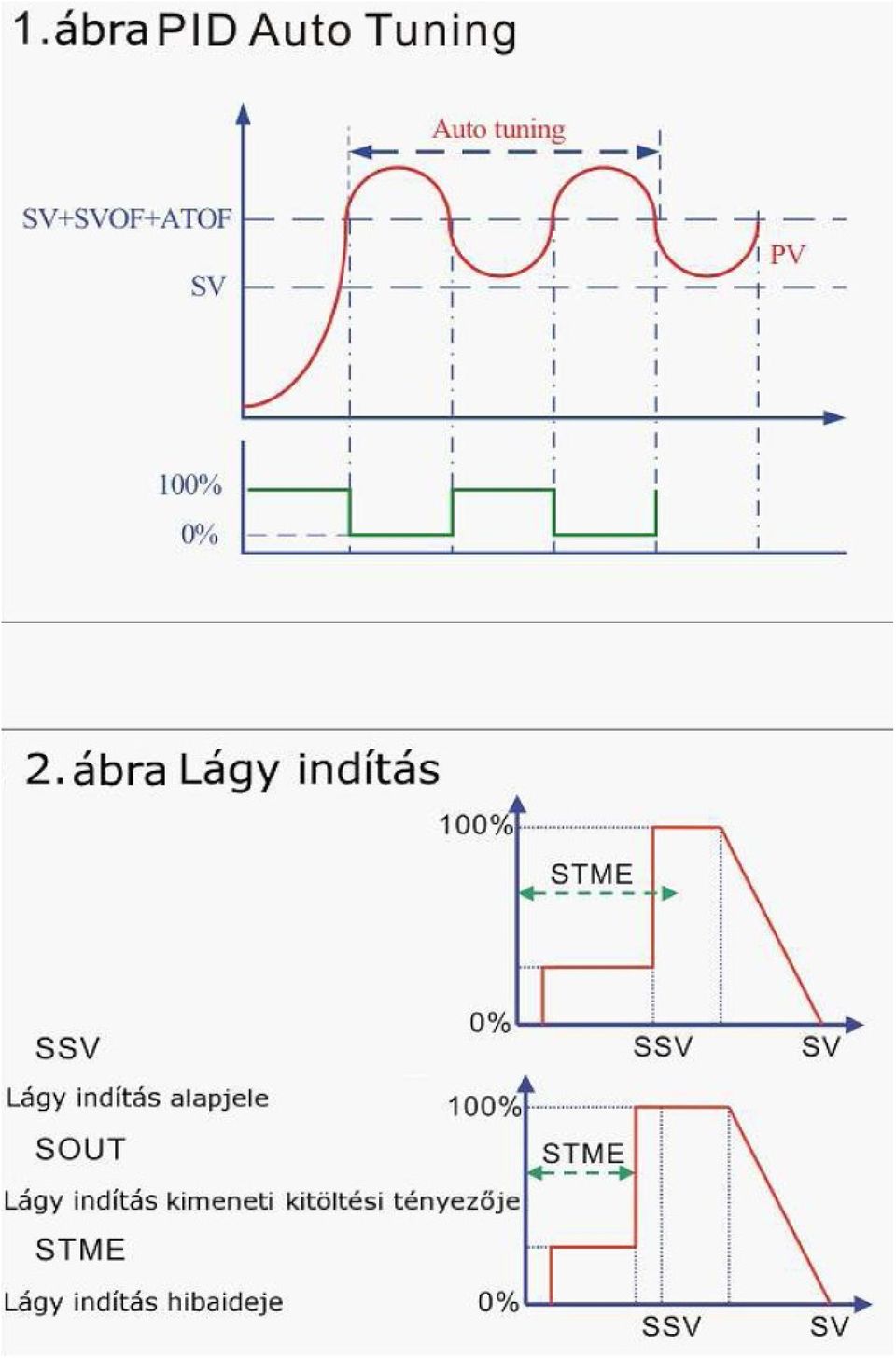

2 PROGRAMOZÁS A SHIFT gomb segítségével változtathatjuk meg az értékeket. Benyomásával a jobb elsõ számjegy villogni kezd, az értékállító gombokkal értéke növelhetõ, illetve csökkenthetõ. A SHIFT gomb ismételt benyomásával a következõ számjegyekre váltunk, az értékállító gombokkkal azokat állíthatjuk. 1. felhasználói szint (lépegetés a SET-tel) OUTL Megnevezés Leirás Gyári érték kimeneti kitöltési tényezõ %-ban megadott kimeneti teljesitménykorlátozás ha OUTL=0, kimenet=0 (impulzusszélesség szabályozás (PWM) jellegû teljesitményszabályozással) AT Autotuning Önoptimalizáló üzemmód kiválasztása. Az elsõ bekapcsolásnál kiméri a rendszerállandókat, beállitja, memóriájában eltárolja, majd kikapcsoja magát. AL1/RAMP/RATE 1. hibajel állítás Az 1. hibajelzés beállítása, ahol az alarm üzemmódjától függõen eltérést vagy abszolut értéket állithatunk be. AL2/RAMP/RATE AL3/RAMP/RATE 1. hibajel állítás (opció) 1. hibajel állítás (opció) A 2. hibajelzés beállítása, ahol az alarm üzemmódjától függõen eltérést vagy abszolut értéket állithatunk be A 3. hibajelzés beállítása, ahol az alarm üzemmódjától függõen eltérést vagy abszolut értéket állithatunk be 2. PID szint (belépés a SET 4 másodperces nyomvatartásával, majd lépegetés a SET-tel) P1 I1 D1 DB1 ATVL CYT1 100 yes/no be/ki Megnevezés Leírás Gyári érték 1. szabályozási kör arányossági tényezõ 1. szabályozási kör integrálási (utánállási) idõ 1. szabályozási kör differenciálási (elébevágási) idõ szabályozási kör holtidõ beállitása szabályozási kör önoptimalizálási szint korlát 1. szabályozási kör ciklusidõ ( bekapcsolási gyakoriság ) A rendszer körerõsítését állítjuk itt be, 0-200% között. Minél nagyobb értéket állítunk, annál hamarabb éri el a rendszer a kívánt értéket. Minél kisebb ez az érték, annál lassabban avatkozik be a szabályzó. Ha nullára állítjuk, ( P=0 ) akkor BE/KI szabályozási módban üzemel a szabályzó Az integrálási idõ s között állitható be. Nagyobb értékre állítva csökkenti a lengést, kikapcsolása az I=0 -ra állítással történik s között állitható. Minél kisebb az értéke, annál gyorsabban reagál minden változásra, minél nagyobb, annál lassabban.. kikapcsolva ha D=0 A fûtés bekapcsolásától a hõfokváltozás megjelenéséig eltelt idõtkell beállítani. ( holtidõ kompenzáció ) beállitása s között állitható 0-> felsõ határérték között állitható, az alapjelbõl levonva, pl.: ATVL=5, SV=200/C, autotuning=195/c sec között állitható. Tipikus értékek: -SSR kimenet 1 s -Relé kb. 10 s -Mágneskapcsoló 60 s -4-20mA 0 s HYS1 1. szabályozási kör (csak BE/KI üzemmódban állithatól)

3 P2 I2 D2 CYT2 HYS2 Megnevezés Leírás Gyári érték hiszterézise 2. szabályozási kör arányossági tényezõ 2. szabályozási kör integrálási (utánállási) idõ 2. szabályozási kör differenciálási (elébevágási) idõ 2. szabályozási kör ciklusidõ ( bekapcsolási gyakoriság ) 1. szabályozási kör hiszterézise A rendszer körerõsítését állítjuk itt be, 0-200% között. Minél nagyobb értéket állítunk, annál hamarabb éri el a rendszer a kívánt értéket. Minél kisebb ez az érték, annál lassabban avatkozik be a szabályzó. Ha nullára állítjuk, ( P=0 ) akkor BE/KI szabályozási módban üzemel a szabályzó Az integrálási idõ s között állitható be. Nagyobb értékre állítva csökkenti a lengést, kikapcsolása az I=0 -ra állítással történik s között állitható. Minél kisebb az értéke, annál gyorsabban reagál minden változásra, minél nagyobb, annál lassabban.. kikapcsolva ha D= sec között állitható. Tipikus értékek: -SSR kimenet 1 s -Relé kb. 10 s -Mágneskapcsoló 60 s -4-20mA 0 s (csak BE/KI üzemmódban állithatól) RST1 1. kör Offszet Offszetállítási lehetőség ha I1 értéke 0 0 RST2 1. kör Offszet Offszetállítási lehetőség ha I1 értéke 0 0 AR Jelugrás elnyomás Bekapcsolási jelugrás elnyomás SV-P1xAr 100 LCK belépési kód hozzáférési jogosultságok korlátozása 0000, SV és szint hozzáférhető 0001, csak SV állítható 0010, SV és 1. szint állítható 0011, teljes zár, csak LCK állítható 0100, SV, 1. szint és Prog. nyitva 0101, SV, és szintek nyitva 1010, csak a 4. szint állítható 3. Bemenetválasztó szint (belépés: LCK-ot állítsuk 0101-re, majd a SET+SHIFT gombok 8 másodperces nyomva tartásával. Lépegetés a SET-tel) INP Megnevezés Leírás Gyári érték 1. szabályozási kör bemenetének kiválasztása mellékelt táblázat szerint, pl.: J2 = Fe-Ko 0,0-400 C dp tizedesjegy tizedespont beállitása LSPL alsó alapjel határa alsó méréshatár állitása 0.0 USPL felsö alapjel határa felsö méréshatár állitása 400 ALd1 ALt1 1. Alarm kimenet riasztási mód 1. Alarm kimenet riasztási idő Táblázat szerint, között állítható pl.: 11= felső eltérés hiszterézisben 0-99,59 perc között állítható. 0= ütemadó, 99,59= folyamatos, a többi időzített K

4 ALd2 ALt2 ALd3 ALt3 HYSA CLO1 CHO1 OPrL OPrH rucy Megnevezés Leírás Gyári érték 2. Alarm kimenet riasztási mód 2. Alarm kimenet riasztási idő 3. Alarm kimenet riasztási mód 3. Alarm kimenet riasztási idő Riasztás hiszterézis állítás 1. szabályzási kör alsó értékének kalibrálása 1. szabályzási kör felső értékének kalibrálása Áramtávadó kimenet alsó értékének kalibrálása Áramtávadó kimenet felső értékének kalibrálása motoros szelep futási ideje Táblázat szerint, között állítható pl.: 11= felső eltérés hiszterézisben 0-99,59 perc között állítható. 0= ütemadó, 99,59= folyamatos, a többi időzített Táblázat szerint, között állítható pl.: 11= felső eltérés hiszterézisben 0-99,59 perc között állítható. 0= ütemadó, 99,59= folyamatos, a többi időzített között állítható 0.4 A 4mA (0mA) kimeneti érték hozzárendelése a bemenet alsó értékéhez A 20mA kimeneti érték hozzárendelése a bemenet felső értékéhez A 4mA (0mA) kimeneti érték hozzárendelése a bemenet alsó értékéhez A 20mA kimeneti érték hozzárendelése a bemenet felső értékéhez A motoros szelep futási idejének beállítása végállástól végállásig sec WAit várakozási zóna várakozási zóna, az az érték amennyi eltérés lehet programszabályzásban a beállított és mért érték között idno Eszközazonosító Szabályzó címe a kommunikációs rendszerben baud Adatátviteli sebesség RS485/232 csatlakozás adatátviteli sebessége 2.4K SVOS beállított érték korrekciója beállított érték korrekciója 0.0 PVOS mért érték korrekciója mért érték korrekciója (mért érték eltolás) PV(új) = PV(régi) X Pvrr + PVOF Unit SOFt mértékegység kiválasztás Bemeneti szoftveres szűrő mértékegység kiválasztás; C, F, A (analog) A mért érték szűrése. (minél nagyobb a szűrő értéke, annál gyorsabban reagál a szabályzó, de a mért érték annál jobban ingadozik) CASC Csoport vezérlés Ne állítsa el! (tartomány: ) 0.0 TOH Nyilt hurkú idő sec 60 TsH Zárt hurkú idő sec Beállító szint (belépés: LCK-ot állítsuk 1010-re, majd a SET+SHIFT gombok 4 másodperces nyomva tartásával. Lépegetés a SET-tel) 0.0 C 200

5 Paraméter kijelzés 4. digit 3. digit 2. digit 1. digit SEt1 AL2 AL1 AT OUTL SEt2 D1 I1 P1 AL3 SEt3 HYS1 CYT1 ATVL DB1 SEt4 CYT2 D2 I2 P2 SEt5 AR REST2 REST1 HYS2 SEt6 ALT1 ALD1 LSPL/HSPL DP SEt7 ALT3 ALD3 ALT2 ALD2 SEt8 RUCY OPRL/OPRH CL01/CH01 HYSA SEt9 PVOS SVOS IDNO/BAUD WAIT SEtA TSH CASC SOFT UNIT SEtb TOH PrOG FUNC TIm2 mode Outy 0: Program ismétlés nélkül 1: program ismétéssel 0: 50 Hz-es tápellátás 1: 60 Hz-es tápellátás (az időzítők pontossága miatt!) 0: Áramszünet után elölről folytatja a programot 1: Áramszünet után ott folytatja ahol abbamaradt 0: Hurok alarm nélkül 1: Hurok alarmmal 00: Egyéb 01: Áram, vagy PWM kimenet 10: Távadó kimenet 11: Kommunikációs kimenet 00: PV/SV kijelzés 01: Program funkció 10: Lassú felfűtés / lehűtés 11: Távvezérelt SV 00: Normál kimenet 01: Motoros szelep vezérlés 10: Egyfázisú PWM kimenet 11: Háromfázisú PWM kimenet 0: Program indulás 0-ról 1: Program indulás az éppen mért értékről 0: Master-Slave funkció nélkül 1: Master-Slave funkcióval 0: PV távadó 1: SV távadó 0: Ora/Perc mértékegységek 1: Perc/Másodperc mértékegységek 00: kimenet nélkül 01: Fűtés 10: Hűtés 11: Két kimenet 0: Program közbeni alarm 1: Alarm a program végén 0: RS 485-ös kommunikációval 1: TTL kommunikációval 0: Tartó funkció nélkül 1: Tartó funkcióval 0: 2. bemenet nélkül 1: 2. bemenettel Ha a megadott paraméter digitjét 0-ra állítjuk, akkor az nem látszik a menüben, de aktiv marad, a megadott értékkel funkcionál tovább! Ugyanígy láthatóvá tétel 1- essel! Csak Program funkcióknál!

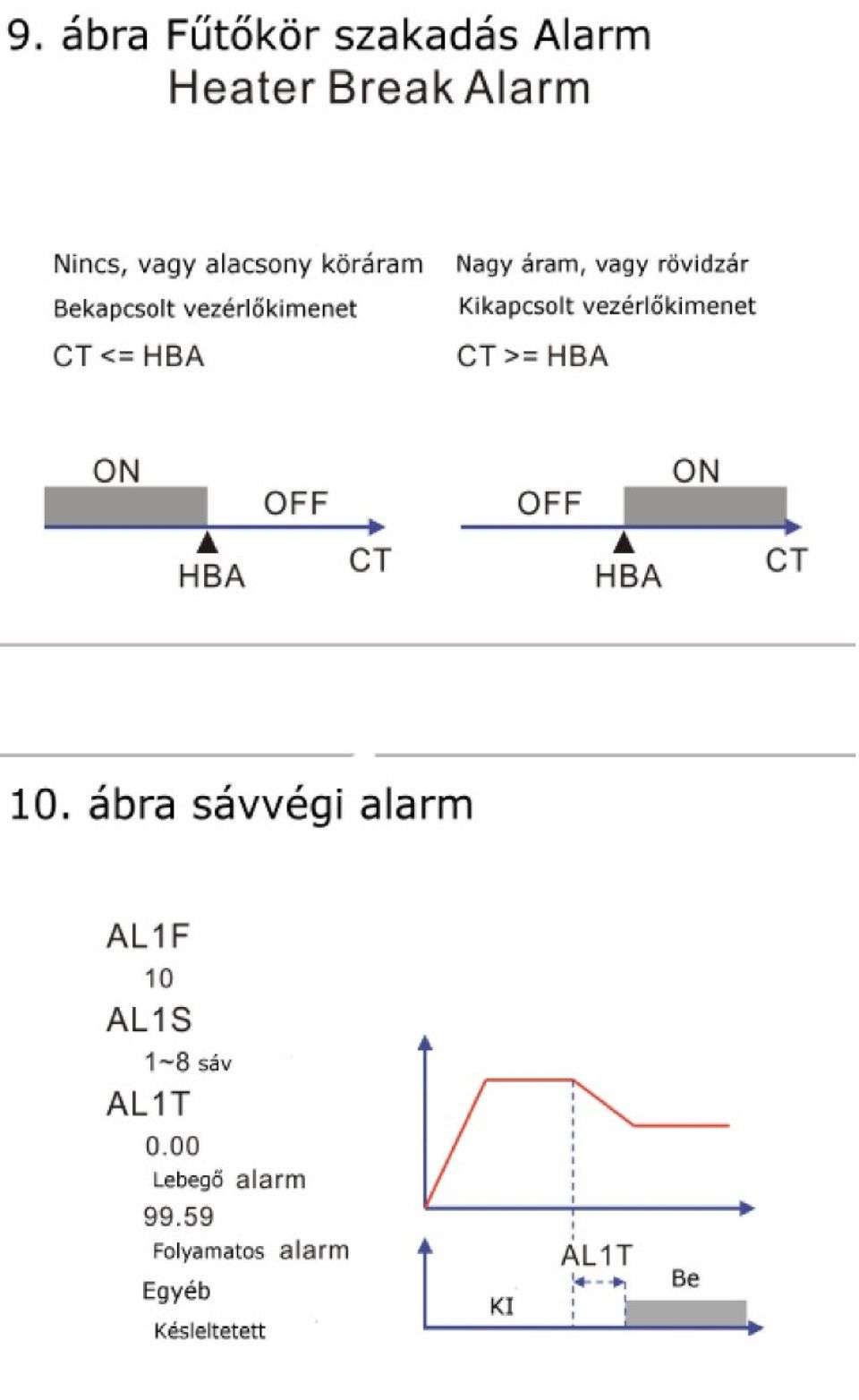

6 Bemeneti érzékelő / jel kiválasztása: ALARMOK 00/10 tiltva 01 felsõ eltérés az alapjeltõl, második eltérésre 11 felsõ eltérés az alapjeltõl, azonnal 02 alsó eltérés az alapjeltõl, második eltérésre 12 alsó eltérés, azonnal 03 alsó és felsõ eltérés, másodikra 13 alsó és felsõ eltérés, azonnal 04/14 alsó és felsõ eltérés közötti sávban kapcsol 05 felsõ határérték, másodikra 15 felsõ határérték, azonnal 06 alsó határérték, másodikra 16 alsó határérték, azonnal 07 programszabályzónál szegmens vég jelzés 17 programszabályzónál program v ég jelzés 08 rendszerhiba jelzés engedélyezve 18 rendszerhiba jelzés tiltva 09 fûtõkör szakadás jelzés ( opció ) 19 bekapcsolási késleltetés jelzése ( (óra.perc))

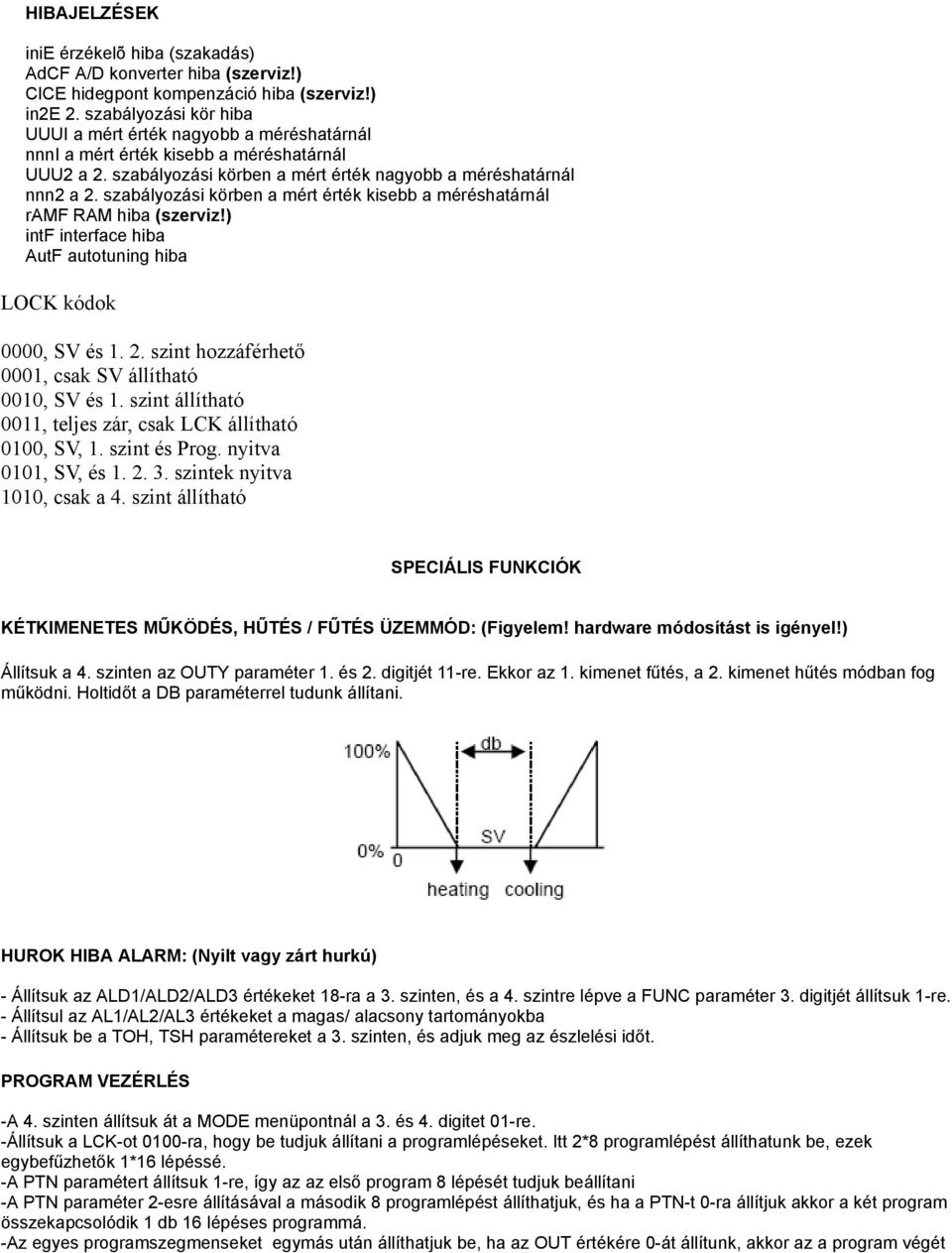

7 HIBAJELZÉSEK inie érzékelõ hiba (szakadás) AdCF A/D konverter hiba (szerviz!) ClCE hidegpont kompenzáció hiba (szerviz!) in2e 2. szabályozási kör hiba UUUI a mért érték nagyobb a méréshatárnál nnni a mért érték kisebb a méréshatárnál UUU2 a 2. szabályozási körben a mért érték nagyobb a méréshatárnál nnn2 a 2. szabályozási körben a mért érték kisebb a méréshatárnál ramf RAM hiba (szerviz!) intf interface hiba AutF autotuning hiba LOCK kódok 0000, SV és szint hozzáférhető 0001, csak SV állítható 0010, SV és 1. szint állítható 0011, teljes zár, csak LCK állítható 0100, SV, 1. szint és Prog. nyitva 0101, SV, és szintek nyitva 1010, csak a 4. szint állítható SPECIÁLIS FUNKCIÓK KÉTKIMENETES MŰKÖDÉS, HŰTÉS / FŰTÉS ÜZEMMÓD: (Figyelem! hardware módosítást is igényel!) Állítsuk a 4. szinten az OUTY paraméter 1. és 2. digitjét 11-re. Ekkor az 1. kimenet fűtés, a 2. kimenet hűtés módban fog működni. Holtidőt a DB paraméterrel tudunk állítani. HUROK HIBA ALARM: (Nyilt vagy zárt hurkú) - Állítsuk az ALD1/ALD2/ALD3 értékeket 18-ra a 3. szinten, és a 4. szintre lépve a FUNC paraméter 3. digitjét állítsuk 1-re. - Állítsul az AL1/AL2/AL3 értékeket a magas/ alacsony tartományokba - Állítsuk be a TOH, TSH paramétereket a 3. szinten, és adjuk meg az észlelési időt. PROGRAM VEZÉRLÉS -A 4. szinten állítsuk át a MODE menüpontnál a 3. és 4. digitet 01-re. -Állítsuk a LCK-ot 0100-ra, hogy be tudjuk állítani a programlépéseket. Itt 2*8 programlépést állíthatunk be, ezek egybefűzhetők 1*16 lépéssé. -A PTN paramétert állítsuk 1-re, így az az első program 8 lépését tudjuk beállítani -A PTN paraméter 2-esre állításával a második 8 programlépést állíthatjuk, és ha a PTN-t 0-ra állítjuk akkor a két program összekapcsolódik 1 db 16 lépéses programmá. -Az egyes programszegmenseket egymás után állíthatjuk be, ha az OUT értékére 0-át állítunk, akkor az a program végét

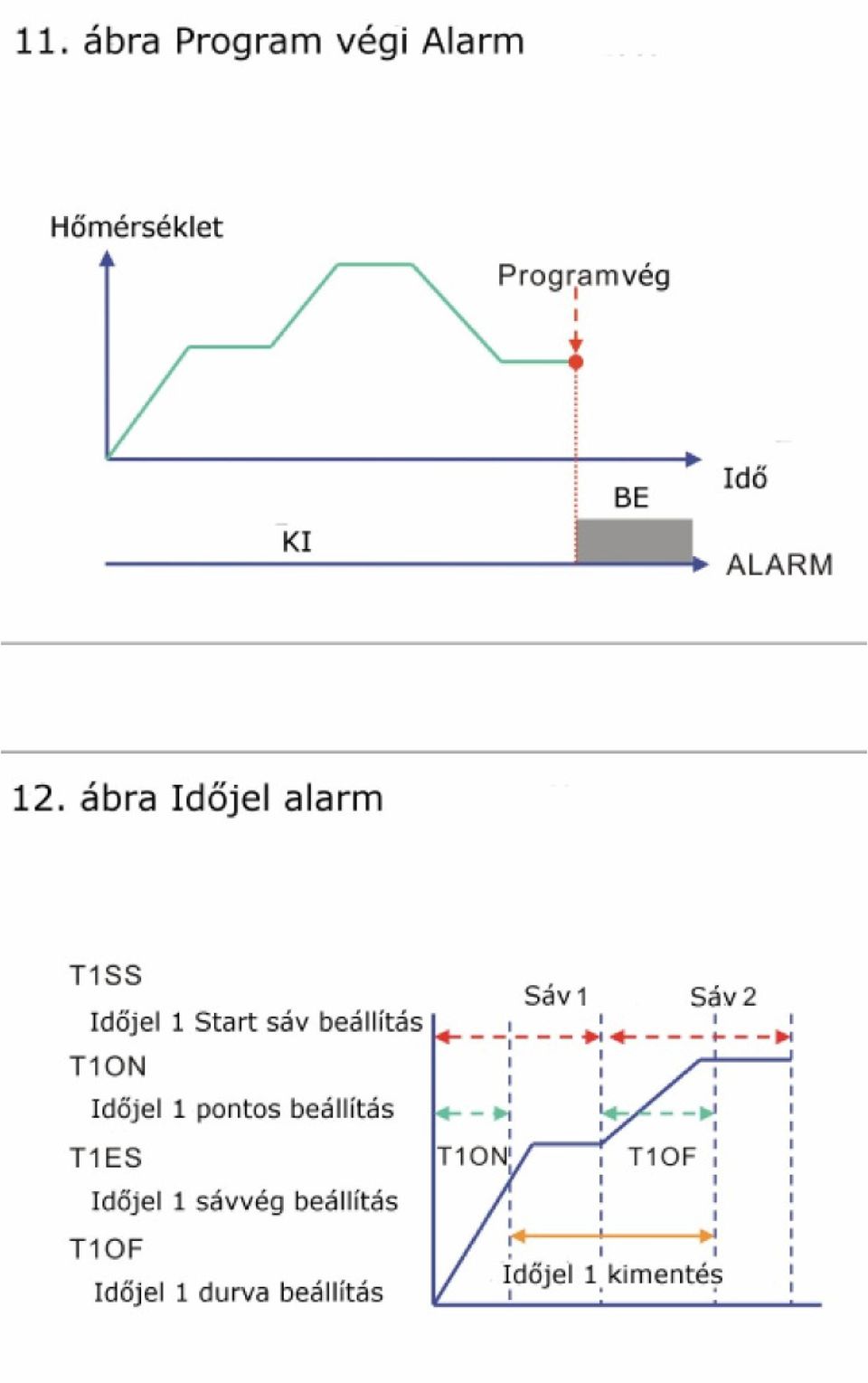

8 jelöli. -Ha a program futását automatikusan ujra szeretnénk inditani (ciklikusan) akkor a 4. szinten a PROG menüben a 4. digitet állítsuk 1-re. Ptn programok száma (0-2) 0=16 szegmens, 1=8, 2=másik 8 szegmens SEG program szegmens 1-0, 2-8 timer program idõzités 99 óra 99 perc max. SV-1 alapjel 1. szegmens LSPL-USPL között állitható tm-1 idõzités 1. szegmens 0-99,99 óra OutI kimeneti tényezõ 1. szegmens ha OutI=0, akkor vége a programnak A többi programlépcsõ (programszegmens ) beállitása folytatólagosan történik. Minden szegmens emelkedõ vagy süllyedõ lehet. A programszabályzó visszajelzései: Felfelé beállító gomb (4 másodpercig nyomva): START elinditja a programot, a PRO LED villog Lefelé beállító gomb (4 másodpercig nyomva): PAUSE felfüggeszti a program futását, a PRO LED világit Felfelé beállító gomb+set JUMP a következõ szegmensre ugrik a program. Lefelé beállító gomb +SET RESET a program bezárása, a PRO LED kialszik. Programlépés végi alarm: AL1/AL2/AL3 és ALD1/ALD2/ALD3 állítása a 3.szinten. Példa: Állítsuk ALD1-et 07-re Állítsuk AL1-et 2-re hogy a 2. programlépésnél aktivizálódjon. Állítsuk ALT1-et M/S-re, az alarm 20 másodpercig aktív. Program végi alarm: ALD1/ALD2/ALD3 állítása a 3.szinten. Példa: Állítsuk ALD2-őt 17-re, (ha a PROG menü 1. digitje a 4. szinten 1-re van állítva akkor a program futása közben aktív, ha 0-ra akkor inverz, azaz a program végén aktív a kimenet)

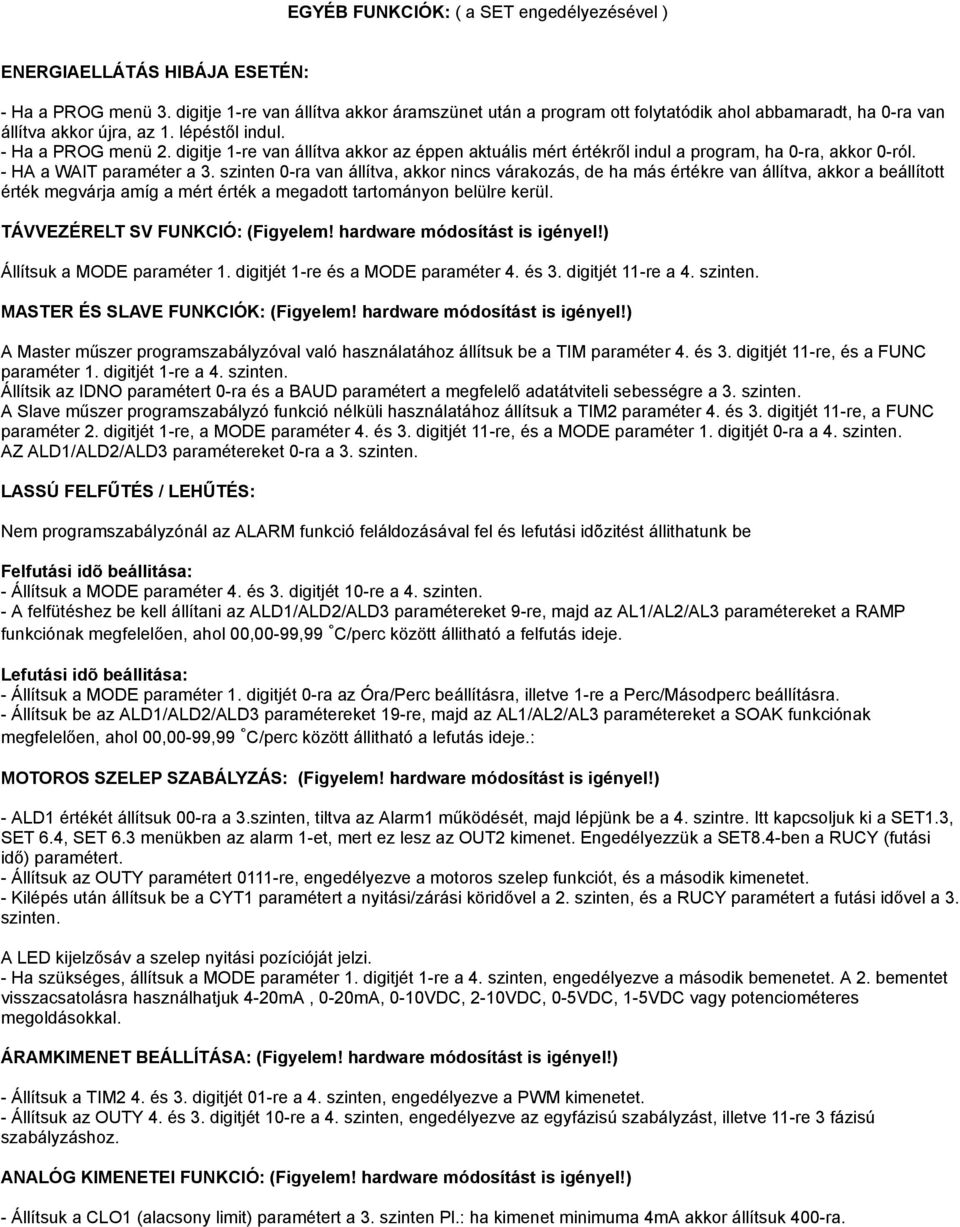

9 EGYÉB FUNKCIÓK: ( a SET engedélyezésével ) ENERGIAELLÁTÁS HIBÁJA ESETÉN: - Ha a PROG menü 3. digitje 1-re van állítva akkor áramszünet után a program ott folytatódik ahol abbamaradt, ha 0-ra van állítva akkor újra, az 1. lépéstől indul. - Ha a PROG menü 2. digitje 1-re van állítva akkor az éppen aktuális mért értékről indul a program, ha 0-ra, akkor 0-ról. - HA a WAIT paraméter a 3. szinten 0-ra van állítva, akkor nincs várakozás, de ha más értékre van állítva, akkor a beállított érték megvárja amíg a mért érték a megadott tartományon belülre kerül. TÁVVEZÉRELT SV FUNKCIÓ: (Figyelem! hardware módosítást is igényel!) Állítsuk a MODE paraméter 1. digitjét 1-re és a MODE paraméter 4. és 3. digitjét 11-re a 4. szinten. MASTER ÉS SLAVE FUNKCIÓK: (Figyelem! hardware módosítást is igényel!) A Master műszer programszabályzóval való használatához állítsuk be a TIM paraméter 4. és 3. digitjét 11-re, és a FUNC paraméter 1. digitjét 1-re a 4. szinten. Állítsik az IDNO paramétert 0-ra és a BAUD paramétert a megfelelő adatátviteli sebességre a 3. szinten. A Slave műszer programszabályzó funkció nélküli használatához állítsuk a TIM2 paraméter 4. és 3. digitjét 11-re, a FUNC paraméter 2. digitjét 1-re, a MODE paraméter 4. és 3. digitjét 11-re, és a MODE paraméter 1. digitjét 0-ra a 4. szinten. AZ ALD1/ALD2/ALD3 paramétereket 0-ra a 3. szinten. LASSÚ FELFŰTÉS / LEHŰTÉS: Nem programszabályzónál az ALARM funkció feláldozásával fel és lefutási idõzitést állithatunk be Felfutási idõ beállitása: - Állítsuk a MODE paraméter 4. és 3. digitjét 10-re a 4. szinten. - A felfütéshez be kell állítani az ALD1/ALD2/ALD3 paramétereket 9-re, majd az AL1/AL2/AL3 paramétereket a RAMP funkciónak megfelelően, ahol 00,00-99,99 /C/perc között állitható a felfutás ideje. Lefutási idõ beállitása: - Állítsuk a MODE paraméter 1. digitjét 0-ra az Óra/Perc beállításra, illetve 1-re a Perc/Másodperc beállításra. - Állítsuk be az ALD1/ALD2/ALD3 paramétereket 19-re, majd az AL1/AL2/AL3 paramétereket a SOAK funkciónak megfelelően, ahol 00,00-99,99 /C/perc között állitható a lefutás ideje.: MOTOROS SZELEP SZABÁLYZÁS: (Figyelem! hardware módosítást is igényel!) - ALD1 értékét állítsuk 00-ra a 3.szinten, tiltva az Alarm1 működését, majd lépjünk be a 4. szintre. Itt kapcsoljuk ki a SET1.3, SET 6.4, SET 6.3 menükben az alarm 1-et, mert ez lesz az OUT2 kimenet. Engedélyezzük a SET8.4-ben a RUCY (futási idő) paramétert. - Állítsuk az OUTY paramétert 0111-re, engedélyezve a motoros szelep funkciót, és a második kimenetet. - Kilépés után állítsuk be a CYT1 paramétert a nyitási/zárási köridővel a 2. szinten, és a RUCY paramétert a futási idővel a 3. szinten. A LED kijelzősáv a szelep nyitási pozícióját jelzi. - Ha szükséges, állítsuk a MODE paraméter 1. digitjét 1-re a 4. szinten, engedélyezve a második bemenetet. A 2. bementet visszacsatolásra használhatjuk 4-20mA, 0-20mA, 0-10VDC, 2-10VDC, 0-5VDC, 1-5VDC vagy potenciométeres megoldásokkal. ÁRAMKIMENET BEÁLLÍTÁSA: (Figyelem! hardware módosítást is igényel!) - Állítsuk a TIM2 4. és 3. digitjét 01-re a 4. szinten, engedélyezve a PWM kimenetet. - Állítsuk az OUTY 4. és 3. digitjét 10-re a 4. szinten, engedélyezve az egyfázisú szabályzást, illetve 11-re 3 fázisú szabályzáshoz. ANALÓG KIMENETEI FUNKCIÓ: (Figyelem! hardware módosítást is igényel!) - Állítsuk a CLO1 (alacsony limit) paramétert a 3. szinten Pl.: ha kimenet minimuma 4mA akkor állítsuk 400-ra.

10 - Állítsuk a CHO1 (felső limit) paramétert a 3. szinten Pl.: ha kimenet maximuma 20mA akkor állítsuk 2000-re. - Állítsuk a TIM2 4. és 3. digitjét 01-re a 4. szinten, engedélyezve a PWM kimenetet. - Állítsuk az OUTY 4. és 3. digitjét 00-ra a 4. szinten. ANALÓG BEMENET: (Csak az 1.-es bemenetnél! Figyelem! hardware módosítást is igényel!) - Állítsuk az INP1 paramétert az AN1-4 paraméterekre (táblázat!) a 3. szinten, majd állítsuk be az LSPL paramétert az alsó, az USPL paramétert a felső méréshatárra a 3. szinten. - Állítsuk a LCK-ot 0111-re a 2. szinten. - Nyomjuk a SET és a SHIFT gombokat 8 másodpercig, amíg az INPL felirat meg nem jelenik. - Kapcsoljuk a bemenetre az alsó méréshatárhoz tartozó értéket, majd nyomjuk meg a SET gombot. - Kapcsoljuk a bemenetre a felső méréshatárhoz tartozó értéket, miközben az INPH feliratot látjuk, majd nyomjuk meg ismét a SET gombot. TÁVADÓ KIMENET: (Figyelem! hardware módosítást is igényel!) - Állítsuk a TIM2 4. és 3. digitjét 10-re a 4. szinten a távadó funkcióhoz. - Állítsuk a TIM2 2. digitjét 0-ra a 4. szinten a PV távadóhoz, 1-esre az SV távadóhoz. - Állítsuk be az OPRL alacsony, illetve az OPRH magas tartományt a 3. szinten. ADATKOMMUNIKÁCIÓ: (Figyelem! hardware módosítást is igényel!) - Állítsuk a FUNC menü 1. digitjét 0-ra az RS485-ös kommunikációhoz. - Állítsuk a TIM2 4. és 3. digitjét 11-re a kommunikáció engedélyezéséhez. - Állítsuk be az IDNO (eszközazonosító) és a BAUD (átviteli sebesség) paramétereket a 3. szinten. AUTO / MANUAL funkció: (Az MC-2438 nincs felkészítve erre a funkcióra!) Nyomjuk az A/M gombot 4 másodpercig, miközben a MAN feliratú LED kigyullad. Az Outl kitöltési tényezőt ezután a fel és le gombokkal szabályozhatjuk. Hardware Módósítások Hardware módosítás két kimenethez és motoros szelephez, valamint az alarmokhoz OUT2/AL1 kiválasztás: A panelen a 2 optocsatoló között lévő 500 Ohm (511) átrakása az egyik pozícióból a másikba (egymás alatt) uj szériánál az R210/R207 pozicióban az 500 Ohm átrakásával a szalagkábelnél az ültetési oldalon További alarmok bekapcsolása: Áramkörileg az optocsatoló előtt lévő forrpontokra betenni az 500 Ohmos ellenállást. Hardware módosítás analóg bemenethez: MC-2538-nál a 17-es kapocs a panel túloldalán egy SMD kondenzátorra csatlakozik. A kondenzátor jobb oldalán egy ugyanilyen található, a bal oldalán lévő forrpontokra egy 2,4 Ohmos SMD ellenállás ültetendő. MC-2438-nál a 7-es csatlakozonál a C101-es SMD kondi bal oldalára kell a külső oldalon a 2,4R-t beultetni. Hardware módosítás motoros szelephez: A második kimenet beépitése után a 2 relé között lévő átkötést is be kell forrasztani!
