SYNTESIS LINE SYNTESIS LUCE SYNTESIS LINE BATTENTE SYNTESIS SZEGÉLYLÉC

Átírás

1 Syntesis ollection

2

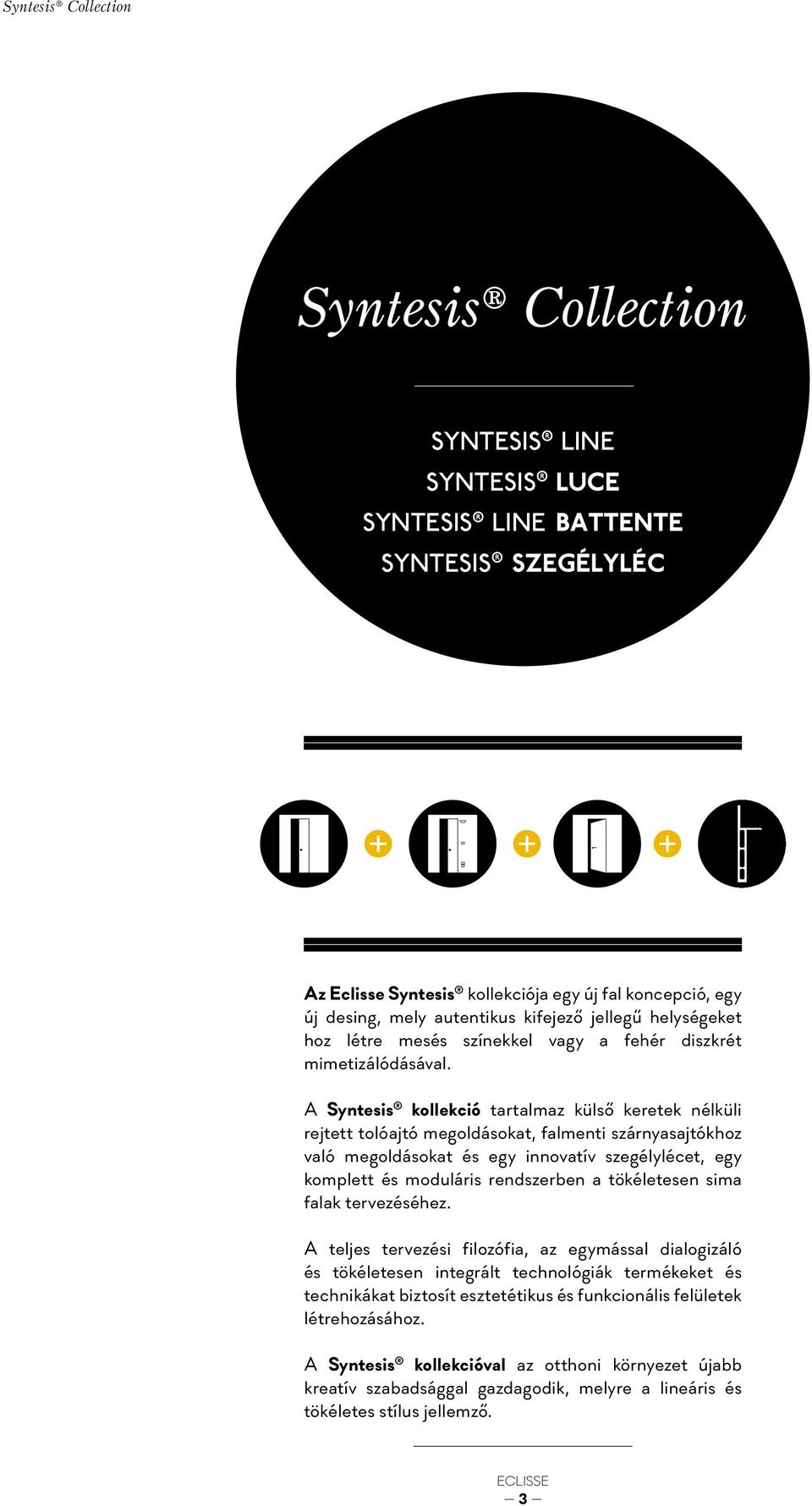

3 Syntesis ollection Syntesis ollection SYNTESIS LINE SYNTESIS LUE SYNTESIS LINE BATTENTE SYNTESIS SZEGÉLYLÉ Az Eclisse Syntesis kollekciója egy új fal koncepció, egy új desing, mely autentikus kifejező jellegű helységeket hoz létre mesés színekkel vagy a fehér diszkrét mimetizálódásával. A Syntesis kollekció tartalmaz külső keretek nélküli rejtett tolóajtó megoldásokat, falmenti szárnyasajtókhoz való megoldásokat és egy innovatív szegélylécet, egy komplett és moduláris rendszerben a tökéletesen sima falak tervezéséhez. A teljes tervezési filozófia, az egymással dialogizáló és tökéletesen integrált technológiák termékeket és technikákat biztosít esztetétikus és funkcionális felületek létrehozásához. A Syntesis kollekcióval az otthoni környezet újabb kreatív szabadsággal gazdagodik, melyre a lineáris és tökéletes stílus jellemző. 3

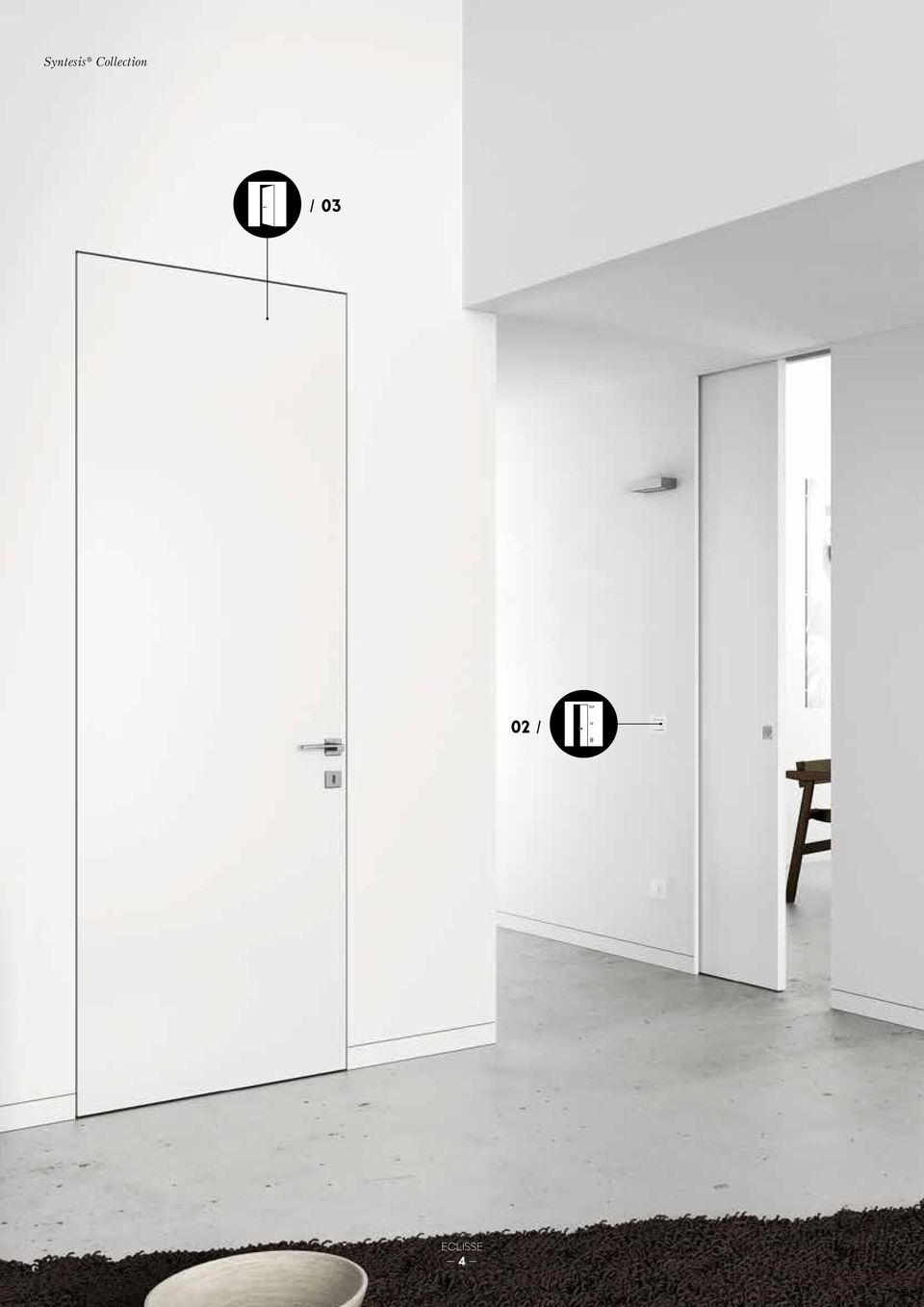

4 Syntesis ollection / / 4

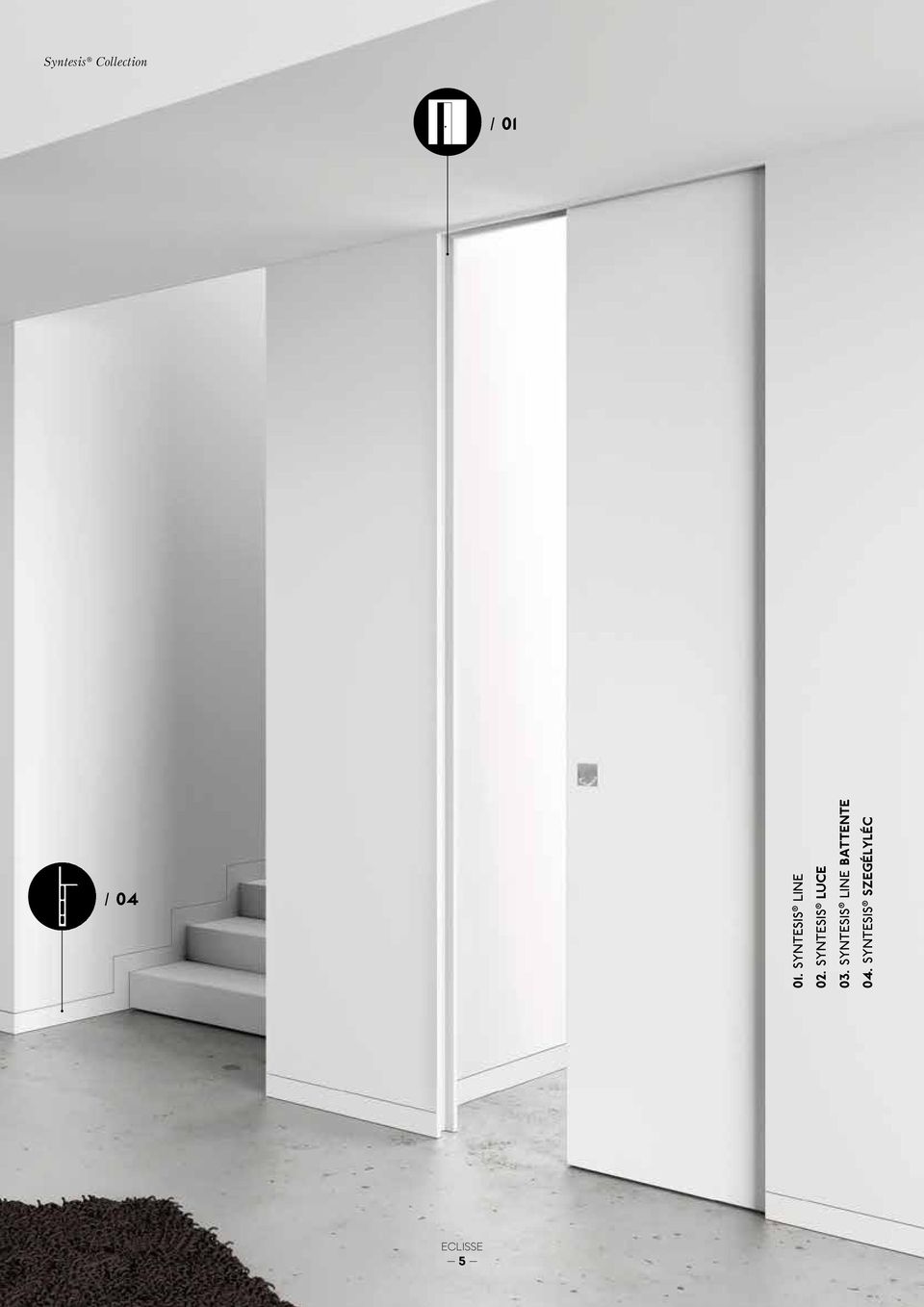

5 Syntesis ollection / 01 / SYNTESIS LINE 02. SYNTESIS LUE 03. SYNTESIS LINE BATTENTE 04. SYNTESIS SZEGÉLYLÉ 5

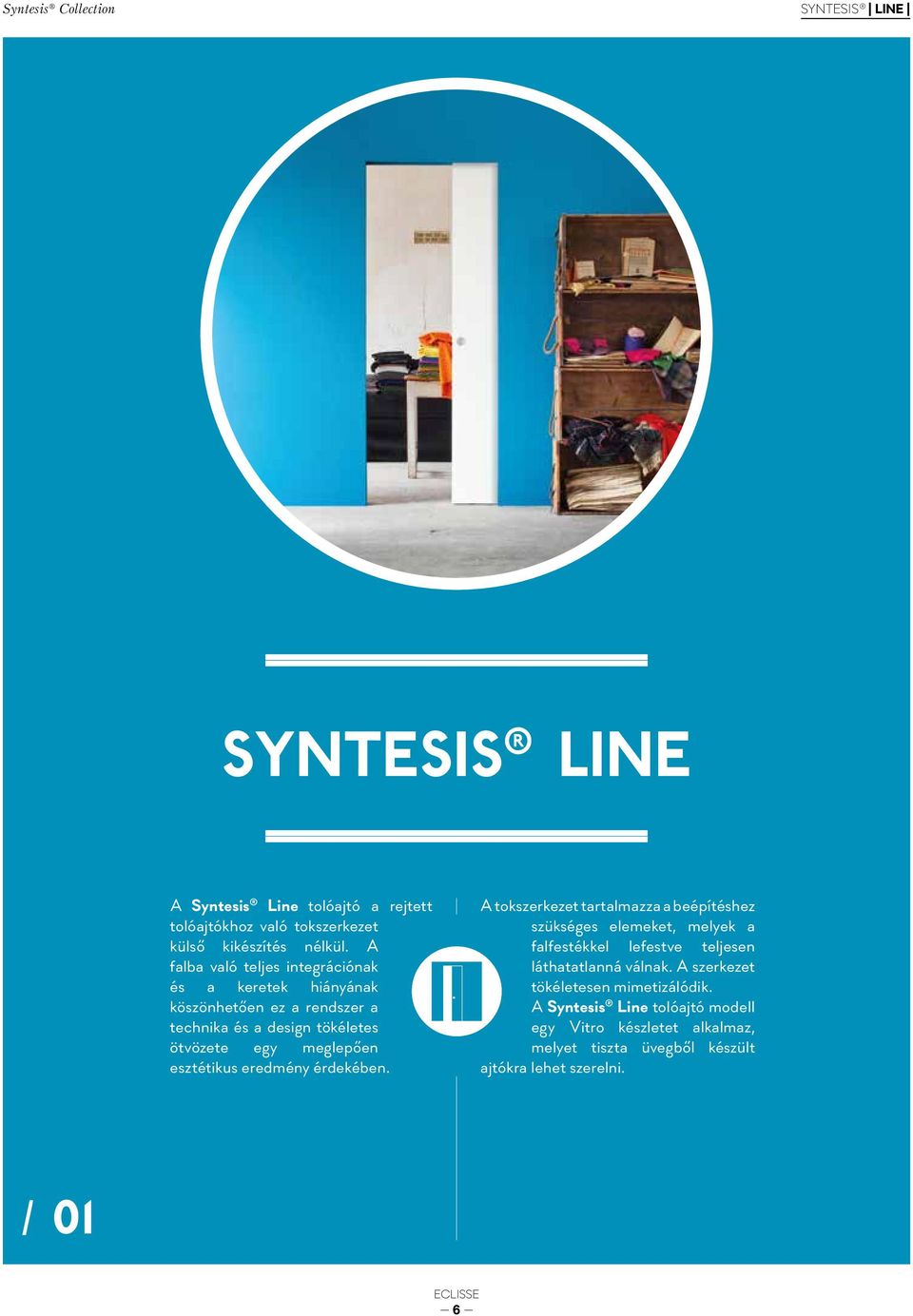

6 Syntesis ollection SYNTESIS LINE SYNTESIS LINE A Syntesis Line tolóajtó a rejtett tolóajtókhoz való tokszerkezet külső kikészítés nélkül. A falba való teljes integrációnak és a keretek hiányának köszönhetően ez a rendszer a technika és a design tökéletes ötvözete egy meglepően esztétikus eredmény érdekében. A tokszerkezet tartalmazza a beépítéshez szükséges elemeket, melyek a falfestékkel lefestve teljesen láthatatlanná válnak. A szerkezet tökéletesen mimetizálódik. A Syntesis Line tolóajtó modell egy Vitro készletet alkalmaz, melyet tiszta üvegből készült ajtókra lehet szerelni. / 01 6

7 Syntesis ollection SYNTESIS LINE 7

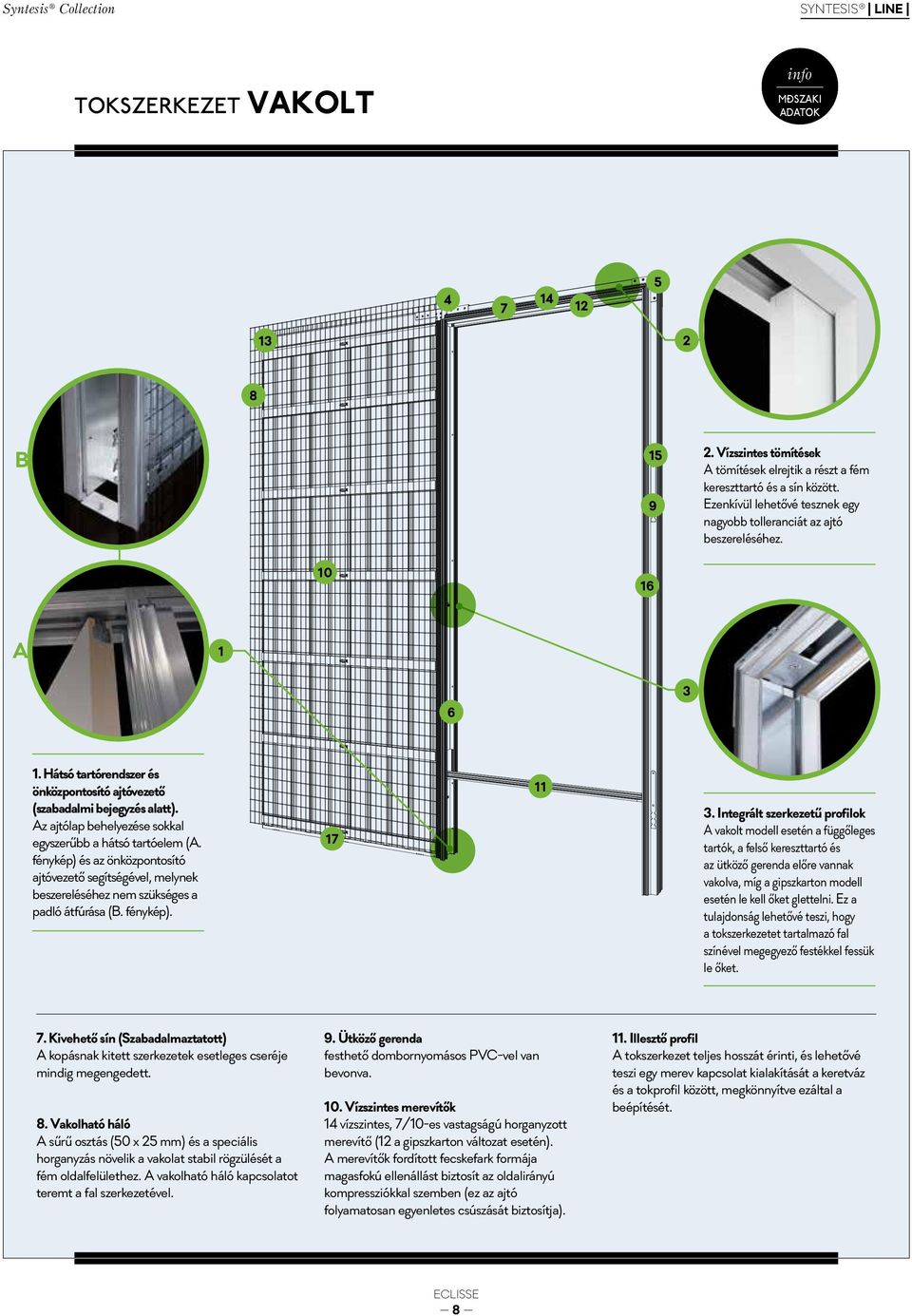

8 Syntesis ollection SYNTESIS LINE TOKSZERKEZET VAKOLT TEHNIAL MŰSZAKI ADATOK B Vízszintes tömítések A tömítések elrejtik a részt a fém kereszttartó és a sín között. Ezenkívül lehetővé tesznek egy nagyobb tolleranciát az ajtó beszereléséhez A Hátsó tartórendszer és önközpontosító ajtóvezető (szabadalmi bejegyzés alatt). Az ajtólap behelyezése sokkal egyszerűbb a hátsó tartóelem (A. fénykép) és az önközpontosító ajtóvezető segítségével, melynek beszereléséhez nem szükséges a padló átfúrása (B. fénykép) Integrált szerkezetű profilok A vakolt modell esetén a függőleges tartók, a felső kereszttartó és az ütköző gerenda előre vannak vakolva, míg a gipszkarton modell esetén le kell őket glettelni. Ez a tulajdonság lehetővé teszi, hogy a tokszerkezetet tartalmazó fal színével megegyező festékkel fessük le őket. 7. Kivehető sín (Szabadalmaztatott) A kopásnak kitett szerkezetek esetleges cseréje mindig megengedett. 8. Vakolható háló A sűrű osztás (50 x 25 mm) és a speciális horganyzás növelik a vakolat stabil rögzülését a fém oldalfelülethez. A vakolható háló kapcsolatot teremt a fal szerkezetével. 9. Ütköző gerenda festhető dombornyomásos PV-vel van bevonva. 10. Vízszintes merevítők 14 vízszintes, 7/10-es vastagságú horganyzott merevítő (12 a gipszkarton változat esetén). A merevítők fordított fecskefark formája magasfokú ellenállást biztosít az oldalirányú kompressziókkal szemben (ez az ajtó folyamatosan egyenletes csúszását biztosítja). 11. Illesztő profil A tokszerkezet teljes hosszát érinti, és lehetővé teszi egy merev kapcsolat kialakítását a keretváz és a tokprofil között, megkönnyítve ezáltal a beépítését. 8

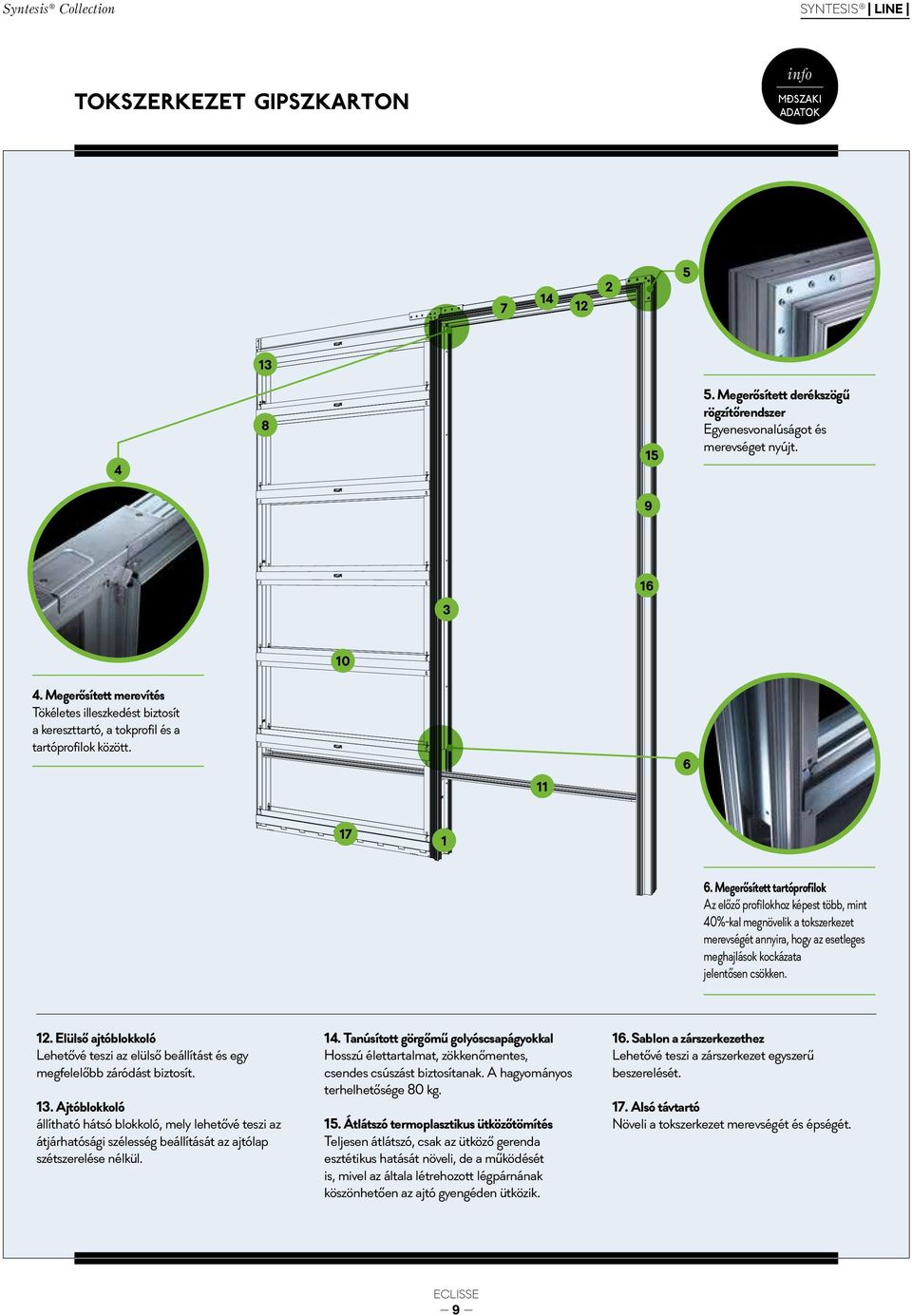

9 Syntesis ollection SYNTESIS LINE Tokszerkezet GIPSZKARTON TEHNIAL MŰSZAKI ADATOK Megerősített derékszögű rögzítőrendszer Egyenesvonalúságot és merevséget nyújt Megerősített merevítés Tökéletes illeszkedést biztosít a kereszttartó, a tokprofil és a tartóprofilok között Megerősített tartóprofilok Az előző profilokhoz képest több, mint 40%-kal megnövelik a tokszerkezet merevségét annyira, hogy az esetleges meghajlások kockázata jelentősen csökken. 12. Elülső ajtóblokkoló Lehetővé teszi az elülső beállítást és egy megfelelőbb záródást biztosít. 13. Ajtóblokkoló állítható hátsó blokkoló, mely lehetővé teszi az átjárhatósági szélesség beállítását az ajtólap szétszerelése nélkül. 14. Tanúsított görgőmű golyóscsapágyokkal Hosszú élettartalmat, zökkenőmentes, csendes csúszást biztosítanak. A hagyományos terhelhetősége 80 kg. 15. Átlátszó termoplasztikus ütközőtömítés Teljesen átlátszó, csak az ütköző gerenda esztétikus hatását növeli, de a működését is, mivel az általa létrehozott légpárnának köszönhetően az ajtó gyengéden ütközik. 16. Sablon a zárszerkezethez Lehetővé teszi a zárszerkezet egyszerű beszerelését. 17. Alsó távtartó Növeli a tokszerkezet merevségét és épségét. 9

10 Syntesis ollection SYNTESIS LINE SYNTESIS LINE TEHNIAL MŰSZAKI ADATOK TOKSZERKEZET VAKOLT 50 A B LP H1 HP H H1 HP VÉGLEGES PADLÓVONAL 50 A B KF K 80 KF K KF K LP Belső Fészek KF= Kész Fal 54 K= Közbenső elem A Syntesis Line modell által rögzített ajtólapoknak rendelkezniük kell az ábrán jelölt bemélyedésekkel a felső profil mentén (kivéve az üvegajtókat). hagyományos méretek vakolt tokszerkezet gipszkarton tokszerkezet ajtólap* ÁTJÁRHATÓSÁGI MÉRET SZERKEZET KÜLMÉRETE KÉSZ FAL SZERKEZET KÜLMÉRETE KÉSZ FAL AxH xh1 B xh1 B LP HP 600x2000/2 1378x2060/ /125/ x2060/ /125/ / x2000/2 1578x2060/ /125/ x2060/ /125/ / x2000/2 1778x2060/ /125/ x2060/ /125/ / x2000/2 1978x2060/ /125/ x2060/ /125/ /2092 0x2000/2 2178x2060/ /125/ x2060/ /125/ /2092 Méretek mm - ben. STANDARD MÉRETEN KÍVÜLI: vannak olyan szerkezetek, melyek mérete 600 mm és 1300 mm között változik, a magassága 0 és 2700 mm között van (50 mm köztes lépték). A szélességbeni lépték (A=650 mm) az ajtópanelt méretre kell legyártani. BESZERELHETŐ KIEGÉSZÍTŐK: - Syntesis szegélyléc - Eclisse BIAS FIGYELMEZTETÉSEK: Az A átjárhatósági szélesség 7 mm-rel kisebb. Egy max. 40 mm vastagságú ajtólap alkalmazását javasoljuk (beleértve az esetleges üvegtartó kereteket is). 108 mm-es kész falvastagság esetén 80 mm-es közbenső elemeket használjon. 125 mm-es kész falvastagság esetén mm-es közbenső elemeket használjon. 150 mm-es kész falvastagság esetén 120 mm-es közbenső elemeket használjon. A standard ajtó teherbírása 80 kg. *A jelzett értékek fa ajtó panelhez tartoznak. FONTOS: Beépítési igények kielégítése és balesetmegelőzés céljából az Eclisse azt javasolja, hogy az ajtólap 80 mm-re lógjon ki. Szükség esetén az állítható ajtóblokkoló lehetővé teszi az ajtó átjárhatósági szélességének a módosítását. Ha teljesen be akarja tolni az ajtólapot, akkor készítsen elő egy megfelelő mélyedést. Az ajtóvezető mélyedés a következő méretekkel rendelkezzen: 7x15 mm. 10

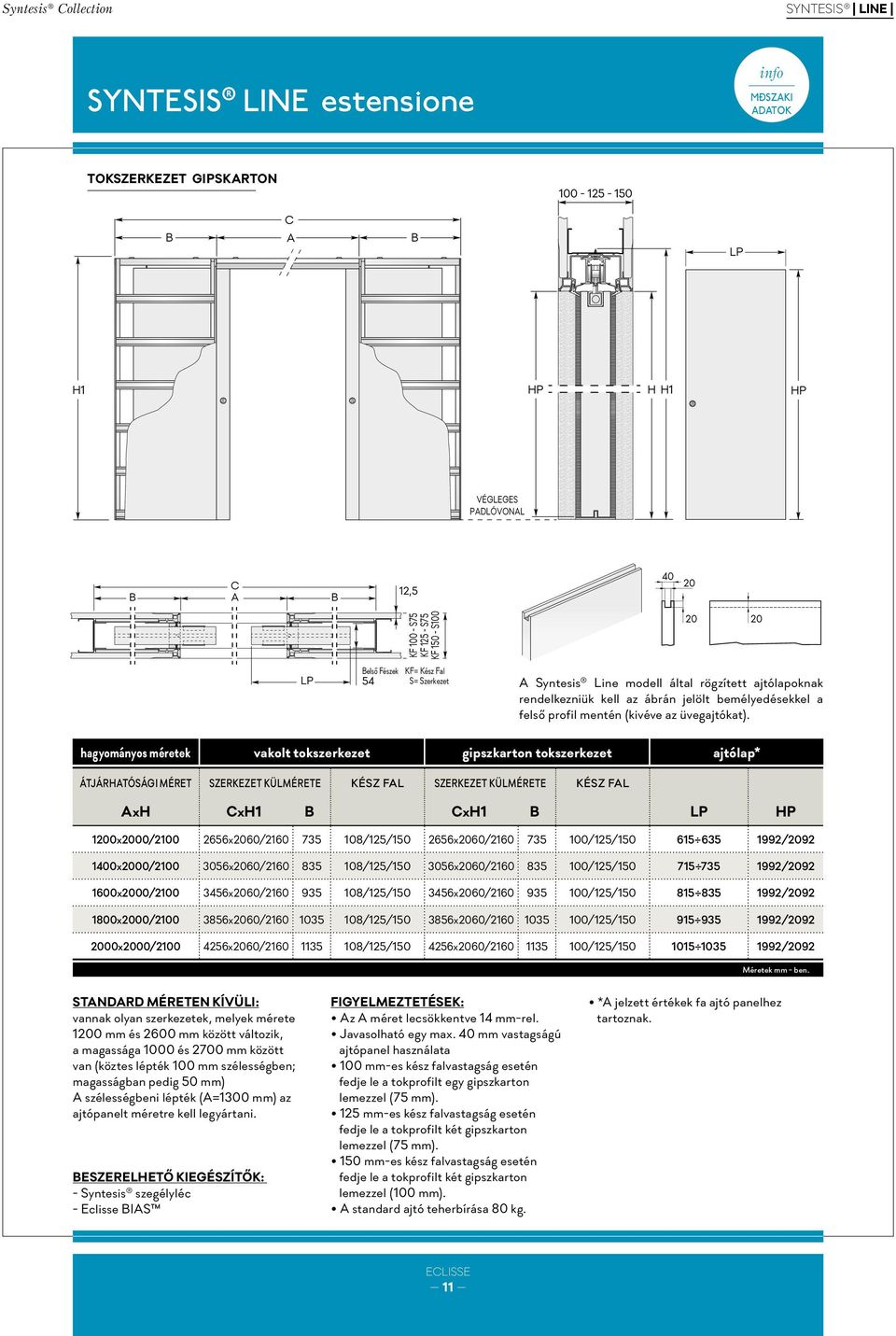

11 Syntesis ollection SYNTESIS LINE SYNTESIS LINE estensione TEHNIAL MŰSZAKI ADATOK TOKSZERKEZET GIPSKARTON B A B LP H1 HP H H1 HP VÉGLEGES PADLÓVONAL B A B 12, KF - S75 KF S75 KF S LP Belső Fészek KF= Kész Fal 54 S= Szerkezet A Syntesis Line modell által rögzített ajtólapoknak rendelkezniük kell az ábrán jelölt bemélyedésekkel a felső profil mentén (kivéve az üvegajtókat). hagyományos méretek vakolt tokszerkezet gipszkarton tokszerkezet ajtólap* ÁTJÁRHATÓSÁGI MÉRET SZERKEZET KÜLMÉRETE KÉSZ FAL SZERKEZET KÜLMÉRETE KÉSZ FAL AxH xh1 B xh1 B LP HP 1200x2000/2 2656x2060/ /125/ x2060/ /125/ / x2000/2 3056x2060/ /125/ x2060/ /125/ / x2000/2 3456x2060/ /125/ x2060/ /125/ / x2000/2 3856x2060/ /125/ x2060/ /125/ / x2000/2 4256x2060/ /125/ x2060/ /125/ /2092 Méretek mm - ben. STANDARD MÉRETEN KÍVÜLI: vannak olyan szerkezetek, melyek mérete 1200 mm és 2600 mm között változik, a magassága 0 és 2700 mm között van (köztes lépték mm szélességben; magasságban pedig 50 mm) A szélességbeni lépték (A=1300 mm) az ajtópanelt méretre kell legyártani. BESZERELHETŐ KIEGÉSZÍTŐK: - Syntesis szegélyléc - Eclisse BIAS FIGYELMEZTETÉSEK: Az A méret lecsökkentve 14 mm-rel. Javasolható egy max. 40 mm vastagságú ajtópanel használata mm-es kész falvastagság esetén fedje le a tokprofilt egy gipszkarton lemezzel (75 mm). 125 mm-es kész falvastagság esetén fedje le a tokprofilt két gipszkarton lemezzel (75 mm). 150 mm-es kész falvastagság esetén fedje le a tokprofilt két gipszkarton lemezzel ( mm). A standard ajtó teherbírása 80 kg. *A jelzett értékek fa ajtó panelhez tartoznak. 11

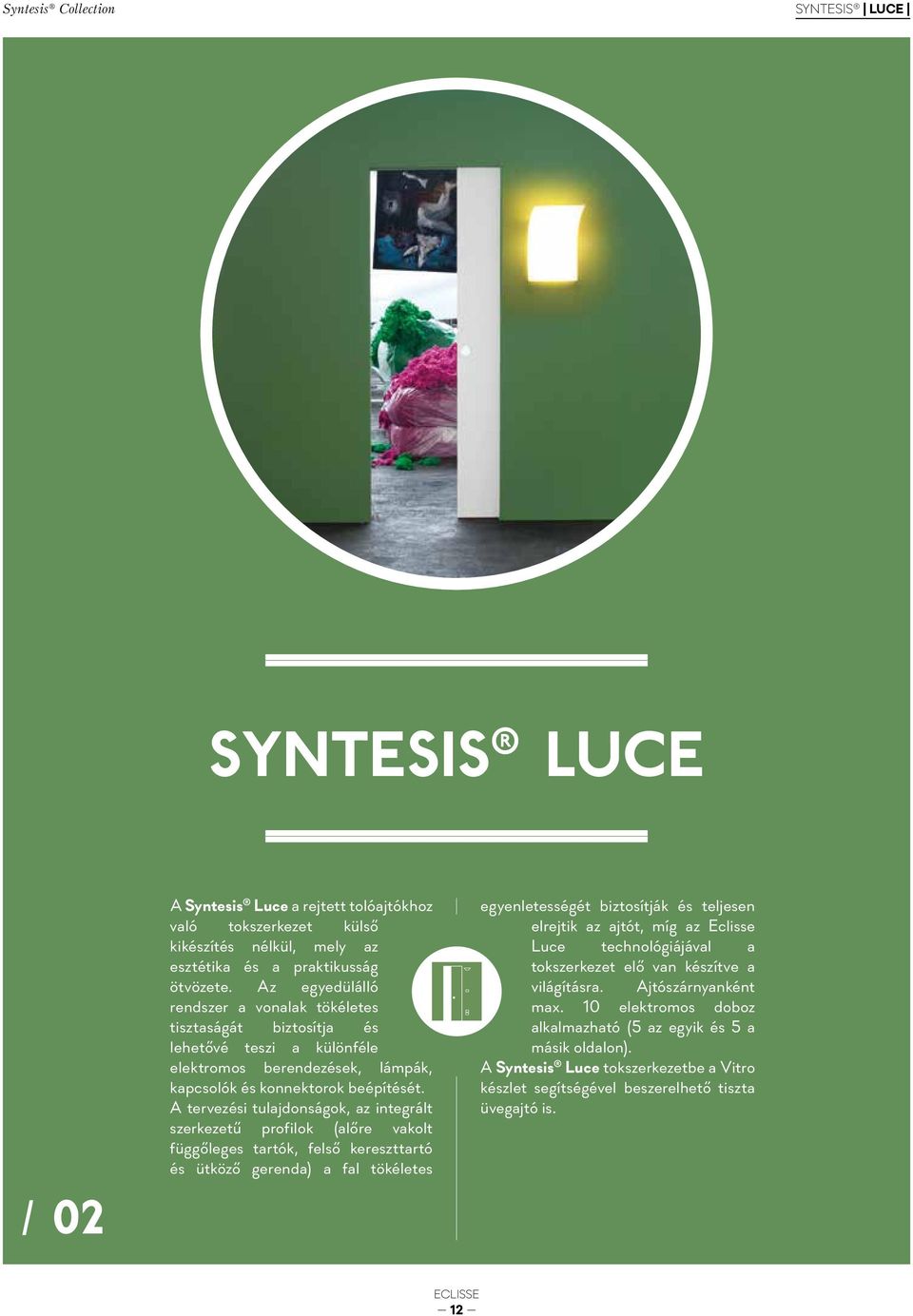

12 Syntesis ollection SYNTESIS LUE SYNTESIS LUE / 02 A Syntesis Luce a rejtett tolóajtókhoz való tokszerkezet külső kikészítés nélkül, mely az esztétika és a praktikusság ötvözete. Az egyedülálló rendszer a vonalak tökéletes tisztaságát biztosítja és lehetővé teszi a különféle elektromos berendezések, lámpák, kapcsolók és konnektorok beépítését. A tervezési tulajdonságok, az integrált szerkezetű profilok (alőre vakolt függőleges tartók, felső kereszttartó és ütköző gerenda) a fal tökéletes egyenletességét biztosítják és teljesen elrejtik az ajtót, míg az Eclisse Luce technológiájával a tokszerkezet elő van készítve a világításra. Ajtószárnyanként max. 10 elektromos doboz alkalmazható (5 az egyik és 5 a másik oldalon). A Syntesis Luce tokszerkezetbe a Vitro készlet segítségével beszerelhető tiszta üvegajtó is. 12

13 Syntesis ollection SYNTESIS LUE 13

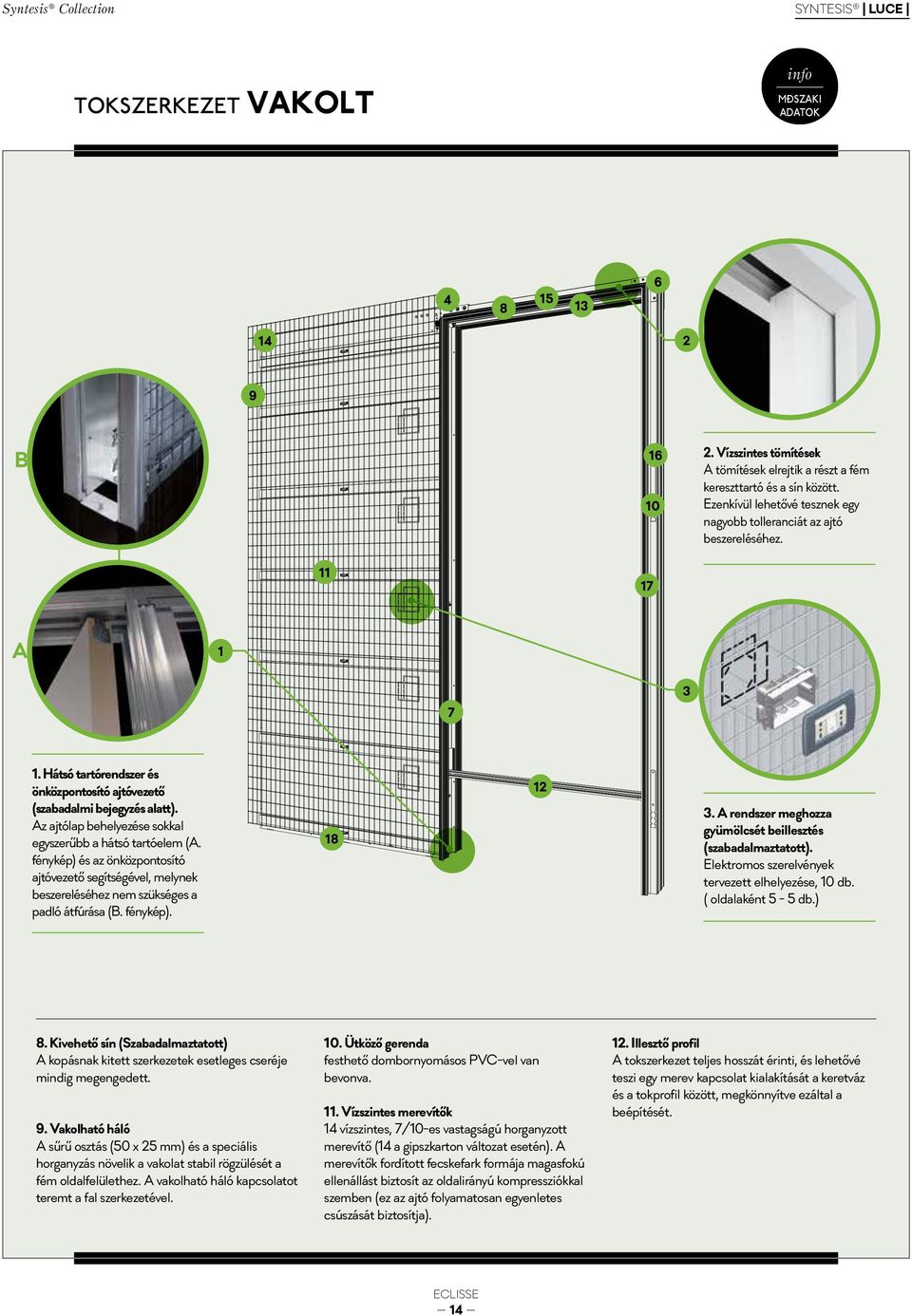

14 Syntesis ollection SYNTESIS LUE TOKSZERKEZET VAKOLT TEHNIAL MŰSZAKI ADATOK B Vízszintes tömítések A tömítések elrejtik a részt a fém kereszttartó és a sín között. Ezenkívül lehetővé tesznek egy nagyobb tolleranciát az ajtó beszereléséhez A Hátsó tartórendszer és önközpontosító ajtóvezető (szabadalmi bejegyzés alatt). Az ajtólap behelyezése sokkal egyszerűbb a hátsó tartóelem (A. fénykép) és az önközpontosító ajtóvezető segítségével, melynek beszereléséhez nem szükséges a padló átfúrása (B. fénykép) A rendszer meghozza gyümölcsét beillesztés (szabadalmaztatott). Elektromos szerelvények tervezett elhelyezése, 10 db. ( oldalaként 5-5 db.) 8. Kivehető sín (Szabadalmaztatott) A kopásnak kitett szerkezetek esetleges cseréje mindig megengedett. 9. Vakolható háló A sűrű osztás (50 x 25 mm) és a speciális horganyzás növelik a vakolat stabil rögzülését a fém oldalfelülethez. A vakolható háló kapcsolatot teremt a fal szerkezetével. 10. Ütköző gerenda festhető dombornyomásos PV-vel van bevonva. 11. Vízszintes merevítők 14 vízszintes, 7/10-es vastagságú horganyzott merevítő (14 a gipszkarton változat esetén). A merevítők fordított fecskefark formája magasfokú ellenállást biztosít az oldalirányú kompressziókkal szemben (ez az ajtó folyamatosan egyenletes csúszását biztosítja). 12. Illesztő profil A tokszerkezet teljes hosszát érinti, és lehetővé teszi egy merev kapcsolat kialakítását a keretváz és a tokprofil között, megkönnyítve ezáltal a beépítését. 14

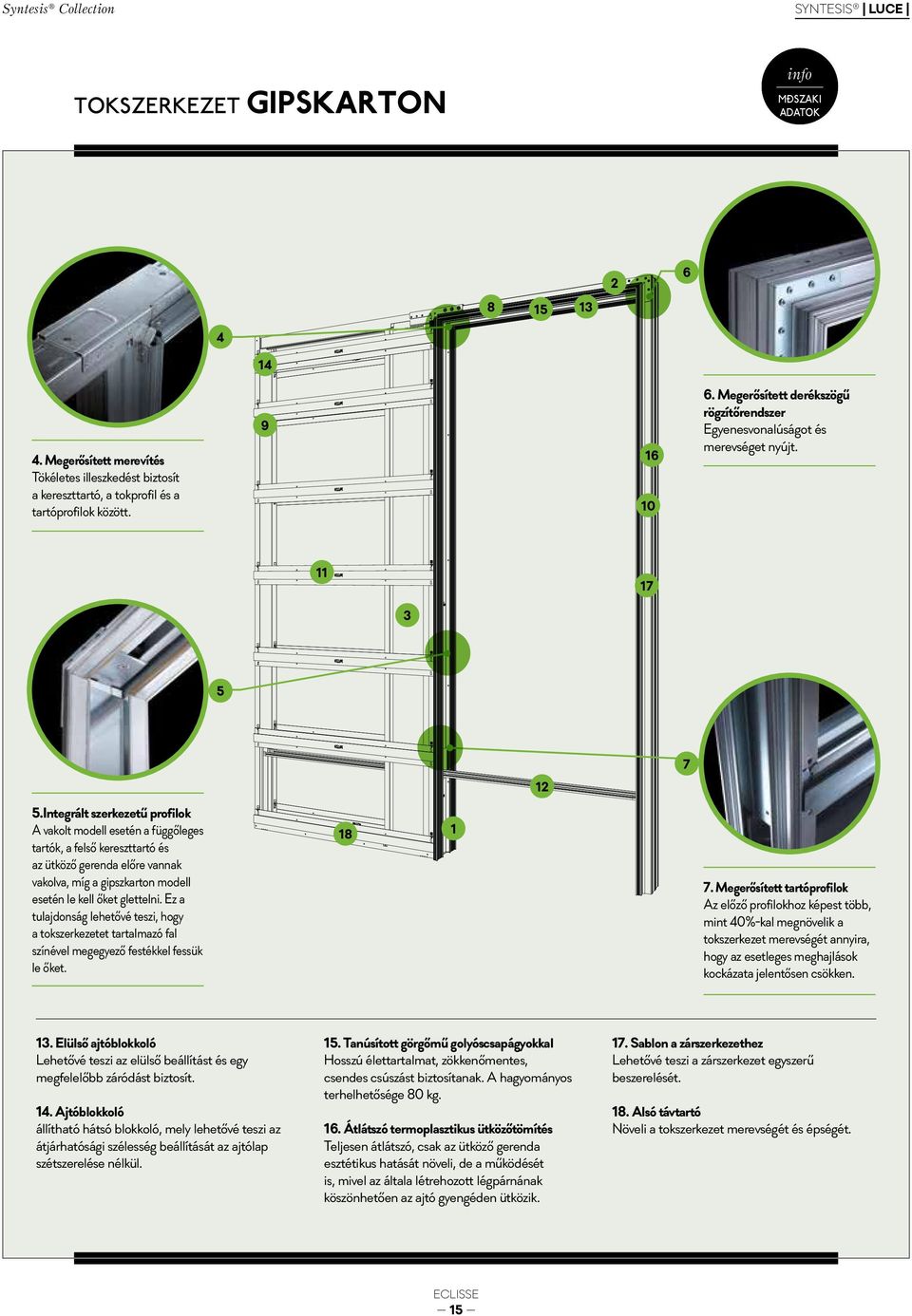

15 Syntesis ollection SYNTESIS LUE TOKSZERKEZET GIPSKARTON TEHNIAL MŰSZAKI ADATOK Megerősített merevítés Tökéletes illeszkedést biztosít a kereszttartó, a tokprofil és a tartóprofilok között Megerősített derékszögű rögzítőrendszer Egyenesvonalúságot és merevséget nyújt Integrált szerkezetű profilok A vakolt modell esetén a függőleges tartók, a felső kereszttartó és az ütköző gerenda előre vannak vakolva, míg a gipszkarton modell esetén le kell őket glettelni. Ez a tulajdonság lehetővé teszi, hogy a tokszerkezetet tartalmazó fal színével megegyező festékkel fessük le őket Megerősített tartóprofilok Az előző profilokhoz képest több, mint 40%-kal megnövelik a tokszerkezet merevségét annyira, hogy az esetleges meghajlások kockázata jelentősen csökken. 13. Elülső ajtóblokkoló Lehetővé teszi az elülső beállítást és egy megfelelőbb záródást biztosít. 14. Ajtóblokkoló állítható hátsó blokkoló, mely lehetővé teszi az átjárhatósági szélesség beállítását az ajtólap szétszerelése nélkül. 15. Tanúsított görgőmű golyóscsapágyokkal Hosszú élettartalmat, zökkenőmentes, csendes csúszást biztosítanak. A hagyományos terhelhetősége 80 kg. 16. Átlátszó termoplasztikus ütközőtömítés Teljesen átlátszó, csak az ütköző gerenda esztétikus hatását növeli, de a működését is, mivel az általa létrehozott légpárnának köszönhetően az ajtó gyengéden ütközik. 17. Sablon a zárszerkezethez Lehetővé teszi a zárszerkezet egyszerű beszerelését. 18. Alsó távtartó Növeli a tokszerkezet merevségét és épségét. 15

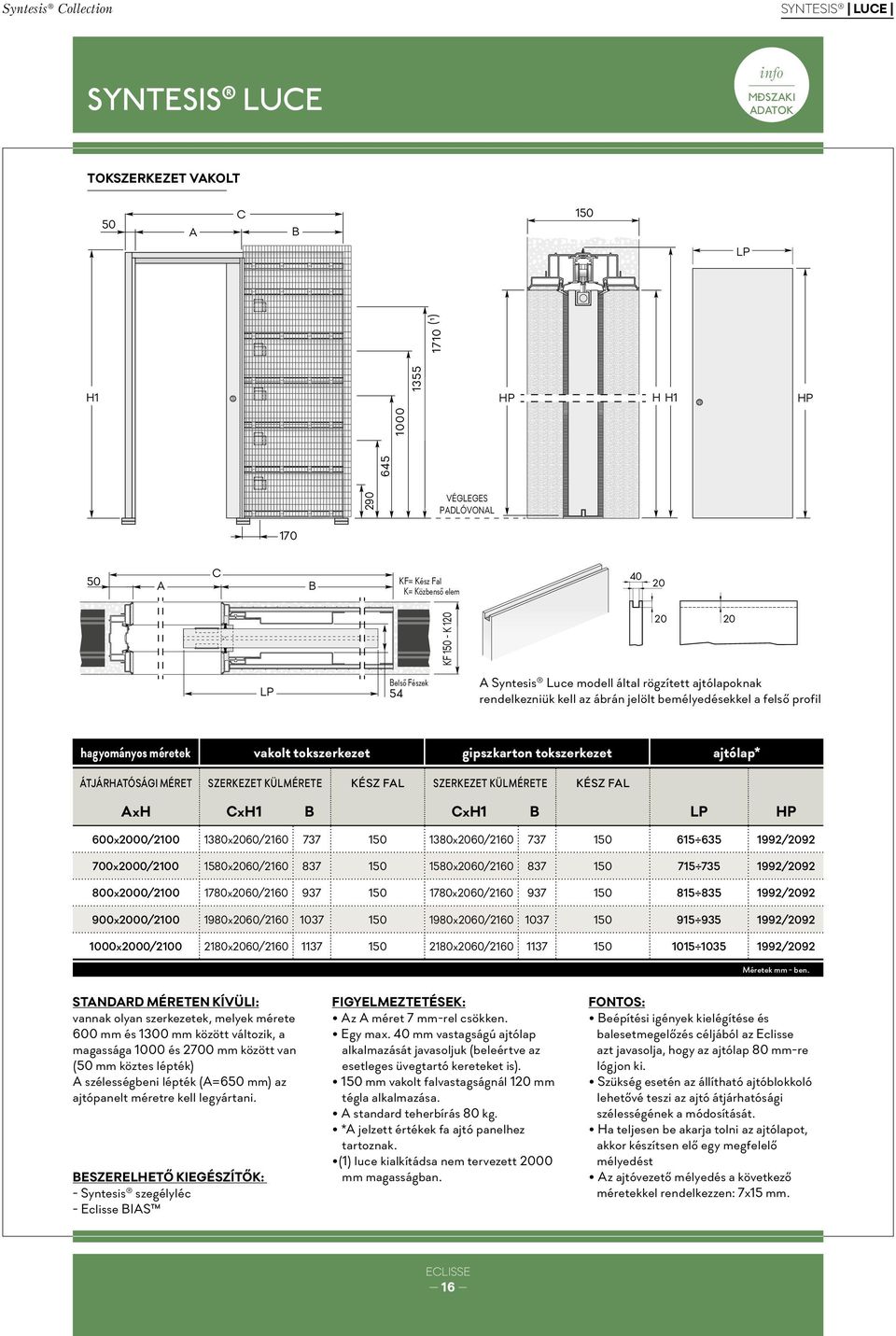

16 Syntesis ollection SYNTESIS LUE SYNTESIS LUE TEHNIAL MŰSZAKI ADATOK TOKSZERKEZET VAKOLT 50 A B 150 LP H ( ¹ ) 1355 HP H H1 HP VÉGLEGES PADLÓVONAL A B KF= Kész Fal K= Közbenső elem KF K LP Belső Fészek 54 A Syntesis Luce modell által rögzített ajtólapoknak rendelkezniük kell az ábrán jelölt bemélyedésekkel a felső profil hagyományos méretek vakolt tokszerkezet gipszkarton tokszerkezet ajtólap* ÁTJÁRHATÓSÁGI MÉRET SZERKEZET KÜLMÉRETE KÉSZ FAL SZERKEZET KÜLMÉRETE KÉSZ FAL AxH xh1 B xh1 B LP HP 600x2000/2 1380x2060/ x2060/ / x2000/2 1580x2060/ x2060/ / x2000/2 1780x2060/ x2060/ / x2000/2 1980x2060/ x2060/ /2092 0x2000/2 2180x2060/ x2060/ /2092 Méretek mm - ben. STANDARD MÉRETEN KÍVÜLI: vannak olyan szerkezetek, melyek mérete 600 mm és 1300 mm között változik, a magassága 0 és 2700 mm között van (50 mm köztes lépték) A szélességbeni lépték (A=650 mm) az ajtópanelt méretre kell legyártani. BESZERELHETŐ KIEGÉSZÍTŐK: - Syntesis szegélyléc - Eclisse BIAS FIGYELMEZTETÉSEK: Az A méret 7 mm-rel csökken. Egy max. 40 mm vastagságú ajtólap alkalmazását javasoljuk (beleértve az esetleges üvegtartó kereteket is). 150 mm vakolt falvastagságnál 120 mm tégla alkalmazása. A standard teherbírás 80 kg. *A jelzett értékek fa ajtó panelhez tartoznak. (1) luce kialkítádsa nem tervezett 2000 mm magasságban. FONTOS: Beépítési igények kielégítése és balesetmegelőzés céljából az Eclisse azt javasolja, hogy az ajtólap 80 mm-re lógjon ki. Szükség esetén az állítható ajtóblokkoló lehetővé teszi az ajtó átjárhatósági szélességének a módosítását. Ha teljesen be akarja tolni az ajtólapot, akkor készítsen elő egy megfelelő mélyedést Az ajtóvezető mélyedés a következő méretekkel rendelkezzen: 7x15 mm. 16

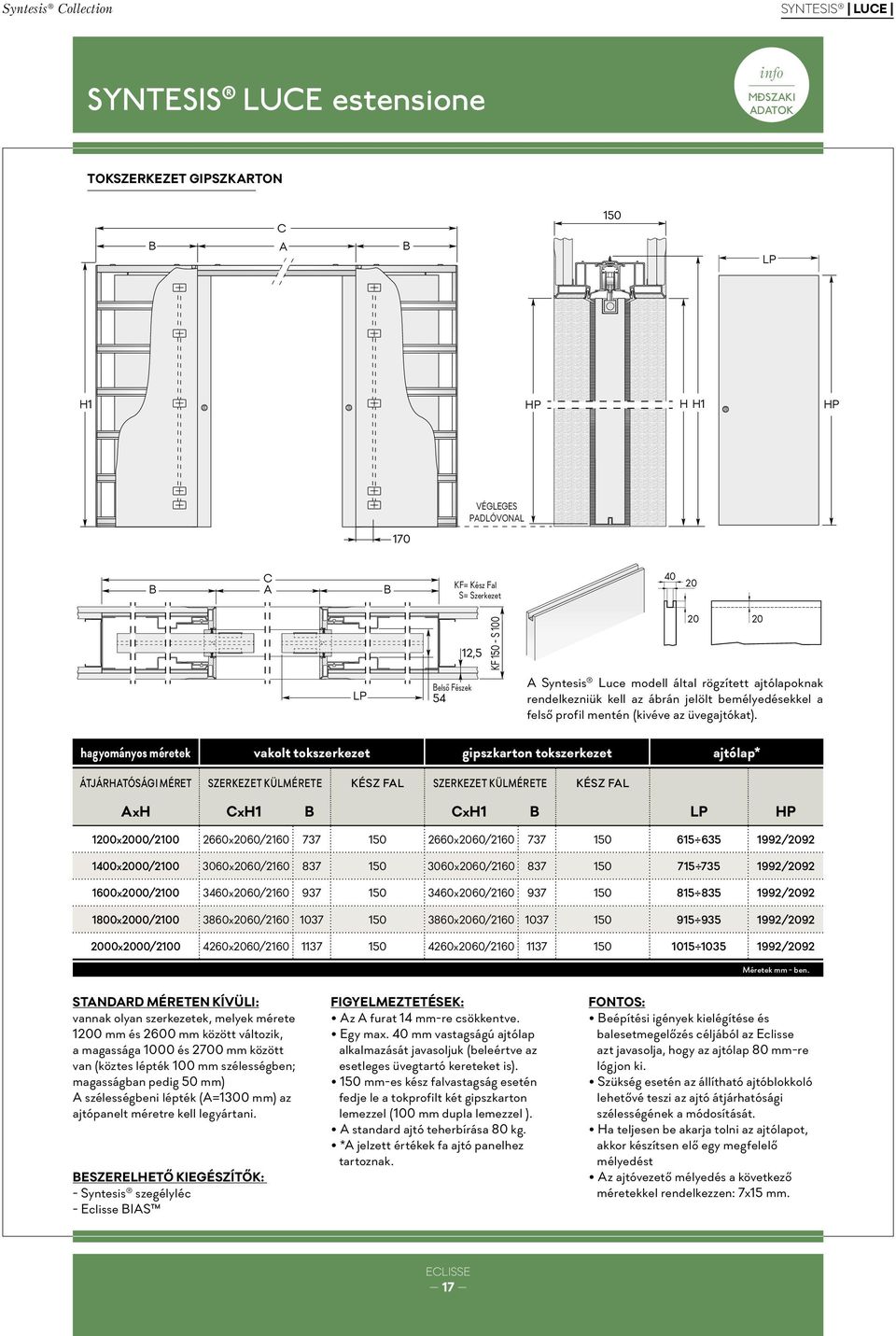

17 Syntesis ollection SYNTESIS LUE SYNTESIS LUE estensione TEHNIAL MŰSZAKI ADATOK TOKSZERKEZET GIPSZKARTON B A B 150 LP H1 HP H H1 HP VÉGLEGES PADLÓVONAL 170 B A B KF= Kész Fal S= Szerkezet ,5 KF S LP Belső Fészek 54 A Syntesis Luce modell által rögzített ajtólapoknak rendelkezniük kell az ábrán jelölt bemélyedésekkel a felső profil mentén (kivéve az üvegajtókat). hagyományos méretek vakolt tokszerkezet gipszkarton tokszerkezet ajtólap* ÁTJÁRHATÓSÁGI MÉRET SZERKEZET KÜLMÉRETE KÉSZ FAL SZERKEZET KÜLMÉRETE KÉSZ FAL AxH xh1 B xh1 B LP HP 1200x2000/2 2660x2060/ x2060/ / x2000/2 3060x2060/ x2060/ / x2000/2 30x2060/ x2060/ / x2000/2 3860x2060/ x2060/ / x2000/2 4260x2060/ x2060/ /2092 Méretek mm - ben. STANDARD MÉRETEN KÍVÜLI: vannak olyan szerkezetek, melyek mérete 1200 mm és 2600 mm között változik, a magassága 0 és 2700 mm között van (köztes lépték mm szélességben; magasságban pedig 50 mm) A szélességbeni lépték (A=1300 mm) az ajtópanelt méretre kell legyártani. BESZERELHETŐ KIEGÉSZÍTŐK: - Syntesis szegélyléc - Eclisse BIAS FIGYELMEZTETÉSEK: Az A furat 14 mm-re csökkentve. Egy max. 40 mm vastagságú ajtólap alkalmazását javasoljuk (beleértve az esetleges üvegtartó kereteket is). 150 mm-es kész falvastagság esetén fedje le a tokprofilt két gipszkarton lemezzel ( mm dupla lemezzel ). A standard ajtó teherbírása 80 kg. *A jelzett értékek fa ajtó panelhez tartoznak. FONTOS: Beépítési igények kielégítése és balesetmegelőzés céljából az Eclisse azt javasolja, hogy az ajtólap 80 mm-re lógjon ki. Szükség esetén az állítható ajtóblokkoló lehetővé teszi az ajtó átjárhatósági szélességének a módosítását. Ha teljesen be akarja tolni az ajtólapot, akkor készítsen elő egy megfelelő mélyedést Az ajtóvezető mélyedés a következő méretekkel rendelkezzen: 7x15 mm. 17

18 Syntesis ollection SYNTESIS LINE BATTENTE SYNTESIS LINE BATTENTE A Syntesis Line battente az a megoldás, mely lehetővé teszi egy nyílóajtó - tapéta ajtó falmenti beépítését ajtókeretek, profilvédők és keretek nélkül. Az egyéni ízlésnek megfelelően az ajtókat lefestheti a fallal megegyező színnel, hogy teljesen elrejtse őket a szem elől, és így a fal többi részével teljesen mimetizálhatja a tökéletes folytonosság és a formális szigor érdekében. Eltérő esetben az ajtólapok lelakkozhatók vagy díszíthetők festéssel úgy, hogy kiemelje őket és igazi formatervezési elemekké váljanak. Ugyanezekkel az esztétikai és szerkezeti tulajdonságokkal rendelkeznek a keret nélküli Syntesis Line és Syntesis Luce rejtett ajtók is. A tolóajtók és a szárnyasajtók kombinációja lehetővé teszik egy tökéletesen koherens és minimális eredmény elérését. / 03 18

19 Syntesis ollection SYNTESIS LINE BATTENTE 19

20 Syntesis ollection SYNTESIS LINE BATTENTE ALUMÍNIUM TOKSZERKEZET BATTENTE TEHNIAL MŰSZAKI ADATOK Időálló Az alumínium tokszerkezet először az oxidáció megelőzése érdekében foszfátozásra kerül, majd primerrel kerül bevonásra, mely elősegíti a festékek megtapadását db állítható lemezke A lemezkék magassága állítható, és úgy lettek tervezve, hogy kényelmesen rögzíthetők legyenek a falba Nagyon erős tokszerkezet A tokszerkezet profiljának súlya kb. 2 kg/m. 6. Márka A tokszerkezet a márka jelenlétének köszönhetően ismerhető fel Repedésmentes A tokszerkezet profilja úgy lett tervezve, hogy elkerülje a repedések képződését. 4. OSB 3 panellek távtartók 25 mm vastagságú panellek, melyek derékszögű rögzítőrendszerekkel kerülnek rögzítésre a stabilitás és a tokszerkezet beállítása érdekében. 7. -as kvóta Jelen van, hogy megkönnyítse a szerelő számára a 0 kvóta felismerését. ELŐNYÖK: UNIO tokszerkezet gipszkartonos és vakolt verziókhoz; műanyag védőburkolattal szállítva, mely megakadályozza, hogy a munkaterületen beszennyeződjön vagy megkarcolódjon; a tokszerkezeten és nem az ajtón alkalmazható ütközőtömítések. Stabilak, könnyen beszerelhetőek, puhák, és esztétikusan tetszetősek; pántfedők a pántok vakolattól való védelmére (húzós verzió); -as kvóta. elérhető Estensione nyíló, két szárnyú verzióban 20

21 Syntesis ollection SYNTESIS LINE BATTENTE AZ AJTÓ BATTENTE TEHNIAL MŰSZAKI ADATOK AZ AJTÓ Primerrel van bevonva, hogy elősegítse a falfesték és a (matt vagy fényes) lakk megtapadását.; dupla tömör fallal rendelkező üreges ajtó a merevség növelése érdekében FESZÍTŐ RÚD* Speciális, bármely pillanatban beállítható szerkezet, mely az ajtólapot folyamatosan kifeszítve tartja, így biztosítva a tökéletes egyvonalúságot a fallal. y z x A MÁGNESES ZÁRSZERKEZET Mágneses zárszerkezet Modern tervezéssel és minimális vonalakkal, hogy síkban maradjon, és záródáskor hihetetlen csendességet biztosít. Excentrikus ütköző Minimalista tervezés, síkban marad Excentrikus: lehetővé teszi az apró beszerelési tökéletlenségek megszüntetését, és az ajtó tökéletes záródását biztosítja N.B.: szériában zár nélkül vagy kulccsal kapható. Kérésre zárszerkezettel is kapható A PÁNTOK 3 tengelyen (magasság, szélesség, mélység) állítható 3 pánt a kerületi nyílás tökéletes kalibrálása érdekében. N.B.: amennyiben az ajtólap súlya meghaladja az 50 kg-ot (max 65 kg), 4 db pánt szükséges AZ AJTÓ: a márka jelenlétének köszönhetően ismerhető fel; univerzális kialakítás, mely a nyílásirányhoz adaptálható; 45 mm-es vastagság; Perem a teljes kerület mentén; *H = 2000mm-es magasságtól kezdődően rendelhető kiegészítő: ajtózáró ( teljesen láthatatlan kívülről) 21

22 Syntesis ollection SYNTESIS LINE BATTENTE Nyíló ajtó nyitása TEHNIAL MŰSZAKI ADATOK TIPOLÓGIÁK: NYITÁSI LEHETŐSÉG SYNTESIS LINE BATTENTE MŰSZAKI TULAJDONSÁGOK Bal Jobb KIFELÉ NYÍLÓ TAPÉTAAJTÓ Bal Jobb TIPOLÓGIÁK: KERESZTTARTÓS VAGY KERESZTTARTÓ NÉLKÜLI A Syntesis Line battente különlegessége az is, hogy az ajtót a plafonig lehet szerelni kereszttartóval vagy kereszttartó nélkül, hogy az ajtó, a fal és a plafon között egy tökéletes illeszkedési hatást érjen el. A Syntesis Line estensione nyílóajtó csak áthidalóval rendelhető. Kereszttartós Kereszttartó nélküli 22

23 Syntesis ollection SYNTESIS LINE BATTENTE Nyíló ajtó nyitása TEHNIAL MŰSZAKI ADATOK TIPOLÓGIÁK: NYITÁSI LEHETŐSÉG BATTENTE ESTENSIONE SYNTESIS LINE ESTENSION NYÍLÓAJTÓ BAL OLDALI ALJÓ TOLNI - A JOBB OLDALSZÁRYN FIX BAL OLDALI AJTÓ HÚZNI - JOBB OLDALSZÁRNY FIX SYNTESIS LINE ESTENSION NYÍLÓAJTÓ JOBB OLADALSZÁRNY TOLNI - BAL OLDALI SZÁRNY FIX JOBB OLDALI AJTÓ HÚZNI - BAL OLDALSZÁRNY FIX SAK ÁTHIDALÓVAL RENDELKEZŐ MODELL A Syntesis Line estensione nyílóajtó csak áthidalóval rendelhető. Kereszttartós A Syntesis Line Estensione fix ajtó csak gyári kilinccsel rendelhető. 23

24 Syntesis ollection SYNTESIS LINE BATTENTE A felhelyezése TEHNIAL MŰSZAKI ADATOK SZÁLLÍTÁSI MÓD KIT FERRAMENTA KIT FERRAMENTA TELJES KÉSZLET A kereskedelemben kapható KÉSZLET tartalmazza a tokszerkezetet, az ajtót és a vasárukat. EGYES ELEMEK SZERELÉSI KIT KIT FERRAMENTA = Excentrikus ütköző A vasárú készlet tartalma: egy tömítés, egy zárszerkezet, egy ütköző, 3 pánt, 3 pánt burkolat és egy csomag csavar. SHLEGEL AQUAMA 9111 tömítés, 6,6 m hosszú, méretre kell vágni. Zárszerkezet Pántok Pánt burkolatok Egy csomag csavar AJTÓBEHÚZÓ Az ajtóbehúzó kívülről teljesen láthatatlan négy típusban rendelhető: megállítóval, megállító nélkül, jobbos, balos Az ajtóbehúzó felszerelése megkívánja a vázon való kialakítást ugyanúgy ahogy az ajtópanelen is. ajtóbehúzó ALULRÓL NÉZVE A váz felső áthidalójára szerelt kar. FELÜLNÉZETBŐL Az ajtópanelbe épített ajtóbehúzó részlete. 24

25 SYNTESIS LINE BATTENTE 27 A felhelyezése Syntesis ollection 27 TEHNIAL MŰSZAKI ADATOK BEFELÉ NYÍLÓ KIFELE NYÍLÓ Tokszerkezet vakolt falhoz Tokszerkezet vakolt falhoz / 125/ Rögzítőlemezkék Rögzítőlemezkék Tokszerkezet gipszkarton falhoz egy lemezzel 35 A kész fal vastagsága mm Tokszerkezet gipszkarton falhoz egy lemezzel A kész fal vastagsága mm Tokszerkezet gipszkarton falhoz két lemezzel A kész fal vastagsága mm Tokszerkezet gipszkarton falhoz két lemezzel A kész fal vastagsága 125/150 mm Tokszerkezet gipszkarton falhoz két lemezzel A kész fal vastagsága 125/150 mm / A tokszerkezet vakolt és gipszkarton falakhoz is alkalmazkodik. Vakolt falak esetén a 6 db lemezke bevakolásra kerül a falbankialakított megfelelő mélyedésekbe. Gipszkarton falak esetén a tokszerkezet csavarokkal rögződik a fém rögzítéshez a már meglévő nyílásokon keresztül. 125/ / 125/ / / Tokszerkezet gipszkarton falhoz két lemezzel A kész fal vastagsága mm / / / 125/

26 Syntesis ollection SYNTESIS LINE BATTENTE MÉRETEI BATTENTE TEHNIAL MŰSZAKI ADATOK TOKSZERKEZET KERESZTTARTÓVAL TOKSZERKEZET KERESZTTARTÓ NÉLkÜL KÉSZ MENNYEZET KÉSZ MENNYEZET BEFELE NYÍLÓ RE URA H HP H1 HP H1 LP LP H=H1 H=H1 HP HP L KÉSZ PADLÓSZINT KÉSZ PADLÓSZINT TOKSZERKEZET KERESZTTARTÓVAL TOKSZERKEZET KERESZTTARTÓ NÉLkÜL KÉSZ MENNYEZET KÉSZ MENNYEZET KIFELE NYÍLÓ RE URA L HP H1 HP H H1 H=H1 HP H=H1 HP LP LP KÉSZ PADLÓSZINT KÉSZ PADLÓSZINT TOKSZERKEZET KERESZTTARTÓVAL TOKSZERKEZET KERESZTTARTÓ NÉLkÜL ÁTJÁRHATÓSÁGI MÉRET SZERKEZET KÜLMÉRETE AJTÓLAP - SP.45 mm ÁTJÁRHATÓSÁGI MÉRET SZERKEZET KÜLMÉRETE AJTÓLAP - SP.45 mm L H H1 LP HP L H H1 LP HP 600 2/ / / RE SO 650 2/ / / / / / LP 750 LP 2/2400 HP H / / H=H1 766 HP 2693 H HP H1 H=H1 HP 800 2/ / / / / / / / / L 950 2/ / / / / / magasság szerinti intervallumok 1800 mm-től 2700 mm-ig 50 mm-ként kereszttartós verzió esetén függőlegesen az akadály mindig mm-rel nagyobb mint a h nyílás kereszttartós verzió esetén 2700 mm magas verziójú és 2654 mm-es ajtónyílású Méretek mm - ben. változat is kapható a nyíló Estensione modell csak áthidalóval rendelhető RE 26 L HP H H1 H=H1 HP

27 Syntesis ollection SYNTESIS LINE BATTENTE MÉRETEI BATTENTE ESTENSION TEHNIAL MŰSZAKI ADATOK DATA TOKSZERKEZET KERESZTTARTÓVAL - TOLNI KÉSZ MENNYEZET LP2 LP1 H HP H1 L LP1 LP2 KÉSZ PADLÓSZINT L TOKSZERKEZET KERESZTTARTÓVAL - HÚZNI KÉSZ MENNYEZET L LP2 LP1 HP H H1 L LP1 LP2 KÉSZ PADLÓSZINT ÁTJÁRHATÓSÁGI MÉRET TOKSZERKEZET KERESZTTARTÓVAL SZERKEZET KÜLMÉRETE AJTÓLAP - SP.45 mm L H H1 LP1 LP2 HP / / / / / / / / / / / / / / / / / / / / / / / / / / /2404 MISURE ESPRESSE IN MM magasság szerinti intervallumok 1800 mm-től 2700 mm-ig 50 mm-ként az átjárhatósági magasságánál mindíg mm-rel magasabb a szerkezet Külső mérete. 2700mm magasságú szerkezet külmérethez 2654mm átjárhatóság tartozik. 27

28 Syntesis ollection SYNTESIS SZEGÉLYLÉ SYNTESIS SZEGÉLYLÉ A fal szélére szerelt szegélyléc egy innovatív ötlet, annak érdekében, hogy a lakást elegánsan, modernül és minimalistán rendezhesse be. A hagyományos szegélylécektől az különbözteti meg, hogy ez a típus a fallal egy vonalban csúszik, és nem áll ki. Így a bútorokat közvetlenül a falra lehet szerelni a szegélyléc átalakítása nélkül. A Syntesis szegélyléc megoldás felszereléséhez alakítson ki egy megfelelő bemélyedést és helyezze be a fal építésekor kilyukasztott alumínium profilokat a vakolás és a padló lefektetése előtt. A Syntesis szegélyléc tökéletes kombináció a Syntesis ollection ajtajaival, a fal síkban történő szárnyasajtókkal és a keret nélküli rejtett ajtókkal. / 04 28

29 Syntesis ollection SYNTESIS SZEGÉLYLÉ 29

30 Syntesis ollection SYNTESIS SZEGÉLYLÉ SYNTESIS SZEGÉLYLÉ TEHNIAL MŰSZAKI ADATOK MŰSZAKI TULAJDONSÁGOK A profilok 60 mm-es standard magasságú szegélylécekhez készültek Nagyobb magasság esetében elegendő a profilokat a zéró kvóta fölé helyezni. Az alumínium profilok háromkamrás szerkezettel rendelkeznek, mely stabilitást biztosít és lehetővé teszi a profilok közötti tökéletes illeszkedést a megfelelő csatlakozóelemek segítségével. A profilok falhoz való rögzítéséhez használjon megfelelő strukturális ragasztóanyagot. Gipszkarton fal esetében a megfelelően kilyukasztott profilokat csavarokkal kell rögzíteni. LINEÁRIS PROFILOK Falra rögzítendő 2000 mm-es alumínium rudak ,5 12,5 12,5 12,5 12,5 12,5 A szegélyléchez tartozó hasznos magasság: 58 mm 15 9,5 15 9, , ,5 12,5 12,5 9, ,5 9, ,5 9, , Épített falra szerelt szegélyléc Egy gipszkarton lemezre szerelt szegélyléc Gipszkarton falra szerelt szegélyléc dupla lemez PROFILOKHOZ VALÓ SATLAKOZÓELEMEK LINEÁRIS SATLAKOZÓELEM SATLAKOZÓELEM BELSŐ SAROKHOZ A B B A B SATLAKOZÓELEM KÜLSŐ SAROKHOZ SATLAKOZÓELEM LÉPSŐKHÖZ 30

31 Syntesis ollection SYNTESIS SZEGÉLYLÉ SYNTESIS SZEGÉLYLÉ TEHNIAL MŰSZAKI ADATOK VÉGPROFILOK SYNTESIS LINE TOLÓAJTÓ ÉS A SYNTESIS LUE TOKSZERKEZETEKHEZ Minden csomagolás 4 szükséges végprofilt tartalmaz SYNTESIS LINE tolóajtó vagy a SYNTESIS LUE tokszerkezetekhez. Profilok hosszúsága: 160 mm A B Hagyományos szegélyléc Syntesis szegélyléc VÉGPROFILOK SYNTESIS LINE SZÁRNYASAJTÓKHOZ Minden csomag tartalmaz 4 profilt ami megfelel minden Syntesis Line nyílóajtó szerkezethez. Profilok hosszúsága: 160 mm Hagyományos szegélyléc Syntesis szegélyléc LED VILÁGÍTÁS ALKALMAZÁSA (a led nincs mellékelve) A SYNTESIS szegélyléc hátulról 15 megvilágítható led lámpákkal és így útjelzők lehetnek. 12,5 12,5 12,5 15 A szegélylécnek rendelkeznie kell egy 25 mm magas és 4 mm mély 9,5bemélyedéssel (lásd az oldalsó ábrát). 9, Rögzítse a led szalagot a bemélyedés alsó részébe (lásd az oldalsó ábrát). 85 A fény haladása miatt a szegélyléc magassága kb. 2 mm-rel csökken , Led szalag ~

32 Syntesis ollection SYNTESIS LINE BATTENTE LAKKOS TEHNIAL LAKKOS PRIMERREL KIALALKÍTOTT AJTÓK A fa ajtópanelek nyíló és toló verzióban rendelhetőek (RAL 9010) lakkos fehér opál vagy primer festetlen amit a falhoz igazítva lehet egyedileg kialakítani akár azzal megegyező színűre FEHÉR RAL 9010 PRIMER ZÁRÓ KIT NYÍLÓ AJTÓ KILINSEK AJTÓHÚZÓ KILINS KILINS KULSLYUK FURATTAL EGYOLDALT ZÁRODÓ NYOMÓKILINS (GOMBBAL) TOLÓ ASSIOPERA ZÁR NÉLKÜL KULSLYUK FURATTAL ZÁR NÉLKÜL ZÁRRAL KIEGÉSZÍTVE 32

33 Syntesis ollection SYNTESIS LINE BATTENTE SILK ÜVEGAJTÓ ALUMÍNIUM VÁZZAL A SYNTSIS LINE NYÍLÓHOZ A Silk ajtó opál allumínium struktúrából áll két 4mm-es üveglemezzel össze építve ami 4mm-es extra világos fényes ( egyik kívül a másik belül). Kilincs A Silk ajtóanelhez tartozó kilincs különleges szatinált alumínium-króm speciális üvegszálas bevonatú. KIALAKÍTÁS ÜVEGEK DEKORÁLAK RETROLAKKOZOTTAK FÉNYES LAKKOZOTT ÜVEGEK OPÁL LAKKOZOTT ÜVEGEK GRIGLIE BIANO RIGHE BIANO LINEE BIANO FIORI BIANO SINAPSI BIANO BIANO BIANO GRIGLIE NERO RIGHE NERO LINEE NERO FIORI NERO SINAPSI NERO NERO NERO GRIGLIE PERLA RIGHE PERLA LINEE PERLA FIORI PERLA SINAPSI PERLA PERLA PERLA GRIGLIE SETA RIGHE SETA LINEE SETA FIORI SETA SINAPSI SETA SETA SETA 33

34 Syntesis ollection SYNTESIS PLUS TEHNIAL + Fedezze fel a VITRO készletet aminek segítségével üveg tolóajtót alakíthat ki a Syntesis Line és a Syntesis Luce tolóajtókból. VITRO keret nélküli üveglap adaptáló saválló borítást, festhető alumínium elemeket és szürke kefét tartalmaz. Megjegyzés: A szettben megtalálható olyan speciális kiegészítő is aminek a segítségével a fa ajtólaphoz előkészített szerkezeti vastagságot csökkenteni lehet az üveglap vastagságára. ( 10 mm.)vitro nem tartalmaz üveglapot és fogantyút vagy zárat. + Az Eclisse BIAS az első lengéscsillapító falba rejtett tolóajtókhoz, mely a sín belsejébe van integrálva. A kívülről nem látható Eclisse BIAS egy olajos dugattyúval van ellátva, mely lassítja és gyengéden kíséri az ajtó záródási fázisát. Az üvegből vagy fából készült ajtólapokra kerül felszerelésre, és 40 kg-ig biztosítja a zárodásukat. sak a Syntesis Line tolóajtókhoz és Syntesis Luce ajtókhoz.
