1 Villanypásztor katalógus Biztonságos villanypásztor rendszerek Villanypásztor megoldás minden állatfajhoz

2 Mi kell ahhoz, hogy állatait biztonságban tudhassa? Ha már próbált becserkészni legelőről megszökött állatot, biztosan megérti, hogy mekkora jelentősége van egy megfelelően működő villanypásztornak. A villanypásztor maga persze nem újdonság. Ám nem egyszerű feladat olyan villanypásztort telepíteni, mely megfelelően működik és az állatok is tiszteletben tartják, hiszen a hatékonyságát sok tényező befolyásolhatja. A DeLaval 30 éve nyújt segítséget villanypásztorok tervezésében, így számunkra nem jelent problémát egy hatékony rendszer kialakítása. Ez természetesen egyúttal azt is jelenti, hogy rendelkezünk a villanypásztor alkatrészek és kiegészítők teljes választékával - legyen szó akár egy erős gerjesztőről, feszültségmérőről vagy egy egyszerű gumikalapácsról- kiváló DeLaval minőségben. Lapozzon bele katalógusunkba, hogy elképzelései körvonalazódhassanak, majd keressen minket. Közösen kialakítjuk azt a villanypásztor rendszert, amellyel biztonságban tudhatja állatait. A DeLaval a Tetra Laval csoport tagja.

3 03 Működése Minden, amit a villanypásztorról tudni érdemes 8 06 Összeszerelés Hogyan telepítsünk állandó kerítést? 42 Javaslatok Szarvasmarhák, lovak, juhok és vadállatok 48 Biztonság 21 Vezetékek és szalagok Prémium, standard és basic termékek 36 Szigetelők Szigetelje kerítését a legjobb szigetelőkkel! 49 Útmutató a tervezéshez Tervezzünk villanypásztor kerítést! 34 Póznák Üvegszálas, acél- és műanyag póznák, juhkerítés 46 Nehéz körülmények Túl száraz, túl sziklás, túl hideg 04 Alkatrészek, melyek nélkülözhetetlenek a hatékony működéshez 11 Gerjesztők Milyen gerjesztőt vegyek? 52 Hibakeresés Mit ellenőrizzünk? Nem minden termék kapható Magyarországon. Bővebb információért kérjük, forduljon márkaképviseleteinkhez. Az kiadványban szereplő esetleges hibákért felelősséget nem vállalunk.

4 A szomszéd fűje mindig zöldebb. Az állatok tudják, hogy mit akarnak; okosabbak, mint gondolnánk. Hamar megtanulják tiszteletben tartani a villanypásztor által jelölt határokat. De csak akkor, ha az megfelelően működik. Ha nem, az állatok mindig a szomszéd zöldebbnek látszó füvét legelik majd. Ahhoz, hogy a villanypásztor az elvárt elrettentő hatást elérje, két dologra van szükség. Alkatrészek és kiegészítők széles választékára, hogy az adott viszonyoknak pontosan megfelelő villanypásztor kerüljön telepítésre valamint egy szakértő partnerre a tervezéshez és a fenntartáshoz. 2 How it works

5 A rendszer működése A villanypásztor lehet a legolcsóbb módja az állatok biztonságos elhelyezésének, ám a megfelelő árammennyiség keringtetése a rendszerben nem is annyira egyszerű feladat. 1. ábra R: vezeték R: fű/állat R: föld Az alapelvek Mint minden áramkör, a villanypásztor is csak akkor működik, ha zárt. A kerítés pedig csak abban az esetben zárul, ha érintkezik valamivel. A gerjesztő elektromos áramot juttat a kerítésbe. Amint egy állat hozzáér a kerítéshez, az áram egy másodperc törtrészéig átszalad az állat testén és a talajon keresztül a földelőkarókba jut, ahonnan visszakerül a gerjesztőbe. Az állat zárja az áramkört. Az elrettentő hatás elérése Hogyan lehetünk biztosak abban, hogy az állatot olyan töltés éri, melynek hatására a továbbiakban tiszteletben tartja a villanypásztor által jelölt határokat? Jó vezetőképesség Először is, jó vezetőképességű és kis ellenállású vezetékre van szükség. Íly módon biztosítjuk, hogy a töltés a kerítés teljes hosszán - a gerjesztőtöl legtávolabb eső ponton is -egyforma szintet érjen el. Hatékony földelés Másodsorban, bármilyen drága gerjesztőt és vezetéket használjunk is, a hatékony földelés elengedhetetlen. Ha a földelés nem megfelelő, kevesebb áram jut vissza a gerjesztőbe, az elektromos töltés alacsonyabb lesz, az állatok pedig nem félnek majd a kerítéshez érni. Ha kétségei vannak a földelést illetően, inkább használjon több földelőkarót Növényzet Harmadrészt, ne feledkezzünk meg a növényzetről sem, mely esetleg érintkezhet a kerítéssel. A fűfélék, bokrok, belógó ágak ellophatják az elektromosságot a rendszerből. Ha túl sok áramot vezetnek el, az állatokhoz eljutó töltés már nem lesz elegendő az elrettentő hatás eléréséhez Ólommentes gerjesztők A DeLaval gerjesztők új generációjának ólommentes gyártási folyamata követi az EU szabványokat. Működésük megbízható szélsőséges körülmények között is. Villámhárító A villámcsapás az egyik legnagyobb veszély, mely a villanypásztor rendszert fenyegeti. Legalább egy villámhárító felszerelésével nagy mértékben csökkenthető a villámlás okozta károk előfordulásának gyakorisága. A villanypásztor hatékony működéséhez elengedhetetlen, hogy a föld és a vezeték ellenállását (mértékegysége az ohm, Ω) a lehető legalacsonyabb szinten tartsuk. Így az állatok és a növényzet ellenállása mindig magasabb lesz, a gerjesztő érzékeli a változásokat a terhelésben és megváltoztatja a működését megőrizve a magas feszültséget. Ahogy az 1. ábrán is látható a villanypásztor rendszerben az ellenállásnak (R) három fő forrása van: a vezeték, a növényzet és a föld. A gerjesztő folyamatosan érzékeli az összes ellenállást és a leadott teljestményt ehhez igazítja.. Villámhárító How it works 3

6 Milyen részekből áll a hatékonyan működő villanypásztor kerítés? A villanypásztor olyan mint egy lánc: ha csak egyetlen láncszem is gyenge, lehet bármilyen drága a gerjesztő, a kerítés nem jelent biztonságos elhelyezést állatai számára. Körültekintéssel válasszuk ki a vezetéket, szalagot vagy kötelet. Használjunk összekötőket, ahelyett, hogy csak összesodorjuk vagy összecsomózzuk a szalagokat és köteleket. Földelőkaróból használjunk inkább többet, mint kevesebbet. 1 Gerjesztő A gerjesztő a villanypásztor rendszer lelke. 2 Összekötő kábel Összeköti a hálózati gerjesztőt a kerítéssel. 3 Földelőkarók Visszajuttatják az áramot az állattól a gerjesztőbe. 4 Villámhárító Csökkenti a villámkár kockázatát. 5 Villanypásztor kerítés Kötél, szalag vagy vezeték, minél nagyobb vezetőképességű, annál jobb. 6 Szigetelők Megfelelő szigetelő használatával a kerítés hatékony, biztonságos és tartós lesz. Ideiglenes villanypásztor kerítés Faoszlopok az erős kerítéshez Hogy villanypásztor kerítésünk erős és megbízható legyen, használjunk faoszlopokat a sarkokhoz, még ideiglenes kerítés esetén is. Használjunk tartós fajtát, mint a fenyő és ne feledkezzünk meg az impregnálásról sem. Állandó kerítéseknél a kapukhoz és a hosszabb kerítésszakaszokon is javasolt a faoszlopok használata. A sarkokon és a kapuknál a póznák ajánlott mérete 100 x 2000 mm. Lehetőség szerint használjunk traktor meghajtású cölöpverőt az oszlopok behelyezéséhez. Ha kézifúróval dolgozunk, töltsük fel homokkal a lyukat az oszlop körül. Bővebb információ a 12. oldalon How it works

7 7 Kapurendszer A villanypásztor akkor is működik, ha a kapu nyitva van. 8 Kapufogantyú Problémamentes kapunyitás. 9 Kiegészítők kapuhoz A megfelelő kiegészítőkkel csökken a munkaterhelés és optimálisan működik a kerítés. 10 Kapuoszlop Javasolt méret: 100 x 2000 mm. 13 Összekötők Biztosítják az egész rendszer megfelelő működését Sarokmegoldások Biztosítják a sarkok stabilitását. 16 Póznák Bár alapvetően a kerítés típusa határozza meg, hogy milyen póznákat használjunk, a sarkokra mindenképpen érdemes faoszlopokat helyezni, még ideiglenes kerítés esetén is. 11 Földalatti kábel A kaput nem, de a kerítést áram alatt tartja, ha a kapu nyitva van. 12 Figyelmeztető tábla Használata meghatározott távolságonként kötelező How it works 5

8 Állandó villanypásztor telepítése 1 Válasszuk ki a kerítés számára legmegfelelőbb helyet. Erdőben és legelőkön nagyon fontos a terep alapos felmérése. Amennyiben lehetséges, próbáljuk egyenesben tartani a vezetéket. Enyhén kanyarodó kerítéseknél használjunk 60 mm-es közbenső póznákat. Ha szántóföld közelében kívánunk állandó villanypásztor rendszert felállítani, fontos, hogy a kerítés ne legyen túl közel hozzá. Elég helyet kell hagyni ahhoz, hogy a traktor kényelmesen megfordulhasson. 2 Távolítsuk el a növényzetet és a bozótot ott, ahol a villanypásztort kívánjuk telepíteni és próbáljuk megszüntetni a kisebb talajegyenetlenségeket. 1 3 Tervezzük meg a sarok- és végpóznák valamint a kapuk helyét. FIGYELEM: A sarkok kialakítása a villanypásztor rendszer felállításának legkényesebb része. A póznákat cm mélyen kell a talajba állítani és kaviccsal vagy homokkal körülszórni. Sekély vagy sziklás talaj esetén a sarkot javasolt megtámasztani. 4 Annak érdekében, hogy a kerítés teljesen egyenes legyen, húzzunk ki egy vezetéket a sarokpóznák között, így jelölve meg a többi pózna helyét. Ha a kerítés enyhén kanyarodik a póznák helyét szemmértékkel állapítsuk meg. Ebben az esetben ajánlott, hogy a kerítés felállítását két ember végezze A póznákat egymástól nagyjából 6 méterre helyezzük el. Ha a talaj nagyon egyenetlen, csökkenteni kell a póznák közti távolságot. Teljesen sima és egyenes talaj esetén a póznák közti távolságot 7-8 méterre növelhetjük. 2 6 Jelöljük meg a vezeték kívánt magasságát a sarok- és kerítéspóznákon. A vezetékek magassága és a kötelek száma attól függ, milyen állatok számára készül a kerítés. (Lsd 13. oldal) 7 Erősítsük fel a szigetelőket. 6 Installation

9 11 8 A vezetéket helyezzük a szigetelőre. A sarkokon és végeken használjunk csőszigetelőt vagy sarokszigetelőket Vezetékfeszítők segítségével feszítsük ki a vezetékeket. 10 A vezetékeket minden szakaszon össze kell kapcsolni egymással legalább egy helyen, melyhez vezeték összekötő használata javasolt. Egy szakasz a vezeték hosszát jelenti, mielőtt azt levágnánk és kifeszítenénk. Egy szakasznak minden esetben vég- vagy sarokpóznával kell kezdődnie és végződnie. Egy szakasz ne legyen hosszabb 400 méternél, kivéve teljesen sík terepen, ahol a szakaszok valamivel hosszabbak lehetnek. Ahol sok sarok van, ott rövidebb szakaszok kialakítása javasolt A gerjesztőket lehetőleg belső térben helyezzük el, hogy azokat minden nap ellenőrizni lehessen. Megfelelő földelő és összekötő kábel szükséges a földelés és a gerjesztő csatlakozóihoz A földelést nedves helyen kell elhelyezni, a kerítés közelében (de nem esőcsatornával felszerelt épületfalak mentén). Legalább 3 földelőkarót használjunk. Az esetek többségében 3-4 földelőkaró szükséges állandó villanypásztor rendszer kialakításához, de nagy teljesítményű gerjesztők esetén használjunk ötöt vagy többet. FIGYELEM! Ha a kerítés nagyon hosszú, szükség lehet egy plusz vezeték beépítésésre. Feszítsünk ki egy acél vezetéket 15 cm-re a földtől és csatlakoztassuk a földelőpóznákhoz méterenként. Installation 7

10 Különböző kerítések különböző állatfajokhoz Milyen magas legyen a kerítés, ha sertéseket tartunk? És ha szarvasmarhát? Hány vezeték tartja távol a farkasokat? Szarvasmarha Szarvas 150cm 90 cm 50 cm 1-2 szál 110cm 70cm 30cm 3-4 szál Ló Jávorszarvas 120cm 170cm 90cm 60cm 2-3 szál 150cm 90cm 2-3 szál Juh Farkas 90cm 70cm 50cm 30cm 2-4 szál 120cm 90cm 60cm 40cm 20cm 4-5 szál Sertés Vaddisznó 50 cm 25 cm 2 szál 50 cm 2 szál 25 cm Kecske 90cm 70cm 50cm 30cm 3-4 szál FIGYELEM! A vezetékek fenti száma és magassága csak iránymutatásul szolgál. A kerítés méretét az ott elhelyezett állatok tényleges mérete határozza meg. 8 Installation

11 Beszerelési tanácsok, kapuk és földelés Állandó kerítések Az állandó kerítés elsősorban legelő körbekerítéséhez javasolt. Megbízható, biztonságos, a mindennapok kemény igénybevételéhez kifejlesztve. Ideiglenes kerítések Ideiglenes kerítést használjunk egy terület kisebb legelőkre való felosztásánál, így az egész rendszert átmozgatva követhetjük a fű növekedését és optimalizálhatjuk a legeltetést Állandó kerítésekhez impregnált fapóznák használata ajánlott. A megfelelő stabilitás miatt a sarokpóznák átmérője legyen nagyobb, mint a többi póznáé. 2 A sarkoknál a vezetéket vagy csőszigeteléssel kell az oszlop körül elhúzni vagy a vezeték futását be kell fejezni és egy diószigetelőhöz rögzíteni. 3 A fapóznákon használjunk gyűrűszigetelőt, felszerelését megkönnyíti az erre célra kialakított speciális eszköz. EXTRA TIPP: Galvanizált vezeték kihúzásához használjunk orsót! 4 A vezetékösszekötő erős és megbízható kapcsolatot teremt. 5 A vezeték megfeszítéséhez használjunk vezetékfeszítőt. 6 A legtöbb esetben üvegszálas póznákat ajánlunk. Könnyűek, tartósak és könnyen mozgathatók. 7 A rendszer stabilitása érdekében a sarkokban használjunk fapóznákat. 8 A sarkoknál a vezeték futását ajánlott befejezni és egy diószigetelőhöz rögzíteni. Az áram egy vezetékösszekötő segítségével jut át a következő kerítésszakaszba. 9 A sarkokon elhelyezett fapóznákhoz használjunk gyűrűszigetelőt. 10 Használjunk tartós műanyag vezetékeket és köteleket, melyek anyagába bele vannak szőve a vezetők. Használatuk egyszerű, élénk színűknek köszönhetően jól láthatók az állatok számára. 11 A megfelelő áramerősség érdekében a vezetékek csatlakoztatásához a kerítés teljes hosszán használjunk vezetékösszekötőket. EXTRA TIPP: Teljesen egyenes kerítés kialakításához feszítsünk ki egy segédvezetéket a sarkok között. A segédvezeték mentén könnyen kijelölhetjük a többi pózna helyét. Kapuk Ahhoz, hogy a kerítés a kapu nyitásakor is áram alatt legyen, a kapu két oldalán levő kerítésszakaszt a föld alatt földelőkábellel kell összekötni. Így a kerítés igen, de a kapu nem lesz áram allatt annak nyitásakor. Földelés A kerítés megfelelő áramellátottságához elengedhetetlen a jó földelés. A földelőkarókat szúrjuk nedves talajba az épülettől megfelelő távolságban. A legtöbb villanypásztor rendszer kialakításához legalább három földelőkaró szükséges, de nagy teljesítményű gerjesztők esetén használjunk ötöt vagy többet. Kis feszültségű telepről működtetett gerjesztőkhöz és nagyon rövid kerítéseknél, egy is elegendő. A karókat legalább egymástól három méter távolságra, kb. 100 cm mélyen állítsuk a nedves talajba. Ha nem találunk nedves talajt, akkor a földelőkábel segítségével helyezzük a földelést a kerítés mellé. Hogyan ellenőrizzük a földelést a. Zárjuk rövidre a kerítést egy vasrúddal nagyjából 100 méter távolságra a gerjesztőtől. b. Mérjük meg a földelés és a talaj közti feszültséget voltmérővel. c. Ha a mért feszültség meghaladja a 300Vot (0,3 kv), a földelés nem megfelelő, ezért használjunk további földelőkarókat. Installation 9

12 10 Energizers

13 Gerjesztők A gerjesztő a villanypásztor rendszer lelke. Körültekintetéssel válasszuk ki a számunkra legmegfelelőbbet. A DeLaval gerjesztők új generációját - legyen szó akár hálózati, akár akkumulátorról működtetett gerjesztőről - megújult külső és nagyobb teljesítmény jellemzi. A megfelelő típus kiválasztásakor a legalacsonyabban futó vezeték földtől mért távolságát és a kerítés hosszát tartsuk szem előtt. Milyen gerjesztőt válasszunk? Állandó kerítésekhez nagy teljesítményű gerjesztő használatát javasoljuk, mivel ezek a kerítések általában hosszúak és a területen dús a vegetáció. Juhok legeltetéséhez szintén ajánlott a nagy teljesítményű gerjesztő, mert a legalacsonyabb vezeték földtől mért távolsága nem érheti el a 30 cm-t. Lovak esetében viszonylag kis teljesítményű gerjesztő is elegendő, hiszen a legalacsonyabban található vezeték is több mint 60 cm-rel a föld fölött van kifeszítve, a növényzet pedig általában ezt a magasságot nem éri el. Energizers 11

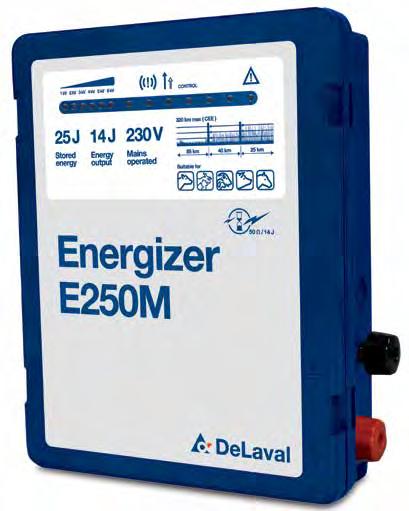

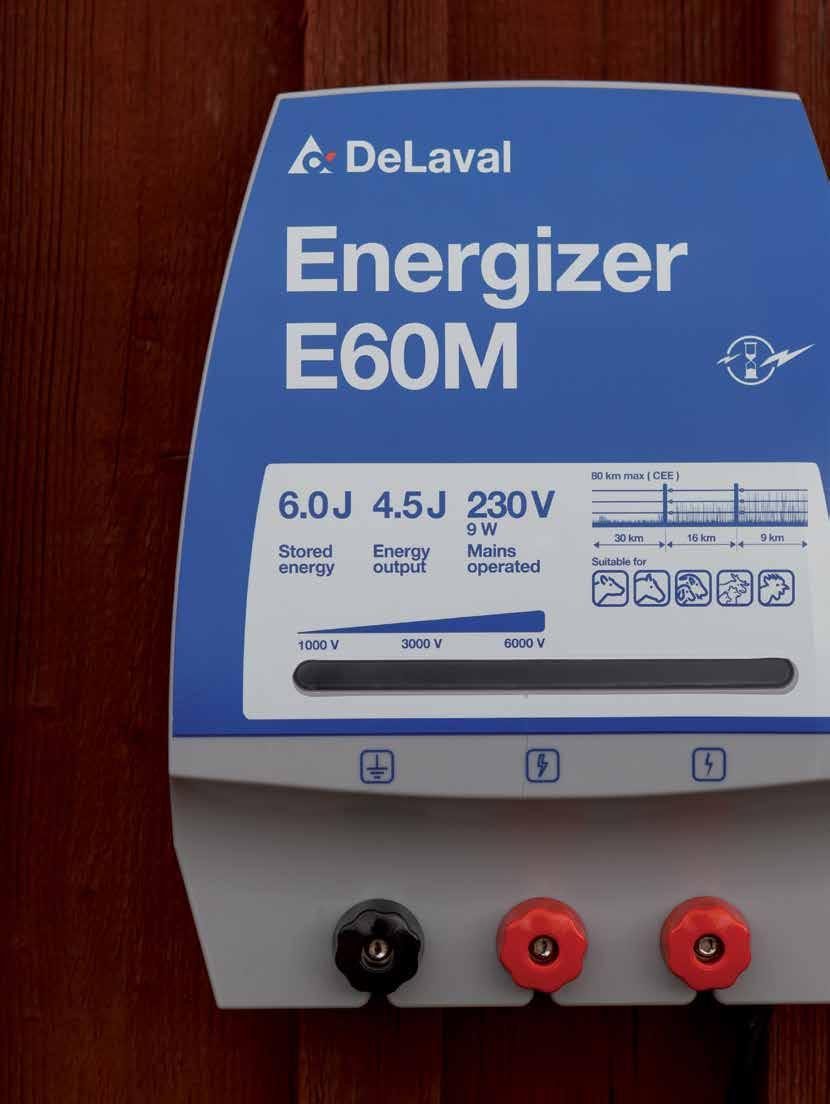

14 DeLaval hálózati gerjesztők Tárolt energia (J) Max. kimenő energia Hálózati feszültség LED kijelző volt Elméleti kerítéshossz Állatfaj Földelés csatlakozás Kerítés csatlakozás UV stabilised Minden DeLaval gerjesztőre 3 év garancia UV-védelem A. A megfelelő összeköttetés érdekében használjunk DeLaval összekötő kábeleket B B. A gerjesztőket beltéren szereljük fel, olyan helyen, ahol működésüket naponta ellenőrizni tudjuk A C. Legtöbbször 3-4 földelőkaróra van szükség egy állandó kerítés megfelelő működéséhez C 12 Energizers

15 DeLaval 10M gerjesztő Hálózati gerjesztő rövid és középhosszú kerítésekhez. Használata egyszerű, a kijelzők könnyen leolvashatók. DeLaval 20M gerjesztő Hálózati gerjesztő rövid és középhosszú kerítésekhez. Használata egyszerű, a kijelzők könnyen leolvashatók. DeLaval 30M gerjesztő Hálózati gerjesztő rövid és középhosszú kerítésekhez, normál körülmények közé. DeLaval E120M gerjesztő Hálózati gerjesztő hosszabb kerítésekhez, nehezebb körülmények közé. Megfelel az EN os szabványnak. DeLaval E60M gerjesztő Nagy teljesítményű hálózati gerjesztő hosszú kerítésekhez, nehéz körülmények közé. A dupla kerítés csatlakozásnak köszönhetően egyszerre két kerítés is üzemeltethető ugyanarról a gerjesztőről és használható szakaszos legeltetés esetén mozgatható kerítéshez is. Megfelel az EN os szabványnak. Biztonságosabb villanypásztor rendszer késleltetéssel DeLaval E250M gerjesztő Az új EN os szabvány szerinti legnagyobb teljesítményű gerjesztő. Nagyon hosszú kerítésekhez, rossz körülmények közé. A DeLaval gerjesztők megfelelnek a októberében hatályba lépett európai uniós biztonsági szabványnak, miszerint az 5-15 Joules teljesítményű készülékeknek késleltetett teljesítmény szabályozással és riasztási funkcióval kell rendelkezniük. A késleltetett bekapcsolásnak köszönhetően van idő a kerítést biztonságos távolságra elhagyni. Ha a gerjesztő hosszabb ideig fenálló érintkezést érzékel a kerítéssel, automatikusan csökkenti az impulzusok számát valamint hang- és fény formájában figyelmeztető jelzést ad. DeLaval gerjesztő Tárolt energia Max kimenő energia Energiafogyasztás Max. kimenő feszültség Max. kimenő feszültség a második csatlakozásnál Max. elméleti kerítéshossz Kerítéshossz nehéz körülmények között Földelőkarók száma Cikkszám 10M 1.5J 1.0J 2.2W 7850V n/a 30 km 0.8 km M 2.5J 1.9J 4.4W 8750V n/a 40 km 1.5 km M 3.0J 2.0J 6.0W 11000V n/a 60 km 2.0 km E60M 6.0J 4.5J 9.0W 9500V 8000V 80 km 3.0 km E120M 12.0J 8.4J 14.0W 9500V 8500V 150 km 10.0 km E250M 25J 14.0J 35.0W 10600V n/a 320 km 25.0 km Energizers 13

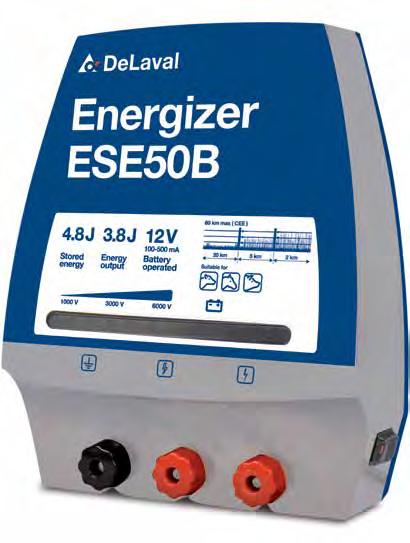

16 Akkuról, elemről működtetett DeLaval gerjesztők Tárolt energia (joule) Max. kimenő energia Akku feszültség Elméleti kerítéshossz Állatfaj LED kijelző volt Földelés csatlakozás Erős kerítés csatlakozó kifutókhoz és kisebb legelőkhöz Kapcsoló Második kerítéscsatlakozó UV stabilised Minden DeLaval gerjesztőre 3 év garancia UV-védelem Tipp: A gerjesztő és az akku biztonsága érdekében javasolt a tartódoboz használata. C B A A. A megfelelő összeköttetés érdekében használjunk DeLaval összekötő kábeleket B. A napenergia meghosszabbítja az akku élettartamát C. A DeLaval tartódoboz védi a gerjesztőt és az akkut 14 Energizers

17 DeLaval 16B gerjesztő Akkus gerjesztő rövid kerítésekhez. 12 V-os újratölthető akkumulátorral használandó. Napelemhez egyszerűen csatlakoztatható. Egy szett csatlakozó kábellel és egy földelőkaróval szállítjuk. DeLaval 20B gerjesztő Közepes teljesítményű 12 V-os gerjesztő napelemhez való csatlakoztatási lehetőséggel. Potmérővel működik a különböző állatfajokhoz való minél könnyebb igazítás érdekében Hordozható gerjesztők mobil kerítésekhez Rövid kerítésekhez vagy gyakran mozgatott, kisebb területet fedő kerítésekhez válasszunk a DeLaval hordozható gerjesztői közül. DeLaval 25BM gerjesztő Kombinált, akkumulátorral és hálózatról is működtethető gerjesztő. Alapvetően akkuval működik, de adapter segítségével hálózatról is üzemeltethető. Ha mindkét forrásból egyidejűleg kap energiát, elsősorban hálózati gerjesztőként funkcionál és áramszünet esetén automatikusan akkumulátoros üzemmódra vált. Hálózati csatlakozó 25BM gerjesztőhöz A 2010-nél korábban vásárolt gerjesztőhöz külön hálózati csatlakozó rendelendő. Cikkszám: DeLaval 4B gerjesztő 9 vagy 12V-ról működtethető, könnyen használható és mozgatható gerjesztő rövid kerítésekhez vagy szakaszos legeltetéshez. Ki-/bekapcsolási lehetőséggel. DeLaval ESE50B gerjesztő Nagy teljesítményű akkumulátoros gerjesztő dupla kerítéscsatlakozóval középhosszú és hosszú kerítésekhez. Az energiatakarékos technológiának köszönhetően a fogyasztás a körülményektől függően mA között várható. Megfelel az EN os szabványnak. DeLaval ESE120BM gerjesztő A legnagyobb teljesítményű akkumulátorral és hálózatról egyaránt működtethető gerjesztő. Áramszünet esetén is folyamatos energiaellátást biztosít. A hosszabb akkuélettartam érdekében csak annyi energiát használ amennyi épp szükséges, 500 vagy 1200 ma-t. A készülék pusztán akkumulátorról is működtethető. DeLaval 2B gerjesztő 9 vagy 12V-ról működtethető, könnyen használható és mozgatható gerjesztő rövid kerítésekhez vagy szakaszos legeltetéshez. Ki-/bekapcsolási lehetőséggel. DeLaval gerjesztő Tárolt energia Max kimenő energia Energia fogyasztás Max. kimenő feszültség Max. második kimenő feszültség Max. elméleti hossz Hossz nehéz körülmények között Földelő kábelt tartalmaz Földelőkarót tartalmaz Ki-/bekapcsolás Földelőkarók száma Cikkszám 2B 0.16J 0.14J 30mA 8600 V n/a 4 km 0.3 km B 0.35J 0.28J 44mA 9000 V n/a 8 km 1.5 km B 1.6J 1.00J 160mA 9000 V n/a 30 km 3 km B 2.0J 1.50J mA V n/a 40 km 2 km n/a BM 2.5J 2.00J 350mA 10000V n/a 50 km 1.7 km n/a n/a ESE50B 4.8J 3.80J mA V 9500V 60 km 2 km n/a Energizers 15

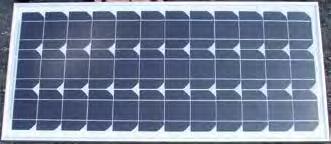

18 Tartozékok DeLaval napelemek A nagy hatékonyságú napelemek használatával megnövelhetjük az elemek élettartamát. A tartós alumínium kerettel ellátott, önszabályozó napelemeket kábelkészlettel szállítjuk 10, 20 és 50 W-os méretben. DeLaval napelem 10W Cikkszám: Tartólemez DeLaval napelemhez A napelemnek a gerjesztődobozhoz való rögzítéséhez szükséges Cikkszám: DeLaval napelemtartó A napelemek egyszerű és megfelelő rögzítéséhez. Cikkszám: DeLaval hordozható gerjesztődoboz Bármely DeLaval hordozható gerjesztőhöz és akkujához használható. Az erős fogantyúval könnyen mozgatható. Cikkszám: DeLaval napelem 20W Cikkszám: DeLaval napelem 50W Cikkszám: DeLaval napelem készlet 2B és 4B gerjesztőkhöz Tartalma: 2W-os napelem, napelemtartó, kábelkészlet. Ez az azonnal használható készlet meghoszszabbítja az elem élettartamát. Cikkszám: Műszaki adatok Terméknév Hossz (mm) Szélesség (mm) Vastagság (mm) Tömeg (kg) Cikkszám Napelem készlet 2,2 W Napelem 10 W Napelem 20 W Napelem 50 W Energizers

19 Elemek 9V-os gerjesztőkhöz DeLaval szárazelemek Szárazelemről működő gerjesztőkhöz 9 V lúgos elem, 75 Ah. Cikkszám: V lúgos elem, 150 Ah. Cikkszám: V lúgos elem, 200 Ah. Cikkszám DeLaval sós elem 9V sós elem, 130Ah. Cikkszám: V lúgos elem Amperóra Hossz (mm) Szélesség (mm) Vastagság (mm) Tömeg (kg) Cikkszám V sós elem Amperóra Hossz (mm) Szélesség (mm) Vastagság (mm) Tömeg (kg) Cikkszám Újratölthető 12V-os akkumulátorok DeLaval újratölthető akkumulátor 12 V lúgos akkumulátor, 12 Ah. Cikkszám: DeLaval újratölthető savas akkumulátor 12 V savas akkumulátor, 85 Ah. Használható 9V-os szárazelem helyett és minden 9 és 12V-os gerjesztőhöz. Sav nélkül szállítjuk. Cikkszám: V újratölthető akkumulátor Amperóra Hossz (mm) Szélesség (mm) Vastagság (mm) Tömeg (kg) Cikkszám V újratölthető savas akkumulátor Amperóra Hossz (mm) Szélesség (mm) Vastagság (mm) Tömeg (kg) Cikkszám Energizers 17

20 Tartozékok Könnyű a választás 2B gerjesztő Cikkszám: Napelem 2W Cikkszám: V / 12 Ah Cikkszám: és 9V / 150 Ah Cikkszám: Tartólemez - a csomag tartalmazza 4B gerjesztő Cikkszám: Napelem 2W Cikkszám: V / 12 Ah Cikkszám: és 9V / 150 Ah Cikkszám: Tartólemez - a csomag tartalmazza 16B gerjesztő Cikkszám: Napelem 10W Cikkszám: V / 12 Ah Cikkszám: és 12V / 85 Ah Cikkszám: Tartólemez Cikkszám: Cikkszám: Gerjesztődoboz Cikkszám: B gerjesztő Cikkszám: Napelem 10W Cikkszám: V / 85 Ah Cikkszám: Tartólemez Cikkszám: BM gerjesztő Cikkszám: Napelem 20W Cikkszám: V / 85 Ah Cikkszám: Tartólemez Cikkszám: Cikkszám: Gerjesztődoboz Cikkszám: ESE50B gerjesztő Cikkszám: Napelem 20W Cikkszám: V / 85 Ah Cikkszám: Tartólemez Cikkszám: Cikkszám: Gerjesztődoboz Cikkszám: Min. 200Ah teljesítményű akkumulátor javasolt x2 ESE120BM gerjesztő Cikkszám: Napelem 50W Cikkszám: Napelemtartó Cikkszám: Energizers

21 DeLaval összekötők A DeLaval összekötő kábelek kiváló összeköttetést biztosítanak a gerjesztő és a kerítés szakaszok illetve különböző kerítés szakaszok között. A jó összeköttetés döntő jelentőségű a kerítés árammal való ellátottságának szempontjából. Szalagot szalaggal, max 40 mm. Cikkszám: DeLaval villámhárító Csökkenti a villámcsapás okozta károk előfordulásának gyakoriságát. Cikkszám: Szalagot a gerjesztővel, 1500 mm-ig. Cikkszám: DeLaval földelőkaró Kialakítása maximális érintkezést tesz lehetővé a talajjal, ezzel javítva a földelés hatékonyságát. 115 cm. Cikkszám: Szalagot vezetékkel, 1500 mm-ig. Cikkszám: Általános összekötő Vezetékekhez és szalagokhoz 40 mm-ig. Cikkszám: DeLaval földelőkábel Földelőkarók és kapuk összekötéséhez, föld alatt vagy fölött. Kétszeresen szigetelt, galvanizált acél vezetővel. Feszültség erőssége nagyjából V. Három méretben: 10, 25 és 100 m. Földelőkábel, 1.6 mm, 10 m. Cikkszám: Földelőkábel, 1.6 mm, 25 m. Cikkszám: Földelőkábel, 1.6 mm, 100 m. Cikkszám: Energizers 19

22 20 Wires, ropes and tapes

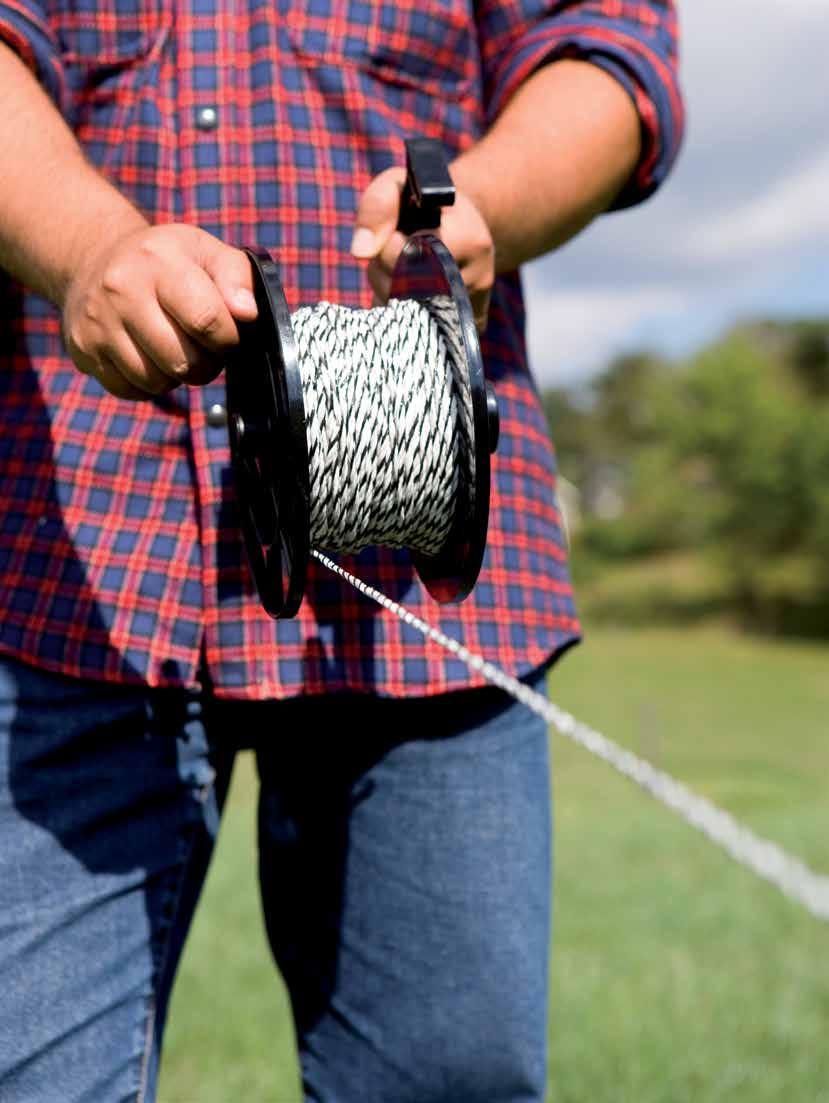

23 Vezetékek, kötelek, szalagok A DeLaval vezetékek, kötelek és szalagok széles választékát kínálja villanypásztor rendszereihez. A választás sok mindentől függ. Állandó vagy ideiglenes kerítést tervezünk? Milyen gyakran mozgatjuk majd a kerítést? Milyen állatokat akarunk bent- illetve távoltartani? Milyen hosszú lesz a kerítés? A teljes DeLaval termékskála rendkívül ellenálló és tartós polietilénből készül, rozsdamentes acél és/vagy réz vezetőkkel. A rozsdamentes acél vezetők szakítószilárdsága kiváló, rendkívül tartósak, ám ellenállásuk viszonylag nagy. A rézvezetők korrózióálló bevonattal vannak ellátva, kivételesen jó vezetőképességűek, de szakítószilárdságuk nem vetekedhet a rozsdamentes acéléval. A jó vezetőképesség rendkívül fontos a villanypásztor kerítéseknél. A műanyag szalagok és kötelek vezetőképessége nagyon eltérő lehet, mértéke külső szemrevételezés alapján nem állapítható meg. A jó minőségű műanyag vezetékek ellenállása nem éri el a 0.5 Ohm/m-t. A DeLaval választékában egyaránt megtalálhatók a prémium, a standard és a basic kategóriájú termékek is. Wires, ropes and tapes 21

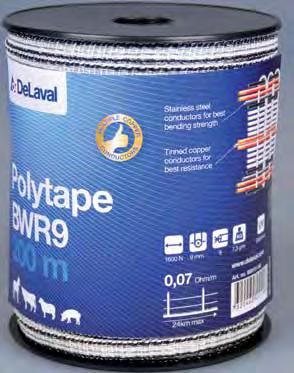

24 Rozsdamentes acél vezetők a legjobb szakítószilárdság érdekében Galvanizált réz vezetők biztosítják a megfelelő ellenállást DeLaval BWR9 szalag Kivételesen jó vezetőképességű szalag, amely tökéletes megoldást jelent hosszú kerítésekhez, ahol a láthatóság fontos szempont. Fekete/fehér N 9mm 9 7,3 g/m ellenálló Prémium szalagok A Prémium termékcsoportot kiváló vezetőképesség és hosszú élettartam jellemzi. Fekete és fehér színben kapható. Mindkét szín megfelelő kontrasztot biztosít, így könnyen észrevehetők a természetes környezetben. A 12mm-nél szélesebb prémium szalagokban áthidaló vezetőszálak biztosítják a folyamatos áramellátást. 22 Wires, ropes and tapes

25 DeLaval BW12 szalag Hosszú kerítésekhez használható. Áthidaló vezetőszálak biztosítják a folyamatos áramellátást. Fekete/fehér. DeLaval BW20 szalag Kiválóan látható, hosszú kerítésekhez használható. Áthidaló vezetőszálak biztosítják a folyamatos áramellátást. Fekete/fehér. DeLaval BW40 szalag Kiválóan látható, hosszú kerítésekhez használható. Áthidaló vezetőszálak biztosítják a folyamatos áramellátást. Fekete/fehér. 920 N 12mm 4 4,0 g/m ellenálló 1500 N 20mm 5 6,0 g/m ellenálló 3300 N 40mm 7 10,4 g/m ellenálló Orsó Hosszúság Szélesség Vezetők Ellenállás Max hosszúság Cikkszám BWR9 200m 9mm 6 réz 3 rozsdamentes acél 0.07Ω/m 24km BW12 200m 12mm 2 réz 2 rozsdamentes acél 0.18Ω/m 16km BW20 200m 20mm 2 réz 3 rozsdamentes acél 0.18Ω/m 16km BW40 200m 40mm 2 réz 5 rozsdamentes acél 0.18Ω/m 16km Wires, ropes and tapes 23

26 Standard szalagok Standard termékcsoportunk jól látható fehér és narancssárga színben kapható. A réz vezetők jó vezetőképességének és hosszú élettartamának köszönhetően költséghatékony megoldást jelent. A galvanizált réz vezetők biztosítják az alacsony ellenállást Rozsdamentes acél vezetők a nagy szakítószilárdságért DeLaval O10 szalag A réz és a rozsdamentes acél kombinációja nagy szakítószilárdságot és jó vezetőképességet garantál. Ideiglenes kerítésekhez ideális megoldás. Narancssárga. DeLaval W10 szalag Kiváló megoldás rövidebb kerítésekhez és lovakhoz. Erős szerkezetű rozsdamentes acél vezetővel. Fehér. 800 N 10mm 5 3,5 g/m ellenálló DeLaval W20 szalag Tartós szalag lovak állandó elkerítéséhez. Fehér N 20mm 6 6,0 g/m ellenálló 800 N 10mm 5 3,5 g/m ellenálló DeLaval W40 szalag Erős szalag állandó kerítésekhez, lovakhoz. Dupla áramkörhöz is használható. Fehér. DeLaval B40 szalag Használható dupla áramkörökhöz. Barna N 40mm 6 14,0 g/m ellenálló 3500 N 40mm 7 11,4 g/m ellenálló Orsó Hosszúság Szélesség Vezetők Ellenállás Max hosszúság Cikkszám O10 200m 10mm 1 réz 4 rozsdamentes acél 0.35Ω/m 13km W10 200m 10mm 1 réz 4 rozsdamentes acél 0.35Ω/m 13km W20 200m 20mm W40 200m 40mm B40 200m 40mm 1 réz 5 rozsdamentes acél 1 réz 6 rozsdamentes acél 2x3 rozsdamentes acél 0.34Ω/m 13km Ω/m 13km Ω/m 7km Wires, ropes and tapes

27 Basic szalagok A Basic termékcsalád színe barna vagy fehér. A kizárólag rozsdamentes vezetőknek köszönhetően ezek a szalagok költséghatékony, de tartós megoldást kínálnak rövid kerítésekhez és sávos legeltetéshez. A rozsdamentes acél vezetők garantálják a kiváló hajlítószilárdságot DeLaval WB10 szalag Fehér/barna. DeLaval WB20 szalag Fehér/barna. 400 N 10mm 3 2,1 g/m ellenálló 900 N 20mm 4 3,8 g/m ellenálló DeLaval WB40 szalag Használható dupla áramkörökhöz N 40mm 8 6,9 g/m ellenálló Orsó Hosszúság Szélesség Vezetők Ellenállás Max. hosszúság Cikkszám WB10 300m 10mm 3 rozsdamentes acél 14.4Ω/m 1,8km WB20 300m 20mm 4 rozsdamentes acél 10.8Ω/m 2,5km WB40 300m 40mm 2x4 rozsdamentes acél 5.4Ω/m 3,3km Wires, ropes and tapes 25

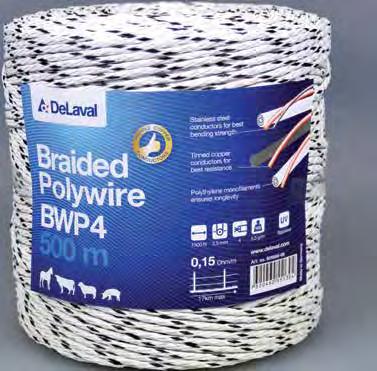

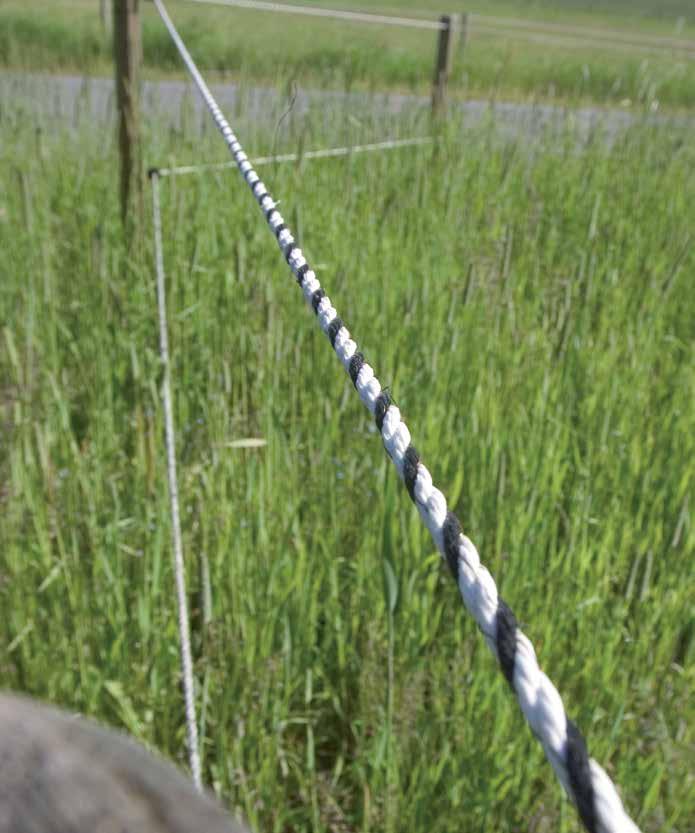

28 Prémium kötelek A tartós polimerből készült prémium kötelek kiválóan alkalmasak gyakran mozgatott kerítésekhez. Rozsdamentes acél és réz vezetőket egyaránt tartalmaznak, így biztosítva megfelelő stabilitást és jó vezetőképességet. A fekete és fehér színek nagyszerű kontraszthatást adnak. A rozsdamentes acél vezetők adják a kiváló hajlítószilárdságot A galvanizált réz vezetők biztosítják az alacsony ellenállást A DeLaval BWP fonott vezeték nem egy átlagos vezeték. A szálak és a vezetők a középen futó műanyag ér köré vannak fonva. A középső érnek köszönhetően a fonott vezeték átmérője még nagy feszültség esetén is változatlan marad nagy szakítószilárdságot és csak kis mértékű megnyúlást biztosítva. A fém bevonatban a vezetők kiválóan érintkeznek egymással, így bármely vezető esetleges törése esetén is biztosított az áramellátás. A zsinór felülete rendkívül sima, minimálisra csökkentve így a szálak és a vezetők elszakadásának veszélyét. Kezelése egyszerű, mivel a fonott kialakításnak köszönhetően az egyszerű vezetékhez képest lényegesen kevésbé csavarodik és pödrődik meg. A polietilén szálaknak köszönhető a hosszú élettartam DeLaval BWP4 fonott vezeték Ez a prémium vezeték a különleges fonott kialakításnak köszönhetően kiváló vezetőképességet és hosszú élettartamot garantál, a fekete-fehér színkombináció pedig jól láthatóvá teszi. Fekete/fehér N 3,5mm 4 5,5 g/m ellenálló 26 Wires, ropes and tapes

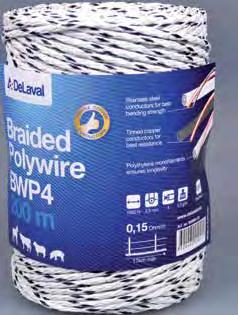

29 DeLaval BW4 vezeték Fekete/fehér. DeLaval BW6 kötél Fekete/fehér N 3,5mm 5 5,3 g/m ellenálló 6000 N 6mm 3 15,3 g/m ellenálló Orsó Hosszúság Átmérő Vezetők Ellenállás Max hosszúság Cikkszám BW4 250m / 1000m 3,5mm 2 réz 3 rozsdamentes acél 0.18Ω/m 16km BW6 300m 6mm 2 réz 1 rozsdamentes acél 0.18Ω/m 16km BWP4 200m / 500m 3,5mm 3 créz 1 rozsdamentes acél 0.15Ω/m 17km Wires, ropes and tapes 27

30 Standard kötelek és vezetékek A költséghatékony standard termékcsalád a réz vezetőnek és kiváló vezetőképességének köszönhetően jó megoldást jelent akár ideiglenes, akár állandó kerítésekhez. Hosszú élettartam és jó láthatóság jellemzi. Fehér/narancssárga. Galvanizált réz vezetők biztosítják az alacsony ellenállást A rozsdamentes acél vezetők garantálják a megfelelő hajlítószilárdságot DeLaval O2 vezeték Narancssárga. DeLaval W2 vezeték Fehér. DeLaval W5 kötél Fehér. 600 N 2mm 3 2,4 g/m ellenálló 600 N 2mm 3 2,4 g/m ellenálló 3000 N 5mm 3 11,0 g/m ellenálló Orsó Hosszúság Átmérő Vezetők Ellenállás Max. hosszúság Cikkszám O2 250m 1,5mm 1 réz 2 rozsdamentes acél 0.3Ω/m 13km W2 250m 1,5mm 1 réz 2 rozsdamentes acél 0.3Ω/m 13km W5 300m 5mm 1 réz 2 rozsdamentes acél 0.3Ω/m 13km Wires, ropes and tapes

31 Basic kötelek és vezetékek A basic szalagokhoz hasonlóan az e termékcsaládba tartozó kötelek és vezetékek is a fehér/barna színkombinációt viselik. Gazdaságos megoldás rövid kerítésekhez és sávos legeltetéshez. DeLaval WB2 vezeték Fehér/barna. DeLaval WB4 kötél Fehér/barna. Rozsdamentes acél vezetők a megfelelő szilárdság érdekében 500 N 10mm 3 1,6 g/m ellenálló 4000 N 4mm 3 8,03 g/m ellenálló Orsó Hosszúság Átmérő Vezetők Ellenállás Max. hosszúság Cikkszám WB2 250m 1,3mm 3 rozsdamentes acél 14.4Ω/m 1.8km WB4 300m 4mm 3 rozsdamentes acél 14.4Ω/m 1.8km Wires, ropes and tapes 29

32 30 Wires, ropes and tapes

33 Tartozékok vezetékekhez, szalagokhoz, kötelekhez DeLaval kötél és szalag összekötők A megfelelő összeköttetés biztosításához, ha elfogy egy tekercs és új következik vagy törött szalag megjavításához. Tipp: Kapufogantyúk és -szigetelők csatlakoztatásához használjon csatlakozószemet és vezeték összekötőt. Szalagokhoz 20 mm-ig. 10 db. Cikkszám: DeLaval csatlakozószem 5 db. Cikkszám: , 4mm 5 db. Cikkszám: , 6mm DeLaval kötél összekötő Kötelekhez Ø 4 mm-ig. 5 db. Cikkszám: Kötelekhez Ø 6 mm-ig. 5 db. Cikkszám: Szalagokhoz 40 mm-ig. 5 db. Cikkszám: Kötelekhez Ø 6 mm. 5 db. Cikkszám: DeLaval kombi orsó A könnyű orsó megkönnyíti a vezetékek és szalagok kezelését. Maximum 750 m szalaghoz és 2000 m vezetékhez. Orsó, cikkszám: Tartókeret, cikkszám: DeLaval áttételes orsó Megkönnyíti a mobil kerítések mozgatását. Automata zárral felszerelt m vezetéket vagy 600 m szalagot tud tárolni. Cikkszám: DeLaval vezetékfeszítő Zárószerkezettel ellátva. Különösen fonott vezetékekhez ajánljuk. Szalagokhoz is használható 15 mm-ig. 2 db. Cikkszám: DeLaval kompakt orsó Ideiglenes kerítésekhez és legelő szakaszok elkerítéséhez ideális megoldás. Megkönnyíti a mobil kerítések mozgatását. Maximum 500 m vezetéket vagy 300 m szalagot tud tárolni. Cikkszám: DeLaval nagy kombi orsó Extra nagy orsó kifejezetten szalagok és vezetékek fel- és letekeréséhez. Típustól függően max m szalagot vagy max m vezetéket tud tárolni. Zárral és vezetővel felszerelt. Cikkszám: orsó Cikkszám: tartókeret Wires, ropes and tapes 31

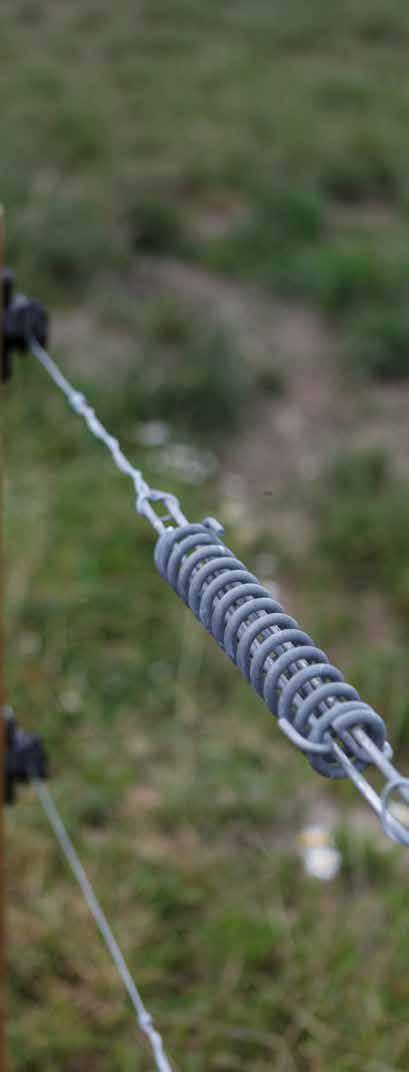

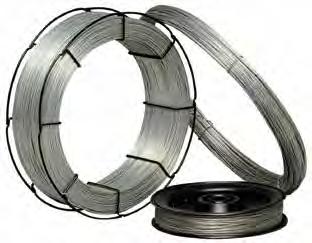

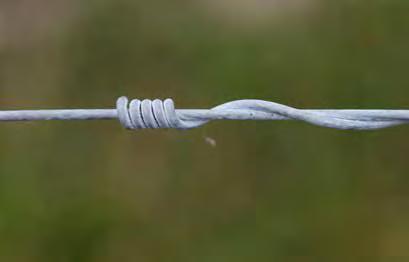

34 Fémvezetékek DeLaval nagy szakítószilárdságú vezeték (háromszorosan galvanizált) Merev vezeték rendkívül nagy szakítószilárdsággal. Előnyújtott, így a megereszkedés veszélye nélkül, egyszerűen kifeszíthető. Háromszorosan galvanizált (400 g Zn/m²). Normál körülmények között élettartama meghaladja a 20 évet. H: m, Ø: 2 mm, R: 0.05 Ω Cikkszám: H: 650 m, Ø: 2.5 mm, R: 0.03 Ω Cikkszám: DeLaval csavart fémvezeték Jó megoldás, ha az átlagos fémvezetéknél könnyebben kezelhető acélvezetéket keresünk. A csavart fémvezetékben 6 galvanizált réz vezető fut egy műanyag ér körül. Ez teszi egy fémvezetékhez képest igen könnyűvé és egyszerűen kezelhetővé. H: 300 m, Ø: 1.5 mm, R: 0.1 Ω Cikkszám: DeLaval hagyományos galvanizált vezeték A hagyományos galvanizált vezeték egyszerű megoldás állandó kerítésekhez. Kevésbé merev, mint a nagy szilárdságú vezeték és nincs előnyújtva. H: 410 m, Ø: 1.4 mm, R: 0.08 Ω Cikkszám: H: 250 m, ø: 1.8 mm, R: 0.07 Ω Cikkszám: Wires, ropes and tapes

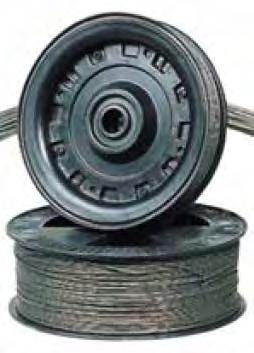

35 Tartozékok fémvezetékekhez DeLaval orsó galvanizált vezetékhez Megkönnyíti a nehéz galvanizált vezeték kezelését. Cikkszám: DeLaval vezetékfeszítő Megkönnyíti a galvanizált vezetékek kifeszítését. 2 db. Cikkszám: DeLaval fogantyú vezetékfeszítőhöz A vezetékfeszítő használatához szükséges. Cikkszám: DeLaval rugó Fémvezetékek feszességének beállításához. Cikkszám: DeLaval vezeték összekötő Áthidaló elemekhez és kapukhoz. 5 db. Cikkszám: Szorító vezeték összekötő A vezetékeket nem csak összeköti, de feszíti is. Könnyen használható, tartós megoldás. Szorító vezeték összekötő vezetékhez Ø mm-ig. Cikkszám: Szorító vezeték összekötő vezetékhez Ø mm-ig. Cikkszám: Vezetékfeszítő eszköz Az áttételes szerkezetnek köszönhetően könnyedén tudja megfeszíteni a vezetéket 400kg terhelésig. A beépített nyomatékmérő segítségével a megfelelő feszesség egyszerűen újra és újra beállítható. Cikkszám: DeLaval vezetékfeszítő DeLaval vezeték összekötő Wires, ropes and tapes 33

36 Póznák ideiglenes kerítésekhez DeLaval üvegszálas póznák Könnyűek, tartósak, stabilak és könnyen a talajba szúrhatók. 1. B112 üvegszálas pózna talp nélkül szarvasmarhákhoz, 112 cm. Cikkszám: BWP110 üvegszálas pózna szarvasmarhákhoz, 110 cm. Cikkszám: db-os raklap Cikkszám: BWP150 üvegszálas pózna lovakhoz, 150 cm. Cikkszám: DeLaval rugóacél pózna Az acélpóznákat ideiglenes kerítésekhez ajánljuk, kemény talaj esetén. 4. Ovális, szürke rugóacél pózna, multi-szigetelővel. Szarvasmarhákhoz. 105 cm. Cikkszám: Az acélpóznára szükség esetén egyszerűen felszerelhetők a csúcsszigetelő mellett további szigetelők is. 5. DeLaval szigetelő acélpóznához 25 db. Cikkszám: DeLaval csúcsszigetelő acélpóznához 25 db. Cikkszám: DeLaval rugóacél pózna malacfarokkal Fehér, köracél pózna. Tetején nagyméretű malacfarok UVálló műanyagból. A pózna könnyű, könnyen a földbe szúrható, 7mm átmérőjű. Teljes hossza: 105 cm. Cikkszám: DeLaval műanyag póznák Műanyag póznáink ellenálló anyagból készülnek és több rögzített szigetelő található rajtuk. A lábon tüske segíti a pózna földbe szúrását. A speciálisan kialakított talp a megerősítésnek köszönhetően rendkívül tartós. Műanyag póznák szarvasmarhákhoz: 8. Basic 105 cm. Cikkszám: Prémium 108 cm. Cikkszám: Műanyag póznák lovakhoz: 10. Basic 140 cm. Cikkszám: Prémium 142 cm. Cikkszám: Prémium 169 cm. Cikkszám: DeLaval műanyag pózna vaddisznóhoz, sertéshez és golf pályához Prémium 75 cm. Cikkszám: Hosszú élettartamú csúcsszigetelő Basic műanyag pózna Prémium műanyag pózna Szigetelő üvegszálas póznához Q:25 Extra szigetelőkkel további kerítés szakaszok rögzíthetők az üvegszálas póznákhoz Cikkszám: A talp segítségével a póznák könynyen a földbe szúrhatók Posts

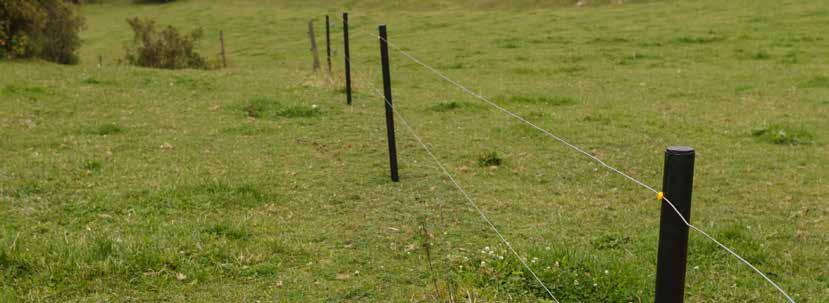

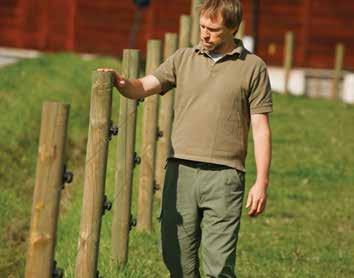

37 Póznák állandó kerítésekhez Csúcstechnika, egyszerű karbantartás DeLaval PPP műanyag póznák állandó kerítésekhez A pózna az pózna, gondolhatnánk, de tévednénk. A DeLaval PP póznák próbák és tesztek során bizonyították, hogy három fő előnyük is van a hagyományos fapóznákkal szemben: 1. Alacsony karbantartási költségek A jég és a hó tönkreteheti a vezetéket vagy kidöntheti a fapóznákat. A DeLaval PPP póznákon található ötletes dugó úgy került kialakításra, hogy egy bizonyos súly alatt összetörjön, így elengedi a vezetéket mielőtt az elszakadna vagy az oszlop kidőlne. A tavaszi javítások alkalmával egy új műanyag dugóval a vezeték egyszerűen a helyére pattintható. 2. Könnyen felállítható Egy állandó fapózna felállítása fárasztó munka lehet, különösen sziklás vagy tömörített talaj esetén. A DeLaval PPP póznákkal mindez sokkal egyszerűbb. Először bevezetünk egy rövid vas rudat a földbe és egyszerűen ráhelyezzük a műanyag póznát - a pózna belsejének kialakítása tökéletesen illeszkedik a fém rúd tetejére. 3. Hosszabb kerítés Mivel ezek a póznák műanyagból készültek, önszigetelők, ami azt jelenti, hogy a DeLaval PPP póznákon keresztül nem szivárog el az áram, így lehetővé válik hosszabb kerítések kialakítása is. Az áramveszteség csökkentése már csak azért is egyre nagyobb jelentőséggel bír, mert az európai uniós norma 15 joule-ban határozza meg a gerjesztők maximális kimenő energia szintjét. Egyéb előnyök: Könnyű egyszerűen szállítható Tartós nem korhad el és nem eszik meg az állatok Gyorsan és egyszerűen felállítható Köves és tömörített talajba is könnyen kiéphető a kerítés Erős- ellenálló, újrahasznosított műanyagból készül 14. DeLaval PPP 110 állandó műanyag pózna Cikkszám: DeLaval PPP 150 állandó műanyag pózna Cikkszám: DeLaval acéltüske állandó műanyag póznákhoz Cikkszám: DeLaval vezetéktartó állandó műanyag póznákhoz, 100 db Cikkszám: Juhkerítés FIGYELEM! Soha ne csatlakoztasson egynél több gerjesztőt a hálóhoz! 18. DeLaval juhháló Magassága: 90 cm Hossza: 50 m Cikkszám: DeLaval kiegészítő juhhálóhoz Cikkszám: DeLaval csatlakozóelem juhhálóhoz Cikkszám: DeLaval kiegészítő alsó elem juhhálóhoz Cikkszám: Posts 35

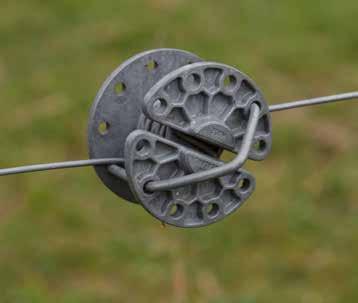

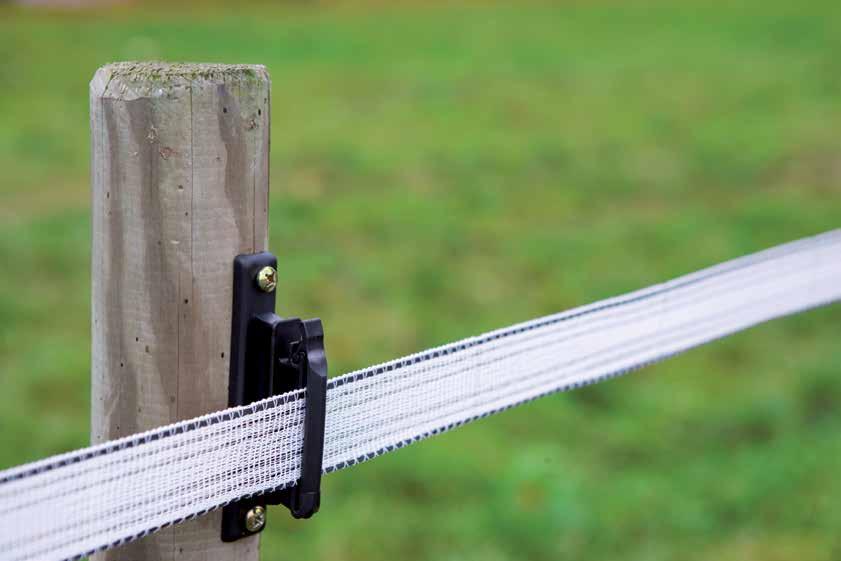

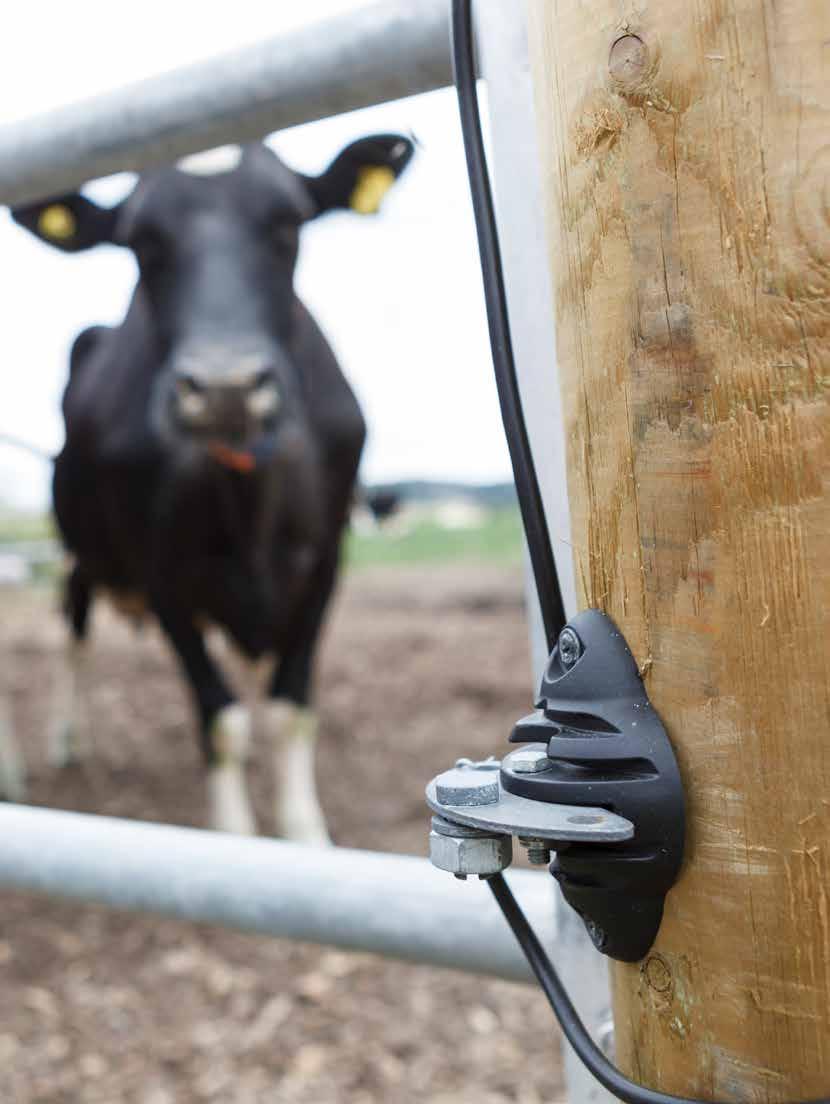

38 Szigetelők A kerítés biztonságos és tartós működéséhez a kerítés jellegétől és anyagától függetlenül megfelelő szigetelőkre van szükség A szigetelő legfontosabb feladata, hogy helyén tartsa a vezetőt, és a kerítés teljes hosszán egyenletes teljesítményt biztosítson. Nagyon fontos a megfelelő minőségű, erős szigetelők használata és a minimális teljesítményveszteség garantálása. Minél nagyobb teljesítményű a gerjesztő, annál fontosabb, hogy a szigetelő hatásfoka kielégítő legyen. Az anyag mellett az alábbi tulajdonságok fontosak: nagy távolság a pózna és a vezető között, átívelések kiküszöbölése, a kúszóáramok előfordulását csökkentő alakzat főképp nedves környezetben. Előnyök rendkívül UV-álló kiváló szigetelőképesség tartós műanyag DeLaval szerszám gyűrűszigetelőhöz Gyűrűszigetelők felszereléséhez. Fúrógépbe illeszthető. Cikkszám: DeLaval szerszám kombinált szigetelőhöz Cikkszám: Insulators

39 1 DeLaval gyűrűszigetelő Erős, jól szigetelt rögzítő csavarral. Vezetékekhez és kötelekhez 6 mm, szalagokhoz 20 mm átmérőig. 24 db. Cikkszám: db. Cikkszám: DeLaval hagyományos gyűrűszigetelő Szalagokhoz 10 mm-ig. Kötelekhez 6 mm-ig. 120 db. Cikkszám: db. Cikkszám: DeLaval megerősített gyűrűszigetelő Különlegesen erős polikarbonát gyűrűszigetelő, hosszabb rögzítő csavarral. Szalagokhoz 10 mm-ig. Kötelekhez 6 mm-ig. 25 db. Cikkszám: DeLaval kombinált szigetelő Szalagokhoz 40 mm-ig. vezetékekhez és kötelekhez 8 mm-ig. 25 db. Cikkszám: DeLaval távtartó gyűrűszigetelő Szalagokhoz 10 mm-ig. Kötelekhez 6 mm-ig. Hossza 210 mm. 10 db. Cikkszám: DeLaval prémium körömszigetelő Rendkívül erős körömszigetelő állandó kerítésekhez. Szalagokhoz 20 mm-ig. Vezetékekhez és kötelekhez 6 mm-ig. 20 db. Cikkszám: DeLaval standard körömszigetelő Szalagokhoz 10mm-ig és kötelekhez 8mm-ig. Cikkszám: DeLaval szalag- és vezetékszigetelő Szalagokhoz 40 mm-ig. Kötelekhez 6 mm-ig. 25 db. Cikkszám: DeLaval szalagszigetelő Szalagokhoz 40 mm-ig. Kötelekhez 8 mm-ig. 20 db. Cikkszám: DeLaval köröm szigetelő Vezetékekhez és kötelekhez 4 mm-ig. 100 db. Cikkszám: DeLaval multiszigetelő szöggel Vezetékekhez és kötelekhez 6mm-ig. 100 db. Cikkszám: DeLaval szigetelőgomba Vezetékekhez és kötelekhez 4 mm-ig. 50 db. Cikkszám: DeLaval sarokszigetelő Erős és tartós sarokszigetelő állandó kerítésekhez. Kifeszített vezetékkel kössük a póznához. Fekete. 10 db. Cikkszám: A B A. DeLaval szalagvégés sarokszigetelő Új típusú szigetelő. Kialakításának köszönhetően a csavarok nem vesznek el. 5 db. Cikkszám: Szalagokhoz 40 mm-ig, kötelekhez 8 mm-ig. DeLaval csőszigetelő 25 m. Cikkszám: DeLaval rögzítőkapocs 50 db. Cikkszám: B. DeLaval összekötőlap A szalagvég- és sarokszigetelővel együtt használva könnyedén elkezdheti vagy befejezheti a kerítést, gerjesztőt vagy kapufogantyút kapcsolhat a kerítéshez, három ágú elágazást hozhat létre 5 db. Cikkszám: Insulators 37

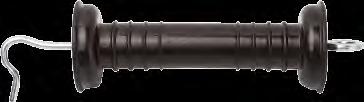

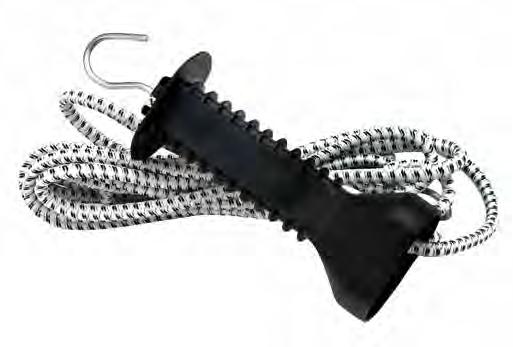

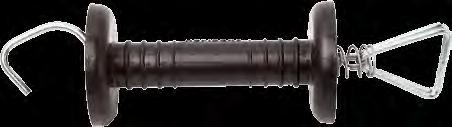

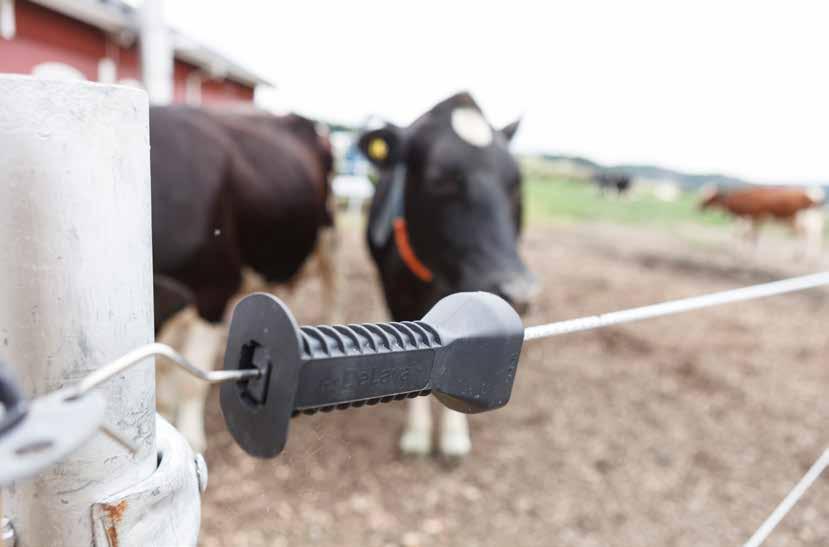

40 Kiegészítők Fogantyúk DeLaval kapufogantyú feszesség szabályzóval (kék) Rendkívül erős, átlátszó polikarbonát kapufogantyú, hosszú élettartamú nyomórugóval. Cikkszám: DeLaval prémium kapuszigetelő Erős kapufogantyú 3 bekötési ponttal. 2 db. Cikkszám: DeLaval erős kapufogantyú Nagy teherbírású fogantyú mindennapi használatra. A magas szélek megvédenek a fém részekkel való érintkezéstől. Cikkszám: DeLaval kapuszigetelő 4 db. Cikkszám: DeLaval kapufogantyú szalaghoz Szalagtartóval. Szalagokhoz 40 mm-ig. Cikkszám: DeLaval szalag/kapufogantyú összekötő Szalagokhoz 40 mm-ig. 5 db. Cikkszám: DeLaval normál kapufogantyú Standard kapufogantyú vezető, hihúzható rugóval. A vezeték vagy kötél futása könnyen befejezhető a beépített horonynak köszönhetően. Fekete cikkszám: Rózsaszín cikkszám: Sárga cikkszám: Zöld cikkszám: DeLaval kis kapufogantyú Cikkszám: DeLaval rugós kapu 4.5 m széles kapu kialakítását teszi lehetővé. Cikkszám: DeLaval pótrugó rugós kapuhoz Cikkszám: Accessories

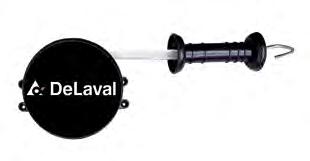

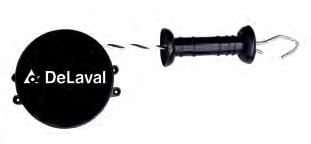

41 DeLaval kapukészlet Speciális kapu, mely automatikusan feltekeri nyitáskor a kötelet vagy a 40 mm-es szalagot. A kapu 6 m-ig nyitható. A készlet tartalmazza a tartóelemet és a csatlakozó kábelt. Cikkszám: Roll gate, tape Cikkszám: Roll gate, rope DeLaval rugalmas kapu Egyszerűen használható, biztonságos és állatbarát kapu. A rugalmas kötél 4,9 méteres kapu kialakítását teszi lehetővé. Cikkszám: Accessories 39

42 40 Accessories

43 Ellenőrzés és biztonság DeLaval multi hibakereső A multi hibakeresővel mérhető a kerítés feszültsége, áramerőssége és meghatározható az áramirány. A készülék földkábel nélkül működik, így használata egyszerű. 9V-os elemmel szállítjuk. Cikkszám: DeLaval digitális voltmérő Segítségével ellenőrizhető a kerítés működése. A feszültséget kv-ban mutatja. Cikkszám: DeLaval hibakereső Megmutatja, hogy van-e feszültség a kerítésben V-ig. Cikkszám: DeLaval kulcstartós hibakereső A kerítés gyors ellenőrzéséhez Cikkszám: DeLaval kétutas kapcsoló A kerítés ki- és bekapcsolható bárhol, ahová a kétutas kapcsolót felszereljük, így megspórolhatjuk a gerjesztőig megtett utat. Cikkszám: Szerszámok DeLaval kapcsoló Egyes kerítésszakaszok áramtalanításához. Cikkszám: DeLaval feszültség figyelmeztető Közvetlenül a vezetékre vagy a szalagra csíptetendő, nem szükséges a földhöz csatlakoztatni. Ha a kerítésben a feszültség 2000V fölött van, a készülék villogó fényjelzést ad. Ragadozók távoltartására szolgáló kerítéseknél, mint plusz riasztó egység használható. Különösen hasznos hajnalban és sötétben. Cikkszám: DeLaval figyelmeztető tábla Felszerelése meghatározott távolságonként kötelező. Erős műanyagból készül, mindkét oldalán figyelmeztető szöveggel. Kábelkötegelővel szállítjuk, így felszerelése egyszerű. 4 db. Cikkszám: DeLaval gumikalapács Megkönnyíti a póznák leszúrását. Gumikalapács (fa nyéllel) 5 kg. Cikkszám: Fa nyél Cikkszám: Gumikalapács (üvegszálas nyéllel) 3 kg. Cikkszám: kg. Cikkszám: DeLaval fogó villanypásztorhoz Segít a kerítéssel kapcsolatos munkákban. Cikkszám: Accessories 41

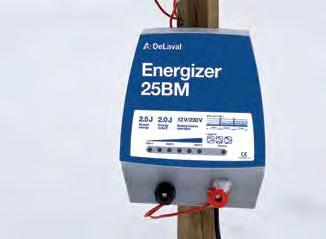

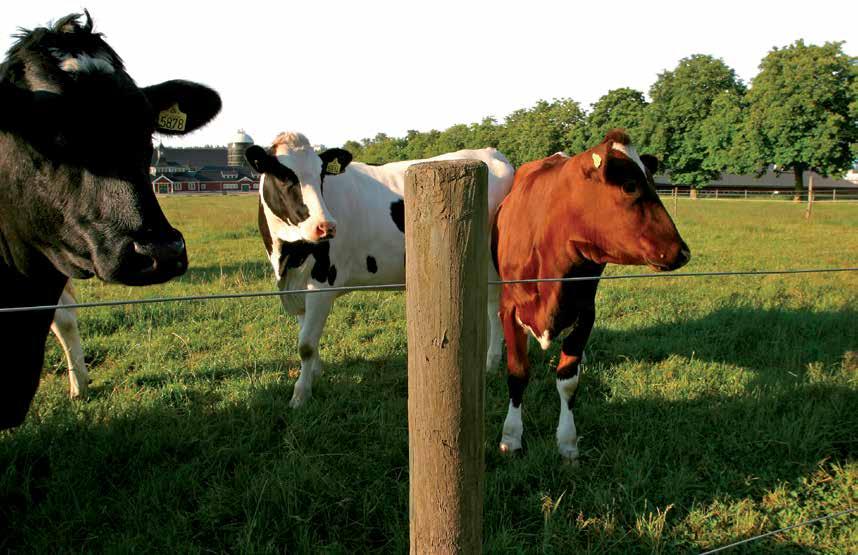

44 Ajánlott villanypásztor elemek szarvasmarhákhoz Gerjesztő Rövid kerítésekhez: DeLaval 10M, 30M, 2B Normál és hosszú kerítésekhez: DeLaval 20M, E60M, 4B, 16B, 20B, ESE50B, 25BM Nagyon hosszú kerítésekhez: DeLaval E120M, E250M, ESE120BM Állandó villanypásztor rendszer Ideiglenes villanypásztor rendszer Vezetékek és szalagok Nagy szakítószilárdságú vezeték (háromszorosan galvanizált) 2.0 mm / 2.5 mm /-03 Hagyományos galvanizált vezeték / 1.4mm/1.8 mm Csavart fémvezeték 1.5 mm BWP4 fonott vezeték /-10 BW6 kötél Póznák (6 m távolságra egymástól) DeLaval PPP 150 állandó műanyag pózna DeLaval PPP 110 állandó műanyag pózna Impregnált fapózna Vezetékek és szalagok BWP4 fonott vezeték /-10 BW4 vezeték / BW12/20/40 szalag /-93/-94 O2 vezeték W2 vezeték W5 kötél BWR9 szalag W10/20/40 szalag /-97/-98 O10 szalag Póznák (max. 10 m távolságra egymástól) Szigetelők Gyűrűszigetelő (fapóznához) / , , , Távtartó gyűrűszigetelő Körömszigetelő Megerősített gyűrűszigetelő BW110 üvegszálas pózna, lábbal B112 üvegszálas pózna, láb nélkül Műanyag pózna 105 cm Műanyag pózna 108 cm Rugóacél pózna 105 cm Rugóacél pózna 105 cm (malacfarok szigetelővel) Impregnált fapózna (sarkokhoz) Figyelem! A vezetékek ajánlott magassága (állandó és ideiglenes kerítéseknél) a 8. oldalon olvasható. 42 Recommendations

45 Ajánlott villanypásztor elemek lovakhoz Gerjesztő Lovak esetében általában nincs szükség nagy teljesítményű gerjesztőre Rövid kerítésekhez: DeLaval 10M, 30M, 2B Normál és hosszú kerítésekhez: DeLaval 20M, E60M, 4B, 16B, 20B, ESE50B, 25BM Nagyon hosszú kerítésekhez: DeLaval E120M, E250M, ESE120BM Állandó villanypásztor rendszer Ideiglenes villanypásztor rendszer Vezetékek és szalagok Vezetékek és szalagok BW6 kötél BWR9 szalag Póznák 2-3 m távolságra egymástól 40 mm-es szalag esetén,egyébként 4-6 m a javasolt távolság)) DeLaval PPP 150 állandó műanyag pózna DeLaval PPP 110 állandó műanyag pózna Impregnált fapózna BW4 vezeték / BWP4 fonott vezeték BW12/20/40 szalag /-93/-94 BWR9 szalag W10/20/40 szalag /-97/-98 O10 szalag Póznák Szigetelők (2-3 db póznánként) Gyűrűszigetelő (fapóznához) / , Szalagszigetelő Szalagvég- és sarokszigetelő Körömszigetelő Megerősített gyűrűszigetelő BWP150 üvegszálas pózna Műanyag pózna 140 cm Műanyag pózna 142 cm Műanyag pózna 169 cm Impregnált fapózna (sarkokhoz) Összekapcsoláshoz és kapukhoz Összekötőlap sarokszigetelőhöz Szalag/kapu összekötő Szalagösszekötők /-09 Recommendations 43

46 Ajánlott villanypásztor elemek juhokhoz Gerjesztő Juhok esetében mindig használjon nagy teljesítményű gerjesztőt. Rövid kerítésekhez: DeLaval 10M, 30M, 2B Normál és hosszú kerítésekhez: DeLaval 20M, E60M, 4B, 16B, 20B, ESE50B, 25BM Nagyon hosszú kerítésekhez: DeLaval E120M, E250M, ESE120BM Állandó villanypásztor rendszer Vezetékek és szalagok Ideiglenes villanypásztor rendszer Juhháló 90 cm, hosszúság 50 m Nagy szakítószilárdságú fémvezeték (háromszorosan galvanizált) 2.0 mm / 2.5 mm /-03 Hagyományos galvanizált vezeték 1.8 mm BWP4 fonott vezeték /-10 BW6 kötél BWR9 szalag Póznák (4-6 m távolságra egymástól) DeLaval PPP 150 állandó műanyag pózna DeLaval PPP 110 állandó műanyag pózna Impregnált fapózna Vezetékek BWP4 fonott vezeték /-10 BW4 vezeték / BW12/20/40 szalag /-93/-94 O2 vezeték W2 vezeték W10/20/40 szalag /-97/-98 O10 szalag Póznák (max. 8 m távolságra egymástól) Szigetelők (2-4 db póznánként) Gyűrűszigetelő (fapóznához) / , , Körömszigetelő Megerősített gyűrűszigetelő Összekapcsoláshoz és kapukhoz BWP110 üvegszálas pózna extra szigetelő Műanyag pózna 75 cm zöld (prémium) Műanyag pózna105 cm Műanyag pózna 108 cm Rugóacél pózna 105 cm extra gyűrűszigetelő Rugóacél pózna 105 cm (malacfarok szigetelővel) Impregnált fapózna (sarkokhoz) Összekötőlap sarokszigetelőhöz Szalag/kapu összekötő Recommendations

47 Ajánlott villanypásztor elemek vadállatok távoltartásához Gerjesztő vadállatok ellen (vaddisznó, farkas, medve, hiúz) Vadállatok távoltartásához mindig használjon nagy teljesítményű gerjesztőt, egyrészt a kerítés hossza, másrészt a növényzet miatt. Normál és hosszú kerítéshez: DeLaval E60M, ESE50B Nagyon hosszú kerítéshez: DeLaval E120M, E250M, ESE120BM Állandó villanypásztor rendszer Vezetékek Nagy szakítószilárdságú fémvezeték (háromszorosan galvanizált) 2.0 mm/2.5 mm /-03 Póznák (6 m távolságra egymástól) DeLaval PPP 150 állandó műanyag pózna DeLaval PPP 110 állandó műanyag pózna Impregnált fapózna Szigetelők (4-5 db póznánként) Gyűrűszigetelő (fapóznához) /-27 Körömszigetelő Megerősített gyűrűszigetelő Összekapcsoláshoz és kapukhoz Összekötőlap sarokszigetelőhöz Szalag/kapu összekötő Figyelem! A vezetékek ajánlott magassága (állandó és ideiglenes kerítéseknél) a 8. oldalon olvasható. Recommendations 45

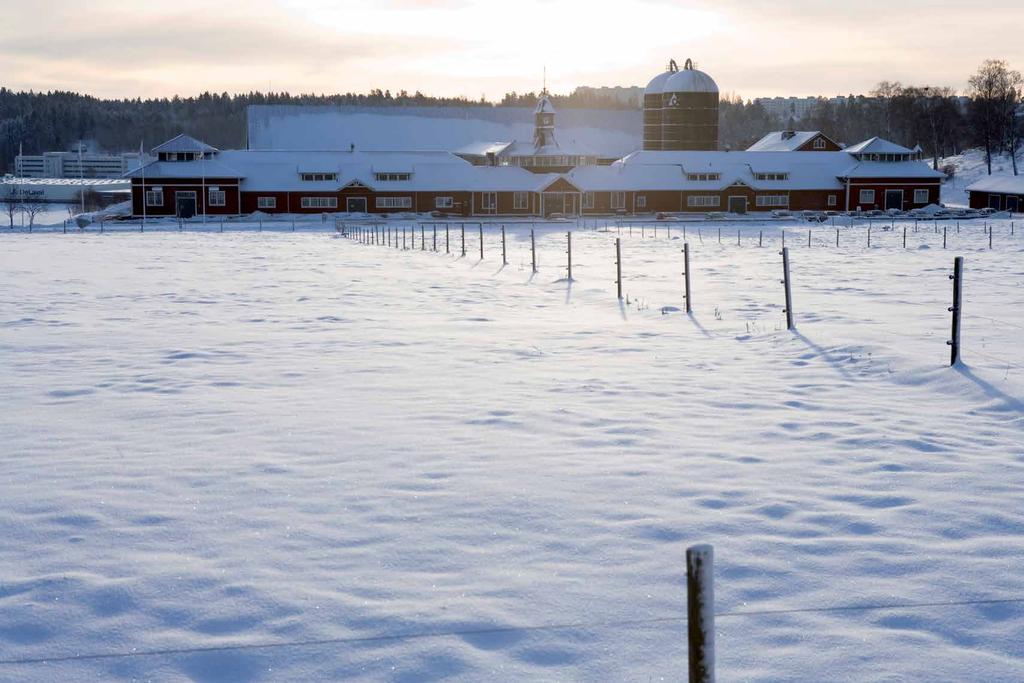

48 Kerítésépítés nehéz körülmények között Túl száraz? Túl sziklás? Túl hideg? Ilyen körülmények között komoly nehézségekbe ütközik egy jól működő villanypásztor telepítése. A problémát a földelés okozza. De van erre megoldás? 46 Difficult conditions

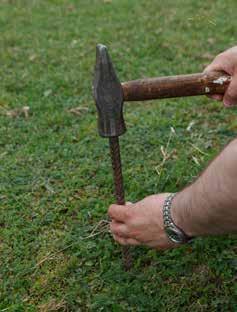

49 Kerítésépítés nem megfelelő földelési feltételek mellett Ha hatékonyan szeretné használni a villanypásztort, akkor alapvető fontosságú a megfelelő földelés, ellenkező esetben ugyanis az áramkör nem fog zárni, amikor az állat hozzáér a kerítéshez, azaz az állatot nem rázza meg a kerítés. Ezen kívül az áramkör zárásához az állatnak nedves földdel kell érintkeznie. Mit lehet tenni, ha a talaj nagyon száraz? Vagy mi a megoldás akkor, ha a terep sziklás vagy dombos? És milyen megoldást kell választani, ha fagy vagy hó elszigeteli az állatot a talajtól? 1. DeLaval dupla áramkörös szalag A DeLaval dupla áramkörös szalagban két elkülönített vezető van beépítve. Az egyik vezető szolgál a kerítés áram alá helyezésére. A másik vezető pedig a gerjesztő földelőkapcsára van bekötve. Az állat a kerítés megérintésekor mindkét vezetőhöz egyszerre ér hozzá. Az megérintés zárja az áramkört, így az állatot elektromos áramütés éri. 2. Elkülönített földelő áramkör Másik megoldásként elkülönített földelő áramkörök telepíthetők a kerítés hossza mentén. A speciális célú földelővezeték kiépítésével az áram akadálytalanul jut vissza a gerjesztő földelőkapcsára. Ennek következtében az állatot áramütés éri, amikor egyszerre ér hozzá a normál kerítésvezetékhez és a földelővezetékhez. A hatékonyság további növeléséhez földelőkarók csatlakoztathatók 200 méterenként a földelő áramkörhöz. Megbízható megoldások A DeLaval két megoldást kínál. Mindkét esetben a talajtól és a földelőrúdtól függetlenül működő földelő áramkört kell létrehozni. Nagyon hosszú kerítések esetén előfordulhat, hogy földelővezetéket is fel kell szerelni a kerítésre. Vezessen el egy acélvezetéket a talaj felett 15 cm magasságban, majd csatlakoztassa a földelőkarókhoz méterenként. 1 B40 szalag, 200 m Cikkszám: WB40 szalag, 200m Cikkszám: W40 szalag, 200m Cikkszám: Szalagszigetelő, 8 db/csomag Cikkszám: Fém összekötőlemez, 2 db/csomag Cikkszám: Földelés- és kerítésösszekötő kábelek Cikkszám: Szalagösszekötő kábelek Cikkszám: Difficult conditions 47
