1 Általános ismertetés, típusok és funkciók, alkalmazási területek és szabványok Szatmári Tamás Alkalmazás Mérnök Low & Bonar Hungary Kft.

2 Előadás tartalma Általános ismertetés Erózió védelmi termékek, típusok Alkalmazási területek Szabványosítás Tesztelés, tervezés

3 Általános ismertetés Mi is az az erózió? Az erózió szűkebb értelemben a csapadékvíz, tágabb értelemben a víz és a jég, általános értelemben minden felszíni erő a felszínt pusztító munkája. A lepusztított anyagot a víz, szél (stb.) elszállítja, és származási helyétől többé-kevésbé messze rakja le.

4 Általános ismertetés Mi a szerepe a növényzetnek az erózióvédelemben? Ahogy azt megszámlálhatatlan a természet által kialakított esetben, az erózió elleni védelem legalapvetőbb formája a rézsű felületét takaró növényzet: Gyökérmátrix felületi védelme Mélyebbre ívelő gyökérzet összetett védelme Amennyiben a növényzet még nem elég erős ellátni ezeket a feladatokat, vagy éppen a szezonális szárazság miatt csökken a védelme mesterséges erózióvédelem

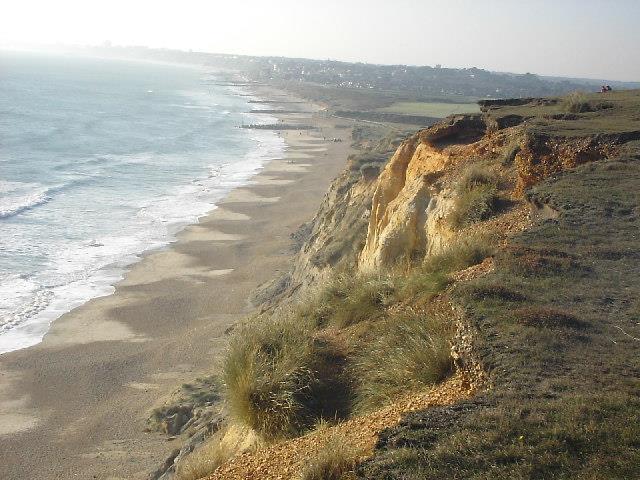

5 Általános ismertetés Mikor probléma az erózió? A természetben?

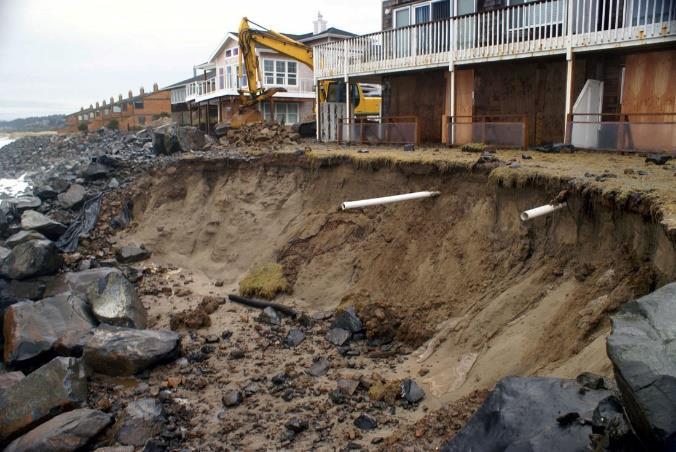

6 Általános ismertetés Mikor probléma az erózió? Lakott területek közelében?

7 Erózió védelmi termékek, típusok Különböző erózióvédelmi rendszerek, termékek, megoldások Biológiailag lebomló anyagok (juta, kókuszrost, stb ) Nem lebomló anyagok Két dimenziós geoszőnyeg Térhálós geomatrac Geokompozitok Geocella Gabion kosaras védelem (Reno) Beton matrac Stb. Élettartama < 3 év Élettartalma >> 3 év

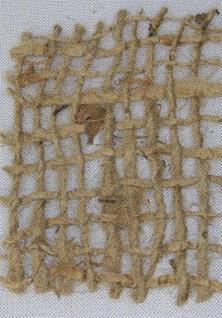

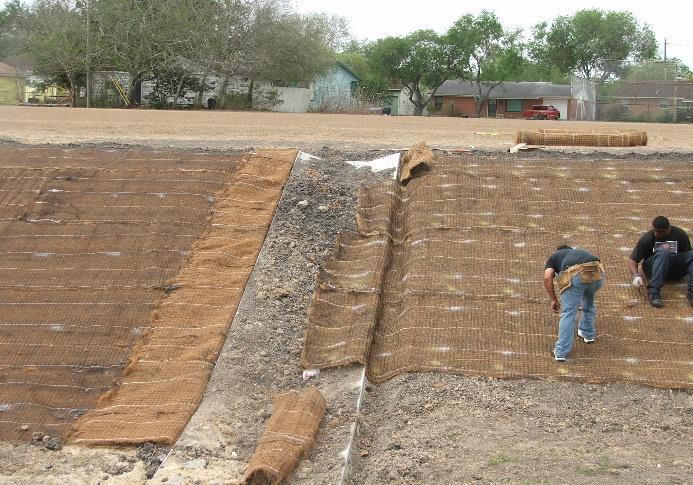

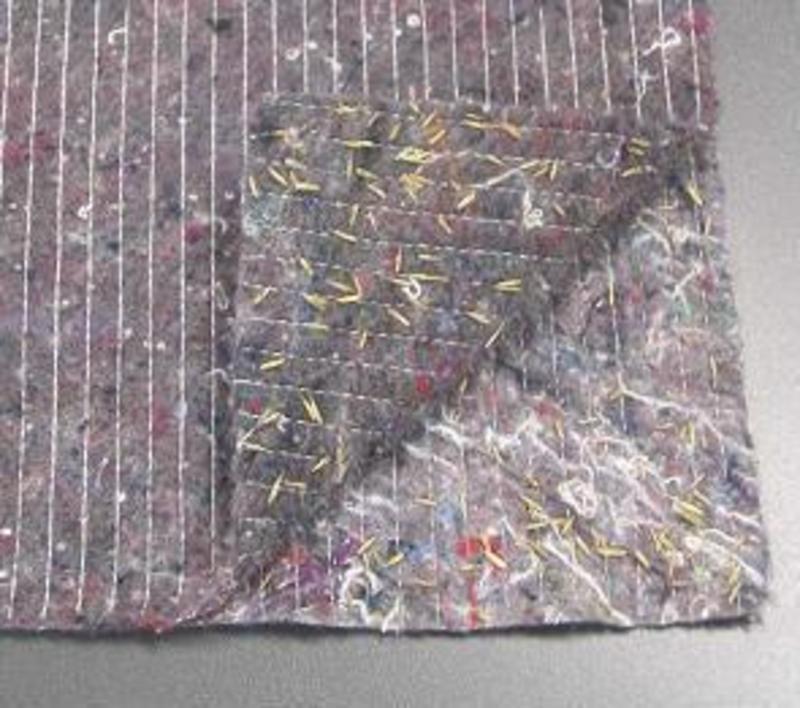

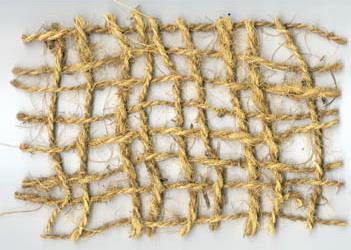

8 Erózió védelmi termékek, típusok Különböző erózióvédelmi rendszerek, termékek, megoldások Biológiailag lebomló anyagok (juta, kókuszrost, stb ) Élettartama < 3 év

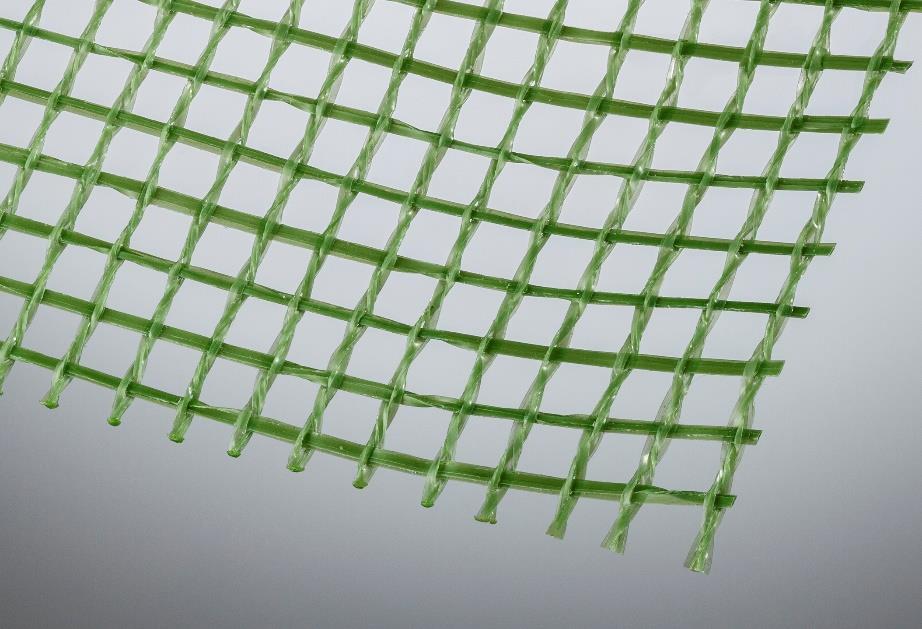

9 Erózió védelmi termékek, típusok Különböző erózióvédelmi rendszerek, termékek, megoldások Nem lebomló anyagok Két dimenziós geoszőnyeg Élettartama ~ 3 év

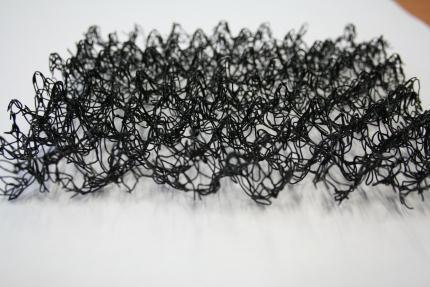

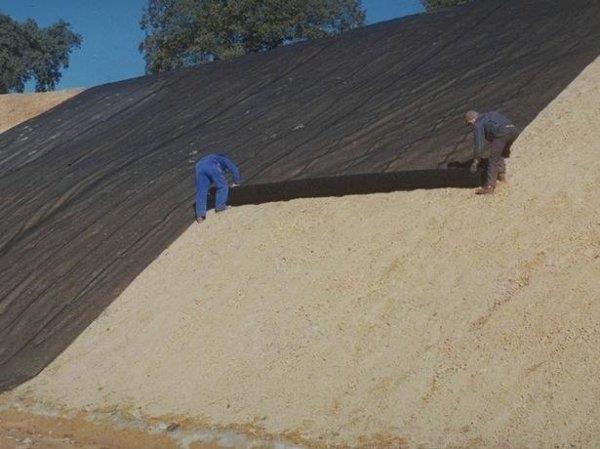

10 Erózió védelmi termékek, típusok Különböző erózióvédelmi rendszerek, termékek, megoldások Nem lebomló anyagok Térhálós geomatracok Élettartama >> 3 év

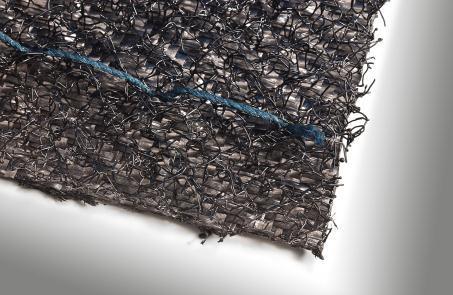

11 Erózió védelmi termékek, típusok Különböző erózióvédelmi rendszerek, termékek, megoldások Nem lebomló anyagok Geokompozitok Élettartama >> 3 év

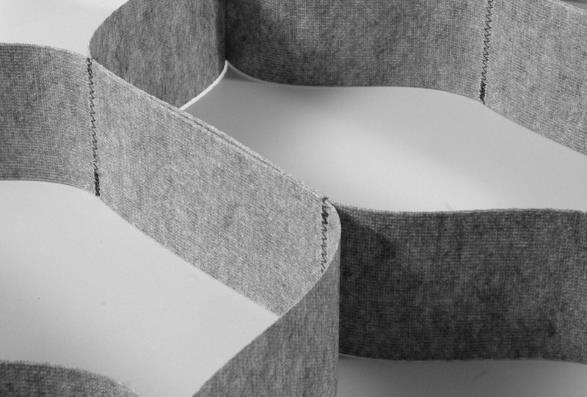

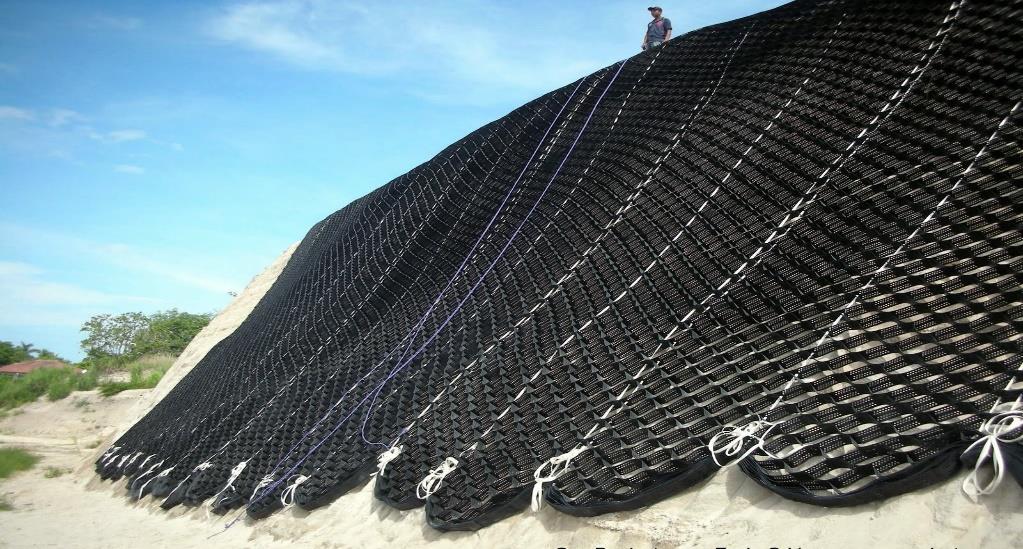

12 Erózió védelmi termékek, típusok Különböző erózióvédelmi rendszerek, termékek, megoldások Nem lebomló anyagok Geocella Élettartama >> 3 év

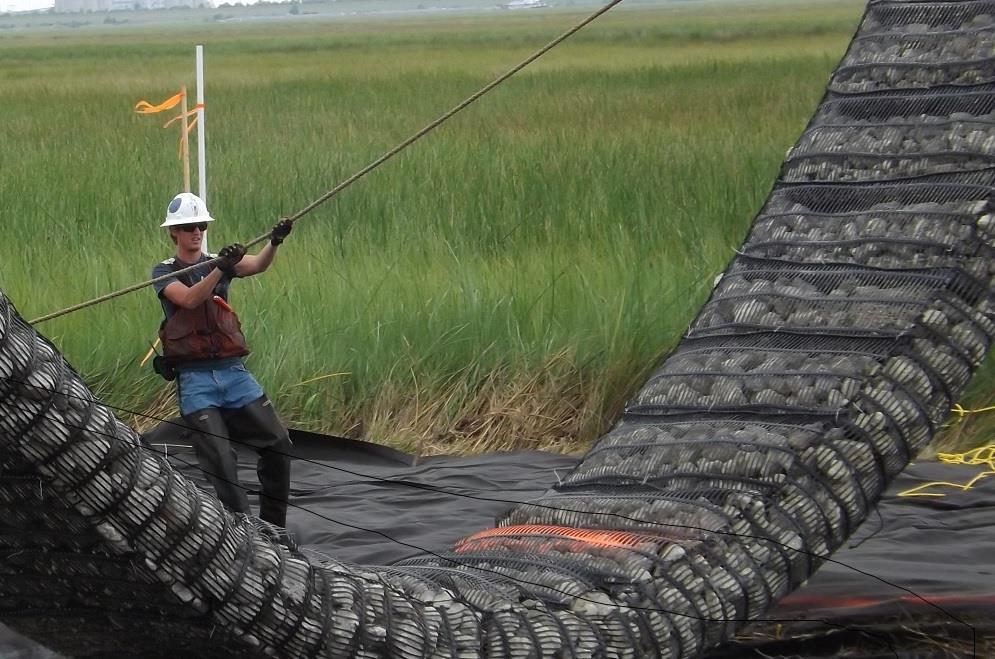

13 Erózió védelmi termékek, típusok Különböző erózióvédelmi rendszerek, termékek, megoldások Nem lebomló anyagok Gabion kosaras védelem (Reno) Élettartama >> 3 év

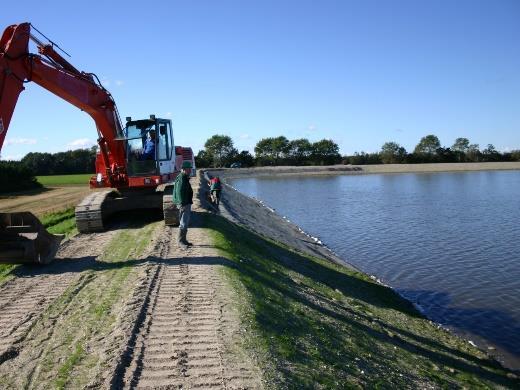

14 Alkalmazási területek Száraz rézsűk, vasúti- és közúti töltések Vízzel időszakosan elöntött rézsűk (állóvíz) Folyóvíz sodrásának kitett rézsűfelületek Árok, patak, csatornaépítés Talajtámfalak Szegezett sziklarézsűk

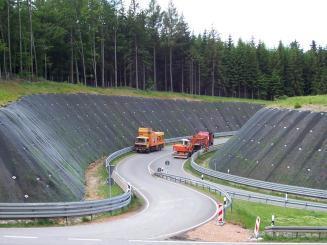

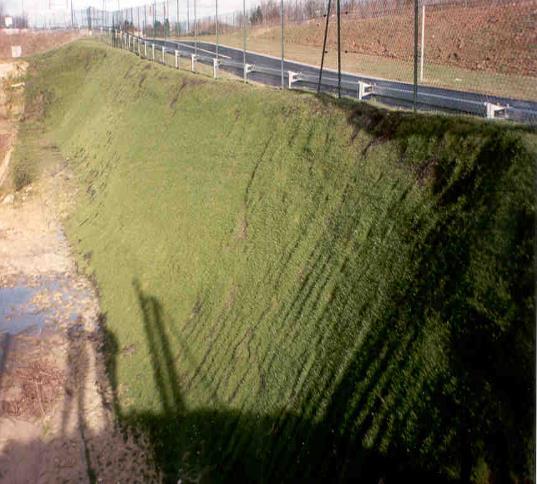

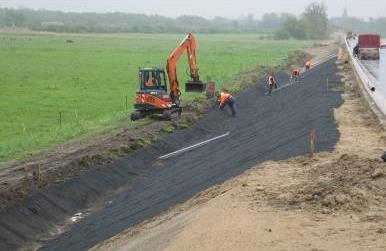

15 Alkalmazási területek Száraz rézsűk, közúti- és vasúti töltések Védelem: Csepperózió ellen Lepelerózió Barázdás erózió Árkos erózió Szélerózió?

16 Alkalmazási területek

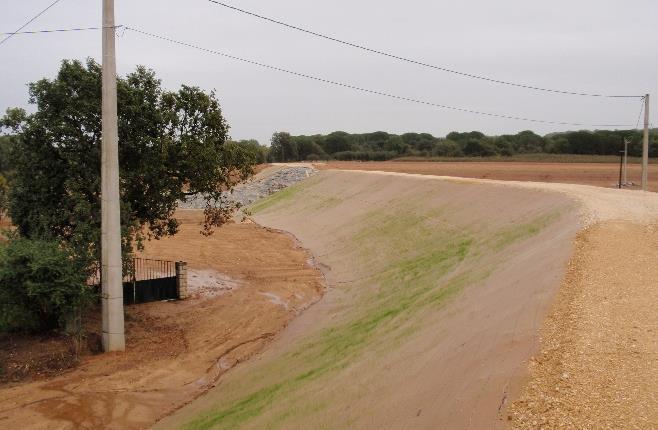

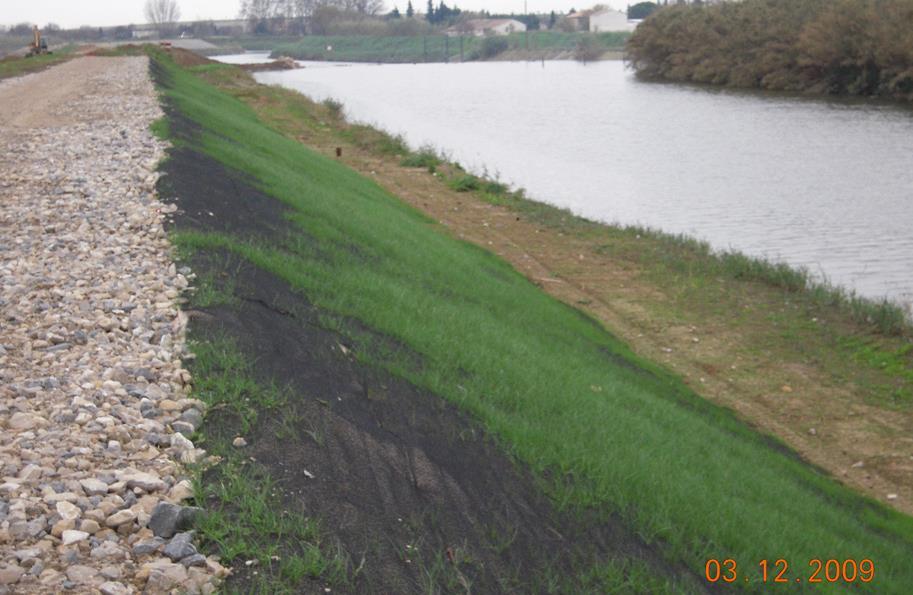

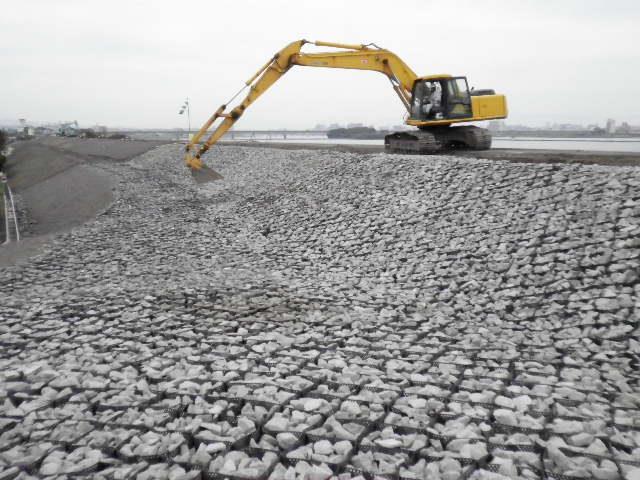

17 Alkalmazási területek Vízzel időszakosan elöntött rézsűk, gátak, árvízvédelmi töltések Védelem: Csepperózió ellen Lepelerózió Barázdás erózió Árkos erózió Szélerózió Stabilitásvesztés a telítettség miatt

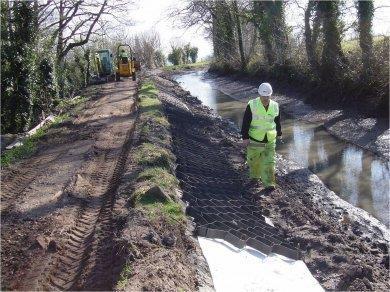

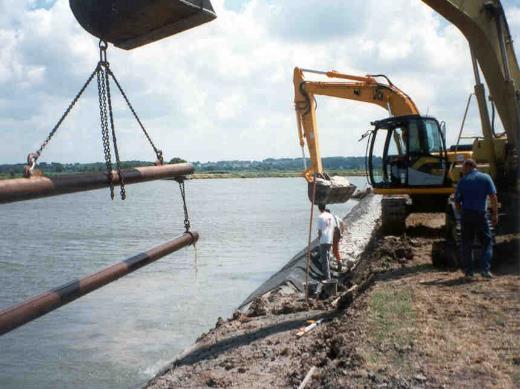

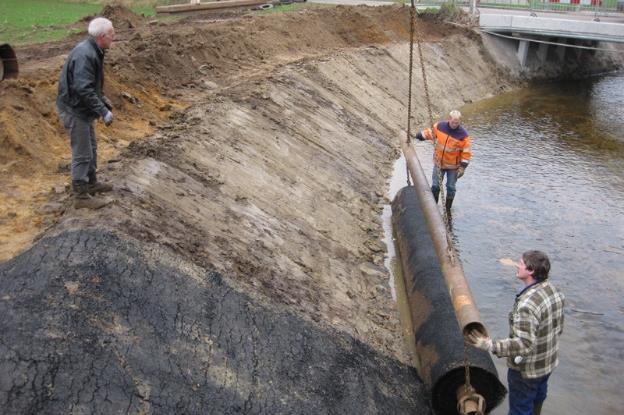

18 Alkalmazási területek Folyóvíz sodrásának kitett rézsűfelületek, töltések Védelem: Vízáramlás Kisebb hullámok Vízkimosás Barázdás erózió Árkos erózió Csepp és szélerózió

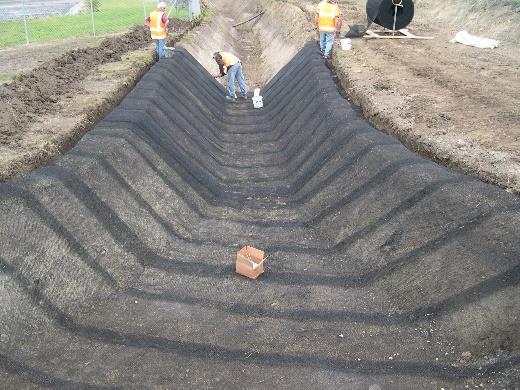

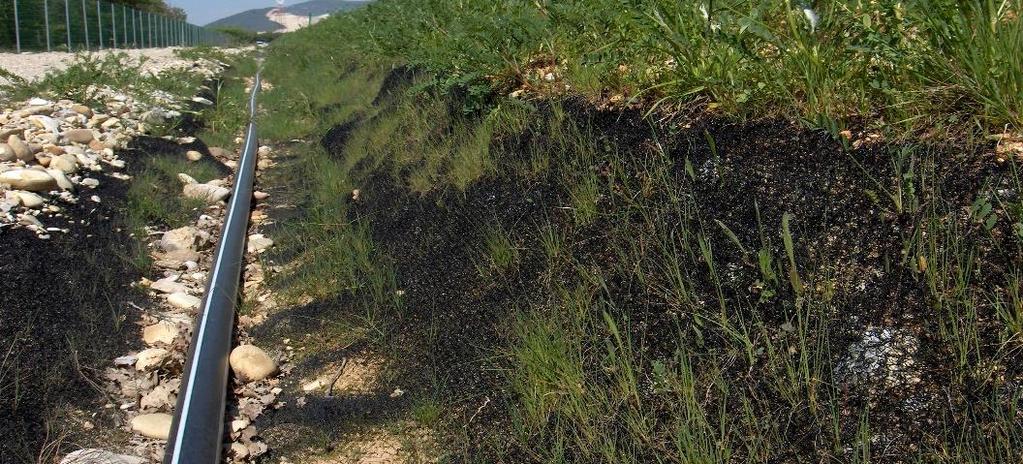

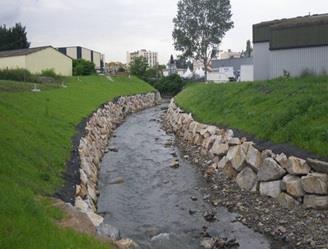

19 Alkalmazási területek Árok, patak és csatornaépítés Védelem: Vízáramlás Vízkimosás Barázdás erózió Árkos erózió Csepp és szélerózió

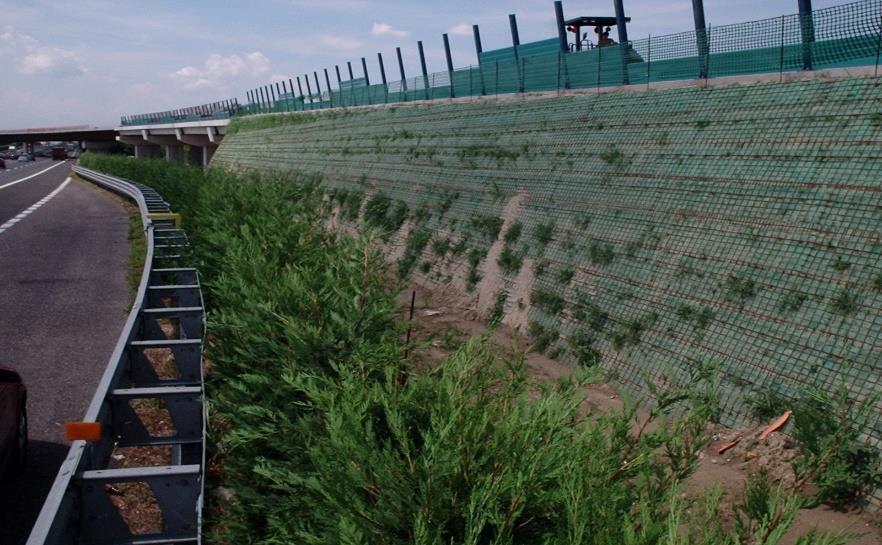

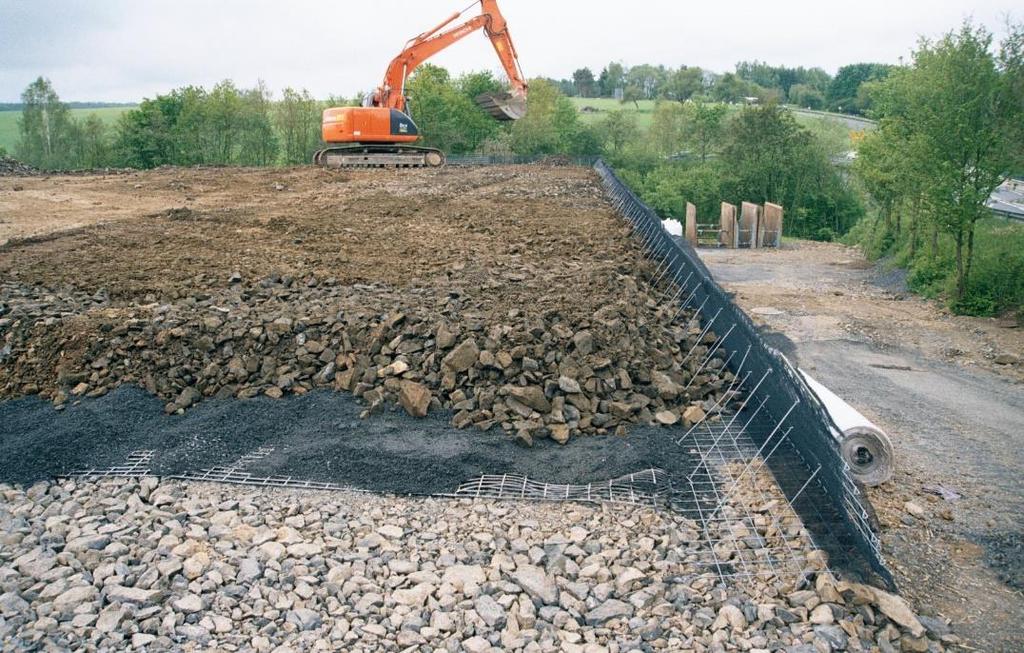

20 Alkalmazási területek Talajtámfalak Védelem: Szemcsés háttöltés kipergése ellen Barázdás erózió Árkos erózió

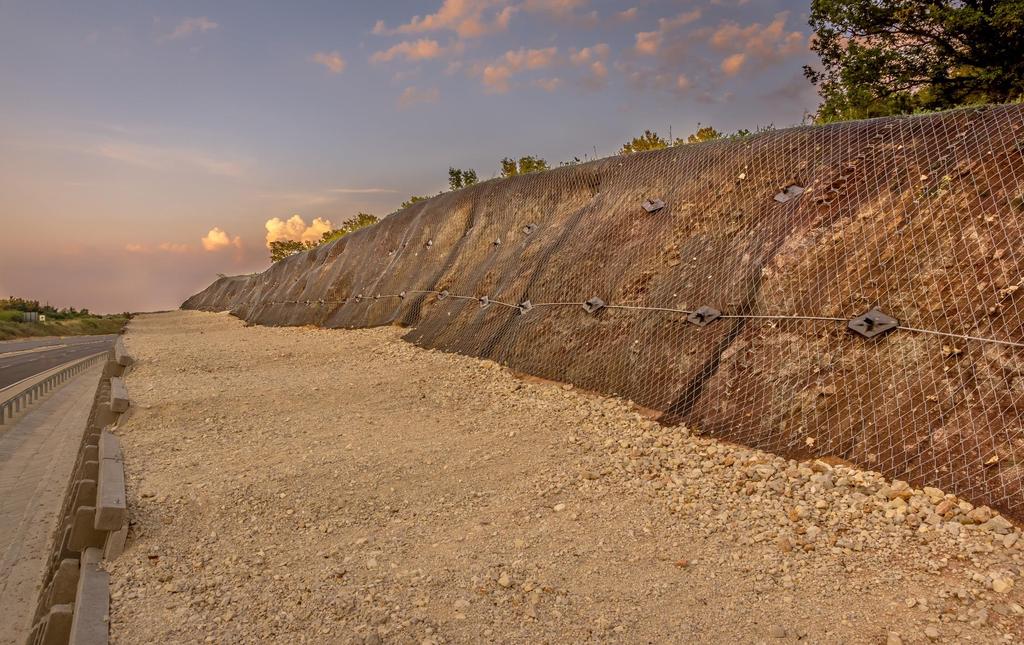

21 Alkalmazási területek Szegezett sziklarézsűk Védelem: Kisebb szikladarabok, talajszemcsék kipergése Vékony humuszréteg Növények kialakuló gyökérzete

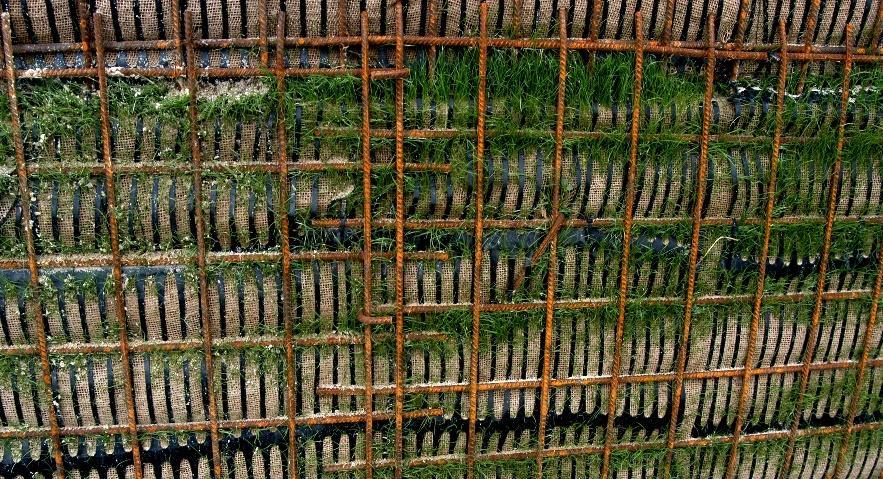

22 8-as úti máglyafal, 2015

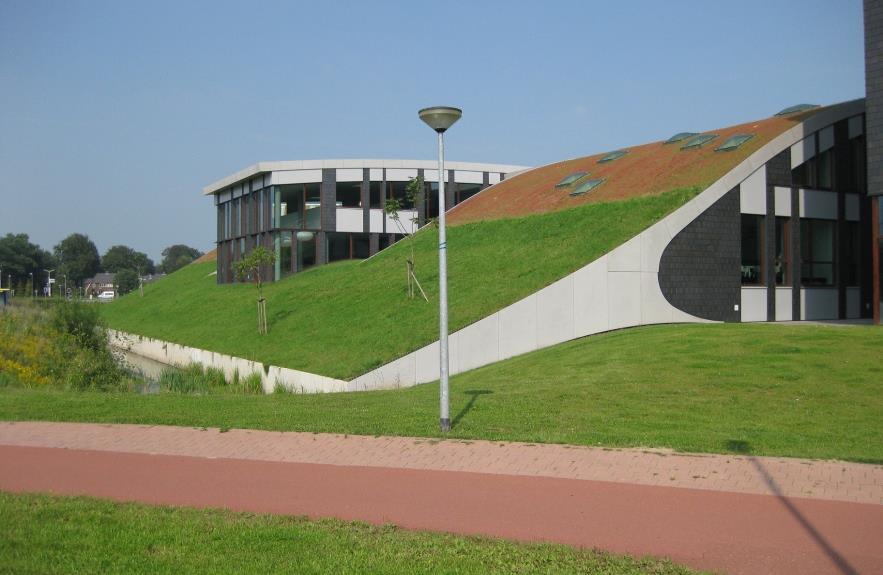

23 Alkalmazási területek Egyedi alkalmazások Kompozitok

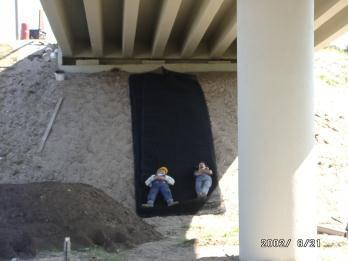

24 Alkalmazási területek Egyedi alkalmazások Pihenőhelyek kialakítása

25 Szabványosítás Szabványosítás (hiánya): Szabványosított műszaki megközelítés, viszonyulás: Nagy különbségek a geoműanyagok és lebomló termékek között Szabványosított vizsgálatok: A geoműanyagok tulajdonságai megvizsgálhatóak, más nem! Összehasonlító értékek: A lebomló termékeknek nem lehet konstans értéket megadni, függ az időtől, hőmérséklettől, időjárási viszonyoktól, stb.

26 Szabványosítás Szabványosítás (próbálkozások): CEN/TC 189/WG 1: (felületi erózió védelem) 1992-ben alakult, most is aktív, a vizsgálatokra fókuszál FGSV: Erózió elleni védelem A tervezők támogatására fókuszál EFEB: Erózió elleni védelem A lebomló termékek beillesztésére fókuszál

27 Szabványosítás Szabványosítás (értékek megadása): Területi sűrűség EN ISO 9864 Szakítószilárdság EN ISO Szakadó nyúlás EN ISO Összenyomódási viselkedés EN ISO Vízelvezetés az anyag síkjában EN ISO Vízáteresztés EN ISO Időjárással szembeni ellenállás EN ISO Tűzállóság EN ISO Ezek alapján valóban kiderül az anyag megfelelősége? Különböző termékek összehasonlíthatóak? A funkció kiderül belőlük? Az alkalmazási terület kiválasztható?

28 Tervezés Tervezés = egy mód, ami alapján terméket választhatunk 1) Megfelelő terméket, megfelelő alkalmazáshoz Száraz rézsűkre illeszkedő termékek Vízzel időszakosan terhelt felületekre alkalmas termékek Folyóvíznek, kisebb hullámzásnak is ellenálló termékek Egyedi: magas szakítószilárdsággal rendelkező termékek 2) Körülmények figyelembevétele Rézsűhajlás, magasság, geometria Töltés vagy bevágás anyaga, agresszivitása Időjárási körülmények Lejtési és domborzati viszonyok

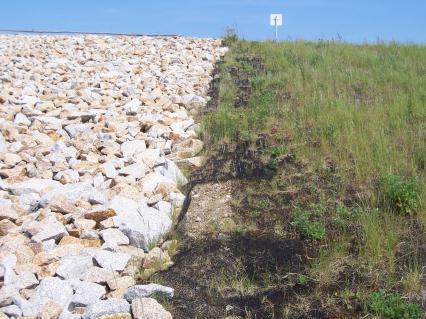

29 Tervezés Tervezés = egy mód, ami alapján terméket választhatunk 3) Gyártók által ajánlott paraméterek, tesztek figyelembevétele Térhálós, 3 dimenziós termékeknél a szálsűrűség (szál/m2) Talaj megtartási tényező UV ellenállás, környezetre gyakorolt negatív hatás Időjárással, hőmérséklettel szembeni ellenállás

30 Tervezés Tervezés = egy mód, ami alapján terméket választhatunk 3) Gyártók által ajánlott paraméterek, tesztek figyelembevétele Térhálós, 3 dimenziós termékeknél a szálsűrűség (szál/m2) Talaj megtartási tényező UV ellenállás, környezetre gyakorolt negatív hatás Időjárással, hőmérséklettel szembeni ellenállás

31 Konklúzió Nincs sem Európai, sem Magyarországi rendelet, vagy szabályozás az alkalmazást, tervezést illetően A fókusz a probléma megoldásán van, valamint a teljesítmény igazolásán Egy termék kiírásakor, specifikációjakor sokkalta fontosabb a végfelhasználási terület, a körülmények, mint a termék adatlapon feltüntetett paraméterek ismerete A termék kiválasztása nem tervezésen alapul, sokkal inkább tapasztalaton (gyártól által szolgáltatott diagramokon, tapasztalati összefüggéseken)

32 Köszönöm a figyelmet! Szatmári Tamás Alkalmazás Mérnök Bonar Geosynthetics Kft.
