BIZTOSÍTÓS KÉSZÜLÉKEK, GYŰJTŐSÍN RENDSZEREK

Átírás

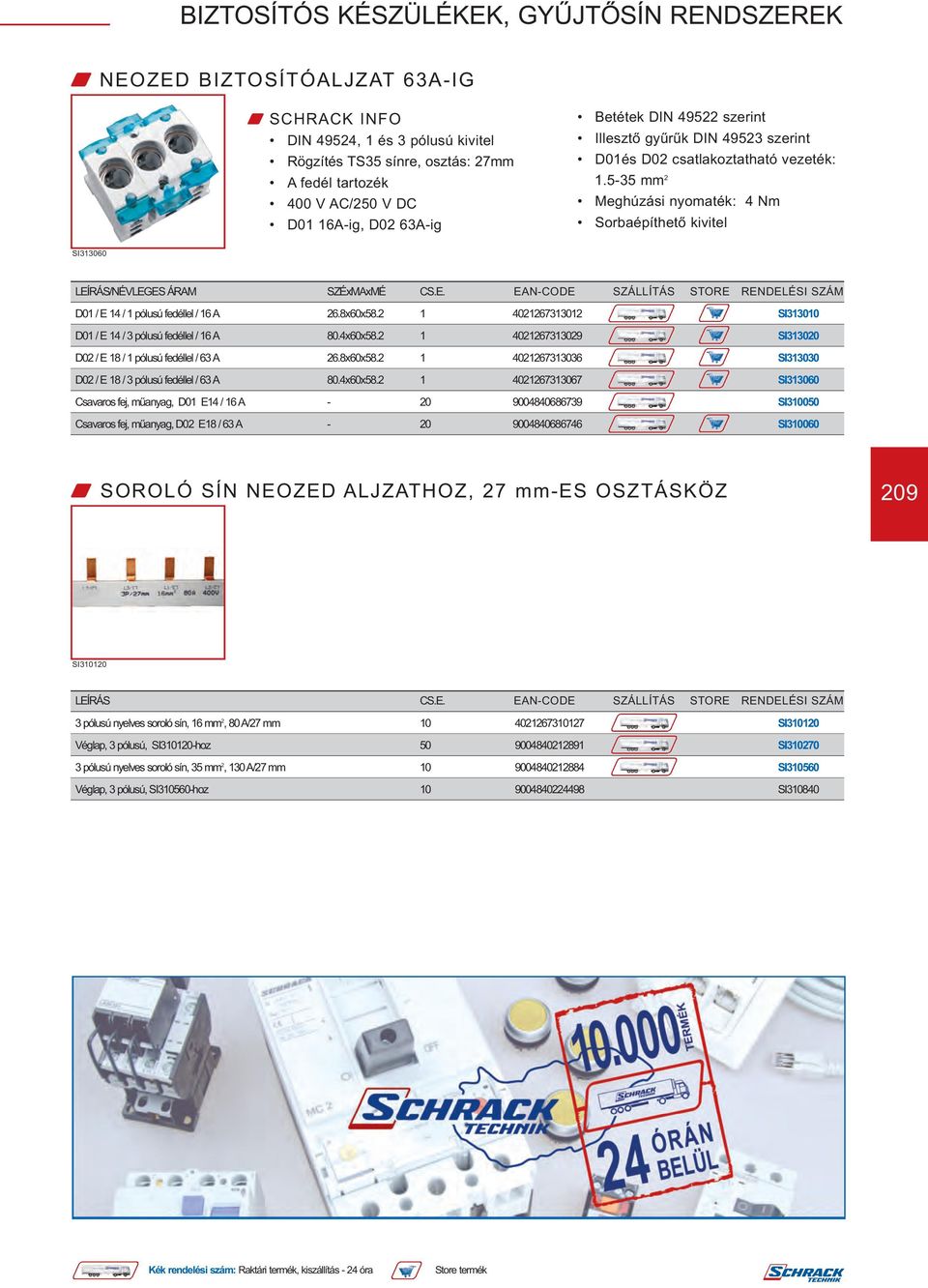

1 W NEOZED BIZTOSÍTÓALJZAT 63A-IG DIN 49524, 1 és 3 pólusú kivitel Rögzítés TS35 sínre, osztás: 27mm A fedél tartozék 400 V AC/250 V DC D01 16A-ig, D02 63A-ig Betétek DIN szerint Illesztő gyűrűk DIN szerint D01és D02 csatlakoztatható vezeték: mm 2 Meghúzási nyomaték: 4 Nm Sorbaépíthető kivitel SI LEÍRÁS/NÉVLEGES ÁRAM SZÉxMAxMÉ CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM D01 / E 14 / 1 pólusú fedéllel / 16 A 26.8x60x SI D01 / E 14 / 3 pólusú fedéllel / 16 A 80.4x60x SI D02 / E 18 / 1 pólusú fedéllel / 63 A 26.8x60x SI D02 / E 18 / 3 pólusú fedéllel / 63 A 80.4x60x SI Csavaros fej, műanyag, D01 E14 / 16 A SI Csavaros fej, műanyag, D02 E18 / 63 A SI W SOROLÓ SÍN NEOZED ALJZATHOZ, 27 mm-es OSZTÁSKÖZ 209 SI LEÍRÁS CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 3 pólusú nyelves soroló sín, 16 mm 2, 80 A/27 mm SI Véglap, 3 pólusú, SI hoz SI pólusú nyelves soroló sín, 35 mm 2, 130 A/27 mm SI Véglap, 3 pólusú, SI hoz SI310840

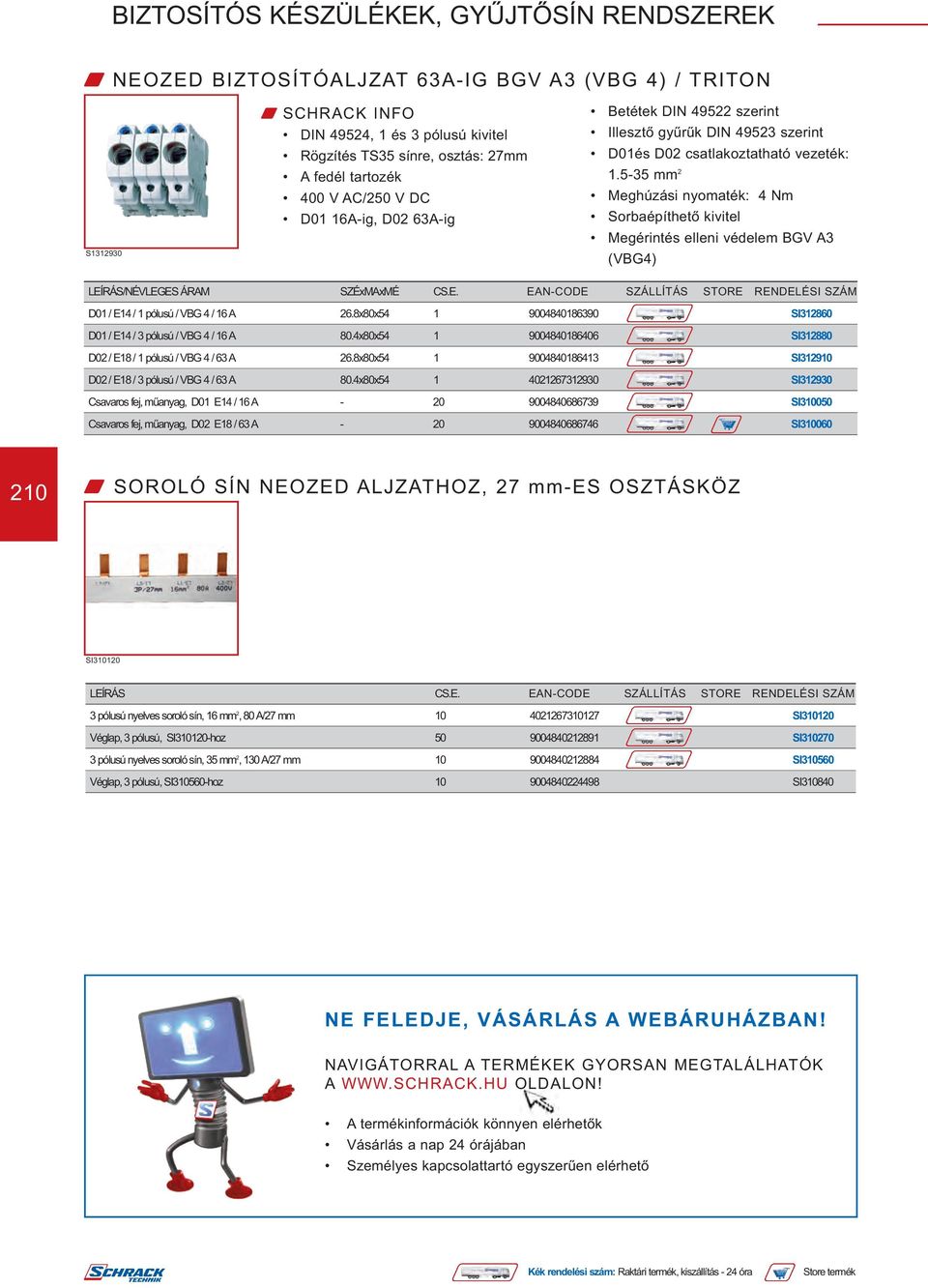

2 W NEOZED BIZTOSÍTÓALJZAT 63A-IG BGV A3 (VBG 4) / TRITON S DIN 49524, 1 és 3 pólusú kivitel Rögzítés TS35 sínre, osztás: 27mm A fedél tartozék 400 V AC/250 V DC D01 16A-ig, D02 63A-ig Betétek DIN szerint Illesztő gyűrűk DIN szerint D01és D02 csatlakoztatható vezeték: mm 2 Meghúzási nyomaték: 4 Nm Sorbaépíthető kivitel Megérintés elleni védelem BGV A3 (VBG4) LEÍRÁS/NÉVLEGES ÁRAM SZÉxMAxMÉ CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM D01 / E14 / 1 pólusú / VBG 4 / 16 A 26.8x80x SI D01 / E14 / 3 pólusú / VBG 4 / 16 A 80.4x80x SI D02 / E18 / 1 pólusú / VBG 4 / 63 A 26.8x80x SI D02 / E18 / 3 pólusú / VBG 4 / 63 A 80.4x80x SI Csavaros fej, műanyag, D01 E14 / 16 A SI Csavaros fej, műanyag, D02 E18 / 63 A SI W SOROLÓ SÍN NEOZED ALJZATHOZ, 27 mm-es OSZTÁSKÖZ SI LEÍRÁS CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 3 pólusú nyelves soroló sín, 16 mm 2, 80 A/27 mm SI Véglap, 3 pólusú, SI hoz SI pólusú nyelves soroló sín, 35 mm 2, 130 A/27 mm SI Véglap, 3 pólusú, SI hoz SI NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! NAVIGÁTORRAL A TERMÉKEK GYORSAN MEGTALÁLHATÓK A OLDALON! A termékinformációk könnyen elérhetők Vásárlás a nap 24 órájában Személyes kapcsolattartó egyszerűen elérhető

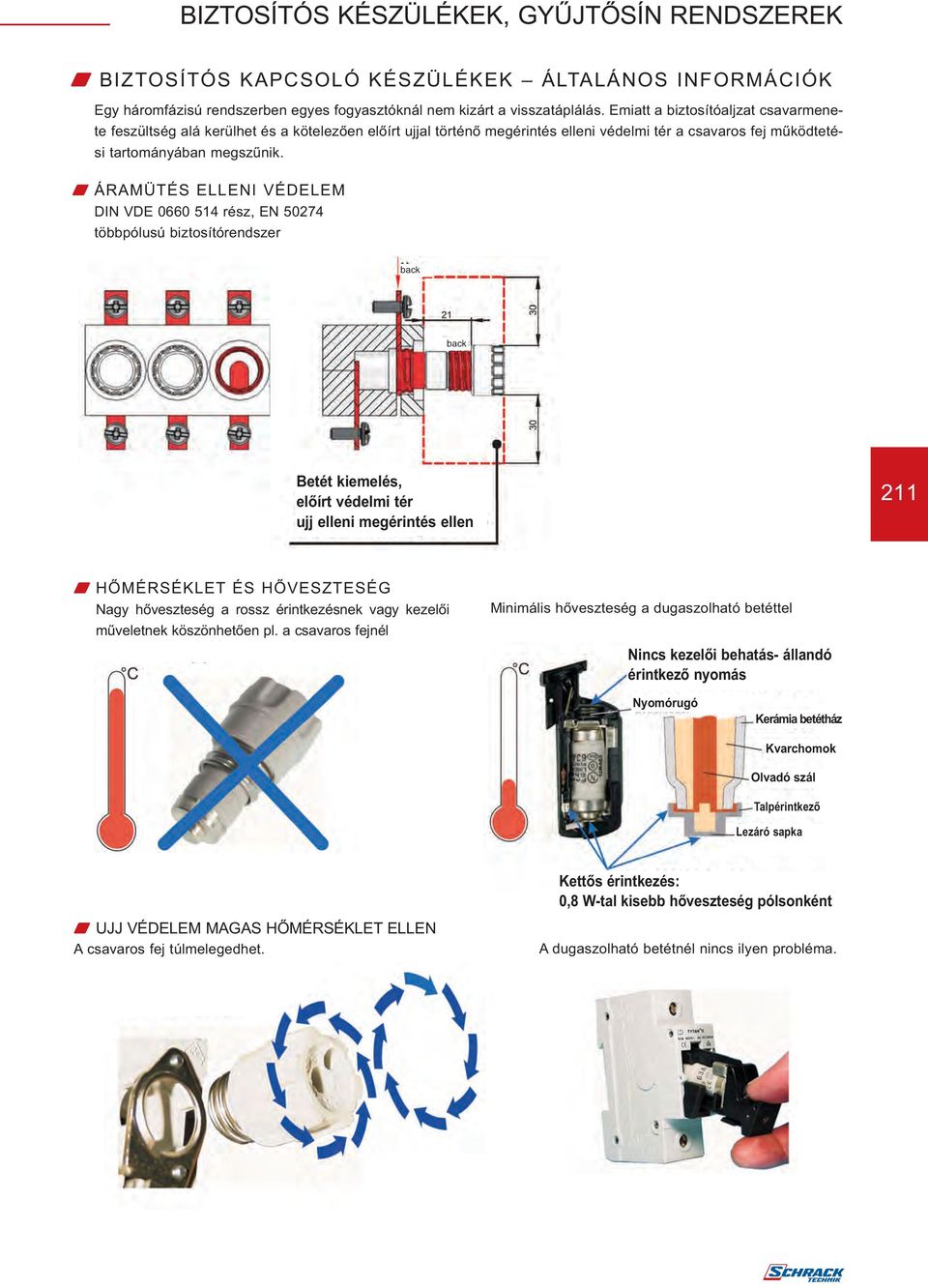

3 W BIZTOSÍTÓS KAPCSOLÓ KÉSZÜLÉKEK ÁLTALÁNOS INFORMÁCIÓK Egy háromfázisú rendszerben egyes fogyasztóknál nem kizárt a visszatáplálás. Emiatt a biztosítóaljzat csavarmenete feszültség alá kerülhet és a kötelezően előírt ujjal történő megérintés elleni védelmi tér a csavaros fej működtetési tartományában megszűnik. W ÁRAMÜTÉS ELLENI VÉDELEM DIN VDE rész, EN többpólusú biztosítórendszer back back Betét kiemelés, előírt védelmi tér ujj elleni megérintés ellen 211 W HŐMÉRSÉKLET ÉS HŐVESZTESÉG Nagy hőveszteség a rossz érintkezésnek vagy kezelői műveletnek köszönhetően pl. a csavaros fejnél W TEMPERATURE AND POWER LOSS Minimális hőveszteség a dugaszolható betéttel Nincs kezelői behatás- állandó érintkező nyomás Nyomórugó Kerámia betétház Kvarchomok Olvadó szál Talpérintkező Lezáró sapka Kettős érintkezés: 0,8 W-tal kisebb hőveszteség pólsonként W UJJ VÉDELEM MAGAS HŐMÉRSÉKLET ELLEN A csavaros fej túlmelegedhet. A dugaszolható betétnél nincs ilyen probléma.

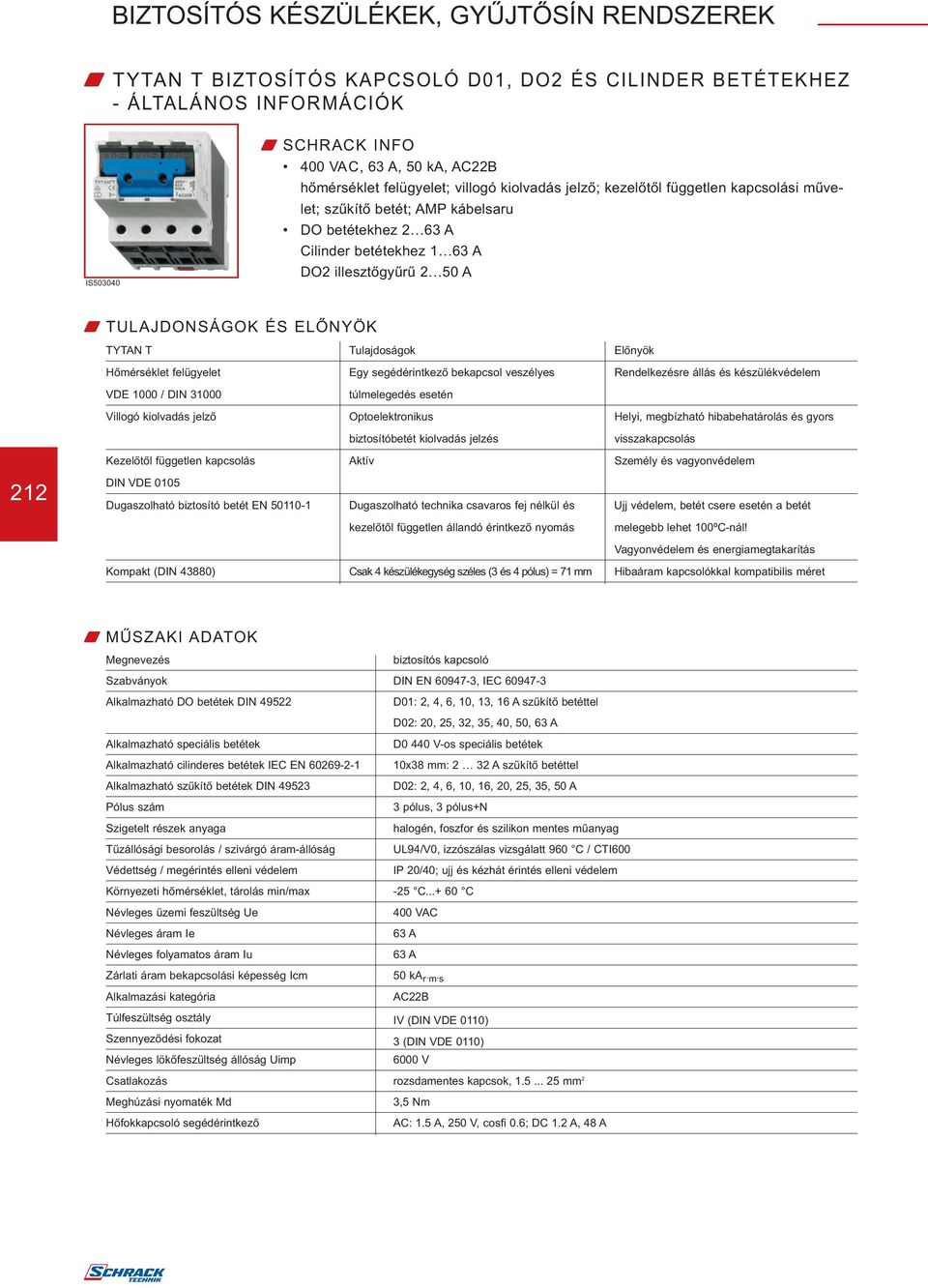

4 W TYTAN T BIZTOSÍTÓS KAPCSOLÓ D01, DO2 ÉS CILINDER BETÉTEKHEZ - ÁLTALÁNOS INFORMÁCIÓK IS VAC, 63 A, 50 ka, AC22B hőmérséklet felügyelet; villogó kiolvadás jelző; kezelőtől független kapcsolási művelet; szűkítő betét; AMP kábelsaru DO betétekhez 2 63 A Cilinder betétekhez 1 63 A DO2 illesztőgyűrű 2 50 A W TULAJDONSÁGOK ÉS ELŐNYÖK TYTAN T Tulajdoságok Előnyök Hőmérséklet felügyelet Egy segédérintkező bekapcsol veszélyes Rendelkezésre állás és készülékvédelem VDE 1000 / DIN túlmelegedés esetén Villogó kiolvadás jelző Optoelektronikus Helyi, megbízható hibabehatárolás és gyors biztosítóbetét kiolvadás jelzés visszakapcsolás Kezelőtől független kapcsolás Aktív Személy és vagyonvédelem 212 DIN VDE 0105 Dugaszolható biztosító betét EN Dugaszolható technika csavaros fej nélkül és Ujj védelem, betét csere esetén a betét kezelőtől független állandó érintkező nyomás melegebb lehet 100ºC-nál! Vagyonvédelem és energiamegtakarítás Kompakt (DIN 43880) Csak 4 készülékegység széles (3 és 4 pólus) = 71 mm Hibaáram kapcsolókkal kompatibilis méret W MŰSZAKI ADATOK Megnevezés biztosítós kapcsoló Szabványok DIN EN , IEC Alkalmazható DO betétek DIN D01: 2, 4, 6, 10, 13, 16 A szűkítő betéttel D02: 20, 25, 32, 35, 40, 50, 63 A Alkalmazható speciális betétek D0 440 V-os speciális betétek Alkalmazható cilinderes betétek IEC EN x38 mm: 2 32 A szűkítő betéttel Alkalmazható szűkítő betétek DIN D02: 2, 4, 6, 10, 16, 20, 25, 35, 50 A Pólus szám 3 pólus, 3 pólus+n Szigetelt részek anyaga halogén, foszfor és szilikon mentes műanyag Tűzállósági besorolás / szivárgó áram-állóság UL94/V0, izzószálas vizsgálatt 960 C / CTI600 Védettség / megérintés elleni védelem IP 20/40; ujj és kézhát érintés elleni védelem Környezeti hőmérséklet, tárolás min/max -25 C C Névleges üzemi feszültség Ue 400 VAC Névleges áram Ie 63 A Névleges folyamatos áram Iu 63 A Zárlati áram bekapcsolási képesség Icm 50 ka r. m. s Alkalmazási kategória AC22B Túlfeszültség osztály IV (DIN VDE 0110) Szennyeződési fokozat 3 (DIN VDE 0110) Névleges lökőfeszültség állóság Uimp 6000 V Csatlakozás rozsdamentes kapcsok, mm 2 Meghúzási nyomaték Md Hőfokkapcsoló segédérintkező 3,5 Nm AC: 1.5 A, 250 V, cosfi 0.6; DC 1.2 A, 48 A

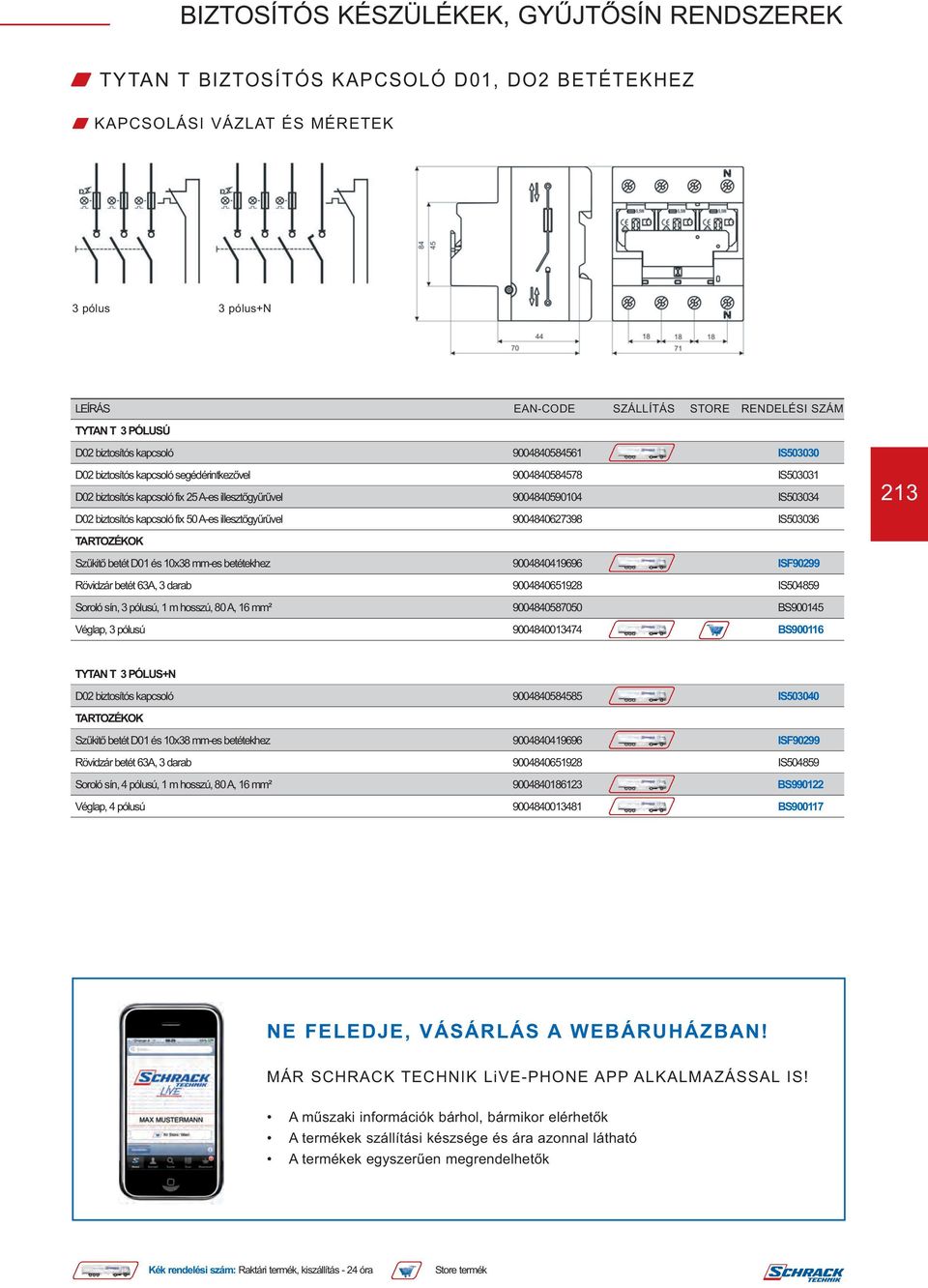

5 W TYTAN T BIZTOSÍTÓS KAPCSOLÓ D01, DO2 BETÉTEKHEZ W KAPCSOLÁSI VÁZLAT ÉS MÉRETEK 3 pólus 3 pólus+n LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM TYTAN T 3 PÓLUSÚ D02 biztosítós kapcsoló IS D02 biztosítós kapcsoló segédérintkezővel IS D02 biztosítós kapcsoló fix 25 A-es illesztőgyűrűvel IS D02 biztosítós kapcsoló fix 50 A-es illesztőgyűrűvel IS TARTOZÉKOK Szűkitő betét D01 és 10x38 mm-es betétekhez ISF90299 Rövidzár betét 63A, 3 darab IS Soroló sín, 3 pólusú, 1 m hosszú, 80 A, 16 mm² BS Véglap, 3 pólusú BS TYTAN T 3 PÓLUS+N D02 biztosítós kapcsoló IS TARTOZÉKOK Szűkitő betét D01 és 10x38 mm-es betétekhez ISF90299 Rövidzár betét 63A, 3 darab IS Soroló sín, 4 pólusú, 1 m hosszú, 80 A, 16 mm² BS Véglap, 4 pólusú BS NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! MÁR SCHRACK TECHNIK LiVE-PHONE APP ALKALMAZÁSSAL IS! A műszaki információk bárhol, bármikor elérhetők A termékek szállítási készsége és ára azonnal látható A termékek egyszerűen megrendelhetők

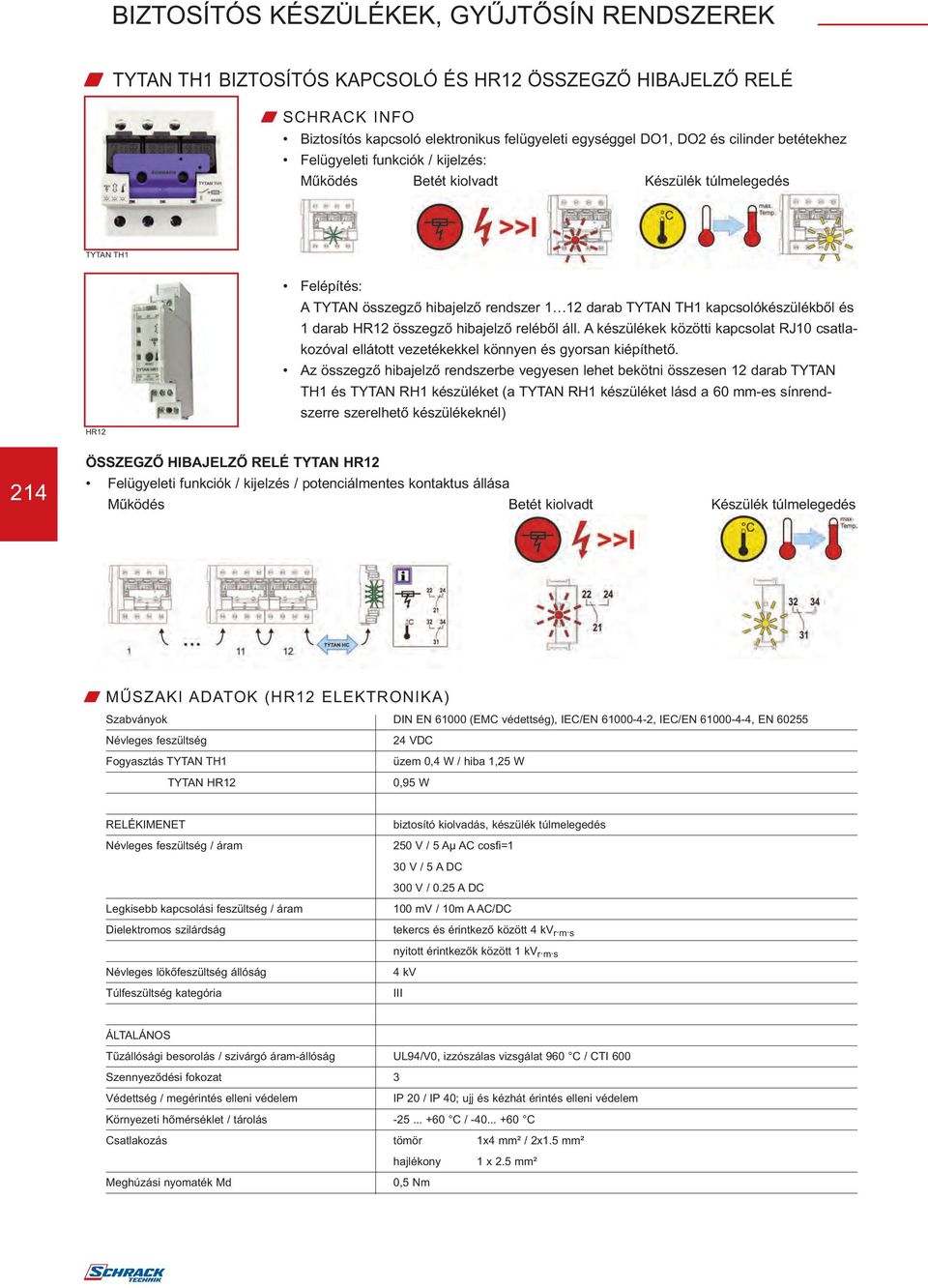

6 W TYTAN TH1 BIZTOSÍTÓS KAPCSOLÓ ÉS HR12 ÖSSZEGZŐ HIBAJELZŐ RELÉ Biztosítós kapcsoló elektronikus felügyeleti egységgel DO1, DO2 és cilinder betétekhez Felügyeleti funkciók / kijelzés: Működés Betét kiolvadt Készülék túlmelegedés TYTAN TH1 HR12 Felépítés: A TYTAN összegző hibajelző rendszer 1 12 darab TYTAN TH1 kapcsolókészülékből és 1 darab HR12 összegző hibajelző reléből áll. A készülékek közötti kapcsolat RJ10 csatlakozóval ellátott vezetékekkel könnyen és gyorsan kiépíthető. Az összegző hibajelző rendszerbe vegyesen lehet bekötni összesen 12 darab TYTAN TH1 és TYTAN RH1 készüléket (a TYTAN RH1 készüléket lásd a 60 mm-es sínrendszerre szerelhető készülékeknél) 214 ÖSSZEGZŐ HIBAJELZŐ RELÉ TYTAN HR12 Felügyeleti funkciók / kijelzés / potenciálmentes kontaktus állása Működés Betét kiolvadt Készülék túlmelegedés W MŰSZAKI ADATOK (HR12 ELEKTRONIKA) Szabványok DIN EN (EMC védettség), IEC/EN , IEC/EN , EN Névleges feszültség Fogyasztás TYTAN TH1 TYTAN HR12 24 VDC üzem 0,4 W / hiba 1,25 W 0,95 W RELÉKIMENET Névleges feszültség / áram Legkisebb kapcsolási feszültség / áram Dielektromos szilárdság biztosító kiolvadás, készülék túlmelegedés 250 V / 5 Aµ AC cosfi=1 30 V / 5 A DC 300 V / 0.25 A DC 100 mv / 10m A AC/DC tekercs és érintkező között 4 kv r. m. s nyitott érintkezők között 1 kv r. m. s Névleges lökőfeszültség állóság Túlfeszültség kategória 4 kv III ÁLTALÁNOS Tűzállósági besorolás / szivárgó áram-állóság UL94/V0, izzószálas vizsgálat 960 C / CTI 600 Szennyeződési fokozat 3 Védettség / megérintés elleni védelem IP 20 / IP 40; ujj és kézhát érintés elleni védelem Környezeti hőmérséklet / tárolás C / C Csatlakozás tömör 1x4 mm² / 2x1.5 mm² hajlékony 1 x 2.5 mm² Meghúzási nyomaték Md 0,5 Nm

7 W KAPCSOLÁSI VÁZLAT ÉS MÉRETEK TYTAN TH1 215 LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 3 PÓLUSÚ TYTAN TH1 kapcsoló, D02 biztosítós kapcsoló, beépített felügyeleti elektronikával és LED-ekkel IS PÓLUS+N TYTAN TH1 kapcsoló, D02 biztosítós kapcsoló, beépített felügyeleti elektronikával és LED-ekkel IS TARTOZÉKOK Szűkitő betét D01 és 10x38 mm-es betétekhez ISF90299 Rövidzár betét 63A, 3 darab IS Soroló sín, 3 pólusú, 1 m hosszú, 80 A, 16 mm² BS Véglap, 3 pólusú BS Soroló sín, 4 pólusú, 1 m hosszú, 80 A, 16 mm² BS Véglap, 4 pólusú BS TYTAN HR12 FELÜGYELETI EGYSÉG, ÖSSZEGZŐ HIBAJELZÉSHEZ 2 váltó érintkező 5A / 250V IS TYTAN HC CSATLAKOZÓ VEZETÉK RJ10 15 cm hosszú IS cm hosszú IS504877

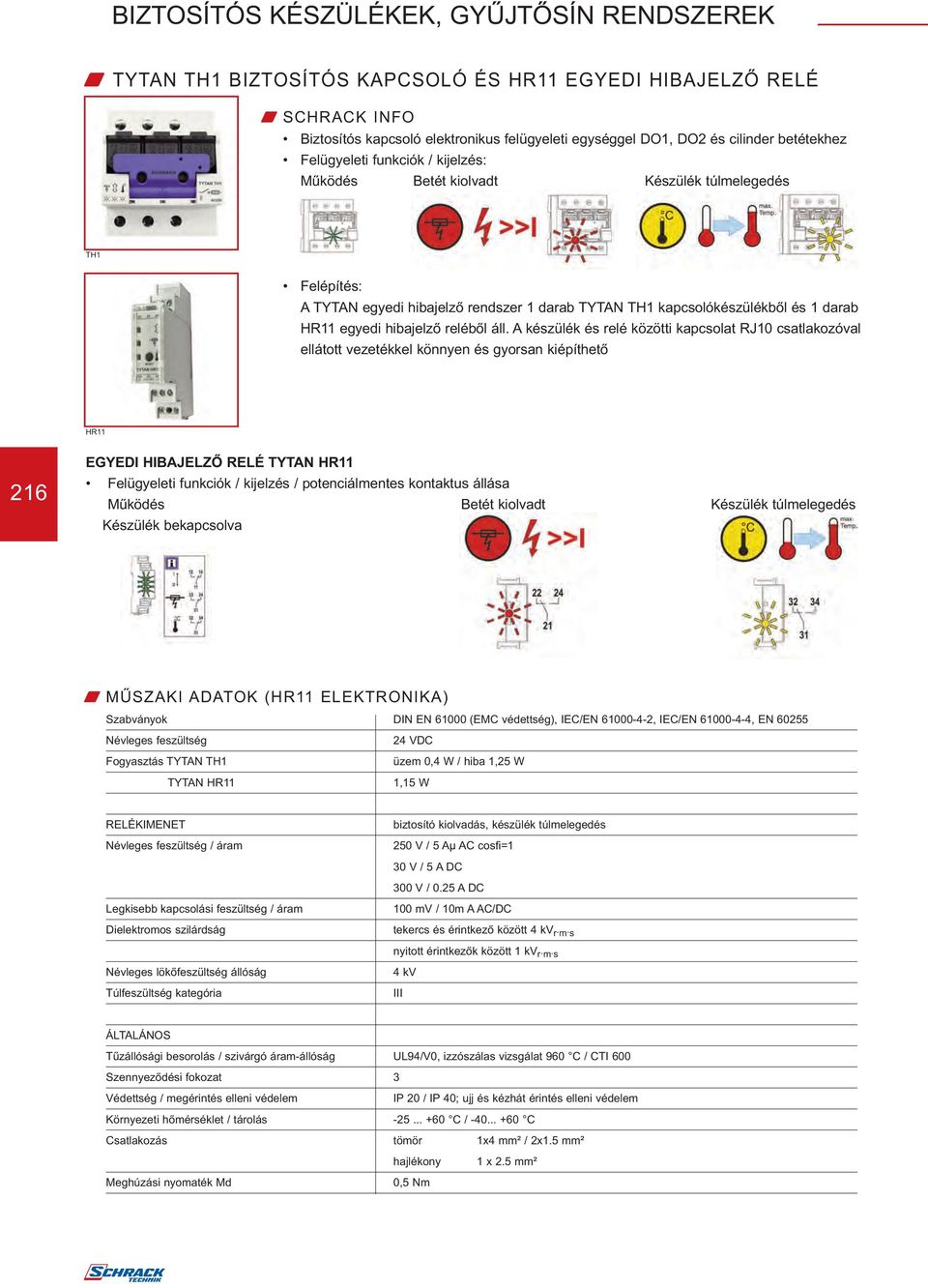

8 W TYTAN TH1 BIZTOSÍTÓS KAPCSOLÓ ÉS HR11 EGYEDI HIBAJELZŐ RELÉ Biztosítós kapcsoló elektronikus felügyeleti egységgel DO1, DO2 és cilinder betétekhez Felügyeleti funkciók / kijelzés: Működés Betét kiolvadt Készülék túlmelegedés TH1 Felépítés: A TYTAN egyedi hibajelző rendszer 1 darab TYTAN TH1 kapcsolókészülékből és 1 darab HR11 egyedi hibajelző reléből áll. A készülék és relé közötti kapcsolat RJ10 csatlakozóval ellátott vezetékkel könnyen és gyorsan kiépíthető HR EGYEDI HIBAJELZŐ RELÉ TYTAN HR11 Felügyeleti funkciók / kijelzés / potenciálmentes kontaktus állása Működés Betét kiolvadt Készülék túlmelegedés Készülék bekapcsolva W MŰSZAKI ADATOK (HR11 ELEKTRONIKA) Szabványok DIN EN (EMC védettség), IEC/EN , IEC/EN , EN Névleges feszültség Fogyasztás TYTAN TH1 TYTAN HR11 24 VDC üzem 0,4 W / hiba 1,25 W 1,15 W RELÉKIMENET Névleges feszültség / áram Legkisebb kapcsolási feszültség / áram Dielektromos szilárdság biztosító kiolvadás, készülék túlmelegedés 250 V / 5 Aµ AC cosfi=1 30 V / 5 A DC 300 V / 0.25 A DC 100 mv / 10m A AC/DC tekercs és érintkező között 4 kv r. m. s nyitott érintkezők között 1 kv r. m. s Névleges lökőfeszültség állóság Túlfeszültség kategória 4 kv III ÁLTALÁNOS Tűzállósági besorolás / szivárgó áram-állóság UL94/V0, izzószálas vizsgálat 960 C / CTI 600 Szennyeződési fokozat 3 Védettség / megérintés elleni védelem IP 20 / IP 40; ujj és kézhát érintés elleni védelem Környezeti hőmérséklet / tárolás C / C Csatlakozás tömör 1x4 mm² / 2x1.5 mm² hajlékony 1 x 2.5 mm² Meghúzási nyomaték Md 0,5 Nm

9 W KAPCSOLÁSI VÁZLAT ÉS MÉRETEK TYTAN TH1 217 LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 3 PÓLUSÚ TYTAN TH1 kapcsoló, D02 biztosítós kapcsoló, beépített felügyeleti elektronikával és LED-ekkel IS PÓLUS+N TYTAN TH1 kapcsoló, D02 biztosítós kapcsoló, beépített felügyeleti elektronikával és LED-ekkel IS TARTOZÉKOK Szűkitő betét D01 és 10x38 mm-es betétekhe ISF90299 Rövidzár betét 63A, 3 darab IS Soroló sín, 3 pólusú, 1 m hosszú, 80 A, 16 mm² BS Véglap, 3 pólusú BS Soroló sín, 4 pólusú, 1 m hosszú, 80 A, 16 mm² BS Véglap, 4pólusú BS TYTAN HR11 FELÜGYELETI EGYSÉG, EGYEDI HIBAJELZÉSHEZ 3 váltó érintkező 5A / 250V IS TYTAN HC CSATLAKOZÓ VEZETÉK RJ10 15 cm hosszú IS cm hosszú IS504877

10 W TYTAN BIZTOSÍTÓS KAPCSOLÓ ÁLTALÁNOS INFORMÁCIÓK TYTAN I Készülék szélesség pólusonként: Tytan I 17,5mm, Tytan II 27mm Villogó kiolvadás jelző Betáplálási lehetőség mindkét oldalon Érintkező állásjelzés Tytan I D01 biztosítóbetétekhez, 2-16A-ig Tytan II D02 biztosítóbetétekhez, 2-63A-ig 400V AC, AC22B Kapcsolóképesség 50 ka Rögzítés TS35 sínre Csatlakozás: hüvelykapocs, max. 25mm 2 Tytan I-nél, max. 35mm 2 Tytan II-nél Illesztő gyűrű használata nem szükséges 218 W ÖTLETEK ÉS TANÁCSOK A TYTAN I készülék biztosító betét cseréjéhez kapcsolja le a készüléket, a betéttartó alatti színes kapcsoló felkapcsolása után a betéttartó kivehető. A betét cseréje után a betéttartó kattanásig történő benyomásával a csere kész, a készülék újra bekapcsolható. W SZABVÁNYOK DIN VDE 0638, DIN VDE 0660, DIN EN 60947, IEC/EN W MŰSZAKI ADATOK 1, 2, 3, 1+N, 3+N kiviteli változatok Csavaros fej nélküli technológia Alkalmazható betétek: DO 2, 4, 6, 10, 13*, 16, 20, 25, 32*, 35, 40, 50, 63 A (* nem szabványos) Működési hőmérséklet min/max -25ºC / +60ºC A betéttartóban lévő betét hőmérséklete max 190ºC A szigetelőanyagú részek halogén- és foszformentesek Tűzállósági osztály V0, izzószálas vizsgálat 960ºC Szivárgó áram-állósági index: CTI 600 Védettség / megérintés elleni védelem: IP20 / ujj és kézhát érintés elleni védelem Árampálya Névleges működési feszültség Ue AC 400 V DC 1 pólusúan 110 V / 2 pólusúan 220 V Túlfeszültség kategória / szennyeződési fokozat: IV/3 (DIN VDE 0110) Névleges lökőfeszültség állóság Uimp: 6 kv Speciális névleges feszültség AC 440 V, 440 V-os betétek használatakor Veszteség pólusonként névleges áramnál: 0,5 W Melegedés tartós névleges áramnál kb. 25ºC / betéttartó 30ºC Rozsdamentes csatlakozó kapcsok Csatlakoztatható vezetékek min 1,5 / max 25 mm 2 ( Tytan II 35 mm 2 ) Meghúzási nyomaték Md Tytan I max 2,5 Nm, Tytan II max 4 Nm Kapcsolóképesség Zárlati bekapcsolóképesség Icm 50 kaeff Alkalmazási kategória AC22B, DC21B Különleges jellemzők Hibajelzés megbízható optoelektronikai villogó jelzéssel Gyors újra bekapcsolhatóság a tartalék biztosító betéttartó doboz miatt

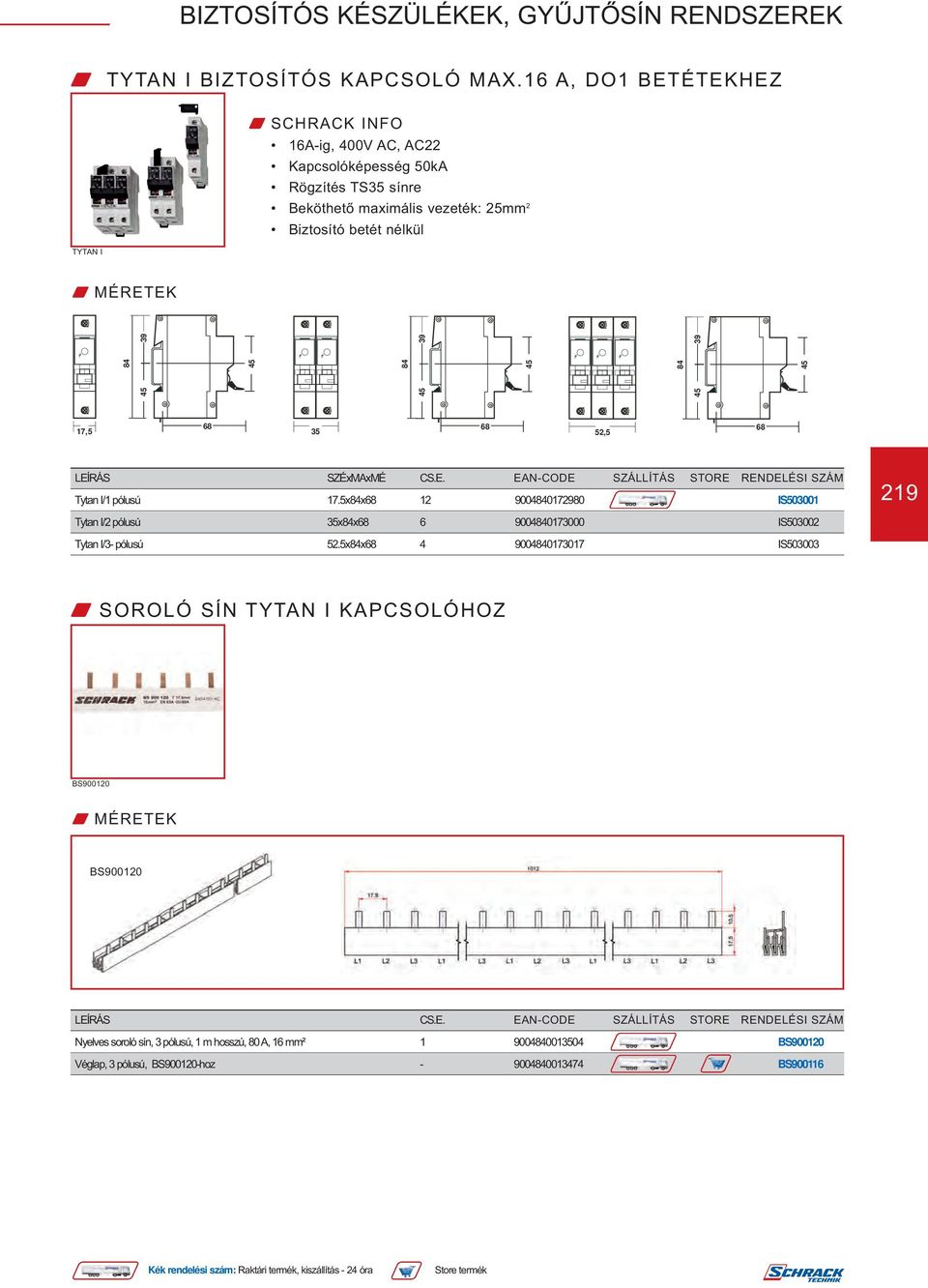

11 W TYTAN I BIZTOSÍTÓS KAPCSOLÓ MAX.16 A, DO1 BETÉTEKHEZ TYTAN I 16A-ig, 400V AC, AC22 Kapcsolóképesség 50kA Rögzítés TS35 sínre Beköthető maximális vezeték: 25mm 2 Biztosító betét nélkül W MÉRETEK , ,5 68 LEÍRÁS SZÉxMAxMÉ CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Tytan I/1 pólusú 17.5x84x IS Tytan I/2 pólusú 35x84x IS Tytan I/3- pólusú 52.5x84x IS W SOROLÓ SÍN TYTAN I KAPCSOLÓHOZ BS W MÉRETEK BS LEÍRÁS CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Nyelves soroló sín, 3 pólusú, 1 m hosszú, 80 A, 16 mm² BS Véglap, 3 pólusú, BS hoz BS900116

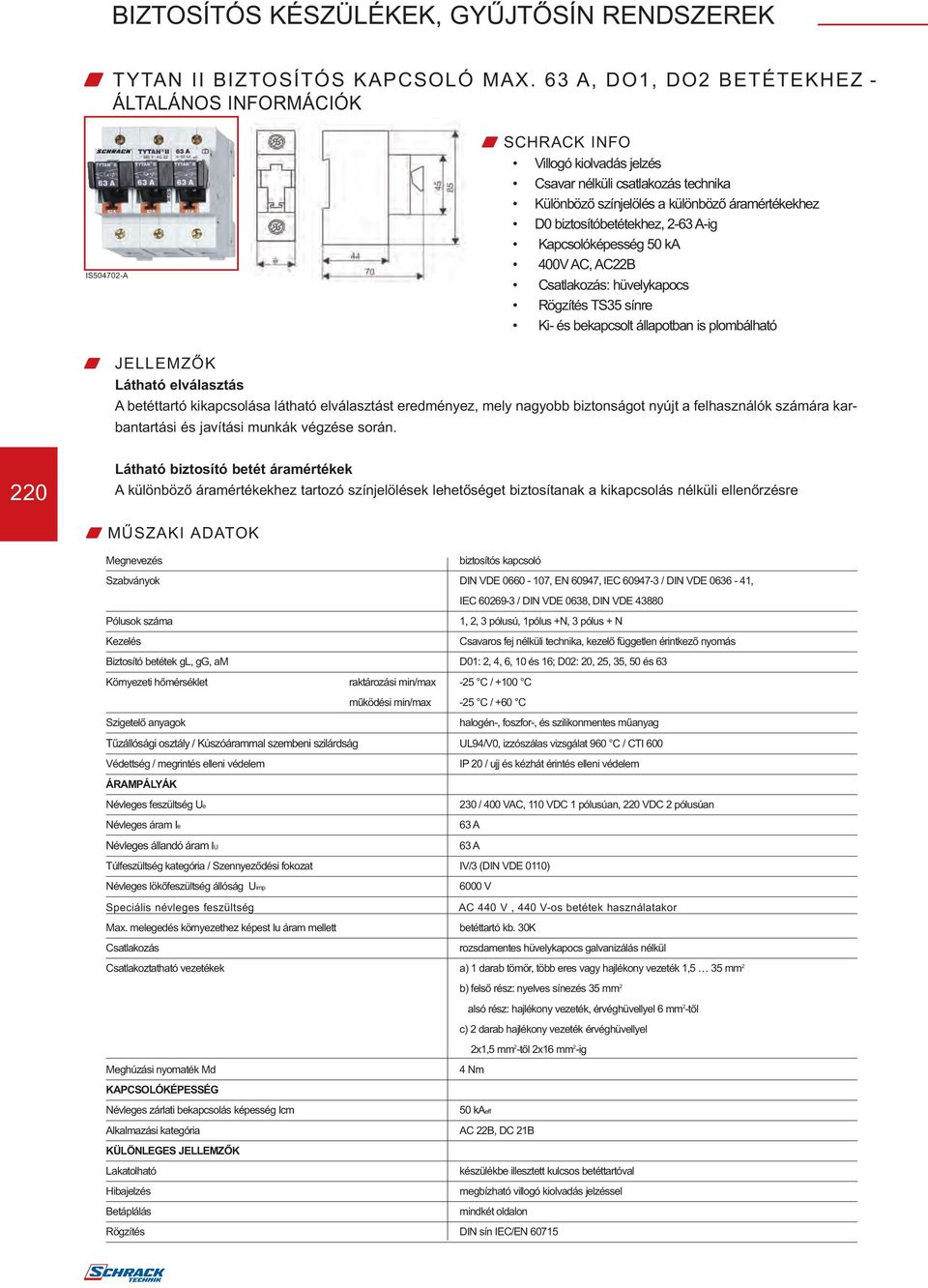

12 W TYTAN II BIZTOSÍTÓS KAPCSOLÓ MAX. 63 A, DO1, DO2 BETÉTEKHEZ - ÁLTALÁNOS INFORMÁCIÓK IS A Villogó kiolvadás jelzés Csavar nélküli csatlakozás technika Különböző színjelölés a különböző áramértékekhez D0 biztosítóbetétekhez, 2-63 A-ig Kapcsolóképesség 50 ka 400V AC, AC22B Csatlakozás: hüvelykapocs Rögzítés TS35 sínre Ki- és bekapcsolt állapotban is plombálható W JELLEMZŐK Látható elválasztás A betéttartó kikapcsolása látható elválasztást eredményez, mely nagyobb biztonságot nyújt a felhasználók számára karbantartási és javítási munkák végzése során. 220 Látható biztosító betét áramértékek A különböző áramértékekhez tartozó színjelölések lehetőséget biztosítanak a kikapcsolás nélküli ellenőrzésre W MŰSZAKI ADATOK Megnevezés biztosítós kapcsoló Szabványok DIN VDE , EN 60947, IEC / DIN VDE , IEC / DIN VDE 0638, DIN VDE Pólusok száma 1, 2, 3 pólusú, 1pólus +N, 3 pólus + N Kezelés Csavaros fej nélküli technika, kezelő független érintkező nyomás Biztosító betétek gl, gg, am D01: 2, 4, 6, 10 és 16; D02: 20, 25, 35, 50 és 63 Környezeti hőmérséklet raktározási min/max -25 C / +100 C működési min/max -25 C / +60 C Szigetelő anyagok halogén-, foszfor-, és szilikonmentes műanyag Tűzállósági osztály / Kúszóárammal szembeni szilárdság UL94/V0, izzószálas vizsgálat 960 C / CTI 600 Védettség / megrintés elleni védelem ÁRAMPÁLYÁK Névleges feszültség Ue Névleges áram Ie IP 20 / ujj és kézhát érintés elleni védelem 230 / 400 VAC, 110 VDC 1 pólusúan, 220 VDC 2 pólusúan 63 A Névleges állandó áram IU 63 A Túlfeszültség kategória / Szennyeződési fokozat IV/3 (DIN VDE 0110) Névleges lökőfeszültség állóság Uimp 6000 V Speciális névleges feszültség Max. melegedés környezethez képest Iu áram mellett Csatlakozás AC 440 V, 440 V-os betétek használatakor betéttartó kb. 30K rozsdamentes hüvelykapocs galvanizálás nélkül Csatlakoztatható vezetékek a) 1 darab tömör, több eres vagy hajlékony vezeték 1,5 35 mm 2 b) felső rész: nyelves sínezés 35 mm 2 alsó rész: hajlékony vezeték, érvéghüvellyel 6 mm 2 -től c) 2 darab hajlékony vezeték érvéghüvellyel 2x1,5 mm 2 -től 2x16 mm 2 -ig Meghúzási nyomaték Md 4 Nm KAPCSOLÓKÉPESSÉG Névleges zárlati bekapcsolás képesség Icm Alkalmazási kategória KÜLÖNLEGES JELLEMZŐK Lakatolható Hibajelzés Betáplálás 50 kaeff AC 22B, DC 21B készülékbe illesztett kulcsos betéttartóval megbízható villogó kiolvadás jelzéssel mindkét oldalon Rögzítés DIN sín IEC/EN 60715

13 W TYTAN II BIZTOSÍTÓS KAPCSOLÓ MAX. 63 A, DO1, DO2 BETÉTEKHEZ 63 A-ig, 400V AC, AC Kapcsolóképesség 50 ka Rögzítés TS35 sínre IS A Beköthető vezeték: 1,5-35mm 2 Betéttartó és betét nélkül Ki- és bekapcsolt állapotban is plombálható LEÍRÁS SZÉxMAxMÉ EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 1 pólusú 27x96x IS A 1 pólus + N 54x96x IS A 3 pólusú 80.5x96x IS A 3 pólus + N 108x96x IS A 3 pólusú fix 25 A-es illesztő hüvellyel 81x96x IS pólusú fix 35 A-es illesztő hüvellyel 81x96x IS pólusú fix 40 A-es illesztő hüvellyel 81x96x IS pólusú fix 50 A-es illesztő hüvellyel 81x96x IS W BETÉTTARTÓK BETÉTTEL TYTAN II-HÖZ IS Betéttartó biztosító betéttel, kiolvadásjelzõ villogó LED-del D0 betétek TS35 sínre pattintható doboz 1 készlet = 3db 32A-es betét ipari CEE csatlakozókhoz Jelleggörbe: gg/gl Névleges feszültség: 400V AC LEÍRÁS SZÉxMAxMÉ EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 2 A 54x45x IS A 4 A 54x45x IS A 6 A 54x45x IS A 10 A 54x45x IS A 16 A 54x45x IS A 20 A 54x45x IS A 25 A 54x45x IS A 32 A 54x45x IS A 54x45x IS A 40 A 54x45x IS A 54x45x IS A 63 A 54x45x IS A Rövidzár betét 54x45x IS Üres doboz 54x45x IS Bekapcsolást tiltó műanyag zárbetét dobozban 54x45x IS504721

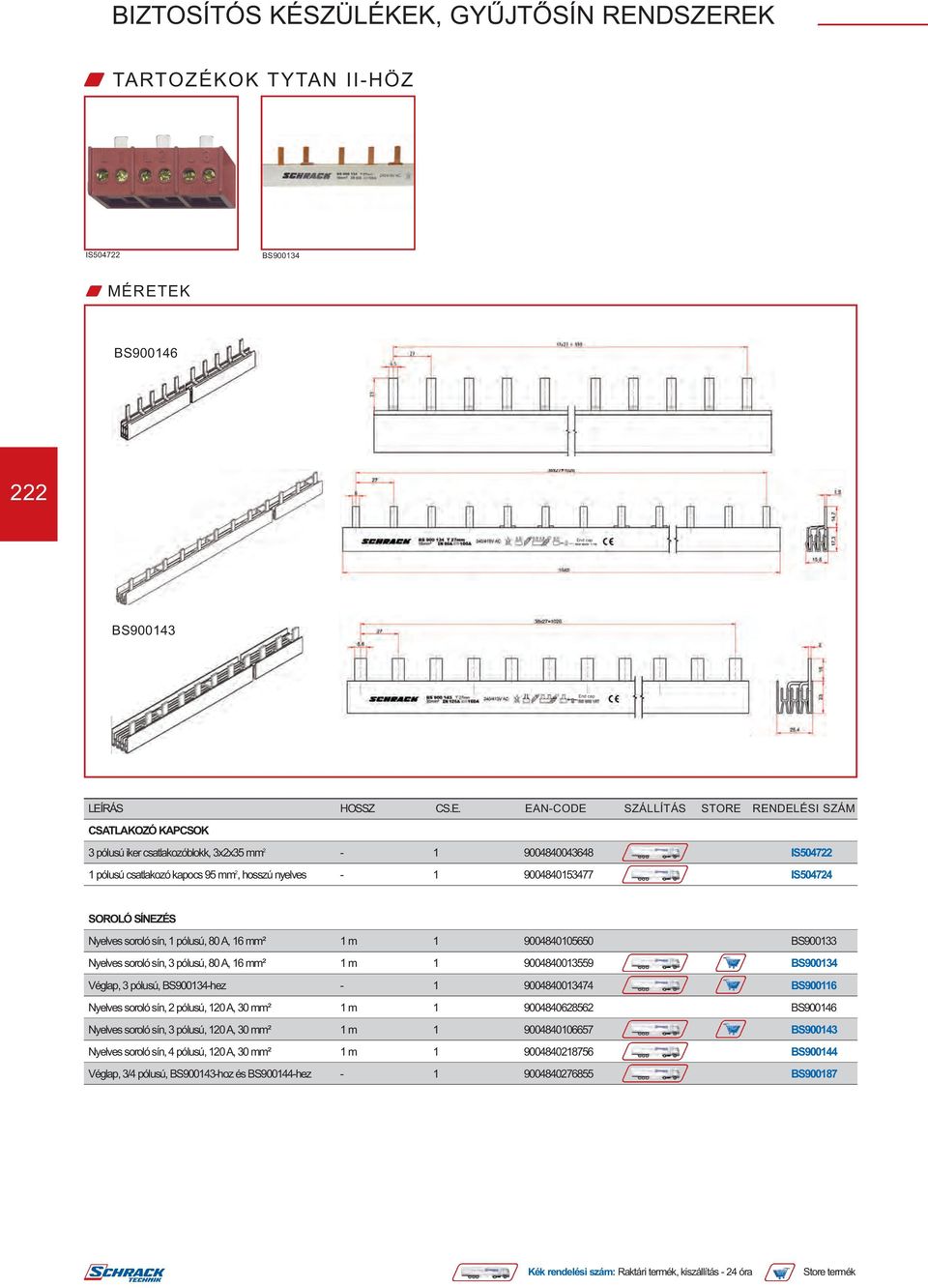

14 W TARTOZÉKOK TYTAN II-HÖZ IS BS W MÉRETEK BS BS End cap BS End cap LEÍRÁS HOSSZ CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM CSATLAKOZÓ KAPCSOK 3 pólusú iker csatlakozóblokk, 3x2x35 mm IS pólusú csatlakozó kapocs 95 mm 2, hosszú nyelves IS SOROLÓ SÍNEZÉS Nyelves soroló sín, 1 pólusú, 80 A, 16 mm² 1 m BS Nyelves soroló sín, 3 pólusú, 80 A, 16 mm² 1 m BS Véglap, 3 pólusú, BS hez BS Nyelves soroló sín, 2 pólusú, 120 A, 30 mm² 1 m BS Nyelves soroló sín, 3 pólusú, 120 A, 30 mm² 1 m BS Nyelves soroló sín, 4 pólusú, 120 A, 30 mm² 1 m BS Véglap, 3/4 pólusú, BS hoz és BS hez BS900187

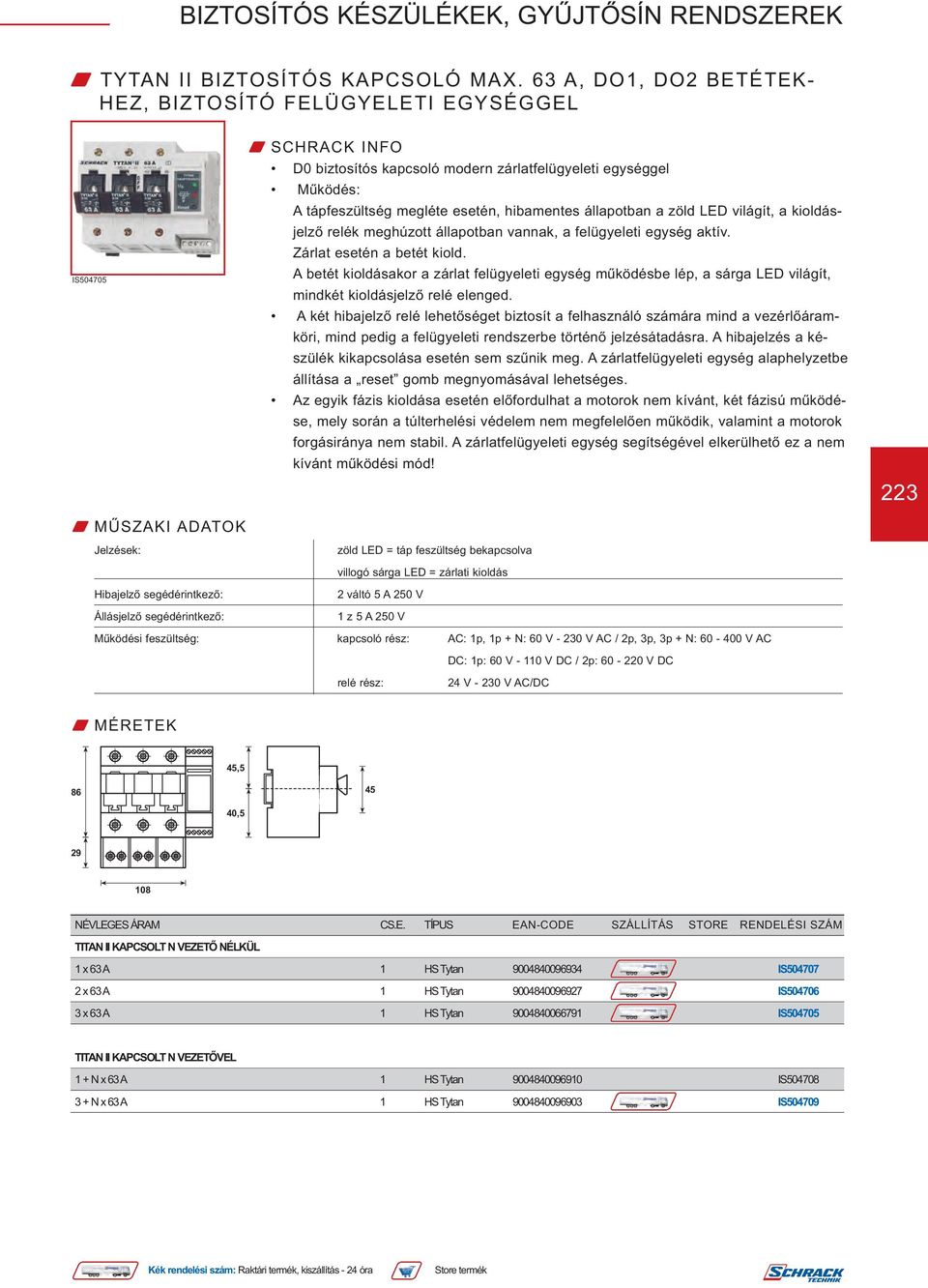

15 W TYTAN II BIZTOSÍTÓS KAPCSOLÓ MAX. 63 A, DO1, DO2 BETÉTEK- HEZ, BIZTOSÍTÓ FELÜGYELETI EGYSÉGGEL IS W MŰSZAKI ADATOK Jelzések: Hibajelző segédérintkező: Állásjelző segédérintkező: D0 biztosítós kapcsoló modern zárlatfelügyeleti egységgel Működés: A tápfeszültség megléte esetén, hibamentes állapotban a zöld LED világít, a kioldásjelző relék meghúzott állapotban vannak, a felügyeleti egység aktív. Zárlat esetén a betét kiold. A betét kioldásakor a zárlat felügyeleti egység működésbe lép, a sárga LED világít, mindkét kioldásjelző relé elenged. A két hibajelző relé lehetőséget biztosít a felhasználó számára mind a vezérlőáramköri, mind pedig a felügyeleti rendszerbe történő jelzésátadásra. A hibajelzés a készülék kikapcsolása esetén sem szűnik meg. A zárlatfelügyeleti egység alaphelyzetbe állítása a reset gomb megnyomásával lehetséges. Az egyik fázis kioldása esetén előfordulhat a motorok nem kívánt, két fázisú működése, mely során a túlterhelési védelem nem megfelelően működik, valamint a motorok forgásiránya nem stabil. A zárlatfelügyeleti egység segítségével elkerülhető ez a nem kívánt működési mód! zöld LED = táp feszültség bekapcsolva villogó sárga LED = zárlati kioldás 2 váltó 5 A 250 V 1 z 5 A 250 V 223 Működési feszültség: kapcsoló rész: AC: 1p, 1p + N: 60 V V AC / 2p, 3p, 3p + N: V AC DC: 1p: 60 V V DC / 2p: V DC relé rész: 24 V V AC/DC W MÉRETEK 45, , NÉVLEGES ÁRAM CS.E. TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM TITAN II KAPCSOLT N VEZETŐ NÉLKÜL 1 x 63 A 1 HS Tytan IS x 63 A 1 HS Tytan IS x 63 A 1 HS Tytan IS TITAN II KAPCSOLT N VEZETŐVEL 1 + N x 63 A 1 HS Tytan IS N x 63 A 1 HS Tytan IS504709

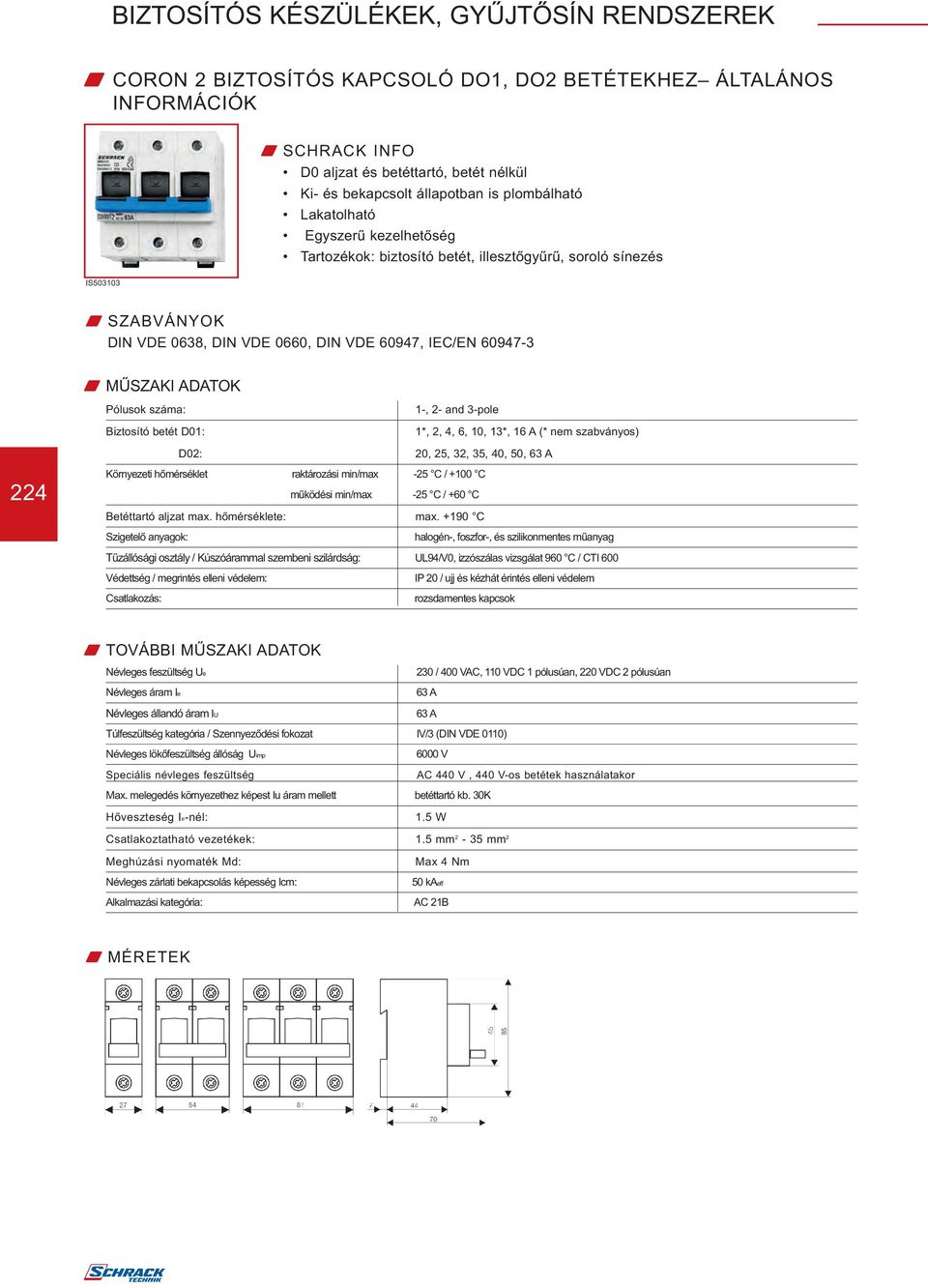

16 W CORON 2 BIZTOSÍTÓS KAPCSOLÓ DO1, DO2 BETÉTEKHEZ ÁLTALÁNOS INFORMÁCIÓK D0 aljzat és betéttartó, betét nélkül Ki- és bekapcsolt állapotban is plombálható Lakatolható Egyszerű kezelhetőség Tartozékok: biztosító betét, illesztőgyűrű, soroló sínezés IS W SZABVÁNYOK DIN VDE 0638, DIN VDE 0660, DIN VDE 60947, IEC/EN W MŰSZAKI ADATOK Pólusok száma: Biztosító betét D01: 1-, 2- and 3-pole 1*, 2, 4, 6, 10, 13*, 16 A (* nem szabványos) D02: 20, 25, 32, 35, 40, 50, 63 A 224 Környezeti hőmérséklet raktározási min/max -25 C / +100 C működési min/max -25 C / +60 C Betéttartó aljzat max. hőmérséklete: max C Szigetelő anyagok: halogén-, foszfor-, és szilikonmentes műanyag Tűzállósági osztály / Kúszóárammal szembeni szilárdság: UL94/V0, izzószálas vizsgálat 960 C / CTI 600 Védettség / megrintés elleni védelem: Csatlakozás: IP 20 / ujj és kézhát érintés elleni védelem rozsdamentes kapcsok W TOVÁBBI MŰSZAKI ADATOK Névleges feszültség Ue Névleges áram Ie 230 / 400 VAC, 110 VDC 1 pólusúan, 220 VDC 2 pólusúan 63 A Névleges állandó áram IU 63 A Túlfeszültség kategória / Szennyeződési fokozat IV/3 (DIN VDE 0110) Névleges lökőfeszültség állóság Uimp 6000 V Speciális névleges feszültség Max. melegedés környezethez képest Iu áram mellett Hőveszteség Ie-nél: AC 440 V, 440 V-os betétek használatakor betéttartó kb. 30K 1.5 W Csatlakoztatható vezetékek: 1.5 mm 2-35 mm 2 Meghúzási nyomaték Md: Névleges zárlati bekapcsolás képesség Icm: Alkalmazási kategória: Max 4 Nm 50 kaeff AC 21B W MÉRETEK

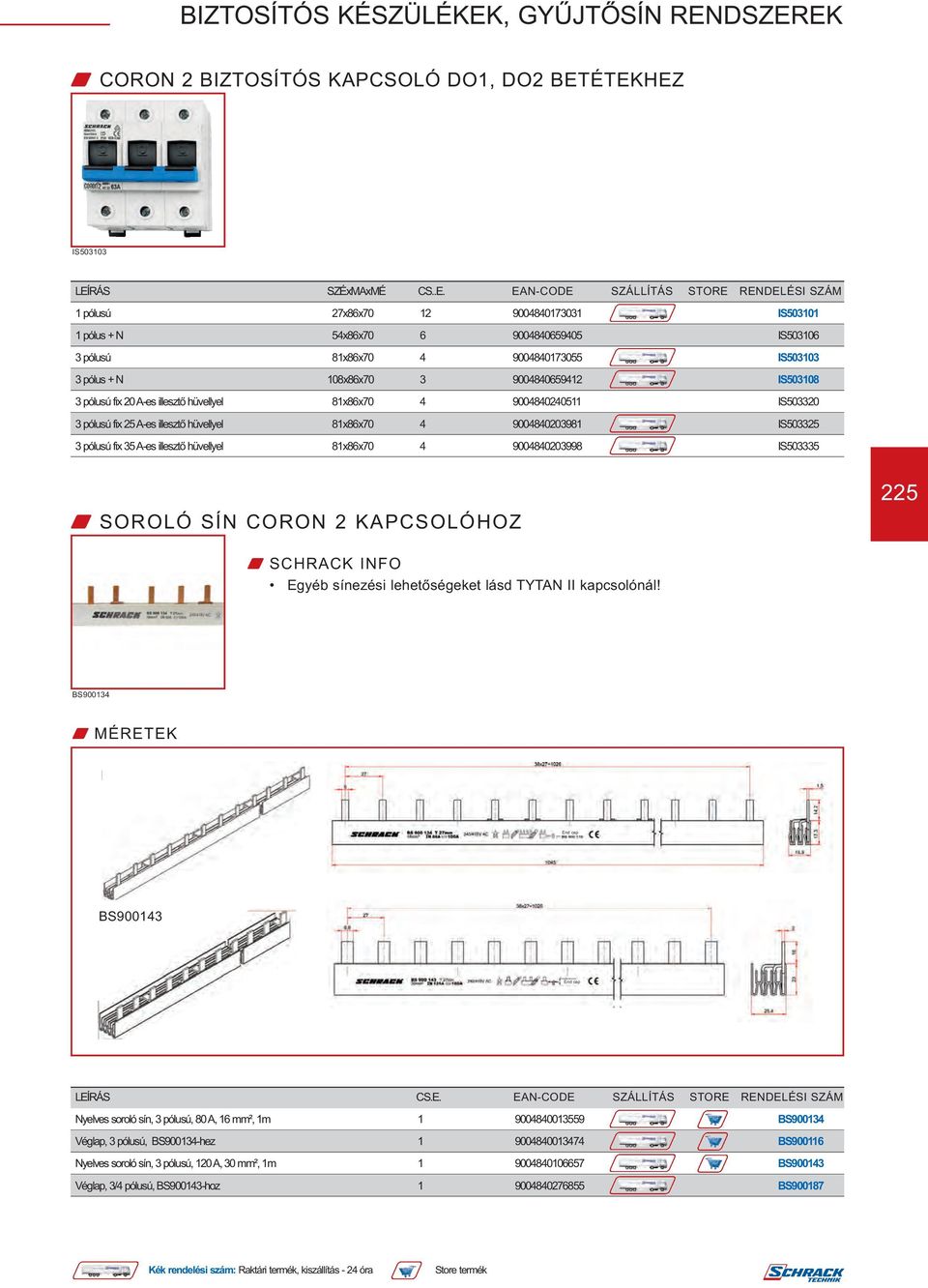

17 W CORON 2 BIZTOSÍTÓS KAPCSOLÓ DO1, DO2 BETÉTEKHEZ IS LEÍRÁS SZÉxMAxMÉ CS..E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 1 pólusú 27x86x IS pólus + N 54x86x IS pólusú 81x86x IS pólus + N 108x86x IS pólusú fix 20 A-es illesztő hüvellyel 81x86x IS pólusú fix 25 A-es illesztő hüvellyel 81x86x IS pólusú fix 35 A-es illesztő hüvellyel 81x86x IS W SOROLÓ SÍN CORON 2 KAPCSOLÓHOZ 225 Egyéb sínezési lehetőségeket lásd TYTAN II kapcsolónál! BS W MÉRETEK BS End cap BS End cap LEÍRÁS CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Nyelves soroló sín, 3 pólusú, 80 A, 16 mm², 1m BS Véglap, 3 pólusú, BS hez BS Nyelves soroló sín, 3 pólusú, 120 A, 30 mm², 1m BS Véglap, 3/4 pólusú, BS hoz BS900187

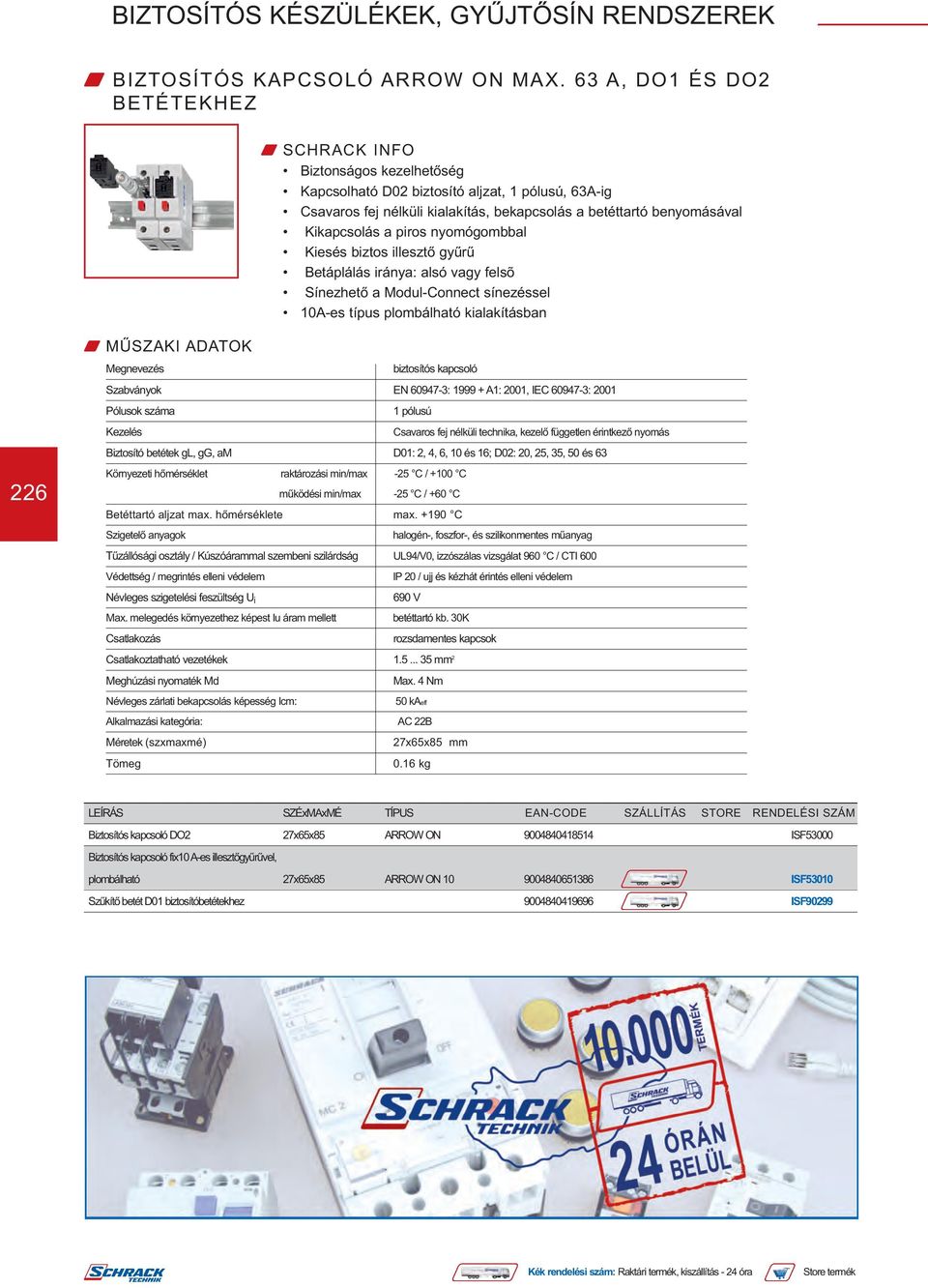

18 W BIZTOSÍTÓS KAPCSOLÓ ARROW ON MAX. 63 A, DO1 ÉS DO2 BETÉTEKHEZ Biztonságos kezelhetőség Kapcsolható D02 biztosító aljzat, 1 pólusú, 63A-ig Csavaros fej nélküli kialakítás, bekapcsolás a betéttartó benyomásával Kikapcsolás a piros nyomógombbal Kiesés biztos illesztő gyűrű Betáplálás iránya: alsó vagy felsõ Sínezhető a Modul-Connect sínezéssel 10A-es típus plombálható kialakításban 226 W MŰSZAKI ADATOK Megnevezés biztosítós kapcsoló Szabványok EN : A1: 2001, IEC : 2001 Pólusok száma 1 pólusú Kezelés Csavaros fej nélküli technika, kezelő független érintkező nyomás Biztosító betétek gl, gg, am D01: 2, 4, 6, 10 és 16; D02: 20, 25, 35, 50 és 63 Környezeti hőmérséklet raktározási min/max -25 C / +100 C működési min/max -25 C / +60 C Betéttartó aljzat max. hőmérséklete max C Szigetelő anyagok halogén-, foszfor-, és szilikonmentes műanyag Tűzállósági osztály / Kúszóárammal szembeni szilárdság UL94/V0, izzószálas vizsgálat 960 C / CTI 600 Védettség / megrintés elleni védelem IP 20 / ujj és kézhát érintés elleni védelem Névleges szigetelési feszültség U i 690 V Max. melegedés környezethez képest Iu áram mellett betéttartó kb. 30K Csatlakozás rozsdamentes kapcsok Csatlakoztatható vezetékek mm 2 Meghúzási nyomaték Md Névleges zárlati bekapcsolás képesség Icm: Alkalmazási kategória: Méretek (szxmaxmé) Tömeg Max. 4 Nm 50 kaeff AC 22B 27x65x85 mm 0.16 kg LEÍRÁS SZÉxMAxMÉ TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Biztosítós kapcsoló DO2 27x65x85 ARROW ON ISF53000 Biztosítós kapcsoló fix10 A-es illesztőgyűrűvel, plombálható 27x65x85 ARROW ON ISF53010 Szűkítő betét D01 biztosítóbetétekhez ISF90299

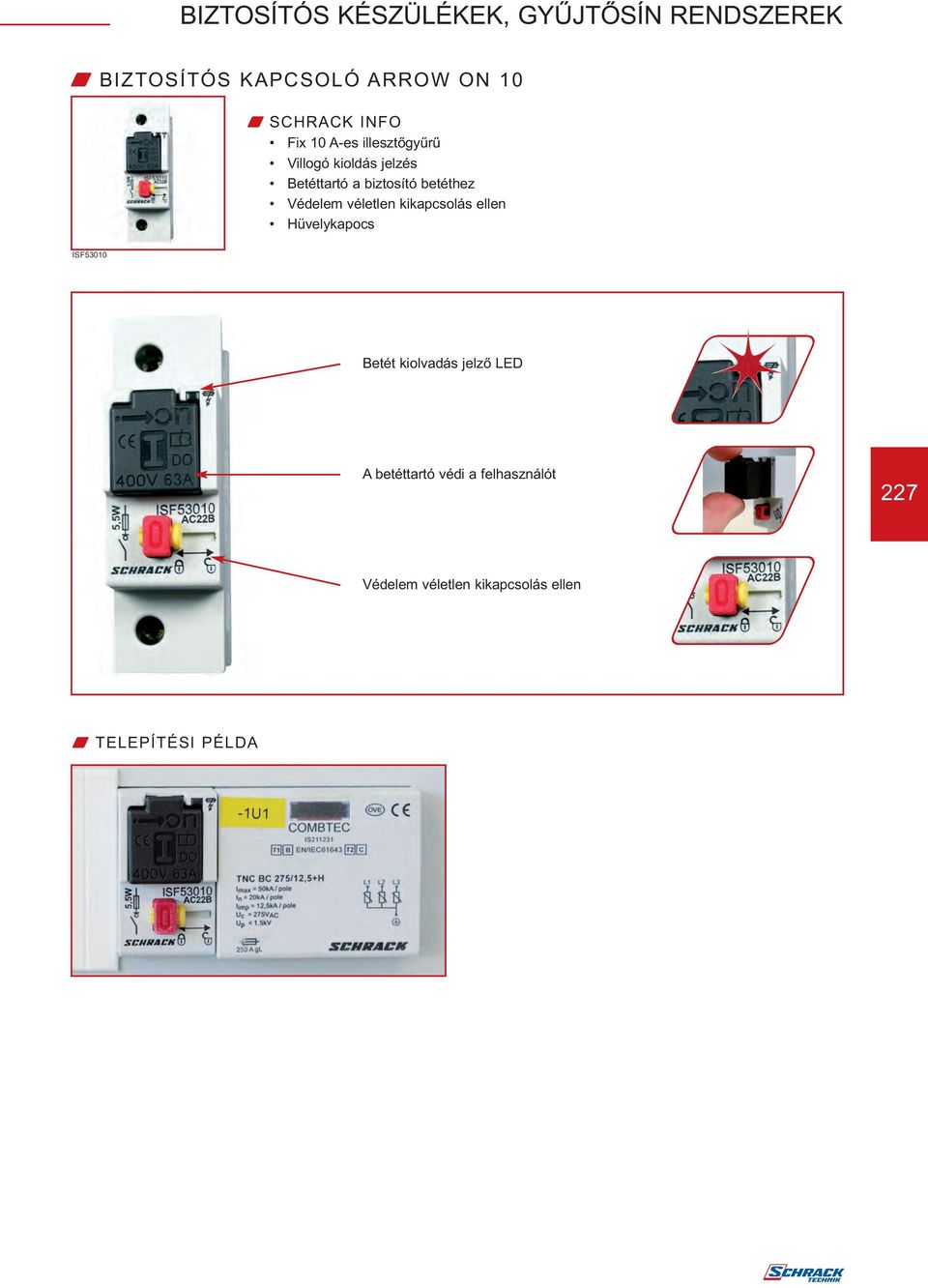

19 W BIZTOSÍTÓS KAPCSOLÓ ARROW ON 10 Fix 10 A-es illesztőgyűrű Villogó kioldás jelzés Betéttartó a biztosító betéthez Védelem véletlen kikapcsolás ellen Hüvelykapocs ISF53010 Betét kiolvadás jelző LED A betéttartó védi a felhasználót 227 Védelem véletlen kikapcsolás ellen W TELEPÍTÉSI PÉLDA

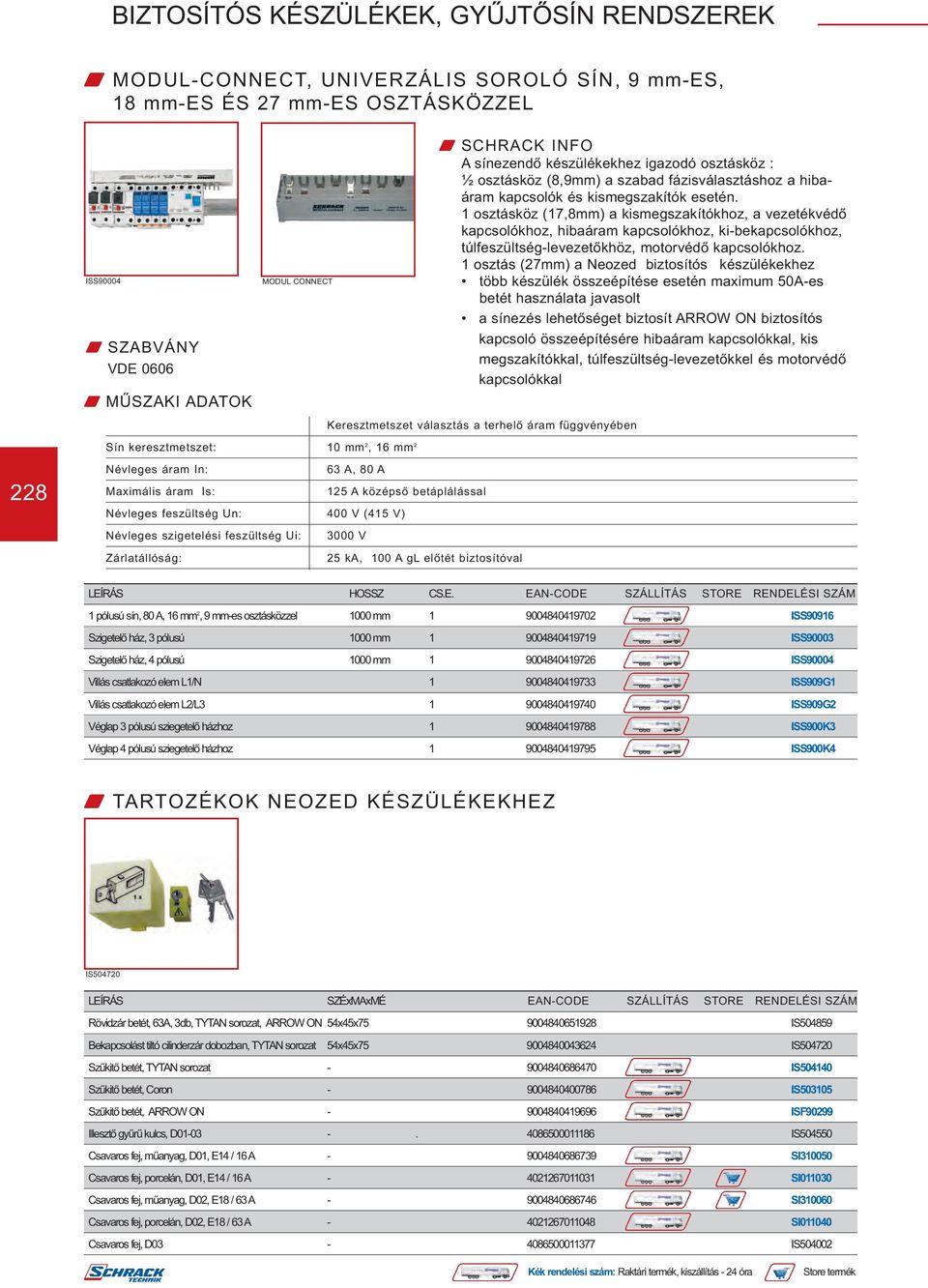

20 W MODUL-CONNECT, UNIVERZÁLIS SOROLÓ SÍN, 9 mm-es, 18 mm-es ÉS 27 mm-es OSZTÁSKÖZZEL ISS90004 W SZABVÁNY VDE 0606 W MŰSZAKI ADATOK MODUL CONNECT A sínezendő készülékekhez igazodó osztásköz : ½ osztásköz (8,9mm) a szabad fázisválasztáshoz a hibaáram kapcsolók és kismegszakítók esetén. 1 osztásköz (17,8mm) a kismegszakítókhoz, a vezetékvédő kapcsolókhoz, hibaáram kapcsolókhoz, ki-bekapcsolókhoz, túlfeszültség-levezetőkhöz, motorvédő kapcsolókhoz. 1 osztás (27mm) a Neozed biztosítós készülékekhez több készülék összeépítése esetén maximum 50A-es betét használata javasolt a sínezés lehetőséget biztosít ARROW ON biztosítós kapcsoló összeépítésére hibaáram kapcsolókkal, kis megszakítókkal, túlfeszültség-levezetőkkel és motorvédő kapcsolókkal Sín keresztmetszet: 10 mm 2, 16 mm 2 Keresztmetszet választás a terhelő áram függvényében 228 Névleges áram In: 63 A, 80 A Maximális áram Is: 125 A középső betáplálással Névleges feszültség Un: 400 V (415 V) Névleges szigetelési feszültség Ui: Zárlatállóság: 3000 V 25 ka, 100 A gl előtét biztosítóval LEÍRÁS HOSSZ CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 1 pólusú sín, 80 A, 16 mm 2, 9 mm-es osztásközzel 1000 mm ISS90916 Szigetelő ház, 3 pólusú 1000 mm ISS90003 Szigetelő ház, 4 pólusú 1000 mm ISS90004 Villás csatlakozó elem L1/N ISS909G1 Villás csatlakozó eleml2/l ISS909G2 Véglap 3 pólusú sziegetelő házhoz ISS900K3 Véglap 4 pólusú sziegetelő házhoz ISS900K4 W TARTOZÉKOK NEOZED KÉSZÜLÉKEKHEZ IS LEÍRÁS SZÉxMAxMÉ EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Rövidzár betét, 63A, 3db, TYTAN sorozat, ARROW ON 54x45x IS Bekapcsolást tiltó cilinderzár dobozban, TYTAN sorozat 54x45x IS Szűkitő betét, TYTAN sorozat IS Szűkitő betét, Coron IS Szűkitő betét, ARROW ON ISF90299 Illesztő gyűrű kulcs, D IS Csavaros fej, műanyag, D01, E14 / 16 A SI Csavaros fej, porcelán, D01, E14 / 16 A SI Csavaros fej, műanyag, D02, E18 / 63 A SI Csavaros fej, porcelán, D02, E18 / 63 A SI Csavaros fej, D IS504002

21 W NEOZED BIZTOSÍTÓ BETÉTEK ÁLTALÁNOS INFORMÁCIÓK W SZABVÁNYOK DIN VDE , 10, 41, IEC , IEC W MŰSZAKI ADATOK Osztályozás: Méret: Működési osztály: Névleges áram In: Névleges feszültség Un: Névleges szigetelési feszültség Ui: Zárlati megszakítóképesség: Biztosító rendszer DIN VDE 0636 és IEC szerint D01, D02 gg (gl) 2-63 A 250 V DC, 400 V AC 2500 V 50 ka (AC), 8 ka (DC) W NEOZED BIZTOSÍTÓ BETÉTEK 229 IS LEÍRÁS ÁTMÉRŐxMAGASSÁG EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM D 01 biztosító betét / 2 A 11x IS D 01 biztosító betét / 4 A 11x IS D 01 biztosító betét / 6 A 11x IS D 01 biztosító betét / 10 A 11x IS D 01 biztosító betét / 16 A 11x IS D 02 biztosító betét / 20 A 15x IS D 02 biztosító betét / 25 A 15x IS D 02 biztosító betét / 35 A 15x IS D 02 biztosító betét / 50 A 15x IS D 02 biztosító betét / 63 A 15x IS D 03 biztosító betét / 80 A 22x IS NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! NAVIGÁTORRAL A TERMÉKEK GYORSAN MEGTALÁLHATÓK A OLDALON! A termékinformációk könnyen elérhetők Vásárlás a nap 24 órájában Személyes kapcsolattartó egyszerűen elérhető

22 W NEOZED ILLESZTŐ GYŰRŰK IS LEÍRÁS ÁTMÉRŐxMAGASSÁG EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM D 01 illesztő gyűrű / 2 A 12x IS D 01 illesztő gyűrű / 4 A 12x IS D 01 illesztő gyűrű / 6 A 12x IS D 01 illesztő gyűrű / 10 A 12x IS D 02 illesztő gyűrű - D01 betét D02-höz / 2 A 16x IS D 02 illesztő gyűrű - D01 betét D02-höz / 4 A 16x IS D 02 illesztő gyűrű - D01 betét D02-höz / 6 A 16x IS D 02 illesztő gyűrű - D01 betét D02-höz / 10 A 16x IS D 02 gillesztő gyűrű / 16 A 16x IS D 02 illesztő gyűrű / 20 A 16x IS D 02 illesztő gyűrű / 25 A 16x IS D 02 illesztő gyűrű / 35 A 16x IS D 02 gillesztő gyűrűg / 50 A 16x IS D 03 illesztő gyűrű / 80 A 27x IS NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! MÁR SCHRACK TECHNIK LiVE-PHONE APP ALKALMAZÁSSAL IS! A műszaki információk bárhol, bármikor elérhetők A termékek szállítási készsége és ára azonnal látható A termékek egyszerűen megrendelhetők

23 W DIAZED BIZTOSÍTÓALJZAT MAX. 63 A DIAZED ALJZAT DIN 49510, DIN 49511, 1 pólusú DII 25 A-ig 500 V DIII 63 A-ig 690 VAC / 600 VDC Biztosító betét DIN 49515, DIN Csavaros illesztő betét DIN49516 DII M5 csavaros kapocs (1,5-6mm 2 ) Md 3 Nm DII M6 csavaros kapocs (2,5-16mm 2 ) Md 4 Nm LEÍRÁS CS.E. TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM EZII /6 mm 2 /szorító kapocs/szorító kapocs /1 pólusú 1 DIA IP74068 Fedél 45 mm IP74068-hoz 1 DIA IP74070 Fedél OKA IP74068-hoz 1 DIA IP74074 EZIII /16 mm 2 / csavar/2 csavaros kapocs /1 pólusú 1 DIA IP74069 Fedél 45 mm IP74069-hez 1 DIA IP74071 Csavaros fej EZII, kémlelő nyílás nélkül 1 KII M Csavaros fej EZIII, kémlelő nyílás nélkül 1 KIII M W DIAZED BIZTOSÍTÓALJZAT 63A-IG BGV A3 (VBG 4) / TRITON SI DIN 49524, 1 és 3 pólusú DII 25 A-ig 500 V DIII 63 A-ig 690 VAC / 600 VDC Biztosító betét DIN 49515, DIN Csavaros illesztő betét DIN49516 Csatlakoztatható vezeték 1,5-35mm 2, Md 4 Nm Megérintés elleni védelem BGV A3 (VBG 4) Sorbaépíthető LEÍRÁS CS.E. TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM DII/ E27 / 1 pólusú / 25 A 80x40x SI DII/ E27 / 3 pólusú / 25 A 150x80x SI DIII/ E33 / 1 pólusú / 63 A 80x40x SI DIII/ E33 / 3 pólusú / 63 A 150x80x SI Csavaros fej EZII, kémlelő nyílás nélkül - KII M Csavaros fej EZIII, kémlelő nyílás nélkül - KIII M141803

24 W DIAZED BIZTOSÍTÓ BETÉTEK M LEÍRÁS CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 2 A / biztosító betét EZ II M A / biztosító betét EZ II M A / biztosító betét EZ II M A / biztosító betét EZ II M A / biztosító betét EZ II M A / biztosító betét EZ II M A / biztosító betét EZ II M A / biztosító betét EZ III M A / biztosító betét EZ III M A / biztosító betét EZ III M W DIAZED CSAVAROS ILLESZTŐ BETÉTEK M LEÍRÁS CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 2 A / csavaros illesztő betét EZ II aljzathoz M A / csavaros illesztő betét EZ II aljzathoz M A / csavaros illesztő betét EZ II aljzathoz M A / csavaros illesztő betét EZ II aljzathoz M A / csavaros illesztő betét EZ II aljzathoz M A / csavaros illesztő betét EZ II aljzathoz M A / csavaros illesztő betét EZ II aljzathoz M A / csavaros illesztő betét EZ III aljzathoz M A / csavaros illesztő betét EZ III aljzathoz M A / csavaros illesztő betét EZ III aljzathoz M A / csavaros illesztő betét EZ II aljzathoz, rózsaszín SI A / csavaros illesztő betét EZ II aljzathoz, piros SI A / csavaros illesztő betét EZ III aljzathoz, fehér SI015490

25 W BIZTOSÍTÓS KAPCSOLÓ MAX. 125 A CILINDERES BETÉTEKHEZ IS IS Biztosítós kapcsoló cilinder betétekhez Alkalmazható betétek: gg 10x38 mm, max. 32 A gg 14x51 mm, max. 50 A gg 22x58 mm, max. 125 A IS típus TS35 sínre rögzíthető IS50614., IS típusokts35 sínre és szerelőlapra is rögzíthetők A LED-es változatnál a betét kiolvadását a LED villogással jelzi A LED-es változat működtető feszültsége V AC/DC A LED nyitott áramkör mellett is működőképes W MŰSZAKI ADATOK IS IS IS Megnevezés biztosítós kapcsoló cilinder betétekhez Szabványok EN , IEC Alkalmazható cilinder betétek (gg) 10x38 14x51 22x58 Pólus szám 1, 2, 3 pólus, 1 pólus+n, 3 pólus+n Szigetelt részek anyaga magas hőállúságú műanyag Névleges üzemi feszültség Ue 690V AC Névleges áram Ie 32 A 50 A 125 A Zárlati szilárdság 100 ka Alkalmazási kategória AC22B AC22B AC21B Névleges lökőfeszültség állóság Uimp 8000 V 233 Csatlakoztatható vezeték max. 25 mm 2 35 mm 2 50 mm 2 Hőveszteség 3 W 5 W 9,5 W Rögzítés TS35 sín LEÍRÁS CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 10 x 38 mm 1 pólusú, 32 A IS pólusú, 32 A, LED-del IS pólusú, 32 A IS pólusú, 32 A IS pólusú, 32 A, LED-del IS pólus+n, 32 A IS pólus+n, 32 A IS x 51 mm 1 pólusú, 50 A IS pólusú, 50 A IS pólusú, 50 A IS pólusú, 50 A, LED-del IS pólus+n, 50 A IS x 58 mm 1 pólusú, 125 A IS pólusú, 125 A IS pólusú, 125 A IS pólusú, 125 A, LED-del IS pólus+n, 125 A IS pólus+n, 125 A IS506225

26 W AMBUS EASY BIZTOSÍTÓS KAPCSOLÓ MAX. 125 A CILINDERES BETÉ- TEKHEZ SI Biztosítós kapcsoló cilinder 10x38 és 14x51 mm betétekhez Biztosítós szakaszoló cilinder 8x31 és 22x58 mm betétekhez Alkalmazható betétek: gg 8x31 mm, max. 25 A gg, gr 10x28 mm, max. 32 A gg, gr 14x51 mm, max. 50 A gg, gr 22x58 mm, max. 125 A TS35 sínre rögzíthető A LED-es változatnál a betét kiolvadását a LED jelzi A LED-es változat működtető feszültsége V AC/DC W MŰSZAKI ADATOK 8x31 10x38 14x51 22x58 Megnevezés biztosítós biztosítós kapcsoló biztosítós 234 szakaszoló szakaszoló Szabványok EN , IEC Alkalmazható cilinder betétek gg gg, gr Pólus szám 1pólus 1, 2, 3 pólus, 1 pólus+n, 3 pólus+n Szigetelt részek anyaga halogénmentes, önkioltó műanyag Névleges üzemi feszültség Ue 400 V AC 690V AC Névleges áram Ie 25 A 32 A 50 A 100/125 A* Zárlati szilárdság 50 ka 50 ka (400 V) 100 ka (400 V) 100 ka (500 V) Alkalmazási kategória 1p, 1p+N, 2p AC20B AC22B AC20B Alkalmazási kategória 3p, 3p+N - AC22B AC21B AC20B Névleges lökőfeszültség állóság Uimp 6000 V Csatlakoztatható vezeték max. 25 mm 2 35 mm 2 50 mm 2 Csatlakoztatható vezeték max., N pólus 10 mm 2 35 mm 2 50 mm 2 Betét megengedett max. hővesztesége pólusonként gg betét 2,6 W 3 W 5 W 9,5 W gr betét - - 4,3 W 11 W (10 mm 2, 25 A) (50 mm 2, 80 A) Rögzítés TS35 sín *Állandó terhelő áram max. 115 A 50 mm 2 -es vezetékezéssel és 107 A 35 mm 2 -es vezetékezéssel

27 W AMBUS EASY BIZTOSÍTÓS KAPCSOLÓ MAX. 125 A CILINDERES BETÉ- TEKHEZ (folytatás) LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 8 x 31 mm, 25 A, szakaszoló 1 pólusú, gg betétekhez SI x 38 mm, 32 A, kapcsoló 1 pólusú, gg betétekhez SI pólusú, gg betétekhez+led SI pólusú, gr betétekhez SI pólus + N, gg betétekhez SI pólusú, gg betétekhez SI pólusú, gr betétekhez SI pólusú, gg betétekhez SI pólusú, gg betétekhez+led SI pólusú, gr betétekhez SI pólus + N, gg betétekhez SI x 51 mm, 50 A, kapcsoló 1 pólusú, gr betétekhez SI pólusú, gg betétekhez SI pólus + N, gg betétekhez SI pólusú, gr betétekhez SI pólusú, gg betétekhez SI pólusú, gr betétekhez SI pólusú, gg betétekhez SI pólus + N, gg betétekhez SI x 58 mm, 100/125 A, szakaszoló 1 pólusú, gr betétekhez SI pólusú, gg betétekhez SI pólus + N, gg betétekhez SI pólusú, gr betétekhez SI pólusú, gg betétekhez SI pólusú, gr betétekhez SI pólusú, gg betétekhez SI pólus + N, gg betétekhez SI TARTOZÉKOK 1 pólusú soroló sín 16 mm², 80 A, 8x31 és10x38 készülékekhez SI pólusú soroló sín 16 mm², 80 A (400 V), 8x31 és10x38 készülékekhez SI Csatlakozó kapocs, egyenes, max. 25 mm 2 vezetékhez SI311570

28 W TYTAN T BIZTOSÍTÓS KAPCSOLÓ D01, DO2 ÉS CILINDER BETÉTEKHEZ - ÁLTALÁNOS INFORMÁCIÓK IS VAC, 63 A, 50 ka, AC22B hőmérséklet felügyelet; villogó kiolvadás jelző; kezelőtől független kapcsolási művelet; szűkítő betét; AMP kábelsaru DO betétekhez 2 63 A Cilinder betétekhez 1 63 A DO2 illesztőgyűrű 2 50 A W TULAJDONSÁGOK ÉS ELŐNYÖK TYTAN T Tulajdoságok Előnyök Hőmérséklet felügyelet Egy segédérintkező bekapcsol veszélyes Rendelkezésre állás és készülékvédelem VDE 1000 / DIN túlmelegedés esetén Villogó kiolvadás jelző Optoelektronikus Helyi, megbízható hibabehatárolás és gyors biztosítóbetét kiolvadás jelzés visszakapcsolás Kezelőtől független kapcsolás Aktív Személy és vagyonvédelem 236 DIN VDE 0105 Dugaszolható biztosító betét EN Dugaszolható technika csavaros fej nélkül és Ujj védelem, betét csere esetén a betét kezelőtől független állandó érintkező nyomás melegebb lehet 100ºC-nál! Vagyonvédelem és energiamegtakarítás Kompakt (DIN 43880) Csak 4 készülékegység széles (3 és 4 pólus) = 71 mm Hibaáram kapcsolókkal kompatibilis méret W MŰSZAKI ADATOK Megnevezés biztosítós kapcsoló Szabványok DIN EN , IEC Alkalmazható DO betétek DIN D01: 2, 4, 6, 10, 13, 16 A szűkítő betéttel D02: 20, 25, 32, 35, 40, 50, 63 A Alkalmazható speciális betétek D0 440 V-os speciális betétek Alkalmazható cilinderes betétek IEC EN x38 mm: 2 32 A szűkítő betéttel Alkalmazható szűkítő betétek DIN D02: 2, 4, 6, 10, 16, 20, 25, 35, 50 A Pólus szám 3 pólus, 3 pólus+n Szigetelt részek anyaga halogén, foszfor és szilikon mentes műanyag Tűzállósági besorolás / szivárgó áram-állóság UL94/V0, izzószálas vizsgálatt 960 C / CTI600 Védettség / megérintés elleni védelem IP 20/40; ujj és kézhát érintés elleni védelem Környezeti hőmérséklet, tárolás min/max -25 C C Névleges üzemi feszültség Ue 400 VAC Névleges áram Ie 63 A Névleges folyamatos áram Iu 63 A Zárlati áram bekapcsolási képesség Icm 50 ka r. m. s Alkalmazási kategória AC22B Túlfeszültség osztály IV (DIN VDE 0110) Szennyeződési fokozat 3 (DIN VDE 0110) Névleges lökőfeszültség állóság Uimp 6000 V Csatlakozás rozsdamentes kapcsok, mm 2 Meghúzási nyomaték Md Hőfokkapcsoló segédérintkező 3,5 Nm AC: 1.5 A, 250 V, cosfi 0.6; DC 1.2 A, 48 A

29 W TYTAN T BIZTOSÍTÓS KAPCSOLÓ 10x38 mm CILINDER BETÉTEKHEZ W KAPCSOLÁSI VÁZLAT ÉS MÉRETEK 3 pólus 3 pólus+n LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM TYTAN T 3 PÓLUSÚ 10x38 mm cilinder betétes biztosítós kapcsoló, 32 A IS x38 mm cilinder betétes biztosítós kapcsoló segédérintkezővel, 32 A IS TARTOZÉKOK Szűkitő betét D01 és 10x38 mm-es betétekhez ISF90299 Soroló sín, 3 pólusú, 1 m hosszú, 80 A, 16 mm² BS Véglap, 3 pólusú BS TYTAN T 3 PÓLUS+N 10x38 mm cilinder betétes biztosítós kapcsoló, 32 A IS TARTOZÉKOK Szűkitő betét D01 és 10x38 mm-es betétekhez ISF90299 Soroló sín, 4 pólusú, 1 m hosszú, 80 A, 16 mm² BS Véglap, 4 pólusú BS NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! NAVIGÁTORRAL A TERMÉKEK GYORSAN MEGTALÁLHATÓK A OLDALON! A termékinformációk könnyen elérhetők Vásárlás a nap 24 órájában Személyes kapcsolattartó egyszerűen elérhető

30 W BIZTOSÍTÓS SZAKASZOLÓ CILINDERES FOTOVILLAMOS BETÉTEKHEZ IS PV modulok védelmére A készülék DC névleges feszültsége 1,2-szerese legyen a PV modul füzér feszültségének A biztosító betét névleges árama nagyobb vagy egyenlő legyen, mint a PV modul zárlati áramának 1,5-szerese W MŰSZAKI ADATOK Póluso száma: 1, Névleges áram In: 20 A Névleges működési feszültség Ue: 1000 V DC Alkalmazási kategória: DC-20B Hőveszteség: 3 W Betét méret: 10 x 38 Betét szabvány: IEC 60269, UL284-4 Kapcsoló készülék szabvány: IEC Ed. 4.0 EN :1999+A1+A2 IEC Ed. 2.1 EN :1999+A1:2001 Csatlakoztatható vezetékek: 0.5 mm² 10 mm² AWG 8-20 tömör Méretek (szxmaxmé): 1 pólusú 17.5 x 83.3 x 64 mm 2 pólusú 35.3 x 83.3 x 64 mm Tömeg: 1 pólusú 58 g 2 pólusú 120 g LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 10 x 38 mm CILINDER FOTOVILLAMOS BETÉTHEZ 1 pólusú biztosítós szakaszoló IS pólusú biztosítós szakaszoló IS W SOROLÓ SÍNEZÉS FOTOVILLAMOS BIZTOSÍTÓS SZAKASZOLÓHOZ IS szakaszolóhoz BS LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 2 pólusú nyelves sínezés, 30 mm 2, 1 m hosszú BS Tartozék Véglap BS900119

31 W CILINDERES BIZTOSÍTÓ BETÉT, gg/gr KARAKTERISZTIKA gg karakterisztika = teljes védelem általános célra, főként kábel és vezeték védelem az IEC szerint gr = teljes félvezető védő karakterisztika ISZ08006 LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 8 x 31 mm gg, 8x31, 1 A, 400 V ISZ08001 gg, 8x31, 2 A, 400 V ISZ08002 gg, 8x31, 4 A, 400 V ISZ08004 gg, 8x31, 6 A, 400 V ISZ08006 gg, 8x31, 8 A, 400 V ISZ08008 gg, 8x31, 10 A, 400 V ISZ08010 gg, 8x31, 12 A, 400 V ISZ08012 gg, 8x31, 16 A, 400 V ISZ08016 gg, 8x31, 20 A, 400 V ISZ gg, 8x31, 25 A, 400 V ISZ x 38 mm gg, 10x38, 0.5 A, 500 V ISZ gg, 10x38, 1 A, 500 V ISZ10001 gg, 10x38, 2 A, 500 V ISZ10002 gg, 10x38, 4 A, 500 V ISZ10004 gg, 10x38, 6 A, 500 V ISZ10006 gg, 10x38, 8 A, 500 V ISZ10008 gg, 10x38, 10 A, 500 V ISZ10010 gg, 10x38, 12 A, 500 V ISZ10012 gg, 10x38, 16 A, 500 V ISZ10016 gg, 10x38, 20 A, 500 V ISZ10020 gg, 10x38, 25 A, 500 V ISZ10025 gg, 10x38, 32 A, 400 V ISZ10032 gr, 10x38, 10 A, 660 V SI gr, 10x38, 16 A, 660 V SI gr, 10x38,, 20 A, 660 V SI gr, 10x38,, 25 A, 660 V SI gr, 10x38, 30 A, 660 V SI x 51 mm gg, 14x51, 2 A, 690 V ISZ14002 gg, 14x51, 4 A, 690 V ISZ14004 gg, 14x51, 6 A, 690 V ISZ14006 gg, 14x51, 8 A, 690 V ISZ14008 gg, 14x51, 10 A, 690 V ISZ14010 gg, 14x51, 12 A, 690 V ISZ14012 gg, 14x51, 16 A, 690 V ISZ14016 gg, 14x51, 20 A, 690 V ISZ14020 gg, 14x51, 25 A, 690 V ISZ14025 gg, 14x51, 32 A, 690 V ISZ14032 gg, 14x51, 40 A, 500 V ISZ14040 gg, 14x51, 50 A, 500 V ISZ14050

32 W CILINDERES BIZTOSÍTÓ BETÉT, gg/gr KARAKTERISZTIKA (folytatás) LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 22 x 58 mm gg, 22x58, 16 A, 690 V ISZ22016 gg, 22x58, 20 A, 690 V ISZ22020 gg, 22x58, 25 A, 690 V ISZ22025 gg, 22x58, 32 A, 690 V ISZ22032 gg, 22x58, 40 A, 690 V ISZ22040 gg, 22x58, 50 A, 500 V ISZ22050 gg, 22x58, 63 A, 500 V ISZ22063 gg, 22x58, 80 A, 500 V ISZ22080 gg, 22x58, 100 A, 500 V ISZ22100 gg, 22x58, 125 A, 400 V ISZ22125 W CILINDERES BIZTOSÍTÓ BETÉT, gpv KARAKTERISZTIKA 240 gpv karakterisztika = teljes védelem fotovillamos modulék részére Max V DC, IEC szerint ISV10906 LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 10 x 38 mm gpv, 10x38, 4 A, 1000 V DC ISV10004 gpv, 10x38, 6 A, 1000 V DC ISV10006 gpv, 10x38, 8 A, 1000 V DC ISV10008 gpv, 10x38, 10 A, 1000 V DC ISV10010 gpv, 10x38, 12 A, 1000 V DC ISV10012 gpv, 10x38, 16 A, 1000 V DC ISV10016 gpv, 10x38, 20 A, 1000 V DC ISV10020 NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! MÁR SCHRACK TECHNIK LiVE-PHONE APP ALKALMAZÁSSAL IS! A műszaki információk bárhol, bármikor elérhetők A termékek szállítási készsége és ára azonnal látható A termékek egyszerűen megrendelhetők

33 W QUADRON CrossLinkBreaker ÉS VolBreaker NH BIZTOSÍTÓS KAPCSOLÓK SZERELŐLAPRA ÁLTALÁNOS INFORMÁCIÓK QUADRON KAPCSOLÓK Biztosítós kapcsoló NH betétekhez Építési nagyság: 000, 00, 1, 2, 3, 4a Szerelőlapra szerelhető kivitel 000 nagyság TS35 sínre is rögzíthető egy felerősítő készlettel Biztosító felügyeletes kivitel 00-3 építési nagyságoknál IP30 védettségű feszültségkémlelő nyílás Fém homloklap mögé történő beépítés esetén kiegyenlítő takarólemez használata szükséges! A kiegyenlítő takarólemez lehetővé teszi különböző építési nagyságú készülékek közvetlen egymás mellé építését Állásjelző érintkező beépíthető W MŰSZAKI ADATOK a Megnevezés biztosítós kapcsoló Típus Quadron CrossLinkBreaker Quadron VolBreaker Szabványok EN , IEC Alkalmazható betétek NH000 NH00 NH1 NH2 NH3 NH4a Pólus szám 3 pólus Szigetelt részek anyaga halogénmentes, önkioltó műanyag Névleges üzemi feszültség Ue 690 V AC Névleges áram Ie 125 A 160 A 250 A 400 A 630 A 1600 A Zárlati szilárdság 50 ka Alkalmazási kategória AC22B (500V) AC23B (400V) AC22B (400V) AC23B (400V) AC23B (400V) AC22B (400V) AC21B (690V) AC23B AC23B AC22B (690V) AC22B (690V) AC21B (690V) DC22B* (500V/125A) (400V/160A) DC21B*(440V) DC22B*(440V) DC21B*(440V) (440V/63A) AC22B (690V) AC21B (690V) DC22B* DC22B*(220V) DC20B*(440V) (220V/100A) DC22B* DC21B* (440V/125A) (440V/80A) DC21B*(440V) DC21B* (220V/125A) Névleges lökőfeszültség állóság Uimp 6000 V Csatlakoztatható vezeték max.** 50 mm 2 70 mm mm mm mm 2 sinezhető Betét megengedett max. hővesztesége fázisonként 9 W 12 W 23 W 34 W 48 W 140 W Védettség IP30 Méret (széxmaxmé)*** 89x143x74,5 106x200x82,5 184x243x111,5 210x288x x300x x352x233 *2 áramút sorosan **Vezeték típustól függ ***Zárlatfelügyeleti egység nélkül 241

34 W QUADRON CrossLinkBreaker ÉS VolBreaker NH BIZTOSÍTÓS KAPCSOLÓK SZERELŐLAPRA (folytatás) QUADRON KAPCSOLÓK LEÍRÁS / CSATLAKOZÁS ÉPÍTÉSI NAGYSÁG EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 000 NAGYSÁG NH biztosítós kapcsoló, 125 A / csatlakozó kapocs SI Rögzítő készlet TS35 sínre SI NAGYSÁG NH biztosítós kapcsoló, 160 A / szorító kapocs SI NH biztosítós kapcsoló, 160 A / M8 csavar SI NH biztosítós kapcsoló, 160 A / szorító kapocs, elektronikus biztosítófelügyelettel SI NH biztosítós kapcsoló, 160 A / M8 csavar elektronikus biztosítófelügyelettel SI pólusú soroló sínezés 2x00 készülékhez, szigetelt, véglappal SI pólusú soroló sínezés 3x00 készülékhez, szigetelt, véglappal SI Csatlakozó kapocs 25-95mm SI NAGYSÁG NH biztosítós kapcsoló, 250 A / M10 csavar SI A NH biztosítós kapcsoló, 250 A / M10 csavar elektromechanikus biztosítófelügyelettel SI NAGYSÁG NH biztosítós kapcsoló, 400 A / M10 csavar SI NH biztosítós kapcsoló, 400 A / M10 csavar elektronikus biztosítófelügyelettel SI NAGYSÁG NH biztosítós kapcsoló, 630 A / M12 csavar SI NH biztosítós kapcsoló, 630 A / M12 csavar elektronikus biztosítófelügyelettel SI a NAGYSÁG NH biztosítós kapcsoló, 1600 A / 2xM12 csavar 4a SI332040
