SYSTEM KAN-therm Steel mûszaki ismertetõ és termék katalógus

Átírás

1 3 SYSTEM KAN-therm Steel mûszaki ismertetõ és termék katalógus ISO 9001 : 2000 Szerzõi jog KAN Sp. z o.o. Minden jog fenntartva. A KAN Sp. z o.o. kiadványokban szöveg, képek, grafika és elrendezés szerzõijog alá esnek Február A SIKER TECHNOLÓGIÁJA

2

3 System KAN-therm Steel - mûszaki információk A KAN-therm Steel egy 15 és 108 mm közti átmérõjû acélcsövekbõl és acélidomokból álló komplett szerelési rendszer. csõ- és idomrendszer. A KAN-therm Steel rendszer csövei és idomai kiváló minõségû, alacsony széntartalmú acélból készülnek a csõ és idom külsejének tökéletes korrózió elleni védelmet nyújtó, vékony cinkbevonattal. System KAN-therm Steel - a korszerû csatlakozási technológia A KAN-therm Steel rendszerben használt "press" technológia az általánosan elterjedt présszerszámok segítségével lehetõvé teszi csatlakozások gyors és biztos kivitelezését, feleslegessé téve az egyes elemek csavarozását vagy hegesztését. Ez lehetõvé teszi a csõrendszerek nagyon gyors összeállítását még nagy átmérõjû csövek és idomok használata esetén is. A KAN-therm Steel rendszer csövei és idomai vékonyfalú acélból készültek, ami jelentõs mértékben csökkenti az egyes elemek súlyát, és megkönnyíti a csõrendszer összeállítását. Az elemek "press" technológiával történõ összekapcsolásával a csõ keresztmetszetének minimálisra csökkentett összeszûkülése mellett hozhatunk létre csatlakozásokat, ami jelentõsen csökkenti a nyomásveszteséget az egész csõrendszerben, és kiváló hidraulikus feltételeket teremt. System KAN-therm Steel - a tartós csatlakozások technológiája A KAN-therm Steel rendszerben a csatlakozások légmentes illeszkedését speciális "O"-gyûrûs tömítések és "M" típusú szorítóidomok hárompontos rendszere biztosítja. System KAN-therm Steel - lehetséges felhasználási területek zárt rendszerû fûtési csõrendszerek, hûtõvizes csõrendszerek. System KAN-therm Steel - elõnyök a csõrendszer gyors és biztos összeállítása hegesztés és csavarozás nélkül, a csövek és idomok átmérõjének 108 mm-ig terjedõ széles választéka, az üzemi hõmérséklet széles terjedelme -20 C-tól 120 C-ig, magas nyomásnak is ellenáll 16 bar - ig, összekapcsolható a KAN-therm Press és Push rendszerével, a csövek és idomok alacsony súlya, a kész csõrendszerek igen esztétikusak, ellenáll a mechanikus sérüléseknek

4 System KAN-therm Steel - mûszaki információk System KAN-therm Steel - az illesztõidomok összeszerelése 1. A csõ elvágása A csöveket a tengelyre merõlegesen kell elvágni kerek csõvágóval (teljes vágás, a csõ levágott részének letörése nélkül). Másfajta szerszám használata is megengedhetõ, ha biztosítható a vágás merõlegessége, és hogy a vágás helyén a karimákon nem lesz sérülés kitörés, anyaghiány vagy a csõ keresztmetszetében megjelenõ egyéb torzulás formájában. Nem szabad olyan szerszámokat használni, amelyek jelentõs hõhatásnak tehetik ki a csövet pl. égõt, sarokhajlítót stb. 2. A csõ kalibrálása Kézi sorjázó szerszámmal kalibrálni kell a levágott csõ végét kívül és belül, eltávolítani belõle az összes olyan fémforgácsot, melyek az összeszerelés során megsérthetik az "O"-gyûrût. 3. A csõ illesztõ idomba csúszása mélységének bejelölése Az illesztés megfelelõ tartósságának eléréséhez biztosítani kell, hogy a csõ a megfelelõ mélységig (ütközésig) csússzon az illesztõ idomba. A becsúszás megfelelõ mélységének biztosításához a préselés során, a csövön vagy a csõvégû idomon filctollal be kell jelölni a becsúszás kívánt hosszát. A becsúszás mélységének az illesztõ idomnak a csõre illesztése nélküli bejelöléséhez is vannak speciális jelölõszerszámok. 4. Ellenõrzés Az összeszerelés elõtt ellenõrzésképpen meg kell nézni, hogy az "O"-gyûrû az illesztõidomban van-e, nem sérült-e az "O"-gyûrû, és azt is, hogy nincs-e valamilyen szennyezõdés (forgács vagy más éles anyagdarab), amely a csõ becsúsztatása során az "O"- gyûrû sérülését okozhatja

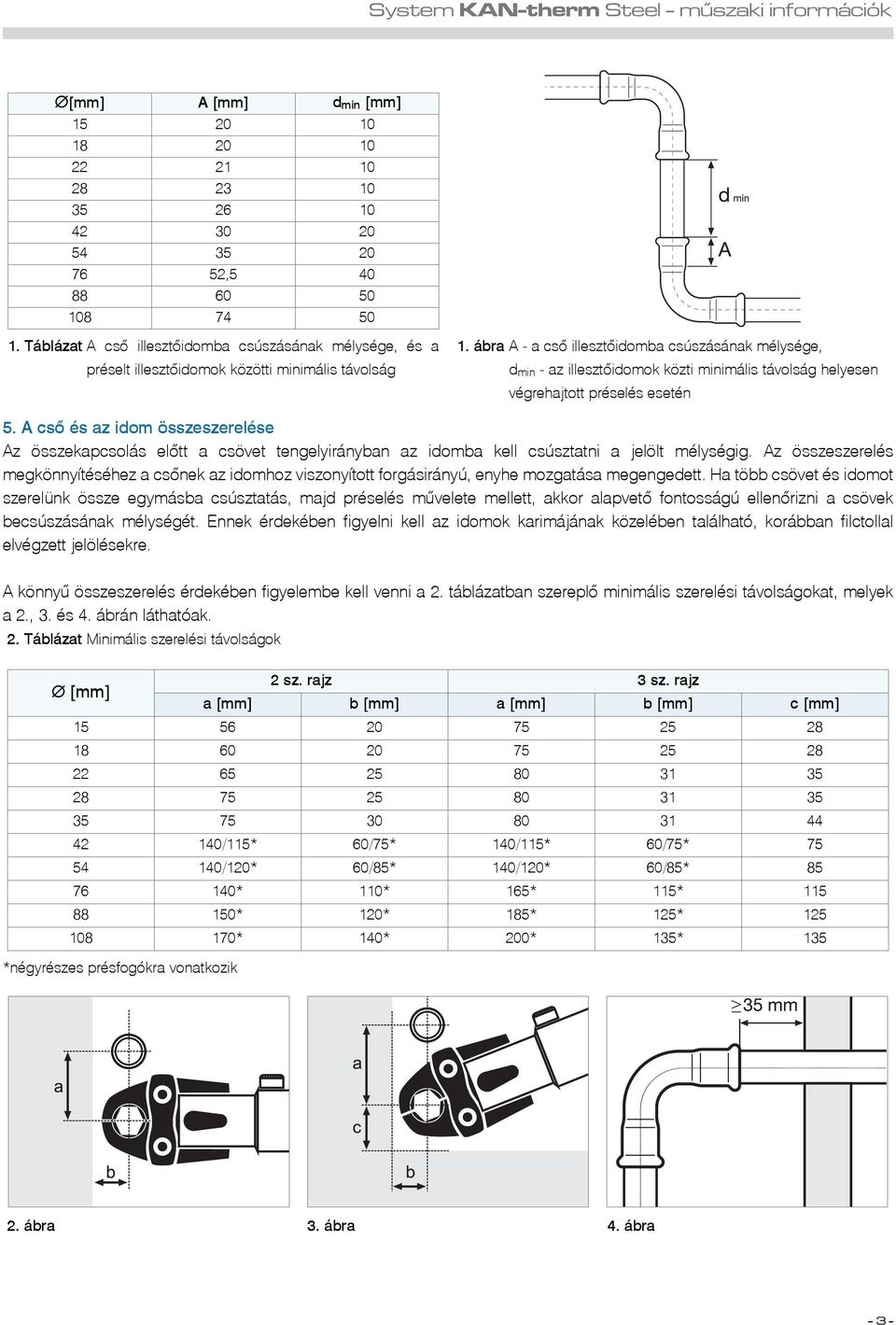

5 System KAN-therm Steel - mûszaki információk [mm] A [mm] d min [mm] , Táblázat A csõ illesztõidomba csúszásának mélysége, és a préselt illesztõidomok közötti minimális távolság 1. ábra A - a csõ illesztõidomba csúszásának mélysége, d min - az illesztõidomok közti minimális távolság helyesen végrehajtott préselés esetén 5. A csõ és az idom összeszerelése Az összekapcsolás elõtt a csövet tengelyirányban az idomba kell csúsztatni a jelölt mélységig. Az összeszerelés megkönnyítéséhez a csõnek az idomhoz viszonyított forgásirányú, enyhe mozgatása megengedett. Ha több csövet és idomot szerelünk össze egymásba csúsztatás, majd préselés mûvelete mellett, akkor alapvetõ fontosságú ellenõrizni a csövek becsúszásának mélységét. Ennek érdekében figyelni kell az idomok karimájának közelében található, korábban filctollal elvégzett jelölésekre. A könnyû összeszerelés érdekében figyelembe kell venni a 2. táblázatban szereplõ minimális szerelési távolságokat, melyek a 2., 3. és 4. ábrán láthatóak. 2. Táblázat Minimális szerelési távolságok [mm] 2 sz. rajz 3 sz. rajz a [mm] b [mm] a [mm] b [mm] c [mm] /115* 60/75* 140/115* 60/75* /120* 60/85* 140/120* 60/85* * 110* 165* 115* * 120* 185* 125* * 140* 200* 135* 135 *négyrészes présfogókra vonatkozik 2. ábra 3. ábra 4. ábra - 3 -

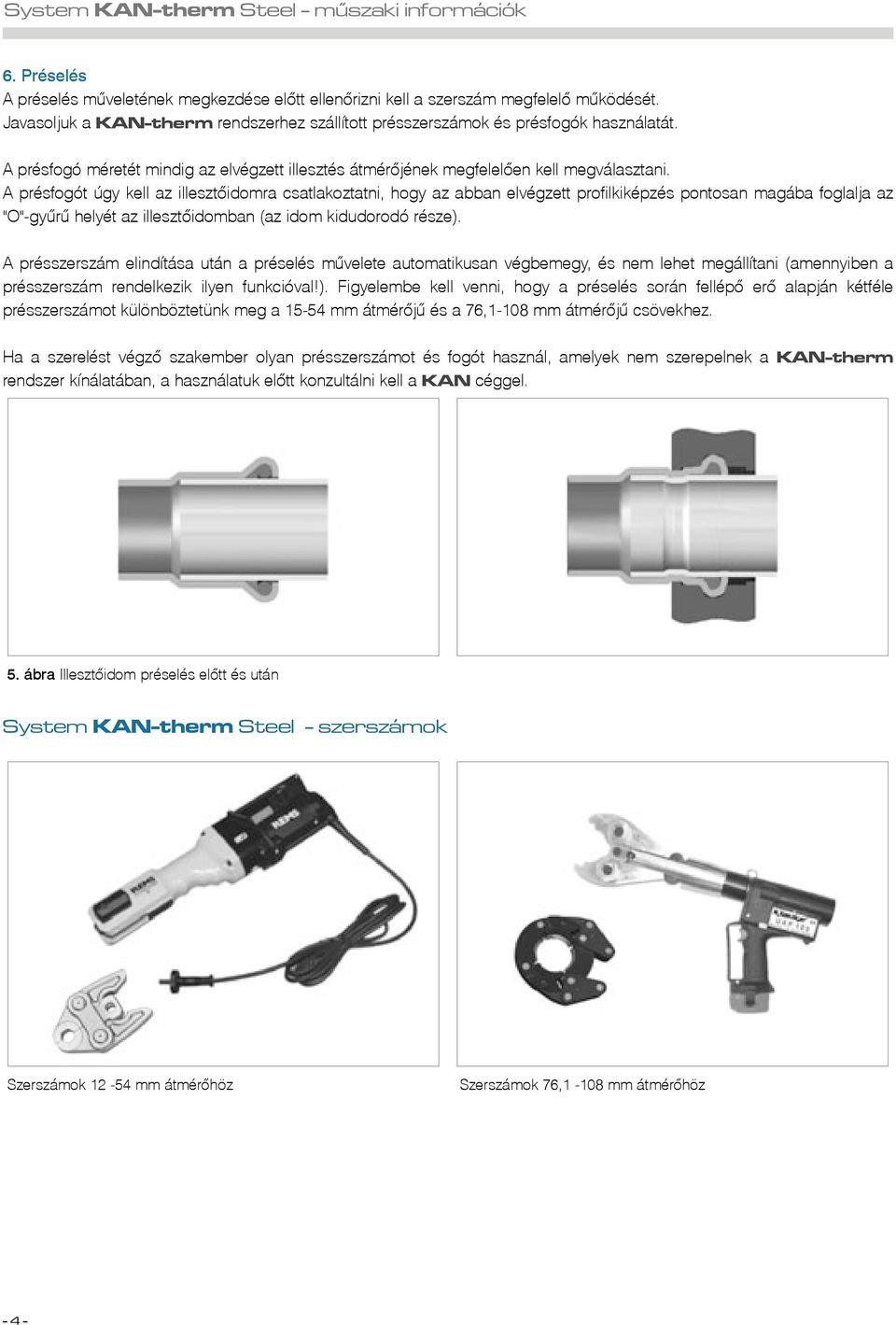

6 System KAN-therm Steel - mûszaki információk 6. Préselés A préselés mûveletének megkezdése elõtt ellenõrizni kell a szerszám megfelelõ mûködését. Javasoljuk a KAN-therm rendszerhez szállított présszerszámok és présfogók használatát. A présfogó méretét mindig az elvégzett illesztés átmérõjének megfelelõen kell megválasztani. A présfogót úgy kell az illesztõidomra csatlakoztatni, hogy az abban elvégzett profilkiképzés pontosan magába foglalja az "O"-gyûrû helyét az illesztõidomban (az idom kidudorodó része). A présszerszám elindítása után a préselés mûvelete automatikusan végbemegy, és nem lehet megállítani (amennyiben a présszerszám rendelkezik ilyen funkcióval!). Figyelembe kell venni, hogy a préselés során fellépõ erõ alapján kétféle présszerszámot különböztetünk meg a mm átmérõjû és a 76,1-108 mm átmérõjû csövekhez. Ha a szerelést végzõ szakember olyan présszerszámot és fogót használ, amelyek nem szerepelnek a KAN-therm rendszer kínálatában, a használatuk elõtt konzultálni kell a KAN céggel. 5. ábra Illesztõidom préselés elõtt és után System KAN-therm Steel - szerszámok Szerszámok mm átmérõhöz Szerszámok 76,1-108 mm átmérõhöz - 4 -

7 System KAN-therm Steel - mûszaki információk System KAN-therm Steel - részletes információk Csövek és idomok - anyag Szénacél RSt 34-2 anyagszám , a DIN EN szerint , kívül 7-15 μm cinkréteggel galvanizált csövek (Fe/Zn 88). "O"-gyûrûk "O"-gyûrû neve Tulajdonságok és munkaparaméterek Felhasználási területek EPDM (butilkaucsuk) szín: fekete maximális üzemi nyomás: 16 bar üzemi hõmérséklet: -20 C-tól 110 C-ig rövid ideig: 120 C ivóvíz forró víz, módosított víz (lágyított, mésztelenített, desztillált glikolos) sûrített levegõ (száraz) FPM / Viton (kauczuk fluorowy) szín: zöld maximális üzemi nyomás: 16 bar üzemi hõmérséklet: -30 C-tól 180 C-ig rövid ideig: 230 C napelemes rendszerek sûrített levegõ tüzelõolaj növényi eredetû zsiradékok motor-üzemanyagok Az idomok alapesetben EPDM "O"-gyûrûkkel vannak ellátva. Különleges alkalmazás esetén a Viton "O"-gyûrûket külön szállítják. System KAN-therm Steel - a hõtágulási és hõátviteli paraméterek Anyag fajtája A hosszanti hõtágulás együtthatója A hõtágulás mértéke 4 méteres szakaszon 60 C-os hõmérséklet-növekedés esetén Hõ átviteli képesség [mm/(m K)] [mm] [W/(m 2 K)] Steel 0,012 2,88 58 System KAN-therm Steel - felhasználási tanácsok Az 54 mm-nél nagyobb átmérõjû csövek esetén nem ajánlatos a hideg hajlítás. Ajánlatos a KAN-therm Steel rendszer kínálatában szereplõ kész ívek, illetve 90 -os és 45 -os könyökidomok használata. A vágáshoz nem szabad olyan készüléket használni, amelyik jelentõs hõt termel, pl. égõt, körfûrészt. A KAN-therm Steel csövekhez csak (kézi és mechanikus) csõvágót szabad használni. A vízzel teli csõrendszer kiürítése nem ajánlott. Ha mindenképp szükséges a nyomáspróba után a csõrendszer kiürítése, akkor a nyomáspróba elvégzéséhez sûrített levegõ használata javasolt. Ha a KAN-therm Steel csöveket az építési közfalakban rejtik el, akkor a csöveket a hõtágulás kompenzációja és az építési vegyületek miatt elszigetelve kell elhelyezni. Ha vegyi anyagokat szállítására kívánják a KAN-therm Steel csöveket használni, konzultálni kell a KAN cég Technikai Tanácsadó Részlegével. A KAN-therm Steel rendszerben készült csõrendszereket elektromos kiegyenlítõ kapcsolásokkal kell felszerelni

8 System KAN-therm Steel - mûszaki információk Menetes illesztések és csatlakoztatás más KAN-therm rendszerekhez A "press" típusú illesztésen kívül a KAN-therm Steel rendszer a külsõ és belsõ menetes illesztések egész sorát kínálja. Mivel az acélidomokban a menet kúp alakú, ezért a KAN-therm rendszer belsõ menetes acélidomaihoz csak a KAN-therm rendszer külsõ menetes rézidomait szabad csatlakoztatni. Az ilyen módon kialakított illesztés tömítését egy kevés kóc felhasználásával kell elvégezni, nem szabad PTFE - szalagot (teflon) és más olyan szigetelõeszközt használni, amelyek vízben oldódó klórt választhatnak ki. A KAN-therm Steel rendszer idomait nem szabad közvetlenül rozsdamentes acélhoz csatlakoztatni, legalább 50 mm hosszú, rézbõl vagy bronzból készült elválasztó elemeket kell használni. 6. ábra A menetes illesztés helyes kivitelezése System KAN-therm Steel - a csövek rögzítése A csövek rögzítései közötti maximális távolságokat a 3. táblázat mutatja: 3. Táblázat A csövek rögzítései közti maximális távolság Csõ átmérõ [mm] Rögzítési távolság [m] 15 1,2 1, ,2 1, ,5 2, ,5 2, ,5 2, ,5 3, ,5 3,50 76,1 2,0 4,25 88,9 2,0 4, ,0 5,00 A rögzítések az alábbi formákban kivitelezhetõek: PP csúszó rögzítések - lehetõvé teszi a csõ tengelyirányú mozgását, fémbõl készült bilincs gumibetét nélkül PS fix pontok - megakadályozza a csõ elmozdulását, csavaros bilincs a csõ lefelé történõ mozgását megakadályozó rögzítések - akkor alkalmazzák, ha a PP csúszó rögzítés a helyzetébõl adódóan csak a kompenzációs kar hosszában tenné lehetõvé a csõ mozgását

9 System KAN-therm Steel - mûszaki információk System KAN-therm Steel - a PS fix pontok és a PP csúszó rögzítések kialakítása a fix pontoknak meg kell akadályozniuk a csõ mindenféle elmozdulását, ezért az idomok mellé kell szerelni õket (az idom - pl. illesztõidom, háromágú idom - mindkét oldala mellé), a fix pontokat vagy a csúszó rögzítéseket adó bilincseket nem szabad közvetlenül az idomokra szerelni, ha háromágú idom mellé szerelnek fix pontokat, ügyelni kell, hogy a csövet blokkoló bilincseket ne szereljék olyan elágazásokra, amelyeknek az átmérõje több mint egy dimenzióval kisebb ahhoz a csõhöz képest, amelyikbõl elágazik (a nagy átmérõjû csövek által fellépõ erõk kárt okozhatnak a kisebb átmérõjû csövekben) a csúszó rögzítések csak a csõ tengelyirányú elmozdulását engedik (a csõ tengelyére merõleges irány szempontjából fix pontnak kell tekinteni), és csúszóbilincs segítségével kell kialakítani a csúszó rögzítéseket nem szabad idomok mellé szerelni, ha az megakadályozhatja a csövek hõváltozásból adódó mozgását, nem szabad elfelejteni, hogy a csúszó rögzítések megakadályozzák a csõ tengelyirányától eltérõ mozgást, ezért az elhelyezésük megszabhatja a kompenzációs karok hosszát. System KAN-therm Steel - a tágulás kompenzációja A víz hõmérsékletének Δt mértékû emelkedésekor a csövek ΔL mértékben tágulnak. A ΔL tágulás a csõ torzulását okozza az A kompenzációs kar hosszában. Az A kompenzációs kar hosszát a csõ külsõ átmérõjének, a ΔL tágulás mértékének és az adott anyag állandójának függvényében úgy kell megválasztani, hogy a csõben ne keletkezzen túl nagy feszültség. A ΔL tágulást a csõ hosszának és a Δt hõmérséklet-változás mértékének függvényében a 4. táblázat mutatja: 4. Táblázat ΔL [mm] teljes hossza változás KAN-therm Steel L [m] Δt [ C] ,12 0,24 0,36 0,48 0,60 0,72 0,84 0,96 1,08 1,20 2 0,24 0,48 0,72 0,96 1,20 1,44 1,68 1,92 2,16 2,40 3 0,36 0,72 1,08 1,44 1,80 2,16 2,52 2,88 3,24 3,60 4 0,48 0,96 1,44 1,92 2,40 2,88 3,36 3,84 4,32 4,80 5 0,60 1,20 1,80 2,40 3,00 3,60 4,20 4,80 5,40 6,00 6 0,72 1,44 2,16 2,88 3,60 4,32 5,04 5,76 6,48 7,20 7 0,84 1,68 2,52 3,36 4,20 5,04 5,88 6,72 7,56 8,40 8 0,96 1,92 2,88 3,84 4,80 5,76 6,72 7,68 8,64 9,60 9 1,08 2,16 3,24 4,32 5,40 6,48 7,56 8,64 9,72 10, ,20 2,40 3,60 4,80 6,00 7,20 8,40 9,60 10,80 12, ,44 2,88 4,32 5,76 7,20 8,64 10,08 11,52 12,96 14, ,68 3,36 5,04 6,72 8,40 10,08 11,76 13,44 15,12 16, ,92 3,84 5,76 7,68 9,60 11,52 13,44 15,36 17,28 19, ,16 4,32 6,48 8,64 10,80 12,96 15,12 17,28 19,44 21, ,40 4,80 7,20 9,60 12,00 14,40 16,80 19,20 21,60 24,00-7 -

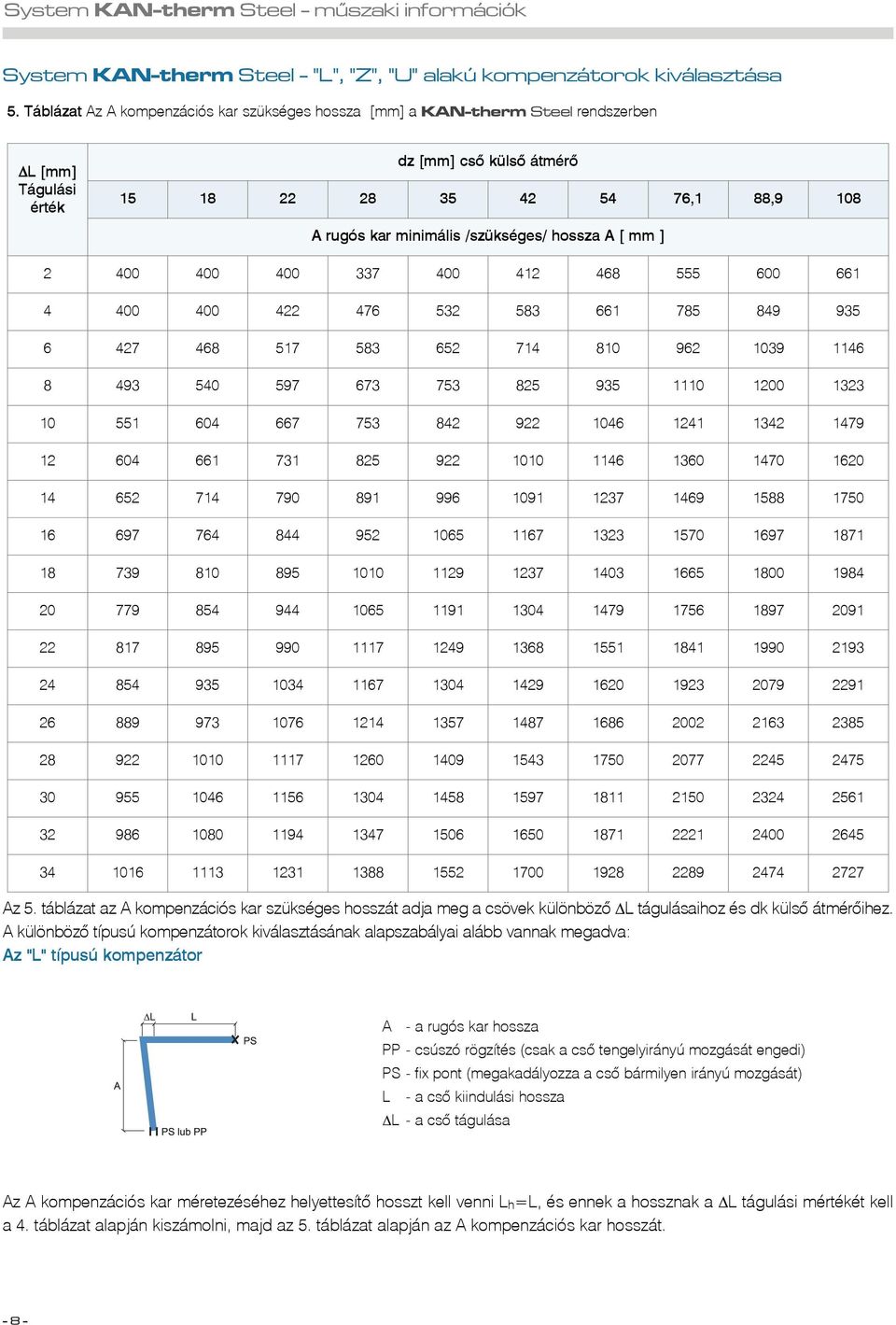

10 System KAN-therm Steel - mûszaki információk System KAN-therm Steel - "L", "Z", "U" alakú kompenzátorok kiválasztása 5. Táblázat Az A kompenzációs kar szükséges hossza [mm] a KAN-therm Steel rendszerben ΔL [mm] Tágulási érték dz [mm] csõ külsõ átmérõ ,1 88,9 108 A rugós kar minimális /szükséges/ hossza A [ mm ] Az 5. táblázat az A kompenzációs kar szükséges hosszát adja meg a csövek különbözõ ΔL tágulásaihoz és dk külsõ átmérõihez. A különbözõ típusú kompenzátorok kiválasztásának alapszabályai alább vannak megadva: Az "L" típusú kompenzátor A - a rugós kar hossza PP - csúszó rögzítés (csak a csõ tengelyirányú mozgását engedi) PS - fix pont (megakadályozza a csõ bármilyen irányú mozgását) L - a csõ kiindulási hossza ΔL - a csõ tágulása Az A kompenzációs kar méretezéséhez helyettesítõ hosszt kell venni L h =L, és ennek a hossznak a ΔL tágulási mértékét kell a 4. táblázat alapján kiszámolni, majd az 5. táblázat alapján az A kompenzációs kar hosszát

11 System KAN-therm Steel - mûszaki információk A "Z" típusú kompenzátor A - a rugós kar hossza PP - csúszó rögzítés (csak a csõ tengelyirányú mozgását engedi) PS - fix pont (megakadályozza a csõ bármilyen irányú mozgását) L - a csõ kiindulási hossza ΔL - a csõ tágulása A kompenzációs kar méretezéséhez L1 és L2 összegét L h -t kell helyettesítõ hosszként venni, és ennek a hossznak a ΔL helyettesítõ tágulási mértékét kell kiszámolni a 4. táblázat alapján, majd az A kompenzációs kar hosszát az 5. táblázat alapján. Az "U" típusú kompenzátor A - a rugós kar hossza PP - csúszó rögzítés (csak a csõ tengelyirányú mozgását engedi) PS - fix pont (megakadályozza a csõ bármilyen irányú mozgását) L - a csõ kiindulási hossza ΔL - a csõ tágulása S - az U-alakú kompenzátor szélessége Ha PS fix pontot helyezünk a kompenzátor S szélességét adó szakaszra, akkor az A kompenzátor kar méretezéséhez Lh helyettesítõ hosszként L1 és L2 összegének nagyságát kell venni: L h =max(l1, L2), és ennek a hossznak a ΔL helyettesítõ tágulását kell kiszámolni a 4. táblázat alapján, majd az A kompenzációs kar hosszát az 5. táblázat alapján. A kompenzátor szélességének kiszámítása: S = A/2. System KAN-therm Steel - a nyomásveszteség A ζ helyi ellenállás értékeit az idomokon való áthaladás mellett a 6. táblázat mutatja. 6. Táblázat A ζ helyi nyomásveszteség az idomoknál mm ζ 1,5 0,7 0,5 0,5 0,4 0,9 1,3 1,5 3,0 76,1-108 mm ζ 1,3 0,6 0,4 0,5 0,1 1,0 1,3 1,5 3,0 A 8. és 9. táblázat mutatja a csõvel való súrlódásból adódó R [Pa/m] lineáris nyomáscsökkenést az Q [l/s] áramlási feszültség és a w[m/s] áramlási sebesség függvényében 20 C-nál (7. táblázat) és 60 C-nál (8. táblázat). A 9. táblázat mutatja a R [Pa/m] lineáris nyomáscsökkenést 80 C-os víz esetén a 20 C-os Δt hõmérsékletcsökkenés esetén fellépõ Q [W] erõ, vagy a víz mi tömegének függvényében [kg/s] függvényében

12 System KAN-therm Steel - mûszaki információk 7. Táblázat "R" lineáris nyomáscsökkenés 20 C-os víz esetén [L/s] 0,07 0,14 0,15 0,20 0,21 0,24 0,25 0,33 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 1,20 1,30 1,40 1,50 1,60 1,70 1,80 1,90 2,00 2,10 2,20 2,30 2,40 2,50 2,60 2,70 2,80 2,90 3,00 3,10 3,20 3,30 3,40 3,50 3,60 3,70 3,80 3,90 4,00 4,10 4,20 4,30 4,40 4,50 4,60 4,70 4,80 4,90 5,00 5,50 6,00 6,50 7,00 7,50 8,00 8,50 9,00 9,50 10,00 10,50 11,00 11,50 12,00 12,50 13,00 13,50 14,00 14,50 15,00 15,50 16,00 16,50 17,00 17,50 18,00 w [m/s] 15 1,2 18 1,2 22 1,5 28 1,5 35 1,5 42 1,5 54 1,5 76,1 2 88, R w R w R w R w R w R w R w R w R w [Pa/m] [m/s] [Pa/m] [m/s] [Pa/m] [m/s] [Pa/m] [m/s] [Pa/m] [m/s] [Pa/m] [m/s] [Pa/m] [m/s] [Pa/m] [m/s] [Pa/m] [m/s] 0, , , , ,09 3 0,06 1 1, , , , , ,12 4 0,07 1 1, , , , , ,13 5 0,07 1 1, , , , , ,17 8 0,10 2 1, , , , , ,18 9 0,10 2 1, , , , , , ,12 3 0,06 1 2, , , , , , ,12 3 0,06 1 2, , , , , , ,16 5 0,08 1 2, , , , , ,20 8 0,10 1 0,07 1 2, , , , , , ,12 2 0,09 1 2, , , , , ,15 3 0,11 1 2, , , , , ,17 4 0,12 2 0,08 1 1, , , , ,20 5 0,14 2 0,09 1 1, , , , ,22 6 0,16 3 0,11 1 2, , , , ,25 8 0,18 3 0,12 1 2, , , , ,27 9 0,19 4 0,13 1 1, , , , ,21 5 0,14 2 1, , , , ,23 6 0,15 2 1, , , , ,25 6 0,16 2 1, , , , ,27 7 0,18 3 1, , , , ,28 8 0,19 3 2, , , , ,30 9 0,20 3 1, , , , ,21 4 1, , , , ,22 4 1, , , , ,24 5 1, , , , ,25 5 1, , , , ,26 5 1, , , , ,27 6 2, , , , ,28 6 1, , , ,29 7 1, , , ,31 7 1, , , ,32 8 1, , , ,33 9 1, , , ,34 9 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , R [Pa/m]

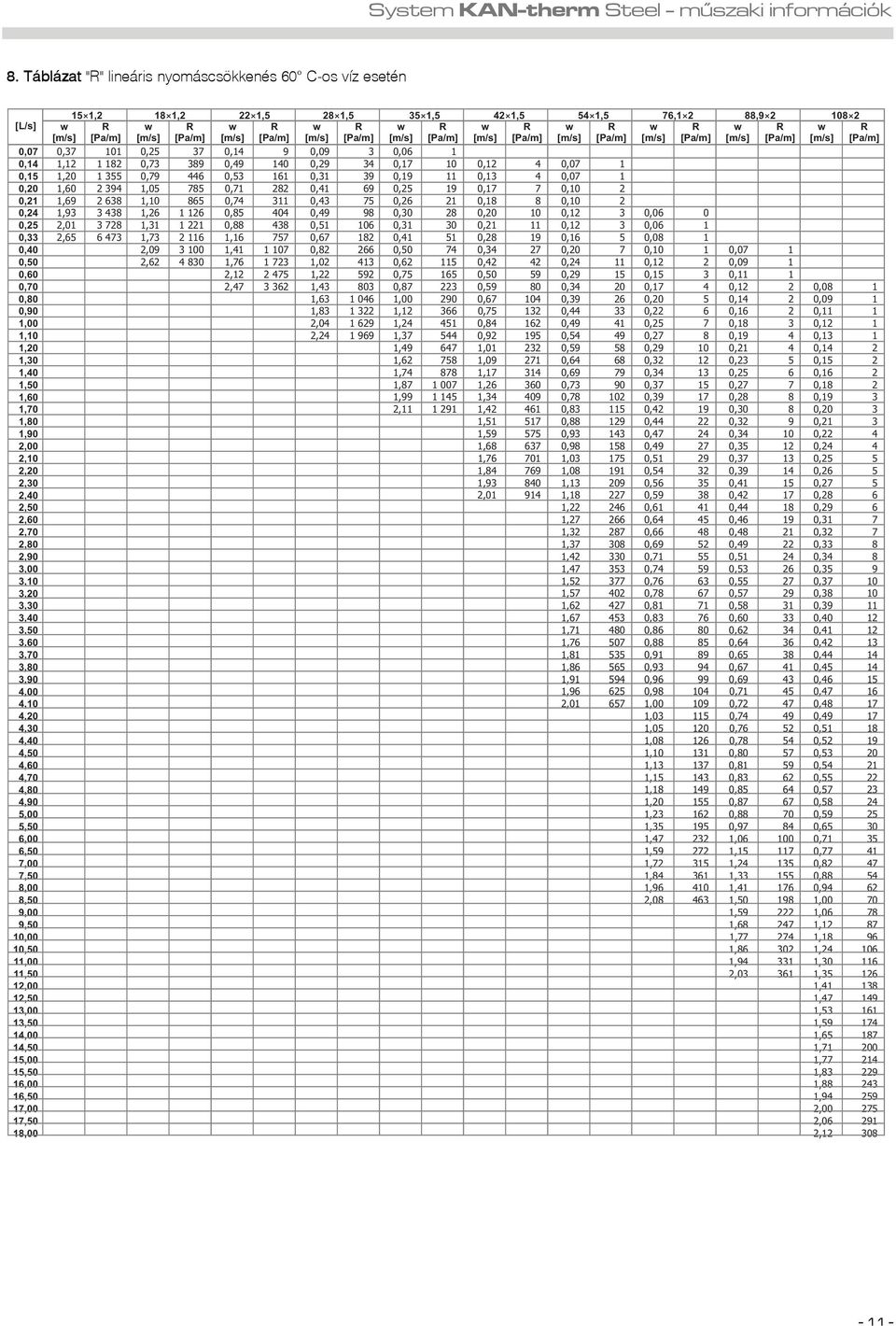

13 System KAN-therm Steel - mûszaki információk 8. Táblázat "R" lineáris nyomáscsökkenés 60 C-os víz esetén [L/s] 0,07 0,14 0,15 0,20 0,21 0,24 0,25 0,33 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 1,20 1,30 1,40 1,50 1,60 1,70 1,80 1,90 2,00 2,10 2,20 2,30 2,40 2,50 2,60 2,70 2,80 2,90 3,00 3,10 3,20 3,30 3,40 3,50 3,60 3,70 3,80 3,90 4,00 4,10 4,20 4,30 4,40 4,50 4,60 4,70 4,80 4,90 5,00 5,50 6,00 6,50 7,00 7,50 8,00 8,50 9,00 9,50 10,00 10,50 11,00 11,50 12,00 12,50 13,00 13,50 14,00 14,50 15,00 15,50 16,00 16,50 17,00 17,50 18, ,2 18 1,2 22 1,5 28 1,5 35 1,5 42 1,5 54 1,5 76,1 2 88, w R w R w R w R w R w R w R w R w R w [m/s] [Pa/m] [m/s] [Pa/m] [m/s] [Pa/m] [m/s] [Pa/m] [m/s] [m/s] [Pa/m] [m/s] [Pa/m] [m/s] [Pa/m] [m/s] [Pa/m] [m/s] [Pa/m] 0, , ,14 9 0,09 3 0,06 1 1, , , , , ,12 4 0,07 1 1, , , , , ,13 4 0,07 1 1, , , , , ,17 7 0,10 2 1, , , , , ,18 8 0,10 2 1, , , , , , ,12 3 0,06 0 2, , , , , , ,12 3 0,06 1 2, , , , , , ,16 5 0,08 1 2, , , , , ,20 7 0,10 1 0,07 1 2, , , , , , ,12 2 0,09 1 2, , , , , ,15 3 0,11 1 2, , , , , ,17 4 0,12 2 0,08 1 1, , , , ,20 5 0,14 2 0,09 1 1, , , , ,22 6 0,16 2 0,11 1 2, , , , ,25 7 0,18 3 0,12 1 2, , , , ,27 8 0,19 4 0,13 1 1, , , , ,21 4 0,14 2 1, , , , ,23 5 0,15 2 1, , , , ,25 6 0,16 2 1, , , , ,27 7 0,18 2 1, , , , ,28 8 0,19 3 2, , , , ,30 8 0,20 3 1, , , ,32 9 0,21 3 1, , , , ,22 4 1, , , , ,24 4 1, , , , ,25 5 1, , , , ,26 5 1, , , , ,27 5 2, , , , ,28 6 1, , , ,29 6 1, , , ,31 7 1, , , ,32 7 1, , , ,33 8 1, , , ,34 8 1, , , ,35 9 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , R [Pa/m]

14 System KAN-therm Steel - mûszaki információk 9. Táblázat Az "R" lineáris nyomáscsökkenés 80 C esetén az átadott Q erõ függvényében a hõmérséklet Δt mértékû 20 C - os csökkenése esetén, vagy víz "mi" tömegének függvényében. Q [W] mi [kg/s] 500 0, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,05 w [m/s] 15 1,2 18 1,2 22 1,5 28 1,5 35 1,5 42 1,5 54 1,5 76,1 2 88, R [Pa/m] w [m/s] R [Pa/m] w [m/s] R [Pa/m] w [m/s] R [Pa/m] w [m/s] R [Pa/m] w [m/s] R [Pa/m] w [m/s] R [Pa/m] w [m/s] R [Pa/m] w [m/s] R [Pa/m] w [m/s] 0,05 3 0,03 1 0, ,06 4 0,04 1 0, ,10 8 0,07 3 0,04 1 0, , ,09 5 0,05 1 0, , ,11 7 0,06 2 0,04 1 0, , , ,08 3 0,05 1 0, , , ,09 4 0,05 1 0, , , ,10 5 0,06 1 0,04 1 0, , , ,11 6 0,07 2 0,05 1 0, , , ,13 7 0,08 2 0,05 1 0, , , , ,09 3 0,06 1 0, , , , ,11 4 0,07 1 0, , , , ,12 5 0,08 2 0, , , , ,14 6 0,09 2 0,05 1 0, , , ,15 7 0,10 3 0,06 1 0, , , , ,12 4 0,07 1 0, , , , ,14 5 0,08 1 0, , , ,17 7 0,10 2 0, , , ,19 8 0,11 2 0, , , , ,12 3 1, , , , ,15 4 0,08 1 0, , , ,18 6 0,09 1 0, , , ,21 8 0,11 1 0,08 1 1, , , , ,12 2 0,09 1 1, , , , ,14 2 0,10 1 1, , , , ,15 3 0,11 1 0, , , ,18 4 0,13 2 0,09 1 1, , , ,21 5 0,15 2 0,10 1 1, , , ,24 7 0,17 3 0,12 1 1, , , ,27 8 0,20 4 0,13 1 1, , , ,22 4 0,15 2 1, , , ,26 6 0,17 2 1, , , ,31 8 0,20 3 1, , , , ,23 4 1, , , ,26 5 1, , , ,29 6 1, , , ,32 7 1, , , ,35 9 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , R [Pa/m]

15 System KAN-therm Steel Termék katalógus A katalógus február 19-étõl érvényes. A KAN Sp. z o.o. a változtatás jogát fenntartja. Jelen katalógus megjelenésével az összes korábbi változata érvényét veszíti. Szerzõi jog KAN Sp. z o.o.. Minden jog fenntartva. A KAN Sp. z o.o. kiadványokban szöveg, képek, grafika és elrendezés szerzõijog alá esnek.

16 System KAN-therm Steel - termék katalógus KAN-therm szénacél csövek, kívül horganyzott Méret Mennyiség Cikkszám Gyári kód 15 1,2 szál 6 m ,2 szál 6 m ,5 szál 6 m ,5 szál 6 m ,5 szál 6 m ,5 szál 6 m ,5 szál 6 m ,1 2 szál 6 m ,9 2 szál 6 m szál 6 m KAN-therm KM csatlakozó, press Méret l[mm] z[mm] Mennyiség Cikkszám Gyári kód 15 R rendelés sz R rendelés sz R rendelés sz R rendelés sz R rendelés sz R rendelés sz R rendelés sz R rendelés sz R rendelés sz KAN-therm KM hollanderes csatlakozó Méret l[mm] z[mm] Mennyiség Cikkszám Gyári kód 15 R 63,8 43,8 rendelés sz R rendelés sz R1 74,7 51,7 rendelés sz R1 81,8 55,8 rendelés sz R rendelés sz R rendelés sz KAN-therm BM csatlakozó, press Méret l[mm] z[mm] Mennyiség Cikkszám Gyári kód 15 Rp 41 6 rendelés sz Rp 40 5 rendelés sz Rp 43 6,7 rendelés sz Rp 43 5,7 rendelés sz Rp rendelés sz KAN-therm BM betolható csatlakozó, press Méret a[mm] z[mm] d[mm] Mennyiség Cikkszám Gyári kód 15 Rp rendelés sz Rp rendelés sz Rp 53 36,7 18 rendelés sz Rp rendelés sz Rp 53 36,7 22 rendelés sz KAN-therm karmantyú, press Méret l[mm] z[mm] Mennyiség Cikkszám Gyári kód rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz ,1 76, rendelés sz ,9 88, rendelés sz rendelés sz

17 System KAN-therm Steel - termék katalógus KAN-therm hosszú áttoló karmantyú Méret l[mm] z[mm] Mennyiség Cikkszám Gyári kód rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz ,1 76, rendelés sz ,9 88, rendelés sz rendelés sz KAN-therm könyök 90, press Méret l[mm] z[mm] Mennyiség Cikkszám Gyári kód rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz ,1 76, ,5 rendelés sz ,9 88, rendelés sz rendelés sz KAN-therm KB könyök 90, press Méret l[mm] z[mm] h[mm] Mennyiség Cikkszám Gyári kód ,6 rendelés sz ,4 rendelés sz ,1 rendelés sz ,5 rendelés sz ,9 rendelés sz ,5 rendelés sz ,6 rendelés sz ,1 76, ,5 167 rendelés sz ,9 88, rendelés sz rendelés sz KAN-therm könyök 45, press Méret l[mm] z[mm] Mennyiség Cikkszám Gyári kód ,5 10,5 rendelés sz ,1 12,1 rendelés sz ,2 14,2 rendelés sz ,1 17,1 rendelés sz ,4 20,4 rendelés sz ,1 26,1 rendelés sz ,9 31,9 rendelés sz ,1 76, ,5 rendelés sz ,9 88, rendelés sz rendelés sz KAN-therm KB könyök 45, press Méret l[mm] z[mm] h[mm] Mennyiség Cikkszám Gyári kód ,5 10,5 38,1 rendelés sz ,1 12,1 38,5 rendelés sz ,2 14,2 42,3 rendelés sz ,1 17,1 45,6 rendelés sz ,4 20,4 51,3 rendelés sz ,1 26,1 62,6 rendelés sz ,9 31,9 72,5 rendelés sz ,1 76, ,5 115 rendelés sz ,9 88, rendelés sz rendelés sz

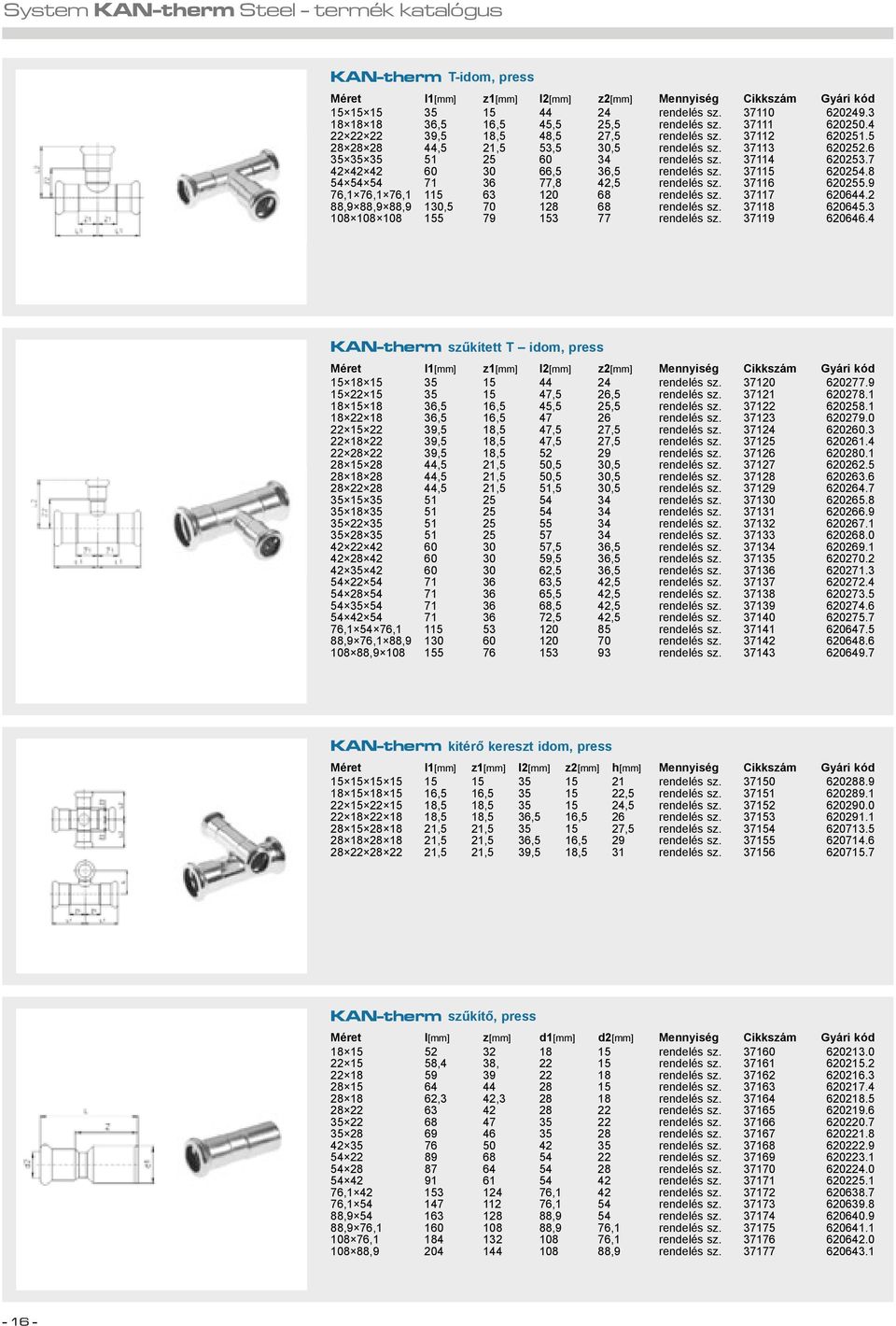

18 System KAN-therm Steel - termék katalógus KAN-therm T-idom, press Méret l1[mm] z1[mm] l2[mm] z2[mm] Mennyiség Cikkszám Gyári kód rendelés sz ,5 16,5 45,5 25,5 rendelés sz ,5 18,5 48,5 27,5 rendelés sz ,5 21,5 53,5 30,5 rendelés sz rendelés sz ,5 36,5 rendelés sz ,8 42,5 rendelés sz ,1 76,1 76, rendelés sz ,9 88,9 88,9 130, rendelés sz rendelés sz KAN-therm szûkített T idom, press Méret l1[mm] z1[mm] l2[mm] z2[mm] Mennyiség Cikkszám Gyári kód rendelés sz ,5 26,5 rendelés sz ,5 16,5 45,5 25,5 rendelés sz ,5 16, rendelés sz ,5 18,5 47,5 27,5 rendelés sz ,5 18,5 47,5 27,5 rendelés sz ,5 18, rendelés sz ,5 21,5 50,5 30,5 rendelés sz ,5 21,5 50,5 30,5 rendelés sz ,5 21,5 51,5 30,5 rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz ,5 36,5 rendelés sz ,5 36,5 rendelés sz ,5 36,5 rendelés sz ,5 42,5 rendelés sz ,5 42,5 rendelés sz ,5 42,5 rendelés sz ,5 42,5 rendelés sz , , rendelés sz ,9 76,1 88, rendelés sz , rendelés sz KAN-therm kitérõ kereszt idom, press Méret l1[mm] z1[mm] l2[mm] z2[mm] h[mm] Mennyiség Cikkszám Gyári kód rendelés sz ,5 16, ,5 rendelés sz ,5 18, ,5 rendelés sz ,5 18,5 36,5 16,5 26 rendelés sz ,5 21, ,5 rendelés sz ,5 21,5 36,5 16,5 29 rendelés sz ,5 21,5 39,5 18,5 31 rendelés sz KAN-therm szûkítõ, press Méret l[mm] z[mm] d1[mm] d2[mm] Mennyiség Cikkszám Gyári kód rendelés sz ,4 38, rendelés sz rendelés sz rendelés sz ,3 42, rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz , ,1 42 rendelés sz , ,1 54 rendelés sz , ,9 54 rendelés sz ,9 76, ,9 76,1 rendelés sz , ,1 rendelés sz , ,9 rendelés sz

19 System KAN-therm Steel - termék katalógus KAN-therm KM könyök hosszú, press Méret l2[mm] z[mm] l1[mm] Mennyiség Cikkszám Gyári kód 15 R 44, rendelés sz R 49, rendelés sz R rendelés sz R 61, rendelés sz R1 73, rendelés sz R1 85, rendelés sz R1 95, rendelés sz R2 115, rendelés sz KAN-therm KM könyök rövid, press Méret l2[mm] z[mm] l1[mm] Mennyiség Cikkszám Gyári kód 15 R rendelés sz R rendelés sz R 41,5 21,5 28 rendelés sz R 44,5 23,5 32 rendelés sz KAN-therm BM szûkített T-idom press Méret h1 h1min h2 h2min Mennyiség Cikkszám Gyári kód 15 Rp ,5 21,5 rendelés sz Rp 18 36,5 16, rendelés sz Rp 22 39,5 18, rendelés sz Rp 28 44,5 21, rendelés sz Rp 28 44,5 21, ,7 rendelés sz Rp ,5 30,5 rendelés sz Rp ,5 31,2 rendelés sz Rp rendelés sz Rp ,7 rendelés sz Rp rendelés sz Rp ,7 rendelés sz ,1 Rp 76, ,7 rendelés sz ,9 Rp 88,9 127,5 63, ,7 rendelés sz Rp ,7 rendelés sz KAN-therm kerülõ idom Méret l[mm] a[mm] b[mm] Mennyiség Cikkszám Gyári kód rendelés sz , rendelés sz , rendelés sz rendelés sz KAN-therm 90 csõív Méret h1 h1min h2 h2min Mennyiség Cikkszám Gyári kód rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz

20 System KAN-therm Steel - termék katalógus KAN-therm csõvég elzáró Méret l[mm] z[mm] Mennyiség Cikkszám Gyári kód 15 25,5 5,5 rendelés sz ,3 6,3 rendelés sz ,5 7,5 rendelés sz ,3 9,3 rendelés sz ,4 8,4 rendelés sz ,2 13,2 rendelés sz ,8 16,8 rendelés sz KAN-therm végdugó Méret l[mm] z[mm] Mennyiség Cikkszám Gyári kód 76, rendelés sz , rendelés sz rendelés sz KAN-therm press karima PN16 Méret z d h k b d2 furat Mennyiség Cikkszám Gyári kód [mm] [mm] [mm] [mm] [mm] [mm] mennyiség (DN65)76,1 50, , rendelés sz (DN80)88,9 48, , rendelés sz (DN100)108 51, , rendelés sz KAN-therm "O"-ring EPDM Méret Mennyiség Cikkszám Gyári kód 15 mm rendelés sz mm rendelés sz mm rendelés sz mm rendelés sz mm rendelés sz mm rendelés sz mm rendelés sz KAN-therm "O"-ring FPM/Viton Méret Mennyiség Cikkszám Gyári kód 15 mm rendelés sz mm rendelés sz mm rendelés sz mm rendelés sz mm rendelés sz mm rendelés sz mm rendelés sz

21 System KAN-therm Steel - termék katalógus KAN-therm kézi csõvágó Méret Mennyiség Cikkszám Gyári kód mm rendelés sz mm rendelés sz KAN-therm gyors elektromos csõvágógép Méret Mennyiség Cikkszám Gyári kód mm rendelés sz KAN-therm kézi sorjázó Méret Mennyiség Cikkszám Gyári kód mm rendelés sz KAN-therm elektromos présgép, 230 V. - Power Press E Basic Pack vagy Power Press (ACC) Méret Mennyiség Cikkszám Gyári kód mm rendelés sz zapr01 KAN-therm akkumulátoros présgép -Akku Press vagy Akku Press ACC Méret Mennyiség Cikkszám Gyári kód mm rendelés sz zaprak KAN-therm szorító pofa Power Press és Akku Press gépekhez Méret Mennyiség Cikkszám Gyári kód M15 rendelés sz M18 rendelés sz M22 rendelés sz M28 rendelés sz M35 rendelés sz M42 rendelés sz M54 rendelés sz KAN-therm akkumulátoros présgép - UAP 100 Méret Mennyiség Cikkszám Gyári kód 76,1-108 mm rendelés sz UAP100 KAN-therm szorító pofa UAP100 Méret Mennyiség Cikkszám Gyári kód M 76,1 rendelés sz BP761M M 88,9 rendelés sz BP889M M108 rendelés sz BP108M

22 System KAN-therm Steel - termék katalógus FELJEGYZÉSEK

23 KAN-therm rendszer - más hozzáférhetõ katalógusok: 2 KAN-therm Press rendszer Többrétegû PE-RT/Al/PE-HD csövekbõl és sárgaréz idomokból illetve PPSU mûanyag idomokból álló, korszerû csõrendszer "press" típusú csatlakozásokkal. 4 KAN-therm Inox rendszer Rozsdamentes acélból készült csövekbõl és idomokból álló, korszerû csõrendszer "press" típusú csatlakozásokkal.
