1 TERMÉKKATALÓGUS

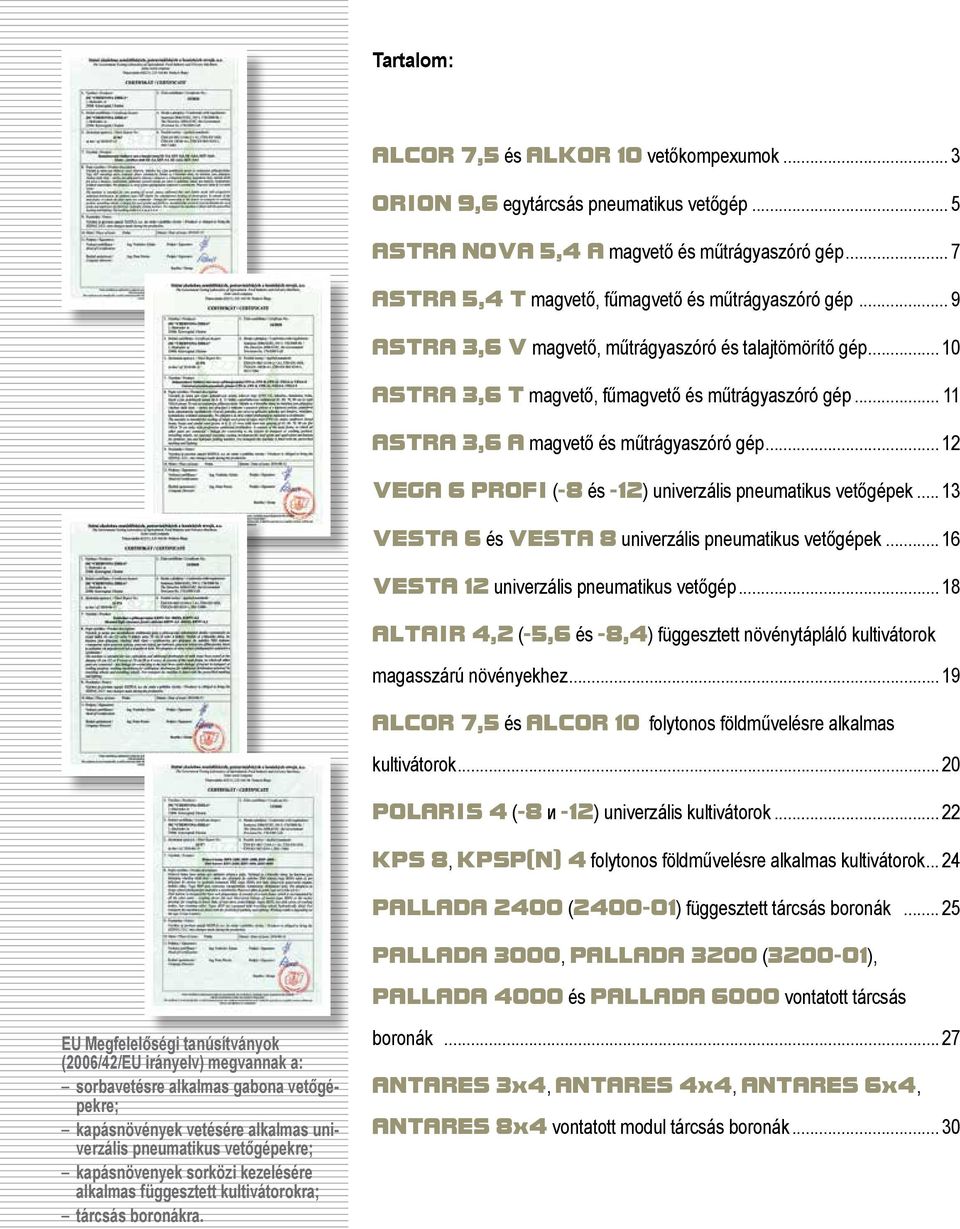

2 Tartalom: ALCOR 7,5 és ALKOR 10 vetőkompexumok... 3 ORION 9,6 egytárcsás pneumatikus vetőgép... 5 АSTRA NOVA 5,4 A magvető és műtrágyaszóró gép... 7 АSTRA 5,4 T magvető, fűmagvető és műtrágyaszóró gép... 9 АSTRA 3,6 V magvető, műtrágyaszóró és talajtömörítő gép АSTRA 3,6 T magvető, fűmagvető és műtrágyaszóró gép АSTRA 3,6 A magvető és műtrágyaszóró gép VEGA 6 PROFI (-8 és -12) univerzális pneumatikus vetőgépek VESTA 6 és VESTA 8 univerzális pneumatikus vetőgépek VESTA 12 univerzális pneumatikus vetőgép ALTAIR 4,2 (-5,6 és -8,4) függesztett növénytápláló kultivátorok magasszárú növényekhez ALCOR 7,5 és ALCOR 10 folytonos földművelésre alkalmas kultivátorok...20 POLARIS 4 (-8 и -12) univerzális kultivátorok KPS 8, KPSP(N) 4 folytonos földművelésre alkalmas kultivátorok PALLADA 2400 ( ) függesztett tárcsás boronák PALLADA 3000, PALLADA 3200 ( ), PALLADA 4000 és PALLADA 6000 vontatott tárcsás EU Megfelelőségi tanúsítványok (2006/42/EU irányelv) megvannak a: sorbavetésre alkalmas gabona vetőgépekre; kapásnövények vetésére alkalmas univerzális pneumatikus vetőgépekre; kapásnövenyek sorközi kezelésére alkalmas függesztett kultivátorokra; tárcsás boronákra. boronák...27 ANTARES 3х4, ANTARES 4х4, ANTARES 6х4, ANTARES 8х4 vontatott modul tárcsás boronák... 30

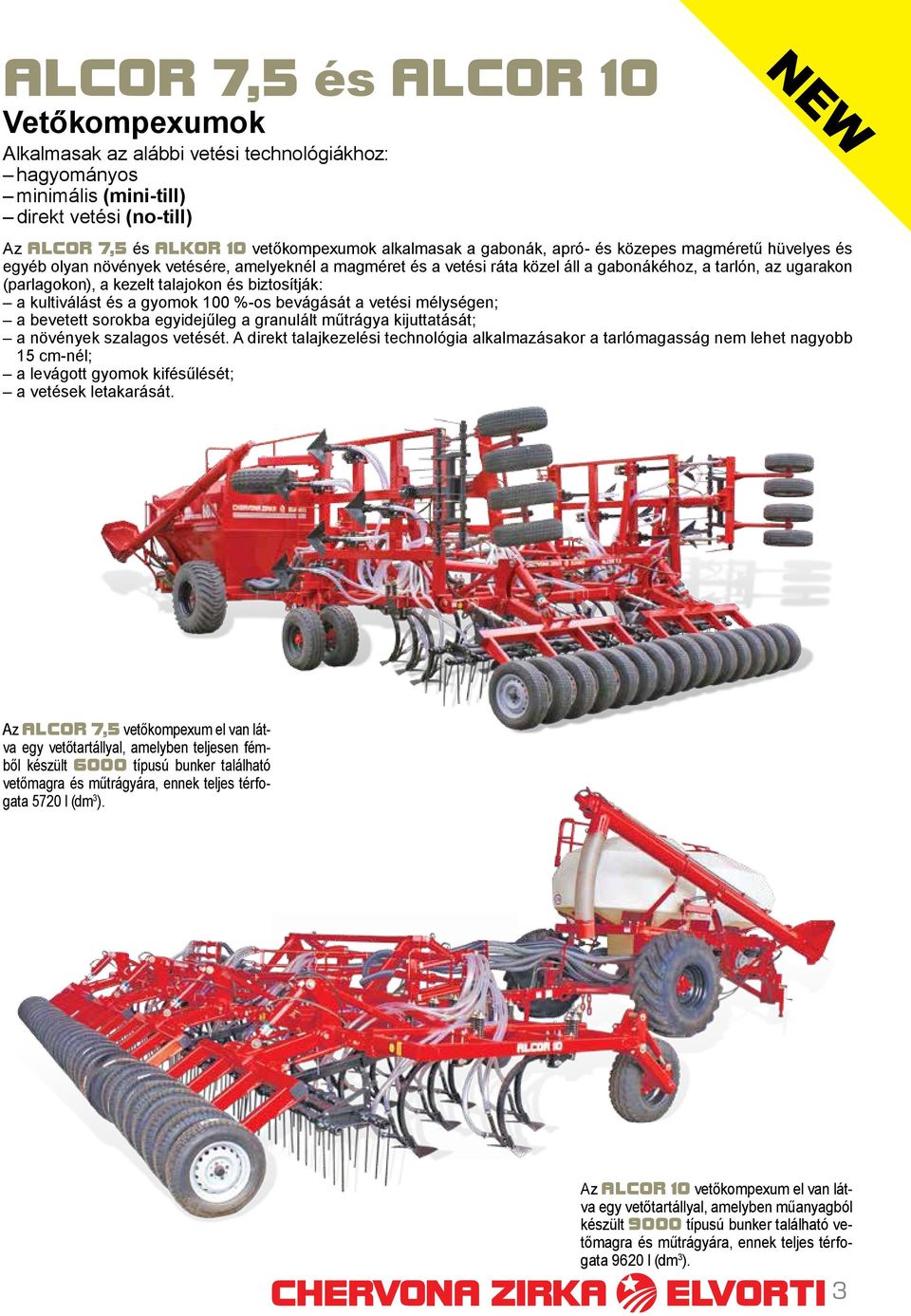

3 ALCOR 7,5 és ALCOR 10 Vetőkompexumok Alkalmasak az alábbi vetési technológiákhoz: hagyományos minimális (mini-till) direkt vetési (no-till) NEW Az ALCOR 7,5 és ALKOR 10 vetőkompexumok alkalmasak a gabonák, apró- és közepes magméretű hüvelyes és egyéb olyan növények vetésére, amelyeknél a magméret és a vetési ráta közel áll a gabonákéhoz, a tarlón, az ugarakon (parlagokon), a kezelt talajokon és biztosítják: a kultiválást és a gyomok 100 %-os bevágását a vetési mélységen; a bevetett sorokba egyidejűleg a granulált műtrágya kijuttatását; a növények szalagos vetését. A direkt talajkezelési technológia alkalmazásakor a tarlómagasság nem lehet nagyobb 15 cm-nél; a levágott gyomok kifésűlését; a vetések letakarását. Az ALCOR 7,5 vetőkompexum el van látva egy vetőtartállyal, amelyben teljesen fémből készült 6000 típusú bunker található vetőmagra és műtrágyára, ennek teljes térfogata 5720 l (dm 3 ). Az ALCOR 10 vetőkompexum el van látva egy vetőtartállyal, amelyben műanyagból készült 9000 típusú bunker található vetőmagra és műtrágyára, ennek teljes térfogata 9620 l (dm 3 ). 3

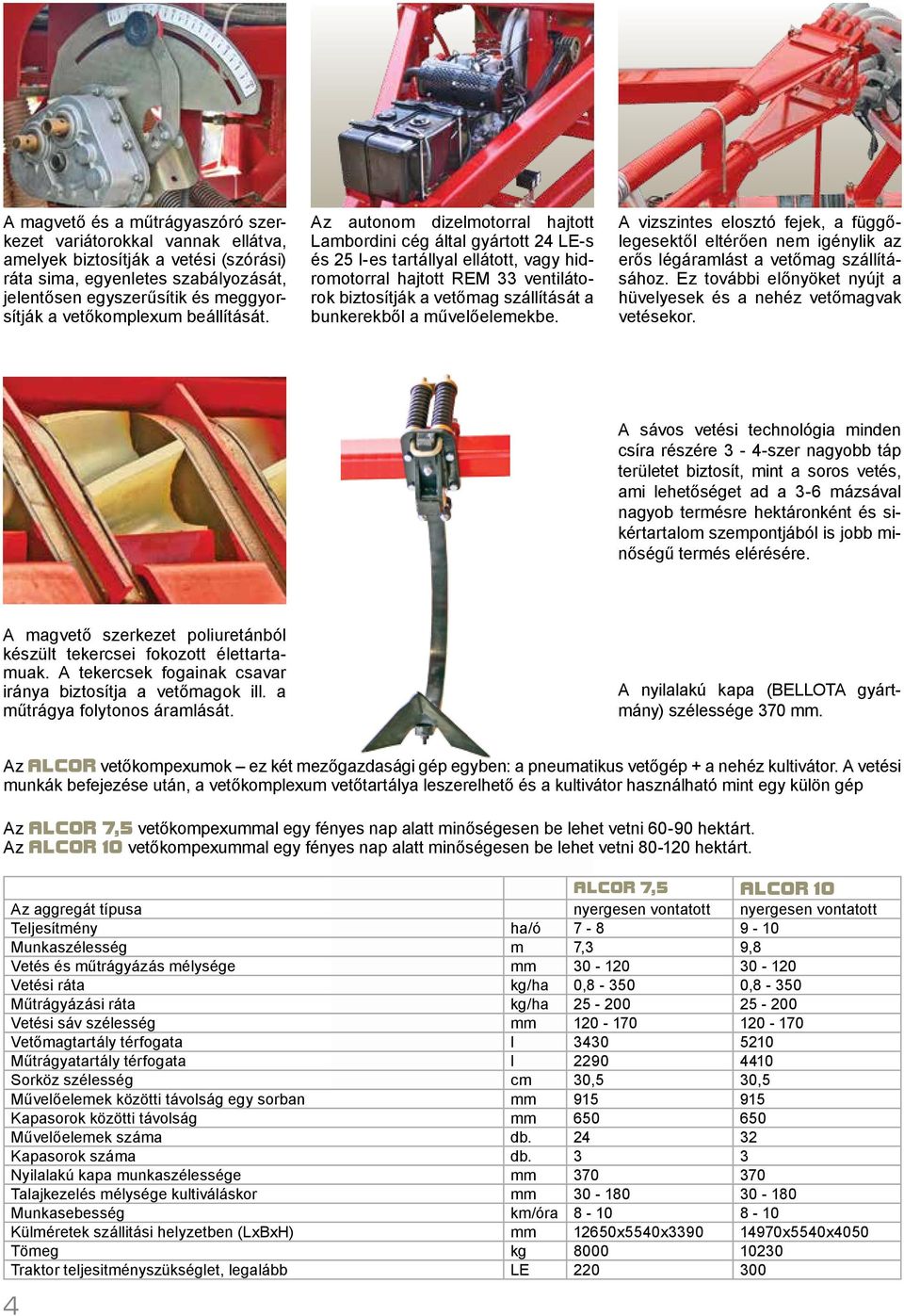

4 A magvető és a műtrágyaszóró szerkezet variátorokkal vannak ellátva, amelyek biztosítják a vetési (szórási) ráta sima, egyenletes szabályozását, jelentősen egyszerűsítik és meggyorsítják a vetőkomplexum beállítását. Az autonom dizelmotorral hajtott Lambordini cég által gyártott 24 LE-s és 25 l-es tartállyal ellátott, vagy hidromotorral hajtott REM 33 ventilátorok biztosítják a vetőmag szállítását a bunkerekből a művelőelemekbe. A vizszintes elosztó fejek, a függőlegesektől eltérően nem igénylik az erős légáramlást a vetőmag szállításához. Ez további előnyöket nyújt a hüvelyesek és a nehéz vetőmagvak vetésekor. A sávos vetési technológia minden csíra részére 3-4-szer nagyobb táp területet biztosít, mint a soros vetés, ami lehetőséget ad a 3-6 mázsával nagyob termésre hektáronként és sikértartalom szempontjából is jobb minőségű termés elérésére. A magvető szerkezet poliuretánból készült tekercsei fokozott élettartamuak. A tekercsek fogainak csavar iránya biztosítja a vetőmagok ill. a műtrágya folytonos áramlását. A nyilalakú kapa (BELLOTA gyártmány) szélessége 370 mm. Az ALCOR vetőkompexumok ez két mezőgazdasági gép egyben: a pneumatikus vetőgép + a nehéz kultivátor. A vetési munkák befejezése után, a vetőkomplexum vetőtartálya leszerelhető és a kultivátor használható mint egy külön gép Az ALCOR 7,5 vetőkompexummal egy fényes nap alatt minőségesen be lehet vetni hektárt. Az ALCOR 10 vetőkompexummal egy fényes nap alatt minőségesen be lehet vetni hektárt. ALCOR 7,5 ALCOR 10 Az aggregát típusa nyergesen vontatott nyergesen vontatott Teljesítmény ha/ó Munkaszélesség m 7,3 9,8 Vetés és műtrágyázás mélysége mm Vetési ráta kg/ha 0, ,8-350 Műtrágyázási ráta kg/ha Vetési sáv szélesség mm Vetőmagtartály térfogata l Műtrágyatartály térfogata l Sorköz szélesség сm 30,5 30,5 Művelőelemek közötti távolság egy sorban mm Kapasorok közötti távolság mm Művelőelemek száma db Kapasorok száma db. 3 3 Nyilalakú kapa munkaszélessége mm Talajkezelés mélysége kultiváláskor mm Munkasebesség km/óra Külméretek szállitási helyzetben (LxBxH) mm 12650х5540х х5540х4050 Tömeg kg Traktor teljesitményszükséglet, legalább LE

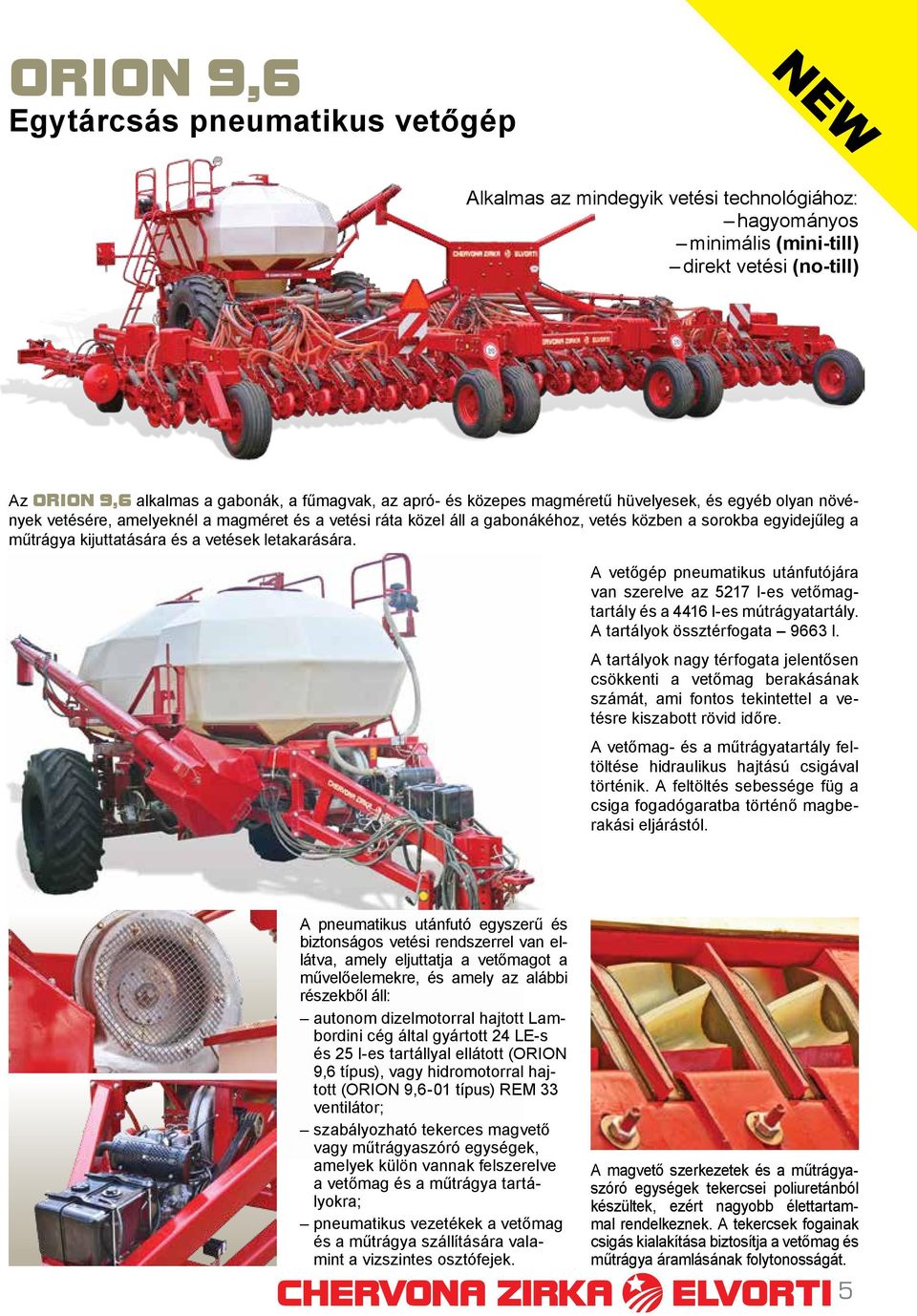

5 ORION 9,6 Egytárcsás pneumatikus vetőgép NEW Alkalmas az mindegyik vetési technológiához: hagyományos minimális (mini-till) direkt vetési (no-till) Az ORION 9,6 alkalmas a gabonák, a fűmagvak, az apró- és közepes magméretű hüvelyesek, és egyéb olyan növények vetésére, amelyeknél a magméret és a vetési ráta közel áll a gabonákéhoz, vetés közben a sorokba egyidejűleg a műtrágya kijuttatására és a vetések letakarására. A vetőgép pneumatikus utánfutójára van szerelve az 5217 l-es vetőmagtartály és a 4416 l-es mútrágyatartály. A tartályok össztérfogata 9663 l. A tartályok nagy térfogata jelentősen csökkenti a vetőmag berakásának számát, ami fontos tekintettel a vetésre kiszabott rövid időre. A vetőmag- és a műtrágyatartály feltöltése hidraulikus hajtású csigával történik. A feltöltés sebessége füg a csiga fogadógaratba történő magberakási eljárástól. A pneumatikus utánfutó egyszerű és biztonságos vetési rendszerrel van ellátva, amely eljuttatja a vetőmagot a művelőelemekre, és amely az alábbi részekből áll: autonom dizelmotorral hajtott Lambordini cég által gyártott 24 LE-s és 25 l-es tartállyal ellátott (ORION 9,6 típus), vagy hidromotorral hajtott (ORION 9,6-01 típus) REM 33 ventilátor; szabályozható tekerces magvető vagy műtrágyaszóró egységek, amelyek külön vannak felszerelve a vetőmag és a műtrágya tartályokra; pneumatikus vezetékek a vetőmag és a műtrágya szállítására valamint a vizszintes osztófejek. A magvető szerkezetek és a műtrágyaszóró egységek tekercsei poliuretánból készültek, ezért nagyobb élettartammal rendelkeznek. A tekercsek fogainak csigás kialakítása biztosítja a vetőmag és műtrágya áramlásának folytonosságát. 5

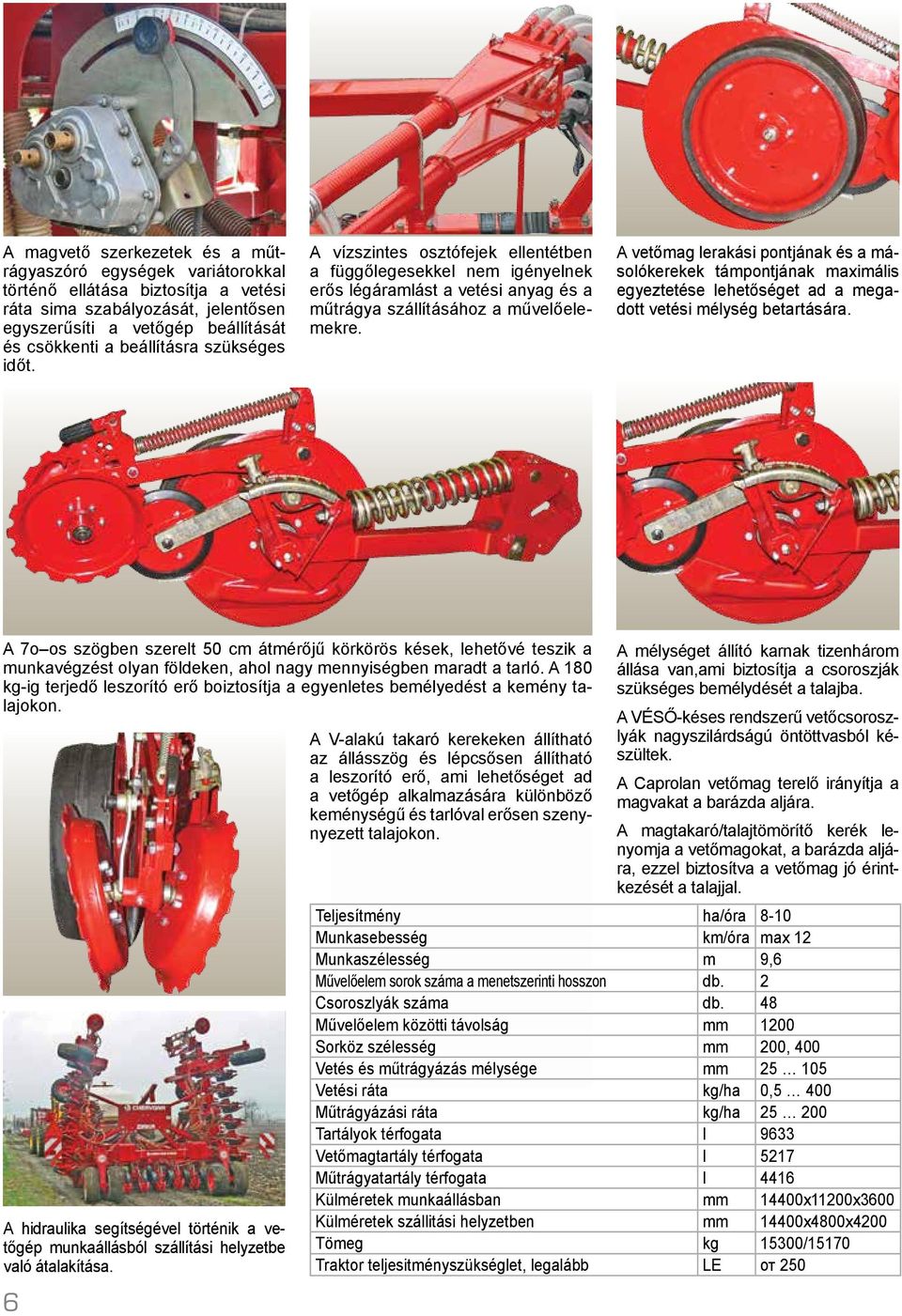

6 A magvető szerkezetek és a műtrágyaszóró egységek variátorokkal történő ellátása biztosítja a vetési ráta sima szabályozását, jelentősen egyszerűsíti a vetőgép beállítását és csökkenti a beállításra szükséges időt. A vízszintes osztófejek ellentétben a függőlegesekkel nem igényelnek erős légáramlást a vetési anyag és a műtrágya szállításához a művelőelemekre. A vetőmag lerakási pontjának és a másolókerekek támpontjának maximális egyeztetése lehetőséget ad a megadott vetési mélység betartására. A 7o os szögben szerelt 50 cm átmérőjű körkörös kések, lehetővé teszik a munkavégzést olyan földeken, ahol nagy mennyiségben maradt a tarló. A 180 kg-ig terjedő leszorító erő boiztosítja a egyenletes bemélyedést a kemény talajokon. A hidraulika segítségével történik a vetőgép munkaállásból szállítási helyzetbe való átalakítása. 6 A V-alakú takaró kerekeken állítható az állásszög és lépcsősen állítható a leszorító erő, ami lehetőséget ad a vetőgép alkalmazására különböző keménységű és tarlóval erősen szenynyezett talajokon. A mélységet állító karnak tizenhárom állása van,ami biztosítja a csoroszják szükséges bemélydését a talajba. A VÉSŐ-késes rendszerű vetőcsoroszlyák nagyszilárdságú öntöttvasból készültek. A Caprolan vetőmag terelő irányítja a magvakat a barázda aljára. A magtakaró/talajtömörítő kerék lenyomja a vetőmagokat, a barázda aljára, ezzel biztosítva a vetőmag jó érintkezését a talajjal. Teljesítmény ha/óra 8-10 Munkasebesség km/óra max 12 Munkaszélesség m 9,6 Művelőelem sorok száma a menetszerinti hosszon db. 2 Csoroszlyák száma db. 48 Művelőelem közötti távolság mm 1200 Sorköz szélesség mm 200, 400 Vetés és műtrágyázás mélysége mm Vetési ráta kg/ha 0,5 400 Műtrágyázási ráta kg/ha Tartályok térfogata l 9633 Vetőmagtartály térfogata l 5217 Műtrágyatartály térfogata l 4416 Külméretek munkaállásban mm 14400х11200х3600 Külméretek szállitási helyzetben mm 14400х4800х4200 Tömeg kg 15300/15170 Traktor teljesitményszükséglet, legalább LE от 250

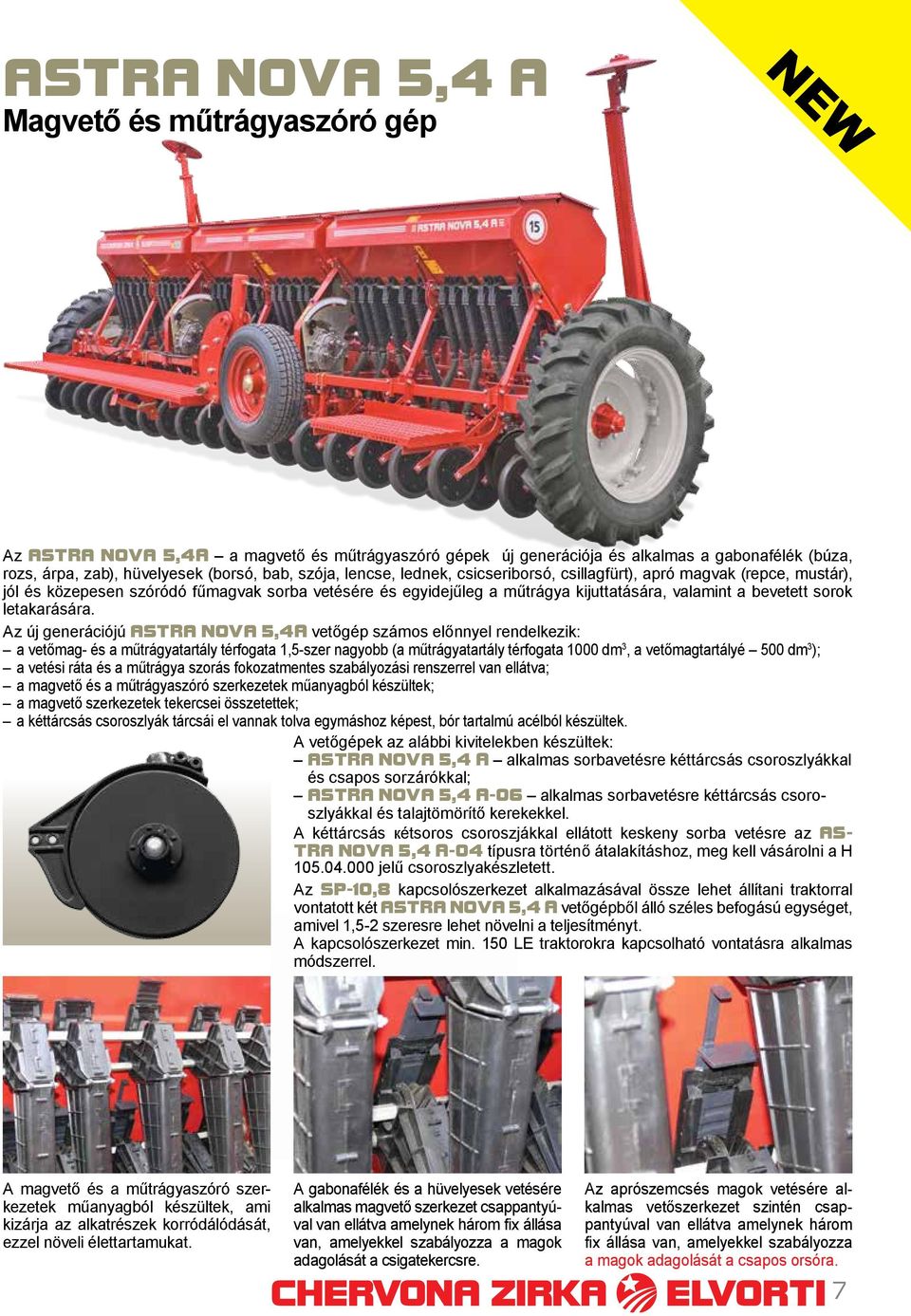

7 ASTRA NOVA 5,4 A Magvető és műtrágyaszóró gép NEW Az ASTRA NOVA 5,4А a magvető és műtrágyaszóró gépek új generációja és alkalmas a gabonafélék (búza, rozs, árpa, zab), hüvelyesek (borsó, bab, szója, lencse, lednek, csicseriborsó, csillagfürt), apró magvak (repce, mustár), jól és közepesen szóródó fűmagvak sorba vetésére és egyidejűleg a műtrágya kijuttatására, valamint a bevetett sorok letakarására. Az új generációjú ASTRA NOVA 5,4А vetőgép számos előnnyel rendelkezik: a vetőmag- és a műtrágyatartály térfogata 1,5-szer nagyobb (a műtrágyatartály térfogata 1000 dm 3, a vetőmagtartályé 500 dm 3 ); a vetési ráta és a műtrágya szorás fokozatmentes szabályozási renszerrel van ellátva; a magvető és a műtrágyaszóró szerkezetek műanyagból készültek; a magvető szerkezetek tekercsei összetettek; a kéttárcsás csoroszlyák tárcsái el vannak tolva egymáshoz képest, bór tartalmú acélból készültek. A vetőgépek az alábbi kivitelekben készültek: ASTRA NOVA 5,4 А alkalmas sorbavetésre kéttárcsás csoroszlyákkal és csapos sorzárókkal; ASTRA NOVA 5,4 А-06 alkalmas sorbavetésre kéttárcsás csoroszlyákkal és talajtömörítő kerekekkel. A kéttárcsás кétsoros csoroszjákkal ellátott keskeny sorba vetésre az AS- TRA NOVA 5,4 А-04 típusra történő átalakításhoz, meg kell vásárolni a H jelű csoroszlyakészletett. Az SP-10,8 kapcsolószerkezet alkalmazásával össze lehet állítani traktorral vontatott két ASTRA NOVA 5,4 А vetőgépből álló széles befogású egységet, amivel 1,5-2 szeresre lehet növelni a teljesítményt. A kapcsolószerkezet min. 150 LE traktorokra kapcsolható vontatásra alkalmas módszerrel. A magvető és a műtrágyaszóró szerkezetek műanyagból készültek, ami kizárja az alkatrészek korródálódását, ezzel növeli élettartamukat. A gabonafélék és a hüvelyesek vetésére alkalmas magvető szerkezet csappantyúval van ellátva amelynek három fix állása van, amelyekkel szabályozza a magok adagolását a csigatekercsre. Az aprószemcsés magok vetésére alkalmas vetőszerkezet szintén csappantyúval van ellátva amelynek három fix állása van, amelyekkel szabályozza a magok adagolását a csapos orsóra. 7

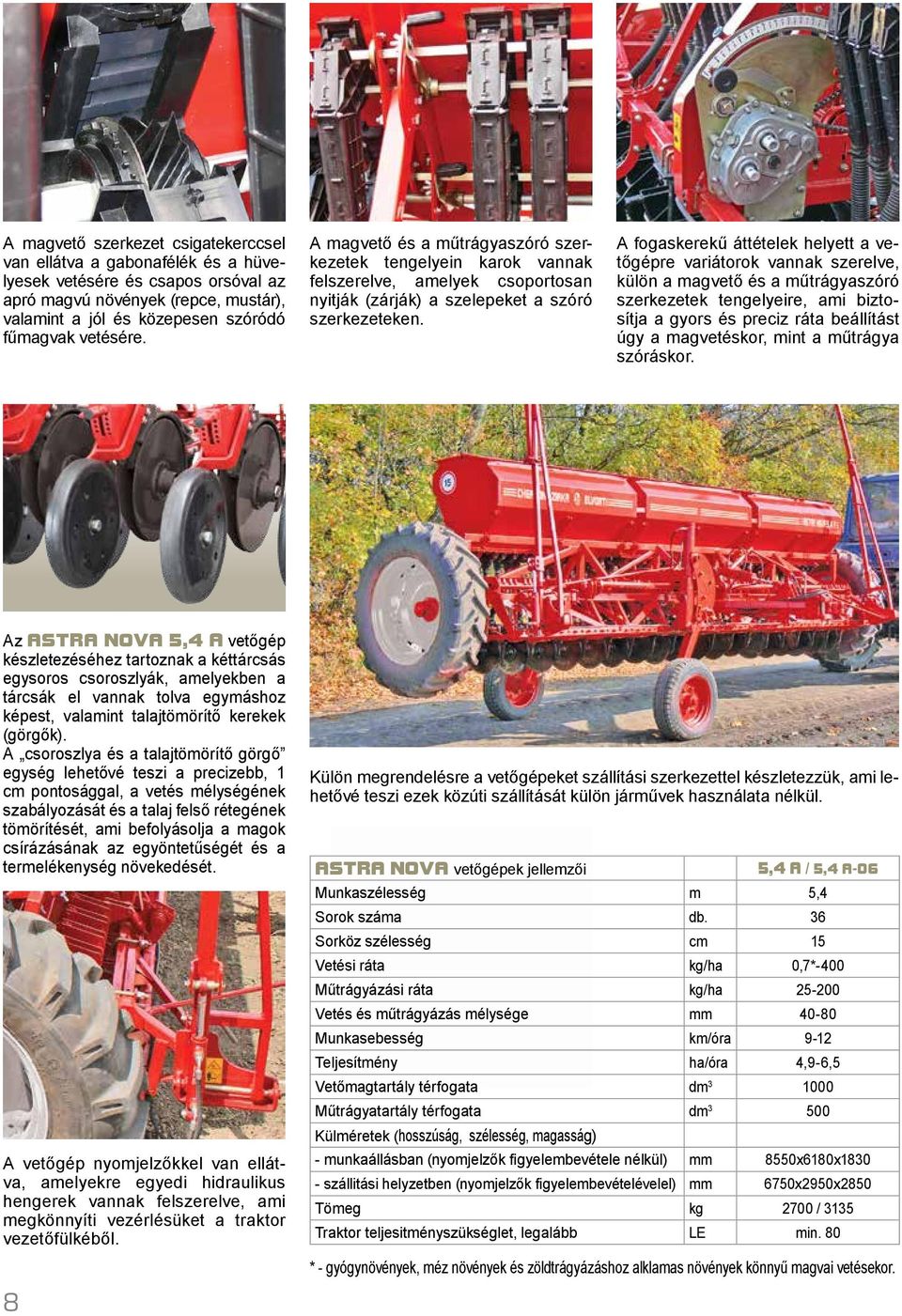

8 A magvető szerkezet csigatekerccsel van ellátva a gabonafélék és a hüvelyesek vetésére és csapos orsóval az apró magvú növények (repce, mustár), valamint a jól és közepesen szóródó fűmagvak vetésére. A magvető és a műtrágyaszóró szerkezetek tengelyein karok vannak felszerelve, amelyek csoportosan nyitják (zárják) a szelepeket a szóró szerkezeteken. A fogaskerekű áttételek helyett a vetőgépre variátorok vannak szerelve, külön a magvető és a műtrágyaszóró szerkezetek tengelyeire, ami biztosítja a gyors és preciz ráta beállítást úgy a magvetéskor, mint a műtrágya szóráskor. Az ASTRA NOVA 5,4 А vetőgép készletezéséhez tartoznak a kéttárcsás egysoros csoroszlyák, amelyekben a tárcsák el vannak tolva egymáshoz képest, valamint talajtömörítő kerekek (görgők). A csoroszlya és a talajtömörítő görgő egység lehetővé teszi a precizebb, 1 cm pontosággal, a vetés mélységének szabályozását és a talaj felső rétegének tömörítését, ami befolyásolja a magok csírázásának az egyöntetűségét és a termelékenység növekedését. A vetőgép nyomjelzőkkel van ellátva, amelyekre egyedi hidraulikus hengerek vannak felszerelve, ami megkönnyíti vezérlésüket a traktor vezetőfülkéből. 8 Külön megrendelésre a vetőgépeket szállítási szerkezettel készletezzük, ami lehetővé teszi ezek közúti szállítását külön járművek használata nélkül. ASTRA NOVA vetőgépek jellemzői 5,4 A / 5,4 A-06 Munkaszélesség m 5,4 Sorok száma db. 36 Sorköz szélesség cm 15 Vetési ráta kg/ha 0,7*-400 Műtrágyázási ráta kg/ha Vetés és műtrágyázás mélysége mm Munkasebesség km/óra 9-12 Teljesítmény ha/óra 4,9-6,5 Vetőmagtartály térfogata dm Műtrágyatartály térfogata dm Külméretek (hosszúság, szélesség, magasság) - munkaállásban (nyomjelzők figyelembevétele nélkül) mm 8550x6180x szállitási helyzetben (nyomjelzők figyelembevételévelel) mm 6750x2950x2850 Tömeg kg 2700 / 3135 Traktor teljesitményszükséglet, legalább LE min. 80 * - gyógynövények, méz növények és zöldtrágyázáshoz alklamas növények könnyű magvai vetésekor.

9 ASTRA 5,4 Т Magvető, fűmagvető és műtrágyaszóró gép Az ASTRA 5,4 Т alkalmas úgy a gabonák, hüvelyesek külön sorbavetésére mint a szóródó és nem szóródó fűmagvakkal történő együttes vetésére és a sorokba a granulált műtrágya kijuttatására. A vetőgép az alapbunkerekből biztosítja a gabonák, hüvelyesek, valamint a szóródó és nem szóródó fűmagvak vetését a kéttárcsás csoroszlyákon keresztül, amelyek tárcsái el vannak tolva egymáshoz képest. A fűmag bunkerekből a keel alakú (hegyes orrú) csoroszlyákon keresztül történik az apró szóródó fűmagvak vetése, valamint a szóródó fümagvak vetése a gabonák alá. Az МТЗ 80-as traktor motorjának terheltsége 85 %, ami max. 20 % tüzelőanyag megtakarítást jelent. Az SP-10,8 kapcsolószerkezettel összekapcsolt vetőgép-aggregát teljesítménye 1,5 2-szer nagyobb. A kapcsolószerkezet min. 150 LE motorokkal ellátott traktorokra kapcsolható. A vetőgép magtartálya magkeverővel van felszerelve, a magvető szerkezet garatja sűrítővel van ellátva. A vetőgép fel van szerelve a fűmag ráta beállítására szolgáló eszközzel. A fűmag tartály alatti magvető szerkezet garatja sűrítővel van ellátva. A fűmag vetésére alkalmas keel alakú (hegyes orrú) csoroszlyák egyidejűleg sorzáró eszközként is szolgálnak. Munkaszélesség m 5,4 Tárcsás csoroszlya sorok száma db. 36 Keel alakú (hegyes orrú) csoroszlya sorok száma db. 35 Sorköz szélesség cm 15 / 7,5 Vetési/műtrágyaszórási ráta: - vetőmag esetén kg/ha műtrágya esetén kg/ha fúmag esetén kg/ha 5-90 Tárcsás csoroszlyák vetési mélysége mm Keel alakú (hegyes orrú) csoroszlyák vetési mélysége mm Munkasebesség km/óra 9-12 Teljesítmény ha/óra 4,9-6,5 Tartályok térfogata, (össztérfogat): - vetőmag esetén dm műtrágya esetén dm fúmag esetén dm Külméretek szállitási helyzetben mm 2950х6750х3550 Külméretek munkaállásban mm 4300х9400х1680 Tömeg kg 2950 Traktor teljesitményszükséglet, legalább LE 80 9

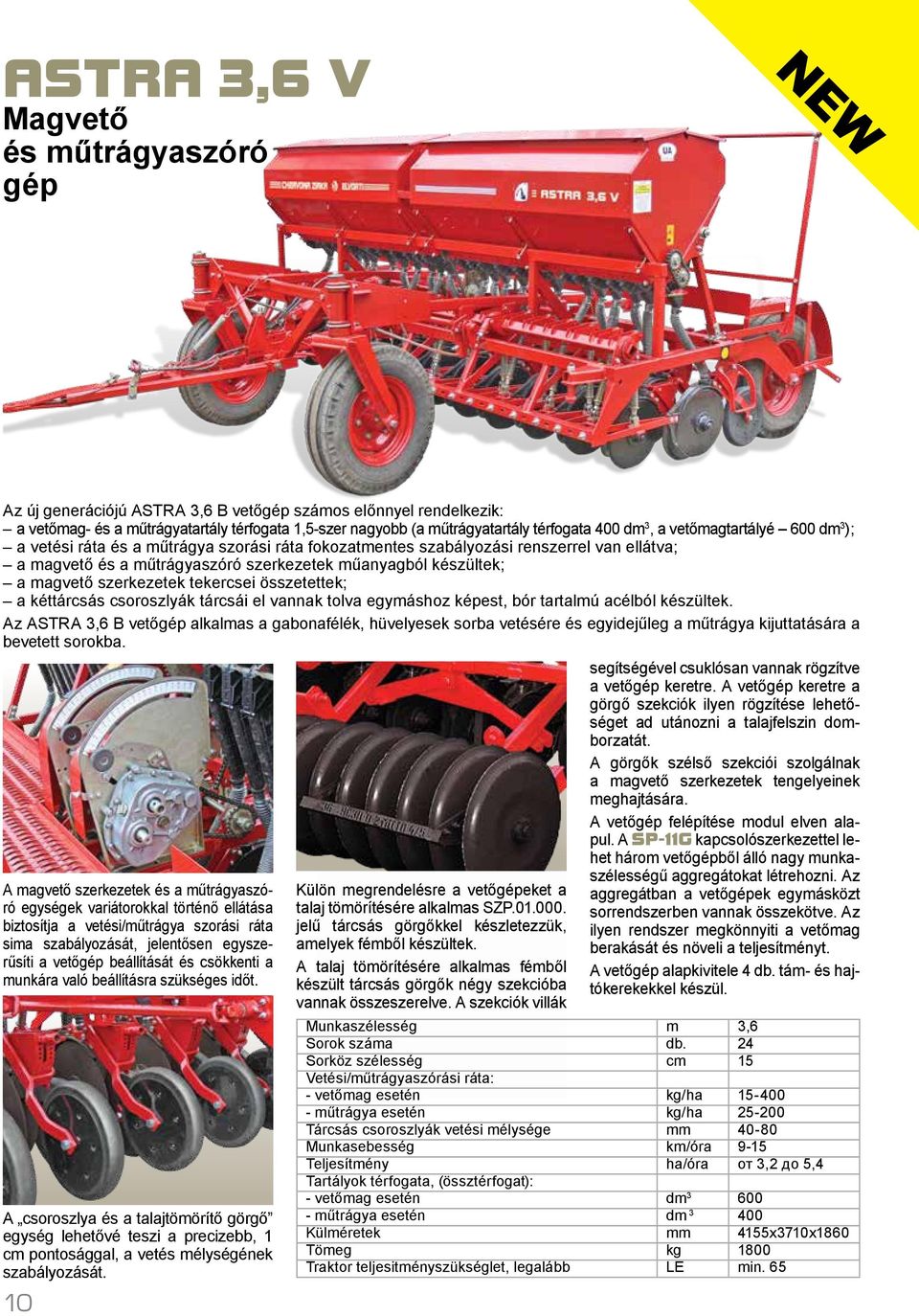

10 ASTRA 3,6 V Magvető és műtrágyaszóró gép NEW Az új generációjú ASTRA 3,6 B vetőgép számos előnnyel rendelkezik: a vetőmag- és a műtrágyatartály térfogata 1,5-szer nagyobb (a műtrágyatartály térfogata 400 dm 3, a vetőmagtartályé 600 dm 3 ); a vetési ráta és a műtrágya szorási ráta fokozatmentes szabályozási renszerrel van ellátva; a magvető és a műtrágyaszóró szerkezetek műanyagból készültek; a magvető szerkezetek tekercsei összetettek; a kéttárcsás csoroszlyák tárcsái el vannak tolva egymáshoz képest, bór tartalmú acélból készültek. Az ASTRA 3,6 B vetőgép alkalmas a gabonafélék, hüvelyesek sorba vetésére és egyidejűleg a műtrágya kijuttatására a bevetett sorokba. A magvető szerkezetek és a műtrágyaszóró egységek variátorokkal történő ellátása biztosítja a vetési/műtrágya szorási ráta sima szabályozását, jelentősen egyszerűsíti a vetőgép beállítását és csökkenti a munkára való beállításra szükséges időt. A csoroszlya és a talajtömörítő görgő egység lehetővé teszi a precizebb, 1 cm pontosággal, a vetés mélységének szabályozását. 10 Külön megrendelésre a vetőgépeket a talaj tömörítésére alkalmas SZP jelű tárcsás görgőkkel készletezzük, amelyek fémből készültek. A talaj tömörítésére alkalmas fémből készült tárcsás görgők négy szekcióba vannak összeszerelve. A szekciók villák segítségével csuklósan vannak rögzítve a vetőgép keretre. A vetőgép keretre a görgő szekciók ilyen rögzítése lehetőséget ad utánozni a talajfelszin domborzatát. A görgők szélső szekciói szolgálnak a magvető szerkezetek tengelyeinek meghajtására. A vetőgép felépítése modul elven alapul. A SP-11G kapcsolószerkezettel lehet három vetőgépből álló nagy munkaszélességű aggregátokat létrehozni. Az aggregátban a vetőgépek egymásközt sorrendszerben vannak összekötve. Az ilyen rendszer megkönnyiti a vetőmag berakását és növeli a teljesítményt. A vetőgép alapkivitele 4 db. tám- és hajtókerekekkel készül. Munkaszélesség m 3,6 Sorok száma db. 24 Sorköz szélesség cm 15 Vetési/műtrágyaszórási ráta: - vetőmag esetén kg/ha műtrágya esetén kg/ha Tárcsás csoroszlyák vetési mélysége mm Munkasebesség km/óra 9-15 Teljesítmény ha/óra от 3,2 до 5,4 Tartályok térfogata, (össztérfogat): - vetőmag esetén dm műtrágya esetén dm Külméretek mm 4155х3710х1860 Tömeg kg 1800 Traktor teljesitményszükséglet, legalább LE min. 65

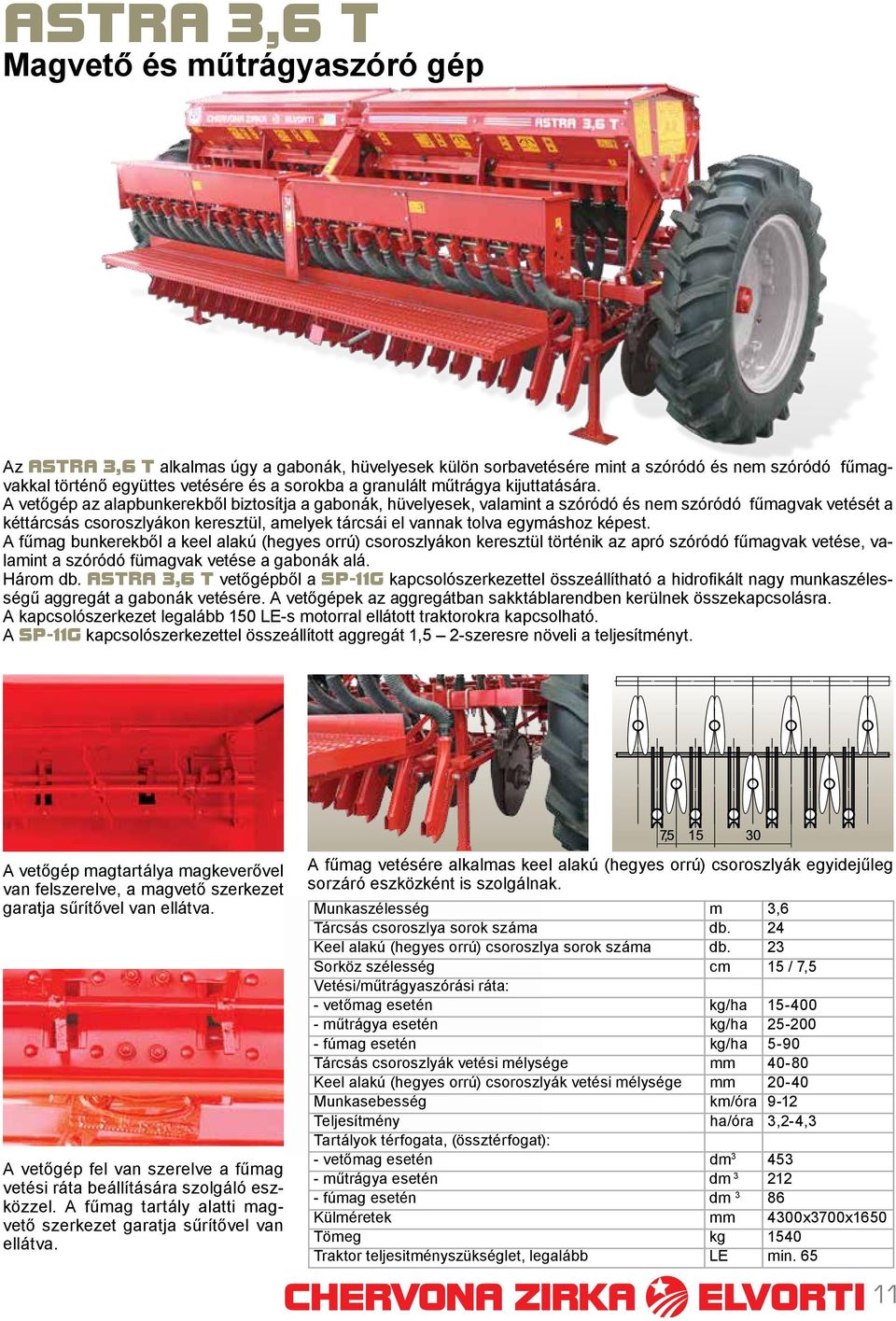

11 ASTRA 3,6 T Magvető és műtrágyaszóró gép Az ASTRA 3,6 T alkalmas úgy a gabonák, hüvelyesek külön sorbavetésére mint a szóródó és nem szóródó fűmagvakkal történő együttes vetésére és a sorokba a granulált műtrágya kijuttatására. A vetőgép az alapbunkerekből biztosítja a gabonák, hüvelyesek, valamint a szóródó és nem szóródó fűmagvak vetését a kéttárcsás csoroszlyákon keresztül, amelyek tárcsái el vannak tolva egymáshoz képest. A fűmag bunkerekből a keel alakú (hegyes orrú) csoroszlyákon keresztül történik az apró szóródó fűmagvak vetése, valamint a szóródó fümagvak vetése a gabonák alá. Három db. ASTRA 3,6 T vetőgépből a SP-11G kapcsolószerkezettel összeállítható a hidrofikált nagy munkaszélességű aggregát a gabonák vetésére. A vetőgépek az aggregátban sakktáblarendben kerülnek összekapcsolásra. A kapcsolószerkezet legalább 150 LE-s motorral ellátott traktorokra kapcsolható. A SP-11G kapcsolószerkezettel összeállított aggregát 1,5 2-szeresre növeli a teljesítményt. A vetőgép magtartálya magkeverővel van felszerelve, a magvető szerkezet garatja sűrítővel van ellátva. A vetőgép fel van szerelve a fűmag vetési ráta beállítására szolgáló eszközzel. A fűmag tartály alatti magvető szerkezet garatja sűrítővel van ellátva. A fűmag vetésére alkalmas keel alakú (hegyes orrú) csoroszlyák egyidejűleg sorzáró eszközként is szolgálnak. Munkaszélesség m 3,6 Tárcsás csoroszlya sorok száma db. 24 Keel alakú (hegyes orrú) csoroszlya sorok száma db. 23 Sorköz szélesség cm 15 / 7,5 Vetési/műtrágyaszórási ráta: - vetőmag esetén kg/ha műtrágya esetén kg/ha fúmag esetén kg/ha 5-90 Tárcsás csoroszlyák vetési mélysége mm Keel alakú (hegyes orrú) csoroszlyák vetési mélysége mm Munkasebesség km/óra 9-12 Teljesítmény ha/óra 3,2-4,3 Tartályok térfogata, (össztérfogat): - vetőmag esetén dm műtrágya esetén dm fúmag esetén dm 3 86 Külméretek mm 4300х3700х1650 Tömeg kg 1540 Traktor teljesitményszükséglet, legalább LE min

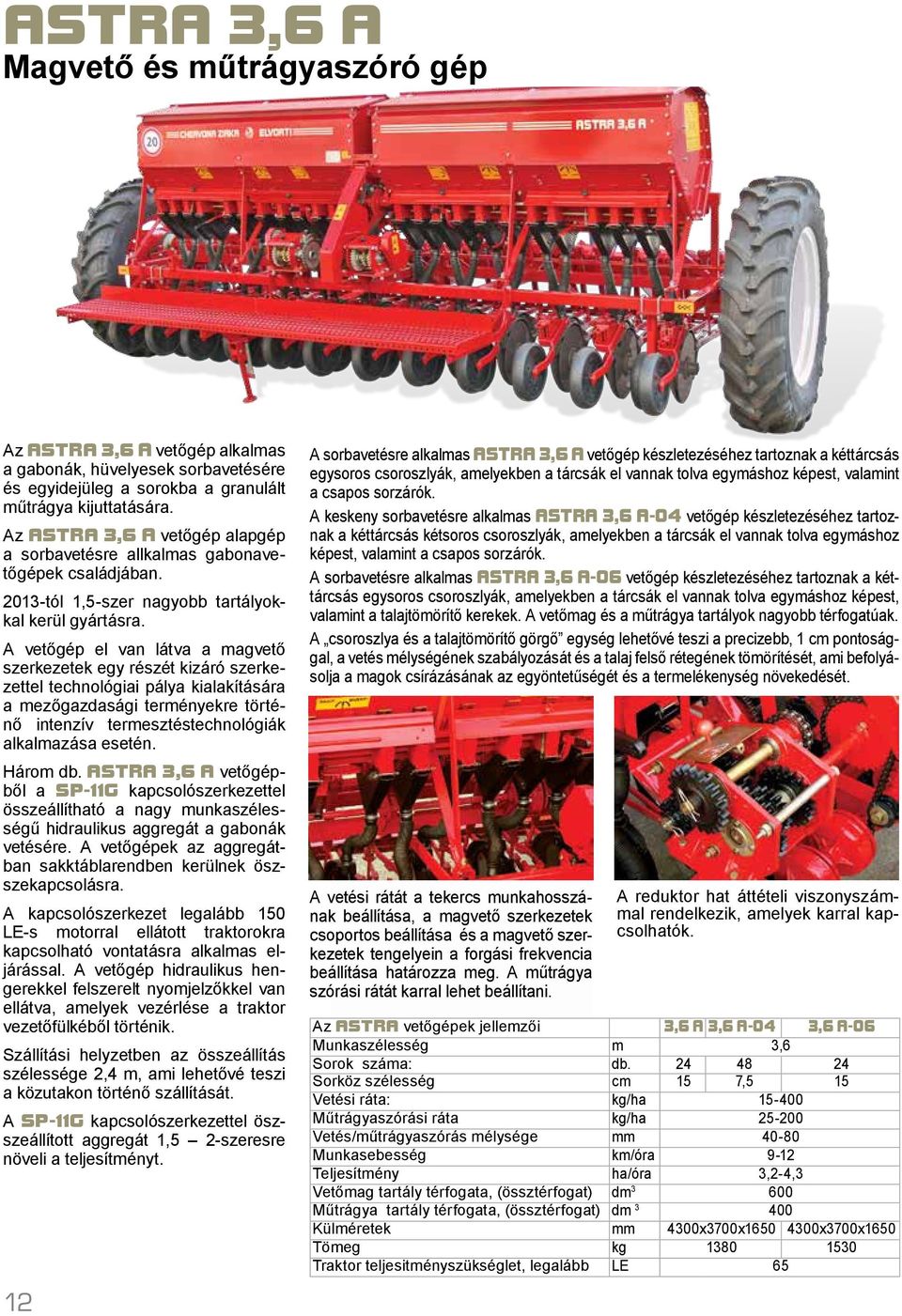

12 ASTRA 3,6 А Magvető és műtrágyaszóró gép Az ASTRA 3,6 А vetőgép alkalmas a gabonák, hüvelyesek sorbavetésére és egyidejüleg a sorokba a granulált műtrágya kijuttatására. Az ASTRA 3,6 А vetőgép alapgép a sorbavetésre allkalmas gabonavetőgépek családjában tól 1,5-szer nagyobb tartályokkal kerül gyártásra. A vetőgép el van látva a magvető szerkezetek egy részét kizáró szerkezettel technológiai pálya kialakítására a mezőgazdasági terményekre történő intenzív termesztéstechnológiák alkalmazása esetén. Három db. ASTRA 3,6 A vetőgépből a SP-11G kapcsolószerkezettel összeállítható a nagy munkaszélességű hidraulikus aggregát a gabonák vetésére. A vetőgépek az aggregátban sakktáblarendben kerülnek öszszekapcsolásra. A kapcsolószerkezet legalább 150 LE-s motorral ellátott traktorokra kapcsolható vontatásra alkalmas eljárással. A vetőgép hidraulikus hengerekkel felszerelt nyomjelzőkkel van ellátva, amelyek vezérlése a traktor vezetőfülkéből történik. Szállítási helyzetben az összeállítás szélessége 2,4 m, ami lehetővé teszi a közutakon történő szállítását. A SP-11G kapcsolószerkezettel öszszeállított aggregát 1,5 2-szeresre növeli a teljesítményt. 12 A sorbavetésre alkalmas ASTRA 3,6 А vetőgép készletezéséhez tartoznak a kéttárcsás egysoros csoroszlyák, amelyekben a tárcsák el vannak tolva egymáshoz képest, valamint a csapos sorzárók. A keskeny sorbavetésre alkalmas ASTRA 3,6 A-04 vetőgép készletezéséhez tartoznak a kéttárcsás kétsoros csoroszlyák, amelyekben a tárcsák el vannak tolva egymáshoz képest, valamint a csapos sorzárók. A sorbavetésre alkalmas ASTRA 3,6 А-06 vetőgép készletezéséhez tartoznak a kéttárcsás egysoros csoroszlyák, amelyekben a tárcsák el vannak tolva egymáshoz képest, valamint a talajtömörítő kerekek. A vetőmag és a műtrágya tartályok nagyobb térfogatúak. A csoroszlya és a talajtömörítő görgő egység lehetővé teszi a precizebb, 1 cm pontosággal, a vetés mélységének szabályozását és a talaj felső rétegének tömörítését, ami befolyásolja a magok csírázásának az egyöntetűségét és a termelékenység növekedését. A vetési rátát a tekercs munkahosszának beállítása, a magvető szerkezetek csoportos beállítása és a magvető szerkezetek tengelyein a forgási frekvencia beállítása határozza meg. A műtrágya szórási rátát karral lehet beállítani. A reduktor hat áttételi viszonyszámmal rendelkezik, amelyek karral kapcsolhatók. Az ASTRA vetőgépek jellemzői 3,6 А 3,6 А-04 3,6 А-06 Munkaszélesség m 3,6 Sorok száma: db Sorköz szélesség cm 15 7,5 15 Vetési ráta: kg/ha Műtrágyaszórási ráta kg/ha Vetés/műtrágyaszórás mélysége mm Munkasebesség km/óra 9-12 Teljesítmény ha/óra 3,2-4,3 Vetőmag tartály térfogata, (össztérfogat) dm Műtrágya tartály térfogata, (össztérfogat) dm Külméretek mm 4300х3700х х3700х1650 Tömeg kg Traktor teljesitményszükséglet, legalább LE 65

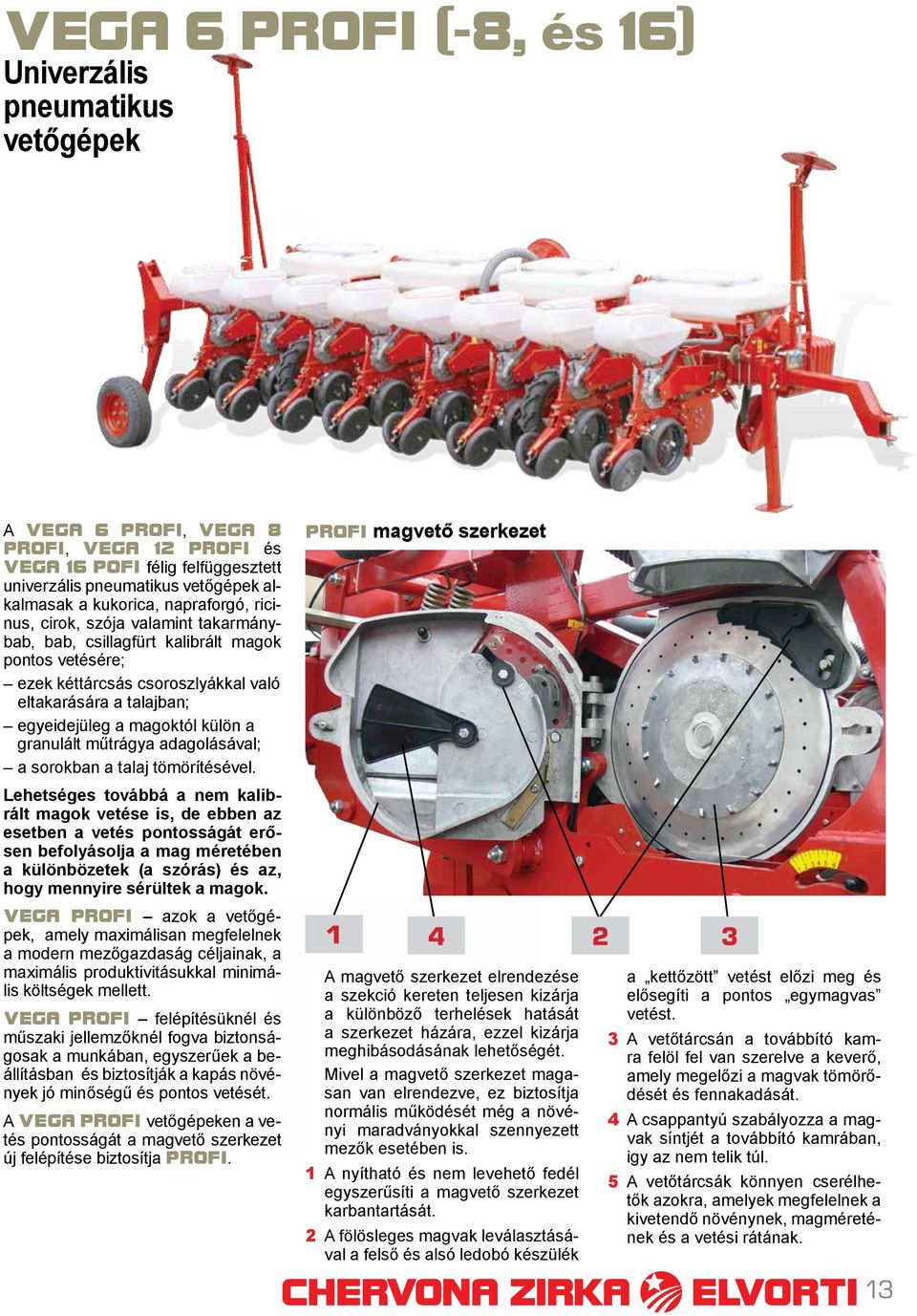

13 VEGA 6 PROFI (-8, és 16) Univerzális pneumatikus vetőgépek A VEGA 6 PROFI, VEGA 8 PROFI, VEGA 12 PROFI és VEGA 16 POFI félig felfüggesztett univerzális pneumatikus vetőgépek alkalmasak a kukorica, napraforgó, ricinus, cirok, szója valamint takarmánybab, bab, csillagfürt kalibrált magok pontos vetésére; ezek kéttárcsás csoroszlyákkal való eltakarására a talajban; egyeidejüleg a magoktól külön a granulált műtrágya adagolásával; a sorokban a talaj tömörítésével. Lehetséges továbbá a nem kalibrált magok vetése is, de ebben az esetben a vetés pontosságát erősen befolyásolja a mag méretében a különbözetek (a szórás) és az, hogy mennyire sérültek a magok. VEGA PROFI azok a vetőgépek, amely maximálisan megfelelnek a modern mezőgazdaság céljainak, a maximális produktivitásukkal minimális költségek mellett. VEGA PROFI felépítésüknél és műszaki jellemzőknél fogva biztonságosak a munkában, egyszerűek a beállításban és biztosítják a kapás növények jó minőségű és pontos vetését. A VEGA PROFI vetőgépeken a vetés pontosságát a magvető szerkezet új felépítése biztosítja PROFI. PROFI magvető szerkezet A magvető szerkezet elrendezése a szekció kereten teljesen kizárja a különböző terhelések hatását a szerkezet házára, ezzel kizárja meghibásodásának lehetőségét. Mivel a magvető szerkezet magasan van elrendezve, ez biztosítja normális működését még a növényi maradványokkal szennyezett mezők esetében is. 1 A nyítható és nem levehető fedél egyszerűsíti a magvető szerkezet karbantartását. 2 A fölösleges magvak leválasztásával a felső és alsó ledobó készülék a kettőzött vetést előzi meg és elősegíti a pontos egymagvas vetést. 3 A vetőtárcsán a továbbító kamra felöl fel van szerelve a keverő, amely megelőzi a magvak tömörődését és fennakadását. 4 A csappantyú szabályozza a magvak síntjét a továbbító kamrában, igy az nem telik túl. 5 A vetőtárcsák könnyen cserélhetők azokra, amelyek megfelelnek a kivetendő növénynek, magméretének és a vetési rátának. 13

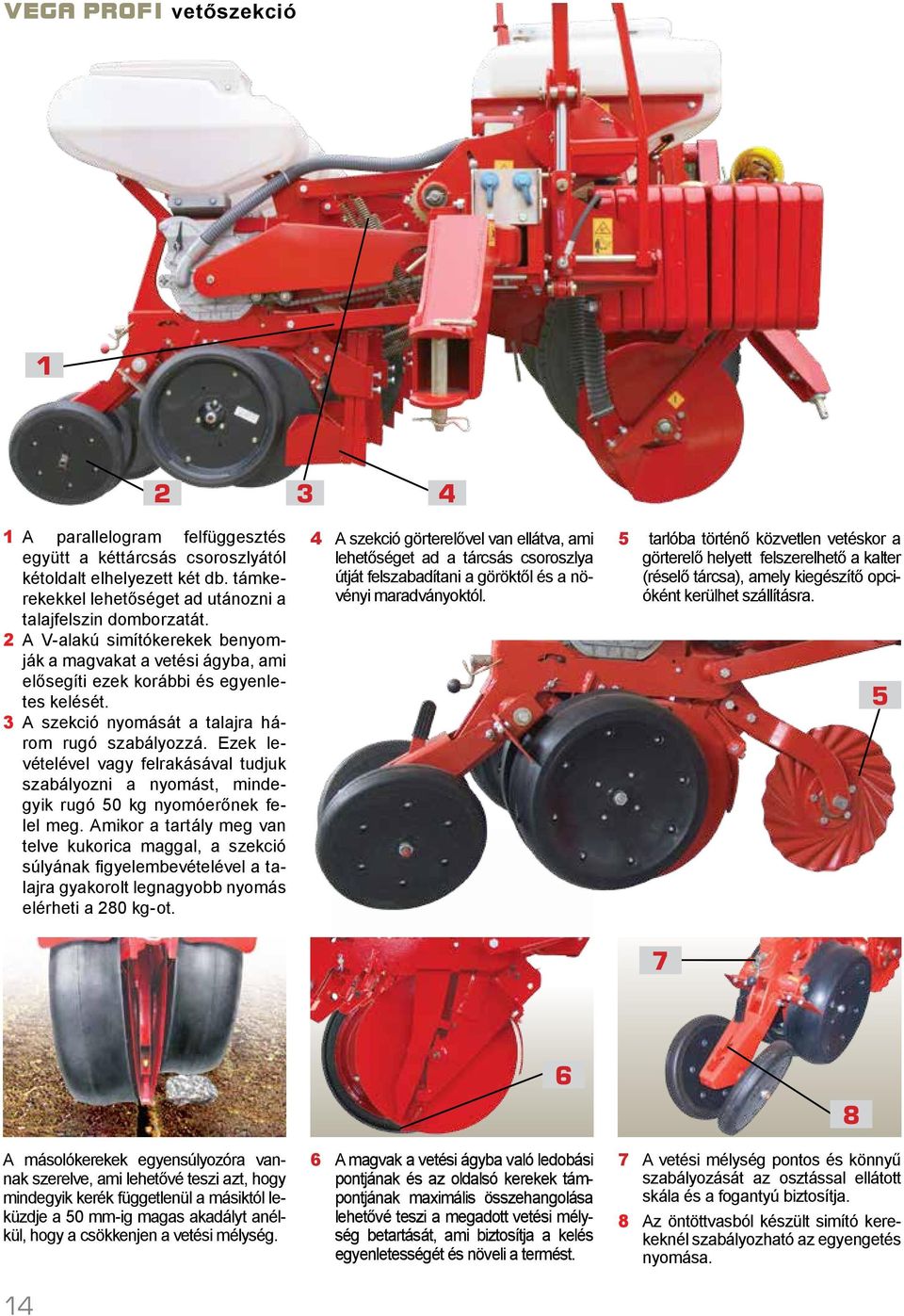

14 VEGA PROFI vetőszekció A parallelogram felfüggesztés együtt a kéttárcsás csoroszlyától kétoldalt elhelyezett két db. támkerekekkel lehetőséget ad utánozni a talajfelszin domborzatát. 2 A V-alakú simítókerekek benyomják a magvakat a vetési ágyba, ami elősegíti ezek korábbi és egyenletes kelését. 3 A szekció nyomását a talajra három rugó szabályozzá. Ezek levételével vagy felrakásával tudjuk szabályozni a nyomást, mindegyik rugó 50 kg nyomóerőnek felel meg. Amikor a tartály meg van telve kukorica maggal, a szekció súlyának figyelembevételével a talajra gyakorolt legnagyobb nyomás elérheti a 280 kg-ot. 4 A szekció görterelővel van ellátva, ami lehetőséget ad a tárcsás csoroszlya útját felszabadítani a göröktől és a növényi maradványoktól. 5 tarlóba történő közvetlen vetéskor a görterelő helyett felszerelhető a kalter (réselő tárcsa), amely kiegészítő opcióként kerülhet szállításra. 5 7 A másolókerekek egyensúlyozóra vannak szerelve, ami lehetővé teszi azt, hogy mindegyik kerék függetlenül a másiktól leküzdje a 50 mm-ig magas akadályt anélkül, hogy a csökkenjen a vetési mélység. 6 6 A magvak a vetési ágyba való ledobási pontjának és az oldalsó kerekek támpontjának maximális összehangolása lehetővé teszi a megadott vetési mélység betartását, ami biztosítja a kelés egyenletességét és növeli a termést. 8 7 A vetési mélység pontos és könnyű szabályozását az osztással ellátott skála és a fogantyú biztosítja. 8 Az öntöttvasból készült simító kerekeknél szabályozható az egyengetés nyomása. 14

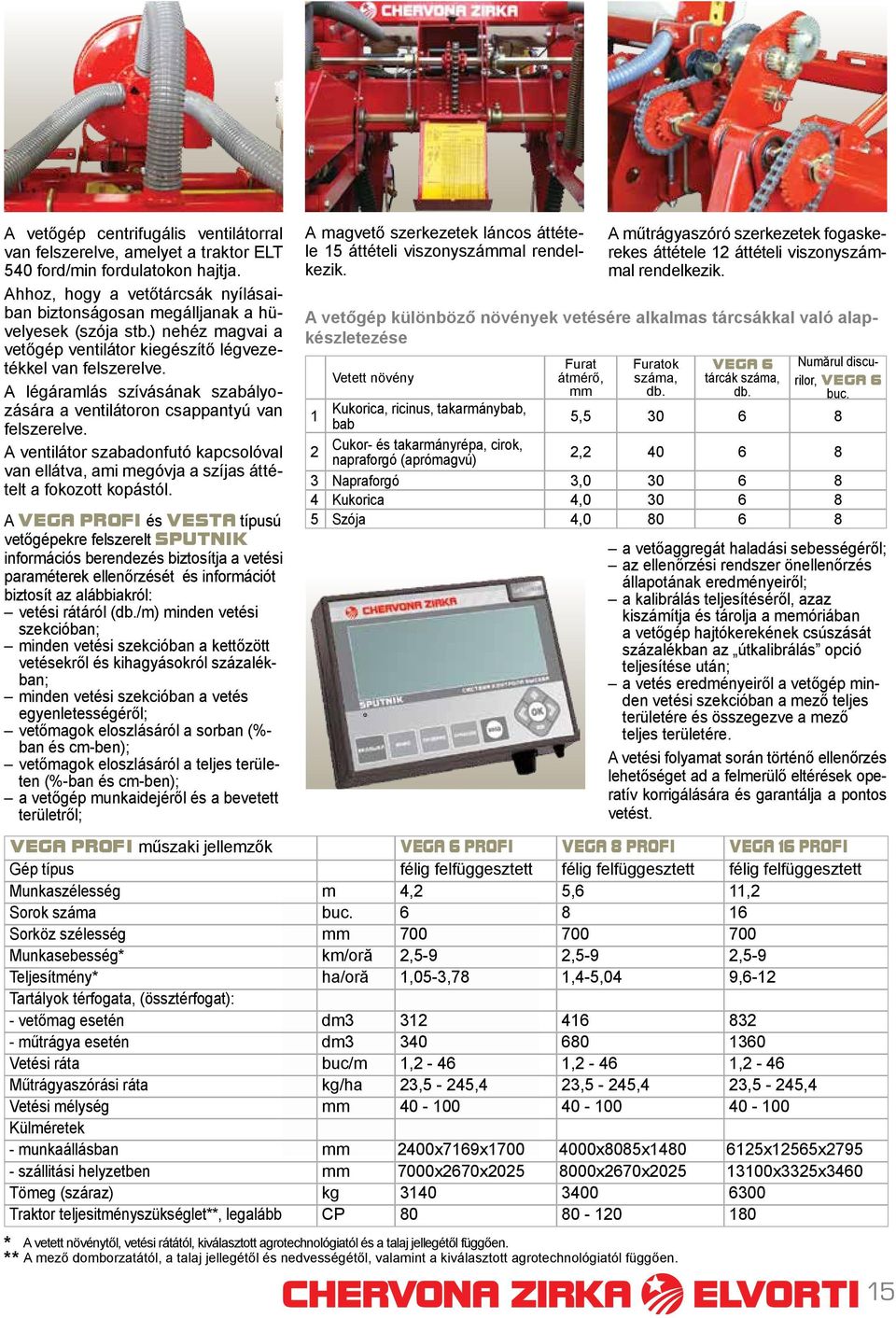

15 A vetőgép centrifugális ventilátorral van felszerelve, amelyet a traktor ELT 540 ford/min fordulatokon hajtja. Ahhoz, hogy a vetőtárcsák nyílásaiban biztonságosan megálljanak a hüvelyesek (szója stb.) nehéz magvai a vetőgép ventilátor kiegészítő légvezetékkel van felszerelve. A légáramlás szívásának szabályozására a ventilátoron csappantyú van felszerelve. A ventilátor szabadonfutó kapcsolóval van ellátva, ami megóvja a szíjas áttételt a fokozott kopástól. A VEGA PROFI és VESTA típusú vetőgépekre felszerelt SPUTNIK információs berendezés biztosítja a vetési paraméterek ellenőrzését és információt biztosít az alábbiakról: vetési rátáról (db./m) minden vetési szekcióban; minden vetési szekcióban a kettőzött vetésekről és kihagyásokról százalékban; minden vetési szekcióban a vetés egyenletességéről; vetőmagok eloszlásáról a sorban (%- ban és cm-ben); vetőmagok eloszlásáról a teljes területen (%-ban és cm-ben); a vetőgép munkaidejéről és a bevetett területről; A magvető szerkezetek láncos áttétele 15 áttételi viszonyszámmal rendelkezik. Vetett növény Furat átmérő, mm A műtrágyaszóró szerkezetek fogaskerekes áttétele 12 áttételi viszonyszámmal rendelkezik. A vetőgép különböző növények vetésére alkalmas tárcsákkal való alapkészletezése Furatok száma, db. VEGA 6 tárcák száma, db. Numărul discurilor, VEGA 6 buc. 1 Kukorica, ricinus, takarmánybab, bab 5, Cukor- és takarmányrépa, cirok, napraforgó (aprómagvú) 2, Napraforgó 3, Kukorica 4, Szója 4, a vetőaggregát haladási sebességéről; az ellenőrzési rendszer önellenőrzés állapotának eredményeiről; a kalibrálás teljesítéséről, azaz kiszámítja és tárolja a memóriában a vetőgép hajtókerekének csúszását százalékban az útkalibrálás opció teljesítése után; a vetés eredményeiről a vetőgép minden vetési szekcióban a mező teljes területére és összegezve a mező teljes területére. A vetési folyamat során történő ellenőrzés lehetőséget ad a felmerülő eltérések operatív korrigálására és garantálja a pontos vetést. VEGA PROFI műszaki jellemzők VEGA 6 PROFI VEGA 8 PROFI VEGA 16 PROFI Gép típus félig felfüggesztett félig felfüggesztett félig felfüggesztett Munkaszélesség m 4,2 5,6 11,2 Sorok száma buc Sorköz szélesség mm Munkasebesség* km/oră 2,5-9 2,5-9 2,5-9 Teljesítmény* ha/oră 1,05-3,78 1,4-5,04 9,6-12 Tartályok térfogata, (össztérfogat): - vetőmag esetén dm műtrágya esetén dm Vetési ráta buc/m 1,2-46 1,2-46 1,2-46 Műtrágyaszórási ráta kg/ha 23,5-245,4 23,5-245,4 23,5-245,4 Vetési mélység mm Külméretek - munkaállásban mm 2400х7169х х8085х x12565x szállitási helyzetben mm 7000х2670х х2670х x3325x3460 Tömeg (száraz) kg Traktor teljesitményszükséglet**, legalább CP * A vetett növénytől, vetési rátától, kiválasztott agrotechnológiatól és a talaj jellegétől függően. ** A mező domborzatától, a talaj jellegétől és nedvességétől, valamint a kiválasztott agrotechnológiatól függően. 15

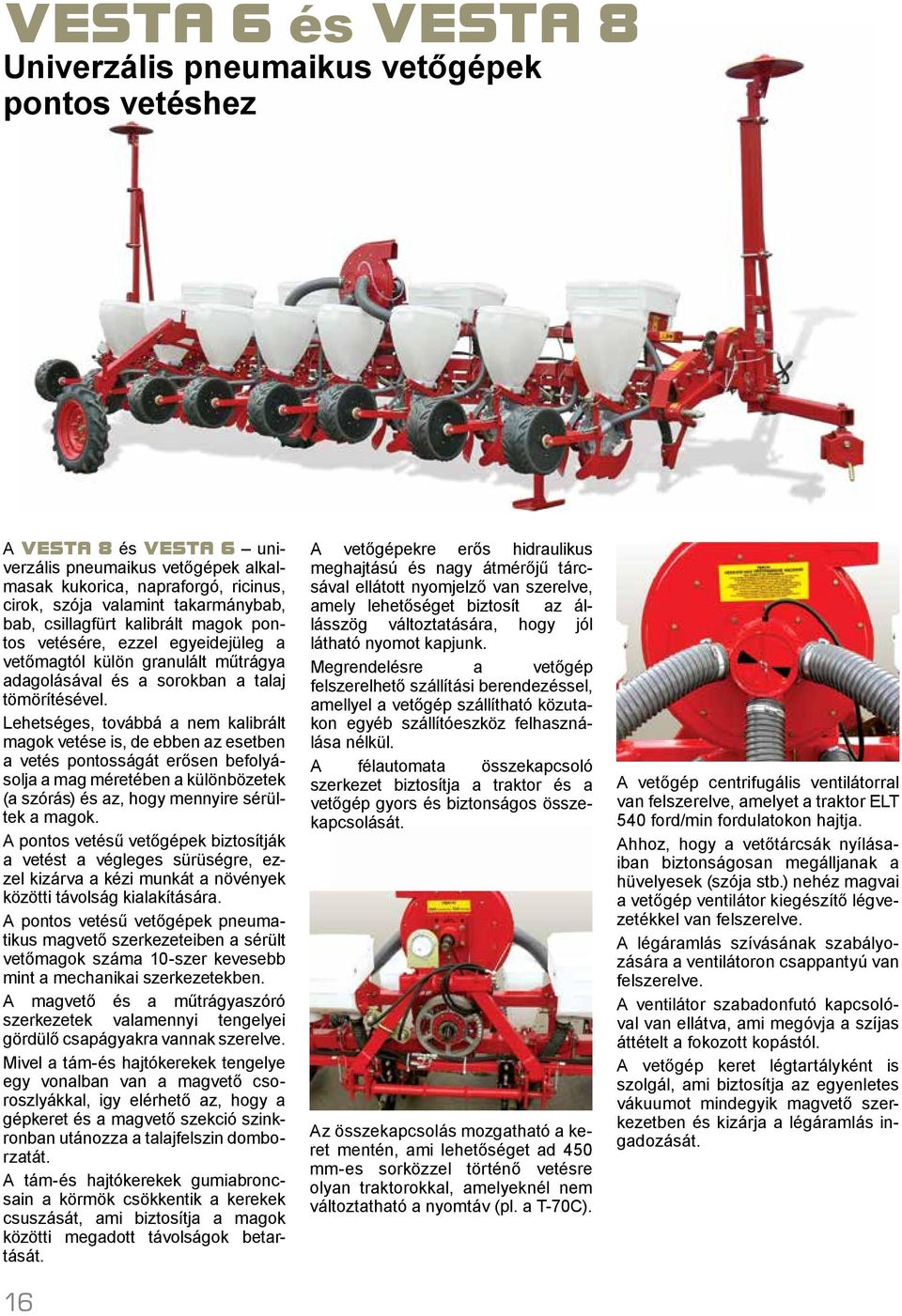

16 VESTA 6 és VESTA 8 Univerzális pneumaikus vetőgépek pontos vetéshez A VESTA 8 és VESTA 6 univerzális pneumaikus vetőgépek alkalmasak kukorica, napraforgó, ricinus, cirok, szója valamint takarmánybab, bab, csillagfürt kalibrált magok pontos vetésére, ezzel egyeidejüleg a vetőmagtól külön granulált műtrágya adagolásával és a sorokban a talaj tömörítésével. Lehetséges, továbbá a nem kalibrált magok vetése is, de ebben az esetben a vetés pontosságát erősen befolyásolja a mag méretében a különbözetek (a szórás) és az, hogy mennyire sérültek a magok. A pontos vetésű vetőgépek biztosítják a vetést a végleges sürüségre, ezzel kizárva a kézi munkát a növények közötti távolság kialakítására. A pontos vetésű vetőgépek pneumatikus magvető szerkezeteiben a sérült vetőmagok száma 10-szer kevesebb mint a mechanikai szerkezetekben. A magvető és a műtrágyaszóró szerkezetek valamennyi tengelyei gördülő csapágyakra vannak szerelve. Mivel a tám-és hajtókerekek tengelye egy vonalban van a magvető csoroszlyákkal, igy elérhető az, hogy a gépkeret és a magvető szekció szinkronban utánozza a talajfelszin domborzatát. A tám-és hajtókerekek gumiabroncsain a körmök csökkentik a kerekek csuszását, ami biztosítja a magok közötti megadott távolságok betartását. 16 A vetőgépekre erős hidraulikus meghajtású és nagy átmérőjű tárcsával ellátott nyomjelző van szerelve, amely lehetőséget biztosít az állásszög változtatására, hogy jól látható nyomot kapjunk. Megrendelésre a vetőgép felszerelhető szállítási berendezéssel, amellyel a vetőgép szállítható közutakon egyéb szállítóeszköz felhasználása nélkül. A félautomata összekapcsoló szerkezet biztosítja a traktor és a vetőgép gyors és biztonságos összekapcsolását. Az összekapcsolás mozgatható a keret mentén, ami lehetőséget ad 450 mm-es sorközzel történő vetésre olyan traktorokkal, amelyeknél nem változtatható a nyomtáv (pl. a T-70C). A vetőgép centrifugális ventilátorral van felszerelve, amelyet a traktor ELT 540 ford/min fordulatokon hajtja. Ahhoz, hogy a vetőtárcsák nyílásaiban biztonságosan megálljanak a hüvelyesek (szója stb.) nehéz magvai a vetőgép ventilátor kiegészítő légvezetékkel van felszerelve. A légáramlás szívásának szabályozására a ventilátoron csappantyú van felszerelve. A ventilátor szabadonfutó kapcsolóval van ellátva, ami megóvja a szíjas áttételt a fokozott kopástól. A vetőgép keret légtartályként is szolgál, ami biztosítja az egyenletes vákuumot mindegyik magvető szerkezetben és kizárja a légáramlás ingadozását.

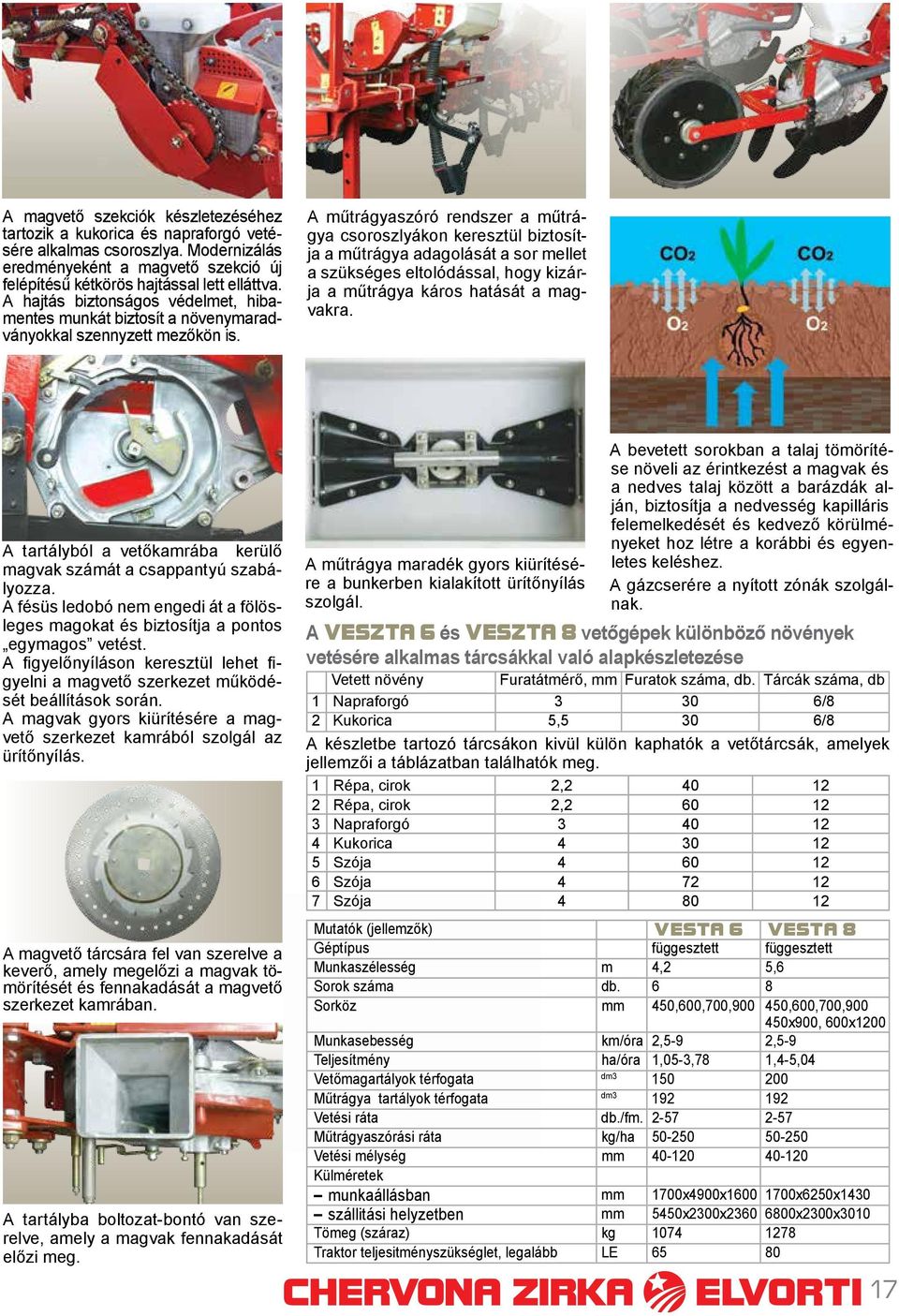

17 A magvető szekciók készletezéséhez tartozik a kukorica és napraforgó vetésére alkalmas csoroszlya. Modernizálás eredményeként a magvető szekció új felépítésű kétkörös hajtással lett elláttva. A hajtás biztonságos védelmet, hibamentes munkát biztosít a növenymaradványokkal szennyzett mezőkön is. A műtrágyaszóró rendszer a műtrágya csoroszlyákon keresztül biztosítja a műtrágya adagolását a sor mellet a szükséges eltolódással, hogy kizárja a műtrágya káros hatását a magvakra. A tartályból a vetőkamrába kerülő magvak számát a csappantyú szabályozza. A fésüs ledobó nem engedi át a fölösleges magokat és biztosítja a pontos egymagos vetést. A figyelőnyíláson keresztül lehet figyelni a magvető szerkezet működését beállítások során. A magvak gyors kiürítésére a magvető szerkezet kamrából szolgál az ürítőnyílás. A magvető tárcsára fel van szerelve a keverő, amely megelőzi a magvak tömörítését és fennakadását a magvető szerkezet kamrában. A tartályba boltozat-bontó van szerelve, amely a magvak fennakadását előzi meg. A műtrágya maradék gyors kiürítésére a bunkerben kialakított ürítőnyílás szolgál. A bevetett sorokban a talaj tömörítése növeli az érintkezést a magvak és a nedves talaj között a barázdák alján, biztosítja a nedvesség kapilláris felemelkedését és kedvező körülményeket hoz létre a korábbi és egyenletes keléshez. A gázcserére a nyított zónák szolgálnak. A VESZTA 6 és VESZTA 8 vetőgépek különböző növények vetésére alkalmas tárcsákkal való alapkészletezése Vetett növény Furatátmérő, mm Furatok száma, db. Tárcák száma, db 1 Napraforgó /8 2 Kukorica 5,5 30 6/8 A készletbe tartozó tárcsákon kivül külön kaphatók a vetőtárcsák, amelyek jellemzői a táblázatban találhatók meg. 1 Répa, cirok 2, Répa, cirok 2, Napraforgó Kukorica Szója Szója Szója Mutatók (jellemzők) VESTA 6 VESTA 8 Géptípus függesztett függesztett Munkaszélesség m 4,2 5,6 Sorok száma db. 6 8 Sorköz mm 450,600,700, ,600,700, х900, 600х1200 Munkasebesség km/óra 2,5-9 2,5-9 Teljesítmény ha/óra 1,05-3,78 1,4-5,04 Vetőmagartályok térfogata dm Műtrágya tartályok térfogata dm Vetési ráta db./fm Műtrágyaszórási ráta kg/ha Vetési mélység mm Külméretek munkaállásban mm 1700х4900х х6250х1430 szállitási helyzetben mm 5450х2300х х2300х3010 Tömeg (száraz) kg Traktor teljesitményszükséglet, legalább LE

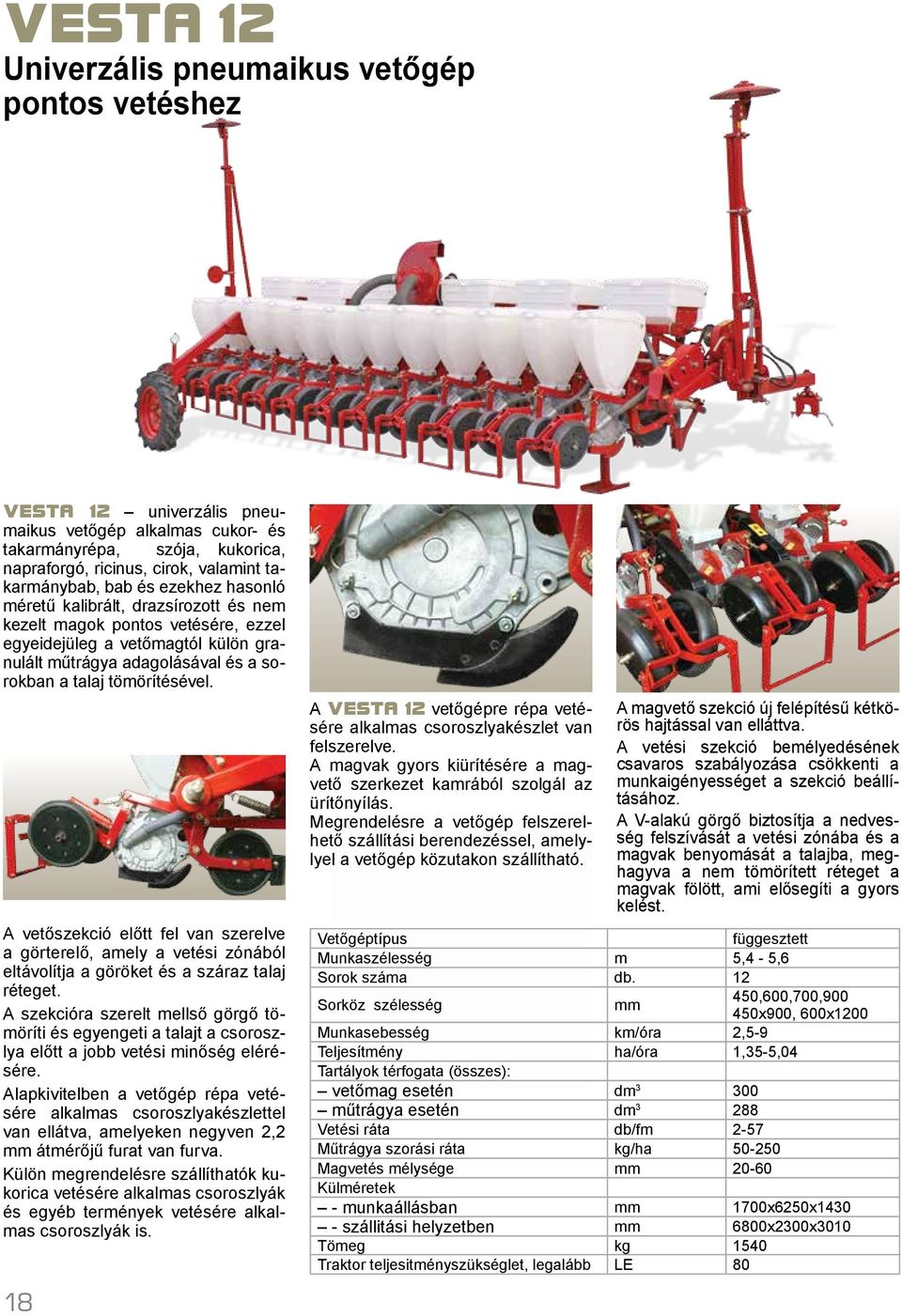

18 VESTA 12 Univerzális pneumaikus vetőgép pontos vetéshez VESTA 12 univerzális pneumaikus vetőgép alkalmas cukor- és takarmányrépa, szója, kukorica, napraforgó, ricinus, cirok, valamint takarmánybab, bab és ezekhez hasonló méretű kalibrált, drazsírozott és nem kezelt magok pontos vetésére, ezzel egyeidejüleg a vetőmagtól külön granulált műtrágya adagolásával és a sorokban a talaj tömörítésével. A vetőszekció előtt fel van szerelve a görterelő, amely a vetési zónából eltávolítja a göröket és a száraz talaj réteget. A szekcióra szerelt mellső görgő tömöríti és egyengeti a talajt a csoroszlya előtt a jobb vetési minőség elérésére. Alapkivitelben a vetőgép répa vetésére alkalmas csoroszlyakészlettel van ellátva, amelyeken negyven 2,2 mm átmérőjű furat van furva. Külön megrendelésre szállíthatók kukorica vetésére alkalmas csoroszlyák és egyéb termények vetésére alkalmas csoroszlyák is. 18 A VESTA 12 vetőgépre répa vetésére alkalmas csoroszlyakészlet van felszerelve. A magvak gyors kiürítésére a magvető szerkezet kamrából szolgál az ürítőnyílás. Megrendelésre a vetőgép felszerelhető szállítási berendezéssel, amelylyel a vetőgép közutakon szállítható. Vetőgéptípus függesztett Munkaszélesség m 5,4-5,6 Sorok száma db. 12 Sorköz szélesség A magvető szekció új felépítésű kétkörös hajtással van elláttva. A vetési szekció bemélyedésének csavaros szabályozása csökkenti a munkaigényességet a szekció beállításához. A V-alakú görgő biztosítja a nedvesség felszívását a vetési zónába és a magvak benyomását a talajba, meghagyva a nem tömörített réteget a magvak fölött, ami elősegíti a gyors kelést. mm 450,600,700, х900, 600х1200 Munkasebesség km/óra 2,5-9 Teljesítmény ha/óra 1,35-5,04 Tartályok térfogata (összes): vetőmag esetén dm műtrágya esetén dm Vetési ráta db/fm 2-57 Műtrágya szorási ráta kg/ha Magvetés mélysége mm Külméretek - munkaállásban mm 1700х6250х szállitási helyzetben mm 6800х2300х3010 Tömeg kg 1540 Traktor teljesitményszükséglet, legalább LE 80

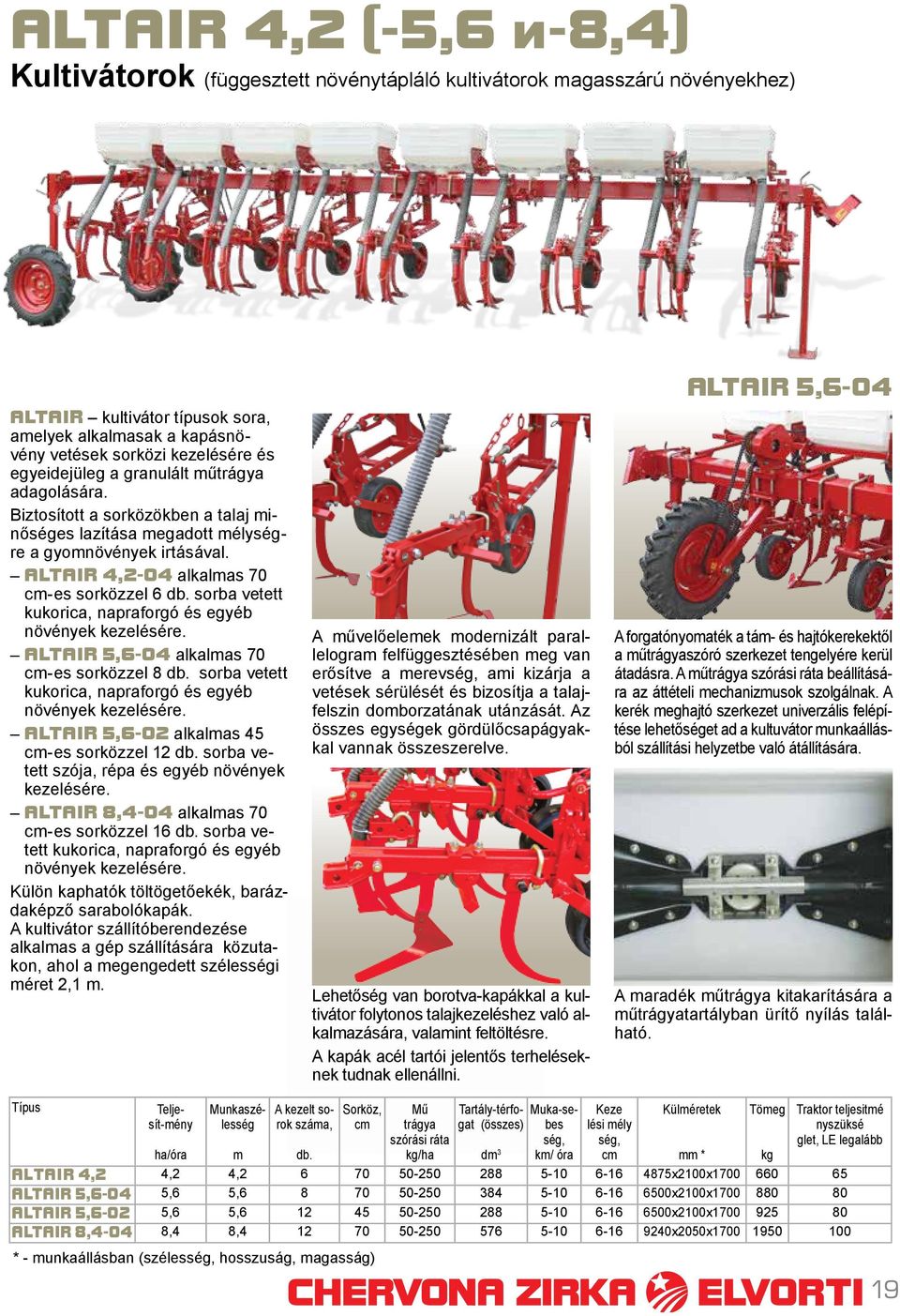

19 ALTAIR 4,2 (-5,6 и-8,4) Kultivátorok (függesztett növénytápláló kultivátorok magasszárú növényekhez) ALTAIR kultivátor típusok sora, amelyek alkalmasak a kapásnövény vetések sorközi kezelésére és egyeidejüleg a granulált műtrágya adagolására. Biztosított a sorközökben a talaj minőséges lazítása megadott mélységre a gyomnövények irtásával. ALTAIR 4,2-04 alkalmas 70 cm-es sorközzel 6 db. sorba vetett kukorica, napraforgó és egyéb növények kezelésére. ALTAIR 5,6-04 alkalmas 70 cm-es sorközzel 8 db. sorba vetett kukorica, napraforgó és egyéb növények kezelésére. ALTAIR 5,6-02 alkalmas 45 cm-es sorközzel 12 db. sorba vetett szója, répa és egyéb növények kezelésére. ALTAIR 8,4-04 alkalmas 70 cm-es sorközzel 16 db. sorba vetett kukorica, napraforgó és egyéb növények kezelésére. Külön kaphatók töltögetőekék, barázdaképző sarabolókapák. A kultivátor szállítóberendezése alkalmas a gép szállítására közutakon, ahol a megengedett szélességi méret 2,1 m. A művelőelemek modernizált parallelogram felfüggesztésében meg van erősítve a merevség, ami kizárja a vetések sérülését és bizosítja a talajfelszin domborzatának utánzását. Az összes egységek gördülőcsapágyakkal vannak összeszerelve. Lehetőség van borotva-kapákkal a kultivátor folytonos talajkezeléshez való alkalmazására, valamint feltöltésre. A kapák acél tartói jelentős terheléseknek tudnak ellenállni. ALTAIR 5,6-04 A forgatónyomaték a tám- és hajtókerekektől a műtrágyaszóró szerkezet tengelyére kerül átadásra. A műtrágya szórási ráta beállítására az áttételi mechanizmusok szolgálnak. A kerék meghajtó szerkezet univerzális felépítése lehetőséget ad a kultuvátor munkaállásból szállítási helyzetbe való átállítására. A maradék műtrágya kitakarítására a műtrágyatartályban ürítő nyílás található. Típus Teljesít-mény Munkaszélesség A kezelt sorok száma, Sorköz, cm Mű trágya szórási ráta kg/ha Tartály-térfogat (összes) Muka-sebes ség, km/ óra Keze lési mély ség, cm Külméretek Tömeg Traktor teljesitmé nyszüksé glet, LE legalább ha/óra m db. dm 3 mm * kg ALTAIR 4,2 4,2 4, х2100х ALTAIR 5,6-04 5,6 5, х2100х ALTAIR 5,6-02 5,6 5, х2100х ALTAIR 8,4-04 8,4 8, х2050х * - munkaállásban (szélesség, hosszuság, magasság) 19

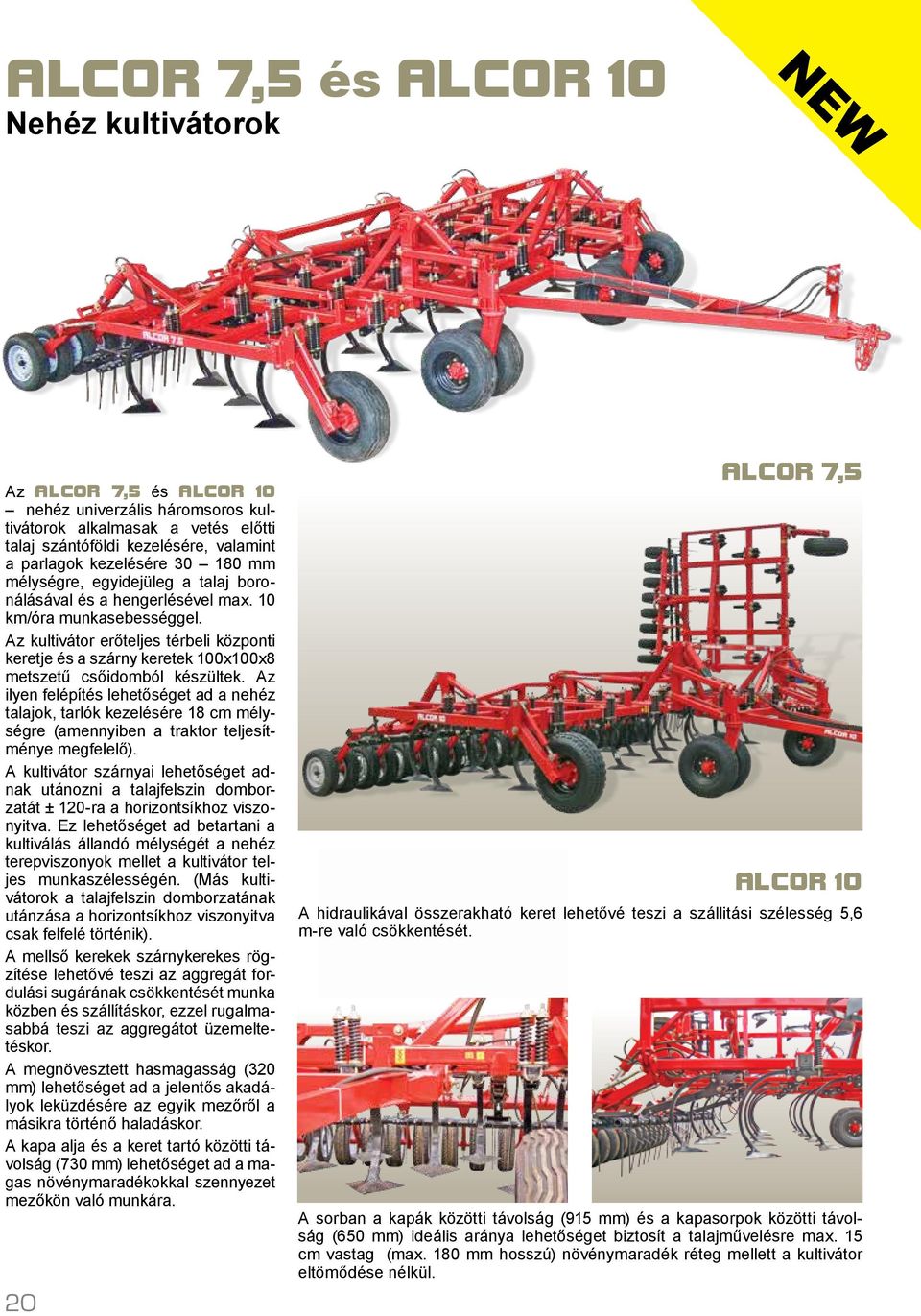

20 ALCOR 7,5 és ALCOR 10 Nehéz kultivátorok NEW Az ALCOR 7,5 és ALCOR 10 nehéz univerzális háromsoros kultivátorok alkalmasak a vetés előtti talaj szántóföldi kezelésére, valamint a parlagok kezelésére mm mélységre, egyidejüleg a talaj boronálásával és a hengerlésével max. 10 km/óra munkasebességgel. Az kultivátor erőteljes térbeli központi keretje és a szárny keretek 100x100x8 metszetű csőidomból készültek. Az ilyen felépítés lehetőséget ad a nehéz talajok, tarlók kezelésére 18 cm mélységre (amennyiben a traktor teljesítménye megfelelő). A kultivátor szárnyai lehetőséget adnak utánozni a talajfelszin domborzatát ± 120-ra a horizontsíkhoz viszonyitva. Ez lehetőséget ad betartani a kultiválás állandó mélységét a nehéz terepviszonyok mellet a kultivátor teljes munkaszélességén. (Más kultivátorok a talajfelszin domborzatának utánzása a horizontsíkhoz viszonyitva csak felfelé történik). A mellső kerekek szárnykerekes rögzítése lehetővé teszi az aggregát fordulási sugárának csökkentését munka közben és szállításkor, ezzel rugalmasabbá teszi az aggregátot üzemeltetéskor. A megnövesztett hasmagasság (320 mm) lehetőséget ad a jelentős akadályok leküzdésére az egyik mezőről a másikra történő haladáskor. A kapa alja és a keret tartó közötti távolság (730 mm) lehetőséget ad a magas növénymaradékokkal szennyezet mezőkön való munkára. 20 ALCOR 7,5 ALCOR 10 A hidraulikával összerakható keret lehetővé teszi a szállitási szélesség 5,6 m-re való csökkentését. A sorban a kapák közötti távolság (915 mm) és a kapasorpok közötti távolság (650 mm) ideális aránya lehetőséget biztosít a talajművelésre max. 15 cm vastag (max. 180 mm hosszú) növénymaradék réteg mellett a kultivátor eltömődése nélkül.

21 A művelőelemek szekciókon lévő állítható védő rugós szerkezetek megelőzik a kapák és a tartók meghibásodását, akadályokra való ráhajtáskor. A vetőegyüttesek és a kultivátorok alátétlemezekkel vannak ellátva, amelyekkel szabályozni lehet a talajkezelés mélységét azon kapák esetében, amelyek a traktor nyomában haladnak. A rugós fésűlő boronák kiszedik a levágott gyomnövényeket, tarlómaradványokat és egyenletesen szétterelik a mező felületén. A 175 mm széles pneumatikus simítógörgők, biztosítják a talaj optimális tömörítését, ami lehetőséget ad a hüvelyesek és a kapásnövények hagyományos technológiák szerinti azonnali vetésére. A tám- és hajtógörgők egységei négy darab független egységből állnak, amelyeket a keretre kiegyensúlyozott felfüggesztés rögzíti és ezáltal ideálisan utánozzák a talajfelszin domborzatát. A talajkezelési mélység beállítása ütközőkkel, amelyek a szárnykerekesen rögzíttett mellső kerekek hidraulikus hengerek rudjaira és a talajtömörítő kerekekre 6,6; 8,8; 11 és 66 mm-es lépésekben vannak felszerelve, valamint a kerekek szárnyaira szerelt menetes feszítőcsavarokkal történik. Ez lehetőséget biztosít a kultivátor teljes hosszán a szükséges kezelési mélység operatív beállítására. Az ütközők, továbbá, a hidraulikus hengereknél szállítási helyzetben való mechanikai rögzítőként is használhatók, ami lehetőséget ad a szállításra a traktor hidraulikus rendzserére történő rákötés nélkül. A beállító egységek kényelmes elrendezése, komfortossá teszi az aggregát beállítását. A kultivátor összetétele: kultivátor erős keretje, amely a központi keretből és a szárnyakból áll; szárnykerekesen rögzíttett tám kerekek tömörítő rendszer (kiegyensúlyozott felfüggesztésen); boronák (rugós típusú); erős vontató (vonórúd); hidraulikus rendszer (kétzsinórozásu nagynyomású tömlők) művelőelem szekciók kapával és rugós C-alakú állvánnyal a BELLO- TA cégtől. ALCOR 7,5 ALCOR 10 Aggregát típus vontatott vontatott Teljesítmény ha/óra 7,3 9,8 Aggregát munkaszélessége m 7,3 9,8 Talajkezelési mélység mm 30-tól 180-ig 30-tól 180-ig Sorköz szélesség сm 30,5 30,5 Művelőelemek sorok közötti távolság mm Kapasorok közötti távolság mm Művelőelemek (szekciók) száma db Kapasorok száma db. 3 3 Nyilalakú kapa munkaszélessége mm Munkasebesség, max. km/óra Szállítási sebesség, max. km/óra Külméretek szállítási helyzetben (LxBxH) mm 7500х5540х х5540х4100 Tömeg kg Traktor teljesitményszükséglet* LE

22 POLARIS 4 (-8 és -12) Univerzális kultivátorok NEW POLARIS 4S Az univerzális kultivátorok alkalmasak erőforrás-megtakarításos vetés előtti és a parlagok talajkezelésére, a gyömnövények kivágására és fésülésére, valamint a vetéshez szükséges talajfelület egyengetésére és tömörítésére. A kultivátorok készletezéséhez tartoznak: a rugós szerkezettel ellátott C-alakú állványra (POLARIS 4, POLARIS 8, POLARIS 12) vagy S-alakú állványra (POLARIS 4S, POLARIS 8S, POLARIS 12S); talajtömörítésre alkalmas görgők; КШУ talajegyengetők (külön megrendelésre). A kultivátorok (POLARIS 4 és 4S kivételével) fel vannak szerelve hidraulikus rendszerhez szükséges készlettel (hidraulikus hengerek, nagynyomású tömlők, fojtók, csatlakozók). 22 Az S-alakú állványra szerelt kapák alkalmasak a közepes és könnyű talajok kezelésére. Az C-alakú állványra szerelt kapák alkalmasak a nehéz talajok kezelésére.

23 POLARIS 8 A talajkezelési mélység szabályozása a központi kereten található csavarral és a szárnyak támkerekein található csavaros párokkal történik. A kultivátor egyengető egységei és boronái biztosítják a talaj aprítását úgy, hogy a csomók jelentős része max. 25 mm méretű legyen, továbbá biztosítják a mező sima felületét és a felső réteg optimális sürüségét a vetés mélységig. A POLARIS 8 és POLARIS 12 kultivátorok szárnyai felhajthatók a hidraulikus rendszer segítségével. A SP 12 kapcsolószerkezettel összeállítható kettő és ennél több POLARIS 4 kultivátor a nagy munkaszélességű talajkezelő aggregátok létrehozására. POLARIS Összekapcsolási mód vontatott vontatott vontatott Teljesítmény ha/óra 4,8 10 9,3-13,95 Munkasebesség, max. km/óra până la 12 până la 12 până la 12 Szállítási sebesség, max. km/óra până la 20 până la 20 până la 20 Munkaszélesség mm Talajkezelési mélység cm Laposvágó kapa db Ширина захвата плоскорежущей лапы мм Talajegyengetők száma db Simítóegységek száma db Külméretek, (hosszuság*szélesség*magasság) - munkaállásban мм 4470х4100х х8380х х11805х szállítási helyzetben мм 4470х4100х х4220х х4136х3775 Gép tömege kg Traktor teljesitményszükséglet, legalább LE A talajművelés technológiai folyamat teljesítésének minőségi mutatói A talajon a gerincek magassága, max. mm mm méretű rögök mennyisége, min. % Gyomok vágása % mm-nél nagyobb méretű rögök nem lehetnek 23

24 KPS 8, KPSN(P) 4 Kultivátorok a talaj szántóföldi kezelésére Kultivátor KPS 8 KPS 8 kultivátorok alkalmasak a vetés előtti talaj szántóföldi kezelésére valamint a parlagok kezelésére 5-12 cm mélységig, egyidejüleg a talaj boronálásával max 12 km/óra sebességgel. Fogas boronák felszerelésére alkalmas berendezéssel vannak ellátva. Hidraulika segítségével összerakható KPS 8-as felépítése (4 m-es szélesség) lehetővé teszi a gép közutakon történő szállítását. A szárnyak csuklós rögzítése a központi keretre javitja a talajfelszin domborzatának utánzását. Kultivátor KPSP 4 KPSN 4 függesztett kultivátor. KPSP 4 vontatott kultivátor, a SP 8 kapcsolószerkezettel kettő KPSP 4 kultivátorból összeállítható a nagy munkaszélességű hidraulikus aggregát (a kultivátorok soros rendszerben kapcsolódnak). A kapcsolószerkezettel az aggregáthoz 150 LE teljesítményű traktor szükséges. A KPS 8 и KPSP 4 vontatott kultivátorok fel vannak szerelve hidraulikus rendszerhez szükséges készlettel (hidraulikus hengerek, nagynyomású tömlők, fojtók, csatlakozók). 24 A kultivátorok el vannak látva nyilalakú kapák talajba való mélyedését szabályozó szerkezettel és a keret állását szabályozó szerkezettel a vizszintes sikhoz viszonyitva. A nyíl alakú kapák 65Г acélból, a vágóélek pedig szormajt kemenyfém felrakással készültek. Ennek köszönhetően a kapák élei önélező képességüek. A kapák acél tartói jelentős terheléseket birnak ki. Típus Teljesít-mény, Munka Muka Kezelési Külméretek Tö- Traktor teljesit- szélesség, sebesség, mélység, meg, ményszükséglet, ha/óra m km/ óra cm mm * kg LE KPSP 4 max. 4, х4080х1100(1740) KPSN 4 max. 4, х4080х1200(2100) KPS 8 6,4-9, х8100(4000)х * munkaállásban

25 PALLADA 2400 ( ) Függesztett kétsoros tárcsás boronák A tárcsás boronák alkalmasak gabonafélék, ipari és takarmány növények vetés előtti erőforrás-megtakarításos talajkezelésére, a gyömnövények írtására, betakarítás után a növényi szármaradványok felaprítására valamint tárcsázás után a vetéshez szükséges talajfelület egyengetésére és tömörítésére. A tárcsás boronák olyan talaj-klimatikus zónákban használhatók, amelyekben a talaj nedvtartalma max. 27 %, valamint olyan mezőkön is, amelyeken jelentős a növényi szármaradvány. A tárcsás borona mindegyik tárcsája saját tartóállványra van szerelve, ami lehetővé teszi a jelentős növényi szármaradványokkal és gyomnövénnyel szennyezett mezőkon való alkalmazását kizárva a növényi maradványok rátekeredését a tárcsa tengelyére, a tárcsák közötti tér eldugulását, valamint biztosítja a gép jó karbantarthatóságát. A gép felépítése biztosítja mindegyik sorban a tárcsák állásszögének sima szabályozását 00 és 300 között, ami lehetővé teszi a borona optimális beállítását különboző típusu talajokra. PALLADA NEW 2014 évtől megkezdődött a PALLADA típusú boronák gyártása, amelyeknél a tárcsa átmérője nagyobb 660 mm 560 mm helyett, ami lehetővé tette a munkasebesség és a talajművelési mélység megnövelését. A jellemzők javitása céljából a gép szerkezetében az alábbi módosítások történtek: a vágótárcsák első sor állásszögét állító rohamszíj átkerült a gép mellső részébe (a talajjal való eltömődés megelőzése céljából a szabályozó léc és a keret között); módosított a talajkezelés mélységét beállító szerkezet (a szabályozó rohamszíj beékelődésének megelőzése céljából megváltozott a művelőelemek száma 18 db. helyett 14-re (a sorban a tárcsák közti rész talajjal való eltömődés megszüntesse céljából). 1 2 Ø 560 Ø PALLADA PALLADA A PALLADA borona mellső sorában álló művelőelemek állásszögénk állításai. A PALLADA borona hátsó sorában álló művelőelemek állásszögénk állításai. A PALLADA boronán a talajkezelés mélységének beállítása a tengely átállításával történik a tartókban található furatokban. 25

26 PALLADA 2400 A PALLADA 2400 borona mellső sorában álló művelőelemek állásszögénk állításai. A PALLADA 2400 borona hátsó sorában álló művelőelemek állásszögénk állításai. A PALLADA 2400 boronán a talajkezelés mélységének beállítása a rohamszíj segítségével történik. PALLADA 2400 PALLADA Géptípus függesztett függesztett Teljesítmény ha/óra max. 2,88 max. 3,6 Munkasebesség km/óra max. 12 max. 15 Szállítási sebesség km/óra max. 20 max. 20 Munkaszélesség m 2,4 2,4 Talajkezelés mélysége mm 120±20 max. 180 Tárcsák állásszöge fok Sorok száma db. 2 2 Vágóegységek száma db Tárcsasorok közötti távolság mm Művelőelem átmérő mm Tárcsaélek közötti távolság mm Külméretek munkahelyzetben mm 2050х2700х х2700х1260 Tömeg szerkezeti kg Traktorteljesítmény (legalább) LE A talajművelési technológiai folyamat teljesítésének minőségi mutatói A talajon a gerincek magassága, max. mm mm méretű rögök mennyisége, legalább % Gyomok vágása % 100 Növénymaradványok aprítása %

27 PALLADA Vontatott tárcsás kétsoros boronák NEW PALLADA évtől megkezdődött a PALLADA típusú boronák gyártása, amelyeknél a tárcsa átmérője nagyobb lett 660 mm 560 mm helyett, ami lehetővé tette a munkasebesség és a talajművelési mélység megnövelését. A jellemzők javitása céljából a gép szerkezetében az alábbi módosítások történtek: a vágótárcsák első sor állásszögét állító rohamszíj átkerült a gép mellső részébe (a talajjal való eltömődés megelőzése céljából a szabályozó léc és a keret között); módosított a talajkezelés mélységét beállító szerkezet (a szabályozó rohamszíj beékelődésének megelőzése céljából megváltozott a művelőelemek száma 24 db. helyett 20-ra (a sorban a tárcsák közti rész talajjal való eltömődés megszüntesse céljából). 1 2 Ø 560 Ø PALLADA PALLADA A PALLADA borona mellső sorában álló művelőelemek állásszögénk állításai. A PALLADA borona hátsó sorában álló művelőelemek állásszögénk állításai. A PALLADA boronán a talajkezelés mélységének beállítása a tengely átállításával történik a tartókban található furatokban. 27
