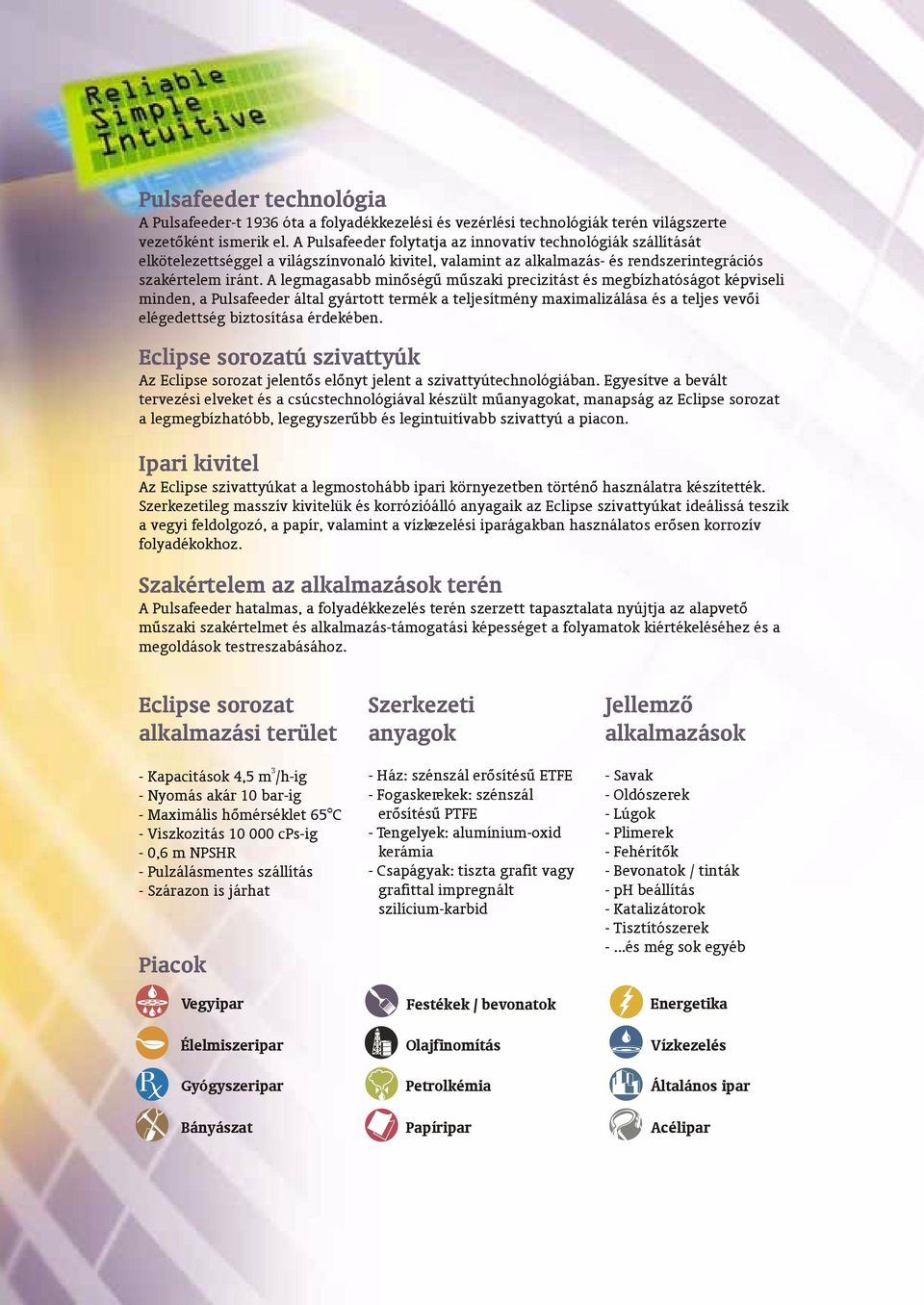

2 Pulsafeeder technológia A Pulsafeeder-t 1936 óta a folyadékkezelési és vezérlési technológiák terén világszerte vezetõként ismerik el. A Pulsafeeder folytatja az innovatív technológiák szállítását elkötelezettséggel a világszínvonaló kivitel, valamint az alkalmazás- és rendszerintegrációs szakértelem iránt. A legmagasabb minõségû mûszaki precizitást és megbízhatóságot képviseli minden, a Pulsafeeder által gyártott termék a teljesítmény maximalizálása és a teljes vevõi elégedettség biztosítása érdekében. Eclipse sorozatú szivattyúk Az Eclipse sorozat jelentõs elõnyt jelent a szivattyútechnológiában. Egyesítve a bevált tervezési elveket és a csúcstechnológiával készült mûanyagokat, manapság az Eclipse sorozat a legmegbízhatóbb, legegyszerûbb és legintuitívabb szivattyú a piacon. Ipari kivitel Az Eclipse szivattyúkat a legmostohább ipari környezetben történõ használatra készítették. Szerkezetileg masszív kivitelük és korrózióálló anyagaik az Eclipse szivattyúkat ideálissá teszik a vegyi feldolgozó, a papír, valamint a vízkezelési iparágakban használatos erõsen korrozív folyadékokhoz. Szakértelem az alkalmazások terén A Pulsafeeder hatalmas, a folyadékkezelés terén szerzett tapasztalata nyújtja az alapvetõ mûszaki szakértelmet és alkalmazás-támogatási képességet a folyamatok kiértékeléséhez és a megoldások testreszabásához. Eclipse sorozat alkalmazási terület 3 - ok 4,5 m /h-ig - Nyomás akár 10 bar-ig - Maximális hõmérséklet 65 C - Viszkozitás cps-ig - 0,6 m NPSHR - Pulzálásmentes szállítás - Szárazon is járhat Piacok Vegyipar Élelmiszeripar Gyógyszeripar Bányászat Szerkezeti anyagok - Ház: szénszál erõsítésû ETFE - Fogaskerekek: szénszál erõsítésû PTFE - Tengelyek: alumínium-oxid kerámia - Csapágyak: tiszta grafit vagy grafittal impregnált szilícium-karbid Festékek / bevonatok Olajfinomítás Petrolkémia Papíripar Jellemzõ alkalmazások - Savak - Oldószerek - Lúgok - Plimerek - Fehérítõk - Bevonatok / tinták - ph beállítás - Katalizátorok - Tisztítószerek -...és még sok egyéb Energetika Vízkezelés Általános ipar Acélipar

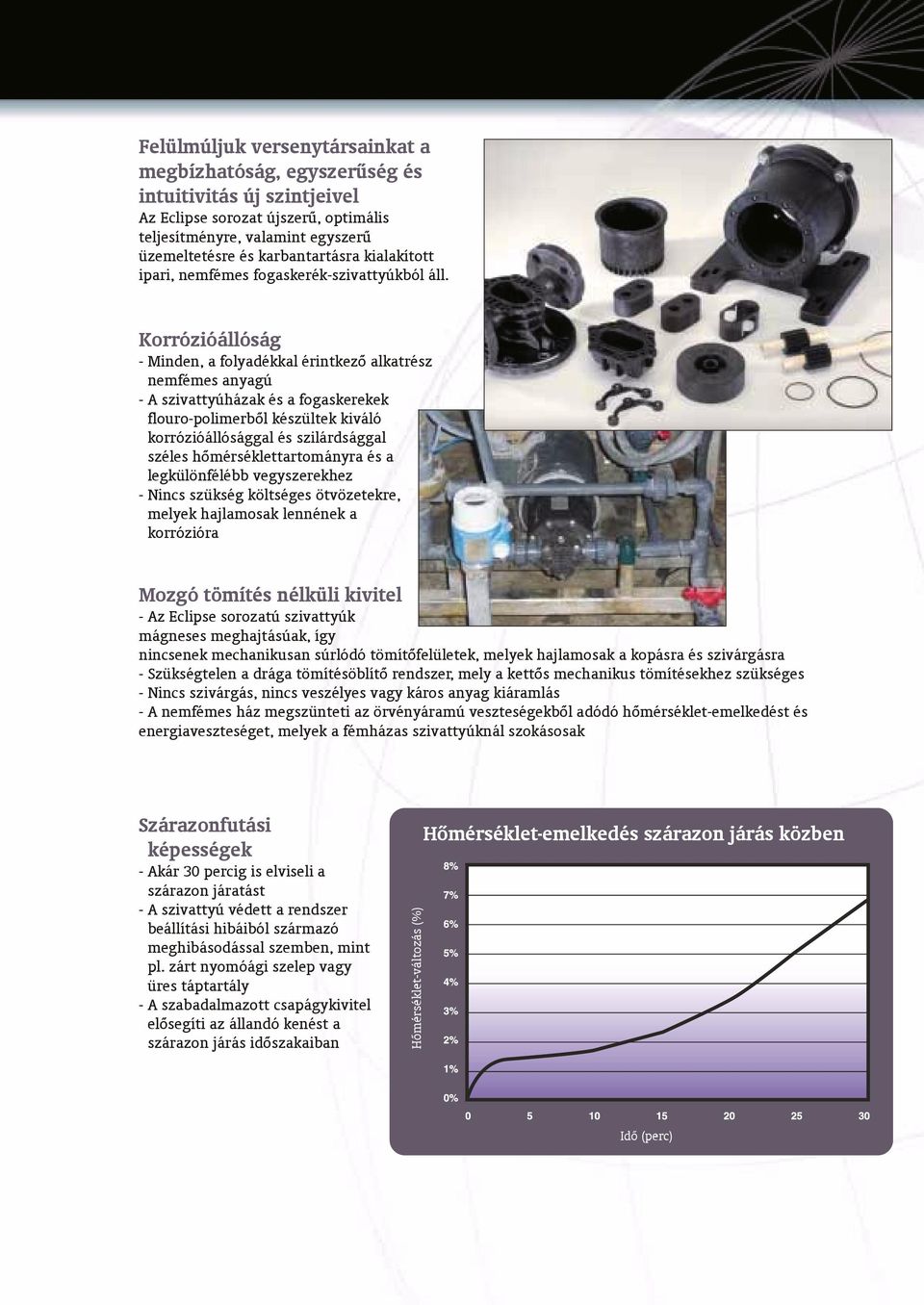

3 Felülmúljuk versenytársainkat a megbízhatóság, egyszerûség és intuitivitás új szintjeivel Az Eclipse sorozat újszerû, optimális teljesítményre, valamint egyszerû üzemeltetésre és karbantartásra kialakított ipari, nemfémes fogaskerék-szivattyúkból áll. Korrózióállóság - Minden, a folyadékkal érintkezõ alkatrész nemfémes anyagú - A szivattyúházak és a fogaskerekek flouro-polimerbõl készültek kiváló korrózióállósággal és szilárdsággal széles hõmérséklettartományra és a legkülönfélébb vegyszerekhez - Nincs szükség költséges ötvözetekre, melyek hajlamosak lennének a korrózióra Mozgó tömítés nélküli kivitel - Az Eclipse sorozatú szivattyúk mágneses meghajtásúak, így nincsenek mechanikusan súrlódó tömítõfelületek, melyek hajlamosak a kopásra és szivárgásra - Szükségtelen a drága tömítésöblítõ rendszer, mely a kettõs mechanikus tömítésekhez szükséges - Nincs szivárgás, nincs veszélyes vagy káros anyag kiáramlás - A nemfémes ház megszünteti az örvényáramú veszteségekbõl adódó hõmérséklet-emelkedést és energiaveszteséget, melyek a fémházas szivattyúknál szokásosak Szárazonfutási képességek - Akár 30 percig is elviseli a szárazon járatást - A szivattyú védett a rendszer beállítási hibáiból származó meghibásodással szemben, mint pl. zárt nyomóági szelep vagy üres táptartály - A szabadalmazott csapágykivitel elõsegíti az állandó kenést a szárazon járás idõszakaiban Hõmérséklet-változás (%) Hõmérséklet-emelkedés szárazon járás közben Idõ (perc)

4 Mindent az egyszerûségért - Jelentõsen csökkent az alkatrészek száma - Összesen 16 alkatrész az Eclipse sorozatban, ellentétben a szokásos fém szivattyúk több, mint 40 alkatrészével - A kevesebb alkatelem és anyagfajta egyszerûbb rendelést és készletezést jelent - Az önbeálló alkatrészek és a megvezetett illesztések mindenkor helyes összeszerelést biztosítanak Elölrõl szerelhetõ kivitel - Minden elhasználódó alkatrész cserélhetõ a csõrendszer vagy a motor bekötésének megbontása nélkül - A szivattyú helyben javítható - percek alatt - A csökkentett állássidõ alacsonyabb karbantartási költséget és hosszabb termelési idõt jelent Univerzális csatlakozók PTFE betétekkel - A standard házak illeszkednek mind az ANSI, mind a DIN karimás csatlakozókhoz - A teflon betétek tömítésként viselkednek és újra felhasználhatók vagy cserélhetõk a megfelelõ tömítés érdekében Megújítható teljesítmény - A szabadalmazott ház alátét védi a házat a kopástól - KOPkit cserével a teljesítmény - mint az új szivattyúé - A szivattyú mindig optimális teljesítménnyel és hatásfokkal üzemel Nagy teljesítményû csapágyak - Nagy felfekvõ felületek - Önkenõ anyagok és szabadalmazott geometria biztosítják a szárazon futást Hézagoló O-gyûrû - A szabadalommal védett O-gyûrû megfelelõ belsõ hézagokat tart, kiegyenlíti a tengelyirányú kopásokat és a hõtágulást

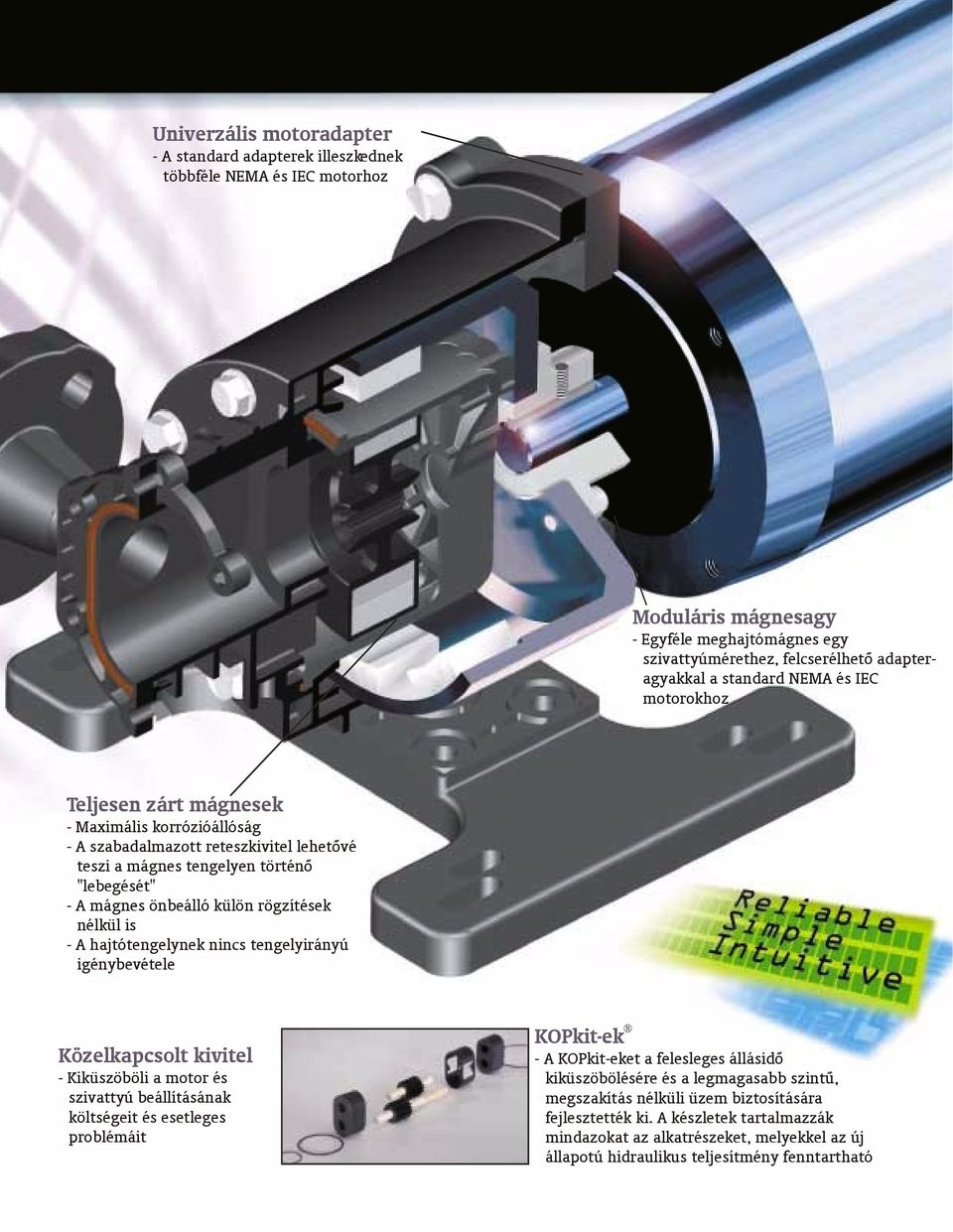

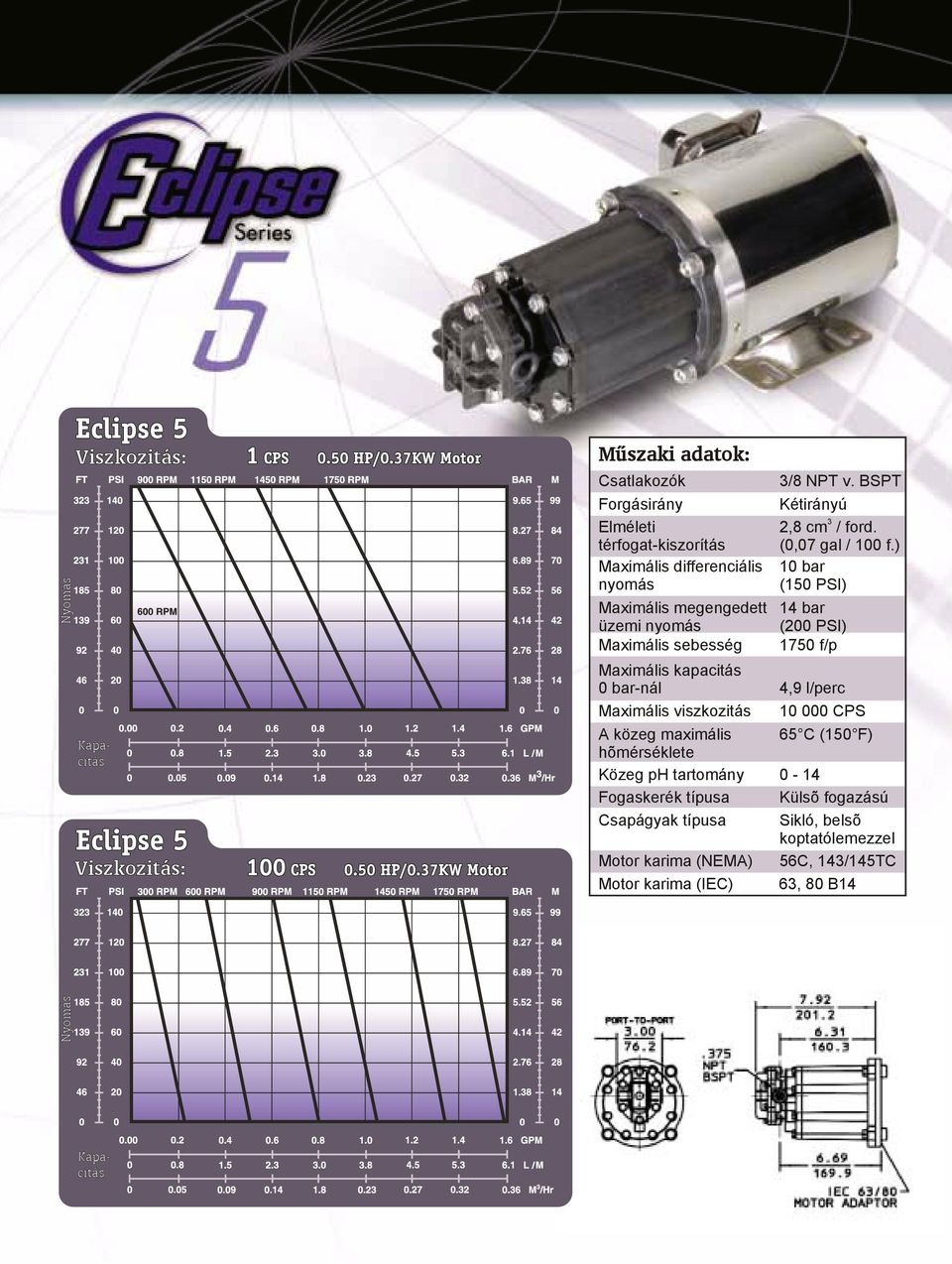

5 Univerzális motoradapter - A standard adapterek illeszkednek többféle NEMA és IEC motorhoz Moduláris mágnesagy - Egyféle meghajtómágnes egy szivattyúmérethez, felcserélhetõ adapteragyakkal a standard NEMA és IEC motorokhoz Teljesen zárt mágnesek - Maximális korrózióállóság - A szabadalmazott reteszkivitel lehetõvé teszi a mágnes tengelyen történõ "lebegését" - A mágnes önbeálló külön rögzítések nélkül is - A hajtótengelynek nincs tengelyirányú igénybevétele Közelkapcsolt kivitel - Kiküszöböli a motor és szivattyú beállításának költségeit és esetleges problémáit KOPkit-ek - A KOPkit-eket a felesleges állásidõ kiküszöbölésére és a legmagasabb szintû, megszakítás nélküli üzem biztosítására fejlesztették ki. A készletek tartalmazzák mindazokat az alkatrészeket, melyekkel az új állapotú hidraulikus teljesítmény fenntartható

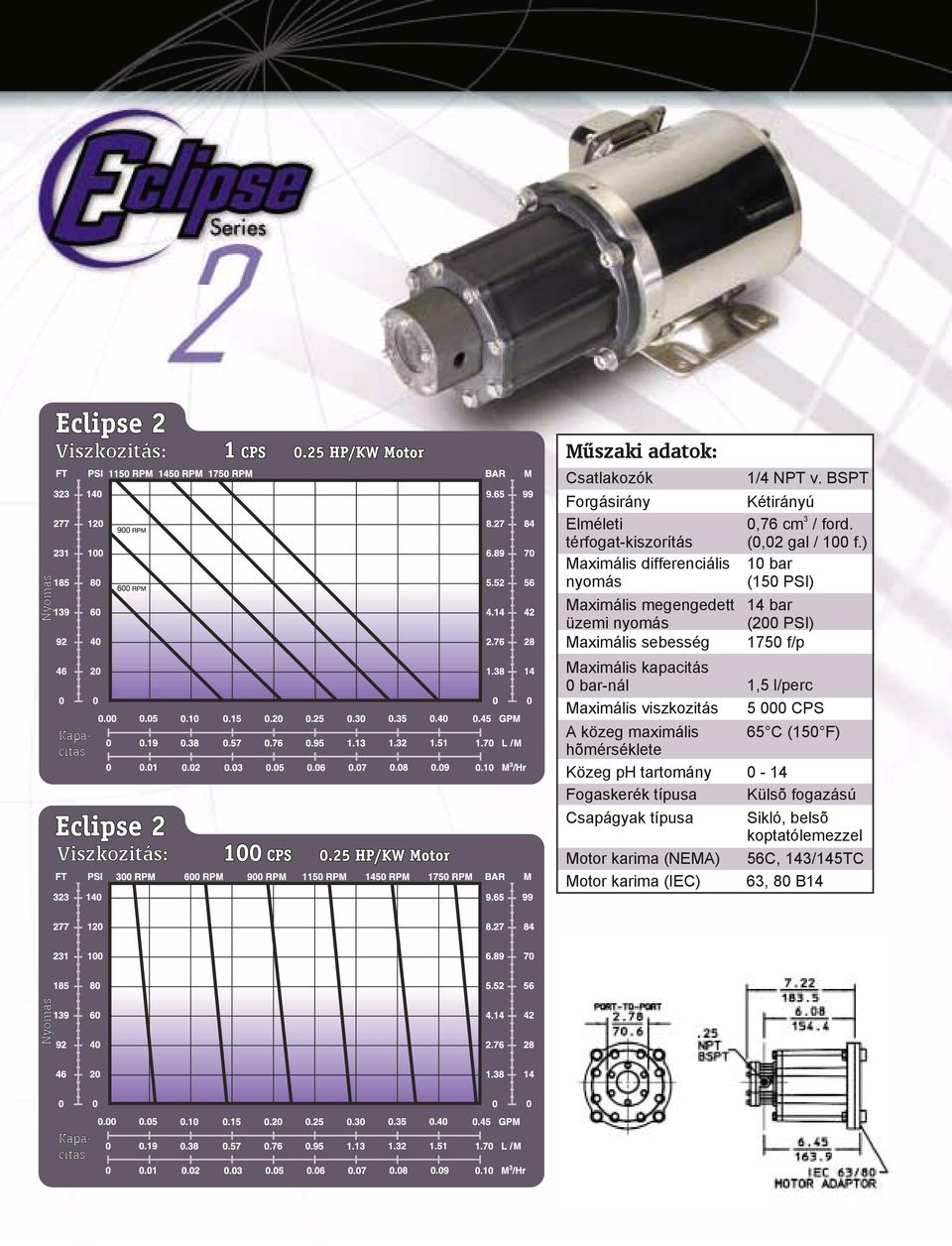

6 Nyomás Mûszaki adatok: Csatlakozók Forgásirány Elméleti térfogat-kiszorítás Maximális differenciális nyomás Maximális megengedett üzemi nyomás Maximális sebesség Kétirányú 3 0,76 cm / ford. (0,02 gal / 100 f.) 10 bar (150 PSI) 14 bar (200 PSI) 1750 f/p Maximális kapacitás 0 bar-nál 1,5 l/perc Maximális viszkozitás CPS A közeg maximális hõmérséklete Közeg ph tartomány Fogaskerék típusa Csapágyak típusa Motor karima (NEMA) Motor karima (IEC) 1/4 NPT v. BSPT 65 C (150 F) 0-14 Külsõ fogazású Sikló, belsõ koptatólemezzel 56C, 143/145TC 63, 80 B14 Nyomás

7 Nyomás Mûszaki adatok: Csatlakozók Forgásirány Elméleti térfogat-kiszorítás Maximális differenciális nyomás Maximális megengedett üzemi nyomás Maximális sebesség Kétirányú 3 2,8 cm / ford. (0,07 gal / 100 f.) 10 bar (150 PSI) 14 bar (200 PSI) 1750 f/p Maximális kapacitás 0 bar-nál 4,9 l/perc Maximális viszkozitás CPS A közeg maximális hõmérséklete Közeg ph tartomány Fogaskerék típusa Csapágyak típusa Motor karima (NEMA) Motor karima (IEC) 3/8 NPT v. BSPT 65 C (150 F) 0-14 Külsõ fogazású Sikló, belsõ koptatólemezzel 56C, 143/145TC 63, 80 B14 Nyomás

8 Nyomás Mûszaki adatok: Csatlakozók Forgásirány Elméleti térfogat-kiszorítás Maximális differenciális nyomás Maximális megengedett üzemi nyomás Maximális sebesség Kétirányú 3 14 cm / ford. (0,37 gal / 100 f.) 10 bar (150 PSI) 14 bar (200 PSI) 1750 f/p Maximális kapacitás 0 bar-nál 24,6 l/perc Maximális viszkozitás CPS A közeg maximális hõmérséklete Közeg ph tartomány Fogaskerék típusa Csapágyak típusa Motor karima (NEMA) Motor karima (IEC) 1 ANSI 150# / DIN 20/25 karima 65 C (150 F) 0-14 Külsõ fogazású Sikló, belsõ koptatólemezzel 143/145TC 182/184TC 100, 112 B14 karima Nyomás

9 Nyomás Mûszaki adatok: Csatlakozók Forgásirány Elméleti térfogat-kiszorítás Maximális differenciális nyomás Maximális megengedett üzemi nyomás Maximális sebesség Kétirányú 3 43,2 cm / ford. (1,14 gal / 100 f.) 10 bar (150 PSI) 14 bar (200 PSI) 1750 f/p Maximális kapacitás 0 bar-nál 75 l/perc Maximális viszkozitás CPS A közeg maximális hõmérséklete Közeg ph tartomány Fogaskerék típusa Csapágyak típusa Motor karima (NEMA) Motor karima (IEC) 1,5 ANSI 150# / DIN 30/40 karima 65 C (150 F) 0-14 Külsõ fogazású Sikló, belsõ koptatólemezzel 143/145TC 182/184TC 100, 112 B14 karima Nyomás

10 Túlnyomás-szelepek A túlnyomásszelepeket (PRV) a szivattyúrendszernek a zárt vagy eldugult nyomovezeték okozta túlnyomásból származó károsodásának megelõzésére alkalmazzák Egyedi tervezésû rendszerek A Pulsafeeder összetett folyamatvezérlési és mechanikai megoldásokat kínál vegyszeradagoló és szállítási rendszerei által Terhelés-monitorok A teljesítménymonitorok a motort mint érzékelõt használják a szivattyú védelmére szokatlan körülmények között, mint pl. szárazon futás, kavitáció vagy megszorulás Modell számozás Modell 1. pozíció Méret 2-3. pozíció Szerkezeti anyag 4. pozíció Csapágyak 5. pozíció O-gyûrûk 6. pozíció Rögzítési mód 7. pozíció 02, 05, 25, 75 E-EFTE, FNPT, B-EFTE, BSPT, F-EFTE, karima, P-PPL, karima L-karbon, B-szilícium-karbid V-viton, E-EDPM, K-Kalrez F-NEMA 58C, O-NEMA 143TC-182C, R-NEMA 182TC-184TC H-IEC B14 63, K-IEC B14 80, P-IEC B14 100/112 Opciók 8. pozíció A-csapágyöblítõ csatlakozók, Y-meghajtó mágnessel, N-meghajtó mágnes nélkül, X-nincs opció AxFlow Kft 2330 Dunaharaszti, Fõ u Telefon: (06-24) Fax: (06-24) axflow@axflow.hu Web:
