1 Eclipse Forradalom a szivattyú technológiában Series

2 A Pulsafeeder technológiája 1936 óta a Pulsafeedert, mint a folyadék szivattyúzás vezetô cégét tartják nyilván világszerte. A Pulsafeeder folyamatosan újszerû megoldásokkal jelenik meg a világpiacon, mind a termékek egyedi mûszaki megoldását, mind pedig a nagyobb rendszerekhez történô integrálhatóságát tekintve. Minden termékére jellemzô a legmagasabb mûszaki színvonal, ami egyaránt érvényes a tervezésre és a kivitelezésre. Ez a felhasználók legteljesebb megelégedettségét váltotta ki világszerte. Az Eclipse szivattyúk Az Eclipse sorozat szivattyúi drámai változást jelentenek a szivattyú technológiában. Az Eclipse a legmegbízhatóbb, legegyszerûbb és legötletesebb szivattyú, ami manapság létezik a piacon, egyesítve a bevált tervezési alapelveket a magas szintû formatervezéssel. Ipari kivitel Az Eclipse szivattyúkat úgy gyártják, hogy a legmostohább ipari környezetben is megfeleljenek. Kémiailag ellenálló, robosztus kivitelû szerkezetük következtében ideálisak igen sok anyagra, beleértve az igen korrózív folyadékokat, amelyek a vegyi-, papír-, és vízkezelési technológiákban elôfordulnak. Szakértelem az alkalmazásokban A Pulsafeeder óriási tapasztalata a folyadék kezelés területén a legmagasabb szintû tervezési és alkalmazási segítséget nyújtja annak érdekében, hogy a felmerült mûszaki problémát kiértékelje, és megfelelô megoldást találjon. Az Eclipse szivattyúk alkalmazási tartománya Folyadékszállítás 4.5 m 3 /óráig. nyomás: 10 bar hômérséklet: 65 C viszkozitás: centipoise Szívóképesség: 0.6 m Pulzálásmentes áramlás Képes szárazon üzemelni Vegyipar Élelmiszeripar és italgyártás Gyógyszeripar Bányászat Szerkezeti anyagok Ház: szénszál erôsítésû ETFE* Fogaskerekek: szénszál erôsítésû PTFE Tengelyek: Alumina kerámia Csapágyak: Tiszta grafit vagy grafittal impregnált szilikon karbid Festékipar Ásványolaj ipar Petrokémiai ipar Papíripar Tipikus alkalmazások Savak Oldószerek Lúgok Polimerek Fehérítôk Festékek/tinták ph szabályzás Katalizátorok Tisztítószerek és sok egyéb Energia ipar Vízkezelés Általános ipari alkalmazás Acél ipar * Ethylene TetrafluorEthylene Copolymer hasonló a teflonhoz

Minden termékére jellemzô a legmagasabb mûszaki színvonal, ami egyaránt érvényes a tervezésre és a kivitelezésre. Ez a felhasználók legteljesebb megelégedettségét váltotta ki világszerte.

3 Versenyképesség a megbízhatóság, az egyszerûség és az ötletesség jegyében Az Eclipse szivattyúk újszerû, nem fémes fogaskerék szivattyúk, amelyek optimális teljesítményt nyújtanak, egyszerûek mûködés és karbantartás tekintetében. Kémiai ellenállóság: Minden, folyadékkal érintkezô alkatrész nem fém. A szivattyúházak és fogaskerekek fluor polimerekbôl készülnek, amelyeknek kiváló a kémiai ellenálló képességük és szilárdságuk igen széles kémiai és hômérséklet tartományban. Nincs szükség drága, magasan ötvözött fémekre a korrózió megelôzésére. Tömítésmentes kivitel: Az Eclipse szivattyúk mágnes hajtásúak, ezért nincs mechanikus tömítés csúszó tömítô felülettel, ami hajlamos a kopásra és szivárgásra. Kiküszöböli a költséges süllyesztett tömítést. Nulla szivárgás, nem távozik veszélyes kémiai anyag. A nem fém anyagok alkalmazása révén kiküszöböli az energia veszteséget és a hômérséklet emelkedést, ami általános a fém szivattyúknál. Alkalmas a szárazon futásra: 30 percig képes szárazon üzemelni. A szivattyú nem károsodik, ha a rendszerben zavar van, mint pl. elzárt szívószelep vagy üres tápláló tartály. A csapágyra vonatkozó bejelentett szabadalom elôsegíti az állandó kenést a szárazon futás ideje alatt is.

A szivattyúházak és fogaskerekek fluor polimerekbôl készülnek, amelyeknek kiváló a kémiai ellenálló képességük és szilárdságuk igen széles kémiai és hômérséklet tartományban.

4 Egyszerû kivitel Az alkatrészek száma drámaian lecsökkent. Az Eclipse szivattyúkban mindössze 16 alkatrész van, szemben a tipikus fém szivattyúk 40 vagy annál több alkatrészével. A kevesebb alkatrész és anyagféleség egyszerûbbé teszi a rendelést és a raktározást. Az alkatrészek önmaguk mutatják a szivattyúban a helyüket és szerelési sorrendjüket. Ez mindenkor lehetôvé teszi a gyors szerelést. Homlokoldali szerelhetôség Minden mûködô alkatrészt ki lehet cserélni anélkül, hogy a csôvezetéket vagy a motor csatlakozást megbontanánk. A szivattyút néhány perc alatt a helyszínen lehet szervizelni. Rövidebb állásidô és kisebb karbantartási költség. Univerzális karimák PTFE betétekkel A szabványos karimák alkalmasak mind ANSI mind DIN karima csatlakozásokra. A PTFE betétek tömítésként mûködnek és újra felhasználhatók illetve kicserélhetôk, hogy a megfelelô tömítést biztosítsák. Felújítható kivitel A bejelentett szabadalom megoldása szerint a ház betétje megóvja a házat a kopástól. A KOP-kit cserélése révén olyan lesz a szivattyú, mint újkorában. Lehetôség az optimális teljesítményre és hatásfokra. Erôs csapágyak Nagy kopó felületek. Önkenô szerkezeti anyagok, valamint a megfelelô szerkezeti kialakítás lehetôvé teszik a szárazon futást. Hézag kitöltô O gyûrû A bejelentett szabadalom mûszaki megoldása biztosítja a megfelelô hézagot az alkatrészek között. Kiegyenlíti a tengelyirányú kopás és a hôtágulás hatását.

Ez mindenkor lehetôvé teszi a gyors szerelést. Homlokoldali szerelhetôség Minden mûködô alkatrészt ki lehet cserélni anélkül, hogy a csôvezetéket vagy a motor csatlakozást megbontanánk.

5 Univerzális motor felerôsítés A szabványos adapter miatt NEMA és IEC motorok egyaránt csatlakoztathatók. Modul rendszerû mágneses agy Szivattyú méretenként külön mágnes, cserélhetô adapter aggyal a NEMA és IECC motorokhoz. Teljesen bevont mágnes korrózió állóság. A bejelentett szabadalom megoldása szerint a mágnes úszik a tengelyen. A mágnes önbeálló bárminemû további kötôelem nélkül. Nincs tengelyirányú terhelés a meghajtó tengelyen. Zárt tengelykapcsoló Kiküszöböli azokat a problémákat, amelyek a motor és a szivattyú központosításával járnak. KOPkits A KOPkits kialakítása olyan, hogy kiküszöböli a szükségtelen leállásokat és biztosítja a hatékony szervizelést. Ez a kit tartalmazza az ajánlott tartalék alkatrészeket, amelyek lehetôvé teszik a szivattyú újnak megfelelô hidraulikus teljesítményét.

A bejelentett szabadalom megoldása szerint a mágnes úszik a tengelyen. A mágnes önbeálló bárminemû további kötôelem nélkül. Nincs tengelyirányú terhelés a meghajtó tengelyen.

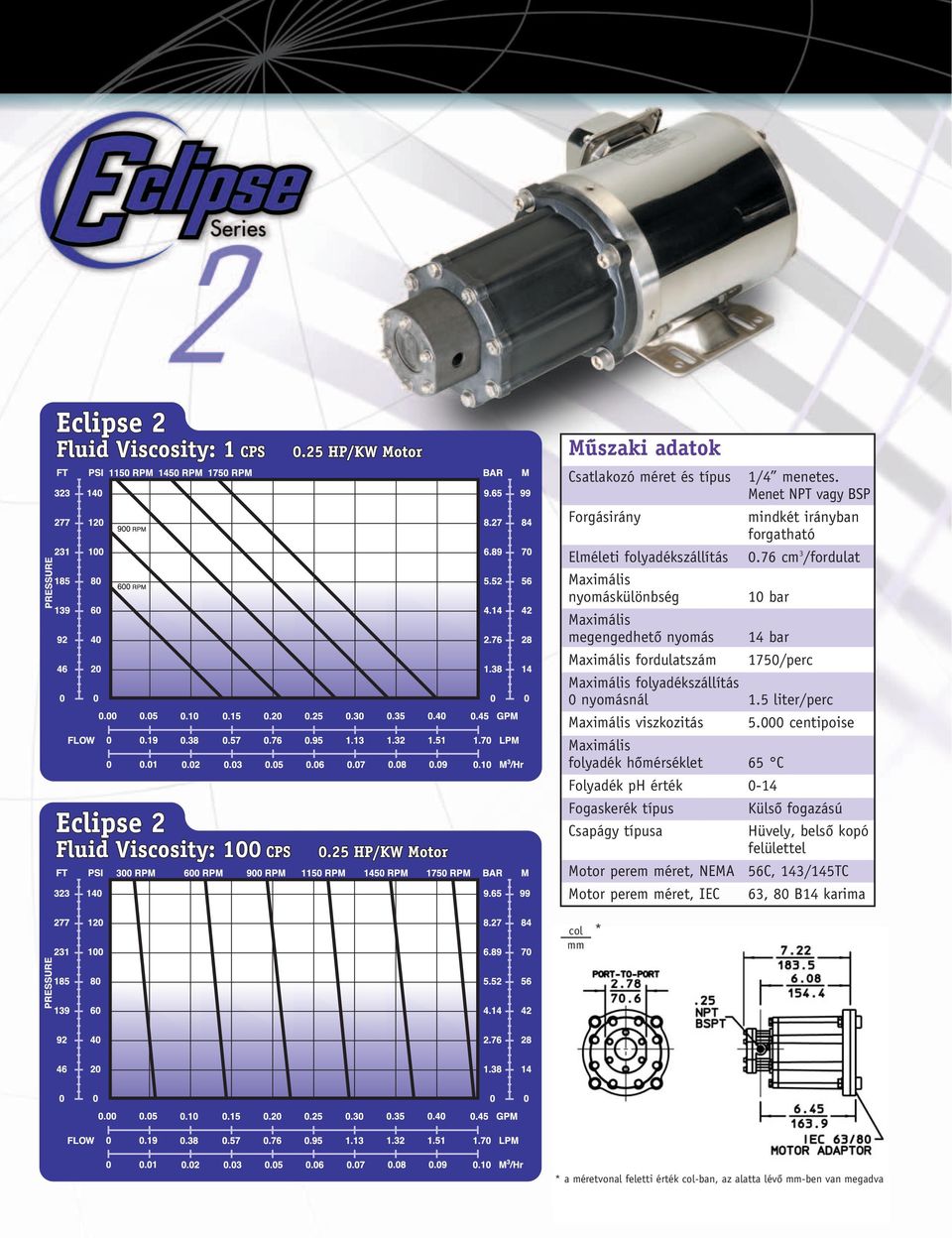

6 Mûszaki adatok Csatlakozó méret és típus Forgásirány Elméleti folyadékszállítás nyomáskülönbség megengedhetô nyomás fordulatszám 1/4 menetes. Menet NPT vagy BSP mindkét irányban forgatható 0.76 cm 3 /fordulat 10 bar 14 bar 1750/perc folyadékszállítás 0 nyomásnál 1.5 liter/perc viszkozitás centipoise folyadék hômérséklet 65 C Folyadék ph érték 0-14 Fogaskerék típus Külsô fogazású Csapágy típusa Hüvely, belsô kopó felülettel Motor perem méret, NEMA 56C, 143/145TC Motor perem méret, IEC 63, 80 B14 karima col mm * * a méretvonal feletti érték col-ban, az alatta lévô mm-ben van megadva

7 Mûszaki adatok Csatlakozó méret és típus Forgásirány Elméleti folyadékszállítás nyomáskülönbség megengedhetô nyomás fordulatszám 3/8 NPT vagy BSP menetes mindkét irányban forgatható 2.8 cm 3 /fordulat 10 bar 14 bar 1750/perc folyadékszállítás 0 nyomásnál 4.9 liter/perc viszkozitás centipoise folyadék hômérséklet 65 C Folyadék ph érték 0-14 Fogaskerék típus Külsô fogazású Csapágy típusa Hüvely, belsô kopó felülettel Motor perem méret, NEMA 56C, 143/145TC Motor perem méret, IEC 63, 80 B14 karima col mm

8 cm 3 /fordulat 10 bar 14 bar 1750/perc folyadékszállítás 0 nyomásnál 4.9 liter/perc viszkozitás 10.

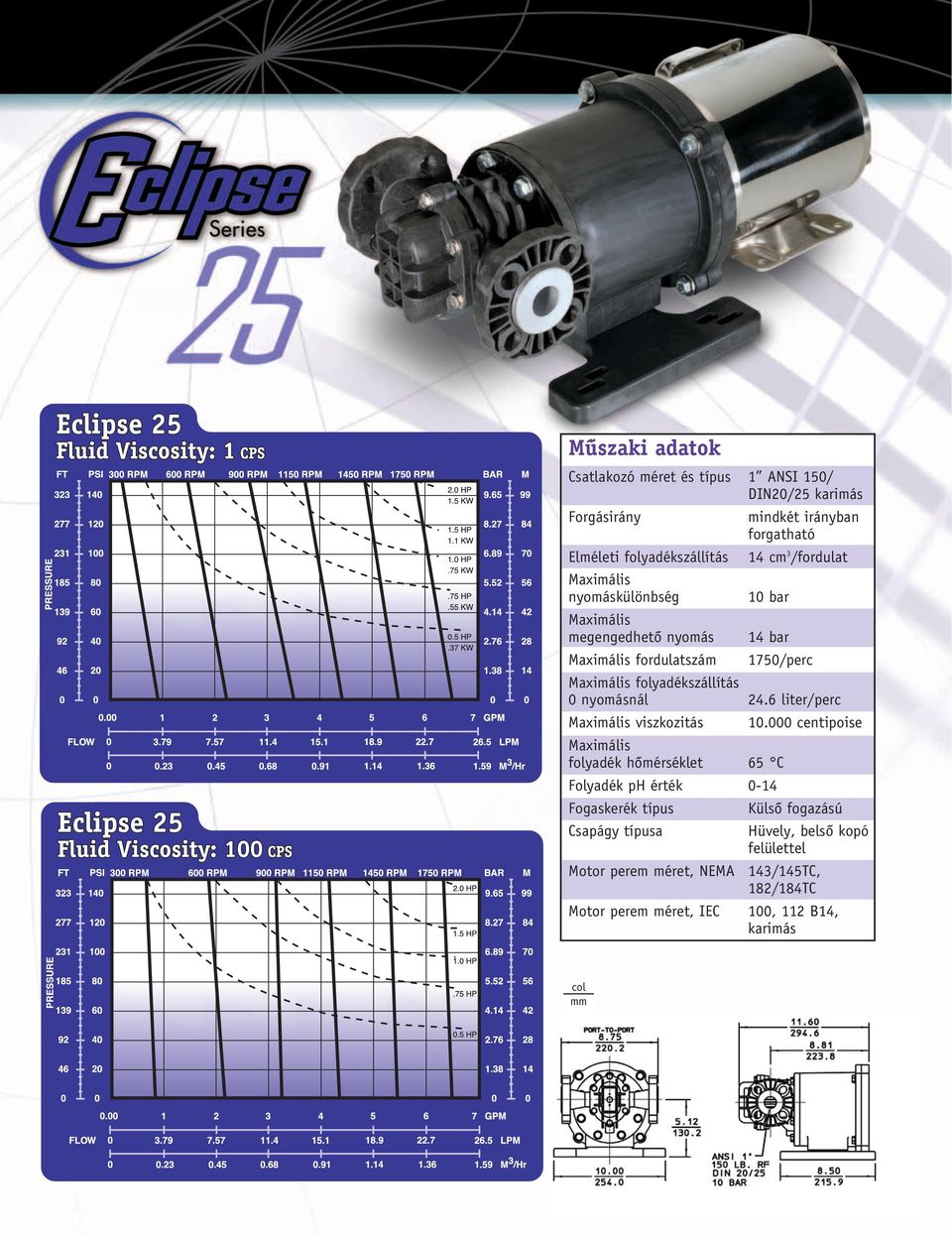

8 Mûszaki adatok Csatlakozó méret és típus 1 ANSI 150/ DIN20/25 karimás Forgásirány mindkét irányban forgatható Elméleti folyadékszállítás 14 cm 3 /fordulat nyomáskülönbség 10 bar megengedhetô nyomás 14 bar fordulatszám 1750/perc folyadékszállítás 0 nyomásnál 24.6 liter/perc viszkozitás centipoise folyadék hômérséklet 65 C Folyadék ph érték 0-14 Fogaskerék típus Külsô fogazású Csapágy típusa Hüvely, belsô kopó felülettel Motor perem méret, NEMA 143/145TC, 182/184TC Motor perem méret, IEC 100, 112 B14, karimás col mm

nyomásnál 24.6 liter/perc viszkozitás 10.

9 Mûszaki adatok Csatlakozó méret és típus 1.5 ANSI 150/ DIN30/40 karimás Forgásirány mindkét irányban forgatható Elméleti folyadékszállítás 43.2 cm 3 /fordulat nyomáskülönbség 10 bar megengedhetô nyomás 14 bar fordulatszám 1750/perc folyadékszállítás 0 nyomásnál 75 liter/perc viszkozitás centipoise folyadék hômérséklet 65 C Folyadék ph érték 0-14 Fogaskerék típus Külsô fogazású Csapágy típusa Hüvely, belsô kopó felülettel Motor perem méret, NEMA 143/145TC, 182/184TC Motor perem méret, IEC 100, 112 B14 karimás col mm

2 cm 3 /fordulat nyomáskülönbség 10 bar megengedhetô nyomás 14 bar fordulatszám 1750/perc folyadékszállítás 0 nyomásnál 75

10 Nyomáshatároló szelepek Megakadályozzák, hogy a szivattyú rendszer károsodjon a túlnyomás következtében, ami zárt vagy beragadt nyomóoldal miatt állhat elô. Megtervezett rendszerek Pulsafeeder felajánlja komplett mechanikai és szabályozási, valamint vegyipari tervezési tapasztalatát. Tengely teljesítmény vizsgálat A teljesítmény vizsgálatra a motort használják, mint érzékelôt, hogy megóvjuk a szivattyút olyan nem kívánatos hatásoktól, mint száraz futás, kavitáció, vagy eltömôdés. DR. SCHEILING ENGENEERING KFT 1144 BUDAPEST, Füredi u. 24. Tel./Fax: (1) schepump@hu.inter.net SKK Trade Kft Budapest, Öv u Tel.: (1) , Fax: (1) info@skktrade.hu Pulsafeeder, Inc. Engineered Pump Operations 2883 Brighton-Henrietta Townline Road Rochester, New York U.S.A Telefax Eclipse, Pulsar, Pulsar HypoPump, Pulsar Shadow, Omni and PULSAtron, are registered trademarks of Pulsafeeder, Incorporated. ECB-05

Tengely teljesítmény vizsgálat A teljesítmény vizsgálatra a motort használják, mint érzékelôt, hogy megóvjuk a szivattyút olyan nem kívánatos hatásoktól, mint száraz futás, kavitáció, vagy eltömôdés.
