1 Tartalomjegyzék 1. BEVEZETŐ 1 2. ÁLTALÁNOS TUDNIVALÓK 1 3. JELLEMZŐK 2 4. ESZKÖZ SPECIFIKÁCIÓ 3 5. ESZKÖZ ISMERTETÉSE MEGJELENÉS FUNKCIÓK AKKUMULÁTOR TÖLTÉSE LED JELZÉSEK SZOFTVEREK TELEPÍTÉSE DRIVER ÉS QSTARZ PC SUITE TELEPÍTÉSE GOOGLE EARTH TELEPÍTÉSE AZ ESZKÖZ HASZNÁLATA AKKUMULÁTOR ÜZEMIDŐK AZ ESZKÖZ ÁTÁLLÍTÁSA 5HZ-ES MŰKÖDÉSRE A PROGRAMOK HASZNÁLATA NAPLÓZÁSRA VONATKOZÓ BEÁLLÍTÁSOK AZ ESZKÖZ GYAKORLATI HASZNÁLATA... 16

2 1. Bevezető Köszönjük, hogy a QStarz BT-Q1300ST sport adatgyűjtőt választotta! A QStarz elkötelezett annak érdekében, hogy termékei a vásárlók igényeit minél jobban kielégítsék. Bízunk abban, hogy a termék használata során új élményekkel és hasznos információkkal gazdagodik. Az eszközhöz mellékelt QTravel program lehetőséget nyújt az eszközzel elmentett útvonal megjelenítésére, az útvonalra jellemző adatok megtekintésére, fényképek geocímkézésére. A QSport program segítségével könnyedén összeállíthatjuk személyes edzéstervünket, a sportolás során begyűjtött adatokból a program napi szinten kiértékeli az edzés során nyújtott teljesítményünket. A QSports program kiválóan alkalmas fogyókúrák megtervezésére valamint az egészségi állapotunk megfelelő szinten tartására. Regisztrálja QStarz termékét! Regisztrálja termékét az alábbi oldalon, hogy naprakész információkat kapjon a termékekről és programok frissítéséről! 2. Általános tudnivalók Kezeléssel kapcsolatos tudnivalók Az eszközt csak -10 C ~ 60 C hőmérséklet intervallumon belül használjuk, különben az akkumulátor teljesítménye csökken! Ne tegyük ki az eszközt extrém meleg (60 C feletti) környezeti hatásnak! Az akkumulátor ilyen esetekben túlhevülhet, amely károsodáshoz vezet! Nyári időszakban ne hagyjuk az eszközt a gépjármű szélvédője mögött, mert a napsugárzás hatására túlmelegedhet, amely károsodáshoz vezet! Kórházban ne hagyjuk bekapcsolva az eszközt, mert az orvosi, rádiófrekvenciás eszközök működését megzavarhatja A gyártó nem vállal felelősséget a nem rendeltetésszerű 1 használatból fakadó károkért. Tisztítás során használjunk száraz, puha, tiszta törlőkendőt! Ne alkalmazzunk vegyszereket, alkoholt vagy erős tisztítószereket! Ne próbáljuk meg szétszedni az eszközt! Ezen tevékenységek károsíthatják az eszközt továbbá a garancia is elvész ilyen esetekben. Akkumulátor töltése Az eszköz teljes töltési ideje 1 óra hossza. Töltés után húzzuk ki a töltőkábelt a szivargyújtóból vagy a számítógép USB csatlakozójából! Az akkumulátor töltése során a környezeti hőmérséklet 0 C~ 45 C között legyen! A töltési idő megnövekedhet, ha az eszközt töltés közben használjuk! Ne tegyük ki az eszközt hosszabb ideig közvetlen napsugárzásnak, mert az akkumulátor károsodhat! 3. Jellemzők Nagy érzékenységű MTK II chip (-165dBm), 66 csatornával Számos szabadidős sportágban használható adatgyűjtésre 5 órányi adatmentés 5Hz-es módban, 25 órányi 1 Hz-es módban Vékony, könnyű, elegáns design. Méretek 62H x 38SZ x 7M(mm) Beépített POI gomb (adott hely elmentése gombonyomásra) Felhasználási területre szabható adatgyűjtési beállítás (kerékpározás, futás, stb.) Gyors pozícionálás, hideg start 35s, meleg start 33s, forró start 1s Energiatakarékos funkció Bluetooth vevőként is használható (PDA, okostelefon, PC, stb.) DGPS(WAAS+EGNOS+MSAS), QZSS támogatás A-GPS támogatás (pozícionálás 15 másodperc alatt) 2

3 Nyomvonal megtekintés és fotók geotaggelése Személyre szabott fitness és fogyókúra megtervezése Sportolás vagy utazás útvonalának megosztása Légy önmagad személyi edzője az egészséged érdekében 4. Eszköz specifikáció General GPS Chip MTK II GPS modul Frekvencia L1, MHz C/A kód 1.023MHz Csatornaszám 66 csatorna Antenna (belső) Beépített antenna LNA Érzékenység -165dBm tracking Vonatkoztatási rendszer: WGS84 Teljesítmény jellemzők Pozíció Támogatás nélkül: 3.0m 2D-RMS Pontosság <3m CEP(50%) SA nélkül (horizontális) DGPS (WAAS, ENGOS, MSAS): 2.5m Sebesség Támogatás nélkül: 0.1 m/s, DGPS-el (WAAS, ENGOS, MSAS): 0.05m/s Idő 50 ns RMS Hideg/meleg /forró start 35/33/1 sec, átlagos idő Dinamikus jellemzők Magasság <18,000m Sebesség <515m/sec Gyorsulás <4g Protokoll NMEA 0183 (V3.01) -GGA, GSA, GSV, RMC GPS kimenet (alapértelmezett), VTG, GLL(opcionális) Baud Rate bit/sec Energiaellátás Beépített újratölthető Li-ion akkumulátor Bluetooth Szabvány Bluetooth V1.2 Bluetooth profil Serial Port Profil(SPP), 10 méter hatótávolság 3 Egyebek Méret/tömeg 62 (H) X 38 (Sz) X 7 (M) mm / 22g Működési hőmérséklet - 10 to + 60 Tárolási hőmérséklet - 20 to + 60 Töltési hőmérséklet 0 to Eszköz ismertetése 5-1. Megjelenés 1. Be/kikapcsoló gomb (ON/OFF, LOGGOLÁS ki/bekapcsolása) 2. Töltőcsatlakozó (mini USB) 3. Bluetooth LED (Kék) 4. Akkutöltöttség jelző LED (piros/zöld) 5. GPS státusz LED (narancs) 6. Loggolás státusz LED (zöld) 7. Beépített GPS antenna 5-2. Funkciók Funkció Töltőcsatlakozó (Be) (Ki) (Loggolás bekapcsolása) Leírás Az akkumulátor töltéséhez és az adatok kiolvasásához használjuk a mellékelt mini-usb kábelt! Bekapcsoláshoz nyomjuk meg és tartsuk nyomva 4 másodpercig. Kikapcsoláshoz nyomjuk meg és tartsuk nyomva 4 másodpercig. Bekapcsolást követően a loggolás automatikusan elkezdődik, melyet a LOG státusz LED (zöld) villogása jelez. 4

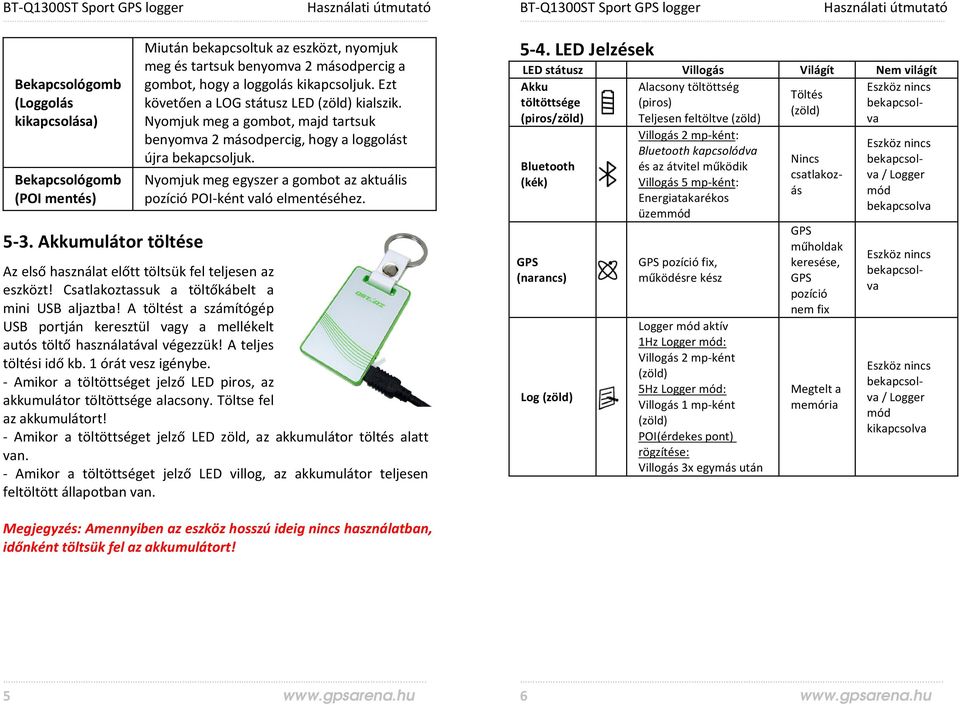

4 (Loggolás kikapcsolása) (POI mentés) 5-3. Akkumulátor töltése Miután bekapcsoltuk az eszközt, nyomjuk meg és tartsuk benyomva 2 másodpercig a gombot, hogy a loggolás kikapcsoljuk. Ezt követően a LOG státusz LED (zöld) kialszik. Nyomjuk meg a gombot, majd tartsuk benyomva 2 másodpercig, hogy a loggolást újra bekapcsoljuk. Nyomjuk meg egyszer a gombot az aktuális pozíció POI-ként való elmentéséhez. Az első használat előtt töltsük fel teljesen az eszközt! Csatlakoztassuk a töltőkábelt a mini USB aljaztba! A töltést a számítógép USB portján keresztül vagy a mellékelt autós töltő használatával végezzük! A teljes töltési idő kb. 1 órát vesz igénybe. - Amikor a töltöttséget jelző LED piros, az akkumulátor töltöttsége alacsony. Töltse fel az akkumulátort! - Amikor a töltöttséget jelző LED zöld, az akkumulátor töltés alatt van. - Amikor a töltöttséget jelző LED villog, az akkumulátor teljesen feltöltött állapotban van LED Jelzések LED státusz Villogás Világít Nem világít Akku Alacsony töltöttség Eszköz nincs Töltés töltöttsége (piros) bekapcsol- (zöld) (piros/zöld) Teljesen feltöltve (zöld) va Bluetooth (kék) GPS (narancs) Log (zöld) Villogás 2 mp-ként: Bluetooth kapcsolódva és az átvitel működik Villogás 5 mp-ként: Energiatakarékos üzemmód GPS pozíció fix, működésre kész Logger mód aktív 1Hz Logger mód: Villogás 2 mp-ként (zöld) 5Hz Logger mód: Villogás 1 mp-ként (zöld) POI(érdekes pont) rögzítése: Villogás 3x egymás után Nincs csatlakozás GPS műholdak keresése, GPS pozíció nem fix Megtelt a memória Eszköz nincs bekapcsolva / Logger mód bekapcsolva Eszköz nincs bekapcsolva Eszköz nincs bekapcsolva / Logger mód kikapcsolva Megjegyzés: Amennyiben az eszköz hosszú ideig nincs használatban, időnként töltsük fel az akkumulátort!

5 6. Szoftverek telepítése 6-1. Driver és QStarz PC Suite telepítése Rendszerkövetelmények (A szoftver csak Microsoft Windows XP / Vista/ Win7 operációs rendszer alatt működik) Minimális rendszerkövetelmények Windows XP, Vista vagy Win. 7 Pentium 3, 500 Mhz 128MB RAM 128MB tárhely a merevlemezen 16MB videokártya 800x600, 16 bites High Color felbontás Ajánlott rendszerkövetelmények Windows XP, Vista vagy Win. 7 Pentium 4, 2.4 GHz+ vagy AMD 2400xp+ 512 MB RAM 2 GB tárhely a merevlemezen 32 MB videokártya 1280x1024, 32 bites True Color felbontás 1. Helyezzük be a telepítő CD-t és keressük meg a következő könyvtárat: Utility\Qstarz PC Suite\. Kattintsunk kétszer a Qstarz_PC_Suite_installer.exe fájlon! Ez a szoftvercsomag tartalmazza az USB drivert, a QTravel és QSports programokat. 3. Pipáljuk be a QSports, QTravel és a GPS Device Driver sorokat és kattintsunk a <Next> gombra! 2. A megjelenő ablakban kattintsunk a <Next> gombra!

6 4. Kattintsunk a <Next> gombra, ha az alapméretezett helyre akarjuk a programcsomagot telepíteni! Amennyiben módosítani akarunk az telepítés helyén, kattintsunk <Browse> gombra! 6. A telepítés végén kattintsunk a <Finish> gombra, melyet követően a számítógép újraindul. Amennyiben nem kívánjuk a számítógépet újraindítani, válasszuk a No, I want to reboot later sort, majd kattintsunk a <Finish> gombra! 5. A következő ablakban kattintsunk az <Install> gombra! 6-2. Google Earth telepítése A BT-Q1300ST eszközt használva lehetőség van arra, hogy az útvonalunkat közvetlenül a Google Earth programmal is megjelenítsük. Ehhez látogassunk el a oldalra és töltsük le a Google Earth programot majd telepítsük fel a számítógépünkre! A Google Earth működésével kapcsolatos kérdések az alábbi oldalon találhatók:

7 7. Az eszköz használata 7-1. Akkumulátor üzemidők Teljesen feltöltött akkumulátorral 10 óra folyamatos adatmentés lehetséges 1 Hz-es üzemmódban, valamint 4 óra folyamatos adatmentés 5 Hz-es üzemmódban. 1. Kattintsunk a Start menü - Programok/minden program - Qstarz PC Suite mappán belül a QSports ikonra! Az első alkalommal, amikor adatletöltést végzünk az eszközről meg kell adnunk a CD kulcsot! A CD kulcs a mellékelt CD tokban található, felnyitást követően a tok belső oldalán. Megjegyzés: BT-Q1300ST kültéri használatra lett tervezve, emiatt csak épületen kívül használhatjuk, továbbá biztosítsuk a lehető legjobb rálátást az égboltra a pontos mérés érdekében! 7-2. Az eszköz átállítása 5 Hz-es működésre 1. Csatlakoztassuk az eszközt a PC-hez a mini USB kábel segítségével! 2. Kapcsoljuk be a BT-Q1300ST eszközt! 3. Állítsuk át a naplózást 5 Hz-es üzemmódra az alábbiak szerint: Indítsuk el a QTravel/QSports szoftvert majd a Config GPS gombra kattintás után a megjelenő ablakban pipáljuk be a Turn on 5Hz log sort! Megjegyzés: Az 5Hz-es üzemmód megnöveli az akkumulátor fogyasztását, így ajánlott az eszköz teljes feltöltése minden egyes használat előtt! 7-3. A programok használata Megjegyzés: Mielőtt elkezdjük használni a szoftvereket, győződjünk meg arról, hogy az USB driver és a PC Suite szoftvercsomag telepítését elvégeztük! QSports - A virtuális személyi edződ A QSports programmal menedzselhetjük és elemezhetjük a napi/heti/havi szabadidős sportolásainkat, legyen az futás, kerékpározás, síelés, stb. Ezen kívül összeállíthatunk különböző edzésterveket vagy fogyókúrás programokat Megjegyzés: Ügyeljünk arra, hogy a CD kulcsot ne hagyjuk el! Tartsuk a CD tokját a dobozban, vagy a kulcsot írjuk fel egy biztos helyre! 2. Új felhasználó létrehozása A QSports program támogatja a több felhasználós használatot. A felhasználói információk közé tartozik a felhasználónév (User name), a nem (Gender), a születésnap (Birth Date), és a magasság és testsúly (Height és Weight). Figyeljünk arra, hogy ezeket az adatokat pontosan adjuk meg, hiszen csak így fogunk korrekt értékeket kapni az elégetett kalóriát illetően! 3. Kattintsunk az alsó sorban lévő ikonra! A következő ablakban megjelenik a varázsló, amely segítségével egyszerűen kiolvashatjuk az adatokat az eszközről. 3.1 Válasszuk ki a sportolás típusát (Sport Type)! A program a kiválasztott sport mappájába importálja az adatokat. A sportolás típusát utólag is megváltoztathatjuk! 3.2 Ezt követően kattintsunk a Tovább gombra. A program automatikusan megkeresi a megfelelő portot, majd beolvassa az adatokat. 12

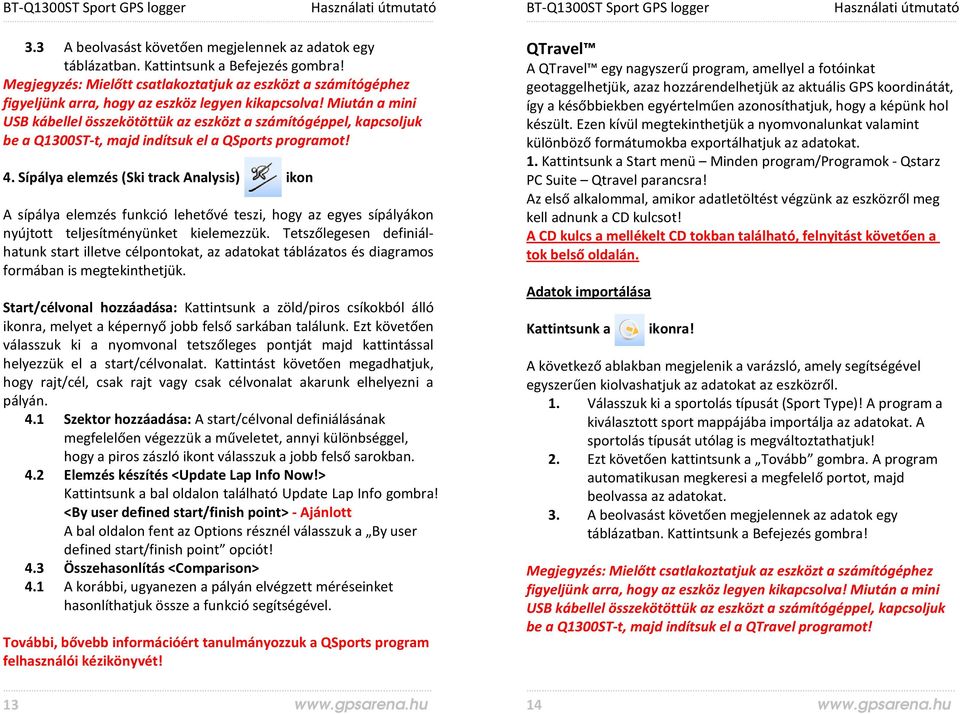

8 3.3 A beolvasást követően megjelennek az adatok egy táblázatban. Kattintsunk a Befejezés gombra! Megjegyzés: Mielőtt csatlakoztatjuk az eszközt a számítógéphez figyeljünk arra, hogy az eszköz legyen kikapcsolva! Miután a mini USB kábellel összekötöttük az eszközt a számítógéppel, kapcsoljuk be a Q1300ST-t, majd indítsuk el a QSports programot! 4. Sípálya elemzés (Ski track Analysis) ikon A sípálya elemzés funkció lehetővé teszi, hogy az egyes sípályákon nyújtott teljesítményünket kielemezzük. Tetszőlegesen definiálhatunk start illetve célpontokat, az adatokat táblázatos és diagramos formában is megtekinthetjük. Start/célvonal hozzáadása: Kattintsunk a zöld/piros csíkokból álló ikonra, melyet a képernyő jobb felső sarkában találunk. Ezt követően válasszuk ki a nyomvonal tetszőleges pontját majd kattintással helyezzük el a start/célvonalat. Kattintást követően megadhatjuk, hogy rajt/cél, csak rajt vagy csak célvonalat akarunk elhelyezni a pályán. 4.1 Szektor hozzáadása: A start/célvonal definiálásának megfelelően végezzük a műveletet, annyi különbséggel, hogy a piros zászló ikont válasszuk a jobb felső sarokban. 4.2 Elemzés készítés <Update Lap Info Now!> Kattintsunk a bal oldalon található Update Lap Info gombra! <By user defined start/finish point> - Ajánlott A bal oldalon fent az Options résznél válasszuk a By user defined start/finish point opciót! 4.3 Összehasonlítás <Comparison> 4.1 A korábbi, ugyanezen a pályán elvégzett méréseinket hasonlíthatjuk össze a funkció segítségével. További, bővebb információért tanulmányozzuk a QSports program felhasználói kézikönyvét! 13 QTravel A QTravel egy nagyszerű program, amellyel a fotóinkat geotaggelhetjük, azaz hozzárendelhetjük az aktuális GPS koordinátát, így a későbbiekben egyértelműen azonosíthatjuk, hogy a képünk hol készült. Ezen kívül megtekinthetjük a nyomvonalunkat valamint különböző formátumokba exportálhatjuk az adatokat. 1. Kattintsunk a Start menü Minden program/programok - Qstarz PC Suite Qtravel parancsra! Az első alkalommal, amikor adatletöltést végzünk az eszközről meg kell adnunk a CD kulcsot! A CD kulcs a mellékelt CD tokban található, felnyitást követően a tok belső oldalán. Adatok importálása Kattintsunk a ikonra! A következő ablakban megjelenik a varázsló, amely segítségével egyszerűen kiolvashatjuk az adatokat az eszközről. 1. Válasszuk ki a sportolás típusát (Sport Type)! A program a kiválasztott sport mappájába importálja az adatokat. A sportolás típusát utólag is megváltoztathatjuk! 2. Ezt követően kattintsunk a Tovább gombra. A program automatikusan megkeresi a megfelelő portot, majd beolvassa az adatokat. 3. A beolvasást követően megjelennek az adatok egy táblázatban. Kattintsunk a Befejezés gombra! Megjegyzés: Mielőtt csatlakoztatjuk az eszközt a számítógéphez figyeljünk arra, hogy az eszköz legyen kikapcsolva! Miután a mini USB kábellel összekötöttük az eszközt a számítógéppel, kapcsoljuk be a Q1300ST-t, majd indítsuk el a QTravel programot! 14

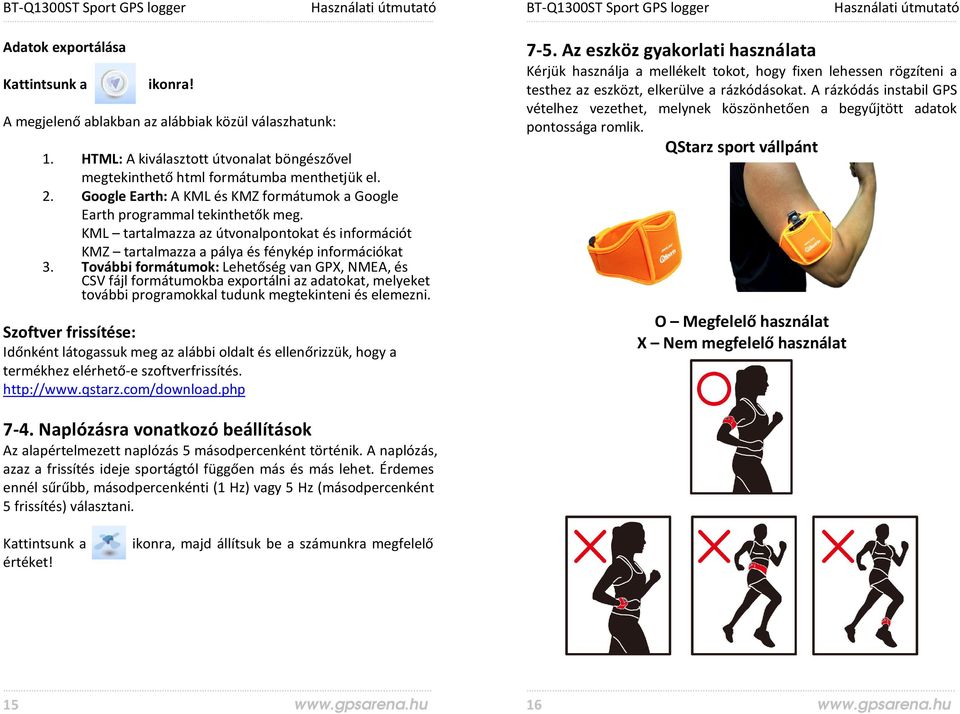

9 Adatok exportálása Kattintsunk a ikonra! A megjelenő ablakban az alábbiak közül válaszhatunk: 1. HTML: A kiválasztott útvonalat böngészővel megtekinthető html formátumba menthetjük el. 2. Google Earth: A KML és KMZ formátumok a Google Earth programmal tekinthetők meg. KML tartalmazza az útvonalpontokat és információt KMZ tartalmazza a pálya és fénykép információkat 3. További formátumok: Lehetőség van GPX, NMEA, és CSV fájl formátumokba exportálni az adatokat, melyeket további programokkal tudunk megtekinteni és elemezni. Szoftver frissítése: Időnként látogassuk meg az alábbi oldalt és ellenőrizzük, hogy a termékhez elérhető-e szoftverfrissítés Az eszköz gyakorlati használata Kérjük használja a mellékelt tokot, hogy fixen lehessen rögzíteni a testhez az eszközt, elkerülve a rázkódásokat. A rázkódás instabil GPS vételhez vezethet, melynek köszönhetően a begyűjtött adatok pontossága romlik. QStarz sport vállpánt O Megfelelő használat X Nem megfelelő használat 7-4. Naplózásra vonatkozó beállítások Az alapértelmezett naplózás 5 másodpercenként történik. A naplózás, azaz a frissítés ideje sportágtól függően más és más lehet. Érdemes ennél sűrűbb, másodpercenkénti (1 Hz) vagy 5 Hz (másodpercenként 5 frissítés) választani. Kattintsunk a ikonra, majd állítsuk be a számunkra megfelelő értéket!
