2 Gázvezeték hálózatok Nyomás szerinti felosztás: Kisnyomású Emelt kisnyomású Középnagy nyomású Nagyközép nyomású Nagynyomású 100 mbar-ig 100 mbar 3 bar max. 3-6 bar között 6 bar felett 2

3 Csatlakozó és fogyasztói vezeték kialakítása A csatlakozó csatlakozó vezeté vezeték: 1. Bekötővezeték (Utcai alapvezeték) Gázközmű - Főelzáró 2. Külső alapvezeték Főelzáró - Épület 3. Belső alapvezeték 4. Felszálló vezeték (Gázmérőtől) 5. Fogyasztói vezeték Elosztó Elosztóhálózat nyomá nyomása: Nagynyomású vezeték (25bar felett) Nagy-középnyomású vezeték ( bar) Középnyomású hálózat ( bar) Fogyasztó Fogyasztói vezeté vezetékek nyomá nyomása: Kisnyomású hálózat (0.1bar-ig) Növelt kisnyomású hálózat (0.1 bar) (csak a csatlakozó vezeték!) 3

4 Csatlakozó és fogyasztói vezeték kialakítása 4

5 Fogyasztói vezeték kialakítása 5

6 Fogyasztói vezeték 6

7 Csatlakozó vezeték Minden önálló ingatlanhoz saját bekötővezetéket kell biztosítani, Idegen ingatlanon csatlakozóvezeték csak szolgalmi joggal vezethető, Csatlakozó vezeték legkisebb mérete: NA25, Lakó és kommunális ingatlanra csak kisnyomású, illetve emelt kisnyomású vezeték építhető, Csak 1.7m magas minimális belmagasságú, szellőztethető helyiségben építhető gázvezeték, Gépkocsi tárolóban (3 vagy annál több beállású), garázsban tilos csatlakozó vezetéket létesíteni, Csatlakozó vezetéket létesíteni tilos: hálóhelyiségben, lakószobában, kamrában, WC-ben, szellőztethetetlen helyiségben, 7

8 Vezetékek Gázvezetéket (Csatlakozó- és fogyasztói vezetéket) létesíteni tilos: Kéményben, Pince nélküli épület alatt a földbe fektetve, Födémszerkezetben, álmennyezetben, padlóban, Gépházban, óvóhelyen, WC-ben, kamrában, hűtőhelyiségben, villamos kezelőtérben. Fogyasztói vezeték: Csak kisnyomású lehet, idegen bérleményen, közös használatú tereken nem haladhat át, A, B tűzveszélyességű helyiségeken, Gépkocsi tároló, 116kW összteljesítményűnél nagyobb hőtermelők, Garázsok, 0.4kV-nál nagyobb villamos kapcsolók helyiségeken csak akkor ha a gázkészülék a helyiségben van, A fogyasztói vezeték legkisebb átmérője NA15, Védőtávolságok, Csőanyagok, kötések. 8

9 Védőtávolságok földbe fektetett gázvezetéknél 9

10 Felszállóvezeték Az alapvezetékkel általában oldható kötéssel kell felszerelni Elhagyható, ha csak egy felszálló van Felszálló alján tisztítónyílás (kupakkal) A felszállót úgy kell kialakítani, hogy az épület összes lakásában azonos legyen a mérőkialakítás Elhúzás csak más megoldás hiányában engedhető meg Közös használatú helyiségben (konyha, előszoba is lehet) Függőleges aknában szerelni tilos Fűtési vezetéktől, fűtőberendezéstől, fűtőkészüléktől, vízvezetéktől, szennyvízvezetéktől, villamos vezetéktől legalább 0,2 m-re Vízvételi helytől (a csap tengelyétől) legalább 0,5 m-re 10

11 Gázhálózat csőanyagai Szempontok: Gáz nyomása A cső elhelyezése (szabadon, vagy földben) Környezeti hatások (hőmérséklet, nedvesség, korrózió) Biztonsági szempontok Szabványok, rendeletek utasításai Beszerezhetőség Legmegfelelőbb, leghosszabb élettartamú, és legolcsóbb vezetéktípus. 11

12 Acélcsövek MSZ EN MSZ EN (hosszvarratos) MSZ 3741 (spirálvarratos) MSZ 2898 (varrat nélküli) 10 bar túlnyomásig nem kell méretezni nyomásra Elhelyezés: földben, szabadon, csőtartón Korróziós veszélyeket figyelembe kell venni mind szabadon, mind földbe fektetett vezeték esetén. Hegesztett kötéssel 12

13 Műanyag cső KPE KPVC MSZ 7908/2 szerint Csak földben szerelhető, mivel védelme így biztosított az ibolyántúli sugárzástól és a hőmérséklet változástól. Fektetési mélység: 1,2 m Ellenáll a talajnedvességnek, korróziónak Kóboráram sem káros 13

14 Rézcső Törekedni kell arra, hogy a gázhálózat azonos csőhálózatból készüljön Kisebb felületi súrlódás MSZ EN 1057 (hidegen húzott varrat nélküli rézcső) Keményforrasztás vagy press fitting Tűz esetén is biztonságos Kisebb csőátmérők a kisebb súrlódási tényezők miatt Szerelés szerszámai univerzálisak Nincs gázpalack Gyors szerelés, esztétika 14

15 GÁZMÉRŐK Feladata: a felhasznált vagy átáramlott gáz mérése Típusai: - Membrános gázmérő - Lemezes gázmérő - Forgódugattyús gázmérő - Turbinás gázmérő - Mérőperemes gázmérő - Lebegőtestes gázmérő - Ultrahangos gázmérő 15

16 Membrános gázmérők Tolattyús gázmérő Szelepes gázmérő 16

17 Membrános gázmérők A gáz térfogatát a mérőkamrában mozgó membrán méri Háztartási mérő: 2, 4 és 6 m3/h Mérési tartomány: 0-150% Egy és kétcsonkú gázmérők lehetnek Az egyik térrészbe adott térfogatú gáz áramlik, a membrán elmozdul és a másik térből azonos mennyiségű gázt présel ki. Gumiból készült membrán 17

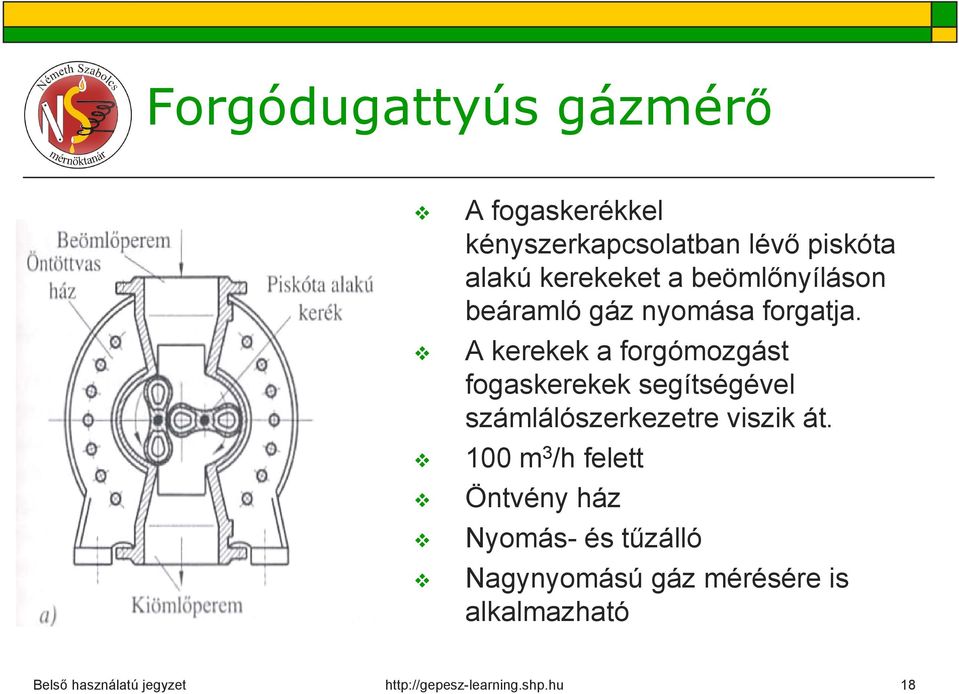

18 Forgódugattyús gázmérő A fogaskerékkel kényszerkapcsolatban lévő piskóta alakú kerekeket a beömlőnyíláson beáramló gáz nyomása forgatja. A kerekek a forgómozgást fogaskerekek segítségével számlálószerkezetre viszik át. 100 m3/h felett Öntvény ház Nyomás- és tűzálló Nagynyomású gáz mérésére is alkalmazható 18

19 Turbinás gázmérő - - Axiálisan elhelyezett turbinakerék segítségével A forgási sebesség az áramló gáz mennyiségével arányos 19

20 Mérőperem A keresztmetszet változással egyben változik a közeg nyomása, majd ebből számolhatjuk ki a fogyasztást. 20

21 Rotaméter Főleg vegyipari, laboratóriumi berendezéseknél alkalmazzák Függőlegesen elhelyezett rovátkolt mérőcsőben a kúpos lebegőtest helyzete az átáramlott gáz mennyiségétől változik meg. A gázfogyasztás pillanatnyi értékét mutatja meg 21

22 Gázmérők elhelyezése 22

23 Gázmérő kiválasztása Mértékadó gázterhelés kiszámítása: VM f G(...) VNévleges h m3 23

24 Gázmérő kiválasztása Méretezési feltételek: 1.) A gázmérő rövid ideig 100%-osan túlterhelhető, ezért: VM 2 VMérő névleges 2.) Meg kell vizsgálni a legnagyobb fogyasztású készüléket is: VFolyamatos üzemű VMérő névleges 24
