1 A kéziszerszám iparszerű használatra nem ajánlott H Fordítás az eredeti kezelési utasítás alapjan készült MTRS10

2 2

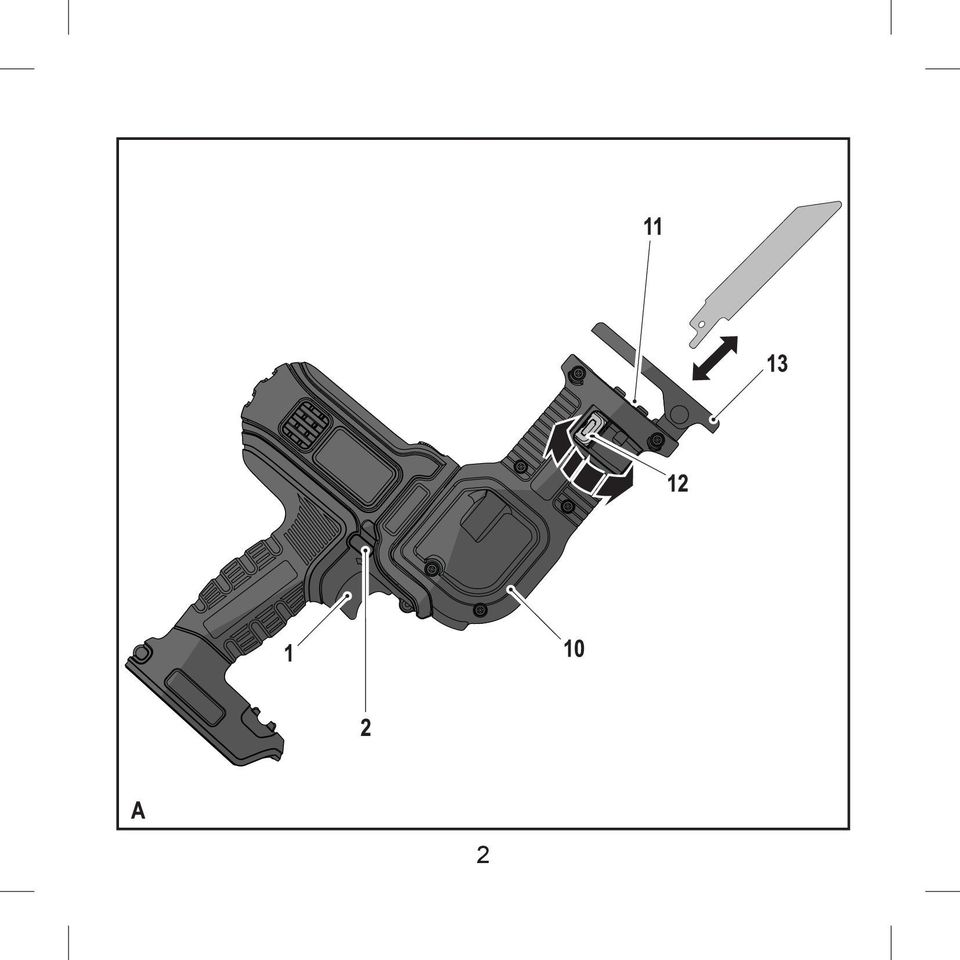

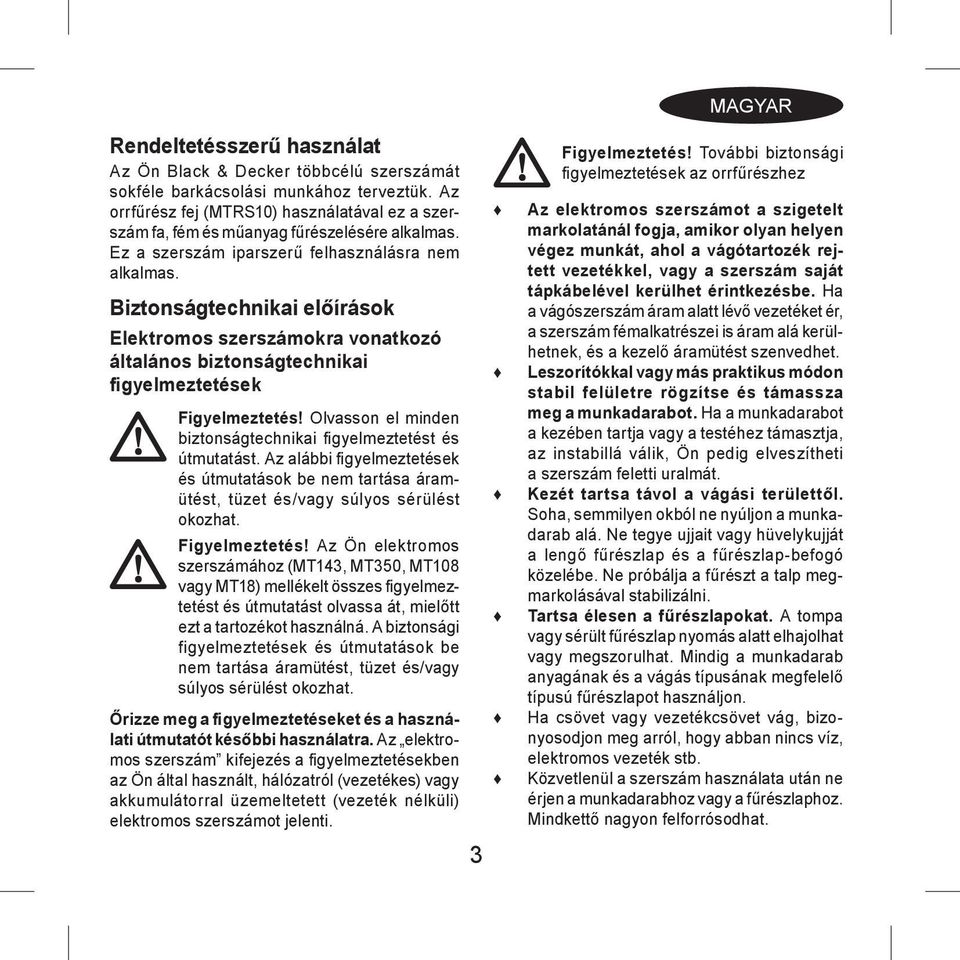

3 MAGYAR Rendeltetésszerű használat Az Ön Black & Decker többcélú szerszámát sokféle barkácsolási munkához terveztük. Az orrfűrész fej (MTRS10) használatával ez a szerszám fa, fém és műanyag fűrészelésére alkalmas. Ez a szerszám iparszerű felhasználásra nem alkalmas. Biztonságtechnikai előírások Elektromos szerszámokra vonatkozó általános biztonságtechnikai figyelmeztetések Figyelmeztetés! Olvasson el minden biztonságtechnikai fi gyelmeztetést és útmutatást. Az alábbi fi gyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat. Figyelmeztetés! Az Ön elektromos szerszámához (MT143, MT350, MT108 vagy MT18) mellékelt összes fi gyelmeztetést és útmutatást olvassa át, mielőtt ezt a tartozékot használná. A biztonsági figyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetéseket és a használati útmutatót későbbi használatra. Az elektromos szerszám kifejezés a fi gyelmeztetésekben az Ön által használt, hálózatról (vezetékes) vagy akkumulátorral üzemeltetett (vezeték nélküli) elektromos szerszámot jelenti. 3 Figyelmeztetés! További biztonsági fi gyelmeztetések az orrfűrészhez Az elektromos szerszámot a szigetelt markolatánál fogja, amikor olyan helyen végez munkát, ahol a vágótartozék rejtett vezetékkel, vagy a szerszám saját tápkábelével kerülhet érintkezésbe. Ha a vágószerszám áram alatt lévő vezetéket ér, a szerszám fémalkatrészei is áram alá kerülhetnek, és a kezelő áramütést szenvedhet. Leszorítókkal vagy más praktikus módon stabil felületre rögzítse és támassza meg a munkadarabot. Ha a munkadarabot a kezében tartja vagy a testéhez támasztja, az instabillá válik, Ön pedig elveszítheti a szerszám feletti uralmát. Kezét tartsa távol a vágási területtől. Soha, semmilyen okból ne nyúljon a munkadarab alá. Ne tegye ujjait vagy hüvelykujját a lengő fűrészlap és a fűrészlap-befogó közelébe. Ne próbálja a fűrészt a talp megmarkolásával stabilizálni. Tartsa élesen a fűrészlapokat. A tompa vagy sérült fűrészlap nyomás alatt elhajolhat vagy megszorulhat. Mindig a munkadarab anyagának és a vágás típusának megfelelő típusú fűrészlapot használjon. Ha csövet vagy vezetékcsövet vág, bizonyosodjon meg arról, hogy abban nincs víz, elektromos vezeték stb. Közvetlenül a szerszám használata után ne érjen a munkadarabhoz vagy a fűrészlaphoz. Mindkettő nagyon felforrósodhat.

4 Legyen tudatában a rejtett veszélyeknek: tájékozódjon az elektromos- és csővezetékek elhelyezkedéséről, mielőtt belevágna falba, padlóba vagy mennyezetbe. A fűrészlap a kapcsoló elengedése után még egy ideig tovább mozog. Mielőtt leteszi a szerszámot, mindig kapcsolja ki, és várja meg a fűrészlap teljes leállását. Figyelmeztetés! A vágás során keletkező por belégzése és a vele való érintkezés veszélyes lehet a kezelő és az arra járók egészségére. Hordjon a por és gőzök belégzésének megakadályozására készült pormaszkot, és ügyeljen arra, hogy a munkaterületre belépők is viseljenek megfelelő védőeszközöket. A szerszám rendeltetésszerű használatát ebben a kézikönyvben ismertetjük. A kézikönyvben nem ajánlott tartozék vagy kiegészítő használata, illetve itt fel nem sorolt műveletek végzése személyi sérülés és/vagy dologi kár veszélyével jár. Részegységek (A ábra) A bemutatott szerszám MT143 típusú. Ezzel a szerszámfejjel történő használatra más szerszámok is kaphatók. Ez a szerszám az alábbi részegységek némelyikét vagy mindegyikét tartalmazza: 10. Orrfűrész fej 11. Fűrészlap-befogó 12. Fűrészlap-beszorítókar 13. Talp 4 Összeszerelés Figyelmeztetés! Összeszerelés előtt vegye ki az akkumulátort a szerszámból, és bizonyosodjon meg arról, hogy a fűrészlap nincs mozgásban. Használat után a fűrészlap forró lehet. A fűrészlap befogása (A ábra) Testétől távol tartsa a szerszámot. Húzza a fűrészlap-beszorítókart (12) felfelé, hogy a rögzítőszerkezet kioldjon. Illessze bele a fűrészlap szárát teljesen a fűrészlap-befogóba (11). Mozgassa a fűrészlap beszorítókarját (12) lefelé, hogy a rögzítőszerkezet zárjon. Tartsa szem előtt: A fűrészlap felfelé álló fogakkal is beszerelhető, amikor szintre vágást kíván végezni A fűrészlap leszerelése (A ábra) Figyelmeztetés! Égési sérülés veszélye: Közvetlenül használat után ne érjen a fűrészlaphoz. Ha hozzáér, személyi sérülést szenvedhet. Húzza a fűrészlap-beszorítókart (12) felfelé, hogy a rögzítőszerkezet kioldjon. Vegye ki a fűrészlapot A szerszám használata A szerszám be- és kikapcsolása Tartsa szem előtt: Gondoskodjon arról, hogy a forgásirányváltó kapcsoló (2) ne legyen reteszelt helyzetben. A szerszámot a fordulatszám-szabályozós üzemi kapcsoló (1) behúzásával kapcsolhat-

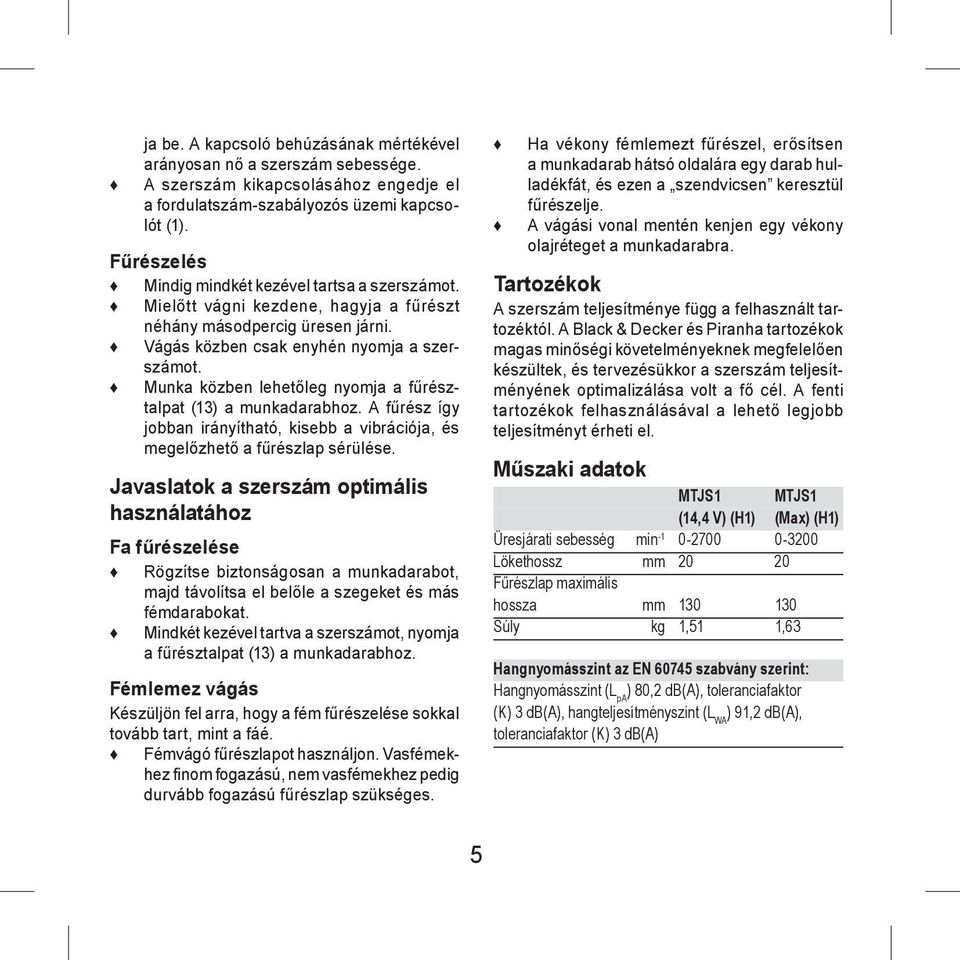

5 ja be. A kapcsoló behúzásának mértékével arányosan nő a szerszám sebessége. A szerszám kikapcsolásához engedje el a fordulatszám-szabályozós üzemi kapcsolót (1). Fűrészelés Mindig mindkét kezével tartsa a szerszámot. Mielőtt vágni kezdene, hagyja a fűrészt néhány másodpercig üresen járni. Vágás közben csak enyhén nyomja a szerszámot. Munka közben lehetőleg nyomja a fűrésztalpat (13) a munkadarabhoz. A fűrész így jobban irányítható, kisebb a vibrációja, és megelőzhető a fűrészlap sérülése. Javaslatok a szerszám optimális használatához Fa fűrészelése Rögzítse biztonságosan a munkadarabot, majd távolítsa el belőle a szegeket és más fémdarabokat. Mindkét kezével tartva a szerszámot, nyomja a fűrésztalpat (13) a munkadarabhoz. Fémlemez vágás Készüljön fel arra, hogy a fém fűrészelése sokkal tovább tart, mint a fáé. Fémvágó fűrészlapot használjon. Vasfémekhez finom fogazású, nem vasfémekhez pedig durvább fogazású fűrészlap szükséges. Ha vékony fémlemezt fűrészel, erősítsen a munkadarab hátsó oldalára egy darab hulladékfát, és ezen a szendvicsen keresztül fűrészelje. A vágási vonal mentén kenjen egy vékony olajréteget a munkadarabra. Tartozékok A szerszám teljesítménye függ a felhasznált tartozéktól. A Black & Decker és Piranha tartozékok magas minőségi követelményeknek megfelelően készültek, és tervezésükkor a szerszám teljesítményének optimalizálása volt a fő cél. A fenti tartozékok felhasználásával a lehető legjobb teljesítményt érheti el. Műszaki adatok MTJS1 MTJS1 (14,4 V) (H1) (Max) (H1) Üresjárati sebesség min Lökethossz mm Fűrészlap maximális hossza mm Súly kg 1,51 1,63 Hangnyomásszint az EN szabvány szerint: Hangnyomásszint (L pa ) 80,2 db(a), toleranciafaktor (K) 3 db(a), hangteljesítményszint (L WA ) 91,2 db(a), toleranciafaktor (K) 3 db(a) 5

6 Súlyozott effektív rezgésgyorsulás összértéke (triax vektorösszeg) az EN szabvány alapján: Deszka vágásánál (a h, B ) 8,0 m/s², toleranciafaktor (K) 1,5 m/s², Fagerendák vágásánál (a h, WB ) 7,7 m/s², toleranciafaktor (K) 1,5 m/s² Az Önhöz legközelebbi márkaszerviz címét a Magyarországi Képviselettől vagy ebből a kézikönyvből tudhatja meg. A szervizzel kapcsolatosan a következő Internet oldalon is felvilágosítást kaphat: Kérjük, látogasson el honlapunkra ( és regisztrálja új Вlack & Decker termékét, hogy új termékeinkről és különleges ajánlatainkról naprakész információkkal láthassuk el. A Вlack & Decker márkával és termékkínálatunkkal kapcsolatos információkat ezen a honlapon tekintheti meg: CE megfelelőségi nyilatkozat GÉPEKRE VONATKOZÓ IRÁNYELV MTRS10 A Black & Decker kijelenti, hogy a Műszaki adatok" című fejezetben ismertetett termékek megfelelnek a következő irányelveknek és szabványoknak: 2006/42/EK, EN , EN , EN Ezek a termékek a 2004/108/EK és a 2011/65/ EU irányelveknek is megfelelnek. További tájékoztatásért forduljon a Stanley Europe vállalathoz a következőkben megadott vagy a kézikönyv végén megtalálható elérhetőségeken. Az aláírás tulajdonosa a műszaki adatok öszszeállításáért felelős személy; nyilatkozatát a Black & Decker vállalat nevében adja. Kevin Hewitt alelnök Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Egyesült Királyság 2013/08/15 6

7 BLACK & DECKER JÓTÁLLÁSI FELTÉTELEK Gratulálunk Önnek ennek az értékes Black & Decker készülék megvásárlásához. Azon termékeinkre, amelyet fogyasztói szerz dés keretében háztartási, hobby célra vásárolnak 24 hónap jótállást biztosítunk. A termék iparszer használatra nem alkalmas! A jótállás a fogyasztó törvényb l ered jogait nem érinti. 1) A Stanley Black & Decker Hungary Kft. kötelezettséget vállal arra, hogy a jótállás keretében végzett javításokat a 49/2003. (VII.30.) GKM rendelet és a 151/2003. (IX.22.) Korm. rendelet szerint végzi a jótállás teljes id tartama alatt. a) A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti, ezért azt rizze meg. b) Vásárláskor a forgalmazónak (keresked nek) a jótállási jegyen fel kell tüntetnie a termék típusát, gyártási számát, továbbá amennyiben van ilyen azonosításra alkalmas részeinek meghatározását, illetve a vásárlás id pontját. A jótállási jegyet a forgalmazó (keresked ) nevében eljáró személynek alá kell írnia és a kereskedés azonosítására alkalmas tartalmú (minimum cégnév, üzlet címe) bélyegz vel olvashatóan le kell bélyegezni. Kérjük, kísérje gyelemmel a jótállási jegy megfelel érvényesítését, mivel a kijelölt szervizeknél a jótállási igény csak érvényes jótállási jeggyel érvényesíthet. Amennyiben a jótállási jegy szabálytalanul került kiállításra, jótállási igényével kérjük forduljon a terméket az Ön részére értékesít partnerünkhöz (keresked höz). A jótállási jegy szabálytalan kiállítása vagy a fogyasztó részére történ átadás elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. Kérjük, hogy a jótállási jegyen kívül a nyugtát vagy számlát is szíveskedjen meg rizni a gyorsabb és hatékonyabb ügyintézés érdekében. c) Elveszett jótállási jegyet csak a fogyasztói szerz dés létrejöttét igazoló nyugta vagy számla ellenében tudunk pótolni! 2) Nem terjed ki a jótállás: a) amennyiben a hiba oka rendeltetésellenes, illetve a mellékelt magyar nyelv használati kezelési útmutatóban foglaltaktól eltér használat, átalakítás, szakszer tlen kezelés, helytelen tárolás, elemi kár vagy egyéb a vásárlás után a fogyasztó érdekkörében keletkezett ok; b) amennyiben a terméket iparszer (professzionális) célokra használták, kölcsönzési szolgáltatás nyújtásához használták fel (nem fogyasztói szerz dés); c) azon alkatrészekre, amelyek esetében a meghibásodás a jótállási id n belüli rendeltetésszer használat mellett az alkatrészek természetes elhasználódása, kopása miatt következett be (így különösen: f részlánc, f részlap, gyalukés, meghatószíj, csapágyak, szénkefe, csillagkerék); d) a készülék túlterhelése miatt jelentkez hibákra, amelyek a hajtóm meghibásodásához, vagy egyéb ebb l adódó károkhoz vezetnek; e) a termék nem hivatalos szervizben történt javításából ered hibákra; f) az olyan károsodásokra, amelyek nem eredeti Black & Decker kiegészít készülékek és tartozékok használatából adódnak amennyiben a szakszerviz bizonyítja, hogy a hiba a fenti okok valamelyikére vezethet vissza. zst ) A fogyasztó a kijavítás iránti igényét a forgalmazónál, illetve a jótállási jegyen feltüntetett javítószolgálatnál érvényesítheti. a) Meghosszabbodik a jótállási id a kijavítási id azon részével, amely alatt a fogyasztó a terméket nem tudta rendeltetésszer en használni. b) A jótállási jog érvényesíthet ségének határideje a terméknek vagy jelent sebb részének (motor állórész, forgórész, elektronika) kijavítása vagy kicserélése esetén a kicserélt, kijavított termékre (jelent sebb részére), valamint a kijavítás következményeként jelentkez hiba tekintetében újból kezd dik. c) Ha a fogyasztási cikk a vásárlástól (üzembe helyezést l) számított három munkanapon belül meghibásodik, a fogyasztó kérheti annak kicserélését feltéve, hogy a meghibásodás a rendeltetésszer használatot akadályozza. A Stanley Black & Decker Hungary Kft. a hiba létezése, illetve annak megállapítása céljából, hogy a hiba a rendeltetésszer használatot akadályozza, fenntartja a jogot a hibás termék bevizsgálására. d) Amennyiben a jótállási igény bejelentését követ en az igény teljesíthet ségér l azonnal nem nyilatkozunk, úgy három munkanapon belül kell értesítenünk a fogyasztót a reklamáció intézésének módjáról. e) Ha a csere nem lehetséges, m szakilag hasonló készülék kerül felajánlásra, vagy vissza zetésre kerül a vételár. 4) A jótállás alapján történ javítás során a forgalmazónak (keresked nek) törekednie kell arra, hogy a kijavítást legfeljebb 15 napon belül megfelel min ségben elvégezze, elvégeztesse. A jótállás keretébe tartozó javítás esetén a forgalmazó, illetve a javítószolgálat a jótállási jegyen köteles feltüntetni: a javítási igény bejelentésének és a javításra átvétel id pontját, a hiba okát a javítás módját a termék fogyasztó részére történ visszaadásának id pontját, a jótállás kijavítás id tartamával meghosszabbított új határidejét. A termék meghibásodása esetén a fogyasztót az alábbi jogok illetik meg: Els sorban - választása szerint - kijavítást vagy kicserélést követelhet. A csereigény akkor megalapozott, ha a termék a fogyasztónak okozott jelent s kényelmetlenség nélkül, megfelel min ségben és ésszer határid n belül, értékcsökkenés nélkül nem javítható ki, vagy nem kerül kijavításra. Ha az el írt módon történ kijavításra, illetve kicserélésre vonatkozó kötelezettségének a forgalmazó nem tud eleget tenni, a fogyasztó választása szerint megfelel árleszállítást igényelhet vagy elállhat a szerz dést l (a hibás áru visszaszolgáltatásával egyidej leg kérheti a nyugtán vagy számlán feltüntetett bruttó vételár visszatérítését). Jelentéktelen hiba miatt elállásnak nincs helye! Kérjük, hogy a hiba felfedezését követ legrövidebb id n belül szíveskedjen azt a szervizben vagy a forgalmazónál bejelenteni. A kijavítást vagy kicserélést - a dolog tulajdonságaira és a fogyasztó által elvárható rendeltetésére gyelemmel - megfelel határid n belül, a fogyasztónak okozott jelent s kényelmetlenség nélkül kell elvégezni. A fogyasztó a kijavítás iránti igényét a jótállási jegyen feltüntetett javítószolgálatnál, illetve a forgalmazó (keresked ) üzletében érvényesítheti. Gyártó: Forgalmazó: Black & Decker Europe, Stanley Black & Decker Hungary Kft 210 Bath Road, Slough, Budapest, Berkshire, SL13YD, Mészáros u. 58/B Egyesült Királyság

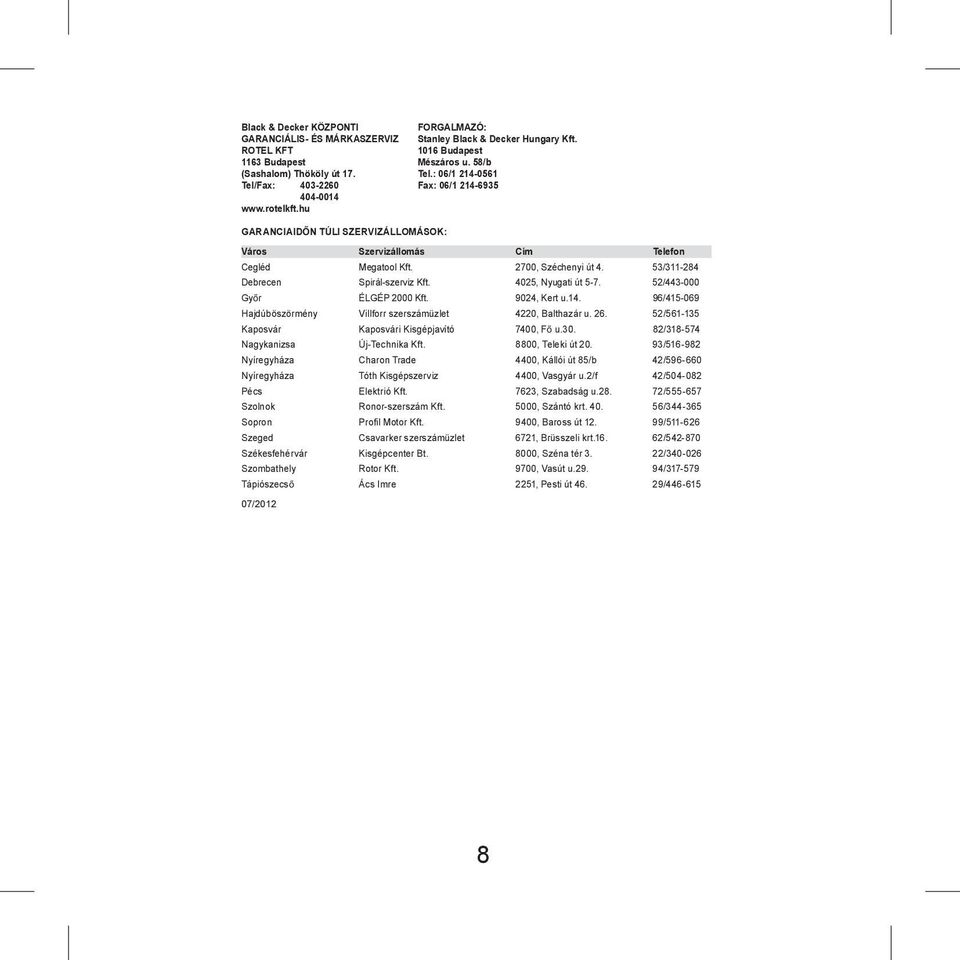

8 Black & Decker KÖZPONTI FORGALMAZÓ: GARANCIÁLIS- ÉS MÁRKASZERVIZ Stanley Black & Decker Hungary Kft. ROTEL KFT 1016 Budapest Mészáros u. 58/b 1163 Budapest (Sashalom) Thököly út 17. Tel.: 06/ Tel/Fax: Fax: 06/ GARANCIAID N TÚLI SZERVIZÁLLOMÁSOK: Város Szervizállomás Cím Telefon Cegléd Megatool Kft. 2700, Széchenyi út 4. 53/ Debrecen Spirál-szerviz Kft. 4025, Nyugati út / Gy r ÉLGÉP 2000 Kft. 9024, Kert u / Hajdúböszörmény Villforr szerszámüzlet 4220, Balthazár u / Kaposvár Kaposvári Kisgépjavító 7400, F u / Nagykanizsa Új-Technika Kft. 8800, Teleki út / Nyíregyháza Charon Trade 4400, Kállói út 85/b 42/ Nyíregyháza Tóth Kisgépszerviz 4400, Vasgyár u.2/f 42/ Pécs Elektrió Kft. 7623, Szabadság u / Szolnok Ronor-szerszám Kft. 5000, Szántó krt / Sopron Pro l Motor Kft. 9400, Baross út / Szeged Csavarker szerszámüzlet 6721, Brüsszeli krt / Székesfehérvár Kisgépcenter Bt. 8000, Széna tér 3. 22/ Szombathely Rotor Kft. 9700, Vasút u / Tápiószecs Ács Imre 2251, Pesti út / /2012 8

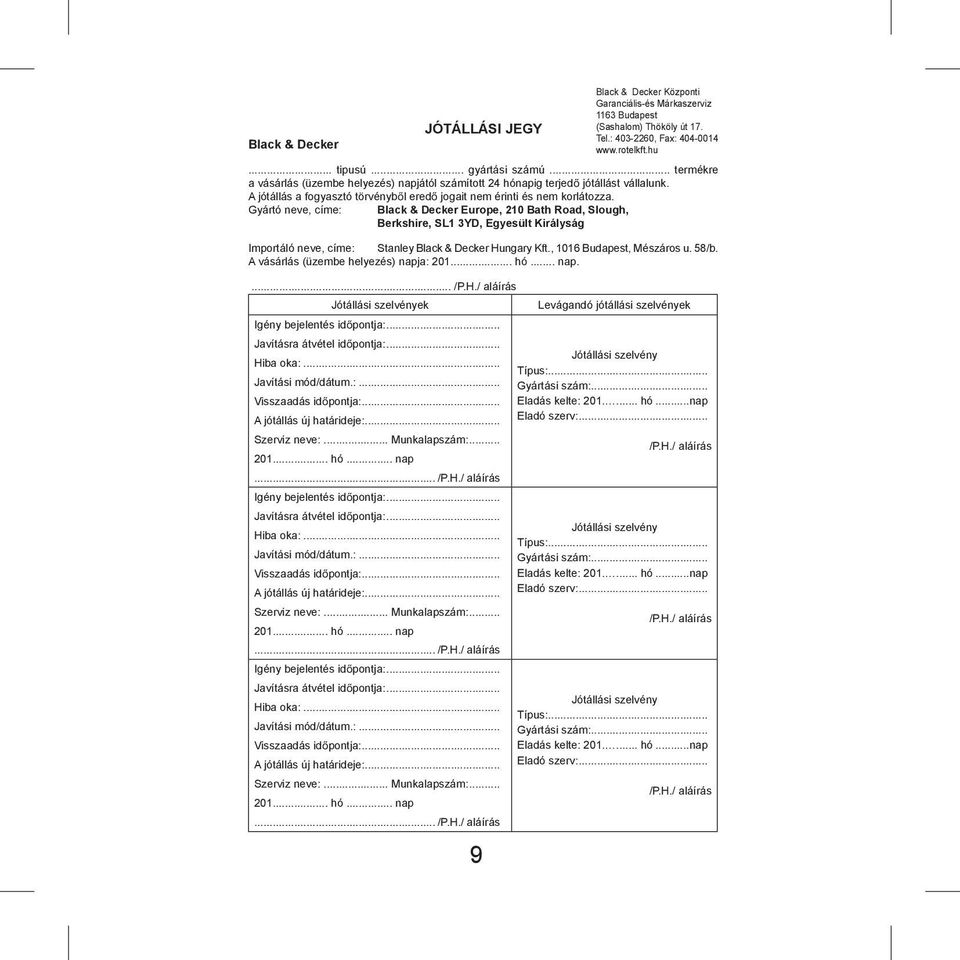

9 Black & Decker JÓTÁLLÁSI JEGY... tipusú... gyártási számú... termékre a vásárlás (üzembe helyezés) napjától számított 24 hónapig terjed jótállást vállalunk. A jótállás a fogyasztó törvényb l ered jogait nem érinti és nem korlátozza. Gyártó neve, címe: Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD, Egyesült Királyság Importáló neve, címe: Stanley Black & Decker Hungary Kft., 1016 Budapest, Mészáros u. 58/b. A vásárlás (üzembe helyezés) napja: hó... nap.... /P.H./ aláírás Jótállási szelvények Levágandó jótállási szelvények Igény bejelentés id pontja:... Javításra átvétel id pontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás id pontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Igény bejelentés id pontja:... Javításra átvétel id pontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás id pontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Igény bejelentés id pontja:... Javításra átvétel id pontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás id pontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás 9 Black & Decker Központi Garanciális-és Márkaszerviz 1163 Budapest (Sashalom) Thököly út 17. Tel.: , Fax: Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás

10 10

11 CZ ZÁRU NÍ LIST PL KARTA GWARANCYJNA H JÓTÁLLÁSI JEGY SK ZÁRU NÝ LIST CZ H m síc hónap 24 PL miesi ce SK mesiacov CZ Výrobní kód Datum prodeje H Gyári szám A vásárlás napja PL Numer seryjny Data sprzeda y SK íslo série Dátum predaja Razítko prodejny Podpis Pecsét helye Aláírás Stempel Podpis Pe iatka predajne Podpis

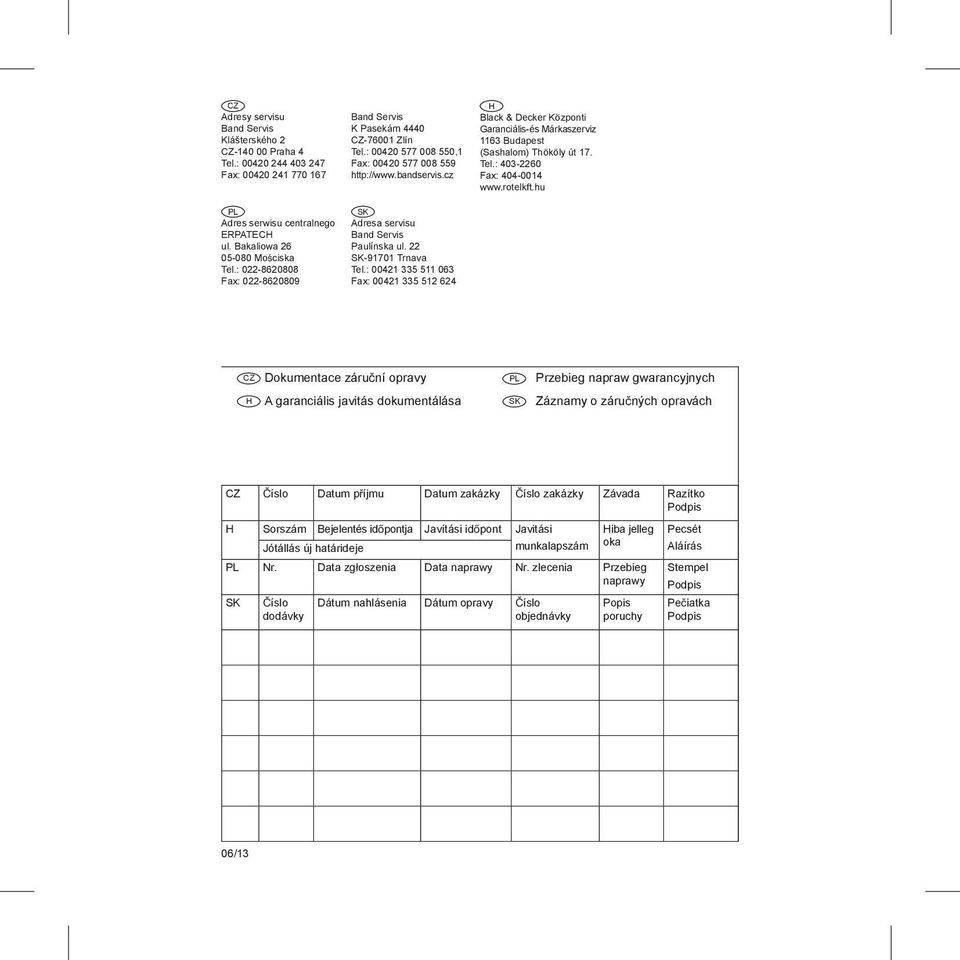

12 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: ,1 Fax: H Black & Decker Központi Garanciális-és Márkaszerviz 1163 Budapest (Sashalom) Thököly út 17. Tel.: Fax: PL Adres serwisu centralnego ERPATECH ul. Bakaliowa Mo ciska Tel.: Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: Fax: CZ Dokumentace záru ní opravy PL Przebieg napraw gwarancyjnych H A garanciális javitás dokumentálása SK Záznamy o záru ných opravách CZ íslo Datum p íjmu Datum zakázky íslo zakázky Závada Razítko Podpis H Sorszám Bejelentés id pontja Javítási id pont Javitási Jótállás új határideje munkalapszám Hiba jelleg oka PL Nr. Data zg oszenia Data naprawy Nr. zlecenia Przebieg naprawy SK íslo dodávky Dátum nahlásenia Dátum opravy íslo objednávky Popis poruchy Pecsét Aláírás Stempel Podpis Pe iatka Podpis 06/13
