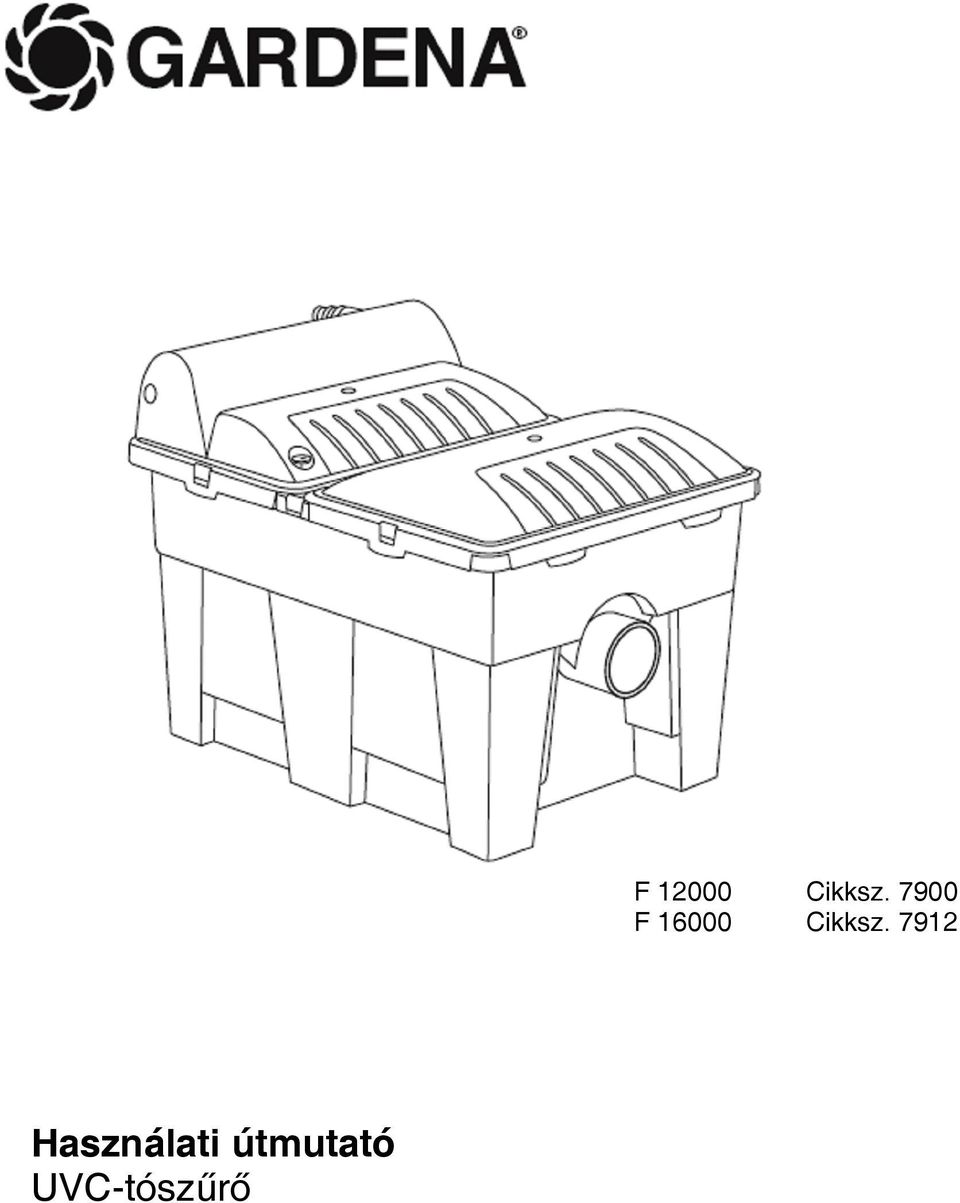

1 Használati útmutató UVC-tószűrő F Cikksz F Cikksz. 7912

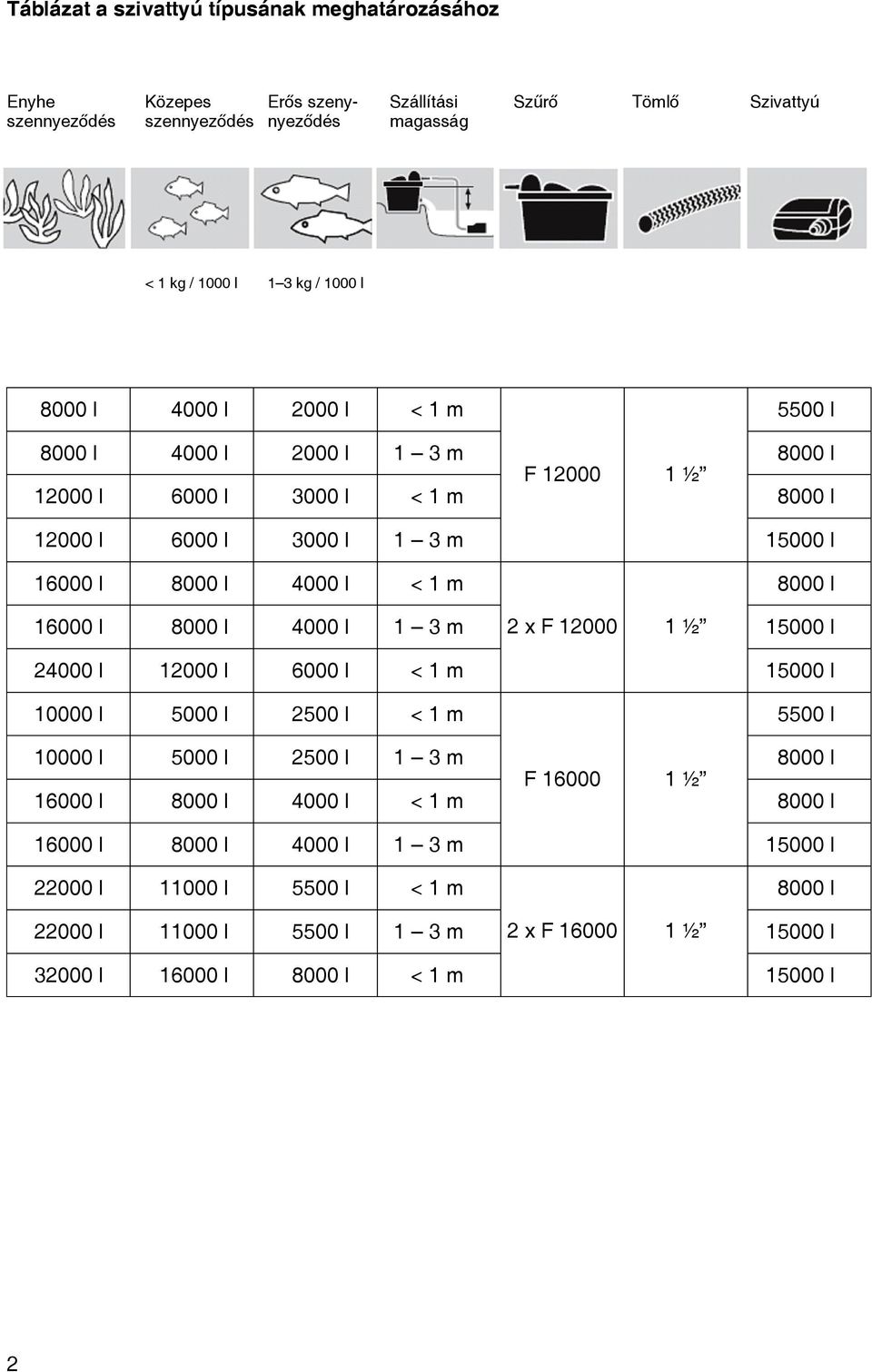

2 Táblázat a szivattyú típusának meghatározásához Enyhe Közepes Erős szeny- Szállítási Szűrő Tömlő Szivattyú szennyeződés szennyeződés nyeződés magasság < 1 kg / 1000 l 1 3 kg / 1000 l 8000 l 4000 l 2000 l < 1 m 5500 l 8000 l 4000 l 2000 l 1 3 m 8000 l F ½ l 6000 l 3000 l < 1 m 8000 l l 6000 l 3000 l 1 3 m l l 8000 l 4000 l < 1 m 8000 l l 8000 l 4000 l 1 3 m 2 x F ½ l l l 6000 l < 1 m l l 5000 l 2500 l < 1 m 5500 l l 5000 l 2500 l 1 3 m 8000 l F ½ l 8000 l 4000 l < 1 m 8000 l l 8000 l 4000 l 1 3 m l l l 5500 l < 1 m 8000 l l l 5500 l 1 3 m 2 x F ½ l l l 8000 l < 1 m l 2

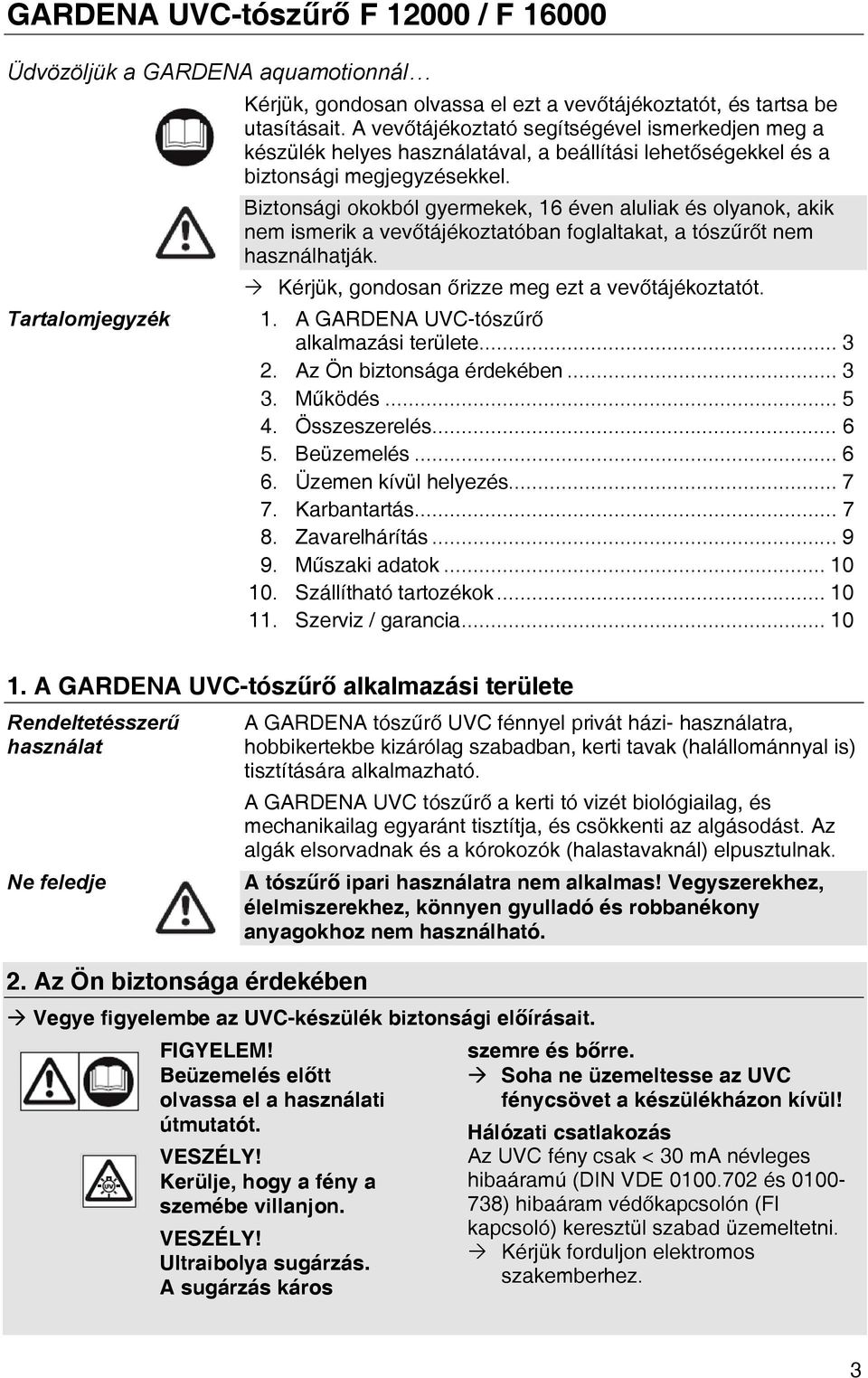

3 GARDENA UVC-tószűrő F / F Üdvözöljük a GARDENA aquamotionnál Tartalomjegyzék Kérjük, gondosan olvassa el ezt a vevőtájékoztatót, és tartsa be utasításait. A vevőtájékoztató segítségével ismerkedjen meg a készülék helyes használatával, a beállítási lehetőségekkel és a biztonsági megjegyzésekkel. Biztonsági okokból gyermekek, 16 éven aluliak és olyanok, akik nem ismerik a vevőtájékoztatóban foglaltakat, a tószűrőt nem használhatják. Ò Kérjük, gondosan őrizze meg ezt a vevőtájékoztatót. 1. A GARDENA UVC-tószűrő alkalmazási területe Az Ön biztonsága érdekében Működés Összeszerelés Beüzemelés Üzemen kívül helyezés Karbantartás Zavarelhárítás Műszaki adatok Szállítható tartozékok Szerviz / garancia A GARDENA UVC-tószűrő alkalmazási területe Rendeltetésszerű használat Ne feledje 2. Az Ön biztonsága érdekében A GARDENA tószűrő UVC fénnyel privát házi- használatra, hobbikertekbe kizárólag szabadban, kerti tavak (halállománnyal is) tisztítására alkalmazható. A GARDENA UVC tószűrő a kerti tó vizét biológiailag, és mechanikailag egyaránt tisztítja, és csökkenti az algásodást. Az algák elsorvadnak és a kórokozók (halastavaknál) elpusztulnak. A tószűrő ipari használatra nem alkalmas! Vegyszerekhez, élelmiszerekhez, könnyen gyulladó és robbanékony anyagokhoz nem használható. Ò Vegye figyelembe az UVC-készülék biztonsági előírásait. FIGYELEM! Beüzemelés előtt olvassa el a használati útmutatót. VESZÉLY! Kerülje, hogy a fény a szemébe villanjon. VESZÉLY! Ultraibolya sugárzás. A sugárzás káros szemre és bőrre. Ò Soha ne üzemeltesse az UVC fénycsövet a készülékházon kívül! Hálózati csatlakozás Az UVC fény csak < 30 ma névleges hibaáramú (DIN VDE és ) hibaáram védőkapcsolón (FI kapcsoló) keresztül szabad üzemeltetni. Ò Kérjük forduljon elektromos szakemberhez. 3

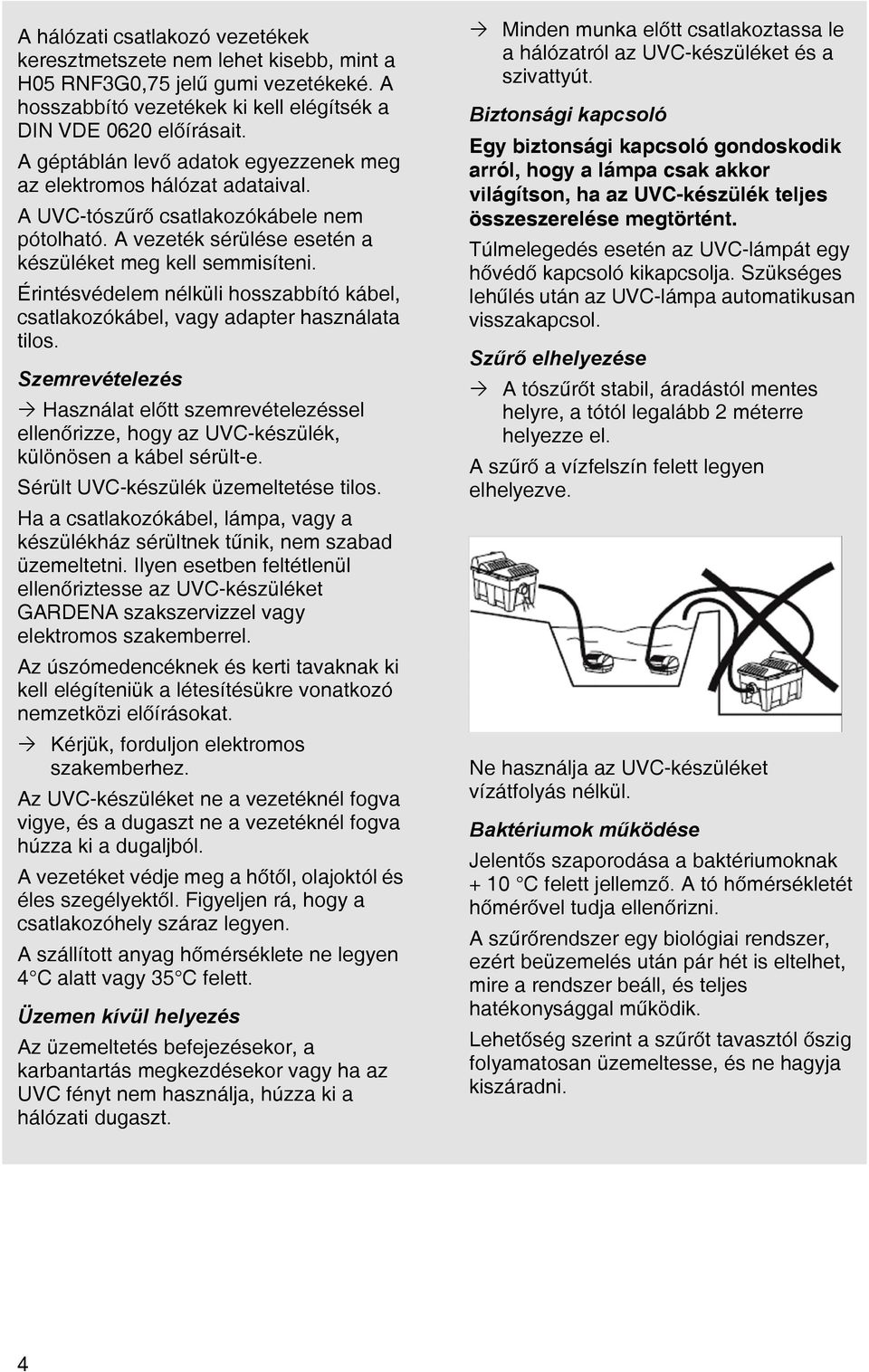

4 A hálózati csatlakozó vezetékek keresztmetszete nem lehet kisebb, mint a H05 RNF3G0,75 jelű gumi vezetékeké. A hosszabbító vezetékek ki kell elégítsék a DIN VDE 0620 előírásait. A géptáblán levő adatok egyezzenek meg az elektromos hálózat adataival. A UVC-tószűrő csatlakozókábele nem pótolható. A vezeték sérülése esetén a készüléket meg kell semmisíteni. Érintésvédelem nélküli hosszabbító kábel, csatlakozókábel, vagy adapter használata tilos. Szemrevételezés Ò Használat előtt szemrevételezéssel ellenőrizze, hogy az UVC-készülék, különösen a kábel sérült-e. Sérült UVC-készülék üzemeltetése tilos. Ha a csatlakozókábel, lámpa, vagy a készülékház sérültnek tűnik, nem szabad üzemeltetni. Ilyen esetben feltétlenül ellenőriztesse az UVC-készüléket GARDENA szakszervizzel vagy elektromos szakemberrel. Az úszómedencéknek és kerti tavaknak ki kell elégíteniük a létesítésükre vonatkozó nemzetközi előírásokat. Ò Kérjük, forduljon elektromos szakemberhez. Az UVC-készüléket ne a vezetéknél fogva vigye, és a dugaszt ne a vezetéknél fogva húzza ki a dugaljból. A vezetéket védje meg a hőtől, olajoktól és éles szegélyektől. Figyeljen rá, hogy a csatlakozóhely száraz legyen. A szállított anyag hőmérséklete ne legyen 4 C alatt vagy 35 C felett. Üzemen kívül helyezés Az üzemeltetés befejezésekor, a karbantartás megkezdésekor vagy ha az UVC fényt nem használja, húzza ki a hálózati dugaszt. Ò Minden munka előtt csatlakoztassa le a hálózatról az UVC-készüléket és a szivattyút. Biztonsági kapcsoló Egy biztonsági kapcsoló gondoskodik arról, hogy a lámpa csak akkor világítson, ha az UVC-készülék teljes összeszerelése megtörtént. Túlmelegedés esetén az UVC-lámpát egy hővédő kapcsoló kikapcsolja. Szükséges lehűlés után az UVC-lámpa automatikusan visszakapcsol. Szűrő elhelyezése Ò A tószűrőt stabil, áradástól mentes helyre, a tótól legalább 2 méterre helyezze el. A szűrő a vízfelszín felett legyen elhelyezve. Ne használja az UVC-készüléket vízátfolyás nélkül. Baktériumok működése Jelentős szaporodása a baktériumoknak + 10 C felett jellemző. A tó hőmérsékletét hőmérővel tudja ellenőrizni. A szűrőrendszer egy biológiai rendszer, ezért beüzemelés után pár hét is eltelhet, mire a rendszer beáll, és teljes hatékonysággal működik. Lehetőség szerint a szűrőt tavasztól őszig folyamatosan üzemeltesse, és ne hagyja kiszáradni. 4

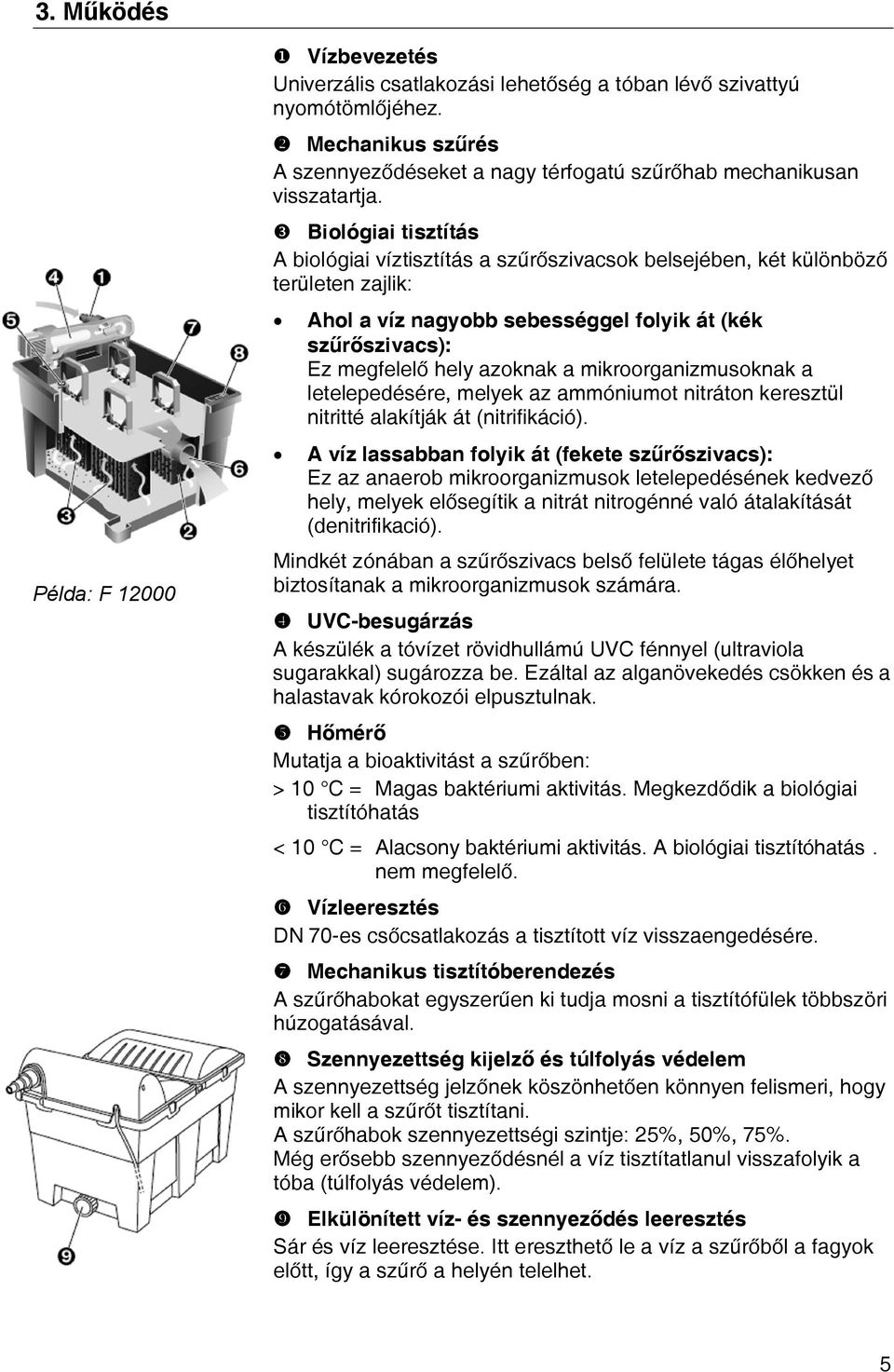

5 3. Működés Példa: F u Vízbevezetés Univerzális csatlakozási lehetőség a tóban lévő szivattyú nyomótömlőjéhez. v Mechanikus szűrés A szennyeződéseket a nagy térfogatú szűrőhab mechanikusan visszatartja. w Biológiai tisztítás A biológiai víztisztítás a szűrőszivacsok belsejében, két különböző területen zajlik: Ahol a víz nagyobb sebességgel folyik át (kék szűrőszivacs): Ez megfelelő hely azoknak a mikroorganizmusoknak a letelepedésére, melyek az ammóniumot nitráton keresztül nitritté alakítják át (nitrifikáció). A víz lassabban folyik át (fekete szűrőszivacs): Ez az anaerob mikroorganizmusok letelepedésének kedvező hely, melyek elősegítik a nitrát nitrogénné való átalakítását (denitrifikació). Mindkét zónában a szűrőszivacs belső felülete tágas élőhelyet biztosítanak a mikroorganizmusok számára. x UVC-besugárzás A készülék a tóvízet rövidhullámú UVC fénnyel (ultraviola sugarakkal) sugározza be. Ezáltal az alganövekedés csökken és a halastavak kórokozói elpusztulnak. y Hőmérő Mutatja a bioaktivitást a szűrőben: > 10 C = Magas baktériumi aktivitás. Megkezdődik a biológiai tisztítóhatás < 10 C = Alacsony baktériumi aktivitás. A biológiai tisztítóhatás. nem megfelelő. z Vízleeresztés DN 70-es csőcsatlakozás a tisztított víz visszaengedésére. { Mechanikus tisztítóberendezés A szűrőhabokat egyszerűen ki tudja mosni a tisztítófülek többszöri húzogatásával. Szennyezettség kijelző és túlfolyás védelem A szennyezettség jelzőnek köszönhetően könnyen felismeri, hogy mikor kell a szűrőt tisztítani. A szűrőhabok szennyezettségi szintje: 25%, 50%, 75%. Még erősebb szennyeződésnél a víz tisztítatlanul visszafolyik a tóba (túlfolyás védelem). } Elkülönített víz- és szennyeződés leeresztés Sár és víz leeresztése. Itt ereszthető le a víz a szűrőből a fagyok előtt, így a szűrő a helyén telelhet. 5

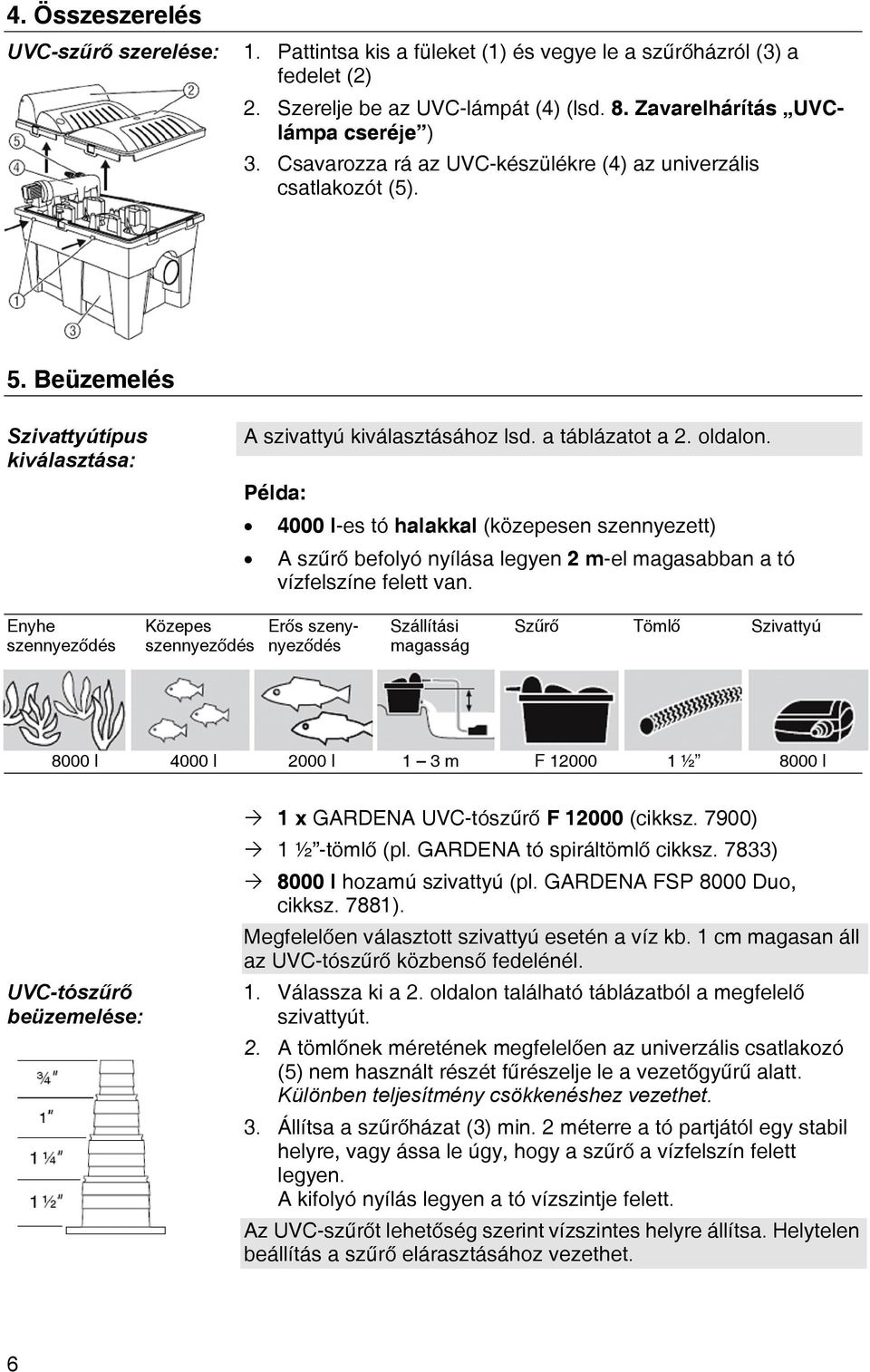

6 4. Összeszerelés UVC-szűrő szerelése: 1. Pattintsa kis a füleket (1) és vegye le a szűrőházról (3) a fedelet (2) 2. Szerelje be az UVC-lámpát (4) (lsd. 8. Zavarelhárítás UVClámpa cseréje ) 3. Csavarozza rá az UVC-készülékre (4) az univerzális csatlakozót (5). 5. Beüzemelés Szivattyútípus kiválasztása: A szivattyú kiválasztásához lsd. a táblázatot a 2. oldalon. Példa: 4000 l-es tó halakkal (közepesen szennyezett) A szűrő befolyó nyílása legyen 2 m-el magasabban a tó vízfelszíne felett van. Enyhe Közepes Erős szeny- Szállítási Szűrő Tömlő Szivattyú szennyeződés szennyeződés nyeződés magasság 8000 l 4000 l 2000 l 1 3 m F ½ 8000 l Ò 1 x GARDENA UVC-tószűrő F (cikksz. 7900) Ò 1 ½ -tömlő (pl. GARDENA tó spiráltömlő cikksz. 7833) Ò 8000 l hozamú szivattyú (pl. GARDENA FSP 8000 Duo, cikksz. 7881). Megfelelően választott szivattyú esetén a víz kb. 1 cm magasan áll az UVC-tószűrő közbenső fedelénél. UVC-tószűrő 1. Válassza ki a 2. oldalon található táblázatból a megfelelő beüzemelése: szivattyút. 2. A tömlőnek méretének megfelelően az univerzális csatlakozó (5) nem használt részét fűrészelje le a vezetőgyűrű alatt. Különben teljesítmény csökkenéshez vezethet. 3. Állítsa a szűrőházat (3) min. 2 méterre a tó partjától egy stabil helyre, vagy ássa le úgy, hogy a szűrő a vízfelszín felett legyen. A kifolyó nyílás legyen a tó vízszintje felett. Az UVC-szűrőt lehetőség szerint vízszintes helyre állítsa. Helytelen beállítás a szűrő elárasztásához vezethet. 6

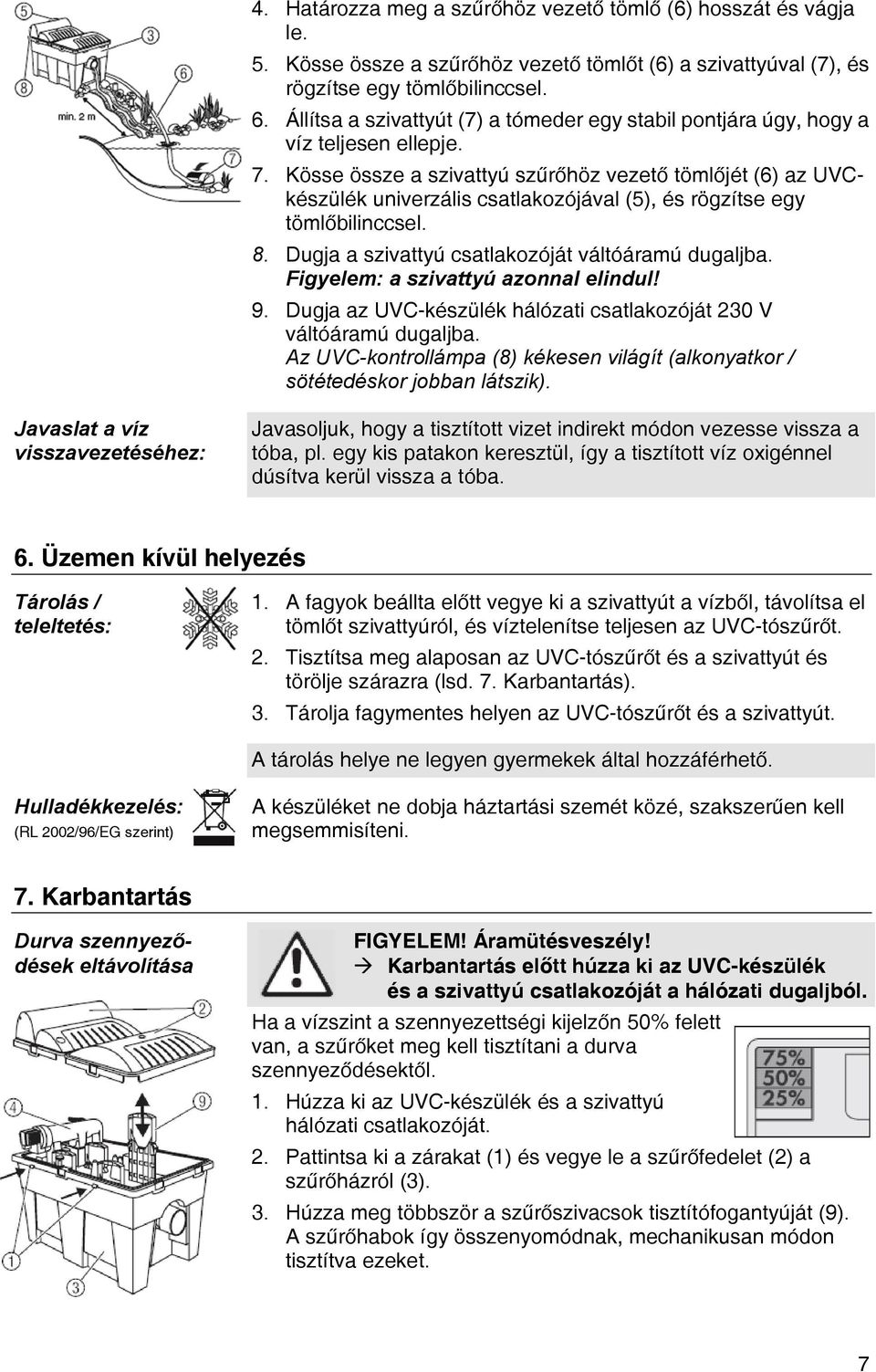

7 4. Határozza meg a szűrőhöz vezető tömlő (6) hosszát és vágja le. 5. Kösse össze a szűrőhöz vezető tömlőt (6) a szivattyúval (7), és rögzítse egy tömlőbilinccsel. 6. Állítsa a szivattyút (7) a tómeder egy stabil pontjára úgy, hogy a víz teljesen ellepje. 7. Kösse össze a szivattyú szűrőhöz vezető tömlőjét (6) az UVCkészülék univerzális csatlakozójával (5), és rögzítse egy tömlőbilinccsel. 8. Dugja a szivattyú csatlakozóját váltóáramú dugaljba. Figyelem: a szivattyú azonnal elindul! 9. Dugja az UVC-készülék hálózati csatlakozóját 230 V váltóáramú dugaljba. Az UVC-kontrollámpa (8) kékesen világít (alkonyatkor / sötétedéskor jobban látszik). Javaslat a víz visszavezetéséhez: Javasoljuk, hogy a tisztított vizet indirekt módon vezesse vissza a tóba, pl. egy kis patakon keresztül, így a tisztított víz oxigénnel dúsítva kerül vissza a tóba. 6. Üzemen kívül helyezés Tárolás / 1. A fagyok beállta előtt vegye ki a szivattyút a vízből, távolítsa el teleltetés: tömlőt szivattyúról, és víztelenítse teljesen az UVC-tószűrőt. 2. Tisztítsa meg alaposan az UVC-tószűrőt és a szivattyút és törölje szárazra (lsd. 7. Karbantartás). 3. Tárolja fagymentes helyen az UVC-tószűrőt és a szivattyút. A tárolás helye ne legyen gyermekek által hozzáférhető. Hulladékkezelés: (RL 2002/96/EG szerint) A készüléket ne dobja háztartási szemét közé, szakszerűen kell megsemmisíteni. 7. Karbantartás Durva szennyeződések eltávolítása FIGYELEM! Áramütésveszély! Ò Karbantartás előtt húzza ki az UVC-készülék és a szivattyú csatlakozóját a hálózati dugaljból. Ha a vízszint a szennyezettségi kijelzőn 50% felett van, a szűrőket meg kell tisztítani a durva szennyeződésektől. 1. Húzza ki az UVC-készülék és a szivattyú hálózati csatlakozóját. 2. Pattintsa ki a zárakat (1) és vegye le a szűrőfedelet (2) a szűrőházról (3). 3. Húzza meg többször a szűrőszivacsok tisztítófogantyúját (9). A szűrőhabok így összenyomódnak, mechanikusan módon tisztítva ezeket. 7

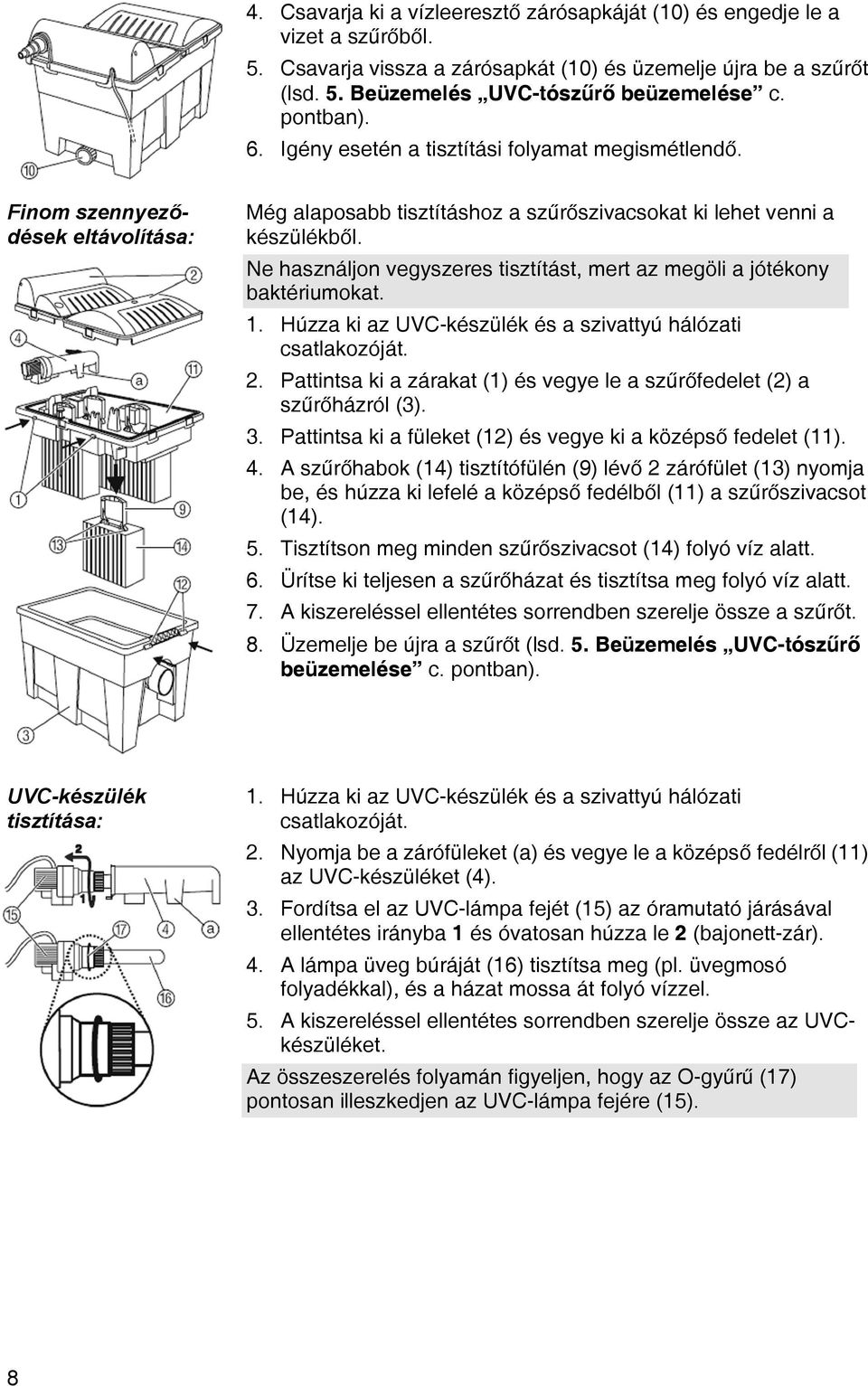

8 4. Csavarja ki a vízleeresztő zárósapkáját (10) és engedje le a vizet a szűrőből. 5. Csavarja vissza a zárósapkát (10) és üzemelje újra be a szűrőt (lsd. 5. Beüzemelés UVC-tószűrő beüzemelése c. pontban). 6. Igény esetén a tisztítási folyamat megismétlendő. Finom szennyeződések eltávolítása: Még alaposabb tisztításhoz a szűrőszivacsokat ki lehet venni a készülékből. Ne használjon vegyszeres tisztítást, mert az megöli a jótékony baktériumokat. 1. Húzza ki az UVC-készülék és a szivattyú hálózati csatlakozóját. 2. Pattintsa ki a zárakat (1) és vegye le a szűrőfedelet (2) a szűrőházról (3). 3. Pattintsa ki a füleket (12) és vegye ki a középső fedelet (11). 4. A szűrőhabok (14) tisztítófülén (9) lévő 2 zárófület (13) nyomja be, és húzza ki lefelé a középső fedélből (11) a szűrőszivacsot (14). 5. Tisztítson meg minden szűrőszivacsot (14) folyó víz alatt. 6. Ürítse ki teljesen a szűrőházat és tisztítsa meg folyó víz alatt. 7. A kiszereléssel ellentétes sorrendben szerelje össze a szűrőt. 8. Üzemelje be újra a szűrőt (lsd. 5. Beüzemelés UVC-tószűrő beüzemelése c. pontban). UVC-készülék 1. Húzza ki az UVC-készülék és a szivattyú hálózati tisztítása: csatlakozóját. 2. Nyomja be a zárófüleket (a) és vegye le a középső fedélről (11) az UVC-készüléket (4). 3. Fordítsa el az UVC-lámpa fejét (15) az óramutató járásával ellentétes irányba 1 és óvatosan húzza le 2 (bajonett-zár). 4. A lámpa üveg búráját (16) tisztítsa meg (pl. üvegmosó folyadékkal), és a házat mossa át folyó vízzel. 5. A kiszereléssel ellentétes sorrendben szerelje össze az UVCkészüléket. Az összeszerelés folyamán figyeljen, hogy az O-gyűrű (17) pontosan illeszkedjen az UVC-lámpa fejére (15). 8

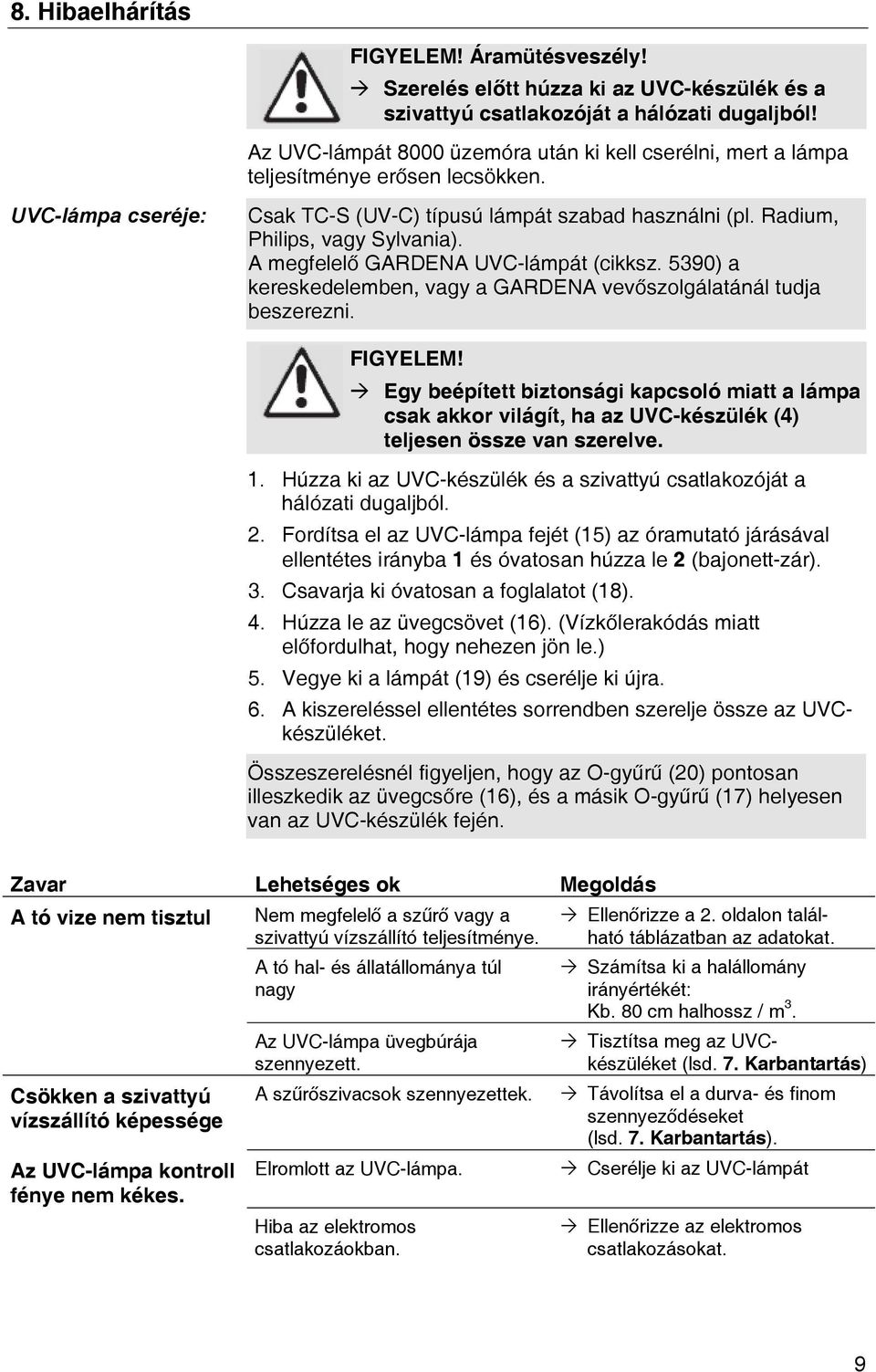

9 8. Hibaelhárítás FIGYELEM! Áramütésveszély! à Szerelés előtt húzza ki az UVC-készülék és a szivattyú csatlakozóját a hálózati dugaljból! Az UVC-lámpát 8000 üzemóra után ki kell cserélni, mert a lámpa teljesítménye erősen lecsökken. UVC-lámpa cseréje: Csak TC-S (UV-C) típusú lámpát szabad használni (pl. Radium, Philips, vagy Sylvania). A megfelelő GARDENA UVC-lámpát (cikksz. 5390) a kereskedelemben, vagy a GARDENA vevőszolgálatánál tudja beszerezni. FIGYELEM! à Egy beépített biztonsági kapcsoló miatt a lámpa csak akkor világít, ha az UVC-készülék (4) teljesen össze van szerelve. 1. Húzza ki az UVC-készülék és a szivattyú csatlakozóját a hálózati dugaljból. 2. Fordítsa el az UVC-lámpa fejét (15) az óramutató járásával ellentétes irányba 1 és óvatosan húzza le 2 (bajonett-zár). 3. Csavarja ki óvatosan a foglalatot (18). 4. Húzza le az üvegcsövet (16). (Vízkőlerakódás miatt előfordulhat, hogy nehezen jön le.) 5. Vegye ki a lámpát (19) és cserélje ki újra. 6. A kiszereléssel ellentétes sorrendben szerelje össze az UVCkészüléket. Összeszerelésnél figyeljen, hogy az O-gyűrű (20) pontosan illeszkedik az üvegcsőre (16), és a másik O-gyűrű (17) helyesen van az UVC-készülék fején. Zavar Lehetséges ok Megoldás A tó vize nem tisztul Csökken a szivattyú vízszállító képessége Az UVC-lámpa kontroll fénye nem kékes. Nem megfelelő a szűrő vagy a szivattyú vízszállító teljesítménye. A tó hal- és állatállománya túl nagy Az UVC-lámpa üvegbúrája szennyezett. A szűrőszivacsok szennyezettek. Elromlott az UVC-lámpa. Hiba az elektromos csatlakozáokban. Ò Ellenőrizze a 2. oldalon található táblázatban az adatokat. Ò Számítsa ki a halállomány irányértékét: Kb. 80 cm halhossz / m 3. Ò Tisztítsa meg az UVCkészüléket (lsd. 7. Karbantartás) Ò Távolítsa el a durva- és finom szennyeződéseket (lsd. 7. Karbantartás). Ò Cserélje ki az UVC-lámpát Ò Ellenőrizze az elektromos csatlakozásokat. 9

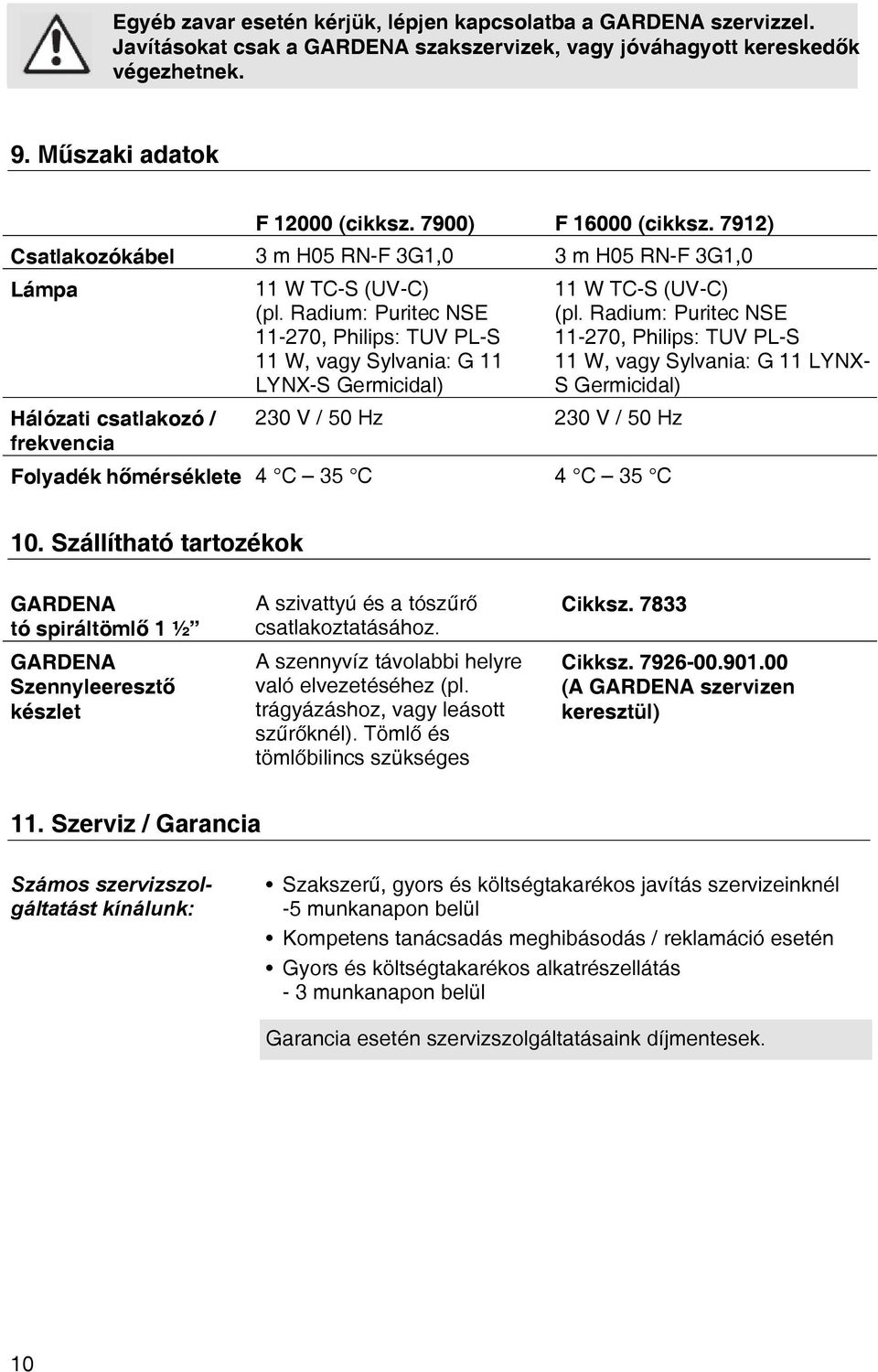

10 Egyéb zavar esetén kérjük, lépjen kapcsolatba a GARDENA szervizzel. Javításokat csak a GARDENA szakszervizek, vagy jóváhagyott kereskedők végezhetnek. 9. Műszaki adatok F (cikksz. 7900) F (cikksz. 7912) Csatlakozókábel 3 m H05 RN-F 3G1,0 3 m H05 RN-F 3G1,0 Lámpa Hálózati csatlakozó / frekvencia 11 W TC-S (UV-C) (pl. Radium: Puritec NSE , Philips: TUV PL-S 11 W, vagy Sylvania: G 11 LYNX-S Germicidal) 230 V / 50 Hz 230 V / 50 Hz Folyadék hőmérséklete 4 C 35 C 4 C 35 C 11 W TC-S (UV-C) (pl. Radium: Puritec NSE , Philips: TUV PL-S 11 W, vagy Sylvania: G 11 LYNX- S Germicidal) 10. Szállítható tartozékok GARDENA tó spiráltömlő 1 ½ GARDENA Szennyleeresztő készlet A szivattyú és a tószűrő csatlakoztatásához. A szennyvíz távolabbi helyre való elvezetéséhez (pl. trágyázáshoz, vagy leásott szűrőknél). Tömlő és tömlőbilincs szükséges Cikksz Cikksz (A GARDENA szervizen keresztül) 11. Szerviz / Garancia Számos szervizszol- Szakszerű, gyors és költségtakarékos javítás szervizeinknél gáltatást kínálunk: -5 munkanapon belül Kompetens tanácsadás meghibásodás / reklamáció esetén Gyors és költségtakarékos alkatrészellátás - 3 munkanapon belül Garancia esetén szervizszolgáltatásaink díjmentesek. 10

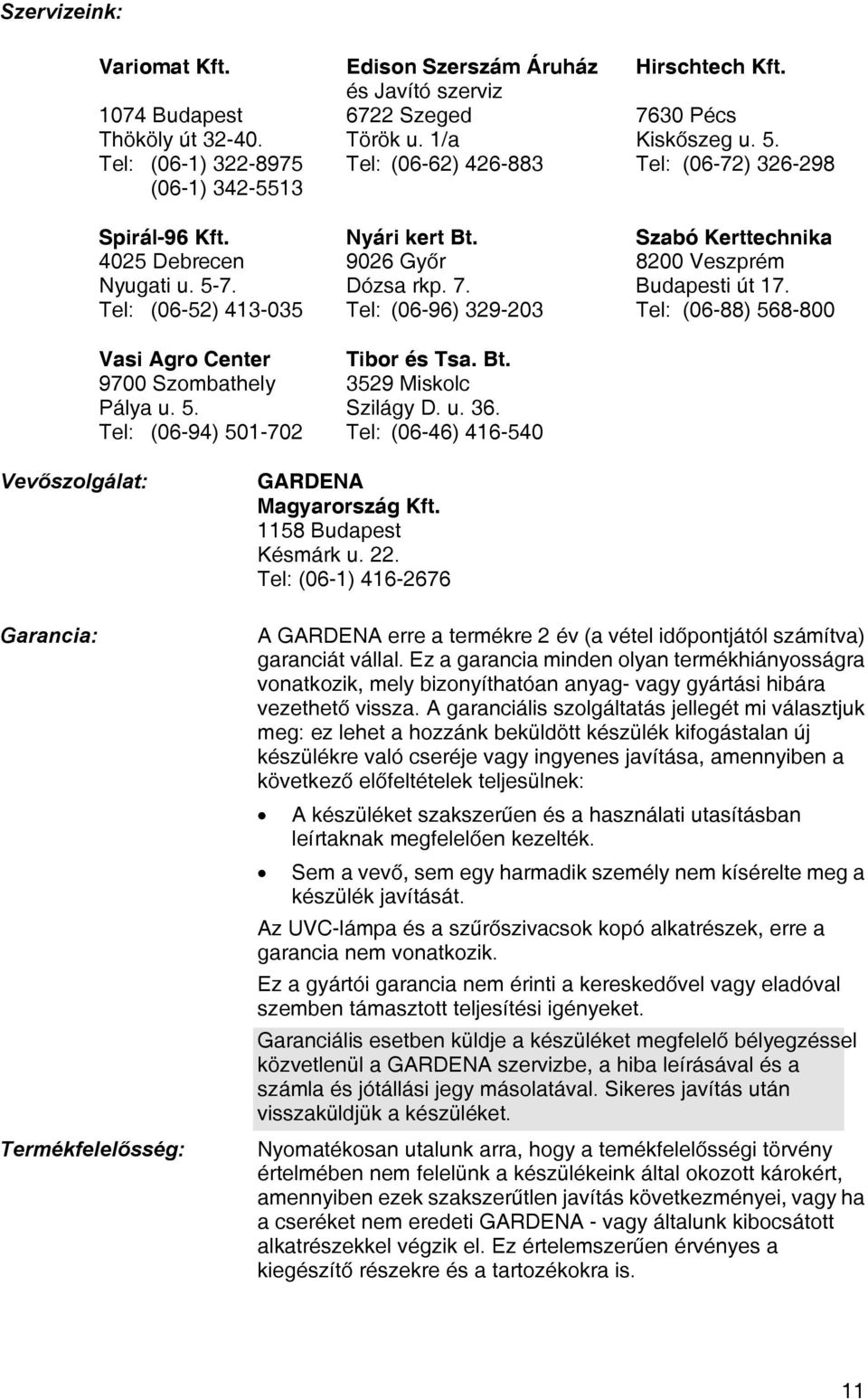

11 Szervizeink: Variomat Kft. Edison Szerszám Áruház Hirschtech Kft. és Javító szerviz 1074 Budapest 6722 Szeged 7630 Pécs Thököly út Török u. 1/a Kiskőszeg u. 5. Tel: (06-1) (06-1) Tel: (06-62) Tel: (06-72) Spirál-96 Kft. Nyári kert Bt. Szabó Kerttechnika 4025 Debrecen 9026 Győr 8200 Veszprém Nyugati u Dózsa rkp. 7. Budapesti út 17. Tel: (06-52) Tel: (06-96) Tel: (06-88) Vasi Agro Center Tibor és Tsa. Bt Szombathely 3529 Miskolc Pálya u. 5. Szilágy D. u. 36. Tel: (06-94) Tel: (06-46) Vevőszolgálat: Garancia: Termékfelelősség: GARDENA Magyarország Kft Budapest Késmárk u. 22. Tel: (06-1) A GARDENA erre a termékre 2 év (a vétel időpontjától számítva) garanciát vállal. Ez a garancia minden olyan termékhiányosságra vonatkozik, mely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A garanciális szolgáltatás jellegét mi választjuk meg: ez lehet a hozzánk beküldött készülék kifogástalan új készülékre való cseréje vagy ingyenes javítása, amennyiben a következő előfeltételek teljesülnek: A készüléket szakszerűen és a használati utasításban leírtaknak megfelelően kezelték. Sem a vevő, sem egy harmadik személy nem kísérelte meg a készülék javítását. Az UVC-lámpa és a szűrőszivacsok kopó alkatrészek, erre a garancia nem vonatkozik. Ez a gyártói garancia nem érinti a kereskedővel vagy eladóval szemben támasztott teljesítési igényeket. Garanciális esetben küldje a készüléket megfelelő bélyegzéssel közvetlenül a GARDENA szervizbe, a hiba leírásával és a számla és jótállási jegy másolatával. Sikeres javítás után visszaküldjük a készüléket. Nyomatékosan utalunk arra, hogy a temékfelelősségi törvény értelmében nem felelünk a készülékeink által okozott károkért, amennyiben ezek szakszerűtlen javítás következményei, vagy ha a cseréket nem eredeti GARDENA - vagy általunk kibocsátott alkatrészekkel végzik el. Ez értelemszerűen érvényes a kiegészítő részekre és a tartozékokra is. 11

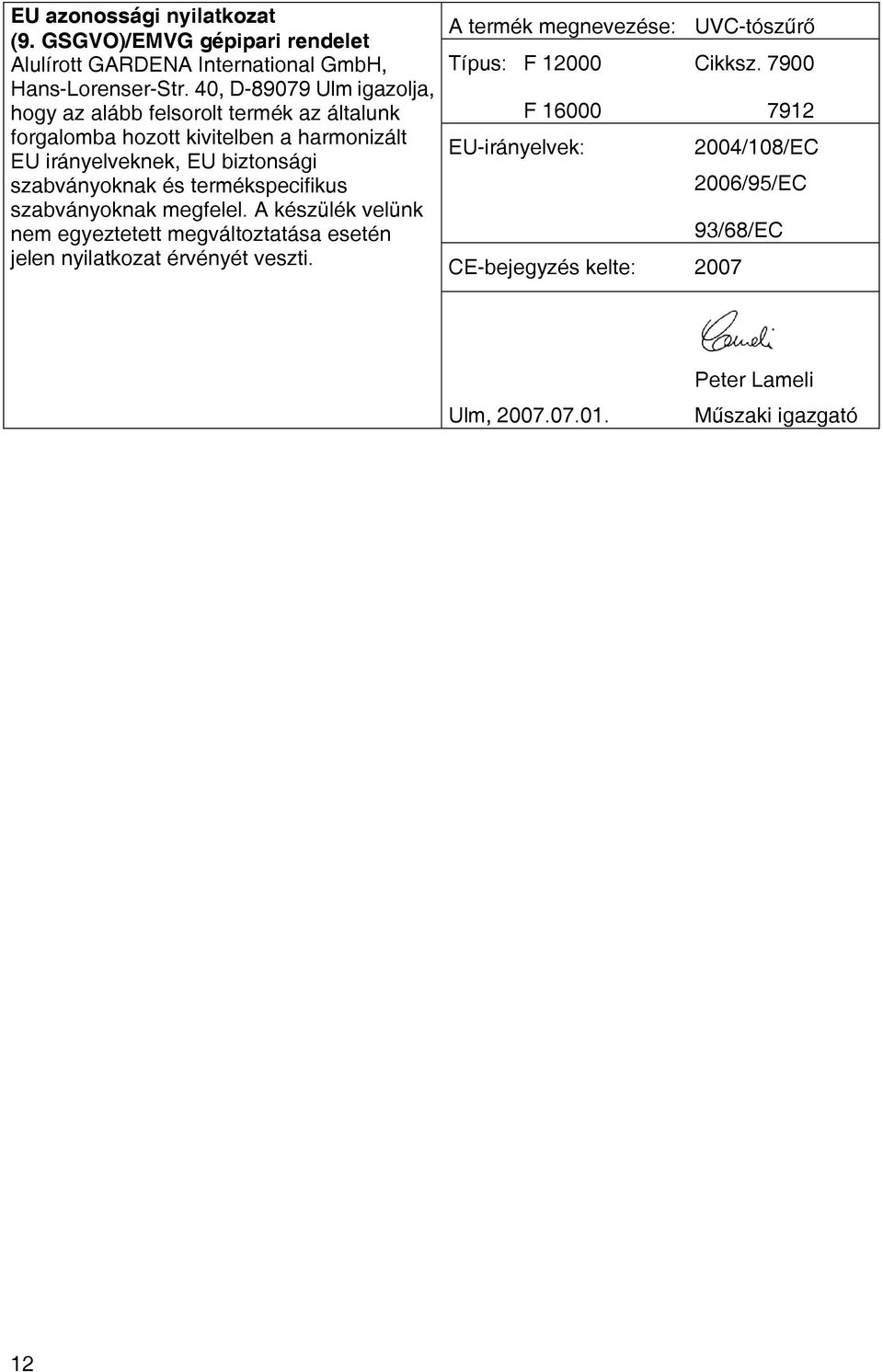

12 EU azonossági nyilatkozat (9. GSGVO)/EMVG gépipari rendelet Alulírott GARDENA International GmbH, Hans-Lorenser-Str. 40, D Ulm igazolja, hogy az alább felsorolt termék az általunk forgalomba hozott kivitelben a harmonizált EU irányelveknek, EU biztonsági szabványoknak és termékspecifikus szabványoknak megfelel. A készülék velünk nem egyeztetett megváltoztatása esetén jelen nyilatkozat érvényét veszti. A termék megnevezése: UVC-tószűrő Típus: F Cikksz F EU-irányelvek: 2004/108/EC 2006/95/EC 93/68/EC CE-bejegyzés kelte: 2007 Ulm, Peter Lameli Műszaki igazgató 12
