1 Sika Dekor Profil Rendszer

2 Bevezetés A Sika-Sarnafil Dekorprofil rendszerek, a már hagyományosnak számító fémlemezfedések helyettesítésére,azok alternatívájaként fejlesztették ki. Az anyagok kiváló tulajdonságai miatt a középhőmérséklettől függetlenüla világ legkülönbözőbb pontjain építik be ezt a kiváló rendszert. A dekorprofil rendszer egy korszerűbb, és gazdaságosabb tetőkialakítás készítését teszik lehetővé mint a hagyományos fémlemez fedések jóval nagyobb tervezési szabadságot biztosítva. A Sika dekorprofilrendszernek köszönhetően esztétikus, és hoszszútávon is kiválóan működő tetőfedés tervezhető, amely a legbonyolultabb építészeti kialakításokra is megoldást kínál.

3 Általános Információk Előnyök -kis hajlásszögű, de akár függőleges felületek fedése is tervezhető vele -páraáteresztő -gyökérálló -UV álló alapanyag -színmegtartó -karbantartást nem igénylő rendszer -egyszerű rétegrend felépítések -gazdasságos beépítés -bonyolult szerkezeti megoldások esetén is -aszigetelőanyag hosszútávon rugalmas marad -a szigetelőanyagok oxidáció mentesek -az anyag öregedése folyamán, nem keletkeznek az állókorcok tövében repedések, perforációk -kis mértékű hőmozgás -a felületen nincsenek illesztési hézagok -a hegesztett technológia miatt a tető teljes élettartama alatt minimalizálható a beázás veszélye -számtalan országban bizonyított technológia Beépítése A hagyományos Sikaplan G mechanikus rögzítésű és ragasztott PVC rendszerekkel kompatibilis megoldások. A Sarnafil TS mechanikus rögzítésű FPO alapanyagú rendszereinknél egyaránt beépíthető. Beépítése kézi, vagy automata hegesztőgéppel forrólevegős hegesztésel egyaránt elvégezhető, a műanyaglemez toldásai mentén. A decorprofil elhelyezése az anyagtoldásokra, illesztésekre kerül felhelyezésre, Így az elkészült felületen nem láthatóak hegesztési toldások. A mechanikailag rögzített és a ragasztott tetőrendszereink rétegrendjeivel kapcsolatban kérem nézze meg a Sikaplan G Műszaki Információk és a Sarnafil Tetőszigetelési Információk nevű kiadványainkat. A tetőfelületeken általánosan alkalmazott csomópontokkal és szerkezeti kialakításokkal kapcsolatosan itt bővebb információ található.

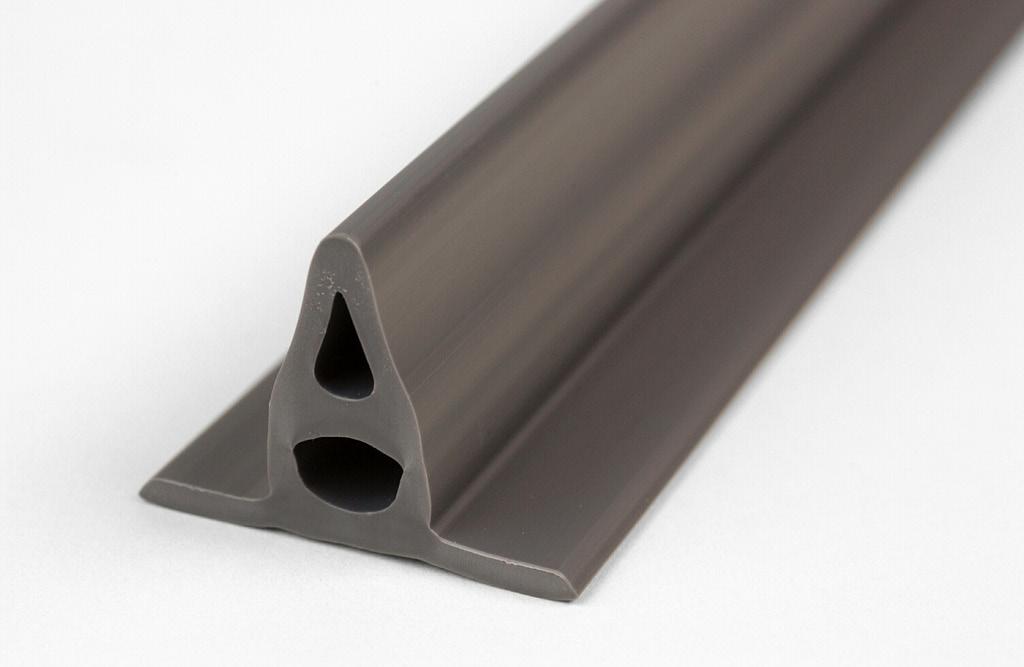

4 Általános Információk Színek Sikaplan PVC alapanyag esetében: -világosszürke RAL 707 -palaszürke RAL 70 Sarnafil FPO alapanyag esetében: -bézs -szürke RAL 700 Méretek Hosszúság: 000 mm Szélesség: mm Magasság: mm

5 Általános Csomópontok Decorprofil rendszer fektetése trapézlemez alapfelületre.sikaplan G vízszigetelés.decorprofil. Sarnafast DT rögzítő elem.sarnafast rögzítő elem.s-glass Fleece üvegszövet amennyiben szükséges.hőszigetelés 7.Sarnavap párafékező fólia 8.Acél trapézlemez Decorprofil rendszer fektetése fa födémekre.sikaplan G vízszigetelés.decorprofil.sarnafast rögzítő elem.s-glass Fleece üvegszövet.fa tartógerenda.fa vagy fa alapanyagú aglomerált lap

6 Általános Csomópontok Decorprofil elhelyezése A párafékező fóliát a széleken tömíteni kell.sikaplan G vízszigetelés.elválasztó réteg(amennyiben szükséges).sarnavap párafékező fólia.decorprofil.forrólevegős hegesztés.hőszigetelés lerögzítve Födém Decorprofil méretezése 9 cm 9 cm.sikaplan G vízszigetelés.hőszigetelés lerögzítve.sarnavap párafékező fólia. cm. cm. cm 7, cm 7, cm 7, cm 7, cm

7 Általános Csomópontok Fóliabádog toldása.sikaplan S fóliabádog.min mm hosszú rögzítőelem alátéttel,max. 0 cm-kénti sűrűségben.sikaplan D szigetelő sáv. Alumínium ragasztó szalag.lemezdilatáció min. mm Párkányok lezárása ) A csavarok kiszakítási erejének minimum. KN- nak kell lennie az FM Globál szabvány alapján ) párafékező fólia széleit kétoldaslas ragasztóval le kell zárni.függesztőlemez.sikaplan S fóliabádog.sarnafast rögzítő elem.impregnált facsomag.min. mm-es OSB lap.sarnafast rögzítő elem 7.Sikaplan G szigetelő sáv 8.Sikaplan G vízszigetelés 9.Hőszigetelés lerögzítve 0.Sarnavap párafékező fólia Födém 0

8 Általános Csomópontok Ereszszegély.A párafékező fóliát a szegélyeknél tömíteni kell.ereszcsatorna.sikaflex FC.Sikaplan S fóliabádog.sikalan G lemezsáv.szikaplan G vízszigetelés.hőszigetelés lerögzítve 7.Sarnavap párafékező fólia 8. Impregnált facsomag Födém 7 8 Falzárás.Sikaflex FC tömítés.kétoldalas ragasztószalag, vagy Sikaflex FC tömítés.vízvető lemez.sikaplan átfedősáv.sarnafast rögzítő elem.forrólevegős hegesztés 7.Sikaplan G vízszigetelés 8.Sarnavap párafékező fólia 9.Hőszigetelés lerögzítve Min.0 cm A hajlatrögzítések elhelyezhetők a függőleges felületen is 7 Rögzítési alternatíva Födém 9 8 ) Tömítés két lépésben: A) először kitömítjük a Sikaplan G lemezsáv mögött. B) másodsorban kitömítjük a vízvető profil fölötti részt. ) A tömítések előtt a felületet meg kell tisztítani ) A tömítések alatti alapfelület minőségéért a Sika nem vállal felelőséget ) A vízvető profilt a rögzítő elemeknek rá kell feszíteniük a szigetelő lemez allati tömítésre ) A párafékező fóliát a szegélyeknél tömíteni kell.

9 Általános Csomópontok Parapetfal ) A csavarok kiszakítási erejének minimum. KN- nak kell lennie az FM Globál szabvány alapján ) A párafékező fólia széleit ragasztani kell.sikaplan G vízszigetelés.sikaplan S fóliabádog.sarnafast rögzítő elem.impregnált facsomag.sikaplan G szigetelő sáv.sarnafast rögzítő elem 7.Forrólevegős hegesztés 8.Sikaplan G vízszigetelés 9.Sarnavap párafékező fólia 0.Hőszigetelés lerögzítve.tömítő szalag 7 8 Rögzítés a parapettfalban Rögzítési alternatívák Födém 9 0 Falzárás ) Tömítés két lépésben: A) Első lépésben Sika Primer N felkenése. B) Tömítés elvégzése Sikaflex FC tömítővel. ) A Sika nem vállal felelőséget a tömítés alatt lévő alapfelület minőségéért. ) A párafékező fóliát a széleken tömíteni kell..sikaplan S fóliabádog.rögzítő elem max. cm-ként.sarnavap párafékező fólia.sikaplan átfedősáv.sikaplan G vízszigetelés.impregnált facsomag 7.Hőszigetelés lerögzítve 8.Sikaflex FC tömítés 9.Kétoldalas ragasztószalag, vagy Sikaflex FC tömítés 0.Rögzítés max.0 cm-ként.sikaplan S fóliabádog Lemezvégződés MAX. 0 cm MAX. 0cm Födém 7

10 ) Alumínium szalagot kell használni ha a cső szennyezett. ) A tömítések alatt lévő alapfelület minőségéért a Sika nem vállal felelőséget. Min. 0cm. Általános Csomópontok Csőátvezetés.Csőátvezetés.Sikaflex FC tömítés.rozsdamentes szorítógyűrű.alumínium szalag.sikaplan 8 D szigetelő lemez.sarnafast rögzítő elem 7.Sikaplan G átfedősáv forrólevegős hegesztéssel 8.Sikaplan G vízszigetelés 9.Hőszigetelés lerögzítve 0.Sarnavap párafékező fólia ) A párafékező fóliát a szegélyeknél tömíteni kell. 7 8 Födém 9 0 Dilatáció képzés ) A csavarok kiszakítási erejének minimum. KN-nak kell lennie az FM Globál szabvány alapján ) A párafékező fólia széleit légmentesen le kell zárni..sikaplan G vízszigetelés.forrólevegős hegesztés.sarnafast rögzítő elem.impregnált facsomag.polifoam tömlő.rozsdamentes acélcsavar rögzítő tányérral 7.Sikaplan D szigetelő sáv 8.Sikaplan D szigetelő sáv 9.Hőszigetelés lerögzítve 0.Ásványgyapot hőszigetelés.sarnavap párafékező fólia Födém 0

11 Általános Csomópontok Csőátvezetés ) Alumínium ragasztó szalagot kell alkalmazni ha a cső szennyezett ) A párafékező fóliát a szegélyeknél tömíteni kell.csőátvezetés. Sikaplan D szigetelő lemez.alumínium ragasztó szalag.sikaplan D szigetelő lemez.sarnafast rögzítő elem.forrólevegős hegesztés 7.Sikaplan G vízszigetelés 8.Hőszigetelés lerögzítve 9.Sarnavap párafékező fólia Min. 0 cm 7 Födém 8 9 Fűtés cső szigetelése.rozsdamentes szorítóperem.fűtött tér.esővédő lemez, hőálló tömítéssel.sikaplan D szigetelő sáv. Sarnafast rögzítő elem.sikaplan G szigetelő sáv 7.Sikaplan G vízszigetelés 8.Hőszigetelés lerögzítve 9. Sarnavap párafékező fólia 0.Fém köppenycső. Ásványgyapot hőszigetelés 0cm MIN. 0 cm MIN. 0 )A Sikaplan lemez nem érintkezhet a forró cső felületével, felület hőmérséklete maximum 70C lehet )A párafékező lemezt a széleken tömíteni kell 7 Födém 9 8

12 Általános Csomópontok Gerincszellőző kialakítása ) A párafékező fóliát a szegélyeknél tömíteni kell ) A Sikaplan S fóliabádog gerincfedésnél ügyelni kell arra, hogy elég hely maradjon a decorprofil borda számára.decorprofil.átszellőztető légrés.sikaplan S fóliabádog max. cmként rögzítve a födémhez.sikaplan S fóliabádog korcolva.sikaplan G vízszigetelés.s-glass Fleece üvegszövet amennyiben szükséges 7.Impregnált facsomag 8.Hőszigetelés lerögzítve 9.Sarnavap párafékező fólia 0.Tartószerkezet Hófogó felépítése ) A hófogók kiosztását az építész, vagy a kivitelező a helyi viszonyoknak megfelelően határozza meg ) Az alsó tömítésekre nem terjed ki a Sika garancia. ) A párafékező fóliát a széleken tömíteni kell..mm átmérőjű alumínium cső (, m hosszban).rögzítőpárkány alap, a csavarok alatt neoprén alátéttel.sikaflex FC tömítés.sikaplan G alátétlemez.sikaplan G vízszigetelés.sarnavap párafékező fólia 7.Sikaplan D lemezsáv a rögzítőrudakra szorosan illesztve 8.Rögzítő rudak 9.Fémlemez alaplap rozsdamentes rögzítőcsavarokkal 0.Impregnált facsomag

13 Általános Csomópontok I-Szelvény zárása ) A rögzítőelem és rögzítőtányér nem látszódhat árt a felületen. ) A tömítés alatt lévő alapfelület minőségérért a Sika nem vállal felelőséget.i-szelvény.rozsdamentes szorítóbilincs.sikaplan G lemezsáv ragasztva.ferdére vágott impregnált facsomag.sikaflex FC.Sikaplan D szigetelő lemez Min. 0 cm Szögacél zárása ) A rögzítőelem és rögzítő tányér nem látszódhat át a felületen.szögacél.rozsdamentes szorítóbilincs.sikaplan G lemezsáv ragasztva.ferdére vágott impregnált facsomag.sikaflex FC.Sikaplan D szigetelő lemez ) A tömítés alatt lévő alapfelület minőségéért a Sika nem vállal felelőséget. Min. 0 cm

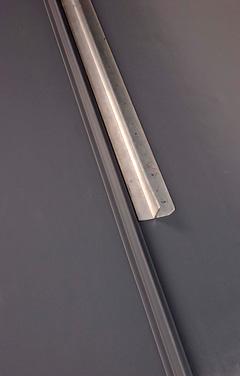

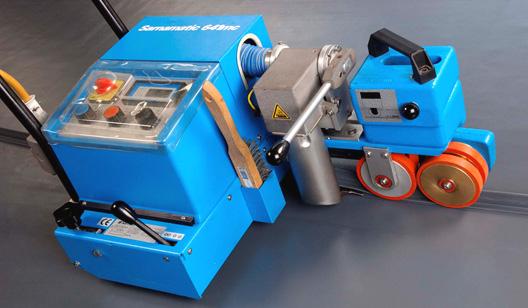

14 Beépítés Képeken

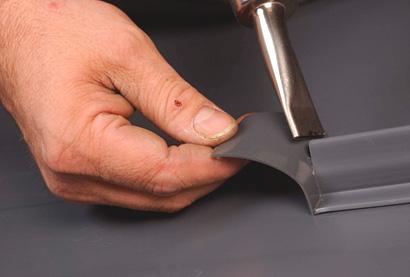

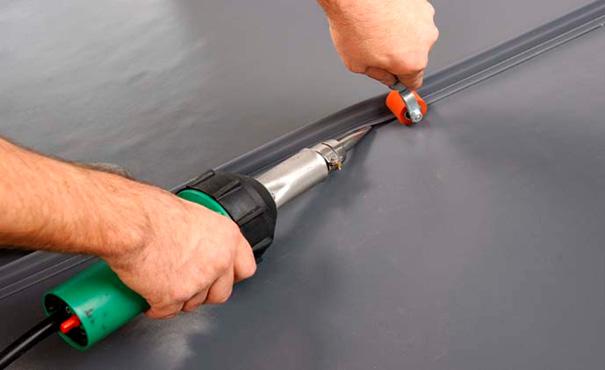

15 Beépítés Képeken

16 A Sika Kiegészítő Szolgáltatásai Bevezetés ASika a kiegészítő szolgáltatások széles skáláját nyújtja a Sika és Sarnafil szigetelési rendszerekhez. Ezen szolgáltatások ügyfeleink minden műszaki, gazdaságossági dokumentációs igényéhez és elvárásához alkalmazkodnak. Munkatársaink a teljes tetőszigetelési folyamat során a tervezéstől egészen a kivitelezés végéig a megrendelők és kivitelezők rendelkezésére állnak. Amennyiben szükséges egy szigetelési részlet kidolgozása, megoldások műszaki véleményezésére, szélszívás-számításra (rögzítési terv), vagy akár az adott munkaterületen tartott alkalmazástechnikai képzés, kérjük vegye fel a kapcsolatot a Sika Hungária Kft.-vel. Szolgáltatások az Ön segítségére: -tetőszigetelési specifikációk készítése - műszaki véleményezés készítése - csomóponti rajzok készítése és véleményezése - egyéni rögzítési terv elkészítése - teljes körű műszaki támogatás - tető állapotának elemzése felújítás esetén - garancia koncepciójának kidolgozása -Sika által képzett és minősített szakkivitelezők ajánlása az adott beruházás elvárásainak megfelelően. - elméleti, gyakorlati képzések szervezése akár az adott munkaterületen

17 A Sika Kiegészítő Szolgáltatásai A Sika Spec A Sika Spec műszaki javaslatot nyújt, az adott beruházás egyéni sajátos elvárásainak megfelelően, melyben szakembereink kidolgozzák a megrendelői elvárásoknak, kivitelezés helyszínének megfelelően, a tető funkciójának és paramétereinek legjobban megfelelő, leggazdasságosabb szigetelési megoldást. Műszaki javaslatok készülhetnek hagyományos szigetelési technika mint mechanikailag rögzített, leterhelt, ragasztott rendszerekre úgyanúgy mint zöldtetőkre, speciális kent szigetelésekre, vagy akár solár technológiával ellátott szigetelési rendszerekre is. Bármely rendszer részletesdokumentációjáért folyamodjon a Sika Hungária Kft. hez. A Sika Spec magyarnyelvű modulját megtalálják a portálon A műszaki véleményezés, vagy specifikáció tartalma: A műszaki véleményezés legfontosabb pontjai a következők: szigetelőlemez típusa és színe rögzítő elem kihúzási tesztje födém típusa felület előkészítése szükséges kiegészítők hőszigetelés rögzítése egyenletes vastagságú, vagy változó vízszigetelő lemez rögzítése garancia,szavatosság típusa és időtartama

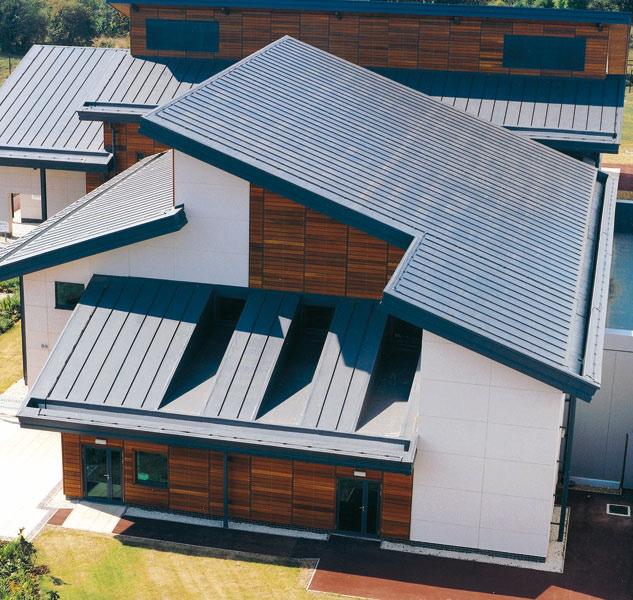

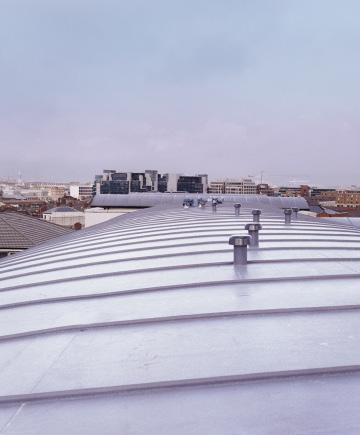

18 Sika Projektek Napjainkban 007 Svájc

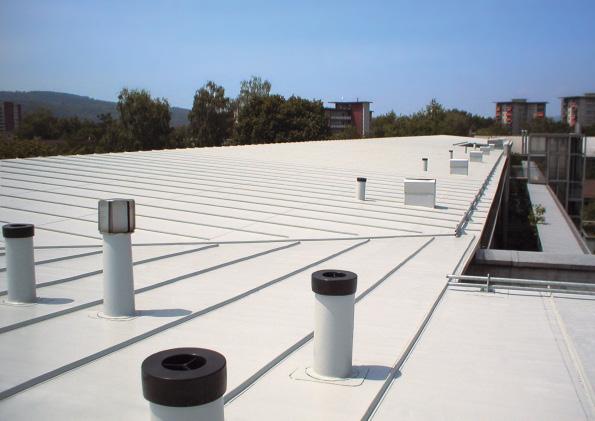

19 Sika Projektek Napjainkban Egyesült Királyság 00 Bramshof, Zürich, Svájc 00

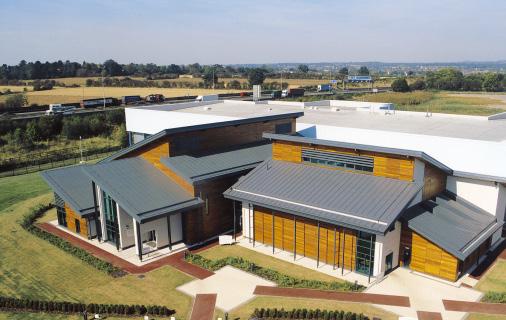

20 Sika Projektek Napjainkban USA Wichita 000 Oak Spinney,Leicester Egyesült Királyság 00

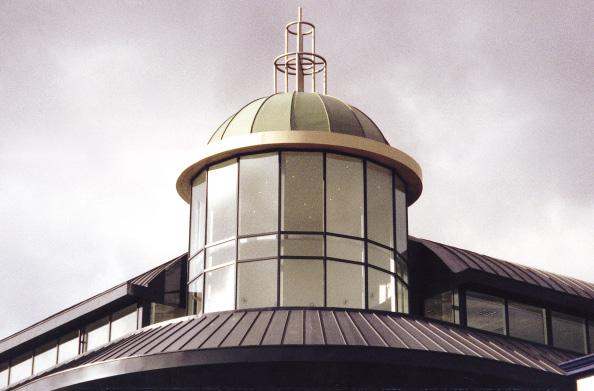

21 Sika Projektek Napjainkban Grenfell Izland, Egyesült Királyság 000 Grenfell Izland, Egyesült Királyság 000

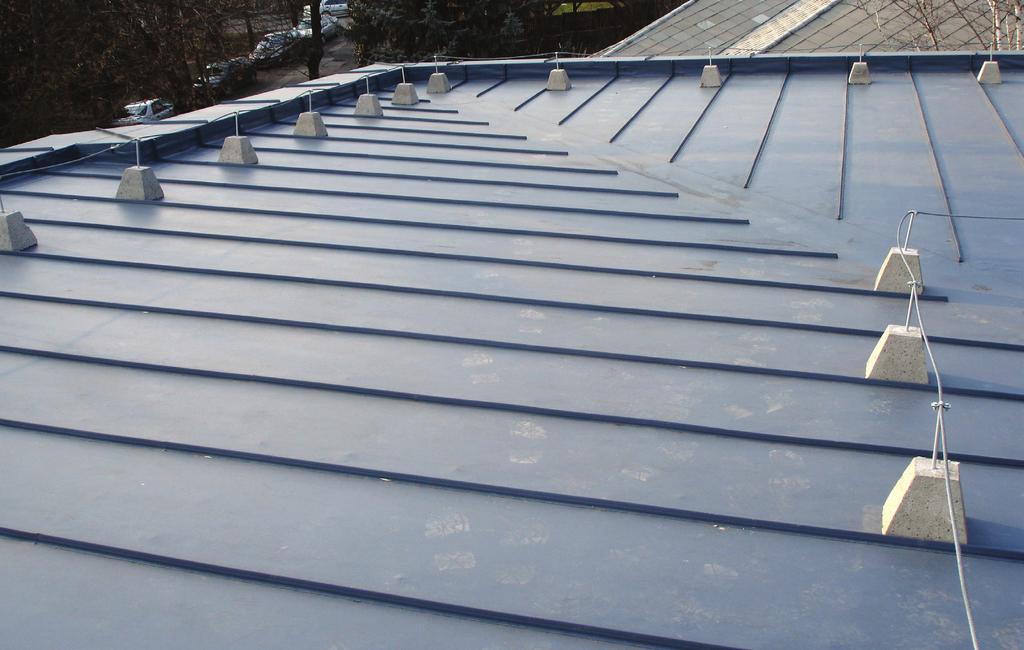

22 Sika Projektek Napjainkban Hódmezővásárhely, Magyarország 00 Családi ház Budapest, Magyarország 0

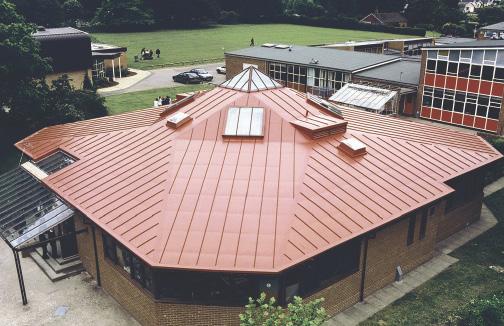

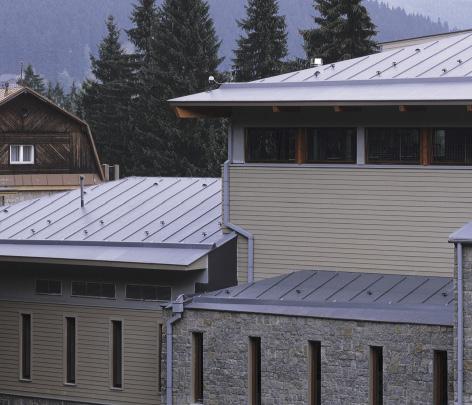

23 Sika Projektek Napjainkban Hotel Bedrichov, Spindleruv Mlyn Cseh Köztársaság 000 Bishops Castle School, Telford, Egyesült Királyság 007
