MAGYAR SOUNDBAR HÁZIMOZI RENDSZER HASZNÁLATI ÚTMUTATÓ MODELL HT-SL70 HT-SL75

Átírás

1 MAGYAR MODELL HT-SL75 SOUNDBAR HÁZIMOZI RENDSZER HASZNÁLATI ÚTMUTATÓ

2 KÜLÖNLEGES MEGJEGYZÉSEK A készülék KÉSZENLÉTI módban is feszültség alatt van. Ha a készülék jelet érzékel (pl.tv időzített mód vagy OAD (Over Air Download)) KÉSZENLÉTI módban, az egység bekapcsolhat. A készülék nem tartalmaz a felhasználó által javítható részeket. Soha ne távolítsa el a burkolatot, hacsak nem rendelkezik megfelelő képesítéssel! A készülék veszélyes feszültség alatt van. Mindig húzza ki a hálózati tápcsatlakozót az elektromos aljzatból bármilyen szervizelési tevékenység előtt, illetve amikor hosszabb ideig nem használja a készüléket. Elektromos tűz vagy áramütés megelőzése érdekében ne tegye ki a készüléket cseppenő vagy fröccsenő folyadéknak! Ne helyezzen folyadékokkal teli tárgyakat, pl. vázákat a készülékre! A HDMI, a HDMI embléma és a High-Definition Multimedia Interface a HDMI Licensing LLC védjegye vagy bejegyzett védjegye. Tájékoztató a megfelelő ártalmatlanításról A. Hulladék-elhelyezési tájékoztató felhasználók részére (magán háztartások) 1. Az Európai Unióban Figyelem: Ha a készüléket ki akarja selejtezni, kérjük, ne a közönséges szemeteskukát használja! A használt elektromos és elektronikus berendezéseket külön, és a használt elektromos és elektronikus berendezések szabályszerű kezeléséről, visszanyeréséről és újrahasznosításáról rendelkező Figyelem: A terméket ezzel a jelöléssel láttákel. Ez azt jelenti, hogy a használt elektromos és elektronikus termékeket nem szabad az általános háztartási hulladékkal keverni. Ezekhez a termékekhez külön hulladékgyűjtő rendszer üzemel. jogszabályokkal összhangban kell kezelni. A tagállamok általi végrehajtást követően az EU államokon belül a magán háztartások használt elektromos és elektronikai berendezéseiket díjmentesen juttathatják vissza a kijelölt gyűjtőlétesítményekbe*. Egyes országokban* a helyi kiskereskedés is díjmentesen visszaveheti Öntől a régi terméket, ha hasonló új terméket vásárol. *) A további részletekről, kérjük, érdeklődjön az önkormányzatnál. Ha használt elektromos vagy elektronikus berendezésében elemek vagy akkumulátorok vannak, kérjük, előzetesen ezeket selejtezze ki a helyi előírásoknak megfelelően. A termék szabályszerű kiselejtezésével Ön segít biztosítani azt, hogy a hulladék keresztülmenjen a szükséges kezelésen, visszanyerési és újrahasznosítási eljáráson, ezáltal közreműködik a lehetséges káros környezeti és humán egészségi hatások megelőzésében, amelyek ellenkező esetben a helytelen hulladékkezelés következtében előállhatnának. 2. Az EU-n kívüli egyéb országokban Ha a terméket ki szeretné selejtezni, kérjük, forduljon a helyi önkormányzathoz, és érdeklődjön a helyes hulladék-elhelyezési módszerről. Svájcban: A használt elektromos vagy elektronikus készülékeket térítés nélkül visszaveszik a kereskedők, akkor is ha nem vásárol új terméket. További begyűjtő helyeket a következő honlapokon talál: vagy B. Hulladék-elhelyezési tájékoztató vállalati felhasználók részére 1. Az Európai Unióban Ha a terméket üzleti célokra használta, és ki kívánja selejtezni: Kérjük, forduljon a SHARP kereskedéshez, ahol tájékoztatják Önt a termék visszavételéről. Lehetséges, hogy a visszavételből és újrahasznosításból eredő költségeket felszámítják. Előfordulhat, hogy a helyi hulladékbegyűjtő létesítmény átveszi a kisebb termékeket (és kis mennyiségeket). Spanyolországban: Kérjük, használt készülékének visszaszolgálatásával kapcsolatban vegye fel a kapcsolatot a kiépített begyűjtési hálózattal vagy helyi önkormányzatával. 2. Az EU-n kívüli egyéb országokban Ha a terméket ki szeretné selejtezni, kérjük, forduljon a helyi önkormányzathoz, és érdeklődjön a helyes hulladék-elhelyezési módszerről. iii

3 A és HT-SL75 SoundBar házimozi rendszer egy soundbar hangprojektorból és egy mélysugárzóból áll. Bevezetés Köszönjük, hogy megvásárolta ezt a SHARP terméket. Ahhoz, hogy termékünk Önnek a legjobb teljesítményt nyújtsa, kérjük, olvassa el figyelmesen ezt az útmutatót. A leírás bemutatja az Ön SHARP készülékének működését. Megjegyzések: A termék síkképernyős TV-készülékekhez (LCD és plazma) ajánlott. HDMI csatlakoztatáshoz, a termék csak PCM (Pulse Code Modulation) jeleket támogatja. A készülék vezérlése HDMI CEC (Consumer Electronics Control) rendszeren keresztül történik, ezért HDMI kapcsolat esetén a TV-n engedélyezni kell a CEC funkciót. Bővebb információt a TV használati útmutatójában talál. HDMI CEC nélküli TV-készülék esetében a fejhallgató csatlakozón vagy az RCA csatlakozón keresztüli analóg kapcsolat használható. HDMI nélküli TV-készülék esetében a fejhallgató csatlakozón vagy az RCA csatlakozón keresztüli analóg kapcsolat szükséges. A készülék támogatja az ARC (Audio Return Channel) funkcióval rendelkező HDMI szabványt. Ajánlott csatlakoztatások: TV Típusa CEC FUNKCIÓ CSATLAKOZÓ CSATLAKOZTATÁSI MÓD HDMI (ARC-vel) ENGEDÉLYEZNI KELL HDMI BEMENET (ARC) 8. oldal, 1. mód HDMI-vel ENGEDÉLYEZNI KELL HDMI BEMENET 8. oldal, 2. mód HDMI TV CEC & ARC nélkül vagy nem HDMI TV A használati útmutatóban található ábrák az modellre vonatkoznak. Tartozékok NINCS MAGYAR FEJHALLGATÓ KIMENET RCA (VÁLTOZÓ KIMENET) 9. oldal, 1. mód 9. oldal, 2. mód Az alábbi tartozékokat mellékelték a készülékhez. A termékhez nem tartozik távvezérlő. RCA - Fejhallgató kábel (1tűs - 2 tűs) x 1 Mélysugárzó talp x 2 Audio kábel x 1 HDMI kábel x 1 Fali tartó keret x 2 Fali tartó konzol x 2 Fúrási mintalap Hangszóró vezeték Sound Bar talp x 2 Csavar a keretekhez x 6 Sound Bar talp csúszásgátló x 2 Csak a HT-SL75 modellhez. 369 mm 594 mm SOUND BAR HOME THEATER SYSTEM HT-SL75 SOUND BAR HOME THEATER SYSTEM HT-SL mm 335 mm Soundbar összekötő elem 60"-as TV-hez (rövid) x 1 Soundbar összekötő elem 70"-es TV-hez (hosszú) x 1 Talp fedlap x 2 Álló talp alsó része x 2 HU-1

4 55 mm ACTIVE SUBWOOFER SYSTEM Tartozékok (folytatás) Csak a modellhez. 188 mm SOUND BAR HOME THEATER SYSTEM 155 mm 176 mm SOUND BAR HOME THEATER SYSTEM Soundbar összekötő elem 46"-os TV-hez (rövid) x 1 Tartalom Soundbar összekötő elem 52"-es TV-hez (hosszú) x 1 Talp fedlap x 2 Álló talp alsó része x 2 Oldal Általános információk Biztonsági előírások Kezelőszervek és kijelzők A készülék előkészítése A rendszer összeállítása Biztonságos rögzítés A rendszer elhelyezése A rendszer összeállítása Oldal Alapfunkciók Általános működés Referenciák Hibakeresési segédlet Karbantartás Műszaki adatok Biztonsági előírások Általános jellemzők Kérjük győződjön meg arról, hogy a készülék jól szellőző helyen áll és az oldalai, a teteje, illetve a hátulja legalább 10 cm-re van minden más tárgytól. 10 cm 10 cm 10 cm 10 cm A készüléket stabil, vízszintes és rázkódásmentes felületen használja! Óvja a készüléket a következőktől: közvetlen napfény, erős mágneses mező, túlzott por, nedvesség, és elektromos zajt keltő elektronikus/elektromos berendezések (számítógép, fax, stb.). Ne helyezzen semmit a rendszer tetejére! Ne használja a készüléket nyirkos helyen, 60 C feletti, vagy szélsőségesen alacsony hőmérsékleten! HU-2 A rendszer nem működik megfelelően, húzza ki a tápkábelt a fali csatlakozóból, majd dugja vissza. Elektromos vihar esetén biztonsági okokból húzza ki a készüléket a konnektorból! A hálózati kábelt a csatlakozónál fogva húzza ki a konnektorból. Ha a kábelt húzza, a belső vezetékek megsérülhetnek. A készülék tápkábele az elektromos hálózatból való eltávolításra szolgál és mindig hozzáférhetőnek kell lennie. Ne távolítsa el a külső burkolatot, mert áramütést okozhat! A készülék belső javítását bízza a helyi SHARP szervizre! Az állandó szellőzés érdekében ne takarja le a szellőzőnyílásokat semmilyen tárggyal, például újsággal, terítővel, függönnyel, stb. Ne helyezzen nyílt lángforrást, például égő gyertyát a készülékre! Ne feledkezzen el az elhasznált elemek tárolásának környezetvédelmi szempontjairól. A készüléket csak 5 C és 35 C közötti hőmérsékleten használja! A készüléket mérsékelt éghajlaton való használatra tervezték. A készüléket csak az azon feltüntetett feszültségen használja! A feltüntetettnél magasabb feszültségen való használat veszélyes és tüzet, vagy más, sérüléssel járó balesetet okozhat. A SHARP nem vállalja a felelősséget semmilyen kárért, amely a készüléknek a feltüntetettől eltérő feszültségen való használatából ered.

5 ACTIVE SUBWOOFER SYSTEM Kezelőszervek és kijelzők Soundbar ELŐNÉZET 1 2 HÁTUL NÉZET 4 5 R L Bal elülső hangszóró 2. Jobb elülső hangszóró 3. Mélyreflex nyílás Referencia oldal 4. Jobb oldali Front hangszóró csatlakozó (piros/fekete) Bal oldali Front hangszóró csatlakozó (fehér/fekete) Mélysugárzó ELŐNÉZET HÁTUL NÉZET Referencia oldal 1. Készenlét kijelző 2. Mélyreflex nyílás 3. Mélyhangszóró 4. HDMI (TV ARC) kimeneti csatlakozó Referencia oldal 5. HDMI bemeneti csatlakozó Elektromos hálózati csatlakozókábel Hangszóró csatlakozó Audio bemeneti (TV) csatlakozó HU-3

6 A rendszer összeállítása Győződjön meg róla, hogy kihúzta az elektromos tápkábelt, mielőtt megkezdené az egység telepítését, vagy helyzetének megváltoztatását. Válasszon a három telepítési módból a kívánt elhelyezési mód szerint. 2. Az ábrán látható módon helyezze a soundbar két elemét egymás mellé és az összekötő elem segítségével illessze össze őket, majd csúsztassa vissza rá a fedelet. Jobb 1. Elhelyezés talpakon (vízszintes elrendezés) 52", 60" vagy 70" méretű TV-hez illeszkedő soundbar összeszerelése A HT-SL75 modellhez Használja a Soundbar összekötő elemet (rövid: 369 mm) 60"-as TV-hez. Használja a Soundbar összekötő elemet (hosszú: 594 mm) 70"-es TV-hez. A soundbar előlapja SOUND BAR HOME THEATER SYSTEM Bal A modellhez Használja a Soundbar összekötő elemet (hosszú: 188 mm) 52"-es TV-hez. 1. Az alábbi ábrán látható módon húzza ki mindkét összekötő elem fedelét. A soundbar talp felszerelése 1. Húzza le a soundbar talp csúszásgátlóján található ragasztó védőfóliáját és ragassza fel a csúszásgátlót a talp aljára. Fedél Soundbar talp Soundbar talp csúszásgátlója Kétoldalas ragasztó védőfóliája Soundbar összekötő 2. Az ábrán látható módon helyezze a soundbar két elemét egymás mellé és az összekötő elem segítségével illessze össze őket, majd csúsztassa vissza rá a fedeleket. Kampó 2. A képen látható módon rögzítse a soundbar-hoz a talpakat. Jobb A soundbar előlapja Bal SOUND BAR HOME THEATER SYSTEM 46" méretű TV-hez illeszkedő soundbar összeszerelése A modellhez Használja a Soundbar összekötő elemet (rövid: 55 mm) 46"-os TV-hez. 1. Az alábbi ábrán látható módon húzza ki az összekötő elem fedelét. Soundbar összekötő (rövid) SOUND BAR HOME THEATER SYSTEM SOUND BAR HOME THEATER SYSTEM Fedél Megjegyzés: A soundbar talpak eltávolíthatók, ha kihúzza őket a soundbarból. A soundbar (hangprojektor) és az LCD TV vízszintes elrendezésének javasolt formája. HU-4

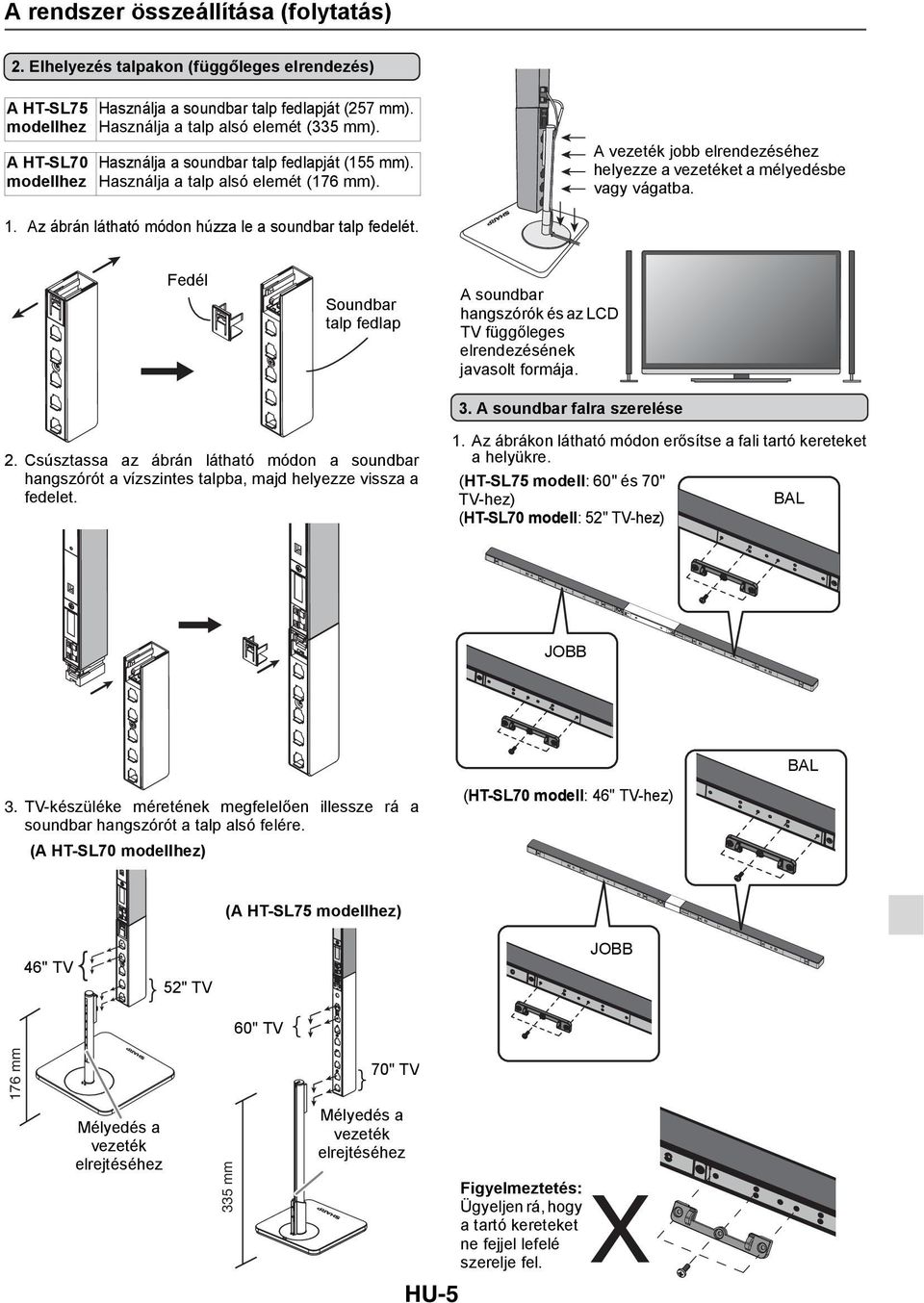

7 A rendszer összeállítása (folytatás) 2. Elhelyezés talpakon (függőleges elrendezés) A HT-SL75 modellhez A modellhez Használja a soundbar talp fedlapját (257 mm). Használja a talp alsó elemét (335 mm). Használja a soundbar talp fedlapját (155 mm). Használja a talp alsó elemét (176 mm). A vezeték jobb elrendezéséhez helyezze a vezetéket a mélyedésbe vagy vágatba. 1. Az ábrán látható módon húzza le a soundbar talp fedelét. Fedél Soundbar talp fedlap A soundbar hangszórók és az LCD TV függőleges elrendezésének javasolt formája. 3. A soundbar falra szerelése 2. Csúsztassa az ábrán látható módon a soundbar hangszórót a vízszintes talpba, majd helyezze vissza a fedelet. 1. Az ábrákon látható módon erősítse a fali tartó kereteket a helyükre. (HT-SL75 modell: 60" és 70" TV-hez) BAL ( modell: 52" TV-hez) JOBB BAL 3. TV-készüléke méretének megfelelően illessze rá a soundbar hangszórót a talp alsó felére. (A modellhez) ( modell: 46" TV-hez) (A HT-SL75 modellhez) 46" TV 52" TV JOBB 60" TV 176 mm 70" TV Mélyedés a vezeték elrejtéséhez 335 mm Mélyedés a vezeték elrejtéséhez Ügyeljen rá, hogy a tartó kereteket ne fejjel lefelé szerelje fel. HU-5

8 A rendszer összeállítása (folytatás) Vigyázzon, nehogy falra szerelés közben a soundbar hangszóró leessen. Mielőtt felszerelné a rendszert, ellenőrizze a fal szilárdságát. (Ne rakja fel gipszburkolatra vagy meszelt falra. A soundbar hangszóró leeshet.) Ha nem biztos a felszerelést illetően, forduljon szakemberhez. Rögzítő csavarokat nem mellékeltek a készülékhez. Használjon megfelelő méretűeket. Ellenőrizze, hogy a fali tartó konzol csavarjait meghúzta. Helyezze el megfelelő helyen a soundbar hangszórót, ezzel megelőzheti a baleseteket és a rendszer sérülését. SHARP nem felelős a helytelen rögzítésből eredő balesetekért. Ne engedje, hogy a gyerekek játszanak a falra erősített soundbar hangfallal, mivel megsérülhetnek, illetve kárt okozhatnak a készülékben. Csavarok A SHARP úgy alakította ki a soundbar rendszert, hogy Ön a falra szerelhesse. Használjon megfelelő méretű csavarokat (nem mellékeltek). A szükséges méreteket és típust lásd alábbi ábrán. 4 Csavarozza fel a fali fogadó elemet (konzolt) a falra az ábrán látható módon. (Összesen 4 darab csavar) Megjegyzés: Győződjön meg róla, hogy minden csavart jól meghúzott (a csavarok nem mellékeltek). Fali tartó konzol Fali tartó konzol (csavarok x 2) Fal felszíne Fal felszíne (csavarok x 2) Fal felszíne A soundbar rendszer telepítése Fali tartó konzol 1 Illessze a soundbar fali rögzítő nyílását a fali konzol elemhez. 2 Csúsztassa a soundbar-t a fali tartó konzolba. 3 Rögzítse őket szilárdan. 5 mm 3,2 mm Min. 22 mm 9 mm Fal felszíne Fali tartó konzol felerősítése 1 Illessze a fúrási mintalapot vízszintesen a falhoz, az alábbi ábrán látható módon. Fal felszíne Fúrási mintalap 2 A fúrási mintalapon bejelölt csavarozási pontokat követve, egy fúró segítségével fúrja ki a szükséges lyukakat. 32 mm Biztonságos rögzítés Biztonsági rögzítő kábelek (nem tartozék) megakadályozzák, hogy a soundbar leessen az asztalról. 8-9 mm Fal felszíne 3 Tegyen egy tiplit (nem tartozék) a falba és egy kalapács segítségével üsse a fal síkjába. 32 mm 8-9 mm Az ábrán látható módon hurkolja be a rögzítő kábeleket (nem mellékelt) a lyukba és kötözze a kábeleket az LCD TV állványához. Fal felszíne HU-6

9 A rendszer elhelyezése Megjegyzések: Mivel a rendszerből érkező hang nem meghatározott irányú, a hangszórót bárhová elhelyezheti. Azonban ajánlott a hangszórót a TV-készülékhez olyan közel helyezni, amennyire csak lehetséges. A hangszóró előlapja nem levehető. Telepítési ábra: TV Ne változtassa meg a készülék elhelyezését, ha az egység be van kapcsolva. Talpak felhelyezése A talpat az ábrán látható módon helyezze el. ACTIVE SUBWOOFER SYSTEM BD-lejátszó DVD-lejátszó Helyezze el a rendszert az ábrán látható módon. A rendszer használata előtt távolítsa el a fólia védőréteget a soundbarról és a mélysugárzóról. SUBWOOFER SYSTEM ACTIVE SUBWOOFER SYSTEM ACTIVE Talp SUBWOOFER SYSTEM A rendszer összeállítása Csatlakoztatások előtt győződjön meg róla, hogy a tápkábelt kihúzta a fali csatlakozóaljzatból! Mélysugár Bal Jobb R L Soundbar Fehér Fali csatlakozóaljzat V ~ 50/60 Hz Piros Ne tévessze össze csatlakoztatáskor a Hangszóró csatlakoztatása A szigetelés nélküli vezetéket csatlakoztassa a negatív ( ) csatlakozóhoz, és a piros, illetve fehér szigetelésű vezetéket a pozitív (+) csatlakozóhoz. 3 ohm-os vagy magasabb impedanciájú hangszórót használjon, mivel az alacsonyabb impedanciájú hangszóró kárt okozhat a készülékben. bal és a jobb oldali hangszórókat. A készülékkel szemben állva, a jobbra lévő hangszóró a jobb oldali. Ne hagyja, hogy a csupasz hangszóróvezetékek egymáshoz érjenek! Ne ejtsen vagy helyezzen tárgyakat a basszreflex nyílásokba! Ne álljon vagy üljön a mélysugárzóra/soundbarra, mert HU November 15 HELYTELEN megsérülhet! CZ SK 1 HU 2 UA 3 SI 4 RO 5 ET 6 LV 7 LT 1 GR 9 TR

10 A rendszer összeállítása (folytatás) Csatlakoztatás TV-hez (HDMI-vel) Kapcsolja ki az összes egyéb készüléket a csatlakoztatás elvégzése előtt. Állítsa a TV hangerejét alacsonyra a rendszer bekapcsolása előtt. Megjegyzések: A készülék támogatja az ARC (Audio Return Channel) funkcióval rendelkező HDMI szabványt. Az ARC használata esetén győződjön meg róla, hogy High Speed HDMI kábelt (ARC funkcióval) használ. Az ARC funkció használatához ARC szabványt támogató TV-készülék szükséges. Tájékozódjon a TV használati útmutatójából, hogy a készülék melyik csatlakozója támogatja az ARC funkciót. Egy nem ARC kompatibilis TV hangjának hallgatásához csatlakoztassa a TV audio kimenetét a rendszer AUDIO IN (TV) csatlakozójához. (lásd 9. oldal) A soundbar hangfal olyan TV-n vagy hasonló eszközön keresztül működtethető (ki/bekapcsolás, hangerő fel/le), amely támogatja a HDMI CEC (Consumer Electronics Control) szabványt. Ha a hangprojektor vezérlése nem működik így, az nem jelenti a készülék meghibásodását. Tájékozódjon az adott csatlakoztatott eszköz használati útmutatójából a CEC funkció aktiválását illetően. Például: Lépjen be a csatlakoztatott eszköz menüjébe, keresse meg és engedélyezze a CEC funkciót. Különböző márkák különböző nevet használhatnak a CEC funkció megjelölésére. Sharp LCD TV-k esetében a neve AQUOS LINK. Ha a soundbar rendszeren keresztül kívánja a TV hangját hallani, el kell végeznie egyes beállításokat a TV menüjében. Bővebb információt a TV használati útmutatójában talál. Ha a TV menüjéből nem tudja elérni a külső hangszóró beállításait (pl. Sharp LCD TV esetében AQUOS AUDIO SP menüpont), kapcsolja a CEC funkciót KI, majd BE. Győződjön meg róla, hogy az LCD TV Audio kimenete PCM-re van állítva, és nem más formátumra (pl. Dolby Digital, DTS, stb.). 3D-s tartalmak lejátszásához a rendszert High Speed HDMI kábellel kell összekötni egy 3D kompatibilis TV-vel, illetve a további készülékekkel (3D BD-lejátszó, stb.). Vegye fel a 3D szemüveget, ellenkező esetben a 3D kép helyes megjelenítése nem garantált. Válasszon az alábbi 2 megoldás közül: megoldás Ezt a csatlakoztatás ARC (Audio Return Channel) funkcióval rendelkező HDMI TV esetén ajánlott. TV Mélysugárzó DVD-, BD-lejátszó vagy megegyező HDMI kimeneti csatlakozóhoz HDMI (ARC) csatlakozóhoz HDMI kimeneti csatlakozóhoz Megjegyzések: Tájékozódjon a csatlakoztatni kívánt készülék használati útmutatójából. Teljesen dugja be a csatlakozókat a zavaros kép vagy zajok elkerülése érdekében megoldás Ezt a csatlakoztatás ARC (Audio Return Channel) funkcióval nem rendelkező HDMI TV esetén ajánlott. Mélysugárzó DVD-, BDlejátszó vagy HDMI KIMENET HDMI bemeneti csatlakozóhoz HDMI csatlakozóhoz Audio kimeneti csatlakozóhoz vagy a A HEADPHONE csatlakozóhoz TV Megjegyzések: A hang TV-n keresztüli hallgatásához kapcsolja ki a csatlakoztatott DVD-lejátszót vagy BD-lejátszót vagy más hasonló készülékét. Ezt a csatlakoztatást használva a TV belső hangszórói kikapcsolhatnak. HU-8

11 A rendszer összeállítása (folytatás) TV csatlakoztatása (AUDIO IN (TV) bemeneten keresztül) Audio kábel használatával csatlakoztassa a TV-hez megoldás TV A HEADPHONE csatlakozóhoz Audió kábel Mélysugárzó Audió jel AUDIO IN (TV) bemeneti csatlakozóhoz Megjegyzések: Ezt a csatlakoztatást használva a TV belső hangszórói kikapcsolhatnak. Ha a fejhallgató csatlakozót használja a TV-készülékhez, néhány esetben alacsony alapzaj hallatszódhat a soundbar hangszóróból. Ilyen esetben váltson a HDMI/ARC vagy a RCA csatlakoztatásra! A jelenség a használt TV márkájától, modelltől és a készülék korától függ, és nem a soundbar minőségi problémáját jelzi! megoldás TV Audio kimeneti csatlakozóhoz Mélysugárzó RCA kábel Audió jel AUDIO IN (TV) bemeneti csatlakozóhoz Megjegyzés: A hangerő szabályozásához el kell végezni néhány beállítást a TV menüben. Bővebb információt a TV használati útmutatójában talál. Példa: Lépjen be a TV Beállítások menüjébe, válassza ki az AUDIO OUT, majd a VARIABLE opciókat. Ha ez a megoldás nem működik, használja az 1. megoldást. HU-9

12 Általános működés Győződjön meg róla, hogy engedélyezi a HDMI CEC funkciót HDMI csatlakoztatás használatakor. További információt a TV használati útmutatójában talál. Készülék bekapcsolása Dugja be a tápkábelt a fali csatlakozóba, a készenléti kijelző PIROSRA vált. Az egység automatikusan bekapcsol, ha: 1. HDMI CEC-t támogató TV-t vagy hasonló eszközt bekapcsolják. 2. Audio jelet észlel a készülék az audio bemeneten keresztül. A készenléti mód kijelző KÉK-re vált, ha TV jelet észlel a készülék. Megjegyzések: HDMI bemeneti jel felülbírálja az Audio bemeneti jelet. Audio bemenet csak akkor működik, ha nem érkezik jel a HDMI bemeneti csatlakozótól. A TV bekapcsolása után tapasztalható, kismértékű hang elcsúszás nem jelent meghibásodást. AQUOS speaker is enabled üzenet jelenik meg, ha bekapcsoláskor a SHARP LCD TV nem találja a HT- SL70/HT-SL75 készüléket. Ugyanakkor az AQUOS audio with AQUOS LINK is enabled üzenet jelenik meg, amint a TV felismerte az /HT-SL75 készüléket. A megjelenő üzenetek pontos szövege TV modellenként változhat. Az Audio Return Channel (ARC) funkció teszi lehetővé az ARC funkcióval rendelkező HDMI TV számára, hogy audio jelet továbbítson a vevő HDMI OUT csatlakozójára. A funkció használatához TV-készülékének támogatnia kell az ARC funkciót. Győződjön meg róla, hogy az LCD TV Audio kimenete PCM-re van állítva és nem más, pl. Dolby Digital, DTS, stb. formátumra. További információt a TV használati útmutatójában talál. A hangerőt csak a TV-készüléken keresztül lehet szabályozni. Audio Return Channel (ARC) (Audio Return Channel almenü) Hangerő Készülék kikapcsolása A készülék automatikusan készenléti módba kapcsol (kijelző PIROS-ra vált), ha: 1. HDMI CEC funkcióval rendelkező TV-t vagy hasonló eszközt bekapcsolják. 2. Készülék 20 percig nem érzékel bemeneti audio jelet. HU-10

13 Hibakeresési segédlet Számos lehetséges probléma a tulajdonos által, szakember kihívása nélkül is megoldható. Ha valamilyen hibát észlel a készülékkel kapcsolatban, kérjük nézze át a következőket, mielőtt hivatalos SHARP viszonteladójához vagy szervizközpontjához fordulna. Általános jellemzők Hibajelenség A hiba lehetséges oka Nincs hang. A bemeneti jel (választás) megfelelően van beállítva? HDMI kompatibilis eszközt használ? Megfelelően csatlakoztatta a HDMI kábelt? Megfelelő típusú HDMI kábelt használ? (ARC funkcióval) A hang bemenet támogatja a PCM jeleket? Ne dugja be, vagy húzza ki a HDMI kábelt a készülék bekapcsolt állapotában. Meghibásodást okozhat. Zaj hallható a lejátszás közben. Nem lehet bekapcsolni a készüléket. A hangerőt nem lehet szabályozni. A TV nem jelenít meg 3D képet. Háttérzaj hallható a TV fejhallgató kimenetéhez történő csatlakoztatásakor. Helyezze távolabb a hangszórót a számítógép vagy mobiltelefon közeléből. Be van dugva a készülék? A védelmi áramkör aktiválódhatott. Húzza ki, majd legalább 5 perc eltelte után dugja vissza a tápkábelt. Ellenőrizze, hogy a HDMI CEC funkció engedélyezve van. Fejhallgató vagy RCA esetén ellenőrizze a TV beállításait (VARIABLE). A TV, vagy a videó egységtől függően a 3D kép nem jeleníthető meg. Ellenőrizze az adott készülék használati útmutatóját. A TV-készülék kimenetét változtassa HDMI/ARC vagy RCA-ra. A háttérzaj jelentkezése függhet a TV márkájától, modelltől és a TV korától. Nem a soundbar meghibásodásának jele! A hirtelen hőmérsékletváltozás, szélsőségesen magas páratartalmú környezetben való tárolás vagy működtetés a készülék belsejében. A páralecsapódás a készülék hibás működését vonhatja maga után. Ez esetben hagyja bekapcsolva a készüléket, amíg a normális lejátszás nem lehetséges (kb. 1 óra). Puha ruhával törölje le a nedvességet a jeladóról, mielőtt használná a készüléket. Ha a készüléket erős külső behatás éri (fizikai ütés, túlzott statikus elektromosság, villámcsapás okozta feszültségingadozás, stb.), vagy nem megfelelően használják, az működési hibához vezethet. Ha az előző művelet nyomán a készülék nem áll helyre, húzza ki, majd dugja be újra az egységet, vagy a húzzon ki minden csatlakoztatott eszközt, majd dugja vissza őket. Karbantartás Páralecsapódás Ha probléma merül fel a működés közben A burkolat tisztítása Rendszeresen törölje át a burkolatot puha ruhával. Ne használjon vegyszereket (benzint, hígítót, stb.) a tisztításhoz, mert a burkolat felülete megsérülhet! Ne használjon olajat a készülék belsejében, mert az hibás működést okozhat! HU-11

14 Műszaki adatok Folyamatos fejlesztési stratégiája részeként a SHARP fenntartja a jogot, hogy a termékek tervezésén, valamint műszaki jellemzőin előzetes bejelentés nélkül változtasson. A teljesítményjellemzők jelzett adatai a szériadarabokra vonatkozó névleges értékek. Az egyes daraboknál előfordulhatnak ezektől eltérő értékek. Általános jellemzők Hálózati feszültség Teljesítményfelvétel Kimeneti teljesítmény Kimeneti csatlakozó Bemeneti csatlakozó Mélysugárzó V ~ 50/60 Hz Bekapcsolt állapot: 40 W Készenléti mód: 1 W RMS: 200 Watt Front bal/jobb RMS: 100 W (50 W + 50 W) (10% T.H.D.) RMS: 70 W (35 W + 35 W) (1% T.H.D.) Mélysugárzó RMS: 100 W (10% T.H.D.) RMS: 100 W (1% T.H.D.) HDMI (Audio Return Channel funkcióval) kimenet: (audio/video támogatás 1080p-hez) x 1 Analóg bemenet (Audio in): Sztereó mini csatlakozó Ø 3,5 mm Bemeneti impedancia: 33 kohm HDMI bemenet: (audio/video támogatás 1080p-hez) x 1 Típus Mélysugárzó rendszer 16 cm mélyhangszóró Maximális 200 W teljesítményfelvétel Névleges teljesítményfelvétel 100 W Impedancia 4 ohm Méretek Szélesség: 115 mm Magasság: 422 mm Mélység: 307 mm Tömeg 4,50 kg Soundbar hangszóró Típus Full Range hangszóró rendszer 2,2 x 11,5 cm Full Range Maximális 100 W/CS teljesítményfelvétel Névleges 50 W/CS teljesítményfelvétel Impedancia 3 ohm/cs (4 párhuzamos darab) VÍZSZINTES ELRENDEZÉS HT-SL75 60"-as méretek Szélesség: 1385 mm Magasság: 26 mm Mélység: 50 mm Tömeg 1,20 kg 70"-es méretek Szélesség: 1610 mm Magasság: 26 mm Mélység: 50 mm Tömeg 1,30 kg 46"-os méretek Tömeg Szélesség: 1071 mm Magasság: 26 mm Mélység: 50 mm 1,15 kg 52"-es méretek Szélesség: 1204 mm Magasság: 26 mm Mélység: 50 mm Tömeg 1,20 kg FÜGGŐLEGES ELRENDEZÉS HT-SL75 60"-as méretek Szélesség: 160 mm Magasság: 888 mm Mélység: 160 mm Tömeg 1,70 kg/darab 70"-es méretek Szélesség: 160 mm Magasság: 1013 mm Mélység: 160 mm Tömeg 1,70 kg/darab 46"-os méretek Tömeg Szélesség: 160 mm Magasság: 706 mm Mélység: 160 mm 0,95 kg/darab 52"-es méretek Szélesség: 160 mm Magasság: 782 mm Mélység: 160 mm Tömeg 0,95 kg/darab HU-12
