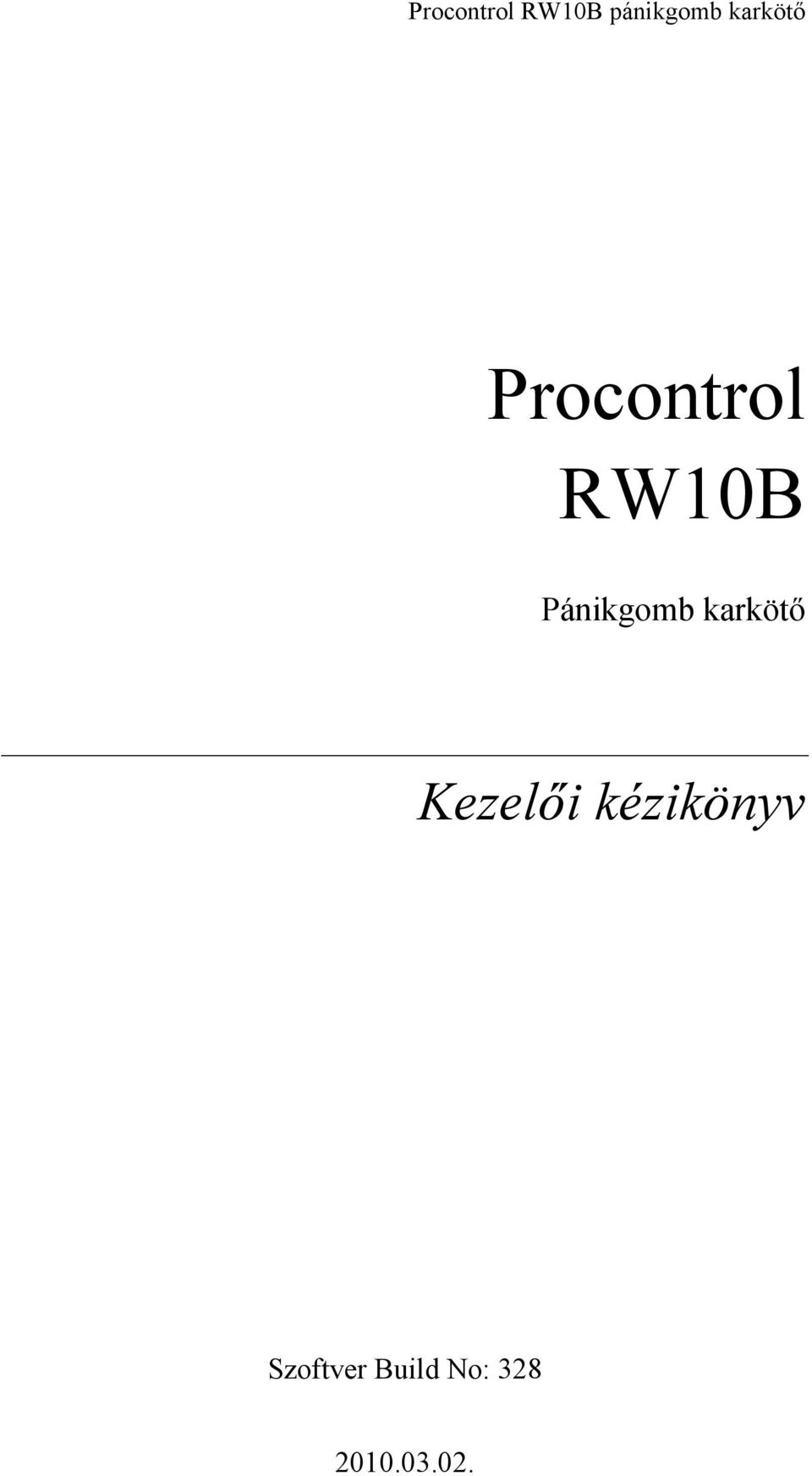

1 Procontrol RW10B Pánikgomb karkötő Kezelői kézikönyv Szoftver Build No:

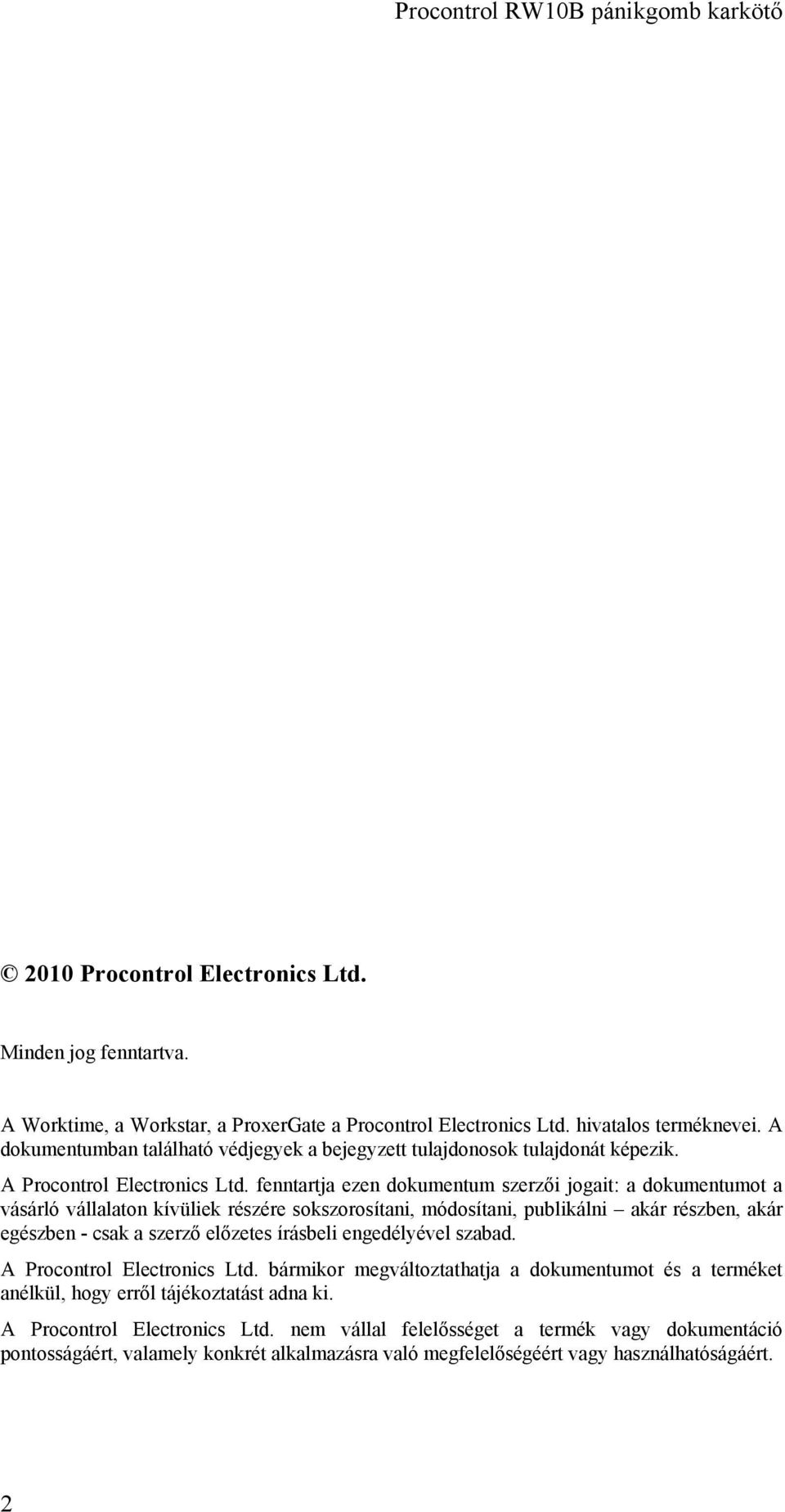

2 2010 Procontrol Electronics Ltd. Minden jog fenntartva. A Worktime, a Workstar, a ProxerGate a Procontrol Electronics Ltd. hivatalos terméknevei. A dokumentumban található védjegyek a bejegyzett tulajdonosok tulajdonát képezik. A Procontrol Electronics Ltd. fenntartja ezen dokumentum szerzői jogait: a dokumentumot a vásárló vállalaton kívüliek részére sokszorosítani, módosítani, publikálni akár részben, akár egészben - csak a szerző előzetes írásbeli engedélyével szabad. A Procontrol Electronics Ltd. bármikor megváltoztathatja a dokumentumot és a terméket anélkül, hogy erről tájékoztatást adna ki. A Procontrol Electronics Ltd. nem vállal felelősséget a termék vagy dokumentáció pontosságáért, valamely konkrét alkalmazásra való megfelelőségéért vagy használhatóságáért. 2

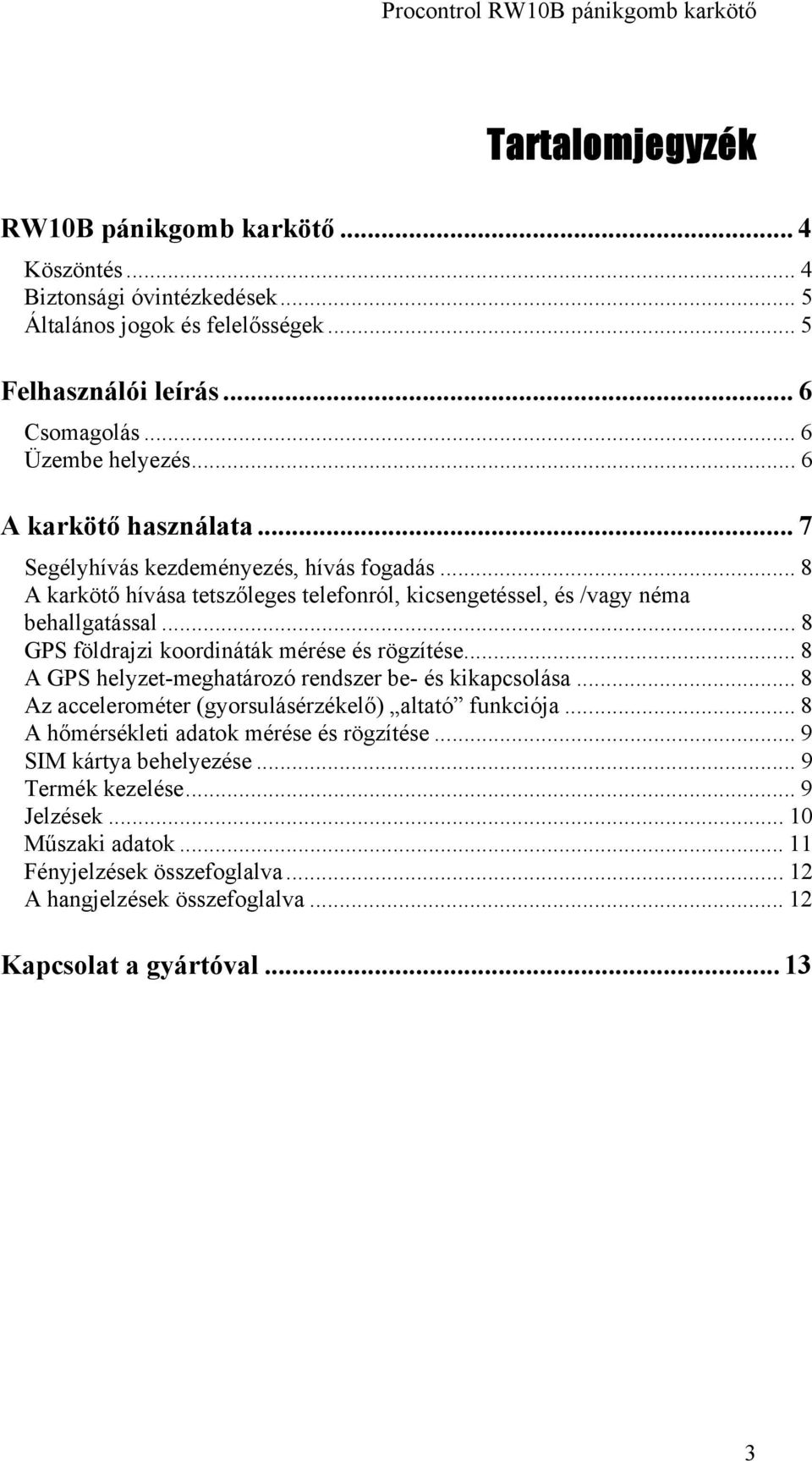

3 Tartalomjegyzék RW10B pánikgomb karkötő... 4 Köszöntés... 4 Biztonsági óvintézkedések... 5 Általános jogok és felelősségek... 5 Felhasználói leírás... 6 Csomagolás... 6 Üzembe helyezés... 6 A karkötő használata... 7 Segélyhívás kezdeményezés, hívás fogadás... 8 A karkötő hívása tetszőleges telefonról, kicsengetéssel, és /vagy néma behallgatással... 8 GPS földrajzi koordináták mérése és rögzítése... 8 A GPS helyzet-meghatározó rendszer be- és kikapcsolása... 8 Az accelerométer (gyorsulásérzékelő) altató funkciója... 8 A hőmérsékleti adatok mérése és rögzítése... 9 SIM kártya behelyezése... 9 Termék kezelése... 9 Jelzések Műszaki adatok Fényjelzések összefoglalva A hangjelzések összefoglalva Kapcsolat a gyártóval

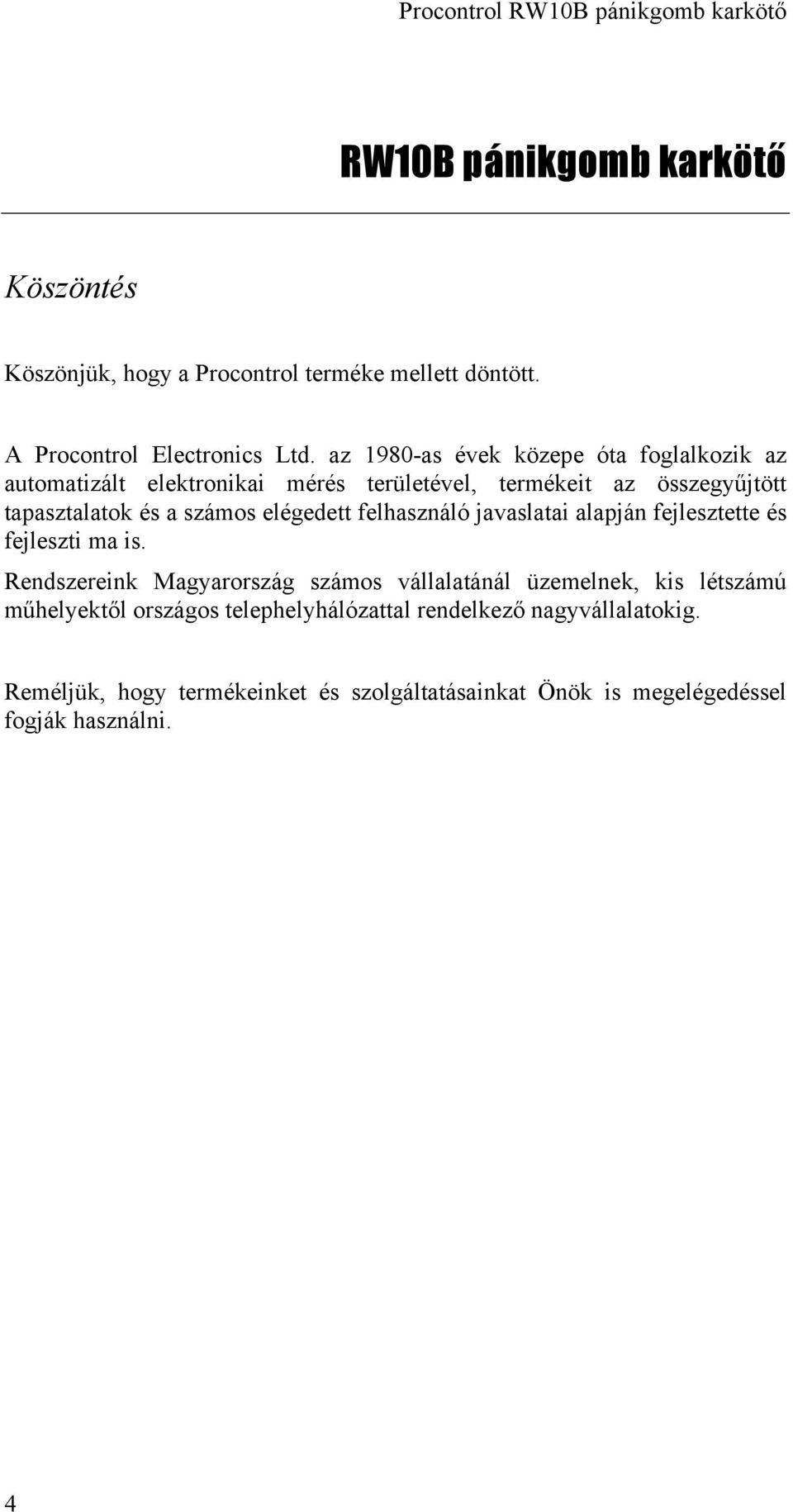

4 RW10B pánikgomb karkötő Köszöntés Köszönjük, hogy a Procontrol terméke mellett döntött. A Procontrol Electronics Ltd. az 1980-as évek közepe óta foglalkozik az automatizált elektronikai mérés területével, termékeit az összegyűjtött tapasztalatok és a számos elégedett felhasználó javaslatai alapján fejlesztette és fejleszti ma is. Rendszereink Magyarország számos vállalatánál üzemelnek, kis létszámú műhelyektől országos telephelyhálózattal rendelkező nagyvállalatokig. Reméljük, hogy termékeinket és szolgáltatásainkat Önök is megelégedéssel fogják használni. 4

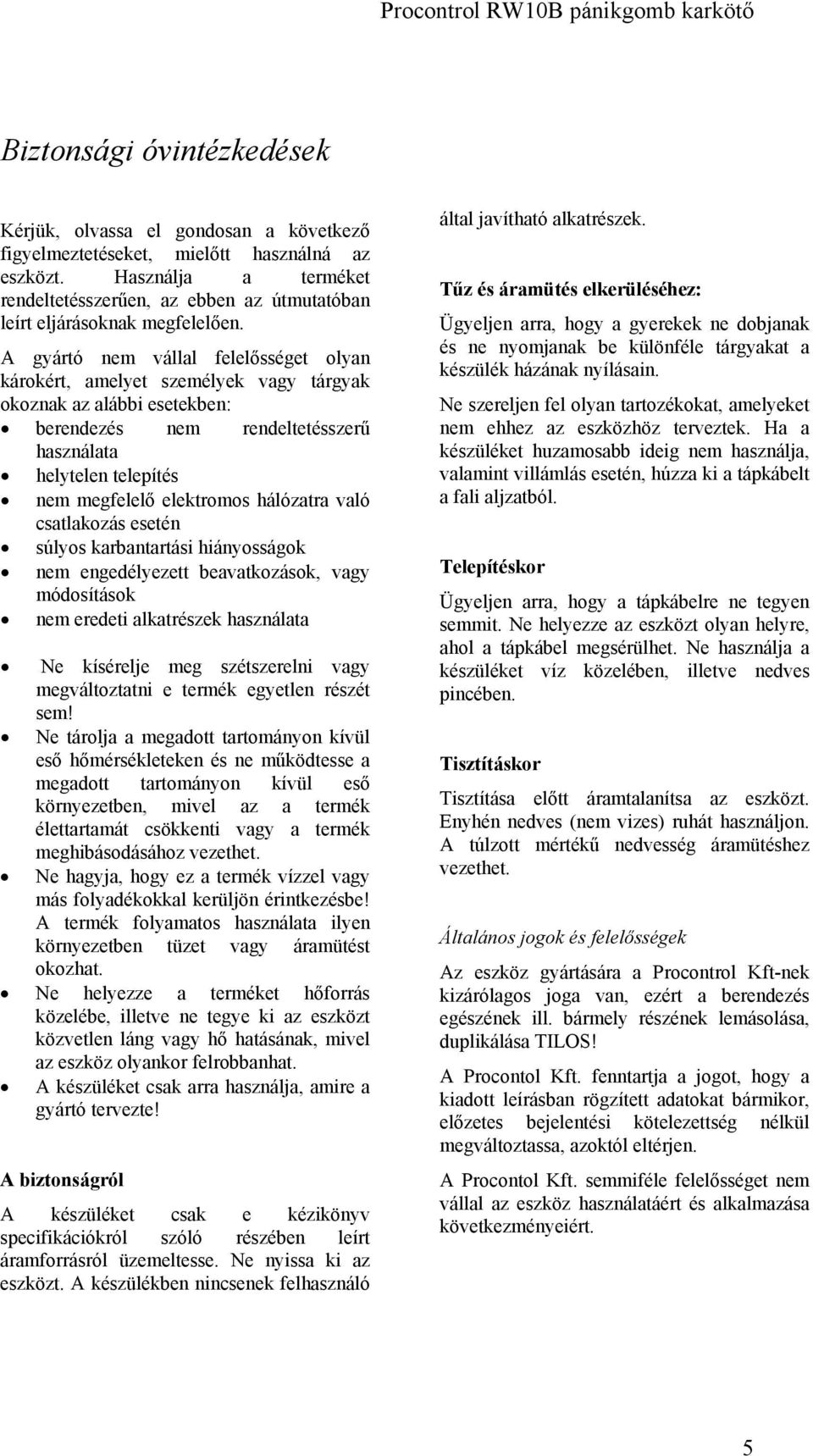

5 Biztonsági óvintézkedések Kérjük, olvassa el gondosan a következő figyelmeztetéseket, mielőtt használná az eszközt. Használja a terméket rendeltetésszerűen, az ebben az útmutatóban leírt eljárásoknak megfelelően. A gyártó nem vállal felelősséget olyan károkért, amelyet személyek vagy tárgyak okoznak az alábbi esetekben: berendezés nem rendeltetésszerű használata helytelen telepítés nem megfelelő elektromos hálózatra való csatlakozás esetén súlyos karbantartási hiányosságok nem engedélyezett beavatkozások, vagy módosítások nem eredeti alkatrészek használata Ne kísérelje meg szétszerelni vagy megváltoztatni e termék egyetlen részét sem! Ne tárolja a megadott tartományon kívül eső hőmérsékleteken és ne működtesse a megadott tartományon kívül eső környezetben, mivel az a termék élettartamát csökkenti vagy a termék meghibásodásához vezethet. Ne hagyja, hogy ez a termék vízzel vagy más folyadékokkal kerüljön érintkezésbe! A termék folyamatos használata ilyen környezetben tüzet vagy áramütést okozhat. Ne helyezze a terméket hőforrás közelébe, illetve ne tegye ki az eszközt közvetlen láng vagy hő hatásának, mivel az eszköz olyankor felrobbanhat. A készüléket csak arra használja, amire a gyártó tervezte! A biztonságról A készüléket csak e kézikönyv specifikációkról szóló részében leírt áramforrásról üzemeltesse. Ne nyissa ki az eszközt. A készülékben nincsenek felhasználó által javítható alkatrészek. Tűz és áramütés elkerüléséhez: Ügyeljen arra, hogy a gyerekek ne dobjanak és ne nyomjanak be különféle tárgyakat a készülék házának nyílásain. Ne szereljen fel olyan tartozékokat, amelyeket nem ehhez az eszközhöz terveztek. Ha a készüléket huzamosabb ideig nem használja, valamint villámlás esetén, húzza ki a tápkábelt a fali aljzatból. Telepítéskor Ügyeljen arra, hogy a tápkábelre ne tegyen semmit. Ne helyezze az eszközt olyan helyre, ahol a tápkábel megsérülhet. Ne használja a készüléket víz közelében, illetve nedves pincében. Tisztításkor Tisztítása előtt áramtalanítsa az eszközt. Enyhén nedves (nem vizes) ruhát használjon. A túlzott mértékű nedvesség áramütéshez vezethet. Általános jogok és felelősségek Az eszköz gyártására a Procontrol Kft-nek kizárólagos joga van, ezért a berendezés egészének ill. bármely részének lemásolása, duplikálása TILOS! A Procontol Kft. fenntartja a jogot, hogy a kiadott leírásban rögzített adatokat bármikor, előzetes bejelentési kötelezettség nélkül megváltoztassa, azoktól eltérjen. A Procontol Kft. semmiféle felelősséget nem vállal az eszköz használatáért és alkalmazása következményeiért. 5

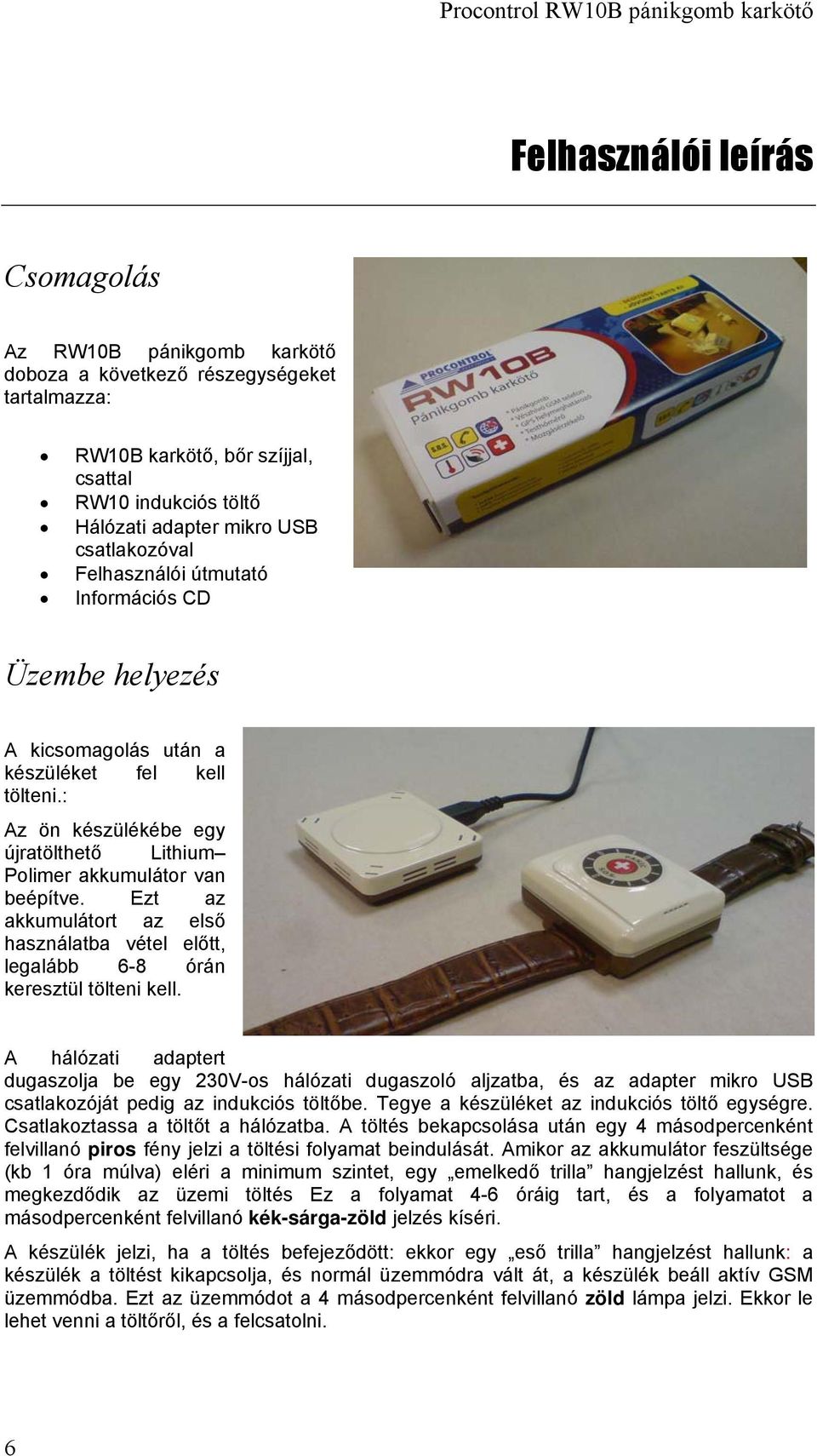

6 Felhasználói leírás Csomagolás Az RW10B pánikgomb karkötő doboza a következő részegységeket tartalmazza: RW10B karkötő, bőr szíjjal, csattal RW10 indukciós töltő Hálózati adapter mikro USB csatlakozóval Felhasználói útmutató Információs CD Üzembe helyezés A kicsomagolás után a készüléket fel kell tölteni.: Az ön készülékébe egy újratölthető Lithium Polimer akkumulátor van beépítve. Ezt az akkumulátort az első használatba vétel előtt, legalább 6-8 órán keresztül tölteni kell. A hálózati adaptert dugaszolja be egy 230V-os hálózati dugaszoló aljzatba, és az adapter mikro USB csatlakozóját pedig az indukciós töltőbe. Tegye a készüléket az indukciós töltő egységre. Csatlakoztassa a töltőt a hálózatba. A töltés bekapcsolása után egy 4 másodpercenként felvillanó piros fény jelzi a töltési folyamat beindulását. Amikor az akkumulátor feszültsége (kb 1 óra múlva) eléri a minimum szintet, egy emelkedő trilla hangjelzést hallunk, és megkezdődik az üzemi töltés Ez a folyamat 4-6 óráig tart, és a folyamatot a másodpercenként felvillanó kék-sárga-zöld jelzés kíséri. A készülék jelzi, ha a töltés befejeződött: ekkor egy eső trilla hangjelzést hallunk: a készülék a töltést kikapcsolja, és normál üzemmódra vált át, a készülék beáll aktív GSM üzemmódba. Ezt az üzemmódot a 4 másodpercenként felvillanó zöld lámpa jelzi. Ekkor le lehet venni a töltőről, és a felcsatolni. 6

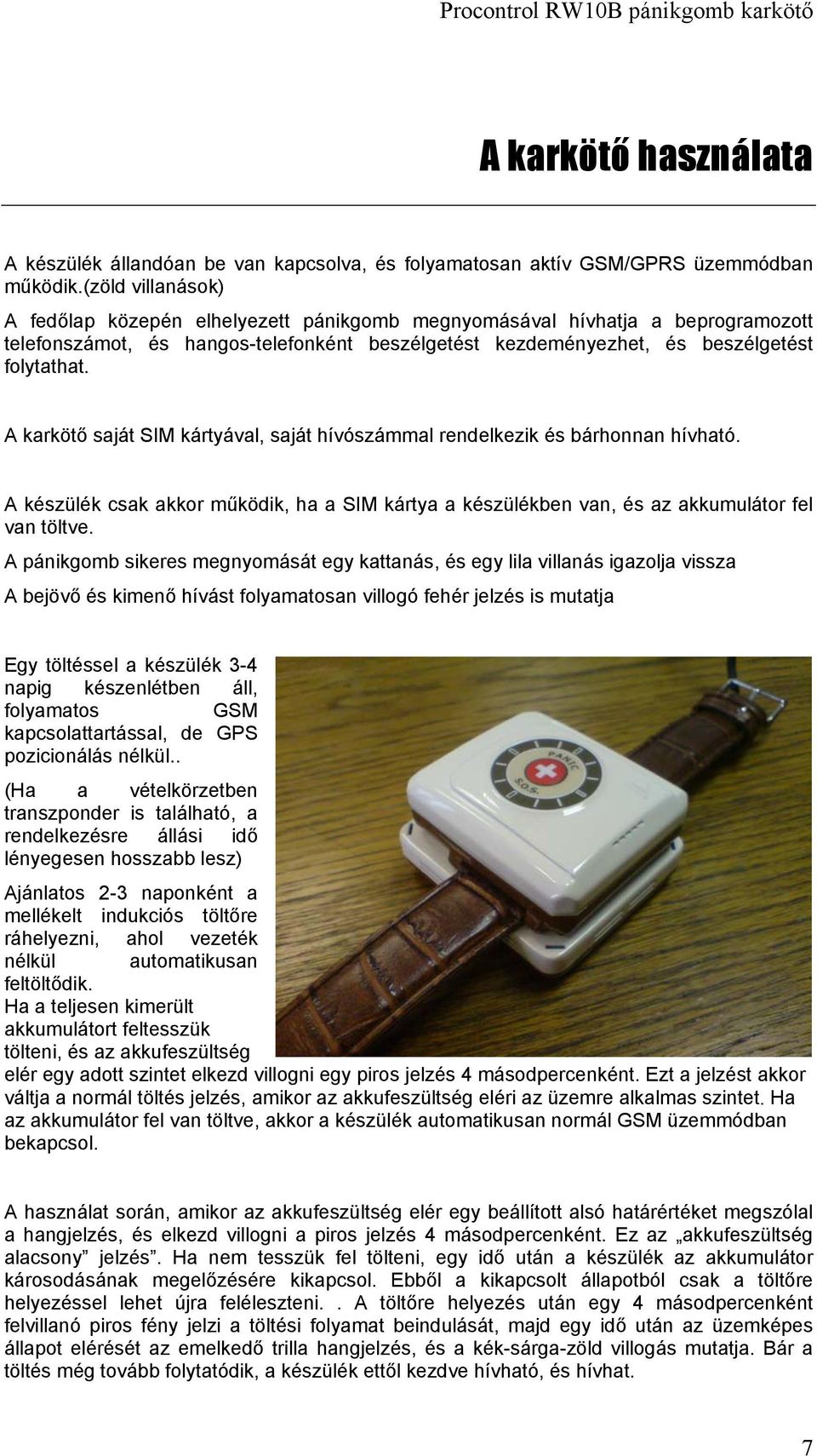

7 A karkötő használata A készülék állandóan be van kapcsolva, és folyamatosan aktív GSM/GPRS üzemmódban működik.(zöld villanások) A fedőlap közepén elhelyezett pánikgomb megnyomásával hívhatja a beprogramozott telefonszámot, és hangos-telefonként beszélgetést kezdeményezhet, és beszélgetést folytathat. A karkötő saját SIM kártyával, saját hívószámmal rendelkezik és bárhonnan hívható. A készülék csak akkor működik, ha a SIM kártya a készülékben van, és az akkumulátor fel van töltve. A pánikgomb sikeres megnyomását egy kattanás, és egy lila villanás igazolja vissza A bejövő és kimenő hívást folyamatosan villogó fehér jelzés is mutatja Egy töltéssel a készülék 3-4 napig készenlétben áll, folyamatos GSM kapcsolattartással, de GPS pozicionálás nélkül.. (Ha a vételkörzetben transzponder is található, a rendelkezésre állási idő lényegesen hosszabb lesz) Ajánlatos 2-3 naponként a mellékelt indukciós töltőre ráhelyezni, ahol vezeték nélkül automatikusan feltöltődik. Ha a teljesen kimerült akkumulátort feltesszük tölteni, és az akkufeszültség elér egy adott szintet elkezd villogni egy piros jelzés 4 másodpercenként. Ezt a jelzést akkor váltja a normál töltés jelzés, amikor az akkufeszültség eléri az üzemre alkalmas szintet. Ha az akkumulátor fel van töltve, akkor a készülék automatikusan normál GSM üzemmódban bekapcsol. A használat során, amikor az akkufeszültség elér egy beállított alsó határértéket megszólal a hangjelzés, és elkezd villogni a piros jelzés 4 másodpercenként. Ez az akkufeszültség alacsony jelzés. Ha nem tesszük fel tölteni, egy idő után a készülék az akkumulátor károsodásának megelőzésére kikapcsol. Ebből a kikapcsolt állapotból csak a töltőre helyezéssel lehet újra feléleszteni.. A töltőre helyezés után egy 4 másodpercenként felvillanó piros fény jelzi a töltési folyamat beindulását, majd egy idő után az üzemképes állapot elérését az emelkedő trilla hangjelzés, és a kék-sárga-zöld villogás mutatja. Bár a töltés még tovább folytatódik, a készülék ettől kezdve hívható, és hívhat. 7

8 Segélyhívás kezdeményezés, hívás fogadás A készülékkel vészhelyzet esetén a pánikgomb megnyomásával lehet hívást kezdeményezni. Véletlen megnyomása esetén újbóli egyszeri megnyomással lehetséges a hívást megszakítani. Bejövő hívás fogadása a kagyló felvétele szintén a pánikgomb megnyomásával történik, az előzőekben leírt módon. A karkötő hívása tetszőleges telefonról, kicsengetéssel, és /vagy néma behallgatással Ha a néma behallgatásra is jogosult állomások listáján rajta vagyunk, akkor az első híváskor a karkötő nem csörög, hanem némán felveszi a hívást, ha ennek a hívásnak a megszakítása után a készüléket újrahívjuk 30 mp-en belül, akkor a hívás ki fog csörögni a fogadó félnél. GPS földrajzi koordináták mérése és rögzítése Az RW10B karkötőbe nagy érzékenységű ublox GPS vevő van beépítve. Mint ismeretes a GPS műholdak az épületek belsejében általában nem vehetők, ezért épületben a GPS rendszerek általában nem használhatók. Az RW10B karkötőbe nagy érzékenységű ublox GPS vevő van beépítve, és oly módon van beprogramozva, hogy otthon ki van kapcsolva, és amint a transzponder vételkörzetéből kikerül, kültéren 10 percenként rögzíti, és naplózza a koordinátákat. Az RW10B akkor érzi kültéren magát, ha az RT10 transzpondert nem látja vagy nincs is. Amikor nincs transzponder, de a karkötő épület belsejében van, akkor a felesleges, és eredménytelen beltéri GPS mérési próbálkozás a szükségesnél hamarabb kimerítené az akkumulátort, ezért kézzel kell be- és kikapcsolni. A GPS helyzet-meghatározó rendszer be- és kikapcsolása A karkötő bekapcsolásakor ez a funkció be van kapcsolva. ha a későbbiekben szeretnénk elindítani ezt a funkciót akkor a bekapcsoláshoz nyomjuk meg a pánikgombot négyszer egymás után. Egyes gombnyomások között kevesebb, mint egy másodperc legyen. A GPS bekapcsolását két emelkedő trilla jelzi vissza, és innentől GPS üzemmódban vagyunk, amit a 4 másodpercenként felvillanó kék jelzés mutat. Az accelerométer (gyorsulásérzékelő) altató funkciója A GPS-es üzemmód aktív, ha a karkötő mozgásban van. Amennyiben nem mozgatjuk az eszközt 1 óráig a GPS automatikusan kikapcsol energia megtakarítás céljából. Ha újra 8

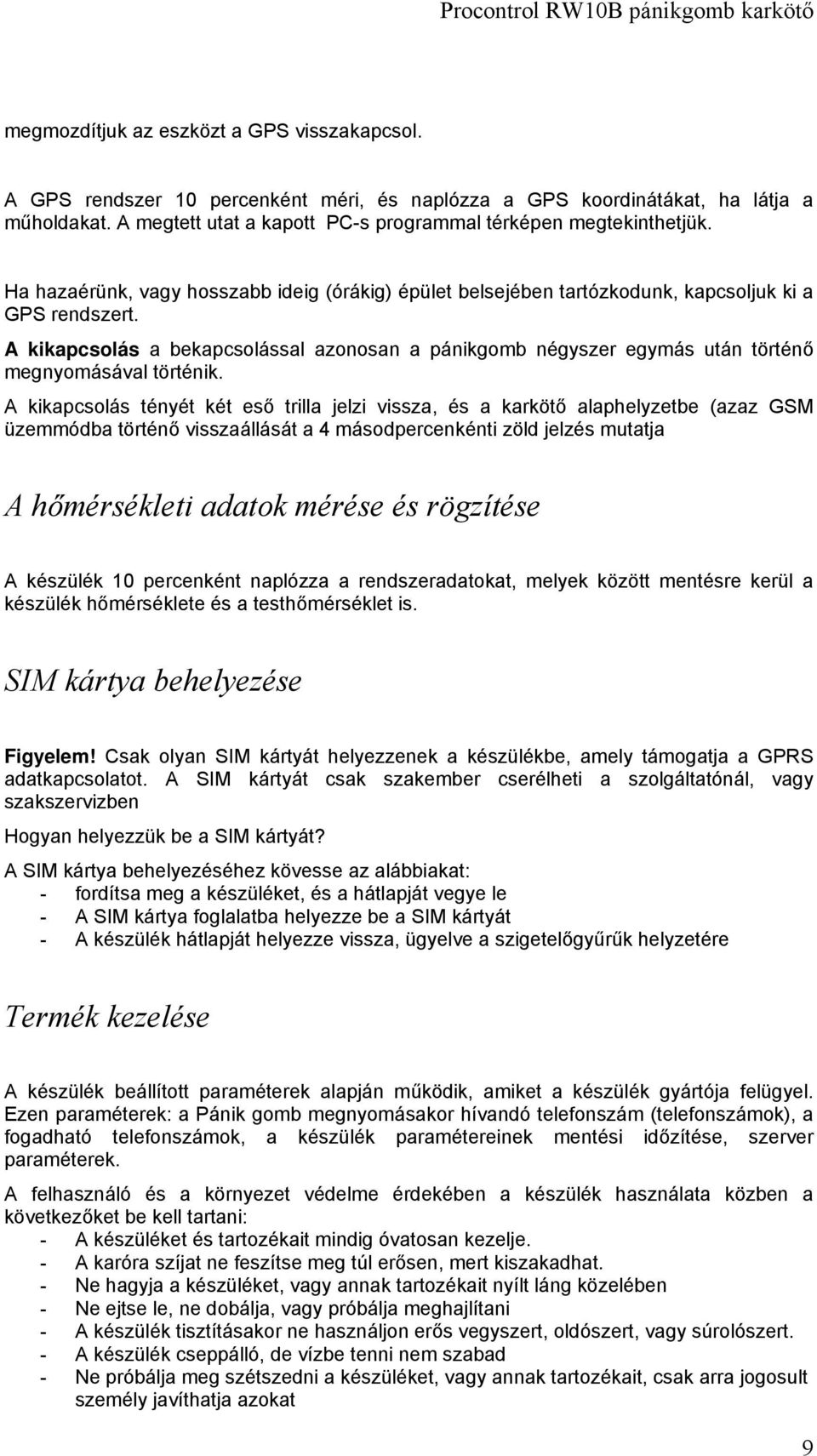

9 megmozdítjuk az eszközt a GPS visszakapcsol. A GPS rendszer 10 percenként méri, és naplózza a GPS koordinátákat, ha látja a műholdakat. A megtett utat a kapott PC-s programmal térképen megtekinthetjük. Ha hazaérünk, vagy hosszabb ideig (órákig) épület belsejében tartózkodunk, kapcsoljuk ki a GPS rendszert. A kikapcsolás a bekapcsolással azonosan a pánikgomb négyszer egymás után történő megnyomásával történik. A kikapcsolás tényét két eső trilla jelzi vissza, és a karkötő alaphelyzetbe (azaz GSM üzemmódba történő visszaállását a 4 másodpercenkénti zöld jelzés mutatja A hőmérsékleti adatok mérése és rögzítése A készülék 10 percenként naplózza a rendszeradatokat, melyek között mentésre kerül a készülék hőmérséklete és a testhőmérséklet is. SIM kártya behelyezése Figyelem! Csak olyan SIM kártyát helyezzenek a készülékbe, amely támogatja a GPRS adatkapcsolatot. A SIM kártyát csak szakember cserélheti a szolgáltatónál, vagy szakszervizben Hogyan helyezzük be a SIM kártyát? A SIM kártya behelyezéséhez kövesse az alábbiakat: - fordítsa meg a készüléket, és a hátlapját vegye le - A SIM kártya foglalatba helyezze be a SIM kártyát - A készülék hátlapját helyezze vissza, ügyelve a szigetelőgyűrűk helyzetére Termék kezelése A készülék beállított paraméterek alapján működik, amiket a készülék gyártója felügyel. Ezen paraméterek: a Pánik gomb megnyomásakor hívandó telefonszám (telefonszámok), a fogadható telefonszámok, a készülék paramétereinek mentési időzítése, szerver paraméterek. A felhasználó és a környezet védelme érdekében a készülék használata közben a következőket be kell tartani: - A készüléket és tartozékait mindig óvatosan kezelje. - A karóra szíjat ne feszítse meg túl erősen, mert kiszakadhat. - Ne hagyja a készüléket, vagy annak tartozékait nyílt láng közelében - Ne ejtse le, ne dobálja, vagy próbálja meghajlítani - A készülék tisztításakor ne használjon erős vegyszert, oldószert, vagy súrolószert. - A készülék cseppálló, de vízbe tenni nem szabad - Ne próbálja meg szétszedni a készüléket, vagy annak tartozékait, csak arra jogosult személy javíthatja azokat 9

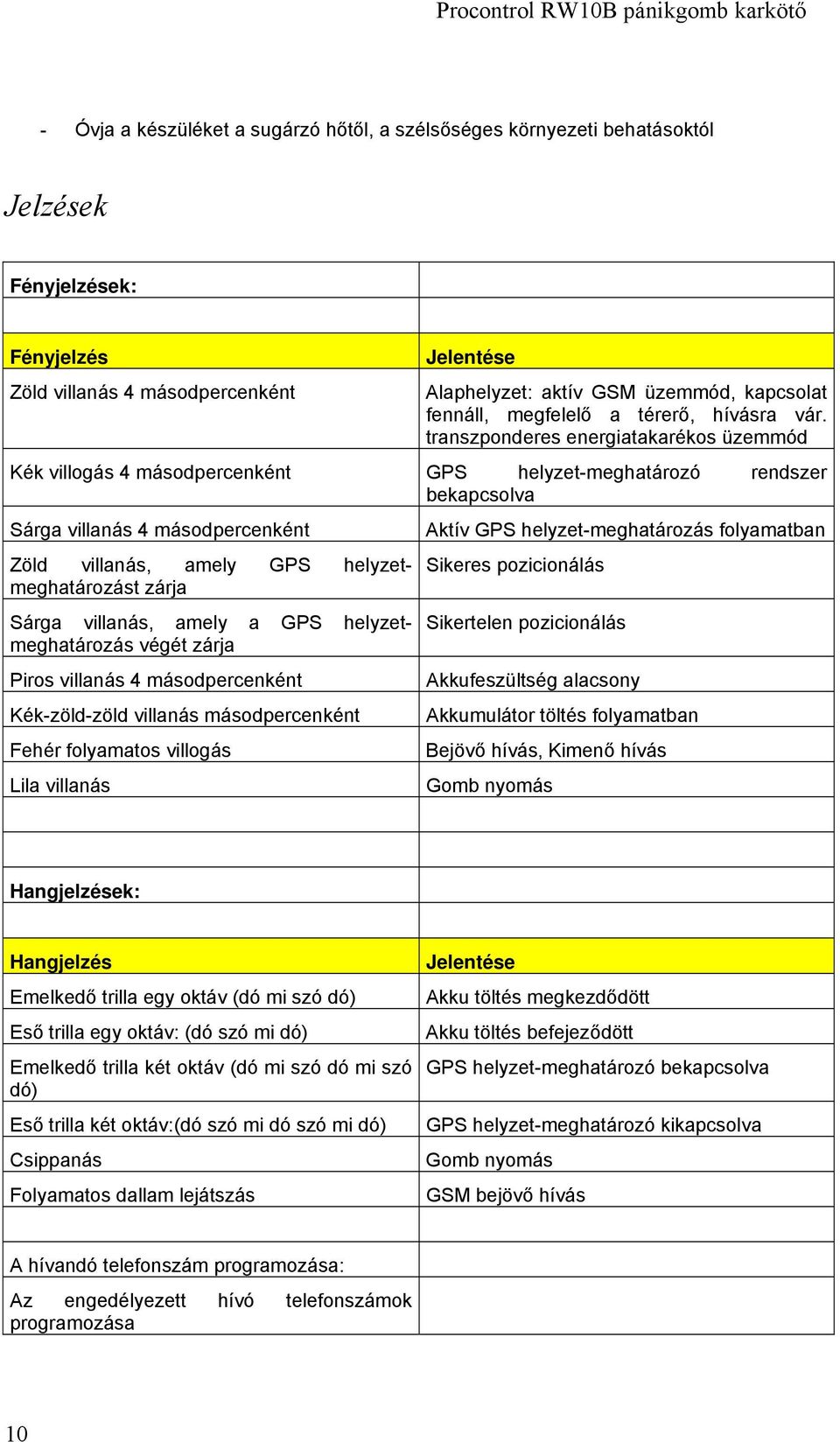

10 - Óvja a készüléket a sugárzó hőtől, a szélsőséges környezeti behatásoktól Jelzések Fényjelzések: Fényjelzés Zöld villanás 4 másodpercenként Jelentése Alaphelyzet: aktív GSM üzemmód, kapcsolat fennáll, megfelelő a térerő, hívásra vár. transzponderes energiatakarékos üzemmód Kék villogás 4 másodpercenként GPS helyzet-meghatározó rendszer bekapcsolva Sárga villanás 4 másodpercenként Zöld villanás, amely GPS helyzetmeghatározást zárja Sárga villanás, amely a GPS helyzetmeghatározás végét zárja Piros villanás 4 másodpercenként Kék-zöld-zöld villanás másodpercenként Fehér folyamatos villogás Lila villanás Aktív GPS helyzet-meghatározás folyamatban Sikeres pozicionálás Sikertelen pozicionálás Akkufeszültség alacsony Akkumulátor töltés folyamatban Bejövő hívás, Kimenő hívás Gomb nyomás Hangjelzések: Hangjelzés Emelkedő trilla egy oktáv (dó mi szó dó) Eső trilla egy oktáv: (dó szó mi dó) Emelkedő trilla két oktáv (dó mi szó dó mi szó dó) Eső trilla két oktáv:(dó szó mi dó szó mi dó) Csippanás Folyamatos dallam lejátszás Jelentése Akku töltés megkezdődött Akku töltés befejeződött GPS helyzet-meghatározó bekapcsolva GPS helyzet-meghatározó kikapcsolva Gomb nyomás GSM bejövő hívás A hívandó telefonszám programozása: Az engedélyezett hívó telefonszámok programozása 10

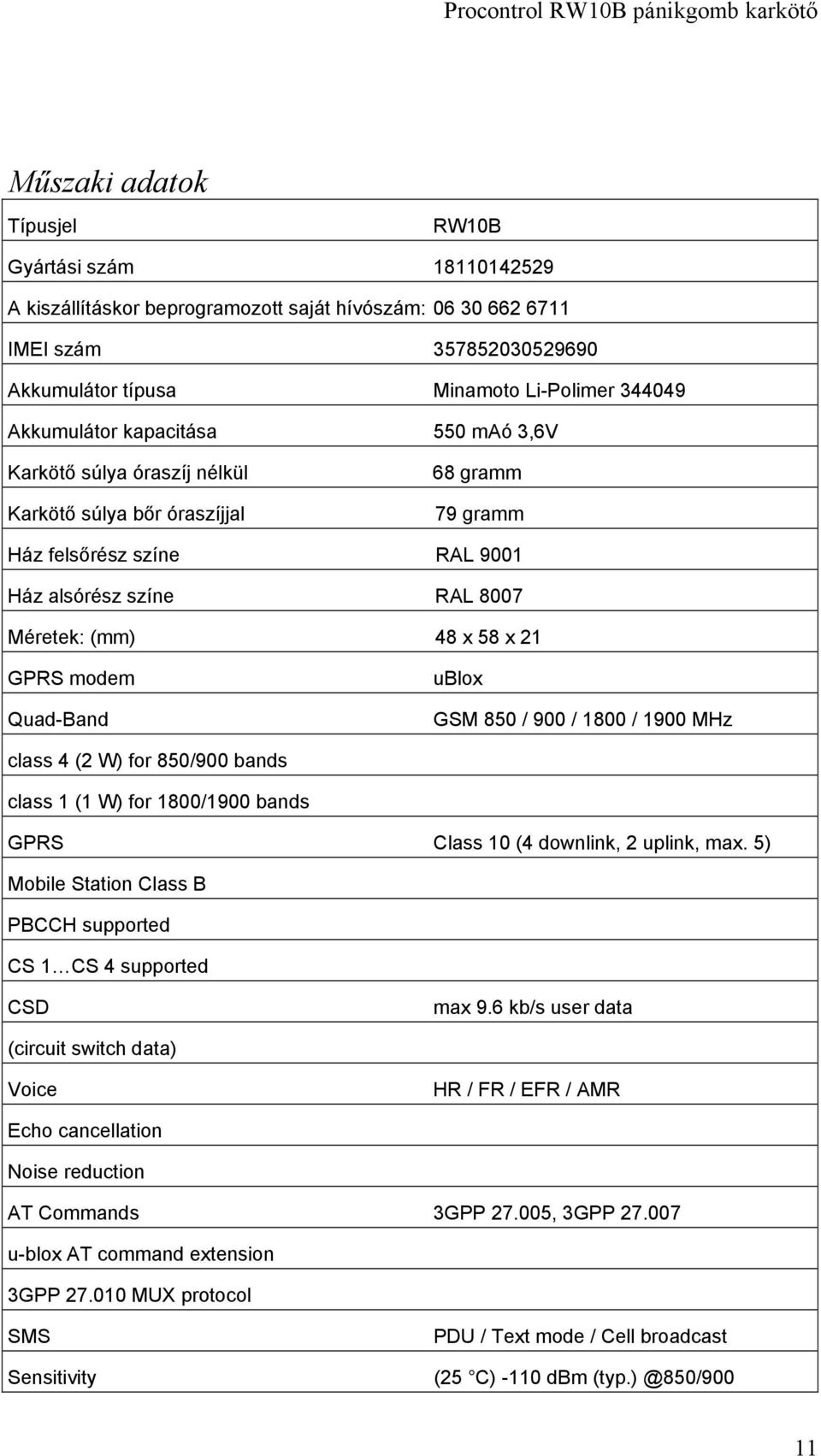

11 Műszaki adatok Típusjel RW10B Gyártási szám A kiszállításkor beprogramozott saját hívószám: IMEI szám Akkumulátor típusa Minamoto Li-Polimer Akkumulátor kapacitása 550 maó 3,6V Karkötő súlya óraszíj nélkül Karkötő súlya bőr óraszíjjal 68 gramm 79 gramm Ház felsőrész színe RAL 9001 Ház alsórész színe RAL 8007 Méretek: (mm) 48 x 58 x 21 GPRS modem Quad-Band ublox GSM 850 / 900 / 1800 / 1900 MHz class 4 (2 W) for 850/900 bands class 1 (1 W) for 1800/1900 bands GPRS Class 10 (4 downlink, 2 uplink, max. 5) Mobile Station Class B PBCCH supported CS 1 CS 4 supported CSD max 9.6 kb/s user data (circuit switch data) Voice HR / FR / EFR / AMR Echo cancellation Noise reduction AT Commands 3GPP , 3GPP u-blox AT command extension 3GPP MUX protocol SMS Sensitivity PDU / Text mode / Cell broadcast (25 C) -110 dbm 11

12 -109 dbm Fényjelzések összefoglalva - Zöld villanás 4 mp-enként, ekkor van GPRS kapcsolat de a GPS sosem kapcsol be - Kék villanás 4 mp-enként, ekkor van az ütemező szerinti időnként GPS mérés de ez csak működési üzemmódot jelez. - Sárga villanás 4 másodpercenként, ekkor éppen folyamaban van egy GPS mérés azaz a GPS modul be van kapcsolva és éppen pozíciót próbál találni. - Sárga villan fel 2 mp-ig 200 ms-onként a GPS mérés véget ért és nem sikerült pozíciót találni. - Zöld villan fel 2 mp-ig 200 ms-onként a GPS mérés véget ért és sikerült pozíciót találni. - Fehér villan fel 300 ms-onként éppen hívnak (csörög a telefon). - Fehér villan fel 5 mp-enként hívás van folyamatban (beszélgetünk). - 4 mp-enként piros villan fel 4x majd 4 mp múlva kék ekkor az akkufeszültség alacsony. - 1 mp-enként 200 ms-es szünetekkel kék, narancs és zöld led villan fel akkor az akku töltés folyamatban van. - 2 mp-enként 100 ms szünettel piros-kék illetve piros-sárga a hiba1 és hiba2 állapotokat jelöli. - Lila villanás a gomb megnyomását jelzi. A hangjelzések összefoglalva - Készülék indulása: C5-G5-C6-G6 - Töltés kezdete: C4-E4-G4-C5 - Töltés vége: C5-G4-E4-C4 - Gps-es üzemmód kezdete: E4-G4-C5-E5-G5-C6 - Gps-es üzemmód vége: C6-G5-E5-C5-G4-E4 - Hívás befejezve: C5-G4-E4-C4 - Akkufeszültség alacsony: G4-C4 12

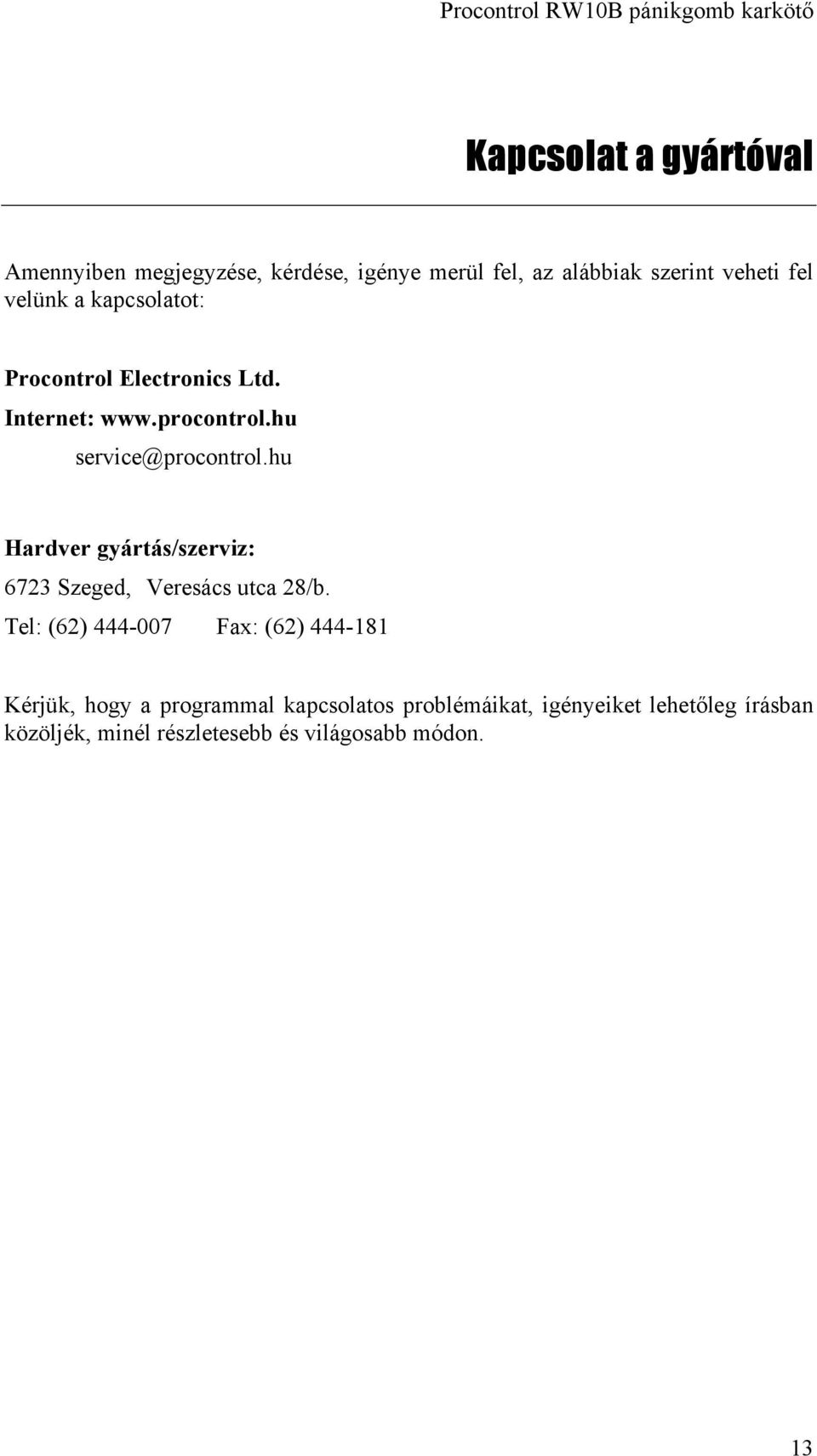

13 Kapcsolat a gyártóval Amennyiben megjegyzése, kérdése, igénye merül fel, az alábbiak szerint veheti fel velünk a kapcsolatot: Procontrol Electronics Ltd. Internet: service@procontrol.hu Hardver gyártás/szerviz: 6723 Szeged, Veresács utca 28/b. Tel: (62) Fax: (62) Kérjük, hogy a programmal kapcsolatos problémáikat, igényeiket lehetőleg írásban közöljék, minél részletesebb és világosabb módon. 13
