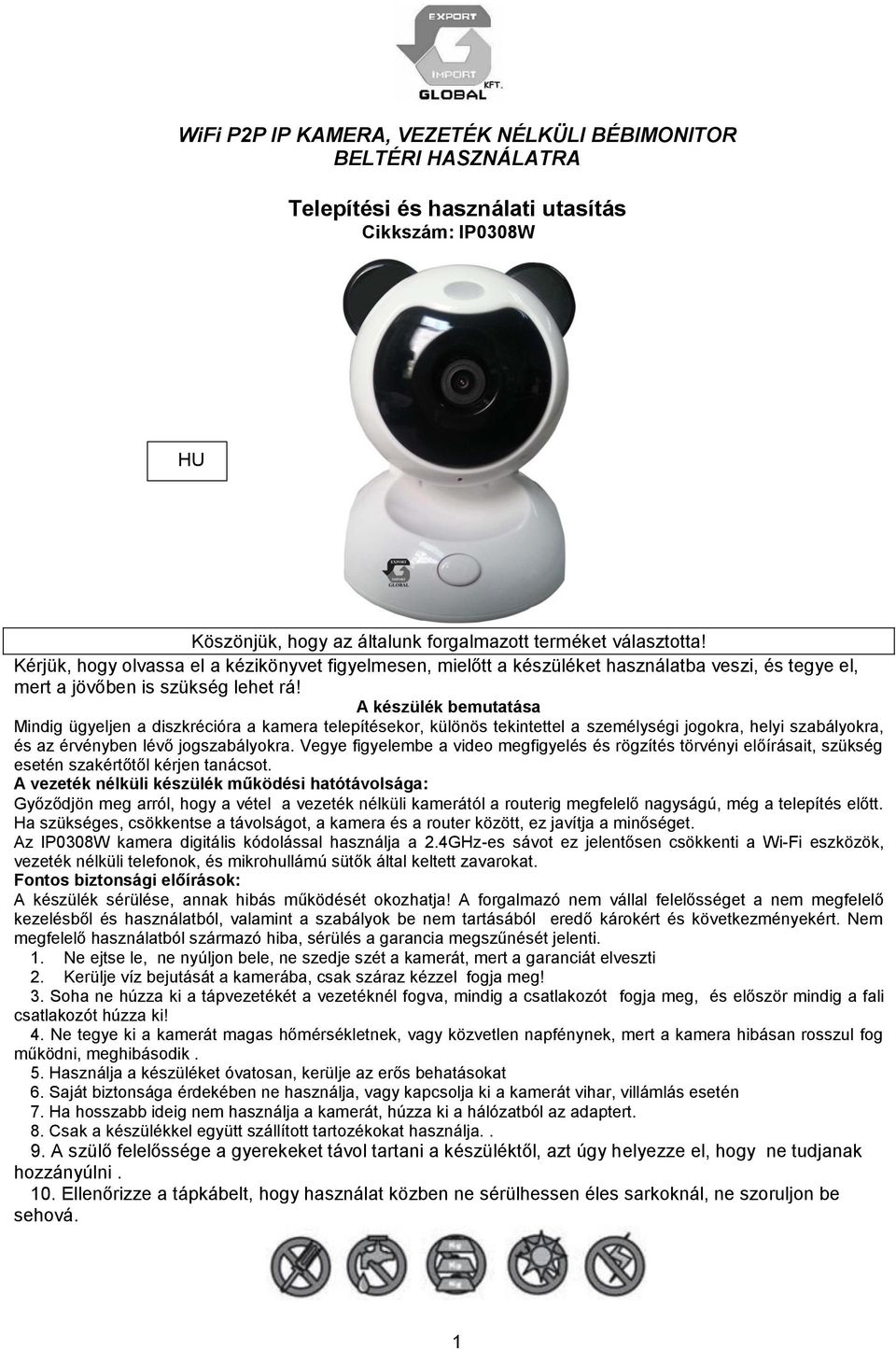

1 WiFi P2P IP KAMERA, VEZETÉK NÉLKÜLI BÉBIMONITOR BELTÉRI HASZNÁLATRA Telepítési és használati utasítás Cikkszám: IP0308W HU Köszönjük, hogy az általunk forgalmazott terméket választotta! Kérjük, hogy olvassa el a kézikönyvet figyelmesen, mielőtt a készüléket használatba veszi, és tegye el, mert a jövőben is szükség lehet rá! A készülék bemutatása Mindig ügyeljen a diszkrécióra a kamera telepítésekor, különös tekintettel a személységi jogokra, helyi szabályokra, és az érvényben lévő jogszabályokra. Vegye figyelembe a video megfigyelés és rögzítés törvényi előírásait, szükség esetén szakértőtől kérjen tanácsot. A vezeték nélküli készülék működési hatótávolsága: Győződjön meg arról, hogy a vétel a vezeték nélküli kamerától a routerig megfelelő nagyságú, még a telepítés előtt. Ha szükséges, csökkentse a távolságot, a kamera és a router között, ez javítja a minőséget. Az IP0308W kamera digitális kódolással használja a 2.4GHz-es sávot ez jelentősen csökkenti a Wi-Fi eszközök, vezeték nélküli telefonok, és mikrohullámú sütők által keltett zavarokat. Fontos biztonsági előírások: A készülék sérülése, annak hibás működését okozhatja! A forgalmazó nem vállal felelősséget a nem megfelelő kezelésből és használatból, valamint a szabályok be nem tartásából eredő károkért és következményekért. Nem megfelelő használatból származó hiba, sérülés a garancia megszűnését jelenti. 1. Ne ejtse le, ne nyúljon bele, ne szedje szét a kamerát, mert a garanciát elveszti 2. Kerülje víz bejutását a kamerába, csak száraz kézzel fogja meg! 3. Soha ne húzza ki a tápvezetékét a vezetéknél fogva, mindig a csatlakozót fogja meg, és először mindig a fali csatlakozót húzza ki! 4. Ne tegye ki a kamerát magas hőmérsékletnek, vagy közvetlen napfénynek, mert a kamera hibásan rosszul fog működni, meghibásodik. 5. Használja a készüléket óvatosan, kerülje az erős behatásokat 6. Saját biztonsága érdekében ne használja, vagy kapcsolja ki a kamerát vihar, villámlás esetén 7. Ha hosszabb ideig nem használja a kamerát, húzza ki a hálózatból az adaptert. 8. Csak a készülékkel együtt szállított tartozékokat használja.. 9. A szülő felelőssége a gyerekeket távol tartani a készüléktől, azt úgy helyezze el, hogy ne tudjanak hozzányúlni. 10. Ellenőrizze a tápkábelt, hogy használat közben ne sérülhessen éles sarkoknál, ne szoruljon be sehová. 1

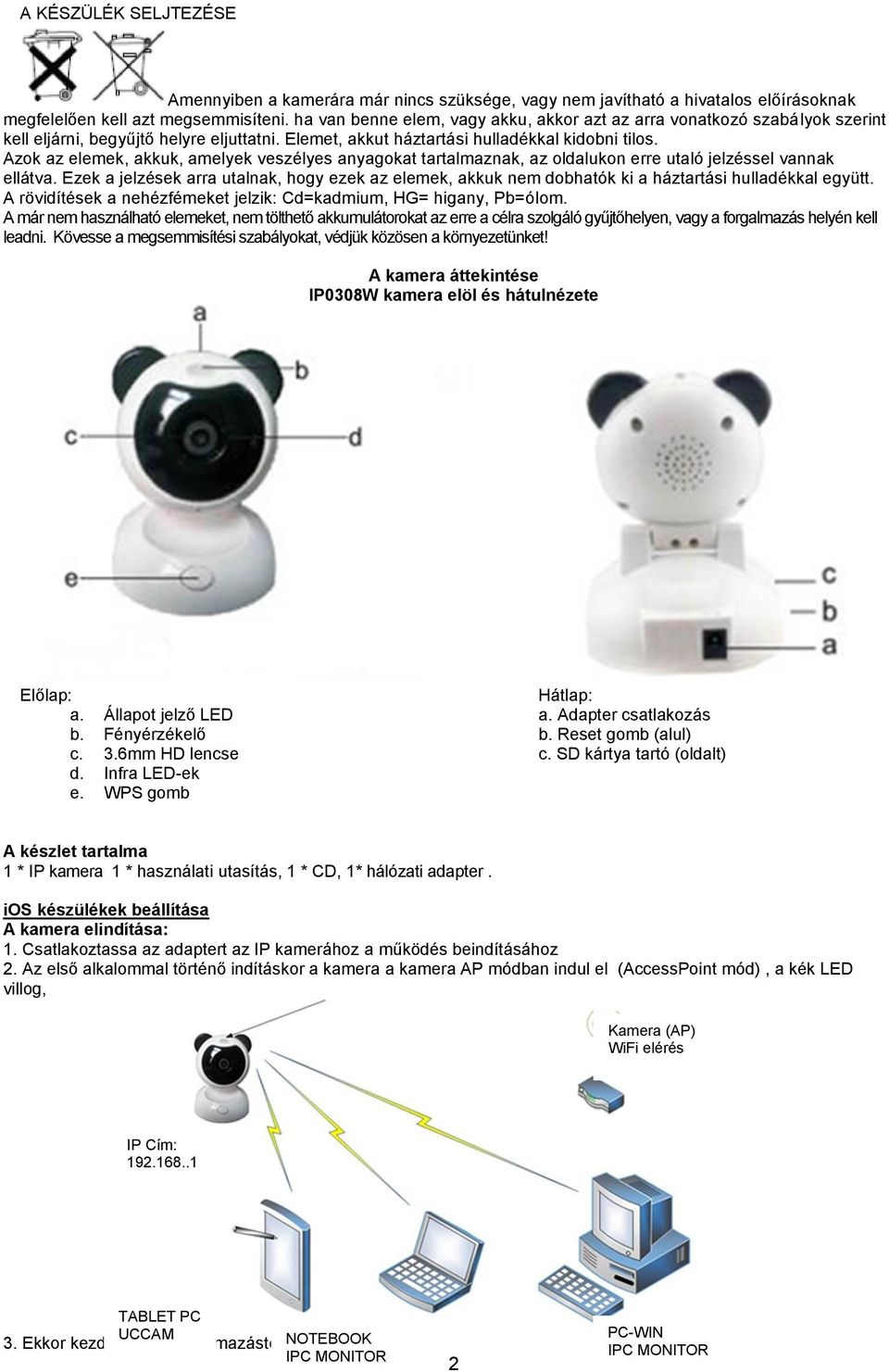

2 A KÉSZÜLÉK SELJTEZÉSE Amennyiben a kamerára már nincs szüksége, vagy nem javítható a hivatalos előírásoknak megfelelően kell azt megsemmisíteni. ha van benne elem, vagy akku, akkor azt az arra vonatkozó szabályok szerint kell eljárni, begyűjtő helyre eljuttatni. Elemet, akkut háztartási hulladékkal kidobni tilos. Azok az elemek, akkuk, amelyek veszélyes anyagokat tartalmaznak, az oldalukon erre utaló jelzéssel vannak ellátva. Ezek a jelzések arra utalnak, hogy ezek az elemek, akkuk nem dobhatók ki a háztartási hulladékkal együtt. A rövidítések a nehézfémeket jelzik: Cd=kadmium, HG= higany, Pb=ólom. A már nem használható elemeket, nem tölthető akkumulátorokat az erre a célra szolgáló gyűjtőhelyen, vagy a forgalmazás helyén kell leadni. Kövesse a megsemmisítési szabályokat, védjük közösen a környezetünket! A kamera áttekintése IP0308W kamera elöl és hátulnézete Előlap: Hátlap: a. Állapot jelző LED a. Adapter csatlakozás b. Fényérzékelő b. Reset gomb (alul) c. 3.6mm HD lencse c. SD kártya tartó (oldalt) d. Infra LED-ek e. WPS gomb A készlet tartalma 1 * IP kamera 1 * használati utasítás, 1 * CD, 1* hálózati adapter. ios készülékek beállítása A kamera elindítása: 1. Csatlakoztassa az adaptert az IP kamerához a működés beindításához 2. Az első alkalommal történő indításkor a kamera a kamera AP módban indul el (AccessPoint mód), a kék LED villog, Kamera (AP) WiFi elérés IP Cím: TABLET PC UCCAM 3. Ekkor kezdheti el az alkalmazástelepítési NOTEBOOK eljárást. IPC MONITOR 2 PC-WIN IPC MONITOR

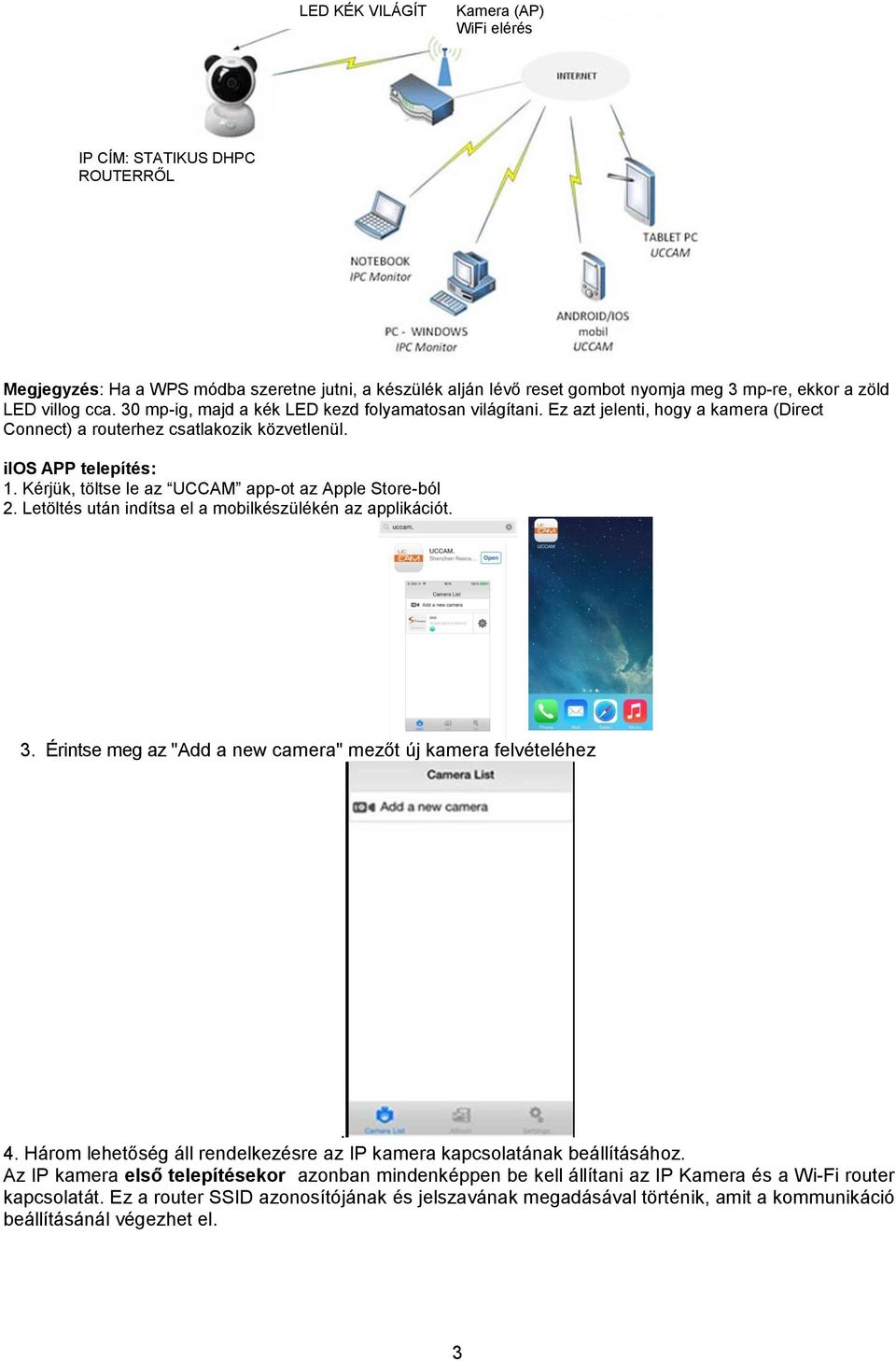

3 LED KÉK VILÁGÍT Kamera (AP) WiFi elérés IP CÍM: STATIKUS DHPC ROUTERRŐL Megjegyzés: Ha a WPS módba szeretne jutni, a készülék alján lévő reset gombot nyomja meg 3 mp-re, ekkor a zöld LED villog cca. 30 mp-ig, majd a kék LED kezd folyamatosan világítani. Ez azt jelenti, hogy a kamera (Direct Connect) a routerhez csatlakozik közvetlenül. iios APP telepítés: 1. Kérjük, töltse le az UCCAM app-ot az Apple Store-ból 2. Letöltés után indítsa el a mobilkészülékén az applikációt. 3. Érintse meg az "Add a new camera" mezőt új kamera felvételéhez. 4. Három lehetőség áll rendelkezésre az IP kamera kapcsolatának beállításához. Az IP kamera első telepítésekor azonban mindenképpen be kell állítani az IP Kamera és a Wi-Fi router kapcsolatát. Ez a router SSID azonosítójának és jelszavának megadásával történik, amit a kommunikáció beállításánál végezhet el. 3

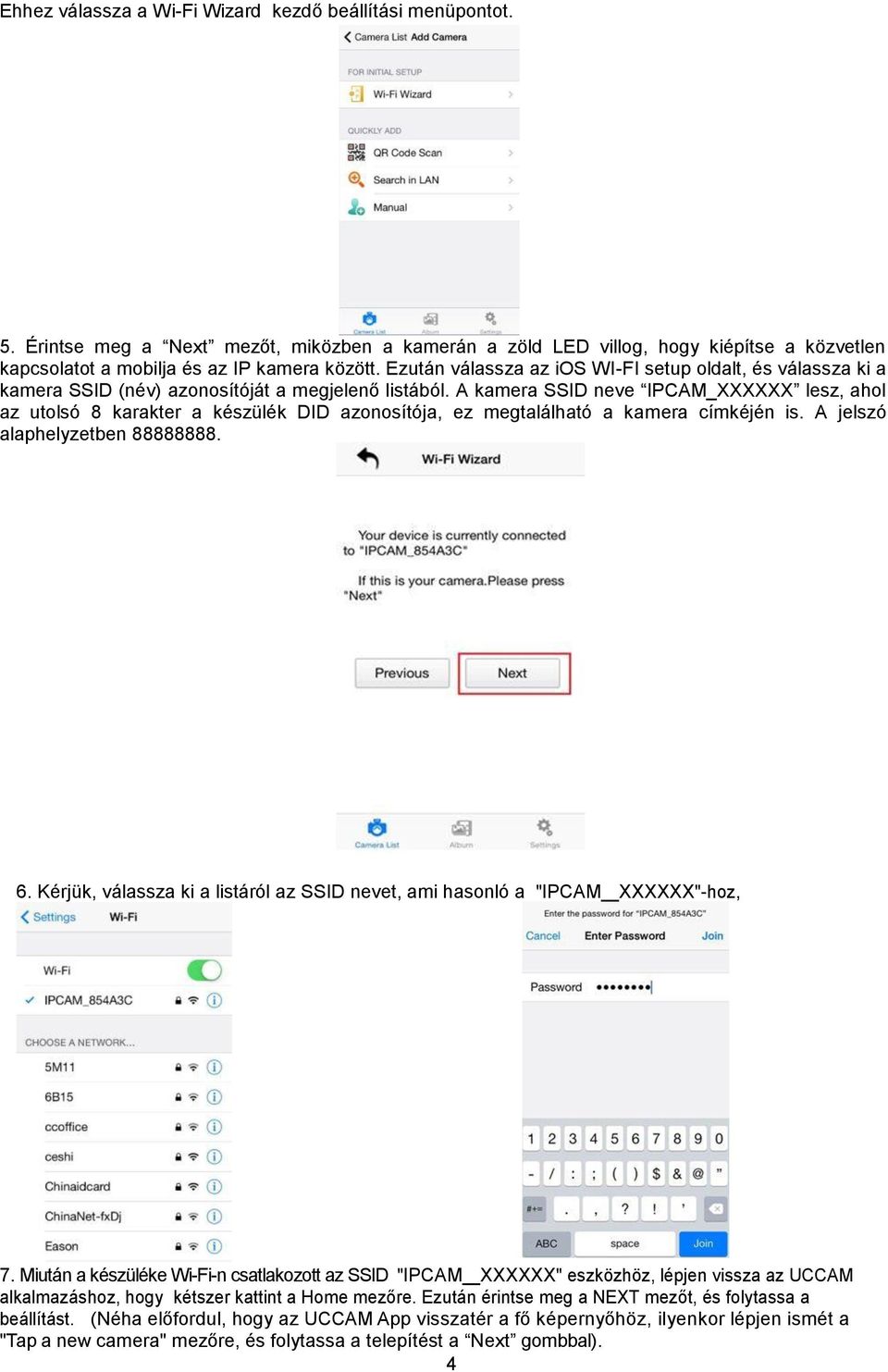

4 Ehhez válassza a Wi-Fi Wizard kezdő beállítási menüpontot. 5. Érintse meg a Next mezőt, miközben a kamerán a zöld LED villog, hogy kiépítse a közvetlen kapcsolatot a mobilja és az IP kamera között. Ezután válassza az ios WI-FI setup oldalt, és válassza ki a kamera SSID (név) azonosítóját a megjelenő listából. A kamera SSID neve IPCAM_XXXXXX lesz, ahol az utolsó 8 karakter a készülék DID azonosítója, ez megtalálható a kamera címkéjén is. A jelszó alaphelyzetben Kérjük, válassza ki a listáról az SSID nevet, ami hasonló a "IPCAM_XXXXXX"-hoz, 7. Miután a készüléke Wi-Fi-n csatlakozott az SSID "IPCAM_XXXXXX" eszközhöz, lépjen vissza az UCCAM alkalmazáshoz, hogy kétszer kattint a Home mezőre. Ezután érintse meg a NEXT mezőt, és folytassa a beállítást. (Néha előfordul, hogy az UCCAM App visszatér a fő képernyőhöz, ilyenkor lépjen ismét a "Tap a new camera" mezőre, és folytassa a telepítést a Next gombbal). 4

5 8 A következő lépésben az applikáció automatikusan megkeresi a csatlakoztatott kamerát. Ha megtalálta a kamerát, kattintson az IP camera sorra, majd adja meg a felhasználó nevet (admin) és jelszót (nincs) 9. A következő lépésben válassza ki a WI-FI routert (SSID-t), amihez a kamerát csatlakoztatni kívánja, hogy a kamera azon keresztül érje el az internetet, majd adja meg a router jelszavát.. Figyelem! Néhány router SSID nevében speciális karakterek vannak: pl. space,. stb. Amikor a készülék automatikusan keresi a hálózatot, ezeket a karaktereket esetleg nem ismeri fel, ezért ezeket célszerű a router nevében elkerülni. 5

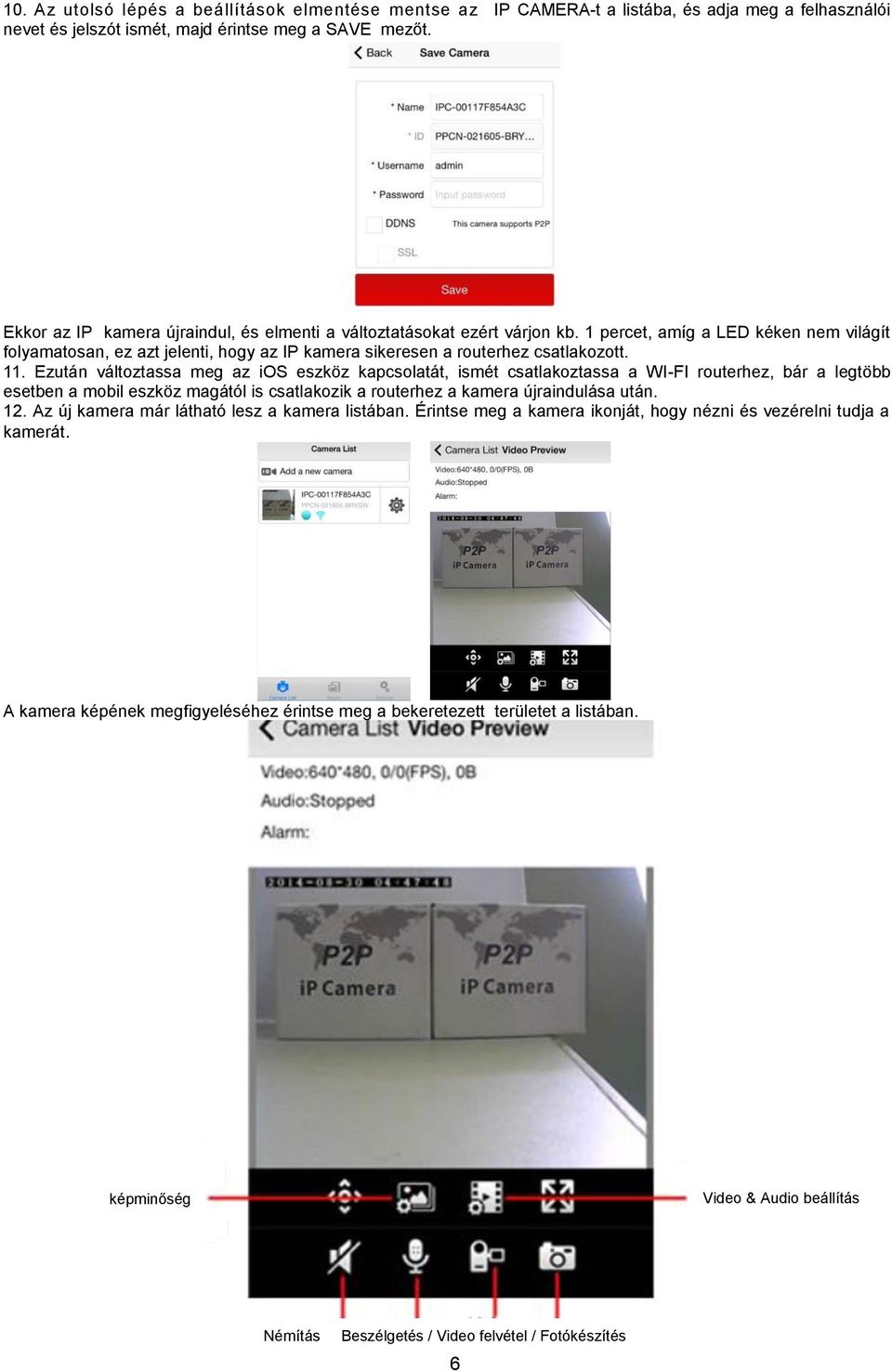

6 10. Az utolsó lépés a beállítások elmentése mentse az IP CAMERA-t a listába, és adja meg a felhasználói nevet és jelszót ismét, majd érintse meg a SAVE mezőt. Ekkor az IP kamera újraindul, és elmenti a változtatásokat ezért várjon kb. 1 percet, amíg a LED kéken nem világít folyamatosan, ez azt jelenti, hogy az IP kamera sikeresen a routerhez csatlakozott. 11. Ezután változtassa meg az ios eszköz kapcsolatát, ismét csatlakoztassa a WI-FI routerhez, bár a legtöbb esetben a mobil eszköz magától is csatlakozik a routerhez a kamera újraindulása után. 12. Az új kamera már látható lesz a kamera listában. Érintse meg a kamera ikonját, hogy nézni és vezérelni tudja a kamerát. A kamera képének megfigyeléséhez érintse meg a bekeretezett területet a listában. képminőség Video & Audio beállítás Némítás Beszélgetés / Video felvétel / Fotókészítés 6

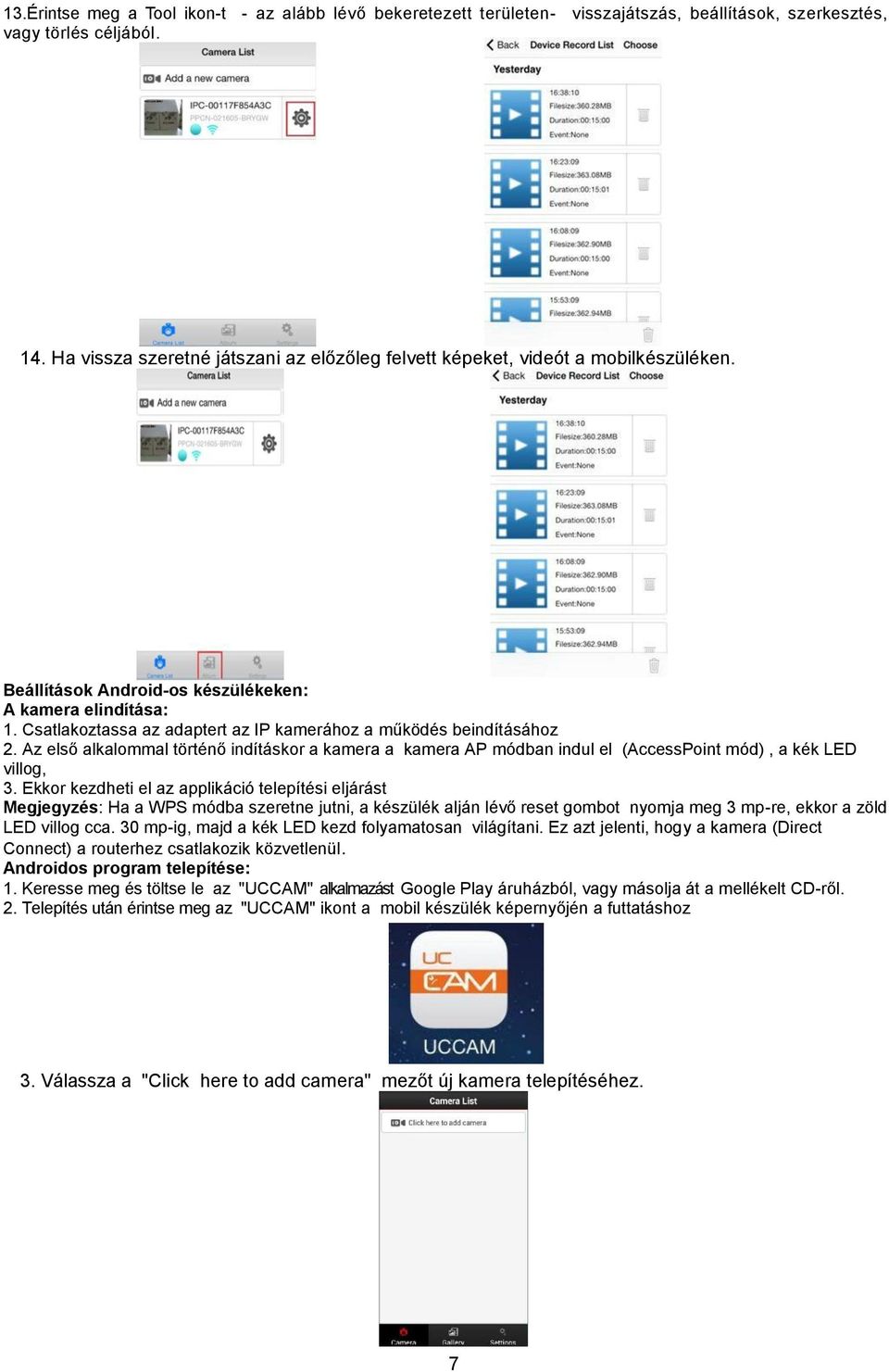

7 13.Érintse meg a Tool ikon-t - az alább lévő bekeretezett területen- visszajátszás, beállítások, szerkesztés, vagy törlés céljából. 14. Ha vissza szeretné játszani az előzőleg felvett képeket, videót a mobilkészüléken. Beállítások Android-os készülékeken: A kamera elindítása: 1. Csatlakoztassa az adaptert az IP kamerához a működés beindításához 2. Az első alkalommal történő indításkor a kamera a kamera AP módban indul el (AccessPoint mód), a kék LED villog, 3. Ekkor kezdheti el az applikáció telepítési eljárást Megjegyzés: Ha a WPS módba szeretne jutni, a készülék alján lévő reset gombot nyomja meg 3 mp-re, ekkor a zöld LED villog cca. 30 mp-ig, majd a kék LED kezd folyamatosan világítani. Ez azt jelenti, hogy a kamera (Direct Connect) a routerhez csatlakozik közvetlenül. Androidos program telepítése: 1. Keresse meg és töltse le az "UCCAM" alkalmazást Google Play áruházból, vagy másolja át a mellékelt CD-ről. 2. Telepítés után érintse meg az "UCCAM" ikont a mobil készülék képernyőjén a futtatáshoz 3. Válassza a "Click here to add camera" mezőt új kamera telepítéséhez. 7

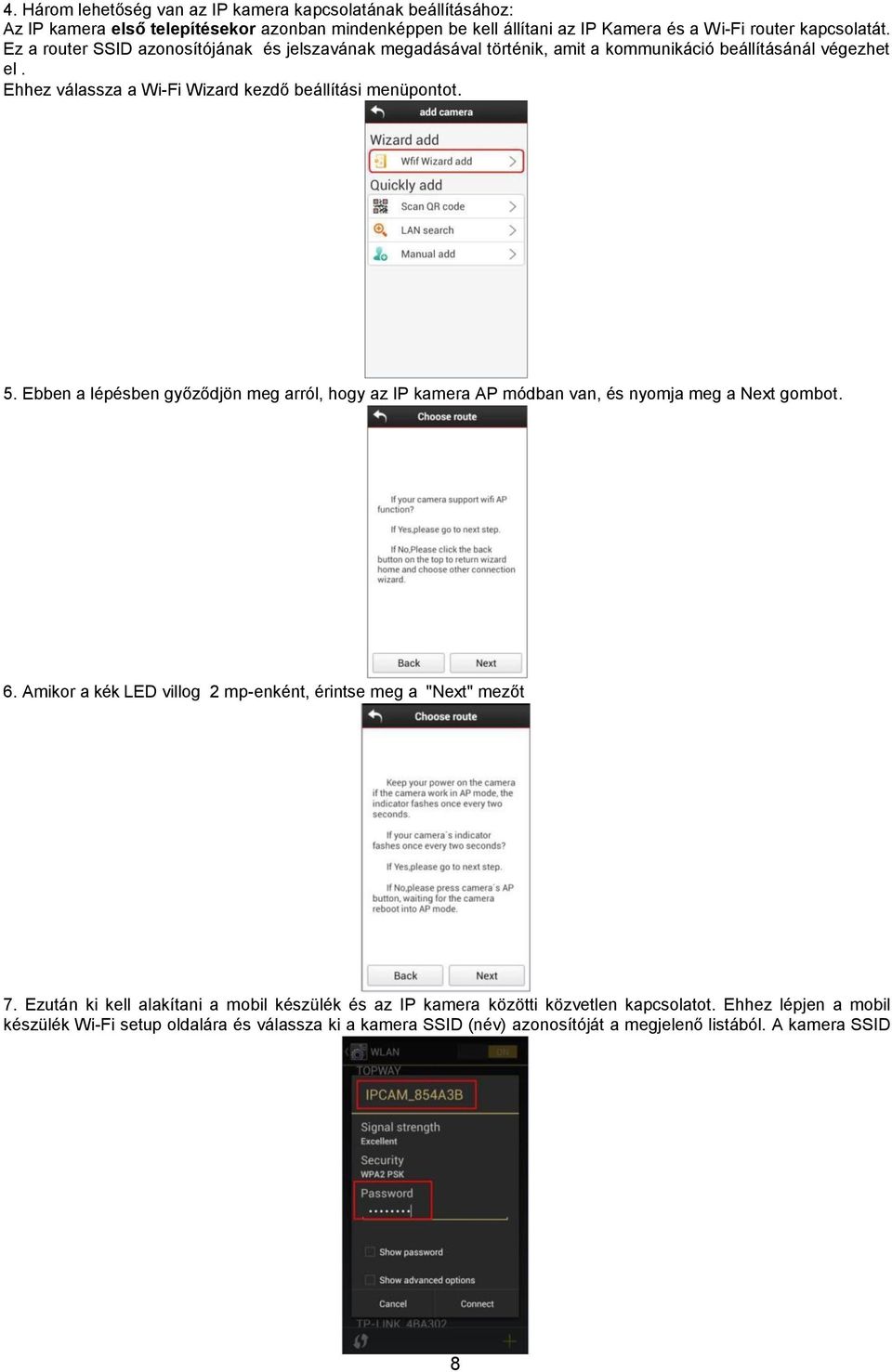

8 4. Három lehetőség van az IP kamera kapcsolatának beállításához: Az IP kamera első telepítésekor azonban mindenképpen be kell állítani az IP Kamera és a Wi-Fi router kapcsolatát. Ez a router SSID azonosítójának és jelszavának megadásával történik, amit a kommunikáció beállításánál végezhet el. Ehhez válassza a Wi-Fi Wizard kezdő beállítási menüpontot. 5. Ebben a lépésben győződjön meg arról, hogy az IP kamera AP módban van, és nyomja meg a Next gombot. 6. Amikor a kék LED villog 2 mp-enként, érintse meg a "Next" mezőt 7. Ezután ki kell alakítani a mobil készülék és az IP kamera közötti közvetlen kapcsolatot. Ehhez lépjen a mobil készülék Wi-Fi setup oldalára és válassza ki a kamera SSID (név) azonosítóját a megjelenő listából. A kamera SSID 8

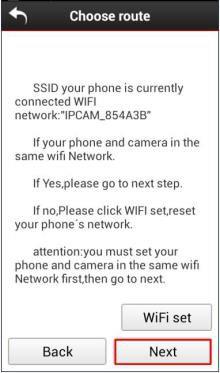

9 neve IPCAM_XXXXXX lesz, ahol az utolsó 8 karakter a készülék SSID azonosítója, ez megtalálható a kamera cimkéjén is. A jelszó alaphelyzetben Azt követően, hogy a készüléke Wi-Fi-n csatlakozott az SSID "IPCAM_XXXXXX" eszközhöz, lépjen vissza az UCCAM alkalmazáshoz, hogy kétszer kattint a Home mezőre. Ezután érintse meg a NEXT mezőt, és folytassa a beállítást. (Néha előfordul, hogy az UCCAM App visszatér a fő képernyőhöz, ilyenkor lépjen ismét a New camera mezőre, majd a Next mezőre és folytassa a telepítést. 9. A következő lépésben az alkalmazás automatikusan megkeresi a csatlakozott IP kamerát, adja meg a felhasználó nevet, (admin) és jelszón (nincs) Ezután nyomja meg a Next gombot. 9

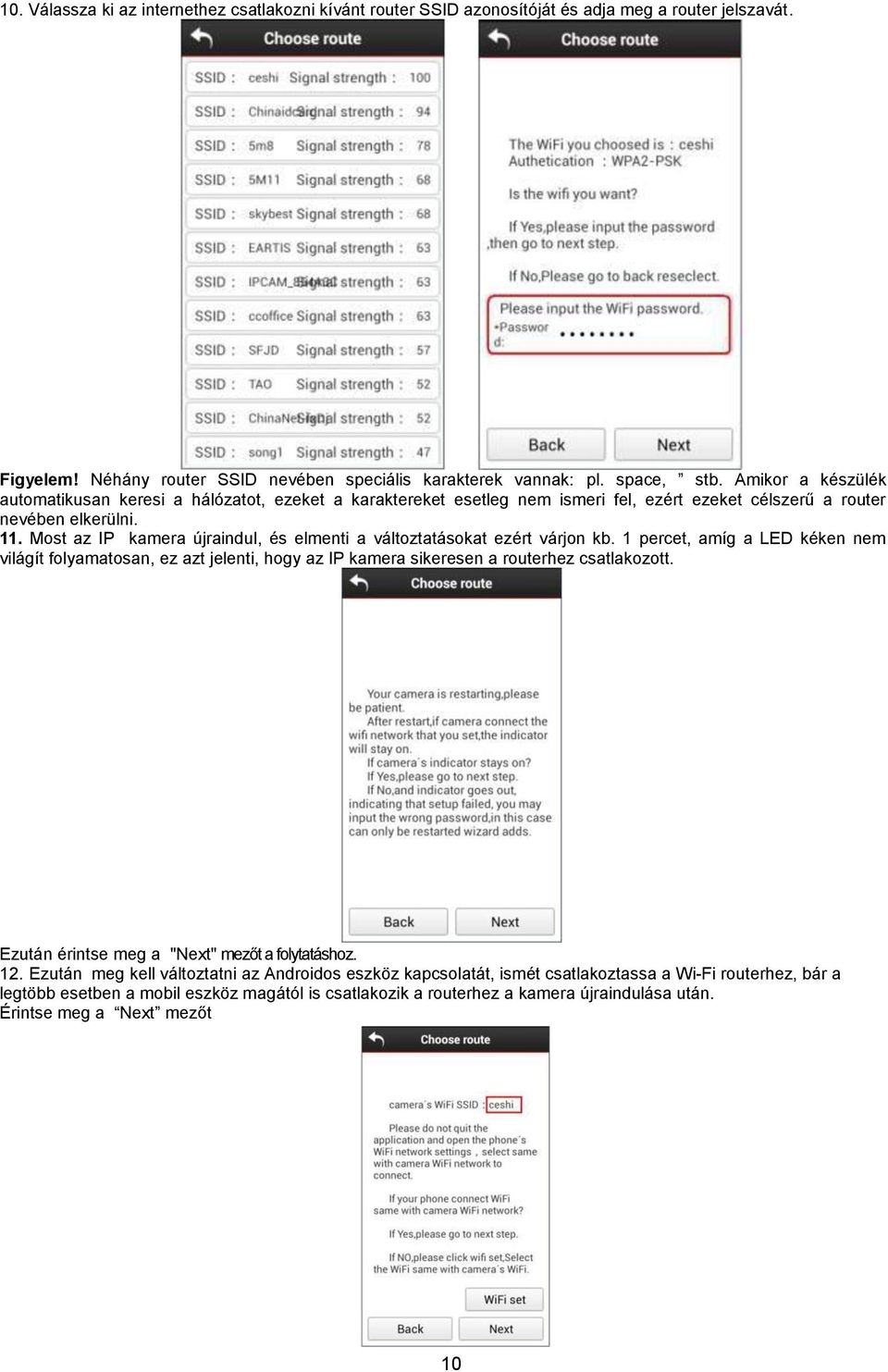

10 10. Válassza ki az internethez csatlakozni kívánt router SSID azonosítóját és adja meg a router jelszavát. Figyelem! Néhány router SSID nevében speciális karakterek vannak: pl. space, stb. Amikor a készülék automatikusan keresi a hálózatot, ezeket a karaktereket esetleg nem ismeri fel, ezért ezeket célszerű a router nevében elkerülni. 11. Most az IP kamera újraindul, és elmenti a változtatásokat ezért várjon kb. 1 percet, amíg a LED kéken nem világít folyamatosan, ez azt jelenti, hogy az IP kamera sikeresen a routerhez csatlakozott. Ezután érintse meg a "Next" mezőt a folytatáshoz. 12. Ezután meg kell változtatni az Androidos eszköz kapcsolatát, ismét csatlakoztassa a Wi-Fi routerhez, bár a legtöbb esetben a mobil eszköz magától is csatlakozik a routerhez a kamera újraindulása után. Érintse meg a Next mezőt 10

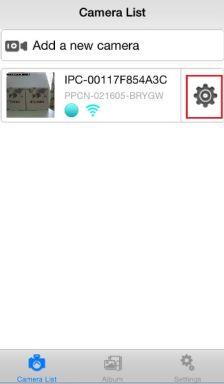

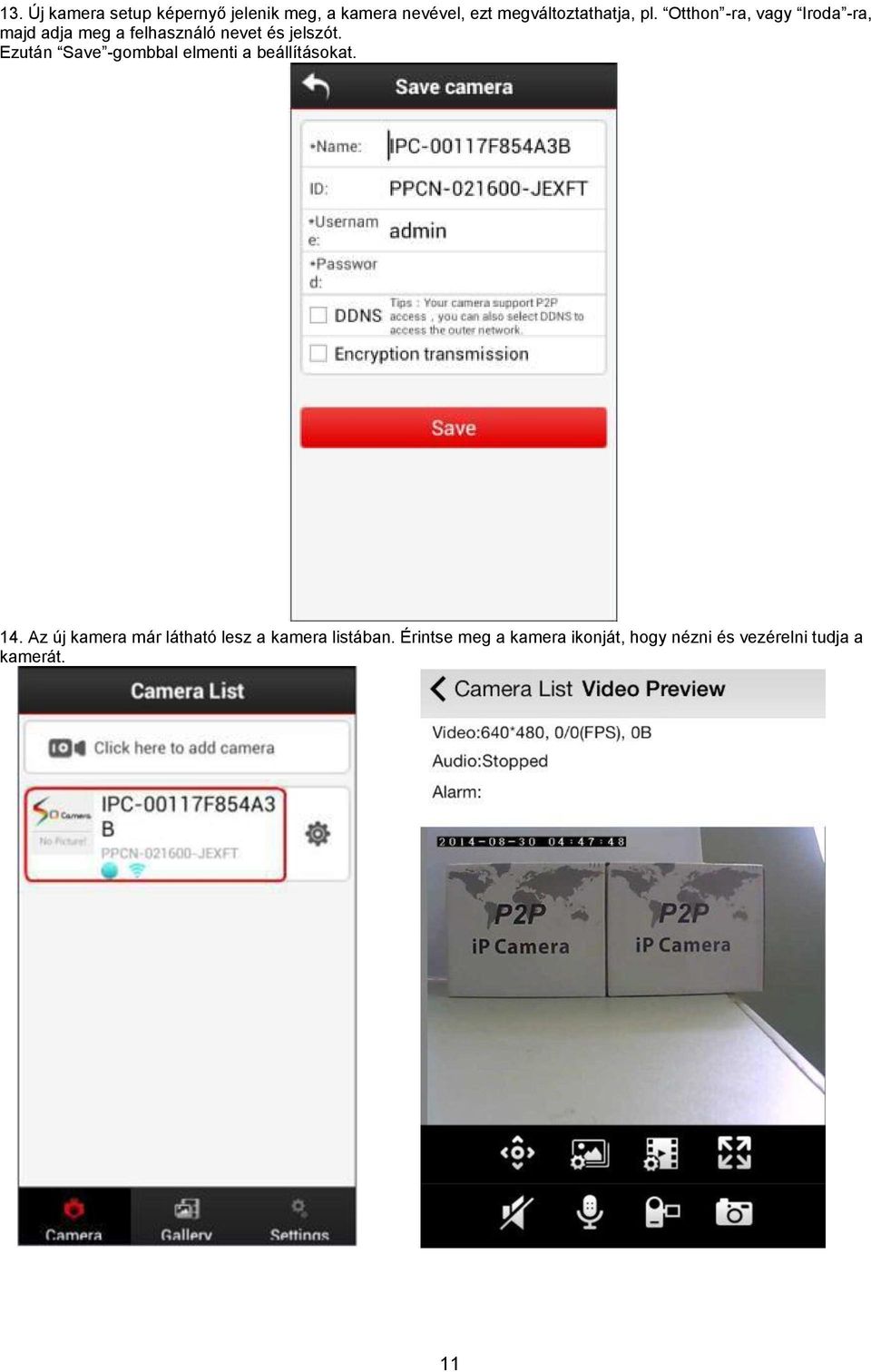

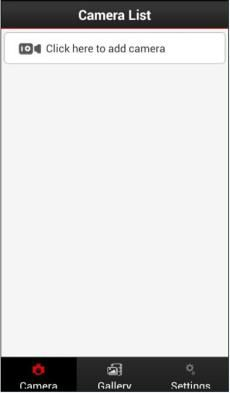

11 13. Új kamera setup képernyő jelenik meg, a kamera nevével, ezt megváltoztathatja, pl. Otthon -ra, vagy Iroda -ra, majd adja meg a felhasználó nevet és jelszót. Ezután Save -gombbal elmenti a beállításokat. 14. Az új kamera már látható lesz a kamera listában. Érintse meg a kamera ikonját, hogy nézni és vezérelni tudja a kamerát. 11

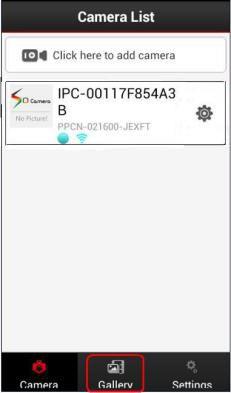

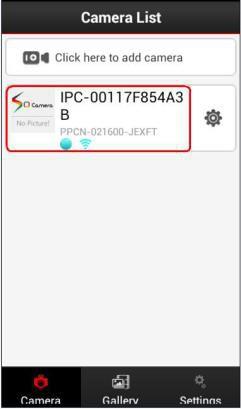

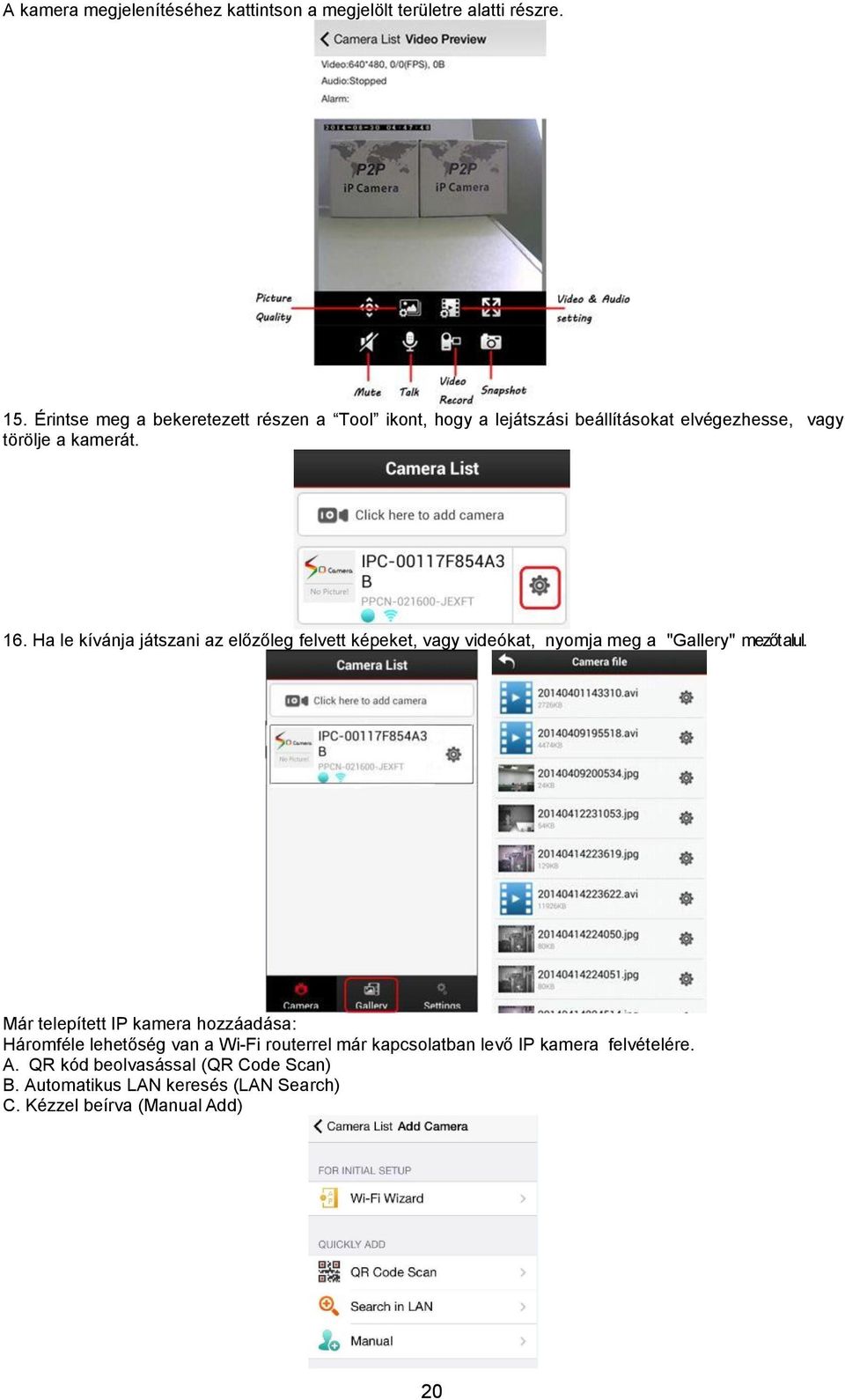

12 A kamera megjelenítéséhez kattintson a megjelölt területre alatti részre. 15. Érintse meg a bekeretezett részen a Tool ikont, hogy a lejátszási beállításokat elvégezhesse, vagy törölje a kamerát. 16. Ha le kívánja játszani az előzőleg felvett képeket, vagy videókat, nyomja meg a "Gallery" mezőt alul. Már telepített IP kamera hozzáadása: Háromféle lehetőség van a Wi-Fi routerrel már kapcsolatban levő IP kamera felvételére. A. QR kód beolvasással (QR Code Scan) B. Automatikus LAN keresés (LAN Search) C. Kézzel beírva (Manual Add) 20

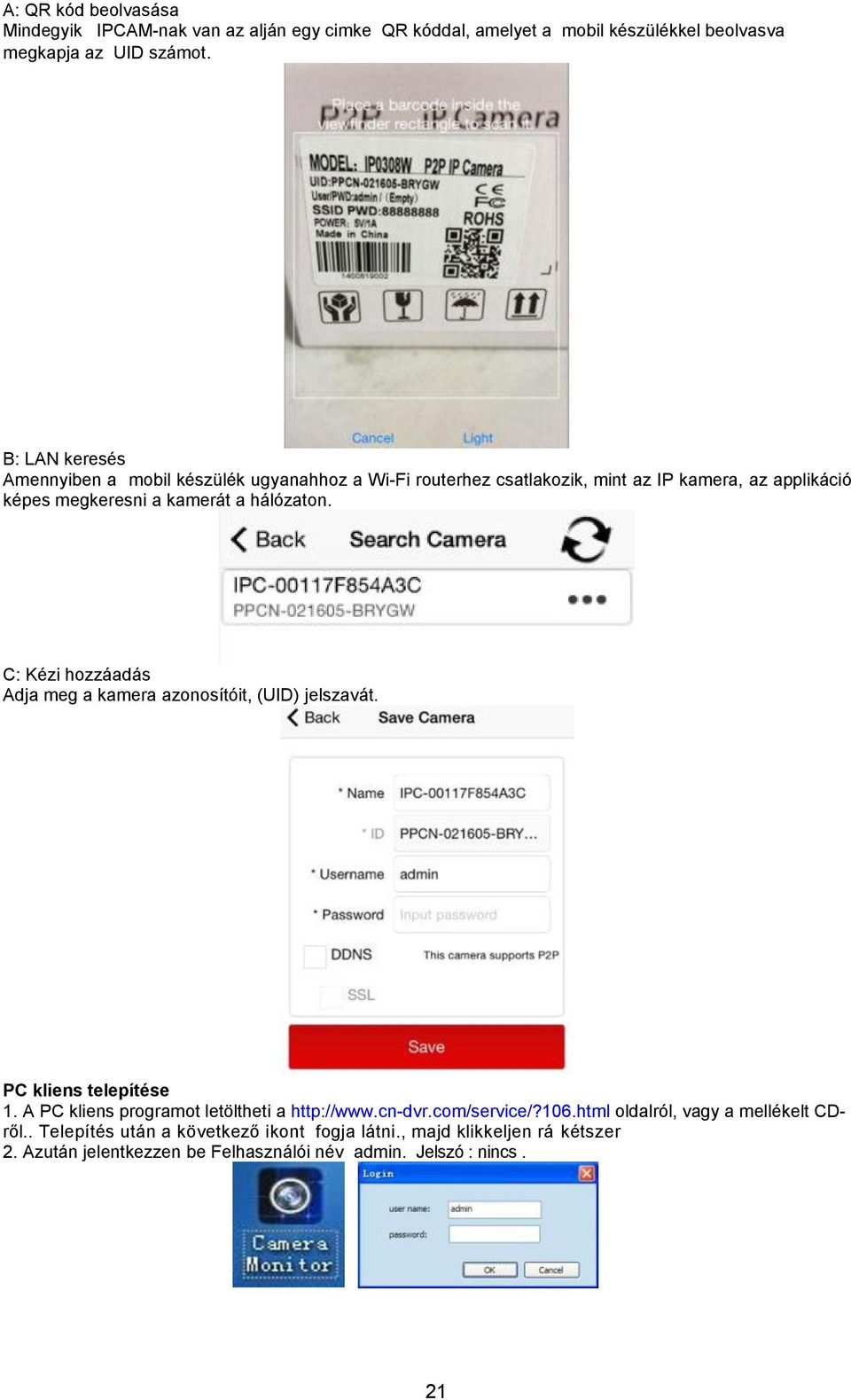

13 A: QR kód beolvasása Mindegyik IPCAM-nak van az alján egy cimke QR kóddal, amelyet a mobil készülékkel beolvasva megkapja az UID számot. B: LAN keresés Amennyiben a mobil készülék ugyanahhoz a Wi-Fi routerhez csatlakozik, mint az IP kamera, az applikáció képes megkeresni a kamerát a hálózaton. C: Kézi hozzáadás Adja meg a kamera azonosítóit, (UID) jelszavát. PC kliens telepítése 1. A PC kliens programot letöltheti a oldalról, vagy a mellékelt CDről.. Telepítés után a következő ikont fogja látni., majd klikkeljen rá kétszer 2. Azután jelentkezzen be Felhasználói név admin. Jelszó : nincs. 21

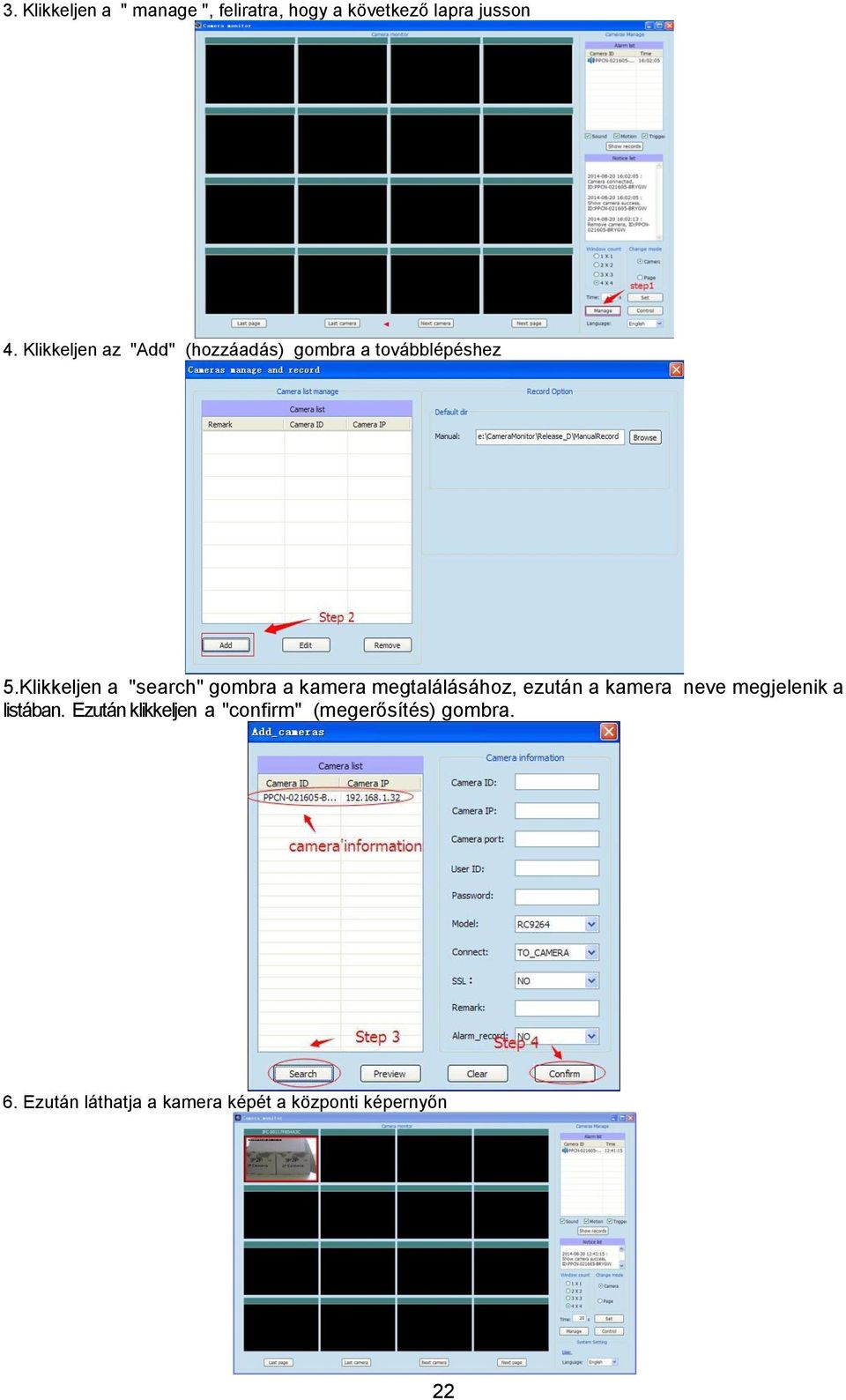

14 3. Klikkeljen a " manage ", feliratra, hogy a következő lapra jusson 4. Klikkeljen az "Add" (hozzáadás) gombra a továbblépéshez 5.Klikkeljen a "search" gombra a kamera megtalálásához, ezután a kamera neve megjelenik a listában. Ezután klikkeljen a "confirm" (megerősítés) gombra. 6. Ezután láthatja a kamera képét a központi képernyőn 22

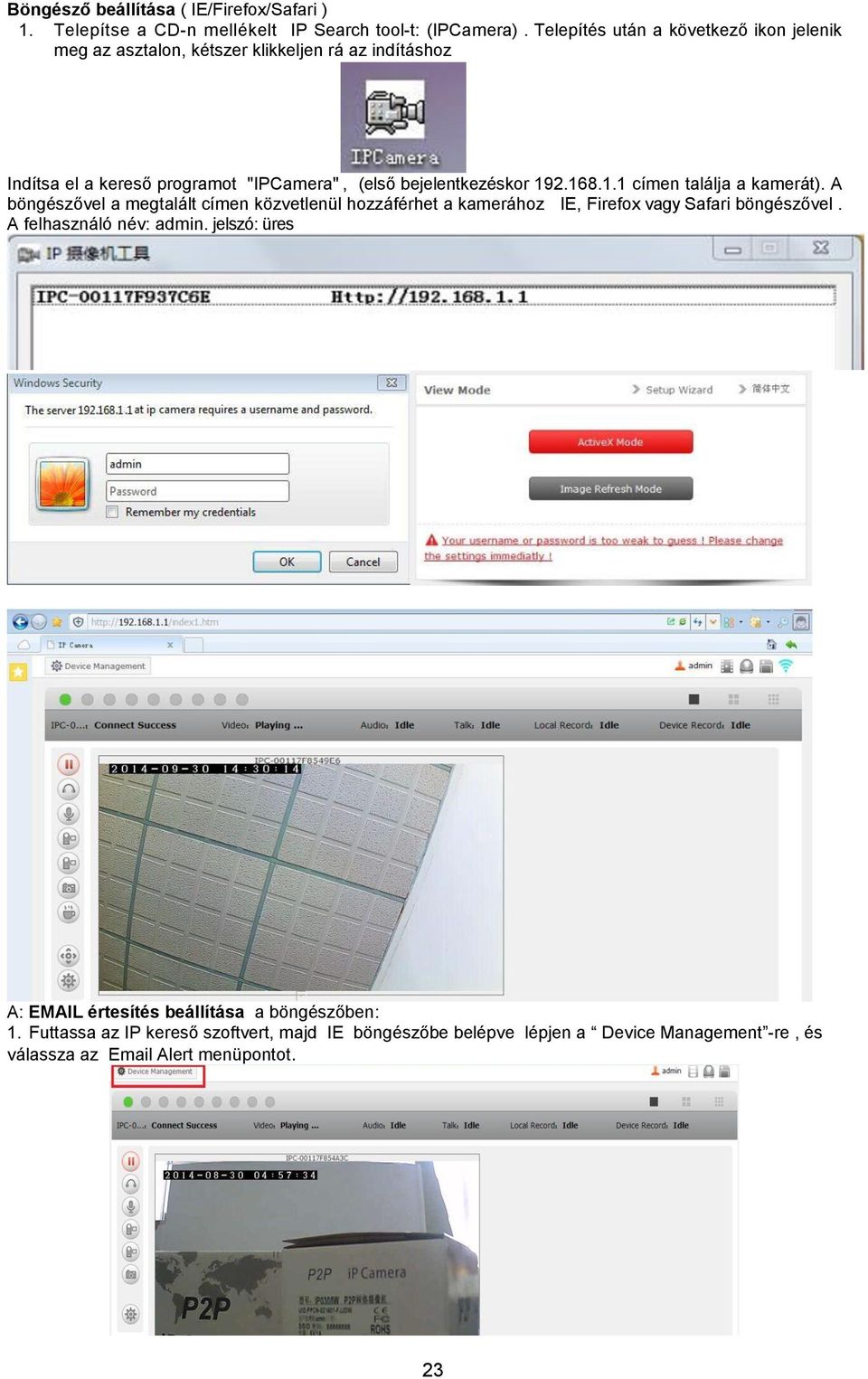

15 Böngésző beállítása ( IE/Firefox/Safari ) 1. Telepítse a CD-n mellékelt IP Search tool-t: (IPCamera). Telepítés után a következő ikon jelenik meg az asztalon, kétszer klikkeljen rá az indításhoz Indítsa el a kereső programot "IPCamera", (első bejelentkezéskor címen találja a kamerát). A böngészővel a megtalált címen közvetlenül hozzáférhet a kamerához IE, Firefox vagy Safari böngészővel. A felhasználó név: admin. jelszó: üres A: értesítés beállítása a böngészőben: 1. Futtassa az IP kereső szoftvert, majd IE böngészőbe belépve lépjen a Device Management -re, és válassza az Alert menüpontot. 23

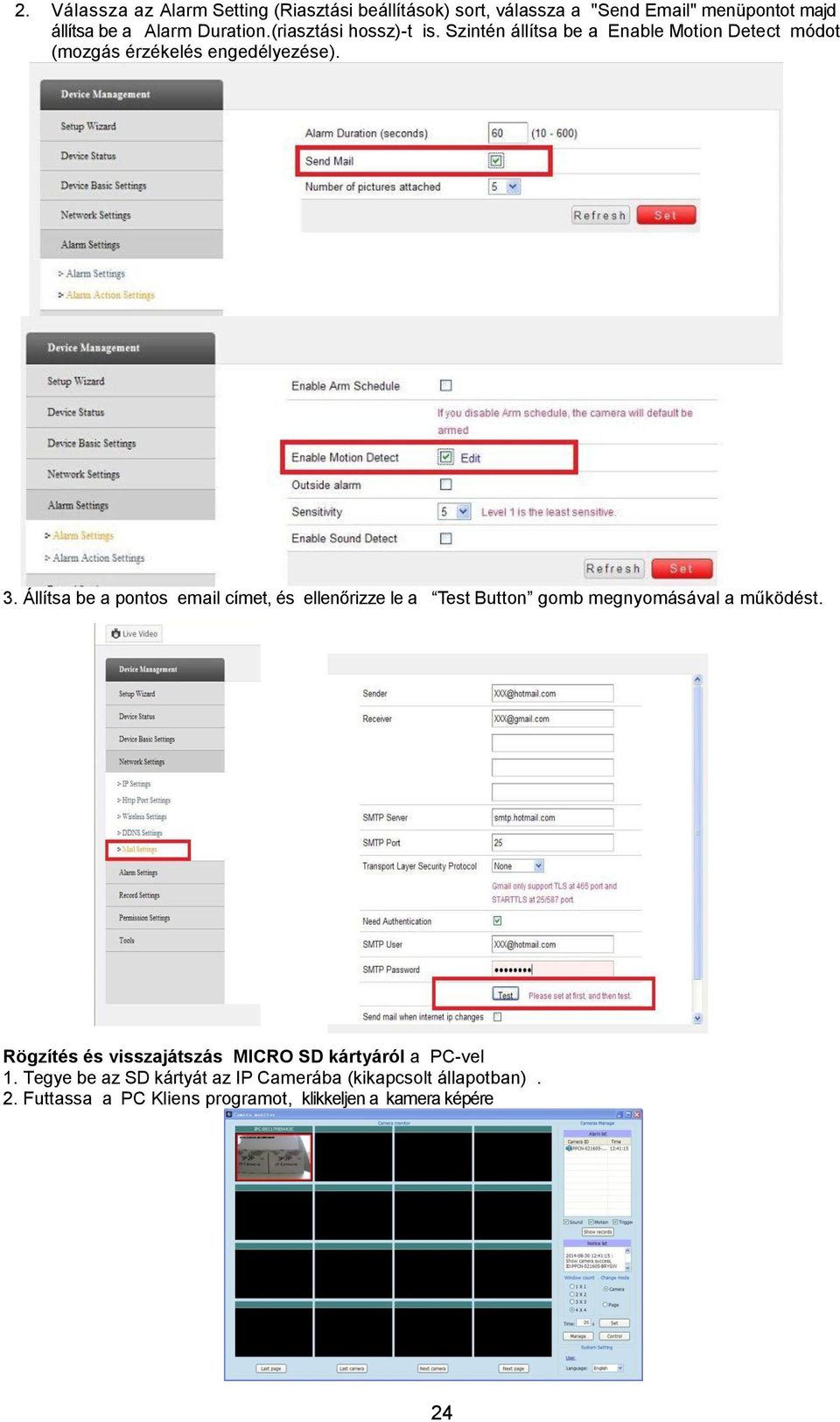

16 2. Válassza az Alarm Setting (Riasztási beállítások) sort, válassza a "Send " menüpontot majd állítsa be a Alarm Duration.(riasztási hossz)-t is. Szintén állítsa be a Enable Motion Detect módot (mozgás érzékelés engedélyezése). 3. Állítsa be a pontos címet, és ellenőrizze le a Test Button gomb megnyomásával a működést. Rögzítés és visszajátszás MICRO SD kártyáról a PC-vel 1. Tegye be az SD kártyát az IP Camerába (kikapcsolt állapotban). 2. Futtassa a PC Kliens programot, klikkeljen a kamera képére 24

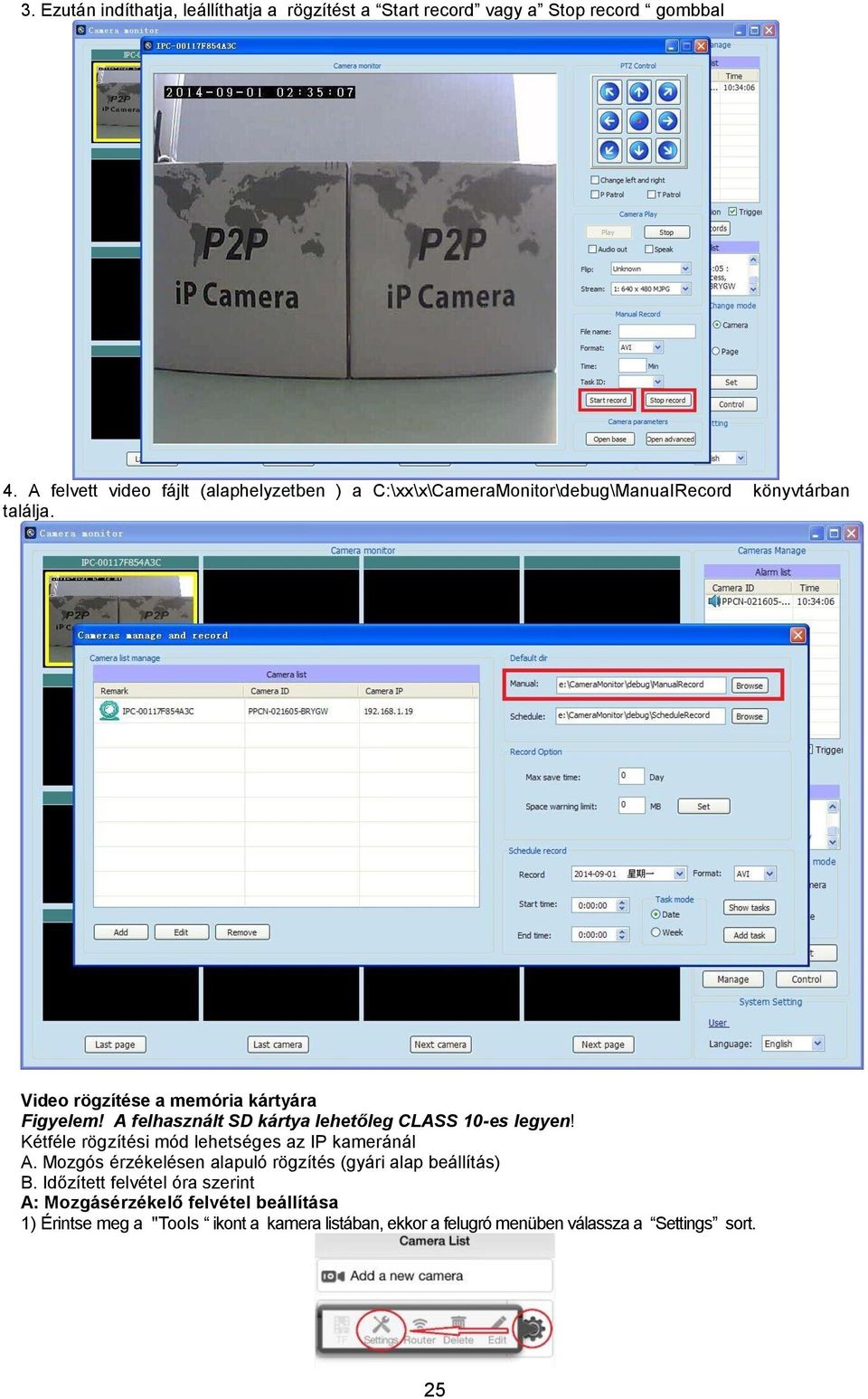

17 3. Ezután indíthatja, leállíthatja a rögzítést a Start record vagy a Stop record gombbal 4. A felvett video fájlt (alaphelyzetben ) a C:\xx\x\CameraMonitor\debug\ManuaIRecord könyvtárban találja. Video rögzítése a memória kártyára Figyelem! A felhasznált SD kártya lehetőleg CLASS 10-es legyen! Kétféle rögzítési mód lehetséges az IP kameránál A. Mozgós érzékelésen alapuló rögzítés (gyári alap beállítás) B. Időzített felvétel óra szerint A: Mozgásérzékelő felvétel beállítása 1) Érintse meg a "Tools ikont a kamera listában, ekkor a felugró menüben válassza a Settings sort. 25

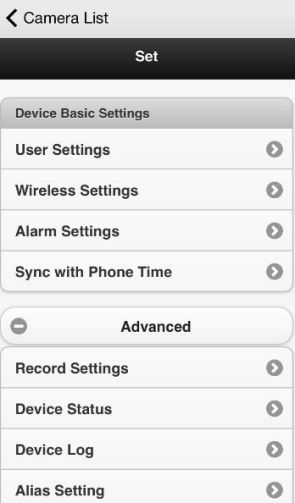

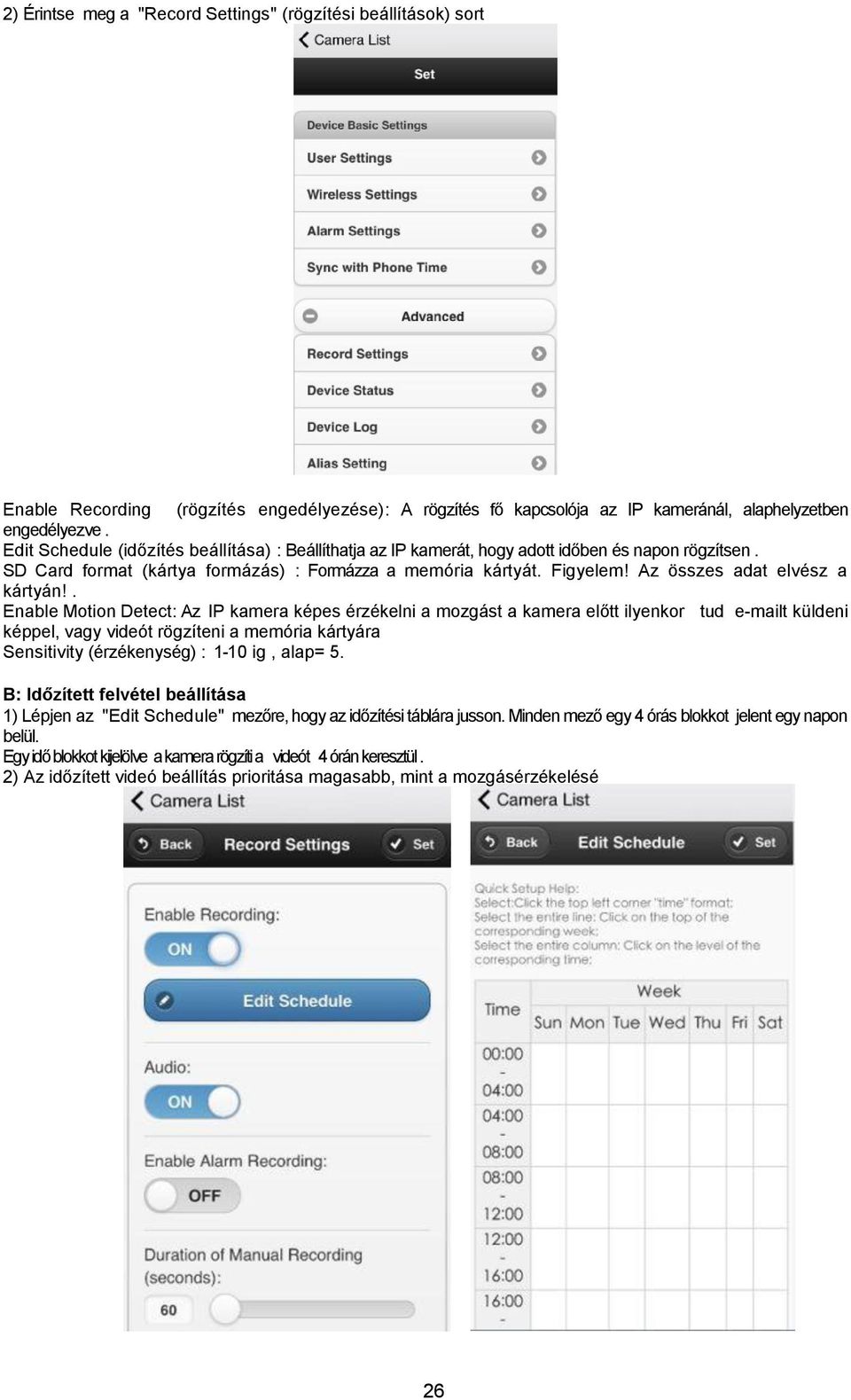

18 2) Érintse meg a "Record Settings" (rögzítési beállítások) sort Enable Recording (rögzítés engedélyezése): A rögzítés fő kapcsolója az IP kameránál, alaphelyzetben engedélyezve. Edit Schedule (időzítés beállítása) : Beállíthatja az IP kamerát, hogy adott időben és napon rögzítsen. SD Card format (kártya formázás) : Formázza a memória kártyát. Figyelem! Az összes adat elvész a kártyán!. Enable Motion Detect: Az IP kamera képes érzékelni a mozgást a kamera előtt ilyenkor tud t küldeni képpel, vagy videót rögzíteni a memória kártyára Sensitivity (érzékenység) : 1-10 ig, alap= 5. B: Időzített felvétel beállítása 1) Lépjen az "Edit Schedule" mezőre, hogy az időzítési táblára jusson. Minden mező egy 4 órás blokkot jelent egy napon belül. Egy idő blokkot kijelölve a kamera rögzíti a videót 4 órán keresztül. 2) Az időzített videó beállítás prioritása magasabb, mint a mozgásérzékelésé 26

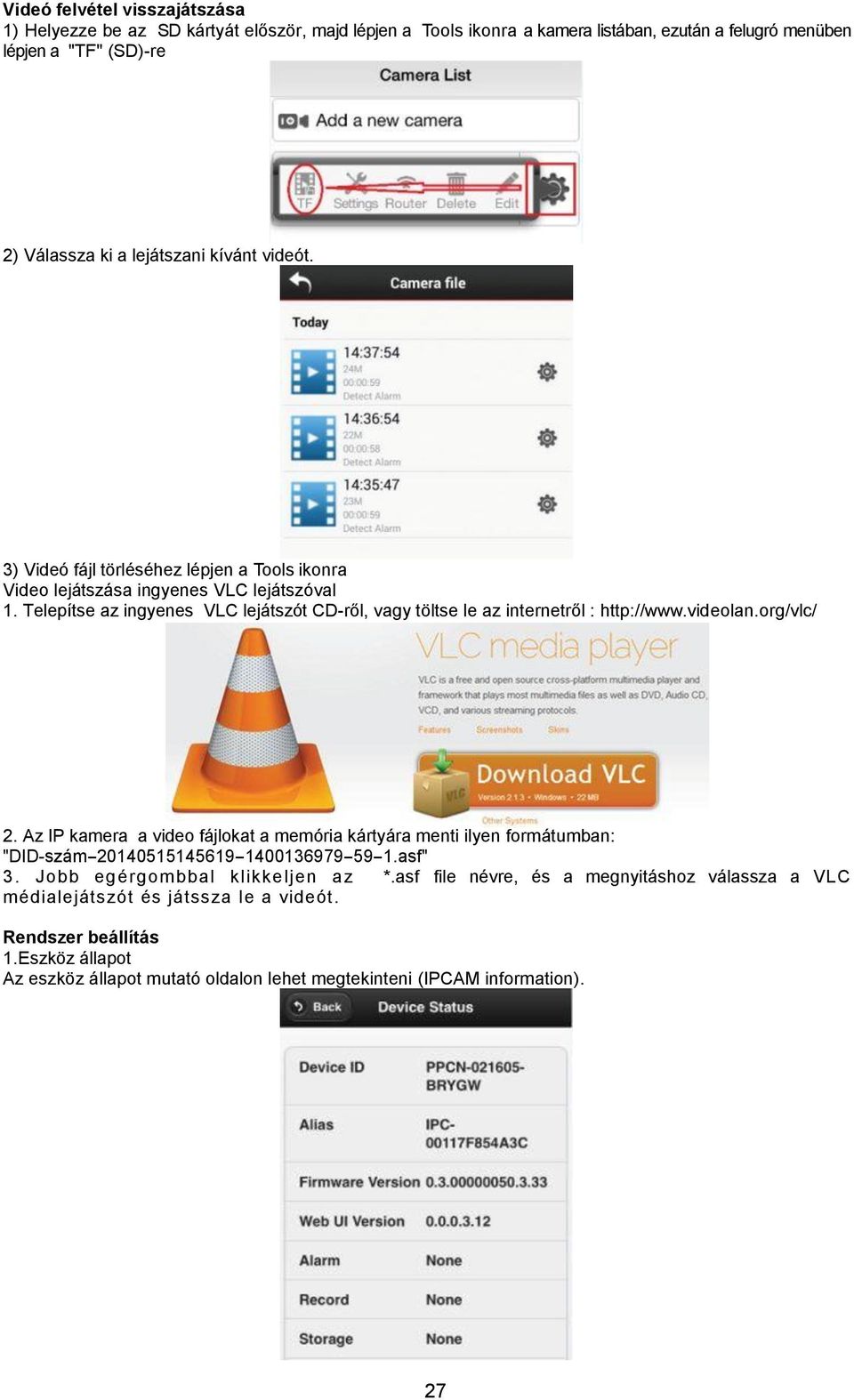

19 Videó felvétel visszajátszása 1) Helyezze be az SD kártyát először, majd lépjen a Tools ikonra a kamera listában, ezután a felugró menüben lépjen a "TF" (SD)-re 2) Válassza ki a lejátszani kívánt videót. 3) Videó fájl törléséhez lépjen a Tools ikonra Video lejátszása ingyenes VLC lejátszóval 1. Telepítse az ingyenes VLC lejátszót CD-ről, vagy töltse le az internetről : 2. Az IP kamera a video fájlokat a memória kártyára menti ilyen formátumban: "DID-szám asf" 3. Jobb egérgombbal klikkeljen az *.asf file névre, és a megnyitáshoz válassza a VLC médialejátszót és játssza le a videót. Rendszer beállítás 1.Eszköz állapot Az eszköz állapot mutató oldalon lehet megtekinteni (IPCAM information). 27

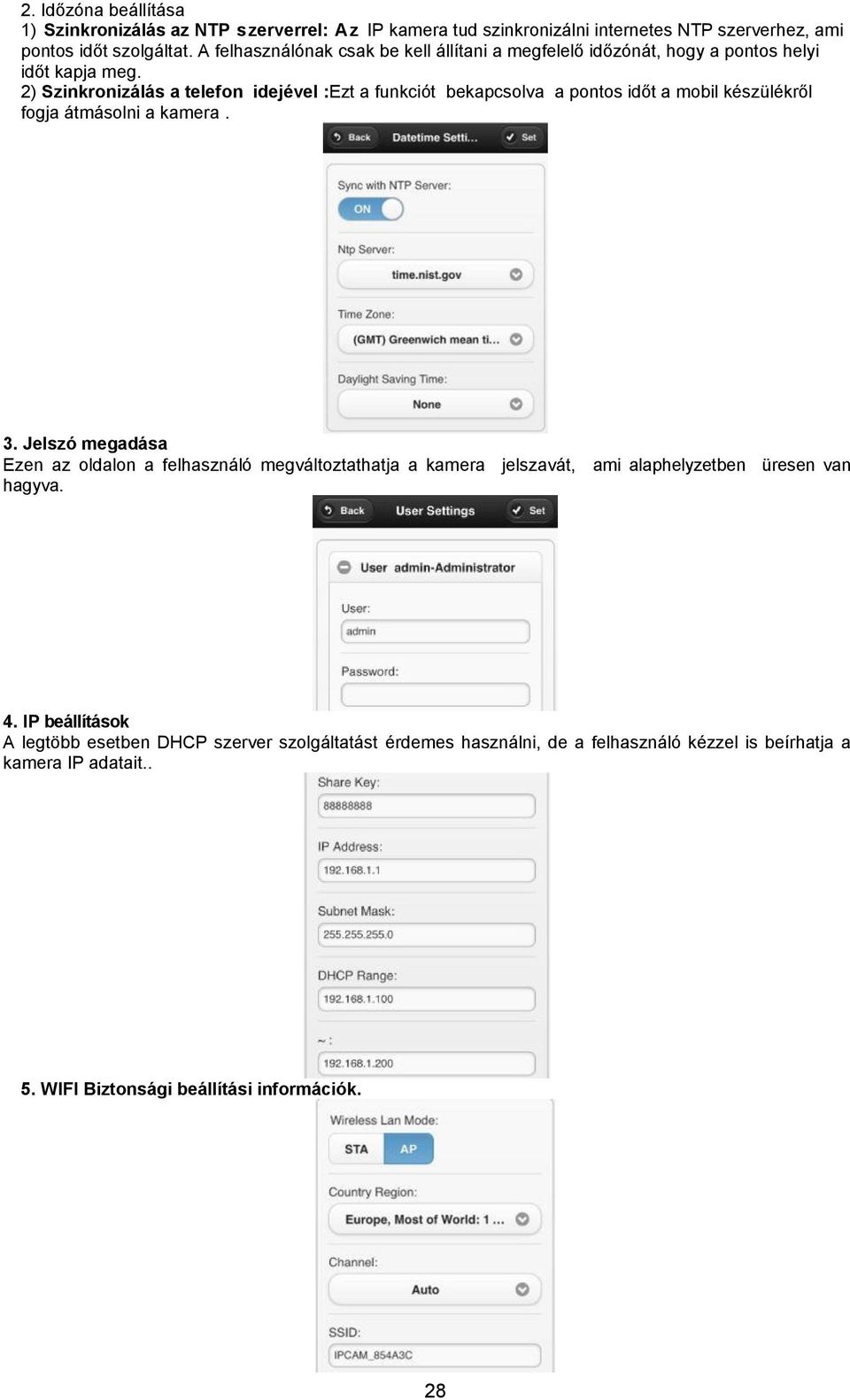

20 2. Időzóna beállítása 1) Szinkronizálás az NTP szerverrel: Az IP kamera tud szinkronizálni internetes NTP szerverhez, ami pontos időt szolgáltat. A felhasználónak csak be kell állítani a megfelelő időzónát, hogy a pontos helyi időt kapja meg. 2) Szinkronizálás a telefon idejével :Ezt a funkciót bekapcsolva a pontos időt a mobil készülékről fogja átmásolni a kamera. 3. Jelszó megadása Ezen az oldalon a felhasználó megváltoztathatja a kamera jelszavát, ami alaphelyzetben üresen van hagyva. 4. IP beállítások A legtöbb esetben DHCP szerver szolgáltatást érdemes használni, de a felhasználó kézzel is beírhatja a kamera IP adatait.. 5. WIFI Biztonsági beállítási információk. 28

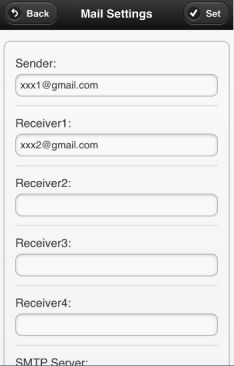

21 6. Levélküldési (MAIL) beállítások 1) Riasztási levél küldése ( Send Alarm Mail): Engedélyezheti, hogy a kamera mozgás érzéskelésekor fotót készítsen és azt a megadott címre küldje. 2) Csatolt képek száma (Number of pictures attached): Beállíthatja, hogy az értesítéskor hány képet küldjön a kamera. 3) Küldő adatai: A felhasználó által használt szolgáltatás szerverének, valamint jogosultságának adatai (felhasználó név, jelszó). Itt a teljes címet kell megadni. 4) Címzett (Receiver 1-4 ): A felhasználó itt 4 db címzett címét adhatja meg. 5) SMTP Szerver: Az szerver neve, ellenőrizze beírás előtt a szolgáltatójánál Példa: gmail felhasználó SMTP server address is :smtp.gmail.com (a szerver pontos elérési neve) SMTP Port: 465 (Felhasznált port száma) Transport Layer Security Protocol: TLS Need Authentication: enable (Azonosítás típusa) Sender's SMTP Account: account name (Felhasználói neve) Sender's SMTP Password: account password (Felhasználói jelszava) 6) Beállítható, hogy a kamera akkor is küldjön -t, ha az internet IP cím megváltozik. 7) A beállítás során teszt t lehet küldeni a kamerával, hogy a beállításokat ellenőrizze. 7. Rögzítési és riasztási beállítások Kérjük olvassa el a 4. fejezetet. Eszközök / TOOLS 1) Gyári beállítások visszaállítása (Restore Factory Settings): Ez törli az összes elvégzett beállítást, és újraindítja a kamerát. A felhasználónak újra kell kezdeni a telepítést. 2) Újraindítás 6 Reboot Device: Tűvolról újraindítja a kamerát, a beállítások változatlanok maradnak. Hiba Az applikáció nem találja a kamerát Hibaelhárítási tanácsok: Megoldás Győződjön meg arról, hogy a kamera és a mobil eszköz ugyanahhoz a Wi-Fi routerhez csatlakozik az első beállításkor Győződjön meg arról, hogy a router be van kapcsolva Győződjön meg arról, hogy a kamera be van kapcsolva Használja az "ADD CAMERA" funkciót, és kézzel adja a listához a kamerát. 29

22 A Wi-Fi router nem jelenik meg a listában Nem jelenik meg kép Alacsony Wi-Fi jel Gyenge képminőség Mozgás érzékelés nem működik, vagy túl érzékeny Az applikáció nem rögzít video fájlokat Az riasztás nem működik Éjszaka a képen csak fehér pontok jelennek meg Memória kártya hiba Győződjön meg arról, hogy az SSID sugárzási funkció be van-e kapcsolva a Wi-Fi routeren. Konzultáljon a Wi-Fi router forgalmazójával a beállításokról, ha szükséges. A Wi-Fi biztonsági protokoll a routeren legyen WPA/WPA2/WPA2-PSK.Biztonsági megfontolásból a WEP protokoll használata nem tanácsos néhány Wi-Fi routernél. Megjegyzés: A WPAIWPA2IWPA2 PSK titkosítási protokoll újabb és még hatékonyabb, mint a kevésbé biztonságos WEP protokoll. Győződjön meg arról, hogy a hálózati adapter nem sérült-e, nem hibás, az aljzatban van-e feszültség? Helyezze át a kamerát, egy olyan helyre ahol jobb a Wi-Fi térerő. Ellenőrizze, hogy a kamera megfelelően van-e konfigurálva az applikációban. Ellenőrizze, hogy a mobil készülék megfelelően csatlakozik-e a 3G/4G/Wi-Fi hálózathoz. Vezeték nélküli rendszerek, mint pl. vezeték nélküli házi sztereo rendszer, csökkentheti a kamera rádiójelét Helyezze az ilyen készülékeket minél messzebb a kamerától. Törölje át a kamera lencséjét erre szolgáló kendővel Szennyeződés, vagy por a kamera lencséjét szintén minőségi problémát okozhat. Győződjön meg arról, hogy az érzékenység ON állásban van (lásd az Érzékenység beállítása fejezetet). Mozgásérzékelés módban a kamera látószögében elmozduló tárgy szükséges a mozgásérzékeléses videó rögzítés indításhoz Győződjön meg arról, hogy az SD kártya megfelelően van e betéve a helyére Győződjön meg arról, hogy a mozgásérzékelés megfelelően van-e beállítva (lásd az Érzékenység beállítása fejezetet). Kérjük, hogy az első használat alkalmával formázza meg az SD kártyát (lásd SD Card Format fejezet) Ellenőrizze, hogy a használt kártya Class 10 típusú Ellenőrizze, hogy az értesítés engedélyezve van-e (Lásd riasztás fejezetet). Pl. Gmail fiók használata javasolt az riasztáshoz Ellenőrizze, hogy érvényes jogosultsága van a rendszerhez. A beállításokhoz lásd az beállítások fejezetet. Ellenőrizze, hogy az cím megfelelően van-e beírva. A kamera által használt infra LED-ek láthatatlan fénye visszaverődhet egyes felületekről pl. üvegről. Úgy telepítse a kamerát, hogy ne legyen ablakkal, vagy más fényvisszaverő felülettel szemben, ami ronthatja az éjszakai működést. Érdemes a kamerát jól megvilágított területen használni. Ellenőrizze, a memória kártya megfelelően van a helyére téve, és formázva van-e Ellenőrizze, hogy a memória kártya Class 10 típusú-e Megjegyzés: Mentse el adatait, mielőtt formázza a kártyát. A formázás törli az összes adatot. 30

23 Rossz dátum és idő van a kijelzőn Wi-Fi adatok Wi-Fi szabvány WPS Rossz dátum és időbeállítás váratlan felvételeket eredményezhet. Ellenőrizze, hogy a megfelelő időzóna van-e beállítva (lásd időzóna beállítás) Ellenőrizze a mobil készüléken a pontos dátum és idő beállítást. A rendszer az Internettel is tud pontos időt szinkronizálni. Ellenőrizze, hogy a kamera megfelelően csatlakozik-e az Internethez. Ha a mobiljával a távoli kapcsolat működik, akkor mindenképpen hozzáfér a kamerához MŰSZAKI ADATOK: WiFi b/g/n Nincs Működési hatótávolság Antenna Készülékház, vízállóság Kép érzékelő Expozíció / Fehéregyensúly Mikrofon Hangszóró Látószög IR (infra) LED Éjszakai látótávolság SD kártyahely Fényerő Mozgás érzékelés Időzített felvétel Azonnali felvétel Rögzítés fájlformátuma Felvételi beállítások SD Felülirás Micro SD Card kapacitás 4G 8G 16G 32G 150 m (kültéren) 3dBi Kamera jellemzők: Beltéri kivitel PixArt CMOS 1/5" Szenzor Automatikus Van Nincs 40 Vízszintes 28 Függőleges +/ db Maximum 10m Van Manuális Felvétel Szoftverből Van Van (a mobil készüléken.mov file) MJPEG (.asf) 320 x 240, 640 x 480, max. 30 kép/s Van Média tárolás Várható rögzítési idő ( 21Mbyte/perc) 190 perc 390 perc 780 perc 1,560 perc 31

24 JÓTÁLLÁSI JEGY Az alábbi típusú és gyártási számú WiFi IP kamera hibamentes működéséért a 49/2003 (VII.30.) & 97/2014. (III. 25.) sz. GKM rendelet alapján a vonatkozó jogszabályok előírásai szerint az eladás napjától számított 12 hónapig terjedő jótállást biztosítunk. Szavatossági idő két év. TÍPUSSZÁM:.....IP0308W.... ELADÁS KELTE:... PH.... ELADÓ A jótállási kötelezettség alá tartozó és a jótállási időben előforduló hibák javítását, a tartalék alkatrészellátással egybekötött javító - szervizelő szolgáltatást a GLOBAL EXPORT - IMPORT KFT. Biztosítja, az alábbi címen: Budapest XV. Székely Elek u. 11. Tel: Nyitva tartás: hétfő - péntek, Amennyiben a meghibásodás jellegével vagy a hiba kijavításával kapcsolatban vita keletkezik, úgy a FOGYASZTÓVÉDELMI FELÜGYELŐSÉG vagy a Békéltető testület állásfoglalását kérjük, Minden egyéb vita esetén az eladó székhely szerinti illetékes Bírósághoz kell fordulni. JAVÍTÁSI SZELVÉNY Hibabejelentés kelte :... Bejelentett hiba :... Hibaelhárítás módja :... Hibaelhárítás kelte :... JAVÍTÁSI SZELVÉNY Hibabejelentés kelte :... Bejelentett hiba :... Hibaelhárítás módja :... Hibaelhárítás kelte : SZERVIZ bélyegző Jogainak érvényesítése érdekében a vásárlási blokkot őrizze meg! Gyártó / Importőr / Forgalmazó: GLOBAL EXPORT-IMPORT KFT. H-1151 BUDAPEST SZÉKELY E. U. 11. Származási ország: Kína FIGYELEM! A jótállás a Fogyasztó törvényből eredő jogait nem érinti. A jótállási igény a jótállási jeggyel érvényesíthető. A jótállási jegy szabálytalan kiállítása vagy a fogyasztónak történő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. A vásárló a fogyasztási cikk meghibásodása miatt a vásárlástól (üzembe helyezéstől számított három munkanapon belül érvényesít csereigényt, a forgalmazó köteles a fogyasztási cikket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. FIGYELEM! A vásárlónak joga van a javításra vagy cserére, illetve ha ezekre a jogosultságok teljesítésére nincsen lehetőség, úgy árengedményt kérhet, vagy elállhat a szerződéstől! Ezt a készüléket nem szánták csökkent fizikai, érzékelési vagy szellemi képességű, illetve tapasztalattal vagy ismeretekkel rendelkező személyek általi használatra (beleértve a gyermekeket is), kivéve, ha egy olyan személy felügyeli vagy tájékoztatja őket a készülék használatát illetően, aki egyben felelős a biztonságukért! 32
