A KUTATÁS FÕBB ADATAI

Átírás

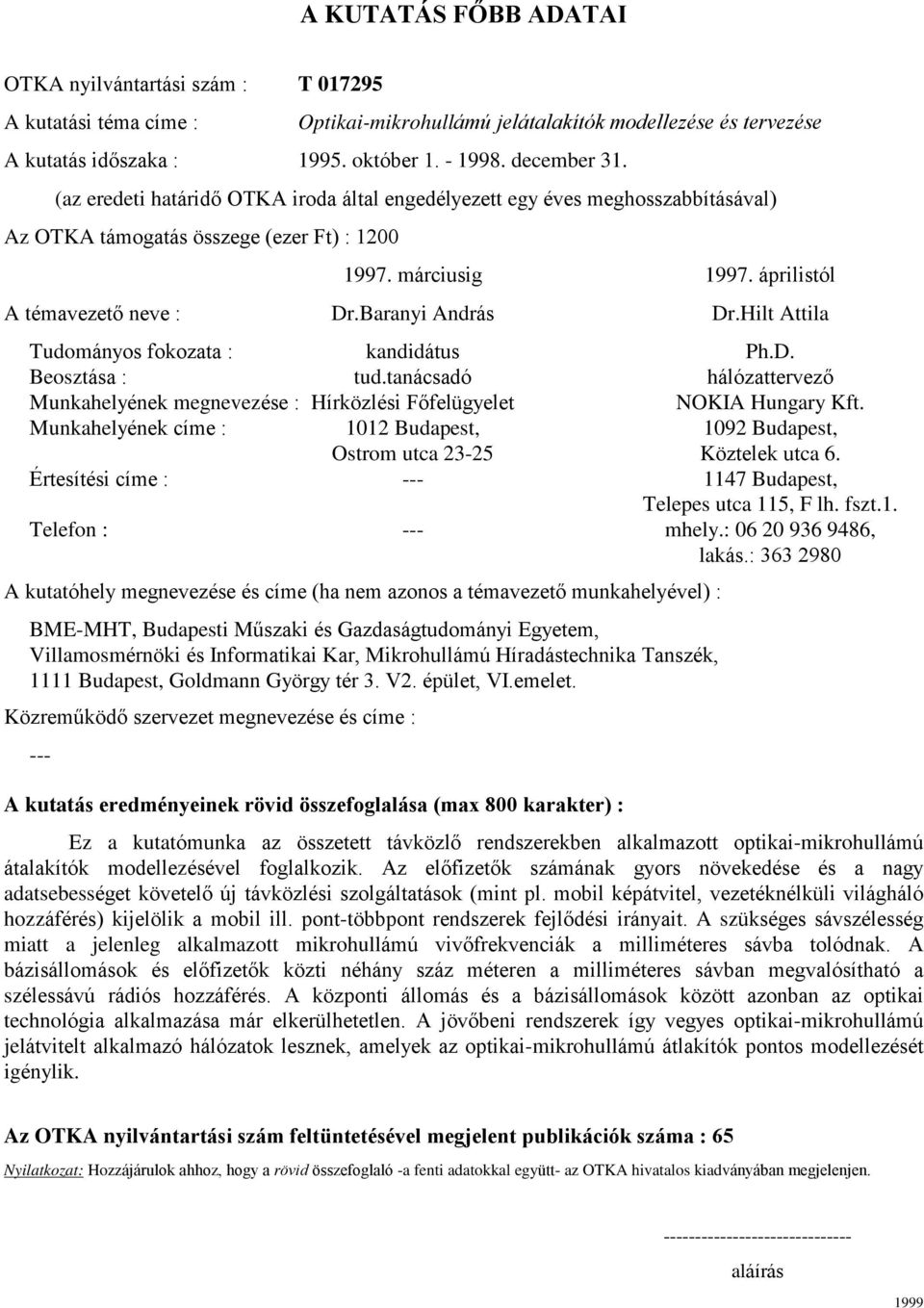

1 A KUTATÁS FÕBB ADATAI OTKA nyilvántartási szám : T A kutatási téma címe : Optikai-mikrohullámú jelátalakítók modellezése és tervezése A kutatás idõszaka : október december 31. (az eredeti határidõ OTKA iroda által engedélyezett egy éves meghosszabbításával) Az OTKA támogatás összege (ezer Ft) : márciusig áprilistól A témavezetõ neve : Dr.Baranyi András Dr.Hilt Attila Tudományos fokozata : kandidátus Ph.D. Beosztása : tud.tanácsadó hálózattervezõ Munkahelyének megnevezése : Hírközlési Fõfelügyelet NOKIA Hungary Kft. Munkahelyének címe : Ostrom utca Köztelek utca 6. Értesítési címe : Telepes utca 115, F lh. fszt.1. Telefon : --- mhely.: , lakás.: A kutatóhely megnevezése és címe (ha nem azonos a témavezetõ munkahelyével) : BME-MHT, Budapesti Mûszaki és Gazdaságtudományi Egyetem, Villamosmérnöki és Informatikai Kar, Mikrohullámú Híradástechnika Tanszék, 1111 Goldmann György tér 3. V2. épület, VI.emelet. Közremûködõ szervezet megnevezése és címe : --- A kutatás eredményeinek rövid összefoglalása (max 800 karakter) : Ez a kutatómunka az összetett távközlõ rendszerekben alkalmazott optikai-mikrohullámú átalakítók modellezésével foglalkozik. Az elõfizetõk számának gyors növekedése és a nagy adatsebességet követelõ új távközlési szolgáltatások (mint pl. mobil képátvitel, vezetéknélküli világháló hozzáférés) kijelölik a mobil ill. pont-többpont rendszerek fejlõdési irányait. A szükséges sávszélesség miatt a jelenleg alkalmazott mikrohullámú vivõfrekvenciák a milliméteres sávba tolódnak. A bázisállomások és elõfizetõk közti néhány száz méteren a milliméteres sávban megvalósítható a szélessávú rádiós hozzáférés. A központi állomás és a bázisállomások között azonban az optikai technológia alkalmazása már elkerülhetetlen. A jövõbeni rendszerek így vegyes optikai-mikrohullámú jelátvitelt alkalmazó hálózatok lesznek, amelyek az optikai-mikrohullámú átlakítók pontos modellezését igénylik. Az OTKA nyilvántartási szám feltüntetésével megjelent publikációk száma : 65 Nyilatkozat: Hozzájárulok ahhoz, hogy a rövid összefoglaló -a fenti adatokkal együtt- az OTKA hivatalos kiadványában megjelenjen aláírás 1999

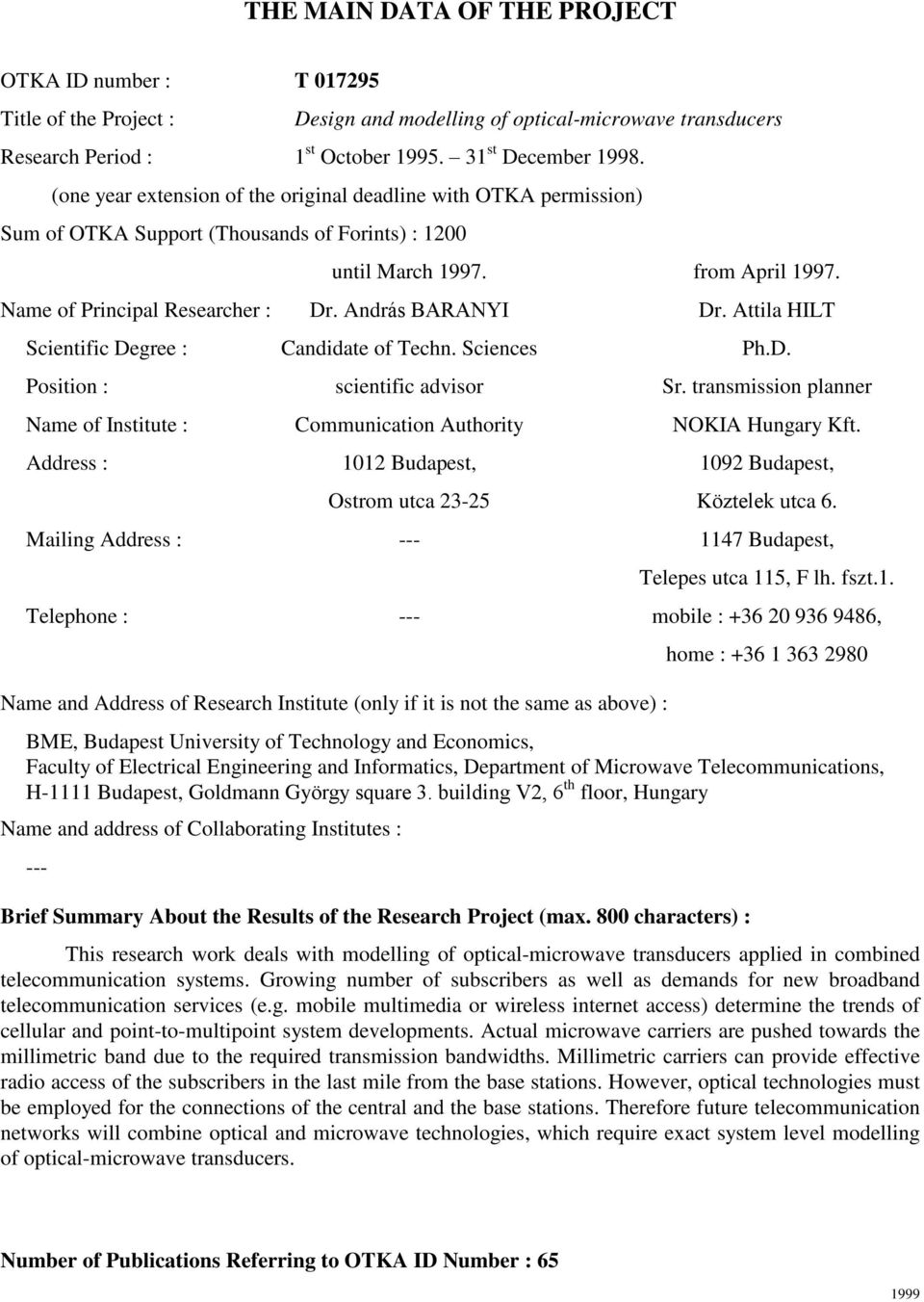

2 THE MAIN DATA OF THE PROJECT OTKA ID number : T Title of the Project : Design and modelling of optical-microwave transducers Research Period : 1 st October st December (one year extension of the original deadline with OTKA permission) Sum of OTKA Support (Thousands of Forints) : 1200 until March from April Name of Principal Researcher : Dr. András BARANYI Dr. Attila HILT Scientific Degree : Candidate of Techn. Sciences Ph.D. Position : scientific advisor Sr. transmission planner Name of Institute : Communication Authority NOKIA Hungary Kft. Address : Ostrom utca Köztelek utca 6. Mailing Address : Telepes utca 115, F lh. fszt.1. Telephone : --- mobile : , Name and Address of Research Institute (only if it is not the same as above) : home : BME, Budapest University of Technology and Economics, Faculty of Electrical Engineering and Informatics, Department of Microwave Telecommunications, H-1111 Goldmann György square 3. building V2, 6 th floor, Hungary Name and address of Collaborating Institutes : --- Brief Summary About the Results of the Research Project (max. 800 characters) : This research work deals with modelling of optical-microwave transducers applied in combined telecommunication systems. Growing number of subscribers as well as demands for new broadband telecommunication services (e.g. mobile multimedia or wireless internet access) determine the trends of cellular and point-to-multipoint system developments. Actual microwave carriers are pushed towards the millimetric band due to the required transmission bandwidths. Millimetric carriers can provide effective radio access of the subscribers in the last mile from the base stations. However, optical technologies must be employed for the connections of the central and the base stations. Therefore future telecommunication networks will combine optical and microwave technologies, which require exact system level modelling of optical-microwave transducers. Number of Publications Referring to OTKA ID Number :

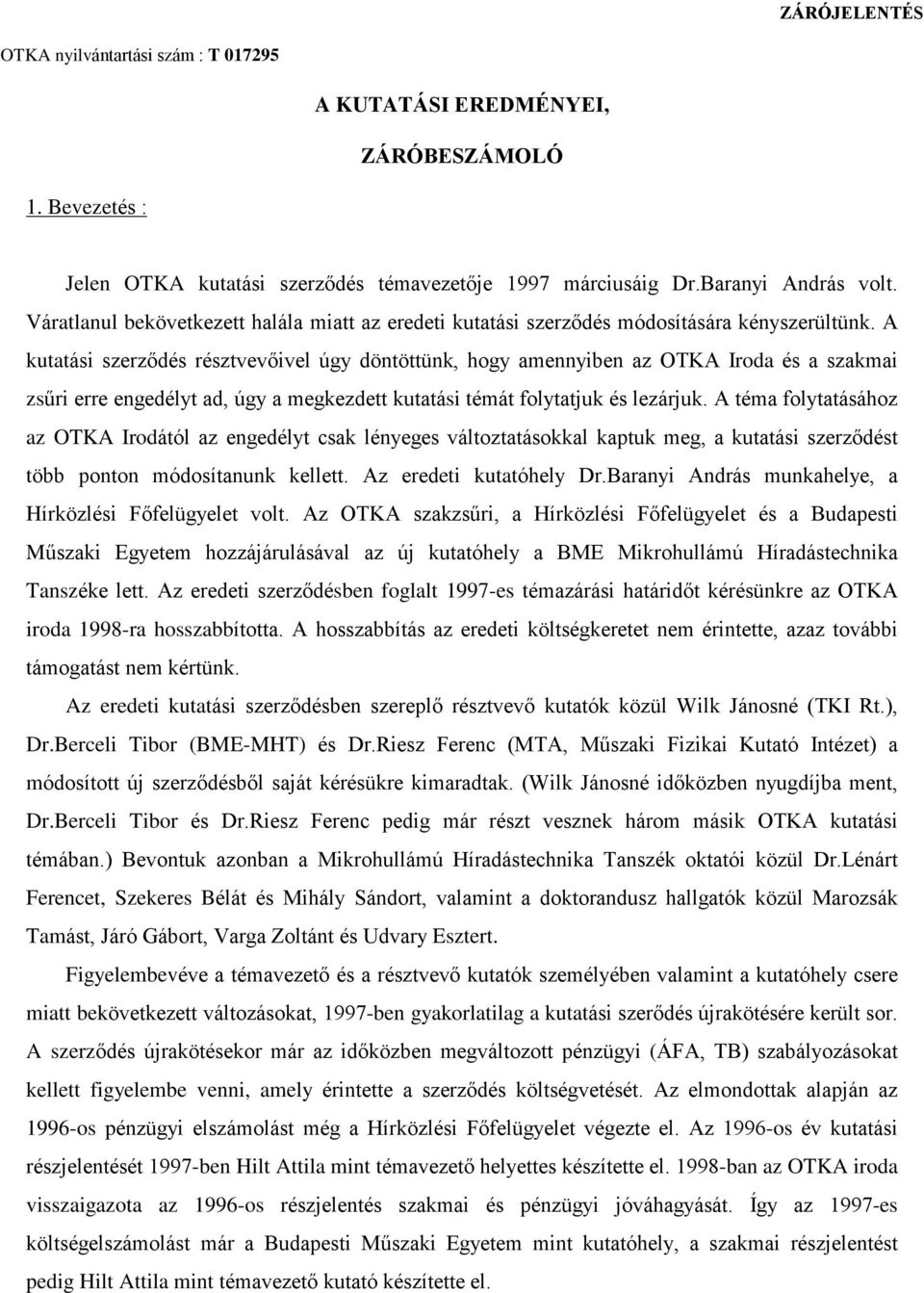

3 ZÁRÓJELENTÉS OTKA nyilvántartási szám : T A KUTATÁSI EREDMÉNYEI, ZÁRÓBESZÁMOLÓ 1. Bevezetés : Jelen OTKA kutatási szerzõdés témavezetõje 1997 márciusáig Dr.Baranyi András volt. Váratlanul bekövetkezett halála miatt az eredeti kutatási szerzõdés módosítására kényszerültünk. A kutatási szerzõdés résztvevõivel úgy döntöttünk, hogy amennyiben az OTKA Iroda és a szakmai zsûri erre engedélyt ad, úgy a megkezdett kutatási témát folytatjuk és lezárjuk. A téma folytatásához az OTKA Irodától az engedélyt csak lényeges változtatásokkal kaptuk meg, a kutatási szerzõdést több ponton módosítanunk kellett. Az eredeti kutatóhely Dr.Baranyi András munkahelye, a Hírközlési Fõfelügyelet volt. Az OTKA szakzsûri, a Hírközlési Fõfelügyelet és a Budapesti Mûszaki Egyetem hozzájárulásával az új kutatóhely a BME Mikrohullámú Híradástechnika Tanszéke lett. Az eredeti szerzõdésben foglalt 1997-es témazárási határidõt kérésünkre az OTKA iroda 1998-ra hosszabbította. A hosszabbítás az eredeti költségkeretet nem érintette, azaz további támogatást nem kértünk. Az eredeti kutatási szerzõdésben szereplõ résztvevõ kutatók közül Wilk Jánosné (TKI Rt.), Dr.Berceli Tibor (BME-MHT) és Dr.Riesz Ferenc (MTA, Mûszaki Fizikai Kutató Intézet) a módosított új szerzõdésbõl saját kérésükre kimaradtak. (Wilk Jánosné idõközben nyugdíjba ment, Dr.Berceli Tibor és Dr.Riesz Ferenc pedig már részt vesznek három másik OTKA kutatási témában.) Bevontuk azonban a Mikrohullámú Híradástechnika Tanszék oktatói közül Dr.Lénárt Ferencet, Szekeres Bélát és Mihály Sándort, valamint a doktorandusz hallgatók közül Marozsák Tamást, Járó Gábort, Varga Zoltánt és Udvary Esztert. Figyelembevéve a témavezetõ és a résztvevõ kutatók személyében valamint a kutatóhely csere miatt bekövetkezett változásokat, 1997-ben gyakorlatilag a kutatási szerõdés újrakötésére került sor. A szerzõdés újrakötésekor már az idõközben megváltozott pénzügyi (ÁFA, TB) szabályozásokat kellett figyelembe venni, amely érintette a szerzõdés költségvetését. Az elmondottak alapján az 1996-os pénzügyi elszámolást még a Hírközlési Fõfelügyelet végezte el. Az 1996-os év kutatási részjelentését 1997-ben Hilt Attila mint témavezetõ helyettes készítette el ban az OTKA iroda visszaigazota az 1996-os részjelentés szakmai és pénzügyi jóváhagyását. Így az 1997-es költségelszámolást már a Budapesti Mûszaki Egyetem mint kutatóhely, a szakmai részjelentést pedig Hilt Attila mint témavezetõ kutató készítette el.

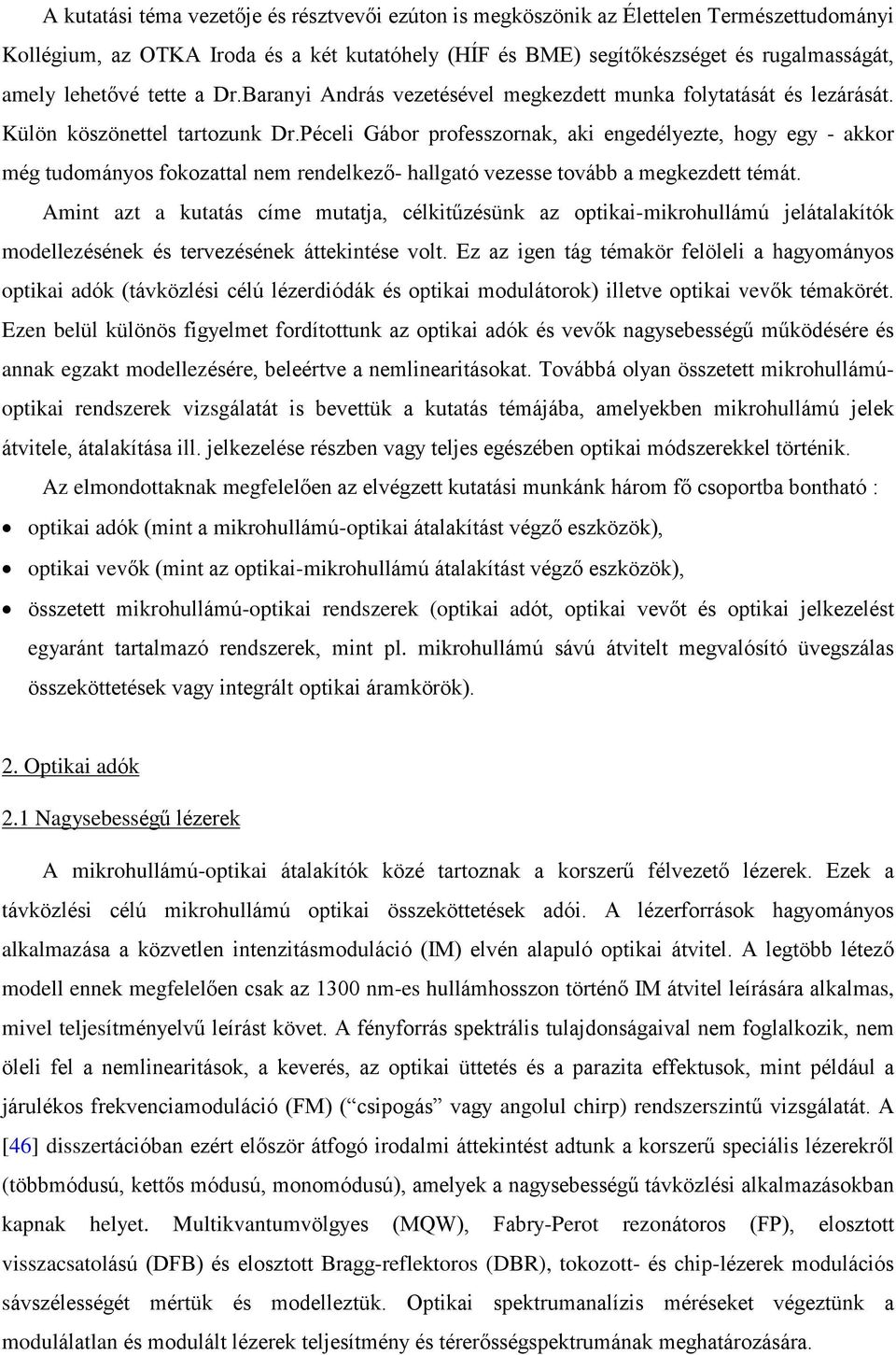

4 A kutatási téma vezetõje és résztvevõi ezúton is megköszönik az Élettelen Természettudományi Kollégium, az OTKA Iroda és a két kutatóhely (HÍF és BME) segítõkészséget és rugalmasságát, amely lehetõvé tette a Dr.Baranyi András vezetésével megkezdett munka folytatását és lezárását. Külön köszönettel tartozunk Dr.Péceli Gábor professzornak, aki engedélyezte, hogy egy - akkor még tudományos fokozattal nem rendelkezõ- hallgató vezesse tovább a megkezdett témát. Amint azt a kutatás címe mutatja, célkitûzésünk az optikai-mikrohullámú jelátalakítók modellezésének és tervezésének áttekintése volt. Ez az igen tág témakör felöleli a hagyományos optikai adók (távközlési célú lézerdiódák és optikai modulátorok) illetve optikai vevõk témakörét. Ezen belül különös figyelmet fordítottunk az optikai adók és vevõk nagysebességû mûködésére és annak egzakt modellezésére, beleértve a nemlinearitásokat. Továbbá olyan összetett mikrohullámúoptikai rendszerek vizsgálatát is bevettük a kutatás témájába, amelyekben mikrohullámú jelek átvitele, átalakítása ill. jelkezelése részben vagy teljes egészében optikai módszerekkel történik. Az elmondottaknak megfelelõen az elvégzett kutatási munkánk három fõ csoportba bontható : optikai adók (mint a mikrohullámú-optikai átalakítást végzõ eszközök), optikai vevõk (mint az optikai-mikrohullámú átalakítást végzõ eszközök), összetett mikrohullámú-optikai rendszerek (optikai adót, optikai vevõt és optikai jelkezelést egyaránt tartalmazó rendszerek, mint pl. mikrohullámú sávú átvitelt megvalósító üvegszálas összeköttetések vagy integrált optikai áramkörök). 2. Optikai adók 2.1 Nagysebességû lézerek A mikrohullámú-optikai átalakítók közé tartoznak a korszerû félvezetõ lézerek. Ezek a távközlési célú mikrohullámú optikai összeköttetések adói. A lézerforrások hagyományos alkalmazása a közvetlen intenzitásmoduláció (IM) elvén alapuló optikai átvitel. A legtöbb létezõ modell ennek megfelelõen csak az 1300 nm-es hullámhosszon történõ IM átvitel leírására alkalmas, mivel teljesítményelvû leírást követ. A fényforrás spektrális tulajdonságaival nem foglalkozik, nem öleli fel a nemlinearitások, a keverés, az optikai üttetés és a parazita effektusok, mint például a járulékos frekvenciamoduláció (FM) ( csipogás vagy angolul chirp) rendszerszintû vizsgálatát. A [46] disszertációban ezért elõször átfogó irodalmi áttekintést adtunk a korszerû speciális lézerekrõl (többmódusú, kettõs módusú, monomódusú), amelyek a nagysebességû távközlési alkalmazásokban kapnak helyet. Multikvantumvölgyes (MQW), Fabry-Perot rezonátoros (FP), elosztott visszacsatolású (DFB) és elosztott Bragg-reflektoros (DBR), tokozott- és chip-lézerek modulációs sávszélességét mértük és modelleztük. Optikai spektrumanalízis méréseket végeztünk a modulálatlan és modulált lézerek teljesítmény és térerõsségspektrumának meghatározására.

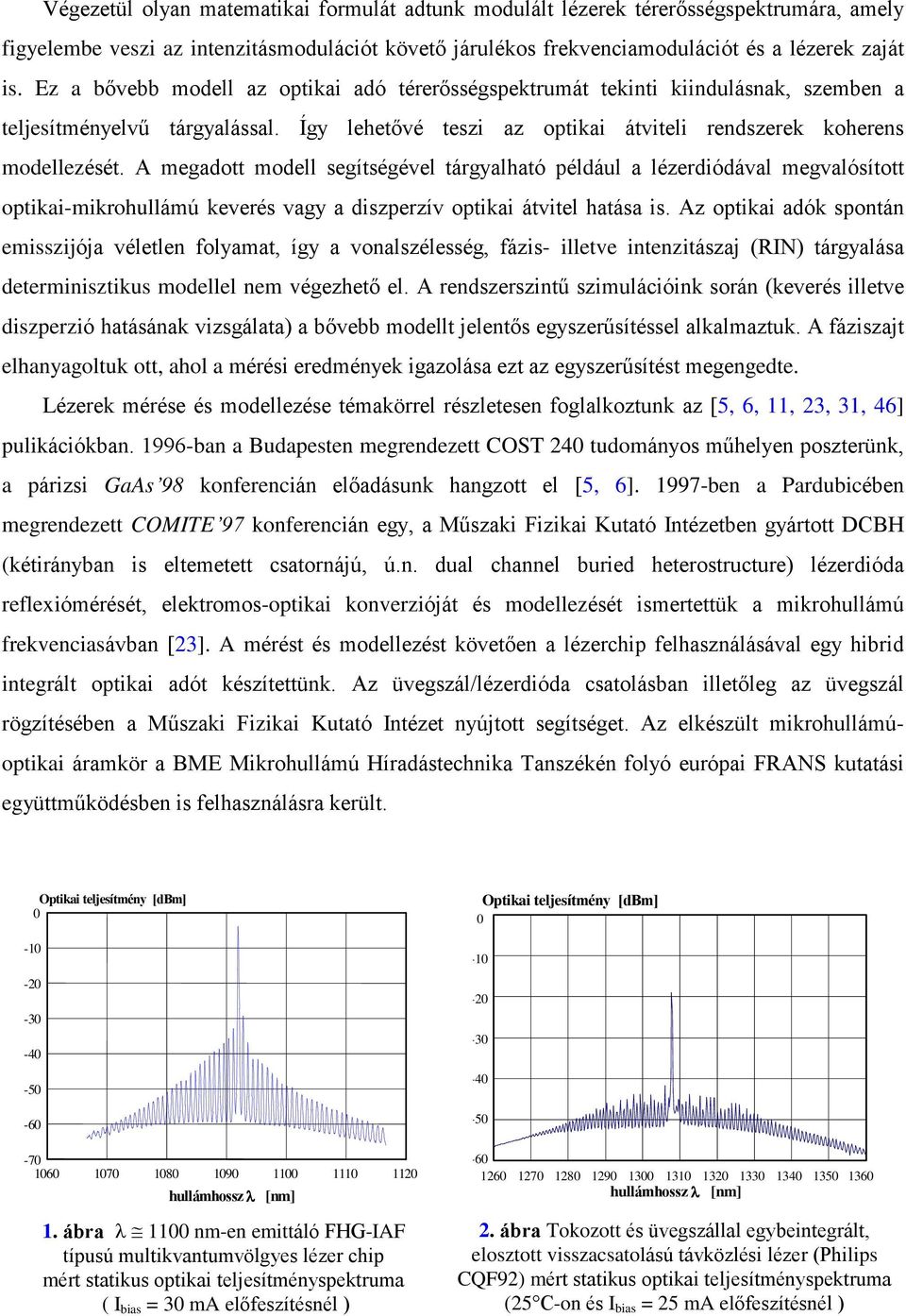

5 Végezetül olyan matematikai formulát adtunk modulált lézerek térerõsségspektrumára, amely figyelembe veszi az intenzitásmodulációt követõ járulékos frekvenciamodulációt és a lézerek zaját is. Ez a bõvebb modell az optikai adó térerõsségspektrumát tekinti kiindulásnak, szemben a teljesítményelvû tárgyalással. Így lehetõvé teszi az optikai átviteli rendszerek koherens modellezését. A megadott modell segítségével tárgyalható például a lézerdiódával megvalósított optikai-mikrohullámú keverés vagy a diszperzív optikai átvitel hatása is. Az optikai adók spontán emisszijója véletlen folyamat, így a vonalszélesség, fázis- illetve intenzitászaj (RIN) tárgyalása determinisztikus modellel nem végezhetõ el. A rendszerszintû szimulációink során (keverés illetve diszperzió hatásának vizsgálata) a bõvebb modellt jelentõs egyszerûsítéssel alkalmaztuk. A fáziszajt elhanyagoltuk ott, ahol a mérési eredmények igazolása ezt az egyszerûsítést megengedte. Lézerek mérése és modellezése témakörrel részletesen foglalkoztunk az [5, 6, 11, 23, 31, 46] pulikációkban ban a Budapesten megrendezett COST 240 tudományos mûhelyen ünk, a párizsi GaAs 98 konferencián unk hangzott el [5, 6] ben a Pardubicében megrendezett COMITE 97 konferencián egy, a Mûszaki Fizikai Kutató Intézetben gyártott DCBH (kétirányban is eltemetett csatornájú, ú.n. dual channel buried heterostructure) lézerdióda reflexiómérését, elektromos-optikai konverzióját és modellezését ismertettük a mikrohullámú frekvenciasávban [23]. A mérést és modellezést követõen a lézerchip felhasználásával egy hibrid integrált optikai adót készítettünk. Az üvegszál/lézerdióda csatolásban illetõleg az üvegszál rögzítésében a Mûszaki Fizikai Kutató Intézet nyújtott segítséget. Az elkészült mikrohullámúoptikai áramkör a BME Mikrohullámú Híradástechnika Tanszékén folyó európai FRANS kutatási együttmûködésben is felhasználásra került. Optikai teljesítmény [dbm] hullámhossz [nm] 1. ábra 1100 nm-en emittáló FHG-IAF típusú multikvantumvölgyes lézer chip mért statikus optikai teljesítményspektruma ( I bias = 30 ma elõfeszítésnél ) Optikai teljesítmény [dbm] hullámhossz [nm] 2. ábra Tokozott és üvegszállal egybeintegrált, elosztott visszacsatolású távközlési lézer (Philips CQF92) mért statikus optikai teljesítményspektruma (25 C-on és I bias = 25 ma elõfeszítésnél )

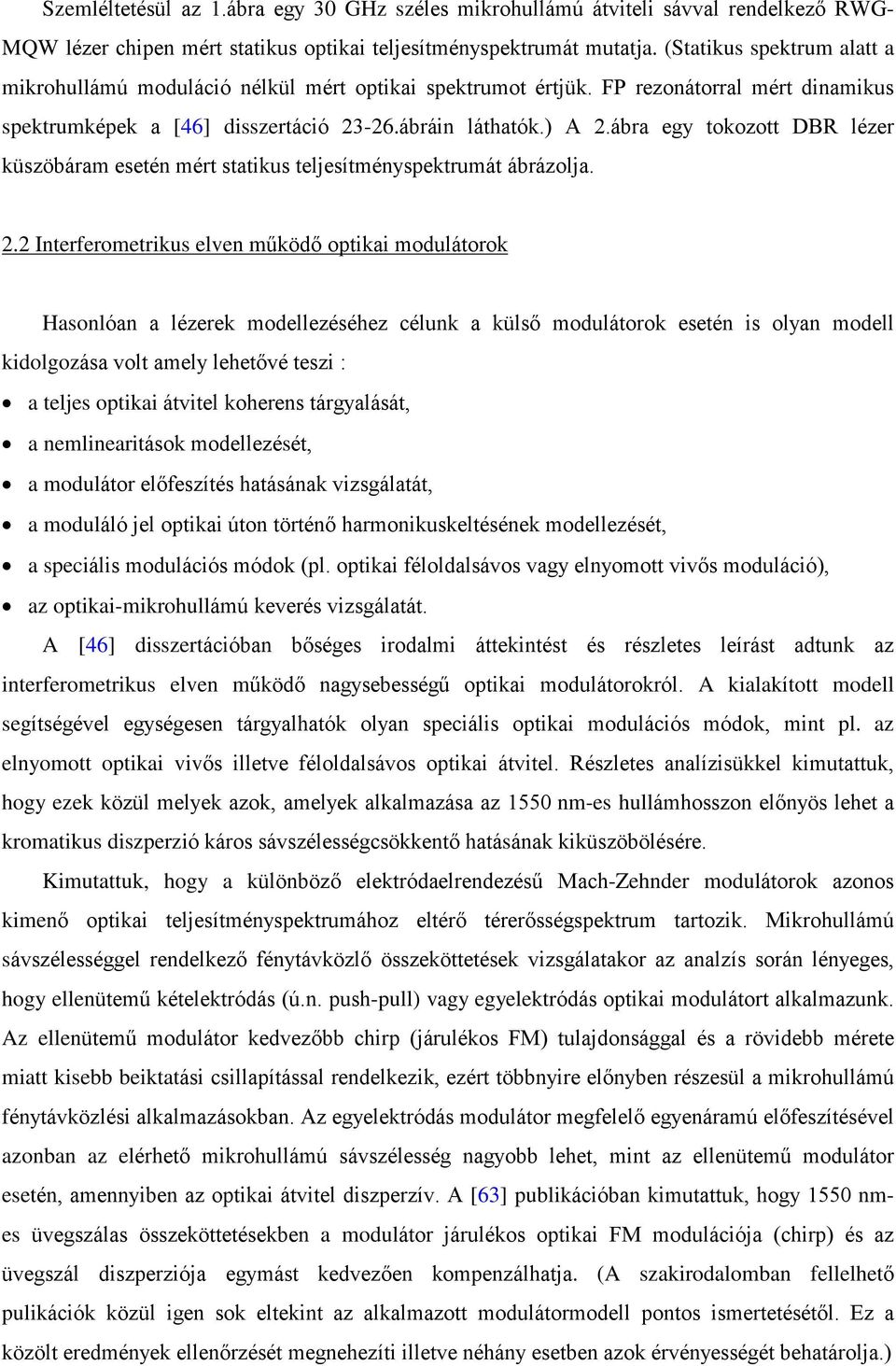

6 Szemléltetésül az 1.ábra egy 30 GHz széles mikrohullámú átviteli sávval rendelkezõ RWG- MQW lézer chipen mért statikus optikai teljesítményspektrumát mutatja. (Statikus spektrum alatt a mikrohullámú moduláció nélkül mért optikai spektrumot értjük. FP rezonátorral mért dinamikus spektrumképek a [46] disszertáció ábráin láthatók.) A 2.ábra egy tokozott DBR lézer küszöbáram esetén mért statikus teljesítményspektrumát ábrázolja. 2.2 Interferometrikus elven mûködõ optikai modulátorok Hasonlóan a lézerek modellezéséhez célunk a külsõ modulátorok esetén is olyan modell kidolgozása volt amely lehetõvé teszi : a teljes optikai átvitel koherens tárgyalását, a nemlinearitások modellezését, a modulátor elõfeszítés hatásának vizsgálatát, a moduláló jel optikai úton történõ harmonikuskeltésének modellezését, a speciális modulációs módok (pl. optikai féloldalsávos vagy elnyomott vivõs moduláció), az optikai-mikrohullámú keverés vizsgálatát. A [46] disszertációban bõséges irodalmi áttekintést és részletes leírást adtunk az interferometrikus elven mûködõ nagysebességû optikai modulátorokról. A kialakított modell segítségével egységesen tárgyalhatók olyan speciális optikai modulációs módok, mint pl. az elnyomott optikai vivõs illetve féloldalsávos optikai átvitel. Részletes analízisükkel kimutattuk, hogy ezek közül melyek azok, amelyek alkalmazása az 1550 nm-es hullámhosszon elõnyös lehet a kromatikus diszperzió káros sávszélességcsökkentõ hatásának kiküszöbölésére. Kimutattuk, hogy a különbözõ elektródaelrendezésû Mach-Zehnder modulátorok azonos kimenõ optikai teljesítményspektrumához eltérõ térerõsségspektrum tartozik. Mikrohullámú sávszélességgel rendelkezõ fénytávközlõ összeköttetések vizsgálatakor az analzís során lényeges, hogy ellenütemû kételektródás (ú.n. push-pull) vagy egyelektródás optikai modulátort alkalmazunk. Az ellenütemû modulátor kedvezõbb chirp (járulékos FM) tulajdonsággal és a rövidebb mérete miatt kisebb beiktatási csillapítással rendelkezik, ezért többnyire elõnyben részesül a mikrohullámú fénytávközlési alkalmazásokban. Az egyelektródás modulátor megfelelõ egyenáramú elõfeszítésével azonban az elérhetõ mikrohullámú sávszélesség nagyobb lehet, mint az ellenütemû modulátor esetén, amennyiben az optikai átvitel diszperzív. A [63] publikációban kimutattuk, hogy 1550 nmes üvegszálas összeköttetésekben a modulátor járulékos optikai FM modulációja (chirp) és az üvegszál diszperziója egymást kedvezõen kompenzálhatja. (A szakirodalomban fellelhetõ pulikációk közül igen sok eltekint az alkalmazott modulátormodell pontos ismertetésétõl. Ez a közölt eredmények ellenõrzését megnehezíti illetve néhány esetben azok érvényességét behatárolja.)

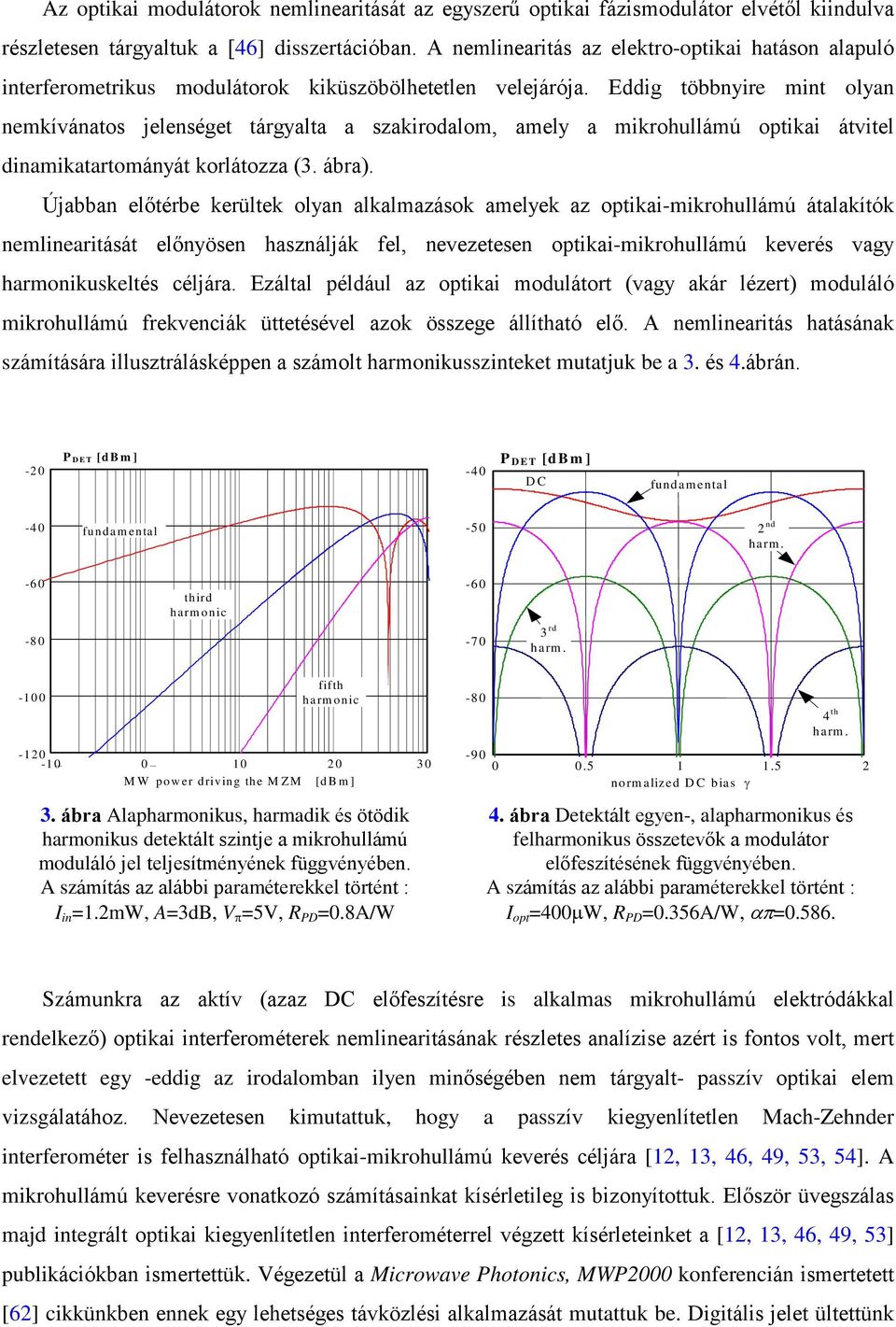

7 Az optikai modulátorok nemlinearitását az egyszerû optikai fázismodulátor elvétõl kiindulva részletesen tárgyaltuk a [46] disszertációban. A nemlinearitás az elektro-optikai hatáson alapuló interferometrikus modulátorok kiküszöbölhetetlen velejárója. Eddig többnyire mint olyan nemkívánatos jelenséget tárgyalta a szakirodalom, amely a mikrohullámú optikai átvitel dinamikatartományát korlátozza (3. ábra). Újabban elõtérbe kerültek olyan alkalmazások amelyek az optikai-mikrohullámú átalakítók nemlinearitását elõnyösen használják fel, nevezetesen optikai-mikrohullámú keverés vagy harmonikuskeltés céljára. Ezáltal például az optikai modulátort (vagy akár lézert) moduláló mikrohullámú frekvenciák üttetésével azok összege állítható elõ. A nemlinearitás hatásának számítására illusztrálásképpen a számolt harmonikusszinteket mutatjuk be a 3. és 4.ábrán P D E T [d B m ] -40 P D E T [db m ] D C fundamental -4 0 fundam ental nd harm third harm onic rd harm fifth harm onic M W po w er driving the M Z M [d B m ] 3. ábra Alapharmonikus, harmadik és ötödik harmonikus detektált szintje a mikrohullámú moduláló jel teljesítményének függvényében. A számítás az alábbi paraméterekkel történt : I in =1.2mW, A=3dB, V =5V, R PD =0.8A/W th harm norm alized D C bias 4. ábra Detektált egyen-, alapharmonikus és felharmonikus összetevõk a modulátor elõfeszítésének függvényében. A számítás az alábbi paraméterekkel történt : I opt =400 W, R PD =0.356A/W, = Számunkra az aktív (azaz DC elõfeszítésre is alkalmas mikrohullámú elektródákkal rendelkezõ) optikai interferométerek nemlinearitásának részletes analízise azért is fontos volt, mert elvezetett egy -eddig az irodalomban ilyen minõségében nem tárgyalt- passzív optikai elem vizsgálatához. Nevezetesen kimutattuk, hogy a passzív kiegyenlítetlen Mach-Zehnder interferométer is felhasználható optikai-mikrohullámú keverés céljára [12, 13, 46, 49, 53, 54]. A mikrohullámú keverésre vonatkozó számításainkat kísérletileg is bizonyítottuk. Elõször üvegszálas majd integrált optikai kiegyenlítetlen interferométerrel végzett kísérleteinket a [12, 13, 46, 49, 53] publikációkban ismertettük. Végezetül a Microwave Photonics, MWP2000 konferencián ismertetett [62] cikkünkben ennek egy lehetséges távközlési alkalmazását mutattuk be. Digitális jelet ültettünk

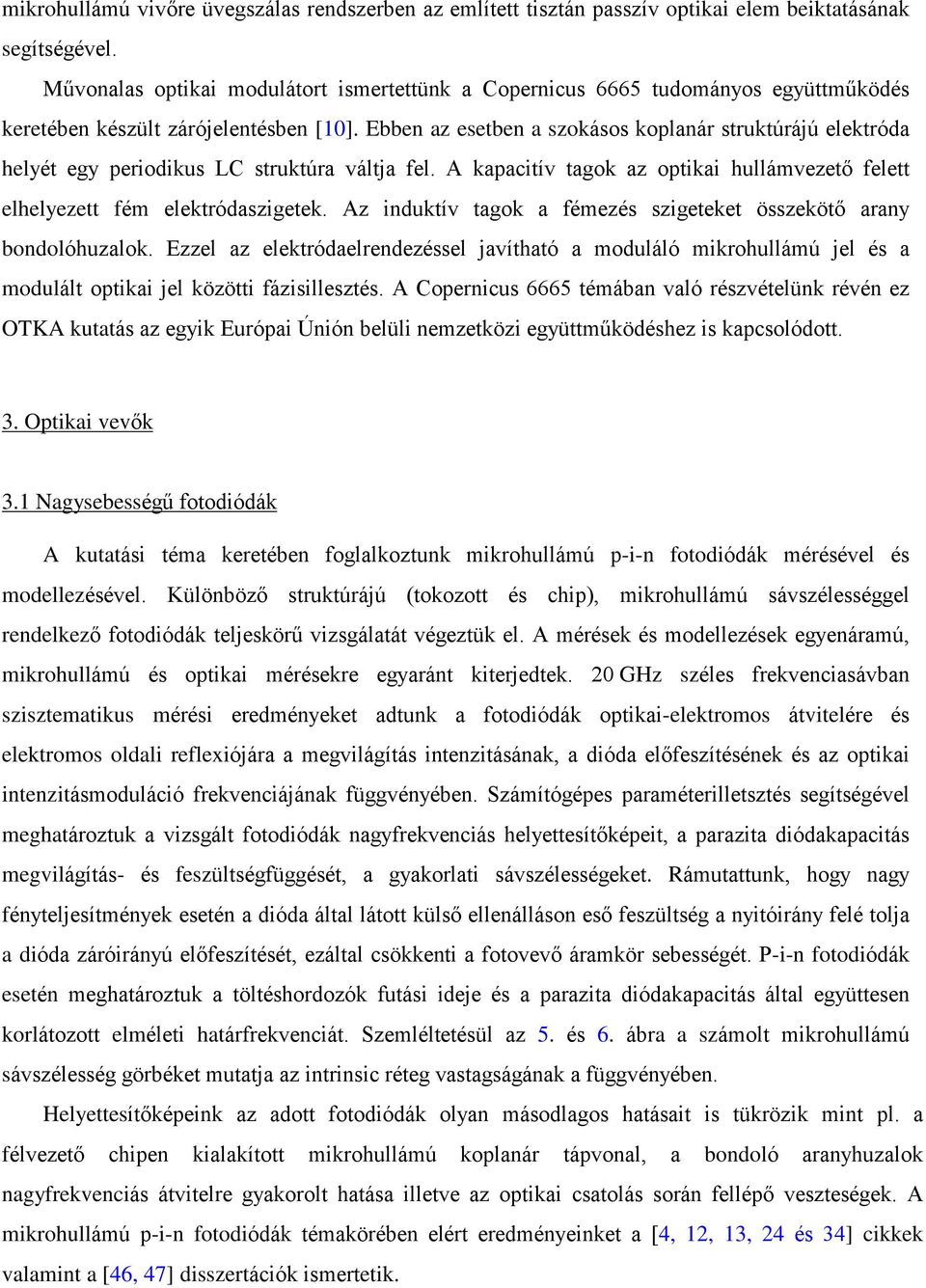

8 mikrohullámú vivõre üvegszálas rendszerben az említett tisztán passzív optikai elem beiktatásának segítségével. Mûvonalas optikai modulátort ismertettünk a Copernicus 6665 tudományos együttmûködés keretében készült zárójelentésben [10]. Ebben az esetben a szokásos koplanár struktúrájú elektróda helyét egy periodikus LC struktúra váltja fel. A kapacitív tagok az optikai hullámvezetõ felett elhelyezett fém elektródaszigetek. Az induktív tagok a fémezés szigeteket összekötõ arany bondolóhuzalok. Ezzel az elektródaelrendezéssel javítható a moduláló mikrohullámú jel és a modulált optikai jel közötti fázisillesztés. A Copernicus 6665 témában való részvételünk révén ez OTKA kutatás az egyik Európai Únión belüli nemzetközi együttmûködéshez is kapcsolódott. 3. Optikai vevõk 3.1 Nagysebességû fotodiódák A kutatási téma keretében foglalkoztunk mikrohullámú p-i-n fotodiódák mérésével és modellezésével. Különbözõ struktúrájú (tokozott és chip), mikrohullámú sávszélességgel rendelkezõ fotodiódák teljeskörû vizsgálatát végeztük el. A mérések és modellezések egyenáramú, mikrohullámú és optikai mérésekre egyaránt kiterjedtek. 20 GHz széles frekvenciasávban szisztematikus mérési eredményeket adtunk a fotodiódák optikai-elektromos átvitelére és elektromos oldali reflexiójára a megvilágítás intenzitásának, a dióda elõfeszítésének és az optikai intenzitásmoduláció frekvenciájának függvényében. Számítógépes paraméterilletsztés segítségével meghatároztuk a vizsgált fotodiódák nagyfrekvenciás helyettesítõképeit, a parazita diódakapacitás megvilágítás- és feszültségfüggését, a gyakorlati sávszélességeket. Rámutattunk, hogy nagy fényteljesítmények esetén a dióda által látott külsõ ellenálláson esõ feszültség a nyitóirány felé tolja a dióda záróirányú elõfeszítését, ezáltal csökkenti a fotovevõ áramkör sebességét. P-i-n fotodiódák esetén meghatároztuk a töltéshordozók futási ideje és a parazita diódakapacitás által együttesen korlátozott elméleti határfrekvenciát. Szemléltetésül az 5. és 6. ábra a számolt mikrohullámú sávszélesség görbéket mutatja az intrinsic réteg vastagságának a függvényében. Helyettesítõképeink az adott fotodiódák olyan másodlagos hatásait is tükrözik mint pl. a félvezetõ chipen kialakított mikrohullámú koplanár tápvonal, a bondoló aranyhuzalok nagyfrekvenciás átvitelre gyakorolt hatása illetve az optikai csatolás során fellépõ veszteségek. A mikrohullámú p-i-n fotodiódák témakörében elért eredményeinket a [4, 12, 13, 24 és 34] cikkek valamint a [46, 47] disszertációk ismertetik.

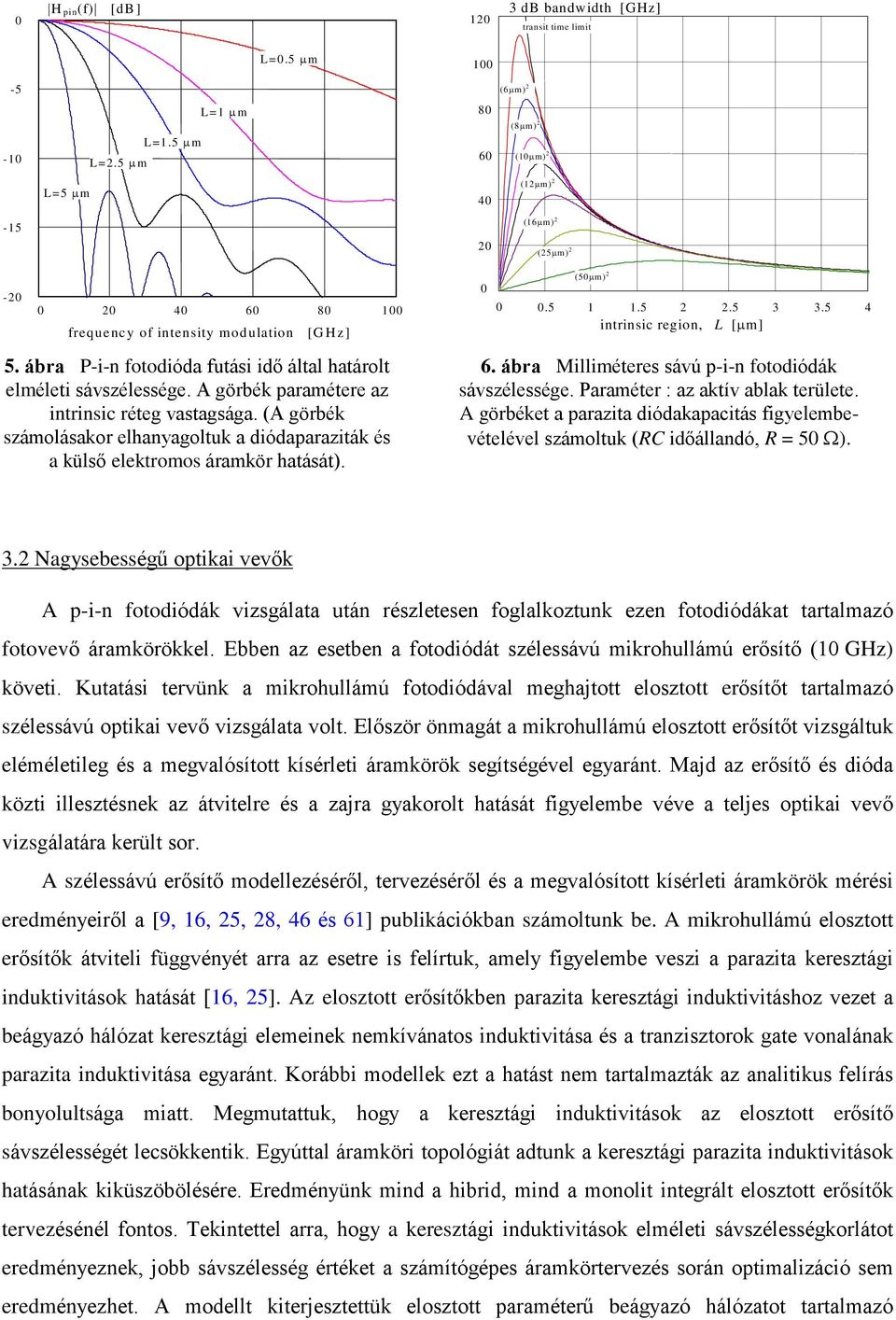

9 0 H pin (f) [db ] db bandwidth [GHz] transit time limit L=0.5 m (6 m) 2-10 L=2.5 m L=1.5 m L=1 m (8 m) 2 (10 m) 2 L=5 m 40 (12 m) (16 m) 2 (25 m) frequency of intensity modulation [G H z] 5. ábra P-i-n fotodióda futási idõ által határolt elméleti sávszélessége. A görbék paramétere az intrinsic réteg vastagsága. (A görbék számolásakor elhanyagoltuk a diódaparaziták és a külsõ elektromos áramkör hatását). 0 (50 m) intrinsic region, L [ m] 6. ábra Milliméteres sávú p-i-n fotodiódák sávszélessége. Paraméter : az aktív ablak területe. A görbéket a parazita diódakapacitás figyelembevételével számoltuk (RC idõállandó, R = 50 ). 3.2 Nagysebességû optikai vevõk A p-i-n fotodiódák vizsgálata után részletesen foglalkoztunk ezen fotodiódákat tartalmazó fotovevõ áramkörökkel. Ebben az esetben a fotodiódát szélessávú mikrohullámú erõsítõ (10 GHz) követi. Kutatási tervünk a mikrohullámú fotodiódával meghajtott elosztott erõsítõt tartalmazó szélessávú optikai vevõ vizsgálata volt. Elõször önmagát a mikrohullámú elosztott erõsítõt vizsgáltuk eléméletileg és a megvalósított kísérleti áramkörök segítségével egyaránt. Majd az erõsítõ és dióda közti illesztésnek az átvitelre és a zajra gyakorolt hatását figyelembe véve a teljes optikai vevõ vizsgálatára került sor. A szélessávú erõsítõ modellezésérõl, tervezésérõl és a megvalósított kísérleti áramkörök mérési eredményeirõl a [9, 16, 25, 28, 46 és 61] publikációkban számoltunk be. A mikrohullámú elosztott erõsítõk átviteli függvényét arra az esetre is felírtuk, amely figyelembe veszi a parazita keresztági induktivitások hatását [16, 25]. Az elosztott erõsítõkben parazita keresztági induktivitáshoz vezet a beágyazó hálózat keresztági elemeinek nemkívánatos induktivitása és a tranzisztorok gate vonalának parazita induktivitása egyaránt. Korábbi modellek ezt a hatást nem tartalmazták az analitikus felírás bonyolultsága miatt. Megmutattuk, hogy a keresztági induktivitások az elosztott erõsítõ sávszélességét lecsökkentik. Egyúttal áramköri topológiát adtunk a keresztági parazita induktivitások hatásának kiküszöbölésére. Eredményünk mind a hibrid, mind a monolit integrált elosztott erõsítõk tervezésénél fontos. Tekintettel arra, hogy a keresztági induktivitások elméleti sávszélességkorlátot eredményeznek, jobb sávszélesség értéket a számítógépes áramkörtervezés során optimalizáció sem eredményezhet. A modellt kiterjesztettük elosztott paraméterû beágyazó hálózatot tartalmazó

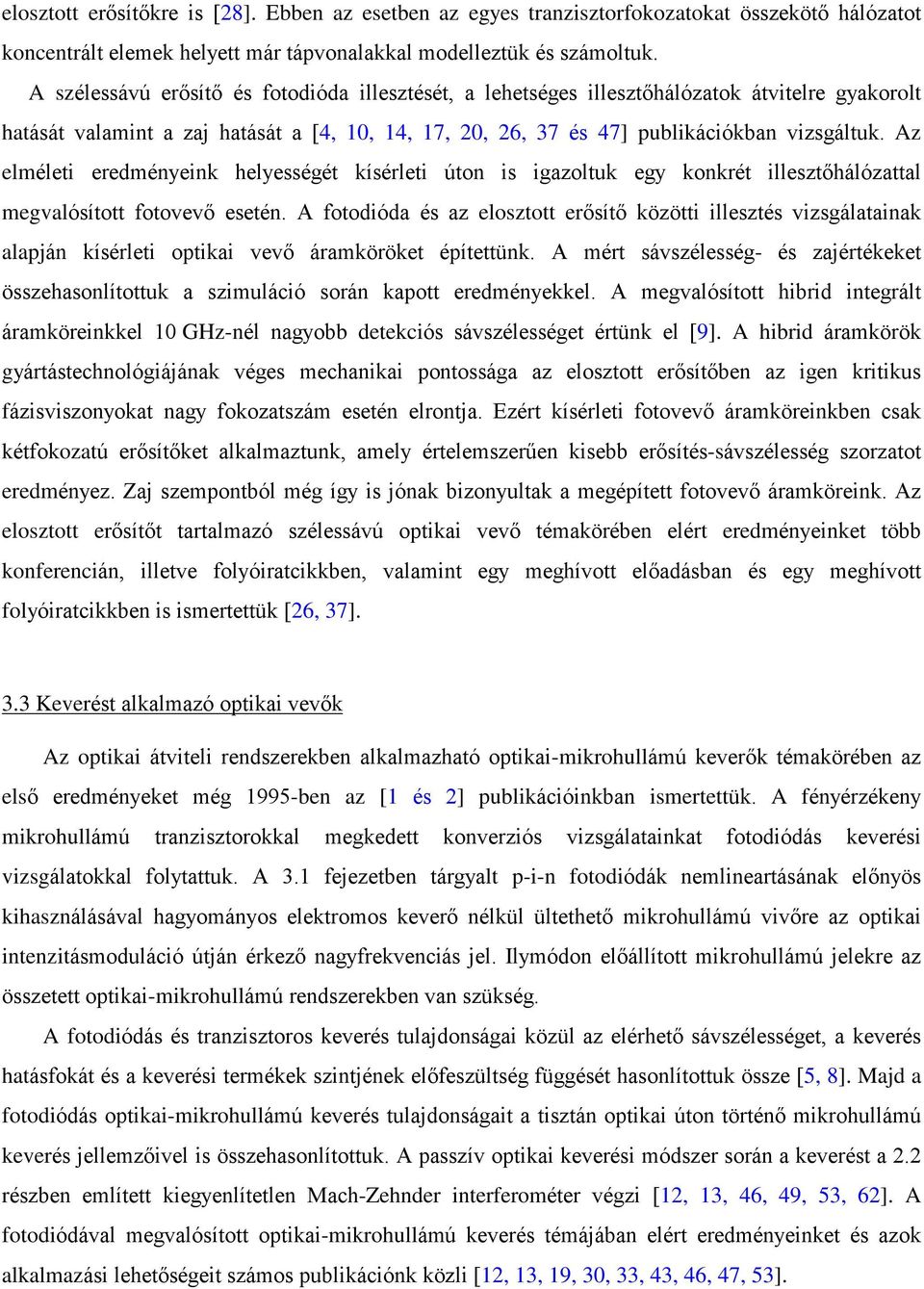

10 elosztott erõsítõkre is [28]. Ebben az esetben az egyes tranzisztorfokozatokat összekötõ hálózatot koncentrált elemek helyett már tápvonalakkal modelleztük és számoltuk. A szélessávú erõsítõ és fotodióda illesztését, a lehetséges illesztõhálózatok átvitelre gyakorolt hatását valamint a zaj hatását a [4, 10, 14, 17, 20, 26, 37 és 47] publikációkban vizsgáltuk. Az elméleti eredményeink helyességét kísérleti úton is igazoltuk egy konkrét illesztõhálózattal megvalósított fotovevõ esetén. A fotodióda és az elosztott erõsítõ közötti illesztés vizsgálatainak alapján kísérleti optikai vevõ áramköröket építettünk. A mért sávszélesség- és zajértékeket összehasonlítottuk a szimuláció során kapott eredményekkel. A megvalósított hibrid integrált áramköreinkkel 10 GHz-nél nagyobb detekciós sávszélességet értünk el [9]. A hibrid áramkörök gyártástechnológiájának véges mechanikai pontossága az elosztott erõsítõben az igen kritikus fázisviszonyokat nagy fokozatszám esetén elrontja. Ezért kísérleti fotovevõ áramköreinkben csak kétfokozatú erõsítõket alkalmaztunk, amely értelemszerûen kisebb erõsítés-sávszélesség szorzatot eredményez. Zaj szempontból még így is jónak bizonyultak a megépített fotovevõ áramköreink. Az elosztott erõsítõt tartalmazó szélessávú optikai vevõ témakörében elért eredményeinket több konferencián, illetve folyóiratcikkben, valamint egy meghívott ban és egy meghívott folyóiratcikkben is ismertettük [26, 37]. 3.3 Keverést alkalmazó optikai vevõk Az optikai átviteli rendszerekben alkalmazható optikai-mikrohullámú keverõk témakörében az elsõ eredményeket még 1995-ben az [1 és 2] publikációinkban ismertettük. A fényérzékeny mikrohullámú tranzisztorokkal megkedett konverziós vizsgálatainkat fotodiódás keverési vizsgálatokkal folytattuk. A 3.1 fejezetben tárgyalt p-i-n fotodiódák nemlineartásának elõnyös kihasználásával hagyományos elektromos keverõ nélkül ültethetõ mikrohullámú vivõre az optikai intenzitásmoduláció útján érkezõ nagyfrekvenciás jel. Ilymódon elõállított mikrohullámú jelekre az összetett optikai-mikrohullámú rendszerekben van szükség. A fotodiódás és tranzisztoros keverés tulajdonságai közül az elérhetõ sávszélességet, a keverés hatásfokát és a keverési termékek szintjének elõfeszültség függését hasonlítottuk össze [5, 8]. Majd a fotodiódás optikai-mikrohullámú keverés tulajdonságait a tisztán optikai úton történõ mikrohullámú keverés jellemzõivel is összehasonlítottuk. A passzív optikai keverési módszer során a keverést a 2.2 részben említett kiegyenlítetlen Mach-Zehnder interferométer végzi [12, 13, 46, 49, 53, 62]. A fotodiódával megvalósított optikai-mikrohullámú keverés témájában elért eredményeinket és azok alkalmazási lehetõségeit számos publikációnk közli [12, 13, 19, 30, 33, 43, 46, 47, 53].

11 Az eredmények közül fontosnak tartjuk kiemelni, hogy kísérleteinkben az optikai vivõ által hordozott analóg moduláló jelet széles frekvenciasávban söpörtettük. Jóllehet fotodiódát alkalmazó optikai-mikrohullámú keverés témájában több mint tíz éve jelentek meg az elsõ publikációk, a keverés sávszélességével az általunk áttanulmányozott cikkekben nem foglalkoznak. Az ismertetett eredmények gyakorlatilag a dióda elektromos kapcsára juttatott (lokál) jel és az optikai oldalon detektált egyetlen frekvenciájú jel keverésének mérési eredményét közlik. A keverési termékek szintje optimális lokáljel amplitúdó és dióda elõfeszítés esetén meghaladhatja a dióda által fotodetektor üzemmódban detektált jel amplitúdóját [12, 19]. (Értelemszerûen a lokáljel növelése egy idõ után a diódát telítésbe viszi, a tisztán elektromos mikrohullámú p-i-n diódás keverõk mûködéséhez hasonló módon.) Megvizsgáltuk továbbá a harmonikus keverés hatékonyságát is. Kombinált optikaimikrohullámú rendszerekben ilymódon a fotodiódával frekvenciakétszerezés vagy akár többszörözés érhetõ el. A frekvenciatöbbszörözés révén a mikrohullámú vagy milliméteres hullámú vivõt elõállító áramkörök lényegesen leegyszerûsíthetõk. A nagysebességû optikai vevõk témájában 1996-ig elért eredményeink alapján egy ifjúsági OTKA pályázatot nyújtottunk be. Az elnyert F számú "Nagysebességû optikai vevõk nagyfrekvenciás viselkedésének vizsgálata" c. kutatási szerzõdés révén a fotodiódás optikai vevõk témakörében megkezdett kutatásaink négyéves folytatására nyílt lehetõség ( ). 4. Összetett mikrohullámú-optikai rendszerek Végezetül összetett optikai-mikrohullámú távközlési rendszerekkel foglalkoztunk, mivel ez az optikai-mikrohullámú jelátalakítók (nagysebességû adók, modulátorok, vevõk illetve keverõk) alkalmazási területe. Ezek a vizsgálatok az optikai adót, vevõt illetve keverõt mint a teljes rendszer egy-egy építõelemét tekintik. Intenzív kutatási területet alkotnak a jövõbeni szélessávú elõfizetõi szolgáltatások kapcsán az ún. száloptikás rádiórelé rendszerek ( radio-over-fiber systems ). Itt az elõfizetõk a milliméteres hullámsáv (pl. 29 GHz, GHz vagy GHz) alkalmazásával juthatnak információhoz, igen nagysebességû vezeték nélküli digitális adatátvitel révén [32, 39]. A nagy sávszélesség miatt a bázisállomásokat és a központot fénykábel köti össze. Problémát jelent azonban a bázisállomások számára szükséges megfelelõ stabilitású milliméteres vivõk szétosztása, optikai átvitele illetve helyi elõállítása [18, 21, 27, 29, 36, 40, 46]. Érdekes módon az 1550 nm-es hullámhosszon az optikai átvitel sávszélességét nem az optikai modulátorok illetve a fotovevõk, hanem az üvegszál kromatikus diszperziója korlátozza [15, 22, 27, 36, 45, 46, 48, 54]. Ezért a milliméteres hullámú vivõk ilyen összetett optikai-mikrohullámú távközlési rendszerekben történõ elõállítására egy új megoldást,

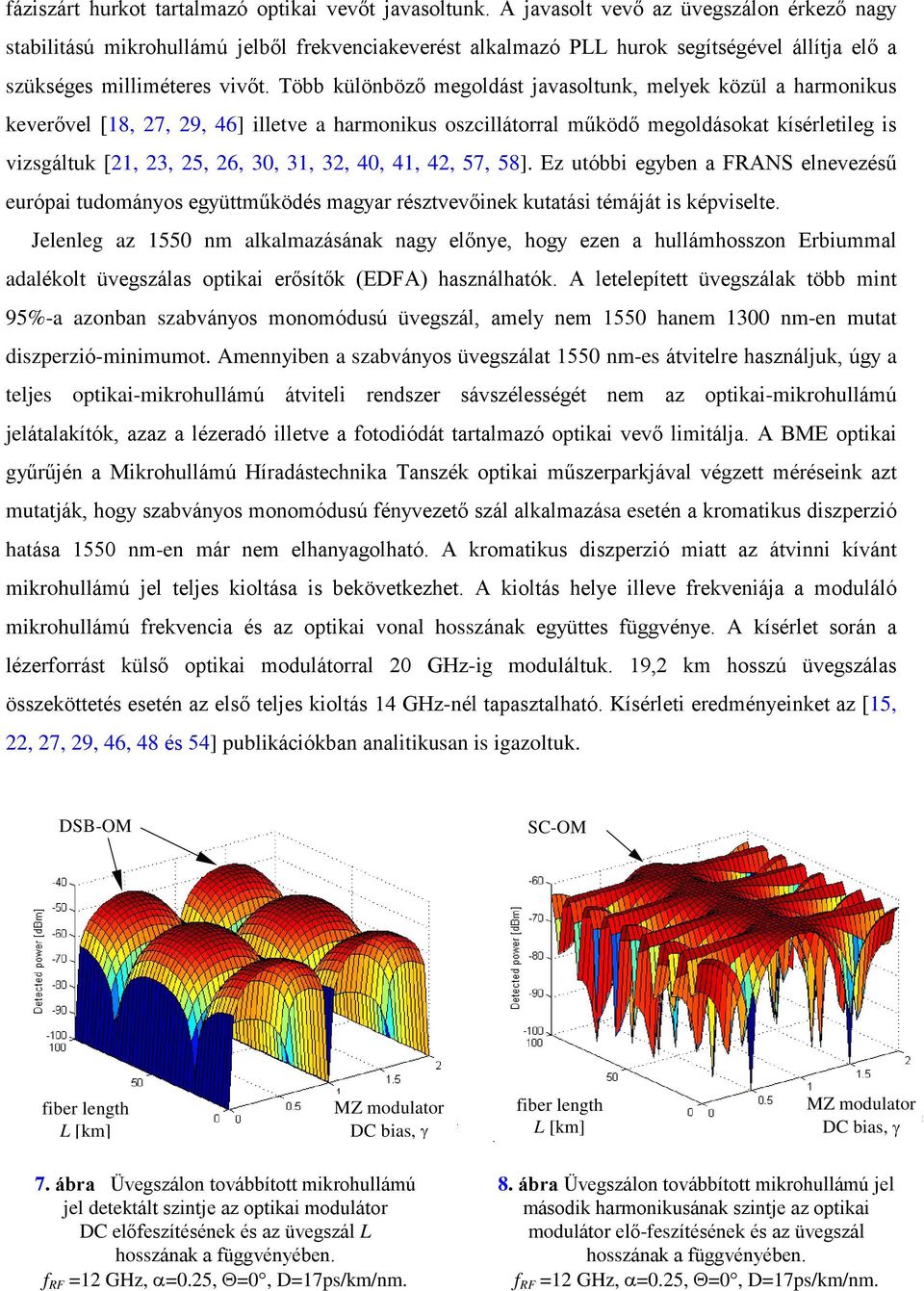

12 fáziszárt hurkot tartalmazó optikai vevõt javasoltunk. A javasolt vevõ az üvegszálon érkezõ nagy stabilitású mikrohullámú jelbõl frekvenciakeverést alkalmazó PLL hurok segítségével állítja elõ a szükséges milliméteres vivõt. Több különbözõ megoldást javasoltunk, melyek közül a harmonikus keverõvel [18, 27, 29, 46] illetve a harmonikus oszcillátorral mûködõ megoldásokat kísérletileg is vizsgáltuk [21, 23, 25, 26, 30, 31, 32, 40, 41, 42, 57, 58]. Ez utóbbi egyben a FRANS elnevezésû európai tudományos együttmûködés magyar résztvevõinek kutatási témáját is képviselte. Jelenleg az 1550 nm alkalmazásának nagy elõnye, hogy ezen a hullámhosszon Erbiummal adalékolt üvegszálas optikai erõsítõk (EDFA) használhatók. A letelepített üvegszálak több mint 95%-a azonban szabványos monomódusú üvegszál, amely nem 1550 hanem 1300 nm-en mutat diszperzió-minimumot. Amennyiben a szabványos üvegszálat 1550 nm-es átvitelre használjuk, úgy a teljes optikai-mikrohullámú átviteli rendszer sávszélességét nem az optikai-mikrohullámú jelátalakítók, azaz a lézeradó illetve a fotodiódát tartalmazó optikai vevõ limitálja. A BME optikai gyûrûjén a Mikrohullámú Híradástechnika Tanszék optikai mûszerparkjával végzett méréseink azt mutatják, hogy szabványos monomódusú fényvezetõ szál alkalmazása esetén a kromatikus diszperzió hatása 1550 nm-en már nem elhanyagolható. A kromatikus diszperzió miatt az átvinni kívánt mikrohullámú jel teljes kioltása is bekövetkezhet. A kioltás helye illeve frekveniája a moduláló mikrohullámú frekvencia és az optikai vonal hosszának együttes függvénye. A kísérlet során a lézerforrást külsõ optikai modulátorral 20 GHz-ig moduláltuk. 19,2 km hosszú üvegszálas összeköttetés esetén az elsõ teljes kioltás 14 GHz-nél tapasztalható. Kísérleti eredményeinket az [15, 22, 27, 29, 46, 48 és 54] publikációkban analitikusan is igazoltuk. DSB-OM SC-OM fiber length L [km] MZ modulator DC bias, fiber length L [km] MZ modulator DC bias, 7. ábra Üvegszálon továbbított mikrohullámú jel detektált szintje az optikai modulátor DC elõfeszítésének és az üvegszál L hosszának a függvényében. f RF =12 GHz, =0.25, =0, D=17ps/km/nm. 8. ábra Üvegszálon továbbított mikrohullámú jel második harmonikusának szintje az optikai modulátor elõ-feszítésének és az üvegszál hosszának a függvényében. f RF =12 GHz, =0.25, =0, D=17ps/km/nm.

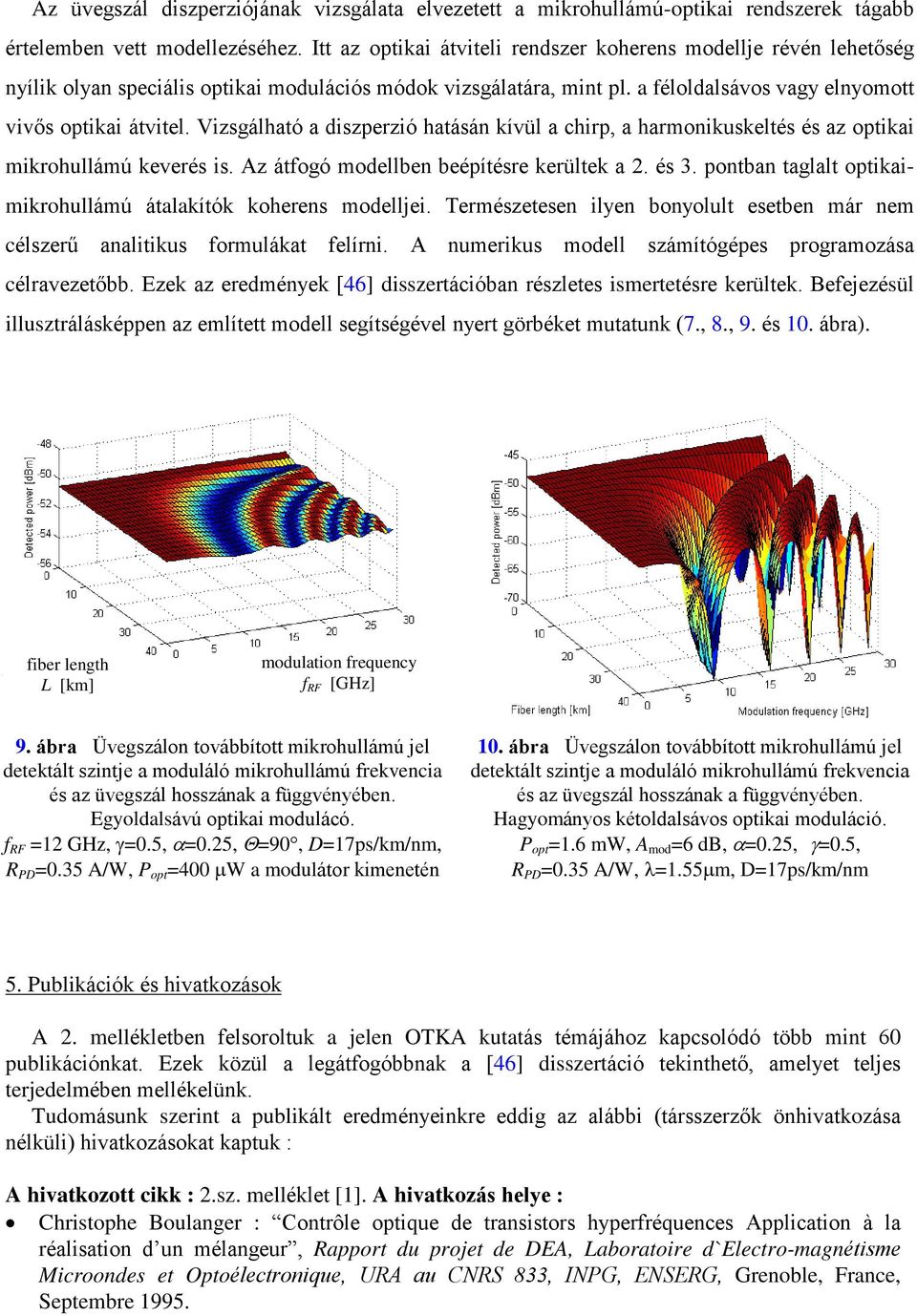

13 Az üvegszál diszperziójának vizsgálata elvezetett a mikrohullámú-optikai rendszerek tágabb értelemben vett modellezéséhez. Itt az optikai átviteli rendszer koherens modellje révén lehetõség nyílik olyan speciális optikai modulációs módok vizsgálatára, mint pl. a féloldalsávos vagy elnyomott vivõs optikai átvitel. Vizsgálható a diszperzió hatásán kívül a chirp, a harmonikuskeltés és az optikai mikrohullámú keverés is. Az átfogó modellben beépítésre kerültek a 2. és 3. pontban taglalt optikaimikrohullámú átalakítók koherens modelljei. Természetesen ilyen bonyolult esetben már nem célszerû analitikus formulákat felírni. A numerikus modell számítógépes programozása célravezetõbb. Ezek az eredmények [46] disszertációban részletes ismertetésre kerültek. Befejezésül illusztrálásképpen az említett modell segítségével nyert görbéket mutatunk (7., 8., 9. és 10. ábra). fiber length L [km] modulation frequency f RF [GHz] 9. ábra Üvegszálon továbbított mikrohullámú jel detektált szintje a moduláló mikrohullámú frekvencia és az üvegszál hosszának a függvényében. Egyoldalsávú optikai modulácó. f RF =12 GHz, =0.5, =0.25, =90, D=17ps/km/nm, R PD =0.35 A/W, P opt =400 W a modulátor kimenetén 10. ábra Üvegszálon továbbított mikrohullámú jel detektált szintje a moduláló mikrohullámú frekvencia és az üvegszál hosszának a függvényében. Hagyományos kétoldalsávos optikai moduláció. P opt =1.6 mw, A mod =6 db, =0.25, =0.5, R PD =0.35 A/W, =1.55 m, D=17ps/km/nm 5. Publikációk és hivatkozások A 2. mellékletben felsoroltuk a jelen OTKA kutatás témájához kapcsolódó több mint 60 publikációnkat. Ezek közül a legátfogóbbnak a [46] disszertáció tekinthetõ, amelyet teljes terjedelmében mellékelünk. Tudomásunk szerint a publikált eredményeinkre eddig az alábbi (társszerzõk önhivatkozása nélküli) hivatkozásokat kaptuk : A hivatkozott cikk : 2.sz. melléklet [1]. A hivatkozás helye : Christophe Boulanger : Contrôle optique de transistors hyperfréquences Application à la réalisation d un mélangeur, Rapport du projet de DEA, Laboratoire d`electro-magnétisme Microondes et Optoélectronique, URA au CNRS 833, INPG, ENSERG, Grenoble, France, Septembre 1995.

14 A hivatkozott cikk : 2.sz. melléklet [3]. A hivatkozás helye : ref [145] on p.47 in Kimmo Silvonen : New Algorithms for Network Analyzer, Test Fixture and Wafer Probe Calibration, Acta Polytechnica Scandinavica, Electrical Engineering Series No.95, Helsinki University of Technology, POB 3000, FIN HUT, ISBN , Espoo, Finland, A hivatkozott cikk : 2.sz. melléklet [7]. A hivatkozások helye : ref. [9] in Thomas A.Cusick, Stavros Iezekiel, Robert E.Miles : All-Optical Microwave Filter Design Employing a Genetic Algorithm, IEEE Photonics Technology Letters, Vol.10, No.8, pp , August ref. [8] in Thomas A.Cusick, Stavros Iezekiel, Robert E.Miles : A Genetic Algorithm for the Design of All-Optical Microwave Filters, Proc. of the IEEE MTT Topical Meeting on Microwave Photonics, MWP 98, pp , Princeton, New Jersey, USA, October, Ghislaine Maury : Mélange de signaux microondes par voie optique, thèse de doctorat, LEMO, ENSERG, Institut National Polytechnique de Grenoble, Grenoble, Isère, France, 12 November A hivatkozott cikk : 2.sz. melléklet [8]. A hivatkozások helye : ref. [3] in J.K.Piotrowski, B.A.Galwas, S.A.Malyshev, V.F.Andrievski : Investigation of InGaAs p-i-n Photodiode for Optical-Microwave Mixing Process, Proc. of the International Conference on Microwaves and Radar, MIKON 98, Vol.1, pp , Kraków, Poland, May ref. [1] in J.Dawidczyk, J.K.Piotrowski, B.A.Galwas, S.A.Malyshev, V.F.Andrievski : Modelling of Microwave-Optical Mixing for Pin Photodiode, Proc. of the 10 th Microwave Colloquium, MICROCOLL 99, pp , Hungary, March ref. [1] in J.Dawidczyk, B.A.Galwas and S.A.Malishev : Investigation of Optical-Microwave Frequency Conversion Processes for PIN Photodiode, Proc. of the IEEE EMBO Conference, pp A hivatkozott cikk : 2.sz. melléklet [9]. A hivatkozás helye : ref [2] in B.Y.Banyamin, J.Y.Liang and C.S.Aitchison : A New High Gain-Broadband Amplifier Using Cascaded Single Stage Distributed Amplifiers, Proc. of the Asia Pacific Microwave Conference, pp , Yokohama, Japan, 8-11 December A hivatkozott cikk : 2.sz. melléklet [13]. A hivatkozások helye : ref. [43] in Bogdan A.Galwas : Photonic Technology for Microwave Engineering, invited paper, Proc. of the International Conference on Microwaves and Radar, MIKON 98, Vol.4, pp , Kraków, Poland, May ref. [Hilt 97] in Bertrand Boyer : Comportement en microondes de la charge capacitive photoinduite sur un substrat de silicium, thèse de doctorat, LEMO, ENSERG, Institut National Polytechnique de Grenoble, Grenoble, Isère, France, 17 juillet A hivatkozott cikk : 2.sz. melléklet [12]. A hivatkozások helye : ref. [55] in Bogdan A.Galwas : Photonic Technology for Microwave Engineering, invited paper, Proc. of the International Conference on Microwaves and Radar, MIKON 98, Vol.4, pp , Kraków, Poland, May ref. [Maury 97] in Bertrand Boyer : Comportement en microondes de la charge capacitive photo-induite sur un substrat de silicium, thèse de doctorat, LEMO, ENSERG, Institut National Polytechnique de Grenoble, Grenoble, Isère, France, 17 juillet ref. [7] in R.Helkey : Advances in Frequency Conversion Optical Links, Proc. of the 10 th Microwave Colloquium, MICROCOLL 99, pp , Hungary, March 1999.

15 ref. [18] in M.Tsuchiya and T.Hoshida: Nonlinear Photodetection Scheme and Its System Applications to Fiber-Optic Millimeter-Wave Wireless Down-Links, IEEE Trans. on MTT, Vol.47, No.7, pp , July A hivatkozott cikk : 2.sz. melléklet [19]. A hivatkozások helye : ref. [39] in Bogdan A.Galwas : Photonic Technology for Microwave Engineering, invited paper, Proc. of the International Conference on Microwaves and Radar, MIKON 98, Vol.4, pp , Kraków, Poland, May ref [5] in S.K.Banerjee, U.Goebel, P.Nüchter : An X-Band Balanced Optical Hybrid Mixer for -Wave Optical Interconnect in Active Phased Array Radar and Communication Systems, Technical Digest of the IEEE International Topical Meeting on Microwave Photonics, MWP 2000, paper WE2.13, pp , ISBN , Oxford, UK, September A hivatkozott cikk : 2.sz. melléklet [24]. A hivatkozás helye : ref. [9] in F.Giannini, E.Limiti, G.Orengo, G.Saggio : Broadband Low Noise HEMT-Based Monolithic Transimpedance Amplifier, Proc. of the 10 th Microwave Colloquium, MICROCOLL 99, pp , Hungary, March A hivatkozott cikk : 2.sz. melléklet [27]. A hivatkozás helye : Dienes Attila : Szakdolgozat, Kandó Kálmán Mûszaki Fõiskola, június. A hivatkozott disszertáció : : 2.sz. melléklet [46]. A hivatkozás helye : Csernyin Péter : Mikrohullámú jelek optikai átvitele negyedik generációs mobil rendszerekben, különös tekintettel a QAM és TCM jelekre c. diplomaterv, Budapesti Mûszaki és Gazdaságtudományi Egyetem, Villamosmérnöki és Informatikai Kar, Mikrohullámú Híradástechnika Tanszék, június. Dátum: október 28. Témavezetõ aláírása (Dr.Hilt Attila) 1999

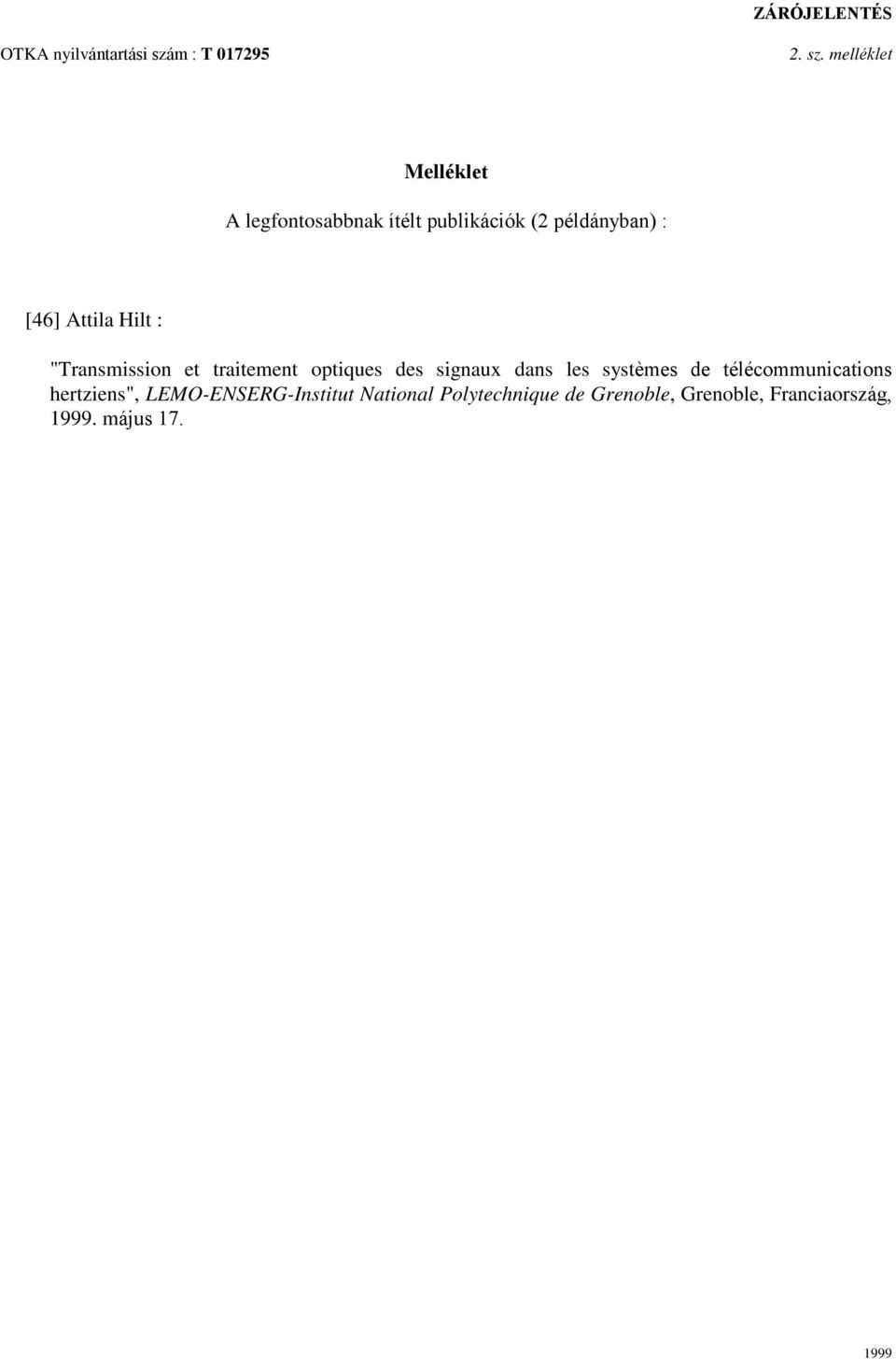

16 ZÁRÓJELENTÉS OTKA nyilvántartási szám : T sz. melléklet Melléklet A legfontosabbnak ítélt publikációk (2 példányban) : [46] Attila Hilt : "Transmission et traitement optiques des signaux dans les systèmes de télécommunications hertziens", LEMO-ENSERG-Institut National Polytechnique de Grenoble, Grenoble, Franciaország, május

17 OTKA nyilvántartási szám : T ZÁRÓJELENTÉS 2. sz. melléklet 1999

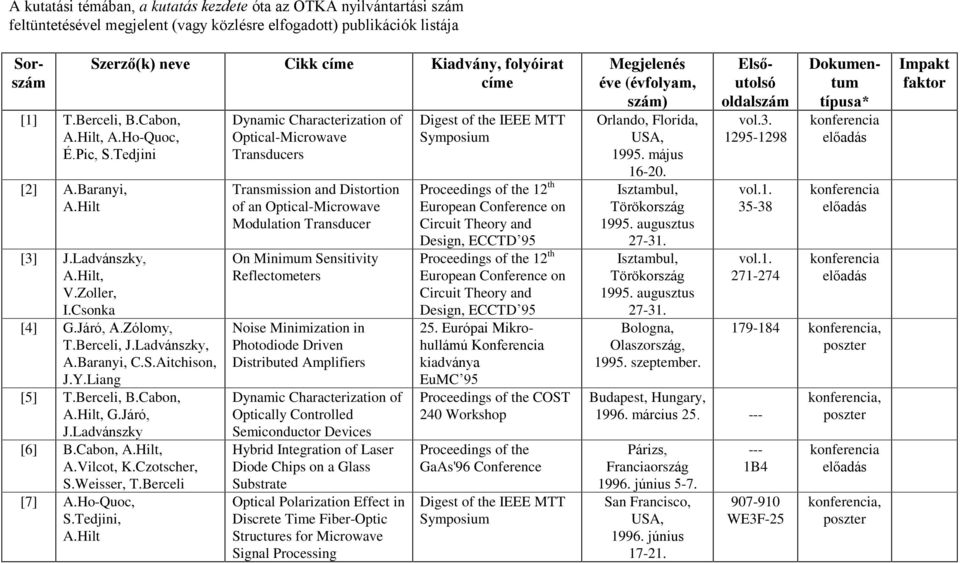

18 A kutatási témában, a kutatás kezdete óta az OTKA nyilvántartási szám feltüntetésével megjelent (vagy közlésre elfogadott) publikációk listája Szerzõ(k) neve Cikk címe Kiadvány, folyóirat címe [1] T.Berceli, B.Cabon, A.Hilt, A.Ho-Quoc, É.Pic, S.Tedjini [2] A.Baranyi, A.Hilt [3] J.Ladvánszky, A.Hilt, V.Zoller, I.Csonka [4] G.Járó, A.Zólomy, T.Berceli, J.Ladvánszky, A.Baranyi, C.S.Aitchison, J.Y.Liang [5] T.Berceli, B.Cabon, A.Hilt, G.Járó, J.Ladvánszky [6] B.Cabon, A.Hilt, A.Vilcot, K.Czotscher, S.Weisser, T.Berceli [7] A.Ho-Quoc, S.Tedjini, A.Hilt Dynamic Characterization of Optical-Microwave Transducers Transmission and Distortion of an Optical-Microwave Modulation Transducer On Minimum Sensitivity Reflectometers Noise Minimization in Photodiode Driven Distributed Amplifiers Dynamic Characterization of Optically Controlled Semiconductor Devices Hybrid Integration of Laser Diode Chips on a Glass Substrate Optical Polarization Effect in Discrete Time Fiber-Optic Structures for Microwave Signal Processing Digest of the IEEE MTT Symposium Proceedings of the 12 th European Conference on Circuit Theory and Design, ECCTD 95 Proceedings of the 12 th European Conference on Circuit Theory and Design, ECCTD Európai Mikrohullámú Konferencia kiadványa EuMC 95 Proceedings of the COST 240 Workshop Proceedings of the GaAs'96 Conference Digest of the IEEE MTT Symposium Megjelenés éve (évfolyam, szám) Orlando, Florida, USA, május Isztambul, Törökország augusztus Isztambul, Törökország augusztus Bologna, Olaszország, szeptember. Sorszám Elsõutolsó oldalszám vol vol vol Hungary, március Párizs, Franciaország június 5-7. San Francisco, USA, június Dokumentum típusa* , --- 1B WE3F-25,, Impakt faktor

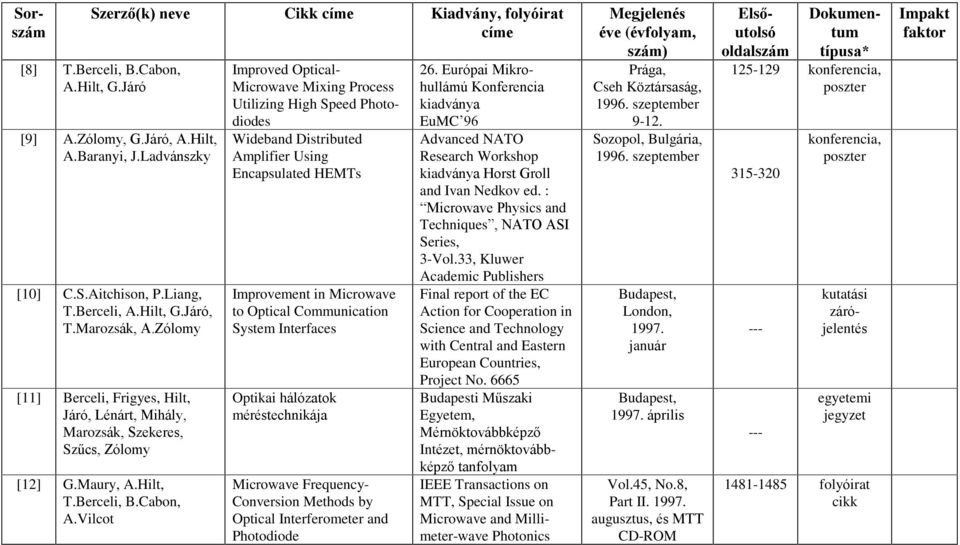

19 Szerzõ(k) neve Cikk címe Kiadvány, folyóirat címe [8] T.Berceli, B.Cabon, A.Hilt, G.Járó [9] A.Zólomy, G.Járó, A.Hilt, A.Baranyi, J.Ladvánszky [10] C.S.Aitchison, P.Liang, T.Berceli, A.Hilt, G.Járó, T.Marozsák, A.Zólomy [11] Berceli, Frigyes, Hilt, Járó, Lénárt, Mihály, Marozsák, Szekeres, Szûcs, Zólomy [12] G.Maury, A.Hilt, T.Berceli, B.Cabon, A.Vilcot Improved Optical- Microwave Mixing Process Utilizing High Speed Photodiodes Wideband Distributed Amplifier Using Encapsulated HEMTs Improvement in Microwave to Optical Communication System Interfaces Optikai hálózatok méréstechnikája Microwave Frequency- Conversion Methods by Optical Interferometer and Photodiode 26. Európai Mikrohullámú Konferencia kiadványa EuMC 96 Advanced NATO Research Workshop kiadványa Horst Groll and Ivan Nedkov ed. : Microwave Physics and Techniques, NATO ASI Series, 3-Vol.33, Kluwer Academic Publishers Final report of the EC Action for Cooperation in Science and Technology with Central and Eastern European Countries, Project No Budapesti Mûszaki Egyetem, Mérnöktovábbképzõ Intézet, mérnöktovábbképzõ tanfolyam IEEE Transactions on MTT, Special Issue on Microwave and Millimeter-wave Photonics Megjelenés éve (évfolyam, szám) Prága, Cseh Köztársaság, szeptember Sozopol, Bulgária, szeptember London, január április Vol.45, No.8, Part II augusztus, és MTT CD-ROM Sorszám Elsõutolsó oldalszám Dokumentum típusa* , , kutatási zárójelentés egyetemi jegyzet folyóirat cikk Impakt faktor

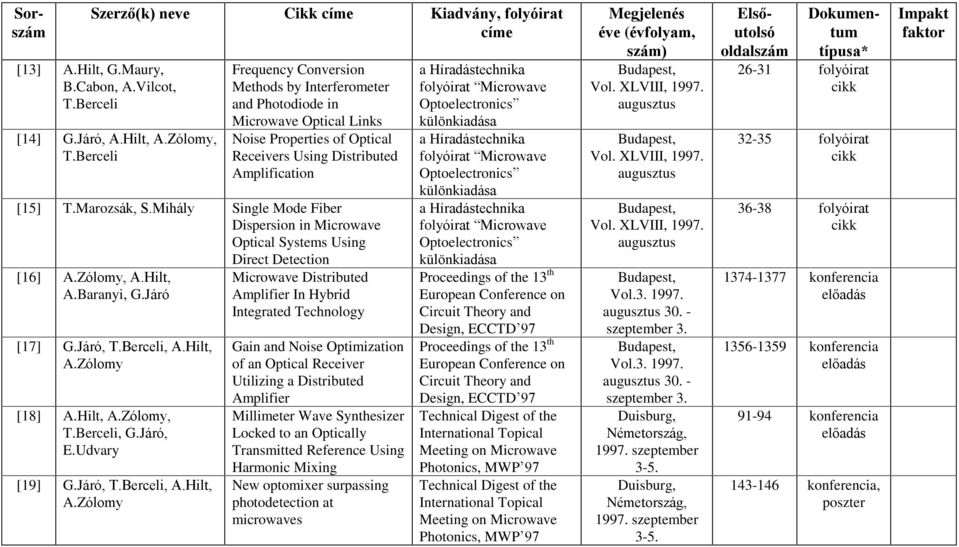

20 Szerzõ(k) neve Cikk címe Kiadvány, folyóirat címe [13] A.Hilt, G.Maury, B.Cabon, A.Vilcot, T.Berceli [14] G.Járó, A.Hilt, A.Zólomy, T.Berceli Frequency Conversion Methods by Interferometer and Photodiode in Microwave Optical Links Noise Properties of Optical Receivers Using Distributed Amplification [15] T.Marozsák, S.Mihály Single Mode Fiber Dispersion in Microwave Optical Systems Using Direct Detection [16] A.Zólomy, A.Hilt, A.Baranyi, G.Járó [17] G.Járó, T.Berceli, A.Hilt, A.Zólomy [18] A.Hilt, A.Zólomy, T.Berceli, G.Járó, E.Udvary [19] G.Járó, T.Berceli, A.Hilt, A.Zólomy Microwave Distributed Amplifier In Hybrid Integrated Technology Gain and Noise Optimization of an Optical Receiver Utilizing a Distributed Amplifier Millimeter Wave Synthesizer Locked to an Optically Transmitted Reference Using Harmonic Mixing New optomixer surpassing photodetection at microwaves a Híradástechnika folyóirat Microwave Optoelectronics különkiadása a Híradástechnika folyóirat Microwave Optoelectronics különkiadása a Híradástechnika folyóirat Microwave Optoelectronics különkiadása Proceedings of the 13 th European Conference on Circuit Theory and Design, ECCTD 97 Proceedings of the 13 th European Conference on Circuit Theory and Design, ECCTD 97 Technical Digest of the International Topical Meeting on Microwave Photonics, MWP 97 Technical Digest of the International Topical Meeting on Microwave Photonics, MWP 97 Megjelenés éve (évfolyam, szám) Vol. XLVIII, augusztus Vol. XLVIII, augusztus Vol. XLVIII, augusztus Vol augusztus szeptember 3. Vol augusztus szeptember 3. Duisburg, Németország, szeptember 3-5. Duisburg, Németország, szeptember 3-5. Sorszám Elsõutolsó oldalszám Dokumentum típusa* folyóirat cikk folyóirat cikk folyóirat cikk , Impakt faktor

21 Szerzõ(k) neve Cikk címe Kiadvány, folyóirat címe [20] A.Zólomy, T.Berceli, A.Hilt, G.Járó, C.Aitchison, A.Baranyi, J.Ladvánszky, J.Y.Liang [21] E.Udvary, A.Zólomy, A.Hilt, G.Járó, S.Mihály, T.Berceli [22] T.Marozsák, S.Mihály, T.Berceli [23] T.Marozsák, A.Hilt, S.Mihály, G.Járó, A.Zólomy, T.Berceli [24] A.Hilt, G.Járó, A.Zólomy, B.Cabon, T.Berceli, T.Marozsák [25] A.Zólomy, A.Hilt, T.Marozsák, G.Járó [26] T.Berceli, A.Zólomy, G.Járó, A.Hilt, T.Marozsák Eight-Octave Bandwidth Optical Receiver Using Distributed Amplification A Millimeter Wave PLL Oscillator for Optical Receivers Single Mode Fiber Dispersion in Microwave Optical Systems Using Direct Detection Investigation of Direct Modulated Laser Diodes Microwave Characterization of High Speed pin Photodiodes New Topology for Distributed Amplifiers in Hybrid Integrated Technology Broadband Low Noise Optical Receiver Utilizing Distributed Amplification Technical Digest of the International Topical Meeting on Microwave Photonics, MWP 97 Proceedings of the 1 st Electronic Circuits and Systems Conference, ECS 97 Proceedings of the 1 st Electronic Circuits and Systems Conference, ECS 97 Proceedings of the 9 th Conference on Microwave Techniques, COMITE 97 Proceedings of the 9 th Conference on Microwave Techniques, COMITE 97 Proceedings of the 9 th Conference on Microwave Techniques, COMITE 97 Proceedings of the International Conference on Microwave and Radar, MIKON 98 Megjelenés éve (évfolyam, szám) Duisburg, Németország, szeptember 3-5. Pozsony, Szlovák Köztársaság, szeptember 4-5. Pozsony, Szlovák Köztársaság, szeptember 4-5. Pardubice, Cseh Köztársaság, október Pardubice, Cseh Köztársaság, október Pardubice, Cseh Köztársaság, október Krakkó, Lengyelország május Sorszám Elsõutolsó oldalszám Dokumentum típusa* , Vol.4, meghívott Impakt faktor

22 Szerzõ(k) neve Cikk címe Kiadvány, folyóirat címe [27] A.Hilt, T.Marozsák, G.Maury, T.Berceli, B.Cabon, A.Vilcot [28] A.Zólomy, A.Hilt, T.Berceli, G.Járó [29] A.Hilt, A.Vilcot, T.Berceli, T.Marozsák, B.Cabon Radio-Node Upconversion in Millimeter-Wave Fiber- Radio Distribution Systems The effect of parasitic inductances in distributed amplifiers New Carrier Generation Approach for Fiber-Radio Systems to Overcome Chromatic Dispersion Problems [30] T.Berceli, G.Járó A New Optical-Microwave Double Mixing Method [31] M.Besacier, G.Maury, A.Hilt, B.Cabon [32] A.Hilt, T.Berceli, A.Vilcot, B.Cabon, A.Zólomy Optical Link Simulation Interference Sensitivity of Digital Receivers in Fiber- Radio Distribution Networks Proceedings of the International Conference on Microwave and Radar, MIKON 98 Proceedings of the International Conference on Microwaves and Radar, MIKON 98 Digest of the IEEE MTT Symposium Digest of the IEEE MTT Symposium Proceedings of the 1 st International Summer School on Interactions between Microwaves Optics, OMW 98 Proceedings of the 1 st International Summer School on Interactions between Microwaves Optics, OMW 98 Megjelenés éve (évfolyam, szám) Krakkó, Lengyelország, május Krakkó, Lengyelország, május Baltimore, Maryland, Egyesült Államok, június Baltimore, Maryland, Egyesült Államok, június Autrans, Franciaország, augusztus Autrans, Franciaország, augusztus Sorszám Elsõutolsó oldalszám Vol.1, pp Vol.2, pp Volume 3 TH3C és CD-ROM Volume 2 WEIF és Dokumentum típusa*, CD-ROM nyári egyetem, nyári egyetem, Impakt faktor

23 Szerzõ(k) neve Cikk címe Kiadvány, folyóirat címe [33] E.Udvary, A.Zólomy, G.Járó Millimeter Wave Signal Generation by Optically Transmitted Subharmonic Reference [34] Z.Varga, G.Járó, B.Erdõs Optical Control of Microwave Circuits [35] A.Zólomy, V.Bíró, T.Berceli, G.Járó, A.Hilt [36] T.Marozsák, T.Berceli, G.Járó, A.Zólomy, A.Hilt, S.Mihály, E.Udvary, Z.Varga [37] A.Zólomy, T.Berceli, G.Járó, A.Hilt, T.Marozsák [38] A.Hilt, L.Forgó, S.Tatár, I.Tóth [39] A.Hilt, T.Berceli, A.Vilcot, G.Maury, A.Zólomy [40] T.Berceli, G.Járó, T.Marozsák, A.Hilt, S.Mihály, E.Udvary, A.Zólomy Design of Harmonic Oscillators for Millimeter Wave Signal Generation in Optical Systems A New Optical Distribution Approach for Millimeter Wave Radio Low Noise Optical Receiver with Multi-Octave Bandwidth Spectral Stability of Radio Transmitters in Point-to- Multipoint Access Systems Radio-frequency Interference in Radio-over-Fiber Distribution Networks Generation of Millimeter Waves for Mobile Radio Systems Proceedings of the 1 st International Summer School on Interactions between Microwaves Optics, OMW 98 Proceedings of the 1 st International Summer School on Interactions between Microwaves Optics, OMW 98 Proceedings of the 28 th European Microwave Conference, EuMC 98 Proceedings of IEEE MTT Topical Meeting on Microwave Photonics, MWP 98 Optical and Quantum Electronics Proc. of the 10 th Microwave Colloquium, MICROCOLL 99 Proc. of the 10 th Microwave Colloquium, MICROCOLL 99 Proc. of the 10 th Microwave Colloquium, MICROCOLL 99 Megjelenés éve (évfolyam, szám) Autrans, Franciaország, augusztus Autrans, Franciaország, augusztus Amsterdam, Hollandia, október Princeton, New Jersey, Egyesült Államok, október Sorszám Elsõutolsó oldalszám Dokumentum típusa* nyári egyetem, nyári egyetem, Vol.I december Vol.30, március március március , meghívott folyóiratcikk (díjazott) Impakt faktor

24 Szerzõ(k) neve Cikk címe Kiadvány, folyóirat címe [41] A.Zólomy, V.Bíró A New Approach for Millimeter Wave Harmonic Oscillators [42] E.Udvary, G.Járó Noise Reduction in the Millimeter Wave Signal Generation Using Optically Transmitted Subharmonic Reference [43] G.Járó, T.Berceli A New High Efficiency Optical-Microwave Double Mixing Method [44] Z.Varga, G.Járó, B.Erdõs Optical Control of Microwave Filters Using Photodiodes [45] T.Marozsák Fiber Dispersion in Millimeter Wave Radio-Optic Systems Using Subcarrier Multiplexing [46] Attila Hilt Transmission et traitement optiques des signaux dans les systèmes de télécommunications hertziens Proc. of the 10 th Microwave Colloquium, MICROCOLL 99 Proc. of the 10 th Microwave Colloquium, MICROCOLL 99 Proc. of the 10 th Microwave Colloquium, MICROCOLL 99 Proc. of the 10 th Microwave Colloquium, MICROCOLL 99 Proc. of the 10 th Microwave Colloquium, MICROCOLL 99 LEMO-ENSERG- Institut National Polytechnique de Grenoble [47] Járó Gábor Nagysebességû optikai vevõk Budapesti Mûszaki Egyetem [48] A.Hilt, G.Maury, A.Vilcot, B.Cabon Numerical Model of Chromatic Dispersion Effects in Analogue IM/DD Optical Links Proc. of the 2 nd International Summer School on Interactions between Microwaves Optics, OMW 99 Megjelenés éve (évfolyam, szám) március március március március március Grenoble, Franciaország, május június Autrans, Franciaország július 5-9. Sorszám Elsõutolsó oldalszám Dokumentum típusa* (díjazott) , , i doktori értekezés + mikrofilm --- doktori old. értekezés nyári egyetem, Impakt faktor
