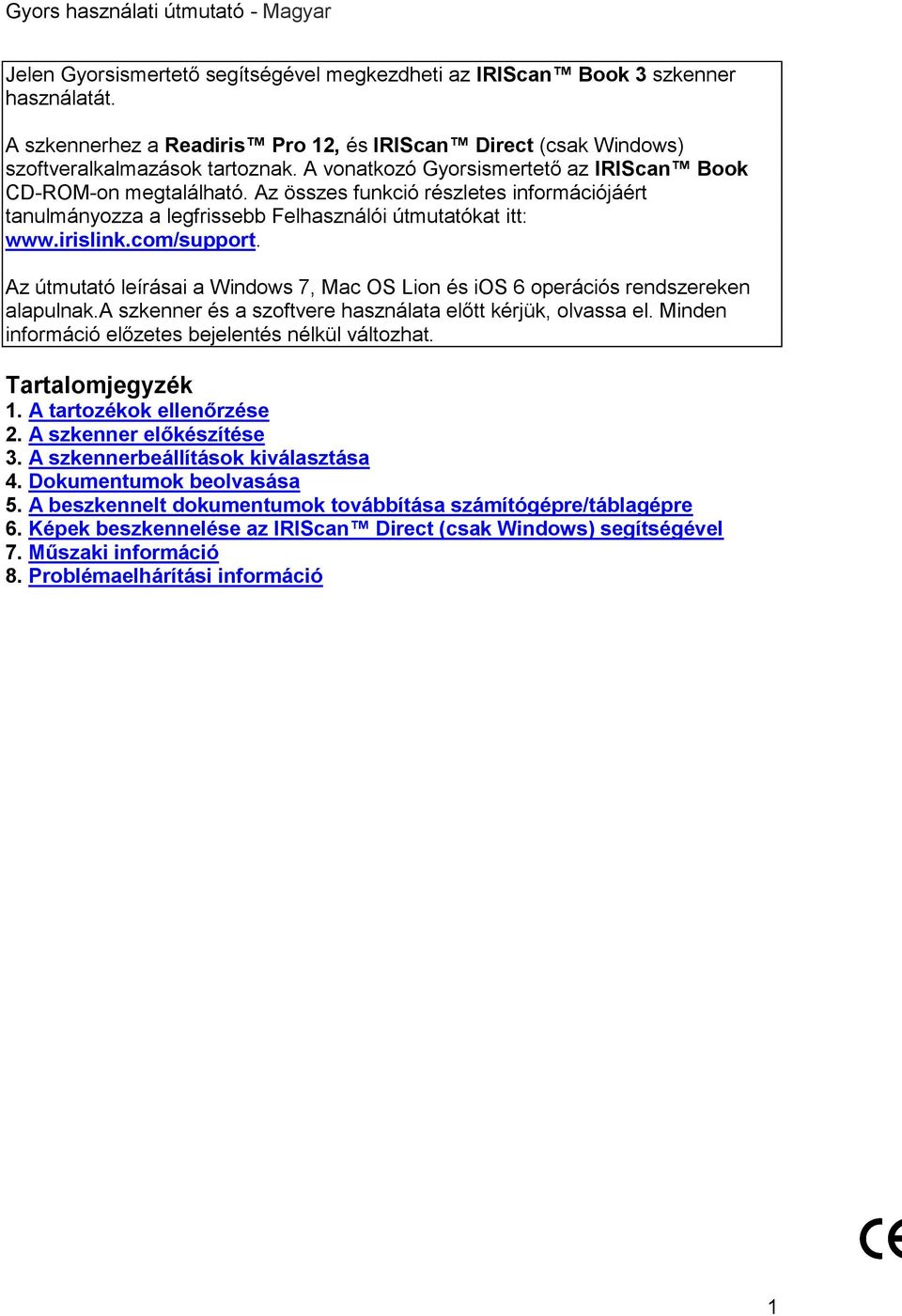

1 Jelen Gyorsismertető segítségével megkezdheti az IRIScan Book 3 szkenner használatát. A szkennerhez a Readiris Pro 12, és IRIScan Direct (csak Windows) szoftveralkalmazások tartoznak. A vonatkozó Gyorsismertető az IRIScan Book CD-ROM-on megtalálható. Az összes funkció részletes információjáért tanulmányozza a legfrissebb Felhasználói útmutatókat itt: Az útmutató leírásai a Windows 7, Mac OS Lion és ios 6 operációs rendszereken alapulnak.a szkenner és a szoftvere használata előtt kérjük, olvassa el. Minden információ előzetes bejelentés nélkül változhat. Tartalomjegyzék 1. A tartozékok ellenőrzése 2. A szkenner előkészítése 3. A szkennerbeállítások kiválasztása 4. Dokumentumok beolvasása 5. A beszkennelt dokumentumok továbbítása számítógépre/táblagépre 6. Képek beszkennelése az IRIScan Direct (csak Windows) segítségével 7. Műszaki információ 8. Problémaelhárítási információ 1

2 1. A tartozékok ellenőrzése 2. A szkenner előkészítése A mellékelt akkumulátorok behelyezése 1. Az ábrának megfelelően nyissa ki az akkumulátortartót 2. Helyezzen be 3 alkáli elemet, ügyelve a helyes polaritásra. A helyes polaritás a szkenner belsejében fel van tüntetve. Helyezze be a microsd kártyát 1. Helyezze be a microsd kártyát óvatosan a foglalatába, amíg a helyére nem pattan. Megjegyzés: Windows rendszert futtató személyi számítógépen az IRIScan Book akkumulátorok és microsd kártya nélkül is használható. További információért lásd a Képek beszkennelése az IRIScan Direct segítségévelc. részt. 3

3 Formatálja a microsd kártyát Bizonyos microsd kártyákat csak formatálásukat követően lehet használni. Lásd 3. pontban. A szkennerbeállítások kiválasztása c. részben megtalálható a kártya formatálásának leírása. 3. A szkennerbeállítások kiválasztása Megjegyzés: Mielőtt megpróbál hozzáférni a szkenner beállításokhoz, ellenőrizze, hogy a mellékelt microsd kártyát behelyezte a kártyafoglalatba. 1. Nyomja meg a gombot 2 másodpercig a szkenner bekapcsolásához. A kijelző ekkor világítani kezd. 2. Nyomja meg a gombot egyszer, hogy hozzáférjen a szkenner beállításokhoz. 3. A megfelelő beállításhoz a fel/le nyilakkal menjen. 4. Ezután nyomja meg a Scan (Szkennelés) gombot a megnyitáshoz. 5. A megfelelő beállításhoz a fel/le nyilakkal menjen. 6. Ezután nyomja meg a Scan (Szkennelés) gombot még egyszer a megerősítéshez. A kiválasztott beállítások a kijelzőn jelennek meg. 4

4 A szkenner beállítások áttekintése Szkenner beállítása Ikon Leírás Színes mód Az IRIScan Book színes és fekete-fehér üzemmódban is szkennel képeket. Felbontás Az IRIScan Book 300 dpi, 600 dpi vagy 900 dpi felbontással szkennel. Kimeneti formátum Az IRIScan Book a képeket JPG vagy PDF képként menti. Az IRIScan Book a képeket titkosítva is el tudja menteni. Így a fájlokat a számítógép csak akkor képes olvasni, ha a szkennert csatlakoztatja hozzá. A Titkosítás fájlokat nem lehet közvetlenül a microsd kártyán olvasni. Alapértelmezésben a fájlok nincsenek titkosítva. A fájl titkosításához válassza ki a majd a opciókat. Ezzel a beállítással a beszkennelt Dátum és idő dokumentumokhoz hozzá lehet rendelni a szkennelés dátumát és idejét. A dátumot és az időt a kijelző is mutatja. Ezzel a beállítással a microsd kártyát A kártya formatálása lehet formatálni. Megjegyzés: formatálja a kártyát. nem formatálja a kártyát. 5

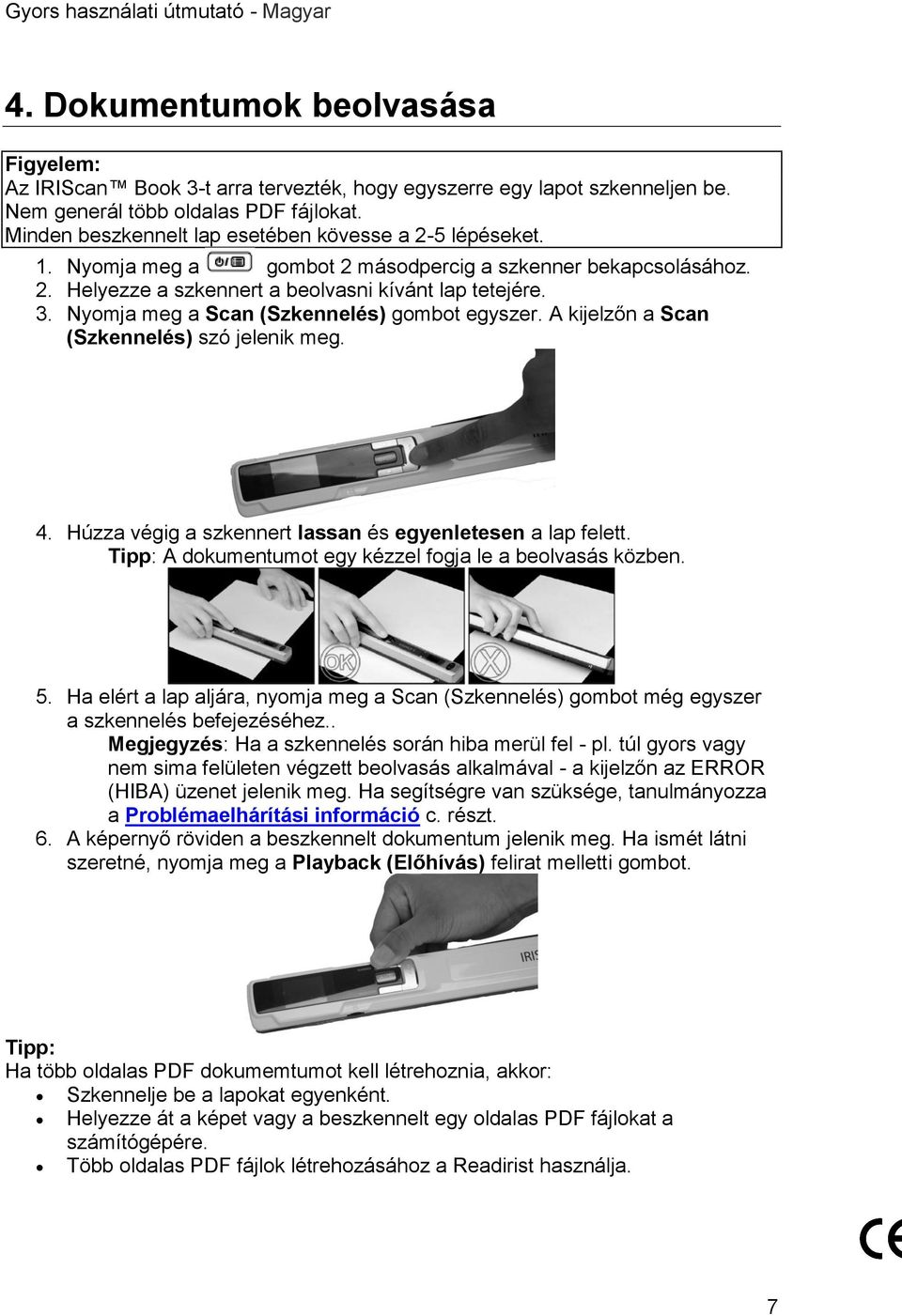

5 4. Dokumentumok beolvasása Figyelem: Az IRIScan Book 3-t arra tervezték, hogy egyszerre egy lapot szkenneljen be. Nem generál több oldalas PDF fájlokat. Minden beszkennelt lap esetében kövesse a 2-5 lépéseket. 1. Nyomja meg a gombot 2 másodpercig a szkenner bekapcsolásához. 2. Helyezze a szkennert a beolvasni kívánt lap tetejére. 3. Nyomja meg a Scan (Szkennelés) gombot egyszer. A kijelzőn a Scan (Szkennelés) szó jelenik meg. 4. Húzza végig a szkennert lassan és egyenletesen a lap felett. Tipp: A dokumentumot egy kézzel fogja le a beolvasás közben. 5. Ha elért a lap aljára, nyomja meg a Scan (Szkennelés) gombot még egyszer a szkennelés befejezéséhez.. Megjegyzés: Ha a szkennelés során hiba merül fel - pl. túl gyors vagy nem sima felületen végzett beolvasás alkalmával - a kijelzőn az ERROR (HIBA) üzenet jelenik meg. Ha segítségre van szüksége, tanulmányozza a Problémaelhárítási információ c. részt. 6. A képernyő röviden a beszkennelt dokumentum jelenik meg. Ha ismét látni szeretné, nyomja meg a Playback (Előhívás) felirat melletti gombot. Tipp: Ha több oldalas PDF dokumemtumot kell létrehoznia, akkor: Szkennelje be a lapokat egyenként. Helyezze át a képet vagy a beszkennelt egy oldalas PDF fájlokat a számítógépére. Több oldalas PDF fájlok létrehozásához a Readirist használja. 7

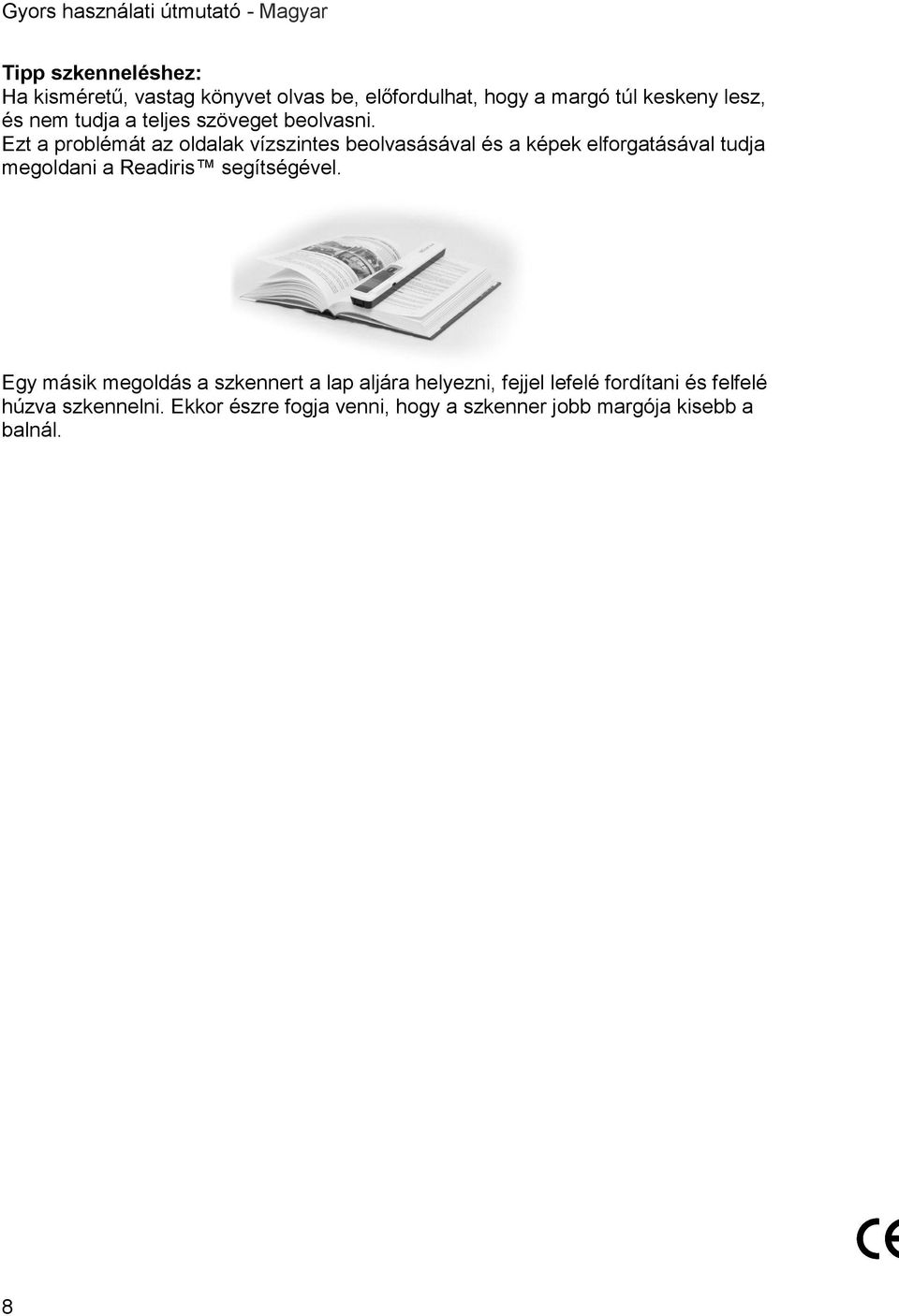

6 Tipp szkenneléshez: Ha kisméretű, vastag könyvet olvas be, előfordulhat, hogy a margó túl keskeny lesz, és nem tudja a teljes szöveget beolvasni. Ezt a problémát az oldalak vízszintes beolvasásával és a képek elforgatásával tudja megoldani a Readiris segítségével. Egy másik megoldás a szkennert a lap aljára helyezni, fejjel lefelé fordítani és felfelé húzva szkennelni. Ekkor észre fogja venni, hogy a szkenner jobb margója kisebb a balnál. 8

7 5. A beszkennelt dokumentumok továbbítása számítógépre/táblagépre A számítógépre kétféleképpen lehet a beszkennelt dokumentumokat továbbítani: a mini USB kábel vagy microsd kártyaadapter használatával. A mini USB kábel használata (Windows és Mac operációs rendszeren) 1. Kapcsolja be az IRIScan Bookot. 2. Csatlakoztassa a mellékelt mini USB kábelt mind az IRIScan Bookhoz és a számítógéphez. 3. A beszkennelt dokumentumokat tartalmazó kártyamemória megjelenik a számítógépen. Példa a Windowsban megjelenő képre 9

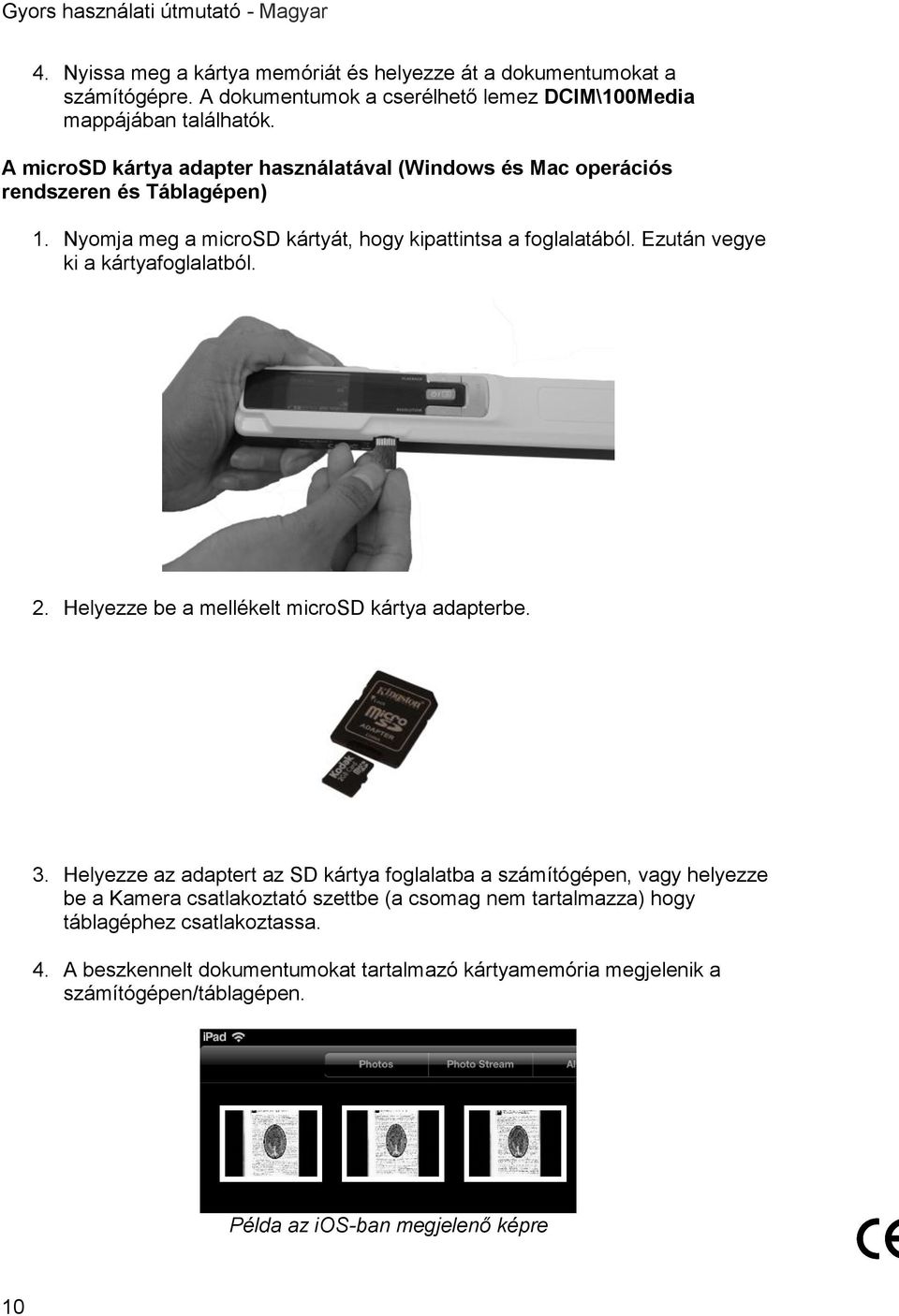

8 4. Nyissa meg a kártya memóriát és helyezze át a dokumentumokat a számítógépre. A dokumentumok a cserélhető lemez DCIM\100Media mappájában találhatók. A microsd kártya adapter használatával (Windows és Mac operációs rendszeren és Táblagépen) 1. Nyomja meg a microsd kártyát, hogy kipattintsa a foglalatából. Ezután vegye ki a kártyafoglalatból. 2. Helyezze be a mellékelt microsd kártya adapterbe. 3. Helyezze az adaptert az SD kártya foglalatba a számítógépen, vagy helyezze be a Kamera csatlakoztató szettbe (a csomag nem tartalmazza) hogy táblagéphez csatlakoztassa. 4. A beszkennelt dokumentumokat tartalmazó kártyamemória megjelenik a számítógépen/táblagépen. Példa az ios-ban megjelenő képre 10

9 5. Nyissa meg a kártya memóriát és helyezze át a dokumentumokat a számítógépre/táblagépre. A dokumentumok a cserélhető lemez DCIM\100Media mappájában találhatók. Ha áthelyezte a dokumentumokat a Windows személyi számítógépre vagy a Macra, feldolgozhatja őket a Readiris segítségével. A dokumentumok a Readiris segítségével történő feldolgozásáról tájékoztatást talál a Gyorsismertetőben a telepítő CD-ROM-on és a teljes Felhasználói útmutatókban itt: 6. Képek beszkennelése az IRIScan Direct (csak Windows) segítségével Az IRIScan Direct segítségével az IRIScan Book még akkumulátor és microsd kártya nélkül is használható. Egyszerűen csatlakoztassa egy Windows személyi számítógéphez a mellékelt mini USB kábel segítségével. A beszkennelt dokumentumokat a Clipboard (Vágólap) képként eltárolja. Az IRIScan Direct telepítése 1. Helyezze be a telepítő lemezt a számítógép CD-ROM meghajtójába. A telepítési menü automatikusan megjelenik. (Ha a menü nem indul el, futtassa a setup.exe fájlt a lemezről) 2. Kattintson az IRIScan Direct gombra, majd kövesse a képernyőn megjelenő utasításokat. 3. A telepítés befejezéséhez kattintson a Finish (Befejezés) gombra. 11

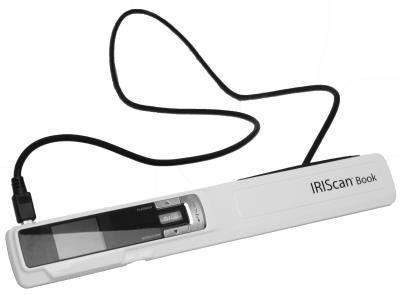

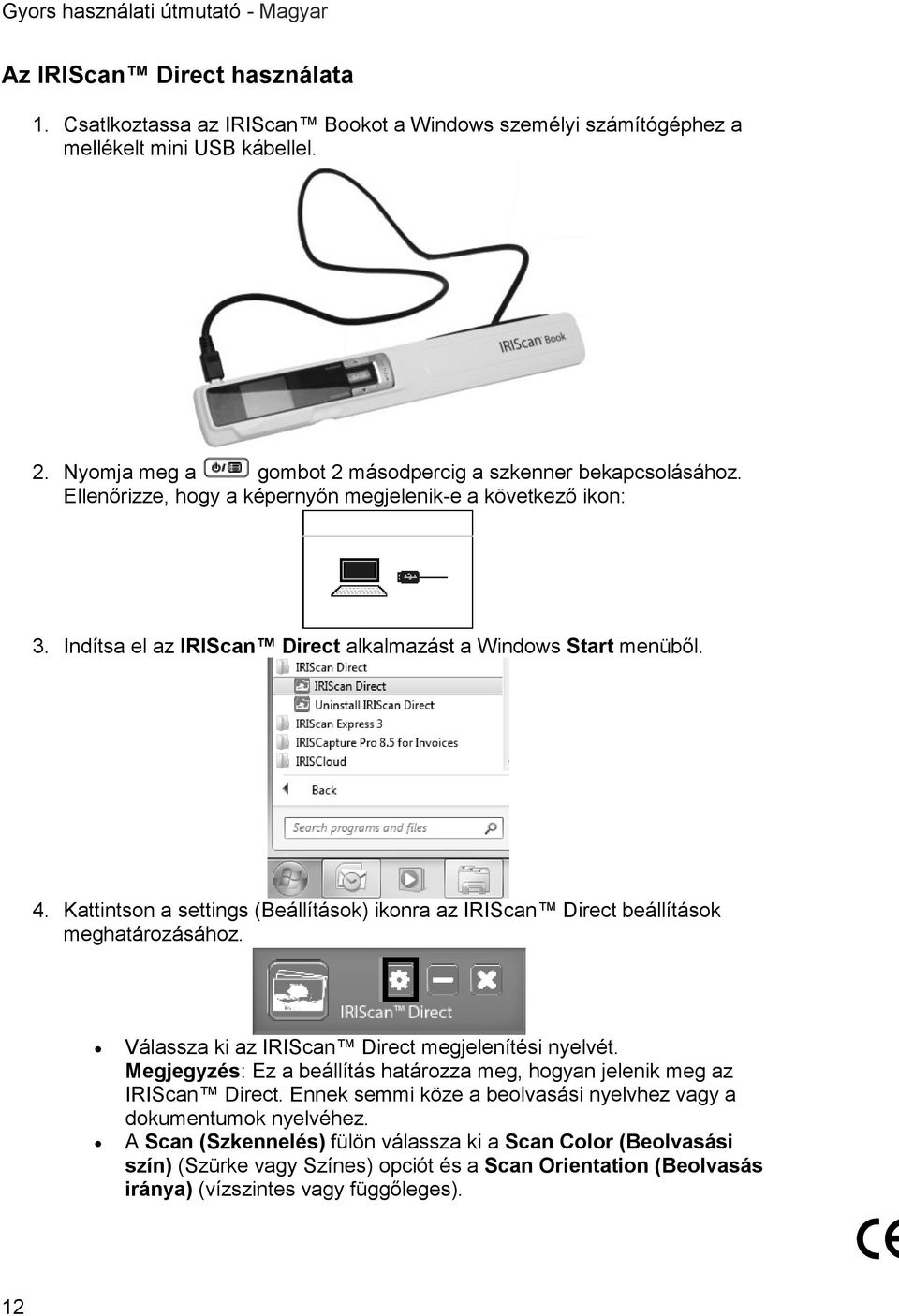

10 Az IRIScan Direct használata 1. Csatlkoztassa az IRIScan Bookot a Windows személyi számítógéphez a mellékelt mini USB kábellel. 2. Nyomja meg a gombot 2 másodpercig a szkenner bekapcsolásához. Ellenőrizze, hogy a képernyőn megjelenik-e a következő ikon: 3. Indítsa el az IRIScan Direct alkalmazást a Windows Start menüből. 4. Kattintson a settings (Beállítások) ikonra az IRIScan Direct beállítások meghatározásához. Válassza ki az IRIScan Direct megjelenítési nyelvét. Megjegyzés: Ez a beállítás határozza meg, hogyan jelenik meg az IRIScan Direct. Ennek semmi köze a beolvasási nyelvhez vagy a dokumentumok nyelvéhez. A Scan (Szkennelés) fülön válassza ki a Scan Color (Beolvasási szín) (Szürke vagy Színes) opciót és a Scan Orientation (Beolvasás iránya) (vízszintes vagy függőleges). 12

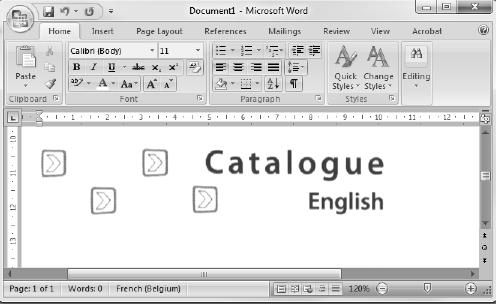

11 Ezután a beállítások mentéséhez kattintson az Save (Mentés) gombra. 5. Most nyissa meg az alkalmazást, ahová a képet be szeretné másolni (Word, Paint, stb.) és kattintson az egér kurzorjával az alkalmazásba. 6. Nyomja meg a Scan (Szkennelés) gombot egyszer. A képernyőt a 'scan (Szkennelés)' felirat jelenik meg. 7. Most húzza el a szkennert a dokumentum felett a beolvasáshoz. 8. A szkennelés leállításához nyomja meg a Scan (Szkennelés) gombot ismét. A beszkennelt kép most az alkalmazásba másolva jelenik meg. 13

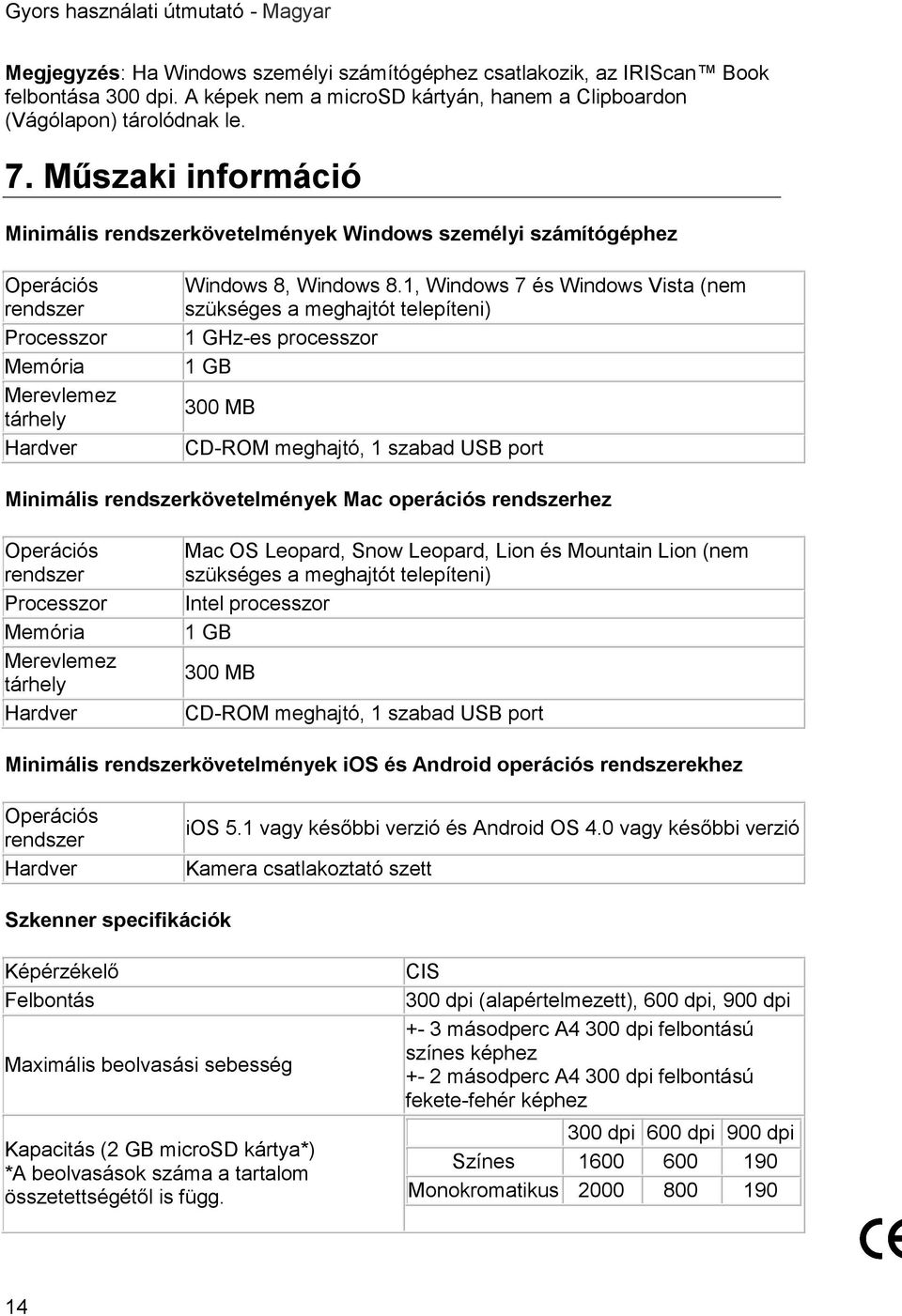

12 Megjegyzés: Ha Windows személyi számítógéphez csatlakozik, az IRIScan Book felbontása 300 dpi. A képek nem a microsd kártyán, hanem a Clipboardon (Vágólapon) tárolódnak le. 7. Műszaki információ Minimális rendszerkövetelmények Windows személyi számítógéphez Operációs rendszer Processzor Memória Merevlemez tárhely Hardver Windows 8, Windows 8.1, Windows 7 és Windows Vista (nem szükséges a meghajtót telepíteni) 1 GHz-es processzor 1 GB 300 MB CD-ROM meghajtó, 1 szabad USB port Minimális rendszerkövetelmények Mac operációs rendszerhez Operációs rendszer Processzor Memória Merevlemez tárhely Hardver Mac OS Leopard, Snow Leopard, Lion és Mountain Lion (nem szükséges a meghajtót telepíteni) Intel processzor 1 GB 300 MB CD-ROM meghajtó, 1 szabad USB port Minimális rendszerkövetelmények ios és Android operációs rendszerekhez Operációs rendszer Hardver ios 5.1 vagy későbbi verzió és Android OS 4.0 vagy későbbi verzió Kamera csatlakoztató szett Szkenner specifikációk Képérzékelő Felbontás Maximális beolvasási sebesség Kapacitás (2 GB microsd kártya*) *A beolvasások száma a tartalom összetettségétől is függ. CIS 300 dpi (alapértelmezett), 600 dpi, 900 dpi +- 3 másodperc A4 300 dpi felbontású színes képhez +- 2 másodperc A4 300 dpi felbontású fekete-fehér képhez 300 dpi 600 dpi 900 dpi Színes Monokromatikus

13 Beolvasás szélessége Beolvasás hosszúsága Fájlformátum Kijelző panel USB port Külső memória Támogatott akkumulátorok 216 mm 1200 mm JPG/PDF 1.4" TFT LCD USB 2.0 high speed MicroSD kártya (TF kártya) 32 GB-ig 3 db. AAA alkáli vagy NiMh tölthető elem. A készülék működtethető USB tápvezetékkel is. 8. Problémaelhárítási információ Probléma Kiváltó ok Megoldás Nem tudom bekapcsolni a szkennert. Az akkumulátor töltöttségi szintje alacsony. Az akkumulátor nincs megfelelően behelyezve. Cserélje ki az akkumulátorokat. Helyezze be az akkumulátorokat megfelelően. A képeket beszkennelésük után nem lehet elmenteni. Nincs a készülékben akkumulátor. Nincs microsd kártya a kártyafoglalatban. Csatlakoztassa a szkennert egy személyi számítógéphez. Helyezzen be egy microsd kártyát. A microsd kártya megtelt. A microsd kártya nincs megfelelően formatálva. Helyezze át a képeket a microsd kártyáról a számítógépére, hogy a kártya tárhelyét kiürítse. Formatálja a kártyát megfelelően. A számítógépem nem ismeri fel a szkennert, amikor csatlakoztatom. Csatlakozási hiba. Ellenőrizze, hogy az USB kábel mindkét vége megfelelően van csatlakoztatva. Ha szükséges, indítsa újra a számítógépet. Az akkumulátor nagyon Nem megfelelő típusú Távolítsa el a jelenleg 15

14 hamar lemerül. akkumulátort használ. használt akkumulátorokat és helyezzen be 3 db. új AAA alkáli vagy *NiMh tölthető elemet. Csatlakoztathatja a szkennert a számítógéphez is és használhatja az IRIScan Directet. A szkenner homályos képeket hoz létre. A szkenner lencséje valószínűleg bepiszkolódott. Tisztítsa meg a lencsét puha, száraz ronggyal. A szkenner ferde képeket hoz létre. A szkenner kalibrálása nem volt megfelelő. Kalibrálja a szkennert egy fehér papírlappal. Tanulmányozza a GY.I.K.-et vagy a honlapunon elérhető tájékoztatásokat. A dokumentum beszkennelésekor az "ERROR" (HIBA) üzenet jelenik meg. Túl gyorsan húzza el a szkennert a dokumentumok felett. Nyomja meg a Scan (Szkennelés) gombot ismét, a dokumentumot lassan és folyamatosan szkennelje be. Ha az IRIScan Book 3 használata során problémák merülnének fel, tanulmányozza a Gyakran Ismételt Kérdéseket a weboldalunkon vagy lépjen kapcsolatba a Műszaki támogatással itt: 16
