DAC UNIVERSAL. Kezelési útmutató. Magyar

Átírás

1 DAC UNIVERSAL Kezelési útmutató Magyar

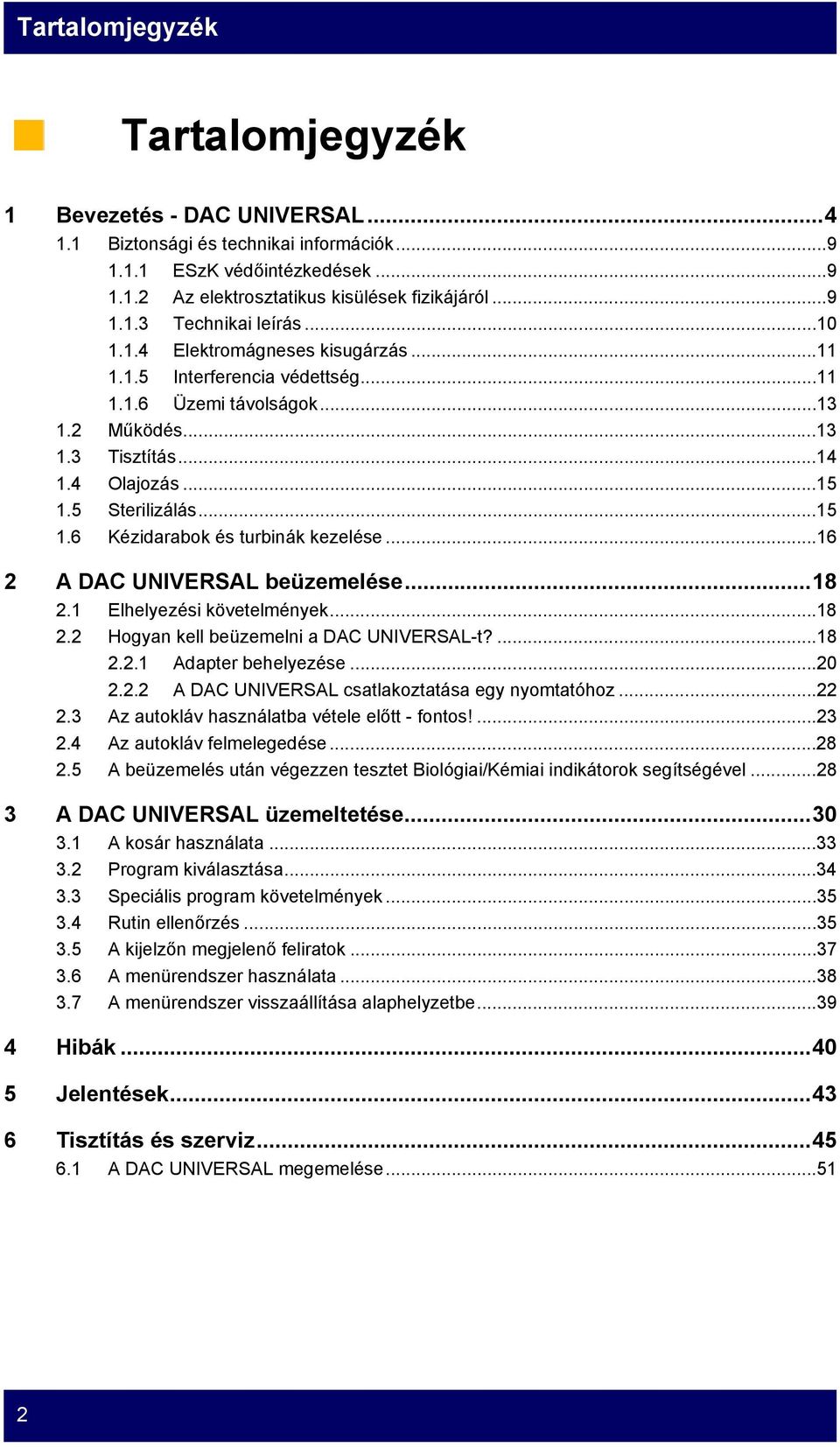

2 Tartalomjegyzék Tartalomjegyzék 1 Bevezetés - DAC UNIVERSAL Biztonsági és technikai információk ESzK védőintézkedések Az elektrosztatikus kisülések fizikájáról Technikai leírás Elektromágneses kisugárzás Interferencia védettség Üzemi távolságok Működés Tisztítás Olajozás Sterilizálás Kézidarabok és turbinák kezelése A DAC UNIVERSAL beüzemelése Elhelyezési követelmények Hogyan kell beüzemelni a DAC UNIVERSAL-t? Adapter behelyezése A DAC UNIVERSAL csatlakoztatása egy nyomtatóhoz Az autokláv használatba vétele előtt - fontos! Az autokláv felmelegedése A beüzemelés után végezzen tesztet Biológiai/Kémiai indikátorok segítségével A DAC UNIVERSAL üzemeltetése A kosár használata Program kiválasztása Speciális program követelmények Rutin ellenőrzés A kijelzőn megjelenő feliratok A menürendszer használata A menürendszer visszaállítása alaphelyzetbe Hibák Jelentések Tisztítás és szerviz A DAC UNIVERSAL megemelése

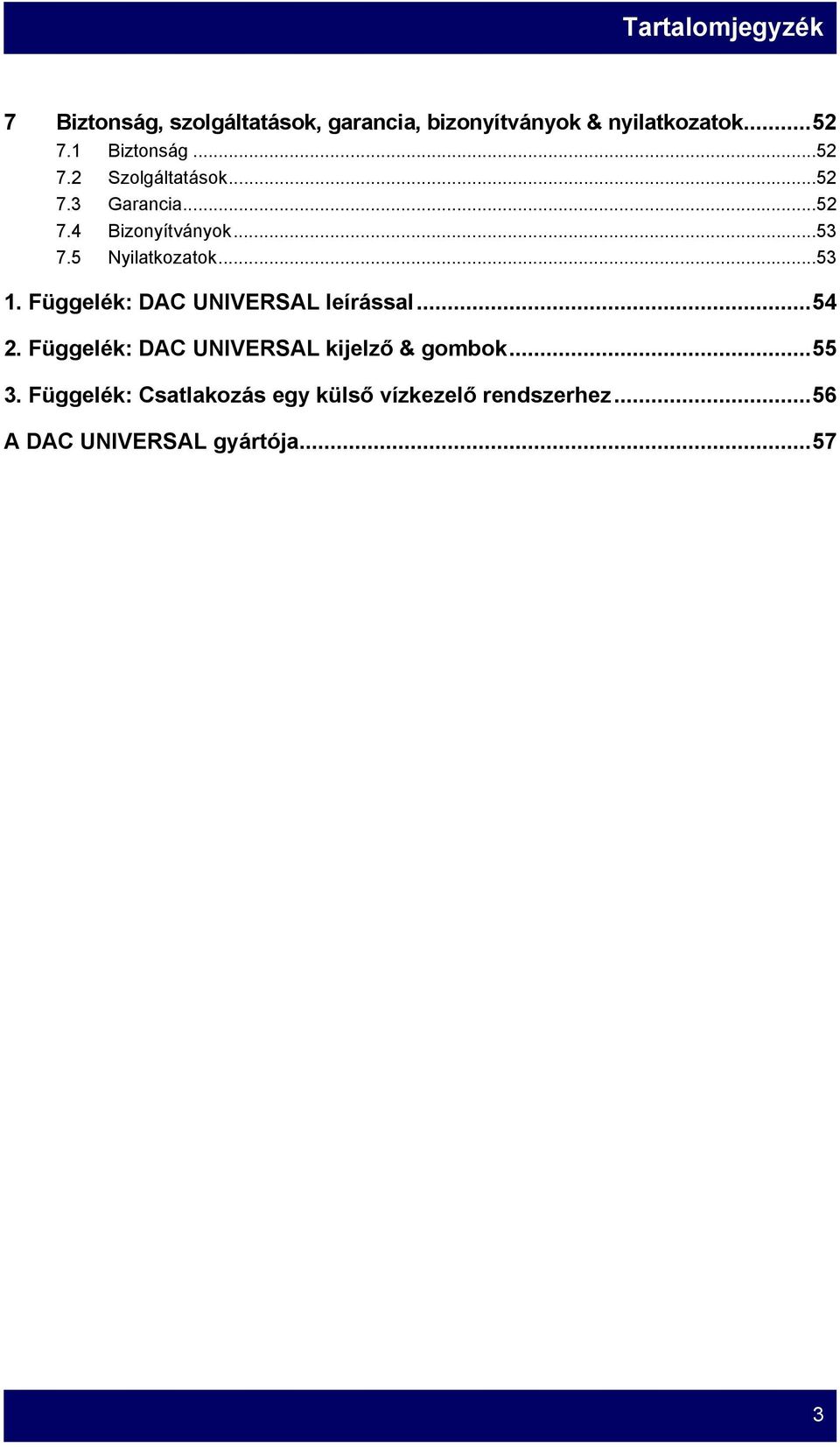

3 Tartalomjegyzék 7 Biztonság, szolgáltatások, garancia, bizonyítványok & nyilatkozatok Biztonság Szolgáltatások Garancia Bizonyítványok Nyilatkozatok Függelék: DAC UNIVERSAL leírással Függelék: DAC UNIVERSAL kijelző & gombok Függelék: Csatlakozás egy külső vízkezelő rendszerhez...56 A DAC UNIVERSAL gyártója

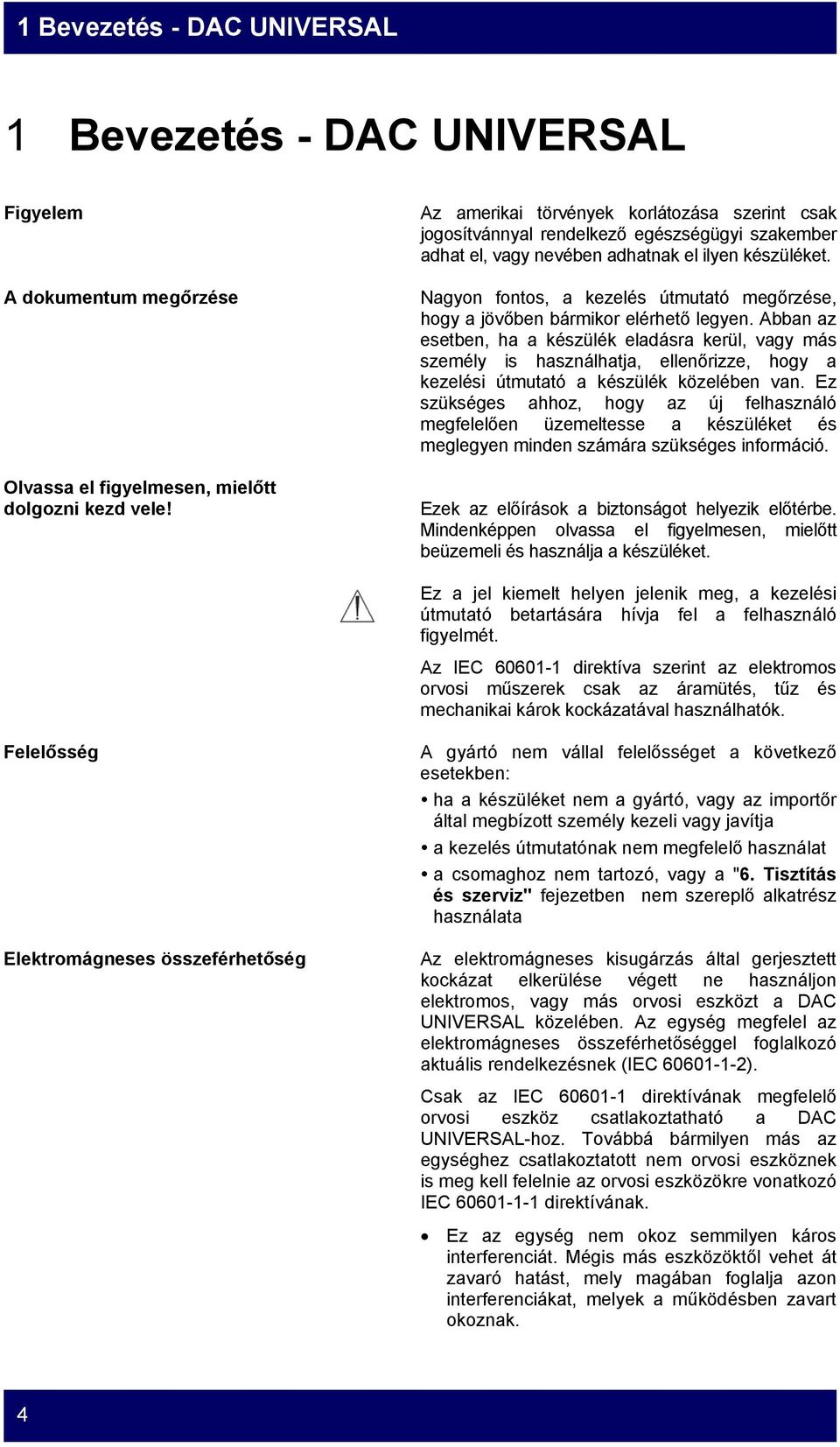

4 1 Bevezetés - DAC UNIVERSAL 1 Bevezetés - DAC UNIVERSAL Figyelem A dokumentum megőrzése Olvassa el figyelmesen, mielőtt dolgozni kezd vele! Az amerikai törvények korlátozása szerint csak jogosítvánnyal rendelkező egészségügyi szakember adhat el, vagy nevében adhatnak el ilyen készüléket. Nagyon fontos, a kezelés útmutató megőrzése, hogy a jövőben bármikor elérhető legyen. Abban az esetben, ha a készülék eladásra kerül, vagy más személy is használhatja, ellenőrizze, hogy a kezelési útmutató a készülék közelében van. Ez szükséges ahhoz, hogy az új felhasználó megfelelően üzemeltesse a készüléket és meglegyen minden számára szükséges információ. Ezek az előírások a biztonságot helyezik előtérbe. Mindenképpen olvassa el figyelmesen, mielőtt beüzemeli és használja a készüléket. Ez a jel kiemelt helyen jelenik meg, a kezelési útmutató betartására hívja fel a felhasználó figyelmét. Az IEC direktíva szerint az elektromos orvosi műszerek csak az áramütés, tűz és mechanikai károk kockázatával használhatók. Felelősség Elektromágneses összeférhetőség A gyártó nem vállal felelősséget a következő esetekben: ha a készüléket nem a gyártó, vagy az importőr által megbízott személy kezeli vagy javítja a kezelés útmutatónak nem megfelelő használat a csomaghoz nem tartozó, vagy a "6. Tisztítás és szerviz" fejezetben nem szereplő alkatrész használata Az elektromágneses kisugárzás által gerjesztett kockázat elkerülése végett ne használjon elektromos, vagy más orvosi eszközt a DAC UNIVERSAL közelében. Az egység megfelel az elektromágneses összeférhetőséggel foglalkozó aktuális rendelkezésnek (IEC ). Csak az IEC direktívának megfelelő orvosi eszköz csatlakoztatható a DAC UNIVERSAL-hoz. Továbbá bármilyen más az egységhez csatlakoztatott nem orvosi eszköznek is meg kell felelnie az orvosi eszközökre vonatkozó IEC direktívának. Ez az egység nem okoz semmilyen káros interferenciát. Mégis más eszközöktől vehet át zavaró hatást, mely magában foglalja azon interferenciákat, melyek a működésben zavart okoznak. 4

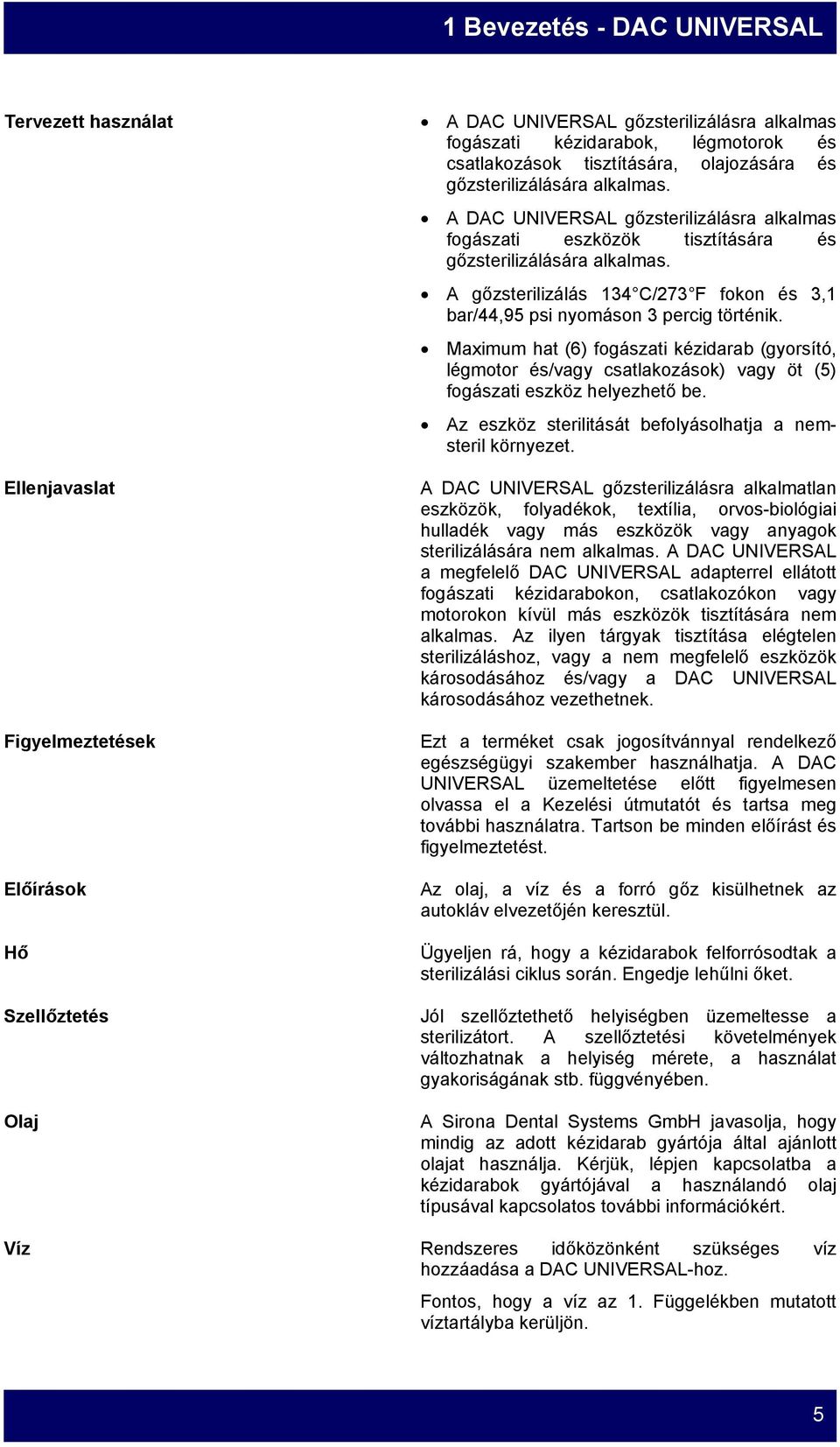

5 1 Bevezetés - DAC UNIVERSAL Tervezett használat Ellenjavaslat Figyelmeztetések Előírások Hő Szellőztetés Olaj A DAC UNIVERSAL gőzsterilizálásra alkalmas fogászati kézidarabok, légmotorok és csatlakozások tisztítására, olajozására és gőzsterilizálására alkalmas. A DAC UNIVERSAL gőzsterilizálásra alkalmas fogászati eszközök tisztítására és gőzsterilizálására alkalmas. A gőzsterilizálás 134 C/273 F fokon és 3,1 bar/44,95 psi nyomáson 3 percig történik. Maximum hat (6) fogászati kézidarab (gyorsító, légmotor és/vagy csatlakozások) vagy öt (5) fogászati eszköz helyezhető be. Az eszköz sterilitását befolyásolhatja a nemsteril környezet. A DAC UNIVERSAL gőzsterilizálásra alkalmatlan eszközök, folyadékok, textília, orvos-biológiai hulladék vagy más eszközök vagy anyagok sterilizálására nem alkalmas. A DAC UNIVERSAL a megfelelő DAC UNIVERSAL adapterrel ellátott fogászati kézidarabokon, csatlakozókon vagy motorokon kívül más eszközök tisztítására nem alkalmas. Az ilyen tárgyak tisztítása elégtelen sterilizáláshoz, vagy a nem megfelelő eszközök károsodásához és/vagy a DAC UNIVERSAL károsodásához vezethetnek. Ezt a terméket csak jogosítvánnyal rendelkező egészségügyi szakember használhatja. A DAC UNIVERSAL üzemeltetése előtt figyelmesen olvassa el a Kezelési útmutatót és tartsa meg további használatra. Tartson be minden előírást és figyelmeztetést. Az olaj, a víz és a forró gőz kisülhetnek az autokláv elvezetőjén keresztül. Ügyeljen rá, hogy a kézidarabok felforrósodtak a sterilizálási ciklus során. Engedje lehűlni őket. Jól szellőztethető helyiségben üzemeltesse a sterilizátort. A szellőztetési követelmények változhatnak a helyiség mérete, a használat gyakoriságának stb. függvényében. A Sirona Dental Systems GmbH javasolja, hogy mindig az adott kézidarab gyártója által ajánlott olajat használja. Kérjük, lépjen kapcsolatba a kézidarabok gyártójával a használandó olaj típusával kapcsolatos további információkért. Víz Rendszeres időközönként szükséges víz hozzáadása a DAC UNIVERSAL-hoz. Fontos, hogy a víz az 1. Függelékben mutatott víztartályba kerüljön. 5

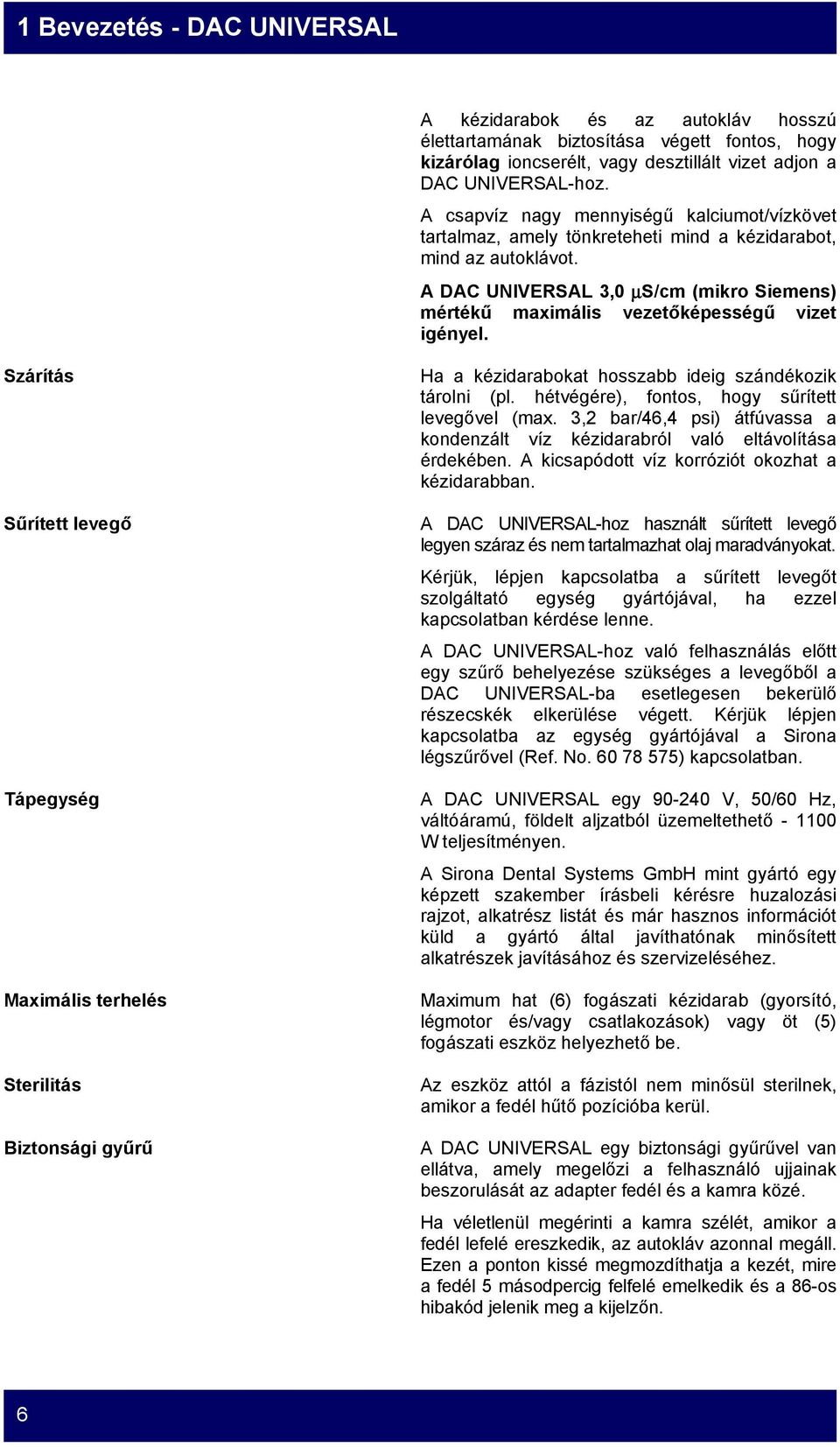

6 1 Bevezetés - DAC UNIVERSAL A kézidarabok és az autokláv hosszú élettartamának biztosítása végett fontos, hogy kizárólag ioncserélt, vagy desztillált vizet adjon a DAC UNIVERSAL-hoz. A csapvíz nagy mennyiségű kalciumot/vízkövet tartalmaz, amely tönkreteheti mind a kézidarabot, mind az autoklávot. A DAC UNIVERSAL 3,0 μs/cm (mikro Siemens) mértékű maximális vezetőképességű vizet igényel. Szárítás Sűrített levegő Tápegység Maximális terhelés Sterilitás Biztonsági gyűrű Ha a kézidarabokat hosszabb ideig szándékozik tárolni (pl. hétvégére), fontos, hogy sűrített levegővel (max. 3,2 bar/46,4 psi) átfúvassa a kondenzált víz kézidarabról való eltávolítása érdekében. A kicsapódott víz korróziót okozhat a kézidarabban. A DAC UNIVERSAL-hoz használt sűrített levegő legyen száraz és nem tartalmazhat olaj maradványokat. Kérjük, lépjen kapcsolatba a sűrített levegőt szolgáltató egység gyártójával, ha ezzel kapcsolatban kérdése lenne. A DAC UNIVERSAL-hoz való felhasználás előtt egy szűrő behelyezése szükséges a levegőből a DAC UNIVERSAL-ba esetlegesen bekerülő részecskék elkerülése végett. Kérjük lépjen kapcsolatba az egység gyártójával a Sirona légszűrővel (Ref. No ) kapcsolatban. A DAC UNIVERSAL egy V, 50/60 Hz, váltóáramú, földelt aljzatból üzemeltethető W teljesítményen. A Sirona Dental Systems GmbH mint gyártó egy képzett szakember írásbeli kérésre huzalozási rajzot, alkatrész listát és már hasznos információt küld a gyártó által javíthatónak minősített alkatrészek javításához és szervizeléséhez. Maximum hat (6) fogászati kézidarab (gyorsító, légmotor és/vagy csatlakozások) vagy öt (5) fogászati eszköz helyezhető be. Az eszköz attól a fázistól nem minősül sterilnek, amikor a fedél hűtő pozícióba kerül. A DAC UNIVERSAL egy biztonsági gyűrűvel van ellátva, amely megelőzi a felhasználó ujjainak beszorulását az adapter fedél és a kamra közé. Ha véletlenül megérinti a kamra szélét, amikor a fedél lefelé ereszkedik, az autokláv azonnal megáll. Ezen a ponton kissé megmozdíthatja a kezét, mire a fedél 5 másodpercig felfelé emelkedik és a 86-os hibakód jelenik meg a kijelzőn. 6

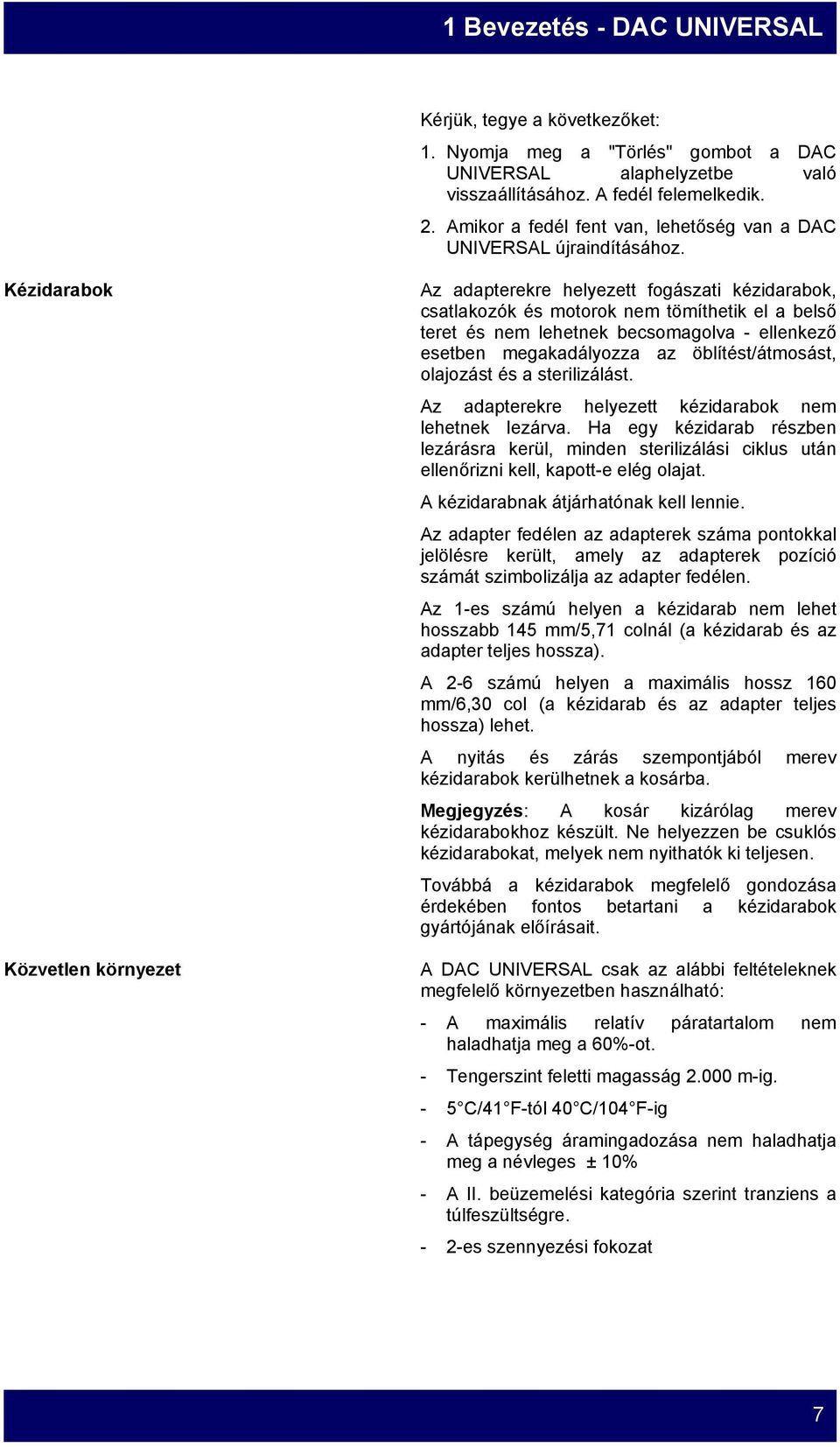

7 1 Bevezetés - DAC UNIVERSAL Kérjük, tegye a következőket: 1. Nyomja meg a "Törlés" gombot a DAC UNIVERSAL alaphelyzetbe való visszaállításához. A fedél felemelkedik. 2. Amikor a fedél fent van, lehetőség van a DAC UNIVERSAL újraindításához. Kézidarabok Közvetlen környezet Az adapterekre helyezett fogászati kézidarabok, csatlakozók és motorok nem tömíthetik el a belső teret és nem lehetnek becsomagolva - ellenkező esetben megakadályozza az öblítést/átmosást, olajozást és a sterilizálást. Az adapterekre helyezett kézidarabok nem lehetnek lezárva. Ha egy kézidarab részben lezárásra kerül, minden sterilizálási ciklus után ellenőrizni kell, kapott-e elég olajat. A kézidarabnak átjárhatónak kell lennie. Az adapter fedélen az adapterek száma pontokkal jelölésre került, amely az adapterek pozíció számát szimbolizálja az adapter fedélen. Az 1-es számú helyen a kézidarab nem lehet hosszabb 145 mm/5,71 colnál (a kézidarab és az adapter teljes hossza). A 2-6 számú helyen a maximális hossz 160 mm/6,30 col (a kézidarab és az adapter teljes hossza) lehet. A nyitás és zárás szempontjából merev kézidarabok kerülhetnek a kosárba. Megjegyzés: A kosár kizárólag merev kézidarabokhoz készült. Ne helyezzen be csuklós kézidarabokat, melyek nem nyithatók ki teljesen. Továbbá a kézidarabok megfelelő gondozása érdekében fontos betartani a kézidarabok gyártójának előírásait. A DAC UNIVERSAL csak az alábbi feltételeknek megfelelő környezetben használható: - A maximális relatív páratartalom nem haladhatja meg a 60%-ot. - Tengerszint feletti magasság m-ig. - 5 C/41 F-tól 40 C/104 F-ig - A tápegység áramingadozása nem haladhatja meg a névleges ± 10% - A II. beüzemelési kategória szerint tranziens a túlfeszültségre. - 2-es szennyezési fokozat 7

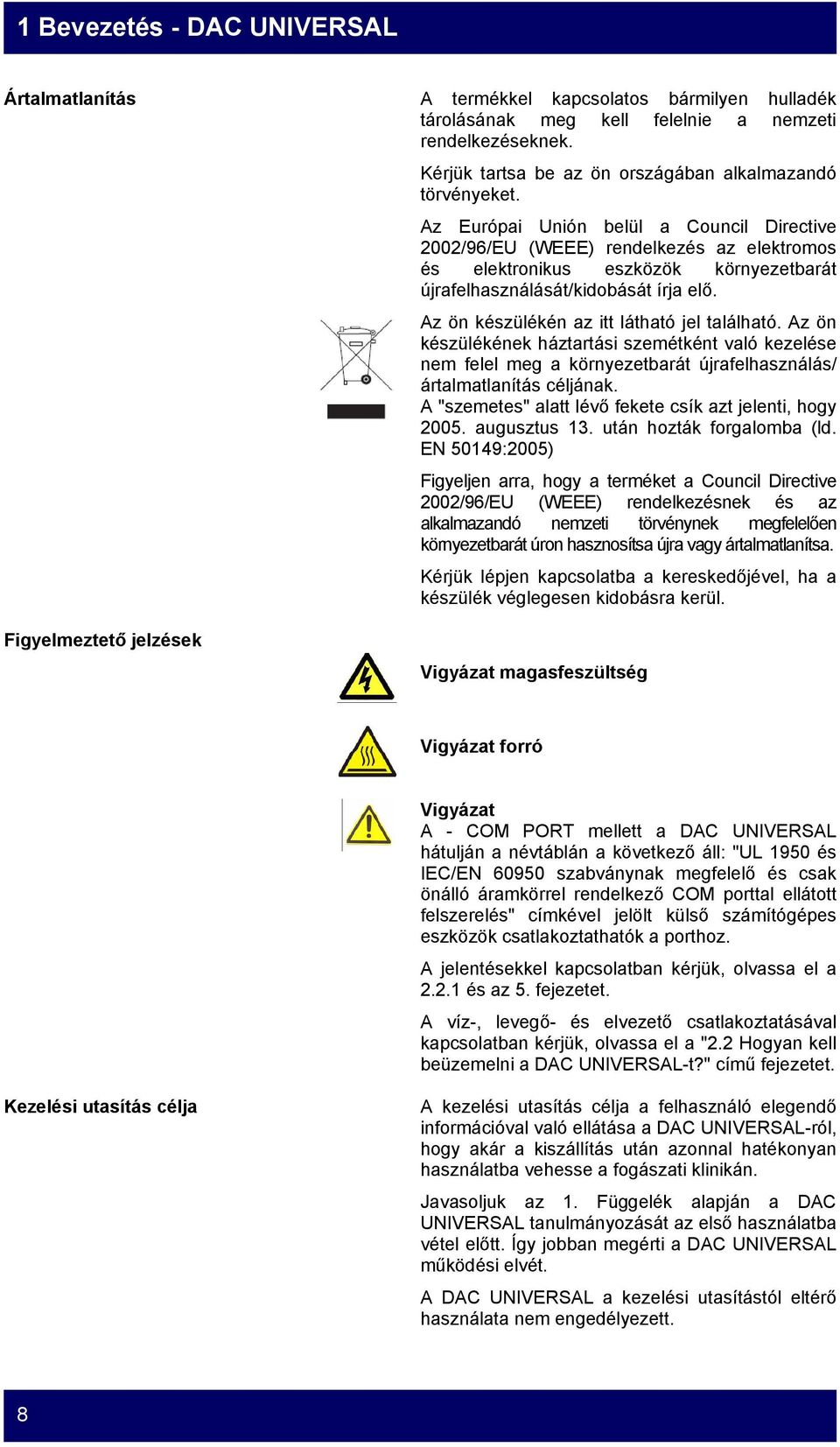

8 1 Bevezetés - DAC UNIVERSAL Ártalmatlanítás A termékkel kapcsolatos bármilyen hulladék tárolásának meg kell felelnie a nemzeti rendelkezéseknek. Kérjük tartsa be az ön országában alkalmazandó törvényeket. Az Európai Unión belül a Council Directive 2002/96/EU (WEEE) rendelkezés az elektromos és elektronikus eszközök környezetbarát újrafelhasználását/kidobását írja elő. Az ön készülékén az itt látható jel található. Az ön készülékének háztartási szemétként való kezelése nem felel meg a környezetbarát újrafelhasználás/ ártalmatlanítás céljának. A "szemetes" alatt lévő fekete csík azt jelenti, hogy augusztus 13. után hozták forgalomba (ld. EN 50149:2005) Figyeljen arra, hogy a terméket a Council Directive 2002/96/EU (WEEE) rendelkezésnek és az alkalmazandó nemzeti törvénynek megfelelően környezetbarát úron hasznosítsa újra vagy ártalmatlanítsa. Kérjük lépjen kapcsolatba a kereskedőjével, ha a készülék véglegesen kidobásra kerül. Figyelmeztető jelzések Vigyázat magasfeszültség Vigyázat forró Vigyázat A - COM PORT mellett a DAC UNIVERSAL hátulján a névtáblán a következő áll: "UL 1950 és IEC/EN szabványnak megfelelő és csak önálló áramkörrel rendelkező COM porttal ellátott felszerelés" címkével jelölt külső számítógépes eszközök csatlakoztathatók a porthoz. A jelentésekkel kapcsolatban kérjük, olvassa el a és az 5. fejezetet. A víz-, levegő- és elvezető csatlakoztatásával kapcsolatban kérjük, olvassa el a "2.2 Hogyan kell beüzemelni a DAC UNIVERSAL-t?" című fejezetet. Kezelési utasítás célja A kezelési utasítás célja a felhasználó elegendő információval való ellátása a DAC UNIVERSAL-ról, hogy akár a kiszállítás után azonnal hatékonyan használatba vehesse a fogászati klinikán. Javasoljuk az 1. Függelék alapján a DAC UNIVERSAL tanulmányozását az első használatba vétel előtt. Így jobban megérti a DAC UNIVERSAL működési elvét. A DAC UNIVERSAL a kezelési utasítástól eltérő használata nem engedélyezett. 8

9 1 Bevezetés - DAC UNIVERSAL 1.1 Biztonsági és technikai információk ESzK védőintézkedések ESzK - ElektroSztatikus Kisülés FIGYELEM A csatlakozó dugón, vagy aljzaton ESzK figyelmeztető címkét talál, mely szerint ESzK védőintézkedés nélkül tilos megérinteni vagy összecsatlakoztatni. ESzK védőintézkedésnek minősül: Az elektrosztatikus kisülést megelőző eljárások (pl. légkondicionálás, párásítás, vezetőképes padlórátétek és nem szintetikus ruhák viselése) A testében felgyűlt elektrosztatikus töltés levezetése a készülék keretén, a védőföld vezetéken, vagy nagy fémtárgyakon keresztül. Egy csuklópánt segítségével földelés létrehozása. Ezért azt tanácsoljuk, hogy ezzel az egységgel dolgozó minden személy eszerint a figyelmeztetés szerint járjon el. Továbbá részt kellene venniük egy a rendelőben esetleg keletkező elektrosztatikus töltés fizikájával, és az elektrosztatikusan töltődött felhasználók által az elektronikus alkotóelemekben okozott károkkal foglalkozó továbbképzésen Az elektrosztatikus kisülések fizikájáról 1 nanoszekundum = 1/ másodperc = 1 billiomod másodperc Az elektrosztatikus kisülést elektrosztatikus töltés előzi meg. A statikus elektromos töltés két test összedörzsölődésekor keletkezik, pl. séta (cipőtalp a talajhoz) vagy jármű vezetése (kerekek az úttesthez) közben. A töltés nagysága néhány faktortól függ: Így a töltés nagyobb alacsony páratartalmú levegőben, mint magas páratartalomnál; nagyobb a szintetikus anyagok esetében, mint természetes anyagoknál (ruházat, padlóburkolat). A következő hozzávetőleges számítást alkalmazva megkapjuk az elektrosztatikus kisüléskor keletkező ideiglenes feszültséget. Egy elektrosztatikus kisülés: érzékelhető V-tól hallható V-tól (csattanás, roppanás) látható V-tól (ívkisülés) A kisülésből származó ideiglenes feszültség akár 10 amper is lehet. Nem veszélyes emberi lényre, mert csupán néhány nanoszekundumig tartanak. 9

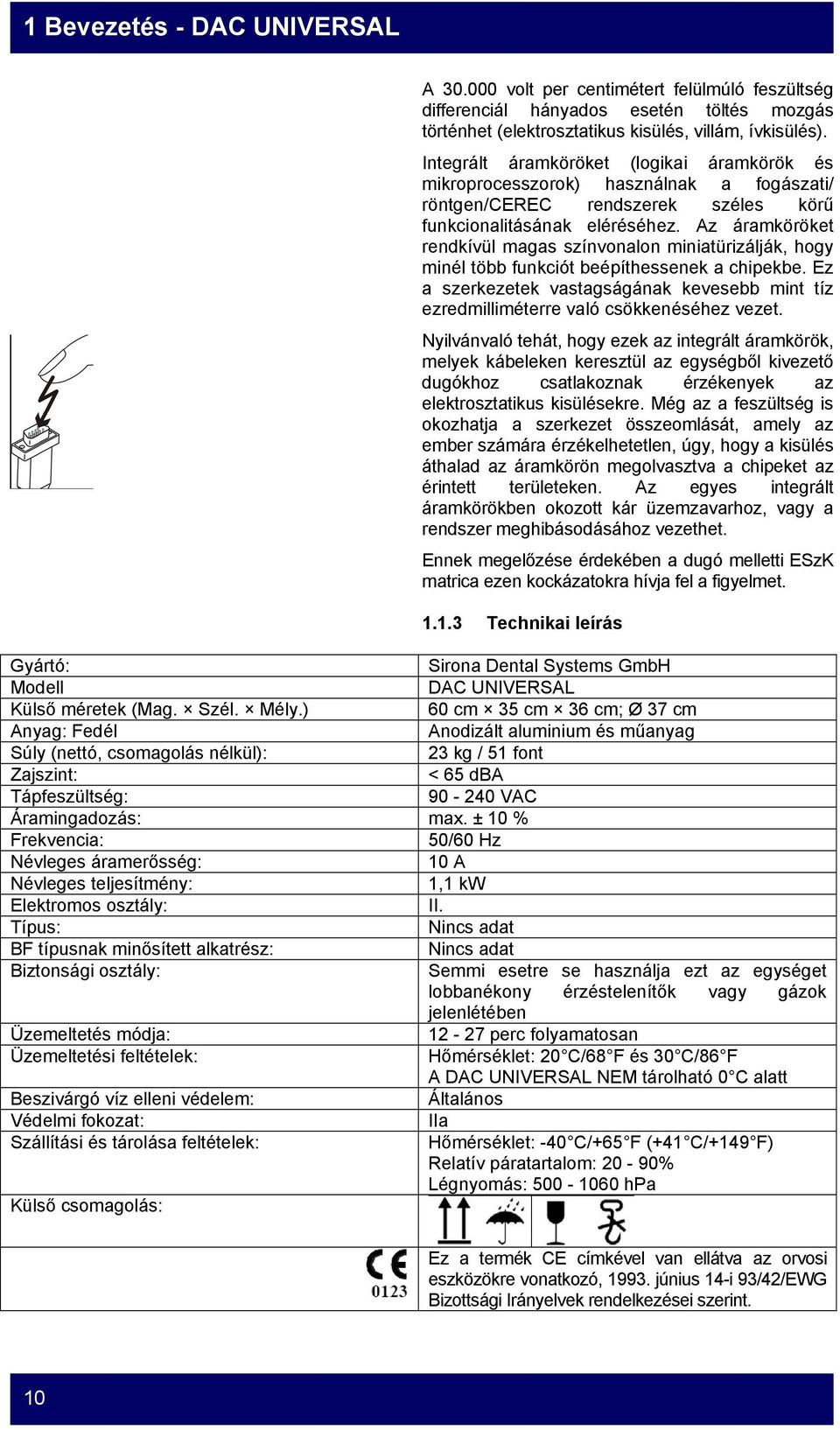

10 1 Bevezetés - DAC UNIVERSAL A volt per centimétert felülmúló feszültség differenciál hányados esetén töltés mozgás történhet (elektrosztatikus kisülés, villám, ívkisülés). Integrált áramköröket (logikai áramkörök és mikroprocesszorok) használnak a fogászati/ röntgen/cerec rendszerek széles körű funkcionalitásának eléréséhez. Az áramköröket rendkívül magas színvonalon miniatürizálják, hogy minél több funkciót beépíthessenek a chipekbe. Ez a szerkezetek vastagságának kevesebb mint tíz ezredmilliméterre való csökkenéséhez vezet. Nyilvánvaló tehát, hogy ezek az integrált áramkörök, melyek kábeleken keresztül az egységből kivezető dugókhoz csatlakoznak érzékenyek az elektrosztatikus kisülésekre. Még az a feszültség is okozhatja a szerkezet összeomlását, amely az ember számára érzékelhetetlen, úgy, hogy a kisülés áthalad az áramkörön megolvasztva a chipeket az érintett területeken. Az egyes integrált áramkörökben okozott kár üzemzavarhoz, vagy a rendszer meghibásodásához vezethet. Ennek megelőzése érdekében a dugó melletti ESzK matrica ezen kockázatokra hívja fel a figyelmet Technikai leírás Gyártó: Sirona Dental Systems GmbH Modell DAC UNIVERSAL Külső méretek (Mag. Szél. Mély.) 60 cm 35 cm 36 cm; Ø 37 cm Anyag: Fedél Anodizált aluminium és műanyag Súly (nettó, csomagolás nélkül): 23 kg / 51 font Zajszint: < 65 dba Tápfeszültség: VAC Áramingadozás: max. ± 10 % Frekvencia: 50/60 Hz Névleges áramerősség: 10 A Névleges teljesítmény: 1,1 kw Elektromos osztály: II. Típus: Nincs adat BF típusnak minősített alkatrész: Nincs adat Biztonsági osztály: Semmi esetre se használja ezt az egységet lobbanékony érzéstelenítők vagy gázok jelenlétében Üzemeltetés módja: perc folyamatosan Üzemeltetési feltételek: Hőmérséklet: 20 C/68 F és 30 C/86 F A DAC UNIVERSAL NEM tárolható 0 C alatt Beszivárgó víz elleni védelem: Általános Védelmi fokozat: IIa Szállítási és tárolása feltételek: Hőmérséklet: -40 C/+65 F (+41 C/+149 F) Relatív páratartalom: 20-90% Légnyomás: hpa Külső csomagolás: Ez a termék CE címkével van ellátva az orvosi eszközökre vonatkozó, június 14-i 93/42/EWG Bizottsági Irányelvek rendelkezései szerint. 10

11 1 Bevezetés - DAC UNIVERSAL Elektromágneses kisugárzás Az egység az alább részletezett elektromágneses környezetben működik. Az egység vásárlójának, vagy felhasználójának biztosítania kell a szükséges környezetet a használathoz. Kisugárzás mértéke Megfelelőség Elektromágneses környezeti előírás RF kisugárzás 1 csoport Az egység RF energiát csak a belső CISPR 11 szerint funkcióihoz használ. Ezért az RF kisugárzás nagyon alacsony és nem okozhat semmilyen interferenciát a közelben lévő elektronikus eszközökben. RF kisugárzás B osztály Az egység bárhol használható, beleértve CISPR 11 szerint a lakókörnyezetet is és bármilyen Harmonikus kisugárzás IEC szerint Nem mérvadó Teljesítmény < 50 W lakáscélú épület elektromos ellátására alkalmas tápegységre csatlakoztatható Feszültség ingadozás / Vibrálás IEC szerint Interferencia védettség teszt Elektrosztatikus kisülés (ESzK) IEC szerint Elektromos átfutás/kirobbanás IEC szerint Roham IEC szerint Feszültség elhajlás, rövid kihagyások és a tápegység variációi IEC szerint Táp frekvencia mágneses tere (50/60 Hz) IEC szerint Nem mérvadó Nincs jelentős vibrálás Interferencia védettség Az egység az alább részletezett elektromágneses környezetben működik. Az egység vásárlójának, vagy felhasználójának biztosítania kell a szükséges környezetet a használathoz. IEC teszt szint Megfelelőségi szint Elektromágneses környezeti előírás ± 6 kv érintkezési kisülés ± 6 kv érintkezési kisülés A padló legyen fából, ± 8 kv levegő kisülés ± 8 kv levegő kisülés betonból, vagy kerámia lapból. Ha a padlót szintetikus anyag fedi, a relatív páratartalom legyen ± 1 kv befelé és kifelé menő vezetékek ± 2 kv tápkábelek ± 1 kv differenciál mód ± 2 kv átlag mód < 5 % U T ½ periódushoz (U T >95% elhajlása) 40 % U T 5 periódushoz (U T 60% elhajlása) 70 % U T 25 periódushoz (U T 30% elhajlása) < 5 % U T 5 másodperchez (U T >95% elhajlása) ± 1 kv befelé és kifelé menő vezetékek ± 2 kv tápkábelek ± 1 kv differenciál mód ± 2 kv átlag mód < 5 % U T ½ periódushoz (U T >95% elhajlása) 40 % U T 5 periódushoz (U T 60% elhajlása) 70 % U T 25 periódushoz (U T 30% elhajlása) < 5 % U T 5 másodperchez (U T >95% elhajlása) legalább 30%. A tápkábel minősége legyen a kereskedelmi, vagy kórházi környezetben használtnak megfelelő A tápkábel minősége legyen a kereskedelmi, vagy kórházi környezetben használtnak megfelelő A tápkábel minősége legyen a kereskedelmi, vagy kórházi környezetben használtnak megfelelő Ha a felhasználó áramszünet után továbbra is működtetni akarja az egységet, ajánlott az egységet szünetmentes tápba, vagy akkumulátorra csatlakoztatni. 3 A/m 3 A/m A táp frekvenciájának mágneses terének a tipikus kereskedelmi vagy kórházi használatnak megfelelő szinten kell lennie. Megjegyzés: az U T a teszt szint alkalmazását megelőző váltóáram tápfeszültsége. 11

12 1 Bevezetés - DAC UNIVERSAL Interferencia védettség teszt Irányított RF interferencia IEC Sugárzott RF interferencia IEC IEC teszt szint Megfelelőségi szint Elektromágneses környezeti előírás Hordozható és mobil rádiós felszerelés nem használható az ajánlott üzemi távolságon belül az egység és annak kábelei közelében, melyet a releváns erőátviteli frekvenciára alkalmazott egyenletből számítottak ki. Ajánlott üzemi távolság: 3V eff 3V eff d=[1,2] P 150 khz - 80 MHz 1 3V/m 3V eff d=[1,2] P 80 MHz MHz 1 80 MHz MHz 3V/m 3V eff d=[2,3] P 800 MHz - 2,5 GHz MHz - 2,5 GHz ahol a P a transzmitternek a gyártó által meghatározott névleges teljesítménye wattban (W) és a d az ajánlott üzemi távolság méterben (m) A fix RF transzmitter térerőssége, melyet egy elektromágneses tanulmányban határoznak meg 2, mindenegyes frekvencia tartomány kevesebb kell legyen, mint a megfelelőségi szint 3. Az alábbi jelet viselő készülékek közelében interferencia léphet fel: 1. A magasabb frekvencia tartományba 80 MHz és 800 MHz tartozik. 2. A fix transzmitter térerősségét, mint például a rádiótelefonok (elemes/vezeték nélküli) és földi mobil rádiók, amatőr rádiók, AM és FM rádió adás és TV adás, nem lehet előre pontosan kiszámítani. A helyszín előzetes felmérése ajánlott, amellyel meghatározható az állandó HF transzmitter egységekből származó elektromágneses környezet. Ha a mért térerősség az egység környezetében meghaladja az elfogadható RF megfelelősségi szintet, az egység normál működését ellenőrizni kell. Ha szokatlan működési effektusok lépnek fel, további intézkedések válhatnak szükségessé, mint például az egység átforgatása, vagy áthelyezése. 3. A 150 khz - 80 MHz frekvencia tartomány felett a térerősségnek kevesebbnek kell lennie, mint 3V/m 12

13 1 Bevezetés - DAC UNIVERSAL Üzemi távolságok Ajánlott üzemi távolságok a hordozható és mobil HF kommunikációs eszközök és az egység közt Az egység olyan elektromágneses környezetben üzemeltethető, ahol a sugárzott RF interferencia ellenőrzés alatt áll. Az egység vásárlója, vagy felhasználója megelőzheti az elektromágneses interferenicát a hordozható és/vagy mobil HF kommunikációs eszközök (transzmitterek) és az egység közti minimum távolságok betartásával. Ezek az értékek az alábbiak szerint változhtnak a vonatkozó kommunikációs eszközök teljesítményéhez mérten: Névleges transzmitter Üzemi távolságok a transzmitter frekvenciájához mérten (m) teljesítmény (W) 150 khz - 80 MHz 80 MHz MHz 800 MHz - 2,5 GHz d=[1,2] P d=[1,2] P d=[2,3] P 0,01 0,12 0,12 0,23 0,1 0,38 0,38 0,73 1 1,2 1,2 2,3 10 3,8 3,8 7, Azon transzmitterek, melyeknek a névleges teljesítménye nincs a táblázatban felsorolva, az ajánlott üzemi távolsága méterben (m) a vonatkozó oszlopban szereplő egyenlet segítségével kiszámítható, ahol a P a transzmitternek a gyártó által meghatározott maximális névleges teljesítménye wattban (W) megadva Megjegyzés 1 A magasabb frekvencia tartományba 80 MHz és 800 MHz tartozik Megjegyzés 2 Lehetséges, hogy ez az irányelv nem alkalmazható minden esetre. Az elektromágneses hullámok terjedését befolyásolja az épületek, tárgyak és személyek elnyelő és visszaverő képessége. 1.2 Működés Az EN szabvány szerint a DAC UNIVERSAL S osztályú autoklávnak minősül a kosárba beleillő kézidarabok, turbinák és merev eszközök számára. A DAC UNIVERSAL automatikusan tisztítja, olajozza és sterilizálja a turbinákat, egyenes- és könyökdarabokat (a következőkben megnevezett eszközöket). 13

14 1 Bevezetés - DAC UNIVERSAL Kb. 12 perc alatt 6 kézidarab kerül tisztításra, olajozásra és sterilizálásra, és a lehűlés után azonnal használatba vehető állapotba. A kosár (kiegészítő felszerelés) megrendelhető merev kézidarabok öblítéséhez és sterilizálásához. A DAC UNIVERSAL csökkenti a keresztszennyeződés kockázatát és biztosítja a kézidarabok optimális szervizelését. A kézidarabok és turbinák maximális hossza Az adapter fedélen az adapterek száma pontokkal jelölésre került, amely az adapterek pozíció számát szimbolizálja az adapter fedélen. Az 1-es számú helyen a kézidarab nem lehet hosszabb 145 mm/5,71 colnál (a kézidarab és az adapter teljes hossza). A 2-6 számú helyen a maximális hossz 160 mm/6,30 col (a kézidarab és az adapter teljes hossza) lehet. A DAC UNIVERSAL autokláv egy abszolút nyomásérzékelőt tartalmaz, ami ellentéte a relatív nyomásérzékelőnek. Az abszolút nyomásérzékelő azt jelenti, hogy a kijelzőn (2. Függelék 1. pontja) megjelenített nyomás érték a környezet nyomásának megfelelő, ha a kosár nyitva van. Ha az autokláv bekapcsolt állapotban van, de inaktív, a kijelzőn megjelenített nyomás érték mindig kb. 1 bar/14,5 psi körül lesz tengerszintben. Magas légnyomású környezetben a nyomás kb. 1,03 bar, alacsony légnyomású környezetben pedig kb. 0,98 bar lesz. Továbbá az abszolút nyomásérzékelő azt jelenti, hogy az autokláv tengerszint feletti nagy magasságokban is elhelyezhető (tehát hegyi környezetben) nyomáskülönbségből eredő hibák előfordulása nélkül (tehát az autokláv hozzáigazodik a környezet légnyomásához). 1.3 Tisztítás A kézidarabok belülről és kívülről is tisztításra kerülnek. Ha kosarat használ a merev kézidarabokhoz, azok csak külsőleg kerülnek megtisztításra. Belső tisztítás A belső tisztítás biztosítja a kézidarabok spray csatornáinak tisztaságát. A kézidarabok tisztítása a belső csatornák vízzel való átmosással és levegővel való átfújással történik, így biztosítva, hogy ne maradhasson szennyeződés a csatornákban. A belső spray csatornák 4 alkalommal kerülnek átmosásra a belső tisztítás során. 14

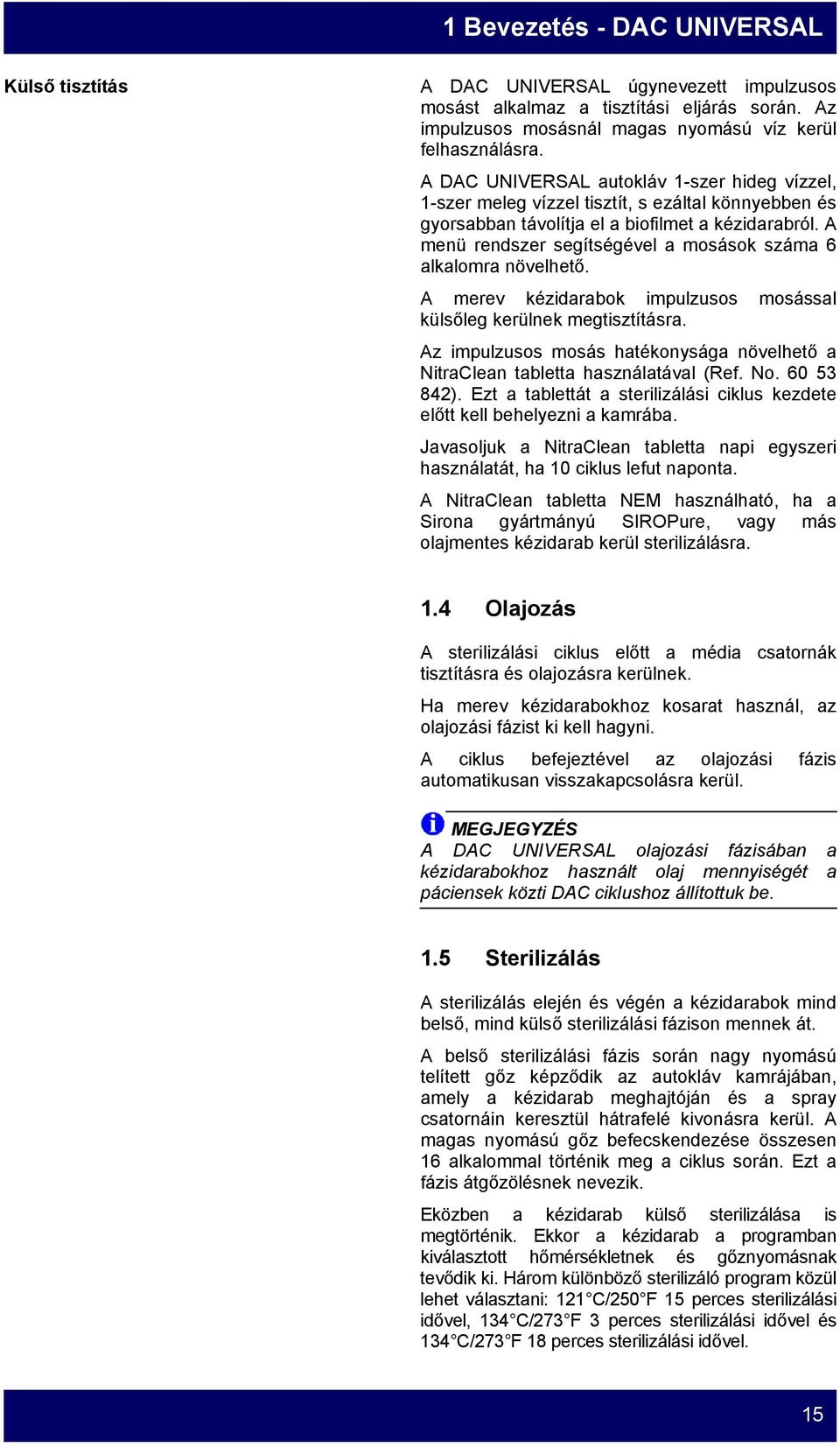

15 1 Bevezetés - DAC UNIVERSAL Külső tisztítás A DAC UNIVERSAL úgynevezett impulzusos mosást alkalmaz a tisztítási eljárás során. Az impulzusos mosásnál magas nyomású víz kerül felhasználásra. A DAC UNIVERSAL autokláv 1-szer hideg vízzel, 1-szer meleg vízzel tisztít, s ezáltal könnyebben és gyorsabban távolítja el a biofilmet a kézidarabról. A menü rendszer segítségével a mosások száma 6 alkalomra növelhető. A merev kézidarabok impulzusos mosással külsőleg kerülnek megtisztításra. Az impulzusos mosás hatékonysága növelhető a NitraClean tabletta használatával (Ref. No ). Ezt a tablettát a sterilizálási ciklus kezdete előtt kell behelyezni a kamrába. Javasoljuk a NitraClean tabletta napi egyszeri használatát, ha 10 ciklus lefut naponta. A NitraClean tabletta NEM használható, ha a Sirona gyártmányú SIROPure, vagy más olajmentes kézidarab kerül sterilizálásra. 1.4 Olajozás A sterilizálási ciklus előtt a média csatornák tisztításra és olajozásra kerülnek. Ha merev kézidarabokhoz kosarat használ, az olajozási fázist ki kell hagyni. A ciklus befejeztével az olajozási fázis automatikusan visszakapcsolásra kerül. MEGJEGYZÉS A DAC UNIVERSAL olajozási fázisában a kézidarabokhoz használt olaj mennyiségét a páciensek közti DAC ciklushoz állítottuk be. 1.5 Sterilizálás A sterilizálás elején és végén a kézidarabok mind belső, mind külső sterilizálási fázison mennek át. A belső sterilizálási fázis során nagy nyomású telített gőz képződik az autokláv kamrájában, amely a kézidarab meghajtóján és a spray csatornáin keresztül hátrafelé kivonásra kerül. A magas nyomású gőz befecskendezése összesen 16 alkalommal történik meg a ciklus során. Ezt a fázis átgőzölésnek nevezik. Eközben a kézidarab külső sterilizálása is megtörténik. Ekkor a kézidarab a programban kiválasztott hőmérsékletnek és gőznyomásnak tevődik ki. Három különböző sterilizáló program közül lehet választani: 121 C/250 F 15 perces sterilizálási idővel, 134 C/273 F 3 perces sterilizálási idővel és 134 C/273 F 18 perces sterilizálási idővel. 15

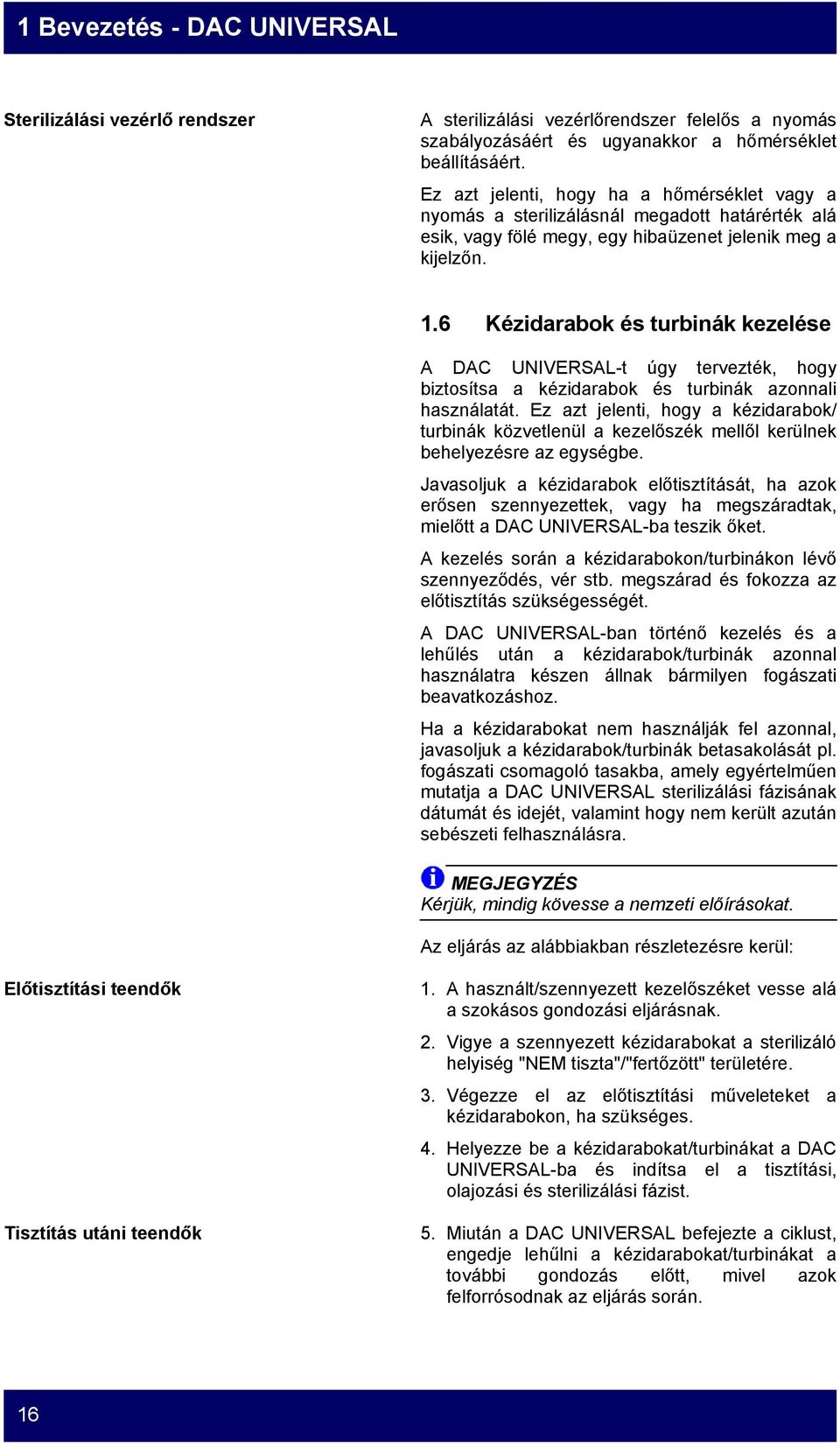

16 1 Bevezetés - DAC UNIVERSAL Sterilizálási vezérlő rendszer A sterilizálási vezérlőrendszer felelős a nyomás szabályozásáért és ugyanakkor a hőmérséklet beállításáért. Ez azt jelenti, hogy ha a hőmérséklet vagy a nyomás a sterilizálásnál megadott határérték alá esik, vagy fölé megy, egy hibaüzenet jelenik meg a kijelzőn. 1.6 Kézidarabok és turbinák kezelése A DAC UNIVERSAL-t úgy tervezték, hogy biztosítsa a kézidarabok és turbinák azonnali használatát. Ez azt jelenti, hogy a kézidarabok/ turbinák közvetlenül a kezelőszék mellől kerülnek behelyezésre az egységbe. Javasoljuk a kézidarabok előtisztítását, ha azok erősen szennyezettek, vagy ha megszáradtak, mielőtt a DAC UNIVERSAL-ba teszik őket. A kezelés során a kézidarabokon/turbinákon lévő szennyeződés, vér stb. megszárad és fokozza az előtisztítás szükségességét. A DAC UNIVERSAL-ban történő kezelés és a lehűlés után a kézidarabok/turbinák azonnal használatra készen állnak bármilyen fogászati beavatkozáshoz. Ha a kézidarabokat nem használják fel azonnal, javasoljuk a kézidarabok/turbinák betasakolását pl. fogászati csomagoló tasakba, amely egyértelműen mutatja a DAC UNIVERSAL sterilizálási fázisának dátumát és idejét, valamint hogy nem került azután sebészeti felhasználásra. MEGJEGYZÉS Kérjük, mindig kövesse a nemzeti előírásokat. Az eljárás az alábbiakban részletezésre kerül: Előtisztítási teendők Tisztítás utáni teendők 1. A használt/szennyezett kezelőszéket vesse alá a szokásos gondozási eljárásnak. 2. Vigye a szennyezett kézidarabokat a sterilizáló helyiség "NEM tiszta"/"fertőzött" területére. 3. Végezze el az előtisztítási műveleteket a kézidarabokon, ha szükséges. 4. Helyezze be a kézidarabokat/turbinákat a DAC UNIVERSAL-ba és indítsa el a tisztítási, olajozási és sterilizálási fázist. 5. Miután a DAC UNIVERSAL befejezte a ciklust, engedje lehűlni a kézidarabokat/turbinákat a további gondozás előtt, mivel azok felforrósodnak az eljárás során. 16

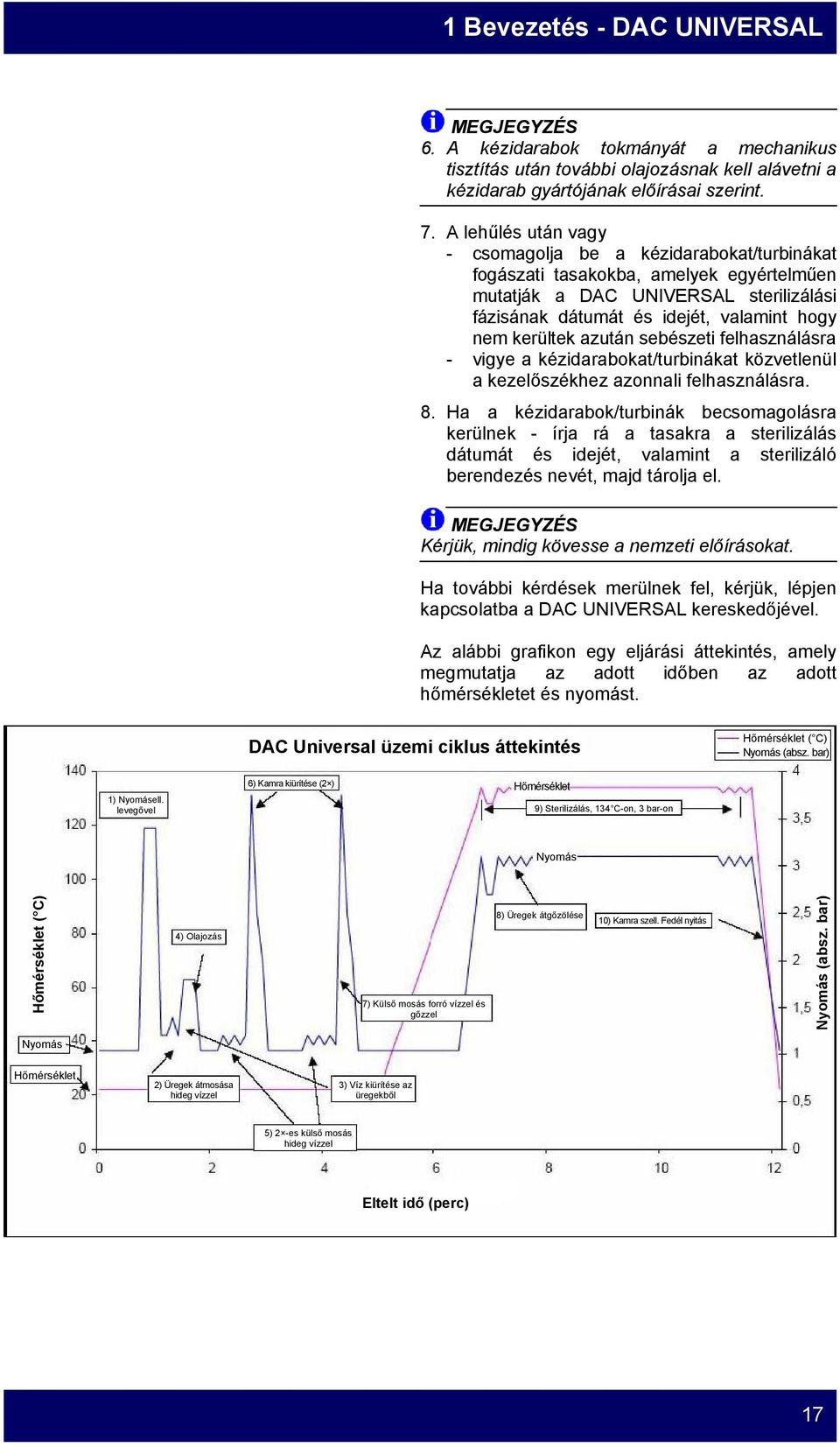

17 1 Bevezetés - DAC UNIVERSAL MEGJEGYZÉS 6. A kézidarabok tokmányát a mechanikus tisztítás után további olajozásnak kell alávetni a kézidarab gyártójának előírásai szerint. 7. A lehűlés után vagy - csomagolja be a kézidarabokat/turbinákat fogászati tasakokba, amelyek egyértelműen mutatják a DAC UNIVERSAL sterilizálási fázisának dátumát és idejét, valamint hogy nem kerültek azután sebészeti felhasználásra - vigye a kézidarabokat/turbinákat közvetlenül a kezelőszékhez azonnali felhasználásra. 8. Ha a kézidarabok/turbinák becsomagolásra kerülnek - írja rá a tasakra a sterilizálás dátumát és idejét, valamint a sterilizáló berendezés nevét, majd tárolja el. MEGJEGYZÉS Kérjük, mindig kövesse a nemzeti előírásokat. Ha további kérdések merülnek fel, kérjük, lépjen kapcsolatba a DAC UNIVERSAL kereskedőjével. Az alábbi grafikon egy eljárási áttekintés, amely megmutatja az adott időben az adott hőmérsékletet és nyomást. DAC Universal üzemi ciklus áttekintés Hőmérséklet ( C) Nyomás (absz. bar) 1) Nyomásell. levegővel 6) Kamra kiürítése (2 ) Hőmérséklet 9) Sterilizálás, 134 C-on, 3 bar-on Nyomás Hőmérséklet ( C) 4) Olajozás 7) Külső mosás forró vízzel és gőzzel 8) Üregek átgőzölése 10) Kamra szell. Fedél nyitás Nyomás (absz. bar) Nyomás Hőmérséklet 2) Üregek átmosása hideg vízzel 3) Víz kiürítése az üregekből 5) 2 -es külső mosás hideg vízzel Eltelt idő (perc) 17

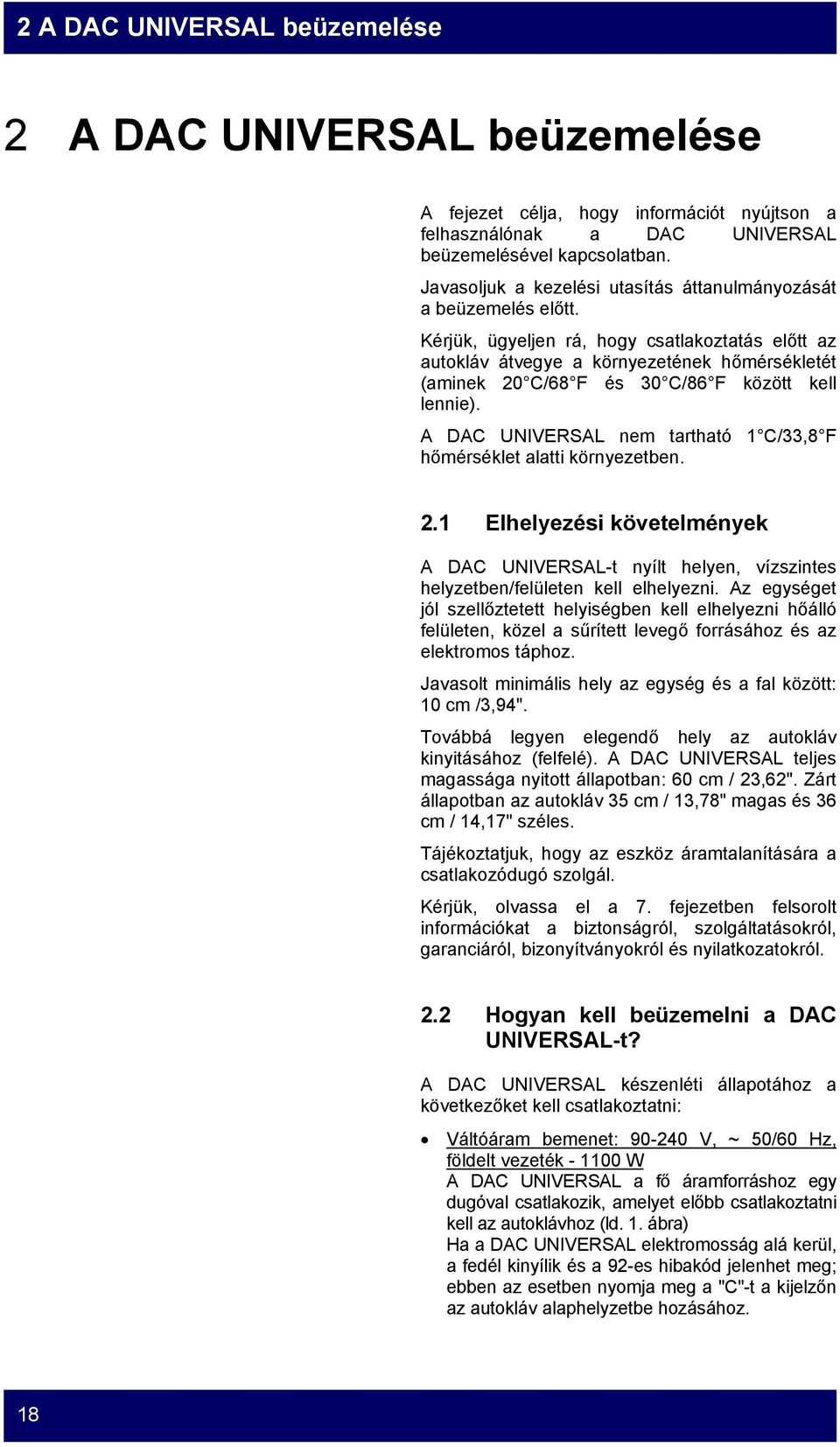

18 2 A DAC UNIVERSAL beüzemelése 2 A DAC UNIVERSAL beüzemelése A fejezet célja, hogy információt nyújtson a felhasználónak a DAC UNIVERSAL beüzemelésével kapcsolatban. Javasoljuk a kezelési utasítás áttanulmányozását a beüzemelés előtt. Kérjük, ügyeljen rá, hogy csatlakoztatás előtt az autokláv átvegye a környezetének hőmérsékletét (aminek 20 C/68 F és 30 C/86 F között kell lennie). A DAC UNIVERSAL nem tartható 1 C/33,8 F hőmérséklet alatti környezetben. 2.1 Elhelyezési követelmények A DAC UNIVERSAL-t nyílt helyen, vízszintes helyzetben/felületen kell elhelyezni. Az egységet jól szellőztetett helyiségben kell elhelyezni hőálló felületen, közel a sűrített levegő forrásához és az elektromos táphoz. Javasolt minimális hely az egység és a fal között: 10 cm /3,94". Továbbá legyen elegendő hely az autokláv kinyitásához (felfelé). A DAC UNIVERSAL teljes magassága nyitott állapotban: 60 cm / 23,62". Zárt állapotban az autokláv 35 cm / 13,78" magas és 36 cm / 14,17" széles. Tájékoztatjuk, hogy az eszköz áramtalanítására a csatlakozódugó szolgál. Kérjük, olvassa el a 7. fejezetben felsorolt információkat a biztonságról, szolgáltatásokról, garanciáról, bizonyítványokról és nyilatkozatokról. 2.2 Hogyan kell beüzemelni a DAC UNIVERSAL-t? A DAC UNIVERSAL készenléti állapotához a következőket kell csatlakoztatni: Váltóáram bemenet: V, ~ 50/60 Hz, földelt vezeték W A DAC UNIVERSAL a fő áramforráshoz egy dugóval csatlakozik, amelyet előbb csatlakoztatni kell az autoklávhoz (ld. 1. ábra) Ha a DAC UNIVERSAL elektromosság alá kerül, a fedél kinyílik és a 92-es hibakód jelenhet meg; ebben az esetben nyomja meg a "C"-t a kijelzőn az autokláv alaphelyzetbe hozásához. 18

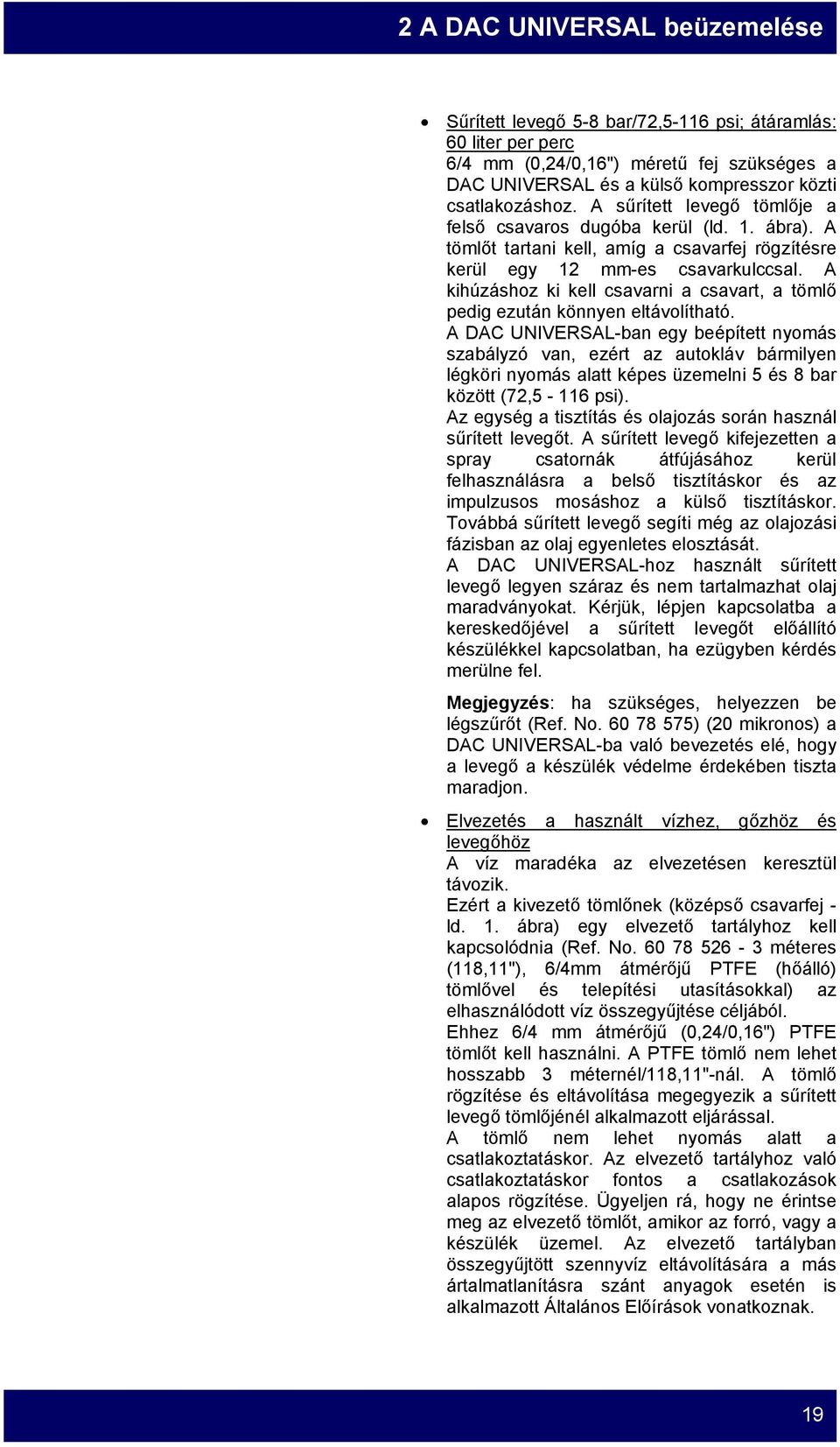

19 2 A DAC UNIVERSAL beüzemelése Sűrített levegő 5-8 bar/72,5-116 psi; átáramlás: 60 liter per perc 6/4 mm (0,24/0,16") méretű fej szükséges a DAC UNIVERSAL és a külső kompresszor közti csatlakozáshoz. A sűrített levegő tömlője a felső csavaros dugóba kerül (ld. 1. ábra). A tömlőt tartani kell, amíg a csavarfej rögzítésre kerül egy 12 mm-es csavarkulccsal. A kihúzáshoz ki kell csavarni a csavart, a tömlő pedig ezután könnyen eltávolítható. A DAC UNIVERSAL-ban egy beépített nyomás szabályzó van, ezért az autokláv bármilyen légköri nyomás alatt képes üzemelni 5 és 8 bar között (72,5-116 psi). Az egység a tisztítás és olajozás során használ sűrített levegőt. A sűrített levegő kifejezetten a spray csatornák átfújásához kerül felhasználásra a belső tisztításkor és az impulzusos mosáshoz a külső tisztításkor. Továbbá sűrített levegő segíti még az olajozási fázisban az olaj egyenletes elosztását. A DAC UNIVERSAL-hoz használt sűrített levegő legyen száraz és nem tartalmazhat olaj maradványokat. Kérjük, lépjen kapcsolatba a kereskedőjével a sűrített levegőt előállító készülékkel kapcsolatban, ha ezügyben kérdés merülne fel. Megjegyzés: ha szükséges, helyezzen be légszűrőt (Ref. No ) (20 mikronos) a DAC UNIVERSAL-ba való bevezetés elé, hogy a levegő a készülék védelme érdekében tiszta maradjon. Elvezetés a használt vízhez, gőzhöz és levegőhöz A víz maradéka az elvezetésen keresztül távozik. Ezért a kivezető tömlőnek (középső csavarfej - ld. 1. ábra) egy elvezető tartályhoz kell kapcsolódnia (Ref. No méteres (118,11"), 6/4mm átmérőjű PTFE (hőálló) tömlővel és telepítési utasításokkal) az elhasználódott víz összegyűjtése céljából. Ehhez 6/4 mm átmérőjű (0,24/0,16") PTFE tömlőt kell használni. A PTFE tömlő nem lehet hosszabb 3 méternél/118,11"-nál. A tömlő rögzítése és eltávolítása megegyezik a sűrített levegő tömlőjénél alkalmazott eljárással. A tömlő nem lehet nyomás alatt a csatlakoztatáskor. Az elvezető tartályhoz való csatlakoztatáskor fontos a csatlakozások alapos rögzítése. Ügyeljen rá, hogy ne érintse meg az elvezető tömlőt, amikor az forró, vagy a készülék üzemel. Az elvezető tartályban összegyűjtött szennyvíz eltávolítására a más ártalmatlanításra szánt anyagok esetén is alkalmazott Általános Előírások vonatkoznak. 19

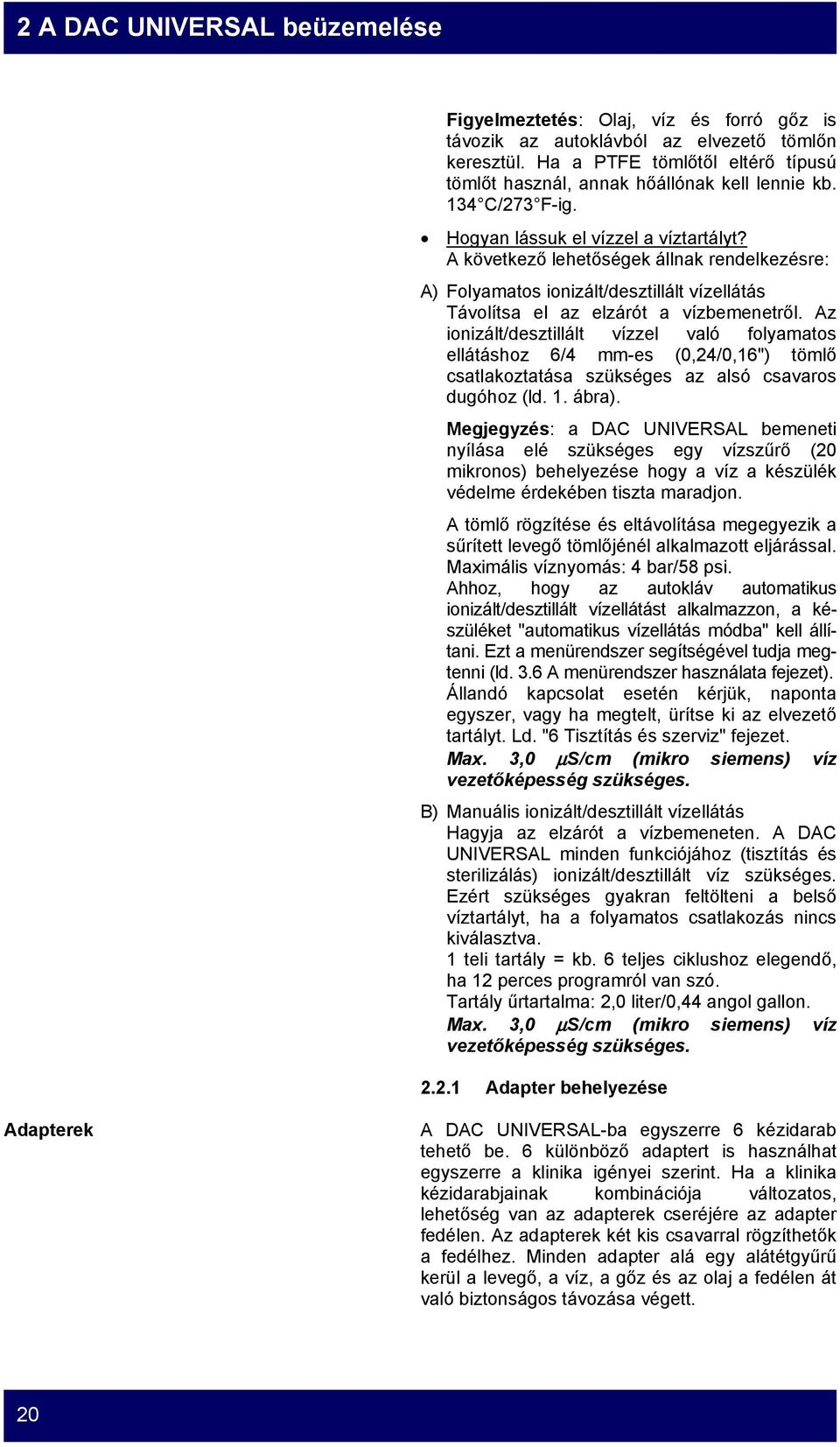

20 2 A DAC UNIVERSAL beüzemelése Figyelmeztetés: Olaj, víz és forró gőz is távozik az autoklávból az elvezető tömlőn keresztül. Ha a PTFE tömlőtől eltérő típusú tömlőt használ, annak hőállónak kell lennie kb. 134 C/273 F-ig. Hogyan lássuk el vízzel a víztartályt? A következő lehetőségek állnak rendelkezésre: A) Folyamatos ionizált/desztillált vízellátás Távolítsa el az elzárót a vízbemenetről. Az ionizált/desztillált vízzel való folyamatos ellátáshoz 6/4 mm-es (0,24/0,16") tömlő csatlakoztatása szükséges az alsó csavaros dugóhoz (ld. 1. ábra). Megjegyzés: a DAC UNIVERSAL bemeneti nyílása elé szükséges egy vízszűrő (20 mikronos) behelyezése hogy a víz a készülék védelme érdekében tiszta maradjon. A tömlő rögzítése és eltávolítása megegyezik a sűrített levegő tömlőjénél alkalmazott eljárással. Maximális víznyomás: 4 bar/58 psi. Ahhoz, hogy az autokláv automatikus ionizált/desztillált vízellátást alkalmazzon, a készüléket "automatikus vízellátás módba" kell állítani. Ezt a menürendszer segítségével tudja megtenni (ld. 3.6 A menürendszer használata fejezet). Állandó kapcsolat esetén kérjük, naponta egyszer, vagy ha megtelt, ürítse ki az elvezető tartályt. Ld. "6 Tisztítás és szerviz" fejezet. Max. 3,0 μs/cm (mikro siemens) víz vezetőképesség szükséges. B) Manuális ionizált/desztillált vízellátás Hagyja az elzárót a vízbemeneten. A DAC UNIVERSAL minden funkciójához (tisztítás és sterilizálás) ionizált/desztillált víz szükséges. Ezért szükséges gyakran feltölteni a belső víztartályt, ha a folyamatos csatlakozás nincs kiválasztva. 1 teli tartály = kb. 6 teljes ciklushoz elegendő, ha 12 perces programról van szó. Tartály űrtartalma: 2,0 liter/0,44 angol gallon. Max. 3,0 μs/cm (mikro siemens) víz vezetőképesség szükséges Adapter behelyezése Adapterek A DAC UNIVERSAL-ba egyszerre 6 kézidarab tehető be. 6 különböző adaptert is használhat egyszerre a klinika igényei szerint. Ha a klinika kézidarabjainak kombinációja változatos, lehetőség van az adapterek cseréjére az adapter fedélen. Az adapterek két kis csavarral rögzíthetők a fedélhez. Minden adapter alá egy alátétgyűrű kerül a levegő, a víz, a gőz és az olaj a fedélen át való biztonságos távozása végett. 20

21 2 A DAC UNIVERSAL beüzemelése Kézidarabok és turbinák maximális hossza Az adapter fedélen az adapterek száma pontokkal jelölésre került, amely az adapterek pozíció számát szimbolizálja az adapter fedélen. Az 1-es számú helyen a kézidarab nem lehet hosszabb 145 mm/5,71 colnál (a kézidarab és az adapter teljes hossza). A 2-6 számú helyen a maximális hossz 160 mm/6,30 col (a kézidarab és az adapter teljes hossza) lehet. Adapterek elhelyezése a fedélen 1. Helyezze a mellékelt alátétet a fedélre úgy, hogy az a menet, a meghajtó és a spray csatornák nyílása körül legyen. Megjegyzés: kérjük, az adapterrel együtt kiszállított csavarokat használja. 2. Csatlakoztassa az adaptert a fedélhez a két mellékelt csavarral. Használja az egységhez mellékelt 1½-es imbuszkulcsot a csavarok meghúzásához, miközben az adaptert a fedélhez szorítja. Kép 1. Kép 2. Kérjük tekintse meg a rendelhető adapterek listáját: Ref. No. Megnevezés Kiegészítő kézidarab gyorscsatlakozós adapter, E-típusú Kiegészítő KaVo turbina adapter Kiegészítő KaVo kézidarab fej adapter Kiegészítő W&H turbina adapter Kiegészítő W&H turbina adapter - csak TA-98LW/96LW gyorsítókhoz! Kiegészítő Sirona turbina adapter Kiegészítő Sirona TE & T1 Classic kézidarab adapter Kiegészítő Bien Air turbina adapter Kiegészítő Castellini turbina adapter Kiegészítő NSK turbina adapter Kiegészítő NSK VIP II/ Pana QD adapter Kiegészítő Lares turbina adapter Kiegészítő Midwest adapter (4, 5, 6 lyukas Midwest csatlakozógyűrűs kézidarabhoz) Kiegészítő Midwest adapter rögzített végű (4, 5, 6 lyukas Midwest rögzített végű kézidarabhoz) Kiegészítő Borden 2/3 lyukas adapter (rögzített végű) Kiegészítő Midwest XGT/Stylus turbina adapter Kiegészítő STAR Swivel adapter 21

22 2 A DAC UNIVERSAL beüzemelése Ref. No. Megnevezés Kiegészítő STAR csatlakozó adapter Kiegészítő Midwest adapter Rhino/Shorty-hoz Kiegészítő Morita (PAR-DI) turbina adapter Kiegészítő Morita (PAR-O) turbina adapter Kiegészítő Yoshida turbina adapter Kiegészítő OSADA OFJ-MZL turbina adapter Kiegészítő Micro Mega turbina adapter Kiegészítő EMS depurátor Minden adapter egy kis alátéttel és 2 rögzítő csavarral kerül kiszállításra. Megjegyzés: Sirona TE adapter használatakor (Ref. No ) a legkisebb erőfeszítés nélkül helyezze rá az adapterre a kézidarabot. A kézidarab könnyen rámegy az adapterre. Ha ez nem így van, akkor a kézidarab valószínűleg sérült. A Sirona Dental Systems GmbH garanciája nem vonatkozik az így megsérült kézidarabokra. Kérjük, mindig kezelje a gyártó által kibocsátott kezelési útmutatóban leírtak szerint a kézidarabokat A DAC UNIVERSAL csatlakoztatása egy nyomtatóhoz A DAC UNIVERSAL egységhez csatlakoztatható egy nyomtató is az autokláv jelentéseinek kinyomtatása céljából (kiegészítő felszerelés). Kérjük, olvassa el az 5. Jelentések fejezetet. Nyomtató csatlakozás Táp csatlakozás V - 50/60 Hz Levegő bemenet - sűrített levegő csatlakozás Elvezető szűrő A kamrából való távozás után a víz ezen a szűrőn keresztül távozik. A szűrőt hetente kell tisztítani és 4 hetente cserélni (ha napi 10 ciklus fut le). Ld. 6. Tisztítás és szerviz Elvezető kimenet - elvezető tartály csatlakozás Víz bemenet - ionizált/ desztillált víz csatlakozás - opcionális 22

23 2 A DAC UNIVERSAL beüzemelése 2.3 Az autokláv használatba vétele előtt - fontos! Mielőtt kézbe veszi az autoklávot, kérjük legyen óvatos, mert a készülék kb. 23 kg / 51 font. Ezért a készülék megemelésekor használjon a gép súlyának megfelelő emelési technikát. A kezelésről további információkat a 6. fejezetben talál. Megjegyzés: A DAC UNIVERSAL alja forró lehet. Az egység használatba vételéhez tegye meg a következő lépéseket (1-6.): 1. Csatlakoztassa a készüléket a tápegységhez. Az autokláv által maximálisan felvett teljesítmény 1100 Watt a ciklus alatt. A tápegység szempontjából beüzemelési kategóriája II. 2. A DAC UNIVERSAL elindítása: (Kérjük, olvassa el a 3. fejezetet további eligazításért). A készülék bekapcsolása vagy készenléti állapotba hozása a tápkábel elektromos aljzatba történő csatlakoztatásával lehetséges. 3. A DAC UNIVERSAL kikapcsolása: Nyomja meg a törlés gombot 2 másodpercnél hosszabb ideig, ekkor a készülék készenléti üzemmódba vált. A készenléti üzemmódból való kiléptetéshez nyomja meg az Indítás gombot. Vagy, ha úgy kívánja, húzza ki a tápkábelt az elektromos aljzatból, s ekkor a DAC UNIVERSAL teljesen kikapcsol. 4. Az olaj flakon behelyezése és cseréje Az egységben kiszállításkor még nincs olaj flakon. Ahhoz, hogy az autokláv már az első alkalommal is tudjon olajozni, az olaj flakont be kell helyezni az egységbe és olajat kell juttatni a vezetékekbe manuális vezérléssel - ld. 6. fejezet. Az olaj flakon kb. 0,2 liter/0,043 UK gallon olajat tartalmazhat. A DAC UNIVERSAL max. 1 ml./0,00022 UK gallon olajat használ fel egy ciklus alatt, s így egy tartálynyi olaj kb. 250 ciklushoz elegendő. Az olaj betöltésekor, használatakor és eltávolításakor semmilyen toxikus, ártalmas vagy veszélyes gáz nem termelődik. Az olaj közvetlenül a DAC UNIVERSAL olaj tartályába kerül. Az olaj flakon behelyezésekor tartson be minden kezelési utasítást és általános biztonsági előírást. Az olajat NE töltse be nyílt láng környezetében. Az olaj tárolása és betöltése 50 C/122 F hőmérséklet alatt történjen. A kenőanyag betöltésekor, használatakor és ártalmatlanításakor vegye figyelembe a vonatkozó figyelmeztetéseket. 23
