FordAlkatrészek Műszaki adatkönyv 01/2010. Feel the difference

Átírás

1 FordAlkatrészek Műszaki adatkönyv 01/2010 FordAlkatrészek Feel the difference

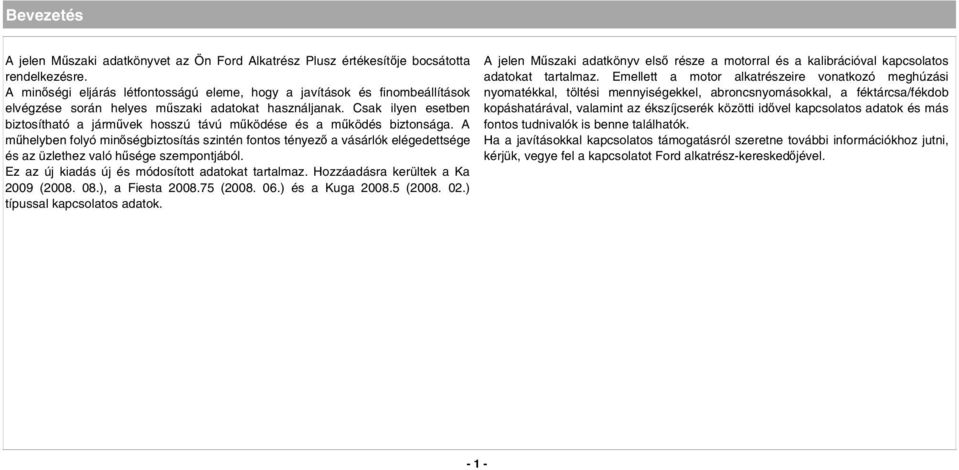

2 Bevezetés A jelen Műszaki adatkönyvet az Ön Ford Alkatrész Plusz értékesítője bocsátotta rendelkezésre. A minőségi eljárás létfontosságú eleme, hogy a javítások és finombeállítások elvégzése során helyes műszaki adatokat használjanak. Csak ilyen esetben biztosítható a járművek hosszú távú működése és a működés biztonsága. A műhelyben folyó minőségbiztosítás szintén fontos tényező a vásárlók elégedettsége és az üzlethez való hűsége szempontjából. Ez az új kiadás új és módosított adatokat tartalmaz. Hozzáadásra kerültek a Ka 2009 ( ), a Fiesta ( ) és a Kuga ( ) típussal kapcsolatos adatok. A jelen Műszaki adatkönyv első része a motorral és a kalibrációval kapcsolatos adatokat tartalmaz. Emellett a motor alkatrészeire vonatkozó meghúzási nyomatékkal, töltési mennyiségekkel, abroncsnyomásokkal, a féktárcsa/fékdob kopáshatárával, valamint az ékszíjcserék közötti idővel kapcsolatos adatok és más fontos tudnivalók is benne találhatók. Ha a javításokkal kapcsolatos támogatásról szeretne további információkhoz jutni, kérjük, vegye fel a kapcsolatot Ford alkatrészkereskedőjével. 1

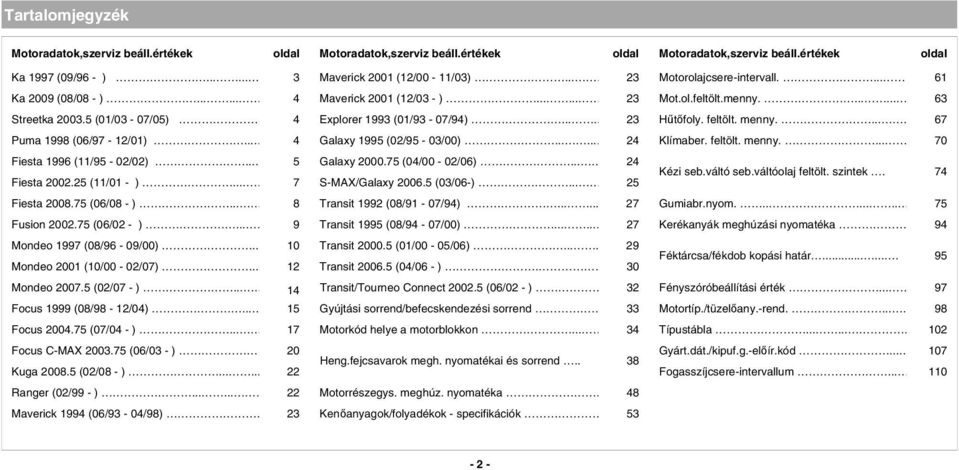

3 Tartalomjegyzék Motoradatok,szerviz beáll.értékek oldal Motoradatok,szerviz beáll.értékek oldal Motoradatok,szerviz beáll.értékek oldal Ka 1997 (09/96 ) Maverick 2001 (12/00 11/03) Motorolajcsereintervall Ka 2009 (08/08 ) Maverick 2001 (12/03 ) Mot.ol.feltölt.menny Streetka (01/03 07/05) 4 Explorer 1993 (01/93 07/94) Hűtőfoly. feltölt. menny Puma 1998 (06/97 12/01)... 4 Galaxy 1995 (02/95 03/00) Klímaber. feltölt. menny Fiesta 1996 (11/95 02/02)... 5 Galaxy (04/00 02/06) Kézi seb.váltó seb.váltóolaj feltölt. szintek. 74 Fiesta (11/01 )... 7 SMAX/Galaxy (03/06) Fiesta (06/08 )... 8 Transit 1992 (08/91 07/94) Gumiabr.nyom Fusion (06/02 )... 9 Transit 1995 (08/94 07/00) Kerékanyák meghúzási nyomatéka 94 Mondeo 1997 (08/96 09/00).. 10 Transit (01/00 05/06) Féktárcsa/fékdob kopási határ Mondeo 2001 (10/00 02/ Transit (04/06 ). 30 Mondeo (02/07 ) Transit/Tourneo Connect (06/02 ) 32 Fényszóróbeállítási érték Focus 1999 (08/98 12/04) Gyújtási sorrend/befecskendezési sorrend 33 Motortíp./tüzelőany.rend Focus (07/04 ) Motorkód helye a motorblokkon Típustábla Focus CMAX (06/03 ) 20 Gyárt.dát./kipuf.g.előír.kód Heng.fejcsavarok megh. nyomatékai és sorrend.. 38 Kuga (02/08 ) Fogasszíjcsereintervallum Ranger (02/99 ) Motorrészegys. meghúz. nyomatéka. 48 Maverick 1994 (06/93 04/98). 23 Kenőanyagok/folyadékok specifikációk 53 2

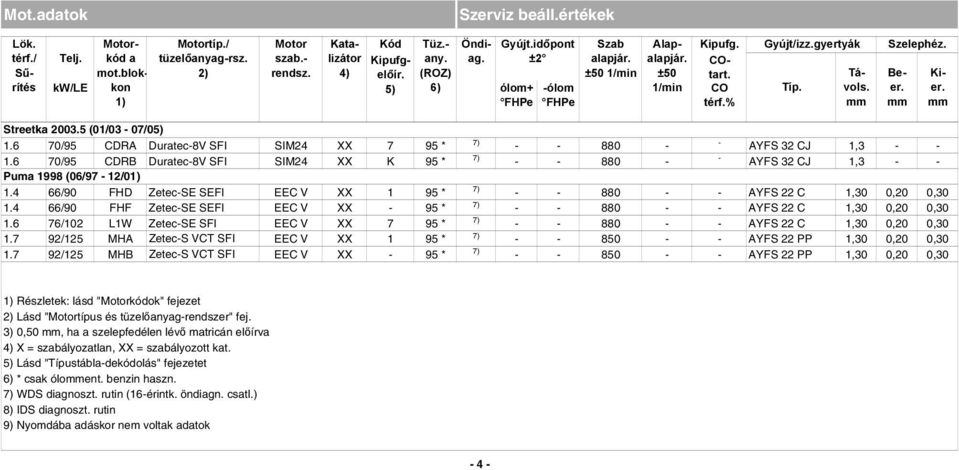

4 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Ka 1997 (09/96 ) /49 JJD EnduraE SEFI EEC V XX 6 95 * 875 AGFS 22 C1 1,0 0,20 0,30 3) /49 JJF EnduraE SEFI EEC V XX 1 95 * 875 AGFS 22 C1 1,0 0,20 0, /49 JJG EnduraE SEFI EEC V XX 7 95 * 880 AGFS 22 C1 1,0 0,20 0, /49 JJH EnduraE SEFI EEC V XX K 95 * 880 AGFS 22 C1 1,0 0,20 0, /49 JJL EnduraE SEFI EEC V XX 7 95 * 880 AGFS 22 C1 1,0 0,20 0, /50 JJB EnduraE SEFI EEC V XX 95 * 875 AGFS 22 C1 1,0 0,20 0,30 3) /60 J4D EnduraE SEFI EEC V XX 95 * 875 AGFS 22 C1 1,0 0,20 0,30 3) /60 J4K EnduraE SEFI EEC V XX 6 95 * 875 AGFS 22 C1 1,0 0,20 0,30 3) /60 J4M EnduraE SEFI EEC V XX 1 95 * 875 AGFS 22 C1 1,0 0,20 0, /60 J4N EnduraE SEFI EEC V XX 7 95 * 880 AGFS 22 C1 1,0 0,20 0, /60 J4P EnduraE SEFI EEC V XX K 95 * 880 AGFS 22 C1 1,0 0,20 0, /60 J4S EnduraE SEFI EEC V XX 7 95 * 880 AGFS 22 C1 1,0 0,20 0, /60 BAA Duratec8V SFI SIM24 XX 7 95 * 880 AYFS 32 CJ 1, /70 A9A Duratec8V SFI SIM24 XX 7 95 * 880 AYFS 32 CJ 1, /70 A9B Duratec8V SFI SIM24 XX K 95 * 880 AYFS 32 CJ 1, /95 CDB Duratec8V SFI SIM24 XX 7 95 * 880 AYFS 32 CJ 1, /95 CDC Duratec8V SFI SIM24 XX K 95 * 880 AYFS 32 CJ 1,3 Ka 2009 (08/08 ) /70 FP4 9) 8) 8) Duratec8V IAW 5SF8 XX 95 * 700 DCPR7EN10 0,30 0, /75 FD4 9) 8) DuratorqTDCi MDJ 6F3 X 830 3

5 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Streetka (01/03 07/05) /95 CDRA Duratec8V SFI SIM24 XX 7 95 * 880 AYFS 32 CJ 1, /95 CDRB Duratec8V SFI SIM24 XX K 95 * 880 AYFS 32 CJ 1,3 Puma 1998 (06/97 12/01) /90 FHD ZetecSE SEFI EEC V XX 1 95 * 880 AYFS 22 C 1,30 0,20 0, /90 FHF ZetecSE SEFI EEC V XX 95 * 880 AYFS 22 C 1,30 0,20 0, /102 L1W ZetecSE SFI EEC V XX 7 95 * 880 AYFS 22 C 1,30 0,20 0, /125 MHA ZetecS VCT SFI EEC V XX 1 95 * 850 AYFS 22 PP 1,30 0,20 0, /125 MHB ZetecS VCT SFI EEC V XX 95 * 850 AYFS 22 PP 1,30 0,20 0,30 1) Részletek: lásd "Motorkódok" fejezet 2) Lásd "Motortípus és tüzelőanyagrendszer" fej. 3) 0,50, ha a szelepfedélen lévő matricán előírva 4) X = szabályozatlan, XX = szabályozott kat. 5) Lásd "Típustábladekódolás" fejezetet 6) * csak óloent. benzin haszn. WDS diagnoszt. rutin (16érintk. öndiagn. csatl.) 8) IDS diagnoszt. rutin 9) Nyomdába adáskor nem voltak adatok 4

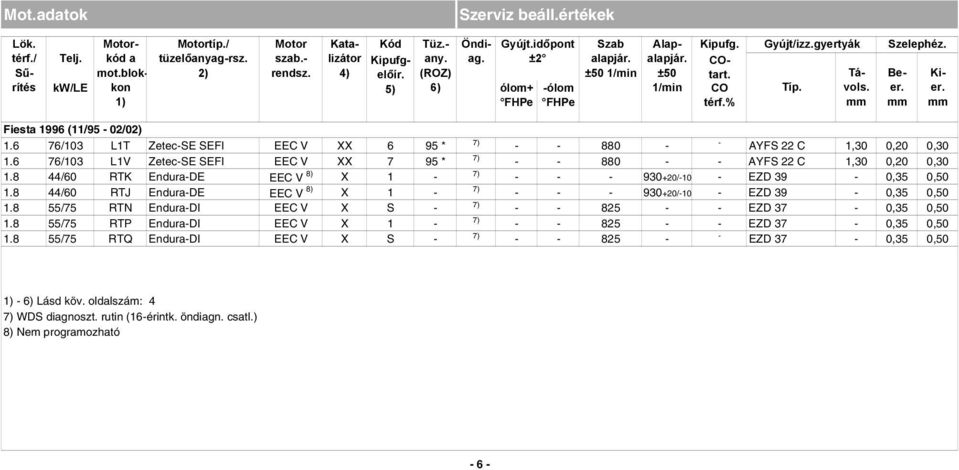

6 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Fiesta 1996 (11/95 02/02) /75 DHA ZetecSE SEFI EEC V XX 5 95 * 880 AYFS 22 C 1,30 0,20 0, /75 DHB ZetecSE SEFI EEC V XX 6 95 * 880 AYFS 22 C 1,30 0,20 0, /75 DHC ZetecSE SEFI EEC V XX 1 95 * 880 AYFS 22 C 1,30 0,20 0, /75 DHD ZetecSE SEFI EEC V XX 1 95 * 880 AYFS 22 C 1,30 0,20 0, /75 DHE ZetecSE SEFI SIM19 XX 6 95 * 880 AYFS 22 C 1,30 0,20 0, /75 DHF ZetecSE SEFI SIM19 XX 7 95 * 880 AYFS 22 C 1,30 0,20 0, /75 DHG ZetecSE SEFI SIM19 XX S 95 * 880 AYFS 22 C 1,30 0,20 0, /50 JJA EnduraE SEFI EEC V XX 5 95 * 880 AGFS 22 C1 1,00 0,20 0,30 3) /50 JJC EnduraE SEFI EEC V XX 6 95 * 880 AGFS 22 C1 1,00 0,20 0, /50 JJE EnduraE SEFI EEC V XX 1 95 * 880 AGFS 22 C1 1,00 0,20 0, /50 JJJ EnduraE SEFI EEC V XX 7 95 * 880 AGFS 22 C1 1,00 0,20 0, /50 JJK EnduraE SEFI EEC V XX S 95 * 880 AGFS 22 C1 1,00 0,20 0, /50 JJM EnduraE SEFI EEC V XX 7 95 * 880 AGFS 22 C1 1,00 0,20 0, /60 J4C EnduraE SEFI EEC V XX 5 95 * 880 AGFS 22 C1 1,00 0,20 0,30 3) /60 J4J EnduraE SEFI EEC V XX 6 95 * 880 AGFS 22 C1 1,00 0,20 0, /60 J4L EnduraE SEFI EEC V XX 1 95 * 880 AGFS 22 C1 1,00 0,20 0, /60 J4Q EnduraE SEFI EEC V XX 7 95 * 880 AGFS 22 C1 1,00 0,20 0, /60 J4R EnduraE SEFI EEC V XX S 95 * 880 AGFS 22 C1 1,00 0,20 0, /60 J4T EnduraE SEFI EEC V XX 7 95 * 880 AGFS 22 C1 1,00 0,20 0, /90 FHA ZetecSE SEFI EEC V XX 5, 6 95 * 880 AYFS 22 C 1,30 0,20 0, /90 FHE ZetecSE SEFI EEC V XX 1 95 * 880 AYFS 22 C 1,30 0,20 0,30 5

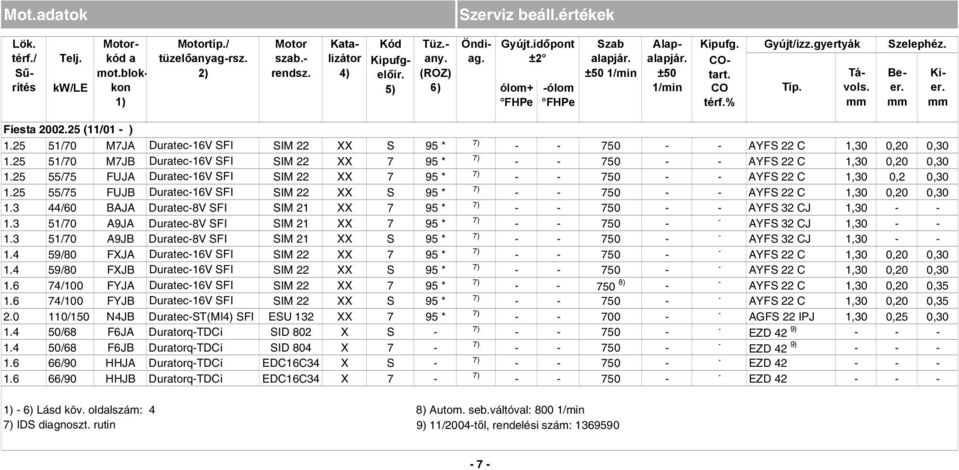

7 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Fiesta 1996 (11/95 02/02) /103 L1T ZetecSE SEFI EEC V XX 6 95 * 880 AYFS 22 C 1,30 0,20 0, /103 L1V ZetecSE SEFI EEC V XX 7 95 * 880 AYFS 22 C 1,30 0,20 0, /60 RTK EnduraDE EEC V 8) X /10 EZD 39 0,35 0, /60 RTJ EnduraDE EEC V 8) X /10 EZD 39 0,35 0, /75 RTN EnduraDI EEC V X S 825 EZD 37 0,35 0, /75 RTP EnduraDI EEC V X EZD 37 0,35 0, /75 RTQ EnduraDI EEC V X S 825 EZD 37 0,35 0,50 1) 6) Lásd köv. oldalszám: 4 WDS diagnoszt. rutin (16érintk. öndiagn. csatl.) 8) Nem programozható 6

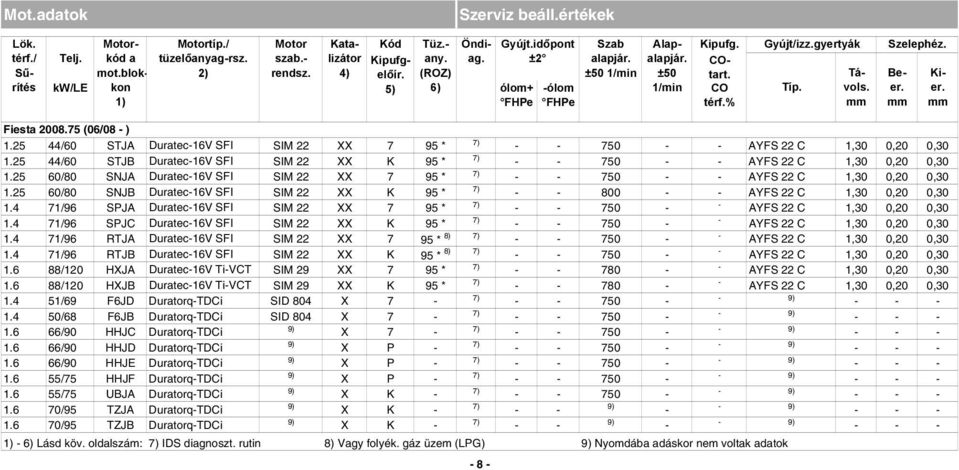

8 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Fiesta (11/01 ) /70 M7JA Duratec16V SFI SIM 22 XX S 95 * 750 AYFS 22 C 1,30 0,20 0, /70 M7JB Duratec16V SFI SIM 22 XX 7 95 * 750 AYFS 22 C 1,30 0,20 0, /75 FUJA Duratec16V SFI SIM 22 XX 7 95 * 750 AYFS 22 C 1,30 0,2 0, /75 FUJB Duratec16V SFI SIM 22 XX S 95 * 750 AYFS 22 C 1,30 0,20 0, /60 BAJA Duratec8V SFI SIM 21 XX 7 95 * 750 AYFS 32 CJ 1, /70 A9JA Duratec8V SFI SIM 21 XX 7 95 * 750 AYFS 32 CJ 1, /70 A9JB Duratec8V SFI SIM 21 XX S 95 * 750 AYFS 32 CJ 1, /80 FXJA Duratec16V SFI SIM 22 XX 7 95 * 750 AYFS 22 C 1,30 0,20 0, /80 FXJB Duratec16V SFI SIM 22 XX S 95 * 750 AYFS 22 C 1,30 0,20 0, /100 FYJA SIM 22 XX 7 95 * 750 8) Duratec16V SFI AYFS 22 C 1,30 0,20 0, /100 FYJB Duratec16V SFI SIM 22 XX S 95 * 750 AYFS 22 C 1,30 0,20 0, /150 N4JB DuratecST(MI4) SFI ESU 132 XX 7 95 * 700 AGFS 22 IPJ 1,30 0,25 0, /68 F6JA DuratorqTDCi SID 802 X S 750 EZD 42 9) /68 F6JB DuratorqTDCi SID 804 X EZD 42 9) /90 HHJA DuratorqTDCi EDC16C34 X S 750 EZD /90 HHJB DuratorqTDCi EDC16C34 X EZD 42 1) 6) Lásd köv. oldalszám: 4 8) Autom. seb.váltóval: 800 1/min IDS diagnoszt. rutin 9) 11/2004től, rendelési szám:

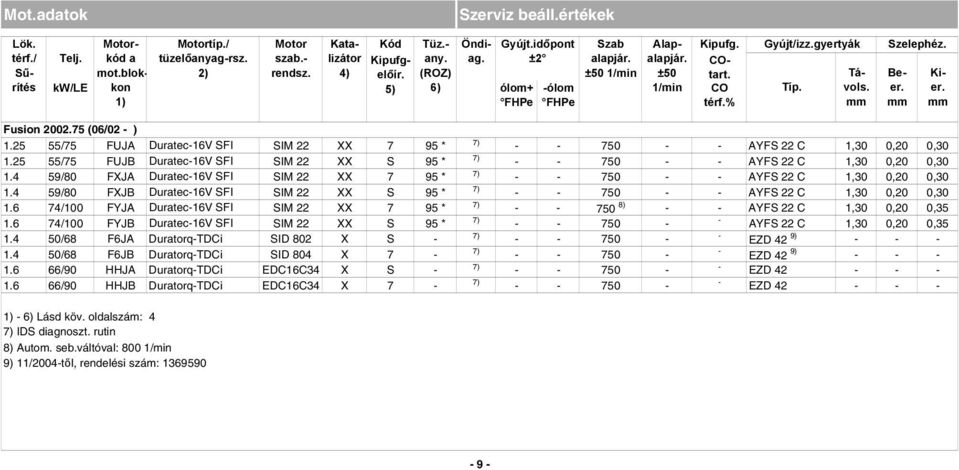

9 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Fiesta (06/08 ) /60 STJA Duratec16V SFI SIM 22 XX 7 95 * 750 AYFS 22 C 1,30 0,20 0, /60 STJB Duratec16V SFI SIM 22 XX K 95 * 750 AYFS 22 C 1,30 0,20 0, /80 SNJA Duratec16V SFI SIM 22 XX 7 95 * 750 AYFS 22 C 1,30 0,20 0, /80 SNJB Duratec16V SFI SIM 22 XX K 95 * 800 AYFS 22 C 1,30 0,20 0, /96 SPJA Duratec16V SFI SIM 22 XX 7 95 * 750 AYFS 22 C 1,30 0,20 0, /96 SPJC Duratec16V SFI SIM 22 XX K 95 * 750 AYFS 22 C 1,30 0,20 0, /96 RTJA SIM 22 XX 7 95 * 8) Duratec16V SFI 750 AYFS 22 C 1,30 0,20 0, /96 RTJB SIM 22 XX K 95 * 8) Duratec16V SFI 750 AYFS 22 C 1,30 0,20 0, /120 HXJA Duratec16V TiVCT SIM 29 XX 7 95 * 780 AYFS 22 C 1,30 0,20 0, /120 HXJB Duratec16V TiVCT SIM 29 XX K 95 * 780 AYFS 22 C 1,30 0,20 0,30 9) /69 F6JD DuratorqTDCi SID 804 X ) /68 F6JB DuratorqTDCi SID 804 X ) 9) /90 HHJC DuratorqTDCi X ) 9) /90 HHJD DuratorqTDCi X P /90 HHJE DuratorqTDCi 9) X P 750 9) 9) 9) /75 HHJF DuratorqTDCi X P /75 UBJA DuratorqTDCi 9) X K 750 9) /95 TZJA DuratorqTDCi 9) X K 9) 9) 9) 9) 9) /95 TZJB DuratorqTDCi X K 1) 6) Lásd köv. oldalszám: IDS diagnoszt. rutin 8) Vagy folyék. gáz üzem (LPG) 9) Nyomdába adáskor nem voltak adatok 8

10 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Fusion (06/02 ) /75 FUJA Duratec16V SFI SIM 22 XX 7 95 * 750 AYFS 22 C 1,30 0,20 0, /75 FUJB Duratec16V SFI SIM 22 XX S 95 * 750 AYFS 22 C 1,30 0,20 0, /80 FXJA Duratec16V SFI SIM 22 XX 7 95 * 750 AYFS 22 C 1,30 0,20 0, /80 FXJB Duratec16V SFI SIM 22 XX S 95 * 750 AYFS 22 C 1,30 0,20 0, /100 FYJA Duratec16V SFI SIM 22 XX 7 95 * 750 8) AYFS 22 C 1,30 0,20 0, /100 FYJB Duratec16V SFI SIM 22 XX S 95 * 750 AYFS 22 C 1,30 0,20 0, /68 F6JA DuratorqTDCi SID 802 X S 750 EZD 42 9) /68 F6JB DuratorqTDCi SID 804 X EZD 42 9) /90 HHJA DuratorqTDCi EDC16C34 X S 750 EZD /90 HHJB DuratorqTDCi EDC16C34 X EZD 42 1) 6) Lásd köv. oldalszám: 4 IDS diagnoszt. rutin 8) Autom. seb.váltóval: 800 1/min 9) 11/2004től, rendelési szám:

11 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Mondeo 1997 (08/96 09/00) 1.6 HC 66/90 L1J ZetecE SEFI EEC V XX 1 95 * 8) 880 AYFS 22 PP1 1, HC 70/95 L1L ZetecE SEFI EEC V XX 95 * 8) 880 AYFS 22 PP1 1,00 0,15 0, HC 70/95 L1N ZetecE SEFI EEC V XX 6 95 * 8) 880 AYFS 22 PP1 1,00 0,15 0, HC 70/95 L1Q ZetecE SEFI EEC V XX 1 95 * 8) 880 AYFS 22 PP1 1,00 0,15 0, HC 85/115 RKB ZetecE SEFI EEC V XX 1 95 * 8) 880 AYFS 22 PP1 1,00 8) 1.8 HC 85/115 RKF ZetecE SEFI EEC V XX 1 95 * 880 AYFS 22 PP1 1,00 0,15 0,30 8) 1.8 HC 85/115 RKH ZetecE SEFI EEC V XX 6 95 * 880 AYFS 22 PP1 1,00 0,15 0,30 8) 1.8 HC 85/115 RKJ ZetecE SEFI EEC V XX 95 * 880 AYFS 22 PP1 1,00 0,15 0, HC 85/115 RKK ZetecE SEFI EEC V XX 1 95 * 10) 8) 880 AYFS 22 PP1 1,00 0,15 0,30 8) 2.0 HC 96/130 NGA ZetecE SEFI EEC V XX 1 95 * 880 AYFS 22 PP1 1,00 8) 2.0 HC 96/130 NGB ZetecE SEFI EEC V XX 95 * 710 AYFS 22 PP1 1,00 0,15 0, HC 96/130 NGC ZetecE SEFI EEC V XX 6 95 * 8) 880 AYFS 22 PP1 1,00 0,15 0,30 8) 2.0 HC 96/130 NGD ZetecE SEFI EEC V XX 1 95 * 880 AYFS 22 PP1 1,00 0,15 0, /170 SEA 8) DuratecVE SEFI EEC V XX 1 95 * 725 AWSF 32 F 1, /170 SEB 8) DuratecVE SEFI EEC V XX 95 * 725 AWSF 32 F 1, /170 SEC DuratecVE SEFI EEC V XX 6 95 * 8) 725 AWSF 32 F 1, /205 SGA 8) DuratecVE SEFI EEC V XX 6 95 * 720 AWSF 22 FS 1, /90 RFN EEC V 9) 8) EnduraDE (TCI) X EZD 39 0,35 0,50 1) 6) Lásd köv. oldalszám: 4 9) Nem programozható Autom. seb.váltóval: 710 1/min 10) Vagy folyék. gáz üzem (LPG) 8) WDS diagnoszt. rutin (16érintk. öndiagn. csatl.) 10

12 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Mondeo 2001 (10/00 02/ /110 CGBA 8) DuratecHE SFI BlackOak XX S 95 * 700 AGFS22FE13J 1,30 0,25 0, /110 CGBB DuratecHE SFI BlackOak XX 7 95 * 8) 700 AGFS22FE13J 1,30 0,25 0, /125 CHBA DuratecHE SFI BlackOak XX S 95 * 8) 700 AGFS22FE13J 1,30 0,25 0, /125 CHBB DuratecHE SFI BlackOak XX 7 95 * 8) 700 AGFS22FE13J 1,30 0,25 0, /130 CFBA DuratecSCi PDI MED XX 7 95 * 8) 750 AGSFK022FQ16B 1,60 0,25 0, /145 CJBA DuratecHE SFI BlackOak XX S 95 * 8) 700 AGFS22FE13J 1,30 0,25 0, /145 CJBB 8) BlackOak XX 7 95 * 700 DuratecHE SFI AGFS22FE13J 1,30 0,25 0, /170 LCBD DuratecVE SFI BlackOak XX 7 95 * 8) 720 AGSF 32 FM 1, /204 REBA DuratecSE SFI BlackOak XX 7 95 * 8) 720 AGSF 22 FSCM 1, /226 MEBA DuratecST SFI BlackOak XX 7 95 * 8) 720 AGSF 22 FSCM 1,37 1) 6) Lásd köv. oldalszám: 4 Autom. seb.váltóval: 710 1/min 8) IDS diagnoszt. rutin 11

13 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Mondeo 2001 (10/00 02/ /90 D5BA DuratorqDI 9) EEC V X S 8) 900 EZD /90 SDBA DuratorqTDCi 9) EEC V X 7 8) 800 EZD /115 D6BA 8) DuratorqDI 9) EEC V X S 900 EZD /115 HJBA 8) DuratorqTDCi 9) EEC V X S 750 EZD /115 HJBB DuratorqTDCi 9) EEC V X S 8) 750 EZD /115 HJBC DuratorqTDCi 9) EEC V X 7 8) 750 EZD /130 FMBA DuratorqTDCi 9) EEC V X S 8) 750 EZD /130 N7BA 8) DuratorqTDCi 9) EEC V X EZD /150 QJBC 8) DuratorqTDCi 9) EEC V X S 800 EZD /150 QJBD 8) DuratorqTDCi 9) EEC V X EZD /155 QJBA 8) DuratorqTDCi 9) EEC V X S 800 EZD /155 QJBB DuratorqTDCi 9) EEC V X 7 8) 800 EZD 38 1) 6) Lásd köv. oldalszám: 4 8) IDS diagnoszt. rutin 9) Puma dízelmotor 12

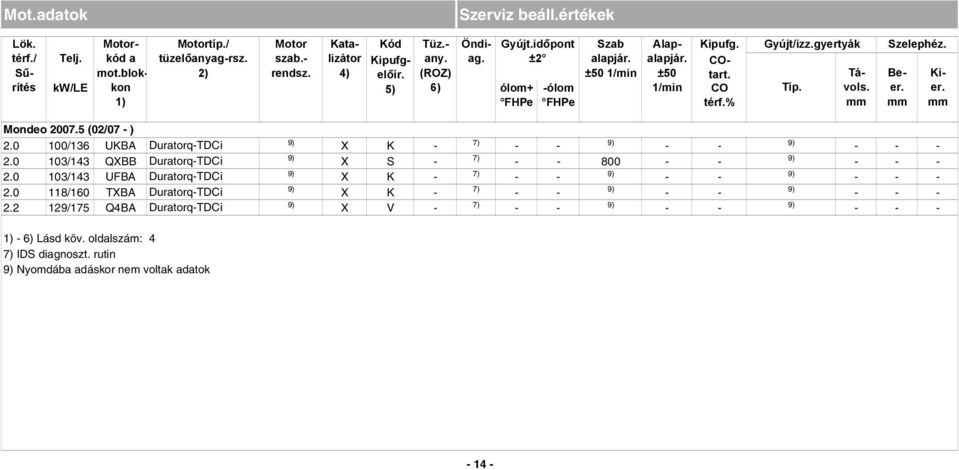

14 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Mondeo (02/07 ) /110 RHBA Duratec16V TiVCT SIM 29 XX 7 95 * 780 AYFS 22 CB 1,20 0,20 0, /125 PNBA Duratec16V TiVCT SIM 29 XX 7 95 * 780 AYFS 22 CB 1,20 0,20 0, /145 AOBA 9) 9) DuratecHE Visteon XX 7 95 * 700 0,25 0, /145 AOBC 9) 9) DuratecHE Visteon XX K 95 * 700 0,25 0, /145 TBBA DuratecHE 9) XX 7 95 * 10) 700 9) 9) 0,25 0, /145 TBBB DuratecHE 9) XX K 95 * 10) 700 9) 9) 0,25 0,30 9) 9) 9) 9) 9) 9) /203 TNBA XX K 0,25 0, /161 SEBA 9) 9) DuratecHE Visteon XX 7 95 * 700 0,25 0, /220 HUBA DuratecST ME 9.0 XX 7 95 * ) 9) 0,20 0, /100 FFBA 9) 9) DuratorqTDCi X ,35 0, /125 QYBA 9) 9) DuratorqTDCi X ,35 0, /125 KHBA 9) 9) DuratorqTDCi X ,35 0, /115 KLBA 9) 9) DuratorqTDCi X V /115 LPBA 9) 9) 9) DuratorqTDCi X V /115 TYBA 9) 9) 9) DuratorqTDCi X K /130 AZBA DuratorqTDCi 9) X V 800 9) /136 AZBC 9) 9) DuratorqTDCi X V 800 1) 6) Lásd köv. oldalszám: 4 9) Nyomdába adáskor nem voltak adatok IDS diagnoszt. rutin 10) Vagy folyék. gáz üzem (LPG) Vagy földgázüzem (CNG) És etanolüzem (E85) 8) Rendel. szám 13

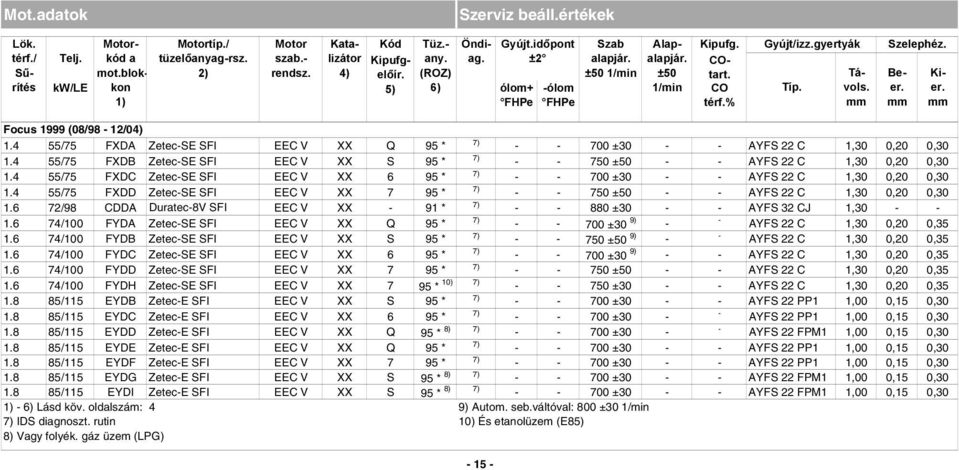

15 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Mondeo (02/07 ) /136 UKBA DuratorqTDCi 9) X K 9) 9) /143 QXBB 9) 9) DuratorqTDCi X S /143 UFBA 9) 9) 9) DuratorqTDCi X K /160 TXBA DuratorqTDCi 9) X K 9) 9) /175 Q4BA 9) 9) 9) DuratorqTDCi X V 1) 6) Lásd köv. oldalszám: 4 IDS diagnoszt. rutin 9) Nyomdába adáskor nem voltak adatok 14

16 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Focus 1999 (08/98 12/04) /75 FXDA ZetecSE SFI EEC V XX Q 95 * 700 ±30 AYFS 22 C 1,30 0,20 0, /75 FXDB ZetecSE SFI EEC V XX S 95 * 750 ±50 AYFS 22 C 1,30 0,20 0, /75 FXDC ZetecSE SFI EEC V XX 6 95 * 700 ±30 AYFS 22 C 1,30 0,20 0, /75 FXDD ZetecSE SFI EEC V XX 7 95 * 750 ±50 AYFS 22 C 1,30 0,20 0, /98 CDDA Duratec8V SFI EEC V XX 91 * 880 ±30 AYFS 32 CJ 1, /100 FYDA ZetecSE SFI EEC V XX Q 95 * 700 ±30 9) AYFS 22 C 1,30 0,20 0, /100 FYDB ZetecSE SFI EEC V XX S 95 * 750 ±50 9) AYFS 22 C 1,30 0,20 0, /100 FYDC ZetecSE SFI EEC V XX 6 95 * 700 ±30 9) AYFS 22 C 1,30 0,20 0, /100 FYDD ZetecSE SFI EEC V XX 7 95 * 750 ±50 AYFS 22 C 1,30 0,20 0, /100 FYDH ZetecSE SFI EEC V XX 7 95 * 10) 750 ±30 AYFS 22 C 1,30 0,20 0, /115 EYDB ZetecE SFI EEC V XX S 95 * 700 ±30 AYFS 22 PP1 1,00 0,15 0, /115 EYDC ZetecE SFI EEC V XX 6 95 * 700 ±30 AYFS 22 PP1 1,00 0,15 0, /115 EYDD ZetecE SFI EEC V XX Q 95 * 8) 700 ±30 AYFS 22 FPM1 1,00 0,15 0, /115 EYDE ZetecE SFI EEC V XX Q 95 * 700 ±30 AYFS 22 PP1 1,00 0,15 0, /115 EYDF ZetecE SFI EEC V XX 7 95 * 700 ±30 AYFS 22 PP1 1,00 0,15 0, /115 EYDG ZetecE SFI EEC V XX S 95 * 8) 700 ±30 AYFS 22 FPM1 1,00 0,15 0, /115 EYDI ZetecE SFI EEC V XX S 95 * 8) 700 ±30 AYFS 22 FPM1 1,00 0,15 0,30 1) 6) Lásd köv. oldalszám: 4 9) Autom. seb.váltóval: 800 ±30 1/min IDS diagnoszt. rutin 10) És etanolüzem (E85) 8) Vagy folyék. gáz üzem (LPG) 15

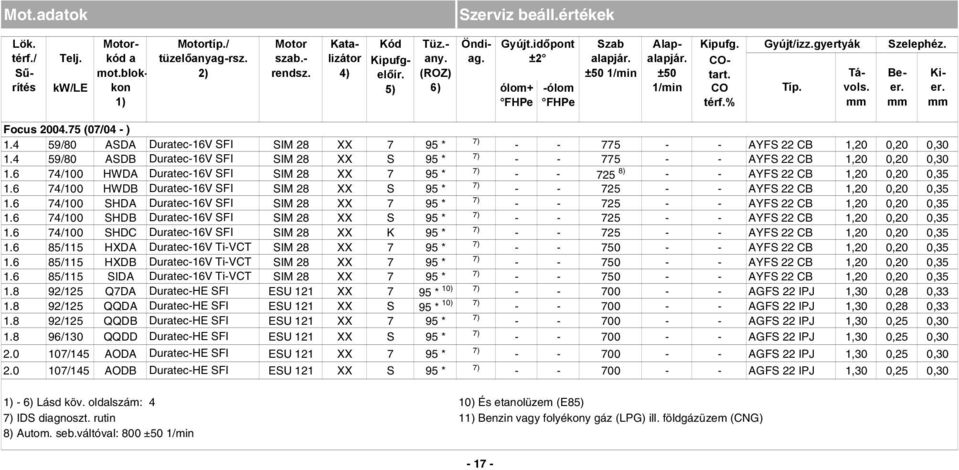

17 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Focus 1999 (08/98 12/04) /115 EYDJ ZetecE SFI EEC V XX 7 95 * 11) 700 ±30 AYFS 22 FPM1 1,00 0,15 0, /115 EYDL ZetecE SFI EEC V XX 7 95 * 8) 700 ±30 AYFS 22 FPM1 1,00 0,15 0, /130 EDDB ZetecE SFI EEC V XX S 95 * 700 ±30 AYFS 22 PP1 1,00 0,15 0, /130 EDDC ZetecE SFI EEC V XX 6 95 * 700 ±30 AYFS 22 PP1 1,00 0,15 0, /130 EDDD ZetecE SFI EEC V XX Q 95 * 700 ±30 AYFS 22 PP1 1,00 0,15 0, /130 EDDF ZetecE SFI EEC V XX 7 95 * 700 ±30 AYFS 22 PP1 1,00 0,15 0, /173 ALDA DuratecST SFI BlackOak XX 7 95 * 850 ±30 AYFS 092 FE C 1,30 0,25 0, /215 HMDA DuratecRS SFI EEC V XX S 97 * 880 AYFS 22 FE 1J 1,00 0,15 0, /75 BHDA EnduraDI EEC V X S 825 EZD 37 0,35 0, /75 BHDB EnduraDI EEC V X EZD 37 0,35 0, /90 C9DA EnduraDI EEC V X Q 825 EZD 37 0,35 0, /90 C9DB EnduraDI EEC V X S 825 EZD 37 0,35 0, /90 C9DC EnduraDI EEC V X EZD 37 0,35 0, /100 FFDA DuratorqTDCi EEC V X S 900 EZD 37 0,35 0, /115 F9DA DuratorqTDCi EEC V X S 900 EZD 37 0,35 0, /115 F9DB DuratorqTDCi EEC V X EZD 37 0,35 0,50 1) 6) Lásd köv. oldalszám: 4 8) Vagy folyék. gáz üzem (LPG) IDS diagnoszt. rutin 11) Vagy földgázüzem (CNG) 16

18 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Focus (07/04 ) /80 ASDA Duratec16V SFI SIM 28 XX 7 95 * 775 AYFS 22 CB 1,20 0,20 0, /80 ASDB Duratec16V SFI SIM 28 XX S 95 * 775 AYFS 22 CB 1,20 0,20 0, /100 HWDA Duratec16V SFI SIM 28 XX 7 95 * 725 8) AYFS 22 CB 1,20 0,20 0, /100 HWDB Duratec16V SFI SIM 28 XX S 95 * 725 AYFS 22 CB 1,20 0,20 0, /100 SHDA Duratec16V SFI SIM 28 XX 7 95 * 725 AYFS 22 CB 1,20 0,20 0, /100 SHDB Duratec16V SFI SIM 28 XX S 95 * 725 AYFS 22 CB 1,20 0,20 0, /100 SHDC Duratec16V SFI SIM 28 XX K 95 * 725 AYFS 22 CB 1,20 0,20 0, /115 HXDA Duratec16V TiVCT SIM 28 XX 7 95 * 750 AYFS 22 CB 1,20 0,20 0, /115 HXDB Duratec16V TiVCT SIM 28 XX 7 95 * 750 AYFS 22 CB 1,20 0,20 0, /115 SIDA Duratec16V TiVCT SIM 28 XX 7 95 * 750 AYFS 22 CB 1,20 0,20 0, /125 Q7DA DuratecHE SFI ESU 121 XX 7 95 * 10) 700 AGFS 22 IPJ 1,30 0,28 0, /125 QQDA DuratecHE SFI ESU 121 XX S 95 * 10) 700 AGFS 22 IPJ 1,30 0,28 0, /125 QQDB DuratecHE SFI ESU 121 XX 7 95 * 700 AGFS 22 IPJ 1,30 0,25 0, /130 QQDD DuratecHE SFI ESU 121 XX S 95 * 700 AGFS 22 IPJ 1,30 0,25 0, /145 AODA DuratecHE SFI ESU 121 XX 7 95 * 700 AGFS 22 IPJ 1,30 0,25 0, /145 AODB DuratecHE SFI ESU 121 XX S 95 * 700 AGFS 22 IPJ 1,30 0,25 0,30 1) 6) Lásd köv. oldalszám: 4 10) És etanolüzem (E85) IDS diagnoszt. rutin 11) Benzin vagy folyékony gáz (LPG) ill. földgázüzem (CNG) 8) Autom. seb.váltóval: 800 ±50 1/min 17

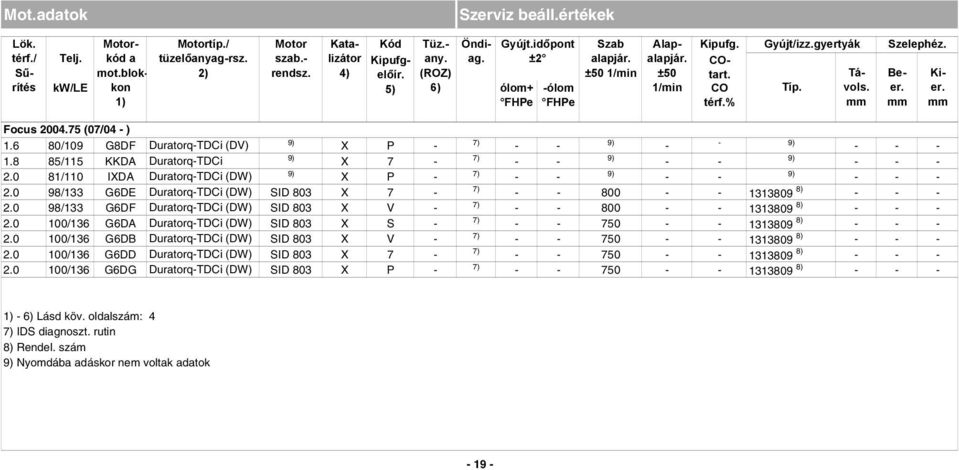

19 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Focus (07/04 ) /145 AODE DuratecHE SFI ESU 121 XX K 95 * 700 AGFS 22 IPJ 1,30 0,25 0, /145 SYDA DuratecHE SFI ESU 121 XX 7 95 * 11) 700 AGFS 22 IPJ 1,30 0,25 0, /225 HYDA DuratecST (VI5) SFI ME 9.0 XX 7 95 * ) 0,7 0,20 0, /305 JZDA DuratecST (VI5) SFI ME 9.0 XX 7 95 * 800 9) 0,7 0,20 0, /90 HHDA DuratorqTDCi (DV) EUDC16 X EZD /90 HHDB DuratorqTDCi (DV) EUDC16 X S 750 EZD /90 GPDA 9) 9) 9) DuratorqTDCi (DV) X K /90 GPDB 9) 9) 9) DuratorqTDCi (DV) X V /90 GPDC 9) 9) 9) DuratorqTDCi (DV) X P /100 G8DC 9) 9) 9) DuratorqTDCi (DV) X V /100 MTDA 9) 9) 9) DuratorqTDCi (DV) X V /109 G8DA DuratorqTDCi (DV) EUDC16 X S 750 EZD /109 G8DB DuratorqTDCi (DV) EUDC16 X V 750 EZD /109 G8DD 9) 9) 9) DuratorqTDCi (DV) X K /109 G8DE DuratorqTDCi (DV) 9) X P 9) 9) 1) 6) Lásd köv. oldalszám: 8) Rendel. szám IDS diagnoszt. rutin 9) Nyomdába adáskor nem voltak adatok 18

20 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Focus (07/04 ) /109 G8DF DuratorqTDCi (DV) 9) X P 9) 9) /115 KKDA 9) 9) 9) DuratorqTDCi X /110 IXDA 9) 9) 9) DuratorqTDCi (DW) X P /133 G6DE DuratorqTDCi (DW) SID 803 X ) /133 G6DF DuratorqTDCi (DW) SID 803 X V ) /136 G6DA DuratorqTDCi (DW) SID 803 X S ) /136 G6DB DuratorqTDCi (DW) SID 803 X V ) /136 G6DD DuratorqTDCi (DW) SID 803 X ) /136 G6DG DuratorqTDCi (DW) SID 803 X P ) 1) 6) Lásd köv. oldalszám: 4 IDS diagnoszt. rutin 8) Rendel. szám 9) Nyomdába adáskor nem voltak adatok 19

21 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Focus CMAX (06/03 ) /100 HWDA Duratec16V SFI SIM 28 XX 7 95 * 725 8) AYFS 22 CB 1,20 0,20 0, /100 HWDB Duratec16V SFI SIM 28 XX S 95 * 725 AYFS 22 CB 1,20 0,20 0, /100 SHDA Duratec16V SFI SIM 28 XX 7 95 * 725 AYFS 22 CB 1,20 0,20 0, /100 SHDB Duratec16V SFI SIM 28 XX S 95 * 725 AYFS 22 CB 1,20 0,20 0, /100 SHDC Duratec16V SFI SIM 28 XX K 95 * 725 AYFS 22 CB 1,20 0,20 0, /115 HXDA Duratec16V TiVCT SIM 28 XX 7 95 * 750 AYFS 22 CB 1,20 0,20 0, /115 HXDB Duratec16V TiVCT SIM 29 XX 7 95 * 750 AYFS 22 CB 1,20 0,20 0, /115 SIDA Duratec16V TiVCT SIM 29 XX 7 95 * 750 AYFS 22 CB 1,20 0,20 0, /120 CSDA DuratecHE SFI ESU 121 XX 7 95 * 700 AGFS 22 IPJ 1, , /120 CSDB DuratecHE SFI ESU 121 XX S 95 * 700 AGFS 22 IPJ 1, , /122 QQDC DuratecHE SFI ESU 121 XX 7 95 * 700 AGFS 22 IPJ 1, , /125 QQDA DuratecHE SFI ESU 121 XX S 95 * 700 AGFS 22 IPJ 1, , /125 Q7DA DuratecHE SFI ESU 121 XX 7 95 * 9) 700 AGFS 22 IPJ 1, , /125 QQDB DuratecHE SFI ESU 121 XX 7 95 * 700 AGFS 22 IPJ 1, , /145 AODA DuratecHE SFI ESU 121 XX 7 95 * 700 AGFS 22 IPJ 1,30 0,25 0, /145 AODB DuratecHE SFI ESU 121 XX S 95 * 700 AGFS 22 IPJ 1,30 0,25 0,30 1) 6) Lásd köv. oldalszám: 4 9) És etanolüzem (E85) IDS diagnoszt. rutin 8) Autom. seb.váltóval: 800 ±50 1/min 20

22 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Focus CMAX (06/03 ) /145 AODE DuratecHE SFI ESU 121 XX K 95 * 700 AGFS 22 IPJ 1,30 0,25 0, /145 SYDA DuratecHE SFI ESU 121 XX 7 95 * 10) 700 AGFS 22 IPJ 1,30 0,25 0, /90 HHDA DuratorqTDCi (DV) EUDC16 X EZD /90 HHDB DuratorqTDCi (DV) EUDC16 X S 750 EZD /90 GPDA 9) 9) DuratorqTDCi (DV) X K /100 G8DC DuratorqTDCi (DV) 9) X V 750 9) /100 MTDA 9) 9) DuratorqTDCi (DV) X V /109 G8DA DuratorqTDCi (DV) EUDC16 X S 750 EZD /109 G8DB DuratorqTDCi (DV) EUDC16 X V 750 EZD /109 G8DD 9) 9) DuratorqTDCi (DV) X K /115 KKDA DuratorqTDCi (Kent) SID 202 X EZD 37 0,35 0, /115 KKDB DuratorqTDCi (Kent) SID 202 X EZD 37 0,35 0, /110 IXDA 9) 9) DuratorqTDCi (DW) X P /133 G6DC DuratorqTDCi (DW) SID 803 X S ) /133 G6DE DuratorqTDCi (DW) SID 803 X ) /133 G6DF DuratorqTDCi (DW) SID 803 X V ) 1) 6) Lásd köv. oldalszám: 4 8) Rendel. szám IDS diagnoszt. rutin 9) Nyomdába adáskor nem voltak adatok 10) Benzin vagy folyékony gáz (LPG) ill. földgázüzem (CNG) 21

23 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Focus CMAX (06/03 ) /136 G6DA DuratorqTDCi (DW) SID 803 X S ) /136 G6DB DuratorqTDCi (DW) SID 803 X V ) /136 G6DD DuratorqTDCi (DW) SID 803 X ) /136 G6DG DuratorqTDCi (DW) SID 803 X P ) Kuga (02/08 ) /200 HYDB DuratecST (VI5) SFI ME 9.0 XX 7 95 * 770 0,20 0, /136 G6DG DuratorqTDCi (DW) SID 803 X P /136 UKDA 9) DuratorqTDCi (DW) X P /140 UFDA 9) DuratorqTDCi (DW) X P /160 TXDA 9) 9) DuratorqTDCi (DW) X P Ranger (02/99 ) /78 WL Dízel EDC X 720 ± ) 0,10 0, /109 WLT Turbódízel EDC X 720 ± ) 0,10 0,20 1) 6) Lásd köv. oldalszám: 4 IDS diagnoszt. rutin 8) Rendel. szám 9) Nyomdába adáskor nem voltak adatok 22

24 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Maverick 1994 (06/93 04/98) 2.4 HC 85/115 KA24 OHC 12V SEFI ECU XX 95 * 11) NGK ZFR5E11 1,1 2.4 HC 87/118 KA24 OHC 12V SEFI ECU XX 95 * 11) NGK ZFR5E11 1,1 2.4 HC 91/124 KA24 OHC 12V SEFI ECU XX 91 * 11) ) NGK ZFR5E11 1, /100 TD27 Turbódízel EDC 700 9) ) 0,25 10) 0,25 10) /125 TD27E 11) TITurbódízel EDC ) 0,25 10) 0,25 10) Maverick 2001 (12/00 11/03) 14) /124 YF ZetecE SFI EEC V XX 95 * 750 AZFS 32 FE 1,3 0,15 0,3 14) /197 AJ DuratecVE SFI EEC V XX 91 * 750 AGSF 32 WMF4 1,37 Maverick 2001 (12/03 ) /150 GZ DuratecHE SFI BlackOak XX 91 * 14) 680 AGFS 22 IPJ 1,3 0,25 0, /203 AJ DuratecVE SFI BlackOak XX 91 * 14) 750 AGSF 32 WMF4 1,37 Explorer 1993 (01/93 07/94) /165 V6 EFI EEC IV XX 91 * STAR 10 8) 800 AWSF 42 PP 1, /156 V6 SEFI EEC IV XX 91 * STAR 10 8) 800 AWSF 42 PP 1, /206 V6 SOHC SEFI EEC V XX 91 * 14) 736 8) AGSF 22 PP 1,3 1) 6) Lásd köv. oldalszám: 4 11) WDS diagnoszt. rutin (16érintk. öndiagn. csatl.) Az áthidalást a SPOUTcsatl.ról eltáv. 12) A fojtószelepérzékelő csatlakozó lehúzva 8) Nem állítható 13) Rendel. szám 9) Bekapcsolt klímaberendezéssel: 850 1/min 14) WDS diagnoszt. rutin (14érintk. öndiagn. csatl.) 10) Ellenőrzés/beállítás álló, üzeeleg motornál 23

25 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Galaxy 1995 (02/95 03/00) /115 NSE DOHC SEFI EEC V XX 95 * 865 AGPS 12 P1 1, /145 Y5B DOHC 16V SEFI EEC V XX 1 95 * 875 AGPS 22 P1 1,0 2.8i 128/174 AAA 12) CDV6 SEFI Motronic XX 95 * 700 AGPR 32 PD 0,6 8) /90 1Z 9) Dízel TDI EDC X 900 EZD 40 13) /90 ANU Dízel TDI EDC X EZD /110 AFN 14) Dízel TDI EDC X ) EZD 40 Galaxy (04/00 02/06) /115 ZVSA DOHC SEFI EEC V XX 95 * 875 AGPS 12 P1 1, /145 E5SA DOHC 16V SEFI EEC V XX 95 * 875 AGPS 22 P1 1, /140 E5SB DOHC 16V SEFI BlackOak XX 95 * 875 AGPS 22 P1 1, /204 AYL CDV6 24V SEFI Motronic XX 98 * 700 AGPS 44 F 1,1 13) /90 ANU Dízel TDI EDC X EZD 40 10) 13) /115 AUY Dízel TDI EDC X EZD 40 10) 13) /130 ASZ Dízel TDI EDC X ) /150 BTB Dízel TDI 13) EDC X ) 1) 6) Lásd köv. oldalszám: 4 11) Autom. seb.váltóval: /min WDS diagnoszt. rutin (16érintk. öndiagn. csatl.) 12) Motorkód: AMY től 8) Távols. a testelektróda és az elektródacsúcs között 13) Sziv.porl. egységgel 9) Motorkód: AHU tól 14) Motorkód: AVG tól 10) 11/2001től, rendelési szám: ) Rendel. szám 24

26 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. SMAX/Galaxy (03/06) /145 AOWA DuratecHE ESU312 XX 7 95 * NGK ITR6F 1, /145 AOWB DuratecHE ESU312 XX K 95 * NGK ITR6F 1,30 9) 9) 9) 9) /145 TBWA DuratecHE XX 7 95 * /145 TBWB DuratecHE 9) XX K 95 * 9) 9) 9) 9) 9) 9) 9) 9) 9) /203 TNWA XX K 0,25 0, /161 SEWA DuratecHE ESU312 XX 7 95 * AYSF 32 YPC 1, /220 HUWA DuratecST ESU312 XX 7 95 * FR7N133 0,70 1) 6) Lásd köv. oldalszám: 4 IDS diagnoszt. rutin 8) Dízelrész.szűrő (DPF) nélkül 9) Nyomdába adáskor nem voltak adatok 25

27 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. SMAX/Galaxy (03/06) /100 FFWA DuratorqTDCi SID 206 X /125 QYWA DuratorqTDCi SID 206 X /115 TYWA 9) 9) 9) DuratorqTDCi (DW) X K /115 KLWA DuratorqTDCi (DW) 9) X W 9) 9) /136 AZWC 9) 9) 9) DuratorqTDCi (DW) X W /136 UKWA DuratorqTDCi (DW) 9) X K 9) 9) /140 QXWA DuratorqTDCi (DW) SID 206 X W 800 EZD /140 QXWB 8) DuratorqTDCi (DW) SID 206 X EZD /140 QXWC 8) DuratorqTDCi (DW) SID 206 X S 800 EZD /140 UFWA 9) 9) 9) DuratorqTDCi (DW) X K /160 TXWA 9) 9) 9) DuratorqTDCi (DW) X K /175 Q4WA 9) 9) 9) DuratorqTDCi (DW) X W 1) 6) Lásd köv. oldalszám: 4 IDS diagnoszt. rutin 8) Dízelrész.szűrő (DPF) nélkül 9) Nyomdába adáskor nem voltak adatok 26

28 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Transit 1992 (08/91 07/94) 2.0 HC 66/90 NBA OHC 2V ESC II 95 * ,0±0,25 BFS 32 C 0,75 0,2 0, HC 72/98 NCA OHC EFI EEC IV XX U 95 * 9) BFS 32 C 0,75 0,2 0, /70 4BC 8) DIDízel U 825±25 EZD 26 0,2 0, /80 4DA DIDízel U 825±25 EZD 26 0,2 0, /70 4FA DIDízel X U 825±25 EZD 26 0,2 0, /85 4GA Turbódízel EPIC X U 10) 850 EZD 26 0,2 0, /100 4EA Turbódízel EPIC U 10) 850 EZD 26 0,2 0,4 2.9 HC 107/145 BRT V6 EFI EEC IV XX 95 * 9) ,75±0,25 AGPS 32 C1 1,0 0,35 0,4 Transit 1995 (08/94 07/00) /114 NSG 11) DOHC8V SEFI EEC V XX 95 * 850 AGPS 12 P1 1, /114 NSF 11) DOHC8V SEFI EEC V XX 95 * 850 AGPS 12 P1 1, / NSH DOHC8V SEFI EEC V XX 95 * 13) 11) 850 AGPS 12 P1 1, /70 4FA DIDízel X 825±25 EZD 32 0,2 0, /70 4FB DIDízel 825±25 EZD 32 0,2 0, /70 4FC DIDízel X 825±25 EZD 32 0,2 0, /70 4FD DIDízel X 11) 850 EZD 32 0,2 0,4 1) 6) Lásd köv. oldalszám: 4 10) FDS2000 diagnosztikai rutin (soros csatlakozó) Ellenőrz./beáll. a 60. öndiagn.kóddal 11) WDS diagnoszt. rutin (16érintk. öndiagn. csatl.) 8) 4CC EGRrendszerrel 12) Földgázüzemnél (CNG): 74 kw (99 LE) 9) FDS2000 (STAR)/STAR vizsg.kész. 13) Benzin vagy folyékony gáz (LPG) ill. földgázüzem (CNG) 27

29 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Transit 1995 (08/94 07/00) /75 4HA Turbódízel EPIC X 8) 850 EZD 31 0,2 0, /75 4HD Turbódízel EPIC X 8) 850 EZD 31 0,2 0, /76 4HB DIDízel 825±25 EZD 31 0,2 0, /76 4HC DIDízel X 8) 850 EZD 31 0,2 0, /85 4GA Turbódízel EPIC X 8) 850 EZD 31 0,2 0, /85 4GB Turbódízel EPIC 8) 850 EZD 31 0,2 0, /85 4GC Turbódízel EPIC X 8) 850 EZD 31 0,2 0, /85 4GD TITurbódízel EPIC X 8) 850 EZD 31 0,2 0, /85 4GE Turbódízel EPIC X 8) 850 EZD 31 0,2 0, /85 4GF TITurbódízel EPIC X 8) 850 EZD 31 0,2 0, /100 4EB Turbódízel EPIC 8) 850 EZD 31 0,2 0, /100 4EC Turbódízel EPIC X 8) 850 EZD 31 0,2 0, /115 4ED TCITurbódízel EPIC X 8) 850 EZD 31 0,2 0,4 1) 6) Lásd köv. oldalszám: 4 Autom. seb.váltóval: EZD 32 8) WDS diagnoszt. rutin (16érintk. öndiagn. csatl.) 28

30 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Transit (01/00 05/06) Hátsókerékhajt /145 E5FA DOHC16V SEFI EEC V XX 95 * 875 AGPS 22 PP1 1, /145 8) E5FC DOHC16V SEFI EEC V XX 95 * 9) 875 AGPS 22 FP 0, /75 F4FA DuratorqDI 10) EEC V X 800 EZD /90 D2FA DuratorqDI 10) EEC V X 850±60 EZD /90 D2FB DuratorqDI 10) EEC V X 850±60 EZD /115 FXFA DuratorqDI 10) EEC V X 850±60 EZD /120 D4FA DuratorqDI 10) EEC V X 800 EZD /125 DOFA DuratorqDI 10) EEC V X 850±60 EZD /137 H9FA DuratorqTDCi 10) EEC V X 850±60 EZD 38 Transit (01/00 05/06) Elsőkerékhajtás /75 D3FA DuratorqDI 10) EEC V X 800 EZD /85 F3FA DuratorqDI 10) EEC V X 800 EZD /100 ABFA DuratorqDI 10) EEC V X 800 EZD /125 FIFA DuratorqTDCi 10) EEC V X 800 EZD 38 1) 6) Lásd köv. oldalszám: 4 9) Benzin vagy folyék. gáz üzem (LPG) IDS diagnoszt. rutin 10) Puma dízelmotor 8) Folyék. gáz üzemnél (LPG): 103 kw (140 LE) 29

31 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Transit (04/06 ) Hátsókerékhajt /145 GZFA DuratecHE ESU320 XX 7 95 * AGFS 22 IP3 1,30 0,25 0, /145 GZFC DuratecHE ESU320 XX 7 95 * 10) AGFS 22 IP3 1,30 0,25 0, /100 PHFA DuratorqTDCi DCU 101 X EZD 38 11) /100 PHFC DuratorqTDCi Visteon X /115 JXFA DuratorqTDCi DCU 101 X EZD /115 JXFC DuratorqTDCi DCU 101 X EZD 38 11) 11) 11) /140 H9FD DuratorqTDCi X 7 11) 11) /200 SAFA DuratorqTDCi X ) 11) /200 SAFB DuratorqTDCi X Transit (04/06 ) Elsőkerékhajtás /85 P8FA DuratorqTDCi DCU 101 X EZD 38 11) /85 P8FB DuratorqTDCi Visteon X /110 QVFA DuratorqTDCi DCU 101 X EZD 38 11) 11) 11) /115 SRFA DuratorqTDCi X 7 11) 11) 11) /115 SRFB DuratorqTDCi X 7 11) 11) 11) /115 SRFC DuratorqTDCi X /115 SRFD DuratorqTDCi 11) X 7 11) 11) 1) 6) Lásd köv. oldalszám: 4 10) És etanolüzem (E85) IDS diagnoszt. rutin 11) Nyomdába adáskor nem voltak adatok 30

32 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Transit (04/06 ) Elsőkerékhajtás 11) 11) 11) /115 SRFE DuratorqTDCi X K /140 PGFB DuratorqTDCi 11) X 7 11) 11) Transit (04/06 ) Seb.váltó 4x4 (6fokozat) /140 H9FB DuratorqTDCi DCU 104 X EZD 38 Transit/Tourneo Connect (06/02 ) /115 EYPA DuratecDOHC SFI EEC V XX 95 * 800 AYFS 22 PP1 1,0 0,15 0, /115 9) EYPC DuratecDOHC SFI EEC V XX 95 * 8) 800 AYFS 22 FPM1 1,0 0,15 0, /115 EYPD DuratecDOHC SFI EEC V XX 95 * 10) 800 AYFS 22 FPM1 1,0 0,15 0, /81 IJPA DuratorqTDCi 11) X 11) 11) 11) 11) /75 P7PA DuratorqTDCi X 825 EZD 37 0,35 0, /75 P7PB DuratorqTDCi X 825 EZD 37 0,35 0, /75 R2PA DuratorqTDCi X 825 EZD 37 0,35 0, /90 HCPA DuratorqTDCi X 900 EZD 37 0,35 0, /90 HCPB DuratorqTDCi X 900 EZD 37 0,35 0,5 1) 6) Lásd köv. oldalszám: 4 9) Folyék. gáz üzemnél (LPG): 81 kw (110 LE) IDS diagnoszt. rutin 10) Vagy földgázüzem (CNG) 8) Benzin vagy folyék. gáz üzem (LPG) 11) Nyomdába adáskor nem voltak adatok 31

33 Mot.adatok Szerviz beáll.értékek Lök. térf./ Sűrítés Telj. kw/le Motorkód a mot.blokkon 1) Motortíp./ tüzelőanyagrsz. 2) Motor szab. rendsz. Katalizátor 4) Kód Kipufgelőír. 5) Tüz. any. (ROZ) 6) Gyújt.időpont ±2 ólom+ ólom Szab alapjár. ±50 1/min Öndiag. Alapalapjár. ±50 1/min Gyújt/izz.gyertyák Típ. Távols. Szelephéz. Kipufg. COtart. CO térf.% Beer. Kier. Transit/Tourneo Connect (06/02 ) /90 P9PA DuratorqTDCi X 900 EZD 37 0,35 0, /90 P9PB DuratorqTDCi X 900 EZD 37 0,35 0, /90 P9PC DuratorqTDCi X 900 EZD 37 0,35 0, /90 P9PD DuratorqTDCi X 900 EZD 37 0,35 0, /90 R3PA DuratorqTDCi X 900 EZD 37 0,35 0, /90 RWPE DuratorqTDCi X 900 EZD 37 0,35 0, /90 RWPF DuratorqTDCi X 900 EZD 37 0,35 0, /110 RWPA DuratorqTDCi X 850 EZD 37 0,35 0, /110 RWPC DuratorqTDCi X 850 EZD 37 0,35 0, /110 RWPD DuratorqTDCi X 850 EZD 37 0,35 0,5 1) 6) Lásd köv. oldalszám: 4 9) Folyék. gáz üzemnél (LPG): 81 kw (110 LE) IDS diagnoszt. rutin 10) Vagy földgázüzem (CNG) 8) Benzin vagy folyék. gáz üzem (LPG) 11) Nyomdába adáskor nem voltak adatok 32

34 Gyújtási sorrend/befecskendezési sorrend Motor Gyúj. sor. Befecs. sorr. (Dízel) EnduraE OHC, OHC 12V, DOHC, DOHC16V, ZetecE, ZetecSE, ZetecS VCT, DuratecHE, Duratec8V, Duratec16V, 1.6 Duratec16V TiVCT, 1.8 DuratecSCi, 2.0 DuratecST, 2.0 DuratecRS, 1.2 Duratec (FP4) DuratecST (VI5) V6, DuratecVE, 3.0 DuratecST/SE, V6 SOHC 2.8 CDV6, 2.8 CDV6 24V 1.2 DuratourqTDCi (FD4), 1.4/1.6 DuratorqTDCi (DV), 1.8 EnduraDE, 1.8 EnduraDE (TCI), 1.8 DuratorqTDCi, 1.8 EnduraDI, 1.9 TDI, 2.0 DuratorqTDCi (DW), 2.0/2.4 DuratorqDI (Puma), 2.0/2.2/2.4 DuratorqTDCi (Puma), 2.5 Dízel (WL), 2.5 Turbódízel (WLT), 2.7 TDDízel, 2.7 TIDízel DIDízel Transit 3.2 DuratorqTDCiDízel Transit Karbantartást nem igénylő akkumulátorok Az akkumulátor állapotát és töltöttségét a MICRO390 (FSEszám ) akkumulátorvizsgáló készülékkel ellenőrizni. A kálcium/ólomakkumulátorok töltéséhez alkalmas töltőkészüléket kell használni. A töltőkészülékkel (FSEszám ) ólom/antimon ( Sb ) és kálcium/ólomakkumulátorok ( Ca ) egyaránt tölthetők. 33

35 Motorkód helye a motorblokkon 1.2 Duratec (FP4) 1.3 EnduraE ZetecE/SE/S VCT/2.0 DuratecST/ Duratec16V/RS/DOHC 1.3/1.6 Duratec8V OHC 1.6 Duratec16V TiVCT (Sigma) 1.8/2.0/2.3 DuratecHE/SCi 2.0 DuratecST (MI4) 2.0/2.3 DOHC 34

36 Motorkód helye a motorblokkon 2.0/2.3 DOHC (Galaxy) 2.4 OHC 12V (Maverick) V6 2.5 DuratecVE 2.5 DuratecST (VI5) 2.8 i CDV6 (Galaxy) 2.8 CDV6 24V (Galaxy) 3.0 DuratecST/VE/SE 35

37 Motorkód helye a motorblokkon 1.3 DurattorqTDCi (FD4) 1.4/1.6 DuratorqTDCi (DV) 1.8 EnduraDE/DE(TCI)/DI 1.8 DuratorqTDCi 1.9 TDI (Galaxy) 1.9 TDI Sziv.porl. (Galaxy) 2.0 DuratorqDI/TDCi (Puma) 2.0 DuratorqTDCi (DW) 2.2 / 2.4 DuratorqTDCi (Puma) 36

38 Motorkód helye a motorblokkon 2.5 DI (Transit) 2.5 WL/2.5 WLT (Ranger) 2.7 TD/2.7 TI (Maverick) 3.2 DuratorqTDCi 37

39 Hengerfej meghúzási nyomatékok Meghúz. nyomaték Nmben és elforg. szög fokban Fok /1.4/ ZetecS 1.25/1.4/ EnduraE 1.3/1.6 OHC 5) OHC 6) 1.6/1.8/ /2.0/ Duratec ZetecSE VCT Duratec16V Duratec16V Ti Duratec8V ZetecE 3 DuratecSCi (FP4) VCT Duratec ) ) ) 11) ) 5 10) ) ) ) ) ) ) ) ) 75 13) 9) ) ) ) Figyelem 1) 1020 perc várakozási idő után 2) Utánhúzás a motor felmelegítése után (15 perc 1000/percnél) 3) Az ismételt utánhúzás nem megeng. 5) Bels. kulcsnyíl. csillagcsav.k 38 menethossz 6) Belső kulcsnyíl. csavarok 70 menethosszal 5 perc várakoz. idő után 9) A csavarok kétszer használhatók fel újra, azonban egyértelműen kell jelölni rajtuk az újrafelhasználhatóságot (pontozójelölés) 10) Új hengerfejcsavarokat kell használni 11) Csak az 1 10 (M11) csavarok 12) Csak a (M8) csavarok 13) csak HPDChengerblokkal 38

40 A hengerfejcsavarok meghúzási sorrendje 1.2 Duratec (FP4) 1.25/1.4/1.6 Zetec16V 1.7 ZetecS VCT 1.25/1.4/1.6 Duratec16V 1.6 Duratec16V TiVCT EnduraE 1.3/1.6 Duratec8V OHC 1.6/1.8/2.0 ZetecE 1.8/2.0/2.3 DuratecHE/Sci 39

41 Hengerfej meghúzási nyomatékok Meghúz. nyomaték Nmben és elforg. szög fokban Fok. 2.0 DOHC 8V/16V 2.3 DOHC 16V FOG V6 1) FOG V6 2) 2.5 Duratec ST (VI5) 2.5 Duratec VE 3.0 Duratec VE 2.8i CDV6 2.8 CDV6 24V 3.0 Duratec ST 3.0 Duratec SE ) 10 10) ) 40 8) 40 8) 40 8) 30 8) 40 8) 40 8) ) 90 5) 130 (360 ) (360 ) (360 ) (360 ) ) 6) ) 11) Figyelem 1) Hatlapfejű csavarok 2) Bels. kulcsny. csav.k 3) 1020 perc várakozási idő után 4) Utánhúzás a motor felmelegítése után (15 perc 1000/percnél) 5) A legújabb fejtömítés és csavarok (menethossz 70 és 95 ) 6) Az ismételt utánhúzás nem megeng. 360 kal oldani 8) Új hengerfejcsavarokat kell használni 9) Új, olajozott csavarokat használni 10) A beépített alátétes csavar csak akkor használható fel újra, ha a csavarhossz max. 174,3 11) M8 csavarokat 3639 Nmrel meghúzni 40

42 A hengerfejcsavarok meghúzási sorrendje 2.0/2.3 DOHC V6 V6 Szívófej 2.5 DuratecST (VI5) 2.5/3.0 DuratecVE 2.8i CDV6 2.8 CDV6 24V 3.0 DuratecST/SE 41

43 Hengerfej meghúzási nyomatékok Fok. Maverick ZetecE Maverick 2.4 OHC 12V Explorer '93/' V6 Explorer ' V6 Explorer ' V6 SOHC ) ) (360 ) 2) 90 6) ) 1) 1) ) 6 Meghúz. nyomaték Nmben és elforg. szög fokban Figyelem 1) A csavarokat nem szabad újra felhasználni 2) 360 kal oldani 3) A csavarok kétszer használhatók fel újra, azonban egyértelműen kell jelölni rajtuk az újrafelhasználhatóságot (pontozójelölés) 4) Ezt követően a szívófejcsavarokat/anyákat 4 8 Nmrel meghúzni 5) Ezt követően a szívófejcsavarokat/anyákat 8 15 Nmrel meghúzni 6) Ezt követően a szívófejcsavarokat/anyákat Nmrel, majd Nmrel meghúzni 42

44 A hengerfejcsavarok meghúzási sorrendje 2.0 ZetecE 2.4 OHC 12V 4.0 V6 4.0 V6 Szívófej 4.0 V6 SOHC 43

45 Hengerfej meghúzási nyomatékok Fok. 1.3 Duratorq TDCi (FD4) 1.4 Duratorq TDCI (DV) 1.6 Duratorq TDCI (DV) 1.8 EnduraDE 1.8 EnduraDE (TCI) 1.8 EnduraDI 1.8 Duratorq TDCi 1.9 TDI 1.9 TDI Sziv.porl. 2.0/2.2 Duratorq TDCi ) 20 2) 10 2) 10 2) 20 2) 20 2) 40 2) 40 2) 20 6) ) 3) ) ) /70 5) 90 4) /70 5) ) 120 1) 1) 1) 180 8) 6 Meghúz. nyomaték Nmben és elforg. szög fokban Figyelem 1) Az ismételt utánhúzás nem megeng. 2) Új, nem olajozott csav.kat használni 3) 3 perces várakoz. idő után 180 kal oldani, majd a 4. és 5. fokozatot végrehajtani. Ezt a folyamatot minden csavarnál egymás után elvégezni. 4) Hosszú csavar 5) Rövid csavar 6) Csak az 1 10 csavarok Csak a csavarok 8) 118 csavarok 44

46 A hengerfejcsavarok meghúzási sorrendje 1.3 DuratorqTDCi (FD4) 1.4 DuratorqTDCi (DV) 1.6 DuratorqTDCi (DV) 1.8 EnduraDE/DE(TCI) 1.8 EnduraDI 1.8 DuratorqTDCi 1.9 TDI 1.9 TDI Sziv.porl. 2.0 DuratorqTDCi (Puma) 45

47 Hengerfej meghúzási nyomatékok Meghúz. nyomaték Nmben és elforg. szög fokban Fok. 2.0 Duratorq TDCi (DW) 2.0/2.4 DuratorqDI (Puma) 2.2 Duratorq 2.4 Duratorq 2.5 DI Dízel 2.5 (WL) TDCi (Puma) TDCi (Puma) Dízel 2.5 (WLT) Turbódízel 2.7 Turbódízel 2.7 TI Turbódízel 3.2 Duratorq TDCi (Puma) ) 10 5) 20 5) ) 3) 29 2) 3) ) ) 5 6) 10 6) ) ) 20 5) 40 5) ) ) 10 6) 20 6) 4) 4) 1) 1) ) ) ) 180 8) ) 25 9) ) 180 9) Figyelem 1) A csavarok kétszer használhatók fel újra, azonban egyértelműen kell jelölni rajtuk az újrafelhasználhatóságot (pontozójelölés) 2) Az újrafelhasználás előtt a hengerfejcsavarok szárhosszát (W csavar max. 102,5, N csavar max.114,5 ) ellenőrizni. 3) 23 lépésben meghúzni. 4) Utoljára a két első hengerfejcsavart (A) a vezérműtengelyfogaskeréken csak 1819 Nmrel meghúzni. 5) Csak az 1 10 csavarok 6) Csak a csavarok 118 csavarok 8) Az 1 12 csavarokhoz 9) Az csavarokhoz 10 9) 46

48 A hengerfejcsavarok meghúzási sorrendje 2.0 DuratorqTDCi (DW) 2.0/2.4 DuratorqDI (Puma) 2.5 DI Dízel 2.2 DuratorqTDCi (Puma) 2.4 DuratorqTDCi (Puma) 2.5 (WL) Dízel 2.5 (WLT) Turbódízel 2.7/2.7 TI Turbódízel 3.2 DuratorqTDCi (Puma) 47

49 Motorrészegys. meghúz. nyomatéka 1.6 Duratec 16V TiVCT Szívófejcsavarok Vmotorok 1.2 Duratec (FP4) 1.25/1.4/1.6 ZetecSE 1.25/1.4/1.6 Duratec 16V Meghúz. nyom.ok Nmben 1.3 EnduraE 1.3 / 1.6 Duratec8V 1.7 ZetecS VCT OHC 1.6/1.8/2.0 ZetecE FOG V6 1. fok ) Levegőkamra/fedél 7 10 Szívócsonk / 15 1) Kipufogócsonk 1. fok / 51 1) heng. fej Szelepfedél 1. fok / 9 4) Gyúj.gyerty Olajleer.csavar ) / 37 3) Hűtőfoly.szivattyú csav.k M8: M10: ) Csak CMAX és Focus ) Acél olajteknő 4) Műanyag szelepfedél 5) A motor felmelegítése után (15 perc 1000/percnél) utánhúzni 3) Alumínium olajteknő 48

50 Motorrészegys. meghúz. nyomatéka 1.8 DuratecSCi Focus /2.0 DuratecHE Focus CMAX 1.8/2.0 DuratecHE Meghúz. nyom.ok Nmben Mondeo /2.0 DuratecHE Transit , 2.3L DuratecHE (MI4) 2.0 DOHC8V 2.3 DOHC16V Maverick OHC 12V Maverick ZetecE Maverick DuratecHE Szívófejcsavarok/anyák 1. fok. 10 Vmotorok Levegőkamra/fedél Szívócsonk Kipufogócsonk 1. fok heng. fej 2 47 Kipuf.cső a turb.feltöltőhöz Szelepfedél 1. fok Gyúj.gyerty Olajleer.csavar Hűtőfoly.sziv. 1. fok Maverick DuratecVE 49

51 Motorrészegys. meghúz. nyomatéka Focus 2.0 DuratecST Focus 2.0 DuratecRS Fiesta 2.0 DuratecST (MI4) Meghúz. nyom.ok Nmben Focus 2.5 DuratecST (VI5) Mondeo 2.5 DuratecVE Mondeo 3.0 DuratecST Mondeo 3.0 DuratecSE Galaxy 2.8i CDV6 Galaxy 2.8 CDV6 24V Explorer '93/'94/' V6 Explorer ' V6 SOHC Szívófejcsavarok/anyák 1. fok ) / 7 3) Vmotorok Levegőkamra/fedél 25 Szívócsonk Kipufogócsonk + heng. fej 16 4) / 18 5) Kipuf.cső a turb.feltöltőhöz Szelepfedél 1. fok Gyúj.gyerty Olajleer.csavar Hűtőfoly.sziv. 1. fok ) ) Új, olajozott csavarokat használni 4) Anyák 2) Alsó szívóhíd 5) Csavarok 3) Felső szívóhíd 50

52 Motorrészegys. meghúz. nyomatéka 1.3 Duratorq TDCi (FD4) 1.4 Duratorq TDCi (DV) 1.6 Duratorq TDCI (DV) Meghúz. nyom.ok Nmben 1.8 EnduraDE 1.8 EnduraDE (TCI) 1.8 EnduraDI 1.8 Duratorq TDCi 1.9 TDI 1.9 TDI Sziv.porl. Szívócsonk Kipufogócsonk + 1. fok heng. fej Kipuf.cső a turb.feltöltőhöz Szelepfedél Izz.gyerty Olajleer.csavar Hűtőfoly.sziv. 1. fok M6: 10 M6: M8: 23 M8: 23 51

53 Motorrészegys. meghúz. nyomatéka 2.0 Duratorq TDCi (DW) 2.0 Duratorq DI / TDCi (Puma) 2.2 Duratorq TDCi (Puma) Meghúz. nyom.ok Nmben 2.4 Duratorq DI / TDCI (Puma) 2.5 DI Dízel 2.5 (WL) Dízel 2.5 (WLT) Turbódízel 2.7/2.7 TI Turbódízel 3.2 Duratorq TDCi (Puma) Szívócsonk 1. fok Kipufogócsonk + heng. fej ) 40 Kipuf.cső a turb.feltöltőhöz Szelepfedél 1) 1,5 2,9 1,5 2, ,0 8,8 5,0 8, Izz.gyerty Olajleer.csavar Hűtőfoly.sziv. 16 M6: 10 M6: 10 M6: 10 M8: M8: 23 M8: 23 M8: 23 M10: ) ) 36 2) 23 1) A szívócsonk és a szelepfedél egy alkatrészt alkotnak 2) Anyák 3) Csak 2.7 TI mot. 52

54 Kenőanyagok/folyadékok specifikációk Motorolajok Benzinmotorok a '99es modellévtől kezdve ( ) Motorok Ajánlott motorolajok Előírt viszkozitás Előírt specifikáció Mot.olajok csak utántölt.hez Megnevezés Megnevezés Viszk. Specifikáció 1.6 ZetecSE (FVV) 1) Formula S / SD SAE 5W40 WSSM2C917A Formula E SAE 5W30 WSSM2C913B 1.2 Duratec (FP4) Formula XR+ SAE 10W40 ACEA A3/B3 1.3 EnduraE Formula E SAE 5W 30 WSSM2C913 B Formula S / SD SAE 5W 40 WSSM2C917A 1.3 / 1.6 Duratec8V 1.25 / 1.4 / 1.6 ZetecSE 1.25 / 1.4 / 1.6 Duratec16V 1.6 Duratec16V TiVCT 1.7 ZetecS VCT 1.6 / 1.8 / 2.0 ZetecE 1.8 DuratecDOHC 1.8 / 2.0 DuratecHE 1.8 DuratecHE (FVV) 1) Formula XR+ SAE 10W 40 ACEA A3/B3 2.3 DuratecHE 1.8 DuratecSCi 2.0 DuratecST 2.0 DuratecST (MI4) 2.0 DuratecRS 2.0 / 2.3 DOHC 2.5 / 3.0 DuratecVE 2.5 DuratecST (VI5) 3.0 DuratecSE / ST 4.0 V6 SOHC 2.8 CDV6 2.8 CDV6 24V 1) etanolüzeel Formula XR+ SAE 10W 40 ACEA A3/B3 Formula S / SD SAE 5W 40 WSSM2C917A Super Multigrade SAE 15W40 ACEA A2/B2 / A3/B3 53

55 Kenőanyagok/folyadékok specifikációk Motorolajok Dízelmotorok a '99es modellévtől kezdve ( ) Motorok Ajánlott motorolajok Előírt viszkozitás Előírt specifikáció Mot.olajok csak utántölt.hez Megnevezés Megnevezés Viszk. Specifikáció 1.4 DuratorqTDCi (DV) Formula E SAE 5W 30 WSSM2C913 B Formula S / SD SAE 5W 40 WSSM2C917A 1.6 DuratorqTDCi (DV) 1.8 EnduraDE 1.8 EnduraDE (TC) 1.8 EnduraDE (TCI) 1.8 EnduraDI 1.8 DuratorqTDCi Formula XR+ SAE 10W 40 ACEA A3/B3 2.0 DuratorqDI (Puma 3) ) 2.0 DuratorqTDCi (DW) 2.4 DuratorqDI (Puma 3) ) 2.0 / 2.2 / 2.4 / 3.2 DuratorqTDCi (Puma 3) ) 1.3 DuratorqTDCI (FD4) Formula S / SD SAE 5W 40 WSSM2C917A 1.9 TDI (Galaxy) 1) 1.9 TDI (Galaxy) 2) Formula XR+ SAE 10W 40 ACEA A3/B3 Super Multigrade SAE 15W40 ACEA A2/B2 / A3/B3 Formula S / SD SAE 5W 40 WSSM2C917A 2.5 DI (Transit) Formula XR+ SAE 10W 40 ACEA A3/B3 Super Multigrade SAE 15W40 ACEA A2/B2 / A3/B3 2.5 Turbódízel (Transit) Formula S / SD SAE 5W 40 WSSM2C917A Formula E SAE 5W 30 WSSM2C913B 2.5 Dízel (Ranger) Formula E SAE 5W 30 WSSM2C913B Formula S / SD SAE 5W40 WSSM2C917A 2.5 Turbódízel (Ranger) Formula XR+ SAE 10W 40 ACEA A3/B3 1) Sziv.porl. befecsk.rendszerrel 3) Dízelmotor 2) Sziv.porl. befecsk.rendszer nélkül 54

56 Kenőanyagok/folyadékok specifikációk Össz. motor 1) Motorok Motorolajok benzinmotorok a '98 (07/98) modellévig Ajánlott motorolajok Alternat. mot.olajok Megnevezés Viszk. Specifikáció Megnevezés Viszk. Specifikáció Formula E SAE 5W 30 WSSM2C913 B Formula S / SD SAE 5W 40 WSSM2C917A kivéve: 1.6 CVH Turbo, 2.0 DOHC Cosworth, 1.4 OHC (Econovan), Formula XR+ SAE 10W 40 ACEA A3/B3 2.2 OHC (Probe GT) 2.9 V6 12V (Scorpio 95), 2.9 V6 24V Cosworth 2.4 OHC 12V (Maverick) 2.8 CD V6 (Galaxy) 1.6 CVH Turbo Formula S / SD SAE 5W 40 WSSM2C917A 2.0 DOHC Cosworth 1.4 OHC (Econovan) Formula XR+ SAE 10W 40 ACEA A3/B3 Formula S / SD SAE 5W 40 WSSM2C917A 2.2 OHC (Probe GT) 2.9 V6 12V (Scorpio 95), 2.9 V6 24V Cosworth 2.4 OHC 12V (Maverick) 2.8 CDV6 (Galaxy) Formula XR+ SAE 10W 40 ACEA A3/B3 Super Multigrade SAE 15W40 ACEA A2/B2 / A3/B3 Formula S / SD SAE 5W40 WSSM2C917A 1) A Zetec / ZetecE motorokhoz a SAE 5W30 motorolaj nyomatékosan ajánlott a fent megadott Ford specifikációkkal (további megjegyz. lásd MSzI 24/

57 Kenőanyagok/folyadékok specifikációk Motorok 1.6 / 1.8 Dízel, 1.8 Turbódízel, 1.8 TCIDízel, 1.9 TDIDízel, 2.0 Dízel (Econovan), 2.3 Dízel, 2.5 Dízel (Scorpio), 2.5 Turbódízel (Scorpio), 2.5 TCIDízel (Scorpio) Motorolajok dízelmotorok a '98 ( 07/98) modellévig Ajánlott motorolajok Alternat. mot.olajok Megnevezés Viszk. Specifikáció Megnevezés Viszk. Specifikáció Formula XR+ SAE 10W 40 ACEA A3/B3 Formula S / SD SAE 5W 40 WSSM2C917A Super Multigrade SAE 15W40 ACEA A2/B2 / A3/B3 1.8 Endura DE 1), 1.8 Endura DE (TC) 1), 1.8 Endura DE (TCI) 1) 2.5 DIDízel (Transit), 2.5 Turbódízel (Transit) 2.7 Turbódízel, 2.7 TITurbódízel Formula XR+ SAE 10W 40 ACEA A3/B3 Formula S / SD SAE 5W 40 WSSM2C917A Formula XR+ SAE 10W 40 ACEA A3/B3 Formula S / SD SAE 5W 40 WSSM2C917A Formula E SAE 5W 30 WSSM2C913B Super Multigrade SAE 15W40 ACEA A2/B2 / A3/B3 Formula XR+ SAE 10W 40 ACEA A3/B3 Formula S / SD SAE 5W 40 WSSM2C917A Super Multigrade SAE 15W40 ACEA A2/B2 / A3/B3 Motorolajviszkozítás a külső hőmérséklet függvényében Külső hőmérs. Mot.olaj Viszk. 20 C alatti hőmtől +40 Cig Formula E 2) SAE 5W C alatti hőmtől +40 Cig Formula S / SD SAE 5W Ctól +40 Cig Formula XR+ SAE 10W Ctól +40 Cig Super Multigrade SAE 15W40 1) Egyes gépkocsikba (WP gyárt. kódig) már 5W30 viszk. motorolaj is tölthető, de ehhez módosított olajnyom. kapcsoló szüks., a 37/1999 MSzInek megfelelően. 2) +10 C alatt ez a motorolaj minden 1.8 díz.motorhoz 7/98ig és minden 1.9 TDI mot.hoz (Galaxy) alkalmazható, kivéve a sziv.porl. befecsk.rendszerrel felszerelteket. 56

58 Kenőanyagok/folyadékok specifikációk Alk. Megnevezés Előírt specifikáció Kézi s.váltó elsőkerékhajtáshoz ib5, G5M (Maverick 2001) Ford váltóolaj SAE 75W90 WSDM2C200C MTX75, VXT 75, AK (Maverick 2001) Ford váltóolaj SAE 75W90 WSDM2C200C MT285/6fok. (Focus ST170) Ford váltóolaj SAE 75W90 WSDM2C200C MMT6/6fok. (Mondeo 2001, CMAX , Focus , SMAX/Galaxy Ford váltóolaj SAE 75W90 WSDM2C200C ) MMT6/6 sebesség (Kuga ) Váltóolaj WSSM2C200D2 MT350/6fok. (Galaxy ) Ford váltóolaj SAE 70W 75W N052171VX00 M66/6fok. (Focus , SMAX/Galaxy ) Ford váltóolaj BOVC WSSM2C200C3 C514, C514R (Ka 2009) Váltóolaj 8U7J7J106AA Kézi kap. seb.váltó hátsók.hajt. (5fok.) MT75 (Transit), 5fok. (Maverick 1994) Ford váltóolaj SAE 75W90 WSDM2C200C R15MD, R15MXD (Ranger) Ford váltóolaj SAE 75W90 WSDM2C200C Kézi kap. seb.váltó hátsók.hajt. (6fok.) MT82 (Transit , Transit ) Ford váltóolaj SAE 75W90 WSDM2C200C Seb.váltó 4x4 (6fokozat) Kuga Váltóolaj WSSM2C200D2 MT82 4x4 (Transit ) Ford automata váltóolaj WSDM2C200C Osztómű (4x4) Kuga Váltóolaj 8U7J19G518BA Maverick 1994, Explorer Ford automata váltóolaj WSSM2C919E Maverick 2001 (kézi seb.váltó) Ford automata váltóolaj WSPM2C197A Maverick 2001 (CD4E) Ford automata váltóolaj WSLM2C192A Ranger Ford váltóolaj SAE 75W90 WSDM2C200C Automata seb.váltó A4LD, A4LDe, A4LDE 96 MÉig Ford automata váltóolaj WSSM2C919E A4LD, A4LDE 97 MÉtől Ford automata váltóolaj WSSM2C919E CD4E, 4R55E Ford automata váltóolaj WSSM2C919E CTX, 4F27E, 5R55E Ford automata váltóolaj WSSM2C919E 57

59 Kenőanyagok/folyadékok specifikációk Alk. Megnevezés Előírt specifikáció Automata seb.váltó CFT23 Ford automata váltóolaj WSSM2C928A AW8140LE Ford automata váltóolaj EAW WSSM2C924A AWF21 Automata váltóolaj WSSM2C924A AG4 s.váltó Automata váltóolaj N052162VX00 AG4 kiegy.mű Váltóolaj (API GL 5 / 75W90) N052145VX00 AG5 Ford automata váltóolaj AG5 V N052990VX00 5F31J (Durashift 5tronic) Automata váltóolaj J5S WSSM2C922A1 Első tengely 4x4 Mind, kiv. Explorer '95/'97 Ford hipoid olaj (SAE 90/API GL 5) SQM2C9002AA Explorer 95/ 97 Váltóolaj (SAE 80 W 90/API GL 5) WSPM2C197A Hátsó teng. Kuga Váltóolaj (SAE 80 W 90/API GL 5) Aktív, igény szerinti tengelykapcsolás (Kuga WSPM2C197A ) Váltóolaj: AWD 8U7J AA Ranger differenciálzár nélkül Ford hipoid olaj (SAE 90/API GL 5) SQM2C9002AA Ranger differenciálzárral, Transit '92/'95 Ford hipoid olaj (SAE 90/API GL 5) SRM2C9102A Transit Váltóolaj WSLM2C192A Galaxy 1995 Ford hipoid olaj (SAE 75 W) N052726Y0 Maverick 1994 Váltóolaj ESWM2C119A Maverick 2001 Váltóolaj (SAE 80 W 90/API GL 5) WSPM2C197A Explorer 93/ 94 Ford hipoid olaj (SAE 90/API GL 5) SQM2C9002AA 1) Explorer 95 Váltóolaj (SAE 80 W 90/API GL 5) WSPM2C197A 2) Explorer 97, Transit Váltóolaj WSLM2C192A 1) 1) Olajadalékot (specifik.: ESTM2C118A) hozzáadni 2) Olajadalékot (specifik.: WSPM2C196A) hozzáadni 58

60 Kenőanyagok/folyadékok specifikációk Alk. Fékber./tengelykapcs. hidraulikarendsz. Megnevezés Előírt specifikáció Transit 1992, Transit 1995 Ford fékfolyadék (Super DOT 4 vagy DOT4) ESDM6C57A / SAM6C9103A SportKa, Streetka , Ka2009, Fiesta Ford fékfolyadék (Super DOT 4) ESDM6C57A / WSSM6C57A , Fiesta , Fusion , Mondeo 2001, Mondeo , Maverick 1994, Focus 1999, Focus , CMAX , Transit , Transit/Tourneo Connect , Transit , S MAX/Galaxy , Kuga Ka 1997 (kiv. SportKa), Fiesta 1996, Puma Ford fékfolyadék (DOT4) 1998, Galaxy 1995, Galaxy , Ranger, Maverick 2001 SAM6C9103A Szervokormánytartály Fiesta 1996, Puma, Maverick 1994, Maverick 2001 (RHD) Ka, Streetka, Focus 1999, Focus RS, Mondeo 2001, Ranger, Maverick 2001 (LHD), Transit 1/99, Transit Connect, Tourneo Connect Hagyom. szervokormányzás: Fiesta , Fusion , Focus , CMAX , Transit Ford automata váltóolaj Szervokormányfolyadék Szervokormányfolyadék WSSM2C919E WSAM2C195A WSAM2C195A 59

61 Kenőanyagok/folyadékok specifikációk Alk. Szervokormánytartály Elektrohidraul. szervokormányzás: Fiesta , Fusion , Focus , CMAX , Galaxy 1995, Galaxy , SMAX/Galaxy , Kuga Megnevezés Szervokormányfolyadék Előírt specifikáció WSS M2C204 A2 Automatizált kapcs.működtetés kézi seb.váltó Hűtőrendsz. Explorer Hidr.olaj ESWM2C33F Transit Hidraulikafolyadék N052146VX00 / WSSM2C204A Fiesta , Fusion Ford fékfolyadék (Super DOT 4) ESDM6C57A Mind, kiv. Maverick % víz + 50% hűtőfoly.koncentr. (Super Plus) WSSM97B44D 1) Maverick % víz + 50% hűtőfoly.koncentr. (Super Plus X4) WSSM97B51A1 2) 1) Korlát. nélk. keverhető Motorcraft Super Plus 4gyel és Motorcraft Super Plus 2000rel. 2) A gyártáskor zöld hűtőfolyadékkal (ESEM97B44A) feltöltött gépkocsik feltöltéséhez és újratöltéséhez is. 60

62 Motorolajcsereintervall. Modell Össz km Össz km Össz km Össz km Ka 1997, Streetka , Fiesta , Fusion X Benzin: Focus 1999 (08/98 12/04), Dízel: Focus 1999 (10/01 12/04) X Benzin, Dízel: Focus (07/04 ), CMAX (06/03 ) X Etanol (E85): Focus (FFV), CMAX (FFV) X Benzin: Mondeo 2001 (10/00 ), Dízel: Mondeo 2001 (08/01 ) X Maverick 1994: 2.7 Turbódízel X Maverick 2001 (12/00 11/03) X Maverick 2001 (12/03 ): 2.3 Duratec HE X Maverick 2001 (12/03 ): 3.0 Duratec VE X Explorer ( 08/96), Ranger 2003 (08/2002) X Explorer (09/96 ), Galaxy (04/200002/2006) X Transit 1992 (08/91 07/94), Transit 1995 (08/94 07/98) X Transit 1995 (08/98 07/00) X Benzin: Transit , Transit/Tourneo Connect X Dízel: Transit , Transit/Tourneo Connect X Minden más gépkocsi (09/89 ) X 61

63 Motorolajcsereintervall. Új szervizintervallumrendszer Figyelem Új szervizintervallumrsz. a 2006ban először üzembe helyezett típusoknál ( / 5G gy. kódtól) Ka 1997, Ka 2009, Streetka , Fiesta , Fiesta , Fusion , Focus , Focus ST 1), CMAX , Mondeo 2001, SMAX/Galaxy , Kuga km / 2 év egy időközi, kis szervizzel, beleértve az olajcserét km / 1 év után / évente Benzin: Transit Dízel: Transit kivéve 103 kw / 140 LE DuratorqTDCi km / 2 év egy időközi, kis szervizzel, beleértve az olajcserét km / 1 év után Dízel: Transit kw / 140 LE DuratorqTDCi km / 2 év egy eltérő szervizzel, amelyet a kombinált műszerben lévő, olajszint/hőmérsékletérzékelő által aktivált figyelmeztető lámpa jelez. 1) Minden Focus ST a gyárt. kezd.től, függetlenül az első üzembe hely.től 62

64 Mot.ol.feltölt.menny. Modell Ka /96 Ka /08 Streetka /03 07/05 Fiesta /95 02/02 Fiesta /01 06/08 Fiesta /08 Lök.térf. Motortíp. Mot.ol.feltölt.menny. Modell Lök.térf. Motortíp. Mot.ol.feltölt.menny. + + Olajszűrőcsere Olajszűrőcsere 1.3 l EnduraE 3,25 l 2,75 l Fusion l/1.4 l Duratec16V 3,75 l 1) /3,8 l 2) 3,5 l 1.3 l / 1.6 l Duratec8V 4,35 l 3,9 l 06/ l Duratec16V 4,25 l 3) /4,1 l 2) 3,75 l 1.2 l Duratec (FP4) 2,8 l 2,5 l 1.4 l/1.6 l DuratorqTDCi (DV) 3,8 l 3,4 l 1.3 l DuratorqTDCi (FD42,8 l 2,5 l Puma l ZetecSE 3,75 l 1) /3,8 l 2) 3,5 l 1.6 l Duratec8V 4,35 l 3,9 l 06/97 12/ l ZetecSE 4,25 l 3) /4,1 l 2) 3,75 l 1.7 l ZetecS VCT 4,62 l 4,15 l 1.25 l/1.4 l ZetecSE 3,75 l 1) /3,8 l 2) 3,5 l Focus l ZetecSE 3,75 l 1) /3,8 l 2) 3,5 l 1.3 l EnduraE 3,25 l 2,75 l 08/98 12/ l ZetecSE 4,25 l 3) /4,1 l 2) 3,75 l 1.6 l ZetecSE 4,25 l 3) /4,1 l 2) 3,75 l 1.6 l Duratec8V 4,35 l 3,9 l 1.8 l EnduraDE 5,0 l 4,5 l 1.8 l/2.0 l ZetecE 4,25 l 3,75 l 1.8 l EnduraDI 5,6 l 5,0 l 2.0 l DuratecST 4,25 l 3,75 l 1.25 l/1.4 l Duratec16V 3,75 l 1) /3,8 l 2) 3,5 l 2.0 l DuratecRS 4,25 l 3,75 l 1.3 l Duratec8V 4,35 l 3,9 l 1.8 l EnduraDI 5,6 l 5,0 l 1.6 l Duratec16V 4,25 l 3) /4,1 l 2) 3,75 l 1.8 l DuratorqTDCi 5,6 l 5,0 l 2.0 l DuratecST (MI4) 4,3 l 3,9 l 1.4 l/1.6 l DuratorqTDCi (DV) 3,8 l 3,4 l 1.25 l/1.4 l Duratec16V 3,8 l 3,5 l 1.6 l Duratec16V TiVCT4,05 l 3,75 l 1.4 l DuratorqTDCi (DV) 3,8 l 3,4 l 1) +olajszűrő: EFL l DuratorqTDCi (DV) 3,85 l 3,45 l 2) +olajszűrő: EFL 10 3) +olajszűrő: EFL

65 Mot.ol.feltölt.menny. Modell Focus /04 C MAX /03 Mondeo /96 09/00 Mondeo /00 Lök.térf. Motortíp. Mot.ol.feltölt.menny. Modell Lök.térf. Motortíp. Mot.ol.feltölt.menny. + + Olajszűrőcsere Olajszűrőcsere 1,4 l/1.6 l Duratec16V 4,25 l 3) /4,1 l 2) 3,75 l Mondeo l DuratecVE 5,5 l/5,7 l 1) 5.0 l/5,2 l 1) 1.6 l Duratec16V TiVCT4,1 l 2) 3,75 l 10/00 02/ l DuratecST/SE 5,7 l 5,2 l 1.8 l/2.0 l DuratecHE 4,3 l 3,9 l 2.0 l DuratorqDI 6,0 l 5,8 l 2.5 l DuratecST (VI5) 5,8 l 5,5 l 2.0 l DuratorqTDCi 6,0 l 5,8 l 1.6 l DuratorqTDCi (DV) 3,8 l 3,4 l 2.2 l DuratorqTDCi 6,0 l 5,8 l 2.0 l DuratorqTDCi (DW)5,5 l 5,0 l Mondeo (02/07 ) Duratorq16V 1.6 l Duratec16V 4,25 l 3) /4,1 l 2) 1.6 l 3,75 l TiVCT 4,05 l 3,75 l 1.6 l Duratec16V TiVCT4,1 l 2) 3,75 l 2.0 l DuratecHE 4,3 l 3,9 l 1.8 l/2.0 l Duratec HE 4,3 l 3,9 l 2.3 l DuratecHE 4,3 l 3,9 l 1.6 l DuratorqTDCi (DV) 3,8 l 3,4 l 2.5 l DuratecST 5,8 l 5,5 l 2.0 l DuratorqTDCi (DW)5,5 l 5,0 l 1.8 l DuratorqTDCi 5,6 l 5,0 l 1.6 l/1.8 l/2.0 ZetecE 4,25 l 3,75 l 2.0 l DuratorqTDCi (DW) 5,5 l 5,0 l 2.5 l DuratecVE 5,5 l 5,0 l 2,2 l DuratorqTDCi (DW) 5,9 l 5,3 l 1.8 l EnduraDE (TCI) 5,1 l 4,5 l 1.8 l/2.0 l DuratecHE 4,3 l 3,9 l 1.8 l DuratecSCi 4,3 l 3,9 l 1) Gk.k a köv. időp.tól ) +olajszűrő: EFL 10 3) +olajszűrő: EFL

66 Mot.ol.feltölt.menny. Modell Galaxy /95 03/00 Galaxy /00 02/06 SMAX / Galaxy /06 Lök.térf. Motortíp. Mot.ol.feltölt.menny. Modell Lök.térf. Motortíp. Mot.ol.feltölt.menny. + + Olajszűrőcsere Olajszűrőcsere 2.0 l DOHC8V 4,25 l 4,0 l Kuga l DuratorqTDCi 5,5 l 5,0 l 2.3 l DOHC16V 4,0 l 3,75 l 02/ l DuratecST 5,8 l 5,5 l 2.8 l CD V6 5,7 l 5,2 l 1.9 l TDI 4,3 l 3,8 l 1.9 l TDI 1) 4,3 l 3,8 l 2.0 l DOHC8V 4,25 l 4,0 l 2.3 l DOHC16V 4,0 l 3,75 l 2.8 l CD V6 24V 5,5 l 5,0 l 1.9 l TDI 1) 4,3 l 3,8 l 2.0 l DuratecHE 4,3 l 3,9 l 2,3 l DuratecHE 4,3 l 3,9 l 2.5 l DuratecST 5,8 l 5,5 l 1.8 l DuratorqTDCi 6,1 l 5,6 l 2.0 l DuratorqTDCi (DW)5,5 l 5,0 l 2,2 l DuratorqTDCi (DW)5,9 l 5,3 l 1) Sziv.porl. befecsk.rendszerrel 65

67 Mot.ol.feltölt.menny. Modell Lök.térf. Motortíp. Mot.ol.feltölt.menny. Modell Lök.térf. Motortíp. Mot.ol.feltölt.menny. + + Transit l OHC 3,75 l 3,25 l Transit/Tourneo 1.8 l ZetecE 4,25 l 3,75 l 08/91 07/ l DIDízel 6,0 l 5,7 l Connect / l EnduraDI 5,6 l 5,0 l 2.5 l DITurbódízel 6,0 l 5,7 l 1.8 l DuratorqTDCi 5,6 l 5,0 l 2.9 l V6 4,25 l 4,0 l Maverick l OHC 16V 4,3 l 3,9 l Transit l DOHC8V 4,5 l 1) /4,25 l 2) 4,0 l 06/93 04/ l Turbódízel 7,2 l 6,5 l 08/94 07/ l DIDízel 6,0 l 5,7 l 2.7 l TI Turbódízel 6,2 l 5,5 l 2.5 l DITurbódízel 6,0 l 5,7 l Maverick l ZetecE 4,25 l 3,75 l 2.5 l Turbódízel 6,0 l 5,7 l 12/00 11/ l DuratecVE 5,2 l 4,7 l Transit l DOHC16V 4,25 l 3,75 l Maverick l DuratecHE 4,25 l 3,75 l Hátsókerékhajt. 2.4 l DuratorqDI 7,0 l 6,5 l 12/ l DuratecVE 5,2 l 4,7 l 01/00 05/ l DuratorqTDCi 7,0 l 6,5 l Explorer 4.0 l V6 4,7 l 3,75 l Transit l DuratorqDI 6,5 l 6,0 l 01/ l V6 SOHC 4,7 l 3,75 l Elsőkerékhajtás Ranger 2.5 l Dízel (WL) 6,3 l 5,6 l 2.0 l DuratorqTDCi 6,5 l 6,0 l 08/00 05/06 02/ l Turbódízel (WLT) 6,3 l 5,6 l Transit l DuratecHE 4,3 l 3,9 l 04/ l DuratorqTDCi 6,72 l 6,14 l 2.4 l DuratorqTDCi 7,2 l 6,86 l 3.2 l DuratorqTDCi 11,4 l 11,0 l 1) Klímaber.sel (Ol.szű.: EFL 90) 2) Klímaber. nélkül (Ol.szű.: EFL 600) Olajszűrőcsere Olajszűrőcsere 66

68 Hűtőfoly.feltölt.menny. Modell Lök.térf. Motortíp. Hűtőfo.feltölt.menny. Modell Lök.térf. Motortíp. Hűtőfo.feltölt.menny. Ka l EnduraE 5,25 l Focus l Duratec16V 5,2 l 1) / 5,5 l 2) 09/96 08/ / 1.6 l Duratec8V 5,25 l 07/ l Duratec16V 5,5 l 1) / 5,8 l 2) Ka l Duratec (FP4) 4,85 l 1.6 l Duratec16V TiVCT 6,0 l 08/ l DuratorqTDCi (FD4) 6,3 l 1.8 l DuratecHE 6,5 l Streetka l Duratec8V 5,25 l 2.0 l DuratecHE 6,3 l Fiesta l/1.4 l/1.6 l ZetecSE 6,0 l 2.5 l DuratecST (VI5) 7,1 l 11/95 02/ l EnduraE 7,1 l 1.6 l DuratorqTDCi (DV) 7,3 l 1.8 l EnduraDE/DI 9,3 l 1.8 l DuratorqTDCi 8,1 l Fiesta l/1.4 l/1.6 l Duratec16V 5,0 l 2.0 l DuratorqTDCi (DW) 8,4 l 11/01 06/ l Duratec8V 5,0 l CMAX 1.6 l Duratec16V 6,0 l 3) /5,5 l 4) 1) 4) 2) /5,8 l Fiesta / l DuratecST (MI4) 6,0 l l Duratec16V TiVCT 6,0 l 1.4 l/1.6 l Duratorq TDCi (DV) 5,5 l 06/ l DuratecHE 6,5 l 1.25 l/1.4 l/1.6 l Duratec16V 5,5 l 2.0 l DuratecHE 6,3 l 1.6 l Duratec16V TiVCT 5,5 l 1.6 l DuratorqTDCi (DV) 7,5 l 3) /7,3 l 4) 1.4 l/1.6 l Duratorq TDCi (DV) 6,1 l 1.8 l DuratorqTDCi 8,1 l 2.0 l DuratorqTDCi (DW) 9.0 l 3) / 8.4 l 4) Fusion l/1.4 l/1.6 l Duratec16V 5,0 l 06/ l/1.6 l Duratorq TDCi (DV) 5,5 l Puma l/1.6 l ZetecSE 6,0 l 06/97 12/ l ZetecS VCT 7,6 l 1) Klímaber. nélkül Focus l/1.6 l ZetecSE 5,0 l 2) Klímaber.sel 08/98 12/ l Duratec8V 6,15 l 3) A köv. időpontig: l/2.0 l ZetecE 5,75 l 4) A köv. időponttól: l DuratecST/RS 5,75 l 1.8 l EnduraDI/TDCi 6,5 l 67

69 Hűtőfoly.feltölt.menny. Modell Lök.térf. Motortíp. Hűtőfo.feltölt.menny. Modell Lök.térf. Motortíp. Hűtőfo.feltölt.menny. Mondeo /1.8 l/2.0 l ZetecE 6,6 l 5) /7,1 l 6) Galaxy l DOHC8V 8,2 l 1) / 10,0 l 2) / 10,7 l 3) / 08/96 09/ l DuratecVE 9,5 l 5) /9,7 l 6) 02/95 03/00 8,5 l 4) / 10,3 l 5) / 11,0 l 6) 1.8 l EnduraDE TCI) 9,3 l 2.3 l DOHC16V 8,6 l 1) / 10,4 l 2) / 11,1 l 3) / Mondeo l DuratecHE 8,3 l 8,9 l 4) / 10,7 l 5) / 11,4 l 6) 10/ l DuratecSCi 8,3 l 2.8 l CDV6 9,0 l 1) / 10,8 l 2) / 11,4 l 3) 2.0 l DuratecHE 8,1 l 9,2 l 4) / 11,0 l 5) / 11,7 l 6) 2.5 l DuratecVE 9,5 l 5) /9,7 l 6) 1.9 l TDI 9,2 l 3.0 l DuratecST/SE 9,5 l Galaxy l DOHC8V 8,6 l 1) / 10,4 l 2) / 11,1 l 3) 2.0 l DuratorqDI 10,4 l /10,6 l 8) 04/ l DOHC16V 9,4 l 1) / 11,2 l 2) / 11,9 l 3) / 2.0 l DuratorqTDCi 10,4 l /10,6 l 8) 9,8 l 4) / 11,6 l 5) / 12,3 l 6) Mondeo (02/07 ) Kuga /08 5) Kézi seb.váltóval 2.2 l DuratorqTDCi 10,4 l /10,6 l 8) 2.8 l CDV6 24V 9,4 l 1) / 11,2 l 2) / 11,9 l 3) / 1.6 l Duratec16V TiVCT 6,16 l 9,7 l 4) / 11,5 l 5) / 12,2 l 6) 2.0 l DuratecHE 6,2 l 1.9 l TDI 7,2 l 1) / 9,0 l 2) / 9,7 3) 2.3 l DuratecHE 6,9 l 7,5 l 4) / 9,3 l 5) / 10,0 l 6) 2.5 l DuratecST 7,1 l SMAX/Galaxy ,8 l DuratorqTDCi 7,9 l 1.8 l DuratorqTDCi (Lynx) 7,93 l 2,0 l DuratorqTDCi 8,1 l 2.0 l DuratorqTDCi (DW) 8,14 l 2.2 l DuratorqTDCi (DW) 8,4 l 2.2 l DuratorqTDCi (DW) 8,4 l 2,0 l DuratecHE 6,5 l 2,5 l DuratecST 7,1 l 2.5 l DuratecST 8,6 l 1) Kézi kapcs. seb.váltóval és egy fűtéshőcserélővel 2.0 l DuratorqTDCi (DW) 8,4 l 2) Kézi kapcs. seb.váltóval és két fűtéshőcserélővel 3) Kézi kapcs. sebességváltóval, két fűtéshőcserélővel és kiegészítő vízfűtéssel 4) Automata sebességváltóval és egy fűtéshőcserélővel 6) Automata seb.váltóval 5) Automata sebességváltóval és két fűtéshőcserélővel Tüzelőanyagüzemű kieg. fűtéssel 6) Automata sebességváltóval, két fűtéshőcserélővel és kiegészítő vízfűtéssel 8) Elektromos üzemű kieg. fűtéssel Kiegészítő vízfűtéssel 68

70 Hűtőfoly.feltölt.menny. Modell Lök.térf. Motortíp. Hűtőfo.feltölt.menny. Modell Lök.térf. Motortíp. Hűtőfo.feltölt.menny. Transit l OHC 8,2 l Transit/Tourneo 1.8 l ZetecE 6,5 l 08/91 07/ l V6 8,6 l Connect l EnduraDI 7,0 l 2.5 l DIDízel 11,6 l 06/ l DuratorqTDCi 7,0 l 2.5 l Turbódízel 12,0 l Maverick l OHC 16V 6,9 l Transit l DOHC8V 8,5 l 06/93 04/ l TD + TI 10,0 l 08/94 07/ l DIDízel 11,5 l Maverick l ZetecE 7,0 l 2.5 l TITurbódízel 12,0 l 12/00 11/ l DuratecVE 10,0 l Transit l DOHC16V 7,5 l 8,0 l Maverick l DuratecHE 7,2 l Hátsókerékhajt. 2.4 l DuratorqDI 9,5 l 10,0 l 12/ l DuratecVE 10,0 l 01/00 05/ l DuratorqTDCi 9,5 l 10,0 l Explorer 4.0 l V6 8,1 l Transit l DuratorqDI 9,5 l 10,0 l 01/ l V6 SOHC 7,4 l Elsőkerékhajtás 2.0 l DuratorqTDCi 9,5 l 10,0 l Ranger 2.5 l Dízel (WL) 8,8 l 1) / 9.4 l 2) 01/00 05/06 02/ l Turbódízel (WLT) 8,8 l 1) / 9.4 l 2) Transit l DuratecHE 10,1 l 9) / 7,8 l 11) 1) Fűtésrendszer nélkül 04/ l DuratorqTDCi 13 l 8) / 12,8 l 9) / 11,5 l 10) / 10 l 11) 2) Fűtésrendszerrel 2.4 l DuratorqTDCi 13 l 8) / 12,8 l 9) / 11,5 l 10) / 10 l 11) 3.2 l DuratorqTDCi 13,5 l 8) / 13,3 l 9) / 12 l 10) / 10,5 11) 8) Hűtőrsz. tüzelőanyagfűtéssel és kieg. fűtéssel 9) Hűtőrendszer kieg. fűtéssel 10) Hűtőrsz. tüzelőanyagfűtéssel 11) Hűtőrsz. fűtéssel elöl 69

71 Klímaber. feltölt. menny. Figyelem: A hűtőközegolaj utántöltéséről lásd a készülékgyártó megadott adatait. A hűtőközegolajtartályt a kivétel után azonnal lezárni. A klímaber.alkatrészcsere után a hűtőköz.ol.menny.t a következőképpen korrigálni: Az értékek érvény.: A/C állandó fojtással / (A/C tágulási szeleppel, kivéve Maverick) / [A/C Maverick] 4. Hátsó elpárologtató(csak Transit 95): 50/()/[] mlt az új elpárologtatóba betölteni. 5. Hátsó elpárologtató(csak Galaxy/Galaxy ): / (50) / [] mlt betölteni az új elpárologtatóba. 6. Kondenzátor: 30 / (30) / [75] mlt betölteni az új kondenzátorba. 1. Kompresszor (kiv. Maverick): 7.1. Nyomástároló/szárító: (Kivéve Maverick, Probe, Explorer és Windstar) 1. A kompr.tengelyt olajleengedéskor legalább 68 alkaloal megforgatni. Az olajat a régi nyomástár./szárítóból mérőhengerbe felfogni. Az új nyomástárolóba/szárítóba a 2. A régi kompresszor olaját tiszta mérőhengerbe felfogni. mért mennyiségű plusz 90 / (40) / [] ml olajat betölteni. 3. Ha az új kompresszor olajjal töltött, az új kompr. olaját egy másik mérőhengerbe felfogni, 7.2. Nyomástároló/szárító: (Csak Maverick) ellenkező esetben a specifikációnak megfelelő új olajat kell használni. A Mavericknél a nyomástárolót/szárítót nem kell leüríteni. Csak 5 ml ol.t betölt. 4. A köv. táblázatnak megfelelően új olajat kell betölteni az új kompresszorba: 7.3. Nyomástároló/szárító: (Csak Probe, Explorer és Windstar) a) 90 mlig régi olajat kivenni: 90 / (90) / [] ml új olajat betölteni. Az olajat a régi nyomástár./szárítóból mérőhengerbe felfogni. Ehhez a régi nyomástároló/szárító b) ml régi olajat kivenni: kivett mennyiségben új olajat plusz 30/(30)/[] mlt betölteni. aljába két lyukat (13 ) fúrni. Az új nyomástárolóba/szárítóba a mért mennyiségű plusz 60 ml c) több, mint 148 régi olajat kivenni: 148 / (148) /[] betölteni. olajat betölteni. 5. Ezenkívül ua. mennyiségű olajat kell betölteni az új kompresszorba, amennyit a 8. Hűtőköz.vez.k (csak Transit 95): klímaberendezés leürítésekor a szervizkészülék olajleválasztójában felfogtak. a) első klímaberendezéssel: 30/()/ [] mlt betölteni. 2. Kompr. (csak Maverick): b) első és hátsó klímaberendezéssel: 50/()/ [] mlt betölteni. 1. A régi kompresszort nem kell leüríteni. Ha az új kompresszor olajjal töltött, az új kompr. olaját egy mérőhengerbe felfogni. Az új kompresszort 148 mlrel feltölteni. 2. Ha a szárítót is kicserélték, akkor a kompresszorba még kiegészítőleg 5 mlt betölteni. 3. Ezenkívül ua. mennyiségű olajat kell betölteni az új kompresszorba, amennyit a 9. Hűtőköz.vez.ek (csak Galaxy/Galaxy ): a) első klímaberendezéssel: /(30)/ [] mlt betölteni. b) első és hátsó klímaberendezéssel: /(50)/ [] mlt betölteni. 10. A hűtőközegrendszer tömítetlenségei után (Csak Maverick): a) 30 mlt betölteni (nagy tömítetlenségnél) b) 0 ml (kis tömítetlenségnél) 11. Csak Probe, Explorer és Windstar: klímaberendezés leürítésekor a szervizkészülék olajleválasztójában felfogtak. 3. Elpárologt.: 90 / (30) / [75] mlt az új elpárologtatóba betölteni. Más alk., pl. hűtőköz.vezeték, nyomáskapcs., feltöltőszelepek, O gyűrűk cseréjénél és a hűtőköz.rsz. tömítetlenségei után még 60 mlt betölteni. 70

72 Klímaber. feltölt. menny. Figyelem Egynél több klímaber.alkatr. cseréjénél a betöltendő olajmenny. az egyes menny.ek összegéből számítható ki. A teljes feltöltési mennyiséget (újratöltésnél) nem szabad túllépni. Alkatrészcsere esetén a motort bekapcsolt klímaberendezésnél kb. 5 percig alapjáraton járatni, hogy a hűtőközegolaj egyenletesen eloszoljon. R134a hűtőközeg KA 1997, Teljes feltölt.menny.(g): Specifikáció: WSHM17B19A Első klímaberendez. Első klímaber. + hátsó klímaber. Első klímaberendez. Első klímaber. + hátsó klímaber. Hűtőközegolajspecifik. Streetka , Fiesta , Fusion , Explorer '98 Hűtőköz.olaj KA 1997, Telj. felt. mek (ml): Puma 1998, Fiesta 1996, Focus 1999, CMAX ( ), Mondeo 1997, Mondeo 2001, Transit/ Tourneo Connect Focus , CMAX (tól ) Mondeo , 6 seb. autom. seb.váltónál vagy 2,5 l DuratecST motornál nem Mondeo seb. autom. seb.váltóval vagy 2,5 l DuratecST motorral 650 ± ±15 1) 600 ± ± ± ± ) Focus 1999 (Kombi ): CMAX , Fiesta , Galaxy 1995, Galaxy 1995, Maverick 1994, Transit 1995 Streetka , Mondeo 1997, Mondeo 2001, Fusion , Galaxy Galaxy Fiesta 1996 Focus 1999, Transit Connect, Tourneo Explorer '94 / '95, 2.0 DOHC8V 1.9 TDI Focus Connect Explorer ' DOHC16V 2.8 CDV WSHM1C231B Galaxy 1995 Galaxy Állandó fojtás színtáblázat KA 1997, Streetka , Focus 1999 Szín Transit Connect, Tourneo Connect Narancs Fiesta 1996 Zöld Fiesta , Fusion , Focus CMAX , Mondeo 1997, Mondeo 2001 Transit , Transit Pir. Explorer '90 '93 Kuga Explorer '94 '95, Transit 1995 Kék 71

73 Klímaber. feltölt. menny. Figyelem Egynél több klímaber.alkatr. cseréjénél a betöltendő olajmenny. az egyes menny.ek összegéből számítható ki. A teljes feltöltési mennyiséget (újratöltésnél) nem szabad túllépni. Alkatrészcsere esetén a motort bekapcsolt klímaberendezésnél kb. 5 percig alapjáraton járatni, hogy a hűtőközegolaj egyenletesen eloszoljon. R134a hűtőközeg Teljes feltölt.menny.(g): Specifikáció: WSHM17B19A Első klímaberendez. Első klímaber. + hátsó klímaber. SMax/Galaxy Transit 1995 Transit Maverick 1994 Explorer '94 Explorer '95 Explorer '96 Explorer '97, Maverick ± ± ± ± ± ± ±34 Hűtőköz.olaj Telj. felt. mek (ml): Transit Explorer '97, Explorer '98, Maverick 2001 Első klímaberendez. Első klímaber. + hátsó klímaber. Hűtőközegolajspecifik WSHM1C231B 72

74 Klímaber. feltölt. menny. Figyelem Egynél több klímaber.alkatr. cseréjénél a betöltendő olajmenny. az egyes menny.ek összegéből számítható ki. A teljes feltöltési mennyiséget (újratöltésnél) nem szabad túllépni. Alkatrészcsere esetén a motort bekapcsolt klímaberendezésnél kb. 5 percig alapjáraton járatni, hogy a hűtőközegolaj egyenletesen eloszoljon. R134a hűtőközeg Ka 2009 Fiesta Kuga Teljes feltölt.menny.(g): Specifikáció: WSHM17B19A Első klímaberendez. Első klímaber. + hátsó klímaber. 500 ± ± 10 1) 600 ± 15 1) 1.6 DuratorqTDCi (DV) : 550 ± 10 Hűtőköz.olaj Ka 2009 Telj. felt. mek (ml): Fiesta Kuga Első klímaberendez. Első klímaber. + hátsó klímaber. Hűtőközegolajspecifik. 3) 170 2) 200 DENSO ND8 WSHM1C231B 2)Dízelmotor: 120 3)Nyomdába adáskor nem voltak adatok 73

75 Kéz. seb.váltó seb.váltóol. feltölt. szintek S.váltótíp. Ol.szint 1. B5/iB5 (5fok. seb.váltó): Ka 1997, Fiesta, Fusion, Focus 1999, Focus rel az ellenőr.furat alsó pereme alatt. Mondeo rel az ellenőr.furat alsó pereme alatt. 2. MT75 (5fok. seb.váltó): Transit 1992, Transit 1995, Transit Az ellenőrz.furat alsó pereméig. 3. MTX75 (5fok. seb.váltó): Focus 1999, Focus , Mondeo 1997, Mondeo 2001 Az ellenőrz.furat alsó pereméig. SMAX/Galaxy Mondeo rel az olajbetöltő dugó menetének alsó pereme alatt 4. VTX75 (5fok. seb.váltó): Galaxy 1995, Galaxy , Transit Az ellenőrz.furat alsó pereméig. 5. 5fok. seb.váltó: Maverick 1994 Az ellenőrz.furat alsó pereméig. 6. G5MS.váltó: Maverick re a jár.seb.érzékelő számára kialakított nyílás felső peremétől 7. AK (5fok. seb.váltó): Maverick 2001 Az ellenőrz.furat alsó pereméig. 8. R15MD / R15MXD (5fok. seb.váltó): Ranger Az ellenőrz.furat alsó pereméig. 9. MT350 (6fok. seb.váltó): Galaxy Az ellenőrz.furat alsó pereméig. 10. MT285 (6fok. seb.váltó): Focus 1999 (ST170) Az ellenőrz.furat alsó pereméig. 11. MMT6 (6fok. seb.váltó): Focus , CMAX, Mondeo 2001, SMAX/Galaxy rel az ellenőr.furat alsó pereme alatt. Mondeo , Kuga MT82 (6fok. seb.váltó): Transit , Transit rel az ellenőr.furat alsó pereme alatt. 13. MT82 4x4 (6fok. seb.váltó): Transit Az olajbetöltő dugó menetének alsó pereméig. 14. M66 (6fok. seb.váltó): Focus (ST), SMAX/Galaxy , Kuga Az ellenőrz.furat alsó pereméig. 15. C514 (5fok. seb.váltó): Ka 2009 Az ellenőrz.furat alsó pereméig. 74

76 Gu.abr.nyom. (hideg g.abr.) Megj. a gumiabroncsnyomások alkalmazásához: A megadott gumiabr.nyomások 160 km/óra sebességig és hideg gumiabr. esetére érvényesek, azaz ha a gumiabr. körülbelül a külső hőmérsékletet elérték. Az előírt gumiabroncsnyomást feltétlenül be kell tartani. Tartósan 160 km/óra feletti seb. esetén a gk. kezelési útmutatójában megadott megfelelő gumiabr.nyomások érvényesek. Modell Gumiabr.nyom. (bar = kp/cm 2 ) Normál terhelés 3 Teljes terhelés 3 személyig személy felett elöl hátul elöl hátul Streetka /65 R 14 1) 2,5 2,5 2,5 2,5 01/03 07/05 195/45 R 16 2,0 1,8 2,0 1,8 165/60 R 14 2) 3,0 Fiesta l (CTX) 165/70 R 13 T 2,2 1,8 2,5 2,8 11/95 02/ l 155/70 R 13 T 2,4 1,8 2,5 2,8 Limuzin 165/70 R 13 T 2,1 1,8 2,5 2,8 175/65 R 14 T 2,2 2,0 2,5 2,8 185/55 R 14 H 2,2 2,0 2,5 2,8 elöl hátul elöl hátul 1.3 l 155/70 R 13 T 2,4 1,8 2,5 2,8 Ka /70 R 13 2,2 1,8 2,5 2,5 165/70 R 13 T 2,1 4) /2,4 1,8 2,5 2,8 09/96 165/65 R 13 2,1 1,8 2,5 2,5 175/65 R 14 T 2,2 2,0 2,5 2,8 165/60 R 14 2,2 1,8 2,5 2,5 185/55 R 14 H 2,1 2,0 2,5 2,8 155/65 R 14 1) 3) 2,5 2,5 2,5 2,5 1.4 l 165/70 R 13 T 2,1 1,8 2,5 2,8 195/45 R 16 2,0 1,8 2,5 2,5 185/55 R 14 H 2,2 2,0 2,5 2,8 Ka / Duratec 1.3 Duratorq TDCi Gu.abrmér. 165/60 R 14 2) 3) 3,0 1.6 l 185/55 R 14 H 2,2 2,0 2,5 2,8 165/65 R 14 82T 2,2 1,9 2,3 2,0 195/50 R 15 H 2,0 1,9 2,5 2,8 175/65 R 14 82T 2,1 1,8 2,3 2,5 1.8 l Dízel 165/70 R 13 T 2,4 1,8 2,5 2,8 185/55 R 15 82T 2,1 1,8 2,3 2,5 175/65 R 14 T 2,4 1,8 2,5 2,8 195/45 R 16 84T 2,1 1,8 2,3 2,5 185/55 R 14 H 2,4 2,0 2,5 2,8 165/65 R 14 82T 2,4 1,9 2,5 2,0 175/65 R 14 82T 2,3 1,8 2,5 2,5 185/55 R 15 82T 2,3 1,8 2,5 2,5 195/45 R 16 84T 2,3 1,8 2,5 2,5 Modell Gu.abrmér. 1) Téli gumiabr. 3) Csak 1.6 Duratec8V 2) Pótkerék 4) +szervokorm. Gumiabr.nyom. Normál terhelés 3 személyig (bar = kp/cm 2 ) Teljes terhelés 3 személy felett 75

77 Gu.abr.nyom. (hideg g.abr.) Modell Gu.abrmér. Teljes terhelés 3 személy felett elöl hátul elöl hátul elöl hátul elöl hátul Fiesta /60 R 14 4) Courier Benzin 1,8 4) /2,4 1,8 2,1 4) Fusion /2,4 2,8 195/60 R /70 R 13 T (Dobozos f./ 06/02 195/55 R 16 2,4 2,2 2,5 2,8 Dízel 2,1 4) /2,4 1,8 2,4 2,8 205/45 R 16 2,1 2,0 2,2 2,3 Fiesta 1996 Benzin 155/70 R 13 T 2,2 4) /2,4 1,8 2,4 2,8 T 125/80 R 15 9) 4,2 11/95 02/02 165/70 R 13 T 2,2 4) /2,4 1,8 2,4 2,8 175/65 R 14 9) 3,0 Dobozos f. Dízel 165/70 R 13 T 2,2 4) /2,4 1,8 2,4 2,8 Puma /50 R 15 V 2,0 1,9 2,5 2,8 Fiesta Limuzin / 175/65 R 14 2,1 1,8 2,5 2,8 05/97 12/01 175/70 R 13 4) 2,0 1,9 2,5 2,8 Sport / 195/50 R 15 2,0 1,8 2,5 2,8 165/65 R 14 4) 2,2 1,8 2,4 2,8 11/01 06/08 Limuzin / Kombi 2,2 3) 08/98 12/04 185/65 R 14H/V 1) 2) 2,2 ST 195/45 R 16 2,2 2,0 2,3 2,6 185/70 R 14 T 2,2 2,2 3,1 Dobozos f. 195/45 R 16 2,1 2,0 2,3 2,6 Focus /70 R 14 T 2,2 2,2 1) /2,4 3,1 205/40 R 17 2,2 2,0 2,5 2,8 195/60 R 15 V 2,3 3) T 125/80 R 15 9) 4,2 195/55 R 15 H 2,0 2,0 2,3 3,1 Fiesta /65 R 14 2,1 1,8 2,4 3,2 205/50 R 16 V 06/08 195/50 R 15 2,1 1,8 2,4 3,2 215/40 R 17 V 2,2 2,2 2,3 3,1 195/45 R 16 2,1 1,8 2,4 3,2 125/80 R 15 9) 4,2 205/40 R 17 2,1 1,8 2,4 2,8 195/60 R 15 2,1 2,1 2,4 2,6 1.6 Duratorq TDCi (DV) Gumiabr.nyom. Normál terhelés 3 személyig (bar = kp/cm 2 ) 175/65 R 14 2,3 1,8 2,4 3,2 195/50 R 15 2,3 1,8 2,4 3,2 195/45 R 16 2,1 1,8 2,4 3,2 205/40 R 17 2,1 1,8 2,4 2,8 195/60 R 15 2,1 2,1 2,4 2,6 Modell 1) ZetecSE motorral 2) ZetecE motorral 3) Dízelmotorral 4) Téli gumiabr. 76 Gu.abrmér. 5) Limuzin 6) Kombi Duratec8V motorral 8) Benzinmotorral Gumiabr.nyom. Normál terhelés 3 személyig 9) Sz.ker. 10) 190 km/hig (bar = kp/cm 2 ) Teljes terhelés 3 személy felett

78 Gu.abr.nyom. (hideg g.abr.) Modell Gu.abrmér. Gumiabr.nyom. (bar = kp/cm 2 ) Normál terhelés 3 személyig Teljes terhelés 3 személy felett Modell Gu.abrmér. Gumiabr.nyom. Normál terhelés 3 személyig (bar = kp/cm 2 ) Teljes terhelés 3 személy felett elöl hátul elöl hátul elöl hátul elöl hátul Focus 1999 ST /55 R 16 2,2 2,0 2,4 CMAX /65 R 15 V 2,1 08/98 12/04 205/55 R 16 4) 3,1 2,2 2,2 2,4 06/03 205/55 R16 V/W 215/45 R 17 2,2 2,0 5) /2,2 6) 2,4 3,1 5) /3,3 6) 2,1 8) /2,3 3) 2,3 2,4 2,8 205/50 R 17 W 125/85 R 16 9) 4,2 225/40 R 18 W 2,3 RS 225/40 ZR 18 2,3 2,1 2,6 2,4 T125/85 R 16 9) 4,2 Focus Limuzin / 195/65 R 15 V 2,1 2,3 2,4 2,8 07/04 Kombi 205/55 R 16 V 2,1 8) /2,3 3) 2,3 2,4 2,8 205/50 R 17 W 225/40 R 18 W 2,3 2,3 2,5 2,8 Coupé 205/55 R 16 V 2,5 Cabriolet 205/50 R 17 W 2,3 2,3 2,5 225/40 R 18 W 2,3 ST 205/55 R 16 V 4) 2,3 2,3 2,3 2,3 225/40 R 18 W 2,3 10) 2,1 10) 2,3 10) 2,1 10) RS 215/50 R 17 2,5 2,3 2,5 2,3 235/35 R 19 V 2,5 2,3 2,5 2,3 235/35 R 19 Y 2,5 2,3 2,5 2,3 Mind T125/85 R 16 9) 4,2 1) ZetecSE motorral 5) Limuzin 9) Sz.ker. 2) ZetecE motorral 6) Kombi 10) 190 km/hig 3) Dízelmotorral Duratec8V motorral 4) Téli gumiabr. 8) Benzinmotorral 77

79 Gu.abr.nyom. (hideg g.abr.) Modell Gu.abrmér. Gumiabr.nyom. Normál terhelés 3 személyig (bar = kp/cm 2 ) Gumiabr.nyom. (bar = kp/cm 2 ) Teljes terhelés 3 személy felett Modell Gu.abrmér. Normál terhelés 3 személyig Teljes terhelés 3 személy felett elöl hátul elöl hátul elöl hátul elöl hátul 185/65 R 14 T,H,V 205/55 R L Duratec Ti Mondeo Limuzin 195/60 R 15 H,V 215/55 R 16 2,1 2,1 2,4 2,8 VCT vagy 2.0L 2,2 2,2 2,5 2, (08/96 Kombi 205/55 R 15 V 235/40 R 18 DuratecHE 09/00) 205/50 R 16 W 235/45 R 17 Mondeo 215/45 R 17 V,W,Z 2,3 2,1 2,5 2,8 205/55 R Mind, kiv. 1.6L 205/50 R 16 H,V,W 2,3 2,1 2,5 2,8 215/55 R 16 (02/07 ) Duratec TiVCT és 2,4 2,2 2,5 2,8 DuratecHE/ 205/55 R 16 H,V 2,1 2,4 2,8 235/40 R L DuratecHE DuratecSCi 205/50 R 17 W 2,1 2,1 2,5 2,8 235/45 R /40 R 18 Y 2,2 2,4 2,8 4) /2,9 5) Sz.ker. T125/90 R 16 4,2 6) 205/50 R 16 V,W 2,5 2,2 2,7 2,8 205/55 R 16 H,V 2,3 2,4 Mondeo DuratecVE 2,8 205/50 R 17 W 2,3 2,1 2, (10/00 225/40 R 18Y 2,4 2,6 2,8 4) /2,9 5) 1) Téli gumiabrnál a gumiabrnyomást 0,1 barral emelni 02/0 1) DuratecST 225/40 R 18 2,3 2,1 2,5 2,8 4) /2,9 5) 2) Kézi seb.váltóval DuratorqDI/ TDCi 205/50 R 16 H,V,W 2,3 3) /2,6 2) 2,1 3) /2,2 2) 2,6 3) /2,7 2) 2,8 205/55 R 16 H,V 2,3 2,1 2,4 2) /2,6 3) 2,8 205/50 R 17 W 2,4 2) /2,5 3) 2,2 2) /2,3 3) 2,6 2) /2,7 3) 2,8 225/40 R 18 Y 2,5 2) /2,6 3) 2,3 2,7 2) /2,8 3) 2,8 4) /2,9 5) Sz.ker. T 125/85 R 16 4,2 3) Automata seb.váltóval 4) Limuzin 5) Kombi 6) 80 km/óráig 78

80 Gu.abr.nyom. (hideg g.abr.) Modell Galaxy /95 03/00 Galaxy /00 02/06 1) Téli gumiabr. 2) Sz.ker. Gu.abrmér. Gumiabr.nyom. (bar = kp/cm 2 ) Normál terhelés 3 személyig Teljes terhelés 3 személy felett Modell Gu.abrmér. Gumiabr.nyom. Normál terhelés 3 személyig bar (lbf/in 2 ) Teljes terhelés 3 személy felett elöl hátul elöl hátul elöl hátul elöl hátul 195/65 R 15 T 2,6 2,4 2,7 3,0 215/60 R 16 2,2 (32) 2,4 (35) 2,6 (38) 3,1 (45) 205/60 R 15 H 2,7 2,5 2,9 3,2 2.0L Duratec 225/55 R 16 2,2 (32) 2,4 (35) 2,6 (38) 3,1 (45) 215/60 R 15 H 2,3 2,1 2,5 2,7 HE (MI4) 225/50 R 17 2,2 (32) 2,2 (32) 2,6 (38) 3,1 (45) 215/55 R 16 H 2,7 2,5 2,9 3,3 SMAX/Galaxy 235/45 R 18 2,2 (32) 2,2 (32) 2,6 (38) 3,1 (45) 195/65 R rf. T 2,6 2,4 2,7 3, (03/06) 215/60 R 16 2,4 (35) 2,4 (35) 2,6 (38) 3,1 (45) 195/65 R rf. Q 1) Mind, kiv. 2,6 2,4 2,7 3,1 225/55 R 16 2,4 (35) 2,4 (35) 2,6 (38) 3,1 (45) 2.0L Duratec 205/60 R rf. H 2,7 2,5 2,9 3,3 225/50 R 17 2,4 (35) 2,2 (32) 2,6 (38) 3,1 (45) HE (MI4) 215/60 R rf. H 2,3 2,2 2,5 2,9 235/45 R 18 2,4 (35) 2,2 (32) 2,6 (38) 3,1 (45) 195/60 R 16C 99/97 H 3,2 2,9 3,3 3,6 Kuga /70 R 16 2,2 2,3 2,3 2,8 195/60 R 16C 99/97 T 1) 3,2 2,9 3,3 3,6 02/08 235/60 R 16 2,2 2,3 2,4 2,8 205/55 R 16C 98/96 H 3,3 3,0 3,5 3,8 235/55 R /55 R 16C 94 V 1) 3,1 2,8 3,2 3,4 235/55 RF 17 2,2 2,3 2,4 2,8 205/55 R 16C 94 Q 1) 3,1 2,8 3,2 3,4 235/50 R 18 2,1 2,2 2,4 2,8 215/55 R16 95/97rf. H, W 2,8 2,6 3,0 3,2 235/45 R 19 2,1 2,2 2,4 2,8 215/55 R 16 95/97 rf. H 1) 2,8 2,6 3,0 3,2 T135/90 R17 4,2 4,2 4,2 4,2 225/45 R rf. V 2,8 2,6 3,0 3,4 79

81 Gu.abr.nyom. (hideg g.abr.) Gumiabr.nyom. (bar = kp/cm 2 ) Gumiabr.nyom. (bar = kp/cm 2 ) Modell Gu.abrmér. Normál terhelés 3 személyig Teljes terhelés 3 személy felett Modell Gu.abrmér. Normál terhelés 3 személyig Teljes terhelés 3 személy felett elöl hátul elöl hátul elöl hátul elöl hátul Maverick 215/80 R 15 1,8 2,2 1,9 2,5 Explorer 93/ 94 P 225/70 R 15 SL 2,1 4) 2,4 4) 3ajtós /75 R 15 1,8 2,1 1,8 2,4 Explorer 95/ 96/ 97 P 255/70 R 16 2,1 4) 2,1 4) 06/93 215/80 R 15 1,9 2,5 1,9 2,5 255/70 R 16 2,1 4) 2,1 4) 5ajtós 04/98 235/75 R 15 1,8 2,1 1,8 2,4 P 225/70 R 15 2,1 4) Maverick P225/70 R 15 S 2,1 2,4 2,1 2,4 Pótkerék P 225/70 R 16 2,1 4) 2.0 l 2001 P215/70 R 16 H 2,1 2,4 2,4 2,8 225/70 R 15 2,1 4) ZetecE 12/00 T135/90 R 17 1) 4,1 225/70 R 16 2,1 4) 11/03 P215/70 R 16 H 2,1 2,4 2,4 2,8 Ranger 4x2 195 R 14 C 1,8 1,8 1,8 4,5 3.0 l 2,1 2) 2,1 2) 02/99 205/75 R 14C 2,0 2,0 2,2 4,5 Duratec P235/70 R 16 T 2,1 2,1 2,4 3) 2,4 3) 07/02 4x4 205 R 16 C 1,8 1,8 2,0 4,5 VE T145/90 R 17 1) 4,1 235/75 R 15 1,8 1,8 1,8 2,5 Maverick Ranger 4x2 205/75 R 14 C 2,1 2,1 2,1 4, P215/70 R 16 H 2,05 2,05 2,05 2,05 08/02 4x4 235/75 R 15 2,1 2,1 2,1 2,4 12/03 265/70 R 15 2,1 2,1 2,1 2,1 1) Sz.ker. 4) Ezek a légny.értékek mindenf. terhelésre érv. 2) Firestone 3) Continental és Bridgestone 80

82 Gu.abr.nyom. (hideg g.abr.) Gumiabr.nyom. (bar = kp/cm 2 ) Gumiabr.nyom. (bar = kp/cm 2 ) Gépjárműkivitel Gu.abrmér. Részterhelés 1) Teljes terhelés 2) Gépjárműkivitel Gu.abrmér. Részterhelés 1) Teljes terhelés 2) elöl hátul elöl hátul elöl hátul elöl hátul Transit 1992 (08/91 07/94) Transit 1992 (08/91 07/94) Platós FT 100L Benzin 195 R14 C PR 6 3,1 3,0 3,1 3,6 Busz 195 R14 C PR6 3,4 3,0 3,4 3,0 12 üléses R14 C PR 8 3,1 3,0 3,1 3,6 195 R14 C PR8 3,4 3,0 3,4 3,0 szimpl. FT 100L Dízel 195 R14 C PR 6 3,3 3,0 3,3 3,6 195 R14 C PR6 3,4 3,6 3,4 3,6 kabin/ 13 üléses Turbódízel 225/70 R14 C PR6 2,6 2,4 2,6 2,8 195 R14 C PR8 3,4 3,6 3,4 3,6 dupla FT 120S 195 R14 C PR 6 3,4 3,0 3,4 3,6 LCY Benzin 225/70 R15 C PR6 2,6 3,6 2,8 3,6 kabin 195 R14 C PR 8 3,4 3,0 3,4 3,6 Dízel 225/70 R15 C PR6 2,8 3,6 2,8 3,6 FT 150S Benzin 225/70 R15 C PR6 2,0 3,0 2,1 3,6 FT 80S 185 R14 Rein 3,4 2,4 3,4 2,8 Dízel 225/70 R15 C PR6 2,1 3,0 2,1 3,6 185 R14 C PR8 3,4 2,6 3,4 3,1 FT 150L Benzin 225/70 R15 C PR6 2,6 3,0 2,8 3,6 Doboz. FT 100S 185 R14 C PR6 3,4 2,8 3,4 3,6 Dízel 225/70 R15 C PR6 2,8 3,0 2,8 3,6 f. gk. / 185 R14 C PR8 3,4 2,8 3,4 3,6 FT 190 Benzin 225/70 R15 C PR8 2,5 3,4 2,5 4,3 Kombi FT 100L Benzin 195 R14 C PR6 3,1 3,0 3,1 3,6 Dízel 225/70 R15 C PR8 2,8 3,4 2,8 4,3 195 R14 C PR8 3,1 3,0 3,1 3,6 FT 190T Benzin 185 R15 C PR6 3,5 2,6 3,5 2,6 FT 100L Dízel 195 R14 C PR6 3,3 3,0 3,3 3,6 Dízel 185 R15 C PR6 3,8 2,6 3,8 2,6 Turbódízel 225/70 R14 C PR6 2,6 2,4 2,6 2,8 FT190TEBenzin 185 R15 C PR6 2,9 3,2 2,9 3,2 FT 120S 195 R14 C PR6 3,4 3,0 3,4 3,6 Dízel 185 R15 C PR6 3,3 3,2 3,3 3,2 195 R14 C PR8 3,4 3,0 3,4 3,6 Busz 9 üléses 185 R14 C PR6 3,4 3,1 3,4 3,1 FT 150S Benzin 215/70 R15 C PR8 2,4 3,4 2,4 4,2 185 R14 C PR8 3,4 3,6 3,4 3,6 Dízel 215/70 R15 C PR8 2,7 3,4 2,7 4,2 FT 150LBenzin 225/70 R15 C PR6 2,6 3,0 2,6 3,6 1) Műk. felt.: max. a megeng. hátsóteng.terhelés feléig Dízel 225/70 R15 C PR6 2,8 3,0 2,8 3,6 2) Műk. felt.: a megeng. hátsóteng.terhelés fele föllött FT /70 R15 C PR6 2,8 3,4 2,8 4,3 81

83 Gu.abr.nyom. (hideg g.abr.) G.abr.nyo. a megeng. G.abr.nyo. a megeng. Modell Gépjárműkivitel Gu.abrmér. t.terh.ig (bar=kp/cm 2 ) Modell Gépjárműkivitel Gu.abrmér. t.terh.ig (bar=kp/cm 2 ) elöl hátul elöl hátul Transit 1995 Doboz. FT 80S 185 R R 2,5 2,8 Transit 1995 Futómű / FT 190L 225/70R 15 C 8PR 2,5 4,3 08/94 07/00 f. gk. FT 80S 185 R 14 C 6PR 2,8 3,0 08/94 07/00 Platós FT 190 T 185 R 15 C 6PR 3,5 3,1 Benzin FT 80S 195 R 14 C 6PR 2,5 2,7 Benzin FT 190 TE 185 R 15 C 6PR 3,5 3,1 FT 100S 185 R 14 C 6PR 2,8 3,7 Tourneo 8/9 üléses 205/70 R 14 R 2,6 2,5 FT 100S 195 R 14 C 6PR 2,5 3,7 Busz 12 üléses 195 R 14 C 6PR 2,8 3,3 FT 100L 195 R 14 C 6PR 3,1 3,6 13 üléses 225/70R 15 C 6 PR 2,5 3,6 FT 120S 195 R 14 C 6PR 2,5 3,7 15 üléses 225/70R 15 C 6 PR 2,5 3,6 FT 150S 215/70R 15 C 8PR 2,5 4,2 Euroline 195 R 14C 102/100Q 2,8 3,7 FT 150L 225/70R 15 C 6PR 2,5 3,6 215/65 R T 2,3 2,6 FT 190L 225/70R 15 C 8PR 2,8 4,3 Transit 1995 Doboz. FT 80S 185 R R 2,9 2,8 Kombi FT 80S 185 R R 2,9 2,8 08/94 07/00 f. gk. FT 80S 185 R 14 C 6 PR 3,1 3,0 FT 80S 185 R 14 C 6PR 3,1 3,0 Dízel FT 80S 195 R 14 C 6 PR 2,8 2,7 FT 80S 195 R 14 C 6PR 2,8 2,7 FT 100S 185 R 14 C 6 PR 3,2 3,7 FT 100S 185 R 14 C 6PR 3,2 3,7 FT 100S 195 R 14 C 6 PR 2,8 3,7 FT 100S 195 R 14 C 6PR 2,8 3,7 FT 100L 195 R 14 C 6 PR 3,2 3,6 FT 100L 195 R 14 C 6PR 3,1 3,6 FT 120S 195 R 14 C 6 PR 2,8 3,7 FT 120S 195 R 14 C 6PR 2,8 3,7 FT 150S 215/70R 15 C 8 PR 2,7 4,2 FT 150S 215/70R 15 C 8PR 2,5 4,2 FT 150L 225/70R 15 C 6 PR 2,8 3,6 FT 150L 225/70R 15 C 6PR 2,5 3,6 FT 190L 225/70R 15 C 8 PR 2,8 4,3 FT 190L 225/70R 15 C 8PR 2,8 4,3 Kombi FT 80S 185 R R 2,9 2,8 Futómű / FT 100S 195 R 14 C 6PR 2,5 3,7 FT 80S 185 R 14 C 6 PR 3,1 1) /3,4 2) 3,0 Platós FT 100L 195 R 14 C 6PR 3,1 3,6 FT 80S 195 R 14 C 6 PR 2,8 1) /3,1 2) 2,7 FT 120S 195 R 14 C 6PR 2,5 3,7 FT 100S 185 R 14 C 6 PR 3,2 1) /3,4 2) 3,7 FT 150S 225/70R 15 C 6PR 2,2 3,6 FT 100S 195 R 14 C 6 PR 2,8 1) /3,1 2) 3,7 FT 150L 225/70R 15 C 6PR 2,5 3,6 1) Dízel 2) Turbódízel 82

84 Gu.abr.nyom. (hideg g.abr.) G.abr.nyo. a megeng. Gépjárműkivitel Max. teng.ter. Gumiabr.nyom. Hátsó Modell Gépjárműkivitel Gu.abrmér. t.terh.ig (bar=kp/cm 2 (kg) (bar = kp/cm 2 ) ) Gu.abrmér. Típ. tengely ker.k elöl hátul elöl hátul elöl hátul Transit 1995 Kombi FT 100L 195 R 14 C 6 PR 3,2 3,6 Transit (Hátsókerékhajt.) 01/00 06/03 08/94 07/00 FT 120S 195 R 14 C 6 PR 2,8 1) /3,1 2) 3,7 Doboz. 260 S szimpla 175/75 R16 C ,8 4,1 Dízel FT 150S 215/70R 15 C 8 PR 2,7 4,2 f. gk. / 280 S szimpla 185/75 R16 C ,4 4,2 FT 150L 225/70R 15 C 6 PR 2,8 3,6 Kombi 280 M szimpla 185/75 R16 C ,7 4,2 FT 190L 225/70R 15 C 8 PR 2,8 4,3 280 L szimpla 185/75 R16 C ,0 4,2 Futómű / FT 100S 195 R 14 C 6 PR 2,8 3,7 Benzin 300 S szimpla 205/75 R16 C ,0 3,7 Platós FT 100L 195 R 14 C 6 PR 3,2 3,6 300 S szimpla 205/75 R16 C ,0 3,8 FT 120S 195 R 14 C 6 PR 2,8 3,7 300 M szimpla 205/75 R16 C ,0 3,9 FT 150S 225/70R 15 C 6 PR 2,4 3,6 300 L szimpla 205/75 R16 C ,3 3,9 FT 150L 225/70R 15 C 6 PR 2,8 3,6 330 S szimpla 215/75 R16 C ,0 4,0 FT 190L 225/70R 15 C 8 PR 2,8 4,3 330 S szimpla 215/75 R16 C ,0 4,1 FT 190 T 185 R 15 C 6 PR 3,8 3,1 330 S szimpla 215/75 R16 C ,0 4,1 FT 190 TE C 6 PR 3,8 3,1 330 M szimpla 215/75 R16 C ,0 4,0 Tourneo 8/9 üléses 205/70 R 14 R 2,6 1) /2,9 2) 2,5 330 M szimpla 215/75 R16 C ,0 4,1 Busz 12 üléses 195 R 14 C 6PR 2,8 1) /3,1 2) 3,3 330 L szimpla 215/75 R16 C ,0 4,0 13 üléses 225/70R 15 C 6 PR 2,8 3,6 330 L szimpla 215/75 R16 C ,0 4,1 15 üléses 225/70R 15 C 6 PR 2,8 3,6 350 M szimpla 215/75 R16 C ,0 4,5 Euroline 195 R 14C 102/100P 2,8 1) /3,1 2) 3,7 350 M szimpla 215/75 R16 C ,0 4,6 215/65 R T 2,5 2,6 350 L szimpla 215/75 R16 C ,2 4,5 1) Dízel 350 L szimpla 215/75 R16 C ,2 4,6 2) Turbódízel 83

85 Gu.abr.nyom. (hideg g.abr.) ker.k ker.k Transit (Hátsókerékhajt.) 01/00 06/03 Busz szimpla 215/75 R16 C ,2 4,0 Doboz. 260 S szimpla 175/75 R16 C ,9 4,1 szimpla 215/75 R16 C ,2 4,1 f. gk. / 280 S szimpla 185/75 R16 C ,6 4,2 Dízel szimpla 215/75 R16 C ,2 4,3 Kombi 280 M szimpla 185/75 R16 C ,9 4,2 Futómű / 300 S szimpla 205/75 R16 C ,0 3,9 280 L szimpla 185/75 R16 C ,2 4,2 Platós 300 S szimpla 205/75 R16 C ,0 3,9 300 S szimpla 205/75 R16 C ,0 3,7 (Szimpl. 300 M szimpla 205/75 R16 C ,0 3,9 Dízel 300 S szimpla 205/75 R16 C ,0 3,8 kabin) 300 M szimpla 205/75 R16 C ,0 4,1 300 M szimpla 205/75 R16 C ,1 3,9 330 S szimpla 215/75 R16 C ,0 4,0 300 L szimpla 205/75 R16 C ,4 3,9 Benzin 330 S szimpla 215/75 R16 C ,0 4,1 330 S szimpla 215/75 R16 C ,0 4,0 330 M szimpla 215/75 R16 C ,0 4,1 330 S szimpla 215/75 R16 C ,0 4,1 330 M szimpla 215/75 R16 C ,0 4,3 330 M szimpla 215/75 R16 C ,0 4,0 330 L szimpla 215/75 R16 C ,0 4,1 330 M szimpla 215/75 R16 C ,0 4,1 330 L szimpla 215/75 R16 C ,0 4,3 330 L szimpla 215/75 R16 C ,0 4,0 350 M dupla 175/75 R16 C ,1 3,6 330 L szimpla 215/75 R16 C ,2 4,1 350 M dupla 175/75 R16 C ,3 3,6 350 M szimpla 215/75 R16 C ,0 4,5 350 M dupla 175/75 R16 C ,1 3,9 350 M szimpla 215/75 R16 C ,0 4,6 350 M dupla 175/75 R16 C ,3 3,9 350 L szimpla 215/75 R16 C ,2 4,5 350 M dupla 185/75 R16 C ,7 3,3 350 L szimpla 215/75 R16 C ,2 4,6 350 M dupla 185/75 R16 C ,9 3,3 Busz szimpla 215/75 R16 C ,0 4,0 350 M dupla 185/75 R16 C ,7 3,5 szimpla 215/75 R16 C ,0 4,1 350 M dupla 185/75 R16 C ,9 3,5 Benzin szimpla 215/75 R16 C ,0 4,3 350 M szimpla 215/75 R16 C ,0 4,5 szimpla 215/75 R16 C ,2 4,3 350 M szimpla 215/75 R16 C ,0 4,8 Gépjárműkivitel Hátsó Típ. tengely Gu.abrmér. Max. teng.ter. Gumiabr.nyom. (kg) (bar = kp/cm 2 ) elöl hátul elöl hátul Gépjárműkivitel Hátsó Típ. tengely 84 Gu.abrmér. Max. teng.ter. (kg) elöl hátul elöl Gumiabr.nyom. (bar = kp/cm 2 ) hátul

86 Gu.abr.nyom. (hideg g.abr.) Gépjárműkivitel Max. teng.ter. Gumiabr.nyom. Gépjárműkivitel Max. teng.ter. Gumiabr.nyom. Típ. Hátsó (kg) (bar = kp/cm 2 ) Hátsó (kg) (bar = kp/cm 2 ) Gu.abrmér. Gu.abrmér. tengely ker.k ker.k Típ. tengely elöl hátul elöl hátul elöl hátul elöl hátul Transit (Hátsókerékhajt.) 01/00 06/03 Transit (Hátsókerékhajt.) 01/00 06/03 Futómű / 350 L dupla 175/75 R16 C ,5 3,6 Futómű / 350 M dupla 175/75 R16 C ,3 3,9 Platós 350 L dupla 175/75 R16 C ,6 3,6 Platós 350 M dupla 175/75 R16 C ,5 3,9 (Szimpl. 350 L dupla 175/75 R16 C ,5 3,9 (Szimpl. 350 M dupla 185/75 R16 C ,9 3,3 kabin) 350 L dupla 175/75 R16 C ,6 3,9 kabin) 350 M dupla 185/75 R16 C ,0 3,3 350 L dupla 185/75 R16 C ,0 3,3 350 M dupla 185/75 R16 C ,9 3,5 Benzin 350 L dupla 185/75 R16 C ,2 3,3 Dízel 350 M dupla 185/75 R16 C ,0 3,5 350 L dupla 185/75 R16 C ,0 3,5 350 M szimpla 215/75 R16 C ,0 4,5 350 L dupla 185/75 R16 C ,2 3,5 350 M szimpla 215/75 R16 C ,0 4,8 350 L szimpla 215/75 R16 C ,0 4,8 350 L dupla 175/75 R16 C ,6 3,6 350 L szimpla 215/75 R16 C ,0 4,5 350 L dupla 175/75 R16 C ,75 3,6 Futómű / 300 S szimpla 205/75 R16 C ,0 3,9 350 L dupla 175/75 R16 C ,6 3,9 Platós 300 S szimpla 205/75 R16 C ,0 3,9 350 L dupla 175/75 R16 C ,75 3,9 (Szimpl. 300 M szimpla 205/75 R16 C ,1 3,9 350 L dupla 185/75 R16 C ,2 3,3 kabin) 300 M szimpla 205/75 R16 C ,1 4,1 350 L dupla 185/75 R16 C ,4 3,3 330 S szimpla 215/75 R16 C ,0 4,0 350 L dupla 185/75 R16 C ,2 3,5 Dízel 330 S szimpla 215/75 R16 C ,0 4,1 350 L dupla 185/75 R16 C ,4 3,5 330 M szimpla 215/75 R16 C ,0 4,1 350 L szimpla 215/75 R16 C ,0 4,8 330 M szimpla 215/75 R16 C ,0 4,3 350 L szimpla 215/75 R16 C ,2 4,5 330 L szimpla 215/75 R16 C ,0 4,1 330 L szimpla 215/75 R16 C ,0 4,3 350 M dupla 175/75 R16 C ,3 3,6 350 M dupla 175/75 R16 C ,5 3,6 85

87 Gu.abr.nyom. (hideg g.abr.) Gépjárműkivitel Max. teng.ter. Gumiabr.nyom. Gépjárműkivitel Max. teng.ter. Gumiabr.nyom. Típ. Hátsó (kg) (bar = kp/cm 2 ) Hátsó (kg) (bar = kp/cm 2 ) Gu.abrmér. Gu.abrmér. tengely ker.k ker.k Típ. tengely elöl hátul elöl hátul elöl hátul elöl hátul Transit (Hátsókerékhajt.) 01/00 06/03 Transit (Hátsókerékhajt.) 01/00 06/03 Futómű / 350 L dupla 175/75 R16 C ,1 3,6 Futómű / 300 M szimpla 205/75 R16 C ,1 3,9 Platós 350 L dupla 175/75 R16 C ,5 3,6 Platós 300 M szimpla 205/75 R16 C ,1 4,1 (Szimpl. 350 L dupla 175/75 R16 C ,1 3,9 (Dupla 330 M szimpla 215/75 R16 C ,0 4,1 kabin, 350 L dupla 175/75 R16 C ,5 3,9 kabin) 330 M szimpla 215/75 R16 C ,0 4,3 hosszított 350 L dupla 185/75 R16 C ,7 3,3 330 M szimpla 215/75 R16 C ,0 4,5 alváz) 350 L dupla 185/75 R16 C ,0 3,3 Benzin 330 L szimpla 215/75 R16 C ,0 4,1 350 L dupla 185/75 R16 C ,7 3,5 330 L szimpla 215/75 R16 C ,0 4,3 Benzin 350 L dupla 185/75 R16 C ,0 3,5 350 M dupla 175/75 R16 C ,3 3,6 350 L szimpla 215/75 R16 C ,0 4,5 350 M dupla 175/75 R16 C ,3 3,9 350 L szimpla 215/75 R16 C ,0 4,8 350 M dupla 185/75 R16 C ,9 3,3 Futómű / 350 L dupla 175/75 R16 C ,3 3,6 350 M dupla 185/75 R16 C ,9 3,5 Platós 350 L dupla 175/75 R16 C ,6 3,6 350 L dupla 175/75 R16 C ,5 3,6 (Szimpl. kabin, hosszított alváz) 350 L dupla 175/75 R16 C ,3 3,9 350 L dupla 175/75 R16 C ,6 3,6 350 L dupla 175/75 R16 C ,6 3,9 350 L dupla 175/75 R16 C ,5 3,9 350 L dupla 185/75 R16 C ,9 3,3 350 L dupla 175/75 R16 C ,6 3,9 350 L dupla 185/75 R16 C ,2 3,3 350 L dupla 185/75 R16 C ,0 3,3 350 L dupla 185/75 R16 C ,9 3,5 350 L dupla 185/75 R16 C ,2 3,3 Dízel 350 L dupla 185/75 R16 C ,2 3,5 350 L dupla 185/75 R16 C ,0 3,5 350 L szimpla 215/75 R16 C ,0 4,5 350 L dupla 185/75 R16 C ,2 3,5 350 L szimpla 215/75 R16 C ,0 4,8 86

88 Gu.abr.nyom. (hideg g.abr.) Gépjárműkivitel Max. teng.ter. Gumiabr.nyom. Gépjárműkivitel Max. teng.ter. Gumiabr.nyom. Típ. Hátsó (kg) (bar = kp/cm 2 ) Hátsó (kg) (bar = kp/cm 2 ) Gu.abrmér. Gu.abrmér. tengely ker.k ker.k Típ. tengely elöl hátul elöl hátul elöl hátul elöl hátul Transit (Hátsókerékhajt.) 01/00 06/03 Transit (Hátsókerékhajt.) 01/00 06/03 Futómű / 300 M szimpla 205/75 R16 C ,3 4,1 Futómű / 350 L dupla 175/75 R16 C ,3 3,6 Platós 300 M szimpla 205/75 R16 C ,3 3,9 Platós 350 L dupla 175/75 R16 C ,5 3,6 (Dupla 330 M szimpla 215/75 R16 C ,0 4,1 (Dupla 350 L dupla 175/75 R16 C ,3 3,9 kabin) 330 M szimpla 215/75 R16 C ,0 4,3 kabin, 350 L dupla 175/75 R16 C ,5 3,9 330 M szimpla 215/75 R16 C ,0 4,5 hosszított 350 L dupla 175/75 R16 C ,6 3,6 Dízel 330 L szimpla 215/75 R16 C ,0 4,3 alváz) 350 L dupla 175/75 R16 C ,6 3,9 330 L szimpla 215/75 R16 C ,2 4,1 350 L dupla 185/75 R16 C ,9 3,3 350 M dupla 175/75 R16 C ,5 3,6 Benzin 350 L dupla 185/75 R16 C ,0 3,3 350 M dupla 175/75 R16 C ,5 3,9 350 L dupla 185/75 R16 C ,9 3,5 350 M dupla 185/75 R16 C ,0 3,3 350 L dupla 185/75 R16 C ,0 3,5 350 M dupla 185/75 R16 C ,0 3,5 350 L dupla 185/75 R16 C ,2 3,3 350 L dupla 175/75 R16 C ,6 3,6 350 L dupla 185/75 R16 C ,2 3,5 350 L dupla 175/75 R16 C ,75 3,6 Futómű / 350 L dupla 175/75 R16 C ,5 3,6 350 L dupla 175/75 R16 C ,6 3,9 Platós 350 L dupla 175/75 R16 C ,6 3,6 350 L dupla 175/75 R16 C ,75 3,9 (Dupla 350 L dupla 175/75 R16 C ,5 3,9 350 L dupla 185/75 R16 C ,2 3,3 kabin, 350 L dupla 175/75 R16 C ,6 3,9 350 L dupla 185/75 R16 C ,4 3,3 hosszított 350 L dupla 185/75 R16 C ,0 3,3 350 L dupla 185/75 R16 C ,2 3,5 alváz) 350 L dupla 185/75 R16 C ,2 3,3 350 L dupla 185/75 R16 C ,4 3,5 350 L dupla 185/75 R16 C ,0 3,5 Dízel 350 L dupla 185/75 R16 C ,2 3,5 87

89 Gu.abr.nyom. (hideg g.abr.) Max. teng.ter. Gumiabr.nyom. Gépjárműkivitel (kg) (bar = kp/cm 2 ) Hátsó elöl hátul elöl hátul Típ. tengely ker.k Gépjárműkivitel Hátsó Típ. tengely ker.k Gu.abrmér. Gu.abrmér. Max. teng.ter. Gumiabr.nyom. (kg) (bar = kp/cm 2 ) elöl hátul elöl hátul Transit (Elsőkerékhajtás) 08/00 06/03 Transit (Elsőkerékhajtás) 08/00 06/03 Doboz. 260 S szimpla 195/70 R15 C ,1 3,1 Busz szimpla 195/70 R15 C ,2 3,5 f. gk. / 260 S szimpla 195/70 R15 C ,2 3,2 szimpla 195/70 R15 C ,4 3,8 Kombi 260 S szimpla 195/65 R16 C ,4 3,4 szimpla 195/65 R16 C ,4 3,7 260 S szimpla 195/65 R16 C ,6 3,6 szimpla 195/65 R16 C ,6 4,0 Dízel 280 S szimpla 195/70 R15 C ,1 3,7 szimpla 205/65 R16 C ,2 3,6 280 S 280 S szimpla szimpla 195/70 R15 C 195/65 R16 C ,2 3,6 3,6 4,0 Futómű / (Szimpl. 280 S 280 M szimpla szimpla 195/65 R16 C 195/70 R15 C ,4 3,4 4,0 3,7 Platós kabin) 300 S 300 M szimpla szimpla 195/70 R15 C 195/70 R15 C ,4 3,7 4,6 4,6 280 M szimpla 195/70 R15 C ,5 3,6 Futómű / 280 M szimpla 195/65 R16 C ,7 4,0 Platós 280 M szimpla 195/65 R16 C ,9 4,0 (Dupla 300 M szimpla 195/70 R15 C ,7 4,6 300 S szimpla 195/70 R15 C ,4 4,3 kabin) 300 S szimpla 195/70 R15 C ,5 4,3 Transit (Hátsókerékhajt.) 07/ S szimpla 195/65 R16 C ,6 4,5 Doboz. 260 S szimpla 175/75 R16 C ,9 4,1 300 S szimpla 195/65 R16 C ,7 4,5 f. gk. / 280 S szimpla 185/75 R16 C ,6 4,2 300 M szimpla 195/70 R15 C ,7 4,3 Kombi 280 M szimpla 185/75 R16 C ,9 4,2 300 M szimpla 195/65 R16 C ,9 4,5 280 M szimpla 205/65 R16 C ,5 3,8 300 M szimpla 195/65 R16 C ,0 4,5 280 L szimpla 185/75 R16 C ,2 4,2 300 L szimpla 195/70 R15 C ,8 4,3 280 L szimpla 205/65 R16 C ,8 3,8 300 L szimpla 195/70 R15 C ,0 4,3 300 S szimpla 205/75 R16 C ,0 3,8 300 L szimpla 195/65 R16 C ,0 4,5 300 M szimpla 205/65 R16 C ,5 4,4 300 L szimpla 195/65 R16 C ,2 4,5 300 M szimpla 205/75 R16 C ,1 3,9 88

90 Gu.abr.nyom. (hideg g.abr.) Max. teng.ter. Gumiabr.nyom. Gépjárműkivitel (kg) (bar = kp/cm 2 ) Hátsó elöl hátul elöl hátul Típ. tengely ker.k Gépjárműkivitel Hátsó Típ. tengely ker.k Gu.abrmér. Transit (Hátsókerékhajt.) 07/03 Transit (Hátsókerékhajt.) 07/03 Doboz. 300 L szimpla 205/65 R16 C ,8 4,4 Futómű / 350 EF szimpla 215/75 R16 C ,0 4,8 f. gk. / 300 L szimpla 205/75 R16 C ,4 3,9 Platós 350 EF dupla 175/75 R16 C ,6 3,6 Kombi 330 S szimpla 215/75 R16 C ,0 4,1 (Szimpl. 350 EF dupla 175/75 R16 C ,6 3,9 330 M szimpla 215/75 R16 C ,0 4,1 kabin, 350 EF dupla 185/75 R16 C ,2 3,3 330 L szimpla 215/75 R16 C ,2 4,1 hosszított 350 M szimpla 215/75 R16 C ,0 4,6 alváz) 350 EF dupla 185/75 R16 C ,2 3,5 350 L szimpla 215/75 R16 C ,2 4,6 Futómű / 300 M szimpla 205/75 R16 C ,3 4,1 Busz 350 L szimpla 215/75 R16 C ,2 4,3 Platós 330 M szimpla 215/75 R16 C ,0 4,5 Futómű / 300 S szimpla 205/75 R16 C ,0 3,9 (Dupla 330 L szimpla 215/75 R16 C ,0 4,3 Platós 300 M szimpla 205/75 R16 C ,1 4,1 kabin) 350 M dupla 175/75 R16 C ,5 3,6 (Szimpl. 330 S szimpla 215/75 R16 C ,0 4,1 350 M dupla 175/75 R16 C ,5 3,9 kabin) 330 M szimpla 215/75 R16 C ,0 4,3 350 M dupla 185/75 R16 C ,0 3,3 330 L szimpla 215/75 R16 C ,0 4,3 350 M dupla 185/75 R16 C ,0 3,5 350 M szimpla 215/75 R16 C ,0 4,8 350 L dupla 175/75 R16 C ,6 3,6 350 L szimpla 215/75 R16 C ,0 4,8 350 L dupla 175/75 R16 C ,6 3,9 350 M dupla 175/75 R16 C ,5 3,6 350 L dupla 185/75 R16 C ,2 3,3 350 M dupla 175/75 R16 C ,5 3,9 350 L dupla 185/75 R16 C ,2 3,5 350 M dupla 185/75 R16 C ,0 3,3 Futómű / 350 M dupla 185/75 R16 C ,0 3,5 Platós 350 EF dupla 175/75 R16 C ,6 3,6 350 L dupla 175/75 R16 C ,6 3,6 (Dupla 350 EF dupla 175/75 R16 C ,6 3,9 350 L dupla 175/75 R16 C ,6 3,9 kabin, 350 EF dupla 185/75 R16 C ,2 3,3 350 L dupla 185/75 R16 C ,2 3,3 350 L dupla 185/75 R16 C ,2 3,5 hosszított alváz) 89 Gu.abrmér. Max. teng.ter. Gumiabr.nyom. (kg) (bar = kp/cm 2 ) elöl hátul elöl hátul 350 EF dupla 185/75 R16 C ,2 3,5

91 Gu.abr.nyom. (hideg g.abr.) Gu.abrmér. Max. teng.ter. Gumiabr.nyom. (kg) (bar = kp/cm 2 ) elöl hátul elöl hátul Gépjárműkivitel Hátsó Típ. tengely ker.k Gépjárműkivitel Hátsó Típ. tengely ker.k Gu.abrmér. Max. teng.ter. (kg) Gumiabr.nyom. (bar = kp/cm 2 ) elöl hátul elöl hátul Transit (Elsőkerékhajtás) 07/03 Transit (Elsőkerékhajtás) 07/03 Doboz. 260 S szimpla 195/70 R15 C ,3 3,3 Busz 300 S szimpla 195/70 R15 C ,4 3,8 f. gk. / 260 S szimpla 205/65 R16 C ,2 3,6 Tourneo 300 S szimpla 205/65 R16 C ,2 3,6 Kombi 280 S szimpla 195/70 R15 C ,3 3,7 Futómű / 300 S szimpla 195/70 R15 C ,4 4,6 280 S szimpla 205/65 R16 C ,2 3,6 Platós 300 M szimpla 195/70 R15 C ,7 4,6 280 M szimpla 195/70 R15 C ,6 3,7 (Szimpl. 330 S szimpla 215/75 R16 C ,0 4,3 280 M szimpla 205/65 R16 C ,5 3,6 kabin) 330 M szimpla 215/75 R16 C ,2 4,3 300 S szimpla 195/70 R15 C ,5 4,3 330 L szimpla 215/75 R16 C ,2 4,3 300 S szimpla 205/65 R16 C ,3 4,1 350 M szimpla 215/75 R16 C ,2 4,6 300 M szimpla 195/70 R15 C ,7 4,3 350 L szimpla 215/75 R16 C ,2 4,6 300 M szimpla 205/65 R16 C ,5 4,1 Futómű / 300 L szimpla 195/70 R15 C ,0 4,3 Platós 300 L szimpla 205/65 R16 C ,8 4,1 (Szimpl. 330 S szimpla 215/75 R16 C ,0 4,3 kabin, 350 EF szimpla 215/75 R16 C ,2 4,6 330 M szimpla 215/75 R16 C ,2 4,3 hosszított 330 L szimpla 215/75 R16 C ,2 4,3 alváz) 350 M szimpla 215/75 R16 C ,2 4,6 Futómű / kabin) 350 L szimpla 215/75 R16 C ,2 4,6 Platós (Dupla 300 M szimpla 195/70 R15 C ,7 4,6 90

92 Gu.abr.nyom. (hideg g.abr.) Gépjárműkivitel Max. teng.ter. Gumiabr.nyom. Gépjárműkivitel Max. teng.ter. Gumiabr.nyom. Típ. Hátsó Gu.abrmér. (kg) bar (lbf/in 2 ) Hátsó Gu.abrmér. (kg) bar (lbf/in 2 ) tengely ker.k ker.k Típ. tengely elöl hátul elöl hátul elöl hátul elöl hátul Transit (Hátsókerékhajt.) 04/06 Transit (Hátsókerékhajt.) 04/06 Doboz. 330S szimpla 205/75 R 16 C ,5 (51) 4,2 (61) 300S szimpla 205/75 R 16 C ,5 (51) 4,2 (61) Platós f. gk. 300M szimpla 205/75 R 16 C ,5 (51) 4,2 (61) 300M szimpla 205/75 R 16 C ,5 (51) 4,2 (61) 300L szimpla 205/75 R 16 C ,5 (51) 4,2 (61) 330S szimpla 215/75 R 16 C ,4 (49) 4,5 (65) Kombi 330S szimpla 215/75 R16 C ,4 (49) 4,5 (65) Futómű 330M szimpla 215/75 R16 C ,4 (49) 4,5 (65) 330M szimpla 215/75 R16 C ,4 (49) 4,5 (65) 330L szimpla 215/75 R16 C ,4 (49) 4,5 (65) 330L szimpla 185/75 R 16 C ,1 (59) 4,4 (64) 350M szimpla 215/75 R16 C ,5 (51) 4,7 (69) 330L szimpla 215/75 R16 C ,4 (49) 4,5 (65) 350M szimpla 215/75 R16 C ,7 (54) 4,7 (69) 350M szimpla 215/75 R16 C ,5 (51) 4,7 (69) 350L szimpla 215/75 R16 C ,5 (51) 4,7 (69) 350M szimpla 215/75 R16 C ,7 (54) 4,7 (69) 350L szimpla 215/75 R16 C ,7 (54) 4,7 (69) 350L szimpla 215/75 R16 C ,5 (51) 4,7 (69) 350E szimpla 215/75 R16 C ,5 (51) 4,9 (71) 350L szimpla 215/75 R16 C ,7 (54) 4,7 (69) 350E szimpla 215/75 R16 C ,7 (54) 4,9 (71) 350E szimpla 215/75 R16 C ,5 (51) 4,9 (71) 350M dupla 185/75 R 16 C ,7 (69) 3,3 (48) 350E szimpla 215/75 R16 C ,7 (54) 4,9 (71) 350M dupla 195/75 R 16 C ,6 (6 3,3 (48) 430E dupla 185/75 R 16 C ,5 (65) 3,3 (48) 350L dupla 185/75 R 16 C ,7 (69) 3,3 (48) 430E dupla 185/75 R 16 C ,5 (65) 4,1 (59) 350L dupla 195/75 R 16 C ,6 (6 3,3 (48) 430E dupla 195/75 R 16 C ,6 (68) 3,7 (54) 350E dupla 185/75 R 16 C ,7 (69) 3,3 (48) 350E dupla 195/75 R 16 C ,6 (6 3,3 (48) Transit (Hátsókerékhajt.) 04/06 430M dupla 185/75 R 16 C ,7 (69) 4,1 (59) Busz 430M dupla 195/75 R 16 C ,6 (6 3,7 (54) 350L szimpla 215/75 R16 C ,5 (51) 4,7 (69) 430L dupla 195/75 R 16 C ,6 (6 3,7 (54) 410E dupla 185/75 R 16 C ,7 (69) 4,1 (59) 430E dupla 185/75 R 16 C ,7 (69) 4,1 (59) 430E dupla 195/75 R 16 C ,6 (6 3,7 (54) 91

93 Gu.abr.nyom. (hideg g.abr.) Gépjárműkivitel Max. teng.ter. Gumiabr.nyom. Gépjárműkivitel Max. teng.ter. Gumiabr.nyom. Típ. Hátsó Gu.abrmér. (kg) bar (lbf/in 2 ) Hátsó (kg) bar (lbf/in 2 ) Gu.abrmér. tengely ker.k ker.k Típ. tengely elöl hátul elöl hátul elöl hátul elöl hátul Transit (Elsőkerékhajtás) 04/06 Transit (Elsőkerékhajtás) 04/06 Doboz. 260S szimpla 195/70 R 15 C ,3 (48) 3,3 (48) Doboz. 330M szimpla 215/75 R 16 C ,4 (49) 4,5 (65) f. gk. 260S szimpla 205/65 R 16 C ,3 (48) 3,3 (48) f. gk. 330L szimpla 215/75 R 16 C ,4 (49) 4,5 (65) 260S szimpla 195/70 R 15 C ,4 (49) 3,5 (51) 350M szimpla 215/75 R 16 C ,5 (51) 4,7 (69) Kombi 260S szimpla 205/65 R 16 C ,4 (49) 3,5 (51) Kombi 350L szimpla 215/75 R 16 C ,5 (51) 4,7 (69) 260S szimpla 235/45 R ,8 (41) 2,9 (42) 280S szimpla 195/70 R 15 C ,6 (52) 4,2 (61) 300S szimpla 195/70 R 15 C ,0 (58) 4,5 (65) Platós 280S szimpla 205/65 R 16 C ,4 (49) 4,0 (58) 300S szimpla 205/65 R 16 C ,8 (55) 4,3 (62) 280M szimpla 195/70 R 15 C ,7 (54) 4,2 (61) 300M szimpla 195/70 R 15 C ,0 (58) 4,5 (65) 280M szimpla 205/65 R 16 C ,6 (52) 4,0 (58) Futómű 300M szimpla 205/65 R 16 C ,8 (55) 4,3 (62) 280M szimpla 195/70 R 15 C ,6 (52) 3,9 (5 300S szimpla 215/75 R 16 C ,4 (49) 4,5 (65) 280M szimpla 205/65 R 16 C ,4 (49) 3,5 (51) 300M szimpla 215/75 R 16 C ,4 (49) 4,5 (65) 280M szimpla 195/70 R 15 C ,7 (54) 4,2 (61) 300L szimpla 215/75 R 16 C ,4 (49) 4,5 (65) 280M szimpla 205/65 R 16 C ,6 (52) 4,0 (58) 350M szimpla 215/75 R 16 C ,5 (51) 4,5 (65) 300S szimpla 195/70 R 15 C ,0 (58) 4,5 (65) 350L szimpla 215/75 R 16 C ,5 (51) 4,7 (69) 300S szimpla 205/65 R 16 C ,8 (55) 4,3 (62) 350E szimpla 215/75 R 16 C ,5 (51) 4,9 (71) 300M szimpla 195/70 R 15 C ,0 (58) 4,5 (65) 300M szimpla 205/65 R 16 C ,8 (55) 4,3 (62) 300L szimpla 195/70 R 15 C ,9 (5 4,2 (61) Transit (Elsőkerékhajtás) 04/06 300L szimpla 205/65 R 16 C ,9 (5 4,0 (58) Busz 280S szimpla 195/70 R 15 C ,6 (52) 3,9 (5 300L szimpla 195/70 R 15 C ,0 (58) 4,5 (65) 280S szimpla 205/65 R 16 C ,4 (49) 3,7 (54) 300L szimpla 205/65 R 16 C ,8 (55) 4,3 (62) 280S szimpla 185/75 R 16 C ,7 (54) 4,1 (59) 330S szimpla 215/75 R 16 C ,4 (49) 4,5 (65) 92

94 Gu.abr.nyom. (hideg g.abr.) Típ. Gépjárműkivitel Teng.táv. Haszn.t. oszt. (kg) Gu.abrmér. Gumiabr.nyom. (bar = kp/cm 2 ) Részterhelés Teljes terhelés elöl hátul elöl hátul Transit Connect (06/02 ) T /65 R15 91 T 2,2 2,5 2,3 3,0 Röv. T /65 R15 95 T 2,2 2,5 2,4 3,4 T /65 R15 95 T 2,3 2,7 2,3 3,4 T /65 R15 95 T 2,3 2,7 2,5 3,4 Ho. T /65 R15 95 T 2,3 2,7 2,5 3,4 T /65 R15 95 T 2,3 2,7 2,5 3,4 Tourneo Connect (06/02 ) K /65 R15 95 T 2,2 2,5 2,2 3,0 K /65 R15 95 T 2,2 2,5 2,2 3,0 K220 Röv /65 R15 95 T 2,2 2,5 2,4 3,4 K /65 R15 95 T 2,2 2,5 2,4 3,4 K /65 R15 95 T 2,2 2,5 2,4 3,4 K /65 R15 95 T 2,3 2,7 2,3 3,4 Ho. K /65 R15 95 T 2,3 2,7 2,3 3,4 93

95 Kerékanyák meghúzási nyomatéka Modell Fiesta 1996 (11/95 02/02), Fiesta (11/01 ), Fusion (06/02 ), Puma 1998 (06/97 12/01), Mondeo 1997 (08/96 09/00), Ka 1997 (09/96 ), Streetka (01/03 07/05), Focus 1999 (08/98 12/04) Focus (07/04 ), Focus CMAX (06/03 ) Könynyűfém k.t. Ka 2009 (08/08 ) X X Kuga (02/08 ) X X 130 Maverick 1994 (06/93 04/98) X X 3) X X 90 Maverick 2001 (12/00 ) X X 133 Explorer 1993 (01/93 07/94) X X 135 Ranger (02/99 ) X X Galaxy 1995 (02/95 03/00) X X 150 X 1) X 130 X 4) 170 csak kerékzárak 110 Transit/Tourneo Connect (06/02 ) X 90 X 120 X 2) 90 Transit 1992 (08/91 07/94) 5 Lyuk ) Mondeo 2001 (10/00 02/0 X X 90 6 Lyuk ) M12 M Transit 1995 (08/94 07/00) 5 Lyuk 5 Lyuk 85 Mondeo (02/07 ), SMAX/Galaxy (03/06) Ac.k.tárcs. Könynyűfém k.t. Meghúzási nyom. (Nm) Csak kétrészes 08/94 12/98 6 Lyuk 175 zárókerékanya 110 Transit 1995 (08/94 07/00) 5 Lyuk 5 Lyuk 115 esetében M12 01/99 07/00 6 Lyuk 175 M14 M Transit (01/00 05/06) 5 / 6 Lyuk 5 Lyuk 200 Fiesta (06/08 ) X X 110 Transit (04/06 ) X X 200 1) Csak ötküllős acél kerértárcsákhoz és ezüst színű kerékanyákhoz 2) Csak aranyszínű kerékanyákhoz 3) Az első 1000 km és minden kerékcserét követően 1000 km megtett út után ugyanakkora forg.nyomatékkal utánhúzni 4) Csak 16 al. k.tárcsához 5) Kerékcserénél: 50 km megtétele után ugyanakkora forg.nyomatékkal utánhúzni 94 Modell Ac.k.tárcs. Meghúzási nyom. (Nm)

96 Féktárcsa/fékdob kopási határ Modell Fékdob minimális átmérője () Kopási határ fékdobátmérő () Kopási határ fékdobátmérő () elöl hátul elöl hátul Ka 1997 (09/96 ) ABSszel, Streetka 10 1) Fiesta (06/08 ) ,5 18 2) (01/03 07/05) ABSszel Focus 1999 (08/98 12/04) 20 8 Ka 1997 (09/96 ) ABS nélkül, Fiesta 10 1) Focus 1999 (08/98 12/04) 2,0 les 18 2) , (11/95 02/02) ABS nélkül DuratecST motorral 204 Ka 2009 (08/08 ) 9,2 1) Focus 1999 (08/98 12/04) 2,0 les 18,2 2) 181 DuratecRS motorral 26 Puma 1998 (06/97 12/01) ABSszel Focus (07/04 ), Focus CMAX (06/03 ) ,2 Puma 1998 (06/97 12/01) ABS nélkül Mondeo 1997 (08/96 09/00) 1,6 les motorral 204,2 Fiesta 1996 (11/95 02/02) ABSszel Mondeo 1997 (08/96 09/00) 1,8 les 22,2 18 vagy 2,0 les motorral vagy Turnier 229,6 Fiesta 1996 (11/95 02/02) ABS nélkül /204 3) Mondeo 2001 (10/00 02/ ,2 Fiesta (11/01 ), Fusion Mondeo (02/07 ) (06/02 ) Galaxy 1995 (02/95 03/00), Galaxy 21 8 Fiesta (11/01 ) / Fusion (04/00 02/06) (06/02 ) 2,0 les DuratecHE 23 SMAX/Galaxy (03/06) 26 9 motorral Modell Fékdob minimális átmérője () 1) nem szellőztetett féktárcsákkal 2) szellőztetett féktárcsákkal 3) csak Courier 95

97 Féktárcsa/fékdob kopási határ Modell Fékdob minimális átmérője () Kopási határ fékdobátmérő () elöl hátul elöl hátul Kuga (02/08 ) 23 9 Transit 1992 (08/91 07/94) 22, vagy 282 Maverick 1994 (06/93 04/98) ,5 Transit 1995 (08/94 07/00) 22, vagy 282 Maverick 2001 (12/00 ) 2003 MÉig ,1 Transit (01/00 05/06) 282 (Hátsókerékhajt.) Maverick 2001 (12/00 ) 2005 MÉig ,1 Transit (01/00 05/06) 256 Ranger (02/99 ) 4x2 HiRider (Elsőkerékhajtás) ,5 kivételével Transit (04/06 ) 282 (Hátsókerékhajt.) Ranger (02/99 ) 4x4 vagy HiRider , Transit (04/06 ) 1) 256 Explorer 1993 (01/93 07/94) 20,6 (Elsőkerékhajtás) 1) 1) Explorer 1995 (08/94 09/00) Transit/Tourneo Connect (06/02 ) ,2 1) A minimális vastagság/kopási határ mértéke a féktárcsába/fékdobba van öntve Modell Fékdob minimális átmérője () Kopási határ fékdobátmérő () 96

98 Fényszóróbeállítási érték Beállít. előírás A gépkocsinak terheletlenül és tele tartállyal sík felületen kell állnia G.abr.nyom. a gumiabr.nyomástábl. szerint A gépkocsi első részét erőteljesen átrugóztatni, hogy az e.k.felfü. rugózata beálljon Egy személyt vagy annak megf. 75 kgot a vez.ülésre vagy a vez.oldali lábtérbe helyezni (Transitnál nem) Modell Ka 1997 (09/96 ), Streetka (01/03 07/05), Fiesta 1996 (11/95 02/02), Focus 1999 (08/98 12/04), Mondeo 1997 (08/96 09/00), Galaxy 1995 (02/95 03/00), Transit/Tourneo Connect (06/02 ), Transit 1992 (08/91 07/94), Transit 1995 (08/94 07/00), Transit (01/00 05/06), Transit (04/06 ) Ka 2009 (08/08 ), Fiesta (11/01 ), Fiesta (06/08 ), Fusion (06/02 ), Puma 1998 (06/97 12/01), Ranger (02/99 ), Galaxy (04/00 02/06), SMAX/Galaxy (03/06), Mondeo 2001 (10/00 02/0, Mondeo (02/07 ), Maverick 2001 (12/00 11/03), Maverick 2001 (12/03 ), Focus (07/04 ), Focus CMAX (06/03 ), Kuga (02/08 ) Fényszóróbeállítási érték X 1,2% = 12 cm/10 m 1,0% = 10 cm/10 m Figyelem A fényszóróállítóberendezéssel felsz. gépkocsiknál a fényszóróalapbeállítást csak 0 kapcsolóállásban lehet elvégezni. Ködfényszóróbeállítási érték Minden típ. X = 22 cm/10 m 97

99 Motortíp./tüzelőany.rend. Ált. ism. A Motoradatok fej. a Motortípus/tüzelőanyagrendszer oszl.ban rövid megnev.ket tart., melyek magy. a köv.ben található. A további részletek a megfelelő javítási utasításban keresendők. Motortíp. Ottomot.k Duratec16V = Duratec16V TiVCT = 4 hengeres soros motor elektronikus vezérlésű fojtószeleppel (Zetec SE motor megnev. alatt már beszerelésre került) 4 heng. soros motor elektr. vezérl., kettős, független vezérműteng. állítással a szívó és a kipuf.vezérműteng. számára OHC = 4 hengeres OHC soros motor felülfekvő vezérműtengellyel DuratecHE = (MI4) DOHC = 4 hengeres DOHC soros motor két felülfekvő vezérműtengellyel és 8 szeleppel DuratecVE = DOHC16V = V6 SOHC = V6 6 hengeres motor egyegy felülfekvő vezérműtengellyel (SOHC) V6 = DuratecSCi (MI4) 4 hengeres DOHC soros motor két felülfekvő vezérműtengellyel és 16 szeleppel FOG V6 6 hengeres OHVmotor, hidraulikus vagy mechanikus szelepemelőkkel Duratec8V = DuratecST 2.0L DuratecRS 2.0L 4 hengeres DOHC soros motor 16 szeleppel, két felülfekvő, lánchajtásos vezérműtengellyel V6 6 hengeres DOHCmotor alumíniumból, hidraulikus szelepemelőkkel és 24 szeleppel 1,3 l/1,6 l keresztben beépített, 4 hengeres soros motor felülfekvő vezérműtengellyel és keresztáramú hengerfejjel = Megnövelt telj. 2,0 l ZetecE motor = Megnövelt telj. 2,0 l ZetecE motor = 4 heng. DOHC soros motor 16 szeleppel, két felülfekvő, lánchajt. DuratecST = 2,5 l 5 hengeres DOHC soros motor 20 szeleppel, elektronikus vezérműtengellyel és közvetlen benzinbefecsk.sel, különösen 2.5L vezérlésű kettős vezérműtengelyállítással és turbófeltöltővel magas hatásfok és alacsony tüzelőanyagfogyasztás mellett, gyújtótekercses közvetlen gyújtással 98

100 Motortíp./tüzelőany.rend. Motortíp. Ottomot.k Motortíp. Ottomot.k DuratecST 3.0L = 3,0 l V6motor, megnövelt telj. és lökettérfogatú 2,5 l DuratecVE motor Duratec (FP4) 1.2L 4 hengeres OHC soros motor felülfekvő vezérműtengellyel DuratecSE 3.0L ZetecE = ZetecSE = ZetecS VCT = = 3,0 l V6motor, csökkentett telj. 3,0 l DuratecST motor. 4 heng. DOHC soros motor 16 szeleppel és alacsony kipuf.gázkibocsátással 4 heng. DOHC soros motor alumíniumból, 16 szeleppel és alacsony kipuf.gázkibocsátással 4 heng. DOHC soros motor alumíniumból, 16 szeleppel, alacsony kipufogógázkibocsátással és állítható szívószelepvezérműtengellyel (VCT) EnduraE = CDV6 = CDV6 24V = 4 heng. OHV soros motor különösen magas örvényeltetéssel és alacsony kipuf.gázkibocsátással (EEC 96) Kompakt V6 6 hengeres DOHC motor 15 hengerszöggel és csak egy hengerfejjel V6 6 heng. DOHC motor hidraulikus szelepemelőkkel, 24 szeleppel és két állítható, felülfekvő vezérműtengellyel 99

101 Motortíp./tüzelőany.rend. Motortípus dízelmotorok Motortípus dízelmotorok DuratorqTDCi (FD4) 1.3L Négyhengeres inline DOHC motor hidraulikus szelephézagállítással és közös nyomócsöves befecskendezéssel Dízel 2.7L = 2,7 l 4 heng. OHV soros motor közvetett befecsk.sel és turbófeltöltővel DuratorqTDCi (DV) 1.4/1.6L = EnduraDE = EnduraDE = EnduraDI = 4 heng. soros motor alu. forgattyúsházzal, felülfekvő vezérműtengellyel, görgős szelepemelőhimbák hidr. szelephézagkiegyenlítéssel és Coon Rail közvetlen befecsk.sel 1,8 l 4 heng. OHC soros motor közvetett befecsk.sel és alacsony kipufogógázkibocsátással (EEC 96) 1,8l 4 hengeres OHC soros motor közvetett befecskendezéssel és alacsony kipufogógázkibocsátással (EEC 96) 1,8 l 4 heng. turbódízelmotor közvetlen befecsk.sel, turbófelt.vel és töltőlev.hűtővel Dízel 2.7L TI = DIDízel = 2,5 l 4 heng. OHV soros motor közvetlen befecsk.sel. DuratorqTDCi = DuratorqDI = DuratorqTDCi = 2,7 l 4 heng. OHV soros motor közvetett befecsk.sel, turbófeltöltővel és töltőlev.hűtővel 1,8 l 4 heng. turbódízelmotor Coon Rail befecsk.rendszerrel, állítható turbófeltöltővel és töltőlev.hűtővel 2,0 l / 2,4 l 4 hengeres turbódízelmotor két felülfekvő vezérműtengellyel és 16 szeleppel 2,0 l/2,4 l 4 hengeres turbódízelmotor két felülfekvő vezérműtengellyel, 16 szeleppel és Coon Rail bef.rendszerrel Dízel 1.9L TDI = 1,9 l 4 heng. OHC soros motor közvetlen befecsk.sel, turbófeltöltővel DuratorqTDCi = 2,2 l 4 heng. turbódízelmotor két felülfekvő vezérműtengellyel, 16 és töltőlev.hűtővel szeleppel, Coon Rail befecsk.rendszerrel, állíth. turbófelt.vel és töltőlev.hűtővel Dízel 1.9L TDI = 1,9 l 4 heng. OHC soros motor sziv.por. befecsk.rendszerrel, turbófeltöltővel és töltőlev.hűtővel 100

102 Motortíp./tüzelőany.rend. Motortípus dízelmotorok Tüzelőanyagrsz. DuratorqTDCi (DW) 2.0L DuratorqTDCi (Puma) 3.2L = 2,0 l keresztben beépített 4 hengeres turbódízelmotor két felülfekvő CFI = Központi benzinbefecsk. vezérműtengellyel, 16 szeleppel és Coon Rail befecsk. rendszerrel; a Ford és a PeugeotCitröen (PSA)csoport közös fejlesztése = 3,2 l 5heng. turbódízelmotor két felülfekvő vezérműtengellyel, 20 szeleppel és Coon Rail bef. rendszerrel EFI = Elektronikus benzinbefecsk. hengerenként egy befecsk.szeleppel SEFI / SFI = Szekvenciális, elektronikus benzinbefecsk. hengerenként egy befecsk.szeleppel. A bef.szelepek aktiválása a gyújt. sorrendnek megf. történik. PDI = Közvetlen benzinbef. nagynyom. befecskendezéssel, közvetlenül az égéstérbe 101

103 Típustábla Fiesta, Mondeo, Galaxy (A 97 modellévig) A típustábla minden gépkocsiban a motortérben, a zárhídra rögzítve található. A gyártás során besajtolt alfanum. kódok tart. a típust, a megeng. terhelést, a motor típusát, a tengelyáttételt, a külső színt, a belső felszereltség típusát stb., ezért az alkatrészbeszerzés szempontjából nagy jelentőségűek. Ka, Streetka, Fiesta, Fusion, Puma, Focus, C MAX, Mondeo, Galaxy (A 97 modellévtől) A típustábla a motortérben a zárhídra ill. a jobb oldali Boszlopra rögzített. A gyártás során besajtolt alfanum. kódok tart. a típust, a megeng. terhelést, a motor típusát, a tengelyáttételt, a külső színt, a belső felszereltség típusát stb., ezért az alkatrészbeszerzés szempontjából nagy jelentőségűek. 102

104 Típustábla Transit (Mind, kiv. Transit (04/06 )) A típustábla minden gépkocsinál az utasoldali küszöblemezen található. Az alfanum. kódok tart. a típust, a motor típusát, a tengelyáttételt és a beépített berendezéseket. Így ezek az adatok az alkatrészbeszerzés szempontjából fontosak. A gyártás során besajtolt kódok részletes magyarázatát a műszaki szervizirodalom (FordEtis) tartalmazza. 103

105 Típustábla Transit (04/06 ) Típustábla A típustáblát a Boszlopon (lásd ábra) helyezik el. Az alfanum. kódok tart. a típust, a motor típusát, a tengelyáttételt és a beépített berendezéseket. Alvázszám (VIN) Az alvázszám a jobb első kerékdobba van beütve. Az alvázszám bal oldalon, egy műanyag táblán (lásd ábra), a műszerfalon is látható. A gyártás során besajtolt kódok részletes magyarázatát a műszaki szervizirodalom (FordEtis) tartalmazza. 104

106 Típustábla Mondeo (02/07 ), SMAX/Galaxy (03/06) Típustábla A típustáblát a Boszlopon (lásd ábra) helyezik el. Az alfanum. kódok tart. a típust, a motor típusát, a tengelyáttételt és a beépített berendezéseket. Alvázszám (VIN) Az alvázszám bal oldalon, egy műanyag táblán (lásd ábra), a műszerfalon is látható. A Mondeonál a gépjárműazonosító szám kiegészítőleg az utastérben, jobb oldalon elöl a padlólemezen is megtalálható. A gyártás során besajtolt kódok részletes magyarázatát a műszaki szervizirodalom (FordEtis) tartalmazza. 105
