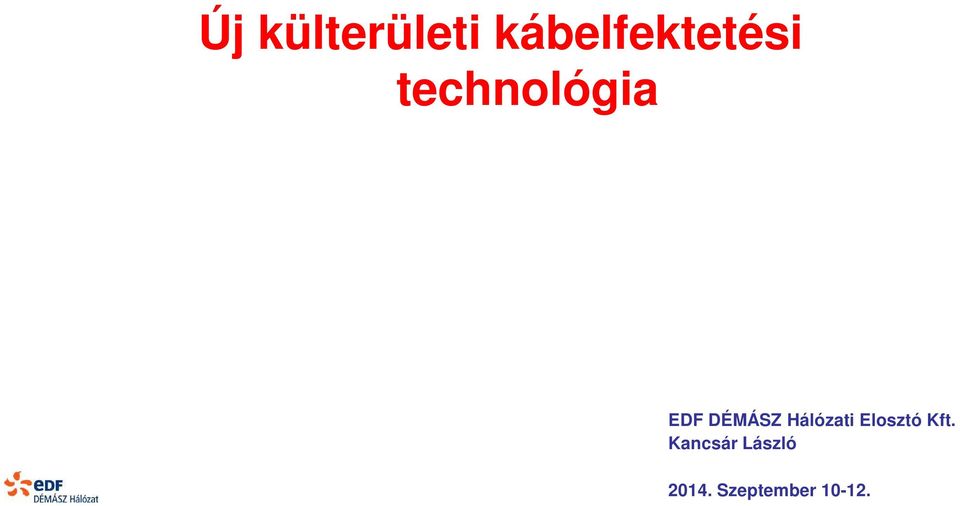

1 Új külterületi kábelfektetési technológia EDF DÉMÁSZ Hálózati Elosztó Kft. Kancsár László Szeptember

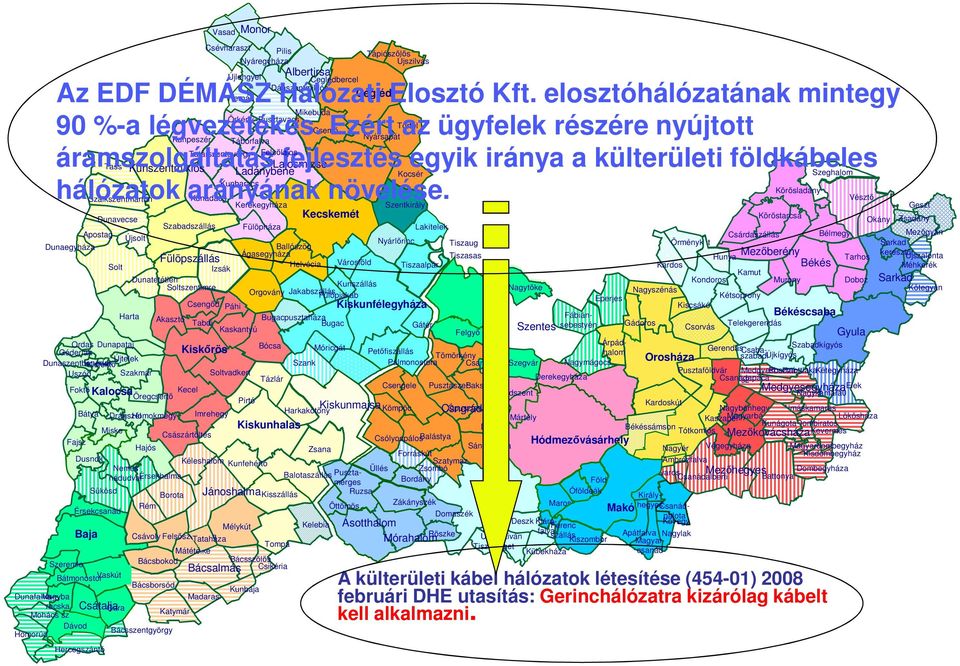

2 Vasad Monor Csévharaszt Pilis Nyáregyháza Albertirsa Tápiószőlős Újszilvás Újlengyel Ceglédbercel Dánszentmiklós Az EDF DÉMÁSZ Hernád Hálózati Cegléd Elosztó Kft. elosztóhálózatának mintegy Örkény Pusztavacs Mikebuda Törtel 90 %-a légvezetékes. Csemő Ezért az ügyfelek részére nyújtott Kunpeszér Nyársapát Táborfalva Tatárszentgyörgy Felsőlajos áramszolgáltatás Kunszentmiklós Lajosmizse fejlesztés egyik iránya a külterületi földkábeles Tass Ladánybene Kocsér Szeghalom Kunbaracs Körösladány hálózatok Szalkszentmárton arányának Kunadacs növelése. Vésztő Kerekegyháza Szentkirály Geszt Kecskemét Dunavecse Köröstarcsa Okány Zsadány Szabadszállás Fülöpháza Lakitelek Apostag Újsolt Csárdaszállás Bélmegyer Mezőgyán Nyárlőrinc Ballószög Tiszaug Örménykút Sarkad Dunaegyháza Ágasegyháza Tiszasas Mezőberény keresztúr Fülöpszállás Hunya Tarhos Újszalonta Helvécia Városföld Solt Tiszaalpár Kardos Békés Méhkerék Izsák Kamut Dunatetétlen Soltszentimre Orgovány Jakabszállás Kunszállás Kondoros Murony Doboz Sarkad Nagytőke Nagyszénás Kötegyán Fülöpjakab Eperjes Kétsoprony Csengőd Páhi Kiskunfélegyháza Kiscsákó Harta Fábiánsebestyén Gádoros Telekgerendás Békéscsaba Akasztó Bugacpusztaháza Tabdi Bugac Gátér Kaskantyú Szentes Csorvás Felgyő Gyula Ordas Dunapataj Bócsa Árpádhalom Géderlak Kiskőrös Móricgát Szabadkígyós Dunaszentbenedek Kisfoktő Újtelek Petőfiszállás Csabaszabadi Újkígyós Tömörkény Gerendás Orosháza Szank Pálmonostora Csanytelek Szegvár Nagymágocs Uszód Szakmár Soltvadkert Pusztaföldvár Medgyesbodzá PusztaottlakaKétegyháza Tázlár Derekegyháza Csanádapáca s2 Csengele Pusztaszer Baks Foktő Kalocsa Kecel MedgyesegyházaElek Öregcsertő Mindszent Nagykamará0 Pirtó Kiskunmajsa Kardoskút Ópusztaszer Bátya Drágszél Homokmégy Imrehegy Harkakötöny Kömpöc Csngrád Nagybánhegyes Almáskamarás Mártély Kaszaper Magyarbánhegyes- Lökösháza Kiskunhalas Miske Dóc Békéssámson KunágotaDombiratos Tótkomlós Kevermes Császártöltés Fajsz CsólyospálosBalástya Mezőkovácsháza Hódmezővásárhely Hajós Zsana Sándorfalva Nagyér Végegyháza Magyardombegyház Forráskút Kisdombegyház Dusnok Kéleshalom Kunfehértó Szatymaz Ambrózfalva Nemes Üllés Zsombó nádudvar Érsekhalma Balotaszállás Pusztamérges Bordány Földeák Csanádalberti Battonya Mezőhegyes Dombegyháza Pitvaros Sükösd Jánoshalma Kisszállás Ruzsa Borota Szeged Óföldeák KirályhegyesCsanád- Érsekcsanád Makó Rém Öttömös Zákányszék Maroslele Domaszék palota Mélykút Kelebia Ásotthalom Deszk Klárafalva Ferenc Kövegy Röszke Baja Csávoly Felsőszentiván Újszentiván szállás Apátfalva Nagylak Tataháza Mórahalom Kiszombor Tompa Magyarcsanád Tiszasziget Mátételke Kübekháza Bácsbokod Bácsszőlős Szeremle Bácsalmás Csikéria Bátmonostor Vaskút Bácsborsód A külterületi kábel hálózatok létesítése (454-01) 2008 Kunbaja Dunafalva Nagyba Madaras februári DHE utasítás: Gerinchálózatra kizárólag kábelt racska Csátalja Gara Mohács sz Katymár kell alkalmazni. Dávod Bácsszentgyörgy Homorúd Hercegszántó

Csemő Ezért az ügyfelek részére nyújtott Kunpeszér Nyársapát Táborfalva Tatárszentgyörgy Felsőlajos áramszolgáltatás Kunszentmiklós Lajosmizse fejlesztés egyik iránya a külterületi földkábeles Tass

3 A külterületi kábelfektetésnél elvárt legfontosabb technológiai paraméterek Kábelárok mélység: 1-1,5 (-1,7) m Kábelárok szélesség:20-30 cm Jelzőszalag alkalmazása szükséges Nem kell döngölni (vannak kivételek) Nem kell homokágyat készíteni Védőkorlát elhagyható,vagy egyszerűsített Lehetőleg kalácskábelt kell alkalmazni Minimális taposási károkozás Homokkő kitermelése biztosított legyen A termőtalaj gréderezést ne kelljen végezni Hatékonysági elvárás min m/üzemóra

homokágyat készíteni Védőkorlát elhagyható,vagy egyszerűsített Lehetőleg kalácskábelt kell alkalmazni Minimális

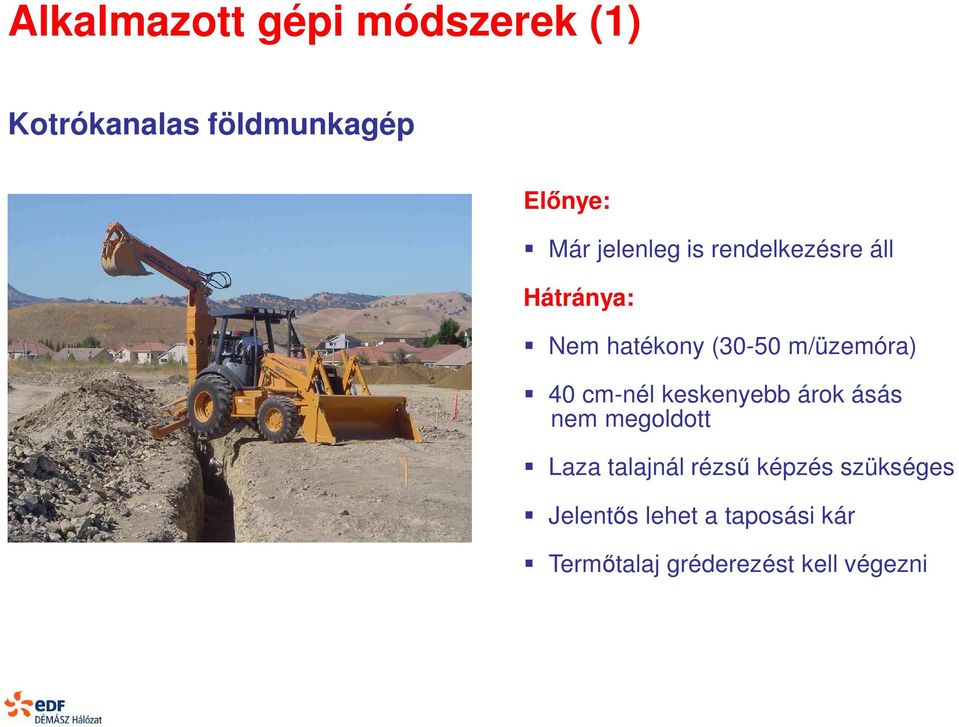

4 Alkalmazott gépi módszerek (1) Kotrókanalas földmunkagép Előnye: Már jelenleg is rendelkezésre áll Hátránya: Nem hatékony (30-50 m/üzemóra) 40 cm-nél keskenyebb árok ásás nem megoldott Laza talajnál rézsű képzés szükséges Jelentős lehet a taposási kár Termőtalaj gréderezést kell végezni

40 cm-nél keskenyebb árok ásás nem megoldott Laza talajnál rézsű képzés

5 Alkalmazott gépi módszerek (2) Vibrációs, ekés kábelárok ásó gép Előnye: Talajkitermelés nélkül azonnali kábelfektetés A talajrétegrend nem változik Hátránya: Vastagabb homokkő rétegnél nem alkalmazható Jelentős lehet a taposási kár Magas beruházási költség (80 mft )

talajrétegrend nem változik Hátránya: Vastagabb homokkő rétegnél

6 Alkalmazott gépi módszerek (3) Őrlőmalmos kábelárok ásó gépek Előnye: Azonnali kábelfektetés lehetősége Kis mértékű földkitermelés Egyes típusai szilárd belterületi burkolat,vagy külterületi sziklás talaj esetén esetén is használhatók Hátránya: Korlátozott kábelárok mélység (max.1m) Magas beruházási költség (100 mft)

belterületi burkolat,vagy külterületi sziklás talaj esetén esetén is

7 Alkalmazott gépi módszerek (4) Előnye: Láncos kábelárok ásó gép Azonnali kábelfektetés lehetősége Kis mértékű földkitermelés A talaj rétegrend keskeny sávban változik (20 cm), ezért a gréderezés elhagyható Az elvárt kábelárok mélység (max.1,7 m) biztosítható Elfogadható termelékenység (min m/üzemóra) Homokkő réteg kitermelése biztosított Kisebb taposási kár Alacsonyabb beruházási költségszint (25-30 mft) A meglévő trélerrel szállítható

kábelárok mélység (max.1,7 m) biztosítható Elfogadható termelékenység (min.

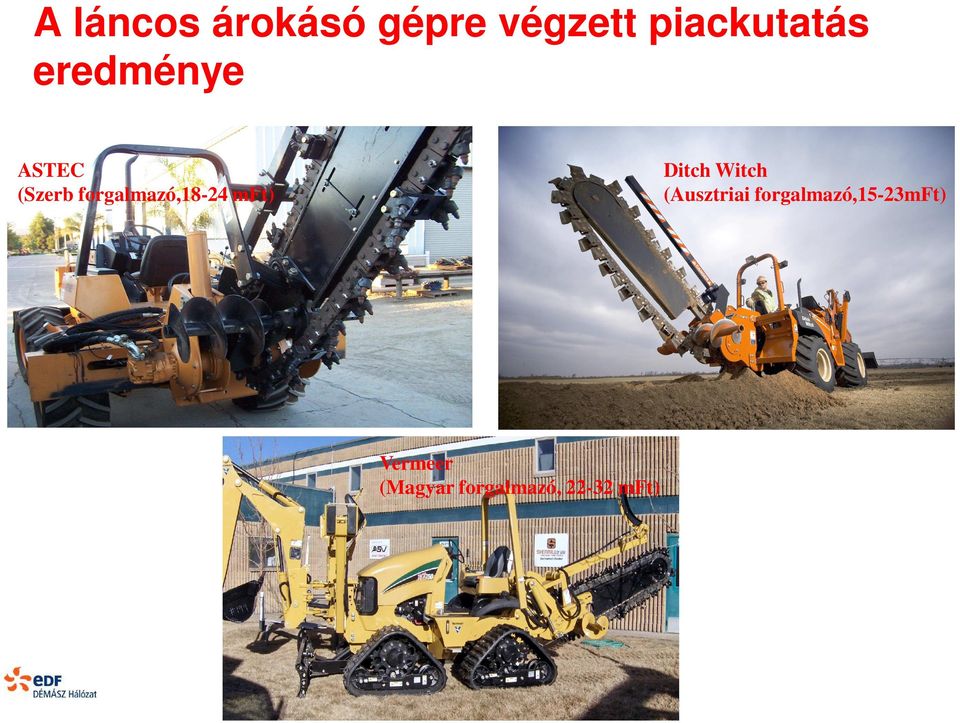

8 A láncos árokásó gépre végzett piackutatás eredménye ASTEC (Szerb forgalmazó,18-24 mft) Ditch Witch (Ausztriai forgalmazó,15-23mft) Vermeer (Magyar forgalmazó, mft)

9 A láncos árokásó gép fajlagos költségszámítása (1) Figyelembe vett költség tényezők: Beszerzési költség:28 mft Amortizációs idő:10 év Éves üzemeltetési költség (igénybevételtől függő:11-27 mft) Éves leadott teljesítmény:20,50 és 100 km/év Elvárt fedezet:20%

idő:10 év Éves üzemeltetési költség (igénybevételtől függő:11-27

10 A láncos árokásó gép fajlagos költségszámítása (2) Számított fajlagos gépdíjak az éves leadott teljesítmény függvényében: Évi 20 km leadott teljesítmény esetén : 650 Ft/m Évi 50 km leadott teljesítmény esetén : 400 Ft/m Évi 100 km leadott teljesítmény esetén: 300 Ft/m Megjegyzés: A külső piaci gépesített árokásási díj: 4 /m

650 Ft/m Évi 50 km leadott teljesítmény esetén : 400 Ft/m Évi 100 km leadott

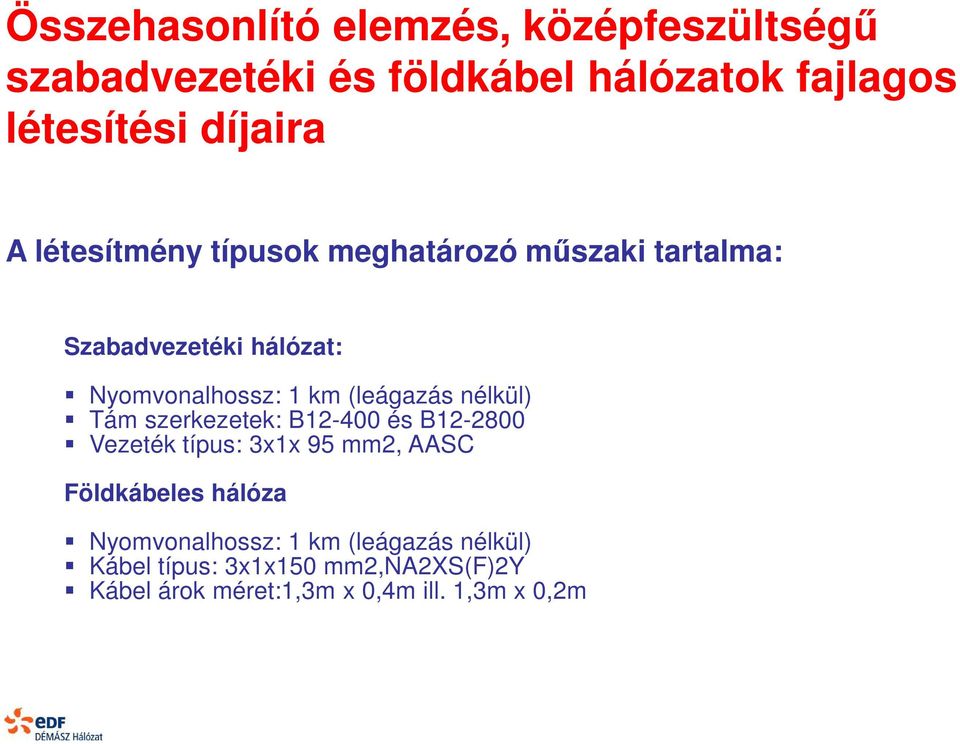

11 Összehasonlító elemzés, középfeszültségű szabadvezetéki és földkábel hálózatok fajlagos létesítési díjaira A létesítmény típusok meghatározó műszaki tartalma: Szabadvezetéki hálózat: Nyomvonalhossz: 1 km (leágazás nélkül) Tám szerkezetek: B és B Vezeték típus: 3x1x 95 mm2, AASC Földkábeles hálóza Nyomvonalhossz: 1 km (leágazás nélkül) Kábel típus: 3x1x150 mm2,na2xs(f)2y Kábel árok méret:1,3m x 0,4m ill. 1,3m x 0,2m

nélkül) Tám szerkezetek: B12-400 és B12-2800 Vezeték típus: 3x1x 95 mm2, AASC Földkábeles hálóza

12 Fajlagos díjak Létesítmény típus/alkalmazott technológia Anyag Csak a földmunka Fajlagos díjak (mft) Kivitelezés Többi munkarész Összesen Mindösszesen Szabadvezeték 3,4 0,00 4,50 4,5 7,9 Földkábel (kotró) 6,0 1,60 3,80 5,40 11,4 Földkábel (láncos mgép. 20km) 6,0 0,65 2,50 3,15 9,2 Földkábel (láncos mgép. 50km) 6,0 0,40 2,50 2,90 8,9 Földkábel (láncos mgép. 100km) 6,0 0,30 2,50 2,80 8,8 A többi munkarész tartalma Szabadvezeték Földkábel főbb tevékenységek főbb tevékenységek oszlop és vezeték szerelés kábelfektetés,szerelés, szállítás geodéta,fmu,fakivágás geodéta,fmu,diagnosztika mérések,törm.lerakói díj védőkorlát, irányított fúrás (30m) környv.hatósági díj,kártalanítás szakfelügyelet,kártalanítás, taposási kár térítés talajrétegrend visszaállítása,rézsüképzés A 20 cm-es kábelárok szélességgel és az azonnali kábelfektetéssel a gréderezés,rézsűképzés,védőkorlát igény jelentősen csökkenthető,vagy elhagyható.

100km) 6,0 0,30 2,50 2,80 8,8 A többi munkarész tartalma Szabadvezeték Földkábel főbb tevékenységek főbb tevékenységek oszlop és vezeték szerelés kábelfektetés,szerelés, szállítás

13 Összegzés A földkábeles hálózat létesítés közel 44%-al magasabb díját alapvetően a nagyobb anyagköltség okozza. Min. 50 km-es éves rendelési volumen esetén a láncos árokásó alkalmazásával már csak 13 %-al drágább a földkábeles hálózat. A láncos árokásó gép alkalmazása éves 20 km-es megrendelésnél már rentábilis a jelenlegi alvállalkozói verseny árakkal. 1 db láncos kábelárok ásó gép költség hatékony működtetését már évi km nyomvonal hosszúságú külterületi kábelfektetési megrendelés biztosítja.

A láncos árokásó gép alkalmazása éves 20 km-es megrendelésnél már rentábilis a jelenlegi alvállalkozói verseny árakkal.

14 A gépbeszerzési eljárás,tesztelés,fejlesztés

15 A megvásárolt láncos árokásó, a kábelfektetésre alkalmas görgőzéssel felszerelve

16 Köszönöm a figyelmet!
