1 REPUBLIC OF GAMERS ROG GR8 II sorozat Használati utasítás

2 HUG12903 Átdolgozott Kiadás V3 Július 2017 Szerzői jogi információk Az ASUSTeK COMPUTER INC. ( ASUS ) előzetes írásos engedélye nélkül ennek a kiadványnak, illetve a benne leírt termékeknek vagy szoftvernek, semmilyen részletét nem szabad sokszorosítani, továbbítani, átírni, adatfeldolgozó rendszerben tárolni, bármilyen nyelvre lefordítani, legyen az bármilyen formában vagy eszközzel, kivéve a vásárlói dokumentációt tartalékmásolat készítése céljából. AZ ASUS A KÉZIKÖNYVET ÖNMAGÁBAN BOCSÁTJA RENDELKEZÉSRE, BÁRMILYEN KIFEJEZETT VAGY BELEÉRTETT JÓTÁLLÁS NÉLKÜL, TARTALMAZVA, DE NEM KORLÁTOZÓDVA PUSZTÁN AZ ELADHATÓSÁGBAN LÉVŐ JÓTÁLLÁSRA, ILLETVE MEGHATÁROZOTT CÉLRA VALÓ ALKALMASSÁGRA. AZ ASUS, ILLETVE ANNAK IGAZGATÓI, TISZTSÉGVISELŐI, ALKALMAZOTTAI VAGY MEGBÍZOTTAI SEMMILYEN ESETBEN NEM TARTOZNAK FELELŐSSÉGGEL SEMMILYEN OLYAN KÖZVETLEN, KÖZVETETT, ESETI, KÜLÖNLEGES VAGY KÖVETKEZMÉNYES KÁRÉRT, SEM KÁRTÉRÍTÉSSEL AZ ELMARADT NYERESÉG, ELMARADT BEVÉTEL, ADATVESZTÉS VAGY ÜZEMKIESÉS OKOZTA OLYAN KÁRÉRT, AMELY A JELEN KÉZIKÖNYV VAGY TERMÉK HIBÁJÁBÓL ERED, MÉG AKKOR IS, HA AZ ASUS-T TÁJÉKOZTATTÁK ENNEK LEHETŐSÉGÉRŐL. A jelen kézikönyvben szereplő termékek és cégnevek az adott cégeik bejegyzett védjegyei vagy szerzői tulajdona lehetnek vagy sem, és használatuk kizárólag azonosítás vagy magyarázat céljából történik a tulajdonos javára, mindennemű jogsértés szándéka nélkül. A JELEN KÉZIKÖNYVBEN SZEREPLŐ MŰSZAKI ADATOKAT ÉS INFORMÁCIÓT KIZÁRÓLAG TÁJÉKOZTATÁS CÉLJÁBÓL BIZTOSÍTUNK, ÉS ELŐZETES BEJELENTÉS NÉLKÜL, BÁRMIKOR MEGVÁLTOZHATNAK. NEM ÉRTELMEZHETŐK TOVÁBBÁ AZ ASUS ELKÖTELEZETTSÉGÉNEK. AZ ASUS NEM VÁLLAL SEMMINEMŰ FELELŐSSÉGET A KÉZIKÖNYVBEN ELŐFORDULÓ HIBÁKÉRT VAGY PONTATLAN INFORMÁCIÓKÉRT, A BENNE LEÍRT TERMÉKEKET ÉS SZOFTVERT IS BELEÉRTVE. Copyright 2017 ASUSTeK COMPUTER INC. Minden jog fenntartva! A kötelezettség korlátozása Olyan körülmények is előállhatnak, ahol az ASUS részéről történő mulasztás vagy más felelősség miatt, Ön jogosulttá válik kártérítésre az ASUS-tól. Minden ilyen esetben függetlenül a jogalaptól, amely alapján Ön kártérítésre jogosult az ASUS-tól, az ASUS nem vállal felelősséget a testi sérüléseken (a halált is beleértve) és az ingatlanban, illetve személyes ingóságokban bekövetkezett károkon kívül, illetve bármilyen tényleges és közvetlen károkért, amelyek a jelen Garancianyilatkozat szerinti jogi feladatok elvégzésének elmulasztásából vagy sikertelen végrehajtásából erednek, az egyes termékek szerződés szerinti listaára erejéig. Az ASUS kizárólag a jelen Garancianyilatkozat szerinti szerződés, vagyoni kártérítés vagy jogsértés alapján köteles Önt kártalanítani veszteségekért, kárért vagy kárigényért. Ez a korlátozás az ASUS szállítóira és forgalmazójára is érvényes. Ez a maximális érték, amelynek tekintetében az ASUS, szállítói és az Ön forgalmazója kollektívan felelősek. AZ ASUS SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT NEM TARTOZIK FELELŐSSÉGGEL A KÖVETKEZŐKÉRT: (1) HARMADIK FÉL KÁRIGÉNYÉÉRT ÖNNEL SZEMBEN; (2) AZ ÖN NYILVÁNTARTÁSAI VAGY ADATAI MEGSEMMISÜLÉSÉÉRT VAGY KÁROSODÁSÁÉRT, VAGY (3) KÜLÖNLEGES, ESETI VAGY KÖZVETETT KÁRÉRT, ILLETVE KÖVETKEZMÉNYES GAZDASÁGI KÁROKÉRT (AZ ELMARADT NYERESÉGET VAGY MEGTAKARÍTÁST IS BELEÉRTVE), AKKOR IS HA AZ ASUS-T, A SZÁLLÍTÓIT VAGY AZ ÖN FORGALMAZÓJÁT TÁJÉKOZTATTÁK A LEHETŐSÉGÜKRŐL. Szerviz és támogatás Látogassa meg a több nyelven elérhető weboldalunkat:

3 Tartalomjegyzék A kézikönyvről... 5 A kézikönyvben felhasznált konvenciók... 5 Tipográfia... 5 A csomag tartalma... 6 Ismerje meg ROG GR8 II készülékét Jellemzők... 8 Előlap... 8 Alulnézet...10 Felülnézet...10 Hátul...12 A ROG GR8 II használata Első lépések...16 Az ROG GR8 II pozíciójának meghatározása...16 Csatlakoztassa megfelelően a hálózati adaptert a ROG GR8 II-hez...17 Csatlakoztasson megjelenítőt a...19 A billentyűzet vagy egér csatlakoztatása...20 Kapcsolja be a ROG GR8 II-t...21 A rendszer visszaállítása...22 Helyreállítási opció engedélyezése...23 A ROG GR8 II kikapcsolása...25 A ROG GR8 II alvó állapotba helyezése...25 Belépés a BIOS beállításokba...25 Gyors belépés a BIOS-ba...26 Az ROG GR8 II frissítése A memóriamodulok bővítése...28 Egy 2,5 hüvelykes tárolómeghajtó bővítése...33 Installing M Függelékek Biztonsági információ...38 A rendszer üzembe helyezése...38 Gondozás használat közben...39 Hatósági megjegyzések...40 ASUS elérhetőségi adatokat...43 ROG GR8 II sorozat 3

4 A kézikönyvről A kézikönyv tájékoztatást nyújt a PC hardver- és szoftverjellemzőiről, a következő fejezetekbe szervezve: 1. fejezet: Ismerje meg ROG GR8 II készülékét Ez a fejezet a ROG GR8 II hardverkomponenseit írja le. 2. fejezet: A ROG GR8 II használata Ez a fejezet a ROG GR8 II használatával kapcsolatosan nyújt tájékoztatást. 3. fejezet: Az ROG GR8 II frissítése Ez a fejezet azt ismerteti, hogyan lehet frissíteni az ROG GR8 II memóriaegységeit és adattárolóját. Függelékek Ez a szakasz felhívásokat és biztonsági nyilatkozatokat tartalmaz a Vivo PC-vel kapcsolatosan. A kézikönyvben felhasznált konvenciók Ebben a kézikönyvben a fontos információk kiemeléséhez az üzenetek a következőképpen jelennek meg: FONTOS! Ez az üzenet létfontosságú információt tartalmaz, amelyet a feladat végrehajtásához kötelezően be kell tartani. MEGJEGYZÉS: Ez az üzenet kiegészítő információt és tippeket tartalmaz, amelyek segítséget nyújtanak a feladatok végrehajtásához. FIGYELEM! Ez az üzenet fontos információt tartalmaz, amelyet be kell tartani a biztonság érdekében, miközben bizonyos feladatokat végeznek el, nehogy megsérüljenek a ROG GR8 II adatai és részegységei. Tipográfia Félkövér Dőlt Kötelezően kijelölendő menüt vagy elemet jelöl. Ez a hivatkozásként használható fejezeteket mutatja a kézikönyvben 4 ROG GR8 II sorozat

5 A csomag tartalma A ROG GR8 II csomagja a következő tételeket tartalmazza: Műszaki dokumentáció Hálózati adapter ROG GR8 II Tápkábel MEGJEGYZÉS: A csomag tartalma és a termék tényleges műszaki tulajdonságai a típusa, illetve az adott ország vagy régió szerint eltérőek lehet. FONTOS! Ha egy eszköz vagy valamelyik részegysége a garanciális időszakon belül normál és megfelelő használat mellett elromlik, a hibás részegységek cseréje érdekében vigye a garanciakártyát az ASUS szervizközpontjába. ROG GR8 II sorozat 5

6 6 ROG GR8 II sorozat

7 1 Ismerje meg ROG GR8 II készülékét

8 Jellemzők Előlap 8 ROG GR8 II sorozat

9 Power gomb A főkapcsoló gomb lehetővé teszi a ROG GR8 II be-, illetve kikapcsolását. Fejhallgatóaljzat Ezen a porton keresztül erősítővel ellátott hangszórókat vagy fejhallgatót csatlakoztathat. Mikrofon csatlakozóaljzat A mikrofon csatlakozóaljzatot mikrofon csatlakoztatására lehet használni videokonferenciához, hangalámondásra vagy egyszerű hangfelvételek készítéséhez. USB 3.1 Gen1 port (USB-töltő funkcióval) Az USB 3.1 Gen1 (Universal Serial Bus 3.1 Gen1) port max. 2 A kimeneti áramot és max. 5 Gbit/s adatátviteli sebességet biztosít, ezenkívül visszafelé kompatibilis az USB 2.0 szabvánnyal. Az 1. generációs, USB 3.1-s port (amelyet a ikon jelöl) egy USB- töltő funkcióval rendelkezik, amely lehetővé teszi, hogy mobilkészülékeket töltsön fel a ROG GR8 II működése közben. ROG GR8 II sorozat 9

10 Alulnézet Felülnézet Gumitalpak A gumitalpak megakadályozzák, hogy az ROG GR8 II elcsússzon, így fokozott stabilitást biztosítanak, amikor az ROG GR8 II függőleges pozícióban van. 10 ROG GR8 II sorozat

11 Szellőzőnyílások (légbeszívó szellőzőnyílás) A ROG GR8 II vázán lévő szellőzőnyílások lehetővé teszik, hogy a hideg levegő beáramoljon a készülékházba. FONTOS! Az optimális hőleadás és szellőzés érdekében győződjön meg arról, hogy a szellőzőnyílásokat nem takarja el semmi. Szellőzőnyílások (légkifúvó szellőzőnyílás) A ROG GR8 II vázán lévő szellőzőnyílások lehetővé teszik, hogy a forró levegő távozzon a készülékházból. FONTOS! Az optimális hőleadás és szellőzés érdekében győződjön meg arról, hogy a szellőzőnyílásokat nem takarja el semmi. VIGYÁZAT! Legyen óvatos a szellőzőnyílásokon keresztül távozó forró levegővel, mivel az kellemetlen érzést vagy személyi sérüléseket okozhat. ROG GR8 II sorozat 11

12 Hátul A meghajtók tevékenységét mutató kijelző A jelzőfény világít, amikor a ROG GR8 II a belső adattároló meghajtókat éri el. Hangkimeneti aljzat A sztereó audioaljzaton keresztül a rendszer hangkimeneti jelforrását erősítővel ellátott hangszóróhoz csatlakoztatja. Digitális audió kimenet (optikai S/PDIF) A Sony/Philips Digital Interface (S/PDIF) optikai csatlakozón keresztül továbbítható a digitális hangjel a ROG GR8 II-ről erősítőhöz vagy televízióhoz. 12 ROG GR8 II sorozat

13 LAN port A nyolc érintkezővel felszerelt RJ-45 LAN csatlakozó szabvány Ethernet kábel csatlakozását támogatja helyi hálózathoz történő csatlakozáshoz. USB 3.1 Gen1 port Ez a Universal Serial Bus 3.1 Gen1 (USB 3.1 Gen1) csatlakozó akár 5 Gbit/s adatátviteli sebességet kínál és visszamenőleg kompatibilis az USB 2.0 szabvánnyal. Kensington-féle biztonsági zár A Kensington biztonsági nyílás lehetővé teszi a ROG GR8 II rögzítését Kensington típusú biztonsági termékek segítségével. Tápcsatlakozó bemenet A mellékelt hálózati adapter a váltóáramot alakítja egyenárammá az aljzaton történő használathoz. Az aljzaton keresztül kapja a ROG GR8 II a tápfeszültséget. A ROG GR8 II sérülésének elkerülése érdekében mindig a mellékelt hálózati adaptert használja áramforrásként. FIGYELMEZTETÉS! A hálózati adapter felhevülhet a tartós használattól. Ne takarja le az adaptert és tartsa távol a testétől. Szellőzőnyílások (légkifúvó szellőzőnyílás) A ROG GR8 II vázán lévő szellőzőnyílások lehetővé teszik, hogy a forró levegő távozzon a készülékházból. FONTOS! Az optimális hőleadás és szellőzés érdekében győződjön meg arról, hogy a szellőzőnyílásokat nem takarja el semmi. VIGYÁZAT! Legyen óvatos a szellőzőnyílásokon keresztül távozó forró levegővel, mivel az kellemetlen érzést vagy személyi sérüléseket okozhat.. USB 3.1 Gen2 port Ez a Universal Serial Bus 3.1 Gen2 (USB 3.1 Gen2) csatlakozó akár 10 Gbit/s adatátviteli sebességet kínál és visszamenőleg kompatibilis az USB 2.0 szabvánnyal. ROG GR8 II sorozat 13

14 USB 3.1 Gen2 Type-C port Ez a Type-C USB (Universal Serial Bus) csatlakozóport max. 10 Gbit/s adatátviteli sebességet biztosít. DisplayPort A DisplayPort nagy teljesítményű digitális formában továbbítja a ROG GR8 II készülék tartalmát egy megjelenítő eszközre, például egy LCD TV-re vagy egy HD-monitorra. HDMI csatlakozó Ide csatlakoztatható High Definition Multimedia Interface (HDMI) kábel, ami HDCP-kompatibilis a HD DVD, Blu-Ray és egyéb jogvédett tartalom lejátszásához. 14 ROG GR8 II sorozat

15 A ROG GR8 II használata 2

16 Első lépések Az ROG GR8 II pozíciójának meghatározása Az ROG GR8 II elhelyezésekor ügyeljen, hogy a gumiszegecsek vagy a gumitalpak az asztal sima és stabil felületével érintkezzenek. 16 ROG GR8 II sorozat

17 Csatlakoztassa megfelelően a hálózati adaptert a ROG GR8 II-hez A hálózati adapter ROG GR8 II-hez történő csatlakoztatásához: A. Csatlakoztassa az AC hálózati tápkábelt az AC-DC hálózati adapterhez. B. Csatlakoztassa a DC tápkábel dugóját a ROG GR8 II tápfeszültség (DC) bemenetéhez. C. Csatlakoztassa a tápfeszültség adaptert egy 100V-240V hálózati aljzatba. MEGJEGYZÉS: Típustól függően a számítógép előlapjának megjelenése eltérő lehet. ROG GR8 II sorozat 17

18 FONTOS! Javasoljuk, hogy kizárólag a ROG GR8 II-hez mellékelt hálózati adaptert és kábelt használja. Nyomatékosan ajánljuk, hogy földelt fali csatalkozóaljzatot használjon a ROG GR8 II működtetéséhez. A konnektor a ROG GR8 II közelében legyen és könnyen elérhető legyen. A ROG GR8 II hálózati áramellátásról történő leválasztásához húzza ki a ROG GR8 II-t a konnektorból. A tápfeszültség adapter adatai: - Bemeneti feszültség: V~ - Bemeneti frekvencia: Hz - Névleges kimeneti áramerősség: 11.8A max. (230W) - Névleges kimeneti feszültség: 19 V 18 ROG GR8 II sorozat

19 Csatlakoztasson megjelenítőt a Olyan megjelenítőt vagy kivetítőt csatlakoztathat a ROG GR8 II-hez, amely a következő csatlakozókkal rendelkezik: HDMI-csatlakozó DisplayPort-csatlakozó Megjelenítő ROG GR8 II-hez történő csatlakoztatásához: Csatlakoztassa a megjelenítő jelkábelét a HDMI- vagy a DisplayPortaljzathoz. Megjelenítő csatlakoztatása a HDMI-aljzathoz Megjelenítő csatlakoztatása a DisplayPort-aljzathoz ROG GR8 II sorozat 19

20 A billentyűzet vagy egér csatlakoztatása A ROG GR8 II-hez gyakorlatilag bármilyen USB-billentyűzetet vagy -egeret csatlakoztathat. Vezeték nélküli billentyűzet és egér készlet USB-kulcsát is csatlakoztathatja. Billetyűzet és egér ROG GR8 II-hez történő csatlakoztatásához: Csatlakoztassa a billentyűzet és egér USB-kábelét a ROG GR8 II bármely USB 3.0 csatlakozójához. 20 ROG GR8 II sorozat

21 Kapcsolja be a ROG GR8 II-t Nyomja meg a főkapcsoló gombot a ROG GR8 II bekapcsolásához. ROG GR8 II sorozat 21

22 A rendszer visszaállítása A ROG GR8 II rendszer-visszaállítási lehetőségeinek alkalmazásával visszaállíthatja a rendszert eredeti állapotába, vagy egyszerűen frissítheti a beállításait a jobb teljesítmény érdekében. FONTOS! Ez a rész kizárólag azokra a típusokra vonatkozik, amelyek esetében a termékhez kapott operációs rendszer telepítve van az ROG GR8 II készülékre. Mielőtt a ROG GR8 II-n bármelyik rendszer-visszaállítási lehetőséget alkalmazná, készítsen biztonsági másolatot az adatfájlokról. Jegyezze fel a fontos egyedi beállításokat, mint például a hálózati beállítások, felhasználónevek és jelszavak, hogy elkerülje az adatvesztést. A rendszer alaphelyzetbe állítása előtt győződjön meg arról, hogy a ROG GR8 II áramforráshoz csatlakozik. A Windows 10 lehetővé teszi az alábbi rendszer-visszaállítási lehetőségek bármelyikének alkalmazását: A fájlok megtartása - Ez a lehetőség lehetővé teszi a ROG GR8 II frissítését a személyes fájlok (pl. fotók, zene, videók, dokumentumok) és a Windows üzletből származó alkalmazások érintetlenül hagyása mellett. Ennek a lehetőségnek a használatával visszaállíthatja a ROG GR8 II-t az alapértelmezett beállításokra és törölheti az egyéb telepített alkalmazásokat. Minden eltávolítása - Ez az opció visszaállítja a ROG GR8 II eredeti gyári beállításait. Az opció végrehajtása előtt biztonsági másolatot kell készítenie az adatokról.

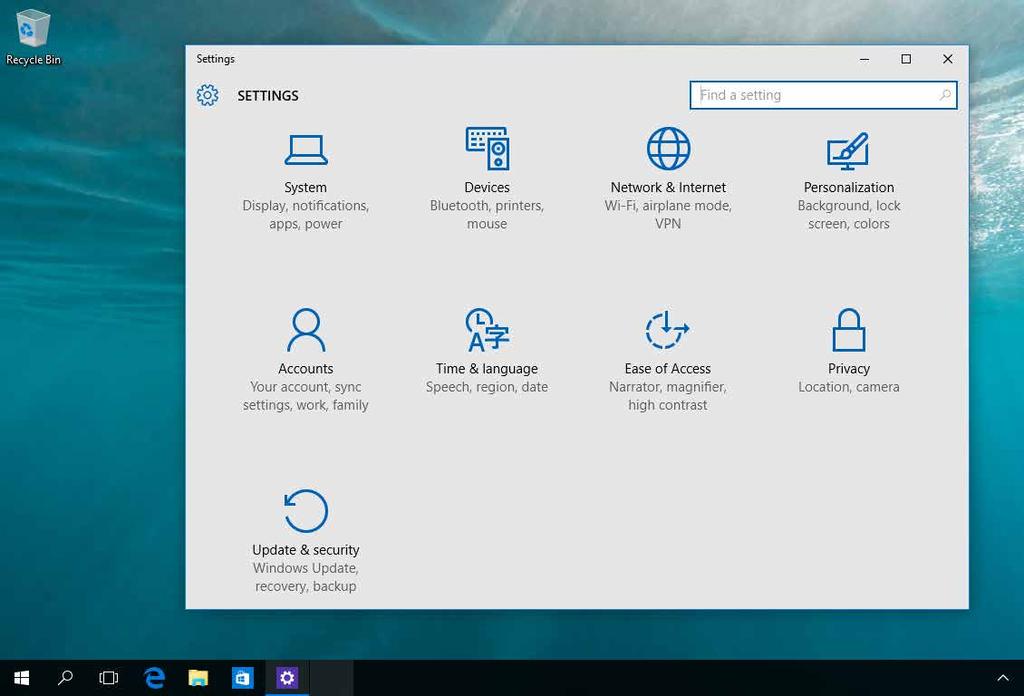

23 Go back to an earlier build (Visszatérés korábbi buildra.) - Ez a lehetőség lehetővé teszi a vissatérést egy korábbi build változatra. Válassza ezt a lehetőséget, ha a build nem működik. Advanced startup (Speciális indítás) - E lehetőséggel egyéb fejlett rendszer-visszaállítási lehetőségeket alkalmazhat a ROG GR8 II-n, mint például: - USB-meghajtó, hálózati kapcsolat vagy Windows rendszervisszaállító DVD használata a ROG GR8 II indításához. - A Troubleshoot (Hibaelhárítás) használata e fejlett rendszer-visszaállítási beállítások bármelyikének engedélyezéséhez: Rendszer-visszaállítás, Visszaállítás rendszer-lemezképről, Javítás indításkor, Parancssor, UEFI Firmware-beállítások, Indítási beállítások. Helyreállítási opció engedélyezése Kövesse az alábbi lépéseket, ha az elérhető rendszer-visszaállítási lehetőségek bármelyikét kívánja elérni, illetve használni. 1. Indítsa el a Settings (Beállítások) menüt, majd válassza az Update and security (Frissítés és biztonság) elemet.

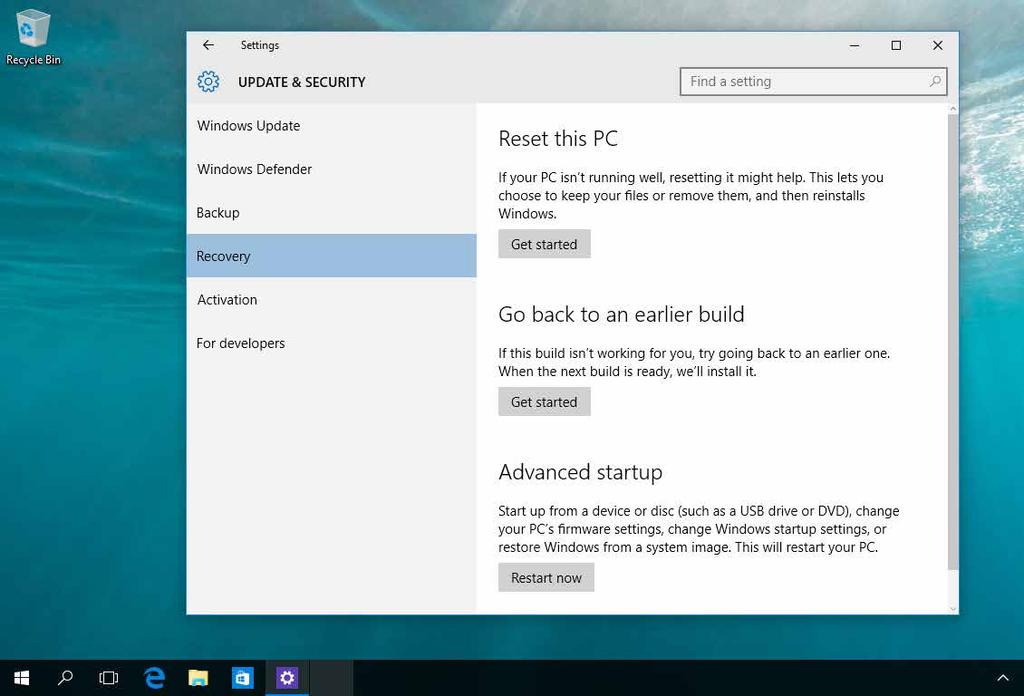

24 2. Az Update and security (Frissítés és biztonság) lehetőség alatt válassza a Recovery (Visszaállítás) lehetőséget, majd válassza ki az elvégezni kívánt visszaállítási lehetőséget. 24 ROG GR8 II sorozat

25 A ROG GR8 II kikapcsolása Ha a ROG GR8 II nem reagál, nyomja meg és tartsa lenyomva a főkapcsoló gombot legalább négy (4) másodpercig, amíg a ROG GR8 II kikapcsolódik. A ROG GR8 II alvó állapotba helyezése A ROG GR8 II alvó módba helyezéséhez nyomja meg egyszer a Főkapcsoló gombot. Belépés a BIOS beállításokba A BIOS (Basic Input and Output System) rendszerhardverbeállításokat tárol, amelyek a ROG GR8 II rendszerindításához szükségesek. Az optimális teljesítmény érdekében, normális esetben az alapértelmezett BIOS beállítások érvényesek a körülmények többségére. Az alábbi körülmények kivételével ne módosítsa az alapértelmezett BIOS beállításokat: Hibaüzenet jelenik meg a képernyőn rendszerindítás közben, és kéri, hogy futtassa a BIOS beállítást. Új rendszerelemet telepített, amely további BIOS-beállítások elvégzését vagy frissítést igényel. FIGYELMEZTETÉS! A nem megfelelő BIOS-beállítások labilis rendszerhez vagy sikertelen rendszerindításhoz vezethetnek. Nyomatékosan javasoljuk, hogy a BIOS-beállításokat csak a szerviz szakképzett munkatársainak segítségével végezze el. ROG GR8 II sorozat 25

26 Gyors belépés a BIOS-ba A BIOS-ba történő gyors belépéshez: Kapcsolja ki az ROG GR8 II készüléket, majd nyomja meg a főkapcsoló gombot az ROG GR8 II bekapcsolásához, majd nyomja meg újra a főkapcsoló gombot az asztali ROG GR8 II visszakapcsolásához, majd a POST (bekapcsolási önteszt) során nyomja meg az <F2> vagy <Del> billentyűt. A PC kikapcsolt állapotában válassza le a tápkábelt a ROG GR8 II tápcsatlakozó aljzatáról. Csatlakoztassa újra a tápkábelt, majd nyomja meg a főkapcsoló gombot a ROG GR8 II bekapcsolásához. A POST (bekapcsolási önteszt) során nyomja meg az <F2> vagy <Del> billentyűt. MEGJEGYZÉS: A POST (bekapcsolási önteszt) szoftver által vezérelt diagnosztikai vizsgálatok sorozata, ami a PC bekapcsolásakor fut. 26 ROG GR8 II sorozat

27 Az ROG GR8 II frissítése 3

28 A memóriamodulok bővítése Az ROG GR8 II készülék két SO-DIMM memórianyílással rendelkezik, amelyek lehetővé teszik, hogy akár két kapacitású, DDR4 típusú, SO- DIMM modult telepítsen maximum 32 GB memóriakapacitásig. FONTOS! A ROG GR8 II készülék DIMM-nyílásaiba kizárólag KiDDR4 SO- DIMM telepíthető. Kizárólag az ASUS hivatalos szakemberei távolíthatják el és szerelhetik be az alaplapot és a mechanikus alkatrészeket a ROG GR8 II belsejében. Kérjük, tekintse meg a garanciakártyán lévő általános feltételeket. A ROG GR8 II modulbővítési lehetőségeire vonatkozó tudnivalókért keressen fel egy hivatalos ASUS szervizközpontot vagy viszonteladót.. MEGJEGYZÉS: A kompatibilis DIMM-ek listájáért látogasson el a webhelyre. A memóriamodulok beszereléséhez vagy bővítéséhez tegye a következőket: 1. Kapcsolja ki a ROG GR8 II-t. 2. Húzza ki az összes kábelt és perifériát. 3. Fektesse az ROG GR8 II készüléket az oldalára egy sima, stabil felületen. 28 ROG GR8 II sorozat

29 4. Távolítsa el a csavarokat a felső és alsó oldalakról, majd távolítsa el a felső fedelet. 5. Csúsztassa hátrafelé az oldalsó fedelet a készülékházról való leválasztáshoz, majd óvatosan emelje meg és távolítsa el a fedelet. ROG GR8 II sorozat 29

30 6. Távolítsa el a memóriamodulokat. A memóriamodulok eltávolításához tegye a következőket: A. Nyomja meg a tartókapcsokat mindkét oldalon a memóriamodul kioldásához. B. Óvatosan távolítsa el a memóriamodult. MEGJEGYZÉS: A memóriamodulokat ugyanolyan típusú és sebességű modulra cserélje ki. 30 ROG GR8 II sorozat

31 7. Készítse elő a csere-memóriamodulokat. 8. Helyezze be az új memóriamodulokat a nyílásba. Az új memóriamodul behelyezéséhez tegye a következőket: Illessze a memóriamodult a foglalatba (A), majd nyomja le (B), amíg a helyére nem pattan. ROG GR8 II sorozat 31

32 9. Tegye vissza a oldalsó fedelet és annak rögzítéséhez csúsztassa a ROG GR8 II eleje felé. 10. Tegye vissza a helyére a felső fedelet, rögzítse az előzőleg eltávolított csavarokkal, majd rögzítse az alsó csavart. 32 ROG GR8 II sorozat

33 Egy 2,5 hüvelykes tárolómeghajtó bővítése Az ROG GR8 II lehetővé teszi, hogy egy 2,5 hüvelykes merevlemezt vagy egy 2,5 hüvelykes SSD-t használjon kiegészítő tárolóként. Egy 2,5 hüvelykes HDD vagy SSD bővítéséhez tegye a következőket: 1. Végezze el a Memóriamodulok bővítése című részben leírt 1-5. lépést az oldalsó fedél eltávolításához. 2. Távolítsa el a csavart a bővítőhelyről, és tegye félre későbbi használat céljából. 3. Emelje fel a SATA-csatlakozón lévő hajtókát. 4. Csatlakoztassa a SATA-kábelt a SATA-csatlakozóhoz, majd engedje le a hajtókát a kábel rögzítéséhez. ROG GR8 II sorozat 33

34 5. Rögzítse a HDD-t/SSD-t a konzolokhoz a tartozékként kapott konzolcsavarokkal. Győződjön meg arról, hogy a 2,5 hüvelykes HDD/SSD csavarnyílásai illeszkednek a konzolon lévő csavarnyílásokhoz. MEGJEGYZÉS: Ügyeljen arra, hogy az R (jobb oldali) konzol és az L (bal oldali) konzol a megfelelő oldalakon legyen rögzítve az alábbi ábra szerint. A konzolon lévő 2-es csavarnyílást a HDD-n/SSD-n lévő, csatlakozóhoz legközelebb eső csavarnyílásokhoz kell igazítani. FONTOS! A csavarkészletben lévő csavarok mérete eltérő lehet. Győződjön meg arról, hogy a megfelelő csavarokat használja. Konzolon lévő csavarnyílás Bal oldali konzol Jobb oldali konzol HDD/SSD Merevlemez/SSD csavarnyílásai 34 ROG GR8 II sorozat

35 6. Helyezze be óvatosan az HDD-t/SSD-t és a konzolt a bővítőnyílásba. 7. Csatlakoztassa a HDD/SSD csatlakozókábelét a HDD-hez/SSDhez. 8. Rögzítse a HDD-t/SSD-t és a konzolt a bővítőhelyhez a HDD bővítőhelyéhez mellékelt három csavarral és a korábban eltávolított csavarral. FONTOS! A csavarkészletben lévő csavarok mérete eltérő lehet. Győződjön meg arról, hogy a megfelelő csavarokat használja. 9. Végezze el a Memóriamodulok bővítése című részben leírt lépést az oldalsó fedél visszahelyezéséhez.

36 Installing M.2 The ROG GR8 II supports one M.2 SSD for additional storage capacity. To install an M.2 SSD: 1. Végezze el a Memóriamodulok bővítése című részben leírt 1-5. lépést az oldalsó fedél eltávolításához. 2. Connect your M.2 SSD to the M.2 connector. 3. Align the screw hole on the M.2 SSD to the screw hole in your ROG GR8 II and secure it with a screw. 4. Végezze el a Memóriamodulok bővítése című részben leírt lépést az oldalsó fedél visszahelyezéséhez.

37 Függelékek

38 Kereskedelmi név: Típusnév/Tanúsítványnév: GR8 II sorozat GR8 II Biztonsági információ A ROG GR8 II tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. Az Ön biztonsága érdekében azonban ne feledje elolvasni az alábbi biztonsági információkat. A rendszer üzembe helyezése Olvassa el alaposan és tartsa be a dokumentáció összes utasítását, mielőtt működtetné a rendszert. A terméket ne használja víz vagy hőforrás közelében. A rendszert stabil felületre állítsa. A készülékházon található nyílások a szellőztetést szolgálják. Ne zárja el vagy fedje le a szellőzőnyílásokat. Győződjön meg arról, hogy elegendő hely van a rendszer körül a megfelelő szellőzéshez. Semmiféle idegen tárgyat ne dugjon a szellőzőnyílásokba! A terméket 0 C (32 F) és 35 C (95 F) közötti hőmérsékleten használja. Ha hosszabbító kábelt használ, ellenőrizze, hogy a hosszabbítóhoz csatlakoztatott berendezések teljes áramfelvétele nem haladja-e meg a hosszabbító kábel névleges teljesítményét. A készülék telepítésekor és használata során legalább 20 cm távolságot kell hagyni a fűtőtest és a teste között. 38 ROG GR8 II sorozat

39 Gondozás használat közben Ne lépjen a hálózati kábelre, és ne tegyen rá tárgyakat. Ne öntsön vizet vagy más folyadékot a rendszerre. Annak ellenére, hogy a rendszer ki van kapcsolva, csekély mennyiségű áram még folyik a tápkábelen. A rendszer tisztítása előtt mindig húzza ki a tápkábelt a hálózati csatlakozóból. Ha az alábbi műszaki problémákat tapasztalja a termékkel kapcsolatban, húzza ki a tápkábelt és lépjen kapcsolatba egy szerviz szakemberrel vagy a kiskereskedővel. A tápkábel vagy a csatlakozó dugó sérült. Folyadék ömlött a készülékbe. A rendszer nem működik normálisan annak ellenére, hogy betartotta az összes használati utasítást. A rendszert elejtették, vagy a burkolata megsérült. A rendszer teljesítménye megváltozik. Lítium-fém akkumulátorral kapcsolatos figyelmeztetés VIGYÁZAT: A nem megfelelő akkumulátor használata robbanásveszélyes. Kizárólag ugyanolyan, vagy a gyártó által ajánlott, egyenértékű típusú akkumulátort használjon. Az elhasznált akkumulátorokat a gyártó utasításának megfelelően ártalmatlanítsák. TILOS SZÉTSZERELNI! A garancia nem vonatkozik olyan termékekre, amelyeket a felhasználó szétszerelt. NE dobja ki a ROG GR8 II-t a háztartási szeméttel. Ezt a terméket az alkatrészek újrahasználása és újrahasznosítás céljából készült. Az áthúzott kerekes szeméttárolót ábrázoló jelzéssel ellátott terméket (elektromos és elektronikus berendezéseket, valamint a higanytartalmú cellás elemet) nem szabad háztartási szemétként kezelni. Az elektronikus termékek elhelyezését illetően tájékozódjon a helyi hatóságoknál. ROG GR8 II sorozat 39

40 Hatósági megjegyzések REACH Megfelelve a REACH (Registration, Evaluation, Authorization and Restriction of Chemicals Vegyi anyagok nyilvántartása, értékelése, engedélyezése és korlátozása) szabályozási keretrendszernek, közzétettük a termékeinkben lévő vegyi anyagok listáját az ASUS REACH webhelyen, amely itt található: weboldalra. ASUS újrahasznosítási /Visszavételi szolgáltatások Az ASUS újrahasznosítási és visszavételi politikája a környezetvédelem iránti elkötelezettségünk eredménye. Olyan megoldásokban hiszünk, amelyek révén ügyfeleink felelősségteljesen újrahasznosíthatják termékeinket, akkumulátorainkat, egyéb részegységeinket és a csomagoló anyagokat. A különböző térségekben érvényes, részletes újrahasznosítási információkért látogasson el a english/takeback.htm weboldalra. Bevonattal kapcsolatos figyelmeztetés FONTOS! Az elektromos szigetelés és biztonság érdekében bevonatot vittek fel a ROG GR8 II burkolatára azon oldalak kivételével, ahol az IO portok találhatók. nyilatkozata Ez az eszköz megfelel az FCC Szabályzata 15. fejezetének. A készülék az alábbi feltételek esetén használható:: A készülék nem okozhat káros interferenciát, és Ennek az eszköznek minden zavart fogadnia kell, beleértve a nem kívánatos működést okozó zavarokat is. A készüléket a Federal Communications Commission (FCC) szabályozása 15. pontjának megfelelően, a B osztályú digitális készülékekre vonatkozó követelmények és határértékek szerint tesztelték, és azok függvényében megfelelőnek találták. Ezeket a határértékeket úgy állapították meg, hogy megfelelő védelmet nyújtsanak lakóépületekben a káros zavarokkal szemben. Ez a készülék rádiófrekvenciás energiát használ és sugároz ki, ezért amennyiben nem az utasításoknak megfelelően történik a telepítése és használata, úgy a rádiófrekvenciás kommunikációt zavarhatja. Arra 40 ROG GR8 II sorozat

41 azonban nincsen garancia, hogy egy meghatározott felhasználásnál nemfordul elő zavar. Amennyiben a készülék a rádiós és televíziós vételben káros zavart okoz, amelyről a készülék ki-, illetve bekapcsolásával lehet meggyőződni, a felhasználónak meg kell próbálnia elhárítani az alábbi lépések segítségével: A vevőantennát állítsa más irányba, vagy helyezze át. Növelje a távolságot a berendezés és a vevőkészülék között. A berendezést más áramkörhöz kapcsolódó fali hálózati aljzatba csatlakoztassa, mint amelyhez a vevőkészülék csatlakozik. Kérjen segítséget kereskedőjétől vagy gyakorlott rádió/televízió szakembertől. FONTOS! A szabadtéri üzemeltetés az 5,15-5,25 GHz-es sávban nem megengedett. Ez a készülék nem biztosít Ad-hoc funkciót az és MHz-es sávban. VIGYÁZAT: Az eszköz jogtulajdonosa által kifejezetten jóvá nem hagyott változtatások, illetve módosítások érvényteleníthetik az üzemeltető készülékhasználatra való jogosultságát. Rádiófrekvenciás besugárzásra vonatkozó figyelmeztetés E készüléket a mellékelt utasítások szerint kell telepíteni és működtetni, az adókészülékkel használt antenná(ka)t úgy kell telepíteni, hogy minden személytől legalább 20 cm távolságra legyen(ek), illetve tilos az(oka)t együtt elhelyezni és működtetni bármilyen egyéb antennával vagy adókészülékkel. A végfelhasználókat és a telepítést végző személyeket el kell látni az antenna telepítési, illetve az adókészülék kezelési utasításaival, hogy megfeleljenek a rádiófrekvenciás kitettségre vonatkozó követelményeknek. ROG GR8 II sorozat 41

42 Vezeték nélküli működési csatorna különböző területeken N. America GHz Ch01 through CH11 Japan GHz Ch01 through Ch14 Europe ETSI GHz Ch01 through Ch13 ENERGY STAR termék Az Energy Star az USA Környezetvédelmi Hivatalának és az USA Energiaügyi Hivatalának közös programja, amely mindenki számára segít pénzt megtakarítani és megvédeni a környezetet energiatakarékos termékek és gyakorlat alkalmazásával. Valamennyi, ENERGY STAR emblémával ellátott ASUS termék megfelel az ENERGY STAR norma előírásainak, és az energiagazdálkodási funkció alapértelmezésképpen engedélyezett. A monitor és a számítógép automatikusan alvó módba kerülnek 10, illetve 30 perc üresjárat után. A számítógép felébresztéséhez kattintson az egérrel vagy nyomjon meg egy gombot a billentyűzeten. További információk az energiagazdálkodásról és a környezet számára nyújtott előnyeiről itt: powermanagement. Az ENERGY STAR közös programmal kapcsolatos részletekért pedig látogasson el a oldalra. MEGJEGYZÉS: Az Energy Star NEM támogatott Freedos és Linux alapú termékeken. 42 ROG GR8 II sorozat
