Műanyag (PPH) rendszerű égéstermékelvezetés. kazánok esetén. Előadó: Fehér Gábor Műszaki vezető, ALMEVA HUNGARY Kft.

Átírás

1 Műanyag (PPH) rendszerű égéstermékelvezetés szerelési megoldási és hibalehetőségei túlnyomásos kondenzációs kazánok esetén Előadó: Fehér Gábor Műszaki vezető, ALMEVA HUNGARY Kft.

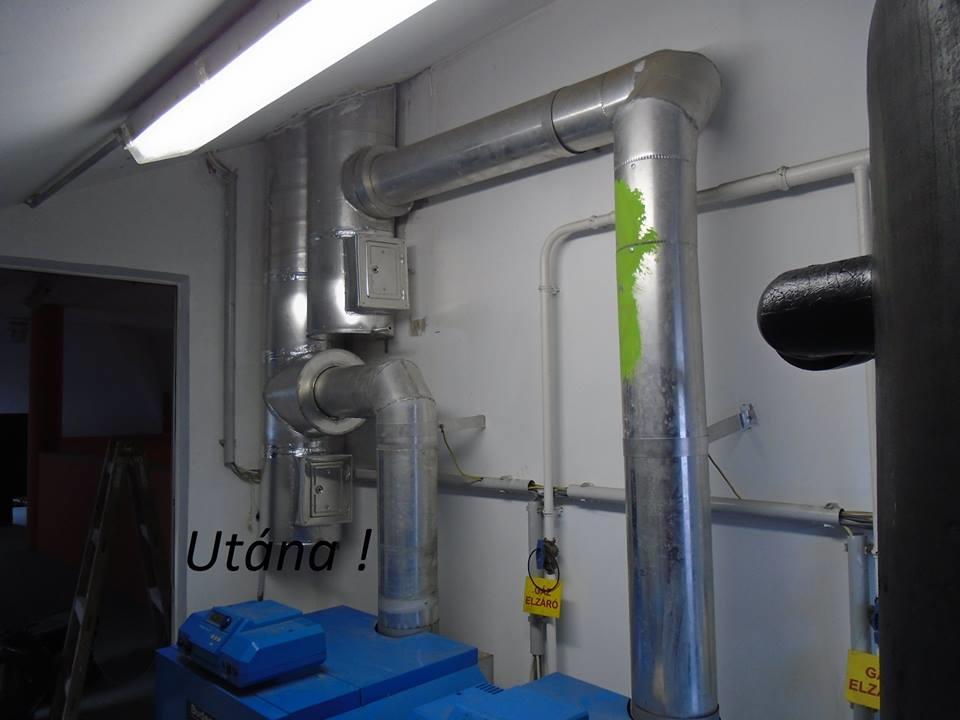

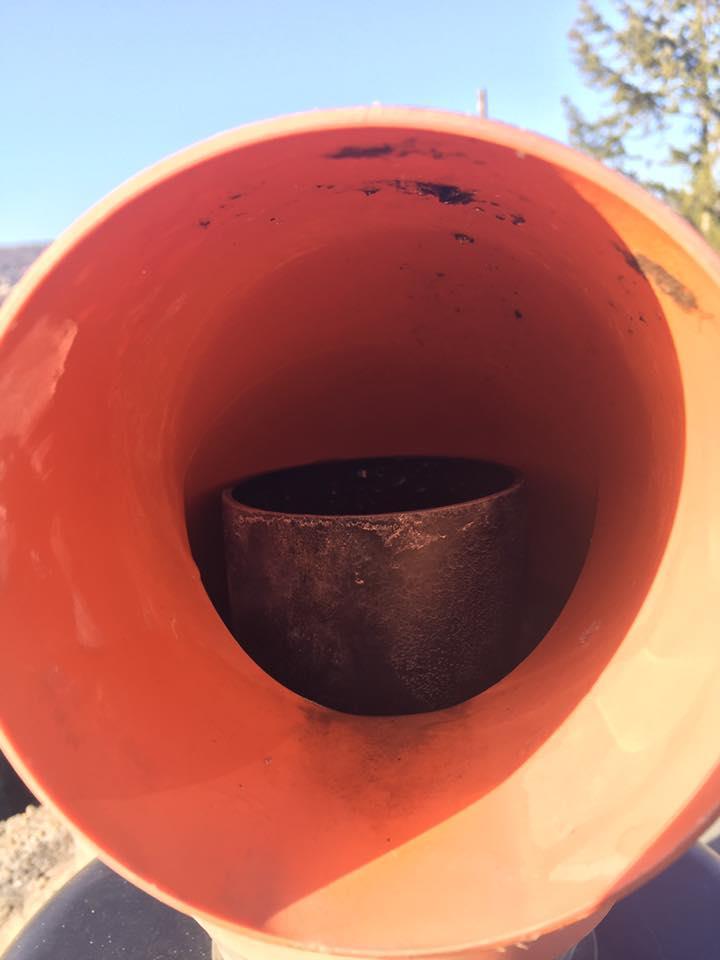

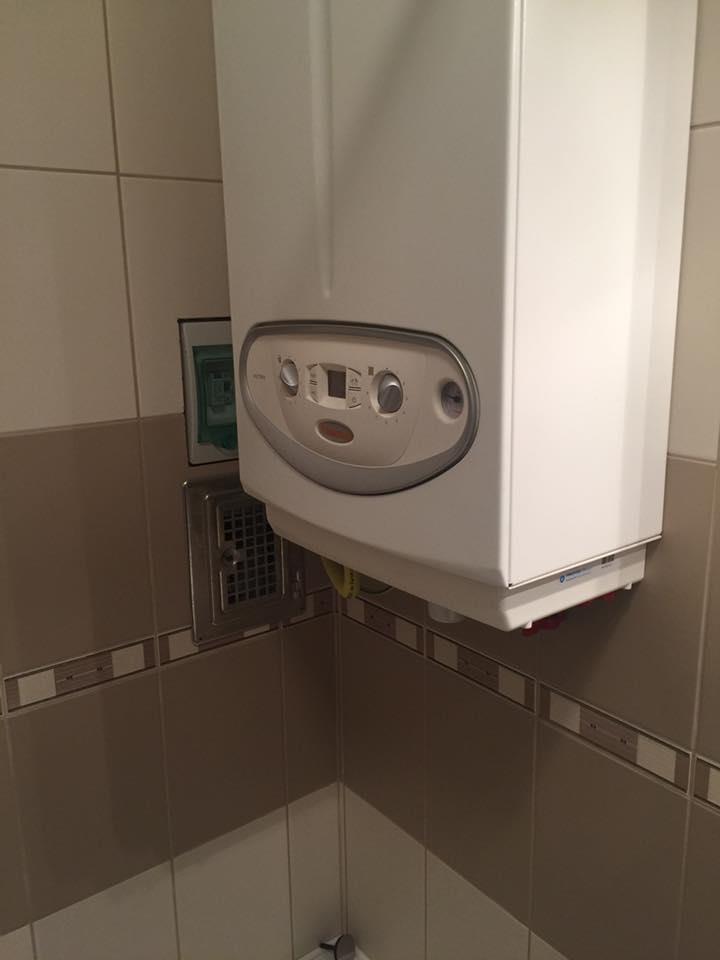

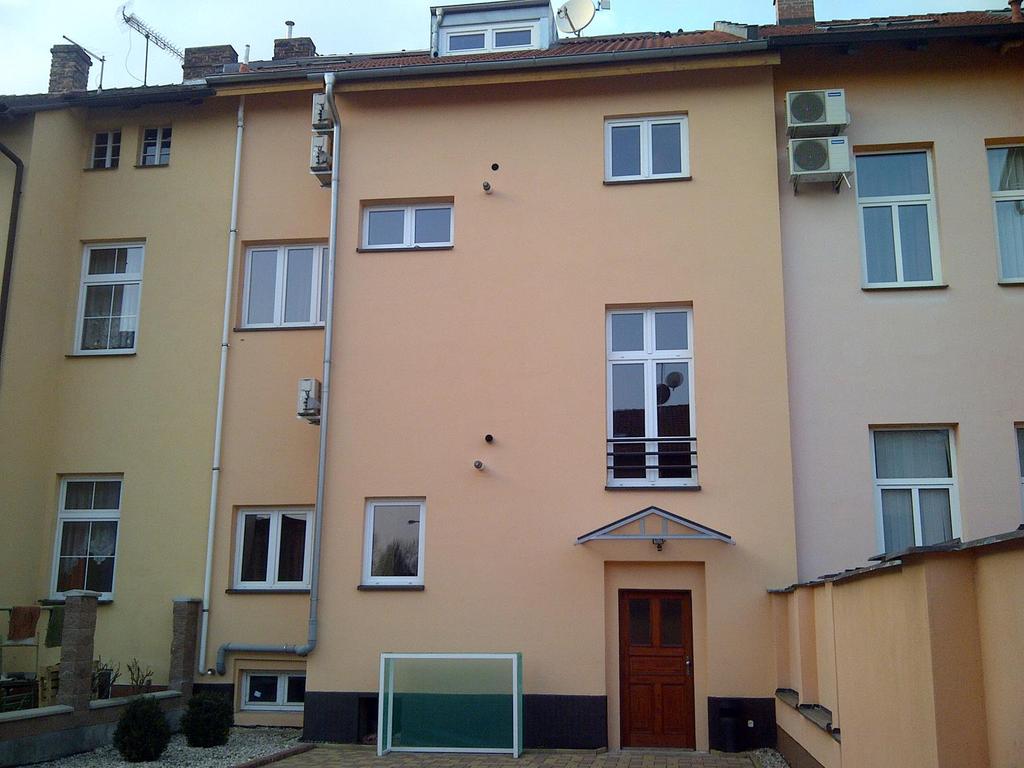

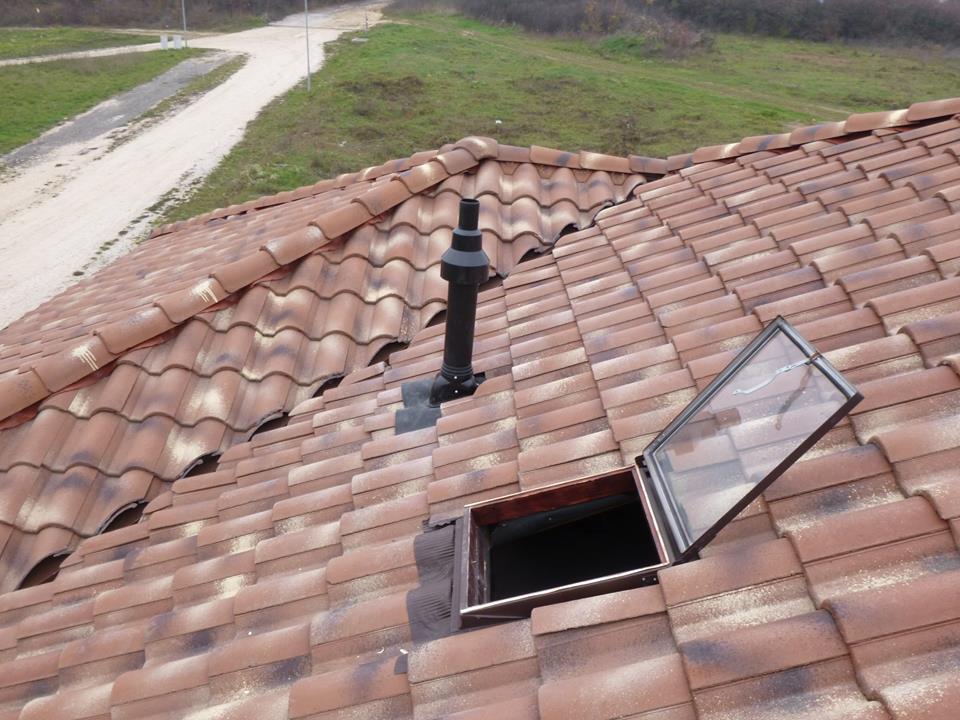

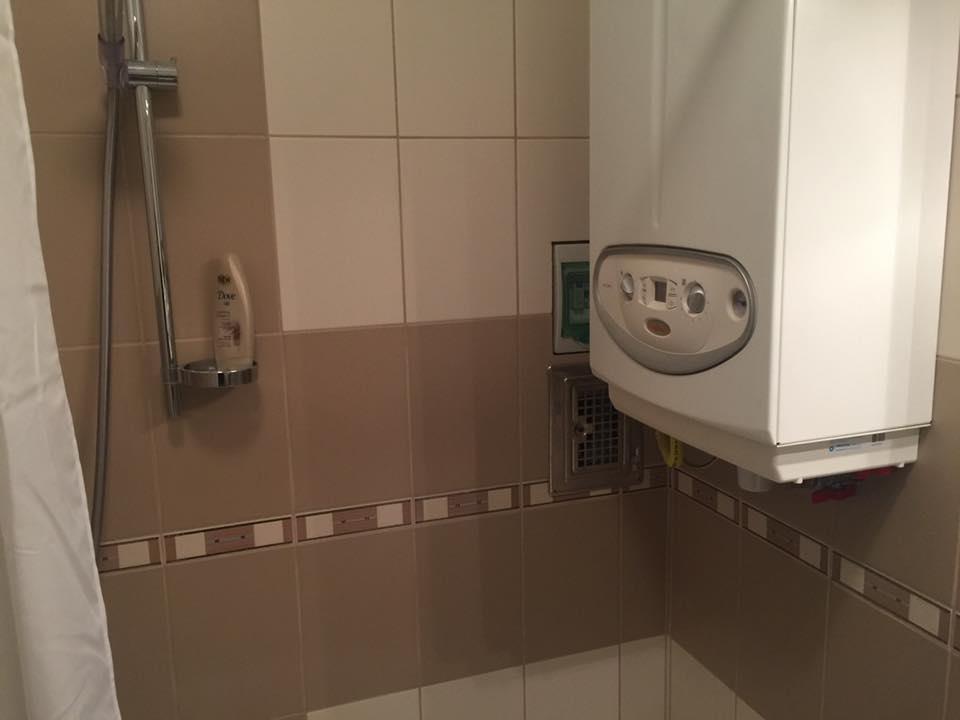

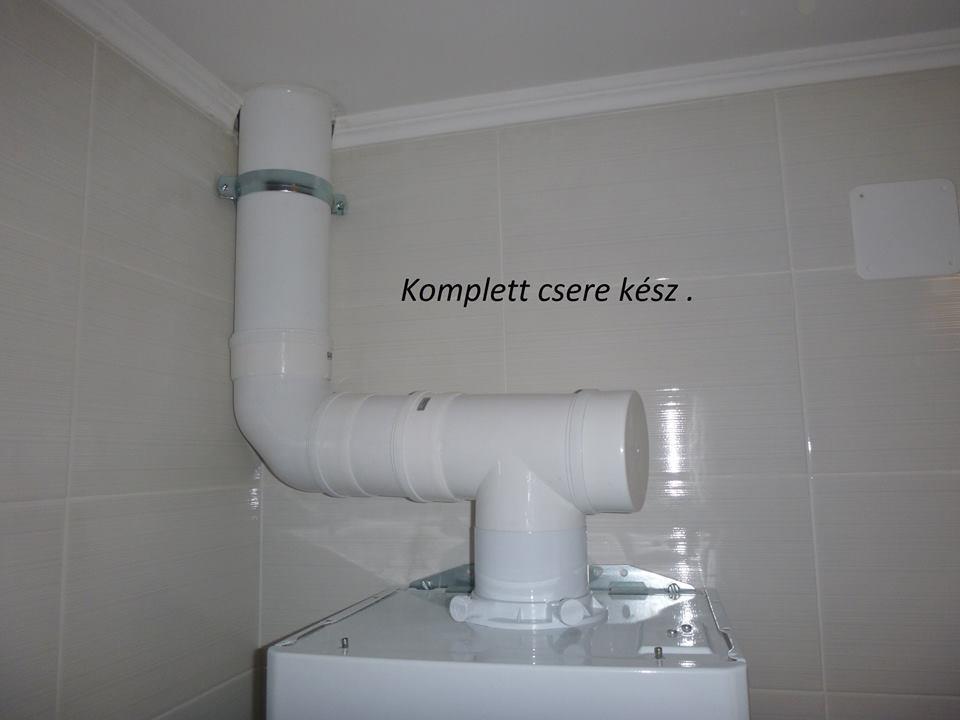

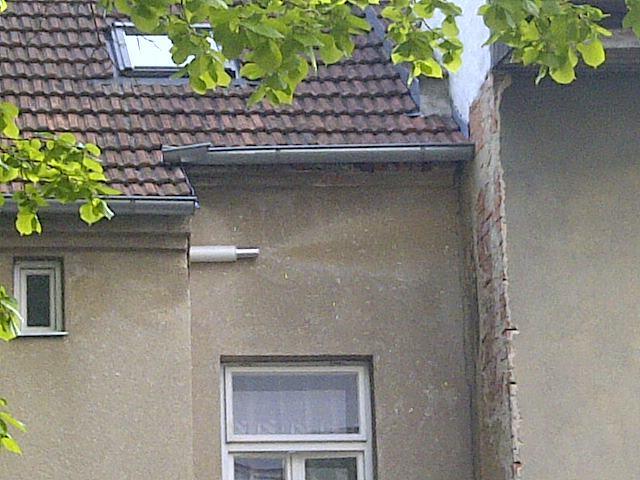

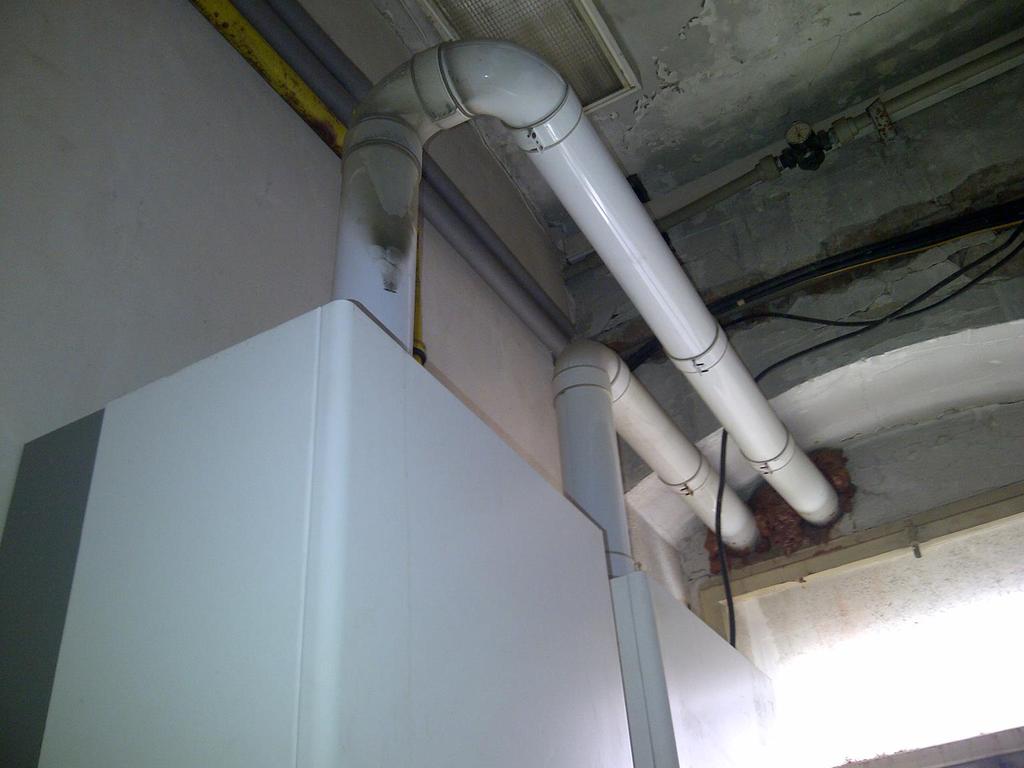

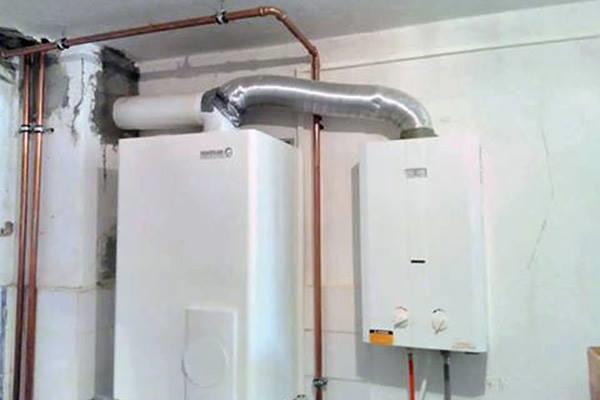

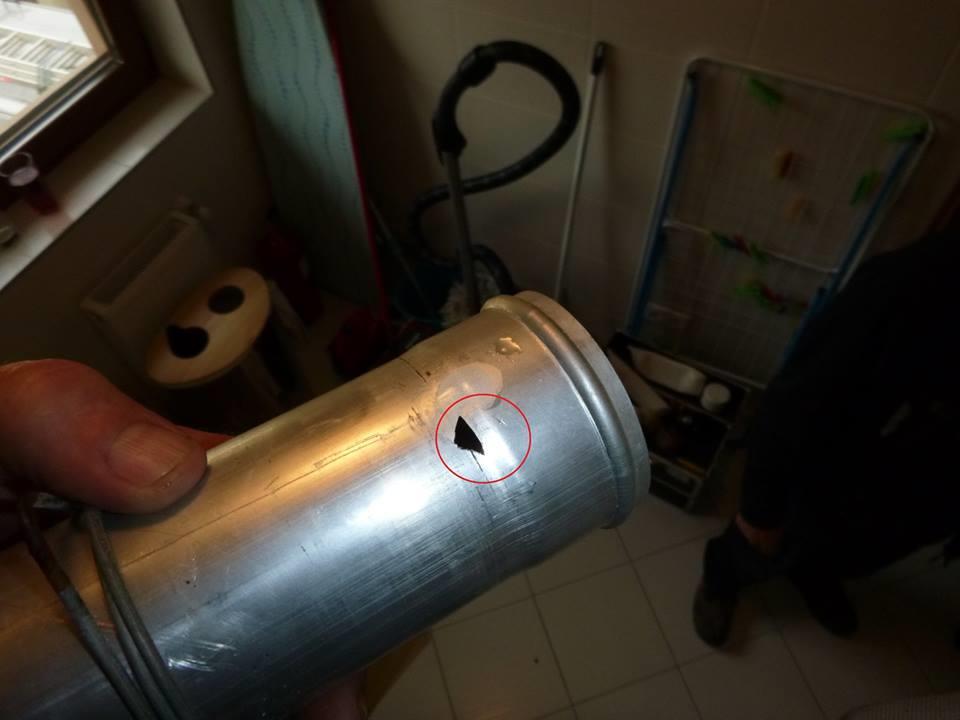

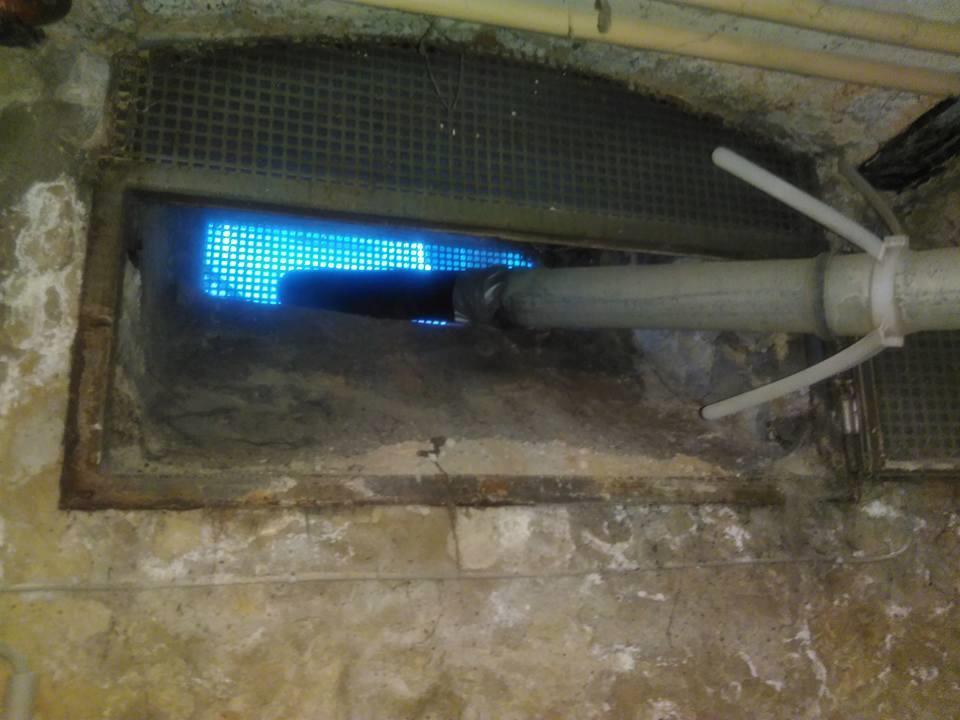

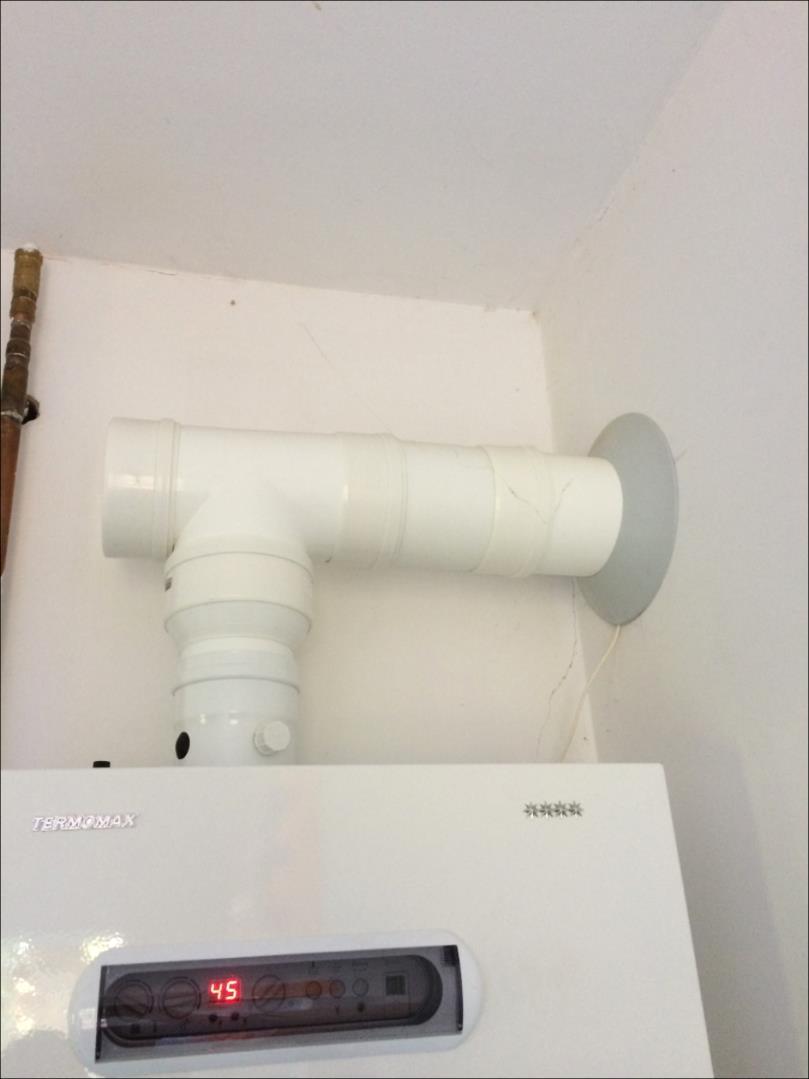

2 Hibák és a helyes kialakítási módok MSZ845:2012 szerint

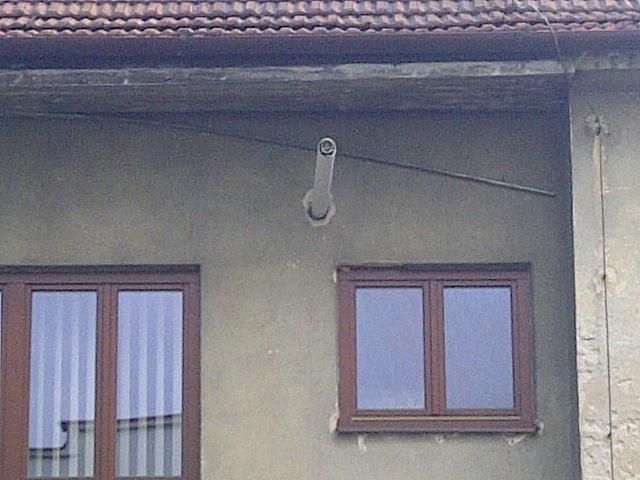

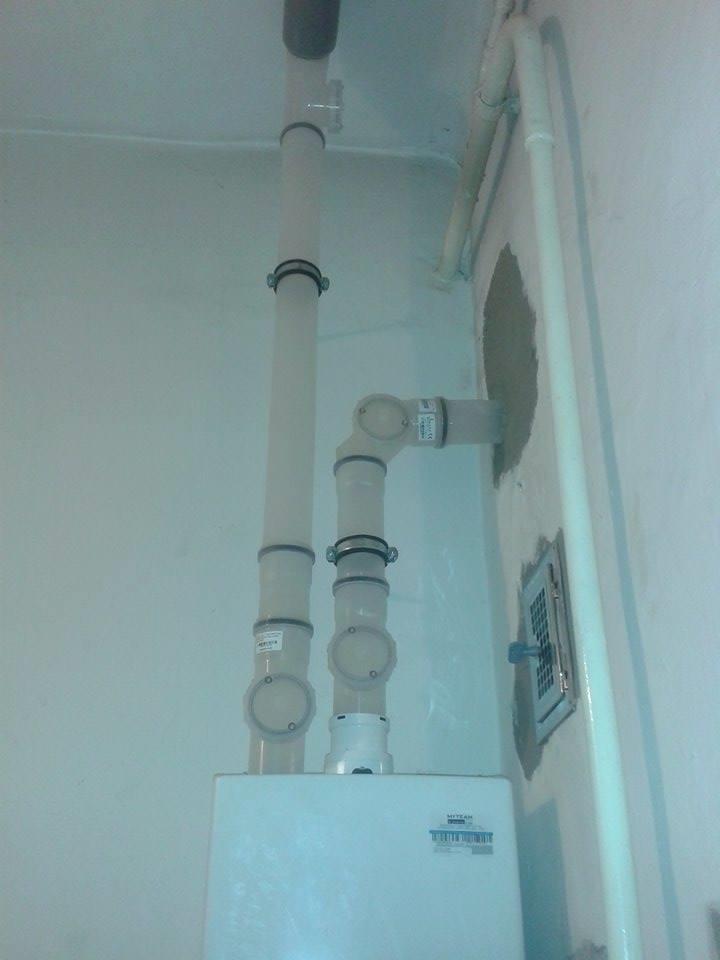

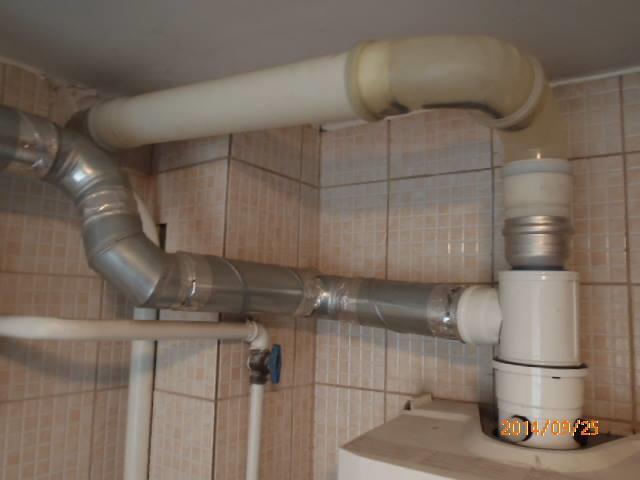

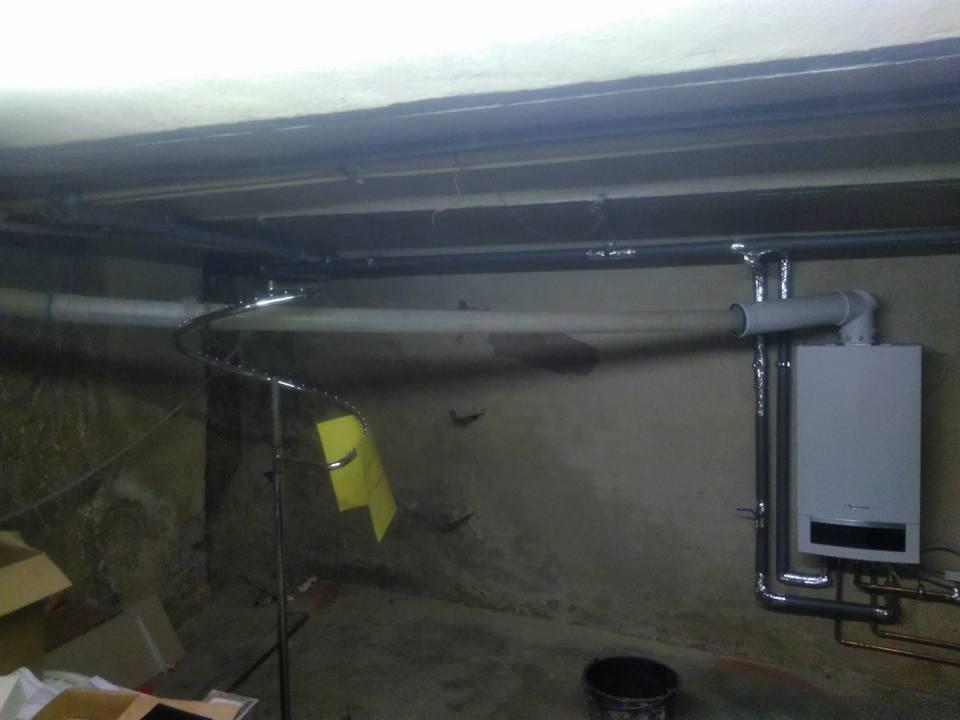

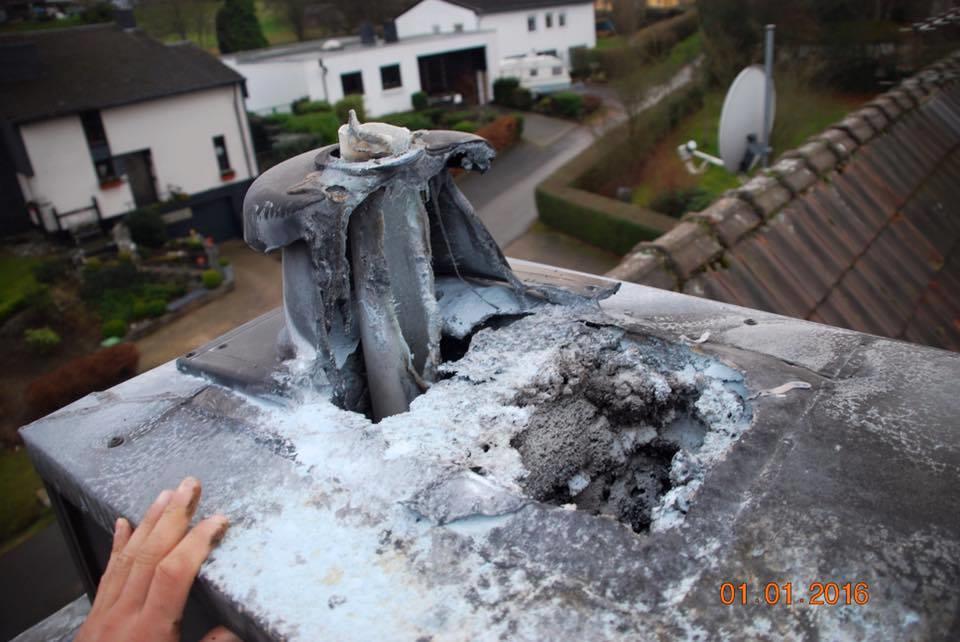

3

4

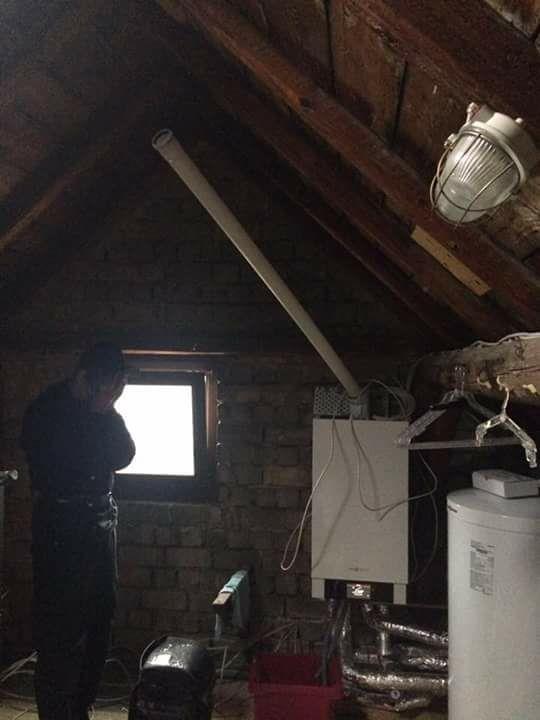

5

6

7

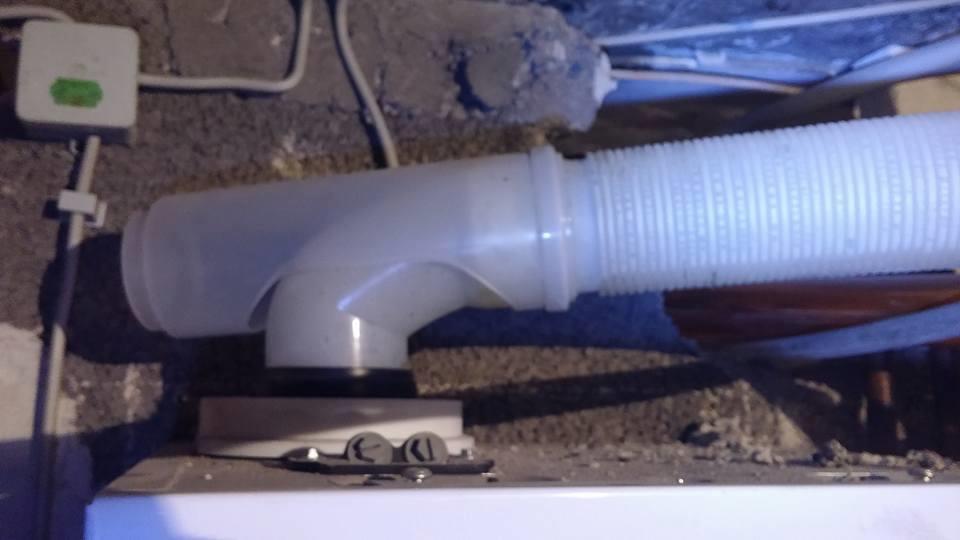

8

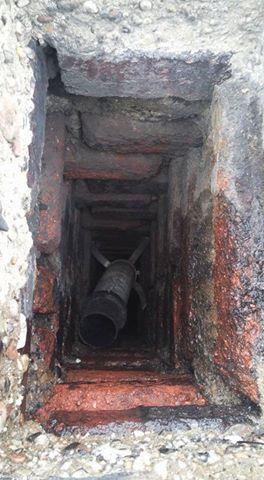

9

10

11

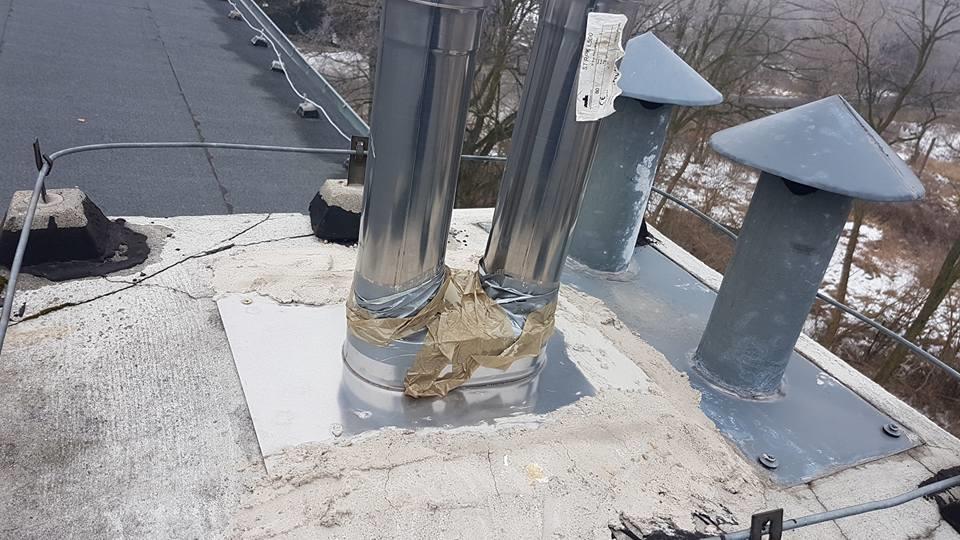

12

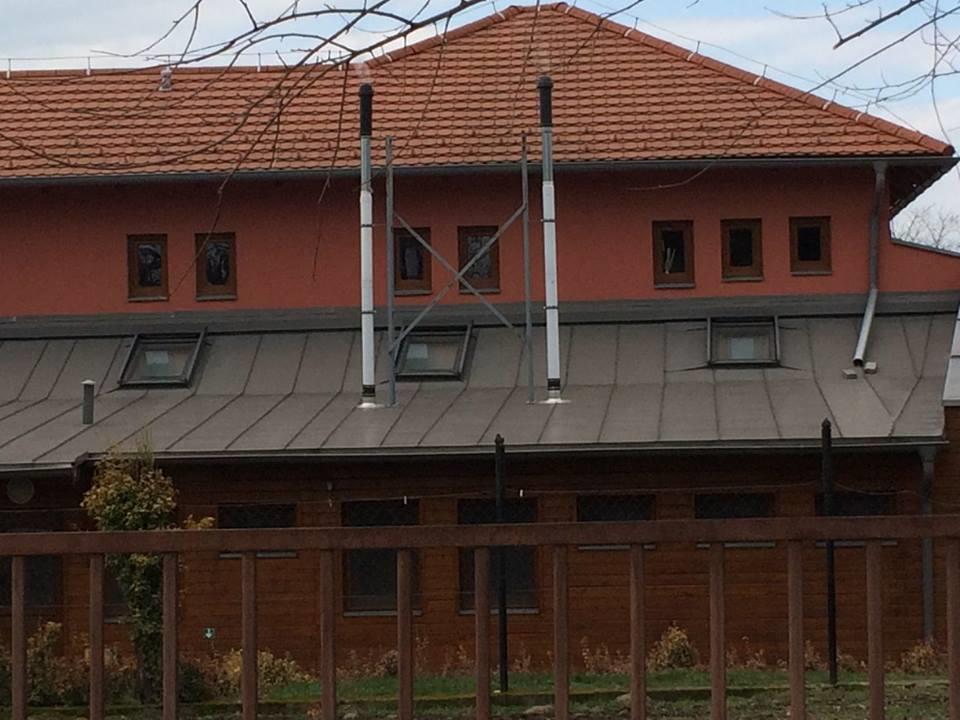

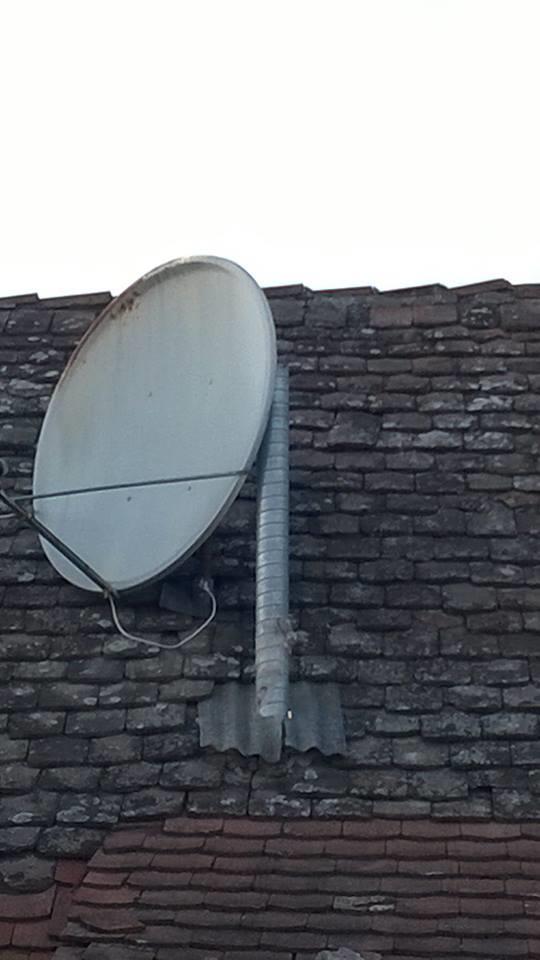

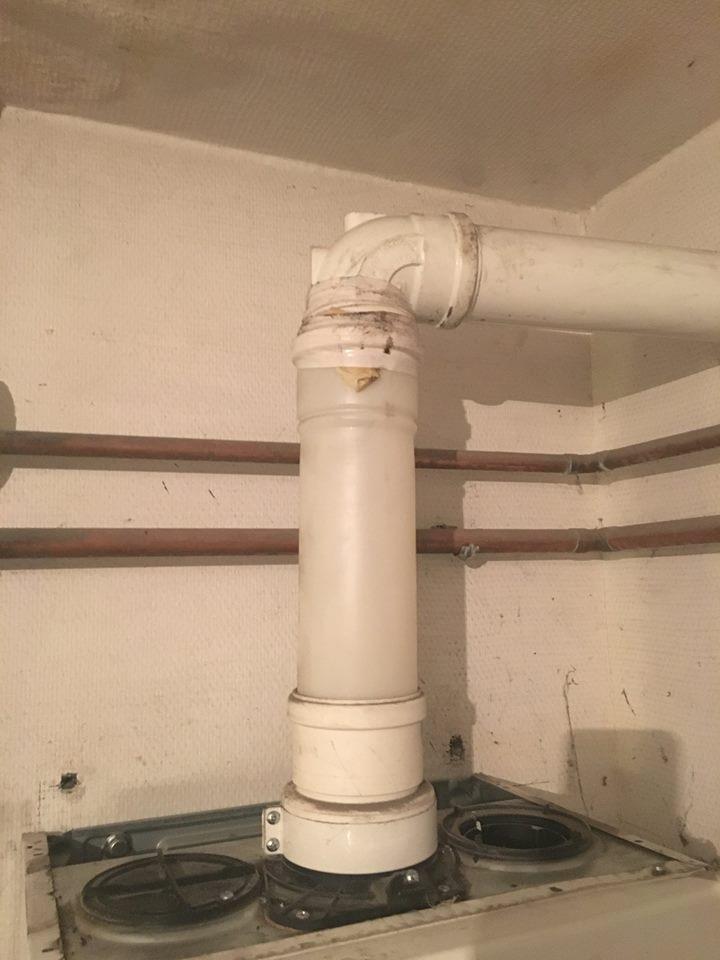

23

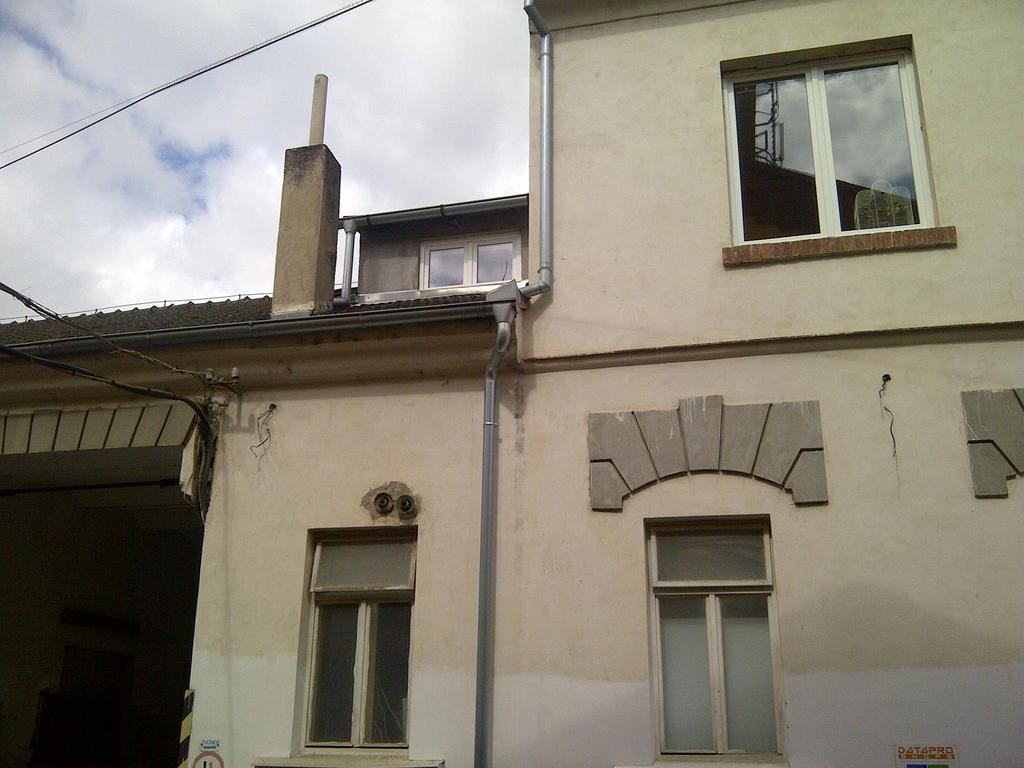

24

25

26

27

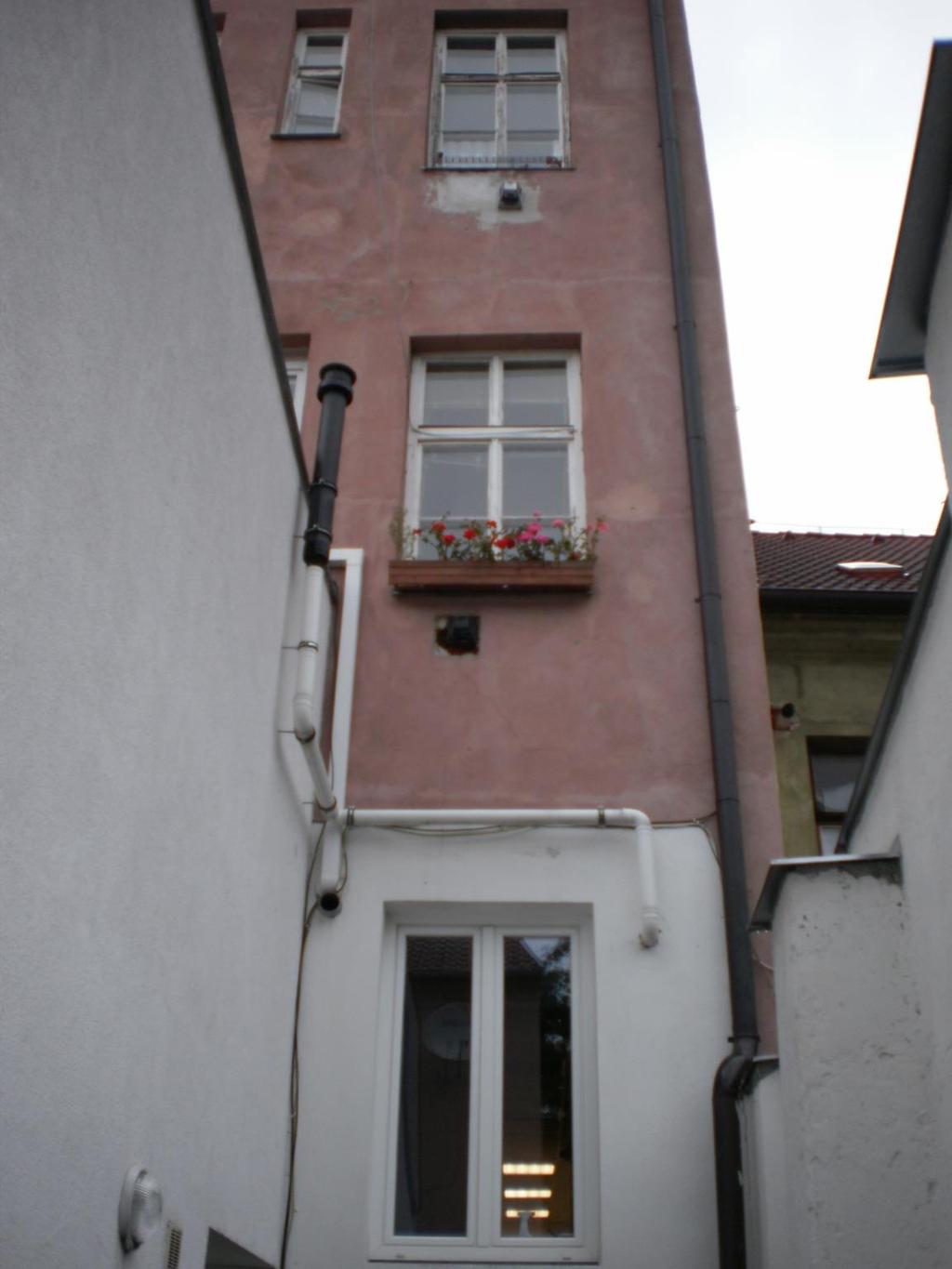

28

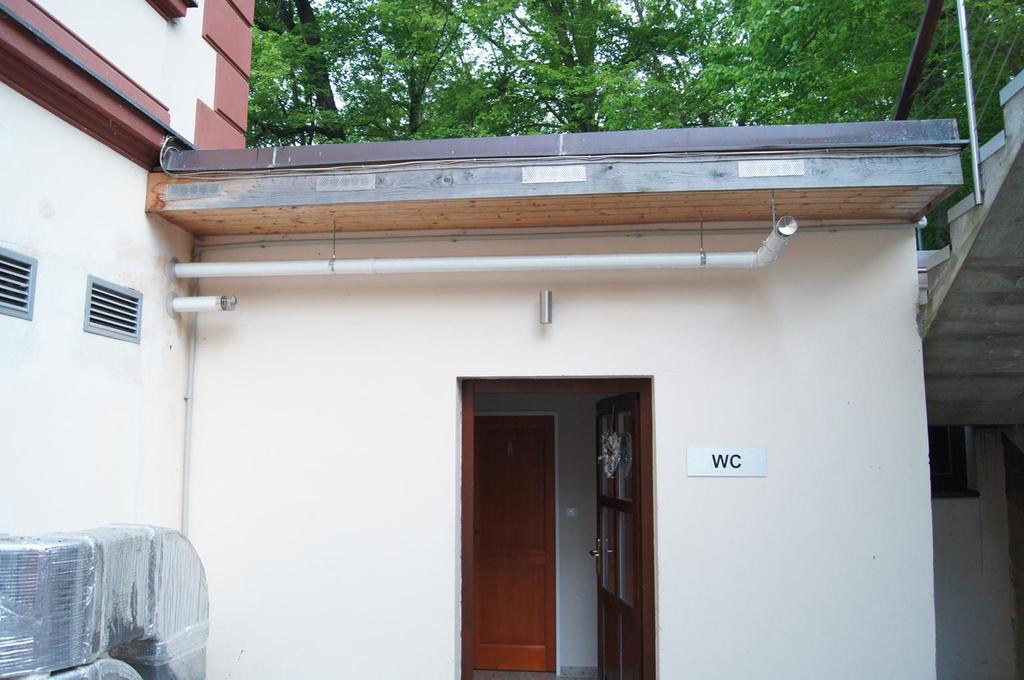

29

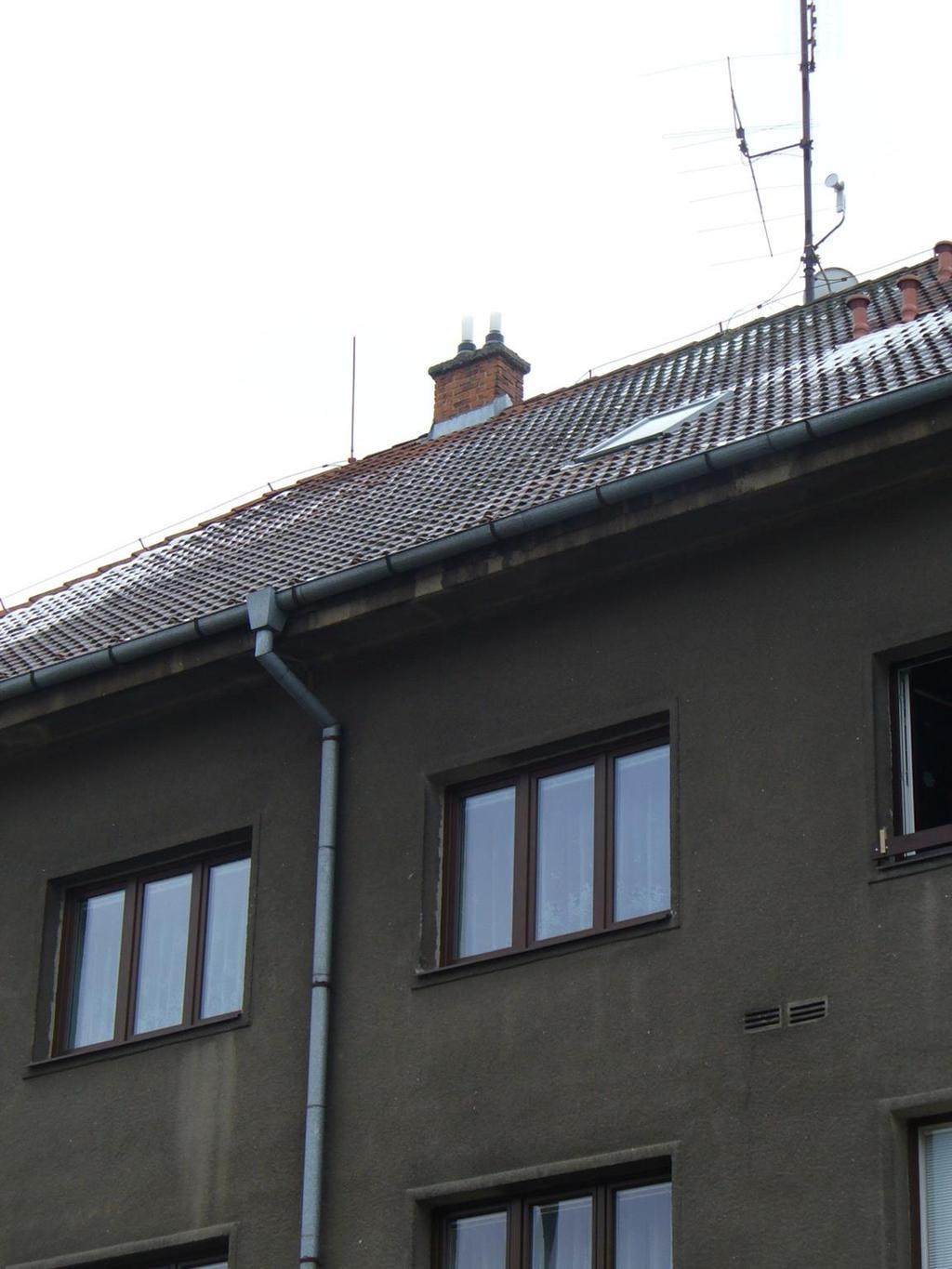

30

31

32

33

34

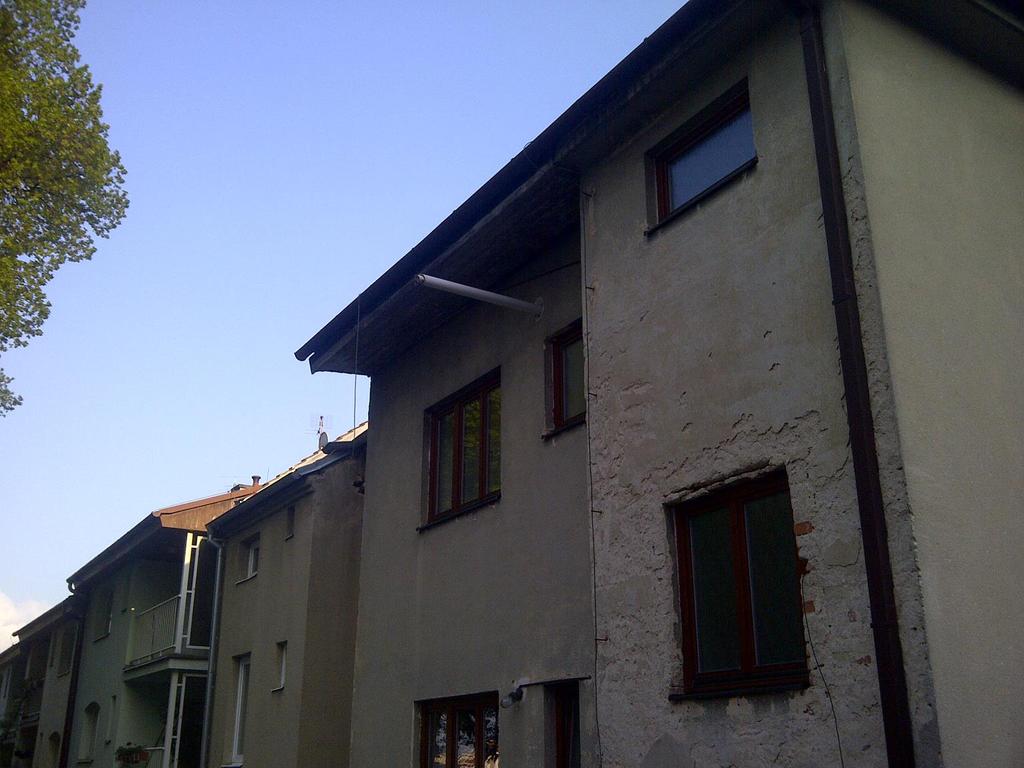

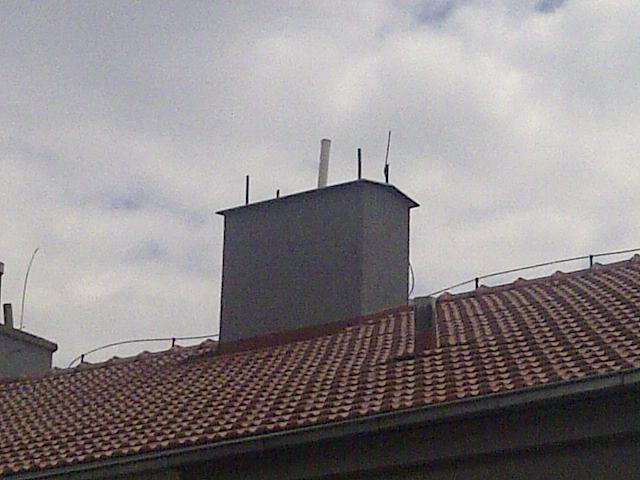

35

36

37

38

39

40

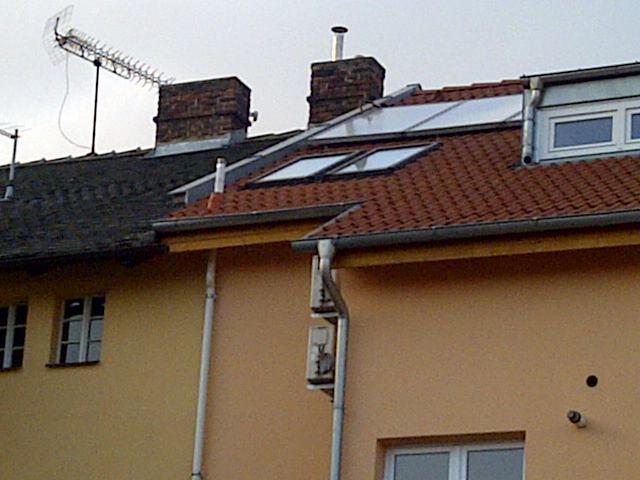

41

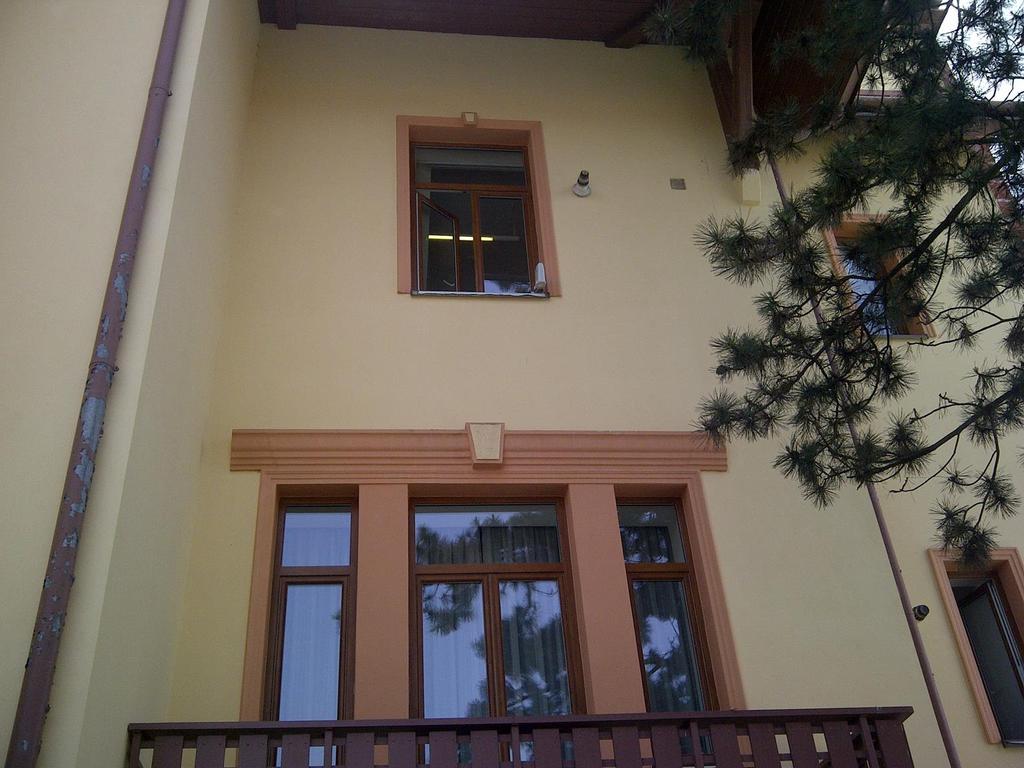

42

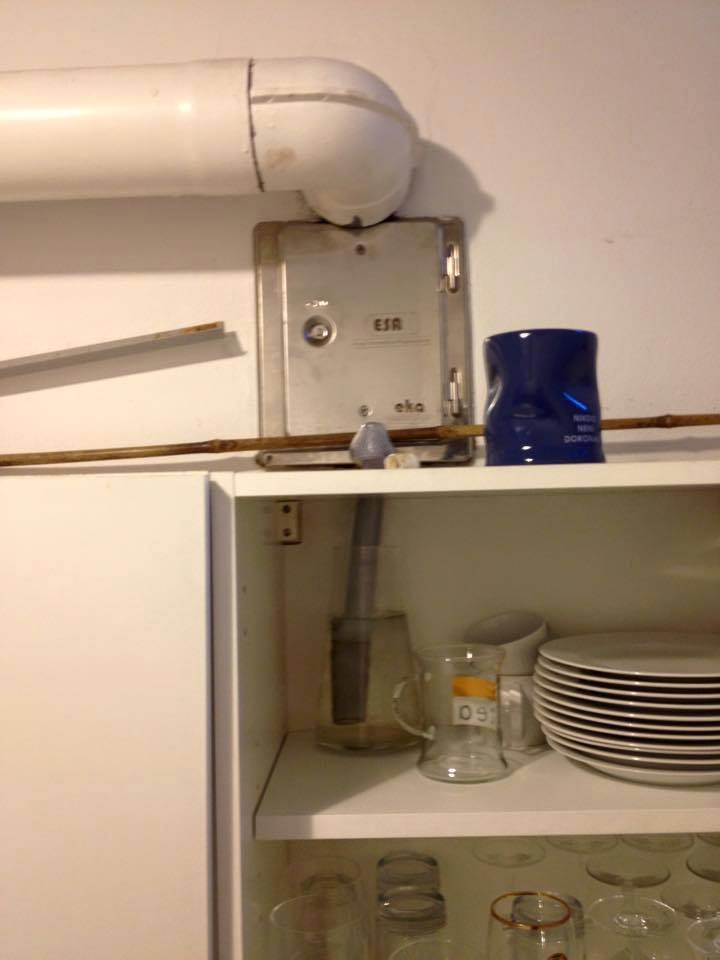

43

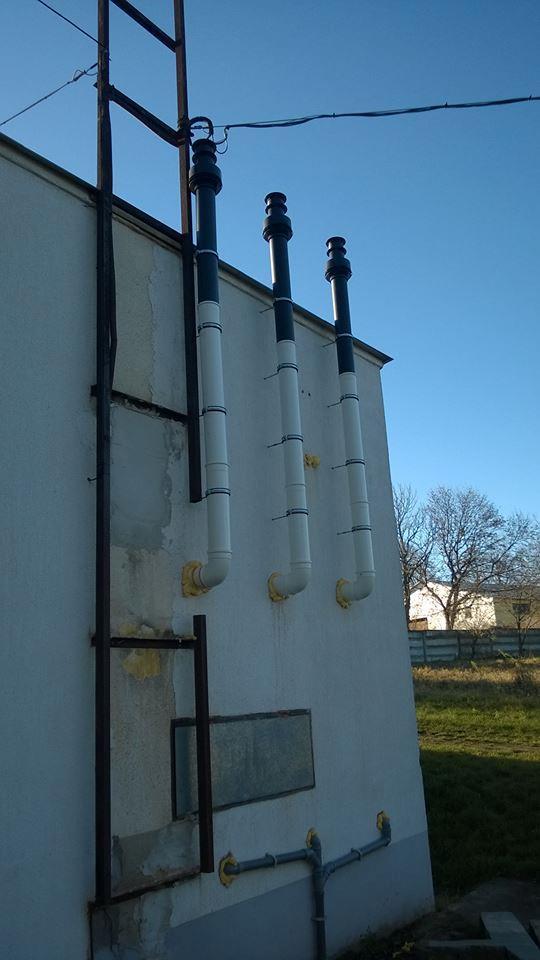

44

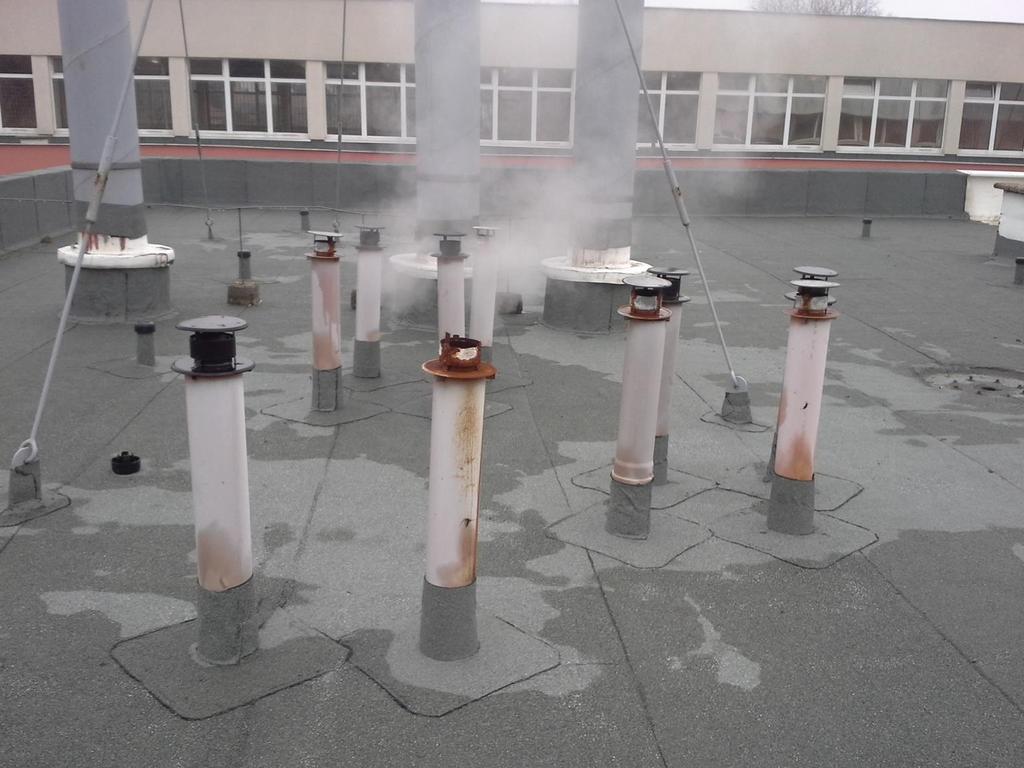

45

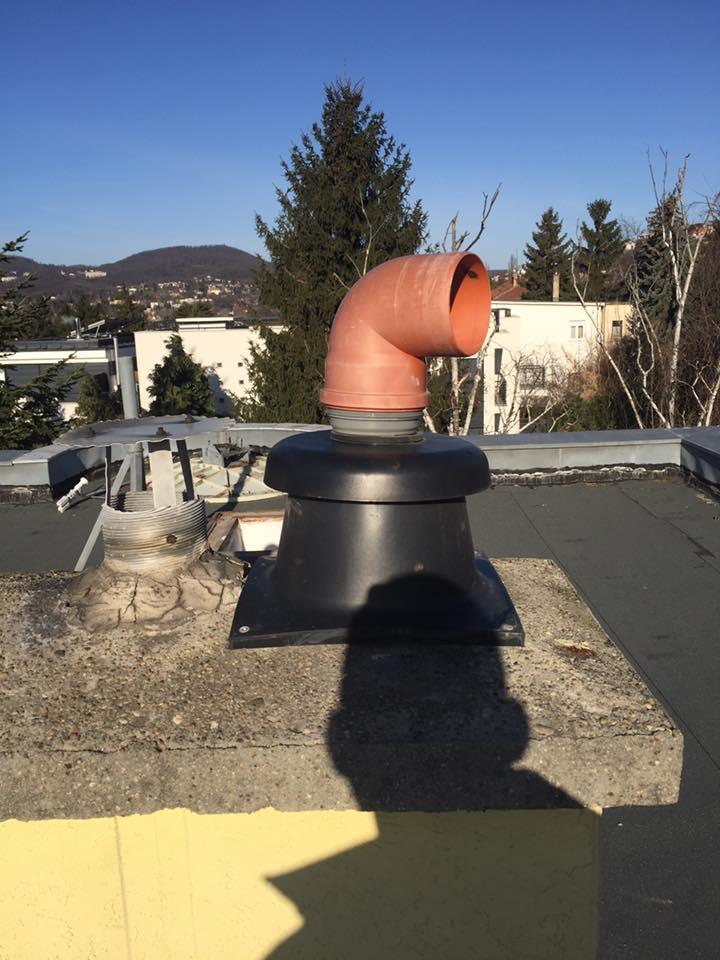

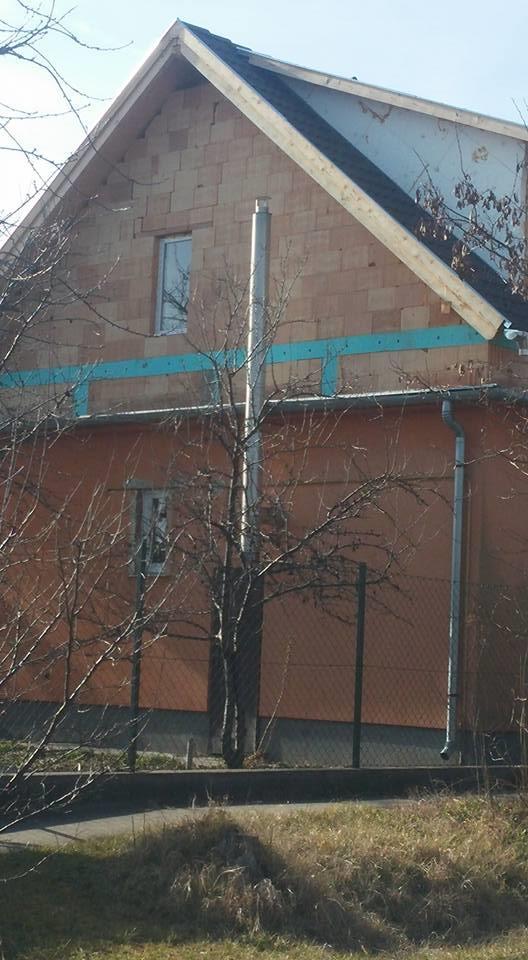

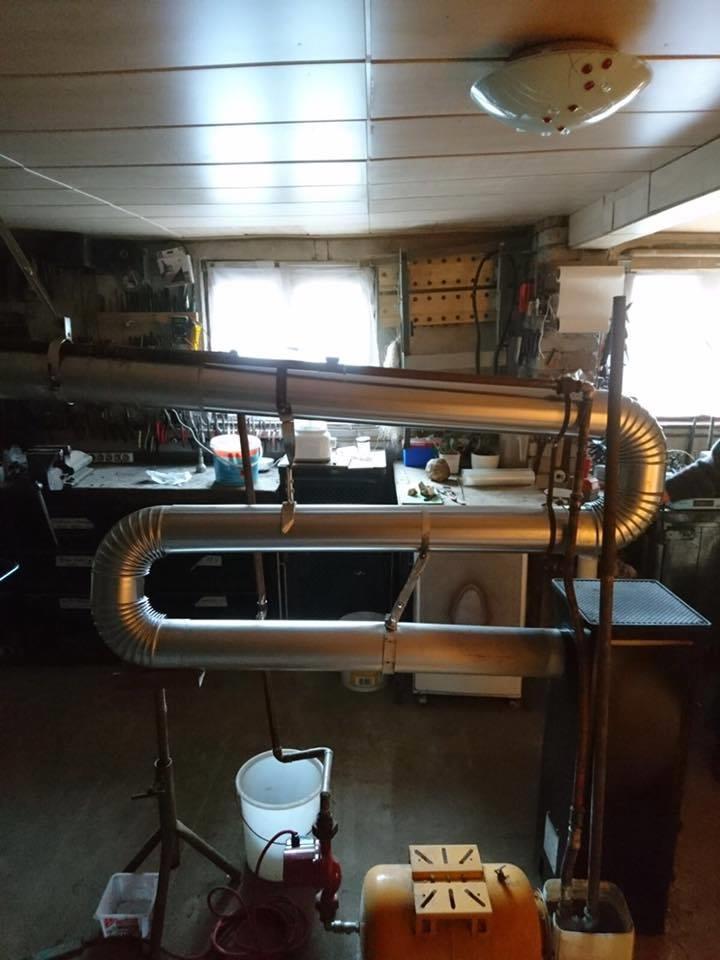

46

47

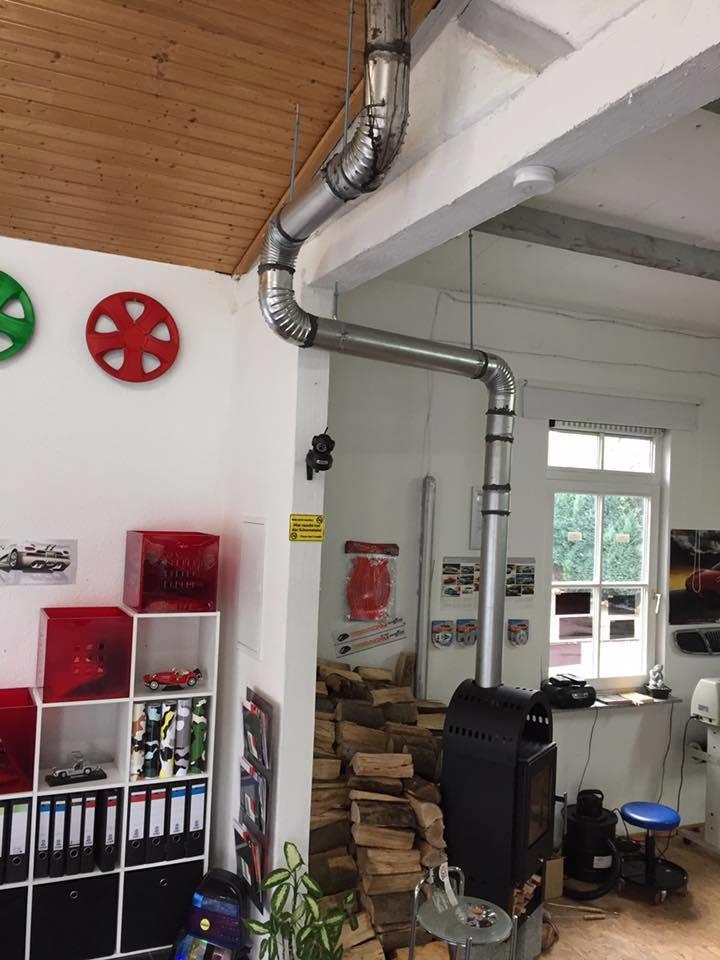

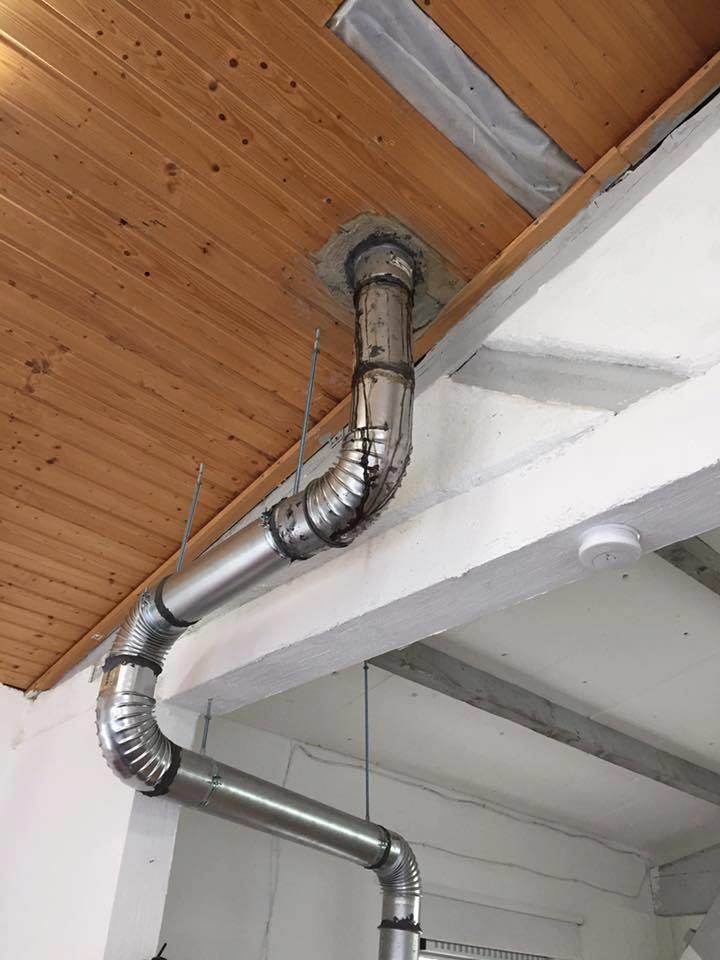

48

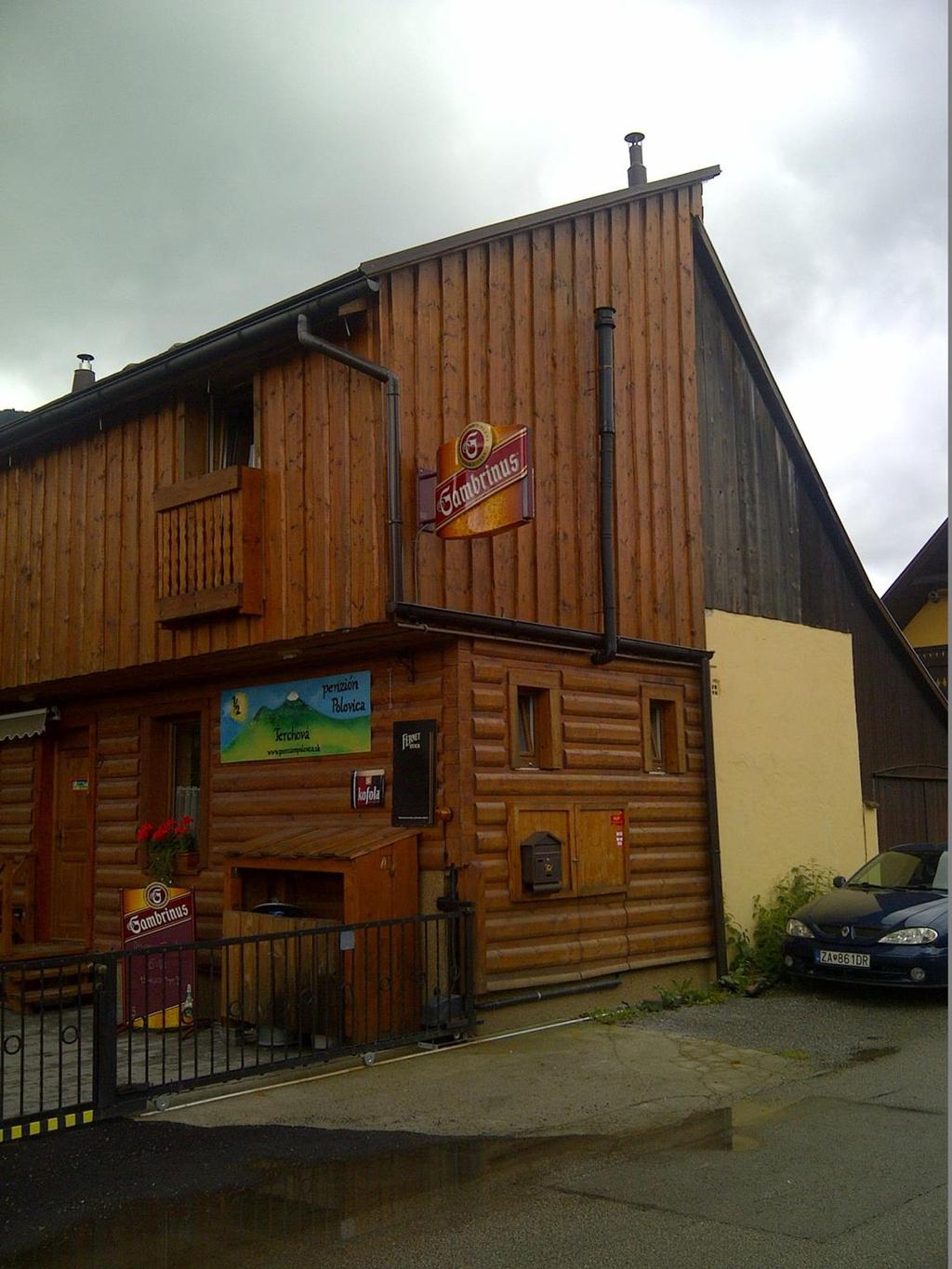

49 Az egyes gázkészülék típusokra vonatkozó égéstermék elvezetési előírások Kivitelezés-tervezési előírások: Összekötő elem (szakasz): Nyomvonalvezetés: Legrövidebb, legkevesebb iránytöréssel, vízszintesen vagy az áramlás irányában emelkedően kell kialakítani Keletkező kondenzátum visszafolyását meg kell akadályozni Tilos más tulajdonú ingatlanba átvezetni, Másik helyiségen való átvezetés esetén szigetelni kell,

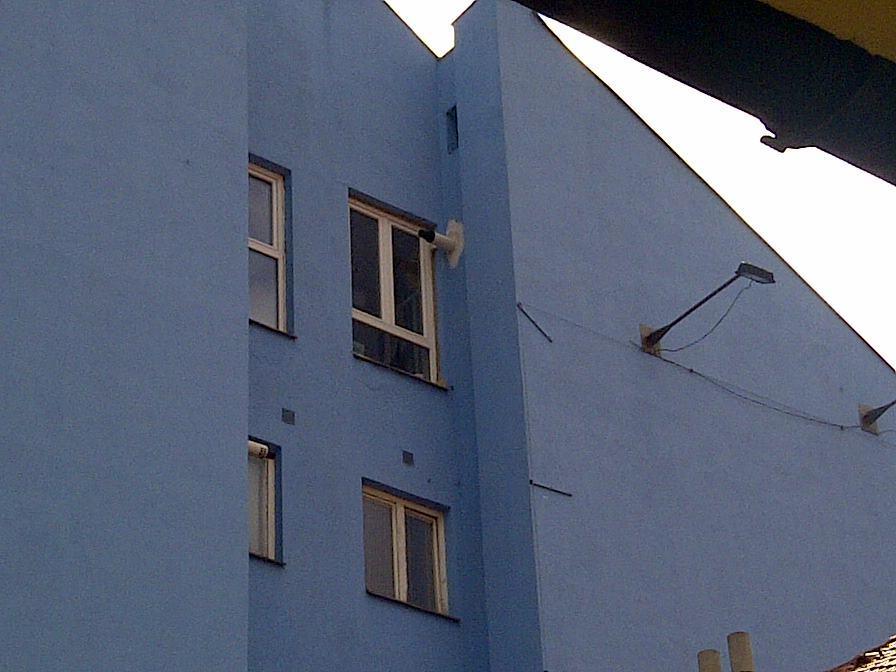

50 Az egyes gázkészülék típusokra vonatkozó égéstermék elvezetési előírások Nem vezethető át továbbá: Födémben, falban vagy üreges térben, Liftaknában, Szerelőaknában, Álmennyezetben, Hűtőházban, Másik égéstermék-elvezetőben

51 Amit a kéményseprő jogszabályok előírnak! évi CCXI. Törvény a kéményseprő-ipari tevékenységről 99/2016. (V. 13.) Korm. rendelet a kéményseprő-ipari tevékenységről szóló törvény végrehajtásáról 21/2016. (VI. 9.) BM rendelete a keḿeńysepro -ipari teveḱenyseǵ ella taśańak szakmai szabaĺyairoĺ Égéstermék-elvezető berendezések tervezése, kivitelezése és ellenőrzése MSZ 845:2012 (2012. május)

52 Kéményseprőipari jogszabályok, törvények évi CCXI. Törvény a kéményseprő-ipari tevékenységről: égéstermék-elvezető: az épített kémény, az épített vagy szerelt, héjból vagy héjakból álló szerkezet, amely egy vagy több járatot képez, és a tüzelőberendezésben keletkezett égésterméket a tüzelőberendezés égéstermék kiléptetésére szolgáló kivezetéstől a szabadba vezetheti Tehát: A törvény kimondja, és tisztázza, hogy minden égéstermék elvezető rendszer (függetlenül attól, hogy együtt tanúsított avagy sem) kéményseprő hatáskörbe tartozik. Mindegy, hogy a készülék égéstermék elvezetés módja szerinti besorolása: C1,C2,C3,C4,C5,C6,C7,C8,C9... Azt jelenti, hogy minden égéstermék-elvezetőt kötelesek vagyunk átvetetni!

53 Kéményseprőipari jogszabályok, törvények évi CCXI. Törvény a kéményseprő-ipari tevékenységről: Az ingatlan használójának kötelezettségei és jogai 5 (1) Az ingatlan használója köteles a kéményseprő-ipari szerv vagy kéményseprő-ipari szolgáltató e törvényben meghatározott ellenörzését, vizsgálatát lehetőve tenni ha: a) Olyan tüzelőberendezést üzemeltet amely égéstermék elvezetővel van felszerelve vagy ahhoz csatlakozik Tehát: A megrendelő, tulajdonos kötelessége az égéstermékelvezetők kötelező átvétele, a mi feladatunk a korrekt tájékoztatás.

54 Kéményseprőipari jogszabályok, törvények évi CCXI. Törvény a kéményseprő-ipari tevékenységről: A közszolgáltatás ellátására vonatkozó szabályok 7. (2) Ha a közszolgáltató a közszolgáltatás ellátása során, a szakterületét érintően, az élet- és vagyonbiztonság közvetlen veszélyeztetését észleli, a) írásban felszólítja a használót az üzemeltetés azonnali leállítására a szabálytalanság megszüntetéséig, b) az ingatlan címének közlésével - a veszély jellegétől függően - haladéktalanul tájékoztatja a hatáskörrel rendelkező hatóságot, szükség esetén a gázelosztói engedélyest. (3) Ha az égéstermék-elvezető állapotának időszakos ellenőrzése, tisztítása, műszaki felülvizsgálata - az ingatlan használója e törvényben meghatározott kötelezettségének elmulasztása miatt - meghiúsul, a közszolgáltató értesíti a tűzvédelmi hatóságot. (4) A (2) bekezdés b) pontja szerinti hatóság, a gázelosztói engedélyes a (2) bekezdés b) pontja szerinti tájékoztatás alapján megtett intézkedéseiről értesíti a közszolgáltatót.

55 Kéményseprőipari jogszabályok, törvények évi CCXI. Törvény a kéményseprő-ipari tevékenységről: Az ingatlan tulajdonosának és használójának kötelezettségei és jogai 9. (1) Az ellátásért felelős önkormányzat által szervezett, e törvényben meghatározott közszolgáltatást az ingatlan használója köteles igénybe venni, ha a) olyan tüzelőberendezést üzemeltet, amely a hozzá tartozó vagy a hozzá csatlakoztatott égéstermék-elvezetővel van felszerelve, vagy ahhoz csatlakozik, (2) Az ingatlan használója köteles a) a közszolgáltató 6. (1) és (2) bekezdésében meghatározott feladatainak ellátását lehetővé tenni és az ehhez szükséges feltételeket biztosítani,

56 Kéményseprőipari jogszabályok, törvények július 1-én hatályba lépő 99/2016. (V. 13.) Korm. rendelet a kéményseprő-ipari tevékenységről szóló törvény végrehajtásáról Mely részletezi, hogy az élet és a vagyonbiztonság közvetlen veszélyeztetése esetén, mely esetekben kell a kéményseprő-ipari tevékenységet ellátónak értesítenie a hatóságokat a) nem megfelelő tömörségű, használatban lévő égéstermék-elvezető, g) a jogszabály szerinti műszaki vizsgálat nélkül vagy a műszaki vizsgálat során megállapított nem megfelelő minősítés ellenére működtetett égéstermék-elvezető használata,

57 Kéményseprőipari jogszabályok, törvények 21/2016. (VI. 9.) BM rendelete a kéményseprő-ipari tevékenység ellátásának szakmai szabályairól (2) A kéményseprő-ipari tevékenységet ellátó a helyszíni műszaki vizsgálatot az 1. mellékletben meghatározott szakmai követelmények és módszerek szerint végzi. Az (1) bekezdés a) pont aa) alpontja szerinti helyszíni műszaki vizsgálathoz a kéményseprő-ipari tevékenységet ellátó szükseǵ szerint kérheti a megrendelőtől a) az építészeti, gépészeti terveket, b) az égéstermék-elvezető nyomvonaltervét, c) az égéstermék-elvezető, tüzelőberendezés gyártója által kiadott diagramokat, táblázatokat, ezek hiányában az égéstermék-elvezető szakirányú felsőfokú végzettségű szakember által készített hő- és áramlástechnikai méretezését, d) az égéstermék-elvezetőbe beépített építési termékre vonatkozó teljesítménynyilatkozatot, esetleges egyéb nyilatkozatot! NEM KELL ATB! e) a kivitelezői nyilatkozatot az égéstermék-elvezető vonatkozásában, f) a kivitelezői nyilatkozatot cserépkályha, kandalló, kemence vagy egyéb, helyszínen létesített tu zelo berendeześ eṕi teśeŕo l, telepi teśeŕo l, g) a villámvédelmi jegyzőkönyvet.

58 Kéményseprőipari jogszabályok, törvények 21/2016. (VI. 9.) BM rendelet 7. (1) Helyszíni műszaki vizsgálat szükséges a) az égéstermék-elvezető használatbavételét megelőzően aa) újonnan épített vagy szerelt, felújított, átalakított égéstermékelvezető Azt jelenti, hogy minden égéstermék-elvezetőt az előírt műszaki vizsgálatot követően szabad a tulajdonosnak, használónak üzembe helyezni

59 7/2016. (II. 22.) NGM rendelet MBSZ értelmében: A kivitelező felelőssége: A kivitelező köteles a tőle elvárható legmagasabb szakmai színvonalon a vonatkozó jogszabályokban előírtak betartásával, valamint a felhasználó jogos igényeinek figyelembevételével végezni munkáját. Az a gázszerelő, aki az egyszerűsített készülékcserét - külön, a készülék cserére vonatkozó külön megállapodás szerint - végzi, a készülékcserével járó munkája mellett (a kiviteli terv hiányára tekintettel) felelős: b) a kivitelezéshez és az üzemeltetéshez szükséges engedélyek,nyilatkozatok, tanúsítványok és egyéb dokumentumok meglétének ellenőrzéséért; c) a felhasználó biztonságos üzemeltetéssel kapcsolatos kötelezettségeiről történő szakszerű tájékoztatásáért; Tehát: A tulajdonos, használó kötelessége az égéstermék-elvezetők műszaki vizsgálatát megrendelni, és erről az MBSZ értelmében a kivitelezőnek kell korrekt tájékoztatást adnia a megrendelő felé.

60 Mi történik ha a szakhatóság felé nem adjuk át az égéstermék elvezetőt? A kéményseprők ha az ellenőrzés, sormunka során olyan égéstermék-elvezetőt talál melynek nem történt meg a műszaki vizsgálata: abban az esetben 1/G hibakóddal hívja fel az ügyfél figyelmét(élet és vagyonbiztonságot veszélyeztető szabálytalanság) és értesíti a tűzvédelmi hatóságot. A tulajdonosnak vagy üzemeltetőnek ez után a Tűzvédelmi Hatóság határozata alapján kötelessége beszerezni a kéményseprő ipari nyilatkozatot, azt eljuttatni a tűzvédelmi hatóság felé!

61 (G)MBSZ 11/2013.(III.21.) NGM rendelet módosítása A rendelet módosításának értelmében egyszerűsített gázkészülékcsere elvégzése esetén idegen, nem együttanúsított égéstermék elvezető is alkalmazható! Tehát mostantól egyszerűsített gázkészülékcsere esetén Almeva kéményrendszer is használható!

62 C6 VAGY C3? Mit mivel lehet? 7/2016. (II. 22.) NGM rendelet, MBSZ melléklete szerint: A C6-os égéstermék besorolással nem rendelkező gáztüzelő berendezések kizárólag csak a saját égéstermék-elvezető rendszerével telepíthető! A C6-os égéstermék besorolással rendelkező gáztüzelő berendezések bármilyen, megfelelő minősítéssel, teljesítményigazolással rendelkező égéstermék-elvezetővel telepíthetőek! A telepítés után mind a C3 és mind a C6-os elvezetési mód szerint telepített égéstermék-elvezető a jogosult kéményseprőipari tevékenységet végző által elvégzett, a tulajdonos, vagy használó által megrendelt műszaki vizsgálata kötelező!

63 Hogyan szereljünk? C6 szerint vagy C3? Ha a készüléknek nincsen C6-os égéstermék besorolása akkor csak a saját rendszerét használhatjuk! Ha a készüléknek van C6 besorolása akkor szerelhetjük a saját rendszerével vagy idegen Almeva rendszerel is!

64 Ha a készüléknek van C6 besorolása akkor Melyiket válasszam? Gyári vagy idegen rendszer? Bármelyiket is választom a tulajdonos, vagy használó köteles az üzemeltetés megkezdése előtt az előírt műszaki vizsgálatot megrendelni a területen jogosult kéményseprő-ipari tevékenységet végző közszolgáltatótól, szolgáltatótól, vagy kéményseprő-ipari szervtől Ha gyári, saját rendszerrel szerelek, készülék csere esetén csak ugyanazt a márkájú, készüléket tehetem fel! De csak akkor ha a kiválasztási segédlet szerint megfelelő az egyenértékű csőhossz! (Ez esetben is, de új telepítésnél is az egyenértékű csőhossz ellenőrzése mellett főleg a kondenzációs kazánok esetén szükséges a hőtechnikai számítás az esetleges jégképződés elkerülése végett modulált alsó teljesítményen, téli hideg állapotban pl: (kitorkollásnál előforduló fagyás miatt ) Más márka választása esetén cserélem az égéstermék-elvezetőt is! Ha idegen, Almeva rendszerrel szerelek akkor a későbbiekben bármilyen készüléket feltehetek a régi helyett az egyéb szempontok megfelelősége esetén

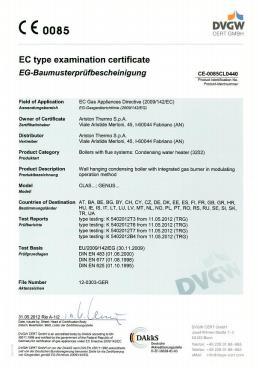

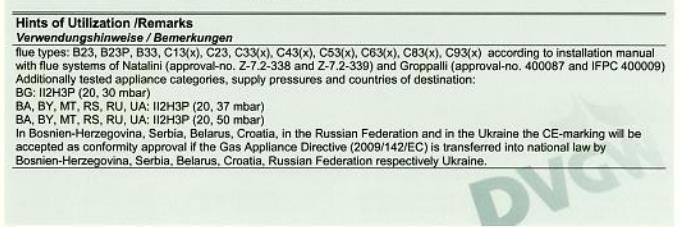

65 Tanusítványok, engedélyek

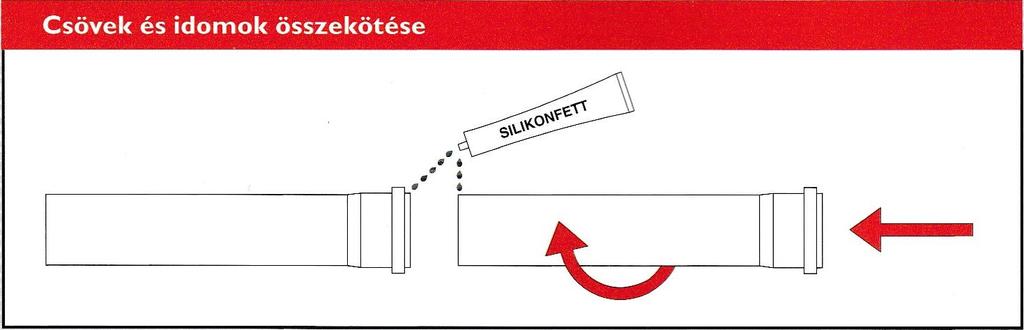

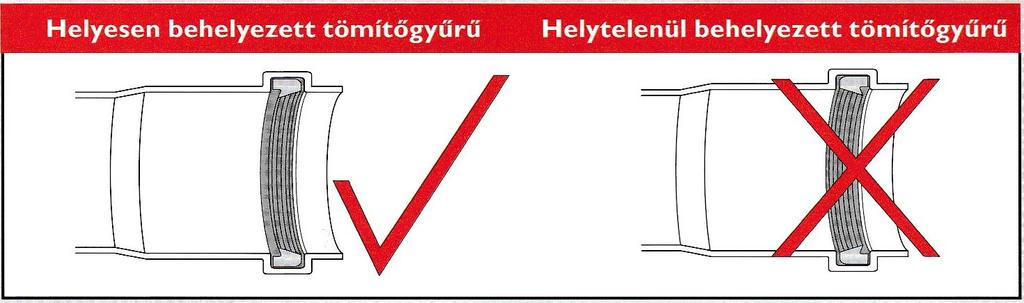

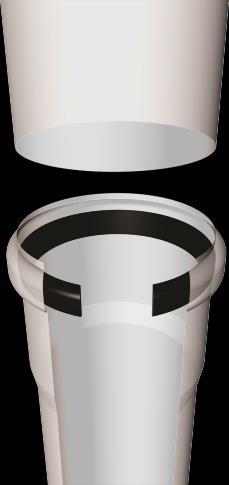

66 Merev falú rendszer szerelése (PPH) Tömítő gyűrők beépítése

67 ANYAGA (PPH) Előnyei: Magas fokú szakítószilárdság, Elektromos árammal szembeni jó szigetelőképesség, Nullával egyenlő nedvszívósága, Magas hőmérsékleti terhelhetőség (rövid távon 140 C), Hővezetési együtthatója alacsony (λ= 0,22 W/mK), Hátránya: UV sugárzással szemben nem ellenálló (kivéve UV álló csövek és idomaik).

68 ANYAGA (PPH) Tömítés EPDM (etilén-propilén-diénkaucsuk) gyűrűs tömítés Kialakítása: Él-, bordázott-, és kör keresztmetszetű (négyes héjhalású). Beépítése: Gyártás folyamán az idomokban van elhelyezve Nyomásállóság szempontból DN 160-ig H1 nyomásosztályba sorolt (5000 Pa), felette P1 nyomásosztályba sorolt (200 Pa).

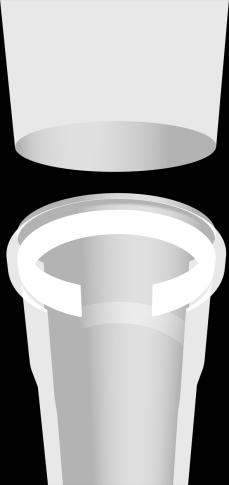

69 Merev falú rendszer szerelése (PPH) Szilikon zselé (-50 C-200 C) TILOS a szappanos víz, illetve gyorsan száradó zselék alkalmazása!

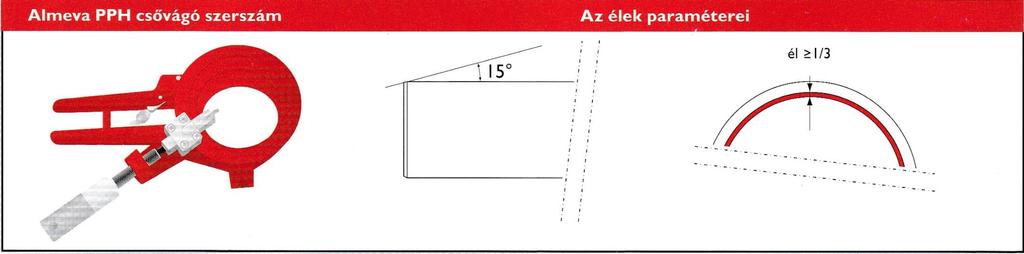

70 Merev falú rendszer szerelése (PPH) Kémény elemek rövidítése: T-idomok, könyökök, mérőpontok, szűkítő és bővítő idomok stb. hosszméretének változtatása TILOS!!!

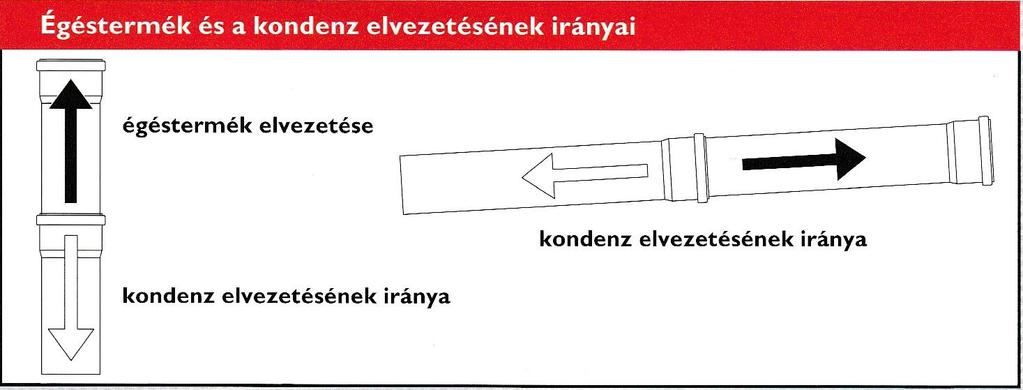

71 Merev falú rendszer szerelése (PPH) Égéstermék és kondenz elvezetésének irányai: 3%-os lejtés a kazán irányába

72 Merev falú rendszer szerelése (PPH) Centrikus és excentrikus bővítő idomok beépítése:

73 Merev falú rendszer szerelése (PPH) Füstgázmérési lehetőségek: Kizárólag mérőponttal, gyárilag ellátott idomon keresztül lehetséges!

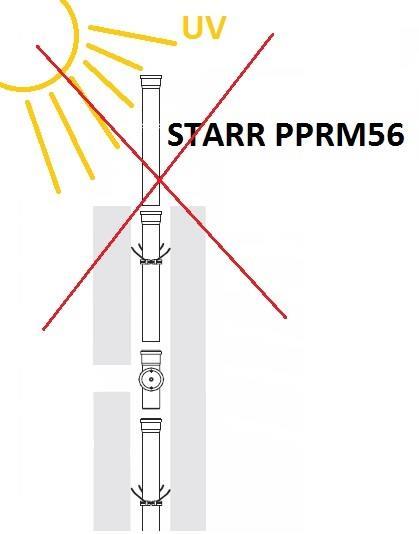

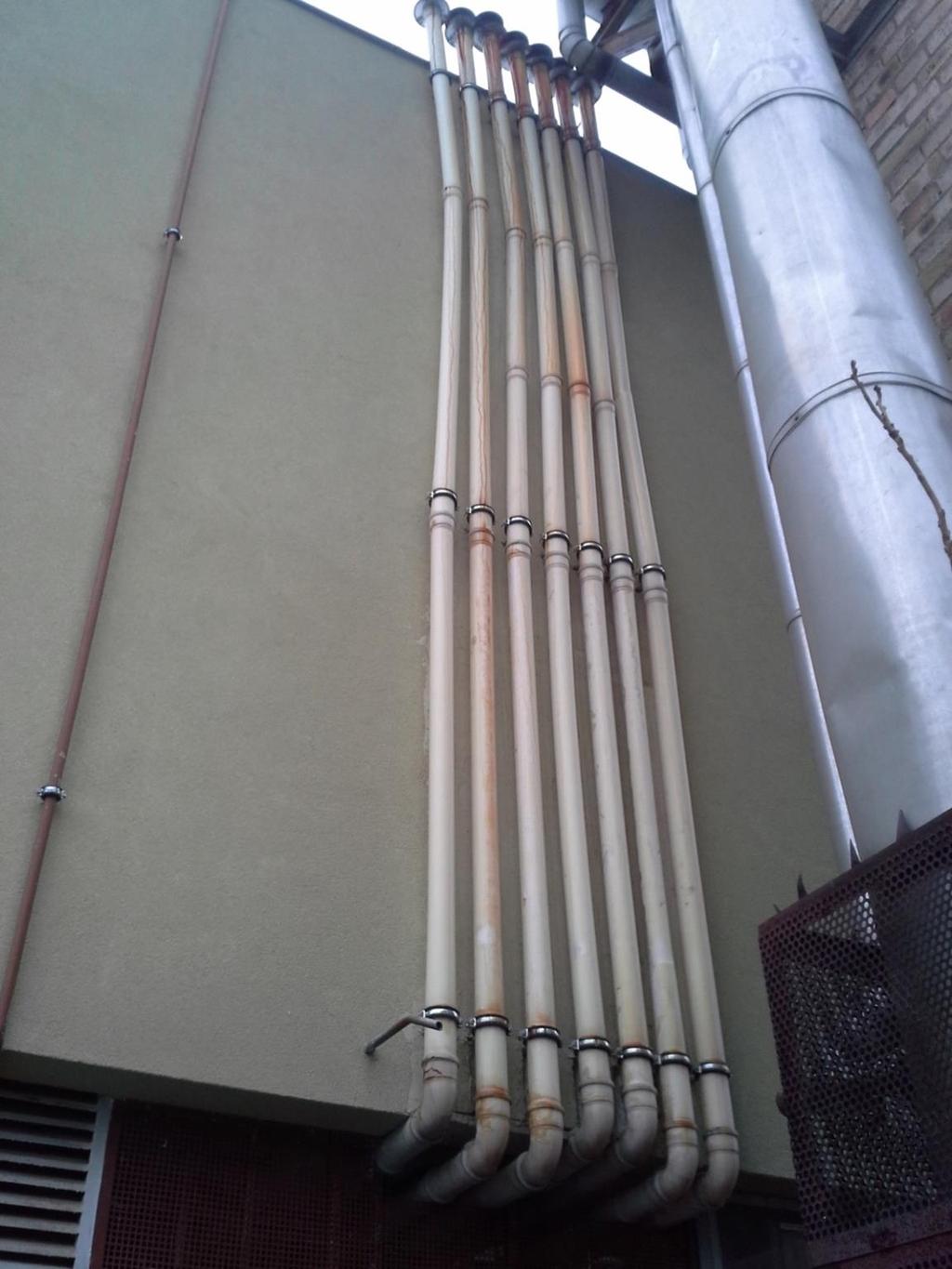

74 Merev falú rendszer szerelése (PPH) Nem UV állúak (kivéve a fekete STARR cső): MSZ845:2012; Az épületen kívüli szakasz anyaga ellenállóak legyenek: - a csapadékvízzel, - jéggel és olvadékával, - az égéstermék okozta savas hatással, - az UV-sugárzással, - szélhatással, - állatok és növényzet okozta káros hatásokkal szemben.

75 Merev falú rendszer szerelése (PPH) PPH jó felületi keménységű és jó az ütésállósága. Hátránya: alacsony hőmérsékleten törékeny (fagypont alatt)

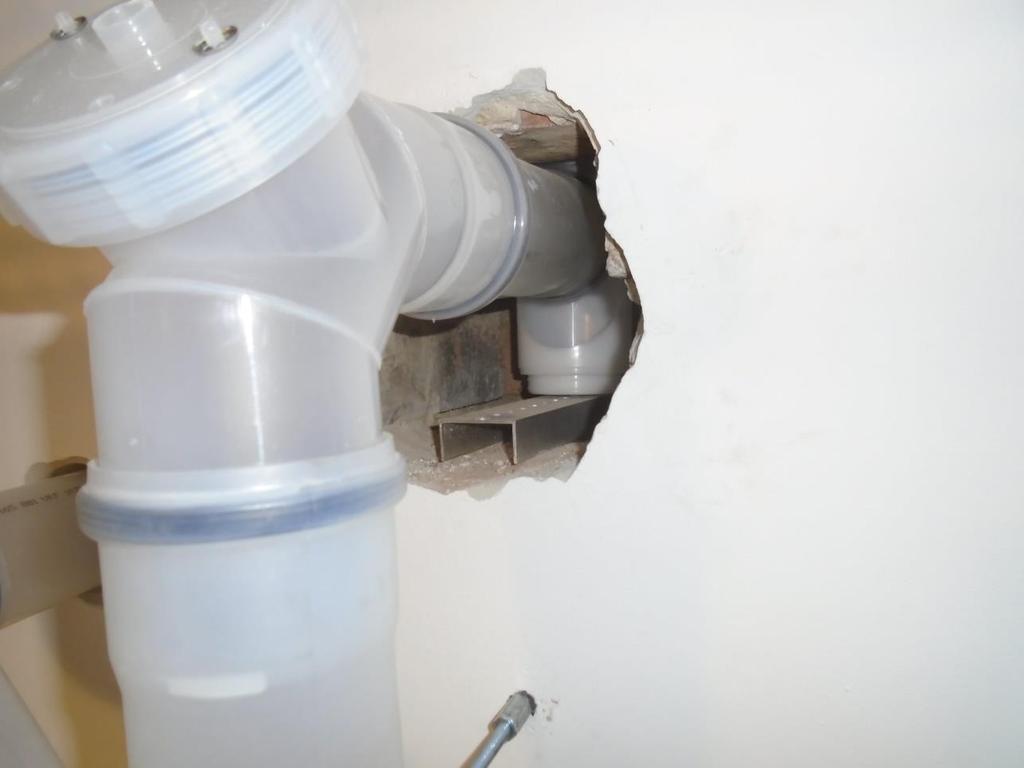

76 Merev falú rendszer szerelése (PPH) Talpas bekötő könyök beépítése:

77 Merev falú rendszer szerelése (PPH) Kürtőfedél összeépítése:

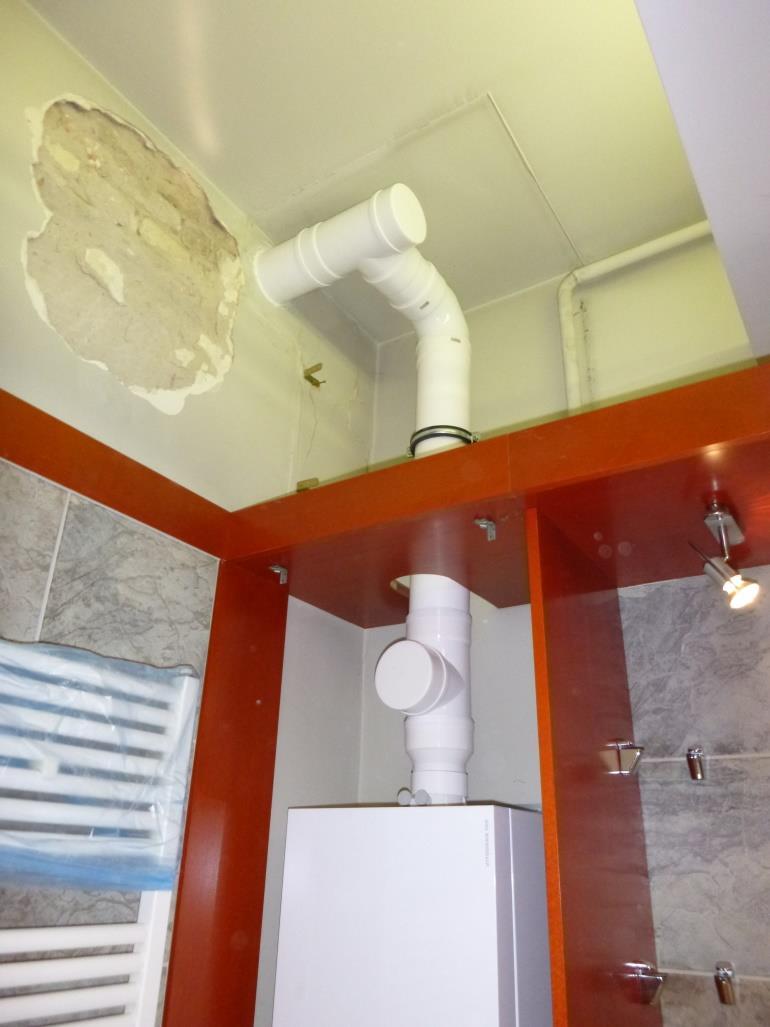

78 Fűtési rendszerek, füstgáz-elvezetési és légtechnikai előírásai MSZ845:2012 Levegővezeték tisztíthatóságáról megfelelően megválasztott tisztított idomok beépítésével gondoskodni kell.

79 Fűtési rendszerek, füstgáz-elvezetési és légtechnikai előírásai MSZ845:2012 Páralecsapódás elleni védelem Szétválasztott égéstermék-elvezető berendezések levegővezetékének lakótéri szakaszát 2m hosszúságot követően min. 2cm-es, nedvességre érzéketlen hőszigeteléssel kell ellátni.

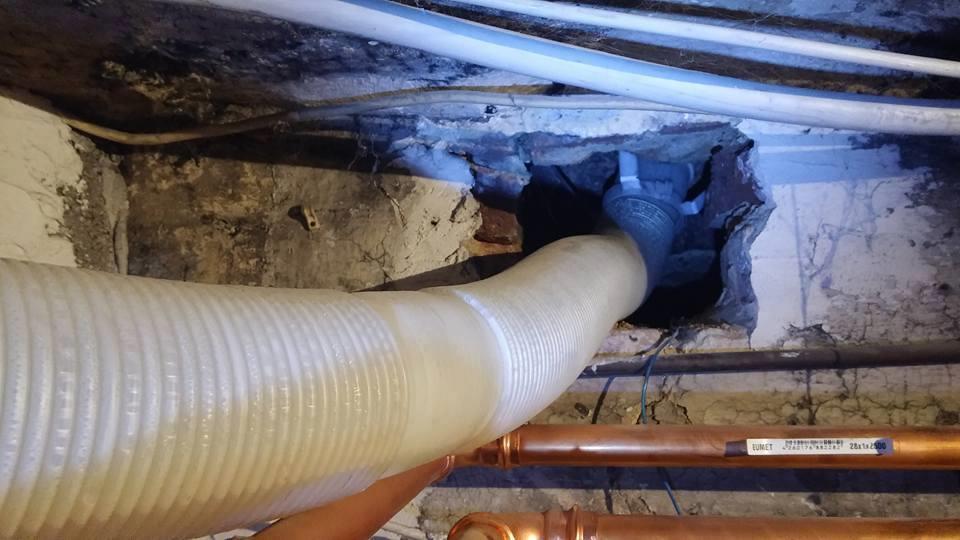

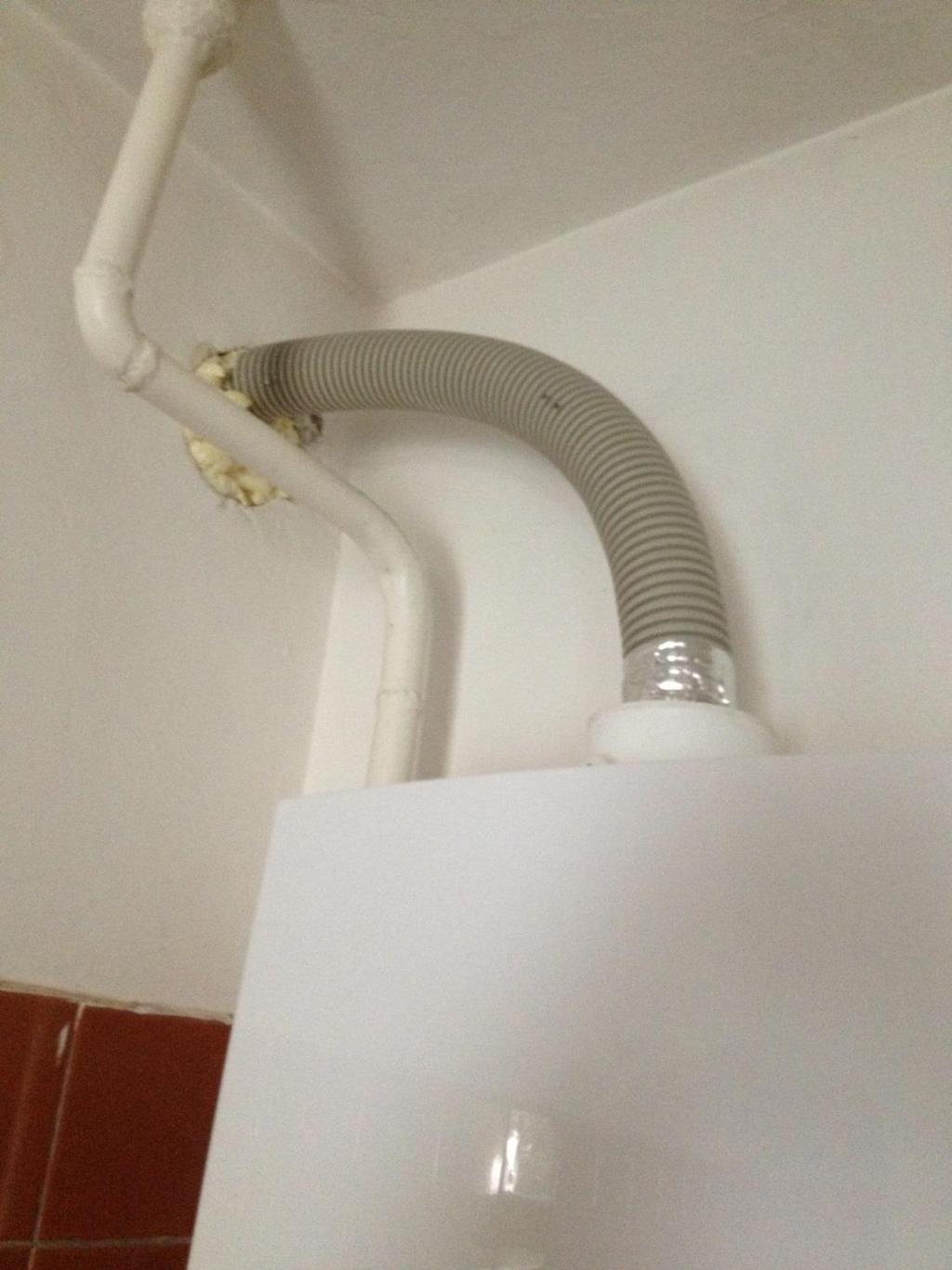

80 Flexibilis rendszerek szerelése (FLEX) Vízszintes beépítés szigorúan TILOS! MSZ 845:2012; : Összekötő elemként csak merev falú, tokos csatlakozású csövek és idomok használhatók, flexibilis és spirálkorcolt csövek használata tilos!

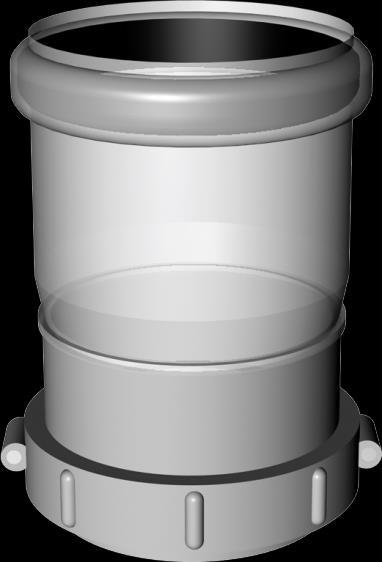

81 Flexibilis rendszerek szerelése (FLEX) 1 A Flex csövet a borda felső élén vágjuk le a kívánt méretre 2 A hollanderes csatlakozót húzzuk rá a flexibilis csőre 3 A tömítő gyűrüt illeszük a flexibilis csőre. Ügyeljünk, hogy a tömítés tökéletesen illeszkedjék a horonyra. 4 A hollandert húzzuk el a tömítő gyürüig 5 Az összekötő idomot húzzuk össze a hollanderrel úgy, hogy kötés tökéletesn zárjon, majd csavarjuk rá 6 Rögzítsük a hollanderes kötésen található csavarral

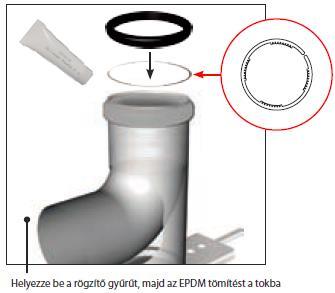

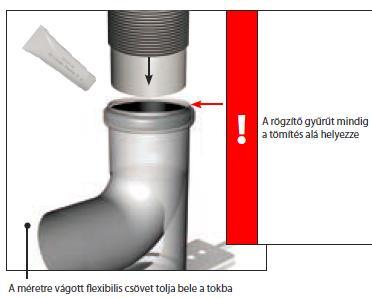

82 Flexibilis rendszerek szerelése (FLEX) Normál (STARR)talpas bekötő könyök összeépítése: TILOS a szappanos víz, és a gyorsan száradó zselék alkalmazása!

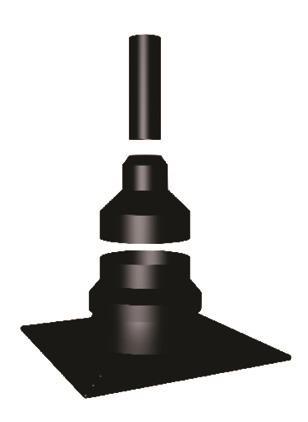

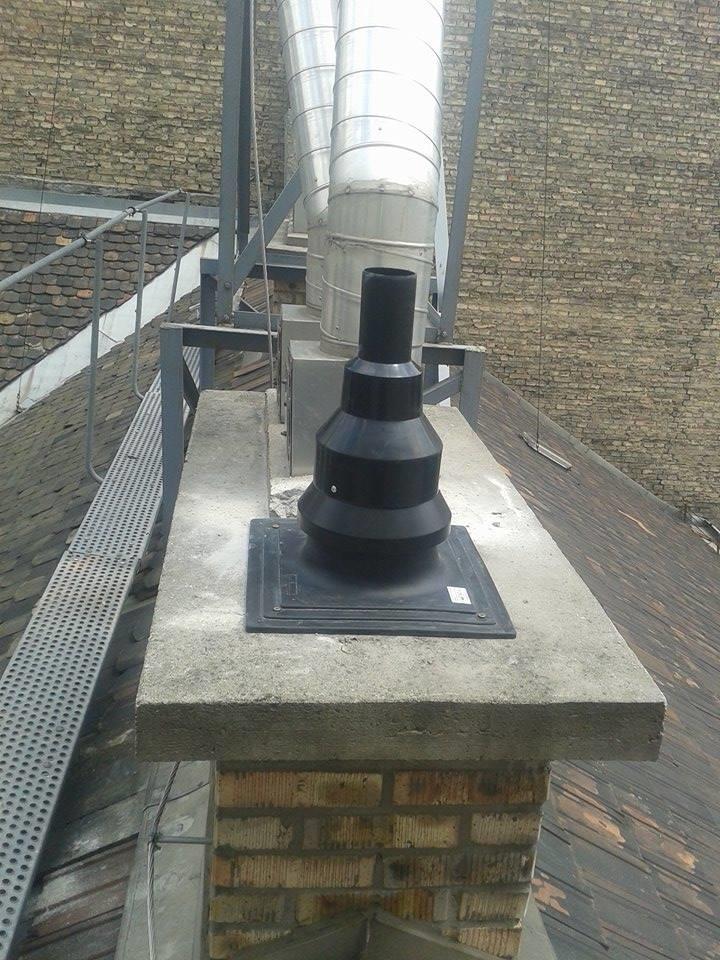

83 Flexibilis rendszerek szerelése (FLEX) Flexibilis kürtőfedél összeépítése:

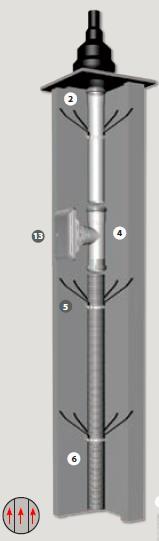

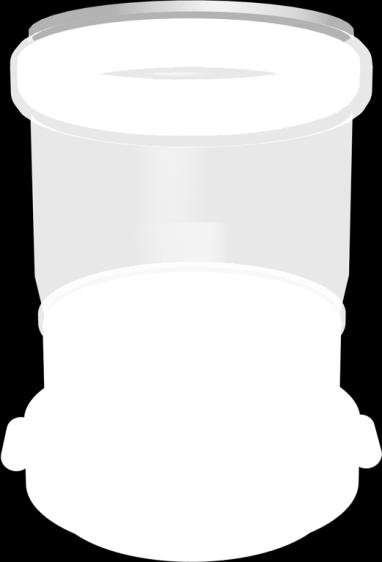

84 Flexibilis rendszerek szerelése (FLEX) Flexibilis rendszerek kialakításai: PPSAS.. PPRM..

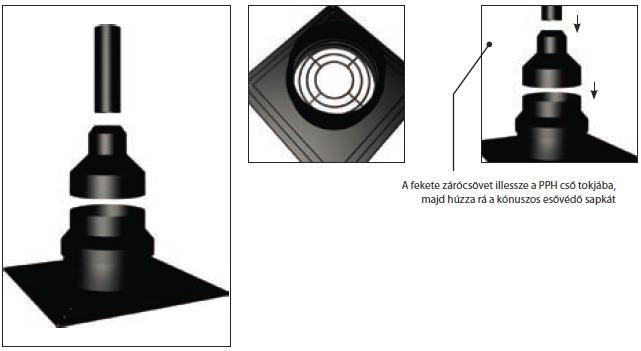

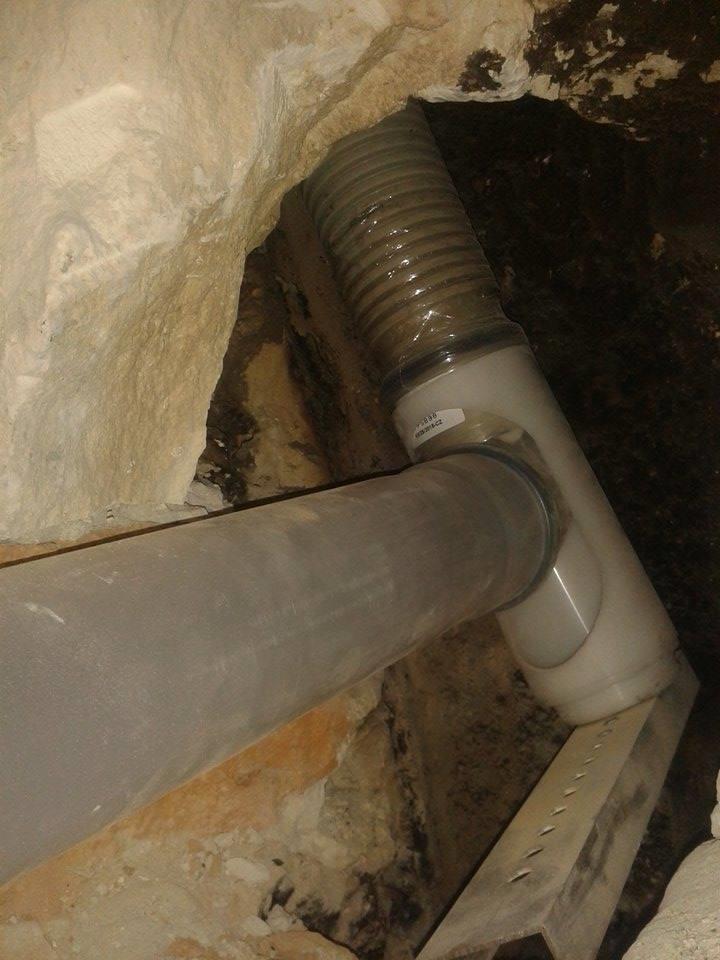

85 Égéstermék elvezetések típusai, követelményrendszere, vizsgálatai

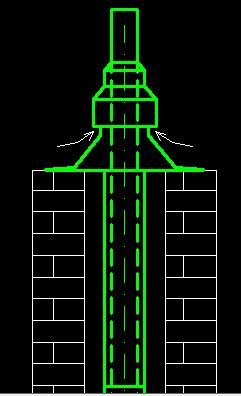

86 Koncentrikus rendszerek szerelése kéménykürtőben Ha a levegőellátó akna belső felületéről szennyező anyag (por, korom, homok stb.) leválhat, nem alkalmazható levegőellátási célra.

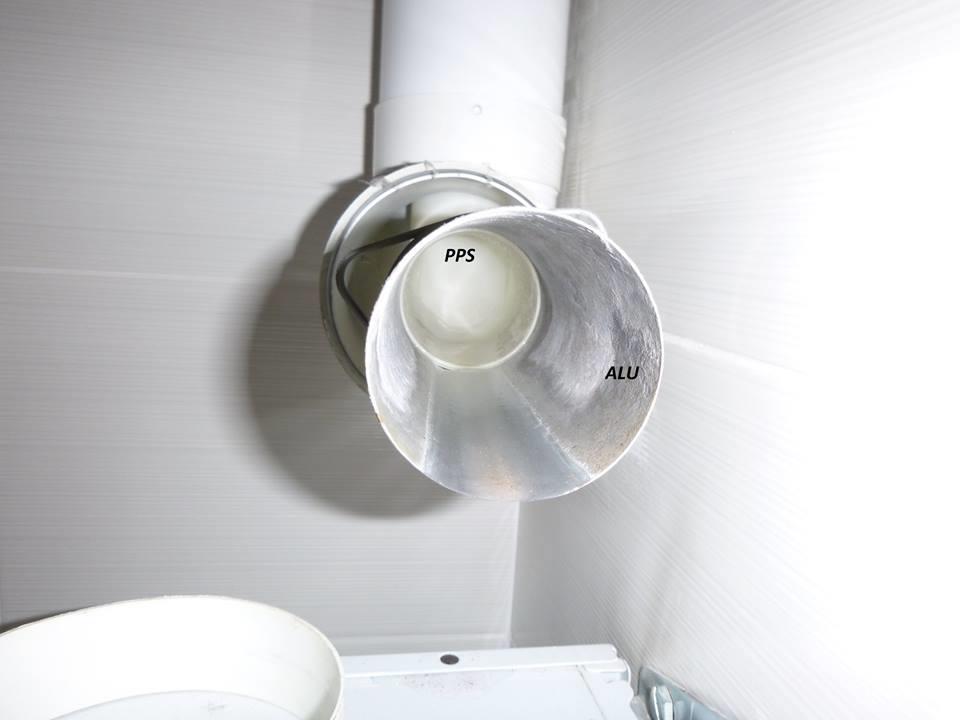

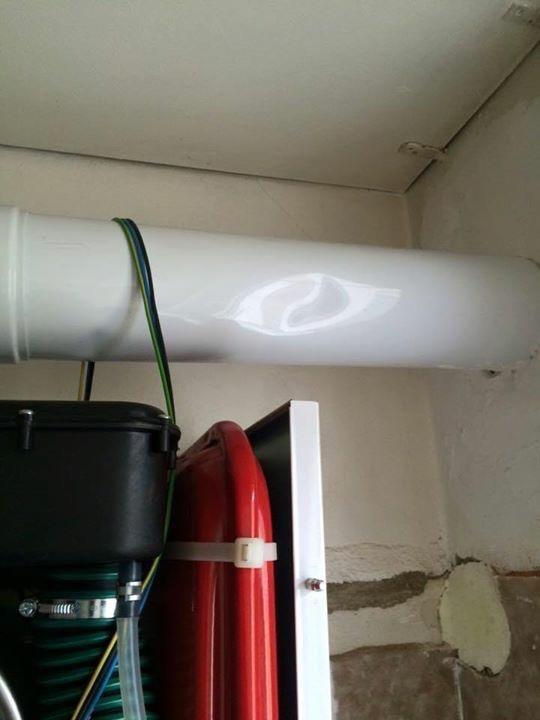

87 Koncentrikus kialakítás PPs/ALU és PPH/PPH

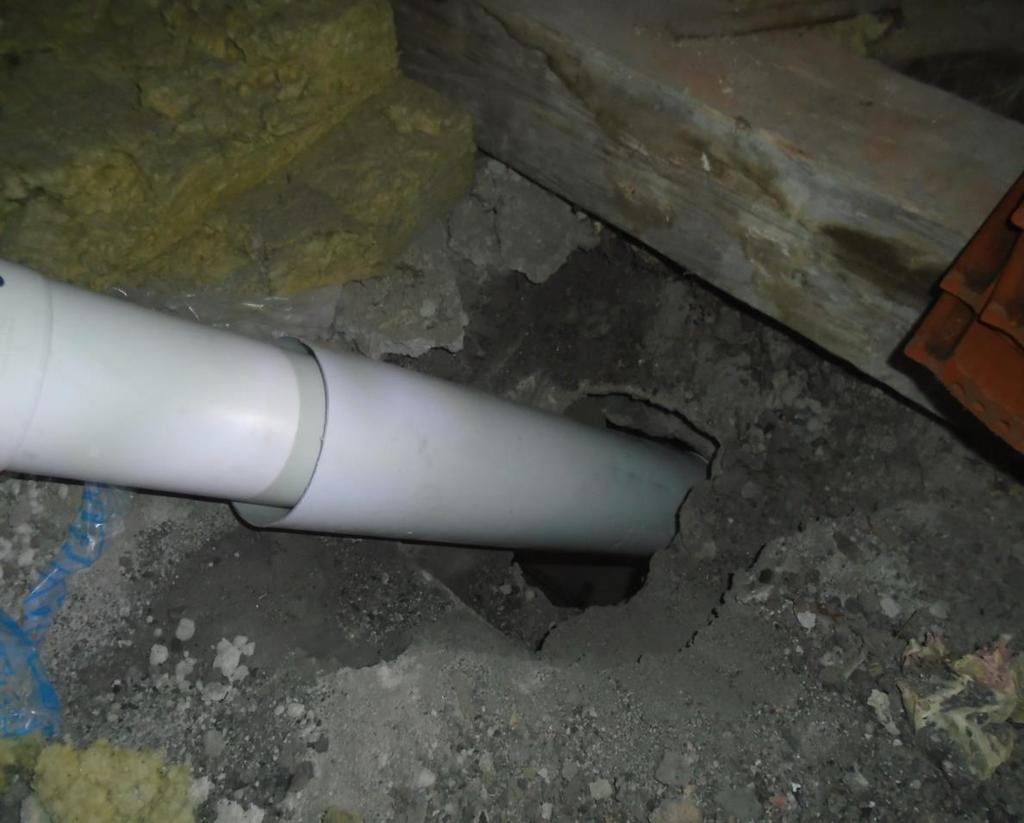

88 Koncentrikus rendszerek szerelése PPH/PPH

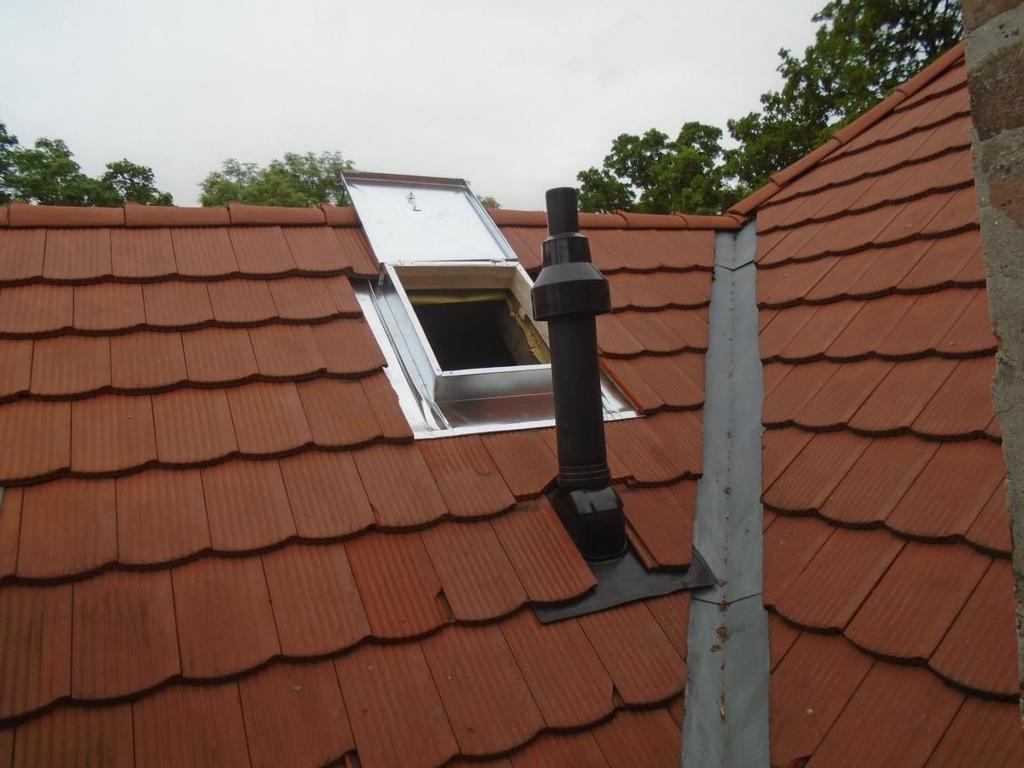

89 Koncentrikus rendszerek szerelése PPH/PPH

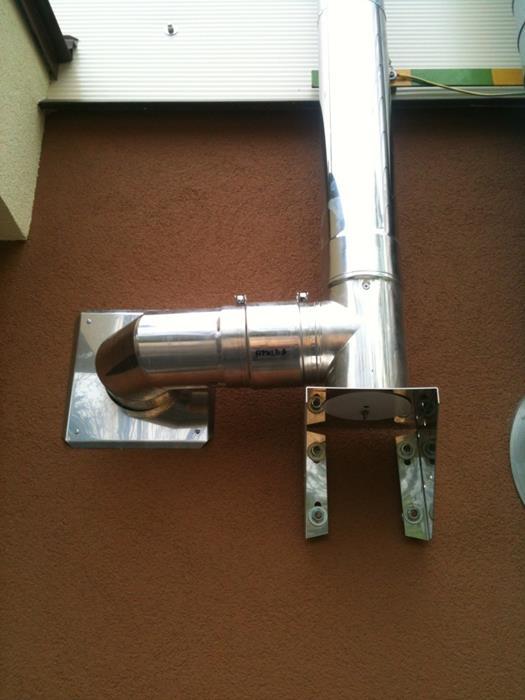

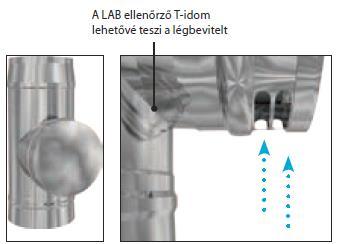

90 Koncentrikus rendszerek szerelése LAB (PPH/INOX) kültéri rendszer: Nincs fagy veszély!

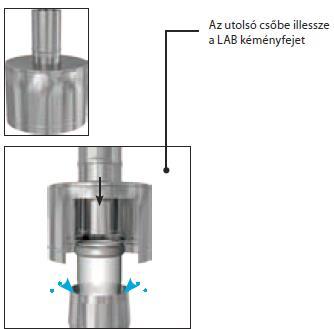

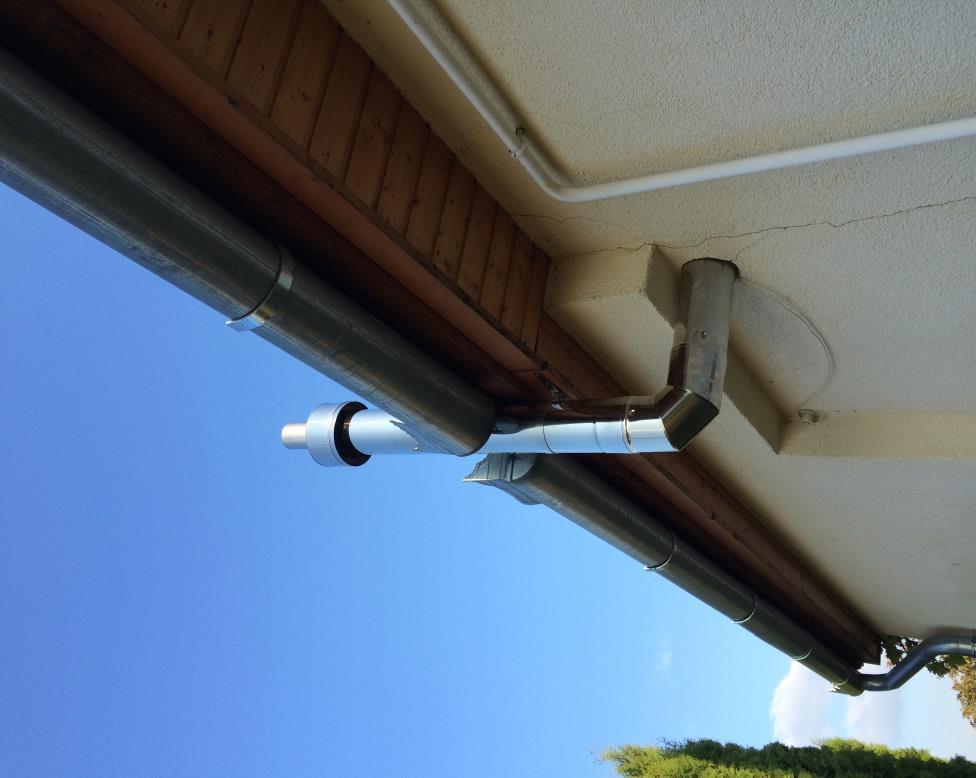

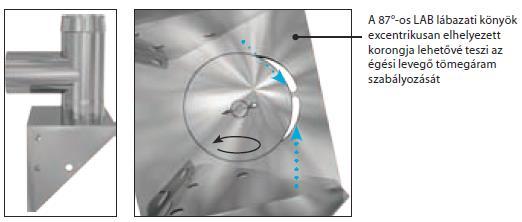

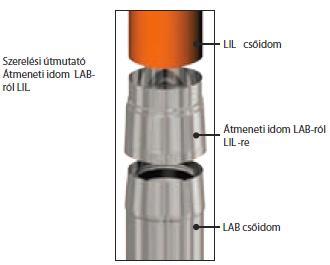

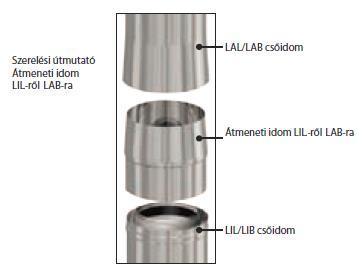

91 Koncentrikus rendszerek szerelése LAB (PPH/INOX) kültéri rendszer:

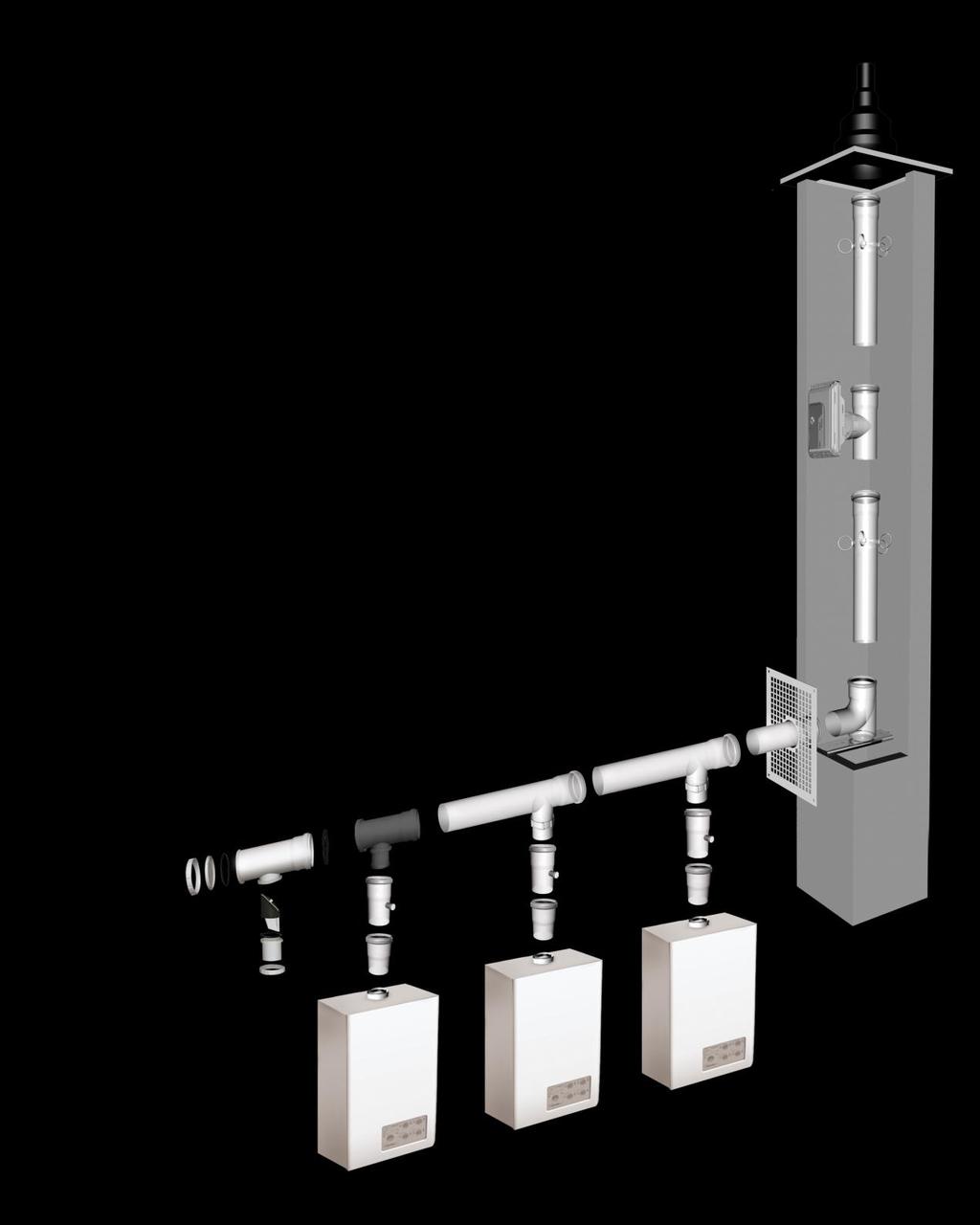

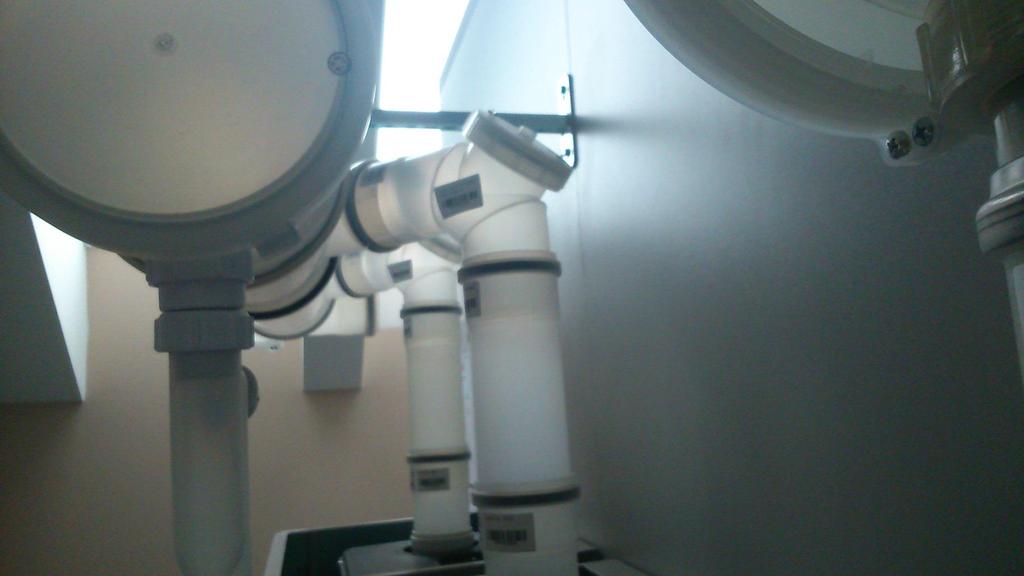

96 Kaszkád égéstermék elvezetés CAS Ø mm leágazás 45, 87 Ø mm leágazások 45 a 87 Beépített visszacsapó-szelepek Többféle megoldás (egymással háttal)

97 Visszaáramlás csappantyú beépítése Visszaáramlás biztosító : szifon

98 Visszaáramlás csappantyú beépítése

99 Visszaáramlás csappantyú beépítése Visszaáramlás biztosító függőleges beépítése:

100 Visszaáramlás csappantyú beépítése Visszaáramlás biztosító vízszintes beépítéssel:

101 Visszaáramlás csappantyú beépítése Visszaáramlás biztosító vízszintes beépítéssel:

102 Visszaáramlás csappantyú beépítése Visszaáramlás biztosító 45 -os beépítéssel:

103 Visszaáramlás csappantyú beépítése Visszaáramlás biztosító vízszintes beépítéssel: Visszaáramlás biztosítók nélkül! (A visszaáramlás biztosítókat a készülékek tartalmazzák!)

104 Kaszkád égéstermék elvezetés esetén gondoskodjon a kondenzátum elvezetésről! 1m3 gáz elégetésekor kb 2L víz keletkezik!

105 Kazánok becsatlakozása vízszintesen

106 Kazánok becsatlakozása vízszintesen

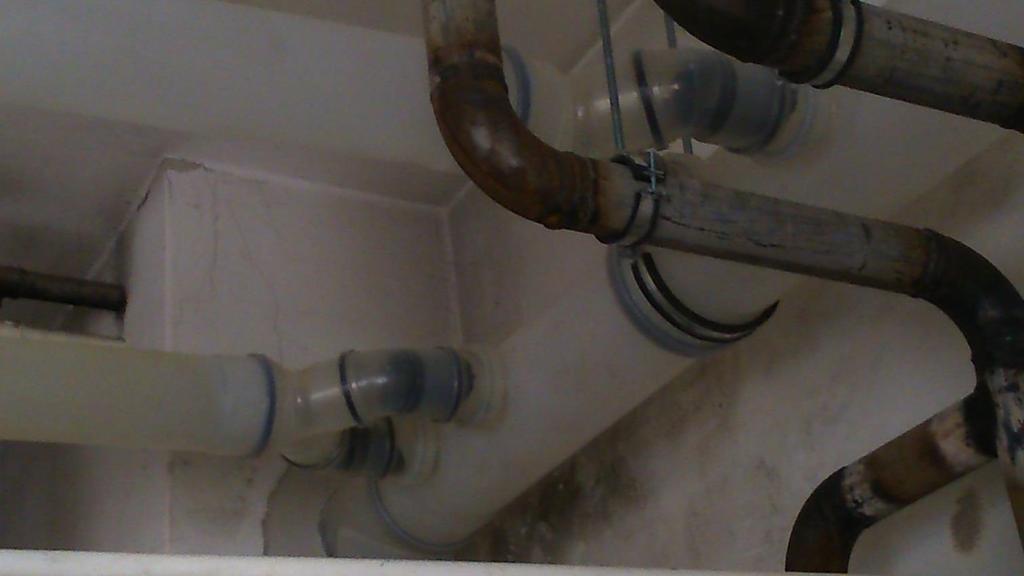

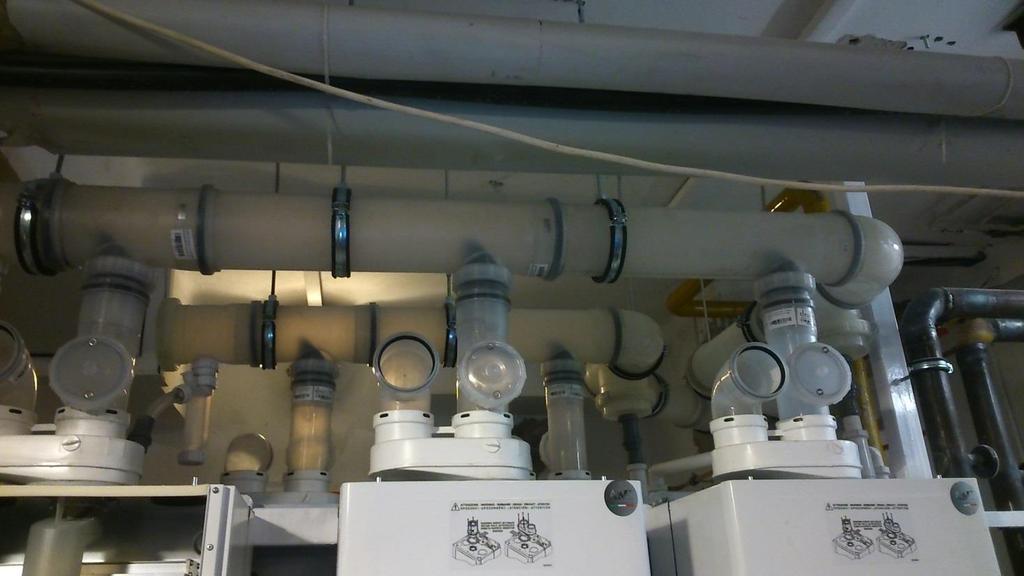

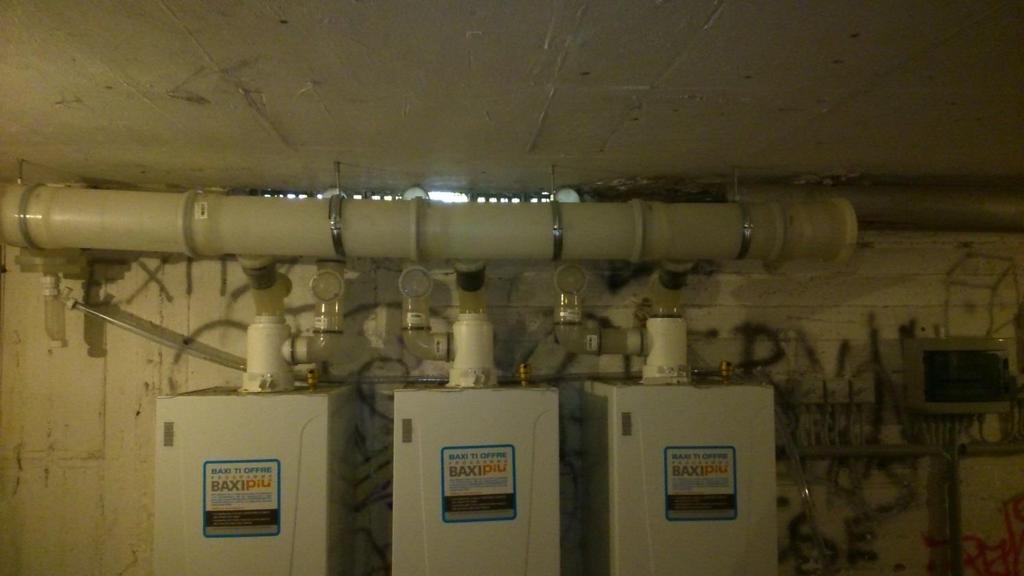

107 Kaszkád rendszerek beépítési hibái és azok következményei

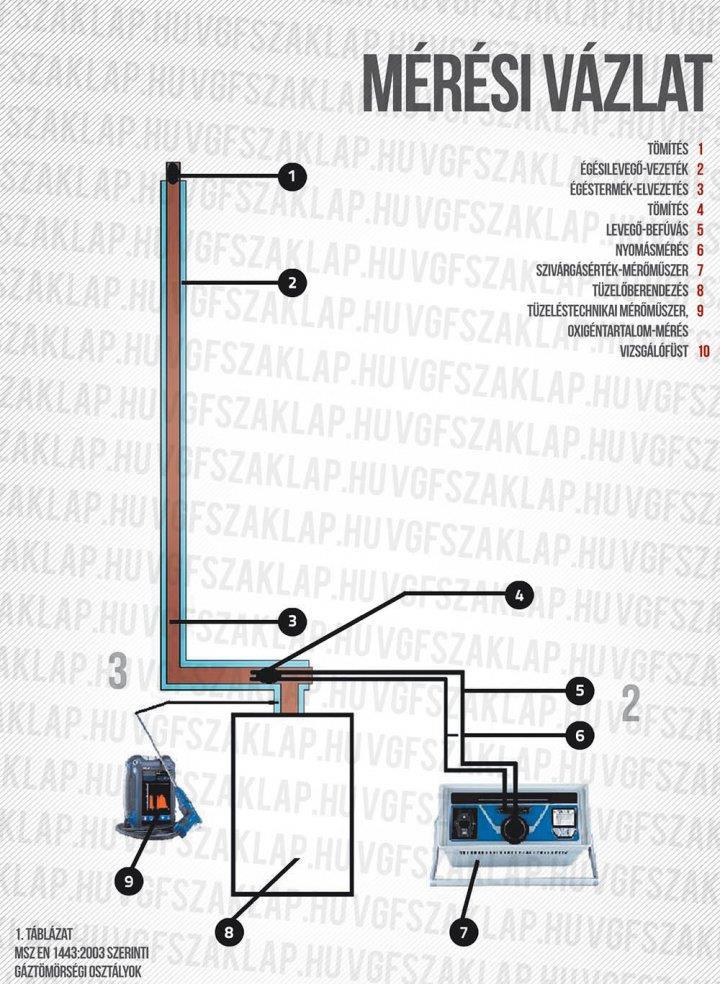

111 Nyomás-, és tömörségi próba Az égéstermék-elvezető berendezések tömörségét az első üzembe helyezés előtt, valamint utána négyévente kell ellenőrizni. Az égéstermék elvezetése a tetőhéjazat fölé vagy természetes huzat, illetve mesterséges elszívás hatására, vagy túlnyomással történik. A korszerű gáztüzelő berendezések esetén a tüzelőberendezésből kilépő égéstermék hőmérséklete olyan alacsony, hogy a kialakuló huzat, felhajtóerő nem elegendő az égéstermék elvezetésére, így ventilátor beépítésével kell pótolni a szükséges szállítónyomást, egyes, elektromos áramot termelő gáz- vagy dízelmotoroknál pedig a technológiából adódik az égéstermék nagy nyomással való elvezetése.

112 Nyomás-, és tömörségi próba Az égéstermék-elvezetők nyomáspróbája többféle módszerrel történhet, történik: 1. A természetes huzat vagy mesterséges szívás elvén működő és 2001 előtt létesített kémények esetében a hagyományos, úgy nevezett füstnyomáspróba elvégzésével lehet meggyőződni a járat meg-felelő tömörségéről.

113 Nyomás-, és tömörségi próba Lényege, hogy a nem üzemelő kémény járatának bekötéseit tömören lezárják, ledugózzák, majd az alsó tisztító-, ellenőrző nyíláson keresztül egy füstképző anyagot helyeznek el a járatba, mely erős szagú, jól látható (fehér, fekete, lila) színű füstöt képez, ami a kéményben a felhajtóerő hatására áramlik felfelé (szükség esetén egy kis újságpapírral, aprófával meg kell indítani a huzatot), telítve a járatot. Amikor a felső tisztító-, illetve ellenőrző nyílásnál a vizsgálófüst megjelenik, a járatot itt és az alsó tisztítónyílásnál is ledugózzák. Ezt követően a kéménytestet minden szinten, a teljes nyomvonalán körbejárva szemrevételezéssel és szagérzékeléssel kell meggyőződni arról, hogy a vizsgálófüst nem szivárgott-e ki a járatból, illetve nem szivárgott-e át a mellette lévő másik kémény- vagy szellőzőjáratba. Amennyiben a vizsgálófüst megjelenik a kéményen kívül is, úgy a járat füsttömörségét nem megfelelőnek kell minősíteni.

114 Nyomás-, és tömörségi próba 2. A 2001 után létesített vagy túlnyomásos elven működő égéstermékelvezető berendezések esetében az MSZ EN 1443:2003 szabvány (az alapszabvány 2001-ben jelent meg) előírásainak megfelelően kell vizsgálni az égéstermék-elvezetők járatainak tömörségét, azaz a megengedhető szivárgási értékét, az 1. táblázatban megadott gáztömörségi osztályok szivárgási értékeinek figyelembevételével.

115 Nyomás-, és tömörségi próba Huzatelven működő járat tömörségvizsálat Túlnyomásos cső a csőben rendszer tömörségvizsgálata A szivárgási értéket szorozni kell az égéstermék-elvezető berendezés járatának belső felületével, és így megkapjuk a legfeljebb még megengedhető szivárgási értéket, amit erre a célra kifejlesztett műszerekkel lehet és kell mérni.

116 Nyomás-, és tömörségi próba Az égéstermék-elvezető járatát az alsó és a felső tisztító-, ellenőrző nyílásoknál légtömören lezárjuk, majd a mérőműszert beindítva kialakul a járatban a beállított és szükséges vizsgálati nyomás. A vizsgáló műszer a szükséges levegő-utánpótlással tarja a vizsgálati nyomást, amit kijelez. A vizsgálati nyomás fenntartásához szükséges levegőmennyiséget kell összehasonlítani a szivárgási érték és az égéstermék-elvezető berendezés járatának belső felületével számított megengedett szivárgási értékével. Amennyiben a mért érték a magasabb, úgy a járat tömörsége, szivárgási értéke nem megfelelő.

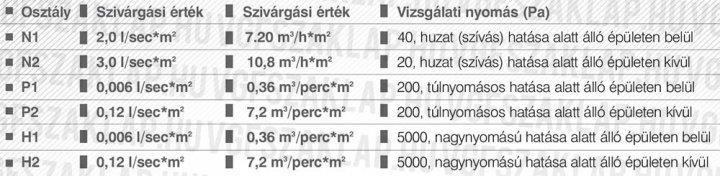

117 Nyomás-, és tömörségi próba 3. A koaxiális, azaz cső a csőben levegő füstgáz (LAS rendszerek) esetén, azaz amikor az égéstermék-vezetéket körbeveszi az égési levegőt szállító vezeték, vizsgálható a tömörség az előzőktől eltérő módon is a négyévenkénti előírt vizsgálatok alkalmával. Ilyen esetekben a tüzelőberendezés maximális teljesítménye mellett való üzemeltetés közben az égésilevegő-bevezetőben közvetlenül a tüzelőberendezésbe való belépés előtt mérjük a levegő oxigéntartalmát, illetve az oxigéntartalom csökkenését a külső, beszívott levegő oxigéntartalmához viszonyítva. Ha tehát a külső térből beszívott levegő oxigéntartalmához képest a tüzelőberendezésbe való belépés előtti mérőpontnál nem csökken 0,4 térfogatszázaléknál többet az égési levegő oxigéntartalma, akkor megfelelőnek kell minősíteni az égéstermék-elvezető berendezés járatának a tömörségét.

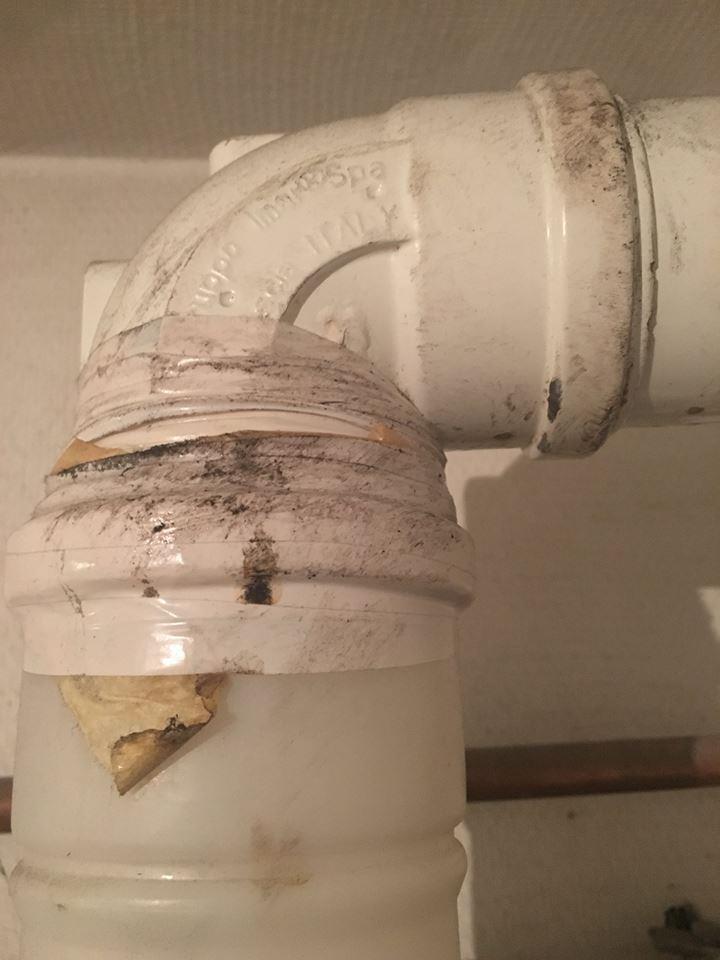

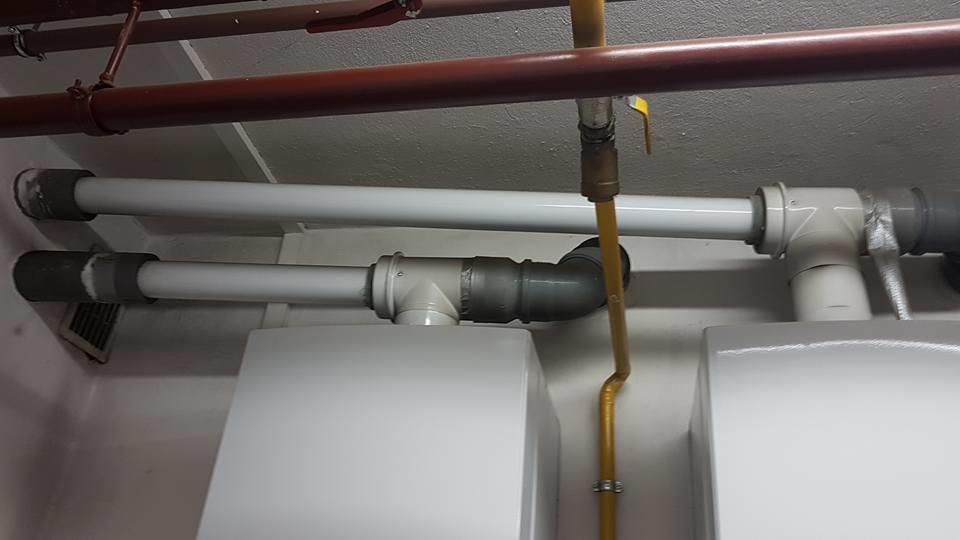

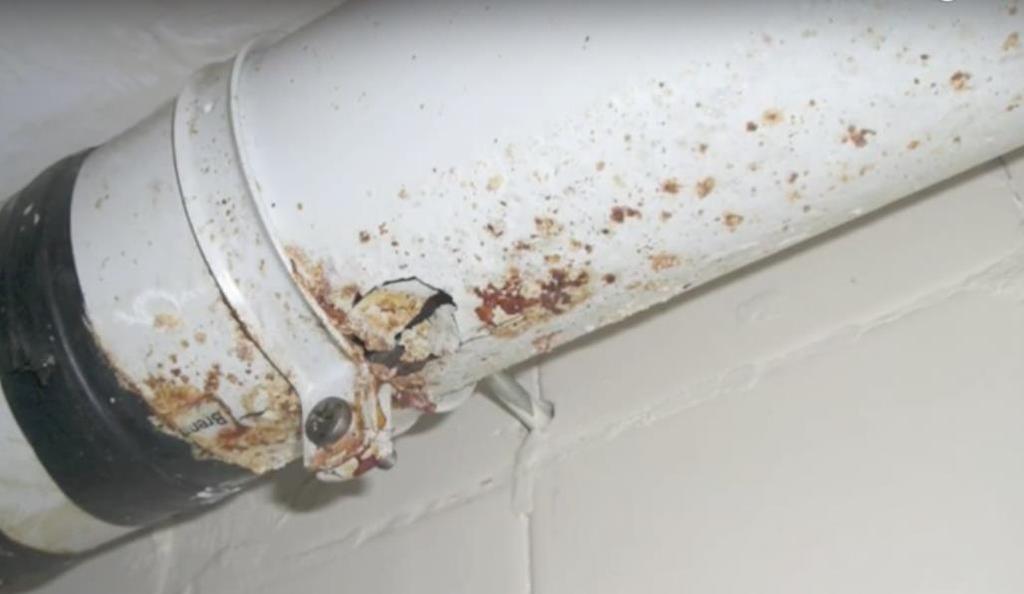

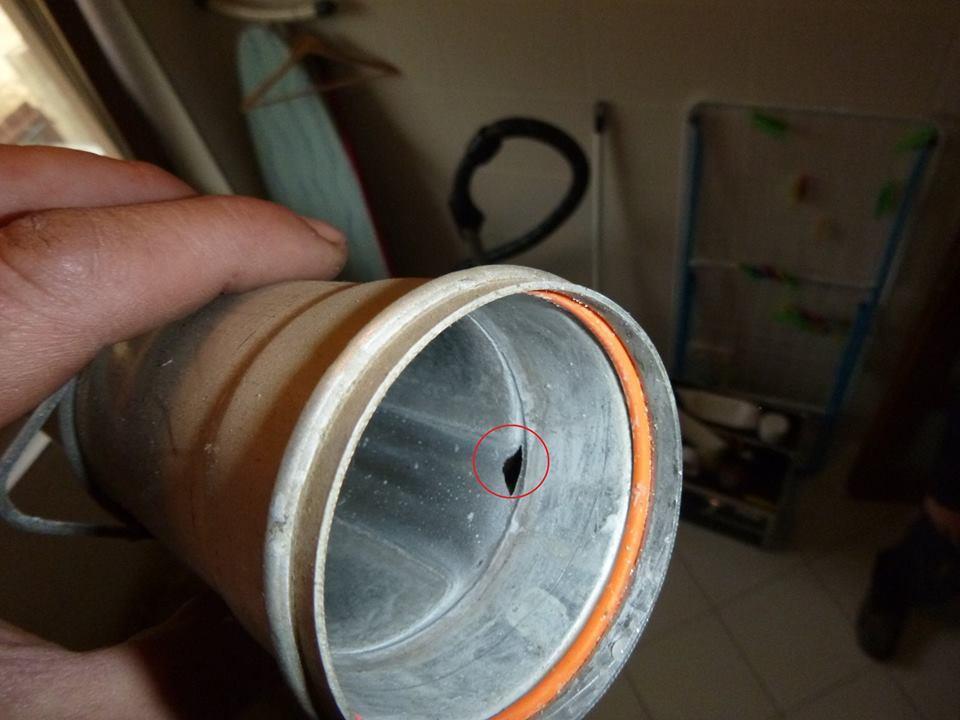

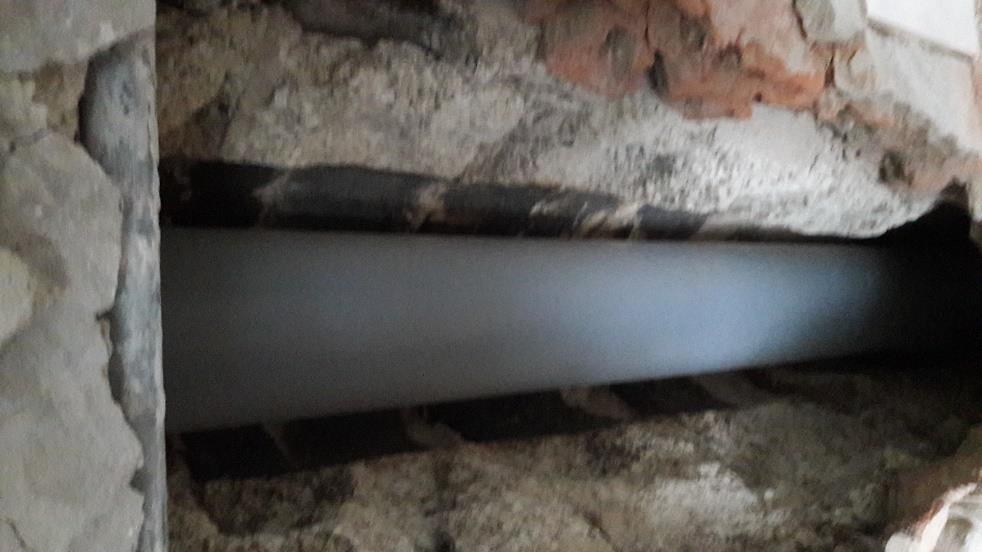

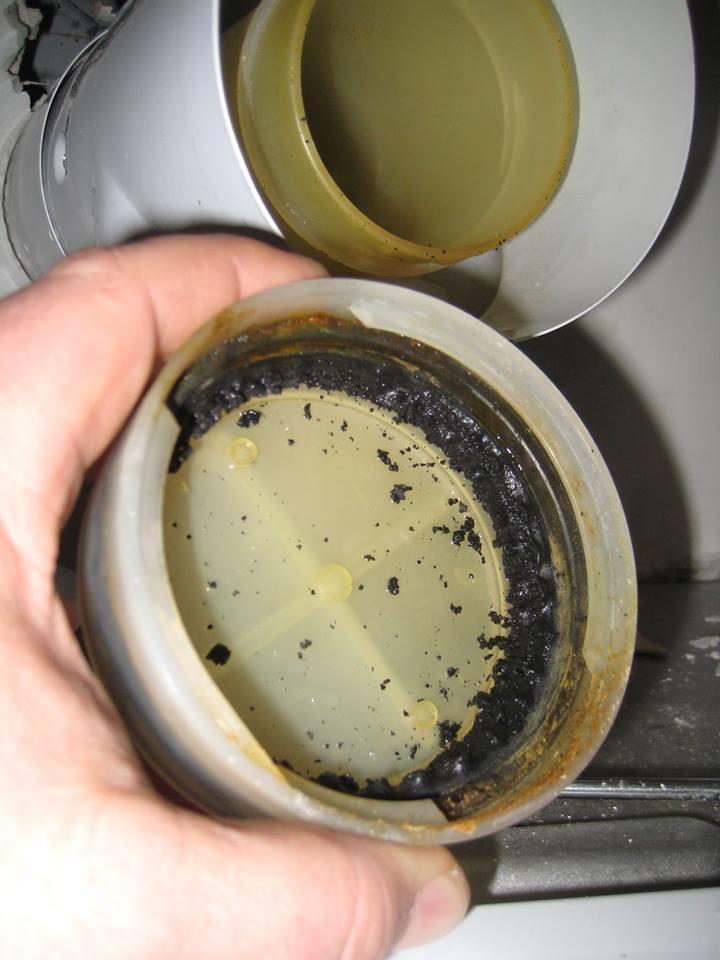

118 Nem Megfelelő Tömítés

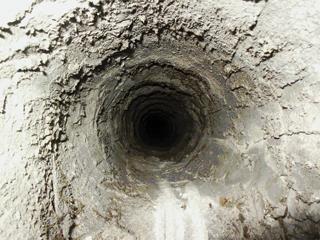

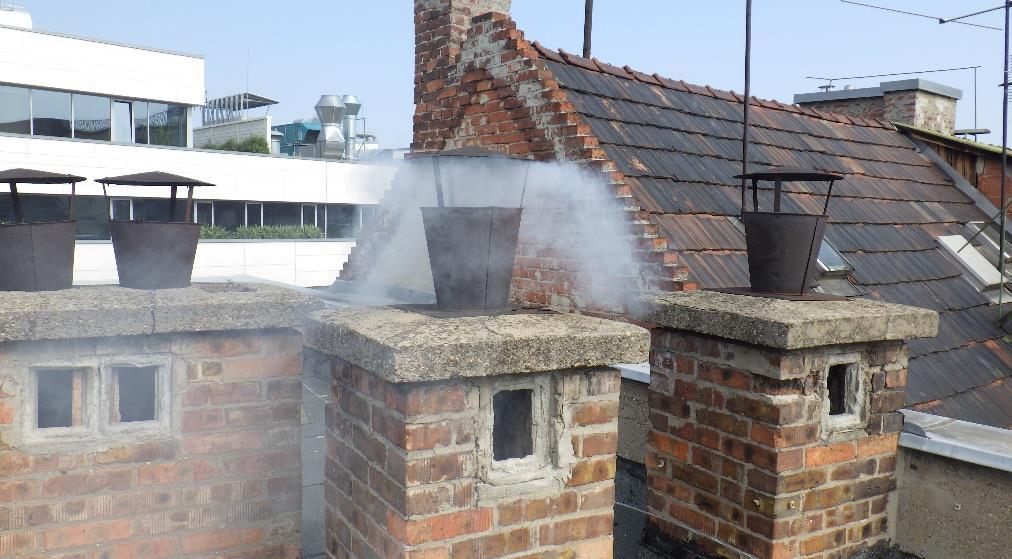

119 GYŰJTŐKÉMÉNYEK Termofor (gyűjtő) kémények: Olyan függőleges akna, amely több szintről gyűjti össze, illetve vezeti el az égésterméket. A kémények felfelé bővülő, kör alakú beton elemekből állnak. Kezdetben szilárd tüzelésű, nyílt égés térű készülékeket lehetet csatlakoztatni. Forrás: Macskásy Árpád-Központi fűtés (1975)

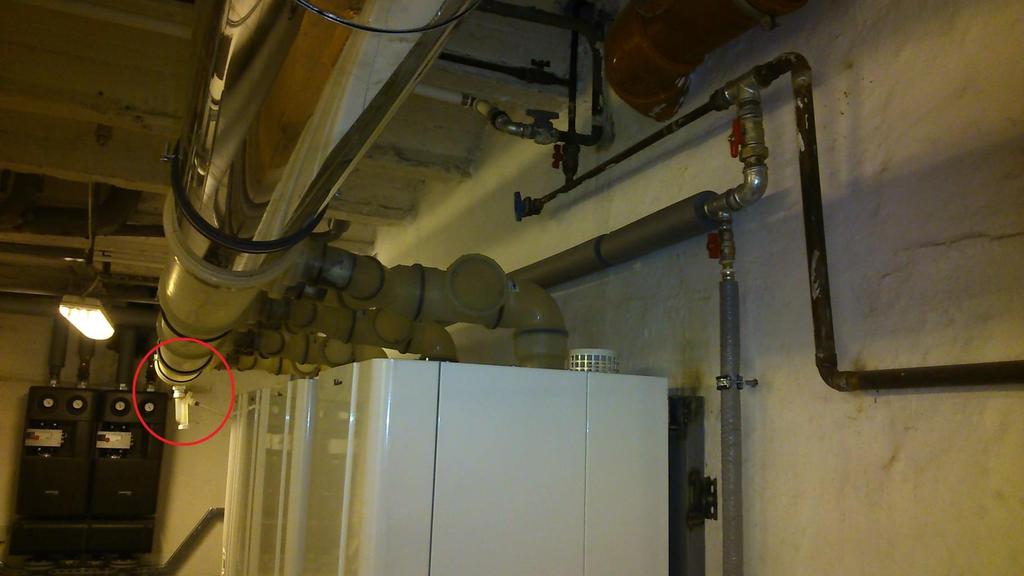

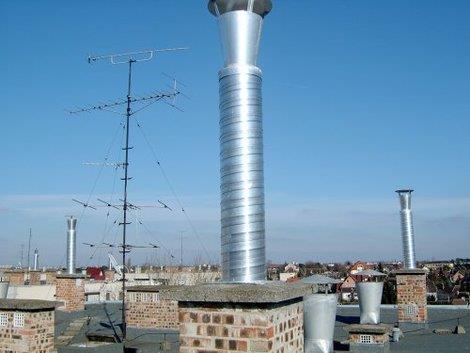

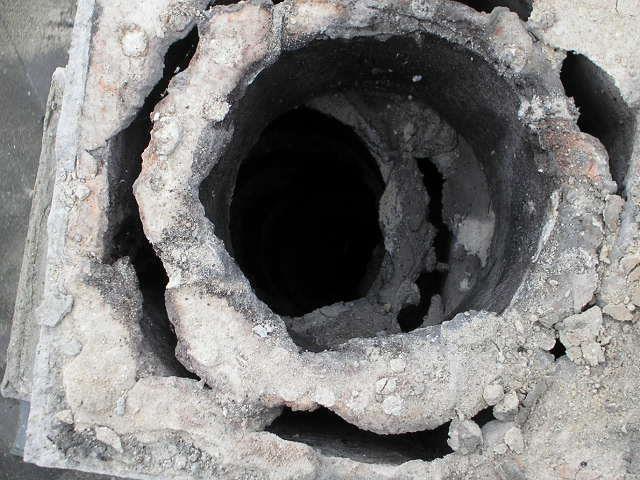

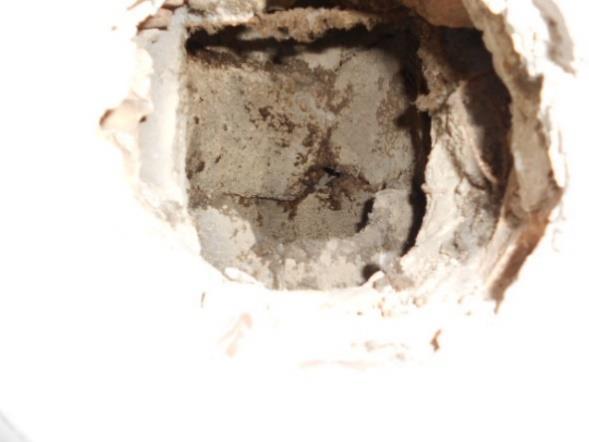

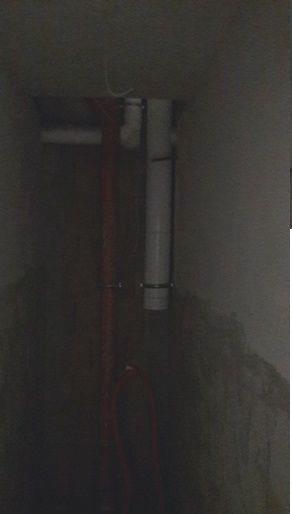

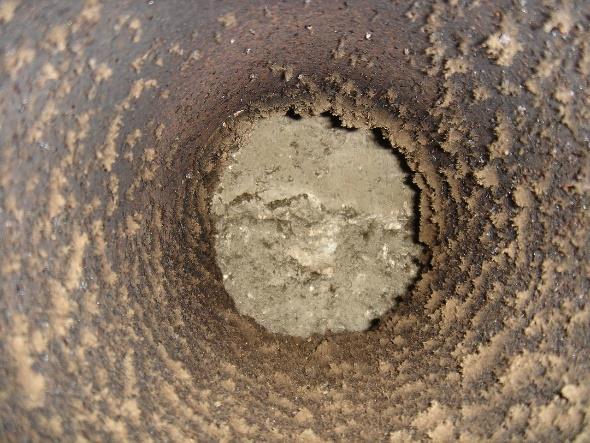

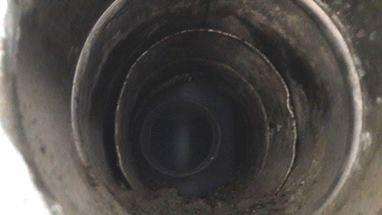

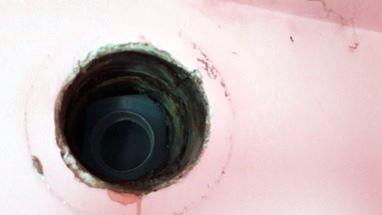

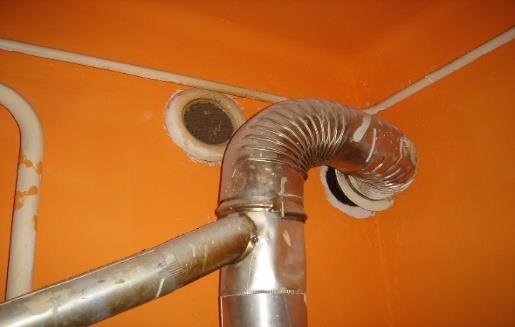

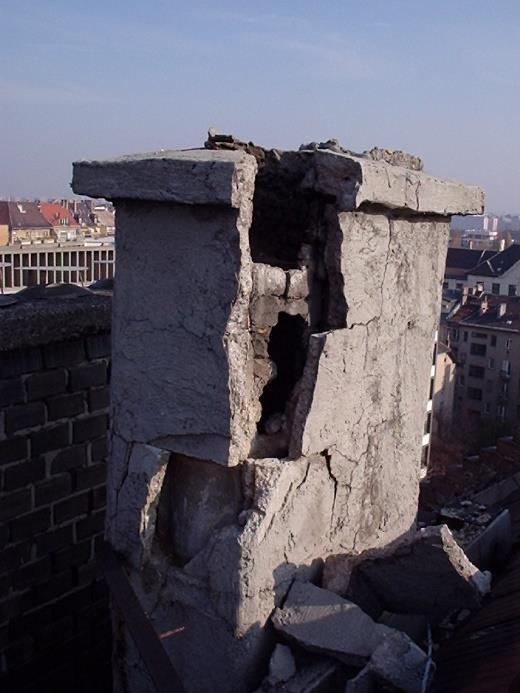

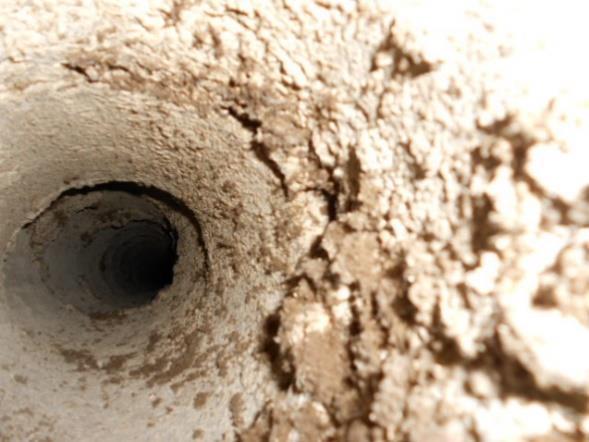

120 GYŰJTŐKÉMÉNYEK-JELENLEGI ÁLLAPOTOK

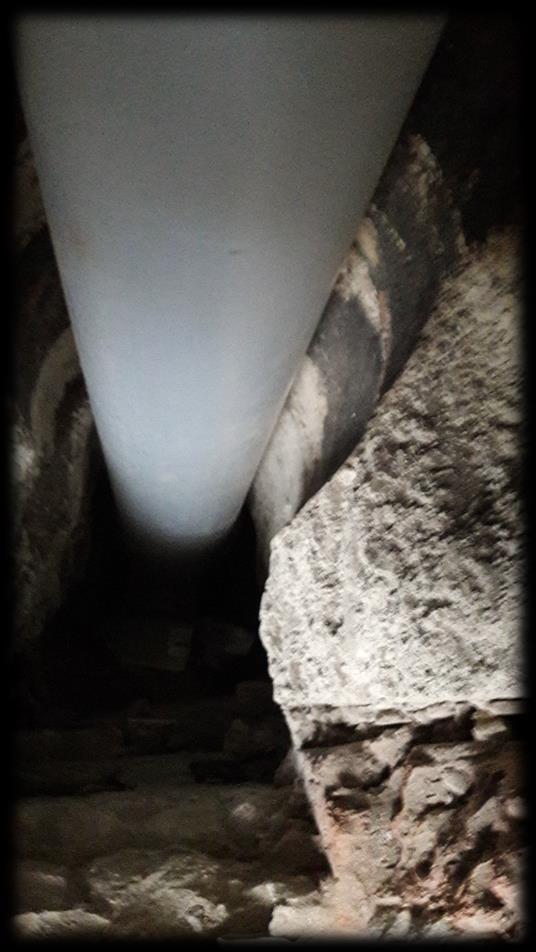

121 GYŰJTŐKÉMÉNYEK-KIALAKÍTÁSI MEGOLDÁSOK Var. 1 - a meglevő kémény behúzása PPH csővel Ø80-315mm - kéménycsatlakozása Ø60-250mm Var a meglevő kémény behúzása PPH csővel égés-levegő-bevezetés külső homlokzatról (ugyanaz a külső homlokzatról)

122 GYŰJTŐKÉMÉNYEK-KIALAKÍTÁSI MEGOLDÁSOK Var. 3 koncentrikus kémény építése épületen belül Ø80/ /300mm - kéménycsatlakozása Ø60/100 és 80/125mm

123 GYŰJTŐKÉMÉNYEK-KIALAKÍTÁSI MEGOLDÁSOK Kültéri szerelt koncentrikus kéményrendszer

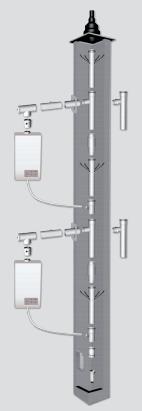

124 GYŰJTŐKÉMÉNYEK-KIALAKÍTÁSI MEGOLDÁSOK Kötelező kazánonként beépíteni visszacsapó-szelepet

125 GYŰJTŐKÉMÉNYEK-KIALAKÍTÁSI MEGOLDÁSOK Milyen készülékek csatlakoztatható rá?

126 GYŰJTŐKÉMÉNYEK-KIALAKÍTÁSI MEGOLDÁSOK Szétválasztott gyűjtőkémény

127 GYŰJTŐKÉMÉNYEK-KIALAKÍTÁSI MEGOLDÁSOK Koncentrikus gyűjtőkémény

128 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése MSZ EN : Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezési eljárása egy-(2002. dec.), több (2003.máj.) tüzelőberendezések esetén (2.rész). MSZ EN : Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezési eljárása egy tüzelőberendezéssel rendelkező égéstermék-elvezető berendezések méretezésére szolgáló táblázatok és diagramok kidolgozására (2005. október). MSZ 845:2012: Égéstermék-elvezető berendezések tervezése, kivitelezése és ellenőrzése (2012. május).

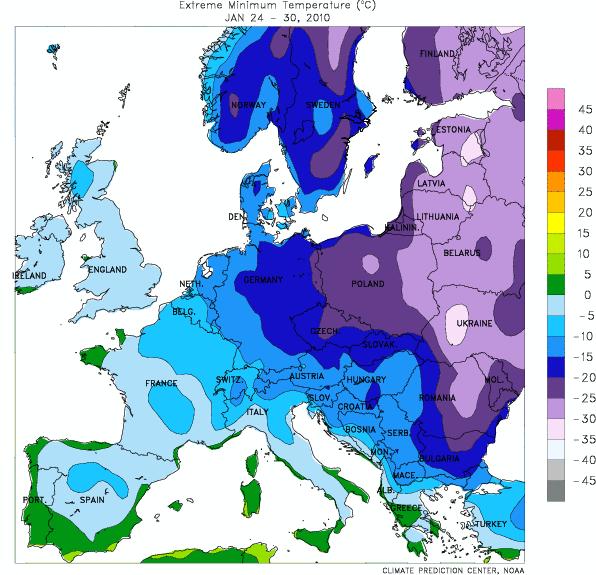

129 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése

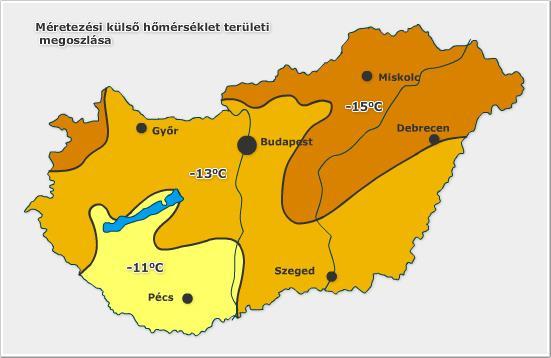

130 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése

131 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Tervezői szoftverek segítségével:

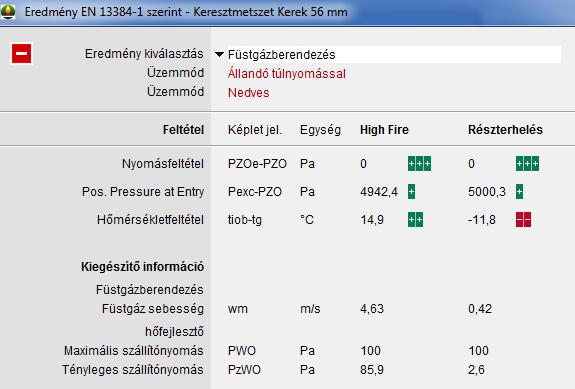

132 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Gyári égéstermék adatok összehasonlítása számítással kapott eredményekkel Gyári elvezetési hosszok tévesek is lehetnek! Nincs vagy nem minden gyártó adja meg, hogy merev falú-, vagy flexibilis csőre vonatkozik a vezetési hossz!

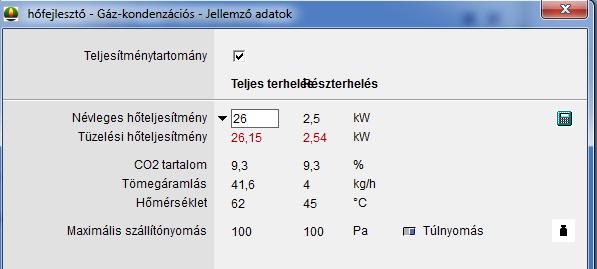

133 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése 1.példa: Adatok: -Olasz gyártmányú kazán,

134 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Adatok: Csak FŰTÉS!

135 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Égéstermék elvezető rendszer kiválasztása: Almeva LIK rendszer 60/100 pph/pph

136 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Kémény magassága: 12m (készülék gyári adata)

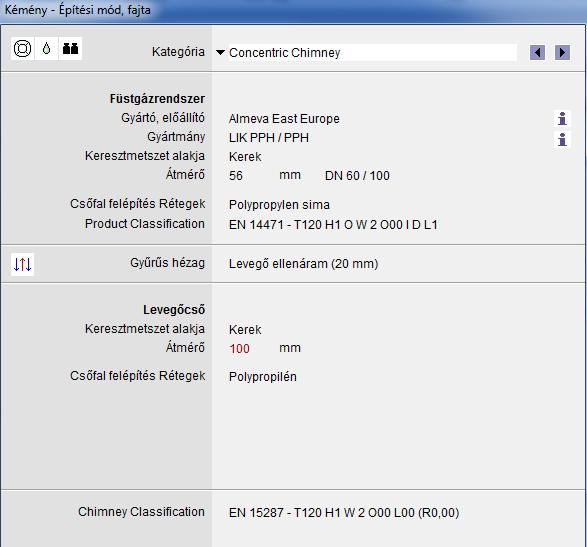

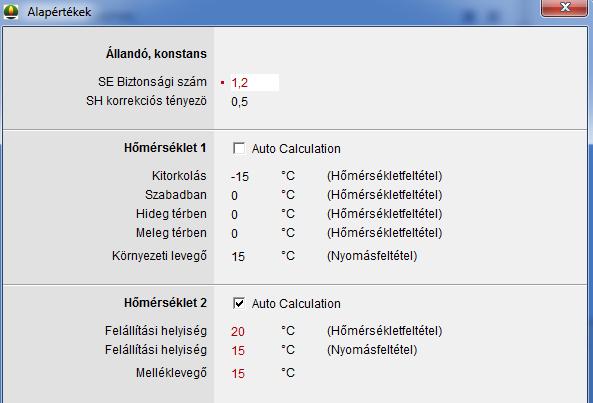

137 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Egyéb paraméterek megadása:

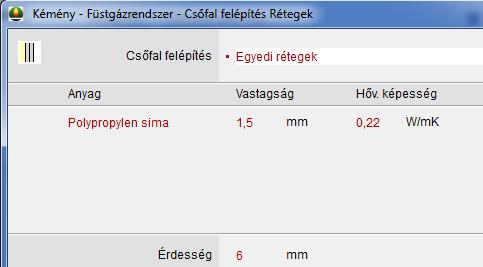

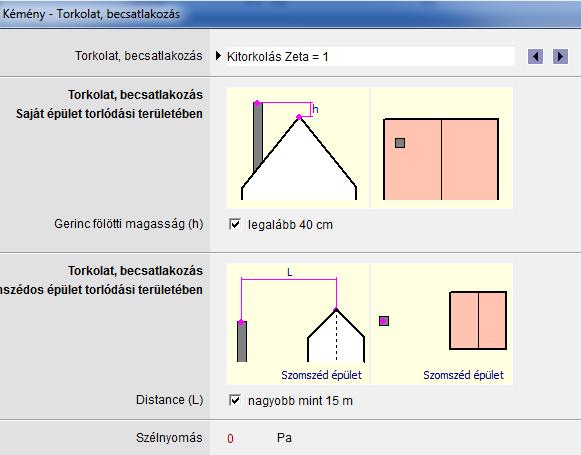

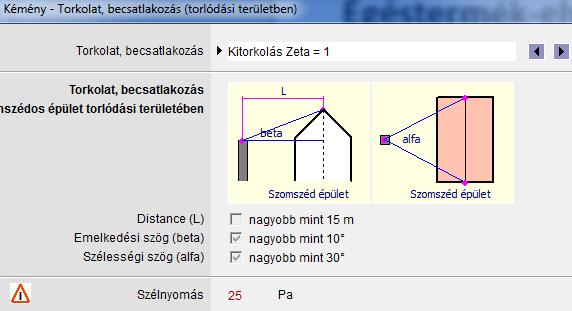

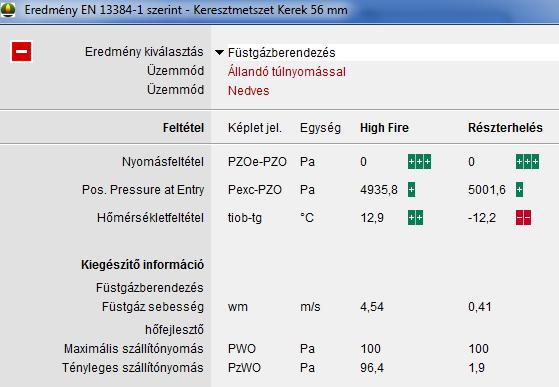

138 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Kitorkolással kapcsolatos adatok megadása:

139 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Eredmény:

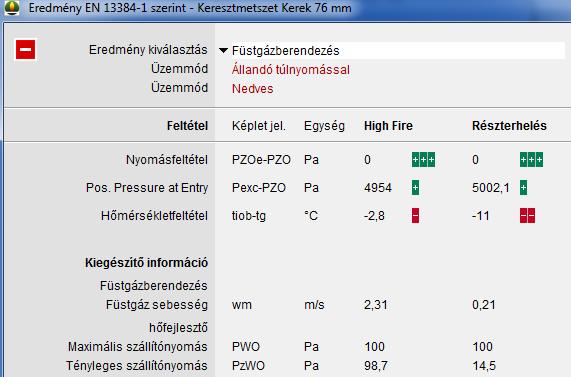

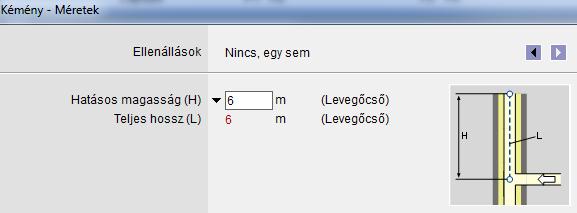

140 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Hatásos magasság csökkentése esetén: Gyári adat 12m!

141 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Ténylegesen mennyit tud a készülék? Határ eset!

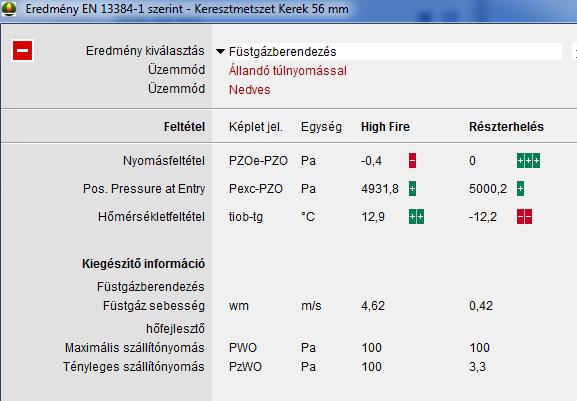

142 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Fűtés és HMV előállítással!

143 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Hatásos magasság: 5m

144 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Csökkentsük a hatásos magasságot 4m-re.

145 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése 2.példa Adatok: Ugyan azok az alap adatok csak DN 80/125 (ALMEVA LIK pph/pph rendszer) rendszerre vonatkoztatva és csak FŰTÉSRE!

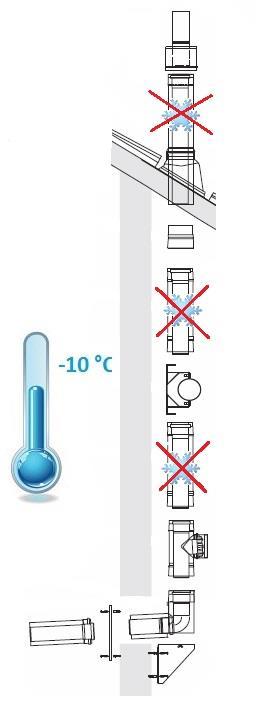

146 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Kémény magassága: 26m (készülék gyári adata) Fagyás veszély!

147 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Csökkentsük a hatásos magasságot 19m-re. Gyári adat 26m!

148 Fűtés és HMV előállítással! Hatásos magasság 19m. Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése

149 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése 3. példa: osztott rendszer Adatok: Anyaga: ALMEVA STARR DN80 rendszer (égéstermék és égési levegő is!), Összekötő szakasz részei: Indító idom (gyári), szétválasztó idom, ellenőrzős 87 -os könyök idom, 1m cső Kémény szakasz részei (függőleges): Talpas bekötő könyök és 60m cső (gyári adat szerint) Égési levegő bevezetés részei: ellenőrzős 87 -os könyök idom, 2m cső

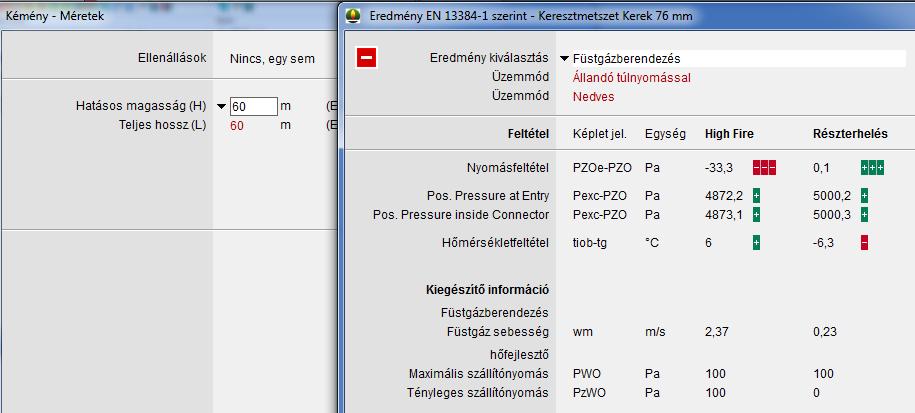

150 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Kémény magassága: 60m (készülék gyári adata)

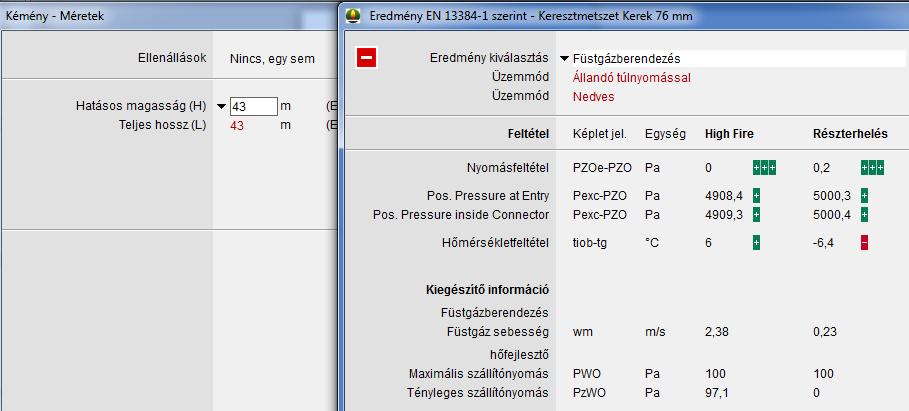

151 Égéstermék-elvezető berendezések hő-, és Hatásos magasság csökkentése áramlástechnikai méretezése Gyári adat 60m!

152 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Összesítés más gyártók adatainak figyelembevételével: 80/80 osztott Füstgáz 60/10080/125 rendszer Teljesítmény ventilátor nyomás Gyári elvezetési hosszak 60/10080/125 80/80 osztott rendszer Számított értékek Csak FŰTÉS! 60/100 80/125 80/80 osztott rendszer Számított értékek HMV előállítással! (51) (46) 25, , , ,

153 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Flexibilis rendszerek számítása esetén: - cső érdessége (gyártó függő)! pl. 6 (merev falú esetén 1)

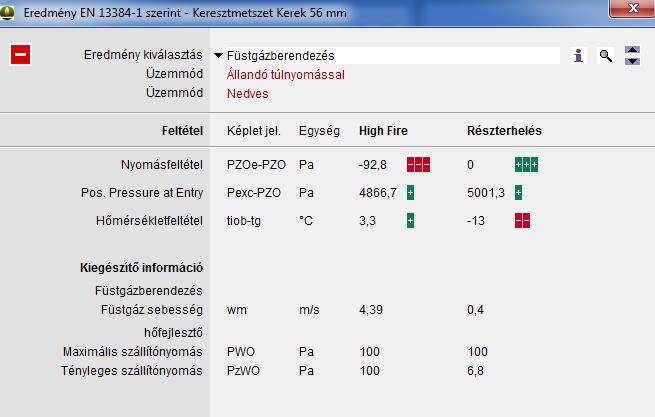

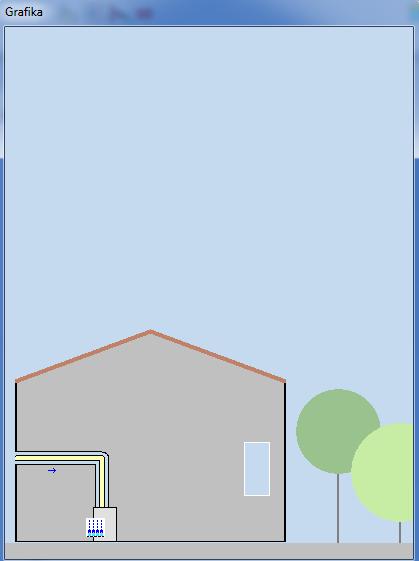

154 Égéstermék-elvezető berendezések hő-, és áramlástechnikai méretezése Parapetes elvezetés esetén:

155 Köszönöm figyelmüket!
