FŰTŐFILM TELEPÍTÉSI ÉS HASZNÁLATI ÚTMUTATÓ

Átírás

1 FŰTŐFILM TELEPÍTÉSI ÉS HASZNÁLATI ÚTMUTATÓ

2 Tartalom Balesetvédelmi Tájékoztató 1. Általános Információ tartalma Biztonsági iránymutatás.3 2. Felhasználási, alkalmazási módok Fűtés megtervezése Telepítés a) Telepítés lépései aljzatbetonba vagy melegburkolat alá b) Telepítés lépései falba vagy állmenyeztebe...10 A fűtőfilm telepítés rétegrendjei 12 Amper áramfelvétel felett Telepítés villamos lépései Üzembe helyezés Probléma megoldás Garancia

3 FONTOS BIZTONSÁGI FIGYELMEZTETÉS! Vigyázat: áramütés és elektromos tűz kialakulásának veszélye! A fűtőfilm rendszer szakszerűtlen telepítése személyi sérüléssel és anyagi károkkal is járó áramütést és elektromos tüzet okozhat. Saját érdekében gondosan olvassa el a mellékelt tájékoztatót! Kizárólag elektromos padlófűtések vezérlésére alkalmas dupla szenzoros termosztátot használjon. A termék telepítését bízza olyan elektromos szakemberre, aki tisztában van a rendszer helyes méretezésével, telepítésével, üzembe helyezésével és működtetésével, valamint ismeri a padlófűtési rendszerek sajátosságait. A telepítés kizárólag a helyi törvényi rendelkezések betartása mellett végezhető. Amennyiben nincs tisztában a vonatkozó rendelkezésekkel bízza a telepítést szakemberre. A fűtőfilm sérülten nem telepíthető / burkolható. Tilos a sérült rendszer házilagos javítása, átalakítása. 2

4 1. ÁLTALÁNOS INFORMÁCIÓ 1.1 HASZNÁLATI ÚTMUTATÓ TARTALMA Ez az útmutató ismerteti az elektromos padlófűtő rendszer felépítését, a tervezés menetét és a telepítés menetét. Fontos, hogy figyelmesen elolvassa ezt az útmutatót és kiválasztott termosztát használati útmutatóját telepítés előtt. További tájékoztatásért bátran keresse kollégánkat: Solar Konstrukt Kft., tel: , , BIZTONSÁGI IRÁNYMUTATÁS Egy elektromos fűtőrendszer megbízhatósága és biztonságossága az előzetes tervezéstől, a kivitelezéstől és az üzembe helyezés előtti ellenőrzéstől függ. A helytelen telepítés kárt okozhat a fűtőfóliában vagy a rendszer egyéb tartozékaiban. Az útmutató figyelmeztetéseinek komolyan vétele és a leírások követése elengedhetetlen egy jól működő rendszer létrehozásához. FONTOS: - Olvassa el a laminált padló vagy parketta leírását, hogy alkalmazható-e fűtött felület takarására. - A telepítést kizárólag szakképzett személy végezheti el, a vonatkozó szabványokkal összhangban. - Ne telepítse nyirkos, nedves helyre. - Ne gyűrje meg a fűtőfilmet és ne lépjen rá, vagy dobjon rá éles vagy nehéz tárgyat., - Soha ne telepítse a fűtőfilmet átfedéssel. - Ne telepítsen a padló alá más vezetékeket a fűtőfilm tápvezetékein kívül. - Ne telepítsen nulla foknál alacsonyabb hőmérsékletnél. - Meleg vizes csövektől, kandallótól, kéménytől minimum 15 cm-re kell telepíteni. - Ne tegyen hőszigetelő anyagot a fűtőfilm fölé. 3

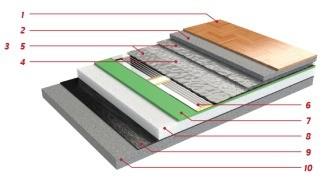

5 2. FELHASZNÁLÁSI, ALKALMAZÁSI MÓDOK Padlófűtés: A legnépszerűbb és legelterjedtebb felületfűtési mód. A padlófűtéssel ellátott helyiségben a meleg a 2129 C körüli padlóról sugárzik felfelé, kellemes és egyenletes hőmérsékletet biztosítva az adott helyiségben. Telepítés közvetlenül melegburkolat alá Telepítés aljzat betonba 1. Meleg burkolat (pl: laminált padló) 1. Választott tetszőleges burkolat 2. PE párazáró fólia (0,2mm) 2. Aljzatbeton (5 cm) 3. Fűtőfilm (0,338mm) 3. PE párazáró fólia (0,2 mm) 4. XPS szigetelőréteg (5 mm) 4. Védőháló (4mm) 5. Hőszigetelt aljzat beton 5. PE párazáró fólia (0,2 mm) 6. Fűtőfilm (0,38 mm) 7. XPS szigetelőréteg (5 mm) 8. Lépésálló hőszigetelés (5-20 cm) 9. Bitumenes vízszigetelés 10. Szerelőbeton 4

6 Fal-, és mennyezetfűtés: A fűtőfilm telepíthető falra, illetve mennyezetre is. Mindkét esetben gipszkarton szerkezetben kerül elhelyezésre. Mennyezet esetében ez egy gipszkarton álmennyezetet jelent Fal fűtés esetében kérdéses, hogy van-e elegendő felület a fűtéshez. Itt figyelembe kell venni a nagyobb bútorok, szekrények elhelyezését, amik eltakarhatják a fűtőfelületet, rontva annak hatásfokát. Illetve későbbiekben polc, kép felrakása nagyobb elővigyázatosságot követelhet meg. Éppen ezért a falfűtést jellemzően csak kiegészítő fűtésként használjuk. Telepítés gipszkarton álmennyezetbe 1.Födémszerkezet 2.Kőzetgyapot (10-20 cm) 3.Fűtőfilm (0,4 mm) 4.Gipszkarton lap (12,5 mm) 5

7 3. FŰTÉS MEGTERVEZÉSE 1. lépés: A fűteni kívánt terület felmérése Határozza meg a betelepítendő területet. Ez a terület a padló azon részeit jelenti, ahol nem helyeznek majd el beépített bútorokat vagy berendezéseket a későbbiekben. Falba történő telepítésnél az a lényeges, hogy csak azokra a részekre tervezzünk fűtőfilmet, amit nem takar majd szekrény, vagy olyan berendezés, amely nagy felületen szorosan a falnak támaszkodik. Ha a megfelelő levegőréteg biztosítása nélkül helyezünk el bútorokat a fűtőfilm fölé (pl.: földre fektetett matrac) az könnyen a fűtőfilm túlmelegedéséhez és a fűtési teljesítmény leromlásához vezethet. Mérje meg ennek a területnek a nagyságát. Általában ez a terület teljes alapterület körülbelül 70%-a. 2. lépés: Tápfeszültség meghatározása A fűtőfilm kiválasztása során ellenőrzendő, hogy a fűtőfilm tápfeszültsége 230 V váltó vagy 24 VDC egyenfeszültség. 3. lépés: Típus kiválasztása A rendelkezésre álló hely figyelembevételével határozza meg, hogy milyen szélességű ( cm) és milyen teljesítményű filmet kíván kiválasztani. Excel Premium Carbon Heating Film Termék neve Modell Szélesség EX303 EX305 EX305 EX305 EX cm 100 cm 100 cm 30 cm 50 cm 50 cm 50 cm EX310 EX303DC Teljesítmény/m2 220 W 130 W 160 W 220 W 130 W 160 W 190 W Teljesítmény/fm 85 W 65 W 80 W 110 W 130 W 160 W 75 W Feszültség 230 V 230 V 230 V 230 V 230 V 230 V 12 VDC 6

8 4. lépés: Készítse el a tervet Határozza meg az optimális fűtőfilm kiosztást a fűtendő területen. Jelölje ki a termosztát helyét, majd onnan indulva rajzolja meg a telepítendő fűtőfilm elhelyezkedését. A termosztáthoz 2,5 m-es tápvezeték csatlakozik, valamint az érzékelő 3 m-es vezetéke. Fontos! Az előre meghatározott kiosztás szerint kell telepíteni a fűtőfilmet, hogy elérjük a kívánt melegítési hatást és elkerüljük a hidegfoltok kialakulását. 7

9 4. TELEPÍTÉS A telepítéshez a következő eszközökre lesz szüksége: Olló Éles kés Vezetékcsupaszító Mérőszalag Speciális nyomószerszám / lapos fogó Csavarhúzó Multiméter Továbbá, szüksége lesz minden egyéb eszközre vagy anyagra, amit a padló és a fűtőfilm igényel A) TELEPÍTÉS LÉPÉSEI ALJZATBETONBA VAGY MELEG BURKOLAT ALÁ 1. lépés: Tervezze meg az elrendezést Készítsen egy vázlatrajzot a szobáról, beleértve a bútorokat, WC-kagylót, mosdó kagylót, tusolót, fürdőkádat. Jelölje a méreteket, hogy megkapja a fűtőterület nagyságát és a termosztát pontos helyét. Fontos! A garancia érvényesítéséhez és az esetleges hibák elemzéséhez és elhárításához javasoljuk, hogy készítsen képeket a telepítésről. 2. lépés: Telepítési terület megtisztítása Gondosan távolítson el minden kitüremkedés és port, valamint folyadékot az adott felületről, amelyre a fűtőfilmet telepíti. 8

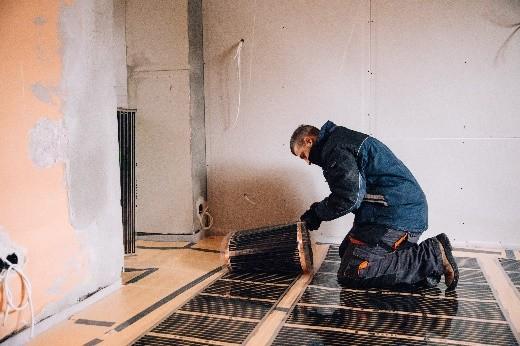

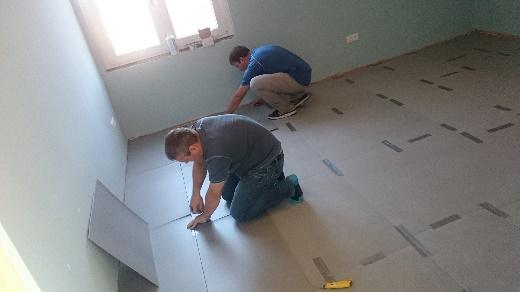

10 3. lépés: XPS szigetelőréteg leterítése Bizonyosodjon meg róla, hogy a szigetelőlapok alkalmasak fűtőfilmmel való használatra. A szigetelőlapokat helyezze le szorosan egymás mellé. Miután a lapokat résmentesen egymás mellé fektette széleit ragassza le ragszalaggal. Aljzatbetonba való telepítésnél az XPS réteget megelőzi egy lépésálló hőszigetelés és egy vízzáró fólia réteg. 4. lépés: Méretre vágás A pontosan kimért, ellenőrzött hosszúságú fűtőfilmet a 25 cm-ként szaggatott vonallal megjelölt részen vágja el. 5. lépés: Fűtőfilm lefektetése A filmeket 2-4 cm-es távolság kihagyásával kell telepíteni. Semmiféle képpen ne fektesse le a filmeket átfedéssel! A falaktól 10 cm távolságot kell tartani. Lefektetés közben ragszalaggal rögzítse a darabokat. 6. lépés: Villamos bekötés és párazáró fólia lefektetése A filmeket párazáró fóliával (min. 0,2 mm) kell lefedni, beton alá telepítés esetén dupla réteg párazáró fóliát kell lefektetni. Ezután lerakható a melegburkolat, illetve kiönthető a megfelelő betonréteg. A villamos bekötést a 4.2-es pont részletezi. 9

11 4.1. B) TELEPÍTÉS LÉPÉSEI FALBA VAGY ÁLMENNYEZETBE 1. lépés: Tervezze meg az elrendezést Fal esetében fali képeket, mennyezet esetében világító testeket stb. Jelölje a méreteket, hogy megkapja a fűtőterület nagyságát és a termosztát pontos helyét. Fontos! A garancia érvényesítéséhez és az esetleges hibák elemzéséhez és elhárításához javasoljuk, hogy készítsen képeket a telepítésről. 2. lépés: Telepítési terület megtisztítása Mennyezet vagy falfűtés esetében nincs XPS szigetelőre szükség, helyette a fűtőfilm mögé egy cm vastag kőzetgyapot réteg kerül. Alkalmazható néhány esetben hőtükrös szigetelés is a kőzetgyapot réteg után. 3. lépés: Méretre vágás A pontosan kimért, ellenőrzött hosszúságú fűtőfilmet a 25 cm-ként szaggatott vonallal megjelölt részen vágja el. 4. lépés: Fűtőfilm felragasztása A fűtőfilmeket párhuzamosan kell telepíteni a gipszkarton álmennyezet tartószerkezeteire. Semmi-képpen ne ragassza fel a filmeket átfedéssel! A falaktól 10 cm távolságot kell tartani. Felrakás közben ragasztószalag rögzítse a darabokat. 5. lépés: Villamos bekötés Lásd 4.2 pont. A villamos bekötést követően a gipszkarton lapok felhelyezése következik. 10

12 A fűtőfilm telepítés rétegrendjei 12 Amper áramfelvétel felett. (ilyen esetekben mágnes kapcsoló beépítése javasolt) Aljzatbeton alá Laminált padló alá Mennyezetbe 11

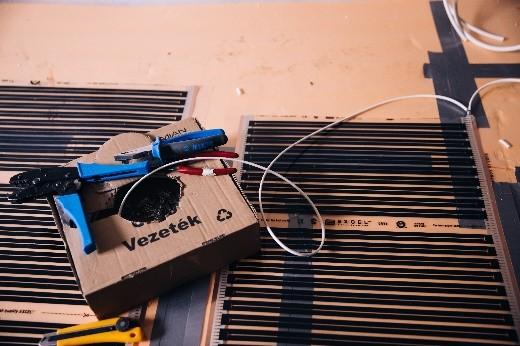

13 4.2 TELEPÍTÉS VILLAMOS LÉPÉSEI 1. lépés: Fűtőfilm villamos bekötése Figyelem! Ezt a szakaszát a telepítésnek csak képzett villanyszerelő végezheti. A filmeket párhuzamosan kell kötni, az alábbi ábra szerint. A csatlakozókat laposfogóval, vagy célszerszámmal szorosan a rézvezetőre kell nyomni. 12

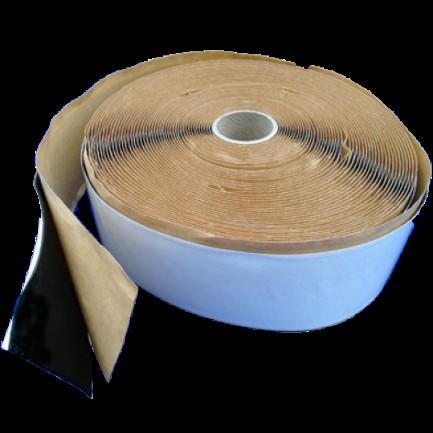

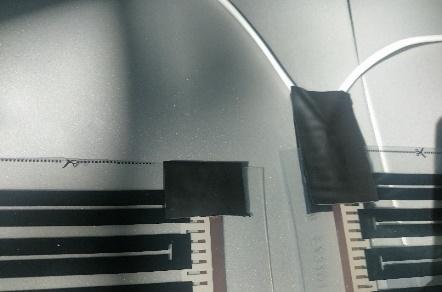

14 Ezt követően a megfelelő hosszúságúra vágott vezetékeket a csatlakozók aljába kell szorítani. A csatlakozóval ellátott és a szabadon hagyott végeket is le kell zárni bitumenes szigetelővel, ami vízhatlan és villamosan is szigetel. Amennyiben laminált padló burkolat lesz az adott helységben, a vezetékeket és a bitumenes szigetelő részeket érdemes belesüllyeszteni az XPS szigetelő lapba, hogy később ne sérüljön rendszer, illetve a burkolat is egyenletes maradjon. 13

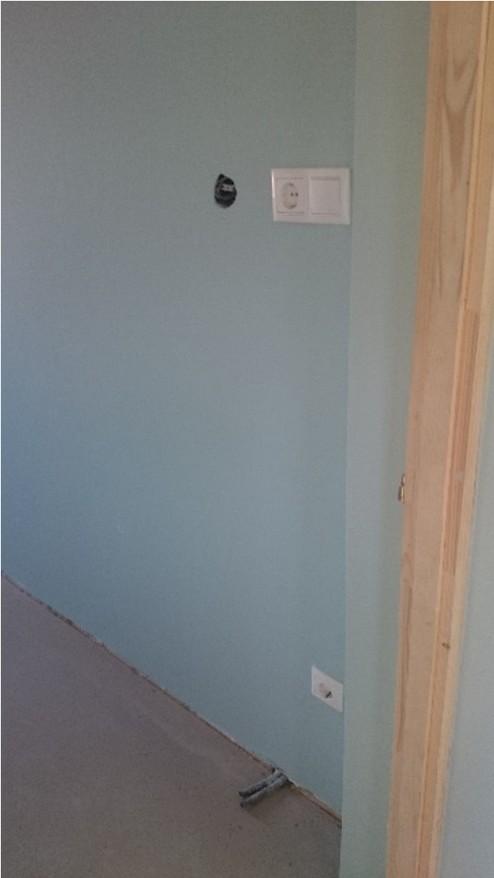

15 2. lépés: Termosztát telepítése A rendszerhez elengedhetetlen az olyan termosztát használata, amely rendelkezik két szenzorral. Egy, ami a szoba hőmérsékletét, ezt a termosztát szerelvény tartalmazza, és egy másik, ami a fűtőfilm hőmérsékletét méri. Ez kábelesen csatlakozik a termosztáthoz védőcsőben elvezetve, a szenzor érzékelőjét pedig a fűtőfilmhez kell rögzíteni. A védőcső kiállásai is a megfelelő rétegek felett kell, hogy legyenek a faltól 5-6 centis pipával. 14

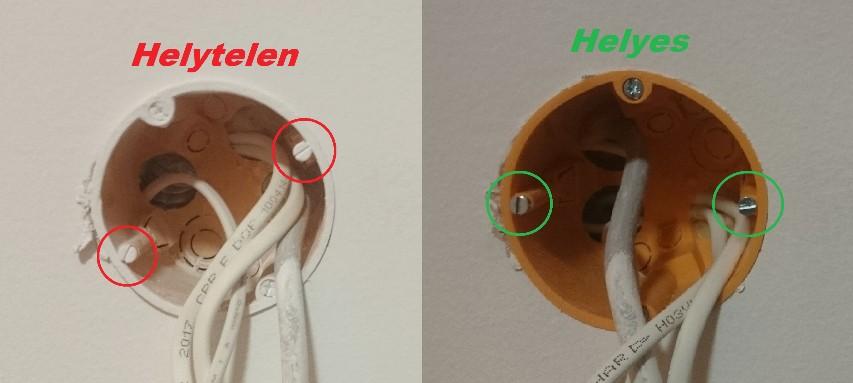

16 Mivel a termosztát csavarokkal rögzíthető, figyelni kell arra, hogy a szerelvénydoboz csavaraljzatai vízszintesen álljanak és a doboz is egyenes legyen, hogy a termosztátot is megfelelően lehessen rögzíteni. A termosztát nem sorolható más szerelvényekkel, így a termosztát dobozát távolabb kell elhelyezni. 15

17 3. lépés: Áramfelvétel és a termosztát szenzor mérése Végezze el a műveleteket a 5. Üzembe helyezés fejezetben leírtaknak megfelelően. 5. ÜZEMBEHELYEZÉS Fontos! A 10 éves garancia érvényesítéséhez szükséges, hogy elvégezze az alábbi vizsgálatokat. El kell végeznie az áram felvétel vizsgálatot, és a burkolat lefektetése előtt a próbaüzem idejéig meg kell figyelni a fűtőfilmeket. Illetve meg kell vizsgálni a termosztát padlóra telepített szenzorjának ellenállását. 5.1 ÁRAMFELVÉTEL MÉRÉSE 1. Állítsa a multimétert a telepítés nagyságának megfelelő áramérték határra. 2. Kösse sorba az árammérő fokozatba kapcsolt multimétert a fűtőfilm szakasszal és olvassa le a mért értéket. 3. Körülbelül fél A-t kell mérnie méterenként az 50 cm-es film esetében. A névleges áramértékek folyóméterenként: Típus Névleges áram folyóméterenként [A] ,35 2 0,28 2 0,56 EX303 infra fűtőfilm 220W/m 30 cm EX305 infra fűtőfilm 220W/m 50 cm EX310 infra fűtőfilm 220W/m 100 cm EX305 infra fűtőfilm 160W/m 50 cm EX305 infra fűtőfilm 130W/m 50 cm EX310 infra fűtőfilm 130W/m 100 cm Ha eltérő eredményt kap, keresse fel munkatársunkat. 16

18 6. PROBLÉMA MEGOLDÁS Hiba jellege A hiba forrása Megoldási javaslat A padló nem melegszik Nincs feszültség. Vizsgálja meg a kismegszakítót. A megszakító kioldott. Bizonyosodjon meg róla, hogy nincs túl sok vezeték, készülék csatlakoztatva egy áramkörre. Lehetséges, hogy a fűtőszőnyegnek saját áramkörre van szüksége. Földzárlat keletkezett a Olvassa el a termosztát használati útmutatóját. termosztátban. A termosztát nem indítja el a Olvassa el a termosztát használati útmutatóját. fűtést. A vezeték nincs csatlakoztatva Olvassa el a termosztát használati útmutatóját. a termosztáthoz. Padlóhőmérséklet érzékelő Olvassa el a termosztát használati útmutatóját. nincs bekötve. Hibás érzékelő. Keresse fel munkatársunkat. A padló folyton meleg. Az időzítő beállítása helytelen. Olvassa el a termosztát használati útmutatóját. A padló nem elég meleg. A termosztát rosszul lett Olvassa el a termosztát használati útmutatóját. beállítva. 17

19 7. GARANCIA Az elektromos fűtőfilm a termékre az egy éves kötelező jótállási, és két éves szavatossági idő mellett 10év cseregaranciát biztosít, amennyiben az általunk kínált cseregaranciával kapcsolatos feladatokat az általunk ajánlott szerelő végzi el. Egyéb szerelés esetén is 10 év a garancia, de csak képesített villanyszerelő szerelheti. Forrasztás, ragasztás, rossz helyen történő vágás, nem szakszerű irányelveket alkalmazó szerelés az általunk a garancia elvesztésével jár. A cseregarancia érvényesítéséhez szakszerűen végzett és kitöltött garancialevél és számla szükséges. Jótállási időn belül elegendő a jótállási jegy vagy a számla. Jótállási határidő lejárta utána a vásárlás tényét igazoló számla szükséges. A termék visszaküldéséről és felszedéséről az egy éves jótállási határidő lejárta után a vevőnek kell gondoskodnia, az ezzel kapcsolatos költségeket a vevő viseli. - Garancia nem érvényes akkor ha: Módosították a terméket Nem szakszerű eljárás folytán elvágták a terméket A terméket más termékkel helyettesítették A terméket nem erre alkalmas szakember szerelte Mechanikai sérülés történt burkolás közben, és a szerelő nem vállalja a felelősséget (a termék beszerelésekor mérési jegyzőkönyvet kell készíteni) Túl nagy feszültséget kapott (például villámcsapás, ilyen esetben javasoljuk a biztosítóhoz fordulást). A gyártó/importőr által vállalt cseregarancia nem érinti a fogyasztót megillető jótállási és szavatossági jogait ezen jogok elévülési határidején belül. Felelősségi nyilatkozat Jelen telepítési és használati útmutató a dokumentum kiadásának időpontjában, forgalmazó legjobb tudása szerint készült. Forgalmazó nem vállal felelősséget az online- és nyomtatott kiadványokban szereplő esetleges nyomdai hibákért. Forgalmazó fenntartja továbbá a jogot előzetes értesítés nélkül a termék műszaki specifikációjának megváltoztatására. 18
