1 "; MÉRÉSI- TECHNO- LÓGIA 2017

2 Tartalomjegyzék Multiméter Compact multiméter PAN Micrometer PAN Minimeter PAN Profimeter Compact multiméter Compact multiméter Digitális multiméter vibrációs riasztás PAN 111 PAN 118 Zseb multiméter Compact multiméter 4 5 PAN Multistift Pen multiméter 5 Professzionális digitális multiméter PAN 184 PAN 186 PAN 188 Digitalmultimeter mit True RMS Digitalmultimeter True RMS Digitalmultimeter True RMS Professzionális digitális multiméter IP67 PAN 189USB True RMS Digitális multiméter IP67 9 PAN Oscimeter True RMS digitális multiméter és oszcilloszkóp 10 Többfunkciós méter PAN 185 Multiszenzor mérőkészülék az elektromos és fizakai értékek méréséhez 11 PAN 187LCR Szakmabeli - LCR digitális multiméter 12 PAN LAN1 LAN teszter és digitális multiméter 13 PAN Kabelfinder 16-szer Kábel kereső és multiméter 13 PAN Multicar Gépjármű Meter / anélkül infravörös hőmérő 14 PAN 5500 Digitális multiméter Szigetelés 14 Lakatfogó Digitális lakatfogó AC PAN 200A+ Digitális AC lakatfogó automatikus üzemmód választással 15 PAN 124 Digitális lakatfogó 15 PAN 3000A+ Rugalmas AC lakatfogó automatikus üzemmód választással 16 Adapterhez Clamp PAN ADP400A Adapterhez Clamp AC/DC 16 Lakatfogós AC / DC PAN 120 AC/DC Digitális lakatfogó 17 PAN 127 Lakatfogós AC / DC 17 PAN 600AD+ Digitális AC / DC lakatfogó automatikus üzemmód választással 18 Szakmai lakatfogó AC / DC True RMS PAN 1000AD+ Digitális AC / DC lakatfogó automatikus üzemmód választással True RMS 19 Feszültség teszter Feszültség érzékelő PAN PSD140TR PAN PSD190TR PAN PSD150 PAN PSD PAN pólusú feszültség teszter LCD kijelzővel 22 Érintés feszültség detektor PAN Voltfinder Érintésmentes feszültségkereső változtatható érzékenységgel 23 PAN MAGNETFINDER Érintésmentes mágneses teszter 23 Feszültség érzékelő PAN Volttester pólusú feszültségvizsgáló LED kijelző 24 PAN Volttester 400FI 2 pólusú feszültségvizsgáló LED kijelző és teszt gomb 24 Spannungs- & Durchgangsprüfer PAN MV-690A PAN MV-690B Feszültség teszter LED kijelző Feszültségvizsgáló digitális kijelzővel Speciális eszközök PAN KLM-2000 Digitális kábelhossz mérő 26 PAN Schukotest FI Dugaszoló aljzat ellenörző 26 PAN Leitungssucher PAN Stromkreisfinder Elektronikus vezetékkereső Áramkör kereső és RCD teszter PAN Leitungsfinder Professzionális elektronikai cső lokátor 28 PAN Multitacho PAN IR-T260F Digitális lézer Rotációs Infravörös digitális hőmérő beszúró szondával PAN IR-T380 PAN IR-T650 PAN IR-T800+ Infravörös digitális hőmérő Infravörös digitális hőmérő PAN Luxmeter PAN Aircontrol PAN SSP8030 Display Pultdisplay PANCONTROL Pultdisplay Profi Infra hőmérsékletmérő 12:1 lézeres mérés 30 Digitális luxméro 31 Digitális levegőminőség mérő 31 Elektromos rotációs mező jelző 32 Látható pont a felületen 32 Zubehör 33 Áttekintés Adapterhez-/Lakatfogó 34 Áttekintés Digitális multiméter 1/2 35 Áttekintés Digitális multiméter 2/2 36 Áttekintés digitális hőmérő 37 Begrifflexikon 1/3 38 Begrifflexikon 2/3 39 Begrifflexikon 3/

3 Compact multiméter PAN Micrometer Compact multiméter Digitális kijelző 18 mm Kijelző 1999 Elemteszt Diódateszt Méretek 108 x 53 x 32 mm CAT III 300 V Szállítási terjedelem: Vizsgáló kábel, Akkumulátor 12 V (A23), Használati útmutató PAN Minimeter Compact multiméter Digitális kijelző 21 mm Kijelző 1999 Diódateszt Méretek 138 x 66 x 38 mm CAT III 600 V Szállítási terjedelem: Vizsgáló kábel, Akkumulátor 9 V, Használati útmutató Tulajdonságok PAN Micrometer PAN Minimeter Egyenfeszültség 0,1 mv V 0,1 mv V Váltakozó feszültség 100 mv V 0,1 V V Egyenáram 1 µa ma 1 µa - 10A Ellenállás 0,1 Ω kω 0,1 Ω kω Pontosság 0,5 % - 1,5 % 0,5 % - 2,0 % Folytonosság vizsgáló < 30 Ω Súly (bruttó / nettó) 180 g / 102 g 592 g / 207 g 3

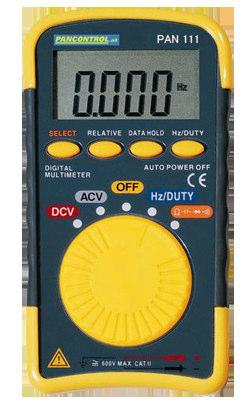

4 Compact multiméter PAN Profimeter Digitális multiméter vibrációs riasztás Digitális kijelző 21 mm Kijelző 1999 Maximális érték memória Hőmérséklet mérés Automatikus és manuális-választás Diódateszt Méretek 138 x 66 x 38 mm CAT III 600 V Szállítási terjedelem: Vizsgáló kábel, hőmérséklet érzékelő, Akkumulátor 9 V, Használati útmutató PAN 111 Zseb multiméter Digitális kijelző 13,5 mm Kijelző 3999 Terhelhetőség 0,1-99,9% Frekvencia mérés Kapacitás mérés Relatívérték mérés (REL) Automatikus tartományválasztás Diódateszt Méretek 113 x 61 x 13 mm CAT III 300 V Szállítási terjedelem: Vizsgáló kábel, Akkumulátor CR2032, 3 V, Használati útmutató Tulajdonságok PAN Profimeter PAN 111 Egyenfeszültség 0,1 mv V 0,1 mv V Váltakozó feszültség 0,1 mv V 1 mv V Egyenáram 0,1 µa - 10 A Váltakozó áram 0,1 µa - 10 A Ellenállás 0,1 Ω - 20 MΩ 0,1 Ω - 40 MΩ Frekvencia 10 Hz khz Kapacitás 4 nf µf Hőmérséklet -50 C C Pontosság 0,5-3 % 0,5-5 % Folytonosság vizsgáló < 30 Ω 60 Ω Súly (bruttó / nettó) 592 g / 207 g 331 g / 91 g 4

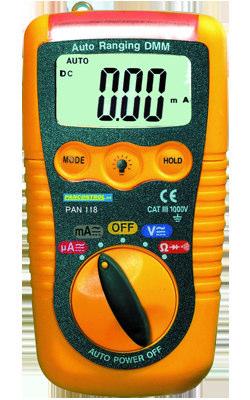

5 Compact multiméter PAN 118 Compact multiméter Digitális kijelző 13,5 mm Kijelző 1999 Automatikus tartományválasztás LED-es zseblámpa Diódateszt Érintés nélküli feszültség detektor Önálló visszaállítás elektronikus biztosíték 0,2 A 600 V Méretek 120 x 55 x 40 mm CAT IV 600 V TÜV GS tesztelt Szállítási terjedelem: Vizsgáló kábel, Akkumulátor 2x AAA, Használati útmutató PAN Multistift Pen multiméter Digitális kijelző 10 mm hoch mit Analogbalken Kijelző 3999 Automatikus és manuális-választás Egypólusú szakaszban a vizsgálati Diódateszt Érintés nélküli feszültség detektor Méretek 208 x 38 x 29 mm CAT II 1000 V CAT III 600 V Szállítási terjedelem: Bélelt táska, Vizsgáló kábel, Akkumulátor 2x AAA, Használati útmutató Tulajdonságok PAN 118 PAN Multistift Egyenfeszültség 1 mv V 0,1 mv V Váltakozó feszültség 1 mv V 0,1 mv V Egyenáram 1 µa - 0,2 A Váltakozó áram 1 µa - 0,2 A Ellenállás 0,1 Ω - 20 MΩ 0,1 Ω - 10 kω Pontosság 0,5-5 % 0,8-3 % Folytonosság vizsgáló 35 Ω Súly (bruttó / nettó) 295 g / 141 g 110 g / 102 g 5

6 Professzionális digitális multiméter PAN 184 Digitalmultimeter mit True RMS Digitális kijelző 27 mm Kijelző 5999 Fázis teszter neon Jelzőfényes Terhelhetőség 5-95 % Frekvencia mérés Kapacitás mérés Hőmérséklet mérés Valódi-/tényleges érték mérés LED-es zseblámpa Diódateszt Méretek 190 x 89 x 50 mm CAT III 1000 V CAT IV 600 V Szállítási terjedelem: Vizsgáló kábel, Akkumulátor 4 x 1,5V AAA, Használati útmutató Tulajdonságok PAN 184 Egyenfeszültség 0,1 mv V Váltakozó feszültség 1 mv V Egyenáram 0,01 µa - 10 A Váltakozó áram 10 µa - 10 A Ellenállás 0,1 Ω - 60 MΩ Frekvencia 0,001 Hz - 10 MHz Kapacitás 1 pf mf Hőmérséklet -20 C C Pontosság 0,5-5 % Folytonosság vizsgáló < 40 Ω Súly (bruttó / nettó) 380 g 6

7 Professzionális digitális multiméter PAN 186 Digitalmultimeter True RMS Digitális kijelző 27 mm Kijelző 5999 Terhelhetőség 5-95% Frekvencia mérés Kapacitás mérés Hőmérséklet mérés Valódi-/tényleges érték mérés Automatikus tartományválasztás LED-es zseblámpa Méretek 190 x 89 x 50 mm CAT III 1000 V CAT IV 600 V Szállítási terjedelem: Bélelt táska, Vizsgáló kábel, hőmérséklet érzékelő, Akkumulátor 4 x 1,5V AAA, Használati útmutató Tulajdonságok PAN 186 Egyenfeszültség 0,1 mv V Váltakozó feszültség 1 V V Egyenáram 0,01 µa - 10 A Váltakozó áram 0,01 µa - 10 A Ellenállás 0,1 Ω - 60 MΩ Frekvencia 0,01 Hz - 10 MHz Kapacitás 10 pf mf Hőmérséklet -20 C C Pontosság 0,5-5 % Folytonosság vizsgáló < 40 Ω Súly (bruttó / nettó) 380 g 7

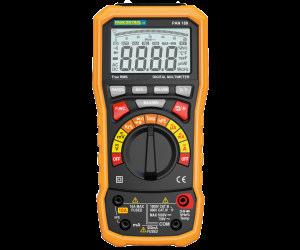

8 Professzionális digitális multiméter PAN 188 Digitalmultimeter True RMS Analóg bar 21 mm Kijelző 5999 Min / Max memóriakártya Terhelhetőség 0,1-99,9 % Frekvencia mérés Kapacitás mérés Hőmérséklet mérés Relatívérték mérés (REL) Valódi-/tényleges érték mérés Automatikus és manuális-választás Diódateszt Tranzisztor teszt Méretek 204 x 93 x 57 mm CAT III 1000 V CAT IV 600 V Szállítási terjedelem: Bélelt táska, Vizsgáló kábel, hőmérséklet érzékelő, Bluetooth PC interfész + szoftver, Akkumulátor 4 x 1,5V AAA, Használati útmutató Tulajdonságok PAN 188 Egyenfeszültség 0,01 mv V Váltakozó feszültség 0,01 mv V Egyenáram 0,1 µa - 10 A Váltakozó áram 0,1 µa - 10 A Ellenállás 0,1 Ω - 60 MΩ Frekvencia 0,01 Hz - 10 MHz Kapacitás 10 pf - 10 mf Hőmérséklet -20 C C Pontosság 0,7-3,0 % Folytonosság vizsgáló < 50 Ω Súly (bruttó / nettó) 360 g 8

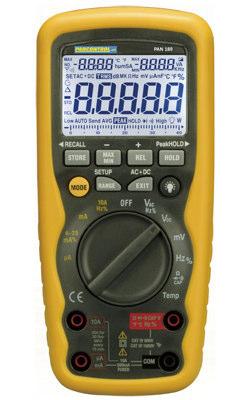

9 Professzionális digitális multiméter IP67 PAN 189USB True RMS Digitális multiméter IP67 Analóg bar 14 mm Kijelző Min / Max memóriakártya Megjeleníti a 4-20mA hurokáram százalékban (%) Memória 9999 mért Terhelhetőség 0,1-99,9% Frekvencia mérés Kapacitás mérés Hőmérséklet mérés Valódi-/tényleges érték mérés Csúcsérték memória (maximális memória) Automatikus és manuális-választás Vízálló IP67 Méretek 182 x 82 x 55 mm CAT III 1000 V CAT IV 600 V TÜV GS tesztelt Szállítási terjedelem: Bélelt táska, Vizsgáló kábel, hőmérséklet érzékelő, USB vevő (Bluetooth), Bluetooth PC interfész + szoftver, Akkumulátor 9 V, Használati útmutató Tulajdonságok PAN 189USB True RMS Egyenfeszültség 0,01 mv V Váltakozó feszültség 0,01 mv V Egyenáram 0,01 µa - 10 A Váltakozó áram 0,01 µa - 10 A Ellenállás 0,01 Ω - 40 MΩ Frekvencia 1 Hz - 10 MHz Kapacitás 1 pf - 40 mf Hőmérséklet -20 C C Pontosság 0,06-3,5% Folytonosság vizsgáló 35 Ω Súly (bruttó / nettó) 886 g / 449 g 9

10 Professzionális digitális multiméter IP67 PAN Oscimeter True RMS digitális multiméter és oszcilloszkóp Min / Max memóriakártya Terhelhetőség 0,1-99,9% Frekvencia mérés Kapacitás mérés Hőmérséklet mérés Oszcilloszkóp funkció Valódi-/tényleges érték mérés Csúcsérték memória (maximális memória) Vízálló IP67 Méretek 220 x 96 x 60 mm CAT III 1000 V CAT IV 600 V Szállítási terjedelem: Bőrönd, Vizsgáló kábel, hőmérséklet érzékelő, Szonda Oszcilloszkóp, Bluetooth PC interfész + szoftver, Li-ion akkumulátor (2400mAh / 7,4 V), és az AC adapter, Tápegység, Használati útmutató Tulajdonságok PAN Oscimeter Egyenfeszültség 0,001 mv V Váltakozó feszültség 0,001 mv V Egyenáram 0,01 µa - 10 A Váltakozó áram 0,01 µa - 10 A Ellenállás 0,001 Ω - 50 MΩ Frekvencia 0,001 Hz - 10 MHz Kapacitás 0,001 nf - 10 mf Hőmérséklet -50 C C Pontosság 0,01-6 % Folytonosság vizsgáló 25 Ω Súly (bruttó / nettó) g / 679 g 10

11 Többfunkciós méter PAN 185 Multiszenzor mérőkészülék az elektromos és fizakai értékek méréséhez Digitális kijelző 20 mm Kijelző 3999 Terhelhetőség 1-99 % Frekvencia mérés Kapacitás mérés Hőmérséklet mérés Páratartalom mérés Zajszint mérést Fényerősség mérés Relatívérték mérés (REL) Automatikus és manuális-választás Méretek 204 x 93 x 57 mm CAT III 1000 V CAT IV 600 V Szállítási terjedelem: Bélelt táska, Vizsgáló kábel, hőmérséklet érzékelő, Akkumulátor 4 x 1,5 V AA, Használati útmutató Tulajdonságok PAN 185 Egyenfeszültség 0,1 mv V Váltakozó feszültség 0,1 mv V Egyenáram 0,1 µa - 10 A Váltakozó áram 0,1 µa - 10 A Ellenállás 0,1 Ω - 40 MΩ Frekvencia 0,01 HZ khz Kapacitás 10 pf uf Hőmérséklet - 20 C C környezeti hőmérséklet 0 C - 40 C Páratartalom % Zajszint 35 db db Lux/Candela, Fényerősség 1 Lux Lux Pontosság 0,7-5,0 % Folytonosság vizsgáló < 50 Ω Súly (bruttó / nettó) 580 g 11

12 Többfunkciós méter PAN 187LCR Szakmabeli - LCR digitális multiméter Analóg bar 24 mm Kijelző 5999 Min / Max memóriakártya Terhelhetőség 0,1-99,9% Frekvencia mérés Kapacitás mérés Induktivitás mérés Hőmérséklet mérés Relatívérték mérés (REL) Automatikus és manuális-választás Diódateszt Vízálló IP67 Méretek 182 x 82 x 55 mm CAT III 1000 V CAT IV 600 V Szállítási terjedelem: Bélelt táska, Vizsgáló kábel, hőmérséklet érzékelő, Akkumulátor 9 V, Használati útmutató Tulajdonságok PAN 187LCR Egyenfeszültség 0,1 mv V Váltakozó feszültség 1 mv V Egyenáram 1 µa ma Váltakozó áram 0,1 µa ma Ellenállás 0,1 Ω - 60 MΩ Frekvencia 0,001 Hz - 10 MHz Kapacitás 10 pf µf Induktivitás 0,1 µh mh Hőmérséklet -20 C C Folytonosság vizsgáló 30 Ω Súly (bruttó / nettó) 790 g / 320 g 12

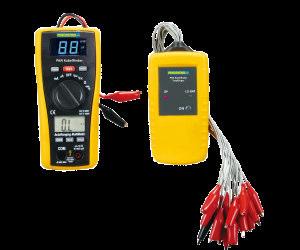

13 Többfunkciós méter PAN LAN1 LAN teszter és digitális multiméter Digitális kijelző 21 mm Kijelző 1999 Maximális érték memória LAN teszt folytonosság, nyitott, rövid és cserélték vezet. Automatikus tartományválasztás Folyamatos teszt funkció Diódateszt Méretek 162 x 74,5 x 44 mm CAT II 600 V CAT III 300 V Szállítási terjedelem: Bélelt táska, Vizsgáló kábel, Akkumulátor 2x AAA, 9V, Használati útmutató PAN Kabelfinder 16-szer Kábel kereső és multiméter Digitális kijelző 21 mm Kijelző 1999 Maximális érték memória Adó és vevő, amely egyedileg azonosítja akár 16 különböző egyes vezetékeket akár 10 kohm. LED-es kijelző a sorszámok 1-től 16 Automatikus tartományválasztás Diódateszt Méretek 162 x 74,5 x 44 mm CAT II 600 V CAT III 300 V Szállítási terjedelem: Bélelt táska, Vizsgáló kábel, Akkumulátor 2x AAA, 9V, Használati útmutató Tulajdonságok PAN LAN1 PAN Kabelfinder Egyenfeszültség 0,1 mv V 0,1 mv V Váltakozó feszültség 10 mv V 10 mv V Egyenáram 0,1 µa ma 0,1 µa ma Váltakozó áram 0,1 µa ma 0,1 µa ma Ellenállás 0,1 Ω - 20 MΩ 0,1 Ω - 20 MΩ Pontosság 0,5-2 % 0,5-2 % Folytonosság vizsgáló 150 Ω 100 Ω Súly (bruttó / nettó) 750 g / 245 g 795 g / 453 g 13

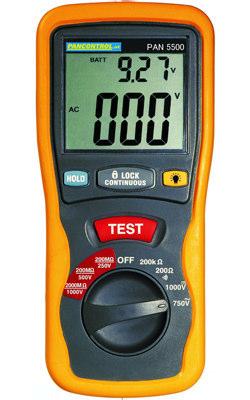

14 Többfunkciós méter PAN Multicar Gépjármű Meter / anélkül infravörös hőmérő Digitális kijelző 20 mm Kijelző 3999 Frekvencia mérés Kapacitás mérés Hőmérséklet mérés Csúcsérték memória (maximális memória) Diódateszt Méretek 182 x 82 x 55 mm CAT III 250 V Szállítási terjedelem: Bőrönd, Vizsgáló kábel, hőmérséklet érzékelő, Akkumulátor 9 V, Használati útmutató PAN 5500 Digitális multiméter Szigetelés Digitális kijelző 2-zeilig Vizuális és akusztikus riasztás a szigetelés mérés Ellenállás mérés Méretek 200 x 92 x 50 mm CAT III 1000 V Szállítási terjedelem: Bőrönd, Akkumulátor 6 x 1,5 Volt (AA), Használati útmutató Tulajdonságok PAN Multicar PAN 5500 Egyenfeszültség 0,1 mv V 1 V V Váltakozó feszültség 0,1 mv V 1 V V Egyenáram 0,1 µa - 20 A Váltakozó áram 0,1 µa - 20 A Ellenállás 0,1 Ω - 40 MΩ 0,1 Ω kω Frekvencia 0,001 Hz - 10 MHz Kapacitás 10 pf - 40 mf Hőmérséklet -20 C C Infravörös - Hőmérséklet mérés -20 C C Pontosság 0,5-3 % 1-5 % Folytonosság vizsgáló 50 Ω 35 Ω Mérőáram 1 ma Vizsgálati feszültség V Szigetelési ellenállás tartományok MΩ Súly (bruttó / nettó) g / 393 g (ohne IR-Thermometer) g / 471 g 14

15 Digitális lakatfogó AC PAN 200A+ Digitális AC lakatfogó automatikus üzemmód választással Digitális kijelző 13 mm Kijelző 5999 Ellenállás mérés Frekvencia mérés Felbontás 1 ma Automatikus tartományválasztás Bilincs nyílás 20 mm Érintés nélküli feszültség detektor Méretek 158 x 53 x 28 mm CAT III 600 V Szállítási terjedelem: Vizsgáló kábel, Akkumulátor 2 x 1,5V AAA, Használati útmutató PAN 124 Digitális lakatfogó Digitális kijelző 11 mm Kijelző 1999 Terhelhetőség 0,1-99,9 % Felbontás 1 ma Automatikus tartományválasztás Bilincs nyílás 30 mm Diódateszt Érintés nélküli feszültség detektor Méretek 197 x 70 x 40 mm CAT III 600 V Szállítási terjedelem: Bélelt táska, Vizsgáló kábel, Akkumulátor 9 V, Használati útmutató Tulajdonságok PAN 200A+ PAN 124 Egyenfeszültség 1 mv V 1 mv V Váltakozó feszültség 1 V V 1 mv V Váltakozó áram 1 ma A 1 ma A Ellenállás 0,1 Ω - 6 KΩ 0,1 Ω - 20 MΩ Frekvencia 40 Hz Hz Pontosság 0,5 % - 2,5 % 0,8-3 % Folytonosság vizsgáló 30 Ω < 150 Ω Súly (bruttó / nettó) 150 g 599 g / 235 g 15

16 Digitális lakatfogó AC PAN 3000A+ Rugalmas AC lakatfogó automatikus üzemmód választással Kijelző 5999 Valódi-/tényleges érték mérés Automatikus tartományválasztás Bilincs nyílás 75 mm LED-es zseblámpa Érintés nélküli feszültség detektor Méretek 120 x 350 x 25 mm CAT III 600 V Szállítási terjedelem: Bélelt táska, Akkumulátor 3 x 1,5V AAA, Használati útmutató Adapterhez Clamp PAN ADP400A Adapterhez Clamp AC/DC Kell csatlakoztatni a mérő mv-input Felbontás 10 ma Bilincs nyílás 30 mm Érintés nélküli feszültség detektor Méretek 150 x 58 x 35 mm CAT III 600 V CAT IV 300 V Szállítási terjedelem: Akkumulátor 2 x 1,5 V (AAA), Használati útmutató Tulajdonságok PAN 3000A+ PAN ADP400A Egyenfeszültség 1 mv V Váltakozó feszültség 1 mv V Egyenáram 0,01 A A Váltakozó áram 10 ma A 0,01 A A Ellenállás 1 Ω - 6 MΩ Frekvencia 0,1 Hz - 10 khz Pontosság 1 % - 3 % 2,5 % - 2,8 % Súly (bruttó / nettó) 210 g 205 g 16

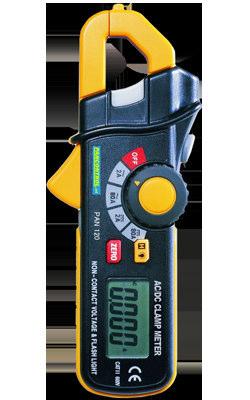

17 Lakatfogós AC / DC PAN 120 AC/DC Digitális lakatfogó Digitális kijelző 11 mm Kijelző 2400 Felbontás 1 ma Bilincs nyílás 18 mm LED-es zseblámpa Érintés nélküli feszültség detektor Méretek 164 x 65 x 32 mm CAT III 600 V Szállítási terjedelem: Akkumulátor 2x AAA, Használati útmutató PAN 127 Lakatfogós AC / DC Digitális kijelző 11 mm Kijelző 3999 Terhelhetőség 0,1-99,9 % Frekvencia mérés Hőmérséklet mérés Relatívérték mérés (REL) Automatikus és manuális-választás Bilincs nyílás 30 mm Diódateszt Érintés nélküli feszültség detektor Méretek 197 x 70 x 40 mm CAT III 600 V Szállítási terjedelem: Bélelt táska, Vizsgáló kábel, hőmérséklet érzékelő, Akkumulátor 9 V, Használati útmutató Tulajdonságok PAN 120 AC/DC PAN 127 Egyenfeszültség 0,1 mv V Váltakozó feszültség 0,1 mv V Egyenáram 1 ma - 80 A 0,01 A A Váltakozó áram 1 ma - 80 A 0,01 A A Ellenállás 0,1 Ω - 40 MΩ Frekvencia 10 Hz - 10 khz Kapacitás µf Hőmérséklet -20 C C Pontosság 2,8 % - 3 % 0,8-3 % Folytonosság vizsgáló < 150 Ω Súly (bruttó / nettó) 379 g / 144 g 644 g / 268 g 17

18 Lakatfogós AC / DC PAN 600AD+ Digitális AC / DC lakatfogó automatikus üzemmód választással Digitális kijelző 13 mm Kijelző 5999 Felbontás 10 ma Automatikus tartományválasztás Bilincs nyílás 24 mm Érintés nélküli feszültség detektor Méretek 187 x 65 x 38 mm CAT III 600 V Szállítási terjedelem: Bélelt táska, Vizsgáló kábel, Akkumulátor 2 x 1,5V AAA, Használati útmutató Tulajdonságok PAN 600AD+ Egyenfeszültség 1 mv V Váltakozó feszültség 1 mv V Egyenáram 10 ma A Váltakozó áram 10 ma A Ellenállás 1 Ω - 10 MΩ Frekvencia 0,1 Hz Hz Pontosság 0,5 % - 3,5 % Folytonosság vizsgáló < 30 Ω Frekvencia tartomány 40 Hz - 65 Hz Súly (bruttó / nettó) 250 g 18

19 Szakmai lakatfogó AC / DC True RMS PAN 1000AD+ Digitális AC / DC lakatfogó automatikus üzemmód választással True RMS Analóg bar 13 mm hoch Kijelző 6000 Ellenállás mérés Frekvencia mérés Kapacitás mérés Valódi-/tényleges érték mérés Bilincs nyílás 35 mm Érintés nélküli feszültség detektor Méretek 235 x 85 x 40 mm CAT IV 600 V Szállítási terjedelem: Bélelt táska, Vizsgáló kábel, Akkumulátor 3 x 1,5 V AAA, Használati útmutató Tulajdonságok PAN 1000AD+ Egyenfeszültség 0,5 V V Váltakozó feszültség 1 V V Egyenáram 0,3 A A Váltakozó áram 0,3 A A Ellenállás 1 Ω - 10 MΩ Frekvencia 1 Hz - 1 khz Kapacitás 0,1 µf µf Folytonosság vizsgáló < 30 Ω Súly (bruttó / nettó) 380 g 19

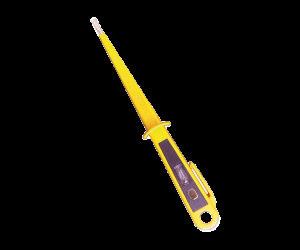

20 Feszültség érzékelő PAN PSD140TR Fázis teszter neon Jelzőfényes Átlátszó burkolat, sárga kupak Edzett szerszámacélból készült csavarhúzó (3x65mm) VDE és GS által bevizsgálva A működéshez akkumulátor nem szükséges PAN PSD190TR Edzett szerszámacélból készült csavarhúzó (3,5x100mm) Fázis teszter neon Jelzőfényes Átlátszó burkolat, sárga kupak VDE és GS által bevizsgálva A működéshez akkumulátor nem szükséges 20

21 Feszültség érzékelő PAN PSD150 Fázis teszter neon Jelzőfényes Edzett szerszámacélból készült csavarhúzó (3x65mm) VDE és GS által bevizsgálva V AC A teljesen zárt, sárga burkolatnak köszönhetően a glimmlámpa jobban látható, a ház ütésálló Méretek: 150x24x23mm IP54, fröccsenő víz ellen védett A működéshez akkumulátor nem szükséges PAN PSD190 Edzett szerszámacélból készült csavarhúzó (3,5x100mm) Fázis teszter neon Jelzőfényes VDE és GS által bevizsgálva V AC A teljesen zárt, sárga burkolatnak köszönhetően a glimmlámpa jobban látható, a ház ütésálló IP54, fröccsenő víz ellen védett Méretek: 190x24x23mm A működéshez akkumulátor nem szükséges 21

22 Feszültség érzékelő PAN pólusú feszültség teszter LCD kijelzővel Egypólusú feszültség és fázis teszter DC és AC V, LCD kijelzővel Egypólusú fáziskereső glimmlámpával Szintén alkalmas dc (autóipar) Feszültség teszt közvetlenül vagy érintésmentes induktív Egy gombos működtetés A működéshez akkumulátor nem szükséges Méretek 130 x 20 x 20 mm Szállítási terjedelem: Használati útmutató Tulajdonságok PAN 2000 Egyenfeszültség Váltakozó feszültség Súly (bruttó / nettó) 12 V - 36 V 12 V V 54 g / 27 g 22

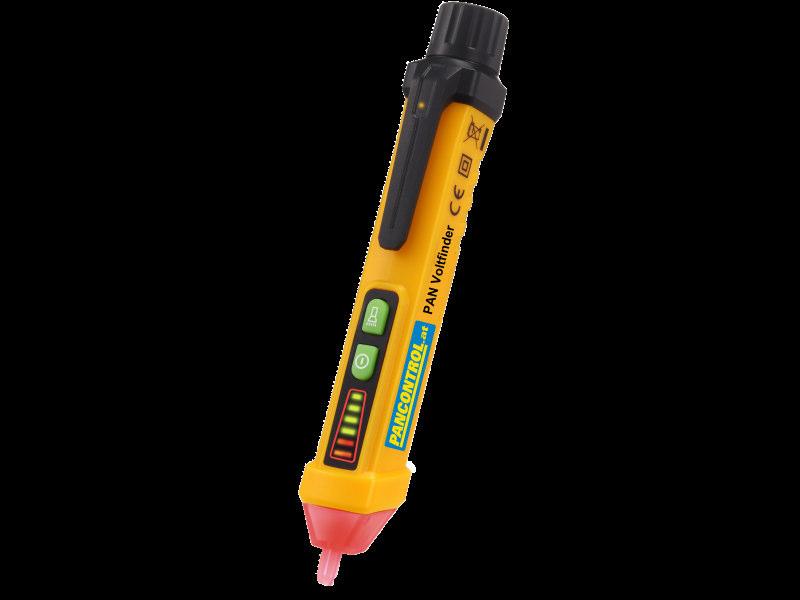

23 Érintés feszültség detektor PAN Voltfinder Érintésmentes feszültségkereső változtatható érzékenységgel A piros LED a tetején, és egy sípoló hang jelzi jelenlétét AC feszültség 100 és 600 V Az egypólusú szakaszban a vizsgálati, a megállapítás élő vezetékek, törések kábel, hibás izzók lámpák, stb LED-es zseblámpa Teljesen szigetelt, nincs fémes kapcsolat Méretek 156 x 20 x 20 mm CAT III 1000 V Szállítási terjedelem: Akkumulátor 2 x 1,5V AAA, Használati útmutató PAN MAGNETFINDER Érintésmentes mágneses teszter A kék LED a hegy és a sípolás jelzi a jelenlétét a mágneses mező Az állandó mágnes és elektromágnesek DC és AC. LED-es zseblámpa Teljesen szigetelt, nincs fémes kapcsolat Méretek 177 x Ø 20 mm Szállítási terjedelem: Mágneses fedél önellenőrzés, Akkumulátor 2x AAA, Használati útmutató Tulajdonságok PAN Voltfinder PAN MAGNETFINDER Váltakozó feszültség 12 V V Frekvencia 50 Hz - 60 Hz Súly (bruttó / nettó) 45 g 158 g / 29 g 23

24 Feszültség érzékelő PAN Volttester pólusú feszültségvizsgáló LED kijelző 8 LED V AC / DC, az alacsony feszültség akár 24 V: zöld, a veszélyes feszültség 50 V: piros Polaritás kijelzés DC A működéshez akkumulátor nem szükséges Víz és por elleni védelem IP 64 Áramfelvétel max. 25 ma 400 V Méretek 248 x 32 x 26 mm CAT III 400 V PAN Volttester 400FI 2 pólusú feszültségvizsgáló LED kijelző és teszt gomb 8 LED V AC / DC, az alacsony feszültség akár 24 V: zöld, a veszélyes feszültség 50 V: piros A teszt gomb 30mA RCD Kapcsolható terhelés elnyomására kóbor feszültség megkülönböztetni "igazi" feszültség kóbor feszültség. Polaritás kijelzés DC A működéshez akkumulátor nem szükséges Víz és por elleni védelem IP 64 Áramfelvétel max. 25 ma 400 V Méretek 248 x 32 x 26 mm CAT III 400 V Szállítási terjedelem: Használati útmutató Tulajdonságok PAN Volttester 400 PAN Volttester 400FI LED-ek száma 8 8 Egyenfeszültség V V Váltakozó feszültség V V Súly (bruttó / nettó) 271 g / 122 g 271 g / 122 g 24

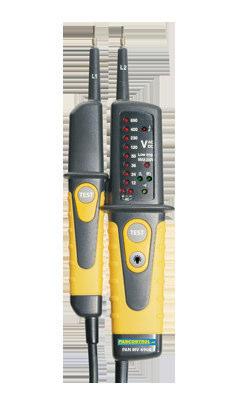

25 Spannungs- & Durchgangsprüfer PAN MV-690A Feszültség teszter LED kijelző 2-pólusú feszültség teszter AC és DC A teszt gomb 30mA RCD Kapcsolható terhelés elnyomására kóbor feszültség megkülönböztetni "igazi" feszültség kóbor feszültség. Polaritás kijelzés DC Egypólusú szakaszban a vizsgálati Fázis kijelzője LED-es zseblámpa Méretek 240 x 78 x 40 mm CAT II 1000 V CAT III 600 V TÜV GS tesztelt Szállítási terjedelem: Akkumulátor 2x AAA, Használati útmutató PAN MV-690B Feszültségvizsgáló digitális kijelzővel Analóg bar 1 Kijelző pólusú feszültség teszter AC és DC A teszt gomb 30mA RCD Kapcsolható terhelés elnyomására kóbor feszültség megkülönböztetni "igazi" feszültség kóbor feszültség. Polaritás kijelzés DC Egypólusú szakaszban a vizsgálati Fázis kijelzője LED-es zseblámpa Méretek 240 x 78 x 40 mm CAT II 1000 V CAT III 600 V TÜV GS tesztelt Szállítási terjedelem: Akkumulátor 2x AAA, Használati útmutató Tulajdonságok PAN MV-690A PAN MV-690B Egyenfeszültség V V V V Váltakozó feszültség V V V V Folytonosság vizsgáló 40 Ω 40 Ω Frekvencia tartomány Hz Hz Súly (bruttó / nettó) 578 g / 204 g 586 g / 216 g 25

26 Speciális eszközök PAN KLM-2000 Digitális kábelhossz mérő 3000 Rézhez és alumínium kábelek 5 m m Kábelhossz mérés Memóriában 99 mérési érték Felbontás 10 cm Méretek 152 x 61 x 38 mm Szállítási terjedelem: Krokodil csipesz, Bélelt táska, Vizsgáló kábel, Akkumulátor 2 x 1,5V AA, Használati útmutató PAN Schukotest FI Dugaszoló aljzat ellenörző Zöld és piros LED-ek jelzik, hogy a konnektor megfelelően vezetékes RCD tesztelés Vizsgálata konnektorok A működéshez akkumulátor nem szükséges Méretek 65 x 61 x 57 mm CAT II 600 V Szállítási terjedelem: Használati útmutató Tulajdonságok PAN KLM-2000 PAN Schukotest FI Váltakozó feszültség 220 V V Pontosság 2 % Mérőáram 30 ma Súly (bruttó / nettó) 460 g / 234 g 56 g 26

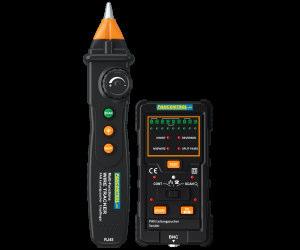

27 Speciális eszközök PAN Leitungssucher Elektronikus vezetékkereső Megvilágítása a mérési pont Segít felismerni vezetők a falak és a padló, a kábel és a rövid szünetek áramkörök kábelek Állítható hangerő és érzékenység Különböző vizsgálatok telefonvonalak lehetséges LAN teszt folytonosság, nyitott, rövid és cserélték vezet. Következőkből áll adó és vevő Keresés az elektromos áramkörök Fejhallgató csatlakozó Méretek 241,5 x 78 x 38,5 mm Szállítási terjedelem: Dugó telefon, Bélelt táska, Akkumulátor 9 V, Használati útmutató PAN Stromkreisfinder Áramkör kereső és RCD teszter Az adó csatlakozik a konnektorba, azt jelzi, hatalom LED-ekkel, és küld egy kódolt jelet a távvezeték Zöld és piros LED-ek jelzik, hogy a konnektor megfelelően vezetékes Automatikus beállítása az érzékenysége a vevő Következőkből áll adó és vevő A teszt gomb 30mA RCD Keresés az elektromos áramkörök Szállítási terjedelem: Bélelt táska, Akkumulátor 9 V / 220 V, Használati útmutató Tulajdonságok PAN Leitungssucher PAN Stromkreisfinder Súly (bruttó / nettó) 263 g 472g / 272g 27

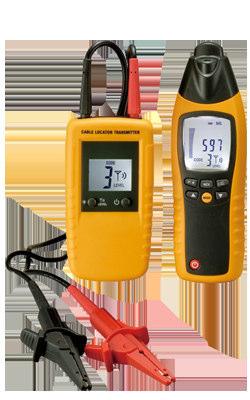

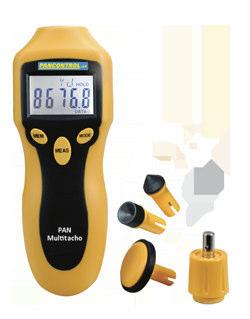

28 Speciális eszközök PAN Leitungsfinder Professzionális elektronikai cső lokátor Digitális kijelző Find véletlenül vakolt aljzat és kötődobozok Keresés fém víz-és fűtéscsövek Lehetővé teszi, hogy a feladat a biztosítékok vagy megszakítók az utolsó körök Segít felismerni vezetők a falak és a padló, a kábel és a rövid szünetek áramkörök kábelek Ellenállás mérés Keresés az elektromos áramkörök Érintés nélküli feszültség detektor Szállítási terjedelem: Krokodil csipesz, Bőrönd, Használati útmutató PAN Multitacho Digitális lézer Rotációs Digitális kijelző 11 mm Kijelző Kapcsolatot mérés lézeres vagy mechanikus különböző mellékletek: Forgási sebesség mérése Mérése a felületi sebesség (m/min) Fordulatok száma Hossz mérés Frekvencia mérés Felbontás 0, RPM Automatikus tartományválasztás Méretek 160 x 60 x 42 mm Szállítási terjedelem: Bélelt táska, Akkumulátor 9V (6F22), Használati útmutató Tulajdonságok PAN Leitungsfinder PAN Multitacho Egyenfeszültség 0,1 mv V Váltakozó feszültség 10 mv V Egyenáram 0,1 µa ma Váltakozó áram 0,1 µa ma Ellenállás 0,1 Ω - 20 MΩ Pontosság - 0,05 % Folytonosság vizsgáló < 100 Ω Súly (bruttó / nettó) 414 g / 750 g 160 g 28

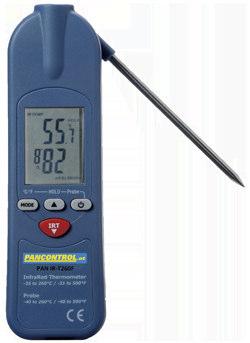

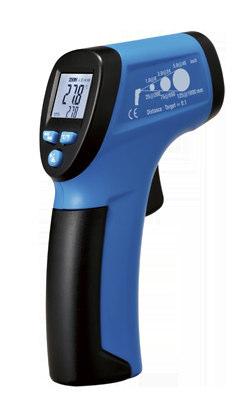

29 Infravörös digitális hőmérő PAN IR-T260F Infravörös digitális hőmérő beszúró szondával Digitális kijelző 10 mm Kijelző 3999 Maximális érték memória Mérés / másodperc: 2 Felbontás 0,1 C Folyamatos teszt funkció Méretek 140 x 42 x 25 mm Szállítási terjedelem: Akkumulátor 9 V, Használati útmutató PAN IR-T380 Infravörös digitális hőmérő Digitális kijelző 10 mm Kijelző 9999 Min / Max memóriakártya Lézer-célpont Mérés / másodperc: 1 Hőmérséklet mérés Felbontás 0,1 C Folyamatos teszt funkció Méretek 131 x 96 x 35 mm Szállítási terjedelem: Bélelt táska, Akkumulátor 9 V, Használati útmutató Tulajdonságok PAN IR-T260F PAN IR-T380 Hőmérséklet -40 C C -30 C C Infravörös - Hőmérséklet mérés -35 C C -30 C C Emissziós,10-1,0 0,95 fix Pontosság 2 % - 5 % - 2 % Optikai felbontás 1:1 8:1 Súly (bruttó / nettó) 229 g / 76 g 130 g 29

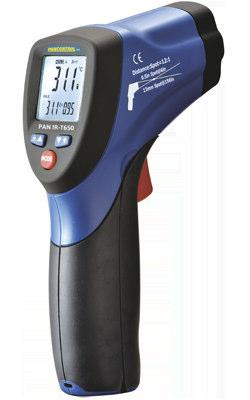

30 Infravörös digitális hőmérő PAN IR-T650 Infravörös digitális hőmérő Digitális kijelző 10 mm Kijelző 9999 Maximális érték memória MIN / MAX riasztás Mérés / másodperc: 6,5 Hőmérséklet mérés Felbontás 0,1 C Méretek 146 x 104 x 43 mm Szállítási terjedelem: Dupla lézer, Bélelt táska, Akkumulátor (9 V), Használati útmutató PAN IR-T800+ Profi Infra hőmérsékletmérő 12:1 lézeres mérés Digitális kijelző 7 mm Kijelző 9999 Páratartalom mérés Felbontás 0,1 C Méretek 163 x 97 x 33 mm Szállítási terjedelem: Bélelt táska, hőmérséklet érzékelő, Akkumulátor 6F22 9 V, Használati útmutató Tulajdonságok PAN IR-T650 PAN IR-T800+ Hőmérséklet -50 C C - 50 C C környezeti hőmérséklet -20 C - 60 C Infravörös - Hőmérséklet mérés -50 C C - 50 C C Páratartalom % Emissziós 0,10-1,0 0,10-1,0 Pontosság 1 % - 2,5 % 0,5 C - 1,5 C Optikai felbontás 12:1 Súly (bruttó / nettó) 373 g / 174 g 130 g 30

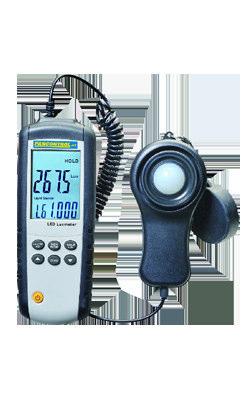

31 Luxmeter PAN Luxmeter Digitális luxméro Digitális kijelző 22 mm Kijelző 9999 Maximális érték memória Mérés / másodperc: 1,5 Fényerősség mérés Relatívérték mérés (REL) Felbontás 0,01 Lux Méretek 165 x 76 x 43 mm Szállítási terjedelem: Bélelt táska, Akkumulátor (9 V), Használati útmutató A levegő minősége Mérőkészülék PAN Aircontrol Digitális levegőminőség mérő Digitális kijelző 20 mm Kijelző 9999 Min / Max memóriakártya MIN / MAX riasztás Hőmérséklet mérés Páratartalom mérés CO2 mérés 9999 ppm Méretek 110 x 105 x 61 mm Szállítási terjedelem: Tápegység, Használati útmutató Tulajdonságok PAN Luxmeter PAN Aircontrol Páratartalom 99,9 % Lux/Candela, Fényerősség 40, 400, 4.000, , Lux Pontosság 5% - 10% 3 % - 8 % Súly (bruttó / nettó) 403 g 478 g / 207 g 31

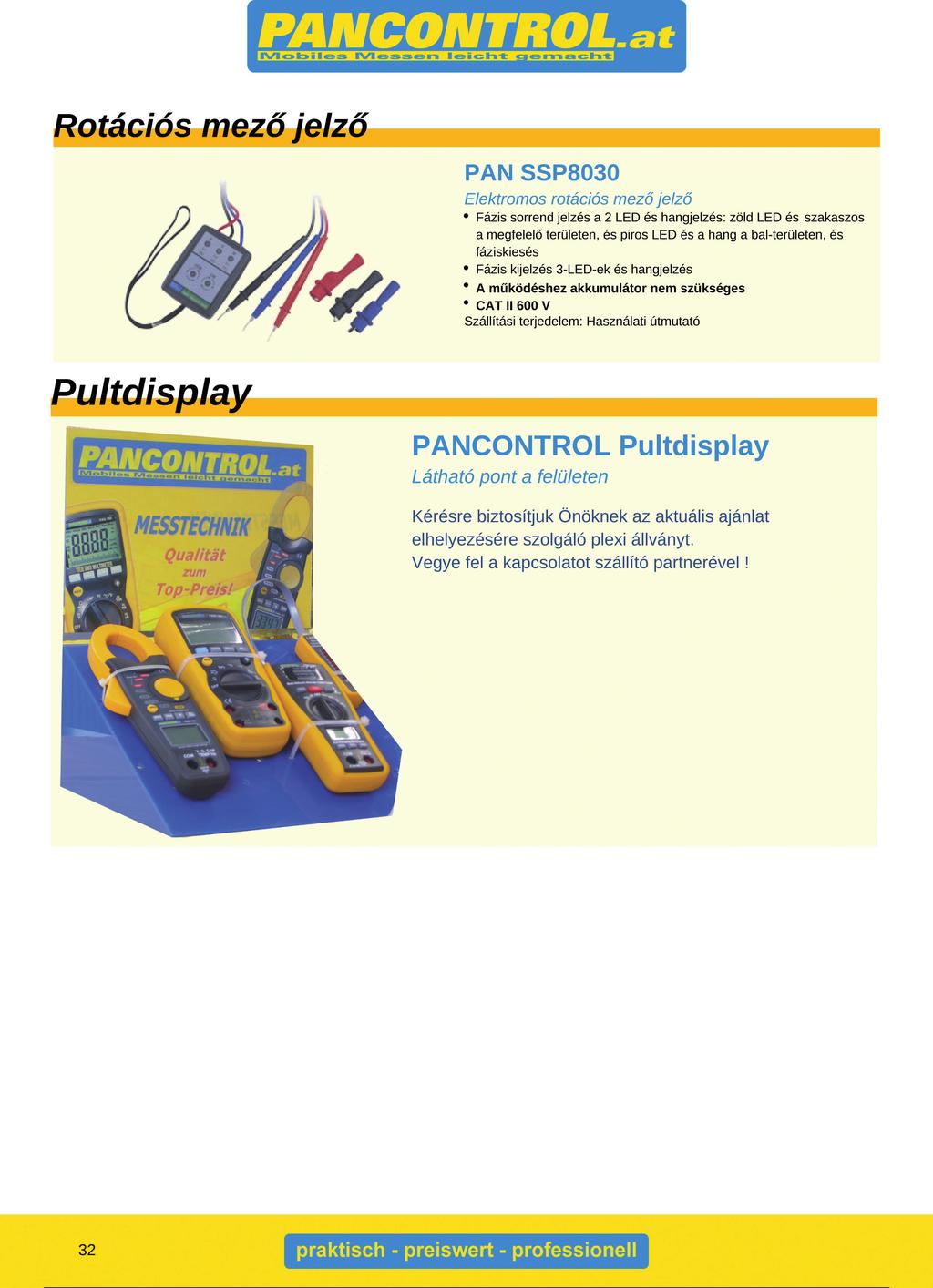

32

33 Zubehör Temperaturfühler Thermoelemente Typ K (NiCrNi) Profiausführung passend für die PAN-Geräte: 70A, 127, 147, 183, 184, 185, 186, 188, 189, OSCIMETER und MULTICAR PAN Tauchfühler I = 150 mm -50 bis +600 C PAN Flächenfühler -50 bis +500 C PAN Punktfühler -50 bis C PAN Tauchfühler PAN Flächenfühler PAN Punktfühler Diverses PAN Reflex Reflexstreifen für PAN MULTITACHO und DT6236C PAN Tasche 93A Tasche für PAN 33D, 60B PAN AC31/32 Tasche für PAN 17+15, TES 1321, TES 1322 PAN Holster 183 Holster für PAN Prüfkabel, Sicherungenn PAN PK1 PAN PK2 PAN PK2 F PAN PK3 PAN PK33 Prüfkabel 4mm für PAN 33D, 51, 124, 127, 147, 149, 182, 183, 184, 185, 5500, KABELFINDER, LAN1, LECKSTROMZANGE, MULTICAR Prüfkabel 4mm für PAN 186, 187, 188, 189, OSCIMETER Prüfkabel 4mm mit Federspitzen Prüfkabel 4mm extra lang (138 cm) Prüfkabel 4mm mit Kelvinklemme für CLM33 PAN SI 0,25A/ 600V Ersatzsicherung F 0,25A/600 für PAN 5500 PAN SI 0,2A/ 250V Ersatzsicherung F 0,2A/250 für PAN 184 PAN SI 0,2A/ 660V Ersatzsicherung FF 0,2A/660 für PAN 184, LAN1, KABELFINDER PAN SI 0,5A/ 1000V Ersatzsicherung FF 0,5A/1000 für PAN , OSCIMETER PAN SI 0,5A/ 660V Ersatzsicherung FF 0,5A/660 für PAN 185 PAN SI 0,5A/ 1000V Ersatzsicherung FF 0,8A/1000 für PAN 187LCR PAN SI 2A/ 600V Ersatzsicherung F 2A/600 für PAN PAN SI 10A/ 1000V Ersatzsicherung F 10A/ /1000 für PAN , OSCIMETER PAN SI 10A/ 600V Ersatzsicherung F 10A/ /600 für PAN 184 PAN SI 15A/ 600V Ersatzsicherung F 15A/ /600 für PAN PAN SI 20A/ 250V Ersatzsicherung F 20A/ /250 für PAN 184, MULTICAR 24

34 Áttekintés Adapterhez-/Lakatfogó Micrometer Minimeter Profimeter Mulitstift Kijelző Kijelző Maximális érték memória A termék leírása Mérési funkciók (maximum érték) Egyenfeszültség 300 V 600 V 600 V 500 V 600 V 600 V 1000 V 1000 V 1000 V Váltakozó feszültség 300 V 600 V 600 V 500 V 600 V 600 V 750 V 750 V 1000 V Egyenáram 200 ma 10A 10 A 0,2 A 10 A 10 A 10 A Váltakozó áram 10 A 0,2 A 10 A 10 A 10 A Ellenállás 2000 kω 2000 kω 20 MΩ 40 MΩ 20 MΩ 10 kω 60 MΩ 60 MΩ 40 MΩ Frekvencia 100 khz 10 MHz 10 MHz 10 MHz Kapacitás 200 µf 100 mf 100 mf 40 mf Hőmérséklet 1000 C C C C Alapvető funkciók Valódi-/tényleges érték mérés Pontosság 1,5 % 2,0 % 3 % 5 % 5 % 3 % 5 % 5 % 4 % Automatikus tartományválasztás Folytonosság vizsgáló további függvények < 30 Ω < 30 Ω 60 Ω 35 Ω < 40 Ω < 40 Ω ** Érintés nélküli feszültség detektor Automatikus lekapcsolás Szállítási terjedelem biztonság EN CAT II 1000 V CAT III 300 V 600 V 600 V 300 V 600 V 1000 V 1000 V 1000 V CAT IV 600 V 600 V 600 V 600 V 34

35 Áttekintés Digitális multiméter 1/ USB Oscimeter LAN1 Kabelfinder Multicar 5500 Kijelző Kijelző Maximális érték memória A termék leírása Mérési funkciók (maximum érték) Egyenfeszültség 1000 V 1000 V 1000 V 1000 V 1000 V 600 V 600 V 250 V 1000 V Váltakozó feszültség 1000 V 1000 V 1000 V 750 V 1000 V 600 V 600 V 250 V 750 V Egyenáram 10 A 10 A 10 A 10 A 800 ma 200 ma 200 ma 20 A Váltakozó áram 10 A 10 A 10 A 10 A 800 ma 200 ma 200 ma 20 A Ellenállás 40 MΩ 40 MΩ 50 MΩ 40 MΩ 60 MΩ 20 MΩ 20 MΩ 40 MΩ 200 kω Frekvencia 10 MHz 10 MHz 10 MHz 100 khz 10 MHz 10 MHz Kapacitás 40 mf 40 mf 10 mf 100 uf 4000 µf 40 mf Induktivitás 6000 mh Hőmérséklet C C C C C +760 C Infravörös - Hőmérséklet mérés +280 C Páratartalom % Zajszint 100 db Lux/Candela, Fényerősség Alapvető funkciók Valódi-/tényleges érték mérés Lux Pontosság 3,5% 3,5% 6 % 5,0 % 2 % 2 % 3 % 5 % Automatikus tartományválasztás Folytonosság vizsgáló további függvények 35 Ω 35 Ω 25 Ω < 50 Ω 30 Ω 150 Ω 100 Ω 50 Ω 35 Ω Automatikus lekapcsolás Vízálló IP67 Szállítási terjedelem biztonság EN CAT II 600 V 600 V CAT III 1000 V 1000 V 1000 V 1000 V 1000 V 300 V 300 V 250 V 1000 V CAT IV 600 V 600 V 600 V 600 V 600 V 35

36 Áttekintés Digitális multiméter 2/2 Kijelző 200A A+ ADP400A AD+ 1000AD+ Kijelző A termék leírása Mérési funkciók (maximum érték) Egyenfeszültség 600 V 600 V 600 V 600 V 600 V 600 V Váltakozó feszültség 600 V 600 V 600 V 600 V 600 V 600 V Egyenáram 400 A 80 A 400 A 600 A 1000 A Váltakozó áram 200 A 400 A 3000 A 400 A 80 A 400 A 600 A 1000 A Ellenállás 6 KΩ 20 MΩ 6 MΩ 40 MΩ 10 MΩ 10 MΩ Frekvencia 1000 Hz 10 khz 10 khz 1000 Hz 1 khz Kapacitás 100 µf 6000 µf Hőmérséklet +760 C Alapvető funkciók Valódi-/tényleges érték mérés Pontosság 2,5 % 3 % 3 % 2,8 % 3 % 3 % 3,5 % Automatikus tartományválasztás Bilincs nyílás 20 mm 30 mm 75 mm 30 mm 18 mm 30 mm 24 mm 35 mm Folytonosság vizsgáló 30 Ω < 150 Ω < 150 Ω < 30 Ω < 30 Ω további függvények Érintés nélküli feszültség detektor Automatikus lekapcsolás Szállítási terjedelem biztonság EN CAT III 600 V 600 V 600 V 600 V 600 V 600 V 600 V CAT IV 300 V 600 V 36

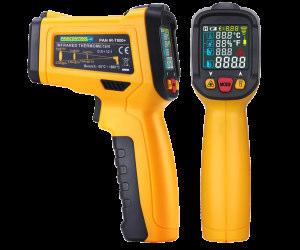

37 Áttekintés digitális hőmérő 610B IR-T260F IR-T380 IR-T650 IR-T800+ Aircontrol 125 Kijelző Kijelző Maximális érték memória A termék leírása Mérési funkciók (maximum érték) Hőmérséklet C +260 C +380 C +650 C C Infravörös - Hőmérséklet mérés 260 C 380 C 650 C C Páratartalom % 99,9 % Alapvető funkciók Pontosság 2,2% 5 % 2 % 2,5 % 1,5 C 8 % további függvények Automatikus lekapcsolás Szállítási terjedelem 37

38 Begriffslexikon 3 ½ - stellige Anzeige höchster Anzeigewert = 1999, d.h. ein Wert von z.b. 180 wird als 180,0 dargestellt; ein Wert von 230 als ¾ - stellige Anzeige höchster Anzeigewert = 3999, d.h. ein Wert von z.b. 230 wird als 230,0 dargestellt, ein Wert von 400 als 400 Analogbalken zusätzlich zur Ziffernanzeige haben einige Geräte eine Balkenanzeige, die zwar nicht den exakten Messwert anzeigt, dafür aber etwa 3mal so schnell reagiert wie eine Ziffernanzeige und daher stark schwankende Signale besser darstellen kann (ähnlich wie der Zeiger eines Analoggerätes) Anlaufstrom Als Einschaltstrom bezeichnet man den elektrischen Strom, der unmittelbar nach dem Einschalten eines elektrischen Verbrauchers fließt. Er unterscheidet sich vom Nennstrom und muss bei der Auslegung elektrischer Betriebsmittel, wie Schalter, Sicherungen, Relais usw. berücksichtigt werden, da er ein Vielfaches des später fließenden Nennstromes betragen kann. Man kann den erhöhten Einschaltstrom jedoch auch mit geeigneten (Zusatz-)Schaltungen (Einschaltstrombegrenzer, auch Sanfteinschalter oder Softstarter genannt) begrenzen oder ganz vermeiden. Auflösung kleinster darstellbarer Messwert Automatische bei Geräten, die mit dieser Funktion ausgestattet sind, erfolgt ca. 30 min. nach der letzten Abschaltung Messung zur Schonung der Batterien automatisch die Abschaltung Automatische es muss nur die zu messende Größe eingestellt werden (Spannung, Strom, Widerstand Bereichswahl etc.), den optimalen Messbereich stellt das Gerät automatisch ein: Bei Manueller Bereichswahl muss der optimale Messbereich händisch eingestellt werden. Ist die Höhe des zu messenden Wertes unbekannt, so fängt man im höchsten Bereich an und tastet sich Schritt für Schritt an den optimalem Bereich heran. Wobei bei Spannungsund Strommessungen bei jedem Umschalten die Prüfkabel abgeklemmt werden müssen, um eine Beschädigung des Messgerätes zu vermeiden. Blindstrom Die Begriffe Blindstrom und Wirkstrom finden Verwendung in der Elektrotechnik insbesonderee im Zusammenhang mit der Übertragung von elektrischer Energie. Häufig kann der Augenblickswert der Stromstärke nicht als proportional zum Augenblickswert der elektrischen Spannung angesehen werden. Während die elektrische Wechselspannung als eingeprägte Größe fast immer nahezu sinusförmig verläuft, kann die Wechselstromstärke zeitlich verschoben oder in der Form verändert (verzerrt) sein. Während der Wirkstrom für die elektrische Arbeit oder den Transport von elektrischer Energiee steht, die beim Verbraucherr in mechanische, thermische oder chemische Energiee umgewandelt wird, ist der zusätzlich fließende Blindstrom daran unbeteiligt. Data - Hold bei einigen Geräten kann durch Drücken einer Taste der Anzeigewert beliebig lange festgehalten werden. Das ist vorteilhaft, wenn z.b. an dunklen, schlecht zugänglichen Orten gemessen wird Erde Die Erdung ist eine elektrisch leitfähige Verbindung mit dem Elektrischen Potential des Erdbodens.[1] Die Erdung ist eine Form der Masseverbindung. Ein Massepotential ist im Allgemeinenn nicht identisch mit dem Erdpotential. Durch eine Masseverbindung (Massung) wird eine leitfähige Verbindung mit der leitfähigen Umgebung hergestellt. Wenn diese Umgebung den Erdboden umfasst oder mit ihm leitfähig verbunden ist, liegt eine Erdung vor. Frequenz Maß für die Häufigkeit pro Sekunde, in der die Wechselspannung ihre Richtung ändert. Einheit Hertz (Hz); z.b. 50Hz Genauigkeit Bei Analoggeräten wird die Genauigkeit als maximale Abweichung in Prozent vom Skalenendwert angegeben; (z.b. Skala 0-500V, Genauigkeit 3%, zulässige Abweichung daher 15V). Bei Digitalgeräten wird die Genauigkeit als maximale Abweichung in Prozent vom angezeigten Wert angegeben zuzüglich einer möglichen Schwankung der letzten Stelle, angegeben in D=Digits.(z.B. Anzeige 180,0V, Genauigkeit 0,5% ± 2D, zulässige Abweichung daher 180 x 0,5% = 0,9 + 0,2 = 1,1V) 26

39 Begriffslexikon Kontaktloser Spannungsprüfer Induktivität Kapazität LCD - Anzeige LED Leckstrom Leistung Leistungsfaktor Logiktest Nullleiter Phase Schallpegel Scheinleistung Spannung Kontaktlose Phasenprüfer können mittels eines Sensors die elektrische Feldstärke in unmittelbarer Nähe des Leiters detektieren und über eine Anzeigee wie eine Leuchtdiode optisch signalisieren. Dazu ist zusätzlich eine eigene Versorgung wie eine Batterie nötig. Je nach Empfindlichkeit kann damit auch durch die Isolierung eines Kabels hindurch die Spannung geprüft werden. Auch diese Messgeräte sind für eine verlässliche Spannungsprüfung ungeeignet. Sie haben allerdings den Vorteil, dass bei einem Fehler im Phasenprüfer die Person über das Anzeigegerät nicht in den Stromkreis gelangen kann. Maß für die Menge an magnetischer Energie, die in einer Spule gespeichert werden kann. Einheit: Henry (H); z.b. 20mH Maß für die Menge an elektrischer Energie, die in einem Kondensator gespeichert werden kann. Einheit: Farad (F); z.b.4,8 µf Liquid Crystal Display = Flüssigkristallanzeige. Die im spannungslosen Zustand durchsichtigen Kristalle verfärben sich durch Anlegen einer Spannung dunkel Eine Leuchtdiode (auch Lumineszenz-Diode, englisch light-emitting diode, deutsch lichtemittierende Diode, LED) ist ein elektronisches Halbleiter-Bauelement. Fließt durch die Diode Strom in Durchlassrichtung, so strahlt sie Licht, Infrarotstrahlung (als Infrarotleuchtdiode) oder auch Ultraviolettstrahlung mit einer vom Halbleitermaterial und der Dotierung abhängigen Wellenlänge ab. Ein Leckstrom ist ein elektrischer Strom, der über einen Pfad fließt, der nicht zur Leitung von Strom vorgesehen ist. Der Ableitstrom bezeichnet hingegen die Summe aus Leckströmen und dem Strom durch Eigenkapazitäten oder Entstörkondensatoren von Geräten mit Schutzleiter (Schutzklasse I). Leckströme können auftreten, wenn ein Isolator nicht ideal ist, er also eine (geringe) elektrische Leitfähigkeit besitzt, die Oberfläche eines Isolators einen Kriechstrom führt, insbesondere, wenn Verunreinigungen und/oder Feuchtigkeit auf der Oberfläche vorhanden sind (siehe auch Kriechstromfestigkeit) oder im Inneren von Halbleitern spontan freie Ladungsträger entstehen, die durch eine angelegte elektrische Spannung im Halbleiterkristall wandern. Dies kann z. B. durch erhöhte Temperatur oder Strahlung verursacht bzw verstärkt werden eines elektrischen Gerätes wird berechnet aus Strom I x Spannung U: P = U x I, angegeben in Watt W oder Kilowatt kw (1000 Watt). (Im Gleichstromkreis einfach, für Wechselstrom nur unter Berücksichtigung des Leistungsfaktors zu ermitteln!) Auch cos φ genannt. Gibt die zeitliche Verschiebung zwischen Spannungs- und Stromphase in einem Wechselstromkreis bei induktiver oder kapazitiver Last an Überprüfung der Funktion sog. Logischer Schaltungen: 1/0, Go/ NoGo Leiter eines Wechselstromkreises, der keine Spannung gegen das Erdpotential hat. Üblicherweise blau gekennzeichnet Leiter eines Wechselstromkreises, der eine Spannung gegen das Erdpotential hat. Üblicherweise braun, grau oder schwarz gekennzeichnet Der Schallpegel ist eine umgangssprachlich verkürzte Bezeichnung für den Pegel einer akustischen Größe, der üblicherweise in der Hilfsmaßeinheit Dezibel angegeben wird. Die Scheinleistung, auch Anschlusswert oder Anschlussleistung, kennzeichnet die einem elektrischen Verbraucher zugeführte oder zuzuführende elektrische Leistung; diese stimmt nicht notwendig mit der vom Verbraucher in Form thermischer, mechanischer oder anderer Energie weitergegebenen Leistung überein. Die Scheinleistung S ergibt sich aus den Effektivwerten von elektrischer Stromstärke I und elektrischer Spannung U und setzt sich zusammen aus der tatsächlich umgesetzten Wirkleistung P und einer zusätzlichen Blindleistung Qtot Maß für den Potentialunterschied zwischen zwei elektrischen Polen. Einheit: Volt (V); z.b. 230V 27

40 Begriffslexikon Strom Gleichspannung Wechselspannung Gleichstrom (DC = Direct Current) Wechselstrom (AC = Alternating Current) Drehstrom ( Kraftstrom ) Transistortest True - RMS Überlastschutz Widerstand Wirkleistung die Polarität bleibt immer gleich, es gibt einen Plus- und einen Minuspol, z.b. bei Batterien oder Photovoltaik die Polarität ändert sich laufend in der angegebenen Frequenz, z.b. bei Generatoren (Dynamo, Lichtmaschine, Kraftwerk) Maß für die Menge an Elektronen, die pro Zeiteinheit durch einenn elektrischen Leiter fließen. Einheit: Ampere (A), z.b. 16A die Polarität bleibt immer gleich, die Elektronen bewegen sich vom Minus- zum Pluspol die Polarität hin und her Unterscheidungenn ändert sich laufend in der angegebenen Frequenz, die Elektronen schwingen 3-phasiger Wechselstrom. Die Spannung zwischen den Phasen in Haushaltsnetzen beträgt üblicherweise 400 V, die Spannung zwischen einer Phase und dem Nullleiter 230 V. gemessen wird der Verstärkungsfaktor, d.h. das Verhältnis von Basisstrom zu Kollektorstrom oder Echt-Effektivwertmessung, üblicherweise wird der Scheitelwert gemessen und der einer Sinuskurve entsprechende Wert angezeigt. Bei nicht-sinusförmigen Signalen (z.b. am Ausgang eines Frequenzumrichters) führt dieses Verfahren jedoch zu Messfehlern bis hin zu einer stark schwankenden, nicht mehr ablesbaren Anzeige. Geräte, die mit einer True-RMS - Funktion ausgestattet sind, liefern auch unter diesen Umständen korrekte Messergebnisse durch Fehlbedienung kann es vorkommen, dass die Prüfspitzen mit Spannung in Berührung kommen, während der Bereichsschalter noch auf Widerstandmessung oder Durchgangsprüfung eingestellt ist. Qualitativ hochwertige Geräte überstehen diese Fehlbedienung bis zu einer bestimmten Spannung, ohne Schaden zu nehmen Begrenzt den Stromfluss in einem elektrischen Leiter. Je höher der Widerstand, umso geringer der Strom bei gegebener Spannung. Einheit: Ohm (Ω) Die Wirkleistung P ist die elektrische Leistung, die für die Umwandlung in andere Leistungen (z. B. mechanische, thermische oder chemische) verfügbar ist. Sie ist abzugrenzenn von der Blindleistung, die für diese Umwandlung nicht verwendbar ist. Die Wirkleistung P wird in der Einheit Watt angegeben. Bei gleichbleibender Spannung und gleichbleibendem Strom ist die Wirkleistung das Produkt von Spannung U und Strom I: Analogmultimeter Mechanisches Drehspulmesswerk (Zeiger) Leichtere Ablesbarkeit von stark schwankenden Signalen Durch geringeren Innenwiderstand Unempfindlichkeit gegenüber Streuspannungen Multimeter Mehr Funktionen und Messbereichee zu günstigeren Preisen Höhere Genauigkeit im Strombereich - Digitalmultimeter Elektronisches Messwerk Unempfindlichkeit gegenüber Erschütterungen und Vibrationen Wesentlich höhere Genauigkeit Wesentlich mehr Funktionen integrierbar (Frequenz-, Kapazitäts-, Temperaturmessung etc.) Besseres Preis-/ Leistungsverhältnis - Zangenamperemeter Messung höherer Ströme, die mit Multimetern nicht mehr gemessen werden können ( > 20A) Berührungsloses Messen, ohne den Stromkreis öffnen zu müssen 28
