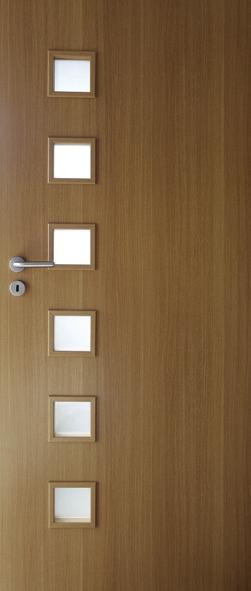

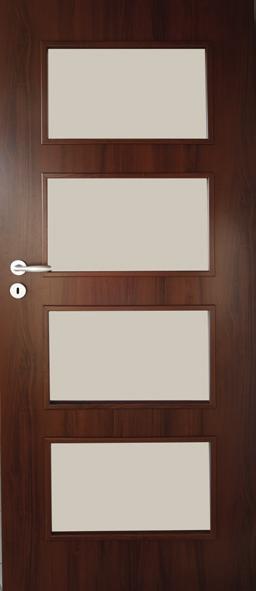

1 INVADO AJTÓK Katalógus Norma B596 Norma B462 Norma B224 Aquarius B339 Aquarius B224 Merano B402 Merano B339 Merano B462

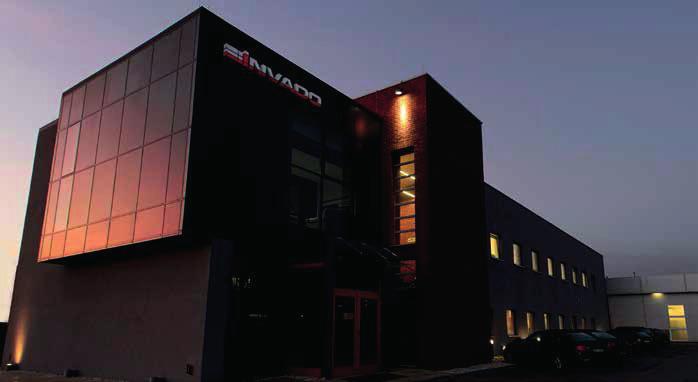

2 Az INVADO kínálatának legerősebb elemei az ajtólap és ajtó tok gyártás, ezért a válallat életében jelentős áttörést jelentett egy korszerű ajtófóliázó gyártósor üzembe állítása. (INVADO technológia) Az innovatív ajtógyártási módszereknek köszönhetően az INVADO a technológiailag legfejlettebb európai vállalatok közé tartozik. A technológia legfontosabb eleme a felületek fóliázása élenkénti öszekapcsolás nélkül. Ennek köszönhetően az élek nem csak esztétikusak, hanem ellenállóbbak is a sérülésekkel szemben. Gyakorlatilag nincs mód a szélek letörésére, mivel a fólia széleinek összeillesztése a falc belső oldalán szem elől rejtve - történik. Ezt a technológiát 2007 óta alkalmazzuk minden fóliás ajtótípusnál. Ennek a technológiának köszönhető, hogy az INVADO ajtói, a piacon egyedül álló módon legömbölyített élekkel készülnek, ami biztonságos, és nem sérti meg a felhasználók kezét. Minőség mindenek felett: Az INVADO arra törekszik, hogy az egyes ügyfelek igényeinek tökéletes kielégítése érdekében folyamatosan javítsa termékei minőségét. A minőség kiemelt célunk. Vezérelvünk a minőség a tervezéstől a teljes gyártási folyamaton át. Az ISO 9001: 2009 tanúsítvány is bizonyítéka annak, hogy cégünk kiváló minőségű termékek gyártását tartja legfontosabb céljának. Az INVADO valamennyi terméke megfelel az európai szabványoknak. A kiváló termékminőség, a színvonalas kiszolgálás, a szállítási határidők pontos betartása miatt vevőink megbízható partnernek tartják cégünket. Biztonságos élek Az INVADO fóliás ajtajait az INVADO szabadalmaztatott technológiájával készítjük, ami magában foglalja a fólia falc belső oldalán történő illesztését. Ez az egyedi technológia a biztosíték arra, hogy az élek nem válnak vagy törnek le, ezáltal tovább maradnak szépek és újszerűek. LEGÖMBÖLYÍTETT SARKOK Biztonságos kivitel FÓLIÁS AJTÓK szerkezete LEMEZELT KIVITEL Üvegszorító léc MODUL AJTÓK szerkezete MASSZÍV MODULÁRIS FELÉPÍTÉS Nincs üvegezőléc LEGÖMBÖLYÍTETT SARKOK Biztonságos kivitel 2 vagy 3 ( 90 -es szélességi mérettől) becsavarós pipapánt STANDARD KITÖLTÉS papírrács betét (papírrács) FELÁR ELLENÉBEN KÉRHETŐ KITÖLTÉS Csőfuratos forgácslap FÓLIA SZÉLEK ILLESZTÉSE A FALC BELSŐ OLDALÁN Újító fóliázási technológia Matt üveg SATINATO KILINCSEK széles választék SZELLŐZÉS Szellőző lyukak, alámarás vagy rács* (*csak a NORMA DECOR ajtóknál) DUPLA ALSÓ KERET 5cm-es visszavágási lehetőség KILINCSEK széles választék NEM ÁTLÁTSZÓ ÜVEGBETÉT 6 féle színben SZELLŐZÉS Alámarás, kerek vagy négyszögletes fém szellőzők ENDURO PLUS FÓLIA FELÜLET és sok más egyéb, beleértve a nagyon ellenálló felületet is AJTÓLAP KITÖLTÉS 22mm vastag MDF betétek Matt üveg SATINATO 2 vagy 3 ( 90 -es szélességi mérettől) becsavarós pipapánt

3 ENDURO felület A felhasználás intenzivitása: Lindo (fehér) Coimbra Bükk Dió Tölgy Felületképzések kétirányú Felületképzések egyirányú A felület osztályozása MEDIUM 1: Ragasztott, magas esztétikai követelményeknek megfelelő, a fa természetes jellegét visszaadó, és tökéletes tartóssággal jellemzehető. Rendeltetés: Épületek, a legkülönbfélébb rendeltetésű helyiségek. Ébenfa Gesztenye Szilfa ENDURO 3D felület Nemes tölgy Klasszikus dió Hamvas tölgy Antracit Európai tölgy Természetes tölgy Havas tölgy Retro tölgy ENDURO PLUS felület Cédrus Laminált ECO-FURNÉR (/) A felhasználás intenzivitása: A felület osztályozása TOP 1: Magas minőségű fedés modern színárnyalatokkal, nagyon magas tartóssági paraméterekkel. Rendeltetés: Szállodák, irodák, középületek Duró dió Eterno tölgy Szürke tölgy Sötét Coimbra Világos gesztenye Fehér Szürke Melunga dió Arany tölgy DOMBORNYOMOTT felület A felhasználás intenzivitása: A felület osztályozása MEDIUM 2: Magas esztétikai követelményeknek megfelelő, megnövelt ellenállóságú felület. Rendeltetés: Épületek, a legkülönbfélébb rendeltetésű helyiségek.

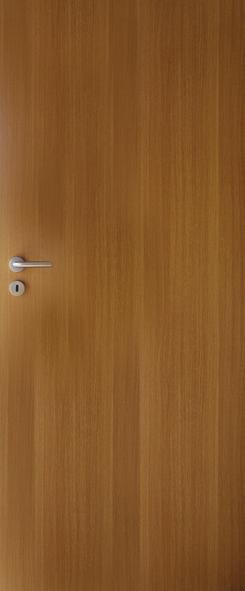

4 FÓLIÁS AJTÓ VÁLASZTÉK NORMA DECOR Norma Decor 1 Norma Decor 2 Norma Decor 3 Norma Decor 4 Norma Decor 5 Norma Decor 6

5 KONSTRUKCIÓ: FELÜLETKÉPZÉSEK: MDF keret, stabilizációs kitöltés papírrács betéttel, vagy felár ellenében csőfuratos forgácslap betéttel, a keret és a kitöltés dekorfóliázott, dombornyomott vagy ECO-Furnér borítású HDF lappal burkolva, az üvegléc az ajtószárny színében, az oldalsó és felső élek fóliával borítottak, ajtólapok függőleges élei lekerekítettek (további információ a 60. oldalon), szárnyak aljából max.: 50 mm vágható (nem érvényes a szellőzővel ellátott szárnyakra), egyszárnyú az alábbi szélességtől , kétszárnyú az alábbi szélességtől ENDURO felület Lindo (fehér) Bükk Tölgy Dió Coimbra Ébenfa ENDURO PLUS felület KERESZTMETSZETI RAJZ FÓLIÁS AJTÓK Cédrus ENDURO 3D felület Természetes tölgy Havas tölgy Retro tölgy 1 MDF keret kitöltés papírrács betét 3 4 kitöltés csőfuratos forgácslap HDF lemez dekorfólia borítással Nemes tölgy Klasszikus dió Hamvas tölgy Laminált ECO-FURNÉR (/) Antracit Európai tölgy STANDARD FELSZERELÉS: zár 72mm-es lyuktávolsággal, BB, WC (fordítógombbal) vagy cilinderzárral, becsavarós pipapánt 2db a ajtólap méretig, 3db a 90 és 100 -as lapméret esetén. Műszaki engedély ITB AT /2012 VÁLASZTHATÓ TOKOK: Sötét Coimbra Duró dió Eterno tölgy Szürke tölgy Világos gesztenye Fehér Szürke MEGJEGYZÉS: NORMA DECOR 2 ÉS 3 AJTÓK NEM ELÉRHETŐEK B406, B462 SZÍNEKBEN NORMA DECOR 2-5 NEM ELÉRHETŐ ECO-FURNÉR SZÍNEKBEN ÜVEGEK: satinato MEGJEGYZÉS: AZ ÜVEG FÉNYES OLDALA A PANT FELŐLI OLDALON VAN. BLOKKTOK ÁLLÍTHATÓ TOK FELÁRAS KIEGÉSZÍTŐK: csőfuratos forgácslap betét szellőző bemarás ajtólap alján plusz pánt as ajtólapokhoz falc nélküli ajtólap (toló ajtókhoz), kétszárnyú kivitel PVC szellőző lyukak cilinder betét 31/36 kulcslyuk nélküli kivitel 100 -as és 110 -es ajtószárnyak pánttakaró szellőző rács

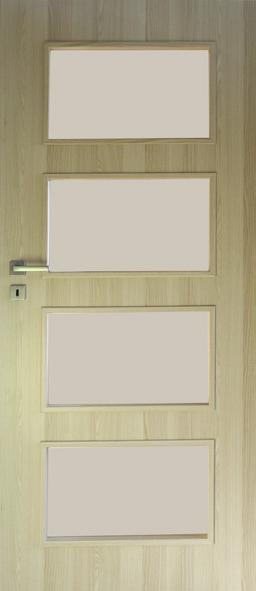

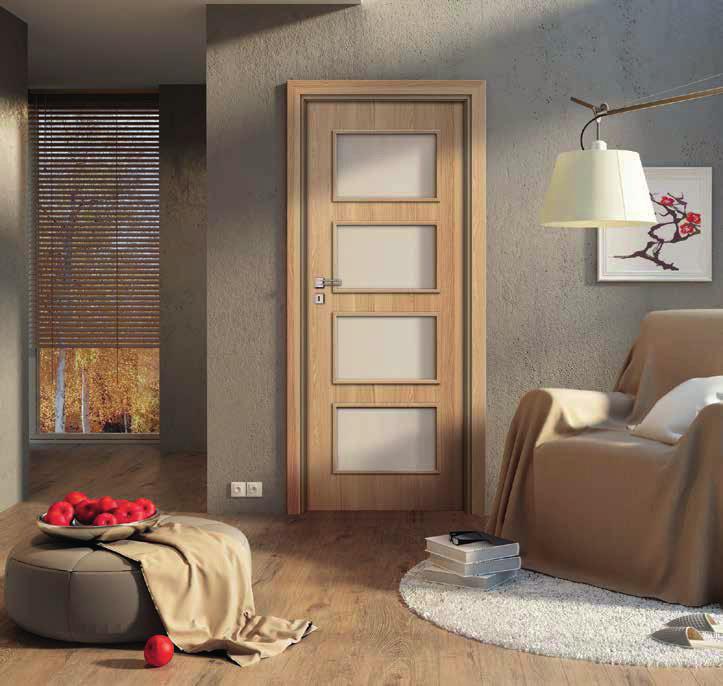

6 FÓLIÁS AJTÓ VÁLASZTÉK MERANO Merano 1 Merano 2 Merano 3 Merano 4 Merano 5

7 KONSTRUKCIÓ: FELÜLETKÉPZÉSEK: MDF keret, stabilizációs kitöltés papírrács betéttel, vagy felár ellenében csőfuratos forgácslap betéttel, a keret és a kitöltés dekorfóliázott, dombornyomott vagy ECO-Furnér borítású HDF lappal burkolva, az üvegléc az ajtószárny színében, az oldalsó és felső élek fóliával borítottak, ajtólapok függőleges élei lekerekítettek (további információ a 60. oldalon), szárnyak aljából max.: 50 mm vágható (nem érvényes a szellőzővel ellátott szárnyakra), egyszárnyú az alábbi szélességtől , kétszárnyú az alábbi szélességtől ENDURO felület Bükk Tölgy Dió Coimbra Ébenfa ENDURO PLUS felület KERESZTMETSZETI RAJZ FÓLIÁS AJTÓK Cédrus ENDURO 3D felület Természetes tölgy Havas tölgy Retro tölgy MDF keret 2 kitöltés papírrács betét 3 4 kitöltés csőfuratos forgácslap HDF lemez dekorfólia borítással Nemes tölgy Klasszikus dió Hamvas tölgy Laminált ECO-FURNÉR (/) Antracit Európai tölgy STANDARD FELSZERELÉS: zár 72mm-es lyuktávolsággal, BB, WC (fordítógombbal) vagy cilinderzárral, becsavarós pipapánt 2db a ajtólap méretig, 3db a 90 és 100 -as lapméret esetén. Duró dió Eterno tölgy Szürke tölgy Műszaki engedély ITB AT /2012 VÁLASZTHATÓ TOKOK: Sötét Coimbra Világos gesztenye Fehér Szürke ÜVEGEK: satinato (standard) chinchila (standard) BLOKKTOK ÁLLÍTHATÓ TOK FELÁRAS KIEGÉSZÍTŐK: csőfuratos forgácslap betét szellőző bemarás ajtólap alján plusz pánt as ajtólapokhoz falc nélküli ajtólap (toló ajtókhoz), kétszárnyú kivitel PVC szellőző lyukak cilinder betét 31/36 kulcslyuk nélküli kivitel 100 -as és 110 -es ajtószárnyak pánttakaró master carre (felár ellenében) MEGJEGYZÉS: AZ ÜVEG FÉNYES OLDALA A PANT FELŐLI OLDALON VAN.

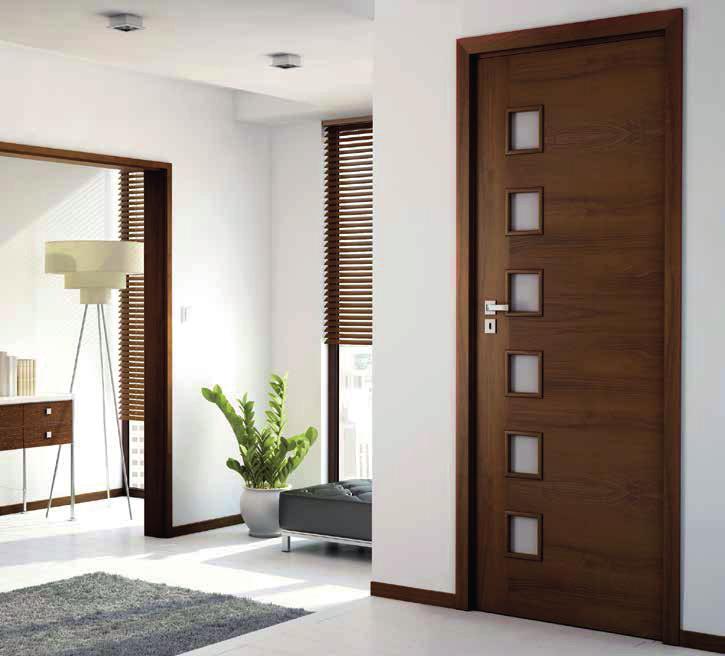

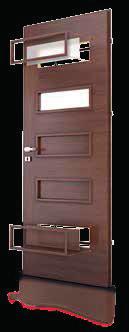

8 FÓLIÁS AJTÓ VÁLASZTÉK AQUARIUS. LIBRA. TAURUS Aquarius 1 Aquarius 2 Libra Taurus

9 KONSTRUKCIÓ: FELÜLETKÉPZÉSEK: MDF keret, stabilizációs kitöltés papírrács betéttel, vagy felár ellenében csőfuratos forgácslap betéttel, a keret és a kitöltés dekorfóliázott, dombornyomott vagy ECO-Furnér borítású HDF lappal burkolva, az üvegléc az ajtószárny színében, az oldalsó és felső élek fóliával borítottak, ajtólapok függőleges élei lekerekítettek (további információ a 60. oldalon), szárnyak aljából max.: 50 mm vágható (nem érvényes a szellőzővel ellátott szárnyakra), egyszárnyú az alábbi szélességtől , kétszárnyú az alábbi szélességtől Felületképzések egyirányú ENDURO felület Bükk Tölgy Felületképzések kétirányú Dió Coimbra Ébenfa Gesztenye Szilfa ENDURO PLUS felület Cédrus Természetes tölgy Havas tölgy Retro tölgy KERESZTMETSZETI RAJZ FÓLIÁS AJTÓK ENDURO 3D felület 1 MDF keret kitöltés papírrács betét 3 4 kitöltés csőfuratos forgácslap HDF lemez dekorfólia borítással Nemes tölgy Klasszikus dió Hamvas tölgy Laminált ECO-FURNÉR (/) Antracit Európai tölgy STANDARD FELSZERELÉS: zár 72mm-es lyuktávolsággal, BB, WC (fordítógombbal) vagy cilinderzárral, becsavarós pipapánt 2db a ajtólap méretig, 3db a 90 és 100 -as lapméret esetén. Műszaki engedély ITB AT /2012 VÁLASZTHATÓ TOKOK: Sötét Coimbra Duró dió Eterno tölgy Szürke tölgy Világos gesztenye Fehér Szürke MEGJEGYZÉS: SZILFA SZÍN NEM ELÉRHETŐ 100 ÉS 110 MÉRETŰ EGYSZÁRNYÚ ILL. 200 MÉRETŰ KÉTSZÁRNYÚ AJTÓK ESETÉN. ÜVEGEK: satinato BLOKKTOK ÁLLÍTHATÓ TOK FELÁRAS KIEGÉSZÍTŐK: csőfuratos forgácslap betét szellőző bemarás ajtólap alján plusz pánt as ajtólapokhoz falc nélküli ajtólap (toló ajtókhoz) kétszárnyú kivitel, PVC szellőző lyukak cilinder betét 31/36 kulcslyuk nélküli kivitel 100 -as és 110 -es ajtószárnyak pánttakaró MEGJEGYZÉS: AZ ÜVEG FÉNYES OLDALA A PANT FELŐLI OLDALON VAN.

10 contrasto csincsilla nero master carre átlátszó satinato MEGJEGYZÉS: AZ ÜVEGEK ÁRNYALATA MEGRENDELÉSENKÉNT KISSÉ ELTÉRHET

11 TECHNIKAI INFORMÁCIÓK Jobbos ajtó Balos ajtó D C A FALCOS AJTÓK MÉRETEI A B C D MEGJEGYZÉS: AZ A ÉS C JELZÉSEK A FALC NÉLKÜLI ÉS TOLÓ AJTÓK MÉRETEIT JELÖLIK A B AJTÓLAPOK FÜGGŐLEGES ÉS FELSŐ ÉLEINEK KEREKÍTÉSE: Ajtó típusok: Falcolt ajtók Szabvány ajtók Falc nélküli ajtók Toló ajtók Kétszárnyú ajtók éleinek találko zásánál FÓLIÁS MODUL AJTÓK ü ü ü ü FÓLIÁS AJTÓK ü -- X X HARMONIKA AJTÓK ü* ÜVEGAJTÓK -- X EGIDA ü IGNIS ü Technikai AJTÓKERET információk a szellőzéshez *csak a külső függőleges éleken a többi élnél nem A fürdőszoba, kézmosó és a külön WC ajtók szabványának megfelelően az ajtónak kifelé kell nyílnia, legalább 0,8 m szélesnek kell lennie, 2 méter belmagasságúnak, és az alsó részén szellőzőnyílásnak kell lennie, amelynek össz keresztmetszete nem lehet kisebb, mint 0,022 méter a levegő beáramlás érdekében. Az ilyen szellőzőnyílás alkalmazása lehetővé teszi az ajtó teljes felüleétén a szellőzést. Viszont ha csak kisebb nyílást hagyunk az ajtón, akkor megfelelő távolságot kell hagyni a küszöb és az ajtószárny között a levegő áramlására. Ennek érdekében a fürdőszaba, vagy a WC-ajtószárnyat a beszereléskor kell alul megrövidíteni. Ajtólap szellőző furatokkal Ajtólap szellőző vágással Ajtólap szellőző rácssal Ajtószélesség A szellőző lyukak száma Szellőző nyílások lyukakkal 7 mm-es átmérővel Az előírt átmérő a lyukaknál (mm) Megfelelő szellőzés az ajtó levágásával (7mm) Az előírt átmérő a lyukaknál (mm) Megfelelő szellőzés szellőző rács alkalmazásával (7mm) Az előírt átmérő a lyukaknál (mm) , , > 0, , , > 0, , , > 0, , , > 0, , , > 0, , , > 0, Ajtó modellek, ahol a szellőző lyukak, az alámarás és a szellőzőrács nem kivitelezhető: D artagnan modellek. Az INVADO ajtókban nem lehetséges többféle szellőzési mód egyidejű használata Szellőző rács (Norma Decor) Szellőző nyílás Kerek szellőző nyílások Négyszögletes szellőző nyílás

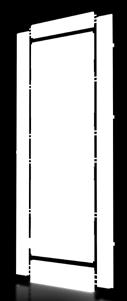

12 AJTÓKERET BLOKKTOK Műszaki engedély ITB AT /2009 s3 s4 lapos boritás LO1 (60 x 10 mm) ovális baritás LO2 (60 x 10 mm) FELÉPÍTÉS: MDF az alábbi borításokkal: természetes furnér, 3mm vastag, ENDURO fólia vagy ECO-FURNÉR. MÉRETEK - A tok keresztmetszete: 90x44 mm A tokokat az alábbi méretű ajtókhoz gyártjuk: egyszárnyú: es kétszárnyú: as h2 h1 h4 h3 s1 s2 SZÁRNYAK ÉS OB3 OB6 BLOKK TOK MÉRETEI: Egy szárnyú ajtók Kétszárnyú ajtók s1 az ajtószárny szélessége s2 a falnyílás szélessége s3 az ajtótok külső szélessége s4 az ajtótok belső szélessége h1 az szárny magassága 2040 h2 a falnyílás magassága, 2084 h3 az ajtótok külső magassága, 2069 h4 az ajtótok belső magassága 2025 ÁLLÍTHATÓ TOK Műszaki engedély ITB AT /2015 s3 s4 lapos borítás ORS1 ovális borítás ORS2 FELÉPÍTÉS: MDF az alábbi borításokkal: természetes furnér, 3mm vastag, ENDURO fólia vagy ECO-FURNÉR. MÉRETEK: - Az állítható ajtótok a 20 mm-es állítási lehetőséggel készülnek. A fal minimális vastagsága 75 mm. A 340 miliméternél vastagabb falhoz készült állítható tok legalább két, egymással kapcsolódó részből áll. Az alábbi szélességi méretekben készülnek: egyszárnyú es méretben, kétszárnyú as méretben. s1 s2 s5 h5 h2 h1 h4 h3 A SZÁRNY ÉS AZ AJTÓKERET MÉRETEI (MM) Egy szárnyú ajtók Kétszárnyú ajtók s1 az ajtószárny szélessége s2 a falnyílás szélessége s3 az ajtótok külső szélessége s4 az ajtótok belső szélessége s5 az ajtótok szélessége borítással együtt h1 az szárny magassága 2040 h2 a falnyílás magassága, 2062 h3 az ajtótok külső magassága, 2047 h4 az ajtótok belső magassága 2025 h5 az ajtótok magassága borítással együtt 2097

13 AJTÓKERET ÁLLÍTHATÓ AJTÓTOK FALCNÉLKÜLI MODUL AJTÓKHOZ Műszaki engedély ITB AT /2015 KONSTRUKCIÓ : MDF, természetes furnér vagy dekorfólia borítással a borítók kapcsolódnak 45 o, a borító szélessége 60 mm. MÉRETEK - A fal minimális vastagsága 75 mm. A 340 miliméternél vastagabb falhoz készült állítható tok legalább két, egymással kapcsolódó részből áll. Az alábbi szélességi méretekben. h5 h2 h1 h4 h3 Az alábbi szélességi méretekben készülnek: egyszárnyú es méretben, kétszárnyú as méretben. s3 s4 takaróléc az ajtótok oldala felől s1 s2 s5 ÁLLÍTHATÓ TOKOK AJTÓLAP MÉRETEI FALCNÉKÜLI AJTÓKNÁL (MM) Egy szárnyú ajtók Kétszárnyú ajtók s1 az ajtószárny szélessége s2 a falnyílás szélessége s3 az ajtótok külső szélessége s4 az ajtótok belső szélessége s5 az ajtótok szélessége borítással együtt h1 az szárny magassága 2027 h2 a falnyílás magassága, 2062 h3 az ajtótok külső magassága, 2047 h4 az ajtótok belső magassága 2025 h5 az ajtótok magassága borítással együtt 2097 AZ ÁLLÍTHATÓ ÉS A BLOKK TOK FELÁRAI tok felülvilágitóval 5fm külméretig (üveg nélkül) kétszárnyú ajtótokok nem tipikus méretek falkáva burkolat (vak ajtótok) állítható ajtótok ovális borítással falra szerelt ajtótok egyszárnyú tolóajtóhoz szárnytakaróval (kivéve az ORS3 takarót) kiegészítő pántok mérethez NÉVLEGES FALVASTAGSÁG ÁLLÍTHATÓ TOKOK ESETÉN symbol falvastagság symbol falvastagság A B C D E F G H I J L M N O P Q R S T U K

14 KILINCSEK UNO INVADO-D UNO-R PRESTO GIUSSY INVADO INX - rozsdamentes acél. M6/M9 - króm/nikkel. INX - rozsdamentes acél. M6/M9 - króm/nikkel. M6/M9 - króm/nikkel, M3 - grafitbarna. M6/M9 - króm/nikkel BELIA FLIP QUANTA ENTRA QUBIK SN - szatinált nikkel. SN - szatinált nikkel. SN - szatinált nikkel. SN - szatinált nikkel. M9 - grafitbarna, M8 - titan. PRADO M3 M9 REAL FOKUS-R INVADO-QR M6 M91 M8 INX INX - rozsdamentes acél. M6/M9 - króm/nikkel M91 - szatinált nikkel, M3 - grafitbarna. M9 - nikkel, SN TARTOZÉKOK BELTÉRI AJTÓK: Becsavarós pipapánt Pánttakarók Rejtett pántok (falc nélküli ajtókhoz) Hajóablak (satinato, átlátszó) BELTÉRI BEJÁRATI AJTÓK: MŰSZAKI AJTÓK: + zártakaró JANE (EGIDA ajtóhoz) Kukucskáló Cilinder betét gombbal Ajtócsukó Automata küszöbtömítés, Kukucskáló TOLÓ RENDSZEREK: fogantyú Kefe (falban futó toló rendszerhez) Karnis (fal előtt futó toló rendszerekhez) lassító szerkezet (fal előtt futó toló ajtókhoz) fogantyú kulccsal Takarólécek (falban futó toló rendszerhez)

15 Invado belsőtéri ajtók Enduro dekor fóliázott ajtófelülettel papírrácsbetétes ajtókitöltéssel! Ajtó Tok Külméretek Falvastagság NORMA DECOR AQUARIUS 1 üveges MERANO 5 üveges Üvegezés: Tele ajtók Santinato Üveggel Santinato Üveggel 75x206 cm (N 70 cm) 85x206 cm (N 80 cm) 95x206 cm (N 90 cm) Komplett Ajtótok+Ajtólap bruttó ár/db cm és cm Fv. Színek B596 HAVAS TÖLGY B339 DIÓ B224 TÖLGY B462 CÉDRUS B402 COIMBRA B406 ÉBENFA B596 HAVAS TÖLGY B339 DIÓ B224 TÖLGY B462 CÉDRUS B402 COIMBRA B406 ÉBENFA B596 HAVAS TÖLGY B339 DIÓ B224 TÖLGY B462 CÉDRUS B402 COIMBRA B406 ÉBENFA Ft Ft Ft Műszaki Leírás: Ajtótok Ajtólap Szerelvények +cím Üvegezés Feláras Kiegészítők MD Falcotokmag Dekorfóliázott Állítható Tokszerkezettel Falvastagságok: FV=12-14 cm és kérhető FV=32-34 cm MDF Ajtókeret alapanyag ENDURO Dekorfóliázott Papírrácsos kitöltésű 40 mm vastag falcos ajtólap Ajtópánt: 2 db Becsavarós INOX, Normál BB Kulcsos Ajtózár (72 mm), Rendelhető: WC, Hengerbetétes Ajtózárral, Rendelhető ( Típus termék választék szerint) Santinato Üveggel, viszont Rendelhető: 4 mm Átlátszó, Nero, Constrasto, Csincsilla, Master Care típusok INOX Szellőzők, Pánttakarások, Autómata küszöb
