Nagybiztonságú kulcsszéfek és kulcsszekrények

Átírás

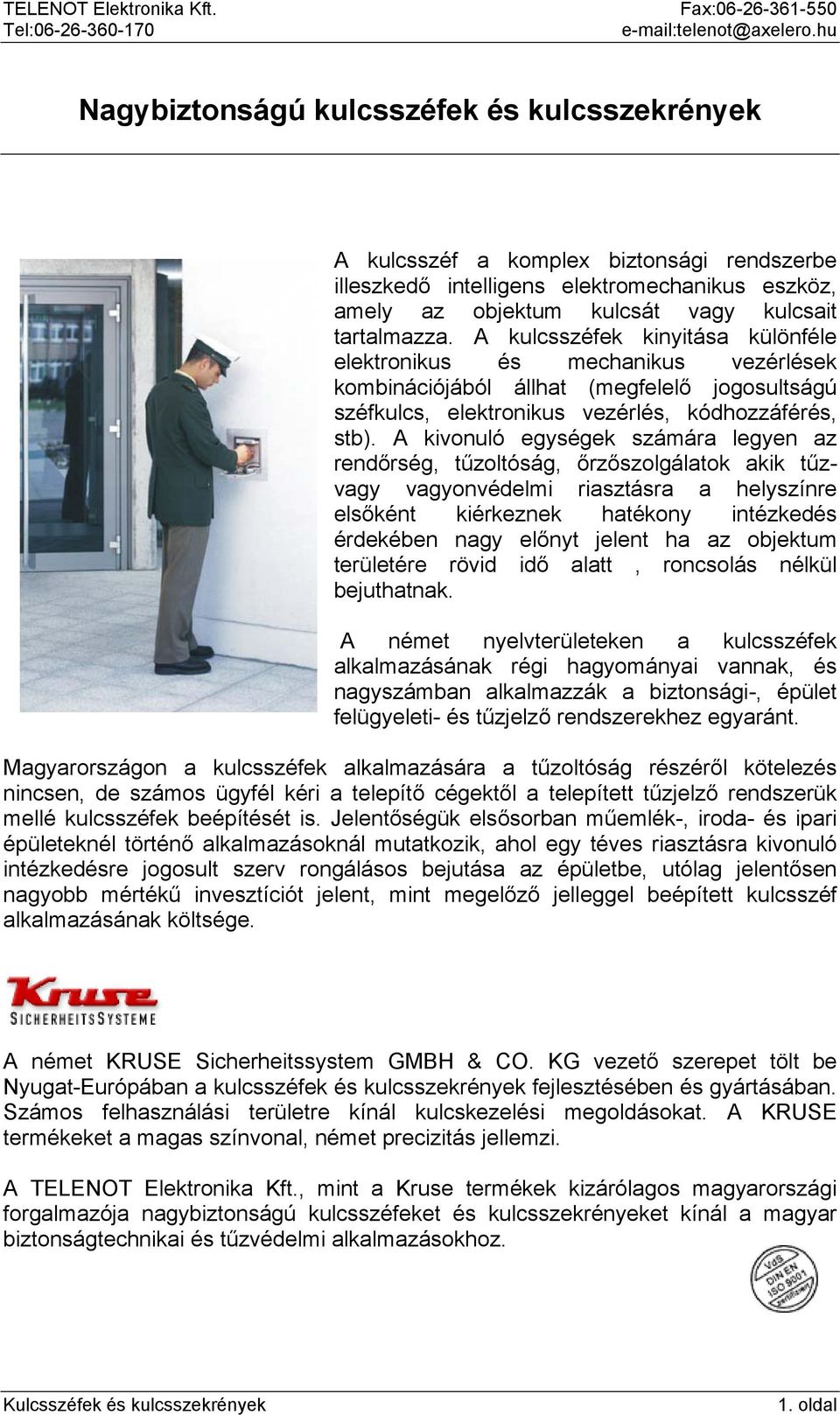

1 Nagybiztonságú kulcsszéfek és kulcsszekrények A kulcsszéf a komplex biztonsági rendszerbe illeszkedő intelligens elektromechanikus eszköz, amely az objektum kulcsát vagy kulcsait tartalmazza. A kulcsszéfek kinyitása különféle elektronikus és mechanikus vezérlések kombinációjából állhat (megfelelő jogosultságú széfkulcs, elektronikus vezérlés, kódhozzáférés, stb). A kivonuló egységek számára legyen az rendőrség, tűzoltóság, őrzőszolgálatok akik tűzvagy vagyonvédelmi riasztásra a helyszínre elsőként kiérkeznek hatékony intézkedés érdekében nagy előnyt jelent ha az objektum területére rövid idő alatt, roncsolás nélkül bejuthatnak. A német nyelvterületeken a kulcsszéfek alkalmazásának régi hagyományai vannak, és nagyszámban alkalmazzák a biztonsági-, épület felügyeleti- és tűzjelző rendszerekhez egyaránt. Magyarországon a kulcsszéfek alkalmazására a tűzoltóság részéről kötelezés nincsen, de számos ügyfél kéri a telepítő cégektől a telepített tűzjelző rendszerük mellé kulcsszéfek beépítését is. Jelentőségük elsősorban műemlék-, iroda- és ipari épületeknél történő alkalmazásoknál mutatkozik, ahol egy téves riasztásra kivonuló intézkedésre jogosult szerv rongálásos bejutása az épületbe, utólag jelentősen nagyobb mértékű invesztíciót jelent, mint megelőző jelleggel beépített kulcsszéf alkalmazásának költsége. A német KRUSE Sicherheitssystem GMBH & CO. KG vezető szerepet tölt be Nyugat-Európában a kulcsszéfek és kulcsszekrények fejlesztésében és gyártásában. Számos felhasználási területre kínál kulcskezelési megoldásokat. A KRUSE termékeket a magas színvonal, német precizitás jellemzi. A TELENOT Elektronika Kft., mint a Kruse termékek kizárólagos magyarországi forgalmazója nagybiztonságú kulcsszéfeket és kulcsszekrényeket kínál a magyar biztonságtechnikai és tűzvédelmi alkalmazásokhoz. 1. oldal

2 Alkalmazási területek: - Tűzoltóság - Rendőrség - Felvonó felügyelet - Épületmenedzsment - Bankok - GSM állomások - Ápolószolgálat - Szervízhálózatok - Szállítmányozás - Javító műhelyek - Gépkölcsönzők MASTIFF tipusú kulcsszéf A MASTIFF tipusú kulcsszéf család valamennyi alkalmazási feladatra megoldást kínál. Közös jellemzőjük a falba történő süllyesztett beépítés. A termékpaletta igen széles, az egyszerű mechanikai reteszelésű kulcsszéftől kezdve a kombinált elektromechanikus reteszeléssel kialakított kulcsszéfekig, amelyek igény szerint integrált proximity chipet is tartalmazhat ezzel teljes körűen azonosítva a széfkezelő személyt és az objektumkulcs kezelését. Felépítésük és működésük: Az objektum (6) kulcs/kulcsok egy biztonsági stifttel vagy karikával speciális (7) kulcs adapterhez kapcsolódnak. Ez a mechanikai adapter a (3) zárbetéthez rögzített (5) kulcskád karimájába illeszkedik. Az objektumkulcs pozíciója előre meghatározott, amely segítségével a hátoldalon található kulcsellenőrző kontaktus felügyeli az objektumkulcs meglétét. Kulcsszéf típusától függően a kulcs adapter (9) elektromechanikusan blokkolható (E-nyitó). Ennél a reteszelési megoldásnál az objektumkulcshoz való hozzáférés csak úgy lehetséges, ha az illetékes személy rendelkezik a (1) megfelelő kódolású széfkulccsal továbbá az elektronikus blokkolás is engedélyezi a széf kinyitását. Az elektromechanikus engedélyezést a vagyonvédelmi-, tűzjelző-, zavarjelző központ vezérelheti. Ez a vezérlés kiegészülhet mechanikus engedélyező egységekkel, kódtasztatúrával, időzárral, távvezérléssel az egyedi igényeknek megfelelően. 2. oldal

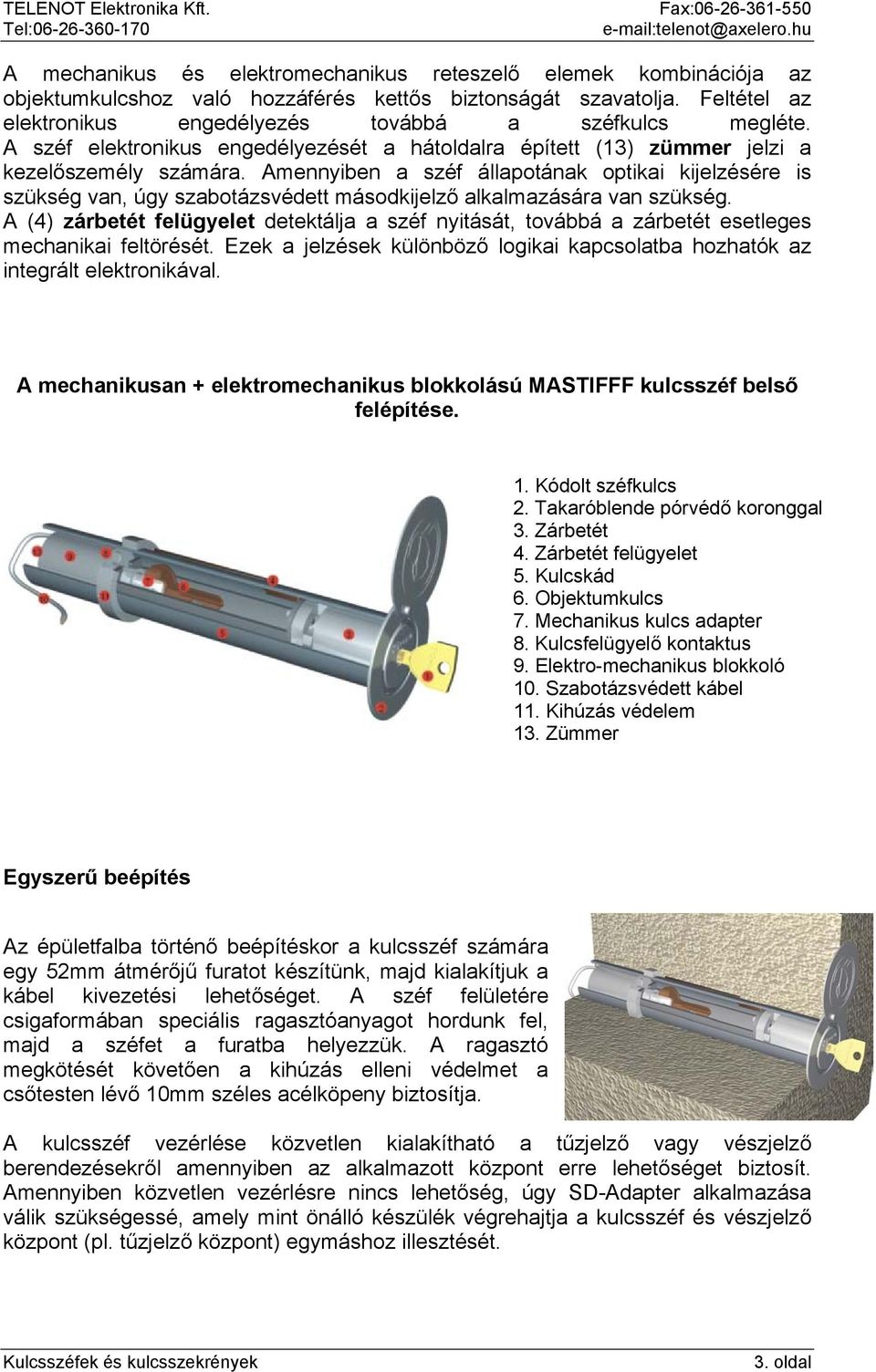

3 A mechanikus és elektromechanikus reteszelő elemek kombinációja az objektumkulcshoz való hozzáférés kettős biztonságát szavatolja. Feltétel az elektronikus engedélyezés továbbá a széfkulcs megléte. A széf elektronikus engedélyezését a hátoldalra épített (13) zümmer jelzi a kezelőszemély számára. Amennyiben a széf állapotának optikai kijelzésére is szükség van, úgy szabotázsvédett másodkijelző alkalmazására van szükség. A (4) zárbetét felügyelet detektálja a széf nyitását, továbbá a zárbetét esetleges mechanikai feltörését. Ezek a jelzések különböző logikai kapcsolatba hozhatók az integrált elektronikával. A mechanikusan + elektromechanikus blokkolású MASTIFFF kulcsszéf belső felépítése. 1. Kódolt széfkulcs 2. Takaróblende pórvédő koronggal 3. Zárbetét 4. Zárbetét felügyelet 5. Kulcskád 6. Objektumkulcs 7. Mechanikus kulcs adapter 8. Kulcsfelügyelő kontaktus 9. Elektro-mechanikus blokkoló 10. Szabotázsvédett kábel 11. Kihúzás védelem 13. Zümmer Egyszerű beépítés Az épületfalba történő beépítéskor a kulcsszéf számára egy 52mm átmérőjű furatot készítünk, majd kialakítjuk a kábel kivezetési lehetőséget. A széf felületére csigaformában speciális ragasztóanyagot hordunk fel, majd a széfet a furatba helyezzük. A ragasztó megkötését követően a kihúzás elleni védelmet a csőtesten lévő 10mm széles acélköpeny biztosítja. A kulcsszéf vezérlése közvetlen kialakítható a tűzjelző vagy vészjelző berendezésekről amennyiben az alkalmazott központ erre lehetőséget biztosít. Amennyiben közvetlen vezérlésre nincs lehetőség, úgy SD-Adapter alkalmazása válik szükségessé, amely mint önálló készülék végrehajtja a kulcsszéf és vészjelző központ (pl. tűzjelző központ) egymáshoz illesztését. 3. oldal

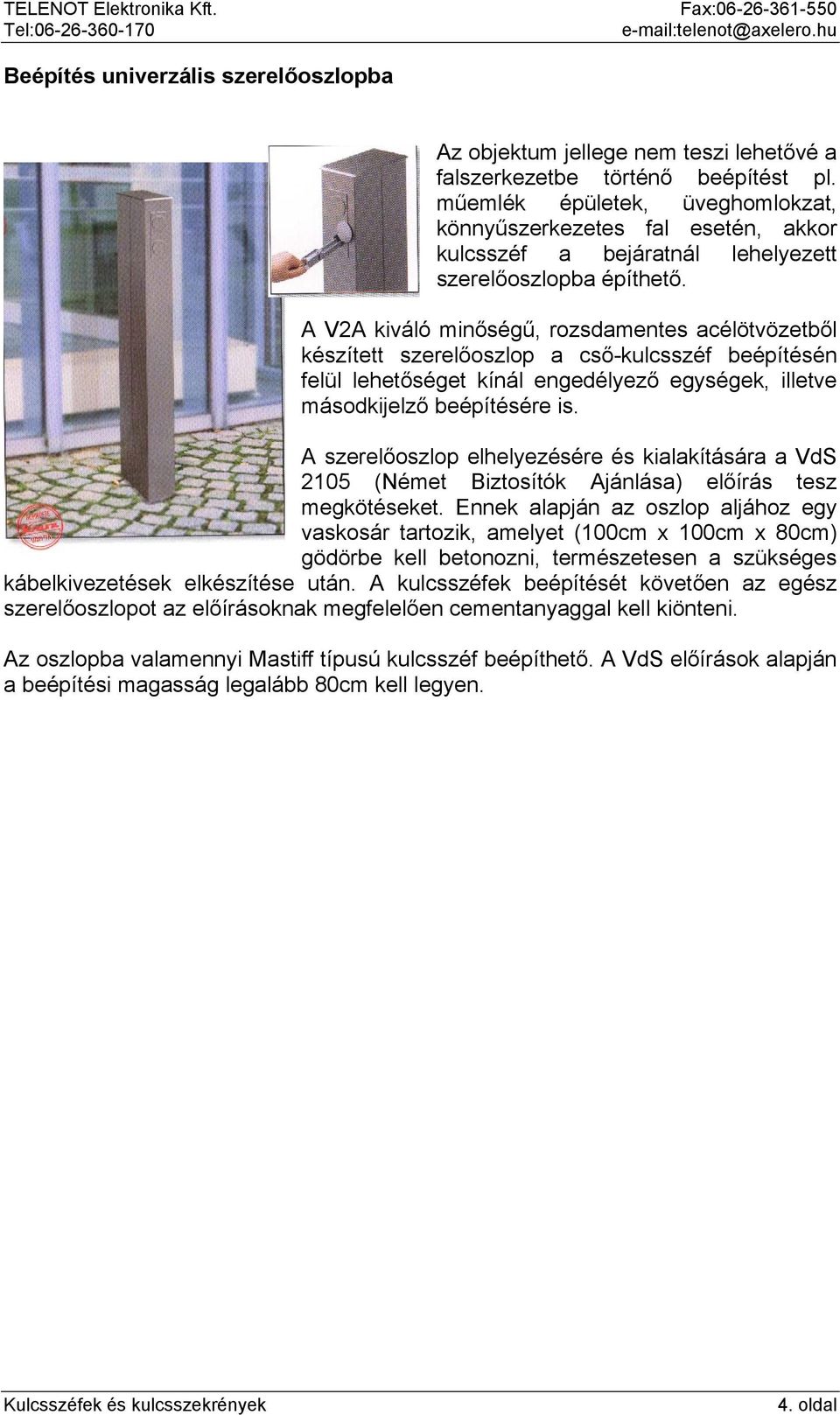

4 Beépítés univerzális szerelőoszlopba Az objektum jellege nem teszi lehetővé a falszerkezetbe történő beépítést pl. műemlék épületek, üveghomlokzat, könnyűszerkezetes fal esetén, akkor kulcsszéf a bejáratnál lehelyezett szerelőoszlopba építhető. A V2A kiváló minőségű, rozsdamentes acélötvözetből készített szerelőoszlop a cső-kulcsszéf beépítésén felül lehetőséget kínál engedélyező egységek, illetve másodkijelző beépítésére is. A szerelőoszlop elhelyezésére és kialakítására a VdS 2105 (Német Biztosítók Ajánlása) előírás tesz megkötéseket. Ennek alapján az oszlop aljához egy vaskosár tartozik, amelyet (100cm x 100cm x 80cm) gödörbe kell betonozni, természetesen a szükséges kábelkivezetések elkészítése után. A kulcsszéfek beépítését követően az egész szerelőoszlopot az előírásoknak megfelelően cementanyaggal kell kiönteni. Az oszlopba valamennyi Mastiff típusú kulcsszéf beépíthető. A VdS előírások alapján a beépítési magasság legalább 80cm kell legyen. 4. oldal

5 VdS tűzoltósági-kulcstároló A robosztus kivitelű többkamrás rendszerű kulcstároló többszörös zárrendszerével, külső- és belső ajtókialakítással, fúrásvédő lemezbetéttel, objektumkulcsfelügyelettel, belső fűtéssel a különösen nagybiztonságú kulcsszéfek közé sorolható. 1. Objektumkulcs felügyelet 2. Komplett csatlakozóház 3. Mikrokapcsoló a külső ajtóhoz 4. Ajtónyitó visszajelző-kontaktussal 5. Zárbetét / váltózárral 6. Belsőajtó 7. Záró-csappantyú 8. FKS lemez a külső ajtóhoz 9. Külső ajtó 10. Gomb a külső ajtó kényszertörési helyével 11 Takarólemez A kulcstároló felépítésére vonatkozó előírásokat a VdS 2105 előírás tartalmazza. A széf V2A kiváló minőségű rozsdamentes acélból készült, amelynek falvastagsága 5mm. Az EN60524 előírás szerint fröccsenő víz ellen védett. A befolyó nedvesség ellen egy speciális belső tömítés védi az eszközt. A különös kiképzésű házforma kívülre vezeti el az esetlegesen kialakuló kondenzvizet. A kulcstároló üzembiztonságát tovább növeli a széfbe integrált fűtés. Kulcsdepo (SD)definiálása VdS 2105 szerint: Az objektumkulcs két biztonsági ajtó mögött kerül tárolásra, amelynek nyitása távvezérléssel engedélyezhető. Az SD rozsdamentes acélházához kapcsolódó külső ajtó elektromágneses reteszelő rendszerrel zárható. Az SD belsejében egy belső ajtó található, amelynek kinyitásához szükséges kulccsal csak a segélynyújtó állomás (pl. tűzoltóság) rendelkezik. Az objektumkulcs a belső ajtó mögött kerül deponálásra. A kulcsdepo (SD) mechanikai védelmen kívül elektronikusan is felügyeli a benne lehelyezett kulcsot. A kulcs illetéktelen hozzáférése ellen védelmet biztosít, míg pl. egy tűzjelzésnél a tűzoltóság számára gyorsan elérhetővé teszi azt. 5. oldal

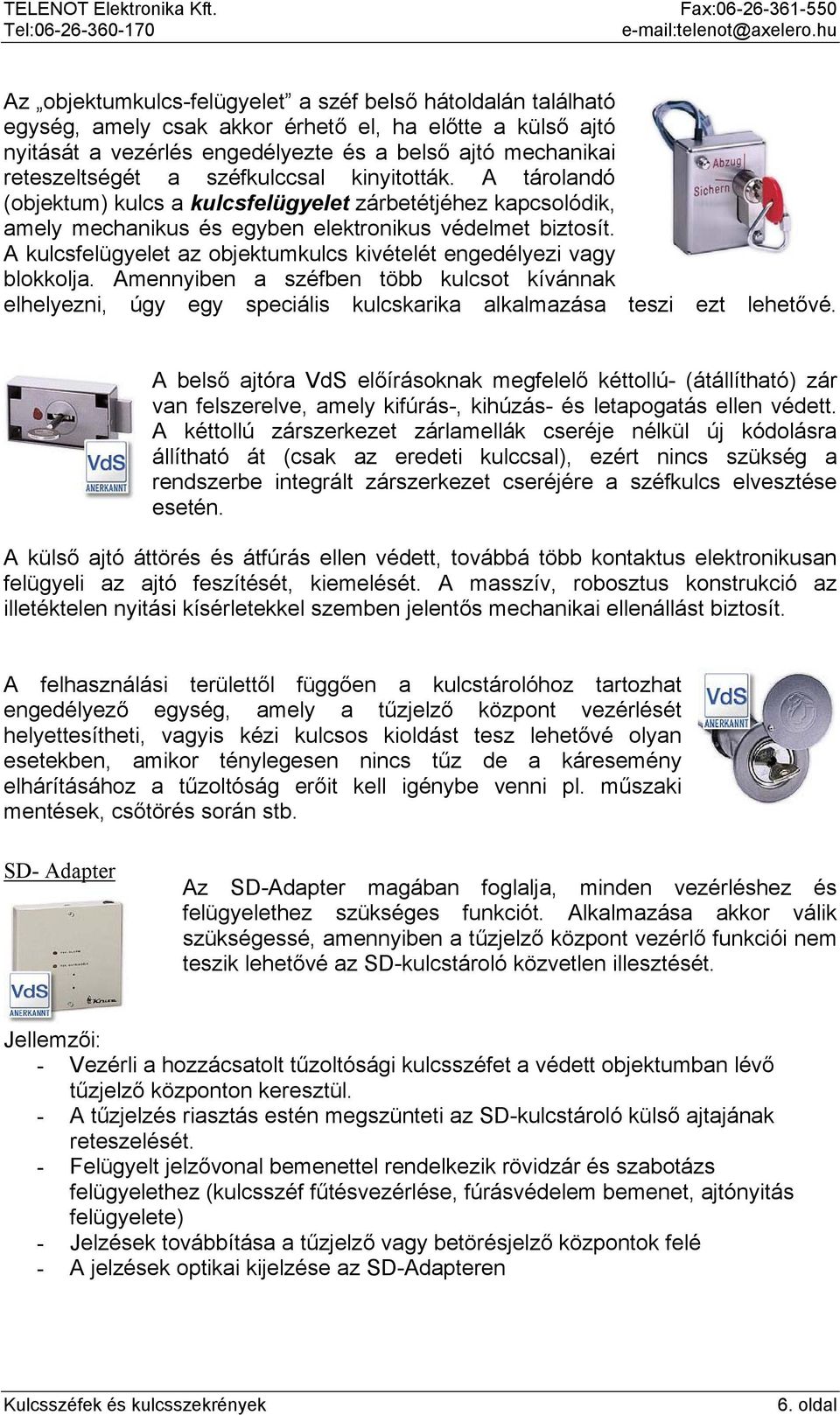

6 Az objektumkulcs-felügyelet a széf belső hátoldalán található egység, amely csak akkor érhető el, ha előtte a külső ajtó nyitását a vezérlés engedélyezte és a belső ajtó mechanikai reteszeltségét a széfkulccsal kinyitották. A tárolandó (objektum) kulcs a kulcsfelügyelet zárbetétjéhez kapcsolódik, amely mechanikus és egyben elektronikus védelmet biztosít. A kulcsfelügyelet az objektumkulcs kivételét engedélyezi vagy blokkolja. Amennyiben a széfben több kulcsot kívánnak elhelyezni, úgy egy speciális kulcskarika alkalmazása teszi ezt lehetővé. A belső ajtóra VdS előírásoknak megfelelő kéttollú- (átállítható) zár van felszerelve, amely kifúrás-, kihúzás- és letapogatás ellen védett. A kéttollú zárszerkezet zárlamellák cseréje nélkül új kódolásra állítható át (csak az eredeti kulccsal), ezért nincs szükség a rendszerbe integrált zárszerkezet cseréjére a széfkulcs elvesztése esetén. A külső ajtó áttörés és átfúrás ellen védett, továbbá több kontaktus elektronikusan felügyeli az ajtó feszítését, kiemelését. A masszív, robosztus konstrukció az illetéktelen nyitási kísérletekkel szemben jelentős mechanikai ellenállást biztosít. A felhasználási területtől függően a kulcstárolóhoz tartozhat engedélyező egység, amely a tűzjelző központ vezérlését helyettesítheti, vagyis kézi kulcsos kioldást tesz lehetővé olyan esetekben, amikor ténylegesen nincs tűz de a káresemény elhárításához a tűzoltóság erőit kell igénybe venni pl. műszaki mentések, csőtörés során stb. SD- Adapter Az SD-Adapter magában foglalja, minden vezérléshez és felügyelethez szükséges funkciót. Alkalmazása akkor válik szükségessé, amennyiben a tűzjelző központ vezérlő funkciói nem teszik lehetővé az SD-kulcstároló közvetlen illesztését. Jellemzői: - Vezérli a hozzácsatolt tűzoltósági kulcsszéfet a védett objektumban lévő tűzjelző központon keresztül. - A tűzjelzés riasztás estén megszünteti az SD-kulcstároló külső ajtajának reteszelését. - Felügyelt jelzővonal bemenettel rendelkezik rövidzár és szabotázs felügyelethez (kulcsszéf fűtésvezérlése, fúrásvédelem bemenet, ajtónyitás felügyelete) - Jelzések továbbítása a tűzjelző vagy betörésjelző központok felé - A jelzések optikai kijelzése az SD-Adapteren 6. oldal

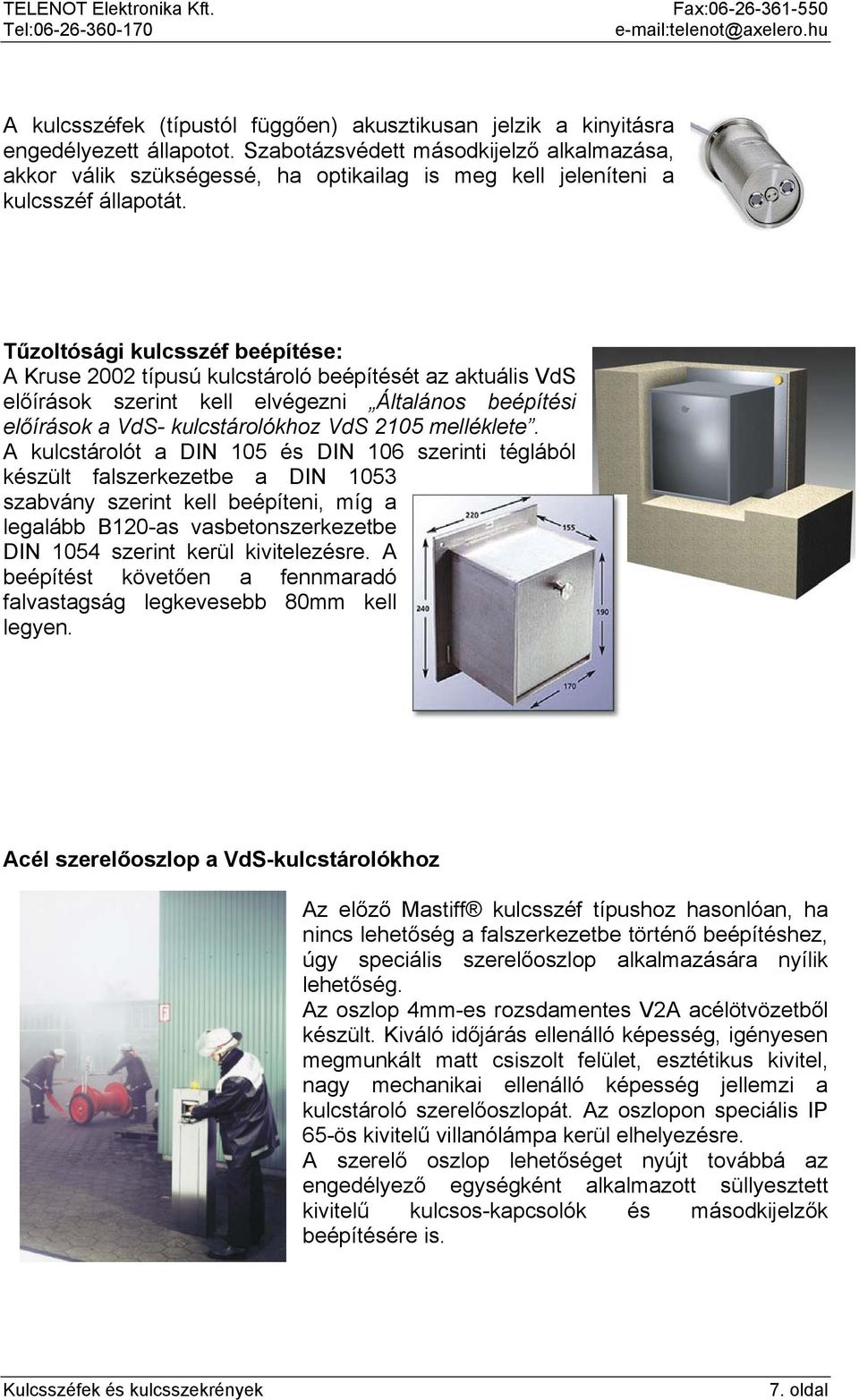

7 A kulcsszéfek (típustól függően) akusztikusan jelzik a kinyitásra engedélyezett állapotot. Szabotázsvédett másodkijelző alkalmazása, akkor válik szükségessé, ha optikailag is meg kell jeleníteni a kulcsszéf állapotát. Tűzoltósági kulcsszéf beépítése: A Kruse 2002 típusú kulcstároló beépítését az aktuális VdS előírások szerint kell elvégezni Általános beépítési előírások a VdS- kulcstárolókhoz VdS 2105 melléklete. A kulcstárolót a DIN 105 és DIN 106 szerinti téglából készült falszerkezetbe a DIN 1053 szabvány szerint kell beépíteni, míg a legalább B120-as vasbetonszerkezetbe DIN 1054 szerint kerül kivitelezésre. A beépítést követően a fennmaradó falvastagság legkevesebb 80mm kell legyen. Acél szerelőoszlop a VdS-kulcstárolókhoz Az előző Mastiff kulcsszéf típushoz hasonlóan, ha nincs lehetőség a falszerkezetbe történő beépítéshez, úgy speciális szerelőoszlop alkalmazására nyílik lehetőség. Az oszlop 4mm-es rozsdamentes V2A acélötvözetből készült. Kiváló időjárás ellenálló képesség, igényesen megmunkált matt csiszolt felület, esztétikus kivitel, nagy mechanikai ellenálló képesség jellemzi a kulcstároló szerelőoszlopát. Az oszlopon speciális IP 65-ös kivitelű villanólámpa kerül elhelyezésre. A szerelő oszlop lehetőséget nyújt továbbá az engedélyező egységként alkalmazott süllyesztett kivitelű kulcsos-kapcsolók és másodkijelzők beépítésére is. 7. oldal

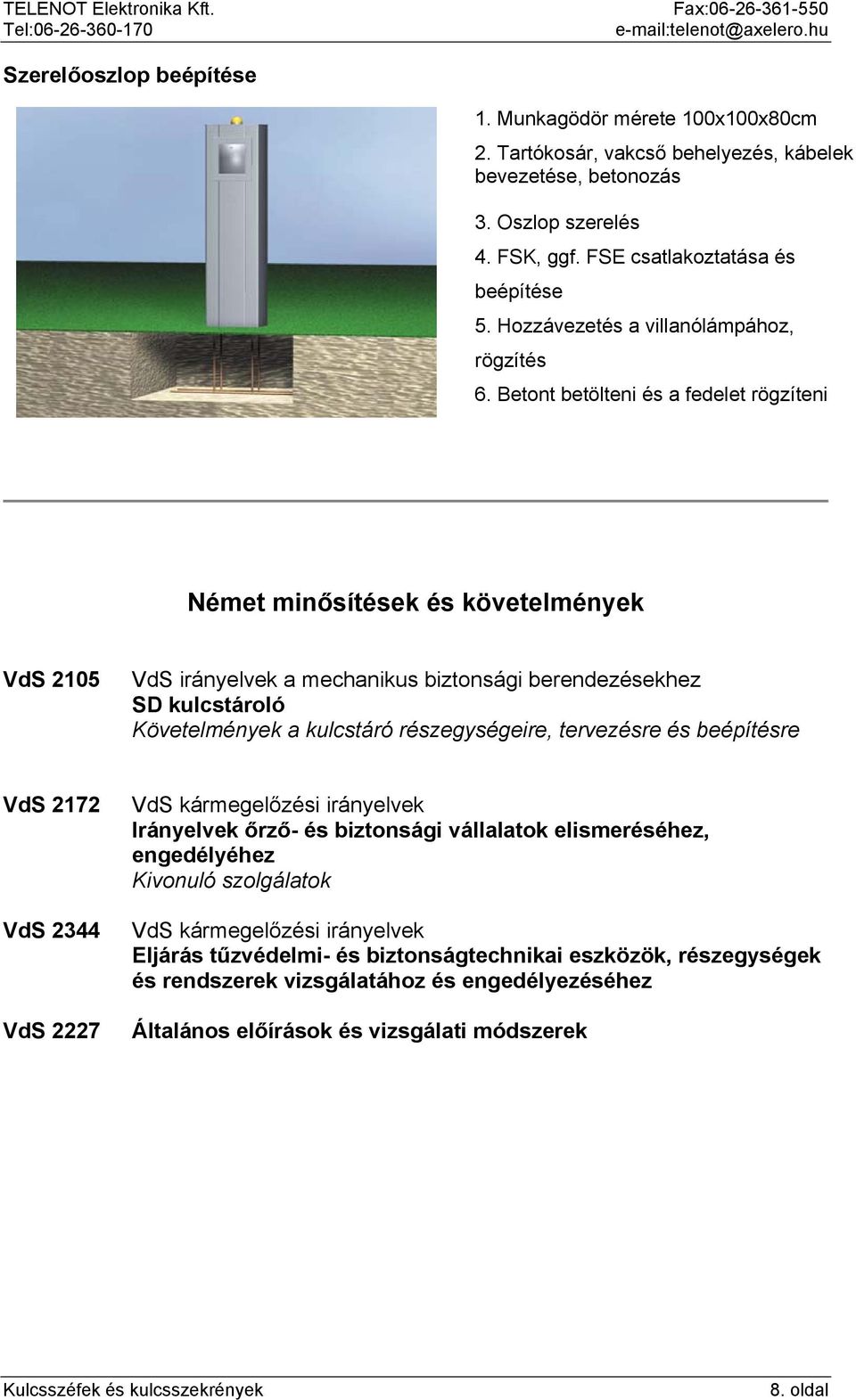

8 Szerelőoszlop beépítése 1. Munkagödör mérete 100x100x80cm 2. Tartókosár, vakcső behelyezés, kábelek bevezetése, betonozás zekrények FW 3. Oszlop szerelés 4. FSK, ggf. FSE csatlakoztatása és beépítése 5. Hozzávezetés a villanólámpához, rögzítés 6. Betont betölteni és a fedelet rögzíteni Német minősítések és követelmények VdS 2105 VdS irányelvek a mechanikus biztonsági berendezésekhez SD kulcstároló Követelmények a kulcstáró részegységeire, tervezésre és beépítésre VdS 2172 VdS 2344 VdS 2227 VdS kármegelőzési irányelvek Irányelvek őrző- és biztonsági vállalatok elismeréséhez, engedélyéhez Kivonuló szolgálatok VdS kármegelőzési irányelvek Eljárás tűzvédelmi- és biztonságtechnikai eszközök, részegységek és rendszerek vizsgálatához és engedélyezéséhez Általános előírások és vizsgálati módszerek 8. oldal

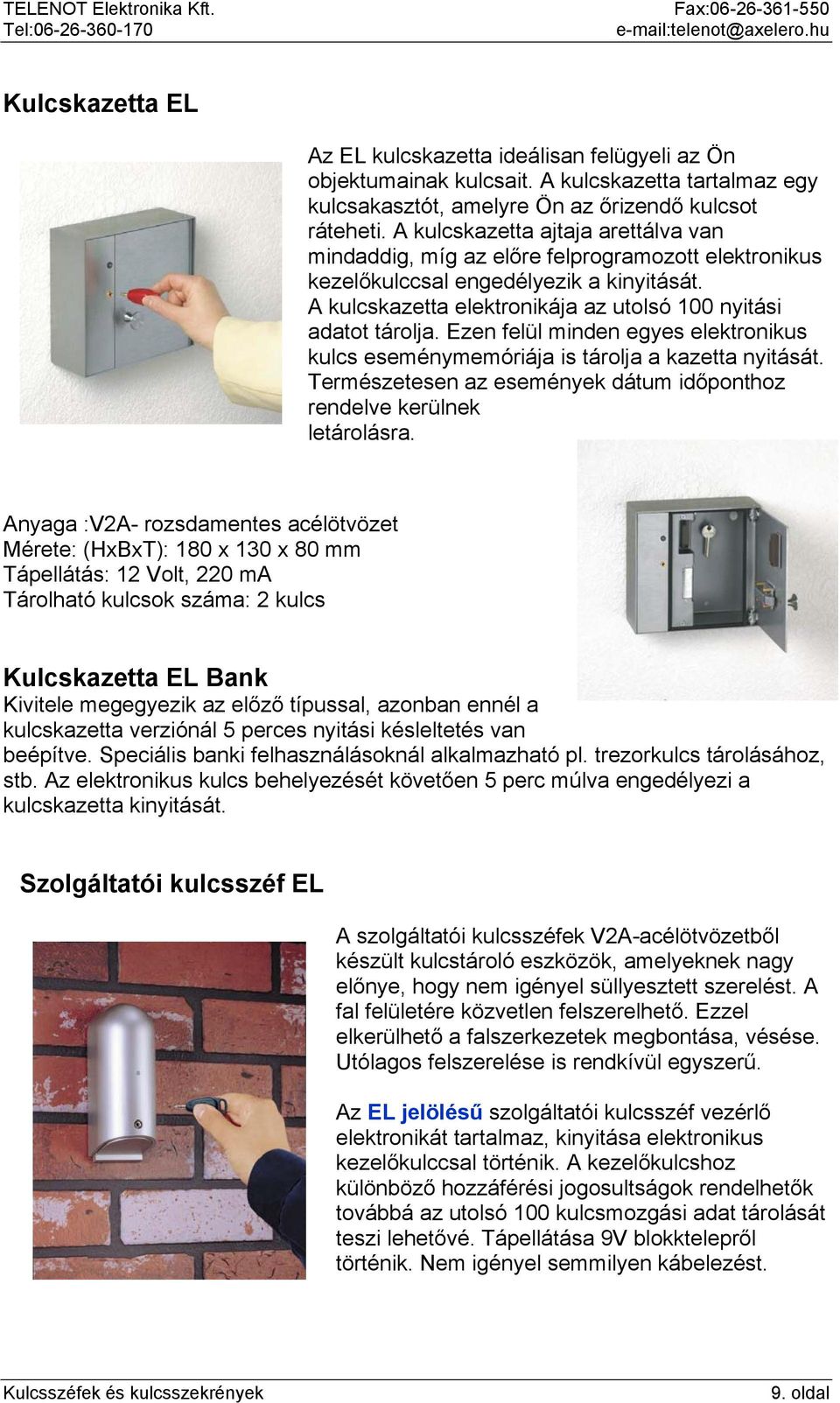

9 Kulcskazetta EL Az EL kulcskazetta ideálisan felügyeli az Ön objektumainak kulcsait. A kulcskazetta tartalmaz egy kulcsakasztót, amelyre Ön az őrizendő kulcsot ráteheti. A kulcskazetta ajtaja arettálva van mindaddig, míg az előre felprogramozott elektronikus kezelőkulccsal engedélyezik a kinyitását. A kulcskazetta elektronikája az utolsó 100 nyitási adatot tárolja. Ezen felül minden egyes elektronikus kulcs eseménymemóriája is tárolja a kazetta nyitását. Természetesen az események dátum időponthoz rendelve kerülnek letárolásra. Anyaga :V2A- rozsdamentes acélötvözet Mérete: (HxBxT): 180 x 130 x 80 mm Tápellátás: 12 Volt, 220 ma Tárolható kulcsok száma: 2 kulcs Kulcskazetta EL Bank Kivitele megegyezik az előző típussal, azonban ennél a kulcskazetta verziónál 5 perces nyitási késleltetés van beépítve. Speciális banki felhasználásoknál alkalmazható pl. trezorkulcs tárolásához, stb. Az elektronikus kulcs behelyezését követően 5 perc múlva engedélyezi a kulcskazetta kinyitását. Szolgáltatói kulcsszéf EL A szolgáltatói kulcsszéfek V2A-acélötvözetből készült kulcstároló eszközök, amelyeknek nagy előnye, hogy nem igényel süllyesztett szerelést. A fal felületére közvetlen felszerelhető. Ezzel elkerülhető a falszerkezetek megbontása, vésése. Utólagos felszerelése is rendkívül egyszerű. Az EL jelölésű szolgáltatói kulcsszéf vezérlő elektronikát tartalmaz, kinyitása elektronikus kezelőkulccsal történik. A kezelőkulcshoz különböző hozzáférési jogosultságok rendelhetők továbbá az utolsó 100 kulcsmozgási adat tárolását teszi lehetővé. Tápellátása 9V blokktelepről történik. Nem igényel semmilyen kábelezést. 9. oldal

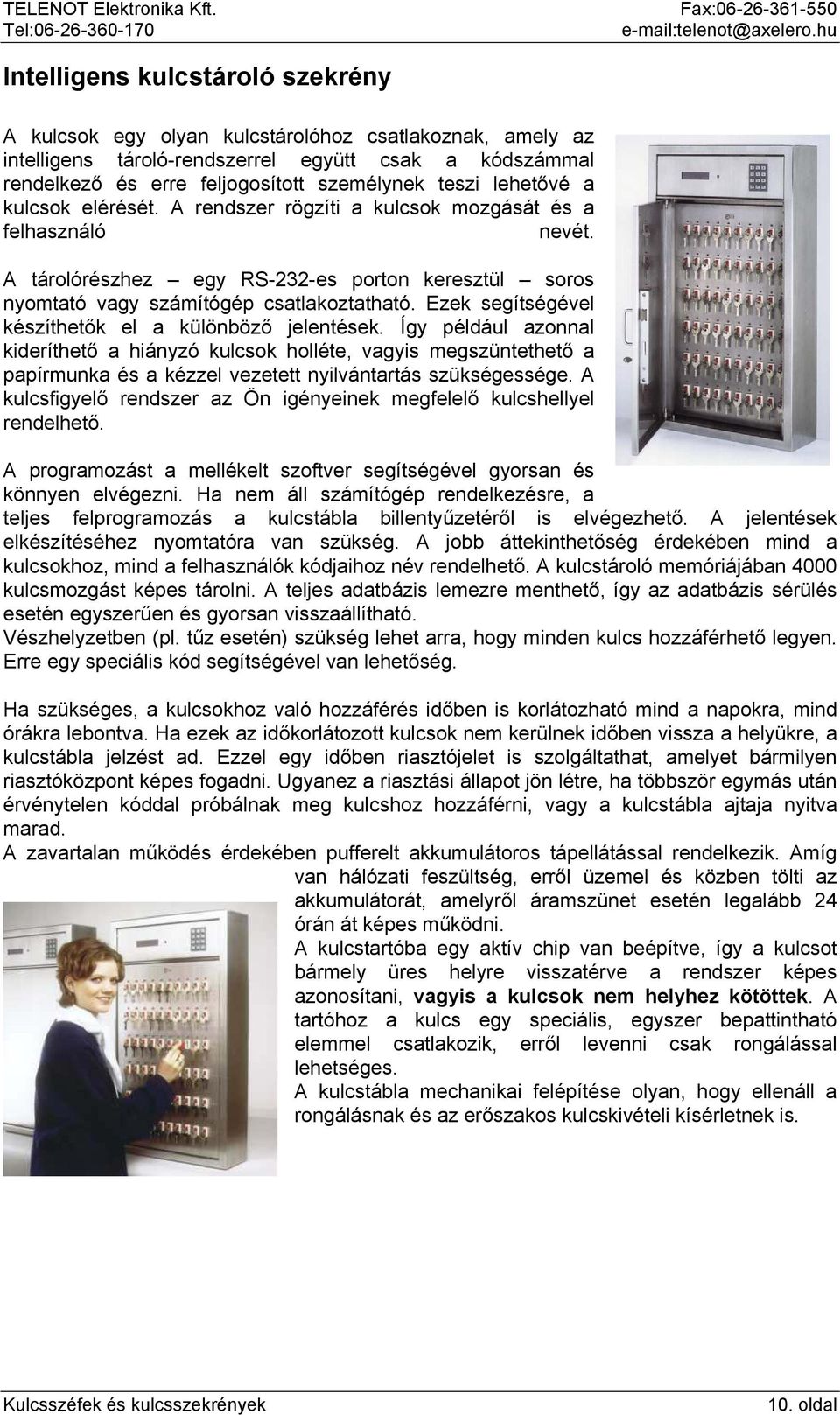

10 Intelligens kulcstároló szekrény A kulcsok egy olyan kulcstárolóhoz csatlakoznak, amely az intelligens tároló-rendszerrel együtt csak a kódszámmal rendelkező és erre feljogosított személynek teszi lehetővé a kulcsok elérését. A rendszer rögzíti a kulcsok mozgását és a felhasználó nevét. A tárolórészhez egy RS-232-es porton keresztül soros nyomtató vagy számítógép csatlakoztatható. Ezek segítségével készíthetők el a különböző jelentések. Így például azonnal kideríthető a hiányzó kulcsok holléte, vagyis megszüntethető a papírmunka és a kézzel vezetett nyilvántartás szükségessége. A kulcsfigyelő rendszer az Ön igényeinek megfelelő kulcshellyel rendelhető. A programozást a mellékelt szoftver segítségével gyorsan és könnyen elvégezni. Ha nem áll számítógép rendelkezésre, a teljes felprogramozás a kulcstábla billentyűzetéről is elvégezhető. A jelentések elkészítéséhez nyomtatóra van szükség. A jobb áttekinthetőség érdekében mind a kulcsokhoz, mind a felhasználók kódjaihoz név rendelhető. A kulcstároló memóriájában 4000 kulcsmozgást képes tárolni. A teljes adatbázis lemezre menthető, így az adatbázis sérülés esetén egyszerűen és gyorsan visszaállítható. Vészhelyzetben (pl. tűz esetén) szükség lehet arra, hogy minden kulcs hozzáférhető legyen. Erre egy speciális kód segítségével van lehetőség. Ha szükséges, a kulcsokhoz való hozzáférés időben is korlátozható mind a napokra, mind órákra lebontva. Ha ezek az időkorlátozott kulcsok nem kerülnek időben vissza a helyükre, a kulcstábla jelzést ad. Ezzel egy időben riasztójelet is szolgáltathat, amelyet bármilyen riasztóközpont képes fogadni. Ugyanez a riasztási állapot jön létre, ha többször egymás után érvénytelen kóddal próbálnak meg kulcshoz hozzáférni, vagy a kulcstábla ajtaja nyitva marad. A zavartalan működés érdekében pufferelt akkumulátoros tápellátással rendelkezik. Amíg van hálózati feszültség, erről üzemel és közben tölti az akkumulátorát, amelyről áramszünet esetén legalább 24 órán át képes működni. A kulcstartóba egy aktív chip van beépítve, így a kulcsot bármely üres helyre visszatérve a rendszer képes azonosítani, vagyis a kulcsok nem helyhez kötöttek. A tartóhoz a kulcs egy speciális, egyszer bepattintható elemmel csatlakozik, erről levenni csak rongálással lehetséges. A kulcstábla mechanikai felépítése olyan, hogy ellenáll a rongálásnak és az erőszakos kulcskivételi kísérletnek is. 10. oldal

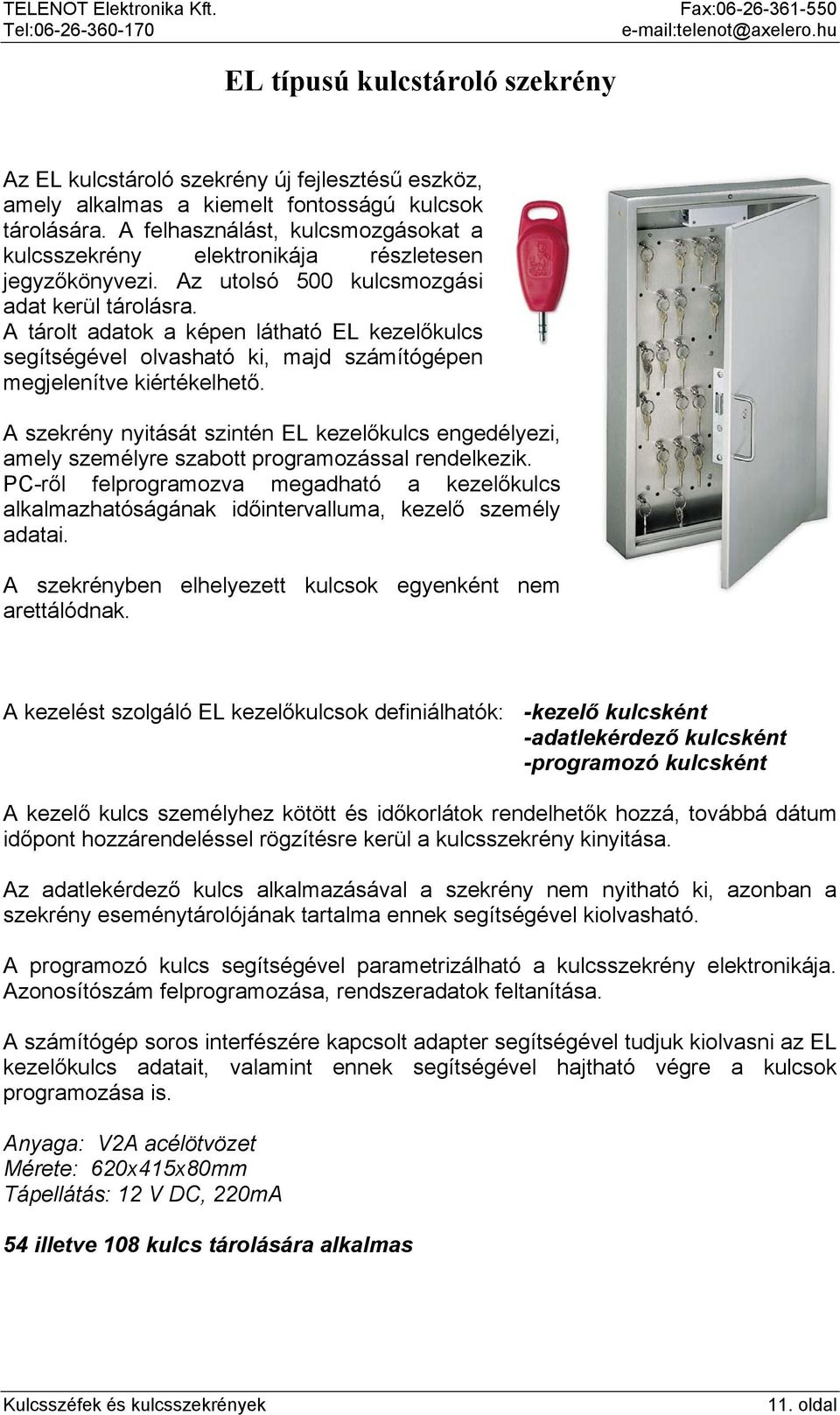

11 EL típusú kulcstároló szekrény Az EL kulcstároló szekrény új fejlesztésű eszköz, amely alkalmas a kiemelt fontosságú kulcsok tárolására. A felhasználást, kulcsmozgásokat a kulcsszekrény elektronikája részletesen jegyzőkönyvezi. Az utolsó 500 kulcsmozgási adat kerül tárolásra. A tárolt adatok a képen látható EL kezelőkulcs segítségével olvasható ki, majd számítógépen megjelenítve kiértékelhető. A szekrény nyitását szintén EL kezelőkulcs engedélyezi, amely személyre szabott programozással rendelkezik. PC-ről felprogramozva megadható a kezelőkulcs alkalmazhatóságának időintervalluma, kezelő személy adatai. A szekrényben elhelyezett kulcsok egyenként nem arettálódnak. A kezelést szolgáló EL kezelőkulcsok definiálhatók: -kezelő kulcsként -adatlekérdező kulcsként -programozó kulcsként A kezelő kulcs személyhez kötött és időkorlátok rendelhetők hozzá, továbbá dátum időpont hozzárendeléssel rögzítésre kerül a kulcsszekrény kinyitása. Az adatlekérdező kulcs alkalmazásával a szekrény nem nyitható ki, azonban a szekrény eseménytárolójának tartalma ennek segítségével kiolvasható. A programozó kulcs segítségével parametrizálható a kulcsszekrény elektronikája. Azonosítószám felprogramozása, rendszeradatok feltanítása. A számítógép soros interfészére kapcsolt adapter segítségével tudjuk kiolvasni az EL kezelőkulcs adatait, valamint ennek segítségével hajtható végre a kulcsok programozása is. Anyaga: V2A acélötvözet Mérete: 620x415x80mm Tápellátás: 12 V DC, 220mA 54 illetve 108 kulcs tárolására alkalmas 11. oldal
