DIN 48 MÉRETŰ LCD-KIJELZŐS ELEKTRONI- KUS SZÁMLÁLÓ. JELLEMZŐK 1. Nagy fényerejű, könnyen leolvasható

Átírás

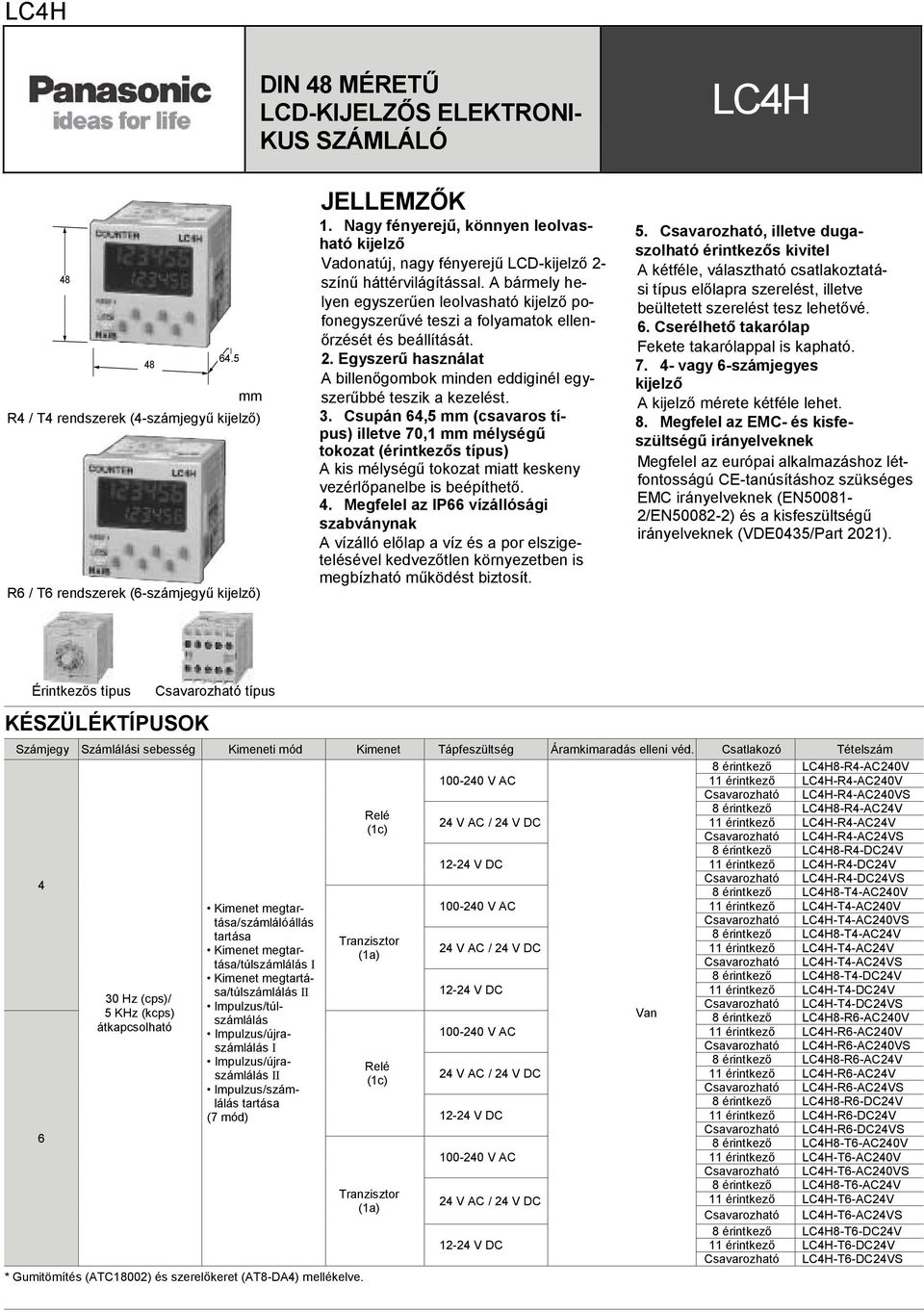

1 DIN MÉRETŰ LCD-KIJELZŐS ELEKTRONI- KUS SZÁMLÁLÓ 645 mm R4 / T4 rendszerek (4-számjegyű kijelző) R6 / T6 rendszerek (6-számjegyű kijelző) JELLEMZŐK Nagy fényerejű, könnyen leolvasható kijelző Vadonatúj, nagy fényerejű LCD-kijelző 2- színű háttérvilágítással A bármely helyen egyszerűen leolvasható kijelző pofonegyszerűvé teszi a folyamatok ellenőrzését és beállítását 2 Egyszerű használat A billenőgombok minden eddiginél egyszerűbbé teszik a kezelést Csupán 64,5 mm (csavaros típus) illetve 70, mm mélységű tokozat (érintkezős típus) A kis mélységű tokozat miatt keskeny vezérlőpanelbe is beépíthető 4 Megfelel az IP66 vízállósági szabványnak A vízálló előlap a víz és a por elszigetelésével kedvezőtlen környezetben is megbízható működést biztosít 5 Csavarozható, illetve dugaszolható érintkezős kivitel A kétféle, választható csatlakoztatási típus előlapra szerelést, illetve beültetett szerelést tesz lehetővé 6 Cserélhető takarólap Fekete takarólappal is kapható 7 4- vagy 6-számjegyes kijelző A kijelző mérete kétféle lehet 8 Megfelel az EMC- és kisfeszültségű irányelveknek Megfelel az európai alkalmazáshoz létfontosságú CE-tanúsításhoz szükséges EMC irányelveknek (EN5008-2/EN ) és a kisfeszültségű irányelveknek (VDE045/Part 202) Érintkezős típus KÉSZÜLÉKTÍPUSOK Csavarozható típus Számjegy Számlálási sebesség Kimeneti mód Kimenet Tápfeszültség Áramkimaradás elleni véd Csatlakozó Tételszám 8 érintkező 8-R4-AC240V V AC érintkező -R4-AC240V Csavarozható -R4-AC240VS 8 érintkező 8-R4-AC24V Relé 24 V AC / 24 V DC érintkező -R4-AC24V (c) Csavarozható -R4-AC24VS 8 érintkező 8-R4-DC24V 2-24 V DC érintkező -R4-DC24V 4 Csavarozható -R4-DC24VS 8 érintkező 8-T4-AC240V Kimenet megtartása/számlálóállás V AC érintkező -T4-AC240V Csavarozható -T4-AC240VS tartása 8 érintkező 8-T4-AC24V Tranzisztor Kimenet megtartása/túlszámlálás I Csavarozható -T4-AC24VS 24 V AC / 24 V DC érintkező -T4-AC24V (a) Kimenet megtartása/túlszámlálás 8 érintkező 8-T4-DC24V II 2-24 V DC érintkező -T4-DC24V 0 Hz (cps)/ Impulzus/túlszámlálás 8 érintkező 8-R6-AC240V Csavarozható -T4-DC24VS 5 KHz (kcps) Van átkapcsolható Impulzus/újraszámlálás V AC érintkező -R6-AC240V I Csavarozható -R6-AC240VS Impulzus/újraszámlálás II 24 V AC / 24 V DC érintkező -R6-AC24V 8 érintkező 8-R6-AC24V Relé (c) Impulzus/számlálás Csavarozható -R6-AC24VS tartása 8 érintkező 8-R6-DC24V (7 mód) 2-24 V DC érintkező -R6-DC24V 6 Csavarozható -R6-DC24VS 8 érintkező 8-T6-AC240V V AC érintkező -T6-AC240V Csavarozható -T6-AC240VS 8 érintkező 8-T6-AC24V Tranzisztor 24 V AC / 24 V DC érintkező -T6-AC24V (a) Csavarozható -T6-AC24VS 8 érintkező 8-T6-DC24V 2-24 V DC érintkező -T6-DC24V Csavarozható -T6-DC24VS * Gumitömítés (ATC8002) és szerelőkeret (AT8-DA4) mellékelve

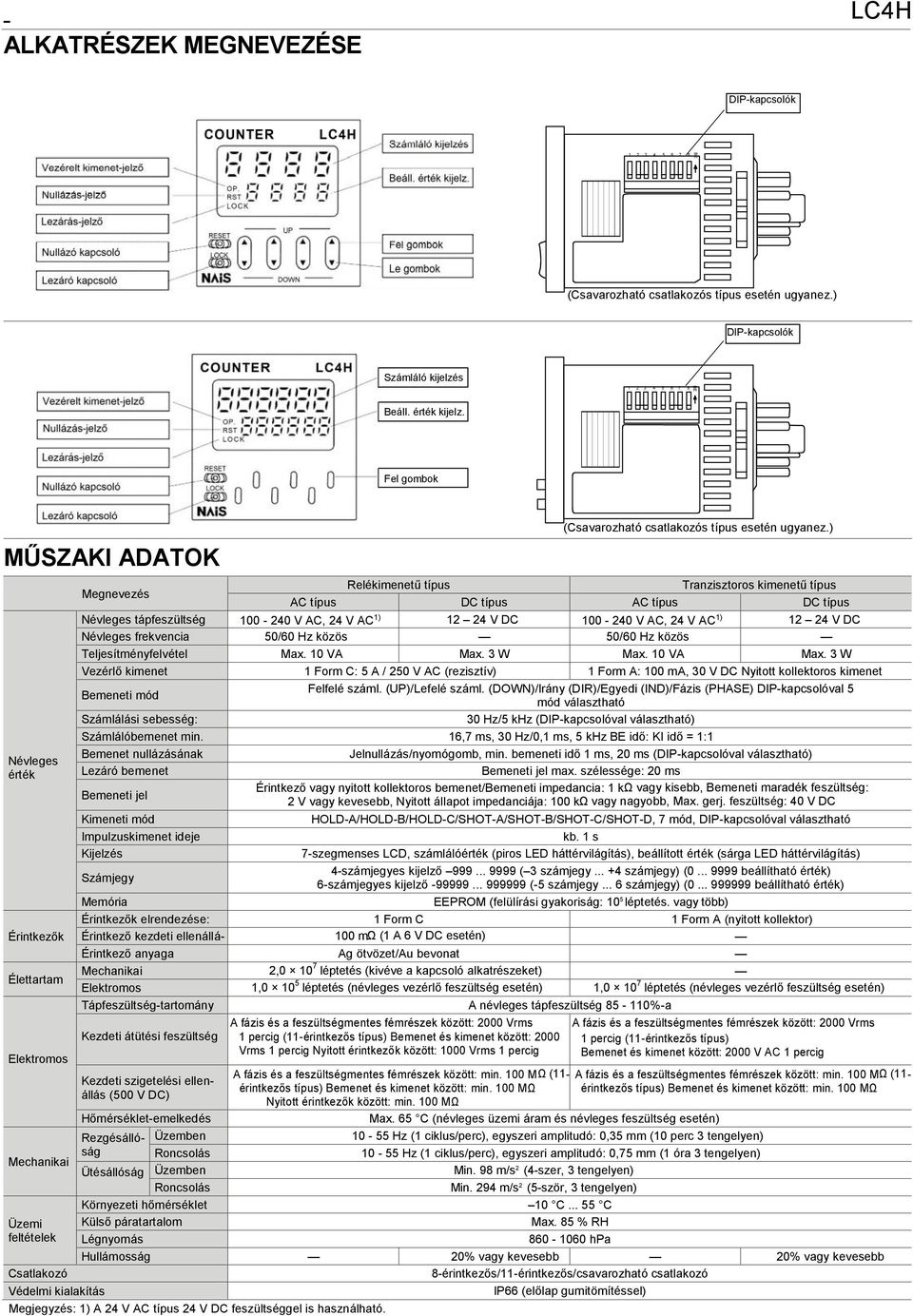

2 ALKATRÉSZEK MEGNEVEZÉSE DIP-kapcsolók Vezérelt kimenet-jelző Nullázás-jelző Lezárás-jelző Nullázó kapcsoló Lezáró kapcsoló LO C K DOWN Számláló kijelzés Beáll érték kijelz Fel gombok Le gombok Számláló kijelzés BE BE (Csavarozható s típus esetén ugyanez) DIP-kapcsolók Vezérelt kimenet-jelző Nullázás-jelző LO C K Beáll érték kijelz Lezárás-jelző Nullázó kapcsoló Fel gombok Lezáró kapcsoló MŰSZAKI ADATOK (Csavarozható s típus esetén ugyanez) Megnevezés Relékimenetű típus Tranzisztoros kimenetű típus AC típus DC típus AC típus DC típus Névleges tápfeszültség V AC, 24 V AC ) 2 24 V DC V AC, 24 V AC ) 2 24 V DC Névleges frekvencia 50/60 Hz közös 50/60 Hz közös Teljesítményfelvétel Max 0 VA Max W Max 0 VA Max W Vezérlő kimenet Form C: 5 A / 250 V AC (rezisztív) Form A: 00 ma, 0 V DC Nyitott kollektoros kimenet mód Felfelé száml ()/Lefelé száml (DOWN)/Irány (DIR)/Egyedi (Max) (IND)/Fázis (PHASE) DIP-kapcsolóval 5 mód választható Számlálási sebesség: 0 Hz/5 khz (DIP-kapcsolóval választható) Számlálóbemenet min 6,7 ms, 0 Hz/0, ms, 5 khz BE idő: KI idő = : ideje Bemenet nullázásának Jelnullázás/nyomógomb, min bemeneti idő ms, 20 ms (DIP-kapcsolóval választható) Névleges módja érték Lezáró bemenet jel max szélessége: 20 ms jel Érintkező vagy nyitott kollektoros bemenet/ impedancia: kω vagy kisebb, maradék feszültség: 2 V vagy kevesebb, Nyitott állapot impedanciája: 00 kω vagy nagyobb, Max gerj feszültség: 40 V DC Kimeneti mód HOLD-A/HOLD-B/HOLD-C/SHOT-A/SHOT-B/SHOT-C/SHOT-D, 7 mód, DIP-kapcsolóval választható Impulzuskimenet ideje kb s Kijelzés 7-szegmenses LCD, számlálóérték (piros LED háttérvilágítás), beállított érték (sárga LED háttérvilágítás) Számjegy 4-számjegyes kijelző ( számjegy +4 számjegy) ( beállítható érték) 6-számjegyes kijelző (-5 számjegy 6 számjegy) ( beállítható érték) Memória EEPROM (felülírási gyakoriság: 0 5 léptetés vagy több) Érintkezők elrendezése: Form C Form A (nyitott kollektor) Érintkezők Érintkező kezdeti ellenállása 00 mω ( A 6 V DC esetén) Érintkező anyaga Ag ötvözet/au bevonat Élettartam Mechanikai 2,0 07 léptetés (kivéve a kapcsoló alkatrészeket) Elektromos,0 0 5 léptetés (névleges vezérlő feszültség esetén),0 0 7 léptetés (névleges vezérlő feszültség esetén) Tápfeszültség-tartomány A névleges tápfeszültség 85-0%-a Elektromos Kezdeti átütési feszültség Kezdeti szigetelési ellenállás (500 V DC) Hőmérséklet-emelkedés Rezgésállóság Üzemben Mechanikai Roncsolás Üzemi feltételek A fázis és a feszültségmentes fémrészek között: 2000 Vrms percig (-érintkezős típus) Bemenet és kimenet között: 2000 Vrms percig Nyitott érintkezők között: 000 Vrms percig A fázis és a feszültségmentes fémrészek között: min 00 MΩ (- érintkezős típus) Bemenet és kimenet között: min 00 MΩ Nyitott érintkezők között: min 00 MΩ 0%-a A fázis és a feszültségmentes fémrészek között: 2000 Vrms percig (-érintkezős típus) Bemenet és kimenet között: 2000 V AC percig A fázis és a feszültségmentes fémrészek között: min 00 MΩ (- érintkezős típus) Bemenet és kimenet között: min 00 MΩ Max 65 C (névleges üzemi áram és névleges feszültség esetén) 0-55 Hz ( ciklus/perc), egyszeri amplitudó: 0,5 mm (0 perc tengelyen) 0-55 Hz ( ciklus/perc), egyszeri amplitudó: 0,75 mm ( óra tengelyen) Ütésállóság Üzemben Min 98 m/s 2 (4-szer, tengelyen) Roncsolás Min 294 m/s 2 (5-ször, tengelyen) Környezeti hőmérséklet 0 C 55 C Külső páratartalom Max 85 % RH Légnyomás hpa Hullámosság 20% vagy kevesebb 20% vagy kevesebb 8-érintkezős/-érintkezős/csavarozható IP66 (előlap gumitömítéssel) Csatlakozó Védelmi kialakítás Megjegyzés: ) A 24 V AC típus 24 V DC feszültséggel is használható

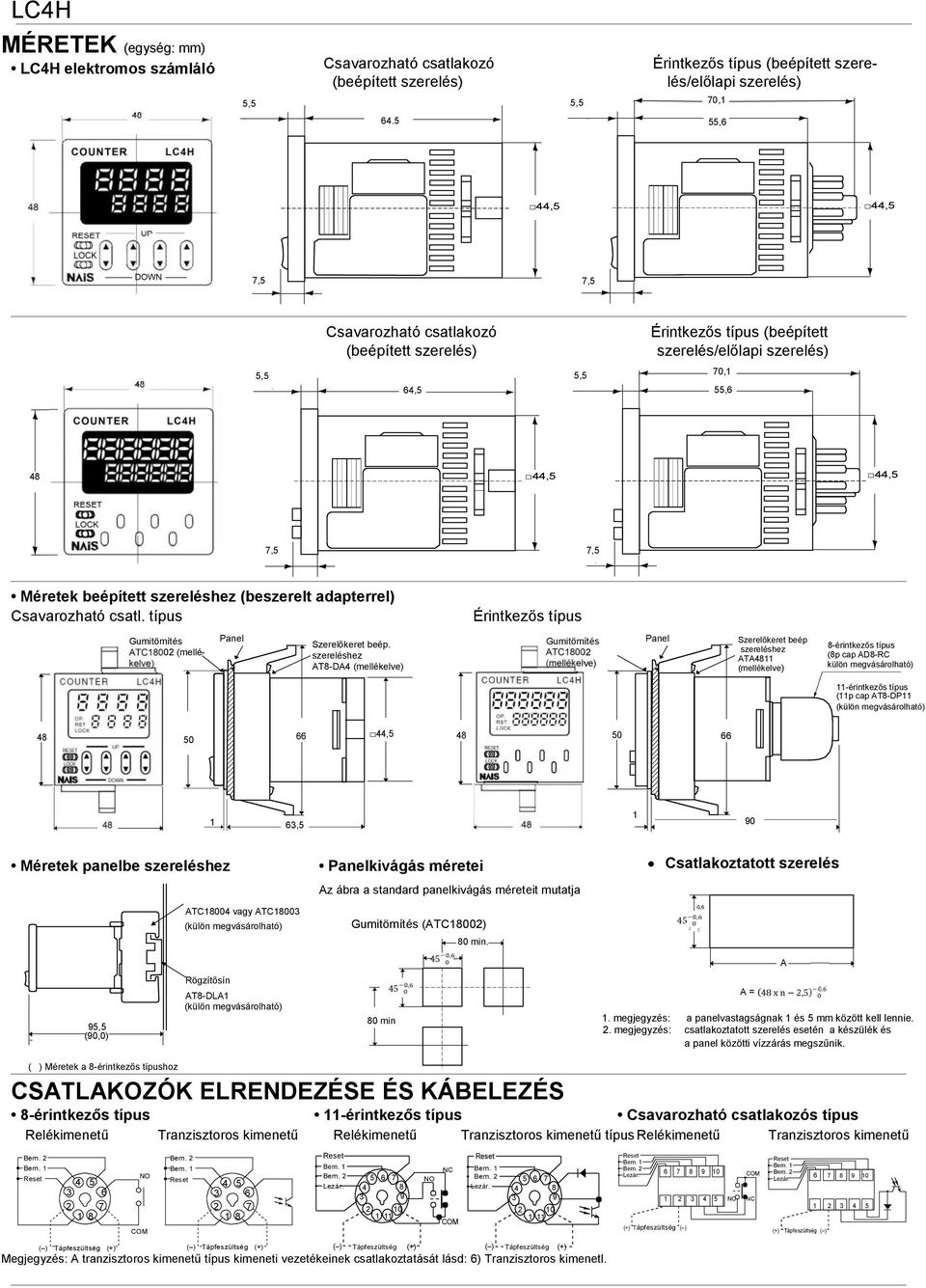

3 MÉRETEK (egység: mm) elektromos számláló 5,5 645 Csavarozható (beépített szerelés) 5,5 Érintkezős típus (beépített szerelés/előlapi szerelés) 70, 55,6 44,5 44,5 DOWN 7,5 7,5 Csavarozható (beépített szerelés) Érintkezős típus (beépített szerelés/előlapi szerelés) 5,5 64,5 5,5 70, 55,6 44,5 44,5 7,5 7,5 Méretek beépített szereléshez (beszerelt adapterrel) Csavarozható csatl típus Érintkezős típus Gumitömítés Panel Szerelőkeret beép Gumitömítés ATC8002 (mellékelve) AT8-DA4 (mellékelve) (mellékelve) szereléshez ATC8002 Panel Szerelőkeret beép szereléshez ATA (mellékelve) 8-érintkezős típus (8p cap AD8-RC külön megvásárolható) -érintkezős típus (p cap AT8-DP (külön megvásárolható) , ,5 90 Méretek panelbe szereléshez Panelkivágás méretei Az ábra a standard panelkivágás méreteit mutatja Csatlakoztatott szerelés 95,5 (90,0) ATC8004 vagy ATC800 (külön megvásárolható) Rögzítősín AT8-DLA (külön megvásárolható) Gumitömítés (ATC8002) 45, 0 45, 80 min 4-0,6 0 A A = ( x n 2,5), 80 min megjegyzés: a panelvastagságnak és 5 mm között kell lennie 2 megjegyzés: csatlakoztatott szerelés esetén a készülék és a panel közötti vízzárás megszűnik 45, ( ) Méretek a 8-érintkezős típushoz CSATLAKOZÓK ELRENDEZÉSE ÉS KÁBELEZÉS 8-érintkezős típus Relékimenetű Tranzisztoros kimenetű -érintkezős típus Csavarozható s típus Relékimenetű Tranzisztoros kimenetű típus Relékimenetű Tranzisztoros kimenetű Bem NO Bem COM Bem Lezár NC Bem NO COM Lezár Bem Lezár (+) Tápfeszültség ( ) NO COM NC Bem Lezár (+) Tápfeszültség ( ) ( ) Tápfeszültség (+) ( ) Tápfeszültség (+) ( ) Tápfeszültség (+) ( ) Tápfeszültség (+) Megjegyzés: A tranzisztoros kimenetű típus kimeneti vezetékeinek csatlakoztatását lásd: 6) Tranzisztoros kimenetl

4 ÜZEMMÓD ÉS SZÁMLÁLÓ BEÁLLÍTÁSA Beállítási eljárás ) Az üzemmód beállítása (bemeneti és kimeneti mód) A bemeneti és kimeneti beállításokat a készülék oldalán található DIPkapcsolókkal lehet elvégezni DIP-kapcsolók Megnevezés DIP-kapcsoló DIP-kapcsoló száma OFF ON 2 (KI) ON ON ON 2 Üzemmód Lásd az OFF (BE) OFF (BE) OFF (BE) táblázatot (KI) ON (KI) OFF (KI) OFF 4 nullázójel min szél 20 ms ms OFF (BE) (KI) ON (KI) OFF 5 Max számlálóbeállítás 0 Hz 5 khz (KI) ON (BE) ON (KI) OFF 6 OFF (BE) OFF (BE) (KI) ON 7 mód Lásd a (KI) ON (KI) OFF (BE) ON 8 2 táblázatot OFF (BE) (KI) ON (BE) ON (KI) (BE) (BE) ON (BE ) DIP-kapcsolók Lásd 2 megjegyzés (6-számjegyes csavarozható típus esetén ugyanez) Beállítási eljárás 2) A beállított érték beállítása Az értéket a készülék előlapján található kapcsolókkal lehet beállítani A készülék előlapja Számlálókijelzés Beállított érték kijelzése Vezérelt kimenet jelzése Nullázás jelzése Lezárás jelzése FEL gombok [A beállított érték megfelelő számjegyének módosítása az összeadás irányába (felfelé)] LO CK DOWN táblázat: A kimeneti mód beállítása Kimeneti mód SHOT-A (impulzus-a) SHOT-B (Impulzus-B) SHOT-C (Impulzus-C) SHOT-D (Impulzus-D) HOLD-A (Tartás-A) HOLD-B (Tartás-B) HOLD-C (Tartás-C) 2 táblázat: A bemeneti mód beállítása Az új beállítások a tápfeszültség ki-, majd bekapcsolása után lépnek érvénybe Lásd megj DIP-kapcsoló száma mód ON ON ON Felfelé számláló bemenet OFF (BE) OFF (BE) OFF (BE) Lefelé számláló bemenet (KI) ON (KI) OFF (KI) OFF Irányváltó bemenet OFF (BE) (KI) ON (KI) OFF Független bemenet (KI) ON (BE) ON (KI) OFF Fázis-bemenet OFF (BE) OFF (BE) (KI) ON Lásd megj (KI) ON (KI) OFF (BE) ON Lásd megj OFF (BE) (KI) ON (BE) ON Lásd megj (KI) (BE) (BE) megj: A számláló és a beállított érték kijelzése "DIP Err" 2 megj: A DIP-kapcsolókat a készülék beszerelése előtt kell beállítani LE gombok A beállított érték megfelelő számjegyének módosítása a kivonás irányába (lefelé) kapcsoló A beállított érték és a kimenet nullázása LEZÁRÁS kapcsoló A készülék minden gombjának letiltása Számlálókijelzés Beállított érték kijelzése Vezérelt kimenet jelzése Nullázás jelzése Lezárás jelzése A beállított érték módosítása A beállított értéket a fel és le gombokkal lehet módosítani (csak 4-számjegyes típus esetén), akár számlálás közben is Ügyelni kell azonban a következőkre ) Ha összegző beállítás esetén a beállított érték kisebb, mint a számlálási érték, akkor a számlálás a skála végértékének eléréséig folytatódik (9999 a 4-számjegyes típus és a 6-számjegyes típus esetén), visszaáll nullára, majd eléri az új beállított értéket Ha a beállított érték a számlálási értéknél nagyobb, a számlálás eddig az értékig tart LO CK 2) Kivonó beállítás esetén a számlálás a skála végértékéig folytatódik (-999 a 4-számjegyes típus és a 6-számjegyes típus esetén), tekintet nélkül az új beállított értékre, majd a kijelzés lesz a 4-számjegyes típus és a 6-számjegyes típus esetén 2 A beállított értéket 0 -ra állítva a felfelé számlálás nem fejeződik be Ügyelni kell azonban a következőkre ) Felfelé számlálás esetén a számlálás a skála végértékéig (9999 a 4-számjegyes 2 6 FEL gombok A beállított érték megfelelő számjegyének módosítása a hozzáadás irányában (felfelé) kapcsoló A beállított érték és a kimenet nullázása Lezárás kapcsoló Minden gomb letiltása típus és a 6-számj típus esetén) folytatódik, majd visszatér a 0-ra és befejezi a felfelé számlálást 2) Lefelé számlálás esetén a számlálás a skála végértékéig (-9999 a 4- számjegyes és a 6- számjegyes típus esetén) folytatódik, majd a kijelzés lesz a 4-számj és a 6-számj típus esetén ) Az irányított, független és fázis-bemenet esetén, ha a számlálási érték 0 -ról csökken vagy nő, és visszatér a 0 értékre, a felfelé számlálás befejeződik

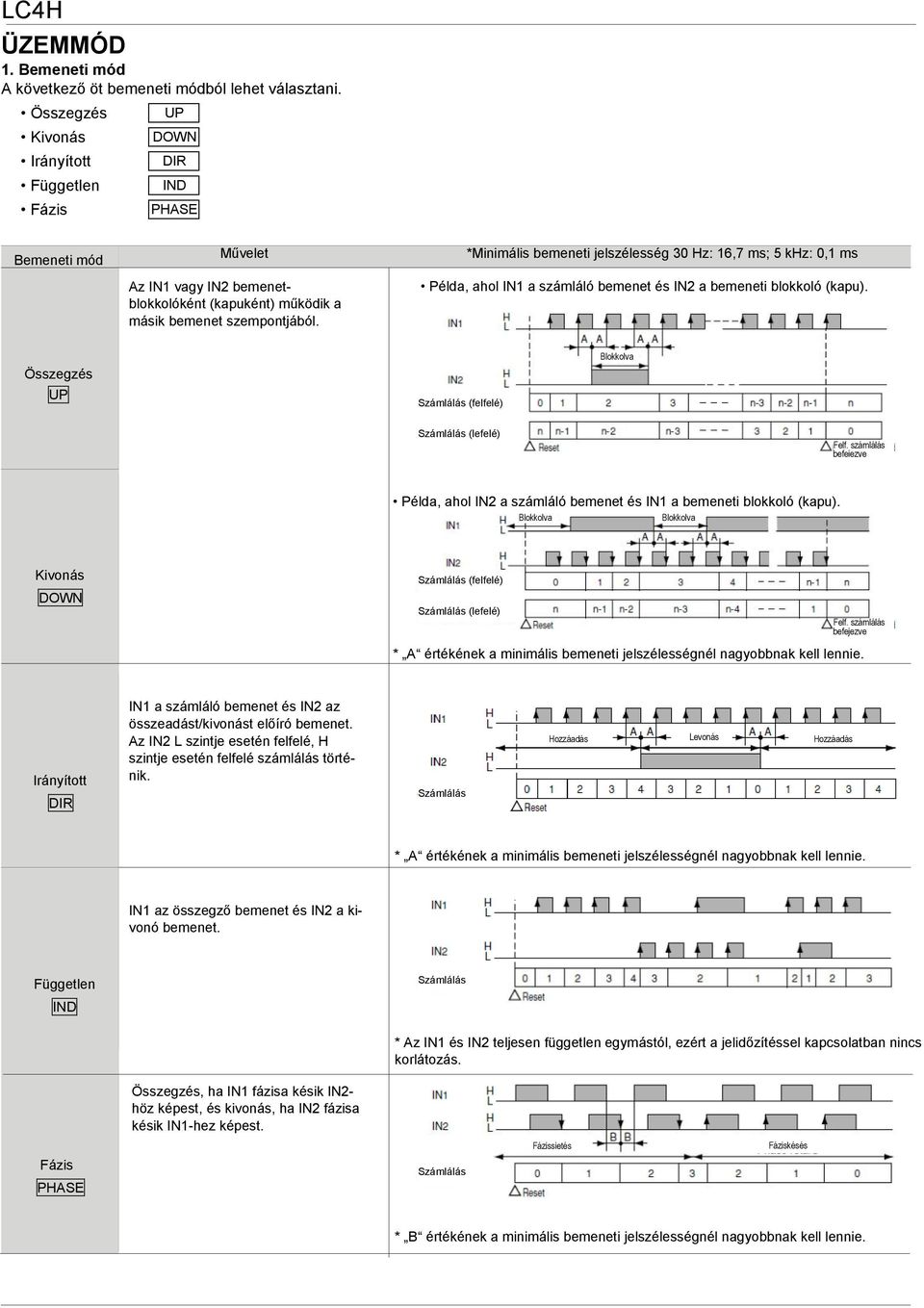

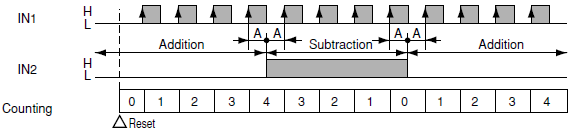

5 ÜZEMMÓD mód A következő öt bemeneti módból lehet választani Összegzés Kivonás Irányított Független Fázis DOWN DIR IND PHASE mód Művelet Az IN vagy IN2 bemenetblokkolóként (kapuként) működik a másik bemenet szempontjából *Minimális bemeneti jelszélesség 0 Hz: 6,7 ms; 5 khz: 0, ms Példa, ahol IN a számláló bemenet és IN2 a bemeneti blokkoló (kapu) Összegzés Számlálás (felfelé) Blokkolva Számlálás (lefelé) t Felf számlálás befejezve Példa, ahol IN2 a számláló bemenet és IN a bemeneti blokkoló (kapu) Blokkolva Blokkolva Kivonás DOWN Számlálás (felfelé) Számlálás (lefelé) Felf számlálás befejezve * A értékének a minimális bemeneti jelszélességnél nagyobbnak kell lennie Irányított DIR IN a számláló bemenet és IN2 az összeadást/kivonást előíró bemenet Az IN2 L szintje esetén felfelé, H szintje esetén felfelé számlálás történik Számlálás Hozzáadás Levonás Hozzáadás * A értékének a minimális bemeneti jelszélességnél nagyobbnak kell lennie IN az összegző bemenet és IN2 a kivonó bemenet Független Számlálás IND * Az IN és IN2 teljesen független egymástól, ezért a jelidőzítéssel kapcsolatban nincs korlátozás Összegzés, ha IN fázisa késik IN2- höz képest, és kivonás, ha IN2 fázisa késik IN-hez képest Fázissietés Fáziskésés Fázis PHASE Számlálás * B értékének a minimális bemeneti jelszélességnél nagyobbnak kell lennie

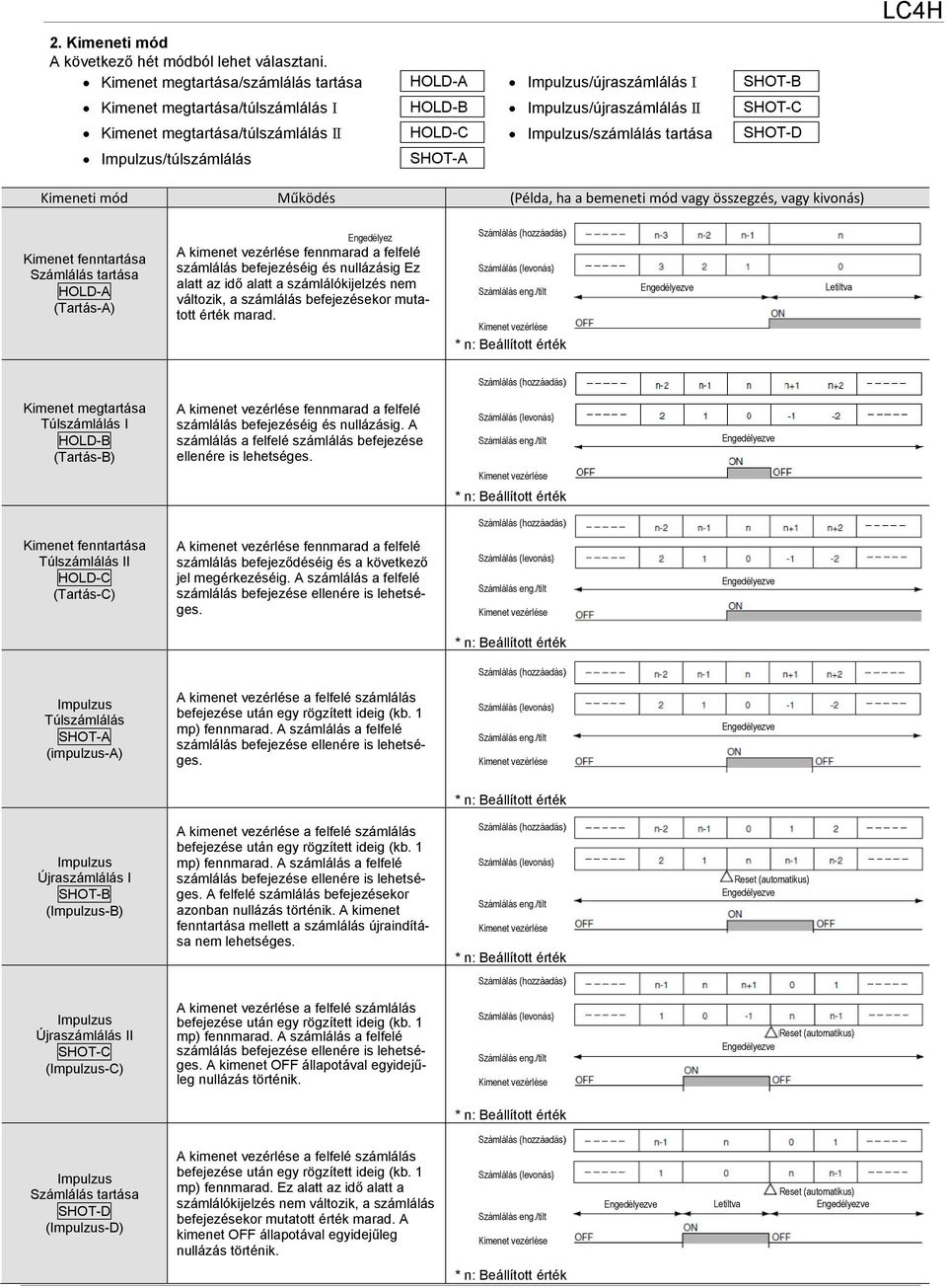

6 2 Kimeneti mód A következő hét módból lehet választani Kimenet megtartása/számlálás tartása HOLD-A Impulzus/újraszámlálás I SHOT-B Kimenet megtartása/túlszámlálás I HOLD-B Impulzus/újraszámlálás II SHOT-C Kimenet megtartása/túlszámlálás II HOLD-C Impulzus/számlálás tartása SHOT-D Impulzus/túlszámlálás SHOT-A Kimeneti mód Működés (Példa, ha a bemeneti mód vagy összegzés, vagy kivonás) Kimenet fenntartása Számlálás tartása HOLD-A (Tartás-A) Engedélyez A kimenet vezérlése fennmarad a felfelé számlálás befejezéséig és nullázásig Ez alatt az idő alatt a számlálókijelzés nem változik, a számlálás befejezésekor mutatott érték marad Letiltva Kimenet megtartása Túlszámlálás I HOLD-B (Tartás-B) A kimenet vezérlése fennmarad a felfelé számlálás befejezéséig és nullázásig A számlálás a felfelé számlálás befejezése ellenére is lehetséges Kimenet fenntartása Túlszámlálás II HOLD-C (Tartás-C) A kimenet vezérlése fennmarad a felfelé számlálás befejeződéséig és a következő jel megérkezéséig A számlálás a felfelé számlálás befejezése ellenére is lehetséges Impulzus Túlszámlálás SHOT-A (impulzus-a) A kimenet vezérlése a felfelé számlálás befejezése után egy rögzített ideig (kb mp) fennmarad A számlálás a felfelé számlálás befejezése ellenére is lehetséges Impulzus Újraszámlálás I SHOT-B (Impulzus-B) A kimenet vezérlése a felfelé számlálás befejezése után egy rögzített ideig (kb mp) fennmarad A számlálás a felfelé számlálás befejezése ellenére is lehetséges A felfelé számlálás befejezésekor azonban nullázás történik A kimenet fenntartása mellett a számlálás újraindítása nem lehetséges (automatikus) Impulzus Újraszámlálás II SHOT-C (Impulzus-C) A kimenet vezérlése a felfelé számlálás befejezése után egy rögzített ideig (kb mp) fennmarad A számlálás a felfelé számlálás befejezése ellenére is lehetséges A kimenet OFF állapotával egyidejűleg nullázás történik (automatikus) Impulzus Számlálás tartása SHOT-D (Impulzus-D) A kimenet vezérlése a felfelé számlálás befejezése után egy rögzített ideig (kb mp) fennmarad Ez alatt az idő alatt a számlálókijelzés nem változik, a számlálás befejezésekor mutatott érték marad A kimenet OFF állapotával egyidejűleg nullázás történik Letiltva (automatikus)

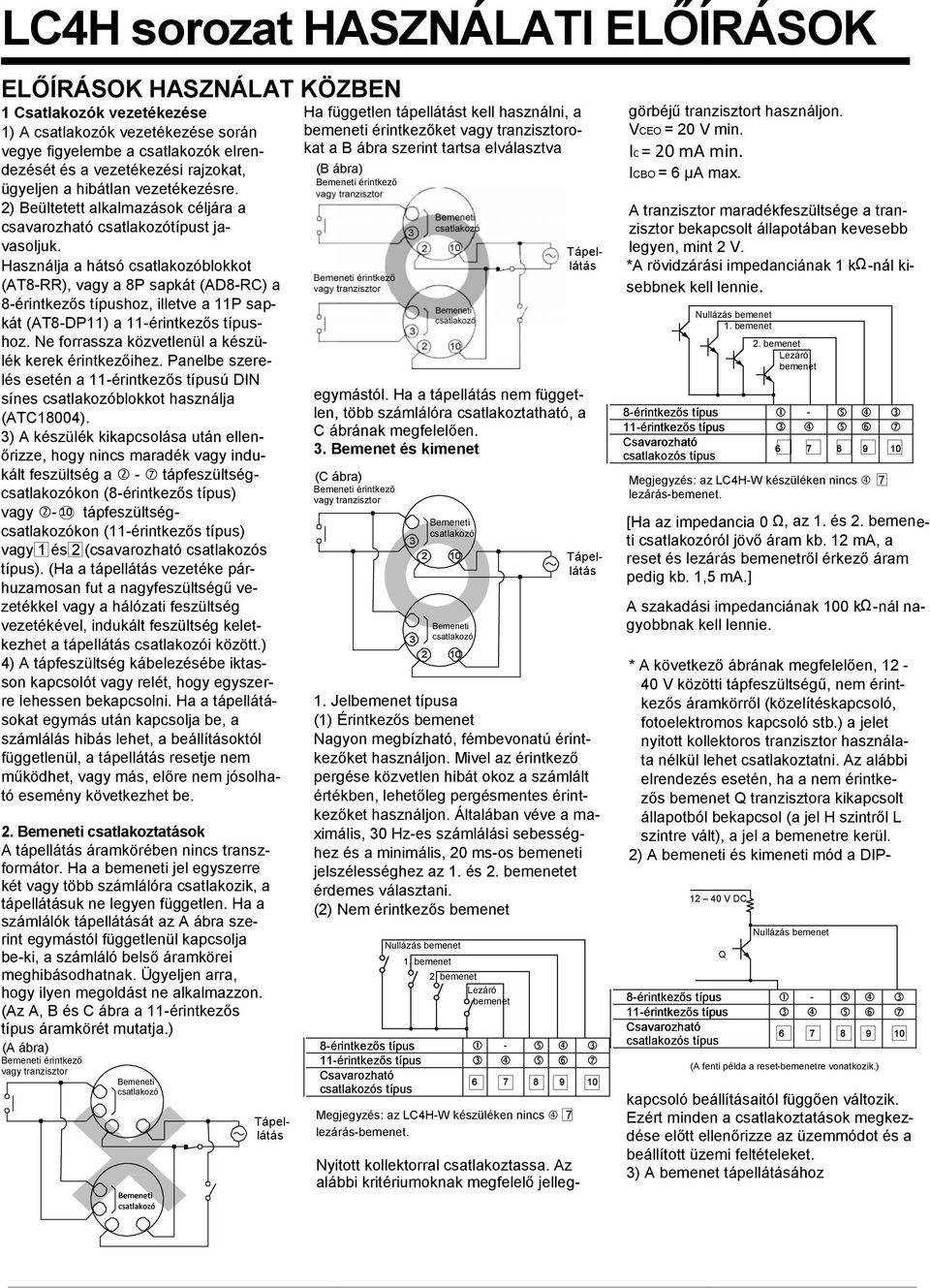

7 sorozat HASZNÁLATI ELŐÍRÁSOK ELŐÍRÁSOK HASZNÁLAT KÖZBEN Csatlakozók vezetékezése ) A k vezetékezése során vegye figyelembe a k elrendezését és a vezetékezési rajzokat, ügyeljen a hibátlan vezetékezésre 2) Beültetett alkalmazások céljára a csavarozható típust javasoljuk Használja a hátsó blokkot (AT8-RR), vagy a 8P sapkát (AD8-RC) a 8-érintkezős típushoz, illetve a P sapkát (AT8-DP) a -érintkezős típushoz Ne forrassza közvetlenül a készülék kerek érintkezőihez Panelbe szerelés esetén a -érintkezős típusú DIN sínes blokkot használja (ATC8004) ) A készülék kikapcsolása után ellenőrizze, hogy nincs maradék vagy indukált feszültség a - tápfeszültségkon (8-érintkezős típus) vagy - 0 tápfeszültségkon (-érintkezős típus) vagy és 2 (csavarozható s típus) (Ha a tápellátás vezetéke párhuzamosan fut a nagyfeszültségű vezetékkel vagy a hálózati feszültség vezetékével, indukált feszültség keletkezhet a tápellátás i között) 4) A tápfeszültség kábelezésébe iktasson kapcsolót vagy relét, hogy egyszerre lehessen bekapcsolni Ha a tápellátásokat egymás után kapcsolja be, a számlálás hibás lehet, a beállításoktól függetlenül, a tápellátás resetje nem működhet, vagy más, előre nem jósolható esemény következhet be 2 csatlakoztatások A tápellátás áramkörében nincs transzformátor Ha a bemeneti jel egyszerre két vagy több számlálóra csatlakozik, a tápellátásuk ne legyen független Ha a számlálók tápellátását az A ábra szerint egymástól függetlenül kapcsolja be-ki, a számláló belső áramkörei meghibásodhatnak Ügyeljen arra, hogy ilyen megoldást ne alkalmazzon (Az A, B és C ábra a -érintkezős típus áramkörét mutatja) (A ábra) érintkező vagy tranzisztor Tápellátás Ha független tápellátást kell használni, a bemeneti érintkezőket vagy tranzisztorokat a B ábra szerint tartsa elválasztva (B ábra) érintkező vagy tranzisztor Tápellátás érintkező vagy tranzisztor egymástól Ha a tápellátás nem független, több számlálóra csatlakoztatható, a C ábrának megfelelően Bemenet és kimenet (C ábra) érintkező vagy tranzisztor Tápellátás Jelbemenet típusa () Érintkezős bemenet Nagyon megbízható, fémbevonatú érintkezőket használjon Mivel az érintkező pergése közvetlen hibát okoz a számlált értékben, lehetőleg pergésmentes érintkezőket használjon Általában véve a maximális, 0 Hz-es számlálási sebességhez és a minimális, 20 ms-os bemeneti jelszélességhez az és 2 bemenetet érdemes választani (2) Nem érintkezős bemenet Nullázás bemenet bemenet 2 bemenet Lezáró bemenet 8-érintkezős típus - -érintkezős típus Csavarozható s típus Megjegyzés: az -W készüléken nincs 7 lezárás-bemenet Nyitott kollektorral csatlakoztassa Az alábbi kritériumoknak megfelelő jelleggörbéjű tranzisztort használjon VCEO = 20 V min IC = 20 ma min ICBO = 6 µa max A tranzisztor maradékfeszültsége a tranzisztor bekapcsolt állapotában kevesebb legyen, mint 2 V *A rövidzárási impedanciának kω-nál kisebbnek kell lennie Nullázás bemenet bemenet 2 bemenet Lezáró bemenet 8-érintkezős típus - -érintkezős típus Csavarozható s típus Megjegyzés: az -W készüléken nincs 7 lezárás-bemenet [Ha az impedancia 0 Ω, az és 2 bemeneti ról jövő áram kb 2 ma, a reset és lezárás bemenetről érkező áram pedig kb,5 ma] A szakadási impedanciának 00 kω-nál nagyobbnak kell lennie * A következő ábrának megfelelően, 2-40 V közötti tápfeszültségű, nem érintkezős áramkörről (közelítéskapcsoló, fotoelektromos kapcsoló stb) a jelet nyitott kollektoros tranzisztor használata nélkül lehet csatlakoztatni Az alábbi elrendezés esetén, ha a nem érintkezős bemenet Q tranzisztora kikapcsolt állapotból bekapcsol (a jel H szintről L szintre vált), a jel a bemenetre kerül 2) A bemeneti és kimeneti mód a DIP V DC Nullázás bemenet Q 8-érintkezős típus - -érintkezős típus Csavarozható s típus (A fenti példa a reset-bemenetre vonatkozik) kapcsoló beállításaitól függően változik Ezért minden a csatlakoztatások megkezdése előtt ellenőrizze az üzemmódot és a beállított üzemi feltételeket ) A bemenet tápellátásához

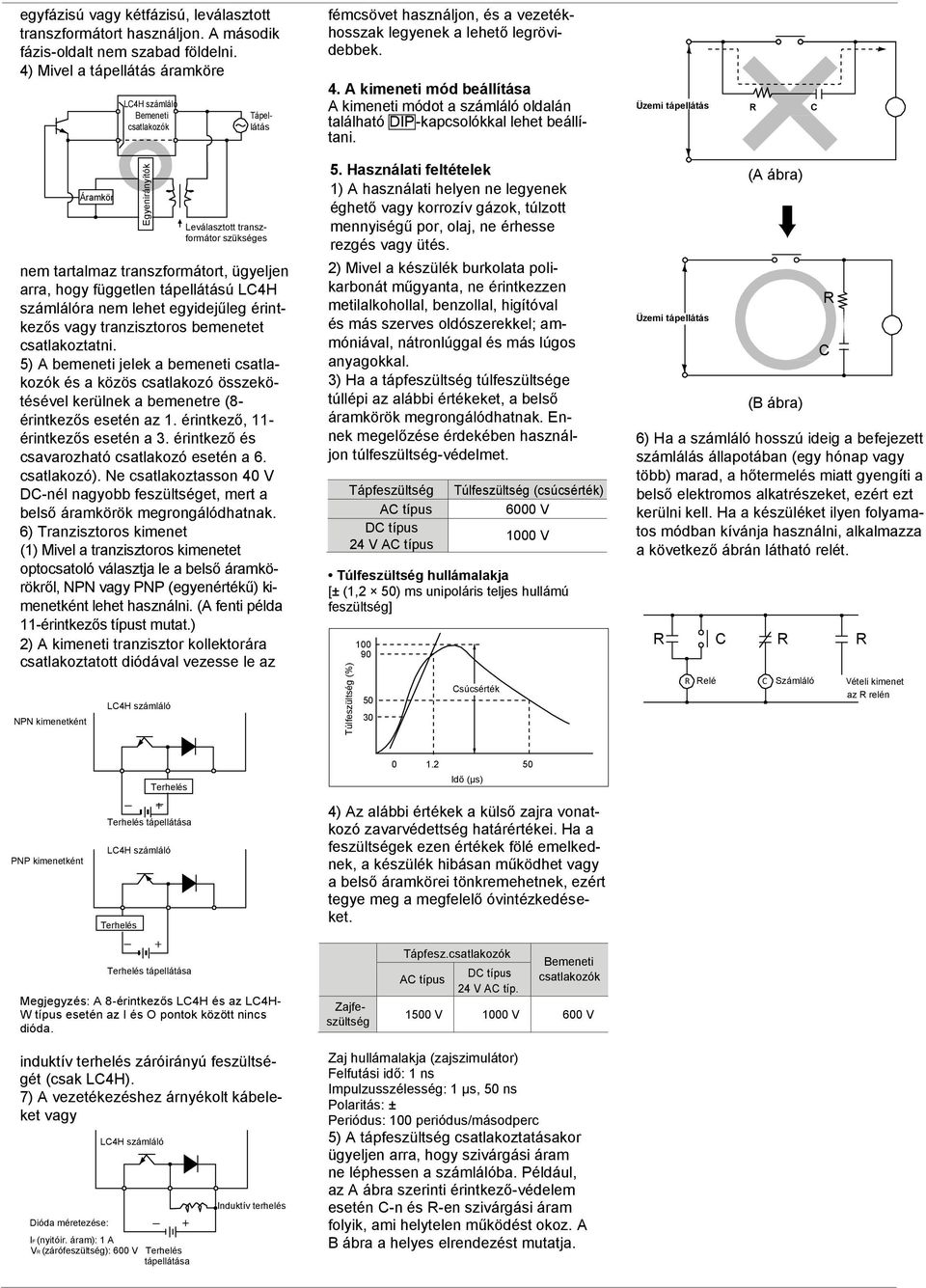

8 egyfázisú vagy kétfázisú, leválasztott transzformátort használjon A második fázis-oldalt nem szabad földelni 4) Mivel a tápellátás áramköre Tápel- látás számláló k fémcsövet használjon, és a vezetékhosszak legyenek a lehető legrövidebbek 4 A kimeneti mód beállítása A kimeneti módot a számláló oldalán található DIP-kapcsolókkal lehet beállítani Üzemi tápellátás R C Áramkör Egyenirányítók Leválasztott transzformátor szükséges nem tartalmaz transzformátort, ügyeljen arra, hogy független tápellátású számlálóra nem lehet egyidejűleg érintkezős vagy tranzisztoros bemenetet csatlakoztatni 5) A bemeneti jelek a bemeneti k és a közös összekötésével kerülnek a bemenetre (8- érintkezős esetén az érintkező, - érintkezős esetén a érintkező és csavarozható esetén a 6 ) Ne csatlakoztasson 40 V DC-nél nagyobb feszültséget, mert a belső áramkörök megrongálódhatnak 6) Tranzisztoros kimenet () Mivel a tranzisztoros kimenetet optocsatoló választja le a belső áramkörökről, NPN vagy PNP (egyenértékű) kimenetként lehet használni (A fenti példa -érintkezős típust mutat) 2) A kimeneti tranzisztor kollektorára csatlakoztatott diódával vezesse le az NPN kimenetként számláló 5 Használati feltételek ) A használati helyen ne legyenek éghető vagy korrozív gázok, túlzott mennyiségű por, olaj, ne érhesse rezgés vagy ütés 2) Mivel a készülék burkolata polikarbonát műgyanta, ne érintkezzen metilalkohollal, benzollal, higítóval és más szerves oldószerekkel; ammóniával, nátronlúggal és más lúgos anyagokkal ) Ha a tápfeszültség túlfeszültsége túllépi az alábbi értékeket, a belső áramkörök megrongálódhatnak Ennek megelőzése érdekében használjon túlfeszültség-védelmet Tápfeszültség AC típus DC típus 24 V AC típus Túlfeszültség (%) Túlfeszültség (csúcsérték) 6000 V 000 V Túlfeszültség hullámalakja [± (,2 50) ms unipoláris teljes hullámú feszültség] Csúcsérték Üzemi tápellátás (A ábra) (B ábra) 6) Ha a számláló hosszú ideig a befejezett számlálás állapotában (egy hónap vagy több) marad, a hőtermelés miatt gyengíti a belső elektromos alkatrészeket, ezért ezt kerülni kell Ha a készüléket ilyen folyamatos módban kívánja használni, alkalmazza a következő ábrán látható relét R C R C R R R Relé C Számláló Vételi kimenet az R relén PNP kimenetként Terhelés Terhelés tápellátása számláló Terhelés Idő (µs) Terhelés tápellátása Megjegyzés: A 8-érintkezős és az - W típus esetén az I és O pontok között nincs dióda 4) Az alábbi értékek a külső zajra vonatkozó zavarvédettség határértékei Ha a feszültségek ezen értékek fölé emelkednek, a készülék hibásan működhet vagy a belső áramkörei tönkremehetnek, ezért tegye meg a megfelelő óvintézkedéseket Zajfeszültség Tápfeszk AC típus DC típus 24 V AC típ k 500 V 000 V 600 V induktív terhelés záróirányú feszültségét (csak ) 7) A vezetékezéshez árnyékolt kábeleket vagy Dióda méretezése: számláló IF (nyitóir áram): A VR (zárófeszültség): 600 V Terhelés tápellátása Induktív terhelés Zaj hullámalakja (zajszimulátor) Felfutási idő: ns Impulzusszélesség: µs, 50 ns Polaritás: ± Periódus: 00 periódus/másodperc 5) A tápfeszültség csatlakoztatásakor ügyeljen arra, hogy szivárgási áram ne léphessen a számlálóba Például, az A ábra szerinti érintkező-védelem esetén C-n és R-en szivárgási áram folyik, ami helytelen működést okoz A B ábra a helyes elrendezést mutatja

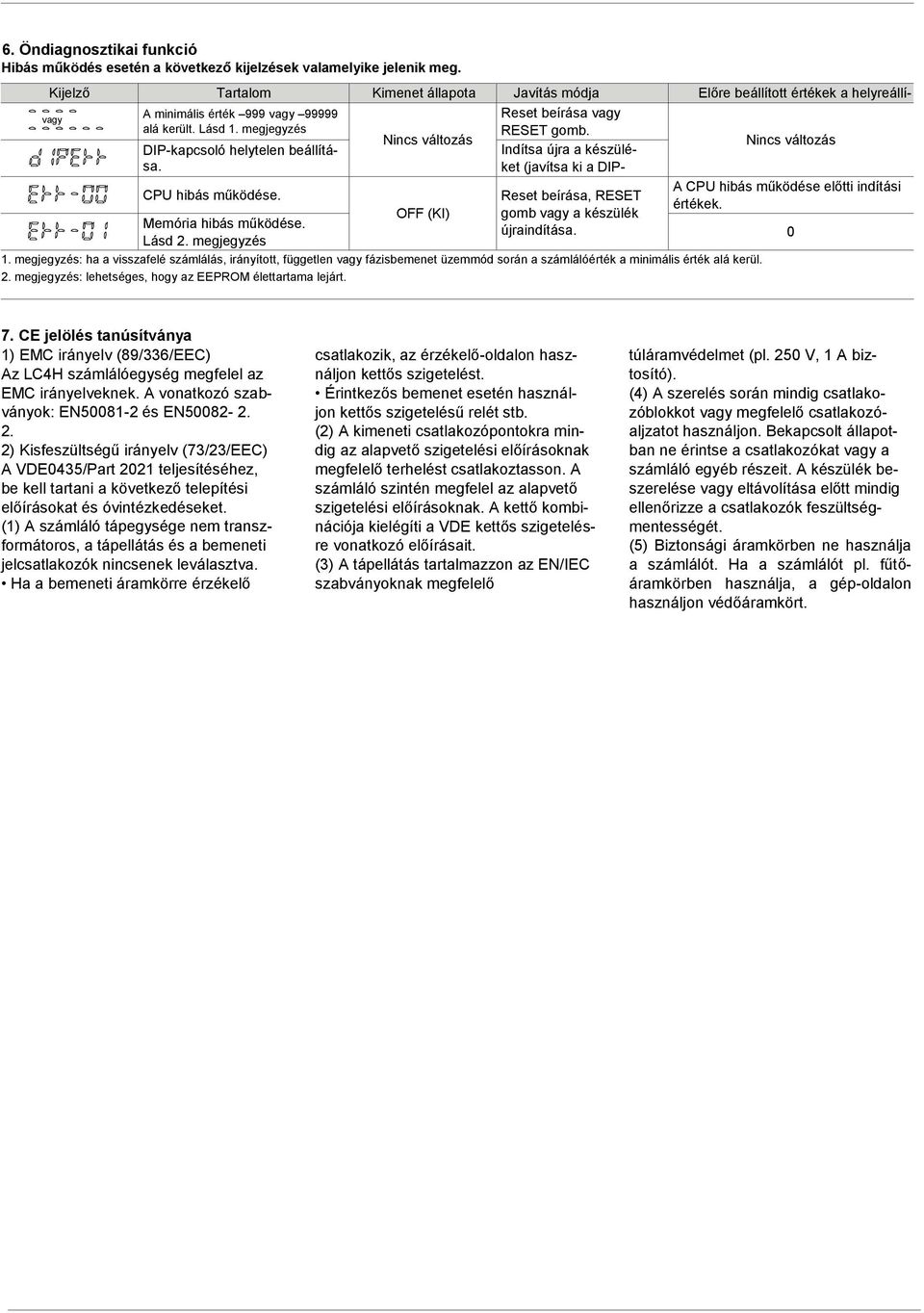

9 6 Öndiagnosztikai funkció Hibás működés esetén a következő kijelzések valamelyike jelenik meg Kijelző Tartalom Kimenet állapota Javítás módja Előre beállított értékek a helyreállítás után A minimális érték 999 vagy beírása vagy vagy alá került Lásd megjegyzés gomb Nincs változás Nincs változás DIP-kapcsoló helytelen beállításaket (javítsa ki a Indítsa újra a készülé- DIP- CPU hibás működése Memória hibás működése Lásd 2 megjegyzés OFF (KI) kapcsoló beállításait) beírása, gomb vagy a készülék újraindítása megjegyzés: ha a visszafelé számlálás, irányított, független vagy fázisbemenet üzemmód során a számlálóérték a minimális érték alá kerül 2 megjegyzés: lehetséges, hogy az EEPROM élettartama lejárt A CPU hibás működése előtti indítási értékek 0 7 CE jelölés tanúsítványa ) EMC irányelv (89/6/EEC) Az számlálóegység megfelel az EMC irányelveknek A vonatkozó szabványok: EN és EN ) Kisfeszültségű irányelv (7/2/EEC) A VDE045/Part 202 teljesítéséhez, be kell tartani a következő telepítési előírásokat és óvintézkedéseket () A számláló tápegysége nem transzformátoros, a tápellátás és a bemeneti jelk nincsenek leválasztva Ha a bemeneti áramkörre érzékelő csatlakozik, az érzékelő-oldalon használjon kettős szigetelést Érintkezős bemenet esetén használjon kettős szigetelésű relét stb (2) A kimeneti pontokra mindig az alapvető szigetelési előírásoknak megfelelő terhelést csatlakoztasson A számláló szintén megfelel az alapvető szigetelési előírásoknak A kettő kombinációja kielégíti a VDE kettős szigetelésre vonatkozó előírásait () A tápellátás tartalmazzon az EN/IEC szabványoknak megfelelő túláramvédelmet (pl 250 V, A biztosító) (4) A szerelés során mindig blokkot vagy megfelelő aljzatot használjon Bekapcsolt állapotban ne érintse a kat vagy a számláló egyéb részeit A készülék beszerelése vagy eltávolítása előtt mindig ellenőrizze a k feszültségmentességét (5) Biztonsági áramkörben ne használja a számlálót Ha a számlálót pl fűtőáramkörben használja, a gép-oldalon használjon védőáramkört
