1 TÜRR ISTVÁN KÉPZŐ ÉS KUTATÓ INTÉZET Gipszkarton tetőtérbeépítés, előtéthéjak, és szárazvakolatok Gipszkartonszerelő MODULFÜZET Miskolc, 2011 EGYÉNI TANULÁST TÁMOGATÓ TANANYAG

2 Készítette Kovács Károly Tóth István Projekt koordinátor Juga Aliz Szakmai koordinátor Simonné Bodolay Enikő Szakmai lektor Gyuri Zoltán Nyelvi lektor Kis Gábor 2. VÁLTOZAT Kiadó TÜRR ISTVÁN KÉPZŐ ÉS KUTATÓ INTÉZET MISKOLCI IGAZGATÓSÁG 3518 Miskolc, Erenyő u. 1.; Levélcím: 3510 Miskolc, Pf. 560 Telefon: (46) ; Telefax: (46) Felelős kiadó Andó Pál igazgató Készült a Trans-Fair program keretében A tananyag bármilyen módon történő sokszorosítása és terjesztése csak a TKKI előzetes hozzájárulásával történhet!

3 TARTALOMJEGYZÉK I. BEVEZETÉS II. HASZNOS TUDNIVALÓK A TANULÁSHOZ III. A MODUL CÉLJA IV. RÉSZCÉLKITŰZÉSEK V. ELŐZETES FELTÉTELEK VI. TANULÁS Tanulási gyakorlat A tanuló ismerje meg a tetőtérben alkalmazott anyagokat Tanulási gyakorlat A tanuló ismerje meg a tetőtér kialakítását Tanulási gyakorlat A tanuló ismerje meg a tetőtérbe készithető szerkezetekről Tanulási gyakorlat A tanuló ismerje meg szárazvakolat és a előtéthéj elkészítését

4

5 I. BEVEZETÉS Kedves Tanfolyami Résztvevőnk! Ez a modulfüzet a TÁMOP Határon átnyúló együttműködés a szakképzés és felnőttképzés területén pályázat keretében elnyert Trans-Fair, Gyakorlatorientált felnőttképzési módszerek, képzési- és tananyag-fejlesztési tapasztalatok átadása program keretében került kidolgozásra. A gipszkartontetőtérbeépités, előtéthéjak és szárazvakolatok építése ma a szárazépítő munka legnagyobb szegmensét jelenti és ennek megfelelően a kivitelezőknek jól kell eligazodni azon részletekben is, amelyek a szerkezetek megfelelő kivitelezéséhez vezet. A szlovák és a magyar szárazépítési piacon különböző méretrenddel dolgozó gyártók vannak jelen. A munkák megkezdése előtt fontos, hogy kiválasszuk, melyik anyagot fogjuk beépíteni. A gyártóktól kapott rendszergarancia csak a teljes rendszer beépítése esetén érvényesíthető. A szerkezetekben vegyesen alkalmazni az anyagokat indokolatlan, és későbbi problémákhoz vezethet! II. HASZNOS TUDNIVALÓK A TANULÁSHOZ Az a képzés, amin Ön most részt vesz, a korábbi tanulmányaitól eltérő rendszerű. Ezt mi moduláris és gyakorlatorientált képzésnek nevezzük. Moduláris, mert önálló képzési egységekből épül fel, gyakorlatorientált, mert gyakorlatokon keresztül fogja elsajátítani az ismereteket. Ma Szlovákiában és Magyarországon is a szárazépítő szakma egy új korszakába lépett, amelyben Ön jelentős szerepet tölthet be. Ez abban nyilvánul meg, hogy a szárazépítés oktatását eddig igazán nem foglalták rendszerbe és nem kapott olyan szakmai hátteret, mint ez a tananyag, amit a kezében tart. A tanulás folyamán folyamatos hivatkozásokat fog találni olyan elkészült szakmai anyagokra, amelyek segíteni fogják az ismeretek elsajátításában, és mélyebb betekintést adnak a szakma rejtelmeibe. Ezek közül legjelentősebb összefoglaló kiadvány, az ÉVOSZ Szárazépítő tagozata kezdeményezésére 1999-ben megjelent Szárazépítési kézikönyv - Gyorsjelentés Kiadó Kft. gondozásában, és Wiesner György okleveles építészmérnök szakmai szerkesztésével. A szárazépítési tevékenységet a Szerényi - Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft. Pécs 2005-ben megjelent kiadványa szintén részletesen tárgyalja. Természetesen a gyakorlati piacon szereplő, szárazépítési rendszereket gyártó cégek szakanyagai és dokumentációi a folyamatos fejlesztéseknek köszönhetően nagy segítséget jelentenek. A tanulás folyamata során a modulfüzetben mindig utalás történik arra, hogy a könyvekben az adott gyakorlathoz tartozó részletes szakmai anyag hol található. Legtöbbször azonban ezekben a szakmai információk összevontan találhatók, ezért ezeket célszerű szelektíven használni. A célt gyakorlati tanulási feladatok végzésével érjük el, amelynek során célkitűzésként konkrét feladatokon keresztül mutatjuk be a munkákat. Külön hangsúlyozzuk, hogy minden munkafolyamat egy összetett tevékenységet tartalmazó cselekvéssor, ahol az egyes részfeladatok is egymásra épülnek. A feladatok sikeres elvégzése az alapja a munkafolyamatok megfelelő színtű teljesítésének. A munkafolyamatokat tervezőmunka előzi meg, fontos tehát megismerni a tervek legfőbb jellemzőit. Az önálló munkavégzést el kell sajátítani. Ennek megfelelően a munkákat megtervezve, előkészítve, és nem csak a szakmai szabályok figyelembevételével, hanem a munkák biztonságos elvégzésének szabályait betartva kell megoldani. 5

6 A tanulás során a következő ikonokkal fog találkozni, melyek tájékoztatják és egyben útmutatást is adnak a tananyag egyes részeihez: Fontos kérdések, összegzés, definíció Tanulási feladat Ajánlott szakirodalom Ellenőrző feladat Tapasztalni fogja, hogy egy adott munkafeladatot különböző módon lehet megoldani, de hogy hogyan oldjuk meg, azt a szakmai szabályokon túl a megszerzett tudás dönti el. Tudnunk kell mit, miért csinálunk, tudnunk kell mi a következménye, ha egy adott szakmai feladatot egyáltalán nem, vagy nem a szakma szabályai szerint hajtunk végre. A tanulási gyakorlatok elvégzése, az ott tanultak elsajátítása a tudás megszerzésének legfontosabb záloga. A tankönyvek átfogó (globális) szakmai ismereteket, a szakmai gyakorlatok pedig az életben hasznosítható tudást adnak. Teljesítményét instruktora a kompetenciafelmérő szerint értékeli. 6

7 Javasoljuk a modulfüzetbe beírni: Instruktora, szaktanárai, tanulótársai adatait, az elérhetőségeket, melyek szükségesek a folyamatos kapcsolattartáshoz. Instruktor adatai: Szaktanárok adatai : Csoportvezető, tanulótárs adatai: Konzultáció helye, időpontja: III. A MODUL CÉLJA A hallgatók a modul végére készségszinten sajátítsák el a fa és a fém tartószerkezetű gipszkarton tetőtérbeépítés, előtéthéjak és szárazvakolatok szerelésével kapcsolatos valamennyi alapművelet elvégzését, továbbá az óvó rendszabályok alkalmazását. 7

8 IV. RÉSZCÉLKITŰZÉSEK 1. A tanuló ismerje meg a tetőtérben alkalmazott anyagokat - Ismerkedés a tetőtérben alkalmazott anyagokkal. - Ismerkedés a tetőtérben alkalmazott anyagokkal. 2. A tanuló ismerje meg a tetőtér kialakitásást. - Ismerkedés a gipszkarton tetőtér kialakítást. - Ismerkedés a szerelt térdfal készítéséről. 3. A tanuló ismerje meg a tetőtérbe készithető szerkezetekről - Ismerkedés a tetőtérbe készíthető szerkezetekkel - Ismerkedés szárazesztrich készítésével - Ismerkedés a gipszkarton-lemezek glettelésének műveleteiről - Ismerkedés a tetőtéri ablak burkolásáról 4. A tanuló ismerje meg szárazvakolat és a előtéthéj elkészitését - Ismerkedés a gipszkarton szárazvakolat és a előtéthéj készítésének módszereivel. - Ismerkedés a gipszkarton előtéthéj készítésének módszereivel. V. ELŐZETES FELTÉTELEK Az alábbi modulok sikeres teljesítése: - SZM1 Az építőipari alapok 8

9 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. VI. TANULÁS 1. TANULÁSI GYAKORLAT A részcélkitűzés száma: 1. A részcélkitűzés megnevezése: A tanuló ismerje meg a tetőtérben alkalmazott anyagokat A tanulás folyamata T ANULÁSI TEVÉKENYSÉG Ismerkedés a tető térben alkalmazott anyagokkal. Hallgassa meg az instruktor előadását a tetőtér szerelésénél használt anyagokról. Tekintse meg a tetőtér kialakításánál használt, valamint az előkészületi munkákhoz szükséges anyagokat! Instruktori bemutatás után válogassa ki a válaszfalhoz használt profilokat! Instruktora felügyelete mellet tulajdonságai szerint csoportosítsa a gipszkarton lemezeket Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el tetőtér szerelésénél használt anyagokról. kapcsolatos alapfogalmakat a TUDNI KELL fejezetben! KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK Szerényi-Bársony-Szárazépítő szakmai ismeretek, Szega Books Kft. Szárazépítési kézikönyv- Gyorsjelentés Kiadó Kft. T UDNI KELL! Anyagkiválasztás Gipszrostlap: Hajlítható gipszlap Tűzgátló lapok Gipszkartonon Egyéb speciális építőelemek Válaszfalak tartószerkezeti elemei Tartozékok Élvédők: Álmennyezeti profilok KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK 9

10 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. Válaszfalak tartószerkezeti elemei Hézagoló glettek Gipszes kézi vakolatok Gipszes gépi vakolatok T UDNI KELL! Tetőtér beépítés: Szerkezet és szerelés Az építési sorrend: Vízszintes felület álmennyezet és a ferde tetősík elkészítése A hőszigetelés elhelyezése Vázszerkezet fölszerelése Párafékező fólia Burkolás lapokkal Szerelt térdfal - Fémvázra Szerelt térdfal - Favázra Válaszfal beépítése szárazesztrich Csavartávolságok Lapok toldási képe Hézagolás Glettelés Terhek rögzítése vízszintes felületen: Tűzvédelem Gyorsépítő csavarok alkalmazása fa- és fém vázszerkezethez Hő és páratechnikai problémák Tetőtéri nyílászárók beépítése Kéménypillér burkolása Szárazvakolat gipszkarton lappal KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK 10

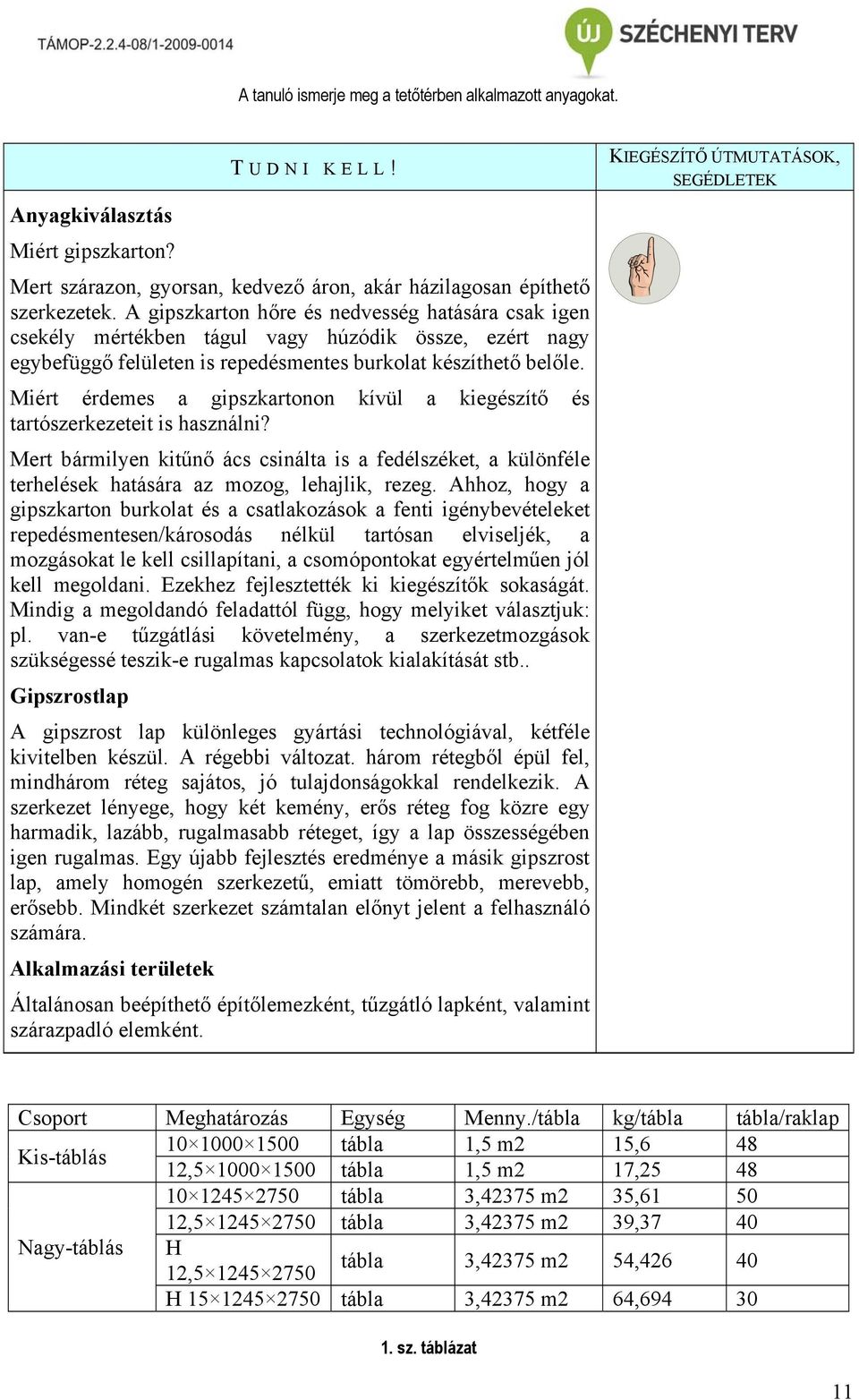

11 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. T UDNI KELL! Anyagkiválasztás Miért gipszkarton? Mert szárazon, gyorsan, kedvező áron, akár házilagosan építhető szerkezetek. A gipszkarton hőre és nedvesség hatására csak igen csekély mértékben tágul vagy húzódik össze, ezért nagy egybefüggő felületen is repedésmentes burkolat készíthető belőle. Miért érdemes a gipszkartonon kívül a kiegészítő és tartószerkezeteit is használni? Mert bármilyen kitűnő ács csinálta is a fedélszéket, a különféle terhelések hatására az mozog, lehajlik, rezeg. Ahhoz, hogy a gipszkarton burkolat és a csatlakozások a fenti igénybevételeket repedésmentesen/károsodás nélkül tartósan elviseljék, a mozgásokat le kell csillapítani, a csomópontokat egyértelműen jól kell megoldani. Ezekhez fejlesztették ki kiegészítők sokaságát. Mindig a megoldandó feladattól függ, hogy melyiket választjuk: pl. van-e tűzgátlási követelmény, a szerkezetmozgások szükségessé teszik-e rugalmas kapcsolatok kialakítását stb.. Gipszrostlap A gipszrost lap különleges gyártási technológiával, kétféle kivitelben készül. A régebbi változat. három rétegből épül fel, mindhárom réteg sajátos, jó tulajdonságokkal rendelkezik. A szerkezet lényege, hogy két kemény, erős réteg fog közre egy harmadik, lazább, rugalmasabb réteget, így a lap összességében igen rugalmas. Egy újabb fejlesztés eredménye a másik gipszrost lap, amely homogén szerkezetű, emiatt tömörebb, merevebb, erősebb. Mindkét szerkezet számtalan előnyt jelent a felhasználó számára. Alkalmazási területek Általánosan beépíthető építőlemezként, tűzgátló lapként, valamint szárazpadló elemként. KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK Csoport Meghatározás Egység Menny./tábla kg/tábla tábla/raklap Kis-táblás tábla 1,5 m2 15, , tábla 1,5 m2 17, tábla 3,42375 m2 35, , tábla 3,42375 m2 39,37 40 Nagy-táblás H 12, tábla 3,42375 m2 54, H tábla 3,42375 m2 64, sz. táblázat 11

12 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. T UDNI KELL! Hajlítható gipszlap Alkalmazható íves felületek burkolására, hajlított álmennyezetek, boltövek, boltívek, íves válaszfalak építésére. KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK 1. ábra Hajlítható gipszlap Szállítási méretek vastagság hossz szélesség súly 6 mm 2400 mm 1200 mm 6 kg/mm Hajlítási sugarak lapvastagság min. sugár Belső ívre 6 mm > 600 mm Külso ívre 6 mm > 1400 mm 12

13 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. 2. ábra Boltív készítése lapokkal 1. Nóniusz függesztő felső rész 2. Nóniusz függesztő 3. Sasszeg 4. Ívesprofil 5. Boltívprofil keresztösszekötő 6. CD-profil 7. Riflex-lap 6 mm 8. Bevonat Super-hézagológipszbol 3. ábra Íves válaszfal Riflex lapokból 1. Irdalt, stancolt U profil a padozatra rögzítve 2. Rögzítő L vas 3. CW-falprofil 40 cm kiosztásban 4. lap 6 mm 5. Bevonat Super-hézagológipszből 6. falhoz csatlakozásnál az íves 10 cm széles alátétlappal kell 13

14 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. T UDNI KELL! Tűzgátló lapok Tűzgátló lap nem éghető építőanyag. Különleges tulajdonsága a szilárdsága. Egyszerű, takarékos szerelést tesz lehetővé érzékeny, nagy értékű szerkezeteknél is. Alkalmas acélszerkezet, pillér- és gerendaburkolatok tűzgátló védelmére, installációs csatornák kialakítására. KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK 4. ábra Tűzgátló Gipszkarton T ANULÁSI TEVÉKENYSÉG Ismerkedés a tető térben alkalmazott anyagokkal. Hallgassa meg az instruktor előadását a TETŐTÉRBEN ALKALMAZOTT ANYAGOKKAL. Tekintse meg a tetőtér kialakításánál használt, valamint az előkészületi munkákhoz szükséges anyagokat! Instruktori bemutatás után válogassa ki a ferdemennyezethez használt profilokat! Gyakorolja a profilok méretpontos vágását! Instruktora felügyelet mellet szabjon le öt darab 8 cm hosszúságú cd profilt! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a profil rendszerekkel kapcsolatos alapfogalmakat a TUDNI KELL fejezetben! KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK Szerényi-Bársony-Szárazépítő szakmai ismeretek, Szega Books Kft. Szárazépítési kézikönyv- Gyorsjelentés Kiadó Kft. 14

15 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. Termék RB (A)építőlemezek RF (DF)tűzgátló építőlemezek RBI (H2)impregnált építőlemezek RFI (DFH2) tűzgátló, impregnált építőlemezek Vastagság mm Hosszúság cm Szélesség cm Tömeg kg/m2 Karton színe Bélyegző színe Palettánkénti menny. (db) 120 9, , ,5 250; 275; kék ; 250; ,7 80 törtfehér , , , ,5 piros 80 20* , * , , ,8 kék 80 12, ,5 zöld ,5 piros sz. táblázat Gipszkarton lapok Termék hajlítható gipszlap speciális tűzgátló gipszlapok kistáblás H szárazesztrich Vastagság mm Hosszúság cm Szélesség cm Tömeg kg/m2 Karton színe ,8 törtfehér Bélyegzo színe , ,5 törtfehér ,5 törtfehér 24 25* ,7 törtfehér fekete 50 12, nyers 40 12, ,5 15 felület , ,1 48 törtfehér ,1 40 Palettánkénti menny. (db) sz. táblázat Egyéb speciális építőelemek 15

16 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. Termék UW profilok CW profilok Állítható kengyel Merevítő profil L rögzítő merevítő profilhoz Termék leírása Mennyiségek Termék Gipszkarton válaszfalak vízszintes profiljai: 0,6 mm vtg. Standard hossz: 400 cm. Gipszkarton válaszfalak falváz profiljai: 0,6 mm vtg. Egyéb méret egyeztetés szerint szélesség (mm) magasság (mm) UW UW UW UW szélesség (mm) CW CW75 73,8 50 CW100 93,8 50 magasság (mm) standard hosszak (cm) 250; 275; 300; 350, ; 260; 275; 300; 350, ; 300; 350, 400 Felhasználási terület: állítható kengyelre szerelt előtétfalak, illetve tetőtér-beépítések készítésénél, CD 27/60/27 profilokhoz illeszkedően. Méretek: h=3-6 cm; h=6-9 cm; h=9-12 cm. Rigips válaszfalakba építhető ajtótokok környezetének kiépítésére használható. Horganyzott acéllemez. Lemezvastagság: 2 mm. Méretek: 40/50/40 mm, 300, 350 és 400 cm-es hosszban; 40/75/40 mm, 300, 350, 400 cm-es hosszban; 40/100/40 mm 400 cm-es hosszban. Egyéb méret egyeztetés szerint. A merevítő profilok csomóponti rögzítéséhez. Falvastagság: 2 mm. Méretek: 100/50/40 mm, 100/75/65 mm. Termék leírása 6x8=48 db kötegenként 6x8=48 db kötegenként 100 db/doboz 50 db/köteg 100 db/doboz 50 db/doboz 4. sz. táblázat Válaszfalak tartószerkezeti elemei 16

17 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. Termék Termék leírása Csomagolási egység Üvegszálas hézagerősítő csík Termék leírása Csomagolási egység Papír hézagerősítő csík Öntapadós műanyag háló Csatlakozó szivacscsík Pendex rögzítő RI-Kombi alapozó grund RI-Kombi kontakt RI-Speciál alapozó Normál igénybevételű szerkezetek hézagolásánál alkalmazható, meggátolja a repedések keletkezését. Szélesség: 5 cm. Fokozott igénybevételű szerkezetek esetében (például gipszkarton válaszfalak negatív sarkainál és tetőtérben) ajánljuk. Szélesség: 5 cm. Nagyon gyors hézagolást biztosít kiemelten a PRO éllel való alkalmazáskor. Szárazon felragasztható, öntapadós. Szélesség: 5 cm. Javítóháló: 15 cm. Használata a gipszkarton szerkezet és idegen szerkezet csatlakozásainál ajánlott. Mérete igazodik az UW, CW profilok méreteihez. (30,50,70,95 mm) A válaszfalakban elhelyezett kisebb (< 20 kg/m) tömegű ásványgyapot rögzítéséhez alkalmazható. lapok és erősen nedvszívó felületek alapozásához. Vízzel higítható. Kiadósság: Max. 150 m2 felületre. Alapozóréteg sima betonfelületre ragasztógipsz alá. Kiadósság: Max. 75 m2 felületre. 25 m-es tekercsekben 40 tekercs/karton 75 m-es tekercsben 20 tekercs/karton; 150 m-es tekercsekben 10 tekercs/karton 90 m-es tekercsekben 24 tekercs/karton 30 m/tekercs 100 db/doboz 15 kg-os edényben 15 kg-os edényben 17

18 Biztonsági alapozó Rigips gipszkarton festék A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. Belső és külső használatra, valamint minden RIGIPS laphoz. Oldószert tartalmaz. Kiadósság: Max. 80 m2 felületre. Végleges felület kialakításához, a kartonfelület és a glettelt felületek közötti különböző nedvszívási képességek kiegyenlítéséhez. 10 literes edényben 1 kg/kanna; 3 kg/kanna Üvegszálas hézagerősítő csík Beltéri diszperzós fal- és mennyezet festék (fehér). 14 liter/vödör 5. sz. táblázat Tartozékok 18

19 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. Termék Termék leírása Mennyiségek Derékszögű pozitív sarkok élképzéséhez beglettelve. Alumínium élvédő Mérete: 25x25 mm 50 db/köteg Hosszak: 200, 250, 275, 300 cm. Alux élvédő Befogó profil (fehér PVC) Árnyék horony profil Alumínium erősítésű papírszalag pozitív sarkok élképzéséhez, beglettelve. Szélessége: b=50mm. Falak és mennyezetek számára. Anyaga: fehér PVC. Hossza: 205 cm vagy 300 cm. Méretek: 20/9,5 mm; 20/12,5 mm és 20/15 mm. Árnyékhézagos falcsatlakozások kialakítására. Hossza:300 cm Méretek: 12,5 mm; 15 mm. 30,4 m/tekercs 10 tekercs/doboz 15 db/köteg 12,5 mm: 15 db/köteg 15 mm: 10db/köteg PVC profil dilatációs Dilatációs hézagok kialakításánál alkalmazható. 50 m/tekercs PVC íves élvédő profil Sarok profil Íves csatlakozások biztosítja. gipszkarton élvédelmét Dobozolások kialakításánál alkalmazott profil. Lemezvastagság: 0,6mm. Méret: 30/30mm Hossza: 400 cm. 6. sz. táblázat Élvédők 20 db/köteg 20 db/köteg 19

20 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. Termék Termék leírása Mennyiségek Álmennyezetek és előtétfalak készítéséhez alkalmazzák. Mérete: 60x27 mm. CD mennyezetprofil Horganyzott acéllemez. Lemezvastagság: 0,6 mm. Hosszúság: 300 cm vagy 400 cm. 48 db/köteg CD toldó elem Mennyezeti kalapprofil CD biztonsági keresztösszekötő Derékszögű horony Klipsz horgony Kereszt összekötő CD slicceltszalag függesztő + M5, M8 csavar Sliccelt szalag Függesztőhuzal szemmel Rugós gyorsfüggesztő fémhez CD profilok hosszirányú toldásához használják. Tetőterek kiépítésénél közvetlen rögzítést tesz lehetővé a szarufákhoz. Síkbeli profilkapcsolatok kiképzéséhez. CD profilok keresztező csomópontjában, normál igénybevételű álmennyezetek esetében. CD profilok keresztező csomópontjában, tűzgátló és terhelt álmennyezetek esetében. CD profilok keresztezo csomópontjában, normál igénybevételu álmennyezetek esetében. Az 1 m-nél nagyobb függesztési mélységű álmennyezetekhez, CD profilokhoz illeszkedően. A csavar biztosítja a függesztő és a sliccelt szalag kapcsolatát. Az 1 m-nél nagyobb függesztési mélységű álmennyezetekhez alkalmazzák. Mérete: 20x1,5 mm. Hossza: 50m/tekercs. Álmennyezetek függesztéséhez, a rugós gyorsfüggesztőkhöz illeszkedően. Hosszúsági méretek: 125, 250, 375, 500,750, 1000, 1250, 1500 mm. Álmennyezetek függesztéséhez, a CD profilokhoz illeszkedően. 100 db/köteg 10 db/doboz 100 db/doboz 250 db/doboz 100 db/doboz 100 db/doboz 100 db/doboz 100 db/doboz 100 db/doboz vagy köteg 100 db/doboz Duplarugó Kazettás álmennyezetek függesztéséhez. Függesztőpálca toldásához. 250 db/doboz 20

21 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. Rugós gyorsfüggesztő fához Álmennyezetek függesztéséhez fa lécvázhoz illeszkedően. Hossza: 110 mm. 100 db/doboz Direkt függesztő Nóniusz függesztő fémhez (alsó rész) Nóniusz függesztő pálca (felso rész) + sasszeg Nóniusz függesztő fához (alsó rész) CD profilra vagy fa lécvázra szerelt álmennyezetek és mennyezet burkolatok rögzítéséhez. Hossza: 125 mm. Tűzgátló és terhelt álmennyezetek függesztéséhez, CD profilokhoz illeszkedően. Tuzgátló és terhelt álmennyezetek függesztéséhez, sasszeggel rögzíthető a nóniusz függesztő alsó részéhez. Hosszúsági méretek: 100, 240, 640,840,940 mm. Terhelt és tűzgátló álmennyezetek függesztéséhez, fa lécvázhoz rögzítve. Hossza: 190 mm. 100 db/doboz 100 db/doboz 100 db/doboz 100 db/doboz Biztonsági CDfüggesztő rugó Álmennyezetek függesztéséhez, CD profilokhoz illleszkedően. 100 db/doboz 7. sz. táblázat Álmennyezeti profilok, függesztők 21

22 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. Termék Termék leírása Mennyiségek Szükséges csavarhosszak (mm): gipszkarton gipszkarton lapoknak a CW fémhez fához lapvastagság 212. típusú és CD 1000 gyorsépítő db/doboz csavar 221. típusú gyorsépítő csavar 421. típusú gyorsépítő csavar Opel csavar 6/40 muanyag beütodübel profilokhoz történő felerősítésére használjuk. A lapok merevítő profilhoz történő felerosítéséhez használandó. Profilkapcsolatok számára. 421/13,5x9,5; 421/4,2x19; 421/4,2x13. Profilkapcsolatok számára. Méretek: 4,2x13 és 4,2x19. Falprofilok rögzítéséhez, átmérő 6 mm. Húzásra nem vehető igénybe. 10 mm ,5 mm mm mm x12,5 mm Szükséges csavarhosszak (mm): gipszkarton lapvastagság fémhez 12,5 mm mm mm 35 2x12,5 mm sz. táblázat Csavarok 1000 db/doboz 100 és 1000 db/doboz 500 és 1000 db/doboz 100 db/doboz 22

23 A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. Termék Super hézagoló gipsz Vario hézagoló gipsz Standard gipsz Rigidur hézagoló gipsz Ridurit gipsz Profin gipsz Termék leírása Alkalmazása gipszkarton lapok hézagolásához ajánlott. Elő-és utóhézagoláshoz is használható, hézagerősítő csíkkal. Bedolgozhatósági idő: 40 perc. Alkalmazása gipszkarton lapok hézagolásához ajánlott. Felhasználható: hézagerősítő csíkkal. Bedolgozhatósági idő: 40 perc. Felhasználható: hagyományos vakolatok glettelésére, akár teljes felületen. Vakolatok javítására, főleg az erősen igénybevett felületeken. Hézagerősítő csíkkal gipszkarton felületek hézagolására is alkalmas. Bedolgozhatósági idő: 40 perc. Kifejezetten a Rigidur gipszrostlapok hézagolására kifejlesztve. Hézagerősítő csík nélkül alkalmazható. Bedolgozhatósági idő: 30 perc. Alkalmazása: Ridurit és Riflex üvegszállal erősített gipszlapok hézagolásához ajánlott. Kiváló hézagoló anyag a tűzgátló szerkezetekhez. Bedolgozhatósági idő: 30 perc. Gletteloanyag a tökéletesen sima felület elkészítéséhez. Ajánlott teljes felületű glettelés esetén, illetve harmadik rétegként hézagolásnál. Bedolgozhatósági idő: 12 Csomagolási egység 2,5 kg/zsák 5 kg/zsák 25 kg/zsák 5 kg/zsák 25 kg/zsák 5 kg/zsák 25 kg/zsák Palettánkénti menny. (zsák) kg/ zsák kg/ zsák kg/zsák 60 23

24 Akril rugalmas tömítőanyag A tanuló ismerje meg a tetőtérben alkalmazott anyagokat. óra. Nem azonos mozgású szerkezetek csatlakozásánál ajánlott. Repedésmentességet biztosít. Átfesthető. 0,535 kg/tubus 9. sz. táblázat Hézagoló glettek jelölés összetétel alkalmazása felhordási mód szárazanyag vízszükséglete eldolgozhatóság alapszerkezet anyagszükséglet(1) felületkezelés kiszerelés tárolhatóság felhordási vastagság nyomószilárdság Belsőtéri kézi vakolat Belsőtéri gipszes vékonyvakolat gipszes vakolat gipszes vékonyvakolat gipsz, mészhidrát, gipsz- és kötésjavító perlit adalékok belső felületekre, falakra, födémekre kézi Belsőtéri glettelőgipsz glettelő gipsz 0,57l/kg 0,55 l/kg 0,57l/kg kb. 60 perc tégla, Felülettől előkezelés! beton függő kb. 0,8 kg/m2/1 mm festhető, tapétázható, csempézhető 25 kg-os zsák 12 hét 6-30 mm csempézésnél >= 2,5 N/mm2 Belsőtéri kézi vakolat tégla, Felülettől előkezelés! beton függő kb 0,9 kg/m2/1 mm kb 2,7 kg/m2/3 mm festhető, tapétázható 3-6 mm 0-3 mm Belsőtéri gipszes vékonyvakolat finom gipsz és kötésjavító adalékok eloregyártott beton, monolit beton, eros szívóhatású vakolatalapok Felülettől függő előkezelés! kb 0,9 kg/m2/1 mm festhető, tapétázható Belsőtéri glettelőgipsz 10. sz. táblázat Gipszes kézi vakolatok 24

25 A tanuló ismerje meg a tetőtér kialakítását 2. TANULÁSI GYAKORLAT A részcélkitűzés száma: 2. A részcélkitűzés megnevezése: A tanuló ismerje meg a tetőtér kialakítását A tanulás folyamata T ANULÁSI TEVÉKENYSÉG Ismerkedés a gipszkarton tető tér kialakitásásával. Hallgassa meg az instruktor előadását a tetőtér kialakításáról Tekintse meg a tetőtér épitésének sorendjét! Instruktori bemutatás után válogassa ki a A mennyezethez szükséges anyagokat. Instruktora felügyelete mellet készítsen 1m X 3m-es ferdemennyezetének profilozását. Gyakorolja a függesztők használatát Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a tetőtér kialakításáról a TUDNI KELL fejezetben! KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK Szerényi-Bársony-Szárazépítő szakmai ismeretek, Szega Books Kft. Szárazépítési kézikönyv- Gyorsjelentés Kiadó Kft. Tetőtér beépítés Szerkezet és szerelés T UDNI KELL! A borítások egy a tető szerkezetéhez (torokgerendázathoz, szarufához és térdfalhoz) erősített szerelőlécekből álló fa vagy fém vázszerkezetre szerelt rendszerek. A borítás rétegszáma és vastagsága a tűzvédelmi követelménytől, a vázszerkezet kiosztása a fogadószerkezet szerkezeti méreteitől, szarufa tengelytávolságától függ. Az épület tartószerkezetének mozgási hézagait a tetőtérbeépítés szerkezetén is át kell vezetni. Végigfutó borítási hossz legfeljebb 10 m lehet. KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK 25

26 A tanuló ismerje meg a tetőtér kialakítását 5. ábra Tetőtér beépítés 6. ábra Az építési sorrend: 1. vízszintes felület álmennyezet (a fogópárok/ torokgerendák alatt) 2. ferde tetősík (a szarufák alatt) 3. szerelt térdfal és bütüs/oromfal 4. válaszfalak 5. szárazesztrich T UDNI KELL! Vízszintes felület álmennyezet és a ferde tetősík elkészítése A termék lényege, hogy az 1000x600 mm-es méretű kõzetgyapot lemezeket gyárilag átlósan megfelezzük. Az így kapott, derékszögű háromszög alakra vágott kõzetgyapot lemezekkel bármilyen 50 és 100 cm közötti szarufaköz gazdaságosan kitölthetõ. Amennyiben a belsõ oldal felõl párafékezõ fólia, a szarufa külsõ oldalán pedig páraáteresztõ fólia kerül elhelyezésre a szarufák teljes magasságban kitölthetõk. A tetõ hõszigetelését bárki egyedül, különösebb műszaki elõképzettség nélkül is elkészítheti mindössze egy késsel és egy colstokkal, a kivitelezés során semmilyen más szerszámra vagy segédeszközre nincs szükség: KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK 26

27 A tanuló ismerje meg a tetőtér kialakítását 7. ábra A hőszigetelés elhelyezése szarufák között 8. ábra 1. Lemérjük a szarufák közti távolságot. 2. A háromszög-párok elemeit egymással szembe forgatjuk, és egymáshoz képest az átlójuk mentén elcsúsztatjuk úgy, hogy a befogók közötti távolság a szarufaköznél éppen 1 cm-rel nagyobb legyen. Lásd: 8. ábra, 9. ábra 9. ábra Szigetelő elhelyzése 27

28 A tanuló ismerje meg a tetőtér kialakítását 3. Ha a kilógó sarkokat késsel levágjuk, a trapéz alakú lemezek máris behelyezhetõk a szarufák közé. Lásd: 10 ábra 10. ábra Kilógó sarkok levágása 4. Egy deszkadarabbal megnyomkodhatjuk az éklemezeket, melyek így még jobban befeszülnek a szarufák közé. A lemez elég merev ahhoz, hogy befeszüljön a szarufák közé bármilyen pótlólagos rögzítés, kötözés, szegezés, tűzés nélkül, de ugyanakkor elég rugalmas is, hogy a szarufák esetleges egyenetlenségeit kitöltse, és a fa szerkezet természetéből adódó mozgását elvegye. Lásd: 11 ábra 11. ábra Szigetelő réteg igazítása 28

29 A tanuló ismerje meg a tetőtér kialakítását Szarufák alatt A szarufákon belüli kiegészítő hőszigetelés céljára a kőzetgyapot lemez használható legelőnyösebben 4-5 cm vastagságban. Egy 15 cm vastag készült szarufák közötti hőszigetelés 5 cm vastagsággal kiegészítve hőszigetelési szempontból a legigényesebb építtetőnek is megfelel 12. ábra Vázszerkezet fölszerelése A vázszerkezetet a födém- és ferde gerendaszerkezetre (pl. szarufák és fogópárok) erősítjük. A vázszerkezetet CD és UD acélprofilok, illetve falécek alkotják. A CD szerelőprofilok, illetve falécek maximális távolsága 400 mm. 13. ábra Profilok és kengyelek csatlakozása Miért használjunk állítható kengyeleket? Biztosítják a szükséges helyet, hogy a szarufák előtt el lehessen helyezni 5 10 cm ásványgyapot szigetelőanyagot, ezzel biztosítva a hőhídmentes tetőteret. Könnyebb és pontosabb CD profil rögzítést tesz lehetővé. A szarufák egyenetlenségeit ki lehet küszöbölni, ezzel biztosítva a gipszkarton részére az egyenletes felfekvést. 29

30 A tanuló ismerje meg a tetőtér kialakítását Az állítható kengyel líraszerű kiképzése miatt képes csillapítani a tetőtérben keletkező mozgásokat, ezáltal védi a gipszkarton burkolatot a repedéstől. Annak érdekében, hogy a szerkezet a szomszédos falaktól akusztikailag független legyen, az UD szegő profilra (falécre) ragasszunk alulról csatlakozó szivacscsíkot. Párafékezõ fólia CD és UD acélprofilokból épített vázszerkezet - párazáró réteg a tartószerkezet alatt: A párazáró réteget tűzőgép segítségével a szarufákra vagy a lécekre rögzítjük. Az állítható kengyelt két darab lapos fejű 35 mm TN facsavarral a szarufákra csavarozzuk. A CD profilokat az állítható kengyelekhez két darab 421 típusú önfúró csavar segítségével rögzítjük. A szerkezet és a homlokfal találkozásánál a CD profilokat a határoló UD profilokba toljuk. 14. ábra Páraelzáró fólia elhelyezése Párazáró réteg a tartószerkezeten kívül - A CD profilokat állítható kengyelek vagy direkt függesztök segítségével a szarufa és födémszerkezethez rögzítjük. Az állítható kengyelek és direkt függesztők rögzítése két darab laposfejű TN facsavar segítségével történik. A párazáró réteget, a mindkét oldalukon ragasztóréteggel ellátott ragasztószalag segítségével rögzítjük a CD profilokhoz. Faléces vázszerkezet Falécekből készült vázszerkezet esetén a párazáró réteget szintén kétféle módon tudjuk elhelyezni: A) tartószerkezet alatt, B) tartószerkezeten kívül A fa lécvázat az állítható kengyelekbe két darab 25 mm-es TN facsavarral rögzítjük. Amennyiben a szarufák távolsága nem több, mint 850 mm, a lécek mérete 50/30 mm, nagyobb távolság esetén (azonban max mm) a lécek átmérője 60/40 mm legyen. Amennyiben a szarufák nem teljesen egyenesek, úgy az állítható kengyelek használatával kiküszöbölhetjük az egyenetlenségeket. A Rigips lapokat alapvetően úgy rögzítjük, hogy hosszanti éleik a szerelőprofilokra, illetve szerelőlécekre merőlegesek legyenek. A burkolás során a lapok keresztirányú hézagait legalább egy 30

31 A tanuló ismerje meg a tetőtér kialakítását szerelőprofilnyi távolsággal eltoljuk. (a kereszthézagok kiküszöbölése miatt). A gipszkarton lapokat mm hosszúságú, önmetsző csavarok segítségével rögzítjük (a vázszerkezet típusától és a lapborítás vastagságától függően). A mennyezeten és a ferde síkokon elhelyezett csavarok maximális távolsága 170 mm. A szerelés befejezése után következik a hézagolás és a csavarfejek glettelése. 15. ábra Burkolás lapokkal T ANULÁSI TEVÉKENYSÉG Ismerkedésa szerelt térdfal készitésérő l. Hallgassa meg az instruktor előadását a szerelt térdfal készitéséről.. Tekintse meg a a szerelt térdfal kialakításánál használt, valamint az előkészületi munkákhoz szükséges anyagokat! Instruktori bemutatás után válogassa ki a térdfalhoz használt profilokat! Gyakorolja a profilok méretpontos vágását! Instruktora felügyelete mellett készítsen 0.8 m magas és 3.5 m hosszú szerelt térdfalat Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a szerelt térdfal készítésénél használt. alapfogalmakat a TUDNI KELL fejezetben! KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK Szerényi-Bársony-Szárazépítő szakmai ismeretek, Szega Books Kft. Szárazépítési kézikönyv- Gyorsjelentés Kiadó Kft. 31

32 A tanuló ismerje meg a tetőtér kialakítását 16. ábra Szerelt térdfal Fémvázra 1. A szerelt térdfal helyének kijelölése 2. UW profil rögzítése ferdén a sarokba behajtott csavarral (Előtte szerelolécet helyezzünk fel) 3. UW profil rögzítése az aljzathoz 4. CW falvázprofilok elhelyezése 60 cm-enként 5. Hőszigetelés, párazáró fólia felhelyezése 6. Rigips lapok rögzítése Szerelt térdfal - Favázra 1. Szaruállásonként oszlop, pánt elhelyezése 2. Hőszigetelés, párazáró fólia 3. Szerelőlécezés vízszintesen reteszvázként (léc 40/60 a=max 42 cm) 4. lapok rögzítése 32

33 A tanuló ismerje meg a tetőtérbe készíthető szerkezetekről 3. TANULÁSI GYAKORLAT A részcélkitűzés száma: 3. A részcélkitűzés megnevezése: A tanuló ismerje meg a tetőtérbe készithető szerkezetekről 3.1. A tanulás folyamata T ANULÁSI TEVÉKENYSÉG Ismerkedés a tető térbe készithető szerkezetekel. Hallgassa meg az instruktor előadását a tetőtérben készithető válaszfalakról. Tekintse meg a gipszkarton szerelésnél használt, valamint az előkészületi munkáihoz szükséges anyagokat! Instruktori bemutatás után válogassa ki a válaszfalhoz használt profilokat! Gyakorolja a profilok méretpontos vágását! Instruktora felügyelet mellet szabjon le öt darab 12 cm hosszúságú UW profilt! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a válaszfal építésének kapcsolatos alapfogalmakat a TUDNI KELL fejezetben! KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK Szerényi-Bársony-Szárazépítő szakmai ismeretek, Szega Books Kft. Szárazépítési kézikönyv- Gyorsjelentés Kiadó Kft. T UDNI KELL! Válaszfal beépítése A válaszfalak segítségével a teret egyszerűen oszthatjuk különálló helyiségekre. A gipszkarton válaszfal egyszerűen - tégla, habarcs és egyéb segédanyagok felhasználása nélkül - készül. A falban lévő üreget a szerelvények (pl. elektromos vezetékek) elrejtésére használhatjuk, így megtakaríthatjuk a vésési munkálatokat. Az építés befejeztével a válaszfalak felületét azonnal véglegesíthetjük, azaz lefesthetjük, tapétázhatjuk, vagy egyéb bevonattal láthatjuk el. A hagyományos építkezéshez képest a Rigips falak gyorsabban, tisztábban és olcsóbban készülnek. 1. lépés - A padlón kijelöljük a válaszfal helyét. Ezt követően zsinór vagy valamelyik profil segítségével felrajzoljuk a szerelési vonalat. Ne feledkezzünk meg az esetleges ajtótokokról. KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK 33

34 A tanuló ismerje meg a tetőtérbe készíthető szerkezetekről Vízmérték és vonalzó segítségével a környező falakon és a mennyezeten is bejelöljük a fal helyét. 17. ábra Válaszfal helyének kijelölése 2. lépés - A fal kerületi elemeire kerülő (a vízszintes UW és függőleges CW profilokra) felragasztjuk a Rigips csatlakozó szivacscsíkot. 18. ábra Ragasztószivacs elhelyzése 3. lépés - Az UW profilokat a padlóra és a mennyezetre rögzítjük. Az UW profilokat (betonalap esetén) műanyag beütődübelekkel, vagy más, az alap anyagától függően megválasztott elemekkel rögzítjük. A maximális rögzítési távolság 800 mm. A falsarkok 34

35 A tanuló ismerje meg a tetőtérbe készíthető szerkezetekről közelében az első rögzítési pont maximális távolsága a faltól 200 mm. 19. ábra UW peremprofilok lerögzítése 4. lépés - A 3. pontnak megfelelő távolságokkal, műanyag beütődűbelekkel a falra rögzítjük a CW profilokat. 20. ábra CW peremprofilok lerögzítése 5. lépés - A CW profilokat (oszlopokként) az UW profilokba illesztjük. A CW profil az alsó UW profilban áll. A CW profilok távolsága egymástól a Rigips lapok szélességétől függ, 1200 mm széles táblák esetén ez max. 600 mm. A CW profil kb mm- 35

36 A tanuló ismerje meg a tetőtérbe készíthető szerkezetekről rel rövidebb, mint a helyiség belmagassága. A CW profilokat úgy helyezzük el, hogy szárai a szerelés irányába nézzenek annak érdekében, hogy a profil merevebb oldalán kezdhessük meg a lapok rögzítését. A CW profilokat nem rögzítjük az UW profilokhoz, a CW profilokat az UW profilok csak kidőlés ellen támasztják meg. 21. ábra CW peremprofilok elhelyezése 6. lépés - A fal egyik oldalára felszereljük a Rigips lapokat mm széles, 12,5 mm vastag lapok esetén egy teljes lappal kezdjük el a burkolást. A gipszkarton lapokat állítva helyezzük fel (hosszanti oldaluk a függőleges profilokkal párhuzamos). A lapokat csak a függőleges CW profilokhoz rögzítjük, 212. típusú gyorsépítő csavarok segítségével. A csavarok távolsága 250 mm. A burkoláshoz lehetőség szerint egész Rigips lapokat használjunk. Kisebb lapdarabok használata a burkolás során csak akkor megengedett, ha a darab legalább 400 mm magas, és 2 vagy több kisebb darab nem kerül közvetlenül egymás fölé. A burkolás során ügyelni kell arra, hogy a szomszédos lapok vízszintes hézagai legalább 400 mm-rel el legyenek tolva egymáshoz képest, és ne alakuljanak ki kereszt alakú hézagok. A padlónál néhány milliméteres hézagot kell hagyni. 36

37 A tanuló ismerje meg a tetőtérbe készíthető szerkezetekről 22. ábra Gipszkartonlap elhelyezése 7. lépés - Az egyik oldal teljes burkolása után elhelyezzük az esetleges elektromos vezetékeket - az elektromos kábelek vezetésére a CW profilokon található nyílások szolgálnak. Ezt követően helyezzük be az ásványgyapot hőszigetelő anyagot, teljes felületen, hézagok nélkül. A hőszigetelő anyagot vagy hengerekben (pl. Isover Piano), vagy táblákban (pl. Rockwool, Toplan) vásárolhatjuk meg. 23. ábra Szigetelő réteg elhelyezése 8. lépés - A fal burkolását alapok másik oldalra történő felcsavarozásával folytatjuk, 1200 mm széles lapok esetén hosszában félbevágott lap felszerelésével kezdjük, tehát az egyik oldalon létrehozott függőleges hézaggal szemben a másik oldalon egész lap helyezkedik el. 37

38 A tanuló ismerje meg a tetőtérbe készíthető szerkezetekről 24. ábra Másik oldali fal burkolása 9. lépés - Hézagoljuk alapok közötti hézagokat és a csavarfejek helyét. Megjegyzés: A falak műszaki tulajdonságainak javítása érdekében 2 rétegű burkolat szerelését javasoljuk. Ezáltal a fal maximális magassága megnő, illetve javulnak hangszigetelési és tűzvédelmi tulajdonságai is. Egyben a falak teherbíró képessége is javul. Az egyes tulajdonságokat jellemző pontos értékek a Rigips Műszaki katalógusában illetve honlapunkon, a oldalon olvashatók. A kétrétegű burkolathoz 600 mm-es függőleges bordatávolság esetén kizárólag 1200 mm széles lapok használhatók. Az alsó réteget harmadannyi csavarral rögzítjük. Az alsó réteg hézagait hézagoló anyaggal töltjük ki, hézagerősítő szalaghasználata nélkül. Az alsó és felső réteg közötti függőleges hézagokat 1 CW profil osztással el kelltolni, illetve az alsó és felső réteg közötti vízszintes hézagok nem kerülhetnek egymásra, azokat egymáshoz képest legalább 400 mm-re el kell tolni. Kerüljük a kereszt alakú hézagok kialakulását! 38

39 A tanuló ismerje meg a tetőtérbe készíthető szerkezetekről 25. ábra Glettelés T ANULÁSI TEVÉKENYSÉG Ismerkedés szárazesztrich készitésével Hallgassa meg az instruktor előadását a szárazestrich készítésének folyamatáról Tekintse meg a szárazestrich szerelésnél használt, valamint az előkészületi munkáihoz szükséges anyagokat! Instruktori bemutatás után válogassa ki a szárazestrich használt anyagokat Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a szárazestrich készítésénél használtalapfogalmakat a TUDNI KELL fejezetben! KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK Szerényi-Bársony-Szárazépítő szakmai ismeretek, Szega Books Kft. Szárazépítési kézikönyv- Gyorsjelentés Kiadó Kft. T UDNI KELL! Szárazesztrich Ideális a felújításoknál Kis tömegű, kemény felületű Gyorsan fektethető a lépcsős él képzés, átlapolásos hézagalakítás miatt. Azonnal használatba vehető A kézre álló méret 0,5m x 1,5m lehetővé teszi az alkalmazást nehezen megközelíthető helységekben is. (Lépcsőfordulók, keskeny ajtók nem jelentenek akadályt.) KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK 39

40 A tanuló ismerje meg a tetőtérbe készíthető szerkezetekről Szélesség x hossz 500 x 1500 rétegek tömeg lépéshanggátlás növekmény db fafödém masszív födém 2x10 mm 20,8 0,1 5 2x12,5 mm 23 0,125 >5 11. sz. táblázat Szárazesztrich elemei T ANULÁSI TEVÉKENYSÉG Ismerkedés a gipszkartonlemezek gletelésénekmű veleteirő l Hallgassa meg az instruktor előadását a gipszkarton lemezek gletelésének munkafázisairól. Tekintse meg a gletelésnél alkalmazott anyagokat! Instruktori bemutatás után gletelje le az elkészített szerkezetet! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK Szerényi-Bársony-Szárazépítő szakmai ismeretek, Szega Books Kft. Szárazépítési kézikönyv- Gyorsjelentés Kiadó Kft. T UDNI KELL! Vágott élek fózolása - A lap vágott élének nevezzük a rövidebbik élét, illetve mindazokat a szabott éleket, melyeket nem borít kartonburkolat. Minthogy ezeket az éleket szoros ütköztetéssel csatlakoztatjuk, helyet kell csinálnunk a hézagolóanyag számára. A lapok élét élgyaluval vagy késsel ferdére vágjuk, azaz fózoljuk, így két lapot ütköztetve V-alakú horony jön létre. Ezt a hornyot kell hézagológipsszel kitölteni, hogy egy nagy lépést tegyünk a repedésmentes csatlakozás érdekében. A fózolást elvégezhetjük a lap felszerelése előtt vagy azután. Hézagolás Hézagolás a fugafedő papírcsíkkal vagy a papírcsík nélkül történik. A csavarfejeket is mindenütt glettelni kell. Kétrétegű borítás esetén az első réteg illesztési hézagait is ki kell tölteni. Kritikus területeken (vágott élek) az optimális hézagképzéshez fugafedő papírcsík használata javasolt. Felületkiegyenlítést akkor szabad végezni, amikor a gipszkarton építőlemezen nem lépnek fel nedvesség vagy hőmérsékletváltozás hatására alakváltozások. A felületkiegyenlítést +10 C alatti helyiség-hőmérséklet esetén nem szabad elvégezni. A levegő és az épületszerkezet hőmérséklete min. + 5 C kell legyen. KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK 40

41 A tanuló ismerje meg a tetőtérbe készíthető szerkezetekről 26. ábra Hézagolás Hő és páratechnikai problémák Páralecsapódásból eredő hibák vagy károk akkor is keletkezhetnek, ha a lakótér felőli oldalon van párazárás, párafékezés, de a hőszigetelés ellentétes oldalán a szellőzés nem megoldott. A taréjnál és az eresznél minimum 200 cm2 szabad szellőzőnyílást kell folyóméterenként hagyni: (Rovarok ellen célszerű hálót vagy rácsot beépíteni.) A hőszigetelés felett legalább 2 cm vastag légréteg szükséges - ajánlott 4 cm - a biztonsági fólia alatt. Az itt áramló levegő viszi el a párát, ami a lakótér felől a párafékezés ellenére is a hőszigetelésbe juthat. Ha a szarufák közötti tér hőszigeteléssel, nem tömören és folytonosan van kitöltve, akkor ahol nincs hőszigetelés, a párafékező fólia és a gipszkarton között lecsapódik a pára. Nedvesedés, penészesedés következhet be. T ANULÁSI TEVÉKENYSÉG Ismerkedés a tető téri ablak burkolásárő l Hallgassa meg az instruktor előadását a tetőtéri ablak kialakításának lépéseit Instruktori bemutatás után készítse el a tetőtéri ablak burkolását! Instruktori bemutatás után készítse el a kémény burkolását! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a tetőtéri ablak burkolásánál használt alapfogalmakat a TUDNI KELL fejezetben! KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK Szerényi-Bársony-Szárazépítő szakmai ismeretek, Szega Books Kft. Szárazépítési kézikönyv- Gyorsjelentés Kiadó Kft. 41

42 A tanuló ismerje meg a tetőtérbe készíthető szerkezetekről T UDNI KELL! Tetőtéri nyílászárók beépítése Tetőtéri ablak beépítése 1. A ferde síkú burkolat elkészítése a nyílás határainak figyelembevételével. 2. Lapok ablakbéllet beszabása. 3. "Kamuléc" a lapok csatlakoztatására, csak amennyiben szarufatávolság < 1 m, eloször a ferde síkban futó kartonhoz csavarozva, majd az ablakbéllethez. A lécet nem szükséges harmadik elemhez rögzíteni. 4. Szükség esetén a bélletlap síkbavágása, csatlakozás az ablaktokon található horonyba (szükség szerint fózolva). 5. Glettelés + ALUX hajlítható élvédő. Az ablakkönyöklő függőleges síkú kialakítása, a légzsák kialakulását akadályozza, ezzel csökkenti a párásodás veszélyét. KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK 27. ábra Tetőtéri ablak burkolása 42

43 A tanuló ismerje meg a tetőtérbe készíthető szerkezetekről Kéménypillér burkolása A ragasztógipsszel teljes felületen kell a lapokat ragasztani. Füstcsőbekötések 20 cm-es távolságában a lapokat ki kell vágni és a felülettel síkba hozva vakolni. Amennyiben a füstcső tartósan 80 C fok fölé melegedhet, úgy ennek megfelelő hőálló vakolattal kell a munkát elvégezni. A Rigips lap burkolatot a ferde tetősík fölé kell nyújtani 10 cm-rel. Kéménypilléreknél, amelyeknél a pillér felülete tartósan 50 C fölé melegedhet, szárazvakolat nem használható. 28. ábra Kéménypillér burkolása 43

44

45 A tanuló ismerje meg szárazvakolat és a előtéthéj elkészítését 4. TANULÁSI GYAKORLAT A részcélkitűzés száma: 4. A részcélkitűzés megnevezése: A tanuló ismerje meg szárazvakolat és a előtéthéj elkészítését 4.1. A tanulás folyamata T ANULÁSI TEVÉKENYSÉG Ismerkedés a gipszkarton szárazvakolat és a elő téthéj készitésének modszereivel. Hallgassa meg az instruktor előadását a szárazvakolat készitéséről Tekintse meg a szárazvakolatnál használt, valamint az előkészületi munkáihoz szükséges anyagokat! Instruktori bemutatás után készítsen 1.5m magaságú és 3 m hosszúságú szárazvakolatot Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el szárazvakolat készítésénél kapcsolatos alapfogalmakat a TUDNI KELL fejezetben! KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK Szerényi-Bársony-Szárazépítő szakmai ismeretek, Szega Books Kft. Szárazépítési kézikönyv- Gyorsjelentés Kiadó Kft. T UDNI KELL! Gipszkarton burkolatok A gipszkarton burkolatok alatt jelen körülmények között a gipszkarton közvetlen vagy valamilyen tartószerkezettel falazatra, mennyezetre (tégla, beton) történő ragasztását, szerelését kell érteni. Tartószerkezet nélküli falburkolatok Egyszerű szárazvakolat A gipszkarton szárazvakolatként történő alkalmazása esetén a burkolattal szemben nem támasztunk különleges épületfizikai követelményeket. Tehát a vele szemben fellépő követelmények nem azonosak az általános burkolati igényekkel. Külön tartószerkezet nem épül. A gipszkartonokat az aljzat, vagyis a téglafal, beton, stb. szerkezet hordja. A burkolat készítése során biztosítani kell az előfeltételeket, úgymint az aljzat kellő szilárdságát, az átnedvesedés kizárását, a ragasztógipsz (pl. Perlfix) tökéletes tapadását. KIEGÉSZÍTŐ ÚTMUTATÁSOK, SEGÉDLETEK 45
