Nedves és száraz üzemű ipari takarítógép HASZNÁLATI UTASÍTÁS

Átírás

1 Nedves és száraz üzemű ipari takarítógép HASZNÁLATI UTASÍTÁS 448

2 2

3 3

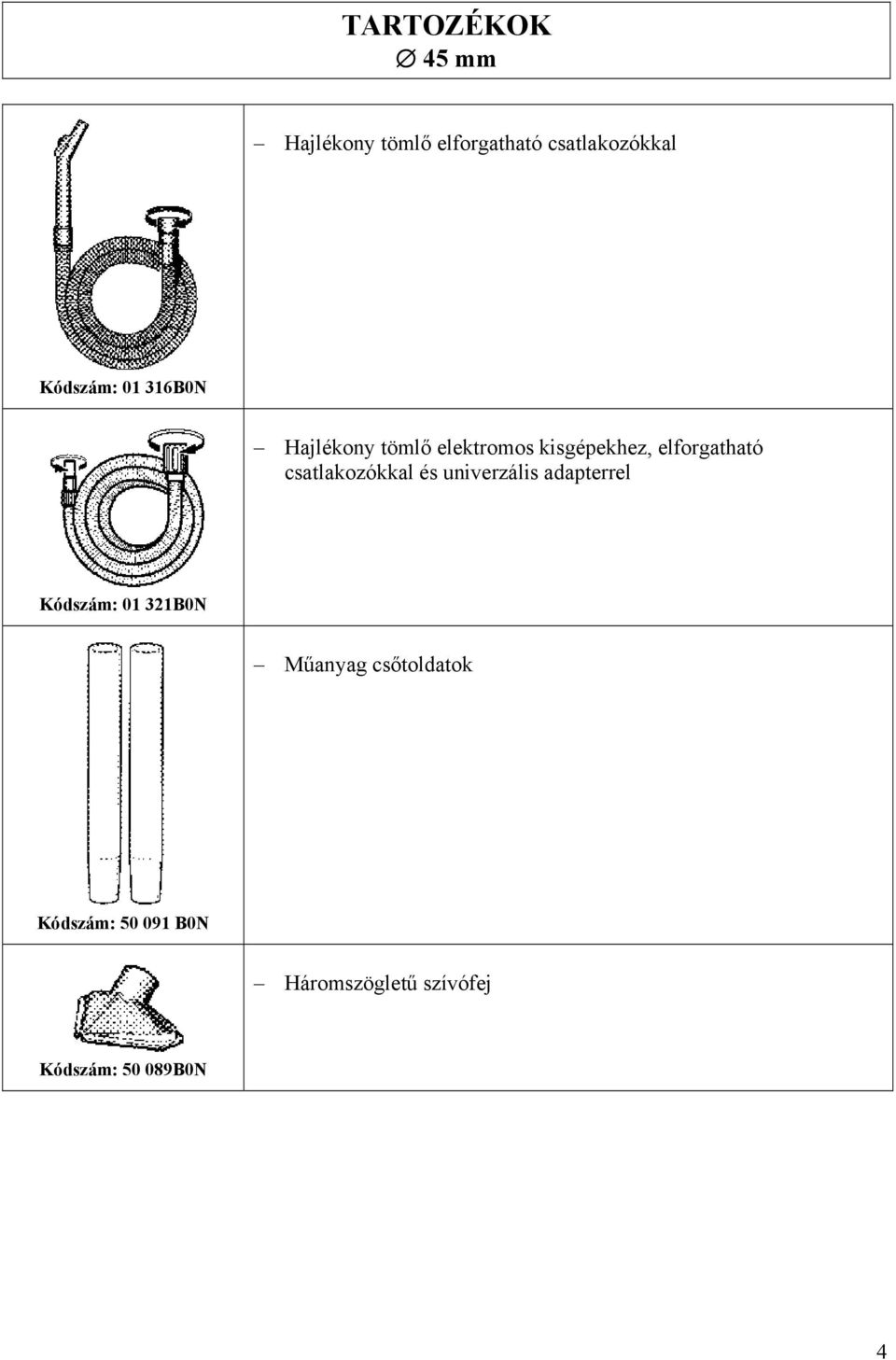

4 TARTOZÉKOK 45 mm Hajlékony tömlő elforgatható csatlakozókkal Kódszám: B0N Hajlékony tömlő elektromos kisgépekhez, elforgatható csatlakozókkal és univerzális adapterrel Kódszám: B0N Műanyag csőtoldatok Kódszám: B0N Háromszögletű szívófej Kódszám: B0N 4

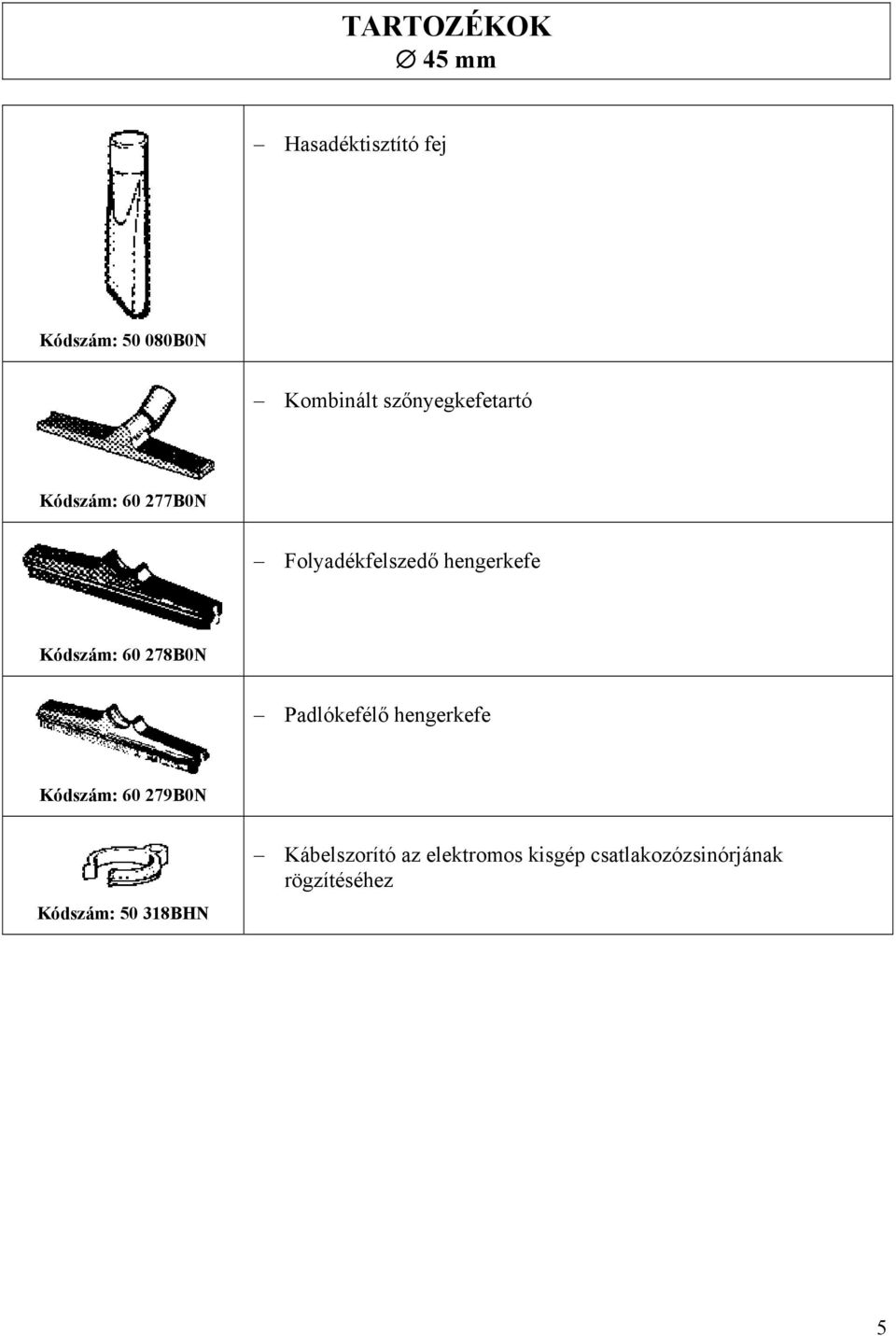

5 TARTOZÉKOK 45 mm Hasadéktisztító fej Kódszám: B0N Kombinált szőnyegkefetartó Kódszám: B0N Folyadékfelszedő hengerkefe Kódszám: B0N Padlókefélő hengerkefe Kódszám: B0N Kódszám: BHN Kábelszorító az elektromos kisgép csatlakozózsinórjának rögzítéséhez 5

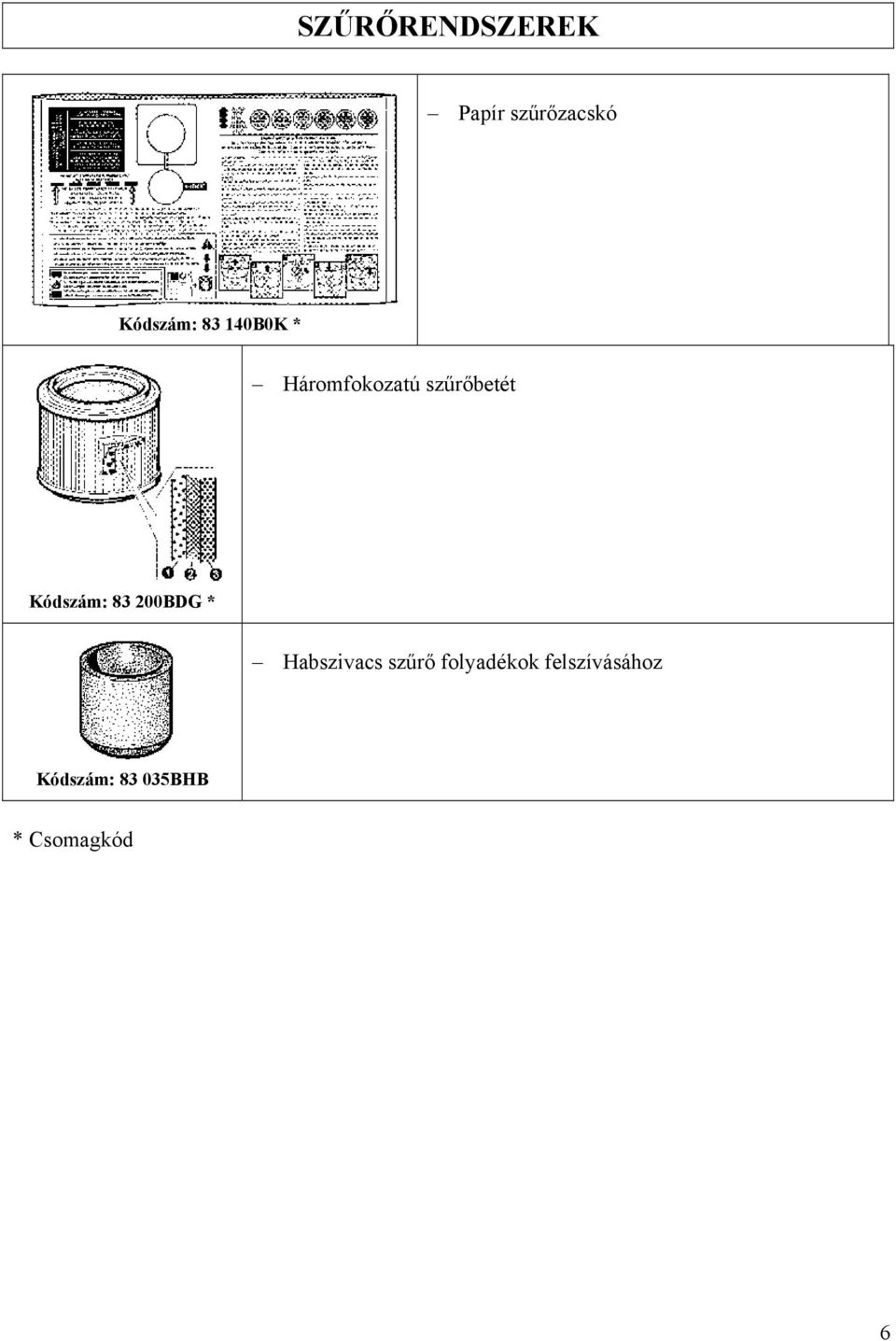

6 SZŰRŐRENDSZEREK Papír szűrőzacskó Kódszám: B0K * Háromfokozatú szűrőbetét Kódszám: BDG * Habszivacs szűrő folyadékok felszívásához Kódszám: BHB * Csomagkód 6

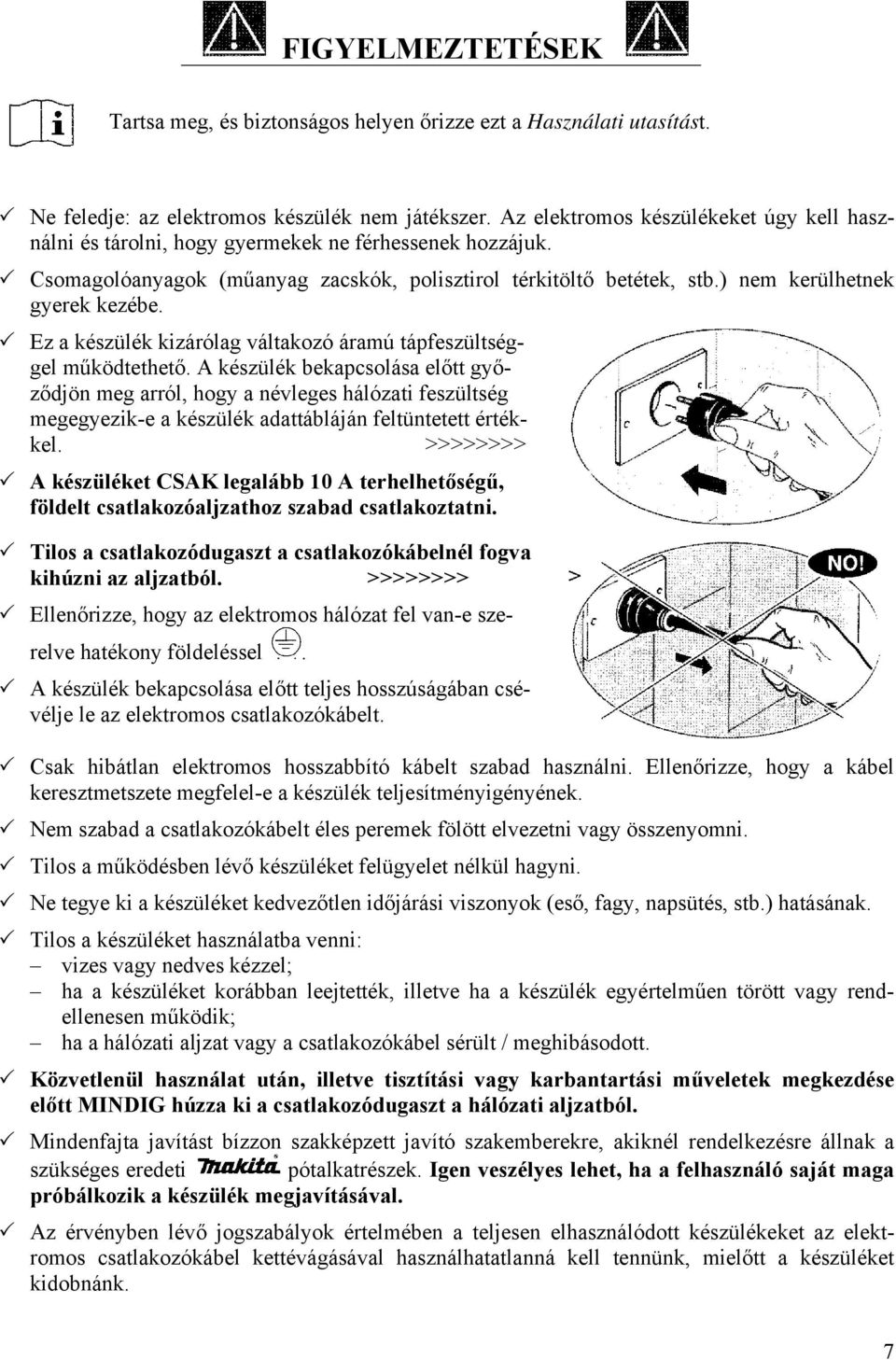

7 FIGYELMEZTETÉSEK Tartsa meg, és biztonságos helyen őrizze ezt a Használati utasítást. Ne feledje: az elektromos készülék nem játékszer. Az elektromos készülékeket úgy kell használni és tárolni, hogy gyermekek ne férhessenek hozzájuk. Csomagolóanyagok (műanyag zacskók, polisztirol térkitöltő betétek, stb.) nem kerülhetnek gyerek kezébe. Ez a készülék kizárólag váltakozó áramú tápfeszültséggel működtethető. A készülék bekapcsolása előtt győződjön meg arról, hogy a névleges hálózati feszültség megegyezik-e a készülék adattábláján feltüntetett értékkel. >>>>>>>> A készüléket CSAK legalább 10 A terhelhetőségű, földelt csatlakozóaljzathoz szabad csatlakoztatni. Tilos a csatlakozódugaszt a csatlakozókábelnél fogva kihúzni az aljzatból. >>>>>>>> Ellenőrizze, hogy az elektromos hálózat fel van-e szerelve hatékony földeléssel. A készülék bekapcsolása előtt teljes hosszúságában csévélje le az elektromos csatlakozókábelt. Csak hibátlan elektromos hosszabbító kábelt szabad használni. Ellenőrizze, hogy a kábel keresztmetszete megfelel-e a készülék teljesítményigényének. Nem szabad a csatlakozókábelt éles peremek fölött elvezetni vagy összenyomni. Tilos a működésben lévő készüléket felügyelet nélkül hagyni. Ne tegye ki a készüléket kedvezőtlen időjárási viszonyok (eső, fagy, napsütés, stb.) hatásának. Tilos a készüléket használatba venni: vizes vagy nedves kézzel; ha a készüléket korábban leejtették, illetve ha a készülék egyértelműen törött vagy rendellenesen működik; ha a hálózati aljzat vagy a csatlakozókábel sérült / meghibásodott. Közvetlenül használat után, illetve tisztítási vagy karbantartási műveletek megkezdése előtt MINDIG húzza ki a csatlakozódugaszt a hálózati aljzatból. Mindenfajta javítást bízzon szakképzett javító szakemberekre, akiknél rendelkezésre állnak a szükséges eredeti pótalkatrészek. Igen veszélyes lehet, ha a felhasználó saját maga próbálkozik a készülék megjavításával. Az érvényben lévő jogszabályok értelmében a teljesen elhasználódott készülékeket az elektromos csatlakozókábel kettévágásával használhatatlanná kell tennünk, mielőtt a készüléket kidobnánk. 7

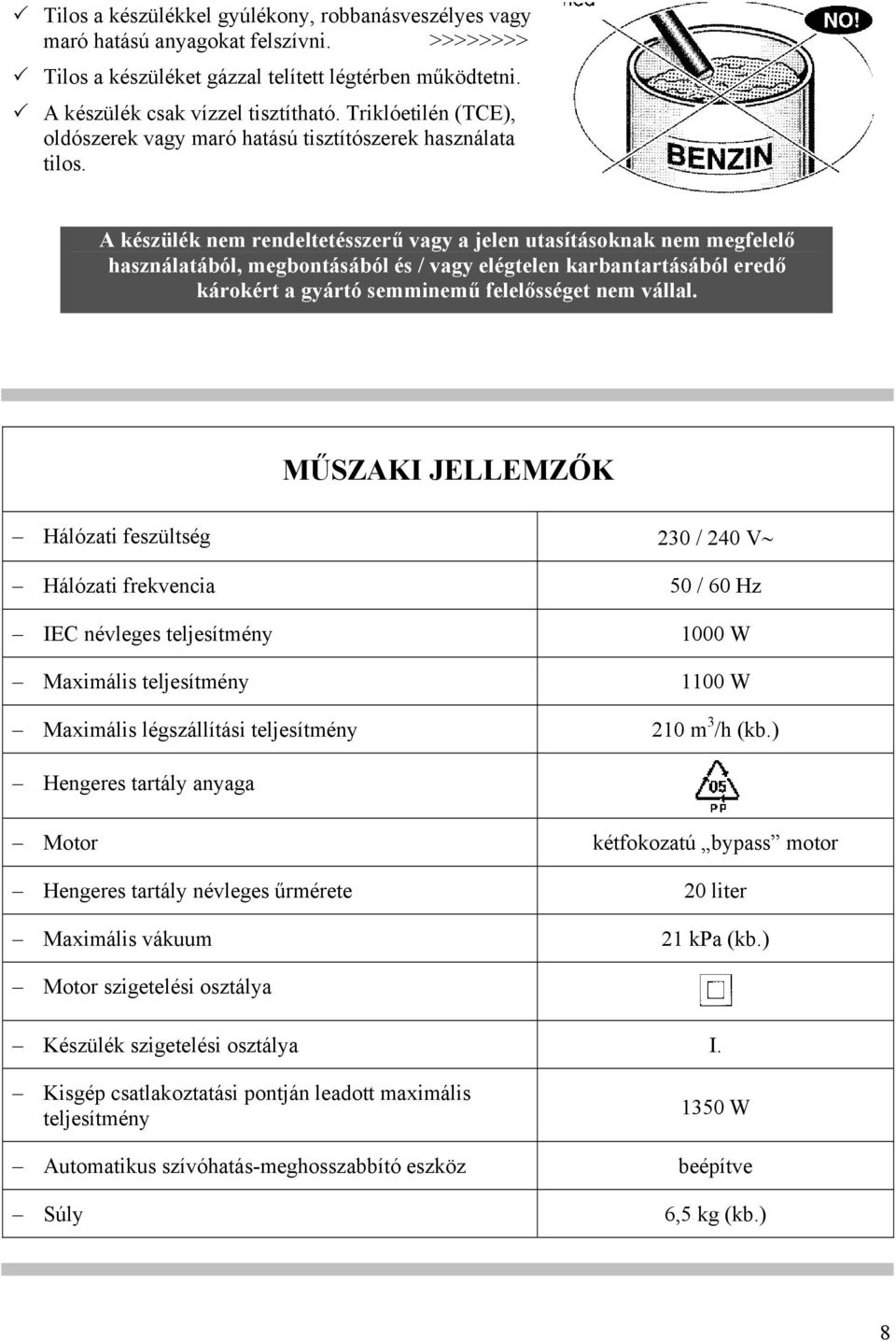

8 Tilos a készülékkel gyúlékony, robbanásveszélyes vagy maró hatású anyagokat felszívni. >>>>>>>> Tilos a készüléket gázzal telített légtérben működtetni. A készülék csak vízzel tisztítható. Triklóetilén (TCE), oldószerek vagy maró hatású tisztítószerek használata tilos. A készülék nem rendeltetésszerű vagy a jelen utasításoknak nem megfelelő használatából, megbontásából és / vagy elégtelen karbantartásából eredő károkért a gyártó semminemű felelősséget nem vállal. MŰSZAKI JELLEMZŐK Hálózati feszültség 230 / 240 V Hálózati frekvencia 50 / 60 Hz IEC névleges teljesítmény 1000 W Maximális teljesítmény 1100 W Maximális légszállítási teljesítmény 210 m 3 /h (kb.) Hengeres tartály anyaga Motor kétfokozatú bypass motor Hengeres tartály névleges űrmérete 20 liter Maximális vákuum 21 kpa (kb.) Motor szigetelési osztálya Készülék szigetelési osztálya I. Kisgép csatlakoztatási pontján leadott maximális teljesítmény 1350 W Automatikus szívóhatás-meghosszabbító eszköz beépítve Súly 6,5 kg (kb.) 8

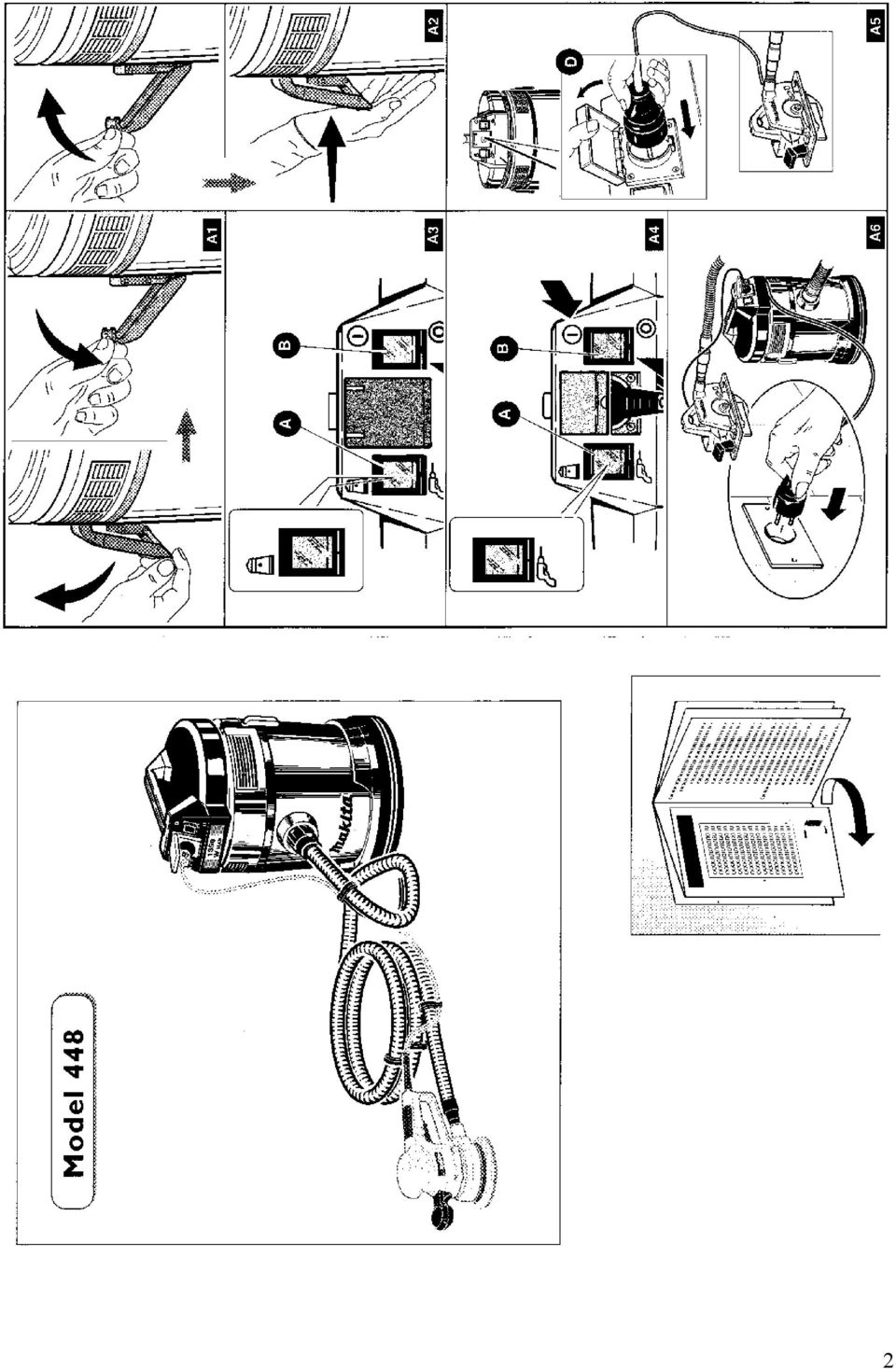

9 A) A KÉSZÜLÉK ÜZEMBE HELYEZÉSE 1. A MOTOREGYSÉG KIOLDÁSA A motoregység kioldásának módját lásd az A1. ábrán. A motoregység visszaszerelésének módját lásd az A2. ábrán. 2. BEKAPCSOLÁS A készülék használata nedves vagy száraz üzemű takarítógépként (A3. ábra) A jelű választókapcsoló: MANUAL (=kézi) állásban ( ) B jelű főkapcsoló: O állásban = Készülék KIkapcsolva (piros lámpa sötét) I állásban = Készülék BEkapcsolva (piros lámpa világít) A készülék használata elektromos kisgéphez (A4. ábra) A jelű választókapcsoló: AUTOMATIC (=automatikus) állásban ( ) B jelű főkapcsoló: I állásban = Készülék BEkapcsolva (piros lámpa világít) 3. ELEKTROMOS KISGÉP CSATLAKOZTATÁSA A TAKARÍTÓGÉPHEZ Csatlakoztassa az elektromos kisgépet a motoregységen található aljzathoz (D) (A5. ábra). Dugja be a takarítógép csatlakozókábelét a hálózati konnektorba. (A6. ábra) FIGYELEM: Az aljzathoz maximálisan 1350 W névleges teljesítményű elektromos kisgépeket szabad csatlakoztatni. (A7. ábra) TILOS a készülékhez ennél nagyobb névleges teljesítményű kisgépet csatlakoztatni. A motoregységen található aljzathoz egyszerre CSAK egy elektromos kisgépet szabad csatlakoztatni. 9

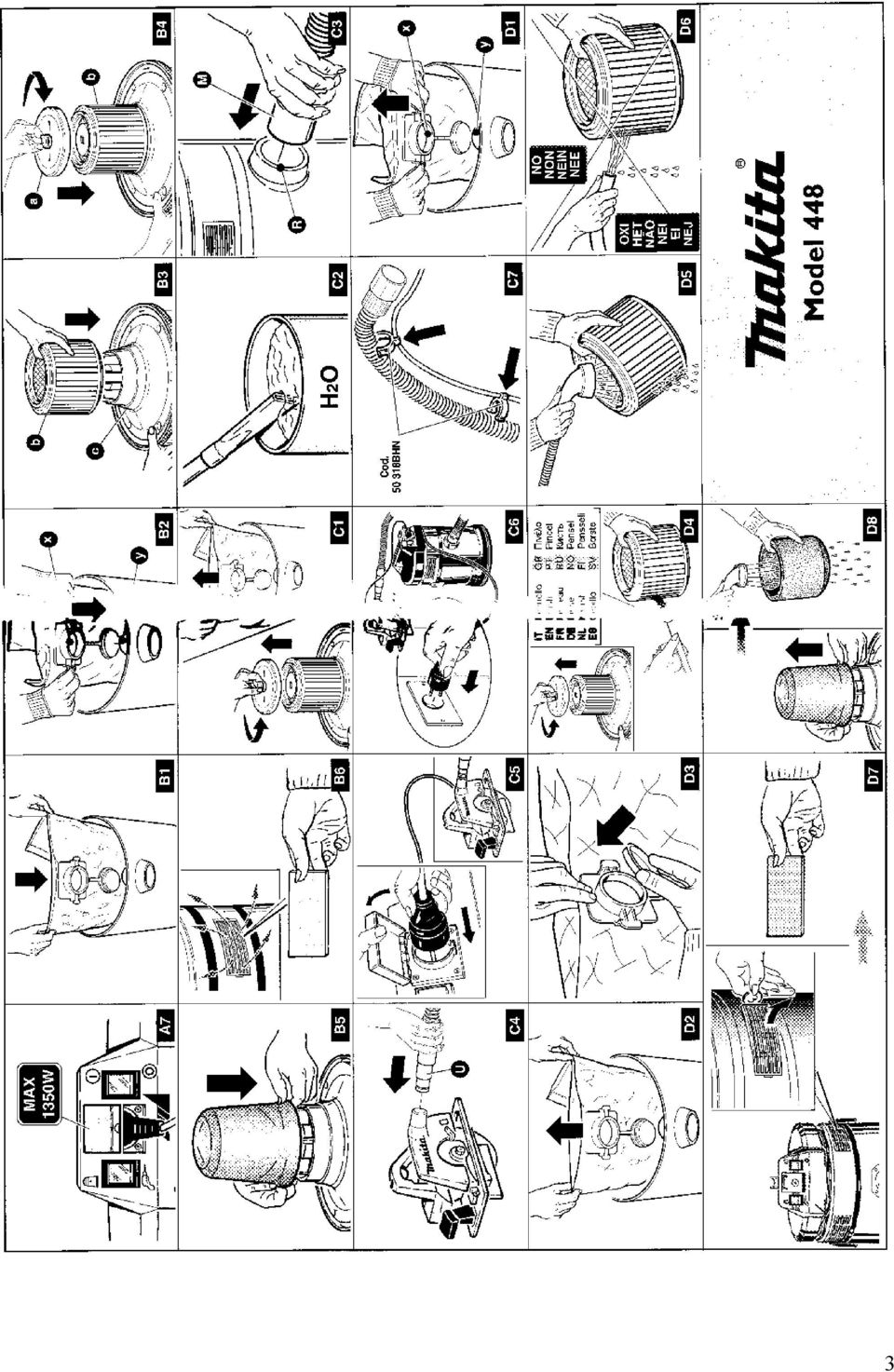

10 B) SZŰRŐRENDSZEREK 1. A PAPÍR SZŰRŐZACSKÓ HASZNÁLATA FIGYELEM: A papír szűrőzacskót a háromfokozatú szűrőbetéttel együtt kell használni. Helyezze a papír szűrőzacskót a hengeres tartályba. (B1. ábra) Húzza rá a műanyag csőkarimát (x) a légbeszívó csőcsonkra (y). Vigyázzon, nehogy közben elszakadjon a zacskó. (B2. ábra) Kódszám: B0K* Húzza szét a zacskót a hengeres tartály oldalaihoz, és erősítse fel a készülékre a motoregységet. ÖTLETEK A PAPÍR SZŰRŐZACSKÓ HASZNÁLATÁHOZ: FIGYELEM: Éles tárgyak vagy nedves anyagok összegyűjtésére nem alkalmas. Ha a zacskó kb. ¾ részéig megtelt a felszívott porral vagy hulladékokkal, cserélje ki. A papír szűrőzacskó csak egyszer használható fel. Gondoskodjon arról, hogy mindig legyen kéznél egy tartalék csomag papír szűrőzacskó. 2. A HÁROMFOKOZATÚ SZŰRŐBETÉT HASZNÁLATA Helyezze a szűrőbetétet (b) a motorházra (c). (B3. ábra) Illessze a műanyag korongot (a) a szűrőbetét (b) tetejére. (B4. ábra) A szűrőbetét használata por és szilárd hulladékok felszedéséhez erősen ajánlott; a szűrőbetét a papír szűrőzacskóval együtt is használható, amely megakadályozza a szűrőbetét eltömődését, ráadásul a felszívott hulladék gyors és higiénikus eltávolítását teszi lehetővé. Kódszám: BDG* FIGYELEM: Éles tárgyak összegyűjtésére nem alkalmas. 3. A HABSZIVACS SZŰRŐ HASZNÁLATA Folyadékok felszívásakor a habszivacs szűrőt kell használni. (B5. ábra) Kódszám: H0B 4. KILÉPŐOLDALI SZŰRŐK A kilépőoldali szűrők fokozzák a szűrés hatásfokát. (B6. ábra) Kódszám: B0X 10

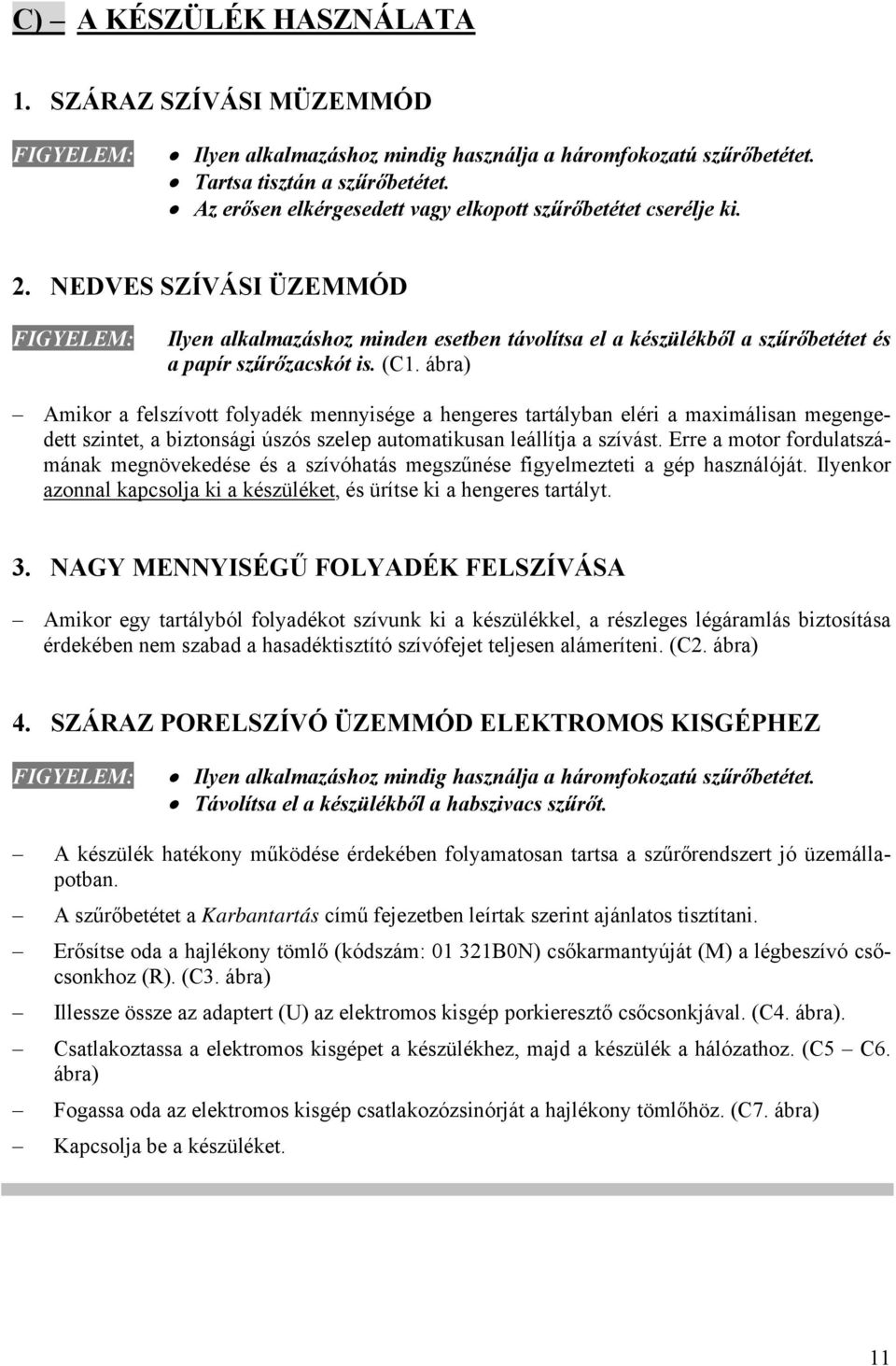

11 C) A KÉSZÜLÉK HASZNÁLATA 1. SZÁRAZ SZÍVÁSI MÜZEMMÓD FIGYELEM: Ilyen alkalmazáshoz mindig használja a háromfokozatú szűrőbetétet. Tartsa tisztán a szűrőbetétet. Az erősen elkérgesedett vagy elkopott szűrőbetétet cserélje ki. 2. NEDVES SZÍVÁSI ÜZEMMÓD FIGYELEM: Ilyen alkalmazáshoz minden esetben távolítsa el a készülékből a szűrőbetétet és a papír szűrőzacskót is. (C1. ábra) Amikor a felszívott folyadék mennyisége a hengeres tartályban eléri a maximálisan megengedett szintet, a biztonsági úszós szelep automatikusan leállítja a szívást. Erre a motor fordulatszámának megnövekedése és a szívóhatás megszűnése figyelmezteti a gép használóját. Ilyenkor azonnal kapcsolja ki a készüléket, és ürítse ki a hengeres tartályt. 3. NAGY MENNYISÉGŰ FOLYADÉK FELSZÍVÁSA Amikor egy tartályból folyadékot szívunk ki a készülékkel, a részleges légáramlás biztosítása érdekében nem szabad a hasadéktisztító szívófejet teljesen alámeríteni. (C2. ábra) 4. SZÁRAZ PORELSZÍVÓ ÜZEMMÓD ELEKTROMOS KISGÉPHEZ FIGYELEM: Ilyen alkalmazáshoz mindig használja a háromfokozatú szűrőbetétet. Távolítsa el a készülékből a habszivacs szűrőt. A készülék hatékony működése érdekében folyamatosan tartsa a szűrőrendszert jó üzemállapotban. A szűrőbetétet a Karbantartás című fejezetben leírtak szerint ajánlatos tisztítani. Erősítse oda a hajlékony tömlő (kódszám: B0N) csőkarmantyúját (M) a légbeszívó csőcsonkhoz (R). (C3. ábra) Illessze össze az adaptert (U) az elektromos kisgép porkieresztő csőcsonkjával. (C4. ábra). Csatlakoztassa a elektromos kisgépet a készülékhez, majd a készülék a hálózathoz. (C5 C6. ábra) Fogassa oda az elektromos kisgép csatlakozózsinórját a hajlékony tömlőhöz. (C7. ábra) Kapcsolja be a készüléket. 11

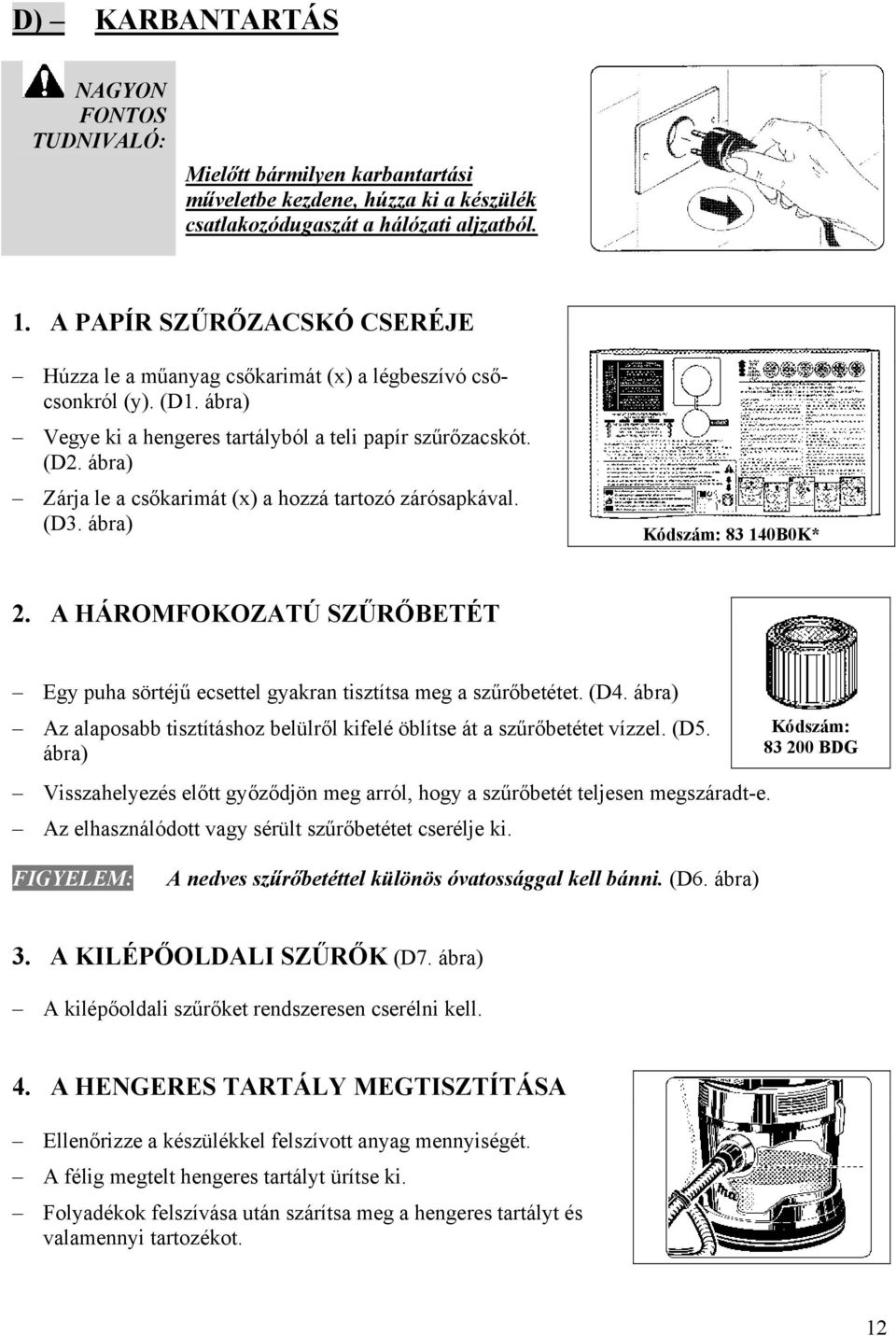

12 D) KARBANTARTÁS NAGYON FONTOS TUDNIVALÓ: Mielőtt bármilyen karbantartási műveletbe kezdene, húzza ki a készülék csatlakozódugaszát a hálózati aljzatból. 1. A PAPÍR SZŰRŐZACSKÓ CSERÉJE Húzza le a műanyag csőkarimát (x) a légbeszívó csőcsonkról (y). (D1. ábra) Vegye ki a hengeres tartályból a teli papír szűrőzacskót. (D2. ábra) Zárja le a csőkarimát (x) a hozzá tartozó zárósapkával. (D3. ábra) Kódszám: B0K* 2. A HÁROMFOKOZATÚ SZŰRŐBETÉT Egy puha sörtéjű ecsettel gyakran tisztítsa meg a szűrőbetétet. (D4. ábra) Az alaposabb tisztításhoz belülről kifelé öblítse át a szűrőbetétet vízzel. (D5. ábra) Visszahelyezés előtt győződjön meg arról, hogy a szűrőbetét teljesen megszáradt-e. Az elhasználódott vagy sérült szűrőbetétet cserélje ki. Kódszám: BDG FIGYELEM: A nedves szűrőbetéttel különös óvatossággal kell bánni. (D6. ábra) 3. A KILÉPŐOLDALI SZŰRŐK (D7. ábra) A kilépőoldali szűrőket rendszeresen cserélni kell. 4. A HENGERES TARTÁLY MEGTISZTÍTÁSA Ellenőrizze a készülékkel felszívott anyag mennyiségét. A félig megtelt hengeres tartályt ürítse ki. Folyadékok felszívása után szárítsa meg a hengeres tartályt és valamennyi tartozékot. 12

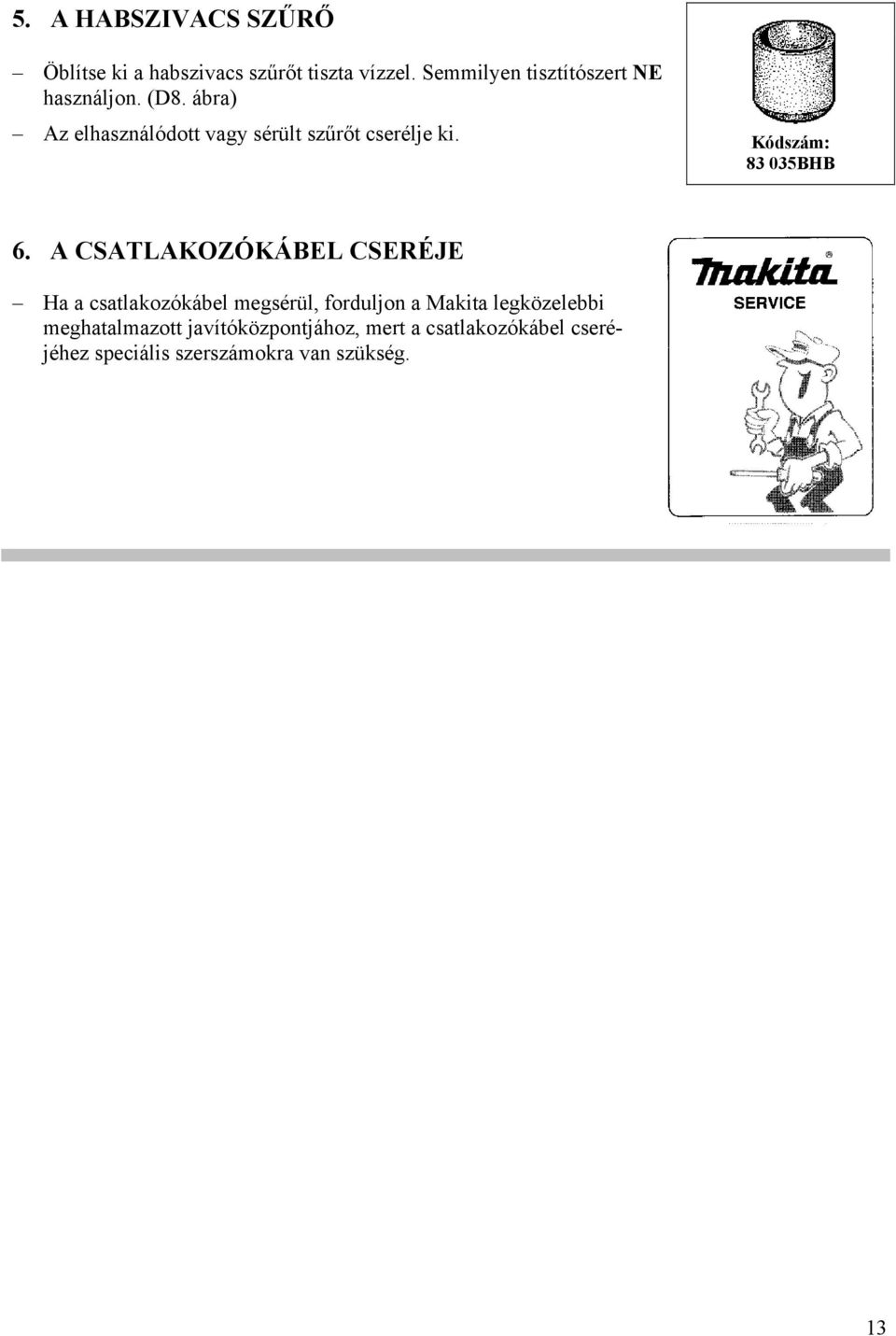

13 5. A HABSZIVACS SZŰRŐ Öblítse ki a habszivacs szűrőt tiszta vízzel. Semmilyen tisztítószert NE használjon. (D8. ábra) Az elhasználódott vagy sérült szűrőt cserélje ki. Kódszám: BHB 6. A CSATLAKOZÓKÁBEL CSERÉJE Ha a csatlakozókábel megsérül, forduljon a Makita legközelebbi meghatalmazott javítóközpontjához, mert a csatlakozókábel cseréjéhez speciális szerszámokra van szükség. 13

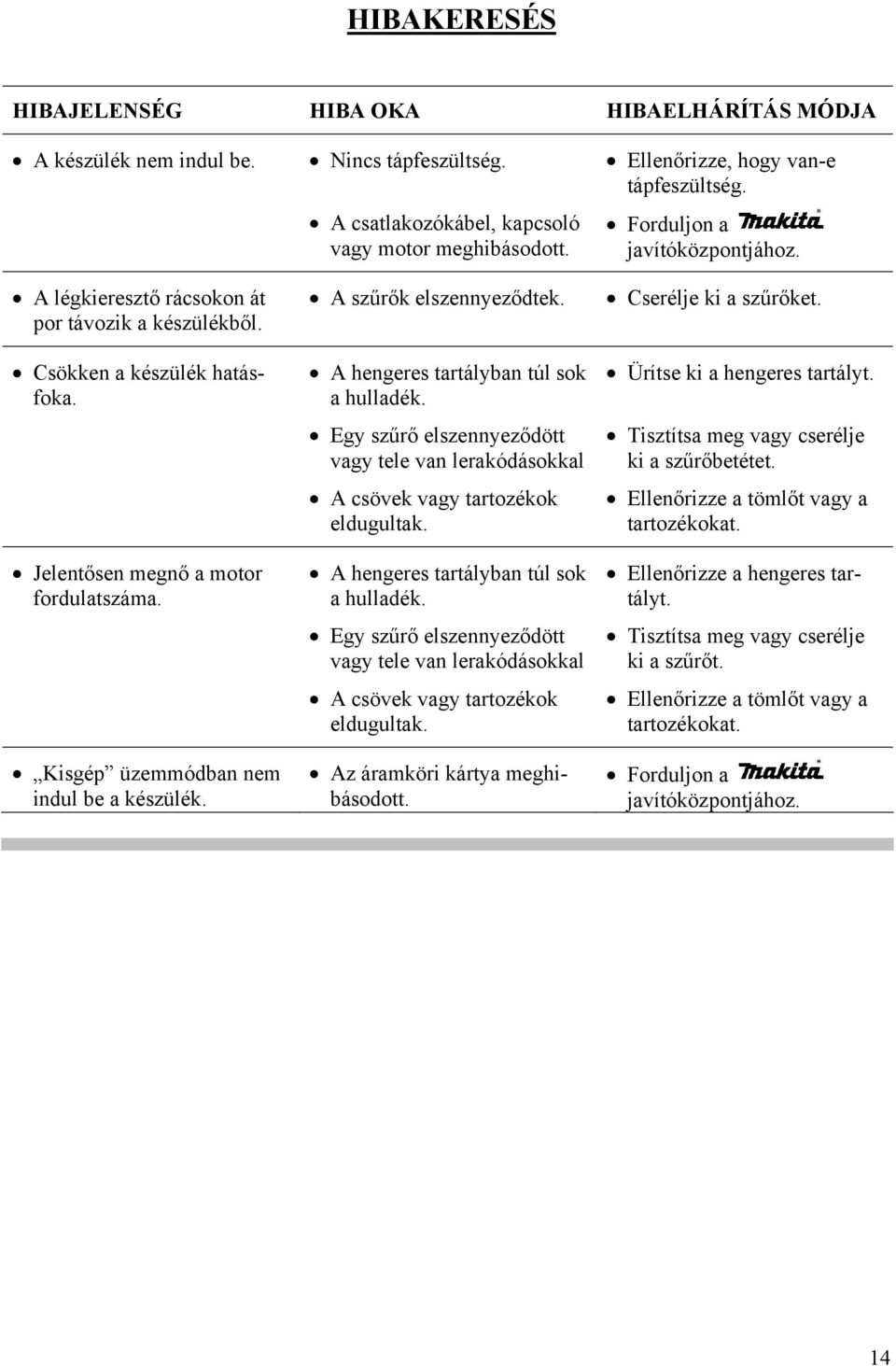

14 HIBAKERESÉS HIBAJELENSÉG HIBA OKA HIBAELHÁRÍTÁS MÓDJA A készülék nem indul be. A légkieresztő rácsokon át por távozik a készülékből. Csökken a készülék hatásfoka. Jelentősen megnő a motor fordulatszáma. Kisgép üzemmódban nem indul be a készülék. Nincs tápfeszültség. A csatlakozókábel, kapcsoló vagy motor meghibásodott. A szűrők elszennyeződtek. A hengeres tartályban túl sok a hulladék. Egy szűrő elszennyeződött vagy tele van lerakódásokkal A csövek vagy tartozékok eldugultak. A hengeres tartályban túl sok a hulladék. Egy szűrő elszennyeződött vagy tele van lerakódásokkal A csövek vagy tartozékok eldugultak. Az áramköri kártya meghibásodott. Ellenőrizze, hogy van-e tápfeszültség. Forduljon a javítóközpontjához. Cserélje ki a szűrőket. Ürítse ki a hengeres tartályt. Tisztítsa meg vagy cserélje ki a szűrőbetétet. Ellenőrizze a tömlőt vagy a tartozékokat. Ellenőrizze a hengeres tartályt. Tisztítsa meg vagy cserélje ki a szűrőt. Ellenőrizze a tömlőt vagy a tartozékokat. Forduljon a javítóközpontjához. 14

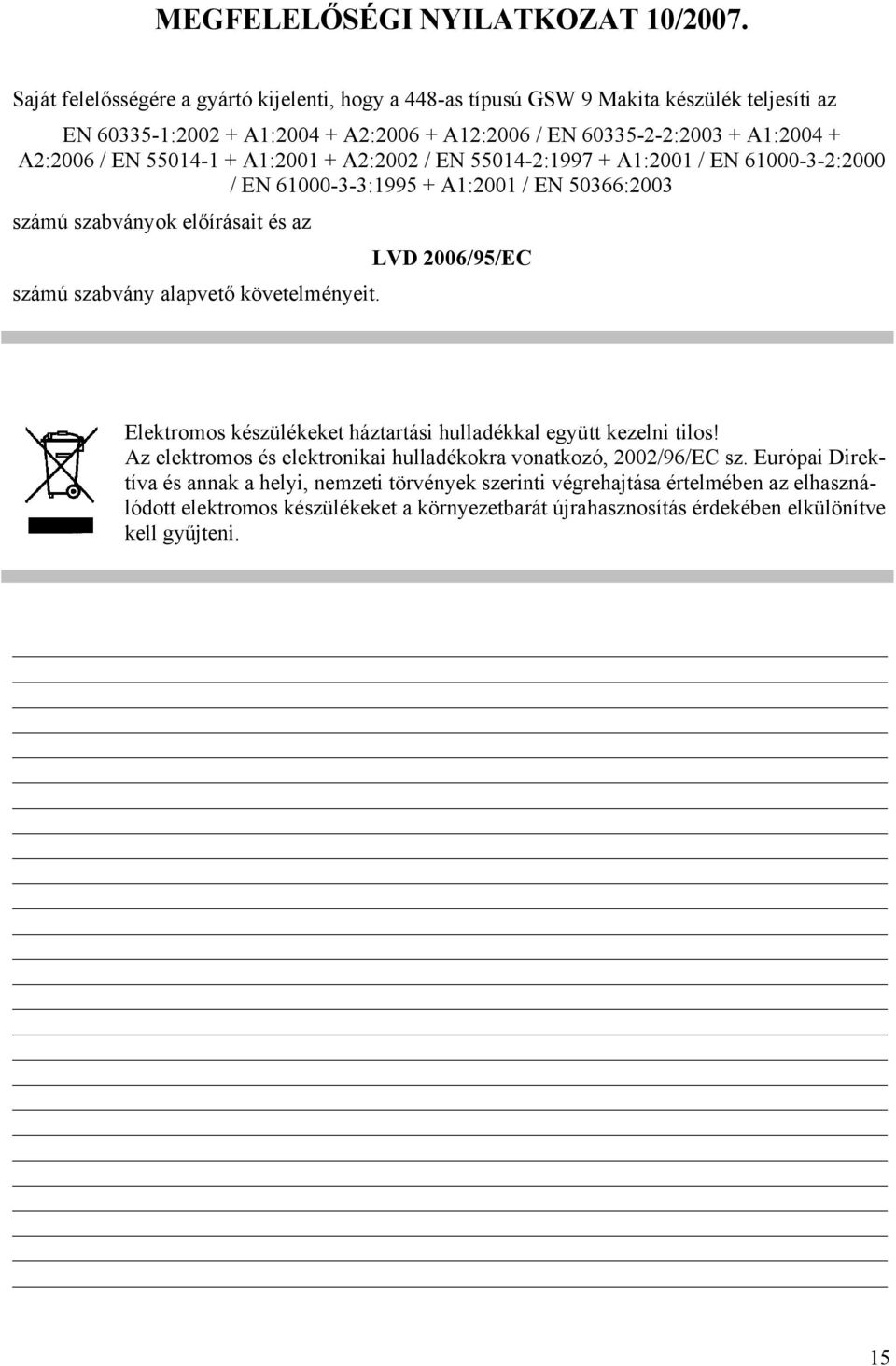

15 MEGFELELŐSÉGI NYILATKOZAT 10/2007. Saját felelősségére a gyártó kijelenti, hogy a 448-as típusú GSW 9 Makita készülék teljesíti az EN : A1: A2: A12:2006 / EN : A1: A2:2006 / EN A1: A2:2002 / EN : A1:2001 / EN :2000 / EN : A1:2001 / EN 50366:2003 számú szabványok előírásait és az számú szabvány alapvető követelményeit. LVD 2006/95/EC Elektromos készülékeket háztartási hulladékkal együtt kezelni tilos! Az elektromos és elektronikai hulladékokra vonatkozó, 2002/96/EC sz. Európai Direktíva és annak a helyi, nemzeti törvények szerinti végrehajtása értelmében az elhasználódott elektromos készülékeket a környezetbarát újrahasznosítás érdekében elkülönítve kell gyűjteni. 15

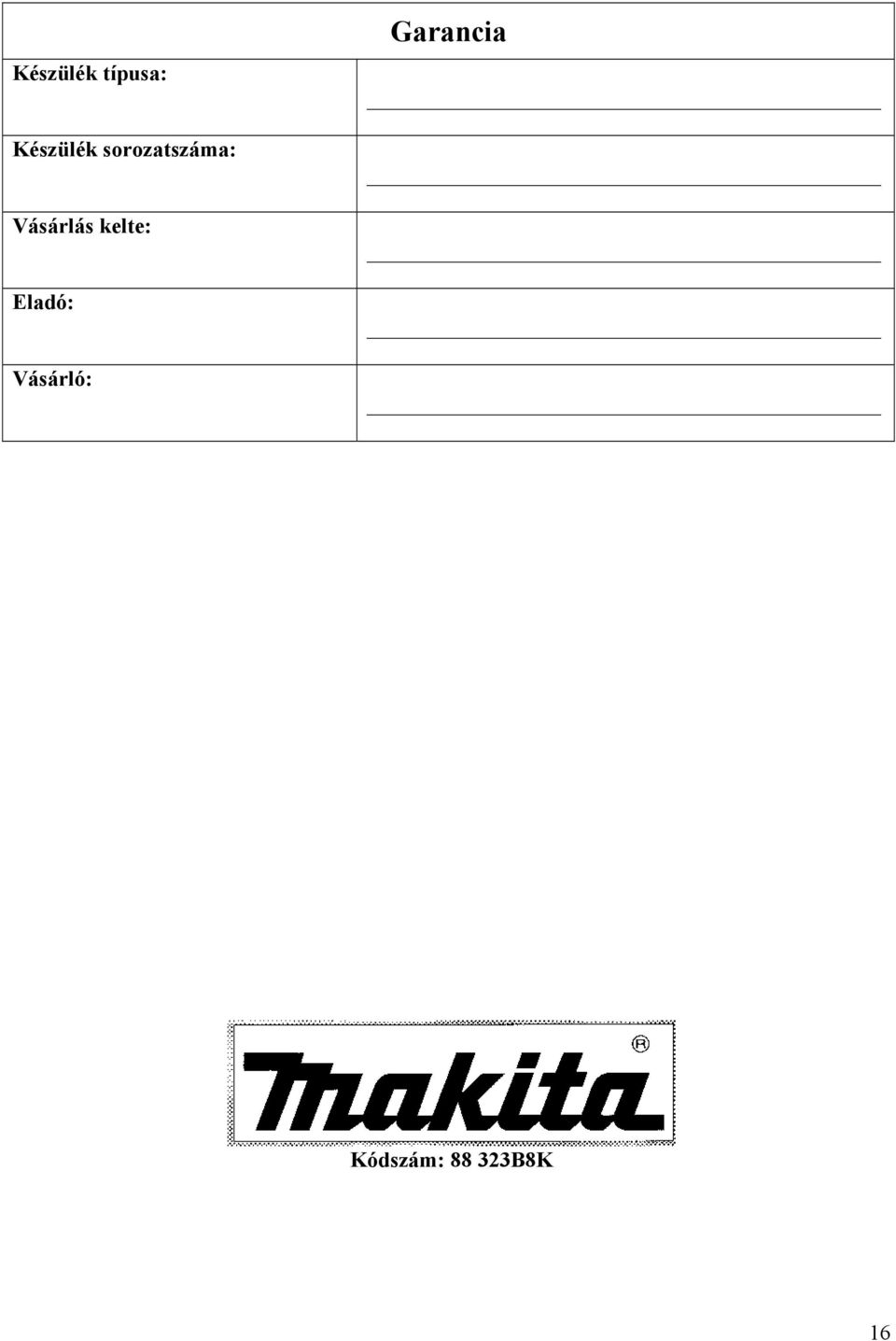

16 Készülék típusa: Készülék sorozatszáma: Vásárlás kelte: Eladó: Vásárló: Garancia Kódszám: B8K 16
