1 ANTILASER GUARD IAN G9 Többcélú Lézerrendszer Parkolószenzor ISMERTETŐ Többcélú lézerrendszer G9 Single, Dual, Triple, Quad A G9 GUARDIAN egy többcélú biztonsági rendszer. A készülék gépjárműbe építve megkönnyíti a parkolást, és biztonságosabb autózást biztosít. A G9 katonai minőségű alkatrészeket tartalmaz. A GUARDIAN G9 más infravörös diódás rendszerekkel ellentétben lézerdiódát tartalmaz, amit katonai távolságmérőkben és rendőrségi sebességmérőkben is alkalmaznak. A lézerdióda sokkalta erősebb sugárzást képes létrehozni, mint egy led. Az alig érzékelhető jeleket is észleli a készülék köszönhetően a négyszeres érzékelőnek, valamint az alacsony zajszintű erősítőnek. A beépített USB csatlakozó segítségével a G9 egység csatlakoztatható egyéb kiegészítő eszközökhöz is. A G9 programja is frissíthető, amennyiben szükség van rá. A frissítés a vásárlástól számított egy éven belül ingyenes. Az első és hátsó védelemhez több, maximum négy adóvevő fejet is csatlakoztathat a központi egységre. A készlet tartalma: - külső érzékelő - központi egység - vezérlő egységek - szerelési kellékek - használati utasítás BESZERELÉS A külső érzékelő tartalmazza a lézersugárzót és az érzékelő diódát. A készülék ezen része védett a víztől és korlátozottan ellenáll a felverődő köveknek. A központi egység a G9 agya. Tartalmazza a processzort, frissíthető flash memóriát, és az alábbi csatlakozásokat: -S csatlakozók a külső érzékelők számára, -C csatlakozó a vezérlő egységek számára, -USB csatlakozó egyéb modulok csatlakoztatására. A vezérlő egység egy C csatlakozót tartalmaz, amit a központi egység C foglalatához kell illeszteni. A vezérlő egység tartalmaz egy hangszórót, egy kétszínű visszajelző ledet, egy ki/bekapcsoló gombot, egy programozó nyomógombot és egy rádiónémító kábelt. 1

2 A külső érzékelőt a hűtőrács rései közé vagy légbeömlőkbe helyezheti, hátul a lökhárító fölé, a rendszám közelébe. Fontos hogy ne sértse meg a kábeleket, ne távolítsa el a gyári csatlakozókat. Ez hibás működéshez és a garancia elvesztéséhez vezet. 1. Ellenőrizze, hogy a kábel elég hosszú-e a kiválasztott elhelyezéshez. 2. Helyezze el a külső érzékelőt az öntapadós ragasztószalaggal megfelelő helyre, vagy alkalmazza a mellékelt tartókonzolt. Ellenőrizze, hogy a külső egység akadálymentesen kilát. 3. Ellenőrizze, hogy az egység vízszintes legyen és a menetiránnyal párhuzamos! 4. Ha tartókonzollal szereli fel a külső egységet, ügyeljen a megfelelő rögzítésre. A rögzítés rezgéseknek van kitéve. 5. Ajánljuk az öntapadó szalaggal beragasztani a külső érzékelőt a tartókonzolba és azt csavarkötéssel rögzíteni. 6. A blokkolófejeket a talajtól minimum 35cm-re, egymástól minimum 60cm-re helyezze, lehetőleg a rendszám fölé. A központi egységet a gépkocsi belső terében bárhová helyezheti. 7. Keressen egy pozitív kapcsolt tápfeszültség pontot a gépkocsiban mely biztosítékkal védett. (I2V) 8. Csatlakoztassa a PIROS központi egység kábelt a pozitív ponthoz, a FEKETE kábelt egy megfelelő negatív ponthoz. Rögzítse a kábeleket megfelelően. 9. Csatlakoztassa a külső érzékelőt valamelyik S csatlakozó aljzatba. A vezérlő egység 10. A C csatlakozót csatlakoztassa a központi egység C aljzatába. 11. Ha kívánja használni az autórádió némítás funkciót és autórádiója képes kezelni ezt a funkciót, kösse a kék némító kábelt az autórádió némítás kivezetésére. 12. A hangszóró, visszajelző led, ki/bekapcsoló és a programozó gomb a felhasználó igényei szerint elhelyezhető. A G9 az alábbi kondíciók között használható: - hőmérséklet: -20 C-tól +60 C-ig. - feszültség: 10,5V-tól 15V-ig. - autórádió némítás: földpont kapcsolás. HASZNÁLAT Kapcsolja be a G9 rendszert. Az aktiválást követően szaggatott hangjelzés hallható a hangszóróból és váltakozó vörös és zöld fénylátható a visszajelző leden. Aktív rendszer esetén a led zölden villog minden másodpercben. Minden bekapcsolás után a rendszer öntesztet végez. Hiba esetén a led piros jelzést ad és figyelmeztető hangjelzés hallható. A készülék gyárilag be van állítva, de több funkció bármikor átállítható a programozó gomb segítségével. PROGRAMOZÁS Néma önteszt: (Alap: kikapcsolva) Bekapcsolva csak piros és zöld fényjelzés látható, hangjelzést nem ad a rendszer. Ki és bekapcsolás: villanásait. Az ötödik villanás után engedje fel a programozó gombot. A G9-at így átprogramozta, amit piros-zöld fényjelzéssel és hangjelzéssel nyugtáz. A funkció kikapcsolása ugyanezzel a módszerrel történik. Sötét led üzemmód: (Alap: kikapcsolva) Bekapcsolva a készülék a bekapcsolást követő 60 másodperces bemelegedési üzemmód után nem ad fényjelzést. Ki és bekapcsolás: 2

3 villanásait. A tizedik villanás után engedje fel a programozó gombot. A G9-et így átprogramozta, amit piros-zöld fényjelzéssel és hangjelzéssel nyugtáz. A funkció kikapcsolása ugyanezzel a módszerrel történik. Néma üzemmód: (Alap: kikapcsolva) Ez a funkció városi közlekedésnél hasznos. Segítségével a parkolószenzor hangjelzését némíthatja. Bekapcsolás: egy gombnyomás a programozó gombon. Kikapcsolás: indítsa újra a rendszert. Érzékelési távolság állítás: (Alap: 1. szint) Mielőtt a parkolószenzor funkciót használná, tesztelje azt pl. egy darab papírral. Ha közelít a külső érzékelőhöz, figyelmeztető hangot fog hallani, és a led pirosan villog. Az érzékelési távolságot 4 fokozatban állíthatjuk. A fokozatok között az alábbi módon választhatunk. villanásait. A harmadik villanás után engedje fel a programozó gombot. A készülék hosszú hangjelzéssel nyugtázza az átprogramozást. A hangjelzések száma a fokozatot jelzi. Szintek: l. közeli, 2. normál, 3. távoli, 4. extra távoli érzékelés. A fokozatok egymást követve váltakoznak, így akár többször is meg kell ismételnie a programozást, hogy a kívánt beállításhoz jusson. Lézer interferencia védelem időtartamának beállítása: (Alap: 4 másodperc) Ha a parkolószenzort beérkező lézer zavarja meg, a G9 felismeri és megpróbálja fenntartani a parkolószenzor megbízható működését, miközben a sofőr hangjelzést hall, valamint a led piros fényjelzést ad. Ha a parkolószenzor működése a beállított időkorlát alatt nem áll vissza, az interferencia továbbra is fennáll, a készülék automatikusan újraindítja magát. Időkorlát beállítása: villanásait. A nyolcadik villanás után engedje fel a programozó gombot. Ekkor megváltoztatta az időkorlátozást. A készülék a 4 másodperces üzemmódot rövid, a 8 másodperces üzemmódot hosszú hangjelzéssel nyugtázza. Zavarási erő beállítása: (Alap: optimális) Választhat a zavarási teljesítmények között. Az optimális teljesítmény minimalizálja a hiba érzékelhetőségét az interferenciát okozó eszközön, míg a maximális beállítás növeli a blokkolási távolságot és hatékonyságot. Nyomja le és tartsa lenyomva a programozó gombot, közben számolja a visszajelző led zöld villanásait. A tizenharmadik villanás után engedje fel a programozó gombot. A led piros villogása a maximális zavarási energiát jelzi, zöld villogása az optimálisat. Parkolószenzor kikapcsolása: (Alap: bekapcsolva) villanásait. A tizennyolcadik villanás után engedje fel a programozó gombot. A parkolószenzort reseteléssel kapcsolhatja vissza. Reset: Hiba esetén, vagy ha vissza szeretné állítani a gyári beállításokat, tartsa lenyomva a programozó gombot, míg a led tizenötöt nem villan, majd engedje fel. Automatikus szenzor ellenőrzés: Beépítés után a Reset-funkció alkalmazásával a központi egység megjegyzi a csatlakoztatott fejek számát, és minden egyes indításkor ellenőrzi azok meglétét és működőképességét. Ha hibát érzékel, bekapcsolás után öt 2 másodperces hosszú hangjelzést ad. Ha új érzékelőket csatlakoztat a központi egységhez, hajtsa végre a Reset funkciót, hogy a készülék felismerhesse azokat. Manuális szenzor ellenőrzés: 3

4 Nyomja le és tartsa lenyomva a programozó gombot, majd a led huszadik villanása után engedje fel. A készülék annyi hosszú hangjelzést ad, ahány érzékelő fejet csatlakoztatva talál. TULAJDONSÁGOK Méret: külső érzékelő: 42x20x50mm, 5m csatlakozó kábel központi egység: 85x22x40mm, 1m tápfeszültség kábel vezérlő kapcsoló: 1,5m kábel Tömeg: külső érzékelő: 200g központi egység: 85g Működési hőmérséklet: -20 C-tól +60 C-ig Tápfeszültség: 10,5V-tól l5v-ig Fogyasztás: 400mA max. Hangszóró: 90dB Lézer osztály: 1M Hullámhossz: 90Snm Működés: Aktiválás: 1 másodperc, ezután önteszt. Bemelegedés: 60 másodperc az önteszt után. Ez idő alatt a G9 funkciói korlátozottak. A 60 másodperc letelte után rövid hangjelzés hallható. Visszajelzések: Led zölden villog: normális működés. Led pirosan villog + hangjelzés: a parkoló szenzor akadályt észlel. Led folyamatosan piros +hangjelzés: lézerblokkolás. Led folyamatosan piros + egy hangjelzés: hiba, alacsony feszültség. Ellenőrizze az áramellátást. Led folyamatosan piros + két hangjelzés: hiba, kábelszakadás vagy szétcsúszott csatlakozók. Led folyamatosan piros + három hangjelzés: A szenzor nincs csatlakoztatva, vagy meghibásodott. Led pirosan villog + hangjelzés az első 15 másodpercben: Az automatikus szenzor ellenőrzés hibát észlel. Ha új érzékelőt adott a rendszerhez, vagy csökkentette a számukat, hajtson végre egy Reset funkciót. A gyártó a tulajdonságokat bejelentés nélkül megváltoztathatja. MEGJEGYZÉSEK Ügyeljen a beszerelésnél, a kábel sérülése, vagy a gyári csatlakozó eltávolítása hibás működést és a garancia elvesztését eredményezi. Ne csatlakoztasson négynél több külső érzékelőt a központi egységbe. Ne csatlakoztasson más berendezést a központi egységhez, mert tüzet okozhat és a garancia elvesztését eredményezi. A parkolószenzor 0-5 méter között érzékelheti az akadályokat. Ne hagyatkozzon kizárólag a parkolószenzorra. A parkolószenzor nem érzékeli az üveget és egyéb átlátszó tárgyakat. A külső érzékelő felületét rendszeresen tisztítsa meg a rárakódott portól, sártól, kiemelten ügyelve erre a téli hónapokban. Tiszta, nedves ruhával törölje le a külső érzékelőt. Ellenőrizze a helyi törvényeket, mielőtt használná a rendszert! A gyártó és a forgalmazó nem vállal felelősséget a gyorshajtásból és a készülék beszereléséből, használatából adódó kárért, egyéb hátrányért! Kérjük tartsa be a sebességkorlátozásokat! A külső érzékelő/lézeradó egység láthatatlan lézersugarat bocsát ki működés közben, ezért soha, semmilyen körülmények között ne nézzen bele, ha tápfeszültséget kap a készülék. CLASS 1M LASER PRODUCT, IEC :2001 4

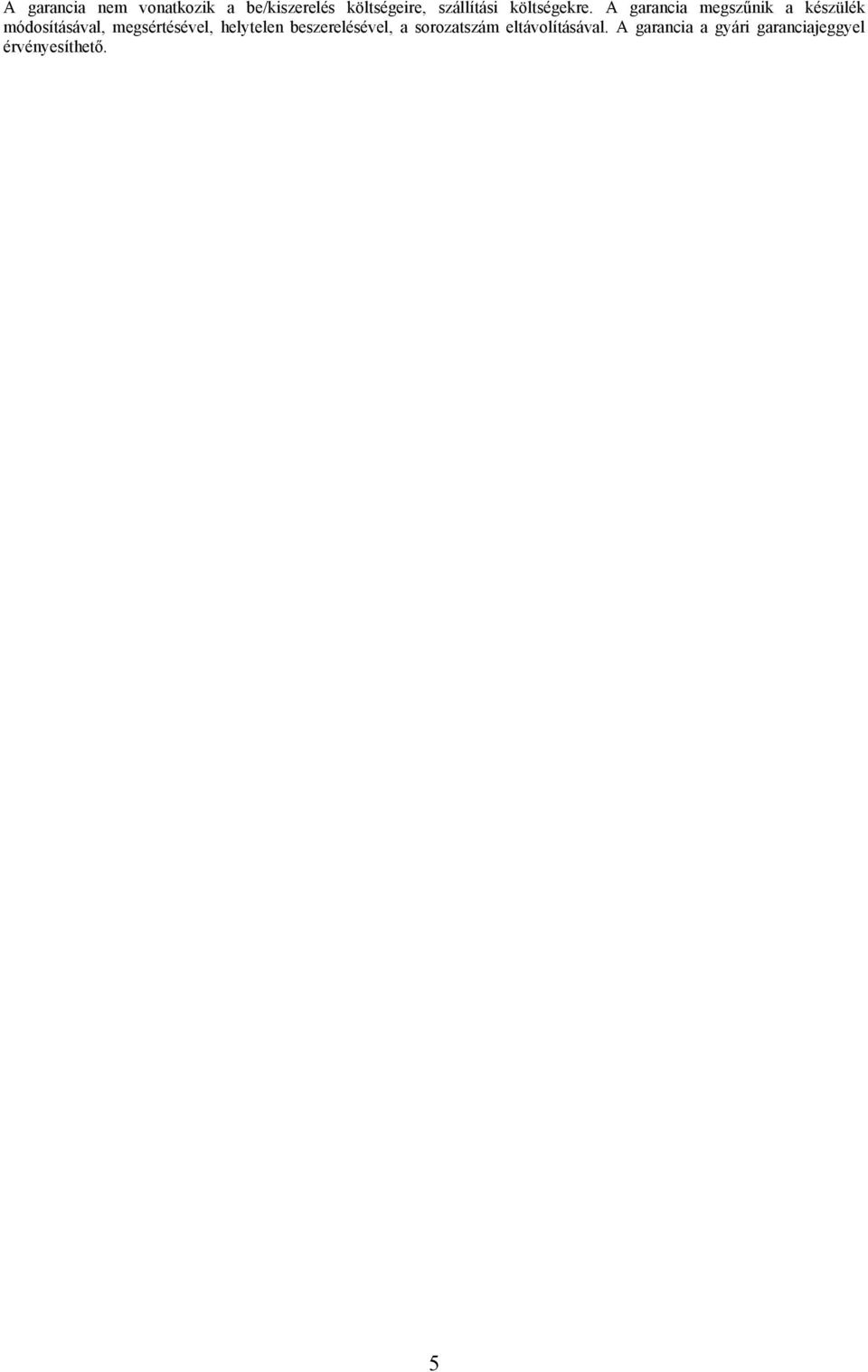

5 A garancia nem vonatkozik a be/kiszerelés költségeire, szállítási költségekre. A garancia megszűnik a készülék módosításával, megsértésével, helytelen beszerelésével, a sorozatszám eltávolításával. A garancia a gyári garanciajeggyel érvényesíthető. 5
