1.A tétel. Villamos alapfogalmak Feszültség, áram, töltés, ellenállás

Átírás

1 1.A tétel Villamos alapfogalmak Feszültség, áram, töltés, ellenállás Definiálja a feszültség, az áram, a töltés, az ellenállás és a vezetőképesség fogalmát, jellemzőit! Ismertesse a feszültség, az áram, a töltés az ellenállás és a vezetőképesség mértékegységeit, s végezzen átszámításokat a mértékegységekkel prefixumaik szerint /µv, mv, ma, kω, µs, ms/! Értelmezze az áram és a töltés közötti kapcsolatot! 1.B tétel Passzív elektronikai áramkörök Kétpólusok Definiálja az aktív, a passzív, a lineáris és a nemlineáris kétpólusok fogalmát! Értelmezze a passzív kétpólusok jellemzőit: az impedanciát, az admittanciát, a fázisszöget és a helyettesítő képet! Ismertese az aktív kétpólusok ínorton és Thevenin helyettesítő képét! 1

2 2.A tétel Villamos alapfogalmak Ellenállások méretezése hőfokfüggése Értelmezze a fizikai és a geometriai paraméterek alapján az ellenállás kiszámítására szolgáló összefüggést! Értelmezze az ellenállások hőfokfüggésére szolgáló összefüggést, s definiálja a hőfoktényező fogalmát! Értelmezze a negatív és a pozitív hőfoktényezőt! 2.B tétel Passzív elektronikai áramkörök Négypólusok Definiálja az aktív, a passzív, a lineáris, a nemlineáris, a szimmetrikus és a földszimmetrikus négypólus fogalmát! Értelmezze a passzív négypólusok jellemzőit impedancia-, admittancia-, és hibridparaméteres egyenletrendszerei alapján! Értelmezze a négypólusok csillapítását és a szintek fogalmát! 2

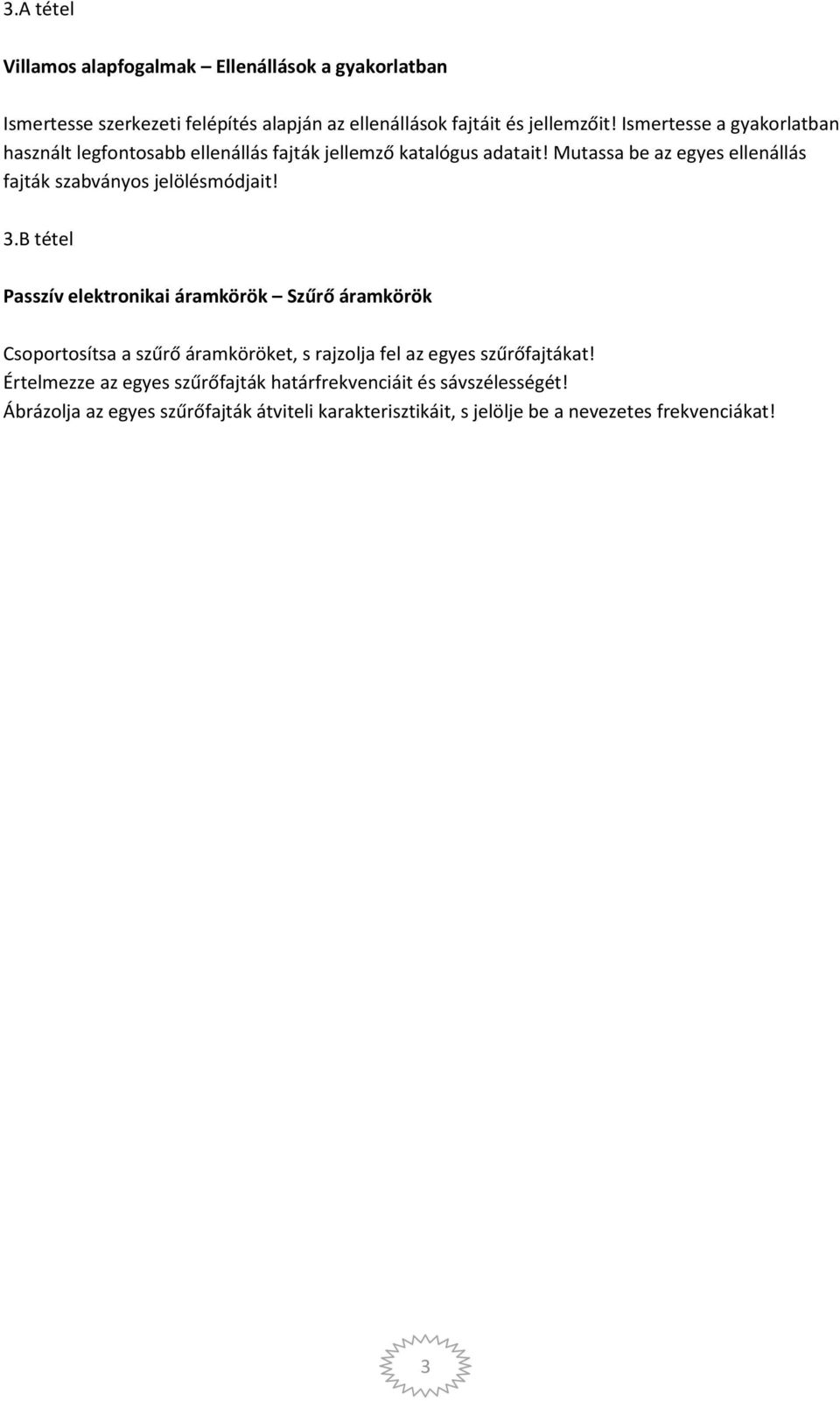

3 3.A tétel Villamos alapfogalmak Ellenállások a gyakorlatban Ismertesse szerkezeti felépítés alapján az ellenállások fajtáit és jellemzőit! Ismertesse a gyakorlatban használt legfontosabb ellenállás fajták jellemző katalógus adatait! Mutassa be az egyes ellenállás fajták szabványos jelölésmódjait! 3.B tétel Passzív elektronikai áramkörök Szűrő áramkörök Csoportosítsa a szűrő áramköröket, s rajzolja fel az egyes szűrőfajtákat! Értelmezze az egyes szűrőfajták határfrekvenciáit és sávszélességét! Ábrázolja az egyes szűrőfajták átviteli karakterisztikáit, s jelölje be a nevezetes frekvenciákat! 3

4 4.A tétel Egyenáramú hálózatok alaptörvényei Ohm és Kirchhoff törvények Mutassa be az egyszerű áramkör felépítését és jellemzőit! Definiálja az egyenáramú hálózatok Ohm törvényét! Definiálja az egyenáramú hálózatok csomópontokra és hurkokra vonatkozó Kirchhoff törvényeit! 4.B tétel Félvezető áramköri elemek Félvezető diódák Ismertesse a félvezetők felépítésének és működésének fizikai alapjait! Értelmezze a félvezető dióda jellemzőit! Rajzolja fel a félvezető dióda karakterisztikáját, s mutassa be általános rajzi felölését! 4

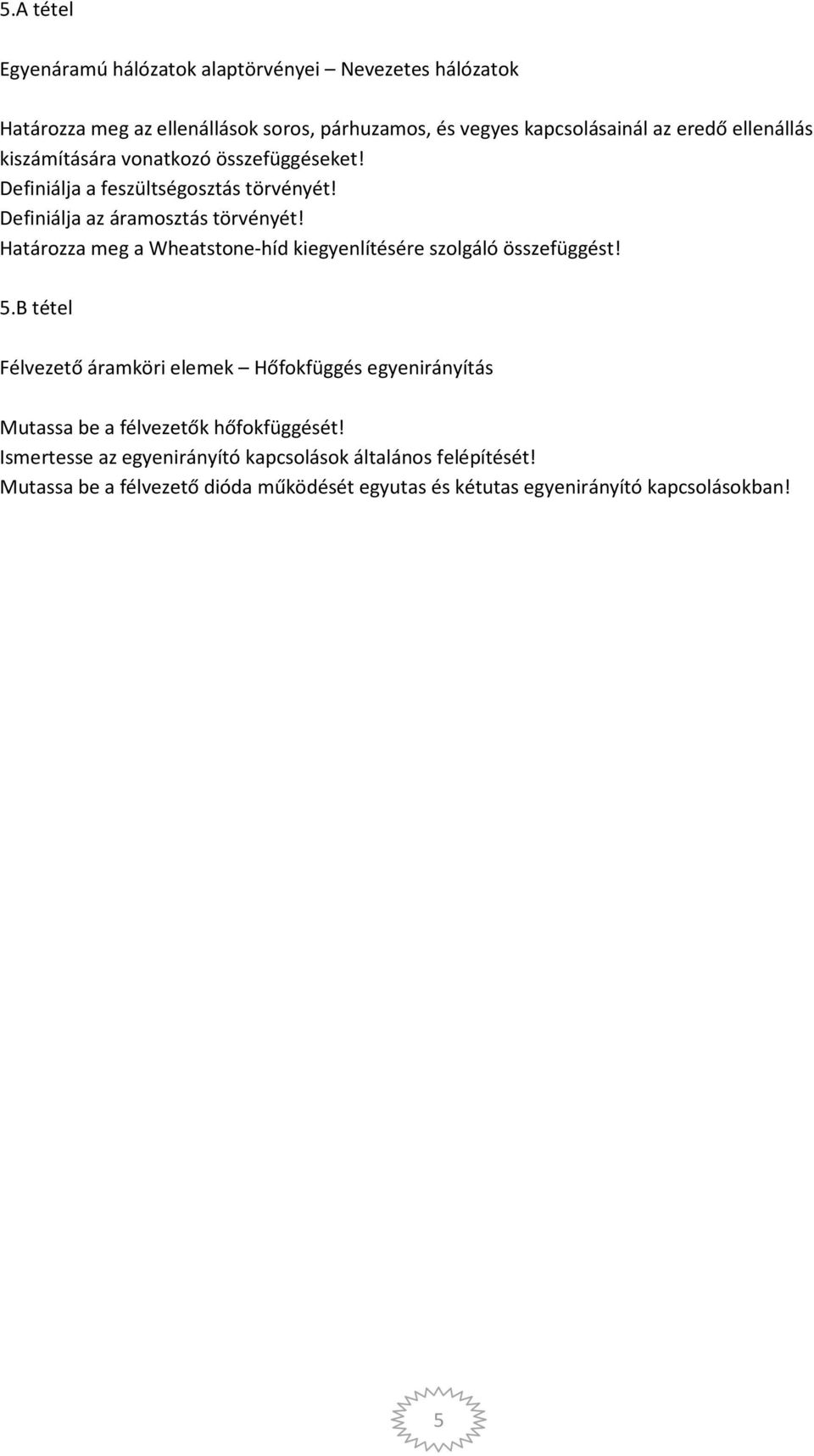

5 5.A tétel Egyenáramú hálózatok alaptörvényei Nevezetes hálózatok Határozza meg az ellenállások soros, párhuzamos, és vegyes kapcsolásainál az eredő ellenállás kiszámítására vonatkozó összefüggéseket! Definiálja a feszültségosztás törvényét! Definiálja az áramosztás törvényét! Határozza meg a Wheatstone-híd kiegyenlítésére szolgáló összefüggést! 5.B tétel Félvezető áramköri elemek Hőfokfüggés egyenirányítás Mutassa be a félvezetők hőfokfüggését! Ismertesse az egyenirányító kapcsolások általános felépítését! Mutassa be a félvezető dióda működését egyutas és kétutas egyenirányító kapcsolásokban! 5

6 6.A tétel Egyenáramú hálózatok alaptörvényei Méréshatár kiterjesztés Ismertesse az áram- és feszültségmérő méréshatár kiterjesztésére szolgáló áramköri megoldásokat! Értelmezze az alapműszer jellemzőit! határozza meg az előtét- és a söntellenállás kiszámítására vonatkozó összefüggéseket! 6.B tétel Félvezető áramköri elemek Speciális diódák Ismertesse a Zener-, a varicap-, az alagút-, a Schottky-, a tűs dióda és a LED felépítését, jellemzőit, és gyakorlati alkalmazási lehetőségeit! Rajzolja fel a speciális diódák karakterisztikáját és jelképi jelöléseit! 6

7 7.A tétel A villamos áram hatásai Hőhatás Sorolja fel a villamos áram hatásait! Ismertesse a villamos- és hőenergia közötti kapcsolatot! Magyarázza el az áram hőhatásának okait! Mutasson be hőhatáson alapuló jellemző gyakorlati alkalmazásokat (fűtés, melegítés, izzólámpák, biztosítók, hűtőbordák)! 7.B tétel Félvezető áramköri elemek Bipoláris tranzisztorok Értelmezze a bipoláris tranzisztor felépítését, működését, feszültség- és áramviszonyait! Értelmezze a tranzisztorhatást! Mutassa be a bipoláris tranzisztor jellemzőit és alapkapcsolásait! Ismertesse a közös emitteres kapcsolás egyenleteit! Rajzolja fel a legfontosabb közös emitteres jelleggörbéket, a h-paraméteres helyettesítő képet, és a tranzisztor jelképi jelöléseit! 7

8 8.A tétel A villamos áram hatásai Vegyi hatás Sorolja fel a villamos áram hatásait! Ismertesse a folyadékok vezetési mechanizmusát, az anyagok kiválasztásának folyamatát! Definiálja Faraday törvényét! Mutassa be az elektrolízis jellemző gyakorlati alkalmazási lehetőségeit: a fémek kiválasztását, a galvanizálást, a galvanoplasztikát és az eloxálást! 8.B tétel Félvezető áramköri elemek Unipoláris tranzisztorok Értelmezze az unipoláris tranzisztorok felépítését, működését, feszültség- és áramviszonyait! Rajzolja fel a legfontosabb közös sourc-u jelleggörbéket, az y-paraméteres helyettesítő képet, a FET és a MOSFET jelképi jelöléseit! Mutassa be az unipoláris tranzisztorok jellemző alapkapcsolásait! 8

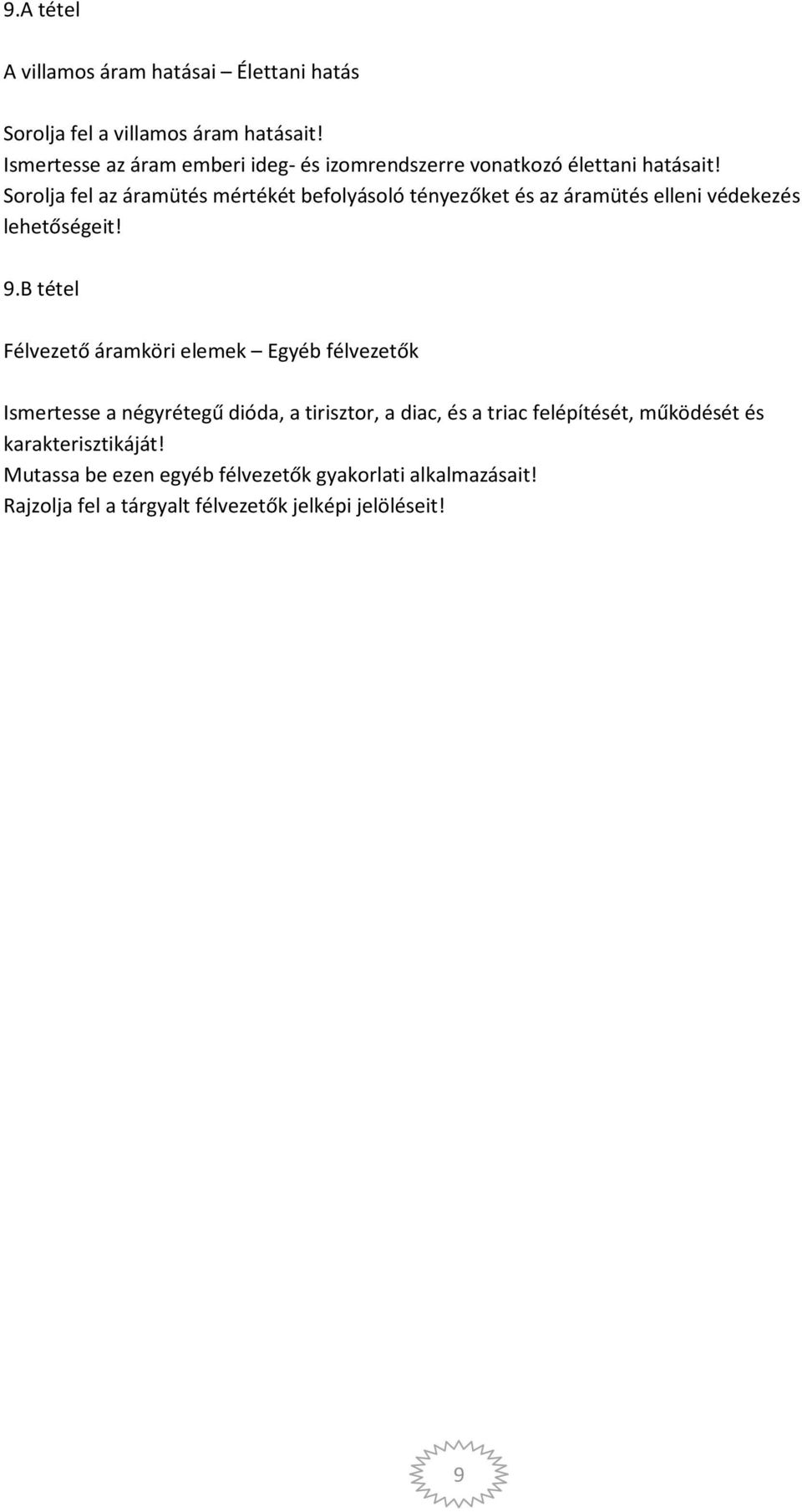

9 9.A tétel A villamos áram hatásai Élettani hatás Sorolja fel a villamos áram hatásait! Ismertesse az áram emberi ideg- és izomrendszerre vonatkozó élettani hatásait! Sorolja fel az áramütés mértékét befolyásoló tényezőket és az áramütés elleni védekezés lehetőségeit! 9.B tétel Félvezető áramköri elemek Egyéb félvezetők Ismertesse a négyrétegű dióda, a tirisztor, a diac, és a triac felépítését, működését és karakterisztikáját! Mutassa be ezen egyéb félvezetők gyakorlati alkalmazásait! Rajzolja fel a tárgyalt félvezetők jelképi jelöléseit! 9

10 10.A tétel A villamos áram hatásai Mágneses hatás Sorolja fel a villamos áram hatásait! Értelmezze az állandó mágnes, illetve az árammal átjárt vezető mágneses tere közötti kapcsolatot! Sorolja fel az áram mágneses hatásával kapcsolatos gyakorlati alkalmazásokat! 10.B tétel Tranzisztoros alapáramkörök Munkapont beállítás Definiálja a lineáris és a nemlineáris működést, a sztatikus és a dinamikus üzemmódot! Értelmezze a munkapont, a munkaegyenes fogalmát és szerepét! Mutassa be a munkapont beállítására szolgáló kapcsolásokat bipoláris és unipoláris tranzisztorok alkalmazásánál! Ismertesse a munkapont beállítókapcsolások egyes elemeinek szerepét! 10

11 11.A tétel Energiaforrások Munka, teljesítmény, hatásfok, terhelhetőség Értelmezze a villamos munka és teljesítmény fogalmát, s mértékegységeit! Értelmezze a hatásfok fogalmát! Ismertesse az ellenállások szabványos terhelhetőségeit! 11.B tétel Tranzisztoros alapáramkörök Erősítő áramkörök alapjellemzői Értelmezze az erősítő áramkörök alapjellemzőit: a feszültségerősítést, az áramerősítést, a teljesítményerősítést, a bemeneti ellenállást és a kimeneti ellenállást! Rajzolja le a közös emitteres alapkapcsolást és magyarázza el működését! Írja fel a h-paraméteres helyettesítő kép alapján a közös emitteres alapkapcsolás váltakozó áramú jellemzőire vonatkozó összefüggéseket! 11

12 12.A tétel Energiaforrások Generátorok jellemzői Értelmezze a belső ellenállás, a forrásfeszültség és a kapocsfeszültség fogalmát! Hasonlítsa össze az ideális és a valóságos generátorokat! Rajzolja fel a feszültség- és áramgenerátorokthevenin és Norton helyettesítő képeit! Határozza meg a sorosan, a párhuzamosan és a vegyesen kapcsolt generátorok jellemzőit! 12.B tétel Tranzisztoros alapáramkörök Erősítő áramkörök alapjellemzői Rajzolja le a közös surce-ú unipoláris tranzisztoros alapkapcsolást és y-paraméteres helyettesítő képét! Magyarázza el az áramkör és helyettesítő képe alapján az alapkapcsolás működését! Írja fel az y-paraméteres helyettesítő kép alapján a közös source-ú alapkapcsolás váltakozó áramú jellemzőire vonatkozó összefüggéseket! 12

13 13.A tétel Energiaforrások Generátorok a gyakorlatban Definiálja a szuperpozíció tételét! Ismertesse a generátorok lehetséges terhelési állapotait! Értelmezze a generátorok teljesítményviszonyait és hatásfokát! Magyarázza el az illesztést, s mutasson rá gyakorlati jelentőségét! 13.B tétel Tranzisztoros alapáramkörök Többfokozatú erősítők, csatolások Ismertesse a többfokozatú erősítők csatolási lehetőségeit, a csatolások gyakorlati vonatkozásait és azok alkalmazásai korlátait! Definiálja az előerősítő, a főerősítő és a teljesítményerősítő fogalmát! Értelmezze a többfokozatú erősítők váltakozó áramú jellemzőit! 13

14 14.A tétel Villamos erőtér A villamos tér jellemzői, Coulomb törvény Ismertesse a villamos tér fogalmát és értelmezze jellemzőit: a töltést, az erőteret, az erőt, a térerősséget és a feszültséget! Értelmezze a villamos töltések taszító és vonzó hatását! Definiálja Coulomb törvényét! Ábrázolással szemléltesse a villamos erőteret! Értelmezze a homogén erőteret! 14.B tétel Tranzisztoros alapáramkörök Frekvenciafüggés, zajok és torzítások Mutassa be a közös emitteres erősítő frekvenciafüggésének okait, s definiálja az erősítők alsó és felső határfrekvenciáját, valamint sávszélességét! Rajzolja fel a közös emitteres erősítő amplitúdó- és fáziskarakterisztikáját, s tüntesse fel rajtuk a nevezetes pontokat! Értelmezze a zajok és torzítások okait, fajtáit, jellemzőit, és ismertesse a zaj- és torzításcsökkentés lehetőségeit! 14

15 15.A tétel Villamos erőtér Anyagok viselkedése villamos térben Mutassa be a villamos térerősség és az anyagok kapcsolatát! Ismertesse a dielektromos állandó fogalmát! Értelmezze a polarizációt, az átütést, az átütési szilárdságot, a dielektromos veszteséget és a piezovillamos jelenséget! 15.B tétel Tranzisztoros alapáramkörök Visszacsatolások Ismertesse a visszacsatolások elvét és céljait! Értelmezze a visszacsatolás alapegyenletét, és a hurokerősítést! Mutassa be tömbvázlatok segítségével a negatív soros és párhuzamos feszültség- és áramvisszacsatolást! Ismertesse az egyes visszacsatolás fajták erősítésjellemzőkre gyakorolt hatásait! 15

16 16.A tétel Villamos erőtér Kondenzátorok Ismertesse és értelmezze a kapacitás fogalmát, mértékegységét, a hozzá kapcsolódó prefixumokat, és a síkkondenzátor kapacitását meghatározó összefüggést! Ismertesse a kondenzátorok típusait, azok katalógusadatait, és szabványos jelöléseit! Határozza meg a kondenzátorok soros, párhuzamos és vegyes kapcsolásainak eredő kapacitásra vonatkozó összefüggéseit! 16.B tétel Alapáramkörök alkalmazásai Szélessávú erősítők Értelmezze a szélessávú erősítők működését! Mutassa be a szélessávú erősítők alapjellemzőit: a feszültségerősítést, a sávszélességet, és a sávjóságot! Mutassa be a szélessávú erősítők gyakorlati alkalmazási lehetőségeit! 16

17 17.A tétel Villamos erőtér Töltés, kisütés, energia Ismertesse a kondenzátor feltöltési és kisütési folyamatát! Értelmezze az időállandó fogalmát! Értelmezze a kondenzátor energiáját! Ismertesse a kondenzátorok veszteségeit! 17.B tétel Alapáramkörök alkalmazásai Hangolt (szelektív) erősítők Értelmezze a hangolt erősítők működését! Mutassa be a hangolt erősítők alapjellemzőit: rezonancia frekvenciáját, jósági tényezőjét, sávszélességét és feszültségerősítését! Mutassa be a hangolt erősítők gyakorlati alkalmazási lehetőségeit! 17

18 18.A tétel Mágneses erőtér A mágneses tér jellemzői Ismertesse a mágneses erőtér fogalmát és értelmezze jellemzőit: a térerősséget, az indukciót, a fluxust és a gerjesztést! Ábrázolással szemléltesse a mágneses erőteret! Értelmezze a mágneses erőtér erőhatásait! Határozza meg a mágneses tér és az áram kölcsönhatásánál fellépő erőhatás összefüggését! 18.B tétel Alapáramkörök alkalmazásai Nagyjelű erősítők Értelmezze a kivezérelhetőség, a hatásfok és a nagyjelű erősítés fogalmát! Ismertesse a nagyjelű erősítők fajtáit, erősítőosztályait és a munkapont beállítási lehetőségeket! Mutassa be a nagyjelű erősítők gyakorlati alkalmazási lehetőségeit! 18

19 19.A tétel Mágneses erőtér Az anyagok viselkedése mágneses térben Mutassa be az elemi mágnesek és a domének segítségével az anyagok viselkedését mágneses erőtérben! Mutassa be a mágnesezési görbéket, s értelmezze a mágneses permeabilitást! Értelmezze a hiszterézist! 19.B tétel Alapáramkörök alkalmazásai Oszcillátorok Ismertesse a szinuszos rezgések előállítására szolgáló módszereket! Értelmezze az oszcillátoroknál alkalmazott pozitív visszacsatolást! Ismertesse a berezgés fázis- és amplitúdó feltételeit! Csoportosítsa felépítés és frekvenciatartomány alapján az oszcillátorokat! Ismertesse egy-egy tipikus kis- és nagyfrekvenciás oszcillátor működését! 19

20 20.A tétel Mágneses erőtér Elektromágneses indukció Értelmezze az indukált feszültség nagyságát meghatározó indukciótörvényt és az indukált feszültség irányát meghatározó Lenz törvényt! Ismertesse a mozgási-, a nyugalmi-, az ön- és a kölcsönös indukciót! Ismertesse az önindukciós tényező fogalmát és mértékegységét! Ismertesse az induktivitás be- és kikapcsolásánál fellépő jelenségeket! Ismertesse az induktivitás energiáját meghatározó tényezőket! 20.B tétel Alapáramkörök alkalmazásai Stabilizátorok Mutassa be a soros és párhuzamos stabilizálás elvét! Ismertesse a Zener diódás elemi stabilizátor kapcsolás kapcsolás felépítését, működését, értelmezze jelleggörbéjét és jellemzőit! Elemezze az áteresztő tranzisztoros feszültségstabilizátor működését! 20

21 21.A tétel Szinuszos mennyiségek A váltakozó jel jellemzői Ismertesse és értelmezze a szinuszos váltakozó jel amplitúdóját, frekvenciáját, körfrekvenciáját, periódus idejét, pillanatnyi értékét és fázisszögét! Ismertesse a váltakozó mennyiségek ábrázolási módszereit! Értelmezze a váltakozó jel középértékeit! 21.B tétel Alapáramkörök alkalmazásai Műveleti erősítők Mutassa be a műveleti erősítők felépítését, jellemzőit és jelképi jelöléseit! Ismertesse a műveleti erősítők tömbvázlatos felépítését! Ismertese a differenciálerősítők, áramgenerátorok, a fázisösszegzők, és a szinteltolók felépítését és működését! Rajzolja fel a műveleti erősítős alapkapcsolásokat, értelmezze jellemzőiket: feszültségerősítésüket, bemeneti és kimeneti ellenállásukat! 21

22 22.A tétel Szinuszos mennyiségek Egyszerű váltakozó áramkörök Értelmezze az ideális ohmos, az ideális induktív, és az ideális kapacitív fogyasztó jellemzőit! Ismertese az induktív és a kapacitív reaktancia fogalmát! Értelmezze a tekercsek és a kondenzátorok veszteségeit! Mutassa be a valóságos ohmos ellenállás és a valóságos reaktanciák jellemzőit! 22.B tétel Alapáramkörök alkalmazásai Műveleti erősítők Ismertesse a műveleti erősítők munkapont beállítási lehetőségeit! Mutassa be a műveleti erősítők ofszet feszültség, ofszet áram kompenzálásait! 22

23 23.A tétel Szinuszos mennyiségek Összetett váltakozó áramkörök Értelmezze az impedancia és az admittancia fogalmát és kapcsolatát! Határozza meg vektorábrák segítségével a soros R-L, R-C, és R-L-C áramkörök jellemzőire vonatkozó összefüggéseket! 23.B tétel Impulzustechnikai alapáramkörök Impulzus fajták és jellemzők Értelmezze az impulzus fogalmát, s mutassa be fajtáit! Értelmezze az impulzusok jellemzőit: az amplitúdót, a periódusidőt, az impulzus időt, a felfutási- és visszafutási időt, a tetőesést, a túllövést, valamint a kitöltési tényezőt! 23

24 24.A tétel Szinuszos mennyiségek Összetett váltakozó áramkörök Értelmezze az impedancia és az admittancia fogalmát és kapcsolatát! Határozza meg vektorábrák segítségével a párhuzamos R-L, R-C, és R-L-C áramkörök jellemzőire vonatkozó összefüggéseket! 24.B tétel Impulzustechnikai alapáramkörök Jelformáló áramkörök Mutassa be a jelformáló áramköröket! Magyarázza el a differenciáló-, az integráló-, és a vágóáramkörök működését! Ismertesse a vágó áramkörök gyakorlati alkalmazási lehetőségeit! 24

25 25.A tétel Szinuszos mennyiségek Rezgőkörök Értelmezze a rezgőkörök fogalmát! Rajzolja fel a soros és párhuzamos rezgőkörök rezonanciagörbéit! Definiálja a rezgőkörök határfrekvenciáit, a rezonanciafrekvenciát és a jósági tényezőt! 25.B tétel Impulzustechnikai alapáramkörök Impulzusok előállítása Értelmezze a félvezető elemek és a műveleti erősítő kapcsoló üzemmódját, a stabil- és kvázistabil állapotot! Magyarázza el a tranzisztoros vagy műveleti erősítővel felépített bistabil, monostabil, és astabil multivibrátor működését, s értelmezze jellemzőiket! Ismertesse a Schmitt-trigger és a fűrészjel előállító áramkörök működését és értelmezze jellemzőiket! 25

26 26.A tétel Szinuszos mennyiségek Váltakozó áramú teljesítmények Értelmezze a látszólagos, a hatásos és a meddő teljesítmény fogalmát és mértékegységeit! Ismertesse a váltakozó áramú teljesítmények közötti kapcsolatot! Értelmezze a teljesítménytényező fogalmát! 26.B tétel Digitális alapáramkörök Logikai alapfogalmak Definiálja a digitális és az analóg jelek fogalmát és jellemzőit! Ismertesse a kettes és a tizenhatos számrendszer jellemzőit és az átszámítási algoritmusokat! Mutassa be az információ kódolásának elvét, és a leggyakrabban alkalmazott numerikus kódokat! 26

27 27.A tétel Többfázisú hálózatok Jellemzők, energiaszállítás Ismertesse a háromfázisú rendszer fogalmát és jellemzőit! Ismertesse a fázisfeszültség, a vonali feszültség, a teljesítmény, a csillagpont, a csillag-, és deltakapcsolás, a szimmetrikus és aszimmetrikus terhelés lényegét! 27.B tétel Digitális alapáramkörök Logikai alapfogalmak Mutassa be a logikai függvények leírási módjait: a szövegeset, az igazságtáblázatosat, és az algebrai alakkal történő leírást! Értelmezze a kétváltozós logikai függvényeket! Ismertesse a logikai algebra (Boole algebra) alaptörvényeit és alaptételeit! 27

28 28.A tétel Villamos gépek Transzformátorok Csoportosítsa a villamos gépeket! Ismertesse a transzformátor felépítését, működését és fajtáit, s rajzolja fel a rajzjelét! Hasonlítsa össze az ideális és a valóságos transzformátort! Ismertesse a transzformátorok veszteségeit, szórását, és hatásfokát! 28.B tétel Digitális alapáramkörök Logikai alapfogalmak Értelmezze a logikai függvények mintermes és maxtermes szabályos (kanonikus) alakjait! Mutassa be az algebrai és grafikus egyszerűsítés lépéseit! 28

29 29.A tétel Villamos gépek Egyen- és váltakozó áramú generátorok Ismertesse a forgó mágneses mező fogalmát és jellemzőit! Csoportosítsa a villamos forgógépeket és ismertesse jellemzőiket: a kommutátort, az armatúrát, a kapocsfeszültséget, a fordulatszámot és a nyomatékot! Ismertesse az egyenáramú, az egy- és háromfázisú váltakozó áramú generátorok felépítését, működését! 29.B tétel Digitális alapáramkörök Logikai alapáramkörök Ismertesse a kombinációs hálózatok jellemzőit! Ismertesse az alapfüggvényeket megvalósító TTL kapuáramkörök jellemzőit és kimeneti megoldásait! Rajzolja fel a logikai kapuk rajzjeleit! 29

30 30.A tétel Villamos gépek Egyen és váltakozó áramú motorok Ismertesse a forgó mágneses mező fogalmát és jellemzőit! Csoportosítsa a villamos forgógépeket és ismertesse jellemzőiket! Ismertesse az egyenáramú motorok felépítését és működését! Ismertesse a háromfázisú aszinkron motorok felépítését és működését! 30.B tétel Digitális alapáramkörök Logikai alapáramkörök Ismertesse a szekvenciális hálózatok jellemzőit! Mutassa be a tároló áramkörök alaptípusait: RS, JK, T, és a D tárolót! Rajzolja fel rajzjeleiket! Írja fel az egyes tároló típusok vezérlési táblázatait! 30
