1 Termékés árkatalógus Érvényes: április 1-jétől VELUX 53

2 2 VELUX

3 Tradíció és innováció Vezető márka A VELUX több mint 60 évvel ezelőtt elsőként kezdett tetőtéri ablakokat gyártani. Az azóta eltelt évek során gyűjtött tapasztalat, a folyamatos fejlesztés és tökéletesítés megbízható és világszerte elismert termékek előállítását tette lehetővé, melyek által a VELUX piacvezetővé és a világ legismertebb tetőtéri ablak beszállítójává vált. Teljes termékrendszer minden igényre A VELUX ma már a tetőtéri ablakokhoz kapcsolódó beépítőtermékeket, árnyékolókat, távműködtetőket is kínál, melyek mind műszaki, mind minőségi és esztétikai szempontból kiválóan lakható, biztonságos tetőterek kialakításához nyújtanak megoldásokat. A széles választék lehetővé teszi, hogy mindenki megtalálja a számára a leginkább megfelelő termékeket a legegyszerűbbektől a legkülönlegesebbekig. Folyamatos tökéletesítés Az esztétikus formavilág megteremtése és a minőségi szabványoknak való maximális megfelelés mellett a termékfejlesztés és a gyártás során a VELUX szem előtt tartja korunk legújabb követelményeit is, ezáltal növelve az ingatlan mindenkori értékét. Termékei minden szempontból eleget tesznek az energiatakarékossággal kapcsolatos elvárásoknak, kiemelt figyelmet fordítva a környezetvédelmi előírásokra és a minőségellenőrzésre is. Hosszú távú biztonság A VELUX-szal évtizedekre tervezhet, hiszen termékeit kiemelkedően hosszú élettartamra készíti. A vevőszolgálat és az országos szervizhálózat a vásárlás előtt és az ablakok 10 éves garanciaidején túl is bármikor a vásárlók rendelkezésére áll. Mindezek miatt az építőipari szakemberek tervezők, kivitelezők, ácsok és tetőfedők többsége szívesen javasolja és alkalmazza a VELUX termékeket. Tartalom 4 A legjobbat ajánljuk Önnek 6 VELUX rendszert mindenhová! 10 Javaslatok tetőformákhoz 12 Mekkora ablakot válasszon? 16 Milyen ablakot válasszon? 18 Milyen üvegezést válasszon? 20 Tetőtéri ablakok 38 Fénycsatornák 40 Milyen burkolókeretet válasszon? 42 Milyen beépítőterméket válasszon? 46 Árnyékolók 48 Távműködtetők 51 Garantáljuk a minőséget! VELUX 3

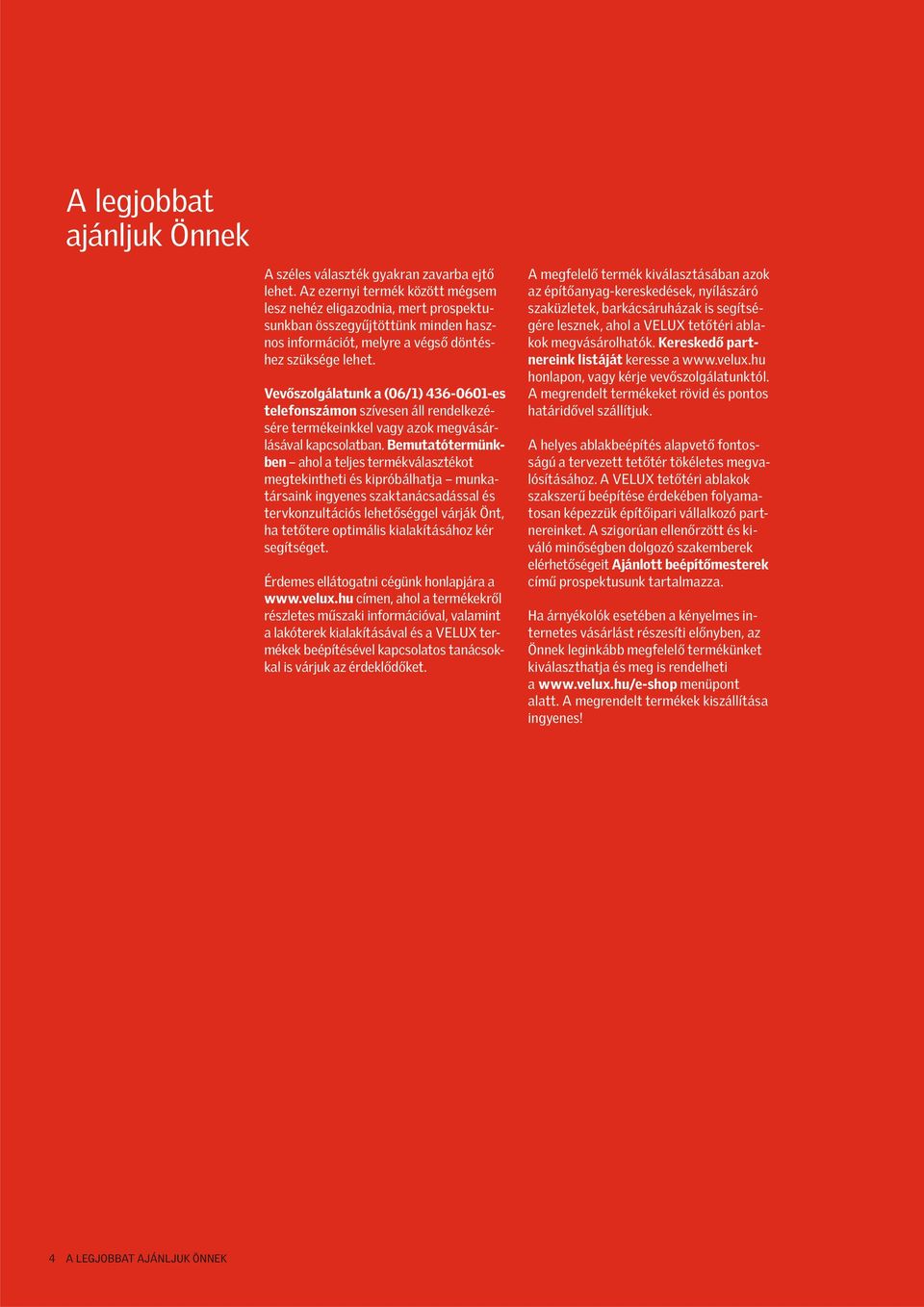

4 A legjobbat ajánljuk Önnek A széles választék gyakran zavarba ejtő lehet. Az ezernyi termék között mégsem lesz nehéz eligazodnia, mert prospektusunkban összegyűjtöttünk minden hasznos információt, melyre a végső döntéshez szüksége lehet. Vevőszolgálatunk a (06/1) es telefonszámon szívesen áll rendelkezésére termékeinkkel vagy azok megvásárlásával kapcsolatban. Bemutatótermünkben ahol a teljes termékválasztékot megtekintheti és kipróbálhatja munkatársaink ingyenes szaktanácsadással és tervkonzultációs lehetőséggel várják Önt, ha tetőtere optimális kialakításához kér segítséget. Érdemes ellátogatni cégünk honlapjára a címen, ahol a termékekről részletes műszaki információval, valamint a lakóterek kialakításával és a VELUX termékek beépítésével kapcsolatos tanácsokkal is várjuk az érdeklődőket. A megfelelő termék kiválasztásában azok az építőanyag-kereskedések, nyílászáró szaküzletek, barkácsáruházak is segítségére lesznek, ahol a VELUX tetőtéri ablakok megvásárolhatók. Kereskedő partnereink listáját keresse a honlapon, vagy kérje vevőszolgálatunktól. A megrendelt termékeket rövid és pontos határidővel szállítjuk. A helyes ablakbeépítés alapvető fontosságú a tervezett tetőtér tökéletes megvalósításához. A VELUX tetőtéri ablakok szakszerű beépítése érdekében folyamatosan képezzük építőipari vállalkozó partnereinket. A szigorúan ellenőrzött és kiváló minőségben dolgozó szakemberek elérhetőségeit Ajánlott beépítőmesterek című prospektusunk tartalmazza. Ha árnyékolók esetében a kényelmes internetes vásárlást részesíti előnyben, az Önnek leginkább megfelelő termékünket kiválaszthatja és meg is rendelheti a menüpont alatt. A megrendelt termékek kiszállítása ingyenes! 4 A LEGJOBBAT AJÁNLJUK ÖNNEK

5 A VELUX rendszer Energiatudatos világunkban fontos, hogy az ablak télen megfelelően szigeteljen, vagyis a meleg a tetőtérben maradjon. Nyáron pedig, amikor a nem kívánt felmelegedés ellen szeretne védekezni, egy jól kiválasztott tetőtéri ablakkal (és természetesen a szakma ajánlásai alapján szigetelt tetőszerkezettel) ezt is megteheti. A VELUX rendszer számos különböző elemből áll, amelyek mind hozzájárulnak ahhoz, hogy a végeredmény tökéletesen megfeleljen az Ön elvárásainak. A tetőtéri ablakok felelősek a természetes fényért, a friss levegőért és az akadálytalan kilátásért. A burkolókeretek biztosítják az ablakok vízzáró és biztonságos csatlakoztatását a tetőfedő anyaghoz. A beépítőtermékek tovább javítják az ablakok hőszigetelő tulajdonságait, és extra védelmet jelentenek az ablak környezetében a páralecsapódás ellen. Az árnyékolók és a redőnyök nem csak a hő és a természetes fény szabályozására adnak lehetőséget, hanem egyúttal hangulati elemek is. A tetőtéri életet teszik még kényelmesebbé a kézi és elektromos távműködtetők. Tetőtéri ablakok 10. oldal Burkolókeretek 40. oldal Hőszigetelő keret 42. oldal Alátétfólia 42. oldal Párazáró fólia 42. oldal Redőny 46. oldal Árnyékolók 46. oldal Távműködtetők 48. oldal VELUX 5

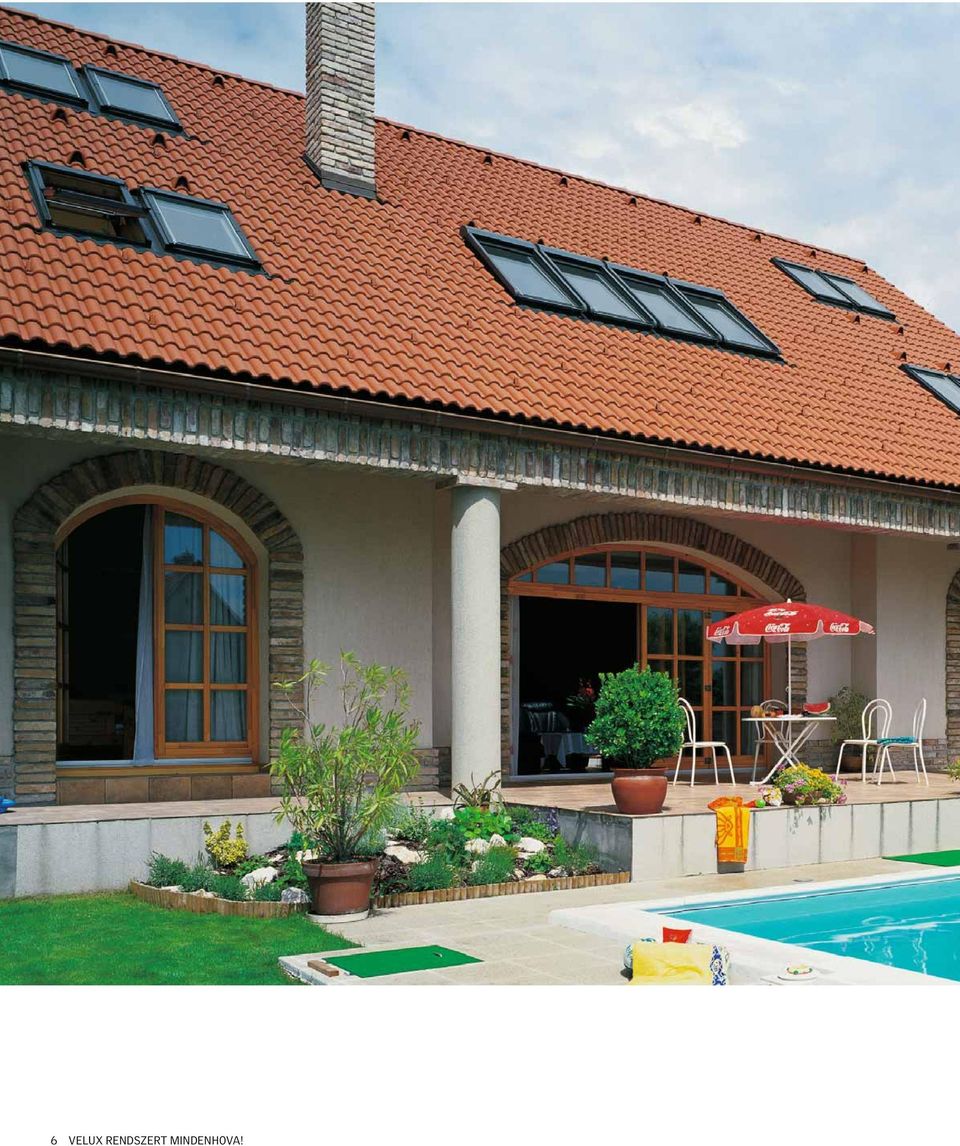

6 6 VELUX RENDSZERT MINDENHOVA!

7 VELUX rendszert mindenhova! Új magastetős házak építésekor általában nem kérdés, hogy a tetőteret érdemes-e lakhatóvá tenni. Általa értékes lakótér nyerhető, akár családi ház, akár többlakásos társasház épül. Ilyenkor kiváló megoldást jelentenek a VELUX tetőtéri ablakok. Beépíthetők egyenként vagy csoportosan, egymás mellé vagy fölé, szinte bárhová, ahol természetes fényre van szükség. A belső terek kiválóan megvilágíthatók felülvilágítóként beépített tetőtéri ablakokkal, melyek a szellőztetésben is fontos szerepet töltenek be. A VELUX tetőtéri ablakok nem csupán új épületekben állják meg a helyüket, de jó szolgálatot tehetnek utólagos tetőtér-beépítések alkalmával is, legyen az családi ház tetőtere a bővülő család számára vagy egy belvárosi bérház romos padlásán kialakítandó divatos tetőtéri otthon. A évvel ezelőtti tetőtér-beépítések során használt, mára már elavult tetőablakok napjainkban egyre több bosszúságot és egyre magasabb fűtésszámlákat okoznak tulajdonosaiknak. Számukra kedvező megoldás VELUX tetőtéri ablakokra cserélni őket. VELUX 7

8 8 VELUX RENDSZERT MINDENHOVA!

9 VELUX rendszert mindenhova! Manapság divatos nagy alapterületű, földszintes családi házat építeni, tetőtér nélkül. Hiába azonban a sok homlokzati ablak, a ház közepe mégsem lesz igazán világos. Ilyenkor is kiváló megoldást jelentenek a VELUX tetőtéri ablakok. Ha a külső falaktól távol eső terek fölé, a tetőfelületbe is kerülnek ablakok, akkor a fényviszonyok kiegyenlíthetők, és a nagyméretű helyiség hatékony szellőztetése is megoldódik. A legmélyebben fekvő területek és a közlekedők is fürödhetnek a fényben, ha a tetőtéri ablakokat a tetőgerinc mellé építik be. VELUX 9

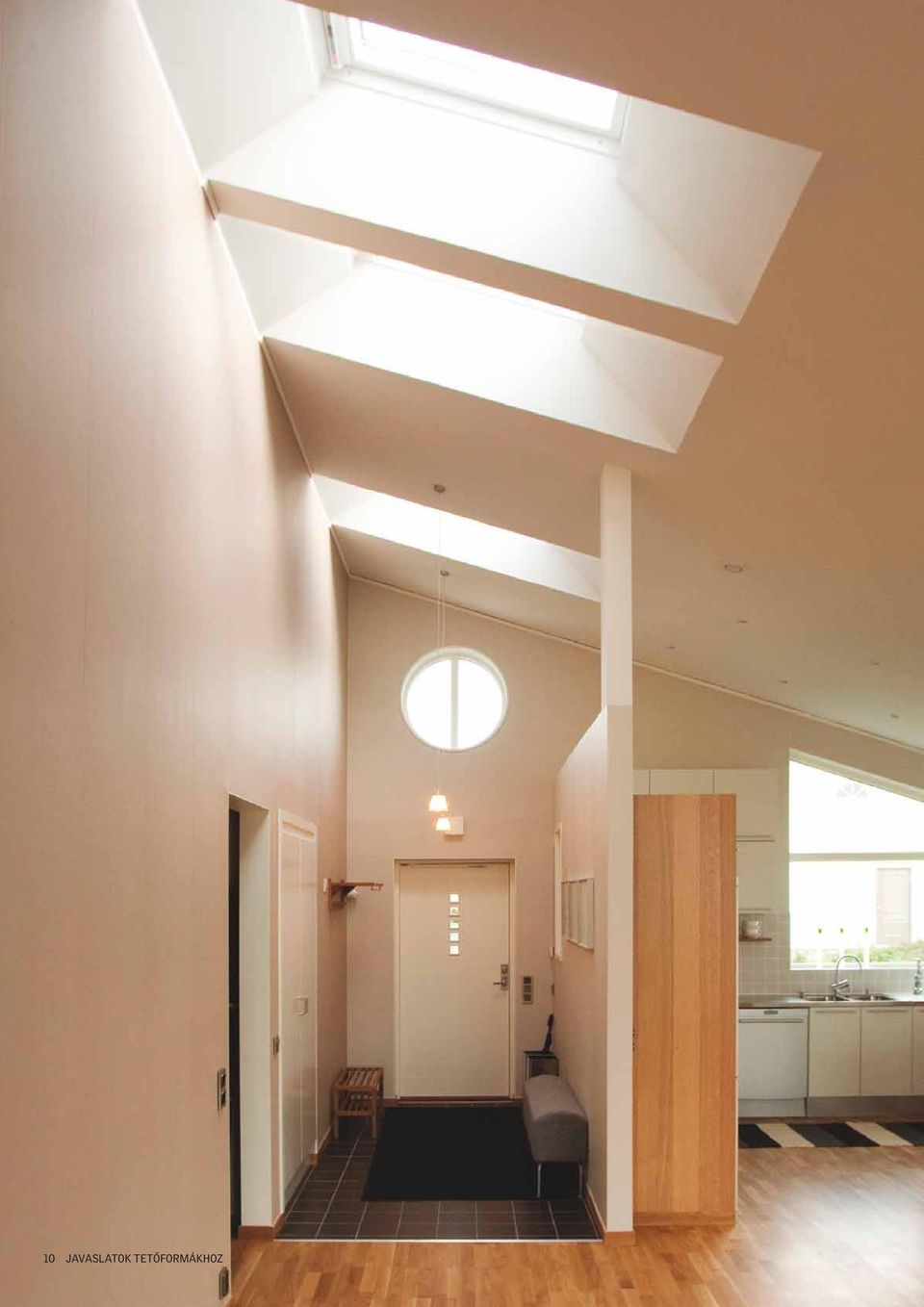

10 10 JAVASLATOK TETŐFORMÁKHOZ

11 Tetőtér térdfal nélkül Javasolt ablaktípusok: GZL GGL (+GIL) GGU (+GIU) GPL (+GIL) GPU (+GIU) GDL GGL INTEGRA GGU INTEGRA Tetőtér alacsony térdfallal Javasolt ablaktípusok: GZL GGL GGU GPL GPU GGL INTEGRA GGU INTEGRA Tetőteres épületek A tető alatt kialakított lakóterekbe leghatékonyabban tetőtéri ablakokon keresztül juttathatunk természetes fényt és friss levegőt. Az ablakok elhelyezését érdemes gondosan megtervezni, hogy kiegyenlített fényviszonyokat teremtsünk a belső térben. Az ablakméretet és a beépítési magasságot úgy érdemes meghatározni, hogy ülő helyzetben is kilásson a környezetre és az ablak működtetése is kényelmes legyen. Tetőtér magas térdfallal Javasolt ablaktípusok: GZL (+VFE) GZL B (+VFE) GGL (+VFE) GGU (+VIU) GPL (+VFE) GPU (+VIU) GGL INTEGRA GGU INTEGRA Tetőtér felülvilágítóval Javasolt ablaktípusok: GGL GGU GGL INTEGRA GGU INTEGRA Mediterrán ház felülvilágítóval Javasolt ablaktípusok: GGL GGU GGL INTEGRA GGU INTEGRA Mediterrán ház fénycsatornával Javasolt típusok: TWF TWR (+ZTR) TLF TLR (+ZTR) Lapostetős ház kiemeléssel Javasolt típusok: GGL + ECX GGU + ECX GGL INTEGRA + ECX GGU INTEGRA + ECX Tetőtér nélküli épületek A VELUX tetőtéri ablakok jó szolgálatot tehetnek tetőtér-beépítés nélküli épületekben is. Főként a kis tetőhajlásszögű (mediterrán jellegű) családi házakban gyakoriak az olyan nagy alapterületű helyiségek, amelyeket csak egyik oldalukról lehet megvilágítani homlokzati nyílászárókkal. Ilyen esetben felülvilágítóként elhelyezett tetőtéri ablakokkal a sötét térrészekre is juttathatunk a természetes fényből. Kis méretű belső helyiségek (pl. közlekedő, WC, fürdőszoba, gardrób) megvilágítását és szellőztetését is megoldja egy magasan elhelyezett ablak vagy egy fénycsatorna. A kiemeléshez szükséges termékek egy részét katalógusunk nem tartalmazza. Kérje vevőszolgálatunk segítségét a (06/1) es telefonszámon! VELUX 11

12 12 TETŐTÉRI ABLAKOK

13 Mekkora ablakot válasszon? Elegendő fény Ahhoz, hogy egy helyiségben jól érezzük magunkat, elengedhetetlen a megfelelő mennyiségű természetes fény. Magyarországon jogszabály írja elő a huzamosabb tartózkodásra szolgáló helyiségek minimális bevilágító felületének nagyságát, mely felülről jövő megvilágítás esetén a helyiség hasznos alapterületének legalább 10%-a kell, hogy legyen. Tájolás, optimális fényeloszlás A nappali fény eloszlását elsősorban a tetőtéri ablakok elhelyezkedése határozza meg. A tető különböző pontjain elhelyezett több kisebb ablak egyenletesebb megvilágítást biztosít, mint egyetlen nagy ablak. A helyiség megvilágításának tervezésekor az ablakok számán és méretén kívül vegye figyelembe azok elhelyezkedését is. Tetőhajlás A tető hajlásszöge nagymértékben befolyásolja az ablak optimális hosszúságát. Minél alacsonyabb a tető hajlásszöge, annál hosszabb ablakot érdemes választani. szarufa kiváltó Tetőszerkezet Ma a Magyarországon általánosan alkalmazott szarufatávolsághoz a 78 cm-es ablakszélesség illeszkedik leginkább. Amennyiben a szarufák közötti távolság és az ablak szélessége nem egyeztethető össze, az ablak körül a tetőszerkezet megváltoztatása szükséges. Ezek a változtatások kisebb-nagyobb ácsmunkával elvégezhetők. VELUX 13

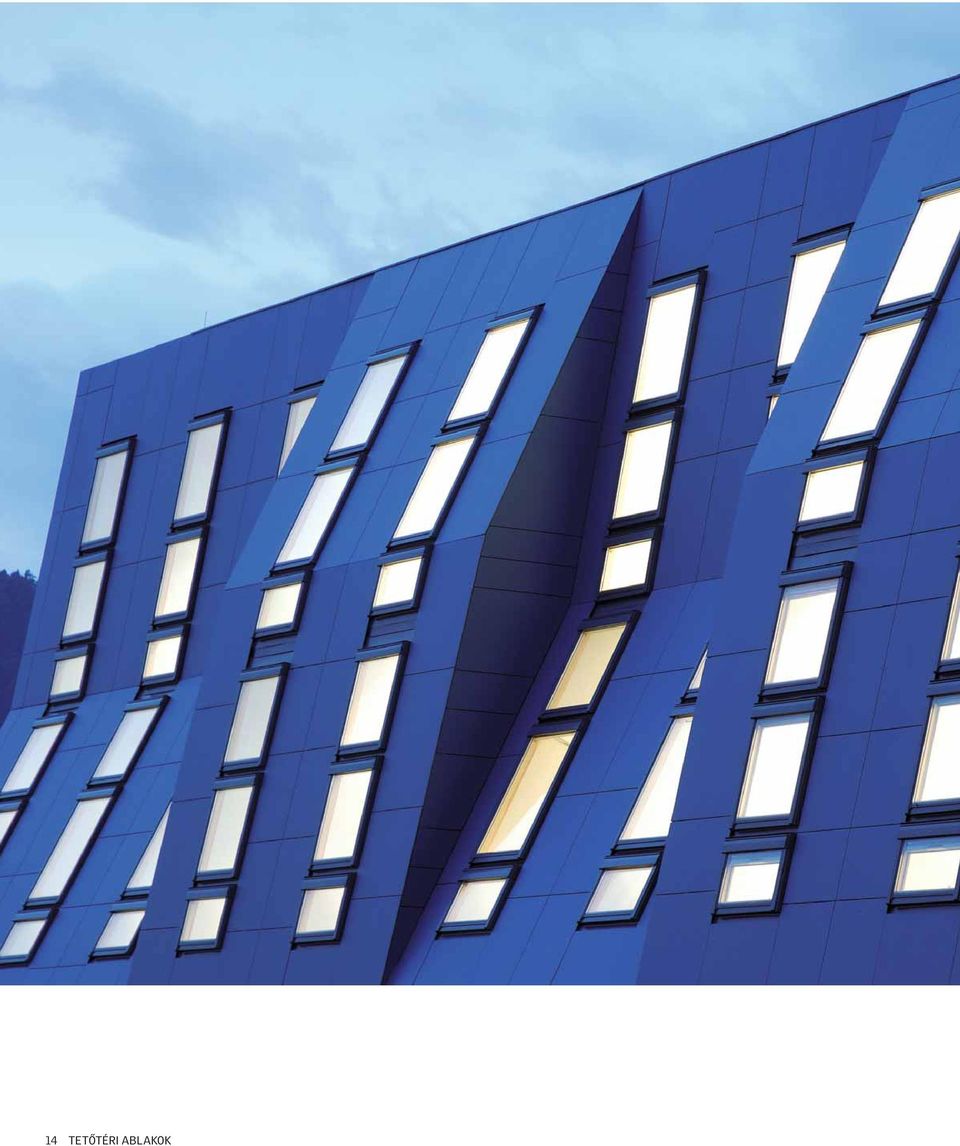

14 14 TETŐTÉRI ABLAKOK

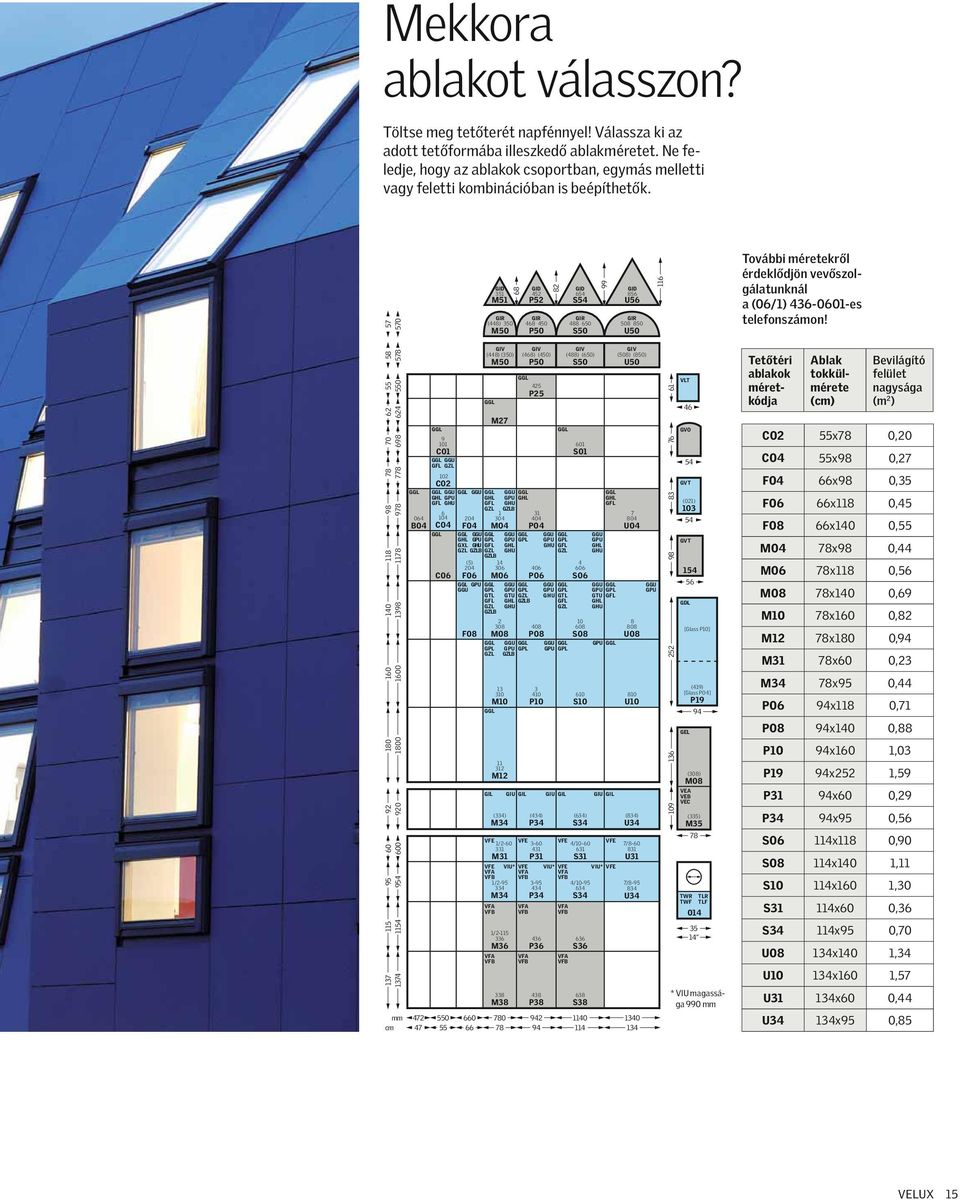

15 Mekkora ablakot válasszon? Töltse meg tetőterét napfénnyel! Válassza ki az adott tetőformába illeszkedő ablakméretet. Ne feledje, hogy az ablakok csoportban, egymás melletti vagy feletti kombinációban is beépíthetők GID 351 M51 GIR (448) 350 M50 68 GID 452 P52 GIR P50 82 GID 654 S54 GIR S50 99 GID 856 U56 GIR U További méretekről érdeklődjön vevőszolgálatunknál a (06/1) es telefonszámon! mm cm GGL M08 GGL GGU GPL GPU GZL GZLB GGL 425 P25 M27 GGL GGL C01 S01 GGL GGU GFL GZL 102 C02 GGL GGL GGU GGL GGU GGL GGU GGL GGL GHL GPU GHL GPU GHL GHL GFL GHU GFL GHU GFL GZL GZLB B04 C04 F04 M04 P04 GGL GGL GGU GGL GGU GGL GGU GGL GGU GHL GPU GPL GPU GPL GPU GPL GPU GXL GHU GFL GHL GHU GFL GHL GZL GZLB GZL GHU GZL GHU GZLB (5) C06 F06 M06 P06 S06 GGL GGU GPU GGL GGU GGL GGU GGL GGU GGL GPL GPU GPL GPU GPL GPU GPL GTL GTU GZL GHU GTL GTU GFL GFL GHL GZLB GFL GHL GZL GHU GZL GHU GZLB F GIV (448) (350) M M10 GGL M12 GIL (334) M34 VFE 1/ M31 VFE VIU* VFA VFB 1/ M34 VFA VFB 1/ M36 VFA VFB 338 M GIU GIL GIV (468) (450) P P08 S08 GGL GGU GGL GPU GGL GPL GPU GPL P10 (434) P34 GIU GIL VFE P31 VFE VIU* VFE VFA VFA VFB VFB P34 VFA VFB VFA VFB 436 P P S10 (634) S34 VFE 4/ S31 VFA VFB VFA VFB GIV (488) (650) S50 4/ S S S GIU GIL VFE VIU* VFE GIV (508) (850) U U U U10 (834) U34 7/ U31 7/ U GGU GPU VLT 46 GVO 54 GVT (021) GVT GDL [Glass P10] (419) [Glass P04] P19 94 GEL (308) M08 VEA VEB VEC (335) M35 78 TWR TWF TLR TLF * VIU magassága 990 mm Tetőtéri ablakok méretkódja Ablak tokkülmérete (cm) Bevilágító felület nagysága (m 2 ) C02 55x78 0,20 C04 55x98 0,27 F04 66x98 0,35 F06 66x118 0,45 F08 66x140 0,55 M04 78x98 0,44 M06 78x118 0,56 M08 78x140 0,69 M10 78x160 0,82 M12 78x180 0,94 M31 78x60 0,23 M34 78x95 0,44 P06 94x118 0,71 P08 94x140 0,88 P10 94x160 1,03 P19 94x252 1,59 P31 94x60 0,29 P34 94x95 0,56 S06 114x118 0,90 S08 114x140 1,11 S10 114x160 1,30 S31 114x60 0,36 S34 114x95 0,70 U08 134x140 1,34 U10 134x160 1,57 U31 134x60 0,44 U34 134x95 0,85 VELUX 15

16 16 TETŐTÉRI ABLAKOK

17 Milyen ablakot válasszon? Fa vagy műanyag? Természetes melegséget sugárzó, készre lakkozott fa ablakot válasszon vagy modern hatású, karbantartást nem igénylő poliuretán bevonatút? Mindkét ablaknak megvannak a maga előnyei, de végül mindig az Ön ízlése és igénye dönti el a kérdést. Bármelyiket választja, abban biztos lehet, hogy belső felülete esztétikus, az ablak ellenáll a vetemedésnek, és hosszú éveken át tökéletesen záródik. Kézi vagy elektromos? Minden VELUX ablak kézzel nyitható, a beépítési magasság függvényében. Ha a kényelem elsőrendű szempont az Ön számára, akkor az egyetlen gombnyomással irányítható, elektromos működtetésű INTEGRA ablakot ajánljuk. A kézzel el nem érhető magasságban beépített ablakokat kézi távnyitórúddal vagy elektromos távirányítóval nyithatja, ill. zárhatja. Zavartalan kilátás Az ablakok javasolt beépítési magassága lehetővé teszi a zavartalan kilátást. Optimális beépítési magasságról akkor beszélünk, ha az üveg alsó széle a padló szintjétől cm-re, az ablak felső kilincse pedig cm-re kerül, így akár ülő helyzetben is ki lehet látni az ablakon. Az alsó kilincses ablakokat sem érdemes 120 cm-nél magasabbra építeni a kifelé nyíló ablakszárny könnyű kezelhetősége érdekében. Szellőztetés A lakóterekben a jó közérzetet nagymértékben befolyásolja a levegő oxigén- és páratartalma. Minden VELUX tetőtéri ablak beépített szellőzőnyílással készül, mely az ablak csukott állapotában is biztosítja a megfelelő légáramlást (típustól és mérettől függően m 3 /h). Ily módon lehetővé válik, hogy bármilyen időjárási körülmények között friss levegő keringjen a tetőtérben. VELUX 17

18 Milyen üvegezést válasszon? Hőszigetelő üvegek Az épületek legnagyobb energiavesztesége a nyílászárókon keresztül történik, ezért fontos, hogy minden lehetőséget megragadjunk a hőveszteség csökkentésére. A különböző típusú hőszigetelő üvegek olyan technológiával készülnek, melyek csökkentik a hőveszteséget és a páralecsapódás veszélyét. A hőszigetelés mutatója az U érték. Minél kisebb ez az érték, annál jobb a hőszigetelő képesség. Fontos azonban, hogy ne csak az üvegezés, hanem az egész ablak U értékét figyeljük, mivel a meleg jelentős része az ablak szerkezetén keresztül távozik. Hangszigetelés A sok zaj kellemetlen, zavarja a pihenést, a nyugalmat. Ha különleges igénye van e tekintetben, érdemes magasabb léghanggátlású ablakot választani. Minél nagyobb az ablakok R értéke (léghanggátlás), annál jobb az ablak hangszigetelése és annál nagyobb a zajszűrő/zajcsökkentő képessége. Biztonsági üvegezés Az épületre vonatkozó előírások követése mellett hálószobára, irodára vagy gyerekszobára, ill. felülvilágítóként beépített ablakokba javasoljuk a biztonsági üvegezést, melynek darabjai törés esetén nem hullanak be a belső térbe! Standard (--54) Edzett (--59) Energiamegtakarítás és komfort Alacsonyabb fűtésszámla, egyenletesebb belső hőmérséklet. Hangszigetelés Kisebb zajterhelés, azaz kevesebb zaj hallatszik be az utcáról, kertből. Biztonsági (--73) Hőszigetelés Hangszigetelés Biztonság Védelem Betekintés elleni védelem Napvédelem Könnyen tisztuló bevonat Homályos üveg Mindenhová ajánlott, ahol fontos a betekintés elleni védelem. Homályos (--34) Hangszigetelő (--62) Napvédő (--76) Biztonság Esetleges a beltérben előidézett üvegtörés esetén nem engedi az üvegcserepeket a szobába potyogni. Védelem Extrán edzett külső üvegezés, melynek ellenálló képessége 6-8-szorosa az alap üvegnek. Ütésálló, ellenáll a legerősebb jégesőnek és hótehernek is. Napvédelem Meleg éghajlatú, déli fekvésű, ill. nagy üvegfelületekkel határolt helyiségekbe javasolt, hiszen erős napsütés esetén is kellemesebb belső hőmérsékletet biztosít. Könnyen tisztuló (easy-to-clean) bevonat Főként a magasan elhelyezett tetőtéri ablakok esetén lehet kiváló megoldás legújabb fejlesztésünk, az öntisztuló üvegezés. E különleges tulajdonságot a külső üvegfelületre felvitt, láthatatlan az emberi hajszálnál 3000-szer vékonyabb speciális bevonat biztosítja, melyet az ablakot érő természetes fény aktivál. Az üvegre rakódott szennyeződés fellazul, az esővíz ezután könnyedén lemossa. Az esőt és a párát a hagyományos üvegezésekkel ellentétben a bevonat nem cseppekben, hanem filmként teríti szét az üvegen. A víz így gyorsabban lefolyik, egyben lemosva a szennyeződéseket is, így az ablakok külső üvegfelületének tisztítása csak hoszszabb időközönként szükséges. 18 TETŐTÉRI ABLAKOK

19 --54 Standard üveg Energiamegtakarítás, kellemes belső hőmérséklet minden évszakban. U ablak U üveg R ablak 1,5 W/m 2 K 1,1 W/m 2 K 29 db --59 Edzett üveg Külső hatásokkal szembeni extra ellenállóképesség, hatékony energiamegtakarítás, alacsonyabb fűtésszámla és egyenletes belső hőmérséklet az év minden szakában. U ablak U üveg R ablak 1,4 W/m 2 K 1,0 W/m 2 K* 1,1 W/m 2 K 32 db --73 Biztonsági üveg Maximális biztonság, külső hatásokkal szembeni extra ellenálló képesség, fűtési költség megtakarítás, zajcsökkentés és könnyen tisztuló bevonat mindez egy termékben. Kimagasló ár-érték arány! U ablak U üveg R ablak 1,4 W/m 2 K 1,1 W/m 2 K 35 db További választható hőszigetelő üvegezések --34 Homályos üveg Útját állja a kíváncsi szemeknek, de a természetes fényt akadálytalanul a helyiségbe engedi. U ablak U üveg R ablak 1,4 W/m 2 K 1,1 W/m 2 K 32 db --62 Hangszigetelő üveg Hanggátlás és energiamegtakarítás a legmagasabb szinten. Nagyfokú biztonság és védelem a tetőtérben. U ablak U üveg R ablak 1,0 W/m 2 K 0,9 W/m 2 K 42 db --76 Napvédő üveg Magas fokú nyári napvédelem, kiváló hanggátlás, hővédelem és biztonság a tetőtérben. U ablak U üveg R ablak 1,4 W/m 2 K 1,1 W/m 2 K 35 db U ablak = MSZ EN ISO : 2006 szerint U üveg = MSZ EN 673:1999 szerint *U üveg = MSZ EN 674:1999 szerint R ablak = MSZ EN ISO 717-1:2000 szerint A legjobbat akarjuk Önnek! Javasoljuk a biztonsági üvegezésű ablakok megvásárlását! Gyerekszobába, hálószobába és felülvilágítóként bármely helyiségbe ideális. Más üvegzési lehetőségekről érdeklődjön vevőszolgálatunknál a (06/1) es telefonszámon! VELUX 19

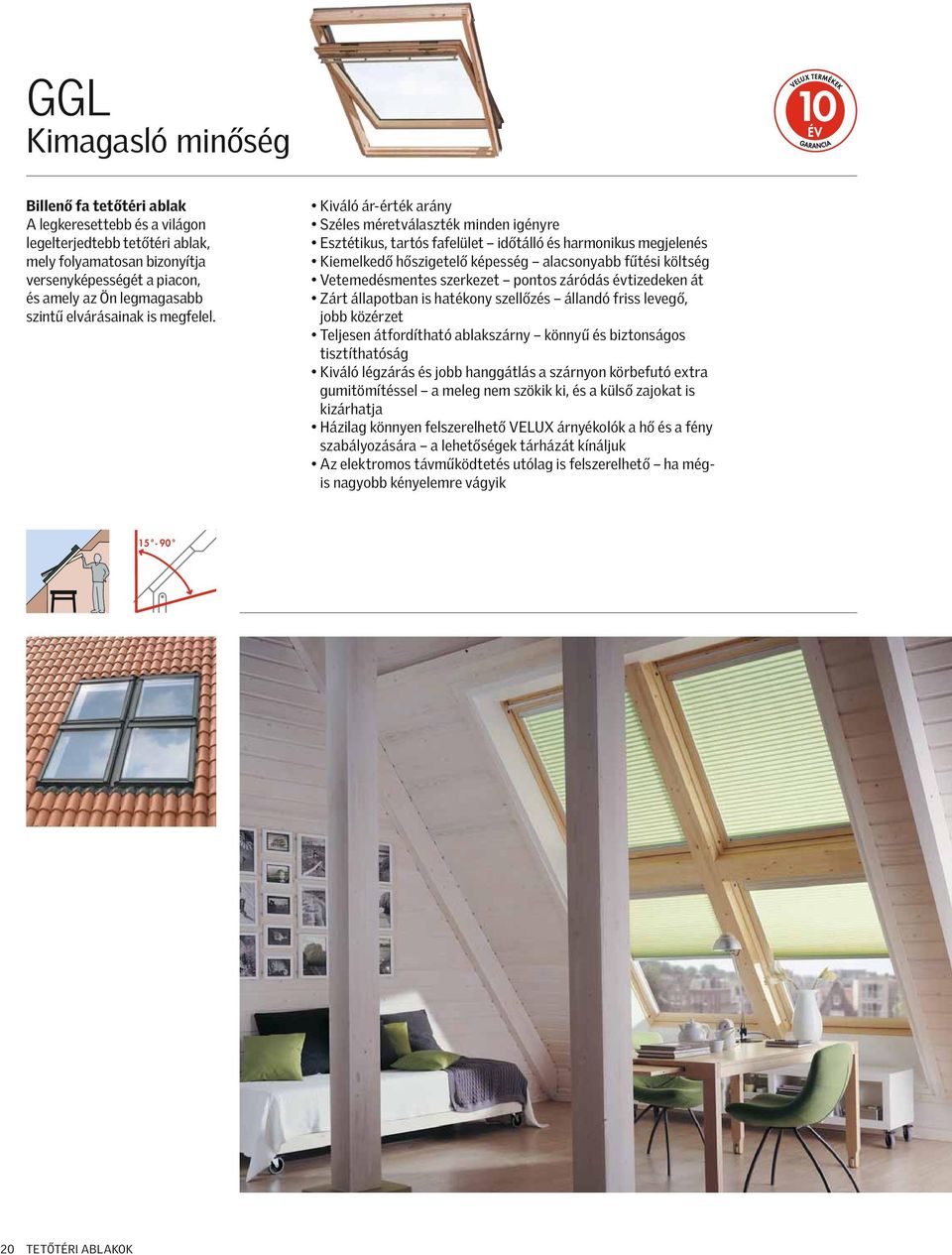

20 GGL Kimagasló minőség Billenő fa tetőtéri ablak A legkeresettebb és a világon legelterjedtebb tetőtéri ablak, mely folyamatosan bizonyítja versenyképességét a piacon, és amely az Ön legmagasabb szintű elvárásainak is megfelel. Kiváló ár-érték arány Széles méretválaszték minden igényre Esztétikus, tartós fafelület időtálló és harmonikus megjelenés Kiemelkedő hőszigetelő képesség alacsonyabb fűtési költség Vetemedésmentes szerkezet pontos záródás évtizedeken át Zárt állapotban is hatékony szellőzés állandó friss levegő, jobb közérzet Teljesen átfordítható ablakszárny könnyű és biztonságos tisztíthatóság Kiváló légzárás és jobb hanggátlás a szárnyon körbefutó extra gumitömítéssel a meleg nem szökik ki, és a külső zajokat is kizárhatja Házilag könnyen felszerelhető VELUX árnyékolók a hő és a fény szabályozására a lehetőségek tárházát kínáljuk Az elektromos távműködtetés utólag is felszerelhető ha mégis nagyobb kényelemre vágyik TETŐTÉRI ABLAKOK

21 Ajánlott fogyasztói árak Típus Méretek, cm 55 x 78 C02 55 x 98 C04 66 x 98 F04 66 x 118 F06 66 x 140 F08 78 x 98 M04 78 x 118 M06 78 x 140 M08 78 x 160 M10 78 x 180 M12 94 x 118 P06 94 x 140 P08 94 x 160 P x 118 S x 140 S x 160 S x 140 U x 160 U10 GGL 3059 GGL 3073 edzett üvegezés biztonsági üvegezés = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Beépítéshez szükséges termékek 40 burkolókeret javasolt termékek 42 párazáró fólia 42 alátétfólia 42 hőszigetelő keret 46 árnyékolók 46 redőny 48 távműködtetők További választható üvegezések hangszigetelő üveg napvédő üveg Részletek a oldalon Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 3 munkanap. A szállítási határidő 10 munkanap. A szállítási határidő 20 munkanap. Ez a típus réz és cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! További választható külső borítások Vörösréz Távműködtetés 48 kézi elektromos utólag szerelve Árnyékolók 46 redőny külső hővédő roló belső árnyékolók szúnyogháló Cink kézi elektromos napelemes VELUX 21

22 GZL és GZL B Megbízható minőség Billenő fa tetőtéri ablak Igényeinek megfelelően választhat alsó vagy felső kilincses változatból. Esztétikus, tartós fafelület időtálló és harmonikus megjelenés A GZL 9, a GZL B 6 méretben kapható, lefedve a leggyakoribb igényeket Jó hőszigetelő képesség a fűtési energia megtakarítása érdekében Vetemedésmentes szerkezet tökéletes záródás hosszú éveken keresztül Zárt állapotban is hatékony szellőzés állandó friss levegő, jobb közérzet Teljesen átfordítható ablakszárny könnyű és biztonságos tisztíthatóság Könnyű működtetés magas térdfal esetén is (GZL B) Házilag könnyen felszerelhető VELUX árnyékolók a hő és a fény szabályozására a lehetőségek tárházát kínáljuk TETŐTÉRI ABLAKOK

23 Ajánlott fogyasztói árak Típus Méretek, cm 55 x 78 C02 66 x 118 F06 78 x 98 M04 78 x 118 M06 78 x 140 M08 78 x 160 M10 94 x 140 P x 118 S x 140 S08 GZL 1054 standard üvegezés GZL 1054B standard üvegezés = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Beépítéshez szükséges termékek 40 burkolókeret javasolt termékek 42 párazáró fólia 42 alátétfólia 42 hőszigetelő keret 46 árnyékolók 46 redőny 48 távműködtetők További választható üvegezések Ehhez a típushoz másfajta üvegezés nem választható. Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 3 munkanap. Távműködtetés 48 kézi elektromos További választható külső borítások Ehhez a típushoz másfajta külső borítás nem választható. Árnyékolók 46 redőny külső hővédő roló belső árnyékolók szúnyogháló kézi elektromos napelemes VELUX 23

24 GGU Az örök minőség Billenő poliuretán tetőtéri ablak A világon egyedülálló technológiával készül. Belül vetemedésmentes fa, kívül időtlen élettartamú műanyag. Optimális megoldás magas páratartalmú helyiségekben ellenálló felülete miatt. Karcmentes műanyag felület karbantartást nem igényel Széles méretválaszték minden igényre Kiemelkedő hőszigetelő képesség alacsonyabb fűtési költség Vetemedésmentes szerkezet pontos záródás évtizedeken át Zárt állapotban is hatékony szellőzés állandó friss levegő, jobb közérzet Teljesen átfordítható ablakszárny könnyű és biztonságos tisztíthatóság Házilag könnyen felszerelhető VELUX árnyékolók a hő és a fény szabályozására a lehetőségek tárházát kínáljuk Az elektromos távműködtetés utólag is felszerelhető ha mégis nagyobb kényelemre vágyik A hagyományos műanyag ablakokkal ellentétben, a VELUX poliuretán bevonatú ablakának tokja és szárnya rétegelt lemezből préselt fa, melyet egybeöntött, hegesztésmentes poliuretán bevonat fed. Egyesítve a fa és műanyag ablakok előnyeit, a famag biztosítja a vetemedésmentes, masszív szerkezetet, a poliuretán bevonat pedig, az évtizedekig tartó időtállóságot. 24 TETŐTÉRI ABLAKOK

25 ÚJ Ajánlott fogyasztói árak Típus Méretek, cm 55 x 78 C02 55 x 98 C04 66 x 98 F04 66 x 118 F06 66 x 140 F08 78 x 98 M04 78 x 118 M06 78 x 140 M08 78 x 160 M10 94 x 118 P06 94 x 140 P08 94 x 160 P x 118 S x 140 S x 140 U08 GGU 0059 GGU 0073 edzett üvegezés biztonsági üvegezés = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Beépítéshez szükséges termékek 40 burkolókeret javasolt termékek 42 párazáró fólia 42 alátétfólia 42 hőszigetelő keret 46 árnyékolók 46 redőny 48 távműködtetők További választható üvegezések homályos üveg Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 3 munkanap. A szállítási határidő 10 munkanap. Ez a típus réz és cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! napvédő üveg Részletek a oldalon További választható külső borítások Vörösréz Távműködtetés 48 kézi elektromos utólag szerelve Árnyékolók 46 redőny külső hővédő roló belső árnyékolók szúnyogháló Cink kézi elektromos napelemes VELUX 25

26 ÚJ INTEGRA Az intelligens ablak Elektromosan működtetett billenő fa, ill. poliuretán tetőtéri ablak Teljeskörű kényelemre vágyik? Az ideális választás az Integra. Innovatív és jövőbe mutató termék, a legkorszerűbb technológiát foglalja magában. Felülvilágítóként is tökéletes megoldás a napfényes otthon érdekében, akár mediterrán típusú házaknál is Kényelmes, mert az ablakok és az árnyékolók működése előre programozható, és akár több ablak is működtethető ugyanazzal a távirányítóval. Igény szerinti programozási lehetőség egyénileg akár a család minden tagja számára. A kellemesebb belső klíma kialakításában nagy segítséget jelent, hogy a szellőztetés akár naponta többször is előre programozható. Hatékony szellőzés biztosítható, mert a motor 20 cm-re nyitja az ablakszárnyat. Váratlan zápor esetén is biztonságos, mert az esőérzékelő ilyenkor bezárja az ablakot, miközben a szellőzőnyíláson át továbbra is friss levegő áramlik a lakótérbe. Ha az ablakok fölé világítóberendezést épít /szerel, a távirányítóval azt is működtetheti. Az ablak az io-homecontrol épületirányítási rendszerhez azonnal csatlakoztatható. A távirányítóról az összes beprogramozott ablak állapota ellenőrizhető. A távirányító a megszokott módon vagy a falra felszerelve is használható. Gyorsan az elektromos hálózatra csatlakoztatható, mert a működéshez szükséges valamennyi kiegészítőt tartalmazza. Elektromos VELUX árnyékolók egyszerűen felszerelhetők, a távműködtető rendszerhez csatlakoztathatók, és az ablak távirányítójával működtethetők. A könnyen tisztuló bevonat miatt a külső üvegfelület tisztítása ritkábban szükséges. Maximális biztonságot nyújt üvegtörés esetén is a rétegragasztott belső üvegfelület. A GGL, ill. a GGU típusú ablakok valamennyi tulajdonságával rendelkezik (anyag, felületkezelés, záródás, üvegezés, tisztíthatóság). Az ablakok kézzel is működtethetők. Az elektromos kiegészítőkre 3 év garancia érvényes. 26 TETŐTÉRI ABLAKOK

27 Ajánlott fogyasztói árak Típus Méretek, cm 55 x 78 C02 55 x 98 C04 66 x 98 F04 66 x 118 F06 78 x 98 M04 78 x 118 M06 78 x 140 M08 78 x 160 M10 94 x 118 P06 94 x 140 P08 94 x 160 P x 118 S x 140 S x 160 S x 140 U x 160 U10 GGL 3073 GGU 0073 INTEGRA INTEGRA biztonsági üvegezés biztonsági üvegezés = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak 6 funkció egyetlen távirányítóval Programozható szellőztetés Esőérzékelő Egyéni előbeállítások Redőny és belső árnyékolók Beépített világítás (külön megvásárolható) Állapotkijelző (További információ a 48. oldalon.) Beépítéshez szükséges termékek 40 burkolókeret javasolt termékek 42 párazáró fólia 42 alátétfólia 42 hőszigetelő keret 46 árnyékolók 46 redőny 48 elektromos kiegészítők További választható üvegezések napvédő üveg Részletek a oldalon Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 10 munkanap. Ez a típus réz és cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! További választható külső borítások Vörösréz Távműködtetés 48 kézi nem javasoljuk Árnyékolók 46 redőny csak elektromos külső hővédő roló csak elektromos belső árnyékolók szúnyogháló Cink kézi nem javasoljuk elektromos napelemes VELUX 27

28 GPL és GPU A panorámaablak Felnyíló-billenő fa, ill. poliuretán tetőtéri ablak Tökéletes kilátást biztosít, ezért elsősorban olyan lakóhelyiségekbe ajánljuk, ahol a kilátás élményének kiemelkedő jelentősége van Akadálytalan kilátás a felső és középső tengely mentén nyíló szárnynak köszönhetően A GPL 10, a GPU 12 méretben kapható, lefedve a leggyakoribb igényeket Esztétikus, tartós fafelület időtálló és harmonikus megjelenés (GPL) Karcmentes műanyag felület karbantartást nem igényel (GPU) Vetemedésmentes szerkezet tökéletes záródás hosszú éveken keresztül Teljesen átfordítható ablakszárny könnyű és biztonságos tisztíthatóság Zárt állapotban is hatékony szellőzés állandó friss levegő, jobb közérzet Kiemelkedő hőszigetelő képesség a fűtési energia megtakarítása érdekében Kiváló légzárás és jobb hanggátlás a szárnyon körbefutó extra gumitömítéssel a meleg nem szökik ki, és a külső zajokat is kizárhatja (GPL) Speciális rugók beszerelése esetén os hajlásszögű tetőbe is beépíthető 28 TETŐTÉRI ABLAKOK

29 ÚJ ÚJ Ajánlott fogyasztói árak Típus Méretek, cm 55 x 98 C04 66 x 118 F06 66 x 140 F08 78 x 98 M04 78 x 118 M06 78 x 140 M08 78 x 160 M10 94 x 118 P06 94 x 140 P08 94 x 160 P x 118 S x 140 S x 160 S x 140 U08 GPL 3059 GPL 3073 GPU 0059 GPU 0073 edzett üvegezés biztonsági üvegezés edzett üvegezés biztonsági üvegezés = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Beépítéshez szükséges termékek 40 burkolókeret javasolt termékek 42 párazáró fólia 42 alátétfólia 42 hőszigetelő keret 46 árnyékolók 46 redőny 48 távműködtetők További választható üvegezések homályos üveg (csak GPU esetén) Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 3 munkanap. A szállítási határidő 10 munkanap. Ez a típus réz és cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! napvédő üveg Részletek a oldalon További választható külső borítások Vörösréz Távműködtetés 48 kézi elektromos nem javasoljuk Árnyékolók 46 redőny külső hővédő roló belső árnyékolók szúnyogháló Cink kézi elektromos napelemes VELUX 29

30 VFE és VIU Térdfalablak a jobb kilátásért Térdfalba építhető fa, ill. poliuretán ablak A lakókörnyezet látványának zavartalan élvezetét kínálja a térdfalba beépített kiegészítő ablak, mellyel a tetőtéri ablakok lefelé bővíthetőek. Nappaliba, étkezőbe, hálószobába ajánljuk. Önmagában nem építhető be! 55 Akadálytalan kilátás és kimagaslóan esztétikus megjelenés a két közvetlenül egymás alá épített ablak-megoldásnak köszönhetően 78/94/114/134 cm széles tetőtéri ablakokkal építhető össze, a VFE 8, a VIU 3 méretben kapható Esztétikus, tartós fafelület időtálló és harmonikus megjelenés (VFE) Karcmentes műanyag felület karbantartást nem igényel (VIU) Vetemedésmentes szerkezet pontos záródás évtizedeken át Kiemelkedő hőszigetelő képesség alacsonyabb fűtési költség Kiváló légzárás és jobb hanggátlás a szárnyon körbefutó extra gumitömítéssel a meleg nem szökik ki, és a külső zajokat is kizárhatja (VFE) Fix, nem nyitható ablakszárny (VIU) Hatékony szellőzés állandó friss levegő, jobb közérzet (VFE) A lakótérbe benyitható ablakszárny könnyű kezelhetőség és tisztíthatóság (VFE) A VIU típusú fix térdfalablak júniusától vásárolható meg TETŐTÉRI ABLAKOK

31 Ajánlott fogyasztói árak Típus Méretek, cm 78 x 60 M31 78 x 95 M34 94 x 60 P31 94 x 95 P x 60 S x 95 S x 60 U x 95 U34 VFE 3073 biztonsági üvegezés Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. ÚJ VIU 0073* biztonsági üvegezés = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak * VIU magassága 99 cm Beépítéshez szükséges termékek 40 burkolókeret javasolt termékek 42 párazáró fólia 42 alátétfólia 42 hőszigetelő keret 46 árnyékolók További választható üvegezések Ehhez a típushoz másfajta üvegezés nem választható. A szállítási határidő 10 munkanap. Ez a típus réz és cink külső takarólemez-borítással is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! A fenti ártáblázat kizárólag a térdfalablakok árát mutatja. Mivel a térdfalablakok önmagukban nem építhetők be, kérjük, válasszon tetőtéri ablakot a oldalon található típusok közül és hozzá megfelelő burkolókeretet a 40. oldalról. További választható külső borítások Vörösréz Távműködtetés nem lehetséges Árnyékolók 46 redőny külső hővédő roló belső árnyékolók szúnyogháló Cink kézi elektromos napelemes VELUX 31

32 GDL CABRIO A világon egyedülálló tetőerkély Fa tetőerkély A luxus érzetét kelti az akadálytalanul beáramló fény, a padlótól a mennyezetig terjedő kilátás és utolérhetetlen hangulatot kölcsönöz a tetőtérnek a világon egyedülálló műszaki megoldású és megjelenésű tetőerkély. Elsősorban nappaliba és hálószobába ajánljuk. Kizárólag térdfal nélküli tetőterekben építhető be! Luxus hangulat a tetőtérben Egy mozdulattal erkéllyé nyitható Esztétikus, tartós fafelület időtálló és harmonikus megjelenés Kiemelkedő hőszigetelő képesség alacsonyabb fűtési költségek Vetemedésmentes szerkezet pontos záródás évtizedeken át Zárt állapotban is hatékony szellőzés állandó friss levegő, jobb közérzet Kiváló légzárás és jobb hanggátlás a szárnyon körbefutó extra gumitömítéssel a meleg nem szökik ki, és a külső zajokat is kizárhatja 94x252 cm-es méretben kapható TETŐTÉRI ABLAKOK

33 Ajánlott fogyasztói árak Típus Felső elem: Alsó elem: Méretek, cm 94 x 252 P19 GDL edzett üvegezés* (--59) biztonsági üvegezés* (--73) GDL biztonsági üvegezés* (--73) biztonsági üvegezés* (--73) Beépítéshez szükséges termékek 40 burkolókeret javasolt termékek 42 párazáró fólia 42 alátétfólia 42 hőszigetelő keret 46 árnyékolók = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 10 munkanap. Ez a típus réz és cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! * U ablak = 1,5 W/m 2 K További választható üvegezések Ehhez a típushoz másfajta üvegezés nem választható. További választható külső borítások Vörösréz Távműködtetés nem lehetséges Árnyékolók 46 redőny külső hővédő roló belső árnyékolók szúnyogháló Cink kézi elektromos napelemes VELUX 33

34 GIL és GIU Fix ablak a jobb kilátásért Fix fa, ill.poliuretán tetőtéri ablak Fix tetőtéri ablak, mely a tető síkjába beépített tetőtéri ablakok lefelé bővítéseként kiváló megoldás nappaliba, étkezőbe és hálószobákba. Önmagában nem építhető be! Akadálytalan kilátás és kimagaslóan esztétikus megjelenés a két közvetlenül egymás alá épített ablak-megoldásnak köszönhetően 78/94/114/134 cm széles tetőtéri ablakok alá építhető be, 4 méretben kapható Esztétikus, tartós fafelület időtálló és harmonikus megjelenés (GIL) Karcmentes műanyag felület karbantartást nem igényel (GIU) Vetemedésmentes szerkezet pontos záródás évtizedeken át Kiemelkedő hőszigetelő képesség alacsonyabb fűtési költségek GPL és GIL ablakkombináció GDL CABRIO-val összeépítve modern hatást nyújt otthonának A fix ablakok GZL típusú ablakkal nem összeépíthetők TETŐTÉRI ABLAKOK

35 Ajánlott fogyasztói árak Típus Méretek, cm 78 x 92 M34 94 x 92 P x 92 S x 92 U34 GIL 3073 GIU 0073 biztonsági üvegezés biztonsági üvegezés Beépítéshez szükséges termékek 40 burkolókeret javasolt termékek 42 párazáró fólia 42 alátétfólia 42 hőszigetelő keret 46 árnyékolók 46 redőny = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 10 munkanap. Ez a típus réz és cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! A fenti ártáblázat kizárólag a fix ablakok árát mutatja. Mivel a fix ablakok önmagukban nem építhetők be, kérjük, válasszon tetőtéri ablakot a oldalon található típusok közül és hozzá megfelelő burkolókeretet a 40. oldalról. További választható üvegezések homályos üveg (csak GIU esetén) További választható külső borítások Vörösréz Távműködtetés nem lehetséges Árnyékolók 46 redőny külső hővédő roló belső árnyékolók szúnyogháló Cink kézi elektromos napelemes VELUX 35

36 GXL Tetőkijárat fűtött tetőterekbe Olyan lakott tetőterekbe ajánljuk, ahonnan a tetőre való kijutás más módon nem oldható meg. Más 118 cm hosszú tokkülméretű ablakok mellé is beépíthető (kivéve GZL típus). 1 méretben (66 x 118 cm) kapható. A szárny oldalra nyitható, tetszés szerint jobbra vagy balra. Hatékony szellőzés az ablak zárt állapotában is a szellőzőnyílás segítségével. Kiemelkedő hőszigetelő hatás a választható üvegezésnek és az ütközéssel záródó ablakszerkezetnek köszönhetően. Házilag könnyen felszerelhető VELUX árnyékolók. U ablak = 1,4 W/m 2 K Beépítéshez szükséges termékek 40 burkolókeret javasolt termékek 42 párazáró fólia 42 alátétfólia 42 hőszigetelő keret 46 árnyékolók GVT és VLT Tetőkibúvók lakatlan padlásokra GVT VLT GVT Lakótérbe nem, csak használaton kívüli, hőszigetelt helyiségekbe ajánljuk. Az ablak burkolókerettel egybeépítve készül, maximum 60 mm profilmagasságú tetőfedő anyagokhoz. (Síklemezfedés esetén nem használható!) A tok anyaga fekete poliuretán, az ablakszárnyé feketére galvanizált alumínium. A szárny oldalra nyitható, tetszés szerint jobbra vagy balra, és három állásban rögzíthető. Egy biztonsági kar automatikusan rögzíti az ablakszárnyat 90 -os nyitáskor, megkönnyítve a menekülést esetleges vészhelyzetben. Az ablakot a kioldó gomb megnyomásával lehet becsukni. Hőszigetelő üvegezéssel szállítjuk. VLT Hőszigetelés nélküli padlásokra ajánljuk. Az ablak burkolókerettel egybeépítve készül, maximum 60 mm profilmagasságú tetőfedő anyagokhoz. (Síklemezfedés esetén nem használható!) A tok fekete poliuretánból készül, az ablakszárny feketére galvanizált alumíniumból. A szárny 180 -ig felfelé nyitható, és közben három szellőztető állásban rögzíthető. Hőszigetelő üvegezéssel szállítjuk. U ablak = 5,1 W/m 2 K U ablak = 4,3 W/m 2 K Ajánlott fogyasztói árak Típus Üvegezés Méretek, cm 66 x 118 F06 46 x x GXL 3059 GXL 3073 GVT VLT edzett biztonsági hőszigetelő hőszigetelő Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 10 munkanap. A szállítási határidő 3 munkanap. = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak 36 TETŐTÉRI ABLAKOK

37 Füstelvezető rendszer Többszintes, soklakásos épületek esetén a lakások általában csak zárt lépcsőházon keresztül közelíthetők meg. Ilyen épületekben gondoskodni kell az esetleges tűz során keletkező hő és füst legfelső szinten keresztül történő eltávolításáról. A VELUX hő- és füstelvezető rendszer lépcsőházak és a hozzájuk kapcsolódó terek automatikus hő- és füstelvezetését biztosítja, és lehetővé teszi a napi természetes szellőztetést is. A rendszer rendelkezik a Tűzoltóság hatósági engedélyével. A rendszer alapelemei: 1 db GGL vagy GGU típusú motoros működtetésű tetőtéri ablak (1), 1 db füstérzékelő (3), 1 db tűzjelző (4) és 1 db irányítóegység (2). A rendszerhez további füstérzékelők (3), tűzjelzők (4), falikapcsolók (5) és esőérzékelők (6) csatlakoztathatók. Javasoljuk, hogy vásárlás előtt mindenképpen kérje vevőszolgálatunk (06/1) es telefonszámon vagy más szakértők segítségét! Szellőzőfelület (m 2 ) 0,63 0,76 0,91 1,14 1,39 1,10 1,62 Ajánlott fogyasztói árak Típus Működtetés Méretek, cm 78 x 98 M04 78 x 118 M06 78 x 140 M x 118 S x 140 S x 98 U x 140 U08 Füstelvezető rendszer Alapcsomag Kiegészítő termékek GGL GGU KFX 100 KFK 100 KFK 200 KFA 100 KLA 100 GGL tetőtéri ablak beépített motorral GGU tetőtéri ablak beépített motorral Vezérlő berendezés Kézi jeladó betörhető üveggel Kézi vezérlő kapcsoló Optikai füstérzékelő Esőérzékelő füstelvezető rendszerhez Beépítéshez szükséges termékek 40 burkolókeret javasolt termékek 42 párazáró fólia 42 alátétfólia 42 hőszigetelő keret = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak A szállítási határidő 10 munkanap. A szállítási határidő 15 munkanap. Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. Az elektromos kiegészítőkre 3 év garancia érvényes. VELUX 37

38 Fénycsatornák Minden, a ház belsejében fekvő helyiségbe ajánljuk, mely a tetővel közvetlenül nem határos tetőteres és egyszintes ház esetén is. Ilyen helyiség például a fürdőszoba, az előszoba, a gardrób, a háztartási helyiség vagy a lépcsőház, ahol a természetes megvilágítás napközben kívánatos lehet. Konyhába, hálószobába és nappaliba továbbra is a VELUX tetőtéri ablakok alkalmazását javasoljuk. Természetes fényt visz a lakás zárt, sötét helyiségeibe is, ahol mesterséges fényt használunk és csak akkor jut be a napfény, ha az ajtajuk nyitva van Harmonikusan illeszkedik a tetőbe, mert megjelenése a tetőtéri ablakokéhoz hasonló A diszkréten a mennyezetbe simuló, fényt áteresztő búra akril üvegezésű, melyen keresztül kellemes fény árad A tetőt a mennyezettel összekötő cső minimális helyet vesz el a padlástérből Egyszerűen és gyorsan beépíthető, a fénycsatornát burkolókerettel egybeépítve szállítjuk A fénycsatorna utólagos beépítése minimális kellemetlenséggel jár Napközben nincs szükség elektromos fényforrásra, így energiát takaríthat meg A fénycsatorna elemei: Bevilágító fix tetősíkablak A tok anyaga profilos tetőfedő anyag esetén alkalmazható TWF és TWR esetén fekete poliuretán, míg a sík tetőfedő anyagokhoz illeszkedő TLF és TLR esetén lakkozott alumínium. Az ablakszárny festett műanyagból készül, 4 mm vastag edzett üveggel, könnyen tisztuló (easy-to-clean) bevonattal Burkolókerettel egybeépítve szállítjuk Mennyezetbe szerelhető világítóegység Kétrétegű, akril hőszigetelő búra Fehér színű takarógyűrű Összekötő cső 35 cm átmérőjű cső, belül fényvisszaverő alumíniumfólia burkolattal A fénycsatorna hatékonyságának kiszámítására használja a oldalon található Lux kalkulátort! 38 FÉNYCSATORNÁK

39 Fényátbocsátás időjárástól függően A fénycsatorna fényátbocsátási képessége számos tényezőtől függ: az időjárási körülményektől, a napfény beesési szögétől, a fénycsatorna tájolásától és hosszától. Egy fénycsatornával egy kb. 6 m 2 -es helyiség bevilágítása oldható meg. Fényáram (lumen) wattos izzó wattos halogén izzó wattos energiatakarékos izzó wattos neoncső TWR, TLR TWF, TLF típusú típusú fénycsatorna fénycsatorna nyáron nyáron Fényforrás Hatékonyabb mint egy izzó Az ábrán különböző izzók és a fénycsatorna fényerejét hasonlítottuk össze lumenben kifejezve. (A lumen az a fénymennyiség, amely egy fényforrásból érkezik.) A merev csöves fénycsatorna az izzóknál és a rugalmas csöves változatnál is lényegesen hatékonyabb, a külső üvegfelületet elérő fény 98%-át továbbítja a belső térbe. Merev csöves fénycsatorna Ha a cserépléc külső síkja és a menynyezet belső síkja közötti távolság cm, a TWR vagy TLR fénycsatorna beépítését javasoljuk. A fénycsatorna hossza tovább bővíthető. Flexibilis csöves fénycsatorna Ha a cserépléc külső síkja és a menynyezet belső síkja közötti távolság cm, a TWF vagy TLF fénycsatorna beépítését javasoljuk. A fénycsatorna hossza tovább nem bővíthető. Fénycsatorna profilos tetőfedő anyag esetén Válassza a TWR merev csöves vagy a TWF flexibilis csöves változatot! Fénycsatorna sík tetőfedő anyag esetén Válassza a TLR merev csöves vagy a TLF flexibilis csöves változatot! Korcolt fémlemezfedés esetén is alkalmazható. Toldócső 185 cm-nél nagyobb távolság áthidalásához a ZTR jelű toldócső használható, mely júliusig 90 cmes, utána 62 cm-es és 124 cm-es hosszban kapható. Beépítésével a merev csöves fénycsatorna hossza 600 cm-ig növelhető. Elegendő fény 24 órán át A ZTL lámpával a nap 24 órájában garantált a megfelelő fénymenynyiség a helyiségben. A lámpa utólag bármikor a búrába szerelhető. Max. 25 W energiafelhasználású égővel használható. Friss levegő és páramentesítés A ZTV szellőztető a helyiség levegőcseréjét segíti. Csak TWF és TWR típusú fénycsatornához építhető be. Egy a boltokban kapható szigetelt szellőzőcsőre, csőszorítóra és mechanikus ventillátorra is szükség lesz a beépítéshez. Ajánlott fogyasztói árak ÚJ ÚJ ÚJ ÚJ ÚJ Típus TWR 014 TWF 014 TLR 014 TLF 014 ZTR ZTL ZTV Méretek Profilos tetőfedő Sík tetőfedő anyag Toldócső TWR és TLR típushoz anyag esetén esetén 62 cm 90 cm 124 cm lámpa szellőztető 47x47 cm tokkülméret Ø= 35 cm = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak A szállítási határidő 3 munkanap. A szállítási határidő 10 munkanap. Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A fénycsatorna kiegészítőkre 3 év garancia érvényes. VELUX 39

40 Milyen burkolókeretet válasszon? A VELUX burkolókeret-rendszere nemcsak leegyszerűsíti az ablak tetőbe illesztésének munkafolyamatát, hanem a szakszerű és pontos beépítést, a tetőhéjazathoz való pontos illeszkedést is biztosítja. A burkolókeretek fő feladata a nyílászáró és a mindenkori tetőfedő anyag közötti megbízható kapcsolat létrehozása. Ennek keretében gondoskodnak az esővíz elvezetéséről, valamint védik az ablaktokot az időjárás viszontagságaitól (pl. szél, hó), és a légszennyezés hatásaitól. Az alumíniumból készült VELUX burkolókeretek utólagos karbantartást nem igényelnek. A felületüket színtartó, az UV sugárzásnak és a szélsőséges időjárásnak ellenálló, nagy kopásállóságú poliamid poliészter lakkal vontuk be. Kialakításuknak köszönhetően bármilyen tetőfedő anyaggal öszszeépíthetők, igény esetén azonban lehetőség van vörösréz, titáncink vagy előpatinázott cink ablakborítás és burkolókeret megrendelésére. Diszkrét, tetőbe simuló szerkezet A burkolókeretek szürke színe megegyezik a tetőtéri ablakok takarólemezeinek színével. A préselt, lekerekített profilok az ablakok csoportos beépítése esetén is esztétikus, a tetőbe harmonikusan illeszkedő megjelenést nyújtanak. A beépítés módja révén az ablak síkja szinte egy szintbe kerül a tetőfedő anyag felső síkjával. Így tovább javul az ablak hőszigetelő képessége is. Burkolókeret vásárlása a tetőtéri ablak beépítéséhez feltétlenül szükséges! Milyen a tetőfedő anyag? A szükséges burkolókeret típusa elsősorban a tetőfedő anyagtól függ. A tökéletes vízzáró csatlakozás érdekében más-más kialakítású burkolókeret szükséges a profilos anyagokhoz a különböző típusú cserepekhez és a hullámpalához és más a síkpalához vagy a bitumenzsindelyhez. Egyenként vagy csoportosan épülnek be az ablakok? A közvetlenül egymás mellé vagy fölé tervezett ablakok beépítéséhez kombi burkolókeretekre van szükség. A burkolókeretek egymáshoz való kapcsolódását a köztük levő U alakú elem biztosítja. Alapszabály, hogy egymás mellé bármennyi azonos hosszúságú, egymás fölé bármennyi azonos szélességű VELUX tetőtéri ablak beépíthető. A GZL típus más típusokkal való összeépítését nem javasoljuk! Mekkora az ablakok közötti távolság? A kombi burkolókereteknél az U alakú elem méretét az ablakok közötti távolság (a szarufák vastagsága) alapján kell meghatározni. Egymás mellé építésnél az általánosan alkalmazott toktávolság 12 cm. Egymás fölé építés esetén az ablakok közötti távolság kizárólag 10 cm, ha redőnyt is fel kíván szerelni, akkor 25 cm lehet. Ha más szarufaszerkezethez illeszkedő kombi burkolókeretre van szüksége, kérje vevőszolgálatunk segítségét a (06/1) es telefonszámon! 40 BURKOLÓKERETEK
