Ár- és termékkatalógus. Tetőtéri ablakok Beépítőtermékek Árnyékolók Távműködtetők Napkollektorok. Érvényes: április 10-től VELUX

Átírás

1 Ár- és termékkatalógus Tetőtéri ablakok Beépítőtermékek Árnyékolók Távműködtetők Napkollektorok Érvényes: április 10-től VELUX 1

2 2 VELUX

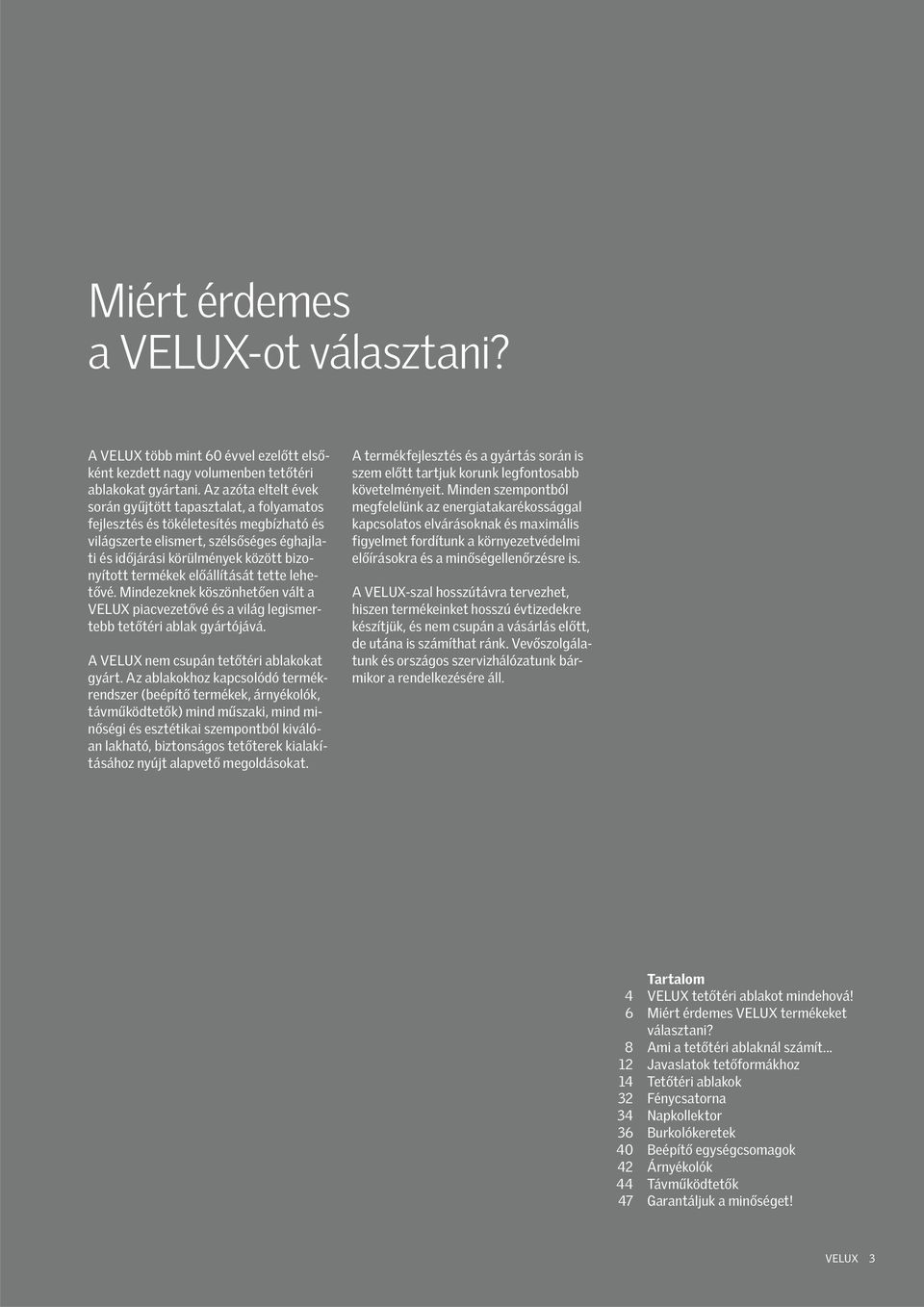

3 Miért érdemes a VELUX-ot választani? A VELUX több mint 60 évvel ezelőtt elsőként kezdett nagy volumenben tetőtéri ablakokat gyártani. Az azóta eltelt évek során gyűjtött tapasztalat, a folyamatos fejlesztés és tökéletesítés megbízható és világszerte elismert, szélsőséges éghajlati és időjárási körülmények között bizonyított termékek előállítását tette lehetővé. Mindezeknek köszönhetően vált a VELUX piacvezetővé és a világ legismertebb tetőtéri ablak gyártójává. A VELUX nem csupán tetőtéri ablakokat gyárt. Az ablakokhoz kapcsolódó termékrendszer (beépítő termékek, árnyékolók, távműködtetők) mind műszaki, mind minőségi és esztétikai szempontból kiválóan lakható, biztonságos tetőterek kialakításához nyújt alapvető megoldásokat. A termékfejlesztés és a gyártás során is szem előtt tartjuk korunk legfontosabb követelményeit. Minden szempontból megfelelünk az energiatakarékossággal kapcsolatos elvárásoknak és maximális figyelmet fordítunk a környezetvédelmi előírásokra és a minőségellenőrzésre is. A VELUX-szal hosszútávra tervezhet, hiszen termékeinket hosszú évtizedekre készítjük, és nem csupán a vásárlás előtt, de utána is számíthat ránk. Vevőszolgálatunk és országos szervizhálózatunk bármikor a rendelkezésére áll. Tartalom 4 VELUX tetőtéri ablakot mindehová! 6 Miért érdemes VELUX termékeket választani? 8 Ami a tetőtéri ablaknál számít Javaslatok tetőformákhoz 14 Tetőtéri ablakok 32 Fénycsatorna 34 Napkollektor 36 Burkolókeretek 40 Beépítő egységcsomagok 42 Árnyékolók 44 Távműködtetők 47 Garantáljuk a minőséget! VELUX 3

4 VELUX tetőtéri ablakot mindenhová! Új építésű családi házak, társasházak Új ház építésekor általában már nem kérdés, hogy a tetőteret érdemes-e lakhatóvá tenni és így értékes lakóteret nyerni. Ilyenkor kiváló megoldást jelentenek a VELUX tetőtéri ablakok. A kis tetőhajlású (mediterrán típusú) épületeknél, ahol nem épül tetőtér, felülvilágítóként szolgálhatják mindennapi kényelmüket. Utólagos tetőtér-beépítés Egyre többen látnak fantáziát és kiváló üzleti lehetőséget a belvárosi épületek padlástereinek hasznosításában. A város szívében, de magasan a zajos utcák felett, a nagyvonalú tetők alatt impozáns belső terek alakíthatók ki. Természetesen családi házak üres padlásai is átváltoztathatók olyan lakótérré, mely az ott lakók maximális kényelmét szolgálja. 4 VELUX TETŐTÉRI ABLAKOT MINDENHOVÁ!

5 Irodák, iskolák, közintézmények Ma már sok hazai példa is mutatja, hogy a nem lakás céljára készülő épületeknél is kár lenne kihasználatlanul hagyni a tetőteret. Közintézmények és magánvállalatok is élnek a lehetőséggel; iskolák napfényes osztálytermei, kellemes munkakörnyezetet nyújtó irodák bizonyítják ezt. Régi tetőablakok cseréje Tetőtér-beépítések természetesen a VELUX Magyarországra érkezése előtt is voltak. Az akkor kapható tetőablakok részben technológiájuk, részben a szervizháttér hiánya miatt napjainkban egyre több bosszúságot és egyre magasabb fűtésszámlákat okoznak tulajdonosaiknak. Számukra kézenfekvő megoldás VELUX tetőtéri ablakokra cserélni őket. VELUX 5

6 Miért érdemes VELUX termékeket választani? Tökéletes termékek tökéletes áron Termékeink technikai megoldásait az elmúlt 60 év során a vásárlók igényei szerint alakítottuk. A nagy volumenű gyártás kedvező piaci árat tesz lehetővé, a minőségben pedig ötvöződik mindaz, amit a VELUX a vásárlóinak ajánl. Nem engedünk az elvárásokból sem a termékfejlesztés, sem a gyártás, sem az értékesítés, sem a szervizszolgáltatás során. A szakma ezt ajánlja és a több százezer elégedett felhasználó is A megbízható műszaki tartalomhoz esztétikus formavilág társul. Az építőipari szakemberek tervezők, kivitelezők, ácsok és tetőfedők többsége szívesen javasolja és alkalmazza a VELUX termékeket. Az elmúlt évtizedekben több százezren választották a VELUX tetőtéri ablakokat. Tapasztalataik Önt is segíthetik a választásban. Sokszínűség A tetőtéri ablakok és kiegészítők széles típus- és méretválasztéka lehetővé teszi, hogy mindenki megtalálja a számára a leginkább megfelelő megoldást. Termékskálánk határtalan; megtalálható benne a legegyszerűbb és a legegyedülállóbb termék is. Garancia a név kötelez! A VELUX tetőtéri ablakokat kiemelkedően hosszú élettartamra terveztük. A VELUX név arra kötelez minket, hogy termékeink használóit ne hagyjuk magukra. Tetőtéri ablakokra 10 év garanciát adunk, a 10 év lejárta után pedig, a VELUX szerviz áll rendelkezésére az esetlegesen felmerülő hibák, problémák kiküszöbölésére. Régi vásárlóinkról sem felejtkezünk el, hiszen árnyékolókat, kiegészítőket a legrégibb ablakgenerációkhoz még ma is biztosítunk. 6 MIÉRT ÉRDEMES VELUX TERMÉKEKET VÁLASZTANI?

7 A VELUX rendszer Energiatudatos világunkban fontos, hogy az ablak télen megfelelően szigeteljen, a meleg a tetőtérben maradjon. Nyáron pedig, épp a nem kívánt felmelegedés elleni küzdelemtől szeretnénk mentesülni a jól kiválasztott tetőtéri ablakkal (és természetesen a szakma ajánlásai alapján szigetelt tetőszerkezettel) ez lehetséges. A VELUX rendszer számos különböző elemből áll, amelyek mind hozzájárulnak ahhoz, hogy a végeredmény maximálisan megfeleljen az Ön elvárásainak. A tetőtéri ablakok felelősek a természetes fényért, a friss levegőért és az akadálytalan kilátásért. A burkolókeretek biztosítják az ablakok vízzáró és biztonságos csatlakoztatását a tetőfedő anyaghoz. A beépítő egységcsomagok tovább javítják az ablakok hőszigetelő tulajdonságait, és extra védelmet jelentenek az ablak környezetében a páralecsapódás ellen. Az árnyékolók és a redőnyök nem csak a hő és a természetes fény környezetében a páralecsapódás adnak lehetőséget, hanem egyúttal hangulati elemek is. A tetőtéri életet teszik még kényelmesebbé a kézi és elektromos távműködtetők. Redőny 42. oldal Burkolókeretek 36. oldal Alátétfólia 40. oldal Tetőtéri ablakok 14. oldal Hőszigetelő keret 40. oldal Párazáró fólia 40. oldal Árnyékolók 42. oldal Távműködtetők 44. oldal VELUX 7

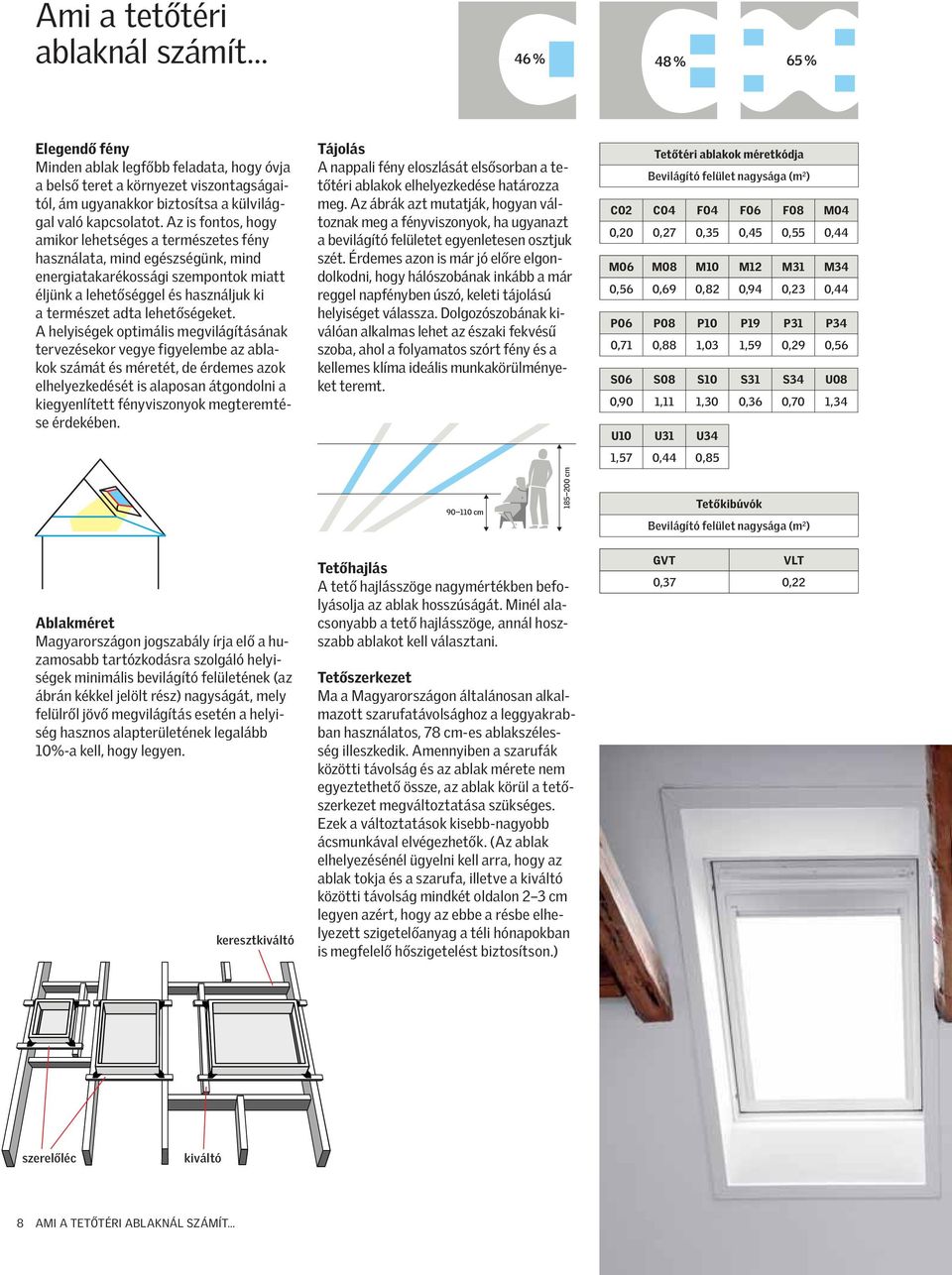

8 Ami a tetőtéri ablaknál számít Elegendő fény Minden ablak legfőbb feladata, hogy óvja a belső teret a környezet viszontagságaitól, ám ugyanakkor biztosítsa a külvilággal való kapcsolatot. Az is fontos, hogy amikor lehetséges a természetes fény használata, mind egészségünk, mind energiatakarékossági szempontok miatt éljünk a lehetőséggel és használjuk ki a természet adta lehetőségeket. A helyiségek optimális megvilágításának tervezésekor vegye figyelembe az ablakok számát és méretét, de érdemes azok elhelyezkedését is alaposan átgondolni a kiegyenlített fényviszonyok megteremtése érdekében. Ablakméret Magyarországon jogszabály írja elő a huzamosabb tartózkodásra szolgáló helyiségek minimális bevilágító felületének (az ábrán kékkel jelölt rész) nagyságát, mely felülről jövő megvilágítás esetén a helyiség hasznos alapterületének legalább 10%-a kell, hogy legyen. keresztkiváltó Tájolás A nappali fény eloszlását elsősorban a tetőtéri ablakok elhelyezkedése határozza meg. Az ábrák azt mutatják, hogyan változnak meg a fényviszonyok, ha ugyanazt a bevilágító felületet egyenletesen osztjuk szét. Érdemes azon is már jó előre elgondolkodni, hogy hálószobának inkább a már reggel napfényben úszó, keleti tájolású helyiséget válassza. Dolgozószobának kiválóan alkalmas lehet az északi fekvésű szoba, ahol a folyamatos szórt fény és a kellemes klíma ideális munkakörülményeket teremt cm Tetőhajlás A tető hajlásszöge nagymértékben befolyásolja az ablak hosszúságát. Minél alacsonyabb a tető hajlásszöge, annál hoszszabb ablakot kell választani. Tetőszerkezet Ma a Magyarországon általánosan alkalmazott szarufatávolsághoz a leggyakrabban használatos, 78 cm-es ablakszélesség illeszkedik. Amennyiben a szarufák közötti távolság és az ablak mérete nem egyeztethető össze, az ablak körül a tetőszerkezet megváltoztatása szükséges. Ezek a változtatások kisebb-nagyobb ácsmunkával elvégezhetők. (Az ablak elhelyezésénél ügyelni kell arra, hogy az ablak tokja és a szarufa, illetve a kiváltó közötti távolság mindkét oldalon 2 3 cm legyen azért, hogy az ebbe a résbe elhelyezett szigetelőanyag a téli hónapokban is megfelelő hőszigetelést biztosítson.) cm Tetőtéri ablakok méretkódja Bevilágító felület nagysága (m 2 ) C02 C04 F04 F06 F08 M04 0,20 0,27 0,35 0,45 0,55 0,44 M06 M08 M10 M12 M31 M34 0,56 0,69 0,82 0,94 0,23 0,44 P06 P08 P10 P19 P31 P34 0,71 0,88 1,03 1,59 0,29 0,56 S06 S08 S10 S31 S34 U08 0,90 1,11 1,30 0,36 0,70 1,34 U10 U31 U34 1,57 0,44 0,85 Tetőkibúvók Bevilágító felület nagysága (m 2 ) GVT VLT 0,37 0,22 szerelőléc kiváltó 8 AMI A TETŐTÉRI ABLAKNÁL SZÁMÍT

9 kétrétegű lakk Fa vagy műanyag? Természetes melegséget sugárzó fa ablakot válasszon vagy modern hatású, karbantartást nem igénylő poliuretán bevonatút? A válasz nem könnyű, hisz mindkét ablaknak megvannak a maga előnyei, de végül mindig az Ön ízlése és igénye dönti el a kérdést. Abban azonban biztos lehet, hogy az ablakok belső felülete esztétikai szempontból is minden igényt kielégít. Tartósság A külcsín mellett az ablakokkal szemben támasztott leggyakoribb talán még az esztétikumnál is fontosabb igény a tartósság. A fa ablakok a vetemedés megakadályozása érdekében speciális rétegragasztott eljárással, lassan növő, sűrű szerkezetű északi fenyőből készülnek. A gombásodás és a kártevő rovarok elleni alapimpregnálást követően 1 vagy 2 réteg színtelen, vízbázisú lakkbevonatot kapnak. A műanyag bevonatú VELUX tetőtéri ablakok belseje vetemedésmentes faszerkezet, poliuretán bevonattal. Így ellenáll a nedvességnek és könnyen tisztítható. Felülete kimagaslóan jó minőségű, tartós, karcmentes és illesztésnek sincs nyoma. Élei, sarkai a modern formatervezésnek köszönhetően lekerekítettek. Melyiket hová? Olyan helyiségekhez, ahol a napi háztartási tevékenységek során időről-időre megnő a levegő nedvességtartalma, és sok pára képződik (pl. konyha, fürdőszoba), illetve ahol fontos, hogy egységesen fehér és utólagos kezelést nem igénylő, könnyen tisztítható ablakok épüljenek be (pl. gyerekszoba), a műanyag bevonatú VELUX tetőtéri ablakokat ajánljuk. Érdemes ezt megfontolni akkor is, ha a többi helyiségbe fa ablakot választ. Belső burkolat kialakítása A belső burkolat formája nagyban befolyásolja a bejutó fény mennyiségét, az ablakok működtetését és a páralecsapódást. Mindezek miatt érdemes gondot fordítani a helyes kialakítására, készüljön az gipszkartonból, faborítással vagy más módon. Ha az ablak alatt függőlegesen, az ablak felett vízszintesen készül el a belső burkolat, több fény jut a helyiségbe. Az így kialakított belső burkolat biztosítja, hogy az ablakszárnyat teljesen át tudja fordítani, és az üveg külső felületét kényelmesen meg tudja tisztítani. A fűtőtestet érdemes közvetlenül az ablak alá helyezni. A helyesen kialakított belső burkolat lehetővé teszi, hogy a felszálló meleg levegő megakadályozza a páralecsapódást. (Ha az ablak alá könyöklő kerül, ügyelni kell arra, hogy a könyöklő és a belső burkolat között rést alakítsanak ki, mely a felszálló meleg levegőt az üveg felé tereli.) háromrétegű lakk poliuretán bevonat VELUX 9

10 Hőszigetelő üvegek Az épületek legnagyobb energiavesztesége a nyílászárókon keresztül történik, ezért fontos, hogy minden lehetőséget megragadjunk a hőveszteség csökkentésére. A különböző típusú hőszigetelő üvegek olyan technológiával készülnek, melyek csökkentik a hőveszteséget és a páralecsapódás veszélyét. A hőszigetelés mutatója az U érték. Minél kisebb ez az érték, annál jobb a hőszigetelő képesség. Fontos azonban, hogy ne csak az üvegezés, hanem az egész ablak U értékét figyeljük, mivel a meleg jelentős része az ablak szerkezetén keresztül távozik. Hangszigetelés A sok zaj kellemetlen, zavarja a pihenést, a nyugalmat. Ha különleges igénye van e tekintetben, érdemes magasabb léghanggátlású ablakot választani. Minél nagyobb az ablakok R értéke (léghanggátlás), annál jobb az ablak hangszigetelése és annál nagyobb a zajszűrő/zajcsökkentő képessége. Biztonsági üvegezés Az épületre vonatkozó előírások követése mellett hálószobára, irodára vagy gyerekszobára, ill. felülvilágítóként beépített ablakokba javasoljuk az extra (biztonsági követelményeknek is megfelelő) üvegezést, melynek darabjai törés esetén nem hullanak be a belső térbe! Hőszigetelés (energiamegtakarítás) Energiamegtakarítás és komfort Alacsonyabb fűtésszámla, egyenletesebb belső hőmérséklet. Hangszigetelés Kisebb zajterhelés, azaz kevesebb zaj hallatszik be az utcáról, kertből. Biztonság Esetleges üvegtörés esetén nem engedi az üvegcserepeket a szobába potyogni. Hálószobába, gyerekszobába, ill. felülvilágítóként feltétlenül ajánljuk. Védelem Extrán edzett külső üvegezés, melynek ellenálló képessége 6-8-szorosa az alap üvegnek. Ütésálló, ellenáll a legerősebb jégesőnek és hótehernek is. Hangszigetelés Biztonság Védelem Standard (--54) x x Szuper (--59) x Extra (--73) Extra (--73) üvegezés: rétegrend: mm U ablak = 1,4 W/m 2 K U üveg = 1,1 W/m 2 K R ablak = 35 db Szuper (--59) üvegezés: rétegrend: mm U ablak = 1,4 W/m 2 K* U üveg = 1,1 W/m 2 K R ablak = 32 db Standard (--54) üvegezés: rétegrend: mm U ablak = 1,5 W/m 2 K U üveg = 1,1 W/m 2 K R ablak = 29 db (U ablak = EN ISO szerint, U üveg = EN 673 szerint) * GDL CABRIO esetén U ablak =1,5 W/m 2 K Más üvegzési lehetőségekről érdeklődjön vevőszolgálatunknál a (06/1) es telefonszámon! Szellőztetés A lakóterekben a jó közérzetet nagymértékben befolyásolja a levegő oxigén- és páratartalma. Minden emberi tevékenység több-kevesebb páratermeléssel jár, nem is beszélve a vizes helyiségekben kialakuló páráról, ám a természetes szellőzés féken tarthatja a nemkívánatos nedvességet. A VELUX tetőtéri ablakok egyedi tervezésű kilincse szabályozza azt a szellőzőnyílást, amely az ablak csukott állapotában is biztosítja a megfelelő légáramlást. Ez lehetővé teszi, hogy bármilyen időjárási körülmények között friss levegő keringjen a tetőtérben. A páralecsapódás esélye tovább csökkenthető a megfelelő hőszigetelő üveg választásával és a fűtőtest ablak alá helyezésével. 10 AMI A TETŐTÉRI ABLAKNÁL SZÁMÍT

11 Javasolt beépítési magasság Az ablakok beépítési magassága döntő lehet a későbbi használhatóság tekintetében. A könnyű kezelhetőség sok mindennapi bosszúságtól kíméli meg a lakókat. A zavartalan kilátás javítja a szoba általános hangulatát, hiszen az általunk javasolt magasságban beépített ablak ülő helyzetben is tökéletes kilátást biztosít. Optimális beépítési magasságról akkor beszélünk, ha az üveg alsó széle a padló szintjétől cm-re, az ablak felső kilincse pedig cm-re kerül cm cm Kényelmes működtetés Szinte azonnal adódik a kérdés: felső vagy alsó kilincses ablakot válasszunk? Első pillantásra kényelmesebbnek tűnhet az alsó kilincses változat, különösen akkor, ha az ablak kissé magasabbra kerül, mint az ajánlott beépítési magasság. Ebben az esetben a tetőtéri ablak elveszti egyik alapvető tulajdonságát, a kilátás biztosítását. Érdemes mérlegelni, hogy mekkora hely áll majd rendelkezésére a szobában, kerül-e szekrény vagy íróasztal az ablak alá? Esetleg a gyerekszobába kerül az ablak? Ha igen, mindenképpen a felső kilincses típusok közül érdemes választani, hiszen az ergonómiai szempontok alapján kialakított működtetésnek köszönhetően kényelmesebb az ablak nyitása és könnyebbé válik a helyiség berendezése is. Kézzel vagy elektromosan Természetes, hogy az elérhető magasság felett beépített ablakok távműködtetővel nyithatók, ill. zárhatók. Ez esetben a legegyszerűbb megoldás a távnyitórúd használata. Ennél lényegesen kényelmesebb az elektromos távműködtetés, amikor egyetlen gombnyomással nyithatja vagy zárhatja ablakát. Sőt, ha több ablak van a helyiségben, azokat egyszerre is működtetheti. Arra is lehetőség nyílik, hogy az ablakokra elektromos árnyékolót szereljen. Az elektromos távműködtető utólag is felszerelhető egyes ablaktípusokra, ám ha már a vásárláskor az elektromos működtetés mellett dönt, érdemes az IN- TEGRA ablaktípust választani. Lényegesen gyorsabban és egyszerűbben beépíthető a tetőbe, mint ha a már meglevő ablakába szereltetne elektromos működtetést. VELUX 11

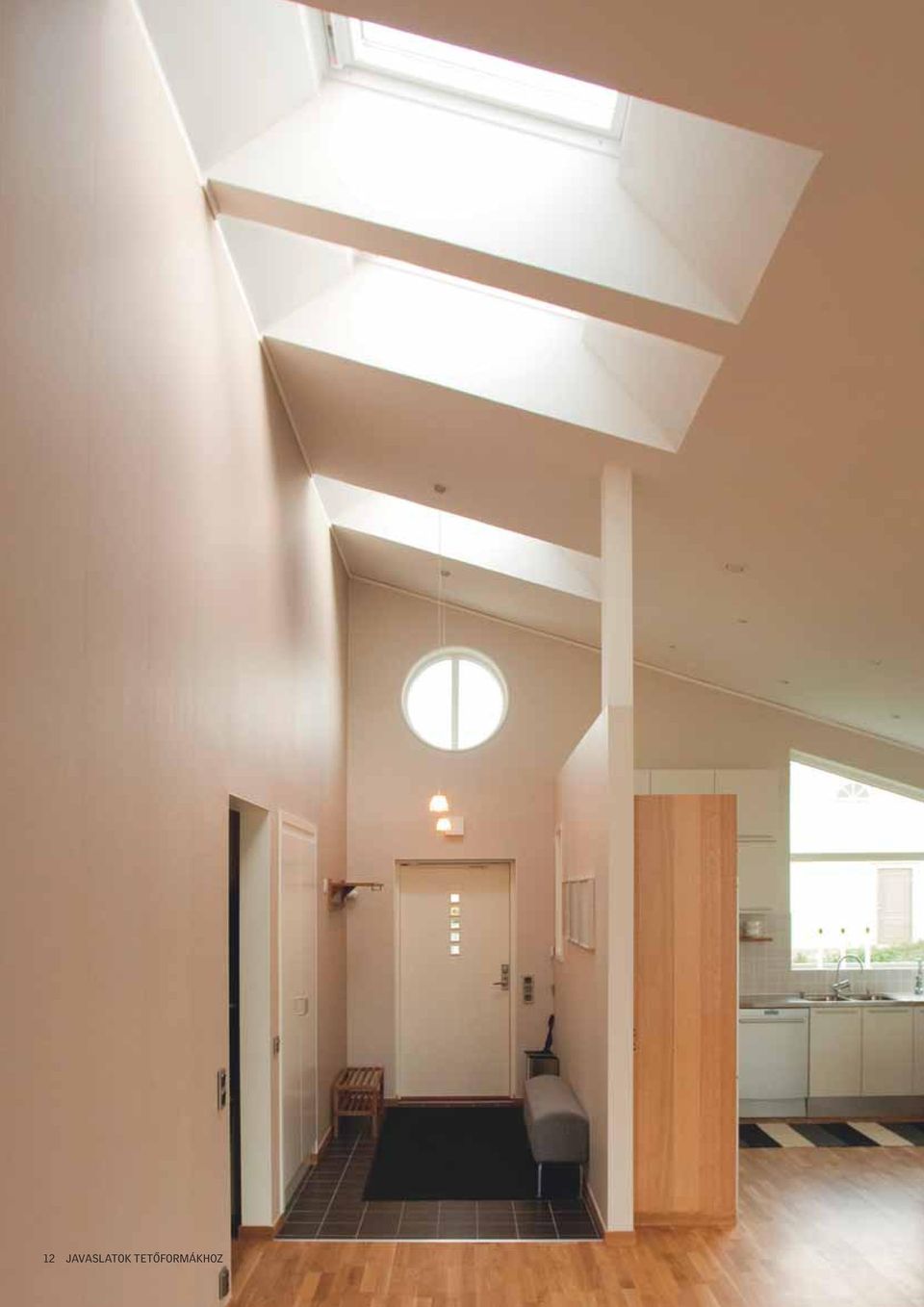

12 12 JAVASLATOK TETŐFORMÁKHOZ

13 Tetőtér térdfal nélkül Javasolt ablaktípusok: GZL GGL (+ GIL) GGU (+ GIU) GPL (+ GIL) GPU (+ GIU) GDL Tetőtér alacsony térdfallal Javasolt ablaktípusok: GZL GGL GGU GPL GPU Tetőteres épületek A tető alatt kialakított lakóterekbe leghatékonyabban tetőtéri ablakokon keresztül juttathatunk természetes fényt és friss levegőt. Az ablakok elhelyezését érdemes gondosan megtervezni, hogy kiegyenlített fényviszonyokat teremtsünk a belső térben. Az ablakméretet és a beépítési magasságot úgy érdemes meghatározni, hogy ülő helyzetben is kilásson a környezetre és az ablak működtetése is kényelmes legyen. Tetőtér magas térdfallal Javasolt ablaktípusok: GZL + VFE GZL B GGL + VFE GPL GPU GGL INTEGRA GGU INTEGRA Tetőtér felülvilágítóval Javasolt ablaktípusok: GGL GGU GGL INTEGRA GGU INTEGRA Mediterrán ház felülvilágítóval Javasolt ablaktípusok: GGL GGU GGL INTEGRA GGU INTEGRA Mediterrán ház fénycsatornával Javasolt típusok: TWF TWR (+ZTR) Lapostetős ház kiemeléssel Javasolt típusok: GGL + ECX GGU + ECX GGL INTEGRA + ECX GGU INTEGRA + ECX Tetőtér nélküli épületek A VELUX tetőtéri ablakok jó szolgálatot tehetnek tetőtér-beépítés nélküli épületekben is. Főként a kis tetőhajlásszögű (mediterrán jellegű) családi házakban gyakoriak az olyan nagy alapterületű helyiségek, amelyeket csak egyik oldalukról lehet megvilágítani homlokzati nyílászárókkal. Ilyen esetben felülvilágítóként elhelyezett tetőtéri ablakokkal a sötét térrészekre is juttathatunk a természetes fényből. Kis méretű belső helyiségek (pl. közlekedő, WC, fürdőszoba, gardrób) megvilágítását és szellőztetését is megoldja egy magasan elhelyezett ablak vagy egy fénycsatorna. A kiemeléshez szükséges termékek egy részét katalógusunk nem tartalmazza. Kérje vevőszolgálatunk segítségét a (06/1) es telefonszámon! VELUX 13

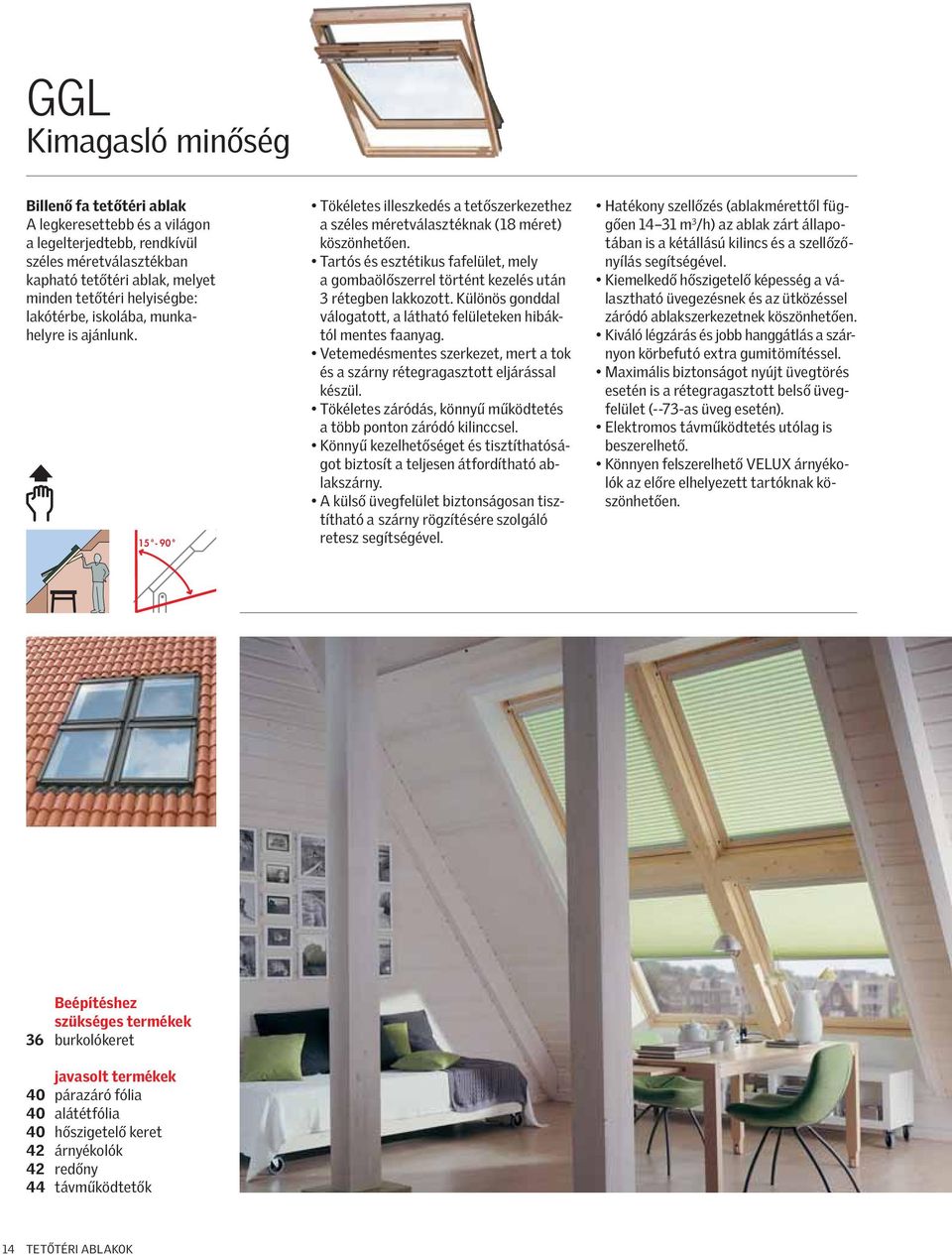

14 GGL Kimagasló minőség Billenő fa tetőtéri ablak A legkeresettebb és a világon a legelterjedtebb, rendkívül széles méretválasztékban kapható tetőtéri ablak, melyet minden tetőtéri helyiségbe: lakótérbe, iskolába, munkahelyre is ajánlunk Tökéletes illeszkedés a tetőszerkezethez a széles méretválasztéknak (18 méret) köszönhetően. Tartós és esztétikus fafelület, mely a gombaölőszerrel történt kezelés után 3 rétegben lakkozott. Különös gonddal válogatott, a látható felületeken hibáktól mentes faanyag. Vetemedésmentes szerkezet, mert a tok és a szárny rétegragasztott eljárással készül. Tökéletes záródás, könnyű működtetés a több ponton záródó kilinccsel. Könnyű kezelhetőséget és tisztíthatóságot biztosít a teljesen átfordítható ablakszárny. A külső üvegfelület biztonságosan tisztítható a szárny rögzítésére szolgáló retesz segítségével. Hatékony szellőzés (ablakmérettől függően m 3 /h) az ablak zárt állapotában is a kétállású kilincs és a szellőzőnyílás segítségével. Kiemelkedő hőszigetelő képesség a választható üvegezésnek és az ütközéssel záródó ablakszerkezetnek köszönhetően. Kiváló légzárás és jobb hanggátlás a szárnyon körbefutó extra gumitömítéssel. Maximális biztonságot nyújt üvegtörés esetén is a rétegragasztott belső üvegfelület (--73-as üveg esetén). Elektromos távműködtetés utólag is beszerelhető. Könnyen felszerelhető VELUX árnyékolók az előre elhelyezett tartóknak köszönhetően. Beépítéshez szükséges termékek 36 burkolókeret javasolt termékek 40 párazáró fólia 40 alátétfólia 40 hőszigetelő keret 42 árnyékolók 42 redőny 44 távműködtetők 14 TETŐTÉRI ABLAKOK

15 Ajánlott fogyasztói árak április 10-től ÚJ ÚJ ÚJ ÚJ ÚJ Típus Méretek, cm 55 x 78 C02 55 x 98 C04 66 x 98 F04 66 x 118 F06 66 x 140 F08 78 x 98 M04 78 x 118 M06 78 x 140 M08 78 x 160 M10 78 x 180 M12 94 x 118 P06 94 x 140 P08 94 x 160 P x 118 S x 140 S x 160 S x 140 U x 160 U10 GGL 3059 GGL 3073 szuper üvegezés extra üvegezés = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak kétállású kilincs szellőzőnyílással Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 3 munkanap. A szállítási határidő 10 munkanap. A szállítási határidő 20 munkanap. Ez a típus réz, titáncink és előpatinázott cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! Távműködtetés 44 kézi elektromos utólag szerelve egyrétegű lakk extra üvegezés Árnyékolók 42 redőny külső hővédő roló belső árnyékolók szúnyogháló kézi elektromos napelemes kétrétegű lakk poliuretán bevonat szuper üvegezés standard üvegezés VELUX 15

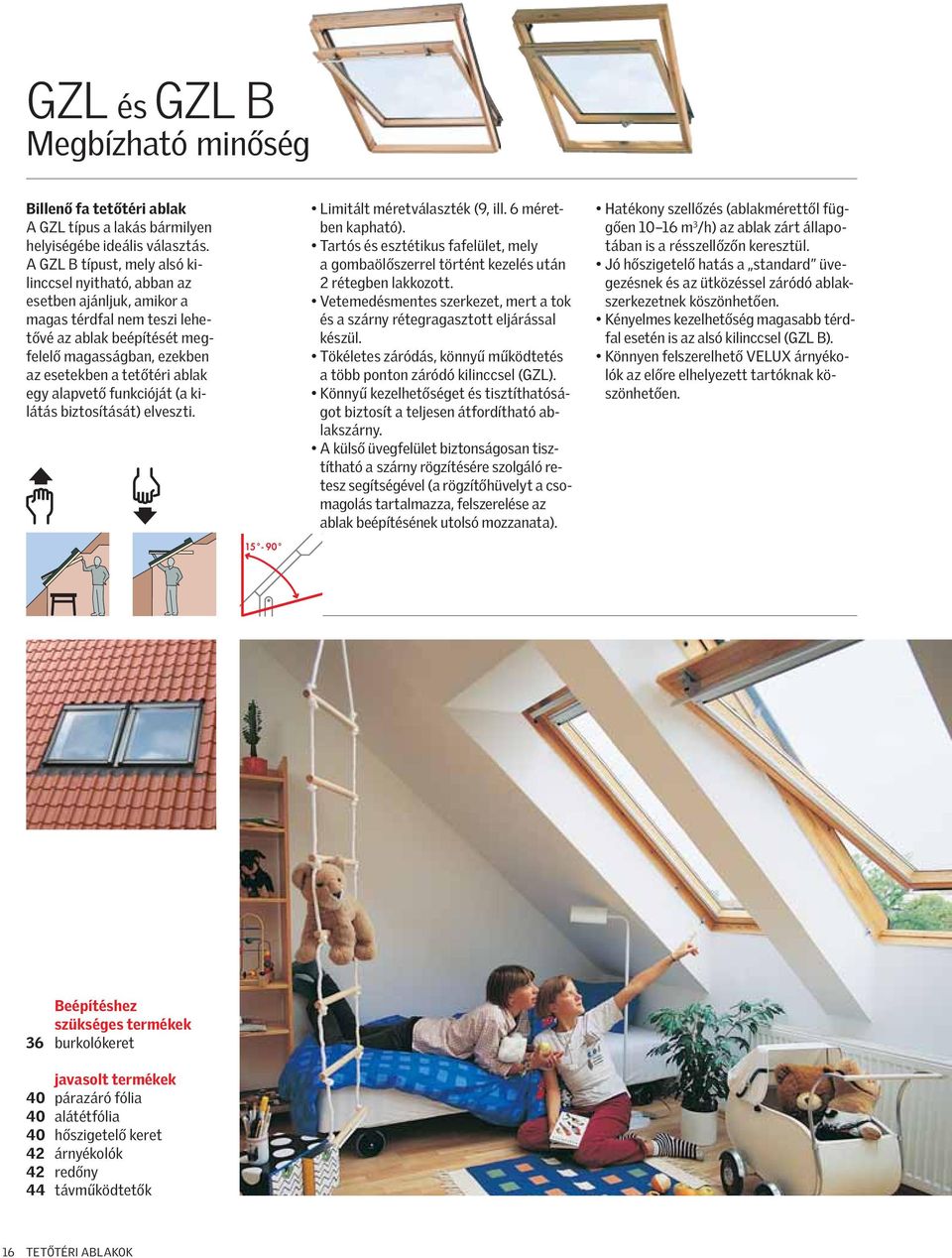

16 GZL és GZL B Megbízható minőség Billenő fa tetőtéri ablak A GZL típus a lakás bármilyen helyiségébe ideális választás. A GZL B típust, mely alsó kilinccsel nyitható, abban az esetben ajánljuk, amikor a magas térdfal nem teszi lehetővé az ablak beépítését megfelelő magasságban, ezekben az esetekben a tetőtéri ablak egy alapvető funkcióját (a kilátás biztosítását) elveszti Limitált méretválaszték (9, ill. 6 méretben kapható). Tartós és esztétikus fafelület, mely a gombaölőszerrel történt kezelés után 2 rétegben lakkozott. Vetemedésmentes szerkezet, mert a tok és a szárny rétegragasztott eljárással készül. Tökéletes záródás, könnyű működtetés a több ponton záródó kilinccsel (GZL). Könnyű kezelhetőséget és tisztíthatóságot biztosít a teljesen átfordítható ablakszárny. A külső üvegfelület biztonságosan tisztítható a szárny rögzítésére szolgáló retesz segítségével (a rögzítőhüvelyt a csomagolás tartalmazza, felszerelése az ablak beépítésének utolsó mozzanata). Hatékony szellőzés (ablakmérettől függően m 3 /h) az ablak zárt állapotában is a résszellőzőn keresztül. Jó hőszigetelő hatás a standard üvegezésnek és az ütközéssel záródó ablakszerkezetnek köszönhetően. Kényelmes kezelhetőség magasabb térdfal esetén is az alsó kilinccsel (GZL B). Könnyen felszerelhető VELUX árnyékolók az előre elhelyezett tartóknak köszönhetően. Beépítéshez szükséges termékek 36 burkolókeret javasolt termékek 40 párazáró fólia 40 alátétfólia 40 hőszigetelő keret 42 árnyékolók 42 redőny 44 távműködtetők 16 TETŐTÉRI ABLAKOK

17 Ajánlott fogyasztói árak április 10-től Típus Méretek, cm 55 x 78 C02 66 x 118 F06 78 x 98 M04 78 x 118 M06 78 x 140 M08 78 x 160 M10 94 x 140 P x 118 S x 140 S08 GZL 1054 standard üvegezés GZL 1054B standard üvegezés = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 3 munkanap. beépített résszellőző Távműködtetés 44 kézi elektromos egyrétegű lakk extra üvegezés Árnyékolók 42 redőny külső hővédő roló belső árnyékolók szúnyogháló kézi elektromos (kivéve elektromos külső hővédő roló) napelemes (kivéve napelemes külső hővédő roló) kétrétegű lakk poliuretán bevonat szuper üvegezés standard üvegezés VELUX 17

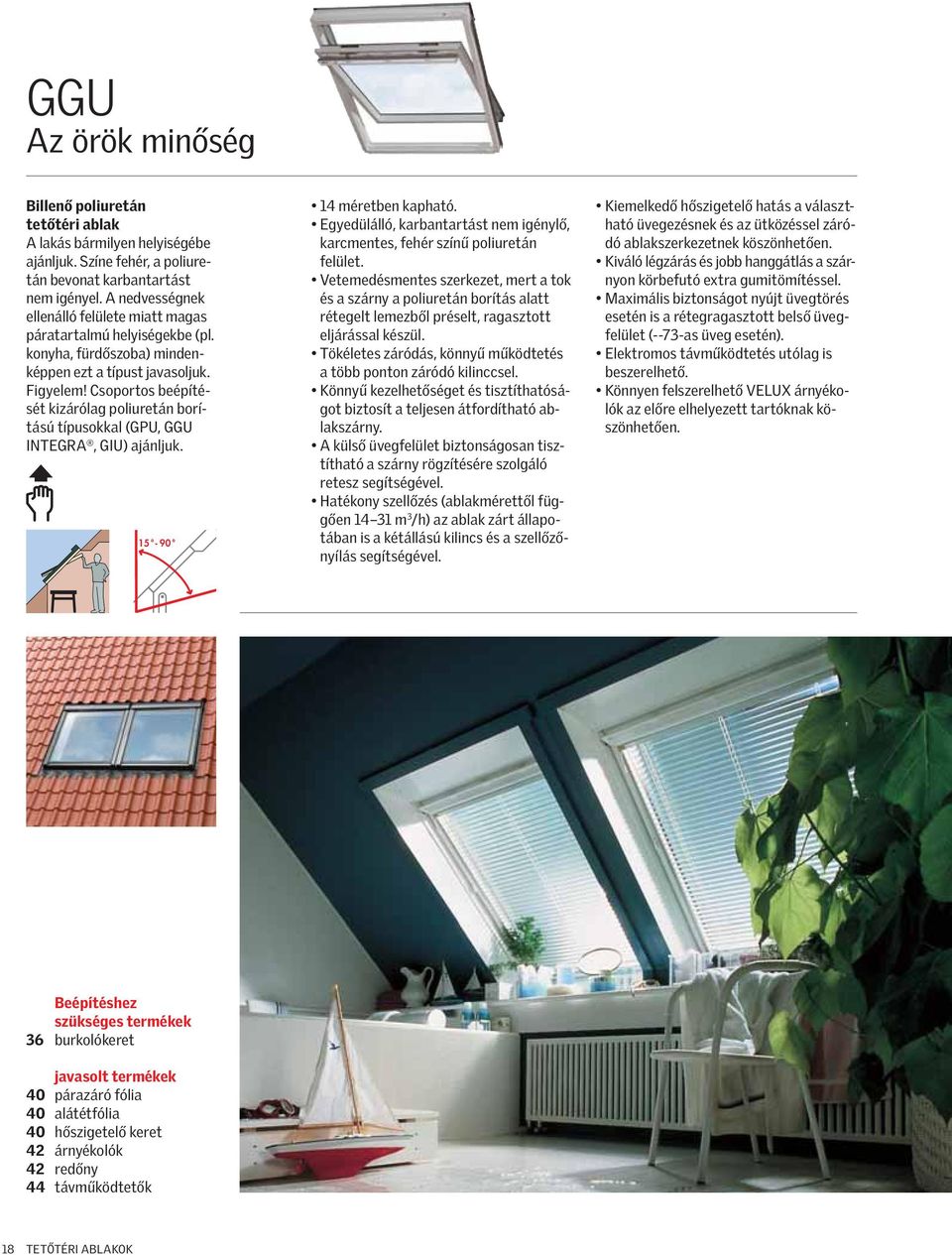

18 GGU Az örök minőség Billenő poliuretán tetőtéri ablak A lakás bármilyen helyiségébe ajánljuk. Színe fehér, a poliuretán bevonat karbantartást nem igényel. A nedvességnek ellenálló felülete miatt magas páratartalmú helyiségekbe (pl. konyha, fürdőszoba) mindenképpen ezt a típust javasoljuk. Figyelem! Csoportos beépítését kizárólag poliuretán borítású típusokkal (GPU, GGU INTEGRA, GIU) ajánljuk méretben kapható. Egyedülálló, karbantartást nem igénylő, karcmentes, fehér színű poliuretán felület. Vetemedésmentes szerkezet, mert a tok és a szárny a poliuretán borítás alatt rétegelt lemezből préselt, ragasztott eljárással készül. Tökéletes záródás, könnyű működtetés a több ponton záródó kilinccsel. Könnyű kezelhetőséget és tisztíthatóságot biztosít a teljesen átfordítható ablakszárny. A külső üvegfelület biztonságosan tisztítható a szárny rögzítésére szolgáló retesz segítségével. Hatékony szellőzés (ablakmérettől függően m 3 /h) az ablak zárt állapotában is a kétállású kilincs és a szellőzőnyílás segítségével. Kiemelkedő hőszigetelő hatás a választható üvegezésnek és az ütközéssel záródó ablakszerkezetnek köszönhetően. Kiváló légzárás és jobb hanggátlás a szárnyon körbefutó extra gumitömítéssel. Maximális biztonságot nyújt üvegtörés esetén is a rétegragasztott belső üvegfelület (--73-as üveg esetén). Elektromos távműködtetés utólag is beszerelhető. Könnyen felszerelhető VELUX árnyékolók az előre elhelyezett tartóknak köszönhetően. Beépítéshez szükséges termékek 36 burkolókeret javasolt termékek 40 párazáró fólia 40 alátétfólia 40 hőszigetelő keret 42 árnyékolók 42 redőny 44 távműködtetők 18 TETŐTÉRI ABLAKOK

19 Ajánlott fogyasztói árak április 10-től ÚJ ÚJ ÚJ Típus Méretek, cm 55 x 78 C02 55 x 98 C04 66 x 98 F04 66 x 118 F06 78 x 98 M04 78 x 118 M06 78 x 140 M08 78 x 160 M10 94 x 118 P06 94 x 140 P08 94 x 160 P x 118 S x 140 S x 140 U08 GGU 0059 GGU 0073 szuper üvegezés extra üvegezés = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 3 munkanap. A szállítási határidő 10 munkanap. Ez a típus réz, titáncink és előpatinázott cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! kétállású kilincs szellőzőnyílással Távműködtetés 44 kézi elektromos utólag szerelve egyrétegű lakk extra üvegezés Árnyékolók 42 redőny külső hővédő roló belső árnyékolók szúnyogháló kézi elektromos napelemes kétrétegű lakk poliuretán bevonat szuper üvegezés standard üvegezés VELUX 19

20 INTEGRA Az intelligens nyílászáró Elektromosan működtetett billenő fa, ill. poliuretán tetőtéri ablak Ideális választás amennyiben teljes körű kényelemre vágyik, ill. magasra történő beépítés esetén. Alkalmazását magas páratartalmú helyiségekben (pl. uszoda, fürdőszoba) nem Ilyen esetekben hívja vevőszolgálatunkat! GGL és GGU típusban kapható Kényelmes, mert az ablak távirányítóval működtethető. Gyorsan az elektromos hálózatra csatlakoztatható, mert a működéshez szükséges valamennyi kiegészítőt tartalmazza. Ára alacsonyabb, mint egy GGL vagy GGU típusú ablak és a rá felszerelt elektromos működtetés együttes ára. Tartós és esztétikus a fafelülete (GGL esetén), mely a gombaölőszerrel történt kezelés után 3 rétegben lakkozott, ill. egyedülálló, karbantartást nem igénylő, karcmentes, fehér színű poliuretán felületű (GGU esetén). Vetemedésmentes szerkezet, mert a tok és a szárny rétegragasztott eljárással (GGL), ill. a poliuretán borítás alatt rétegelt lemezből préselt, ragasztott eljárással (GGU) készül. Tökéletes záródás, könnyű működtetés a több ponton záródó kilinccsel. Könnyű tisztíthatóságot biztosít a telje- sen átfordítható ablakszárny. A külső üvegfelület biztonságosan tisztítható a szárny rögzítésére szolgáló retesz segítségével. Hatékony szellőzés biztosítható, mert a motor 20 cm-re nyitja az ablakszárnyat. A szoba az ablak zárt állapotában szellőztethető a kétállású kilincs és a szellőzőnyílás segítségével. Váratlan zápor esetén is biztonságos, mert az esőérzékelő ilyenkor bezárja az ablakot. Kiemelkedő hőszigetelő hatás az extra üvegezésnek és az ütközéssel záródó ablakszerkezetnek köszönhetően. Kiváló légzárás és jobb hanggátlás a szárnyon körbefutó extra gumitömítéssel. Maximális biztonságot nyújt üvegtörés esetén is a rétegragasztott belső üvegfelület. Elektromos VELUX árnyékolók egyszerűen felszerelhetők, és a távműködtető rendszerhez csatlakoztathatók. Beépítéshez szükséges termékek 36 burkolókeret javasolt termékek 40 párazáró fólia 40 alátétfólia 40 hőszigetelő keret 42 árnyékolók 42 redőny 44 távműködtetők 20 TETŐTÉRI ABLAKOK

21 Ajánlott fogyasztói árak április 10-től Típus Méretek, cm GGL 3073 GGU 0073 INTEGRA INTEGRA extra üvegezés extra üvegezés 55 x 78 C x 98 C ÚJ ÚJ ÚJ ÚJ 66 x 98 F04 66 x 118 F06 78 x 98 M04 78 x 118 M06 78 x 140 M08 78 x 160 M10 94 x 118 P06 94 x 140 P08 94 x 160 P x 118 S x 140 S x 160 S x 140 U x 160 U = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 10 munkanap. kétállású kilincs szellőzőnyílással Ez a típus réz, titáncink és előpatinázott cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! Távműködtetés 44 egyrétegű lakk extra üvegezés kézi nem javasoljuk elektromos lehetséges, de nem javasoljuk Árnyékolók 42 redőny csak elektromos külső hővédő roló csak elektromos belső árnyékolók szúnyogháló kézi nem javasoljuk elektromos napelemes kétrétegű lakk poliuretán bevonat szuper üvegezés standard üvegezés VELUX 21

22 GPL és GPU A panorámaablak Felnyíló-billenő fa, ill. poliuretán tetőtéri ablak Elsősorban olyan helyiségekre ajánljuk, ahol a panoráma élvezete kiemelkedő jelentőséggel bír. Az ablak kinyitásakor az ablakszárny kikerül a látómezőből, így akadálymentes kilátás válik lehetővé. Az ablak a felső kilinccsel a középső tengely mentén is nyitható. Felülvilágítóként nem javasoljuk! Panoráma-kilátás az alsó kilinccsel 45 -ig felfelé-kifelé nyíló ablakszárny segítségével. 10, ill. 12 méretben kapható. Tartós és esztétikus fafelülettel kapható (GPL), mely a gombaölőszerrel történt kezelés után 3 rétegben lakkozott, ill. egyedülálló, karbantartást nem igénylő, karcmentes, fehér színű poliuretán felületű (GPU). Vetemedésmentes szerkezet, mert a tok és a szárny rétegragasztott eljárással (GPL esetén), ill. a poliuretán borítás alatt rétegelt lemezből préselt, ragasztott eljárással (GPU esetén) készül. Tökéletes záródás, könnyű működtetés a több ponton záródó kilinccsel. Könnyű kezelhetőséget és tisztíthatóságot biztosít a teljesen átfordítható ablakszárny, mely a felső kilincs segítségével működtethető. A külső üvegfelület biztonságosan tisztítható a szárny rögzítésére szolgáló retesz segítségével. Hatékony szellőzés (ablakmérettől függően m 3 /h) az ablak zárt állapotában is a kétállású felső kilincs és a szellőzőnyílás segítségével. Kiemelkedő hőszigetelő hatás a választható üvegezésnek és az ütközéssel záródó ablakszerkezetnek köszönhetően. Kiváló légzárás és jobb hanggátlás a szárnyon körbefutó extra gumitömítéssel. Maximális biztonságot nyújt üvegtörés esetén is a rétegragasztott belső üvegfelület (--73-as üveg esetén). Elektromos működtetését nem javasoljuk. Könnyen felszerelhető VELUX árnyékolók az előre elhelyezett tartóknak köszönhetően. Szükség esetén külön rendelhető, speciális rugók segítségével os hajlásszögű tetőbe is beépíthető. Beépítéshez szükséges termékek 36 burkolókeret javasolt termékek 40 párazáró fólia 40 alátétfólia 40 hőszigetelő keret 42 árnyékolók 42 redőny 44 távműködtetők 22 TETŐTÉRI ABLAKOK

23 Ajánlott fogyasztói árak április 10-től ÚJ ÚJ Típus Méretek, cm 55 x 98 C04 66 x 118 F06 78 x 98 M04 78 x 118 M06 78 x 140 M08 78 x 160 M10 94 x 118 P06 94 x 140 P08 94 x 160 P x 118 S x 140 S x 160 S x 140 U08 GPL 3059 GPL 3073 GPU 0059 GPU 0073 szuper üvegezés extra üvegezés szuper üvegezés extra üvegezés = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 3 munkanap. A szállítási határidő 10 munkanap. Ez a típus réz, titáncink és előpatinázott cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! kétállású kilincs szellőzőnyílással Távműködtetés 44 kézi elektromos nem javasoljuk egyrétegű lakk extra üvegezés Árnyékolók 42 redőny külső hővédő roló belső árnyékolók szúnyogháló kézi elektromos napelemes kétrétegű lakk poliuretán bevonat szuper üvegezés standard üvegezés VELUX 23

24 GIL és GIU Fix ablak a jobb kilátásért Fix fa, ill.poliuretán tetőtéri ablak Nem nyitható, fix tetőtéri ablak, mellyel tetőtéri ablakok a tető síkjában lefelé bővíthetők. Beépítését minden esetben nyitható ablak (GGL, GPL, ill. GGU, GPU) alá javasoljuk, elsősorban térdfal nélküli tetőterekbe. Önmagában nem építhető be! 4 méretben kapható. Tartós és esztétikus fafelülettel kapható (GIL esetén), mely a gombaölőszerrel történt kezelés után 2 rétegben lakkozott, ill. egyedülálló, karbantartást nem igénylő, karcmentes, 3 színű poliuretán felületű (GIU esetén). Vetemedésmentes szerkezet, mert a tok és a szárny rétegragasztott eljárással (GIL esetén), ill. a poliuretán borítás alatt rétegelt lemezből préselt, ragasztott eljárással (GIU esetén) készül. Szinte akadálytalan kilátást és kimagaslóan esztétikus megjelenést biztosít a két közvetlenül egymás alá épített tokszerkezet. Kiemelkedő hőszigetelő hatás az extra üvegezésnek köszönhetően. Maximális biztonságot nyújt üvegtörés esetén is a rétegragasztott belső üvegfelület. Könnyen felszerelhető VELUX árnyékolók az előre felszerelt tartóknak köszönhetően. GZL típusú ablakkal nem építhető össze. GDL CABRIO mellé építve javasoljuk GPL típusú ablakkal összeépítve (GIL esetén) Beépítéshez szükséges termékek 25 burkolókeret javasolt termékek 40 párazáró fólia 40 alátétfólia 40 hőszigetelő keret 42 árnyékolók 42 redőny 24 TETŐTÉRI ABLAKOK

25 Ajánlott fogyasztói árak április 10-től Típus Méretek, cm 78 x 92 M34 94 x 92 P x 92 S x 92 U34 ÚJ GIL 3073 GIU 0073 extra üvegezés ÚJ extra üvegezés Burkolókeret ETW 1 ETS 1 Profilos tetőfedő anyagokhoz Sík tetőfedő anyagokhoz = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 10 munkanap. 1 A GIL és GIU fix ablakok beépítéséhez szükséges burkolókeret (ETW, ill. ETS) egy méretben, W34 méretkóddal rendelhető. Ez a típus réz, titáncink és előpatinázott cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! A fenti ártáblázat kizárólag a fix ablakok és a hozzájuk szükséges burkolókeretek árát mutatja. Mivel a fix ablakok önmagukban nem építhetők be, kérjük, válasszon tetőtéri ablakot a oldalon található típusok közül és hozzá megfelelő burkolókeretet a 37. oldalról. egyrétegű lakk extra üvegezés Távműködtetés nem lehetséges Árnyékolók 42 redőny külső hővédő roló belső árnyékolók szúnyogháló kézi elektromos napelemes kétrétegű lakk poliuretán bevonat szuper üvegezés standard üvegezés VELUX 25

26 VFE Térdfalablak a jobb kilátásért Térdfalba építhető fa ablak A térdfalablak tetszetős kiegészítő elem, segítségével a tetőtéri ablakok lefelé bővíthetők. A lakókörnyezet látványának zavartalan élvezetét kínálja. Függőleges helyzetben, térdfalba építhető be GZL, GGL vagy GPL típusú tetőtéri ablak alá. Elsősorban nappaliba, étkezőbe, hálószobába ajánljuk. Önmagában nem építhető be! 8 méretben kapható. Tartós és esztétikus fafelület, mely a gombaölőszerrel történt kezelés után 3 rétegben lakkozott. Vetemedésmentes szerkezet, mert a tok és a szárny rétegragasztott eljárással készül. Tökéletes záródás, könnyű működtetés az ablakszárny felső részén elhelyezkedő kilinccsel. Könnyű kezelhetőséget és tisztíthatóságot biztosít a lakótérbe benyitható ablakszárny. Hatékony szellőzés lehetséges a kilincs szellőzőállásán keresztül. Kiemelkedő hőszigetelő hatás az extra üvegezésnek és az ütközéssel záródó ablakszerkezetnek köszönhetően. Maximális biztonságot nyújt üvegtörés esetén is a rétegragasztott belső üvegfelület. GZL ablak alá történő beépítéskor ZZZ 193 jelű kiegészítő szükséges. Könnyen felszerelhető VELUX árnyékolók az előre elhelyezett tartóknak köszönhetően Beépítéshez szükséges termékek 27 burkolókeret javasolt termékek 40 párazáró fólia 40 alátétfólia 40 hőszigetelő keret 42 árnyékolók 26 TETŐTÉRI ABLAKOK

27 Ajánlott fogyasztói árak április 10-től Típus Méretek, cm 78 x 60 M31 78 x 95 M34 94 x 60 P31 94 x 95 P x 60 S x 95 S x 60 U x 95 U34 VFE 3073 extra üvegezés Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 10 munkanap. 1 A burkolókeret rendelési kódjának meghatározásához a VFE térdfalablak felett beépített VELUX tetőtéri ablak méretét azonosító méretkódot kell alkalmazni. Például egy GGL M08 tetőtéri ablak és egy VFE M34 térdfalablak kombinációja esetén EFW M08 vagy EFS M08. Típus Méretek, cm 78 x 98 M04 78 x 118 M06 78 x 140 M08 78 x 160 M10 78 x 180 M12 94 x 118 P06 94 x 140 P08 94 x 160 P x 118 S x 140 S x 160 S x 140 U x 160 U10 Burkolókeret EFW EFS Profilos tetőfedő anyagokhoz Sík tetőfedő anyagokhoz = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Ez a típus réz, titáncink és előpatinázott cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! egyrétegű lakk extra üvegezés Távműködtetés nem lehetséges Árnyékolók 42 redőny külső hővédő roló belső árnyékolók szúnyogháló kézi elektromos napelemes kétrétegű lakk poliuretán bevonat szuper üvegezés standard üvegezés VELUX 27

28 GDL CABRIO A világon egyedülálló tetőerkély Fa tetőerkély A luxus érzetét kelti az akadálytalanul beáramló fény, a padlótól a mennyezetig terjedő kilátás és utolérhetetlen hangulatot kölcsönöz a tetőtérnek a világon egyedülálló műszaki megoldású és megjelenésű tetőerkély. Elsősorban nappaliban és hálószobában ajánljuk. Kizárólag térdfal nélküli tetőterekben építhető be! Panoráma-kilátás az alsó kilinccsel 45 -ig felfelé-kifelé nyíló ablakszárny segítségével. 1 méretben (94 x 252 cm) kapható. Az alsó elem erkélyszerűen nyitható, oldalsó rácsa automatikusan lenyílik és csukódik. Tartós és esztétikus fafelülettel kapható, mely a gombaölőszerrel történt kezelés után 3 rétegben lakkozott. Vetemedésmentes szerkezet, mert a tok és a szárny rétegragasztott eljárással készül. Tökéletes záródás, könnyű működtetés a több ponton záródó kilinccsel. Könnyű kezelhetőséget és tisztíthatóságot biztosít a felső elem esetén teljesen átfordítható ablakszárny, mely a felső kilincs segítségével működtethető. A külső üvegfelület biztonságosan tisztítható a szárny rögzítésével. Hatékony szellőzés biztosítható a kétállású kilincs és a szellőzőnyílás segítségével. Kiemelkedő hőszigetelő hatás a választható üvegezésnek és az ütközéssel záródó ablakszerkezetnek köszönhetően. Kiváló légzárás és jobb hanggátlás a szárnyon körbefutó extra gumitömítéssel. Maximális biztonságot nyújt az alsó elem üvegtörése esetén is a ragasztott belső üvegfelület. Könnyen felszerelhető VELUX árnyékolók az előre elhelyezett tartóknak köszönhetően. Beépítéshez szükséges termékek 29 burkolókeret javasolt termékek 40 párazáró fólia 40 alátétfólia 40 hőszigetelő keret 42 árnyékolók 28 TETŐTÉRI ABLAKOK

29 Ajánlott fogyasztói árak április 10-től Típus Felső elem: Alsó elem: Méretek, cm 94 x 252 P19 GDL szuper üvegezés* (--59) extra üvegezés* (--73) GDL extra üvegezés* (--73) extra üvegezés* (--73) EDW Profilos tetőfedő anyagokhoz Burkolókeret EDS Sík tetőfedő anyagokhoz = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 10 munkanap. Ez a típus réz, titáncink és előpatinázott cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat a (06/1) es telefonszámon! * U ablak = 1,5 W/m 2 K kétállású kilincs szellőzőnyílással egyrétegű lakk extra üvegezés Távműködtetés nem lehetséges Árnyékolók 42 redőny külső hővédő roló belső árnyékolók szúnyogháló kézi elektromos napelemes kétrétegű lakk poliuretán bevonat szuper üvegezés standard üvegezés VELUX 29

30 GXL Tetőkijárat fűtött tetőterekbe Olyan fűtött, lakott tetőterekbe ajánljuk, ahonnan a tetőre való kijutás más módon nem oldható meg. Csoportosan beépített (118 cm magas tokkülméretű) ablakok mellé is beépíthető (kivéve GZL típus). 1 méretben (66 x 118 cm) kapható. Tartós és esztétikus fafelület, mely a gombaölőszerrel történt kezelés után 3 rétegben lakkozott. Vetemedésmentes szerkezet, mert a tok és a szárny rétegragasztott eljárással készül. Az oldalra nyitható szárny nyitásiránya tetszés szerint megválasztható. Hatékony szellőzés az ablak zárt állapotában is a szellőzőnyílás segítségével. Kiemelkedő hőszigetelő hatás a választható üvegezésnek és az ütközéssel záródó ablakszerkezetnek köszönhetően. Kiváló légzárás és jobb hanggátlás a szárnyon körbefutó extra gumitömítéssel. Maximális biztonságot nyújt üvegtörés esetén is rétegragasztott belső üvegfelület (--73-as üveg esetén). Könnyen felszerelhető VELUX árnyékolók az előre elhelyezett tartóknak köszönhetően. GZL típusú tetőtéri ablakkal nem építhető össze Ajánlott fogyasztói árak április 10-től ÚJ ÚJ Típus GXL 3059 GXL 3073 Méretek, cm 66 x 118 F06 szuper üvegezés extra üvegezés = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 10 munkanap. Ez a típus réz, titáncink és előpatinázott cink külső takarólemez-borítással, ill. más üvegezéssel is rendelhető. Kérje árajánlatunkat! Távműködtetés nem lehetséges Beépítéshez szükséges termékek 36 burkolókeret javasolt termékek 40 párazáró fólia 40 alátétfólia 40 hőszigetelő keret 42 árnyékolók Árnyékolók 42 redőny külső hővédő roló belső árnyékolók szúnyogháló kézi elektromos napelemes 30 TETŐTÉRI ABLAKOK

31 GVT és VLT Tetőkibúvók lakatlan padlásokra Kizárólag lakás céljára nem használatos, hőszigetelt (GVT), ill. hőszigetelés nélküli (VLT) padlásokra ajánljuk. A tetőkibúvó megkönnyíti a tetőre való kijutást, amikor az esetlegesen elvégzendő karbantartási munkák ezt szükségessé teszik. Síklemezfedés esetén nem használhatók! GVT VLT GVT Lakótérbe nem, csak használaton kívüli, hőszigetelt helyiségekbe ajánljuk. Az ablak burkolókerettel egybeépítve készül, maximum 60 mm profilmagasságú tetőfedő anyagokhoz. A tok anyaga fekete poliuretán, az ablakszárnyé pedig feketére galvanizált alumínium. Hőszigetelő üvegezéssel szállítjuk. Az oldalra nyitható szárny nyitásiránya tetszés szerint megválasztható és a szárny három állásban rögzíthető. Egy biztonsági kar automatikusan rögzíti az ablakszárnyat 90 -os nyitáskor, ily módon megkönnyítve a menekülést esetleges vészhelyzetben. Az ablakot a kioldó gomb megnyomásával lehet becsukni. U ablak = 4,3 W/m 2 K U üveg = 3,0 W/m 2 K VLT Hőszigetelés nélküli padlásokra ajánljuk. Az ablak burkolókerettel egybeépítve készül, amely megkönnyíti a beépítést. Maximum 60 mm profilmagasságú tetőfedő anyagoknál alkalmazható. A tok fekete poliuretánból készül, az ablakszárny pedig feketére galvanizált alumíniumból. Hőszigetelő üvegezéssel szállítjuk. Szárnya 180 -ig felfelé nyitható. Három szellőztető állásban rögzíthető. U ablak = 5,1 W/m 2 K U üveg = 3,0 W/m 2 K Ajánlott fogyasztói árak április 10-től Típus Üvegezés Méretek, cm 46 x x GVT VLT hőszigetelő hőszigetelő = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 3 munkanap. VELUX 31

32 TWF és TWR Fénycsatorna Minden, a ház belsejében fekvő helyiségbe ajánljuk, mely a tetővel közvetlenül nem határos. Ilyen helyiség például a fürdőszoba, az előszoba, a gardrób, a háztartási helyiség vagy a lépcsőház, ahol a természetes megvilágítás napközben kívánatos lehet. Konyhába, hálószobába és nappaliba továbbra is a VELUX tetőtéri ablakok alkalmazását javasoljuk. Sok házban és lakásban a fürdőszoba, a folyosó vagy a gardrób csak akkor jutnak természetes fényhez, ha az ajtajuk nyitva van. Általában ezekben a zárt és sötét helyiségekben magától értetődő a mesterséges fény használata. A VELUX fénycsatorna véget vet ennek, hiszen egy speciális rugalmas csövön (TWF) vagy egy merev csövön (TWR) keresztül a napfény a legsötétebb helyiségbe is eljut. A fénycsatorna harmonikusan illeszkedik a tetőbe, mert megjelenése a tetőtéri ablakokhoz hasonló. Ha a cserépléc külső síkja és a mennyezet belső síkja közötti távolság cm, a TWF fénycsatorna beépítését javasoljuk. Ha a cserépléc külső síkja és a mennyezet belső síkja közötti távolság cm, a TWR fénycsatorna beépítését javasoljuk. Ennél nagyobb távolság áthidalásához a ZTR jelű, 90 cm-es toldócső használható. Több toldócső beépítésével a TWR fénycsatorna hossza 600 cm-ig növelhető. A fénycsatorna hatékonyságának kiszámítására használja a oldalon található Lux kalkulátort! 32 FÉNYCSATORNA

33 Elemei: Bevilágító fix tetősíkablak A tok anyaga fekete poliuretán, külmérete 47x47 cm Az ablakszárny fekete galvanizált alumíniumból készül, 4 mm vastag edzett öntisztuló üveggel Profilos, max. 120 mm vastag tetőfedő anyaghoz készült, burkolókerettel egybeépítve. Sík tetőfedő anyaghoz nem építhető be! Ha a fénycsatornát sík tetőfedő anyagba kívánja beépíteni, hívja vevőszolgálatunkat! Mennyezetbe szerelhető világítóegység Kétrétegű, akril hőszigetelő búra Fehér színű takarógyűrű Összekötő cső TWF esetén a cső flexibilis, 200 cm hosszú, 35 cm átmérőjű, belül fényviszszaverő alumíniumfólia burkolattal TWR esetén a cső merev kialakítású, a csomag 2 db könyökelemet és 2 db 60 cm hosszú csövet tartalmaz. A cső 35 cm átmérőjű, belül fényvisszaverő alumíniumfólia burkolattal. Fényvisszaverő képessége nagyobb, mint a TWF esetén. Kiegészítő elem: Toldócső A ZTR 90 cm-es toldócső szükség esetén a TWR típusú felülvilágító kiegészítő eleme lehet max. 600 cm-ig. Ajánlott fogyasztói árak április 10-től ÚJ ÚJ Típus TWF 014 TWR 014 ZTR Méretek TWR típushoz 47x47 cm tokkülméret = áfás fogyasztói árak (az áfa mértéke 20%) = áfa nélküli fogyasztói árak Szállítási határidő: a márkakereskedő által megrendelt termékeket az itt megadott munkanapon belül szállítjuk a kereskedő telephelyére. A szállítási határidő 3 munkanap. A szállítási határidő 10 munkanap. VELUX 33

34 34 NAPKOLLEKTOR

35 VELUX napkollektor A ház tetejét egész nap éri a napsütés, és alaposan felmelegíti azt. Ez a hő elveszik, sőt, nagy megterhelést jelent a tető hőszigetelésére. Fordítsa saját javára ezt a problémát! A napkollektor évtizedes találmány, de napjainkban, a növekvő energiaárak mellett már a befektetés viszonylag gyors megtérüléséről is érdemes szót ejteni. Egyetlen VELUX napkollektor képes nyáron egy család melegvíz igényének (30 40 l/nap melegvízfogyasztást feltételezve) teljes energiaszükségletét biztosítani. Ez az arány még a téli hónapokban is elérheti a 30 40%-ot. A VELUX napkollektorai a jelenleg kapható abszorpciós rendszerű napkollektorok között szerkezeti felépítésüknek köszönhetően, a legnagyobb teljesítményűek közé tartoznak. Külsőre a megszólalásig hasonlítanak a VELUX tetőtéri ablakokra, mi több, a kombi burkolókeretek segítségével tetszőleges számú napkollektor és ablak kombinálható egymással. Ha a VELUX napkollektorokról további információra van szüksége, látogasson el a oldalra vagy hívja vevőszolgálatunkat a (06/1) es telefonszámon. VELUX szolár rendszer Napkollektor Fűtésrásegítő Melegvíz-tároló tartály Meleg víz Hideg víz VELUX 35
