PROGRAMOZÁSI UTASÍTÁS GEM-P1632 RIASZTÓKÖZPONTHOZ

Átírás

1 PROGRAMOZÁSI UTASÍTÁS GEM-P1632 RIASZTÓKÖZPONTHOZ Gyors indítás: 1. A bekötési rajz alapján csatlakoztassa a szirénát, a tápfeszültséget a pgm kimeneteket, az adat buszt, földelést, a zóna és telefon csatlakozókat. FIGYELEM: Kövesse a telepítési utasításban leírtakat! 2. Csatlakoztassa először az AC tápfeszültséget majd az akkumulátort. 3. Konfigurálja a kezelőt ( xx oldal) 4. Lépjen be az Egyszerű Menü Vezérelt Módba: GEM RP1CAe2 kezelő (Mérnöki Programmód) Üsse be a következőt Mérnöki kód Üsse be a kezelőn ACTIVATAE PROGRAM Y/N (GEM RP1CAe2) GEM RP2ASe2 kezelő Üsse be TURN PROG Y/N (GEM RP2ASe2) felirat jelenik meg. a mérnöki programmódba való belépéshez 1

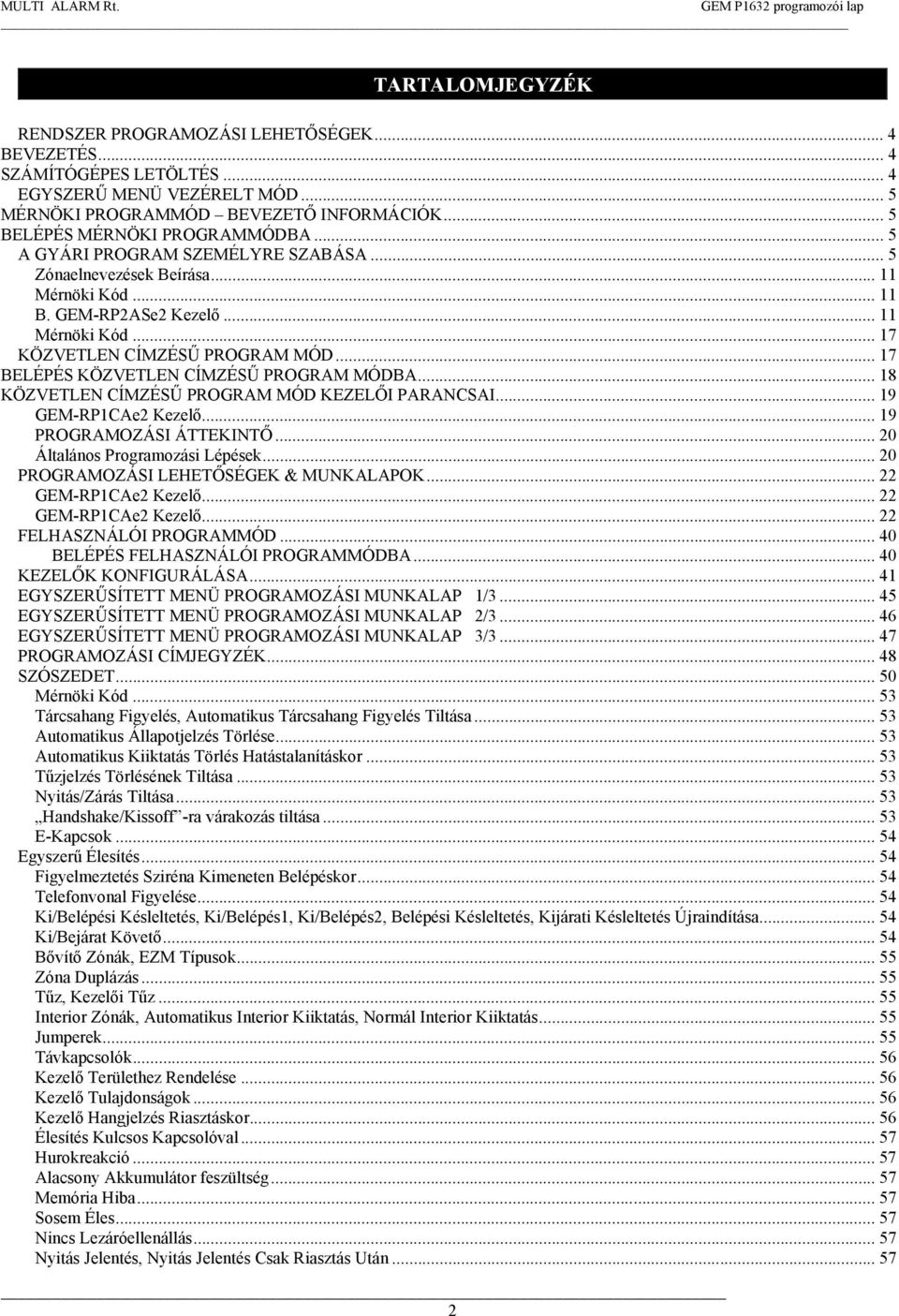

2 TARTALOMJEGYZÉK RENDSZER PROGRAMOZÁSI LEHETŐSÉGEK... 4 BEVEZETÉS... 4 SZÁMÍTÓGÉPES LETÖLTÉS... 4 EGYSZERŰ MENÜ VEZÉRELT MÓD... 5 MÉRNÖKI PROGRAMMÓD BEVEZETŐ INFORMÁCIÓK... 5 BELÉPÉS MÉRNÖKI PROGRAMMÓDBA... 5 A GYÁRI PROGRAM SZEMÉLYRE SZABÁSA... 5 Zónaelnevezések Beírása Mérnöki Kód B. GEM-RP2ASe2 Kezelő Mérnöki Kód KÖZVETLEN CÍMZÉSŰ PROGRAM MÓD BELÉPÉS KÖZVETLEN CÍMZÉSŰ PROGRAM MÓDBA KÖZVETLEN CÍMZÉSŰ PROGRAM MÓD KEZELŐI PARANCSAI GEM-RP1CAe2 Kezelő PROGRAMOZÁSI ÁTTEKINTŐ Általános Programozási Lépések PROGRAMOZÁSI LEHETŐSÉGEK & MUNKALAPOK GEM-RP1CAe2 Kezelő GEM-RP1CAe2 Kezelő FELHASZNÁLÓI PROGRAMMÓD BELÉPÉS FELHASZNÁLÓI PROGRAMMÓDBA KEZELŐK KONFIGURÁLÁSA EGYSZERŰSÍTETT MENÜ PROGRAMOZÁSI MUNKALAP 1/ EGYSZERŰSÍTETT MENÜ PROGRAMOZÁSI MUNKALAP 2/ EGYSZERŰSÍTETT MENÜ PROGRAMOZÁSI MUNKALAP 3/ PROGRAMOZÁSI CÍMJEGYZÉK SZÓSZEDET Mérnöki Kód Tárcsahang Figyelés, Automatikus Tárcsahang Figyelés Tiltása Automatikus Állapotjelzés Törlése Automatikus Kiiktatás Törlés Hatástalanításkor Tűzjelzés Törlésének Tiltása Nyitás/Zárás Tiltása Handshake/Kissoff -ra várakozás tiltása E-Kapcsok Egyszerű Élesítés Figyelmeztetés Sziréna Kimeneten Belépéskor Telefonvonal Figyelése Ki/Belépési Késleltetés, Ki/Belépés1, Ki/Belépés2, Belépési Késleltetés, Kijárati Késleltetés Újraindítása Ki/Bejárat Követő Bővítő Zónák, EZM Típusok Zóna Duplázás Tűz, Kezelői Tűz Interior Zónák, Automatikus Interior Kiiktatás, Normál Interior Kiiktatás Jumperek Távkapcsolók Kezelő Területhez Rendelése Kezelő Tulajdonságok Kezelő Hangjelzés Riasztáskor Élesítés Kulcsos Kapcsolóval Hurokreakció Alacsony Akkumulátor feszültség Memória Hiba Sosem Éles Nincs Lezáróellenállás Nyitás Jelentés, Nyitás Jelentés Csak Riasztás Után

3 Pánik Zóna, Kezelői Pánikjelzések Tápfeszültségre Kapcsolódási Késleltetés Elő Riasztás Jelzés Tárcsázási Késleltetés Prioritásos Terület Élesítés Prioritásos Zónák Prioritásos Zóna Kiiktatással Vevő Formátum Külső Relé Vezérlés Relé Zóna Követés Jelentés 1 Telefonszámra, Jelentés 3 Telefonszámra Füstérzékelők

4 BEVEZETÉS RENDSZER PROGRAMOZÁSI LEHETŐSÉGEK A GEM-P1632 riasztóközpontot többféle módon programozhatja, ezek részletezését a következő fejezetben találhatja meg. A kezelői kijelzéseknél először a GEM-RP1CAe2 kezelő jelzései láthatóak előbb angol, majd magyar nyelven ajánlatos a programozáshoz ezt a kezelőt alkalmazni, majd ezt követően a GEM-RP2ASe2 jelzései következnek. A két kezelő hasonlóan működik, azonban mivel a GEM-RP2ASe2 kezelő kijelzője kisebb méretű, az üzenetek rövidített formában, vagy több sorban léptetve jelennek meg. Ezen a kezelőn zónaelnevezéseket nem tudunk megjeleníteni. [ Számítógépes programozás: Ez a legelőnyösebb megoldás. Lehetőség van helyileg, vagy távolról a panelbe adatok letöltésére, illetve a panelről adatok kimásolására egy IBM PC kompatibilis 386-os vagy annál jobb processzorral rendelkező számítógépre. A programozás a Napco PCD3000 szoftverének 3.26 vagy későbbi verzióival lehetséges, mely a szövegkörnyezettől függő súgójával és a hibaellenőrző funkciójával megvédi a programozót összeférhetetlen, vagy hibás adat bevitele ellen. [ Egyszerű Menü Vezérelt Mód (Mérnöki Programmód) Programozás Kezelőről: Itt lehetőség van az 1 terület zónáinak, a zóna duplázásnak, a tűzzónák számának (mind a 2 illetve 4 vezetékes), távfelügyeleti jelentésnek, ki/bejárati zónák számának, interior zónák számának, az 1-es terület kezelőinek, a távfelügyeleti vevőközpont telefonszámának, az azonosító számnak, a felügyeleti vevő formátumának, felhasználói kódoknak, vezeték nélküli eszközöknek, és zóna elnevezéseknek a programozására a kezelő segítségével. Egy új panel esetén, egy általános telepítői program készülhet így a kezelőről. A menü vezérelt móddal a telepítő gyorsan konfigurálhatja a rendszert. Későbbiekben a részletes beállításokra a Követlen Című Programmódban van lehetőség [ Közvetlen Című Programmód (Mérnöki Programmód) Programozás Kezelőről: Ez a programozási típus a Mérnöki Programmódnak olyan kibővítése, melyben adatokat lehet beírni kezelőről meghatározott címekre. Ez a programozási mód az Egyszerű Menü Vezérelt Módból bármikor elérhető a RESET gomb megnyomásával. [ Felhasználói Programmód Programozás Kezelőről: Ez a programmód a jogosult-sággal rendelkező felhasználóknak lehetőséget ad a felhasználói kódok és a zóna elnevezések programozására. SZÁMÍTÓGÉPES LETÖLTÉS A riasztóközpont programja számítógépről a következő módszerekkel tölthető le: Helyi Letöltés:(Figyelem: Ez a művelet a telepítés előtt végezhető, a külső eszközök csatlakoztatása nélkül.)az adatkábelt csatlakoztassa a panel letöltő (JP2) csatlakozójához, illetve a PCI2000/3000 interfész LOCAL (JP3) csatlakozójához. Hasonlóan elvégezhető a letöltés ha PCI MINI interfészt csatlakoztat a számítógépéhez, és az adatkábelt csatlakoztatja a panel letöltő (JP2) csatlakozójához, Távtöltés: Funkció Mód Amikor folyamatos magas hangot hall a központ telefonvonalán, lépjen az ACIVATE DOWNLOAD programponthoz és nyomja meg az ON/FF vagy a YES gombot. A vonal megszakad. Ezután várja meg a programozó visszajelzését a sikeres távtöltésről. Visszahívásos Módszer: Ha programozva lett, akkor a magára hagyott központ programozható a módszerrel. Felhívás után a panel egy letöltési kódot kér a programozótól. Helyes kód esetén felépíti a kapcsolatot. Ha a visszahívási telefonszám programozva lett, akkor a kapcsolat felépítése előtt a panel elbont, és a programozott telefonszámon felhívja a számítógépet. 4

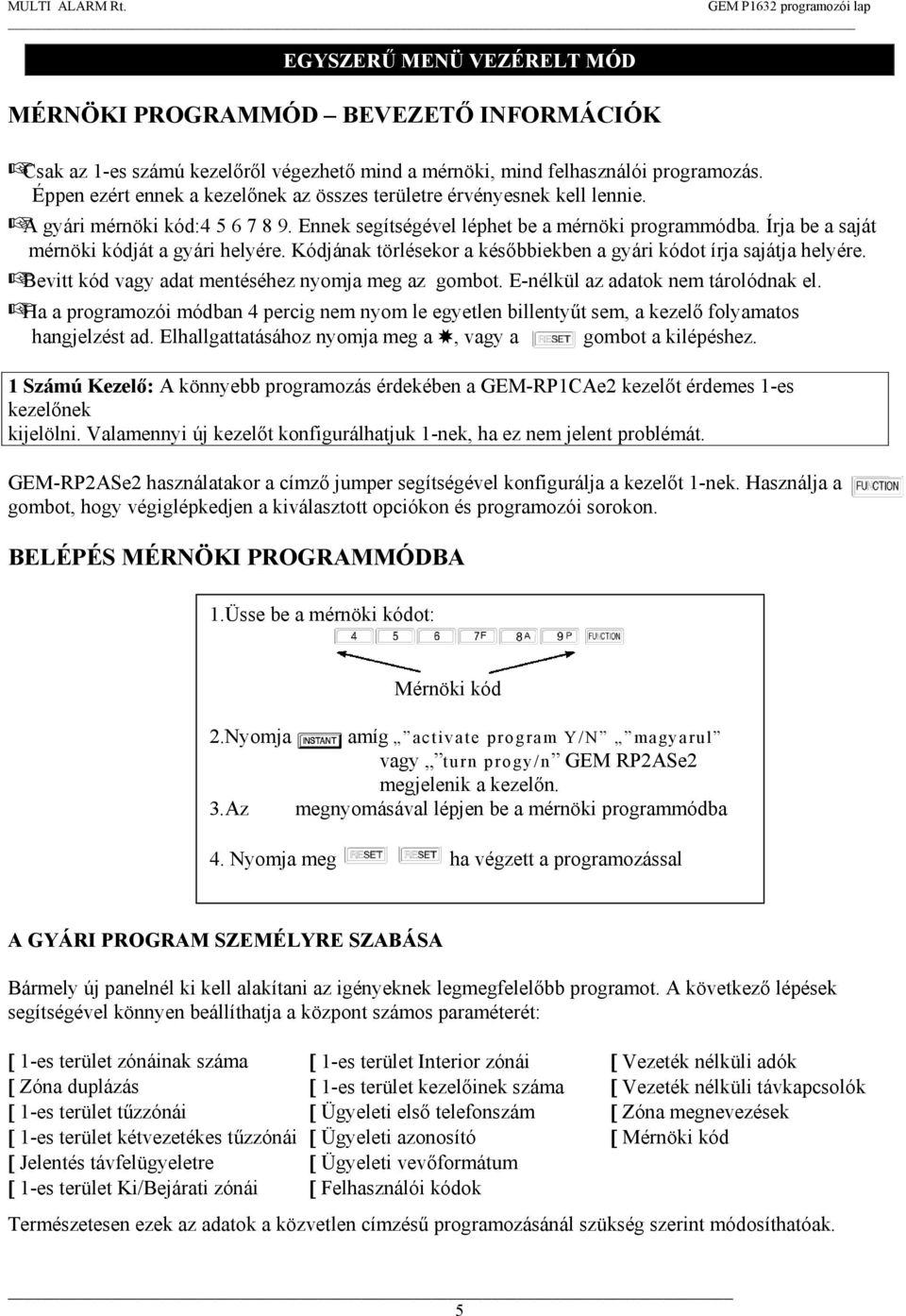

5 EGYSZERŰ MENÜ VEZÉRELT MÓD MÉRNÖKI PROGRAMMÓD BEVEZETŐ INFORMÁCIÓK Csak az 1-es számú kezelőről végezhető mind a mérnöki, mind felhasználói programozás. Éppen ezért ennek a kezelőnek az összes területre érvényesnek kell lennie. A gyári mérnöki kód: Ennek segítségével léphet be a mérnöki programmódba. Írja be a saját mérnöki kódját a gyári helyére. Kódjának törlésekor a későbbiekben a gyári kódot írja sajátja helyére. Bevitt kód vagy adat mentéséhez nyomja meg az gombot. E-nélkül az adatok nem tárolódnak el. Ha a programozói módban 4 percig nem nyom le egyetlen billentyűt sem, a kezelő folyamatos hangjelzést ad. Elhallgattatásához nyomja meg a, vagy a gombot a kilépéshez. 1 Számú Kezelő: A könnyebb programozás érdekében a GEM-RP1CAe2 kezelőt érdemes 1-es kezelőnek kijelölni. Valamennyi új kezelőt konfigurálhatjuk 1-nek, ha ez nem jelent problémát. GEM-RP2ASe2 használatakor a címző jumper segítségével konfigurálja a kezelőt 1-nek. Használja a gombot, hogy végiglépkedjen a kiválasztott opciókon és programozói sorokon. BELÉPÉS MÉRNÖKI PROGRAMMÓDBA 1.Üsse be a mérnöki kódot: 2.Nyomja 3.Az Mérnöki kód amíg activate program Y/N magyarul vagy turn progy/n GEM RP2ASe2 megjelenik a kezelőn. megnyomásával lépjen be a mérnöki programmódba 4. Nyomja meg ha végzett a programozással A GYÁRI PROGRAM SZEMÉLYRE SZABÁSA Bármely új panelnél ki kell alakítani az igényeknek legmegfelelőbb programot. A következő lépések segítségével könnyen beállíthatja a központ számos paraméterét: [ 1-es terület zónáinak száma [ Zóna duplázás [ 1-es terület tűzzónái [ 1-es terület kétvezetékes tűzzónái [ Jelentés távfelügyeletre [ 1-es terület Ki/Bejárati zónái [ 1-es terület Interior zónái [ 1-es terület kezelőinek száma [ Ügyeleti első telefonszám [ Ügyeleti azonosító [ Ügyeleti vevőformátum [ Felhasználói kódok [ Vezeték nélküli adók [ Vezeték nélküli távkapcsolók [ Zóna megnevezések [ Mérnöki kód Természetesen ezek az adatok a közvetlen címzésű programozásánál szükség szerint módosíthatóak. 5

6 ÚJ PANELEK: A gyári program személyre szabása csak új panel esetén végezhető el. Amennyiben a panelt már valamilyen módon programozták korábban az adatok így nem módosíthatóak. Ebben az esetben a gyári program visszaállítása lehet a megoldás; (a) a mérnöki programmódban nyomja meg a RESET gombot; (b) lépjen be a 1197 címre(program Törlés); (c) nyomja meg az ON/OFF gombot. A. GEM-RP1CAe2 Kezelő A saját alapprogram elkészítéséhez használja a GEM-RP1CAe2 kezelőt, adja meg a következő paramétereket és a bevitt értékeket rögzítse a programozói munkafüzetben (xx. Oldal) #OF ZNS IN AREA1 ENTER # ZONES Zónák száma az 1-es területen Írja be a zónák számát 1-es Terület Zónáinak Száma (csak új panelnél jelenik meg) Közvetlenül írja be az 1-es területre programozandó zónák számát. Az elfogadható érték közötti szám. Használja a szám billentyűket, 10 alatti értéknél 0-val kezdje a számot. A rendszer az első nyolc zónán túl 4-es csoportokra osztódik és ezeket a csoportokat automatikusan kezeli. Tehát például ha 18-at visz be a központ azt 20-ra fogja javítani. Nyomja meg az ON/OFF gombot a mentéshez, a NEXT gombot a továbblépéshez. Figyelem: 2 területes rendszernél a rendszerben lévő összes zóna számát ide írja be, és a közvetlen címzésű résznél később válassza szét a zónákat. Vezeték nélküli eszközök számát is ide írja be, ezeket is a későbbiekben kell majd elkülöníteni. EZ ZONE DOUBLING ENABLED? Y/N Nyomja meg YES vagy NO EZ zónaduplázás engedélyezve? I/N Nyomja meg YES vagy NO Zóna Duplázás (csak új panelnél jelenik meg) Ha az 1-es terület zónáinak száma 16 vagy ennél több, nyomja meg a YES gombot, és ezzel ténylegesen megduplázza a panel vezetékes zónáinak számát. Ezek a zónák ezentúl nem EOL zónák, és csak NC eszközökhöz használhatja. Ebben az esetben az 1-es zóna csatlakozási pontjára kall kötni a 9-es zónát is megkülönböztetett ellenállással. Ha nem kívánja a ezt a funkciót használni nyomja meg a NO gombot. FIRE ZONES ENTER ZONE # 1-es Terület Tűzzónáinak Száma (csak új panelnél jelenik meg) Írja be a tűzjelzésre használt zónák számát. (a 2-4 és a vezeték nélküli érzékelőket is beleértve) Lehetséges érték közötti szám. Használja a szám billentyűket, 10 alatti értéknél 0-val Tűzzónák kezdje a számot. Mentéshez használja az ON/OFF gombot, majd Írja be a zónák számát folytassa a következő lehetséges tűzzónával. Továbblépéshez nyomja meg a NEXT gombot. Figyelem: 2 területes rendszernél a rendszerben lévő összes zóna számát ide írja be, és a közvetlen címzésű résznél később válassza szét a zónákat. 2-WIRE FIRE ZNS ENTER ZONE # 2 vezetékes tűzzónák Írja be a zónák számát 1-es Terület 2 Vez.Tűzzónáinak Száma (csak új panelnél) Azon tűzzónák száma (az előző kérdésből) melyek 2-vezetékes érzékelőt használnak. Lehetséges érték Használja a szám billentyűket, mindig 0-val kezdje a számot. Mentéshez használja az ON/OFF gombot, majd folytassa a következő lehetséges tűzzónával. Figyelem: Csak az előző kérdésben megjelölt zónák közül lehetkijelölni a kétvezetékes tűzzónát. Továbblépéshez nyomja meg a NEXT gombot. Figyelem: JP-3-nak 2-WF állásban kell lennie. 6

7 REPORT ALL ZONES TO CENTRAL Y/N Nyomja meg YES vagy NO Minden zónát jelentsen I/N Távfelügyeleti központ(csak új panelnél jelenik meg) Amennyiben a központ távfelügyeleti központba küldi a jelzéseit nyomja meg a YES gombot. Ha nem kér jelentést nyomja le a NO gombot. Nyomja meg YES vagy NO ENTRY/EXIT ZONES ENTER ZONE # Ki/belépő zónák Írja be a zónák számát 1-es Terület Ki/Bejárati Zónái (csak új panelnél jelenik meg) Közvetlenül írja be azon zónák számát, melyeket Ki/Bejárati zónaként kíván használni. Lehetséges érték Használja a szám billentyűket, 10 alatti értéknél 0-val kezdje a számot. Mentéshez használja az ON/OFF gombot, majd folytassa a következő lehetséges Ki/Bejárati zónával. Továbblépéshez nyomja meg a NEXT gombot. Figyelem: az ajtóharang funkció automatikusan hozzárendelődik ezekhez a zónákhoz. 2 területes rendszernél a rendszerben lévő összes zóna számát ide írja be, és a közvetlen címzésű résznél később válassza szét a zónákat. INTERIOR ZONES ENTER ZONE # Ki/belépő zónák Írja be a zónák számát 1-es Terület Interior Zónái (csak új panelnél jelenik meg) Közvetlenül írja be azon zónák számát, melyeket Interior zónaként kíván használni. Lehetséges érték Használja a szám billentyűket, 10 alatti értéknél 0-val kezdje a számot. Mentéshez használja az ON/OFF gombot, majd folytassa a következő lehetséges Interior zónával. Továbblépéshez nyomja meg a NEXT gombot. Figyelem: az Interior zónák automatikusan követő zónának programozódnak. 2 területes rendszernél a rendszerben lévő összes zóna számát ide írja be, és a közvetlen címzésű résznél később válassza szét a zónákat. # AREA1 KEYPADS ENTER # KPS 1-es terület kezelői Írja be a kezelők számát 1-es Terület Kezelői CENTRAL PHONE # Ügyeleti állomás telefonszáma Távfelügyeleti Állomás Első Telefonszám Közvetlenül írja be az 1-es területen használt kezelők számát. Lehetséges érték Használja a szám billentyűket, mindig 0- val kezdje a számot. Mentéshez használja az ON/OFF gombot, majd továbblépéshez nyomja meg a NEXT gombot. Figyelem: a 2-es terület kezelőit kizárólag a közvetlen címzésű résznél adhatja meg. Használja a szám billentyűket, írja be a maximum 16 jegyű telefonszámot, a szükséges előtétszámmal együtt. A 0gombokat használja a nullához, 1 től 5ig terjedőeket pedig B-F betűkhöz. Figyelem: tárcsázás előtti szünethez D -t, tárcsahang figyeléshez pedig E -t programozzon. Üres helyhez 0-t nyomja meg. Mentéshez használja az ON/OFFgombot, majd továbblépéshez nyomja meg a NEXT gombot. Figyelem: a 2. és 3. telefonszámot kizárólag a közvetlen címzésű résznél adhatja meg. 7

8 CENTRAL STATION ACCOUNT # Ügyeleti állomáshoz tartozó azonosító SEE WI FOR INFO RCVR FORMAT (0) Ügyeleti állomás vevőformátuma Első Telefonszámhoz Tartozó Távfelügyeleti azonosító Írja be a négyjegyű azonosítószámot. Használja a szám billentyűket, Itt a 0 gombbal viheti be a nullát, és 0 val hagyhat ki üres helyet. Mentéshez használja az ON/OFF gombot, majd továbblépéshez nyomja meg a NEXT gombot. Figyelem: a 2. és 3. telefonszámhoz tartozó azonosítókat a közvetlen címzésű résznél adhatja meg. Távfelügyeleti Vevőközpont Formátuma Az alábbi táblázatból írja be a vevőközpont által használt formátumot. Használja a szám billentyűket, Itt a 0 gombbal viheti be a nullát, és 0 val hagyhat ki üres helyet. 1 től 4 ig viheti be a B E betűket. Mentéshez használja az ON/OFF gombot, majd továbblépéshez nyomja meg a NEXT gombot. Bevitt Vevőközpont Bevitt Vevőközpont Adat Formátuma Adat Formátuma Figyelem: a 2. és 3. telefonüres Ademco Slow, Silent Knight Slow 5 Universal High Speed számhoz tartozó formá- 2 Radionics Fast B SIA tumokat csak a közvetlen 3 Silent Knight Fast C Ademco Point ID címzésű résznél adhatja meg 4 Radionics, DCI, Franklin Slow E Pager ENTER USER CODE U _- Felhasználó Száma Felhasználói kód 1.Terület 2.Teület Felhasználói Kód Bevitel (a gombbal állítsa be a kurzort) Gyári program esetén maximum 32, 1-es és 2-es területre vonatkozó opciókkal rendelkező kód vihető be. nyomja meg a gombot egyszer a kurzor beállításához. Használja Írja be a felhasználói kódot a számbillentyűket a 4-6 számjegyű kódok beviteléhez. A beírást Felhasználó Száma Felhasználói kód 1.Terület 2.Teület balról kezdje, és ne hagyjon ki üres helyeket csak az utolsó helyeken. Figyelem: ha a csapdakódot a 072 címen engedélyezi és a 1054 címen a csapdakód értékét üresen hagyja, akkor semelyik felhasználói kód első két jegyében ne szerepeltesse a 99-et. Ha a programozott kód 6-nál kevesebb számjegyből áll, a számok után nyomja meg a gombot, hogy a kurzort a területekre vonatkozó beállításokra léptesse. A beállítások az alábbi táblázatban találhatóak: Felhasználói Beállítások Felhasználói Kód Terület Terület Terület Tulajdonságok Bevitt Adat Engedélyezett Bal Jobb Tulajdonság üres( ) üres( ) Tiltott üres( ) 1 Élesítő/Hatást üres( ) 2 Élesítő üres( ) 3 Szervíz üres( ) 4 Beléptetés üres( ) 8 *Programkód Terület Tulajdonságok: Maximum 32 felhasználói kód programozható. Válassza ki a kívánt területtulajdonságokat az 1. és a 2. területhez is a táblázatból, majd írja be a fennmaradó helyekre valamennyi felhasználói kódnál. 8

9 Példa: Programozza a 2222 kódot a 2 felhasználónak, az 1. területen Élesítési/Hatástalanítási és Felhasználói Programkód jogosultságokkal. Írjon be t a felhasználói kódnak, üres( ) 9 az 1. Terület Tulajdonságai-hoz, és üres( )üres( ) a 2. Terület Tulajdonságaihoz. A 2. Terület Tulajdonságaihoz nyomja meg a gombot ismételten. Válassza a táblázatból a kívánt tulajdonságot. A rögzítéshez nyomja meg az ON/OFF gombot, majd a gombbal állítsa a kurzort a felhasználó sorszámára és változtassa meg a számbillentyűkkel. Programozza az új felhasználót az előbb leírtaknak megfelelően. Emlékeztetőül jegyezze fel a kódszámokat a programozói munkafüzetbe, ezen utasítás végébe. Terület Tulajdonságok Tiltott Élesítő/Hatástalanító Élesítő Szerviz Kód Beléptetés Programkód Magyarázat A kód nem érvényes az adott területre A kód a terület ki és bekapcsolására használható A terület hatástalanítását nem engedélyezi Korlátozott élesítő/hatástalanító kód. Használatakor SERVICE ON MAGYARUL! vagy S olvasható a kezelőkön. A terület hatástalanítását érvényes kóddal, beleértve a Szerviz Kódot is lehet elvégezni. Ha a területet nem a szerviz kóddal élesítik, akkor azzal nem is lehet hatástalanítani. Használatakor lehetőség van ajtózár vezérlésére. Működéséhez a 0719 címen Beléptetés Vezérlés PGM2-n és a 0711 címen a PGM2 időzítést kell beállítani. Ez a felhasználói programkód. Csak az 1-es kezelőről végezhető a programozás, ezért mindkét területhez rendelje hozzá. Engedélyezéséhez írjon 8-at a tulajdonságok adatbeviteli mezőjébe. KÓDOK MEGVÁLTOZTATÁSA VAGY TÖRLÉSE: Megváltoztatáshoz csupán kövesse az előző lépéseket és nyomja meg az ON/OFFgombot. Törlésnél hasonlóan cselekedjen, de minden mezőt hagyjon üresen. Zónaszám ZN# XMIT#+CS P ZN :0-0 Zóna ID Pont Száma Kód Adó száma Vezeték Nélküli Eszközök (a gombbal állítsa be a kurzort) (Csak vezeték nélküli rendszerhez használja a Gyors Módszert) Minden eszközhöz ( a távkapcsolóhoz is ) rendeljen egy zónaszámot (0-32), a hatjegyű azonosítót (RF ID) és az ellenőrző összeget, melyek az eszközön találhatóak. Ide írja a pontok számát (1-4); felügyelet nélküli eszközhöz írjon 9-t. Figyelem: az azonosítók bevitelénél a betűket a következők szerint írja be: A= 0 ; B= 1; C= 2; D= 3; E= 4;F= 5. Mentéshez használja az ON/OFF gombot, majd továbblépéshez nyomja meg a NEXT gombot. Magyarul?! ZN# XMIT#+CS P ZN :0-0 Zónaszám Adó száma ZN# XMIT#+CS P ZN01-ENROLL:A- - 9

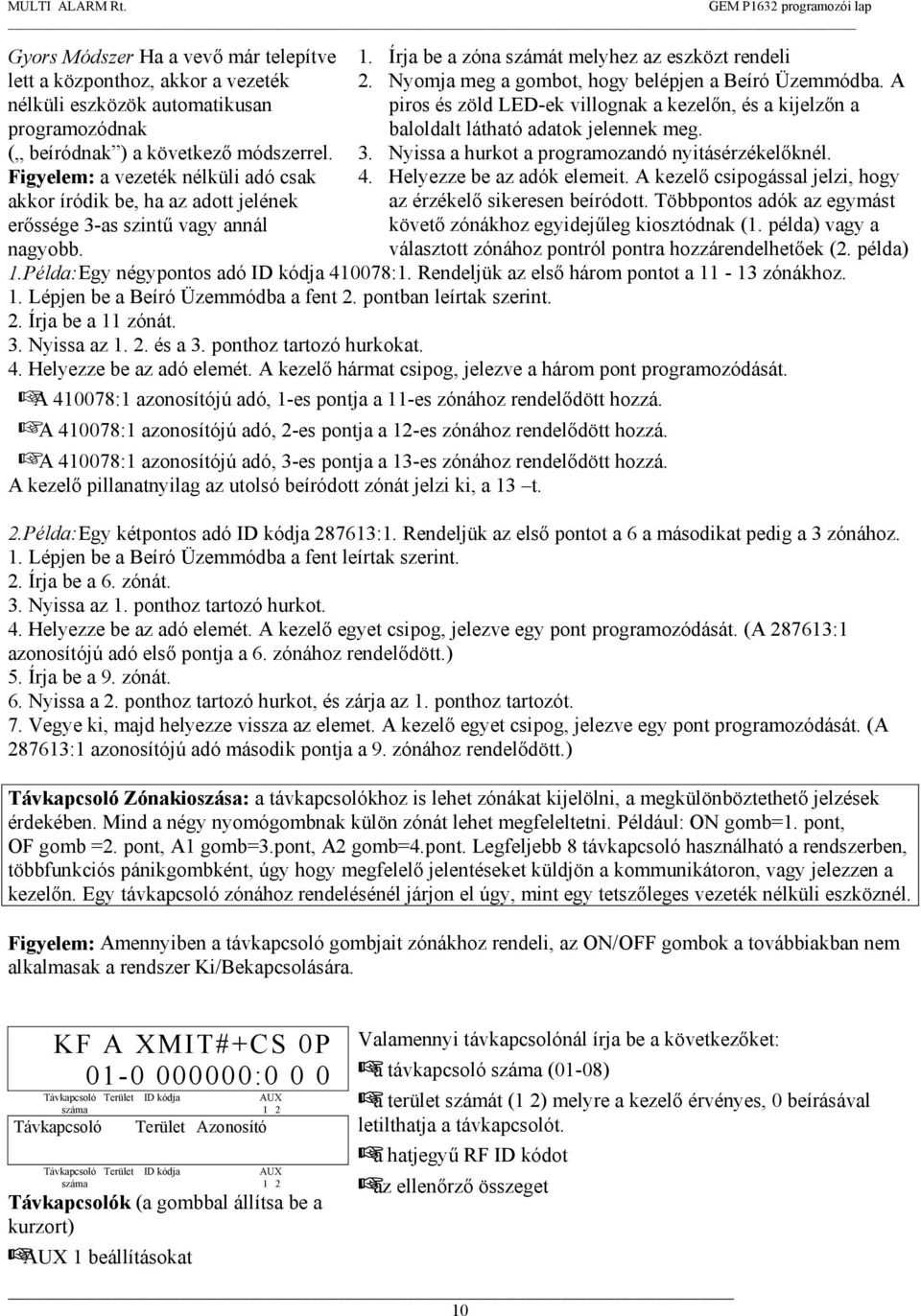

10 Gyors Módszer Ha a vevő már telepítve lett a központhoz, akkor a vezeték nélküli eszközök automatikusan programozódnak ( beíródnak ) a következő módszerrel. Figyelem: a vezeték nélküli adó csak akkor íródik be, ha az adott jelének erőssége 3-as szintű vagy annál nagyobb. 1. Írja be a zóna számát melyhez az eszközt rendeli 2. Nyomja meg a gombot, hogy belépjen a Beíró Üzemmódba. A piros és zöld LED-ek villognak a kezelőn, és a kijelzőn a baloldalt látható adatok jelennek meg. 3. Nyissa a hurkot a programozandó nyitásérzékelőknél. 4. Helyezze be az adók elemeit. A kezelő csipogással jelzi, hogy az érzékelő sikeresen beíródott. Többpontos adók az egymást követő zónákhoz egyidejűleg kiosztódnak (1. példa) vagy a választott zónához pontról pontra hozzárendelhetőek (2. példa) 1.Példa:Egy négypontos adó ID kódja :1. Rendeljük az első három pontot a zónákhoz. 1. Lépjen be a Beíró Üzemmódba a fent 2. pontban leírtak szerint. 2. Írja be a 11 zónát. 3. Nyissa az és a 3. ponthoz tartozó hurkokat. 4. Helyezze be az adó elemét. A kezelő hármat csipog, jelezve a három pont programozódását. A :1 azonosítójú adó, 1-es pontja a 11-es zónához rendelődött hozzá. A :1 azonosítójú adó, 2-es pontja a 12-es zónához rendelődött hozzá. A :1 azonosítójú adó, 3-es pontja a 13-es zónához rendelődött hozzá. A kezelő pillanatnyilag az utolsó beíródott zónát jelzi ki, a 13 t. 2.Példa:Egy kétpontos adó ID kódja :1. Rendeljük az első pontot a 6 a másodikat pedig a 3 zónához. 1. Lépjen be a Beíró Üzemmódba a fent leírtak szerint. 2. Írja be a 6. zónát. 3. Nyissa az 1. ponthoz tartozó hurkot. 4. Helyezze be az adó elemét. A kezelő egyet csipog, jelezve egy pont programozódását. (A :1 azonosítójú adó első pontja a 6. zónához rendelődött.) 5. Írja be a 9. zónát. 6. Nyissa a 2. ponthoz tartozó hurkot, és zárja az 1. ponthoz tartozót. 7. Vegye ki, majd helyezze vissza az elemet. A kezelő egyet csipog, jelezve egy pont programozódását. (A :1 azonosítójú adó második pontja a 9. zónához rendelődött.) Távkapcsoló Zónakioszása: a távkapcsolókhoz is lehet zónákat kijelölni, a megkülönböztethető jelzések érdekében. Mind a négy nyomógombnak külön zónát lehet megfeleltetni. Például: ON gomb=1. pont, OF gomb =2. pont, A1 gomb=3.pont, A2 gomb=4.pont. Legfeljebb 8 távkapcsoló használható a rendszerben, többfunkciós pánikgombként, úgy hogy megfelelő jelentéseket küldjön a kommunikátoron, vagy jelezzen a kezelőn. Egy távkapcsoló zónához rendelésénél járjon el úgy, mint egy tetszőleges vezeték nélküli eszköznél. Figyelem: Amennyiben a távkapcsoló gombjait zónákhoz rendeli, az ON/OFF gombok a továbbiakban nem alkalmasak a rendszer Ki/Bekapcsolására. KF A XMIT#+CS 0P :0 0 0 Távkapcsoló Terület ID kódja AUX száma 1 2 Távkapcsoló Terület Azonosító Távkapcsoló Terület ID kódja AUX száma 1 2 Távkapcsolók (a gombbal állítsa be a kurzort) AUX 1 beállításokat Valamennyi távkapcsolónál írja be a következőket: a távkapcsoló száma (01-08) a terület számát (1 2) melyre a kezelő érvényes, 0 beírásával letilthatja a távkapcsolót. a hatjegyű RF ID kódot az ellenőrző összeget 10

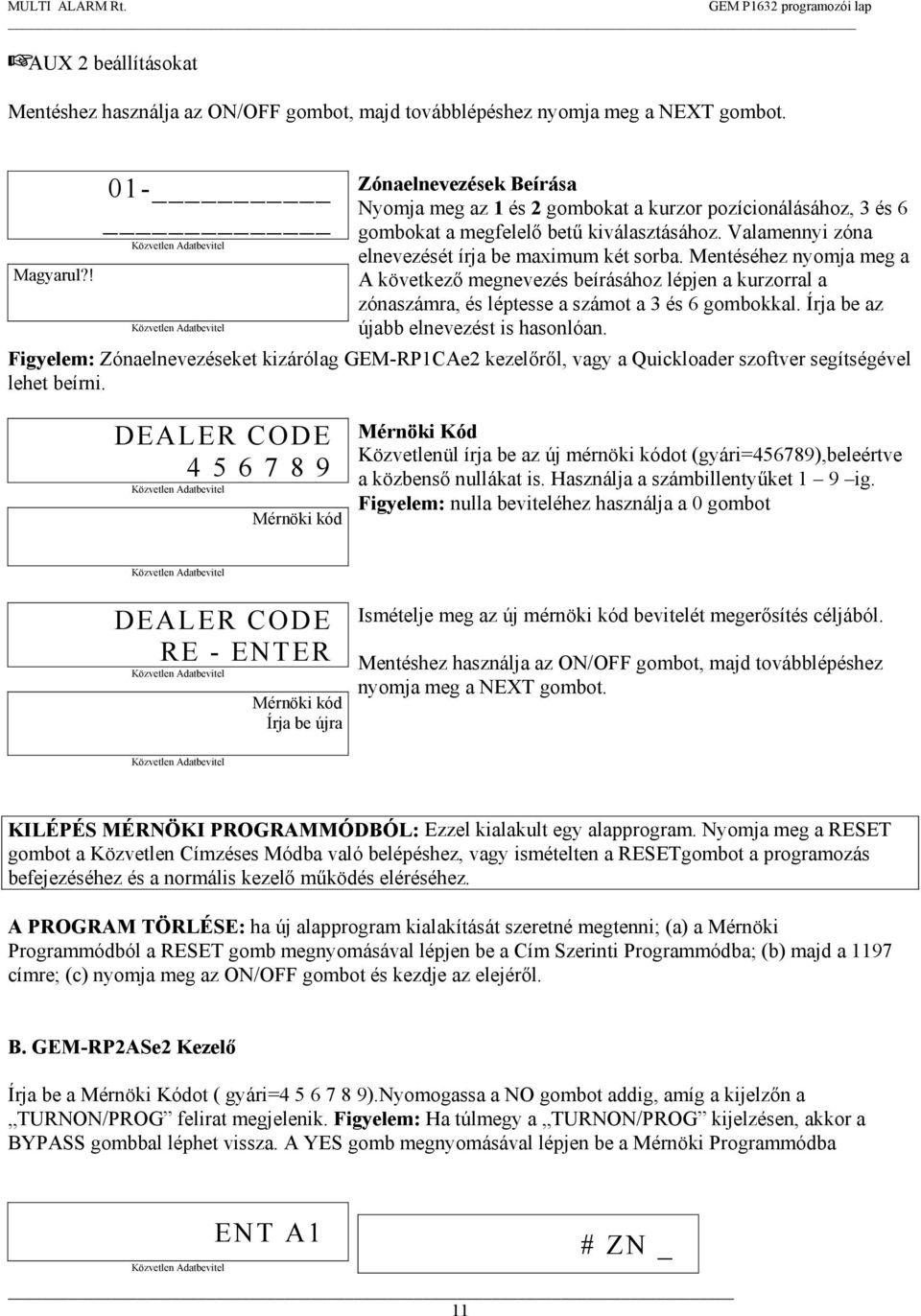

11 AUX 2 beállításokat Mentéshez használja az ON/OFF gombot, majd továbblépéshez nyomja meg a NEXT gombot. Magyarul?! 01- Zónaelnevezések Beírása Nyomja meg az 1 és 2 gombokat a kurzor pozícionálásához, 3 és 6 gombokat a megfelelő betű kiválasztásához. Valamennyi zóna elnevezését írja be maximum két sorba. Mentéséhez nyomja meg a A következő megnevezés beírásához lépjen a kurzorral a zónaszámra, és léptesse a számot a 3 és 6 gombokkal. Írja be az újabb elnevezést is hasonlóan. Figyelem: Zónaelnevezéseket kizárólag GEM-RP1CAe2 kezelőről, vagy a Quickloader szoftver segítségével lehet beírni. DEALER CODE Mérnöki kód Mérnöki Kód Közvetlenül írja be az új mérnöki kódot (gyári=456789),beleértve a közbenső nullákat is. Használja a számbillentyűket 1 9 ig. Figyelem: nulla beviteléhez használja a 0 gombot DEALER CODE RE - ENTER Mérnöki kód Írja be újra Ismételje meg az új mérnöki kód bevitelét megerősítés céljából. Mentéshez használja az ON/OFF gombot, majd továbblépéshez nyomja meg a NEXT gombot. KILÉPÉS MÉRNÖKI PROGRAMMÓDBÓL: Ezzel kialakult egy alapprogram. Nyomja meg a RESET gombot a Közvetlen Címzéses Módba való belépéshez, vagy ismételten a RESETgombot a programozás befejezéséhez és a normális kezelő működés eléréséhez. A PROGRAM TÖRLÉSE: ha új alapprogram kialakítását szeretné megtenni; (a) a Mérnöki Programmódból a RESET gomb megnyomásával lépjen be a Cím Szerinti Programmódba; (b) majd a 1197 címre; (c) nyomja meg az ON/OFF gombot és kezdje az elejéről. B. GEM-RP2ASe2 Kezelő Írja be a Mérnöki Kódot ( gyári= ).Nyomogassa a NO gombot addig, amíg a kijelzőn a TURNON/PROG felirat megjelenik. Figyelem: Ha túlmegy a TURNON/PROG kijelzésen, akkor a BYPASS gombbal léphet vissza. A YES gomb megnyomásával lépjen be a Mérnöki Programmódba ENT A1 # ZN _ 11

12 1-es Terület Zónáinak Száma (csak új panelnél jelenik meg) Közvetlenül írja be az 1-es területre programozandó zónák számát. Az elfogadható érték közötti szám. Használja a szám billentyűket, 10 alatti értéknél 0-val kezdje a számot. A rendszer az első nyolc zónán túl 4-es csoportokra osztódik és ezeket a csoportokat automatikusan kezeli. Tehát például ha 18-at visz be a központ azt 20-ra fogja javítani. Nyomja meg az ON/OFF gombot a mentéshez, a NEXT gombot a továbblépéshez. Figyelem: 2 területes rendszernél a rendszerben lévő összes zóna számát ide írja be, és a közvetlen címzésű résznél később válassza szét a zónákat. Vezeték nélküli eszközök számát is ide írja be, ezeket is a későbbiekben kell majd elkülöníteni. Nyomja meg YES vagy NO Nyomja meg YES vagy NO Nyomja meg YES vagy NO ZN DBL ENABL? Y/N Zóna Duplázás (csak új panelnél jelenik meg) Ha az 1-es terület zónáinak száma 16 vagy ennél több, nyomja meg a YES gombot, és ezzel ténylegesen megduplázza a panel vezetékes zónáinak számát. Ezek a zónák ezentúl nem EOL zónák, és csak NC eszközökhöz használhatja. Ebben az esetben az 1-es zóna csatlakozási pontjára kall kötni a 9-es zónát is megkülönböztetett ellenállással. Ha nem kívánja a ezt a funkciót használni nyomja meg a NO gombot. ENT FR ZN # _ 1-es Terület Tűzzónáinak Száma (csak új panelnél jelenik meg) Írja be a tűzjelzésre használt zónák számát. (a 2-4 és a vezeték nélküli érzékelőket is beleértve) Lehetséges érték közötti szám. Használja a szám billentyűket, 10 alatti értéknél 0-val kezdje a számot. Mentéshez használja az ON/OFF gombot, majd folytassa a következő lehetséges tűzzónával. Továbblépéshez nyomja meg a NEXT gombot. Figyelem: 2 területes rendszernél a rendszerben lévő összes zóna számát ide írja be, és a közvetlen címzésű résznél később válassza szét a zónákat. ENT2WF ZN# _ 1-es Terület 2 Vez.Tűzzónáinak Száma (csak új panelnél) Azon tűzzónák száma (az előző kérdésből) melyek 2-vezetékes érzékelőt használnak. Lehetséges érték Használja a szám billentyűket, mindig 0-val kezdje a számot. Mentéshez használja az ON/OFF gombot, majd folytassa a következő lehetséges tűzzónával. 12

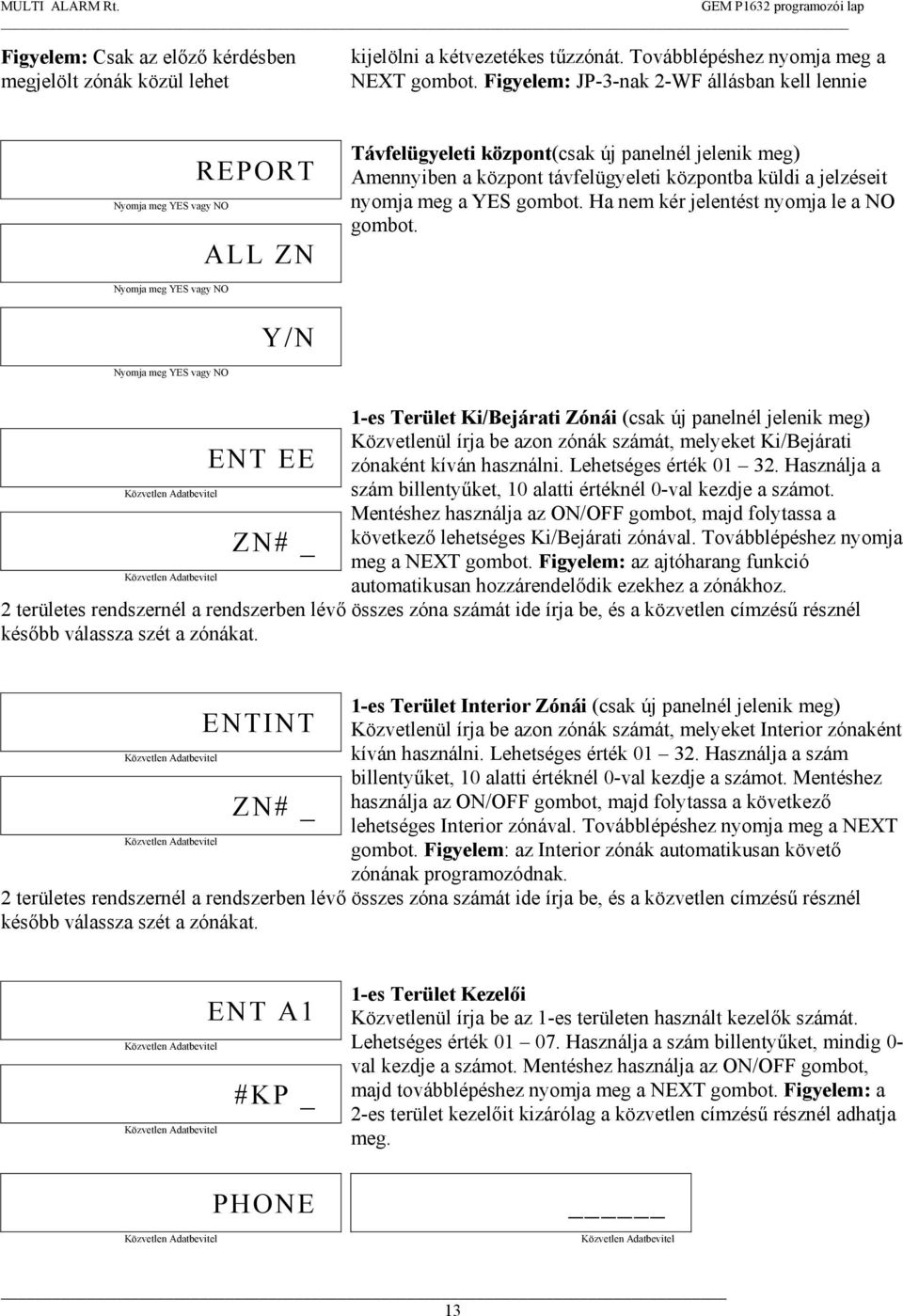

13 Figyelem: Csak az előző kérdésben megjelölt zónák közül lehet kijelölni a kétvezetékes tűzzónát. Továbblépéshez nyomja meg a NEXT gombot. Figyelem: JP-3-nak 2-WF állásban kell lennie Nyomja meg YES vagy NO REPORT ALL ZN Távfelügyeleti központ(csak új panelnél jelenik meg) Amennyiben a központ távfelügyeleti központba küldi a jelzéseit nyomja meg a YES gombot. Ha nem kér jelentést nyomja le a NO gombot. Nyomja meg YES vagy NO Y/N Nyomja meg YES vagy NO 1-es Terület Ki/Bejárati Zónái (csak új panelnél jelenik meg) Közvetlenül írja be azon zónák számát, melyeket Ki/Bejárati ENT EE zónaként kíván használni. Lehetséges érték Használja a szám billentyűket, 10 alatti értéknél 0-val kezdje a számot. Mentéshez használja az ON/OFF gombot, majd folytassa a ZN# _ következő lehetséges Ki/Bejárati zónával. Továbblépéshez nyomja meg a NEXT gombot. Figyelem: az ajtóharang funkció automatikusan hozzárendelődik ezekhez a zónákhoz. 2 területes rendszernél a rendszerben lévő összes zóna számát ide írja be, és a közvetlen címzésű résznél később válassza szét a zónákat. 1-es Terület Interior Zónái (csak új panelnél jelenik meg) ENTINT Közvetlenül írja be azon zónák számát, melyeket Interior zónaként kíván használni. Lehetséges érték Használja a szám billentyűket, 10 alatti értéknél 0-val kezdje a számot. Mentéshez ZN# _ használja az ON/OFF gombot, majd folytassa a következő lehetséges Interior zónával. Továbblépéshez nyomja meg a NEXT gombot. Figyelem: az Interior zónák automatikusan követő zónának programozódnak. 2 területes rendszernél a rendszerben lévő összes zóna számát ide írja be, és a közvetlen címzésű résznél később válassza szét a zónákat. ENT A1 #KP _ PHONE 1-es Terület Kezelői Közvetlenül írja be az 1-es területen használt kezelők számát. Lehetséges érték Használja a szám billentyűket, mindig 0- val kezdje a számot. Mentéshez használja az ON/OFF gombot, majd továbblépéshez nyomja meg a NEXT gombot. Figyelem: a 2-es terület kezelőit kizárólag a közvetlen címzésű résznél adhatja meg. 13

14 Távfelügyeleti Állomás Első Telefonszám Használja a szám billentyűket, írja be a maximum 16 jegyű telefonszámot, a szükséges előtétszámmal együtt. A 0gombokat használja a nullához, 1 től 5ig terjedőeket pedig B-F betűkhöz. Figyelem: tárcsázás előtti szünethez D -t, tárcsahang figyeléshez pedig E -t programozzon. Üres helyhez 0-t nyomja meg. Mentéshez használja az ON/OFF gombot, majd továbblépéshez nyomja meg a NEXT gombot. Figyelem: a 2. és 3. telefonszámot kizárólag a közvetlen címzésű résznél adhatja meg. ACC ( ) Első Telefonszámhoz Tartozó Távfelügyeleti azonosító Írja be a négyjegyű azonosítószámot. Használja a szám billentyűket, Itt a 0 gombbal viheti be a nullát, és 0 val hagyhat ki üres helyet. Mentéshez használja az ON/OFF gombot, majd továbblépéshez nyomja meg a NEXT gombot. Figyelem: a 2. és 3. telefonszámhoz tartozó azonosítókat a közvetlen címzésű résznél adhatja meg. RECFMT (0) Távfelügyeleti Vevőközpont Formátuma Az alábbi táblázatból írja be a vevőközpont által használt formátumot. Használja a szám billentyűket, Itt a 0 gombbal viheti be a nullát, és 0 val hagyhat ki üres helyet 1 től 4 ig viheti be a B E betűket. Mentéshez használja az ON/OFF gombot, majd továbblépéshez nyomja meg a NEXT gombot. Bevitt Vevőközpont Bevitt Vevőközpont Adat Formátuma Adat Formátuma Figyelem: a 2. és 3. telefonüres Ademco Slow, Silent Knight Slow 5 Universal High Speed számhoz tartozó formá- 2 Radionics Fast B SIA tumokat csak a közvetlen 3 Silent Knight Fast C Ademco Point ID címzésű résznél adhatja meg 4 Radionics, DCI, Franklin Slow E Pager USER01 Felhasználó Száma Felhasználói kód 1.Terület 2.Teület 123 Felhasználó Száma Felhasználói kód 1.Terület 2.Teület OPT1 OPT2 Felhasználói Kód Bevitel (a gombbal állítsa be a kurzort) Gyári program esetén maximum 32, 1-es és 2-es területre vonatkozó opciókkal rendelkező kód vihető be. nyomja meg a gombot egyszer a kurzor beállításához. Használja a számbillentyűket a 4-6 számjegyű kódok beviteléhez. A beírást balról kezdje, és ne hagyjon ki üres helyeket csak az utolsó helyeken. Figyelem: ha a csapdakódot a 072 címen engedélyezi és a 1054 címen a csapdakód értékét üresen hagyja, akkor semelyik felhasználói kód első két jegyében ne szerepeltesse a 99-et. Ha a programozott kód 6-nál kevesebb számjegyből áll, a 14

15 számok után nyomja meg a gombot, hogy a kurzort a területekre Felhasználói Beállítások Felhasználói Kód Terület Terület vonatkozó beállításokra léptesse. A beállítások az alábbi táblázatban találhatóak: Terület Tulajdonságok Bevitt Adat Engedélyezett Bal Jobb Tulajdonság üres( ) üres( ) Tiltott üres( ) 1 Élesítő/Hatást üres( ) 2 Élesítő üres( ) 3 Szervíz üres( ) 4 Beléptetés üres( ) 8 *Programkód Terület Tulajdonságok: Maximum 32 felhasználói kód programozható. Válassza ki a kívánt területtulajdonságokat az 1. és a 2. területhez is a táblázatból, majd írja be a fennmaradó helyekre valamennyi felhasználói kódnál. Példa: Programozza a 2222 kódot a 2 felhasználónak, az 1. területen Élesítési/Hatástalanítási és Felhasználói Programkód jogosultságokkal. Írjon be t a felhasználói kódnak, üres( ) 9 az 1. Terület Tulajdonságai-hoz, és üres( )üres( ) a 2. Terület Tulajdonságaihoz. A 2. Terület Tulajdonságaihoz nyomja meg a gombot ismételten. Válassza a táblázatból a kívánt tulajdonságot. A rögzítéshez nyomja meg az ON/OFF gombot, majd a gombbal állítsa a kurzort a felhasználó sorszámára és változtassa meg a számbillentyűkkel. Programozza az új felhasználót az előbb leírtaknak megfelelően. Emlékeztetőül jegyezze fel a kódszámokat a programozói munkafüzetbe, ezen utasítás végébe. Terület Tulajdonságok Magyarázat Tiltott A kód nem érvényes az adott területre Élesítő/Hatástalanító A kód a terület ki és bekapcsolására használható Élesítő Szerviz Kód Beléptetés Programkód A terület hatástalanítását nem engedélyezi Korlátozott élesítő/hatástalanító kód. Használatakor SERVICE ON SZERVIZ vagy S olvasható a kezelőkön. A terület hatástalanítását érvényes kóddal, beleértve a Szerviz Kódot is lehet elvégezni. Ha a területet nem a szerviz kóddal élesítik, akkor azzal nem is lehet hatástalanítani. Használatakor lehetőség van ajtózár vezérlésére. Működéséhez a 0719 címen Beléptetés Vezérlés PGM2-n és a 0711 címen a PGM2 időzítést kell beállítani. Ez a felhasználói programkód. Csak az 1-es kezelőről végezhető a programozás, ezért mindkét területhez rendelje hozzá. Engedélyezéséhez írjon 8-at a tulajdonságok adatbeviteli mezőjébe. KÓDOK MEGVÁLTOZTATÁSA VAGY TÖRLÉSE: Megváltoztatáshoz csupán kövesse az előző lépéseket és nyomja meg Az ON/OFF gombot. Törlésnél hasonlóan cselekedjen, de minden mezőt hagyjon üresen. Zóna ID Pont Száma Kód ZN# Vezeték Nélküli Eszközök (a gombbal állítsa be a kurzort) (Csak vezeték nélküli rendszerhez használja a Gyors Módszert) Minden eszközhöz ( a távkapcsolóhoz is ) rendeljen egy zónaszámot (0-32), a hatjegyű azonosítót (RF ID) és az ellenőrző összeget, melyek az eszközön találhatóak. Ide írja a pontok számát (1-4); felügyelet nélküli eszközhöz írjon 9-t. Figyelem: az azonosítók bevitelénél a betűket a következők szerint írja be: A= 0 ; B= 1; C= 2; D= 3; E= 4;F= 5. Mentéshez használja az ON/OFF F gombot, majd továbblépéshez nyomja meg a NEXT gombot. Gyors Módszer Ha a vevő már telepítve lett a központhoz, akkor a :0 PT vezeték nélküli eszközök automatikusan programozódnak ( beíródnak ) a következő módszerrel. Figyelem: a vezeték nélküli 15

16 adó csak akkor íródik be, ha az adott jelének erőssége3-as szintű vagy annál nagyobb. 1. Írja be a zóna számát melyhez az eszközt rendeli 2. Nyomja meg a gombot, hogy belépjen a Beíró Üzemmódba. A piros és zöld LED-ek villognak a kezelőn, és a kijelzőn a baloldalt látható adatok jelennek meg. 3. Nyissa a hurkot a programozandó nyitásérzékelőknél. 4. Helyezze be az adók elemeit. A kezelő csipogással jelzi, hogy az érzékelő sikeresen beíródott. Többpontos adók az egymást követő zónákhoz egyidejűleg kiosztódnak (1. példa) vagy a választott zónához pontról pontra hozzárendelhetőek (2. példa) 1.Példa:Egy négypontos adó ID kódja :1. Rendeljük az első három pontot a zónákhoz. 1. Lépjen be a Beíró Üzemmódba a fent 2. pontban leírtak szerint. 2. Írja be a 11 zónát. 3. Nyissa az és a 3. ponthoz tartozó hurkokat. 4. Helyezze be az adó elemét. A kezelő hármat csipog, jelezve a három pont programozódását. A :1 azonosítójú adó, 1-es pontja a 11-es zónához rendelődött hozzá. A :1 azonosítójú adó, 2-es pontja a 12-es zónához rendelődött hozzá. A :1 azonosítójú adó, 3-es pontja a 13-es zónához rendelődött hozzá. A kezelő pillanatnyilag az utolsó beíródott zónát jelzi ki, a 13 t. 2.Példa:Egy kétpontos adó ID kódja :1. Rendeljük az első pontot a 6 a másodikat pedig a 3 zónához. 1. Lépjen be a Beíró Üzemmódba a fent leírtak szerint. 2. Írja be a 6. zónát. 3. Nyissa az 1. ponthoz tartozó hurkot. 4. Helyezze be az adó elemét. A kezelő egyet csipog, jelezve egy pont programozódását. (A :1 azonosítójú adó első pontja a 6. zónához rendelődött.) 5. Írja be a 9. zónát. 6. Nyissa a 2. ponthoz tartozó hurkot, és zárja az 1. ponthoz tartozót. 7. Vegye ki, majd helyezze vissza az elemet. A kezelő egyet csipog, jelezve egy pont programozódását. (A :1 azonosítójú adó második pontja a 9. zónához rendelődött.) Távkapcsoló Zónakioszása: a távkapcsolókhoz is lehet zónákat kijelölni, a megkülönböztethető jelzések érdekében. Mind a négy nyomógombnak külön zónát lehet megfeleltetni. Például: ON gomb=1. pont, OF gomb =2. pont, A1 gomb=3.pont, A2 gomb=4.pont. Legfeljebb 8 távkapcsoló használható a rendszerben, többfunkciós pánikgombként, úgy hogy megfelelő jelentéseket küldjön a kommunikátoron, vagy jelezzen a kezelőn. Egy távkapcsoló zónához rendelésénél járjon el úgy, mint egy tetszőleges vezeték nélküli eszköznél. Figyelem: Amennyiben a távkapcsoló gombjait zónákhoz rendeli, az ON/OF gombok a továbbiakban nem alkalmasak a rendszer Ki/Bekapcsolására. KFOB01 Távkapcsoló Terület ID kódja AUX száma 1 2 AREA _ Távkapcsoló Terület ID kódja AUX száma :000 Távkapcsolók (a gombbal állítsa be a kurzort) Valamennyi távkapcsolónál írja be a következőket: a távkapcsoló száma (01-08) a terület számát (1 2) melyre a kezelő érvényes, 0 beírásával letilthatja a távkapcsolót. a hatjegyű RF ID kódot az ellenőrző összeget AUX 1 beállításokat AUX 2 beállításokat Mentéshez használja az ON/OFF gombot, majd továbblépéshez nyomja meg a NEXT gombot. 16

17 Figyelem: Zónaelnevezéseket GEM-RP2ASe2 kezelőről nem lehetséges beírni, vagy a GEM-RP1CAe2 vagy a Quickloader szoftver segítségével tudja ezt megtenni. DEALER Mérnöki Kód Közvetlenül írja be az új mérnöki kódot (gyári=456789),beleértve a közbenső nullákat is. Használja a számbillentyűket 1 9 ig. Figyelem: nulla beviteléhez használja a 0 gombot RE-ENT HEXADECIMÁLIS ADAT Ismételje meg az új mérnöki kód bevitelét megerősítés céljából. Mentéshez használja az ON/OFF gombot, majd továbblépéshez nyomja meg a NEXT gombot. ÜRES( )= nem programozott 1 9 = beírás 1 9 KILÉPÉS MÉRNÖKI 0 = beírás PROGRAMMÓDBÓL: 10 Ezzel kialakult egy alapprogram. Nyomja meg a RESET gombot a Közvetlen B F Címzéses = beírás 11 Módba - 15 való belépéshez, vagy ismételten a RESET gombot a programozás befejezéséhez és a normális kezelő működés eléréséhez. A PROGRAM TÖRLÉSE: ha új alapprogram kialakítását szeretné megtenni; (a) a Mérnöki Programmódból a RESET gomb megnyomásával lépjen be a Cím Szerinti Programmódba; (b) majd a 1197 címre; (c) nyomja meg az ON/OFF gombot és kezdje az elejéről. KÖZVETLEN CÍMZÉSŰ PROGRAM MÓD Ez a mérnöki programozás egyik formája. A programozói munkafüzet következő lapjain ezzel a módszerrel kapcsolatos lépéseket találhatja. A munkafüzet megjelöli a programozandó tulajdonság négyjegyű címét. A következő oldalakon szemléltető példák segítik a programozást. PROGRAM BEVIENDŐ ADAT CÍME BAL JOBB KEZELŐ PROGRAMOZÁSI ÁTTEKINTŐ C A Közvetlen Címzésű Programmód használatakor, az adott programcím közvetlenül elérhető, és az adatok megváltoztathatóak, a saját igények szerint. Míg az Egyszerűsítet Menü Program Módban gyorsan, korlátozott lehetőségekkel egy kiindulási alapprogramot tud létrehozni, addig itt valamennyi 17

18 elérhető tulajdonság programozható. Ahogyan az ábra is mutatja, az összes cím több egy jobb és egy bal adatbeviteli lehetőségből áll. BELÉPÉS KÖZVETLEN CÍMZÉSŰ PROGRAM MÓDBA 1.Üsse be a mérnöki kódot: Mérnöki kód 2.Nyomja amíg activate program Y/N programozás vagy turn prog Y/N GEM RP2ASe2 megjelenik a kezelőn. 3.Az megnyomásával lépjen be a mérnöki programmódba 4. Nyomja meg ha végzett a programozással MIT LÁTHAT A KEZELŐN? GEM-RP1CAe2 GEM-RP2ASe = Programozási cím 2 = Adat C 00003C 18

19 KÖZVETLEN CÍMZÉSŰ PROGRAM MÓD KEZELŐI PARANCSAI GEM-RP1CAe2 Kezelő A közvetlen üzemmódba való belépéshez nyomja meg a RESET gombot a mérnöki programmódban 1. Léptesse a kurzort a 4-jegyű cím mezőre, használja a FUNCTION gombot. 2. Írja be a címet a számok használatával közvetlenül 3. Írja be az adatot a számbillentyűkkel. 4. Nyomja meg az ON/OFF gombot a mentéshez. Kilépéshez nyomja meg a RESET gombot. Nyomja meg a 0-t törléshez A NEXT/PRIOR gombbal a címet választhatja a NEXT gombbal a következő programcsoportra léphet A közvetlen üzemmódba való belépéshez nyomja meg a RESET gombot a mérnöki programmódban 1. Léptesse a kurzort a 4-jegyű cím mezőre, használja a FUNCTION gombot. 2. Írja be a címet a számok használatával közvetlenül 3. Írja be az adatot a számbillentyűkkel. 4. Nyomja meg az ON/OFF gombot a mentéshez. Kilépéshez nyomja meg a RESET gombot. Nyomja meg a 0-t törléshez A NEXT/PRIOR gombbal a címet választhatja a NEXT gombbal a következő programcsoportra léphet A kijelzőn rövid késleltetés után jelenik meg az előző oldalon látott adat A 4 számjegyű cím és az adatok között a kurzor mozgatásához használja a billentyűt. A számbillentyűk segítségével írja be a címeket közvetlenül. Az adott cím tartalma automatikusan megjelenik és kurzor átlép az adatmezőre. Írja be a kívánt értéket a számbillentyűk segítségével Az adatok rögzítéséhez nyomja meg az ON/OFF gombot valamennyi címnél. 19

20 KILÉPÉS A KÖZVETLEN CÍMZÉSŰ PROGRAMMÓDBÓL: Ha elkészült, nyomja meg a RESET gombot, ezáltal a kezelő visszatér normál működési állapotába. A panel ezután a saját magunk által bevitt programot tartalmazza. PROGRAMOZÁSI ÁTTEKINTŐ A programozói munkafüzet a továbbiakban gondoskodik a programozó számára arról, hogy a hivatkozásokkal segítse a saját program kialakításában, vagy a meglévő program csekély módosításában. Kezelőről történő programozást követően nagyon fontos a panel ellenőrzése a letöltő szoftver segítségével, a hibás adatbevitel elkerülése végett. Figyelem: a legtöbb címnél egy bal és egy jobboldali adatbeviteli mező található. Az adatokat értelem szerűen jobb illetve baloldalra programozza. Azoknál a címeknél, ahol csak egy adat szerepel, azt a jobboldali címre programozza, és a baloldalit pedig üresre programozza ( ). A programlapot tegye biztos helyre, hogy a későbbi programozások estén is segítségére legyen. Általános Programozási Lépések Lépjen kapcsolatba a felügyeleti központtal, hogy tisztázza a vevő formátumot, esemény kódokat, azonosítót, telefonszámot. Karikázza be a kiválasztott tulajdonságot a megváltoztatni kívánt címeknél. Programozza be a munkafüzetben kiszámított adatokat. A kezelőn megjelennek a programozott számok, de 10 helyett 0-t, közötti számok helyett pedig a B, C, D, E és F betűk fognak megjelenni. Ahhoz, hogy 10-t programozzon nyomja meg a 0 gombokat. A közötti számokhoz pedig rendre a 1-5 gombokat nyomja meg. BEÍRANDÓ ADAT KIVÁLASZTÁSA ÖSZ- SZE NYOMJA MEG KEZELŐ JELZÉSE ÜRES B 12 C 13 D 14 E 15 F 1.Táblázat Közvetlen Címzésű Programozási Példa Feladat: Programozza a 6,7 és 8 zónákat Ki/Bejárati követő zónának. 20

21 HATÁROZZUK MEG A BEÍRANDÓ ADATOT 1.A munkafüzet Zóna Tulajdonságok fejezetére hivatkozva, ez a következő. Ki/Bejárati követő zónák az zónáig a 0506 cím bal oldali számjegyével proramozhatóak. Karikázza be a 6,7 és 8 zónák adatait. 2.Adja össze a megjelölt adatokat 2+4+8=14. Az 1. Táblázat alapján 14 = E értéket írja majd be a megfelelő gombok megnyomásával. A jobb oldali számjegyet ( az 1 4 zónákhoz tartozót, melyet nem akarunk programozni ) hagyjuk üresen ( ). A BEÍRANDÓ ADAT PROGRAMOZÁSA 1.Írja be a mérnöki kódot, majd nyomja meg a gombot. 2.Minden kérdésre Nemmel válaszoljon addig, amíg az ACTIVATE PROGRAM Y/N MAGYAR meg nem jelenik, ekkor nyomja meg a YES gombot. Figyelem:Ha az említett kijelzésen túlszaladna a gomb segítségével visszaléphet. 3.A címszerinti programozáshoz nyomja meg a gombot. A kijelzőn 0000 látható. 4.A 0506 címre lépéshez nyomja meg a gombokat. A kijelzőn a címen található adatok jelennek meg, a kurzor az adatmezőre ugrik. 5.Nyomja meg a 4 gombokat az E beviteléhez a baloldali számjegyre, majd a jobb oldali számjegyhez ( ). 6.Az ON/OFF gomb megnyomásával elmentheti az adatot. A 0506 címre ezáltal E programozott. 21

22 PROGRAMOZÁSI LEHETŐSÉGEK & MUNKALAPOK 1.Üsse be a mérnöki kódot: Mérnöki kód 2.Nyomja 3.Az amíg activate program Y/N programozás vagy turn progy/n (GEM RP2ASe2) megjelenik a kezelőn. megnyomásával lépjen be a mérnöki programmódba 4. Nyomja meg ha végzett a programozással GEM-RP1CAe2 Kezelő A közvetlen üzemmódba való belépéshez nyomja meg a RESET gombot a mérnöki programmódban 1. Léptesse a kurzort a 4-jegyű cím mezőre, használja a FUNCTION gombot. 2. Írja be a címet a számok használatával közvetlenül 3. Írja be az adatot a számbillentyűkkel. Nyomja meg a 0-t törléshez A NEXT/PRIOR gombbal a címet választhatja 4. Nyomja meg az ON/OFF gombot a mentéshez NEXT gombbal a következő programcsoportra léphet Kilépéshez nyomja meg a RESET gombot. GEM-RP1CAe2 Kezelő A közvetlen üzemmódba való belépéshez nyomja meg a RESET gombot a mérnöki programmódban 1. Léptesse a kurzort a 4-jegyű cím mezőre, használja a FUNCTION gombot. SZEG NYOMJA MEG KEZELŐ JELZÉSE ÜRES B 12 C 13 D 14 E 15 F 2. Írja be a címet a számok használatával közvetlenül 3. Írja be az adatot a számbillentyűkkel. Nyomja meg a 0-t törléshez A NEXT/PRIOR gombbal a címet választhatja 4. Nyomja meg az ON/OFF gombot a mentéshez NEXT gombbal a következő programcsoportra léphet Kilépéshez nyomja meg a RESET gombot. RENDSZER IDŐZÍTÉSEK , 0711 ÉS 0715 CÍMEK 22

23 KIJÁRATI KÉSLELT. (sec) 0000 CÍM CÍM CÍM PGM CÍM 0715 CÍM JELENTÉS BEJÁRATI BEJÁRATI AJTÓ BAL JOBB BAL JOBB BAL JOBB BAL JOBB KÉSLELT BAL JOBB KÉSLELT. (sec.) KÉSLELT. (sec.) IDŐZÍTÉS (sec.) Gyári 3 C Gyári 1 E Gyári 1 E Gyári üres üres Gyári üres üres BEÍRANDÓ IDŐ BAL JOBB (sec.) 1.Válassza ki a táblázatból az időzítést üres üres 0 2.Írja be a megfelelő címre üres F 15 3.Haakívántidőzítés nincs a táblázatban, a következők szerint járjon el 1 E 30 2 D 45 Válassza a kívánt időzítést 20 3 C 60 Ossza el 16-al /16=1 bal oldali szám A maradék = 4 a jobb oldali (sec.). F F 255 Ki/Bejárati késleltetés csak a Ki/Bejárati 1, Ki/Bejárati 2, Ki/Bejárati követő zónákhoz rendelhető IDŐZÍTÉSEK PROGRAMOZÁSA: Mindig használja a táblázatot, vagy a fent ismertetett számítást. VIGYÁZAT: Az időzítés pontatlansága +0/-1 sec, így 1 sec időzítés esetén ez akár 0 sec-t is jelenthet. RENDSZER IDŐZÍTÉSEK 0716 ÉS 0717 CÍMEK AJTÓ HARANG (1/4 sec.) 0716 CÍM AC HIBA 0717 CÍM JELENT. BAL JOBB KÉSLELT BAL JOBB. (perc) Gyári üres 2 Gyári üres üres AJTÓHARANG IDŐZÍTÉS AC HIBA JELENTÉS BEÍRANDÓ IDŐZÍTÉS BEÍRANDÓ KÉSLELTETÉ BAL JOBB X ¼ sec BAL JOBB perc üres üres 0 üres üres 0 üres 2 2 X ¼ = ½ üres 1 1 üres 3 ¾ üres 2 2 üres 4 1 üres 3 3 üres üres 4 4 üres üres 5 5 üres üres 6 6 üres 8 2 üres 7 7 F F F F Válassza ki a táblázatból az időzítést 2.Írja be a megfelelő címre 3.Ha a kívánt időzítés nincs a táblázatban, a következők szerint járjon el Válassza a kívánt időzítést 20 Ossza el 16-al 20/16=1 bal oldali szám A maradék = 4 a jobb oldali KIMENETEK IDŐZÍTÉSEI 0710, 0712, 0713 ÉS 0714 CÍMEK PGM CÍM RIASZTÁS 0712 CÍM PULZÁLÓ 0713 CÍM PGM CÍM 23

24 KIMENET IDŐZÍTÉS (perc) KIMENET RIASZTÁS KIMENET BAL JOBB BAL JOBB BAL JOBB BAL JOBB IDŐZÍTÉS (perc) IDŐZÍTÉS (perc) IDŐZÍTÉS (perc) Gyári üres üres Gyári 1 üres Gyári 1 üres Gyári üres üres BEÍRANDÓ IDŐ 1.Válassza ki a táblázatból az időzítést BAL JOBB perc 2.Írja be a megfelelő címre üres üres 0 3.Haakívántidőzítés nincs a táblázatban, a következők szerint járjon el üres 1 1 Válassza a kívánt időzítést 20 üres 2 2 Ossza el 16-al üres 3 3 üres /16=1 bal oldali szám üres 5 5 A maradék = 4 a jobb oldali üres üres 16 KIMENETEK IDŐZÍTÉSEI: Ha 0 időzítést állít be, akkor a kimenet a rendszer törlése, vagy hatástalanítása után lesz ismét aktív. F F 255 CSENGE- TÉSEK SZÁMA LETÖLTÉSI ÉS VISSZAHÍVÁSI BEÁLLÍTÁSOK 1183 ÉS CÍMEK 1183 CÍM CSENGETÉSEK SZÁMA: Írjon be akkora számot, ahány csengetés után szeretné, BAL JOBB hogy a panel beemeljen számítógépes letöltéskor. üres 1.Csak a jobb oldali számot használja Gyári üres üres 2.Lehetséges értékek: 1 9, 0=10, B=11, C=12, D=13, E=14, F=15 FIGYELEM: A fekete mezők azt mutatják, hogy az adat nem programozható CÍM (JOBB OLDALI SZÁM 1 20) VISSZAHÍVÁSI TELEFONSZÁM R R R R R R R R R R R R R R R R R R R R Gyári üres Valamennyi számjeg 1 20 ig VISSZAHÍVÁSI TELEFONSZÁM: Azt a telefonszámot írja ide, amelyet számítógépes letöltésnél használ. 1.Csak a jobb oldali számot használja 2.Maximum 20 számot írjon be, bal oldalról kezdve. A maradék számjegyeket hagyja üresen. 2.Lehetséges értékek: 1 9, 0=10, B=, C=#, D=3 sec szünet, E= Tárcsahang figyelés, F= nem használt PAGER FORMÁTUM 1 SZÁMJEGY PAGER FORMÁTUM 2 SZÁMJEGY PAGER FORMÁTUM BEÁLLÍTÁSAI 0256 ÉS 0257 CÍMEK 1183 CÍM BAL JOBB üres Gyári üres üres 1183 CÍM BAL JOBB üres Gyári üres üres RENDSZER BEÁLLÍTÁSOK ÉS 1054 CÍMEK KIMENETEK RENDSZER ESEMÉNY/HIBA RENDSZER ESEMÉNY/HIBA REAKCIÓI BAL OLDALI ADAT CÍM JOBB OLDALI ADAT A RENDSZER SZIRÉNA EZM AC AKKU MEMÓRIA RF KOMM. TESZT BAL CÍM JOBB ESEMÉNYEIRE FELÜGY. HIBA HIBA MERÜLÉS HIBA HIBA HIBA JELENTÉS RIASZTÁS KIMENET

25 PULZÁLÓ KIMENET 0461 PGM1 KIMENET 0462 PGM2 KIMENET 0463 ESEMÉNY 1 TELEFONON 0464 HELYREÁLLÁS 1T ESEMÉNY 3 TELEFONON 0468 HELYREÁLLÁS 3T Gyári üres üres KIMENETEK 1.TERÜLET ESEMÉNY/HIBA TERÜLET ESEMÉNY/HIBA REAKCIÓI BAL OLDALI ADAT CÍM JOBB OLDALI ADAT AZ 1. TERÜLET HIBÁS HIBÁS KEZELŐ KEZELŐI KEZELŐI KEZELŐI CSAPDA BAL CÍM JOBB ESEMÉNYEIRE ZÁRÁS NYITÁS TAMPER SEGÉLY TŰZ PÁNIK KÓD TÁV.KAPC S AKKUHIBA PULZÁLÓ KIMENET 0470 RIASZTÁS KIMENET 0471 PGM1 KIMENET 0472 PGM2 KIMENET 0474 ESEMÉNY 1 TELEFONON 0475 ESEMÉNY 3 TELEFONON 0477 Gyári üres üres KIMENETEK 2.TERÜLET ESEMÉNY/HIBA TERÜLET ESEMÉNY/HIBA REAKCIÓI BAL OLDALI ADAT CÍM JOBB OLDALI ADAT AZ 2. TERÜLET TÁV.KAPC HIBÁS HIBÁS KEZELŐ KEZELŐI KEZELŐI KEZELŐI CSAPDA S BAL CÍM JOBB ESEMÉNYEIRE AKKUHIBA ZÁRÁS NYITÁS TAMPER SEGÉLY TŰZ PÁNIK KÓD PULZÁLÓ KIMENET 0478 RIASZTÁS KIMENET 0479 PGM1 KIMENET 0480 PGM2 KIMENET 0482 ESEMÉNY 1 TELEFONON 0483 ESEMÉNY 3 TELEFONON 0485 Gyári üres üres Karikázza be a kiválasztott tulajdonságot a megváltoztatni kívánt címeknél 2. Adja össze a programozandó tulajdonságok adatainak összegét. 3. Az összegeket írja be a megfelelő cím bal illetve jobboldali számához. FIGYELEM: A fekete mezők azt mutatják, hogy az adat nem programozható. CSAPDAKÓ D CSAPDAKÓD: Egy kétjegyű kód, melyet közvetlenül egy érvényes kód beütése előtt 1054 CÍM kell BAL JOBB beírni, a központ ilyenkor kényszerített nyitás jelentést küld az ügyeletre. üres Ha engedélyezi a 0720 címen, és a 1054 címet üresen ( ) hagyja akkor a csapdakód 99. Gyári üres üres Írja a 1054 címre az Ön által meghatározott számokat, és így a bal és jobb oldali számok fogják a csapdakódot jelenteni. 1. Írja be a bal és jobb oldalra a kíván számokat. Lehetséges értékek 1 9. RENDSZER BEÁLLÍTÁSOK 718, 0719, 0720, 0721 és 0722 CÍMEK RENDSZER BEÁLLÍTÁSOK BAL NEM HASZNÁLT 1 AUTO ÉLESEDÉS ZÁRÁSI IDŐABLAK VÉGÉN BAL OLDAL ÖSSZEGE 0719 CÍM JOBB JOBB OLDAL ÖSSZEGE RENDSZER BEÁLLÍTÁSOK RIASZTÁS UTÁNI NYITÁS JELENTÉS FELTÉTELES ZÁRÁS JELENTÉS 25
