1 GMH 601 #94040 Magyar HU Az eredeti használati utasítás fordítása MOTOROS SÖVÉNYNYÍRÓ Güde GmbH & Co. KG - Birkichstrasse 6 - D Wolpertshausen - Deutschland

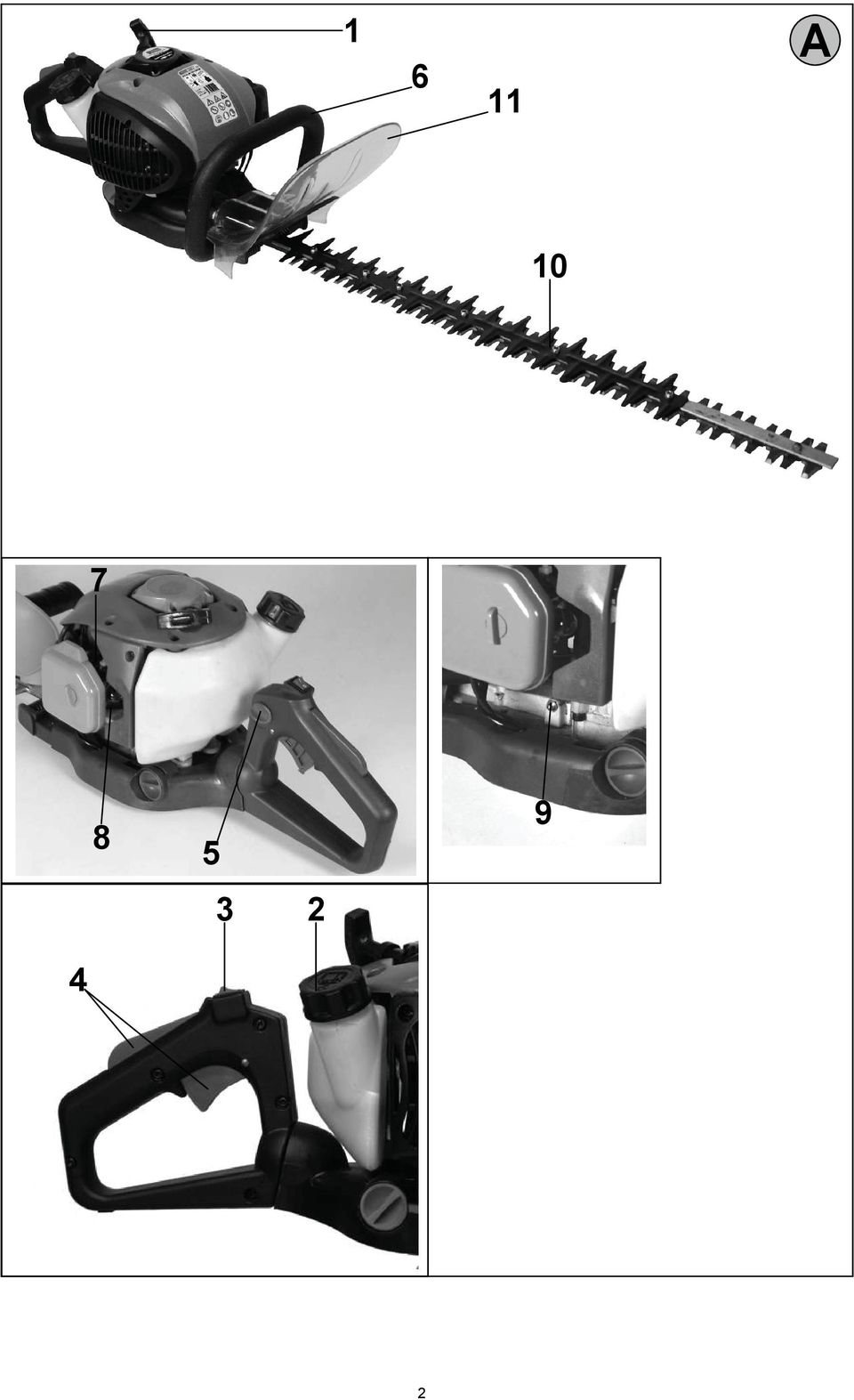

2 A

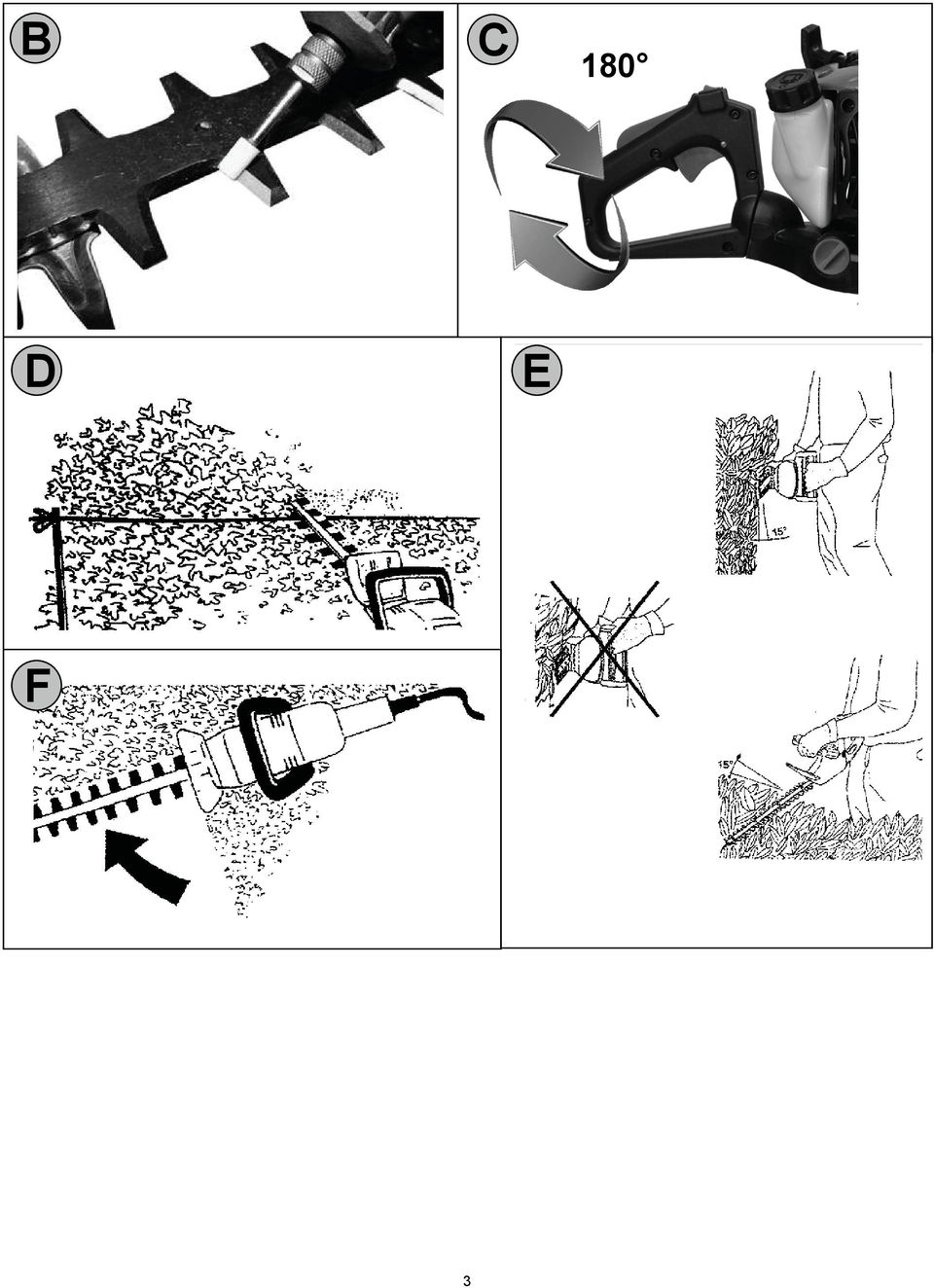

3 B C 180 D E F 3

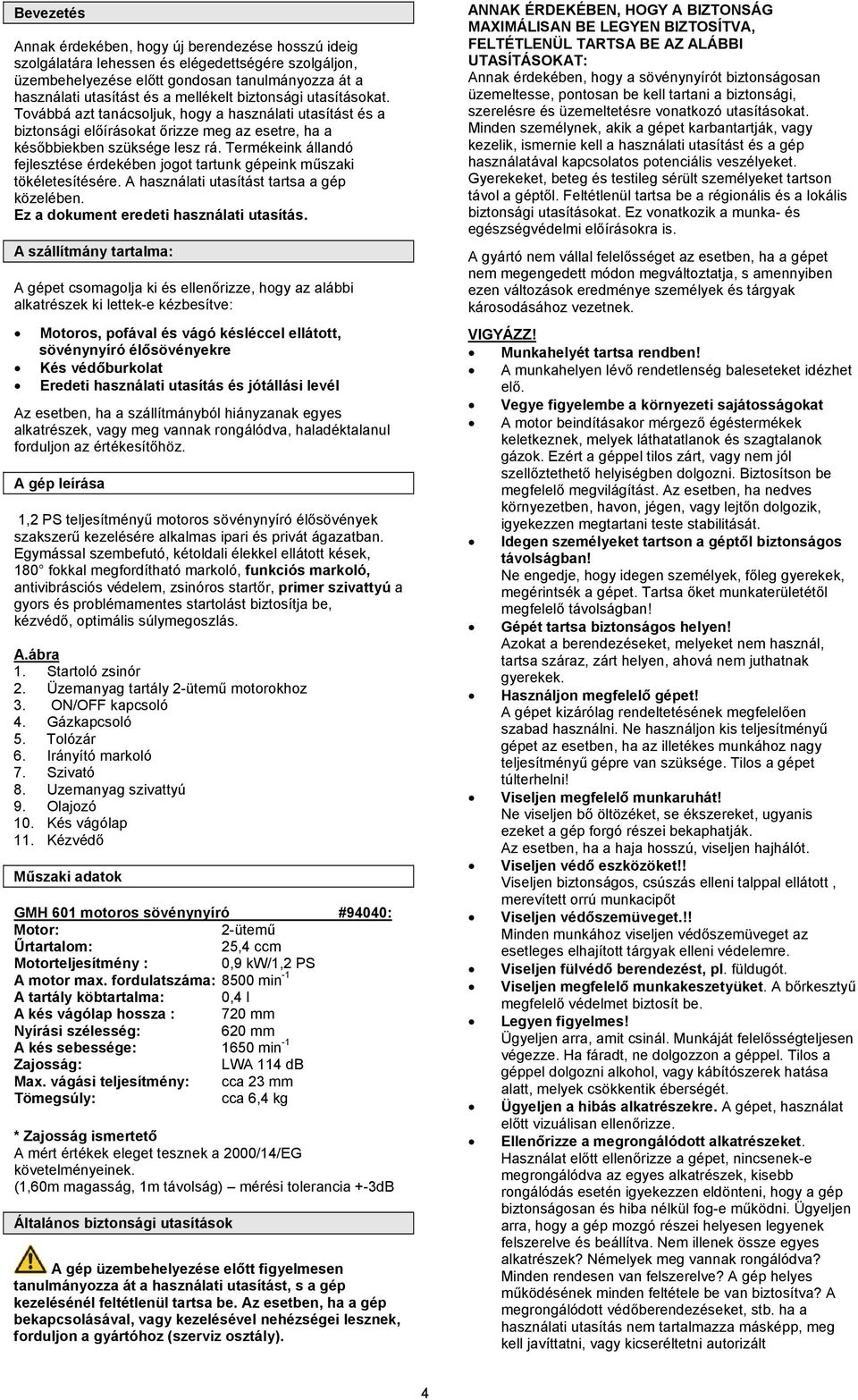

4 Bevezetés Annak érdekében, hogy új berendezése hosszú ideig szolgálatára lehessen és elégedettségére szolgáljon, üzembehelyezése előtt gondosan tanulmányozza át a használati utasítást és a mellékelt biztonsági utasításokat. Továbbá azt tanácsoljuk, hogy a használati utasítást és a biztonsági előírásokat őrizze meg az esetre, ha a későbbiekben szüksége lesz rá. Termékeink állandó fejlesztése érdekében jogot tartunk gépeink műszaki tökéletesítésére. A használati utasítást tartsa a gép közelében. Ez a dokument eredeti használati utasítás. A szállítmány tartalma: A gépet csomagolja ki és ellenőrizze, hogy az alábbi alkatrészek ki lettek-e kézbesítve: Motoros, pofával és vágó késléccel ellátott, sövénynyíró élősövényekre Kés védőburkolat Eredeti használati utasítás és jótállási levél Az esetben, ha a szállítmányból hiányzanak egyes alkatrészek, vagy meg vannak rongálódva, haladéktalanul forduljon az értékesítőhöz. A gép leírása 1,2 PS teljesítményű motoros sövénynyíró élősövények szakszerű kezelésére alkalmas ipari és privát ágazatban. Egymással szembefutó, kétoldali élekkel ellátott kések, 180 fokkal megfordítható markoló, funkciós markoló, antivibrásciós védelem, zsinóros startőr, primer szivattyú a gyors és problémamentes startolást biztosítja be, kézvédő, optimális súlymegoszlás. A.ábra 1. Startoló zsinór 2. Üzemanyag tartály 2-ütemű motorokhoz 3. ON/OFF kapcsoló 4. Gázkapcsoló 5. Tolózár 6. Irányító markoló 7. Szivató 8. Uzemanyag szivattyú 9. Olajozó 10. Kés vágólap 11. Kézvédő Műszaki adatok GMH 601 motoros sövénynyíró #94040: Motor: 2-ütemű Űrtartalom: 25,4 ccm Motorteljesítmény : 0,9 kw/1,2 PS A motor max. fordulatszáma: 8500 min -1 A tartály köbtartalma: 0,4 l A kés vágólap hossza : 720 mm Nyírási szélesség: 620 mm A kés sebessége: 1650 min -1 Zajosság: LWA 114 db Max. vágási teljesítmény: cca 23 mm Tömegsúly: cca 6,4 kg * Zajosság ismertető A mért értékek eleget tesznek a 2000/14/EG követelményeinek. (1,60m magasság, 1m távolság) mérési tolerancia +-3dB Általános biztonsági utasítások A gép üzembehelyezése előtt figyelmesen tanulmányozza át a használati utasítást, s a gép kezelésénél feltétlenül tartsa be. Az esetben, ha a gép bekapcsolásával, vagy kezelésével nehézségei lesznek, forduljon a gyártóhoz (szerviz osztály). ANNAK ÉRDEKÉBEN, HOGY A BIZTONSÁG MAXIMÁLISAN BE LEGYEN BIZTOSÍTVA, FELTÉTLENÜL TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT: Annak érdekében, hogy a sövénynyírót biztonságosan üzemeltesse, pontosan be kell tartani a biztonsági, szerelésre és üzemeltetésre vonatkozó utasításokat. Minden személynek, akik a gépet karbantartják, vagy kezelik, ismernie kell a használati utasítást és a gép használatával kapcsolatos potenciális veszélyeket. Gyerekeket, beteg és testileg sérült személyeket tartson távol a géptől. Feltétlenül tartsa be a régionális és a lokális biztonsági utasításokat. Ez vonatkozik a munka- és egészségvédelmi előírásokra is. A gyártó nem vállal felelősséget az esetben, ha a gépet nem megengedett módon megváltoztatja, s amennyiben ezen változások eredménye személyek és tárgyak károsodásához vezetnek. VIGYÁZZ! Munkahelyét tartsa rendben! A munkahelyen lévő rendetlenség baleseteket idézhet elő. Vegye figyelembe a környezeti sajátosságokat A motor beindításakor mérgező égéstermékek keletkeznek, melyek láthatatlanok és szagtalanok gázok. Ezért a géppel tilos zárt, vagy nem jól szellőztethető helyiségben dolgozni. Biztosítson be megfelelő megvilágítást. Az esetben, ha nedves környezetben, havon, jégen, vagy lejtőn dolgozik, igyekezzen megtartani teste stabilitását. Idegen személyeket tartson a géptől biztonságos távolságban! Ne engedje, hogy idegen személyek, főleg gyerekek, megérintsék a gépet. Tartsa őket munkaterületétől megfelelő távolságban! Gépét tartsa biztonságos helyen! Azokat a berendezéseket, melyeket nem használ, tartsa száraz, zárt helyen, ahová nem juthatnak gyerekek. Használjon megfelelő gépet! A gépet kizárólag rendeltetésének megfelelően szabad használni. Ne használjon kis teljesítményű gépet az esetben, ha az illetékes munkához nagy teljesítményű gépre van szüksége. Tilos a gépet túlterhelni! Viseljen megfelelő munkaruhát! Ne viseljen bő öltözéket, se ékszereket, ugyanis ezeket a gép forgó részei bekaphatják. Az esetben, ha a haja hosszú, viseljen hajhálót. Viseljen védő eszközöket!! Viseljen biztonságos, csúszás elleni talppal ellátott, merevített orrú munkacipőt Viseljen védőszemüveget.!! Minden munkához viseljen védőszemüveget az esetleges elhajított tárgyak elleni védelemre. Viseljen fülvédő berendezést, pl. füldugót. Viseljen megfelelő munkakeszetyüket. A bőrkesztyű megfelelő védelmet biztosít be. Legyen figyelmes! Ügyeljen arra, amit csinál. Munkáját felelősségteljesen végezze. Ha fáradt, ne dolgozzon a géppel. Tilos a géppel dolgozni alkohol, vagy kábítószerek hatása alatt, melyek csökkentik éberségét. Ügyeljen a hibás alkatrészekre. A gépet, használat előtt vizuálisan ellenőrizze. Ellenőrizze a megrongálódott alkatrészeket. Használat előtt ellenőrizze a gépet, nincsenek-e megrongálódva az egyes alkatrészek, kisebb rongálódás esetén igyekezzen eldönteni, hogy a gép biztonságosan és hiba nélkül fog-e működni. Ügyeljen arra, hogy a gép mozgó részei helyesen legyenek felszerelve és beállítva. Nem illenek össze egyes alkatrészek? Némelyek meg vannak rongálódva? Minden rendesen van felszerelve? A gép helyes működésének minden feltétele be van biztosítva? A megrongálódott védőberendezéseket, stb. ha a használati utasítás nem tartalmazza másképp, meg kell javíttatni, vagy kicseréltetni autorizált 4

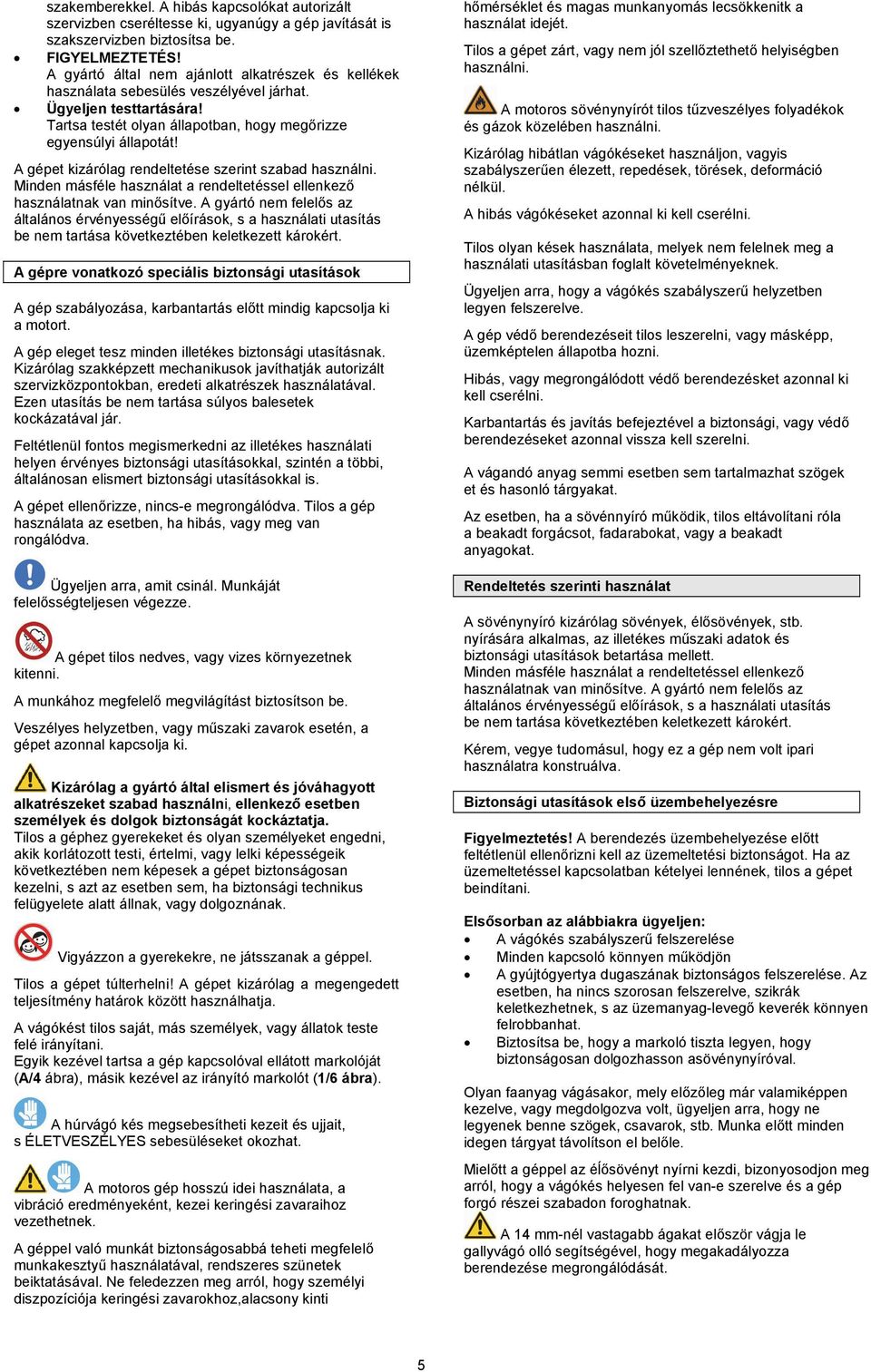

5 szakemberekkel. A hibás kapcsolókat autorizált szervizben cseréltesse ki, ugyanúgy a gép javítását is szakszervizben biztosítsa be. FIGYELMEZTETÉS! A gyártó által nem ajánlott alkatrészek és kellékek használata sebesülés veszélyével járhat. Ügyeljen testtartására! Tartsa testét olyan állapotban, hogy megőrizze egyensúlyi állapotát! A gépet kizárólag rendeltetése szerint szabad használni. Minden másféle használat a rendeltetéssel ellenkező használatnak van minősítve. A gyártó nem felelős az általános érvényességű előírások, s a használati utasítás be nem tartása következtében keletkezett károkért. A gépre vonatkozó speciális biztonsági utasítások A gép szabályozása, karbantartás előtt mindig kapcsolja ki a motort. A gép eleget tesz minden illetékes biztonsági utasításnak. Kizárólag szakképzett mechanikusok javíthatják autorizált szervizközpontokban, eredeti alkatrészek használatával. Ezen utasítás be nem tartása súlyos balesetek kockázatával jár. Feltétlenül fontos megismerkedni az illetékes használati helyen érvényes biztonsági utasításokkal, szintén a többi, általánosan elismert biztonsági utasításokkal is. A gépet ellenőrizze, nincs-e megrongálódva. Tilos a gép használata az esetben, ha hibás, vagy meg van rongálódva. Ügyeljen arra, amit csinál. Munkáját felelősségteljesen végezze. A gépet tilos nedves, vagy vizes környezetnek kitenni. A munkához megfelelő megvilágítást biztosítson be. Veszélyes helyzetben, vagy műszaki zavarok esetén, a gépet azonnal kapcsolja ki. Kizárólag a gyártó által elismert és jóváhagyott alkatrészeket szabad használni, ellenkező esetben személyek és dolgok biztonságát kockáztatja. Tilos a géphez gyerekeket és olyan személyeket engedni, akik korlátozott testi, értelmi, vagy lelki képességeik következtében nem képesek a gépet biztonságosan kezelni, s azt az esetben sem, ha biztonsági technikus felügyelete alatt állnak, vagy dolgoznának. Vigyázzon a gyerekekre, ne játsszanak a géppel. Tilos a gépet túlterhelni! A gépet kizárólag a megengedett teljesítmény határok között használhatja. A vágókést tilos saját, más személyek, vagy állatok teste felé irányítani. Egyik kezével tartsa a gép kapcsolóval ellátott markolóját (A/4 ábra), másik kezével az irányító markolót (1/6 ábra). A húrvágó kés megsebesítheti kezeit és ujjait, s ÉLETVESZÉLYES sebesüléseket okozhat. A motoros gép hosszú idei használata, a vibráció eredményeként, kezei keringési zavaraihoz vezethetnek. A géppel való munkát biztonságosabbá teheti megfelelő munkakesztyű használatával, rendszeres szünetek beiktatásával. Ne feledezzen meg arról, hogy személyi diszpozíciója keringési zavarokhoz,alacsony kinti hőmérséklet és magas munkanyomás lecsökkenitk a használat idejét. Tilos a gépet zárt, vagy nem jól szellőztethető helyiségben használni. A motoros sövénynyírót tilos tűzveszélyes folyadékok és gázok közelében használni. Kizárólag hibátlan vágókéseket használjon, vagyis szabályszerűen élezett, repedések, törések, deformáció nélkül. A hibás vágókéseket azonnal ki kell cserélni. Tilos olyan kések használata, melyek nem felelnek meg a használati utasításban foglalt követelményeknek. Ügyeljen arra, hogy a vágókés szabályszerű helyzetben legyen felszerelve. A gép védő berendezéseit tilos leszerelni, vagy másképp, üzemképtelen állapotba hozni. Hibás, vagy megrongálódott védő berendezésket azonnal ki kell cserélni. Karbantartás és javítás befejeztével a biztonsági, vagy védő berendezéseket azonnal vissza kell szerelni. A vágandó anyag semmi esetben sem tartalmazhat szögek et és hasonló tárgyakat. Az esetben, ha a sövénnyíró működik, tilos eltávolítani róla a beakadt forgácsot, fadarabokat, vagy a beakadt anyagokat. Rendeltetés szerinti használat A sövénynyíró kizárólag sövények, élősövények, stb. nyírására alkalmas, az illetékes műszaki adatok és biztonsági utasítások betartása mellett. Minden másféle használat a rendeltetéssel ellenkező használatnak van minősítve. A gyártó nem felelős az általános érvényességű előírások, s a használati utasítás be nem tartása következtében keletkezett károkért. Kérem, vegye tudomásul, hogy ez a gép nem volt ipari használatra konstruálva. Biztonsági utasítások első üzembehelyezésre Figyelmeztetés! A berendezés üzembehelyezése előtt feltétlenül ellenőrizni kell az üzemeltetési biztonságot. Ha az üzemeltetéssel kapcsolatban kételyei lennének, tilos a gépet beindítani. Elsősorban az alábbiakra ügyeljen: A vágókés szabályszerű felszerelése Minden kapcsoló könnyen működjön A gyújtógyertya dugaszának biztonságos felszerelése. Az esetben, ha nincs szorosan felszerelve, szikrák keletkezhetnek, s az üzemanyag-levegő keverék könnyen felrobbanhat. Biztosítsa be, hogy a markoló tiszta legyen, hogy biztonságosan dolgozhasson asövénynyíróval. Olyan faanyag vágásakor, mely előzőleg már valamiképpen kezelve, vagy megdolgozva volt, ügyeljen arra, hogy ne legyenek benne szögek, csavarok, stb. Munka előtt minden idegen tárgyat távolítson el belőle. Mielőtt a géppel az éĺősövényt nyírni kezdi, bizonyosodjon meg arról, hogy a vágókés helyesen fel van-e szerelve és a gép forgó részei szabadon foroghatnak. A 14 mm-nél vastagabb ágakat először vágja le gallyvágó olló segítségével, hogy megakadályozza berendezése megrongálódását. 5

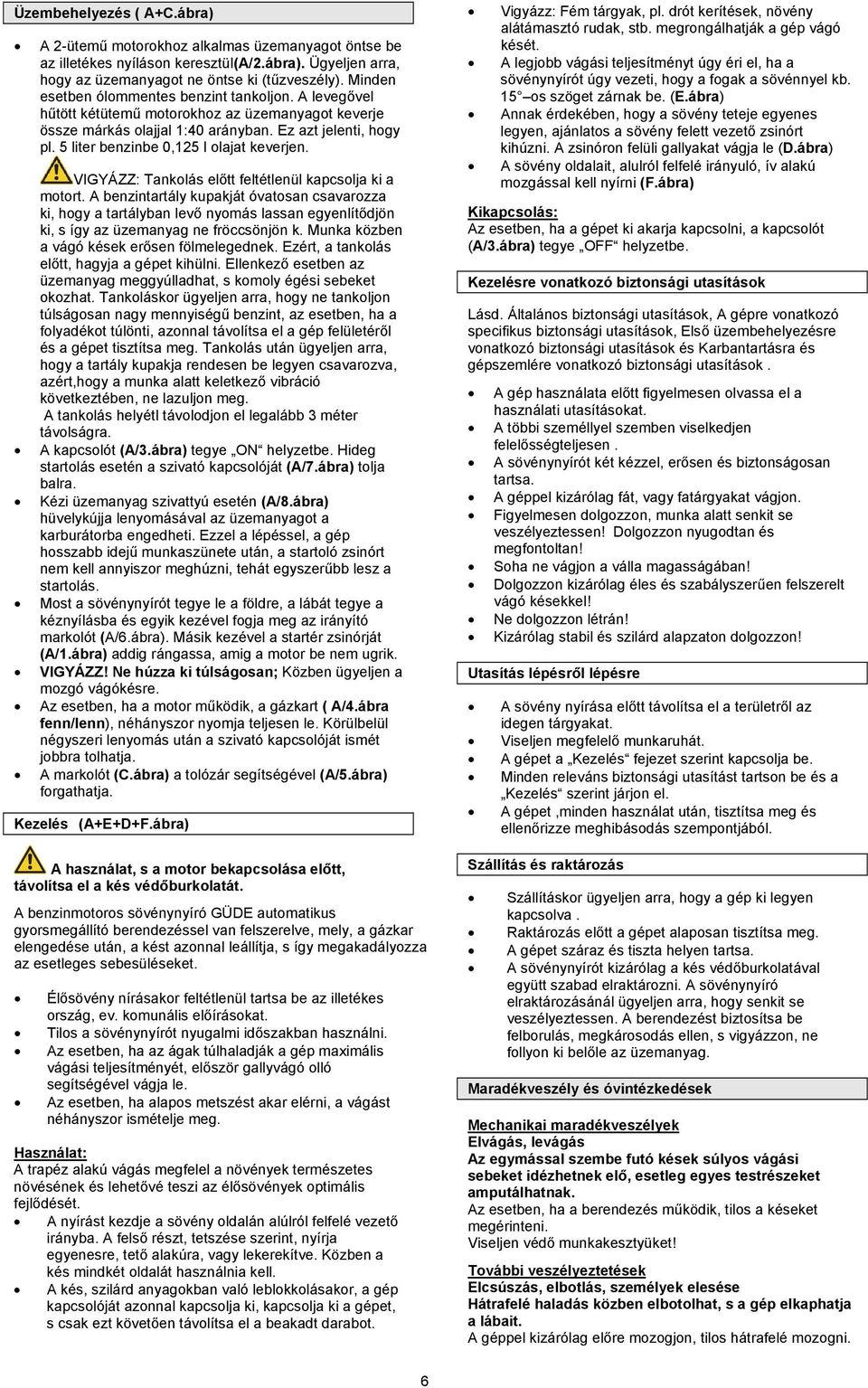

6 Üzembehelyezés ( A+C.ábra) A 2-ütemű motorokhoz alkalmas üzemanyagot öntse be az illetékes nyíláson keresztül(a/2.ábra). Ügyeljen arra, hogy az üzemanyagot ne öntse ki (tűzveszély). Minden esetben ólommentes benzint tankoljon. A levegővel hűtött kétütemű motorokhoz az üzemanyagot keverje össze márkás olajjal 1:40 arányban. Ez azt jelenti, hogy pl. 5 liter benzinbe 0,125 l olajat keverjen. VIGYÁZZ: Tankolás előtt feltétlenül kapcsolja ki a motort. A benzintartály kupakját óvatosan csavarozza ki, hogy a tartályban levő nyomás lassan egyenlítődjön ki, s így az üzemanyag ne fröccsönjön k. Munka közben a vágó kések erősen fölmelegednek. Ezért, a tankolás előtt, hagyja a gépet kihülni. Ellenkező esetben az üzemanyag meggyúlladhat, s komoly égési sebeket okozhat. Tankoláskor ügyeljen arra, hogy ne tankoljon túlságosan nagy mennyiségű benzint, az esetben, ha a folyadékot túlönti, azonnal távolítsa el a gép felületéről és a gépet tisztítsa meg. Tankolás után ügyeljen arra, hogy a tartály kupakja rendesen be legyen csavarozva, azért,hogy a munka alatt keletkező vibráció következtében, ne lazuljon meg. A tankolás helyétl távolodjon el legalább 3 méter távolságra. A kapcsolót (A/3.ábra) tegye ON helyzetbe. Hideg startolás esetén a szivató kapcsolóját (A/7.ábra) tolja balra. Kézi üzemanyag szivattyú esetén (A/8.ábra) hüvelykújja lenyomásával az üzemanyagot a karburátorba engedheti. Ezzel a lépéssel, a gép hosszabb idejű munkaszünete után, a startoló zsinórt nem kell annyiszor meghúzni, tehát egyszerűbb lesz a startolás. Most a sövénynyírót tegye le a földre, a lábát tegye a kéznyílásba és egyik kezével fogja meg az irányító markolót (A/6.ábra). Másik kezével a startér zsinórját (A/1.ábra) addig rángassa, amig a motor be nem ugrik. VIGYÁZZ! Ne húzza ki túlságosan; Közben ügyeljen a mozgó vágókésre. Az esetben, ha a motor működik, a gázkart ( A/4.ábra fenn/lenn), néhányszor nyomja teljesen le. Körülbelül négyszeri lenyomás után a szivató kapcsolóját ismét jobbra tolhatja. A markolót (C.ábra) a tolózár segítségével (A/5.ábra) forgathatja. Kezelés (A+E+D+F.ábra) A használat, s a motor bekapcsolása előtt, távolítsa el a kés védőburkolatát. A benzinmotoros sövénynyíró GÜDE automatikus gyorsmegállító berendezéssel van felszerelve, mely, a gázkar elengedése után, a kést azonnal leállítja, s így megakadályozza az esetleges sebesüléseket. Élősövény nírásakor feltétlenül tartsa be az illetékes ország, ev. komunális előírásokat. Tilos a sövénynyírót nyugalmi időszakban használni. Az esetben, ha az ágak túlhaladják a gép maximális vágási teljesítményét, először gallyvágó olló segítségével vágja le. Az esetben, ha alapos metszést akar elérni, a vágást néhányszor ismételje meg. Használat: A trapéz alakú vágás megfelel a növények természetes növésének és lehetővé teszi az élősövények optimális fejlődését. A nyírást kezdje a sövény oldalán alúlról felfelé vezető irányba. A felső részt, tetszése szerint, nyírja egyenesre, tető alakúra, vagy lekerekítve. Közben a kés mindkét oldalát használnia kell. A kés, szilárd anyagokban való leblokkolásakor, a gép kapcsolóját azonnal kapcsolja ki, kapcsolja ki a gépet, s csak ezt követően távolítsa el a beakadt darabot. Vigyázz: Fém tárgyak, pl. drót kerítések, növény alátámasztó rudak, stb. megrongálhatják a gép vágó kését. A legjobb vágási teljesítményt úgy éri el, ha a sövénynyírót úgy vezeti, hogy a fogak a sövénnyel kb. 15 os szöget zárnak be. (E.ábra) Annak érdekében, hogy a sövény teteje egyenes legyen, ajánlatos a sövény felett vezető zsinórt kihúzni. A zsinóron felüli gallyakat vágja le (D.ábra) A sövény oldalait, alulról felfelé irányuló, ív alakú mozgással kell nyírni (F.ábra) Kikapcsolás: Az esetben, ha a gépet ki akarja kapcsolni, a kapcsolót (A/3.ábra) tegye OFF helyzetbe. Kezelésre vonatkozó biztonsági utasítások Lásd. Általános biztonsági utasítások, A gépre vonatkozó specifikus biztonsági utasítások, Első üzembehelyezésre vonatkozó biztonsági utasítások és Karbantartásra és gépszemlére vonatkozó biztonsági utasítások. A gép használata előtt figyelmesen olvassa el a használati utasításokat. A többi személlyel szemben viselkedjen felelősségteljesen. A sövénynyírót két kézzel, erősen és biztonságosan tartsa. A géppel kizárólag fát, vagy fatárgyakat vágjon. Figyelmesen dolgozzon, munka alatt senkit se veszélyeztessen! Dolgozzon nyugodtan és megfontoltan! Soha ne vágjon a válla magasságában! Dolgozzon kizárólag éles és szabályszerűen felszerelt vágó késekkel! Ne dolgozzon létrán! Kizárólag stabil és szilárd alapzaton dolgozzon! Utasítás lépésről lépésre A sövény nyírása előtt távolítsa el a területről az idegen tárgyakat. Viseljen megfelelő munkaruhát. A gépet a Kezelés fejezet szerint kapcsolja be. Minden releváns biztonsági utasítást tartson be és a Kezelés szerint járjon el. A gépet,minden használat után, tisztítsa meg és ellenőrizze meghibásodás szempontjából. Szállítás és raktározás Szállításkor ügyeljen arra, hogy a gép ki legyen kapcsolva. Raktározás előtt a gépet alaposan tisztítsa meg. A gépet száraz és tiszta helyen tartsa. A sövénynyírót kizárólag a kés védőburkolatával együtt szabad elraktározni. A sövénynyíró elraktározásánál ügyeljen arra, hogy senkit se veszélyeztessen. A berendezést biztosítsa be felborulás, megkárosodás ellen, s vigyázzon, ne follyon ki belőle az üzemanyag. Maradékveszély és óvintézkedések Mechanikai maradékveszélyek Elvágás, levágás Az egymással szembe futó kések súlyos vágási sebeket idézhetnek elő, esetleg egyes testrészeket amputálhatnak. Az esetben, ha a berendezés működik, tilos a késeket megérinteni. Viseljen védő munkakesztyüket! További veszélyeztetések Elcsúszás, elbotlás, személyek elesése Hátrafelé haladás közben elbotolhat, s a gép elkaphatja a lábait. A géppel kizárólag előre mozogjon, tilos hátrafelé mozogni. 6

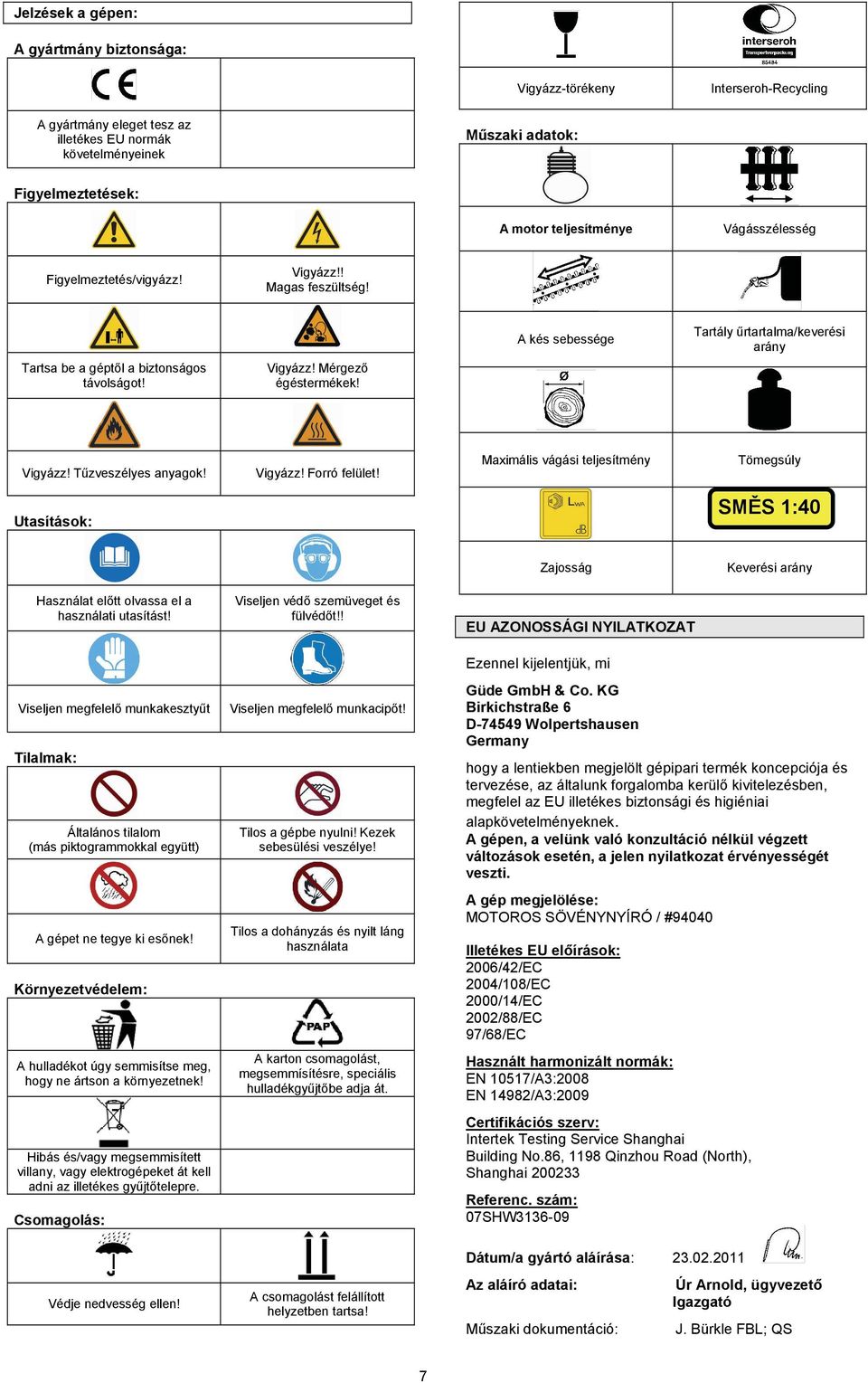

7 Jelzések a gépen: A gyártmány biztonsága: Vigyázz-törékeny Interseroh-Recycling A gyártmány eleget tesz az illetékes EU normák követelményeinek Műszaki adatok: Figyelmeztetések: A motor teljesítménye Vágásszélesség Figyelmeztetés/vigyázz! Vigyázz!! Magas feszültség! Tartsa be a géptől a biztonságos távolságot! Vigyázz! Mérgező égéstermékek! A kés sebessége Tartály űrtartalma/keverési arány Vigyázz! Tűzveszélyes anyagok! Vigyázz! Forró felület! Maximális vágási teljesítmény Tömegsúly Utasítások: SMĚS 1:40 Zajosság Keverési arány Használat előtt olvassa el a használati utasítást! Viseljen megfelelő munkakesztyűt Tilalmak: Általános tilalom (más piktogrammokkal együtt) A gépet ne tegye ki esőnek! Környezetvédelem: A hulladékot úgy semmisítse meg, hogy ne ártson a környezetnek! Hibás és/vagy megsemmisített villany, vagy elektrogépeket át kell adni az illetékes gyűjtőtelepre. Csomagolás: Viseljen védő szemüveget és fülvédőt!! Viseljen megfelelő munkacipőt! Tilos a gépbe nyulni! Kezek sebesülési veszélye! Tilos a dohányzás és nyilt láng használata A karton csomagolást, megsemmísítésre, speciális hulladékgyűjtőbe adja át. EU AZONOSSÁGI NYILATKOZAT Ezennel kijelentjük, mi Güde GmbH & Co. KG Birkichstraße 6 D Wolpertshausen Germany hogy a lentiekben megjelölt gépipari termék koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai alapkövetelményeknek. A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényességét veszti. A gép megjelölése: MOTOROS SÖVÉNYNYÍRÓ / #94040 Illetékes EU előírások: 2006/42/EC 2004/108/EC 2000/14/EC 2002/88/EC 97/68/EC Használt harmonizált normák: EN 10517/A3:2008 EN 14982/A3:2009 Certifikációs szerv: Intertek Testing Service Shanghai Building No.86, 1198 Qinzhou Road (North), Shanghai Referenc. szám: 07SHW Dátum/a gyártó aláírása: Védje nedvesség ellen! A csomagolást felállított helyzetben tartsa! Az aláíró adatai: Műszaki dokumentáció: Úr Arnold, ügyvezető Igazgató J. Bürkle FBL; QS 7

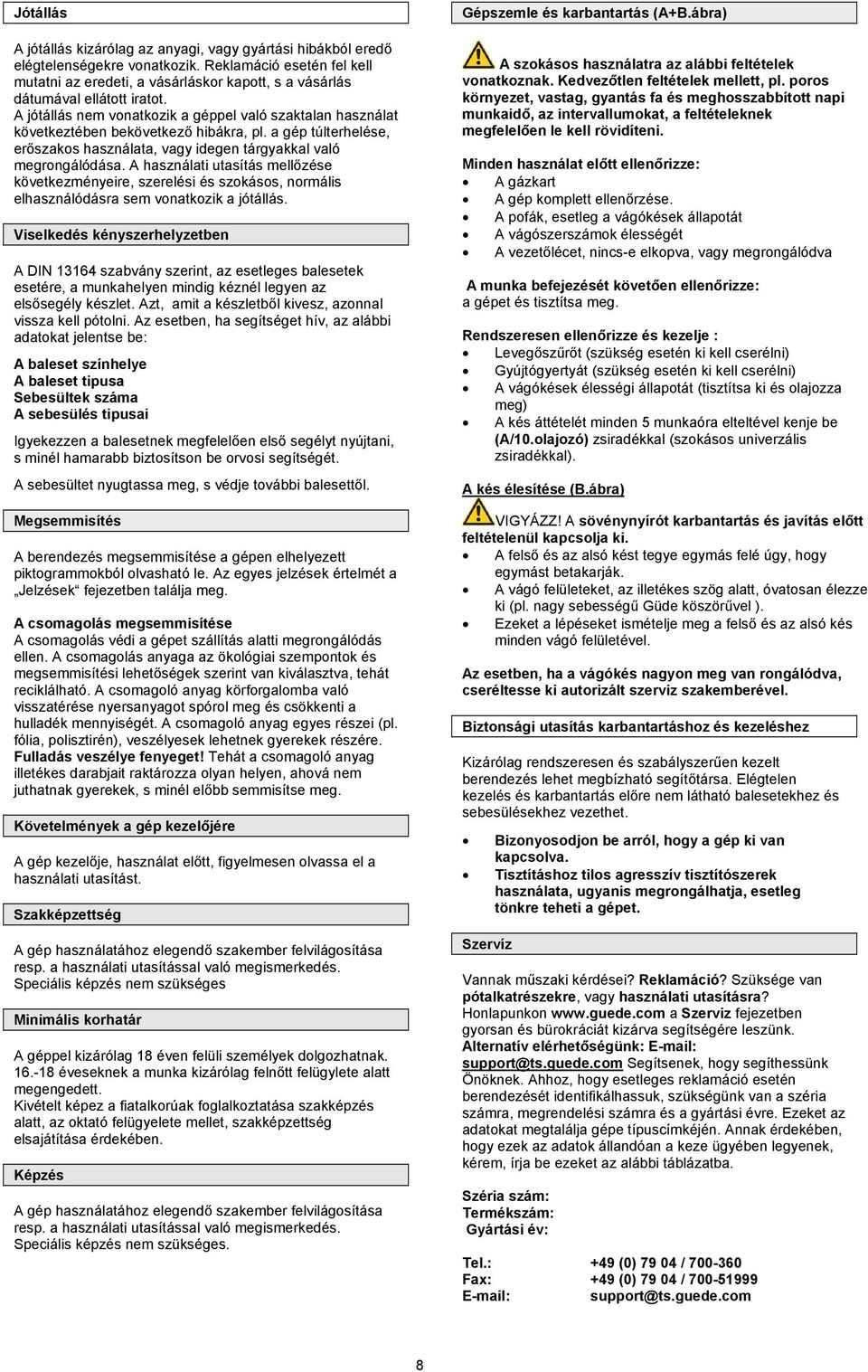

8 Jótállás A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot. A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása. A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás. Viselkedés kényszerhelyzetben A DIN szabvány szerint, az esetleges balesetek esetére, a munkahelyen mindig kéznél legyen az elsősegély készlet. Azt, amit a készletből kivesz, azonnal vissza kell pótolni. Az esetben, ha segítséget hív, az alábbi adatokat jelentse be: A baleset színhelye A baleset tipusa Sebesültek száma A sebesülés tipusai Igyekezzen a balesetnek megfelelően első segélyt nyújtani, s minél hamarabb biztosítson be orvosi segítségét. A sebesültet nyugtassa meg, s védje további balesettől. Megsemmisítés A berendezés megsemmisítése a gépen elhelyezett piktogrammokból olvasható le. Az egyes jelzések értelmét a Jelzések fejezetben találja meg. A csomagolás megsemmisítése A csomagolás védi a gépet szállítás alatti megrongálódás ellen. A csomagolás anyaga az ökológiai szempontok és megsemmisítési lehetőségek szerint van kiválasztva, tehát reciklálható. A csomagoló anyag körforgalomba való visszatérése nyersanyagot spórol meg és csökkenti a hulladék mennyiségét. A csomagoló anyag egyes részei (pl. fólia, polisztirén), veszélyesek lehetnek gyerekek részére. Fulladás veszélye fenyeget! Tehát a csomagoló anyag illetékes darabjait raktározza olyan helyen, ahová nem juthatnak gyerekek, s minél előbb semmisítse meg. Követelmények a gép kezelőjére A gép kezelője, használat előtt, figyelmesen olvassa el a használati utasítást. Szakképzettség A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges Minimális korhatár A géppel kizárólag 18 éven felüli személyek dolgozhatnak éveseknek a munka kizárólag felnőtt felügylete alatt megengedett. Kivételt képez a fiatalkorúak foglalkoztatása szakképzés alatt, az oktató felügyelete mellet, szakképzettség elsajátítása érdekében. Képzés A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges. Gépszemle és karbantartás (A+B.ábra) A szokásos használatra az alábbi feltételek vonatkoznak. Kedvezőtlen feltételek mellett, pl. poros környezet, vastag, gyantás fa és meghosszabbított napi munkaidő, az intervallumokat, a feltételeknek megfelelően le kell rövidíteni. Minden használat előtt ellenőrizze: A gázkart A gép komplett ellenőrzése. A pofák, esetleg a vágókések állapotát A vágószerszámok élességét A vezetőlécet, nincs-e elkopva, vagy megrongálódva A munka befejezését követően ellenőrizze: a gépet és tisztítsa meg. Rendszeresen ellenőrizze és kezelje : Levegőszűrőt (szükség esetén ki kell cserélni) Gyújtógyertyát (szükség esetén ki kell cserélni) A vágókések élességi állapotát (tisztítsa ki és olajozza meg) A kés áttételét minden 5 munkaóra elteltével kenje be (A/10.olajozó) zsiradékkal (szokásos univerzális zsiradékkal). A kés élesítése (B.ábra) VIGYÁZZ! A sövénynyírót karbantartás és javítás előtt feltételenül kapcsolja ki. A felső és az alsó kést tegye egymás felé úgy, hogy egymást betakarják. A vágó felületeket, az illetékes szög alatt, óvatosan élezze ki (pl. nagy sebességű Güde köszörűvel ). Ezeket a lépéseket ismételje meg a felső és az alsó kés minden vágó felületével. Az esetben, ha a vágókés nagyon meg van rongálódva, cseréltesse ki autorizált szerviz szakemberével. Biztonsági utasítás karbantartáshoz és kezeléshez Kizárólag rendszeresen és szabályszerűen kezelt berendezés lehet megbízható segítőtársa. Elégtelen kezelés és karbantartás előre nem látható balesetekhez és sebesülésekhez vezethet. Bizonyosodjon be arról, hogy a gép ki van kapcsolva. Tisztításhoz tilos agresszív tisztítószerek használata, ugyanis megrongálhatja, esetleg tönkre teheti a gépet. Szervíz Vannak műszaki kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a Szerviz fejezetben gyorsan és bürokráciát kizárva segítségére leszünk. Alternatív elérhetőségünk: support@ts.guede.com Segítsenek, hogy segíthessünk Önöknek. Ahhoz, hogy esetleges reklamáció esetén berendezését identifikálhassuk, szükségünk van a széria számra, megrendelési számra és a gyártási évre. Ezeket az adatokat megtalálja gépe típuscímkéjén. Annak érdekében, hogy ezek az adatok állandóan a keze ügyében legyenek, kérem, írja be ezeket az alábbi táblázatba. Széria szám: Termékszám: Gyártási év: Tel.: +49 (0) / Fax: +49 (0) / support@ts.guede.com 8

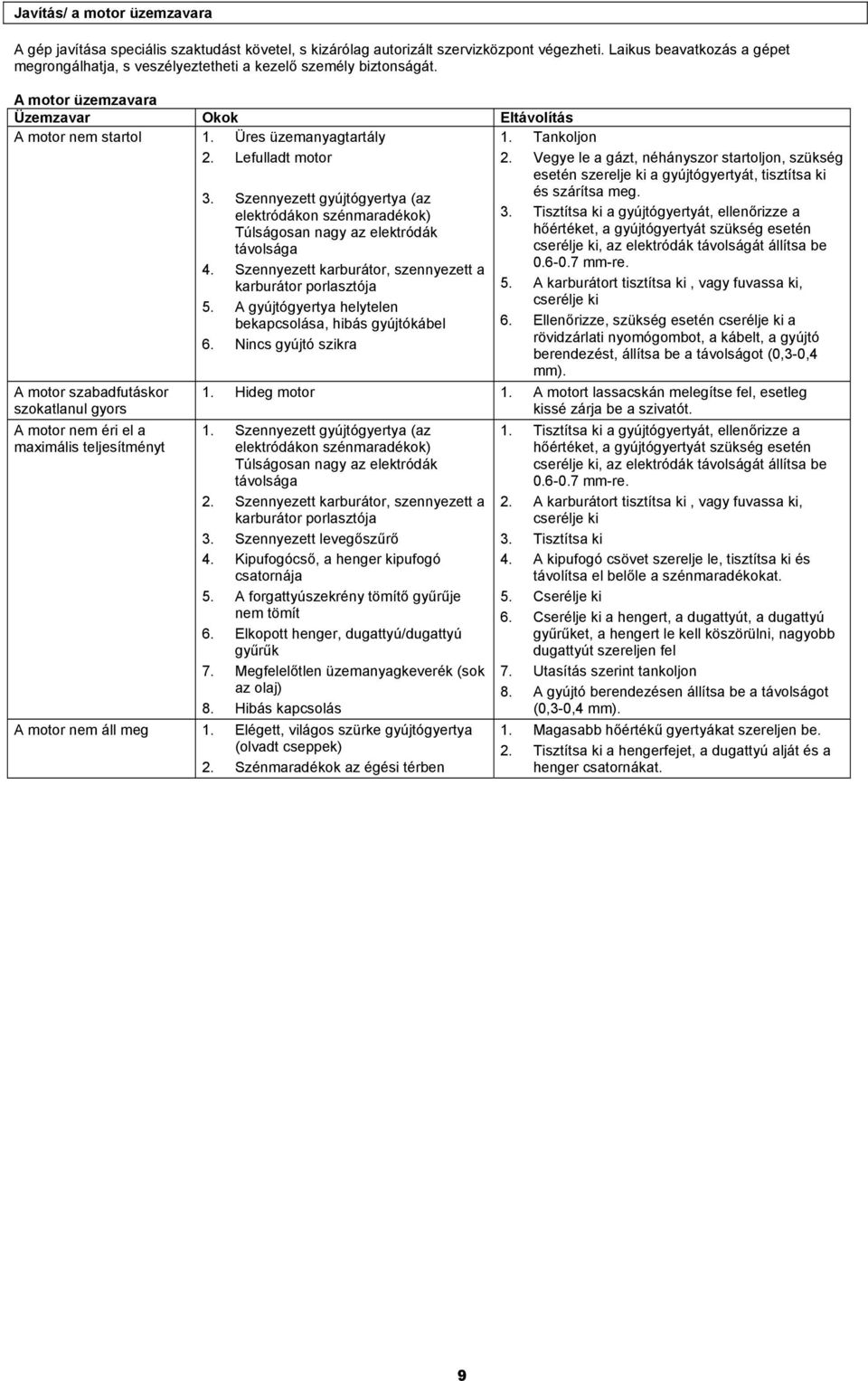

9 Javítás/ a motor üzemzavara A gép javítása speciális szaktudást követel, s kizárólag autorizált szervizközpont végezheti. Laikus beavatkozás a gépet megrongálhatja, s veszélyeztetheti a kezelő személy biztonságát. A motor üzemzavara Üzemzavar Okok Eltávolítás A motor nem startol 1. Üres üzemanyagtartály 2. Lefulladt motor A motor szabadfutáskor szokatlanul gyors A motor nem éri el a maximális teljesítményt 3. Szennyezett gyújtógyertya (az elektródákon szénmaradékok) Túlságosan nagy az elektródák távolsága 4. Szennyezett karburátor, szennyezett a karburátor porlasztója 5. A gyújtógyertya helytelen bekapcsolása, hibás gyújtókábel 6. Nincs gyújtó szikra 1. Tankoljon 2. Vegye le a gázt, néhányszor startoljon, szükség esetén szerelje ki a gyújtógyertyát, tisztítsa ki és szárítsa meg. 3. Tisztítsa ki a gyújtógyertyát, ellenőrizze a hőértéket, a gyújtógyertyát szükség esetén cserélje ki, az elektródák távolságát állítsa be mm-re. 5. A karburátort tisztítsa ki, vagy fuvassa ki, cserélje ki 6. Ellenőrizze, szükség esetén cserélje ki a rövidzárlati nyomógombot, a kábelt, a gyújtó berendezést, állítsa be a távolságot (0,3-0,4 mm). 1. Hideg motor 1. A motort lassacskán melegítse fel, esetleg kissé zárja be a szivatót. 1. Szennyezett gyújtógyertya (az elektródákon szénmaradékok) Túlságosan nagy az elektródák távolsága 2. Szennyezett karburátor, szennyezett a karburátor porlasztója 3. Szennyezett levegőszűrő 4. Kipufogócső, a henger kipufogó csatornája 5. A forgattyúszekrény tömítő gyűrűje nem tömít 6. Elkopott henger, dugattyú/dugattyú gyűrűk 7. Megfelelőtlen üzemanyagkeverék (sok az olaj) 8. Hibás kapcsolás A motor nem áll meg 1. Elégett, világos szürke gyújtógyertya (olvadt cseppek) 2. Szénmaradékok az égési térben 1. Tisztítsa ki a gyújtógyertyát, ellenőrizze a hőértéket, a gyújtógyertyát szükség esetén cserélje ki, az elektródák távolságát állítsa be mm-re. 2. A karburátort tisztítsa ki, vagy fuvassa ki, cserélje ki 3. Tisztítsa ki 4. A kipufogó csövet szerelje le, tisztítsa ki és távolítsa el belőle a szénmaradékokat. 5. Cserélje ki 6. Cserélje ki a hengert, a dugattyút, a dugattyú gyűrűket, a hengert le kell köszörülni, nagyobb dugattyút szereljen fel 7. Utasítás szerint tankoljon 8. A gyújtó berendezésen állítsa be a távolságot (0,3-0,4 mm). 1. Magasabb hőértékű gyertyákat szereljen be. 2. Tisztítsa ki a hengerfejet, a dugattyú alját és a henger csatornákat. 9
