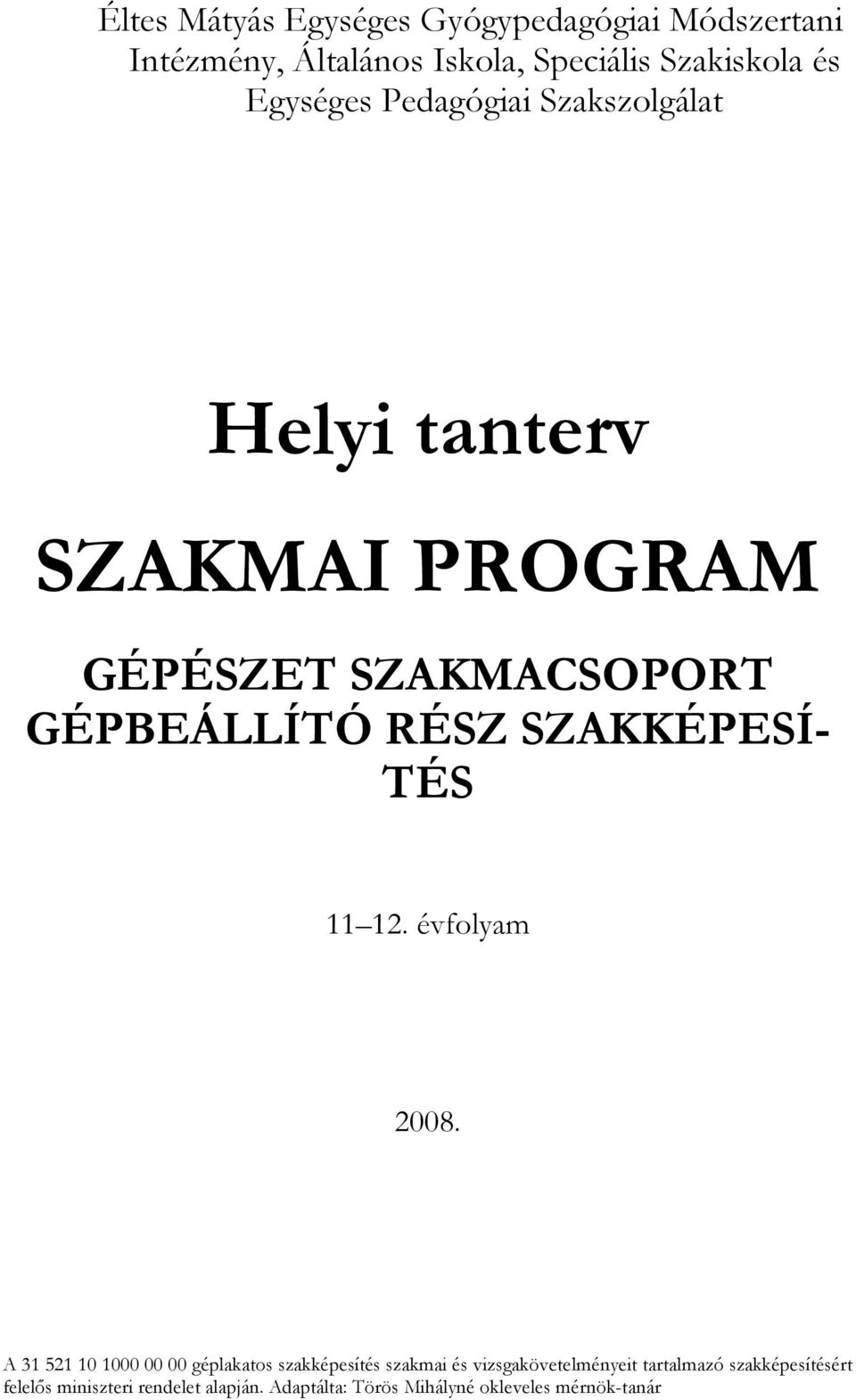

1 Éltes Mátyás Egységes Gyógypedagógiai Módszertani Intézmény, Általános Iskola, Speciális Szakiskola és Egységes Pedagógiai Szakszolgálat Helyi tanterv SZAKMAI PROGRAM GÉPÉSZET SZAKMACSOPORT GÉPBEÁLLÍTÓ RÉSZ SZAKKÉPESÍ- TÉS évfolyam A géplakatos szakképesítés szakmai és vizsgakövetelményeit tartalmazó szakképesítésért felelős miniszteri rendelet alapján. Adaptálta: Törös Mihályné okleveles mérnök-tanár

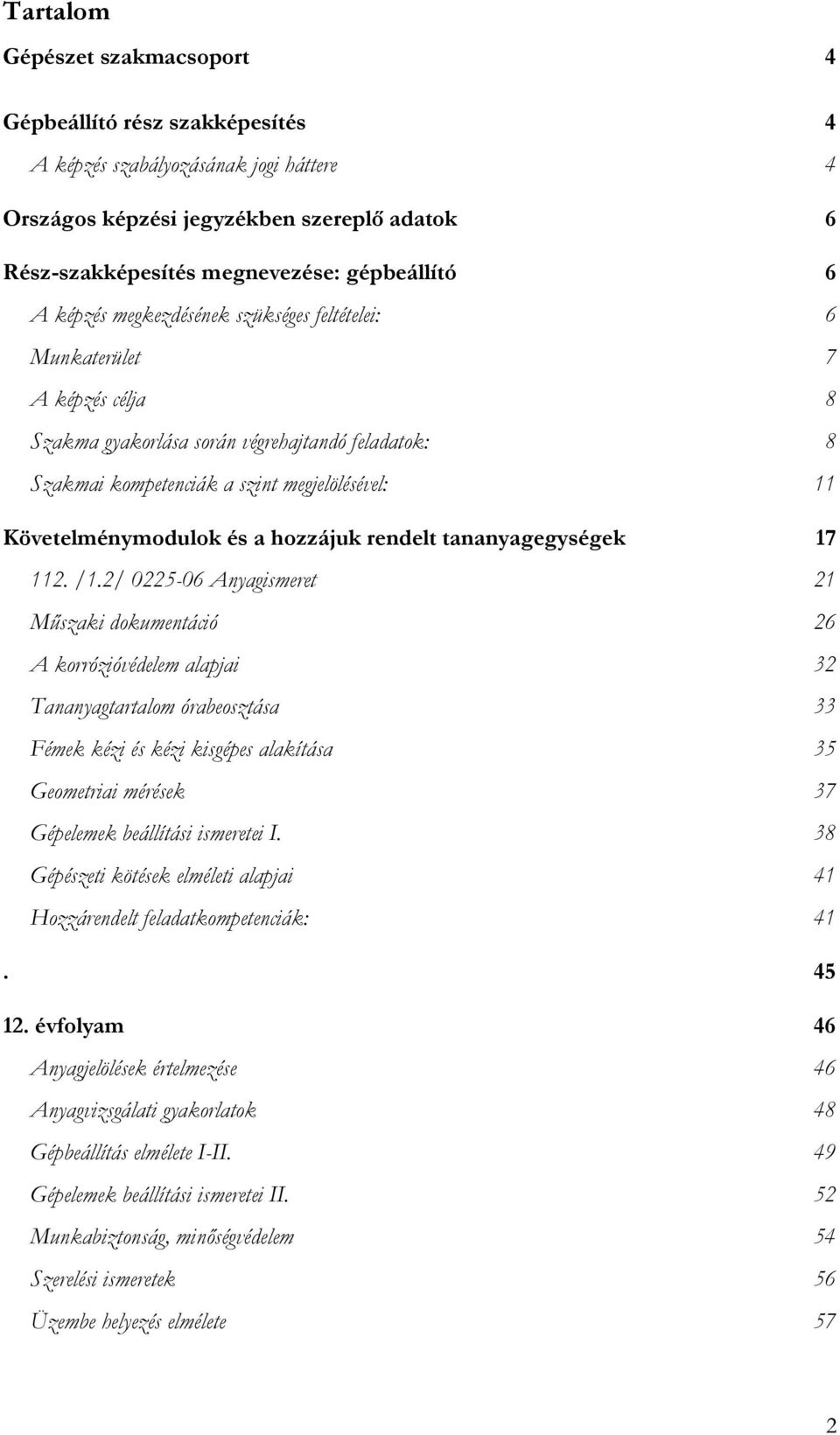

2 Tartalom Gépészet szakmacsoport 4 Gépbeállító rész szakképesítés 4 A képzés szabályozásának jogi háttere 4 Országos képzési jegyzékben szereplő adatok 6 Rész-szakképesítés megnevezése: gépbeállító 6 A képzés megkezdésének szükséges feltételei: 6 Munkaterület 7 A képzés célja 8 Szakma gyakorlása során végrehajtandó feladatok: 8 Szakmai kompetenciák a szint megjelölésével: 11 Követelménymodulok és a hozzájuk rendelt tananyagegységek /1.2/ Anyagismeret 21 Műszaki dokumentáció 26 A korrózióvédelem alapjai 32 Tananyagtartalom órabeosztása 33 Fémek kézi és kézi kisgépes alakítása 35 Geometriai mérések 37 Gépelemek beállítási ismeretei I. 38 Gépészeti kötések elméleti alapjai 41 Hozzárendelt feladatkompetenciák: évfolyam 46 Anyagjelölések értelmezése 46 Anyagvizsgálati gyakorlatok 48 Gépbeállítás elmélete I-II. 49 Gépelemek beállítási ismeretei II. 52 Munkabiztonság, minőségvédelem 54 Szerelési ismeretek 56 Üzembe helyezés elmélete 57 2

3 Elsősegélynyújtás, munkabiztonság, környezetvédelem elméleti ismeretei 60 Gyakorlati képzést alkotó tananyagegységek /3.4/ Előrajzolás (11. évfolyam: 18 óra) /3.5/ Fémek kézi és kisgépes alakítása (11. évfolyam: 252 óra) /1.1/ Műszaki mérések (11. évfolyam: 72 óra, 12: évfolyam, 32 óra) /2.2/ Gépelem beállítási feladatok (12. évfolyam: 64 óra) /2.4/ Gépelem beállítási feladatok II. (12. évfolyam: 64 óra) /3.3/ Gépek beállítása I. (12. évfolyam: 64 óra) /3.4/ Gépek beállítása II /3.5/ Gépek beállítása III /2.1/ Oldható kötések szerelése (12. évfolyam: 32 óra) /2.2/ Nem oldható kötések készítése (12. évfolyam: 32 óra) /2.3/ Kemény és lágyforrasztás (12. évfolyam: 16 óra) /2.4/ Gázhegesztés (12. évfolyam: 16 óra) /3.1/ Kézi ívhegesztés (12. évfolyam: 16 óra) /2.1/ Hajtások szerelése (12. évfolyam: 32 óra) /2.2/ Tengelykapcsolók szerelése (12. évfolyam: 32 óra) /2.3/ Mozgásakadályozó elemek szerelése (12. évfolyam: 16 óra) /2.4/ Mozgás átalakítók szerelése (12. évfolyam: 32 óra) /2.5/ Ágyazások szerelése (12. évfolyam: 32 óra) /1.1/ Anyagvizsgálati gyakorlatok (11. évfolyam: 36 óra) /2.1/ Geometriai mérési gyakorlatok (11. évfolyam: 54, 12. évfolyam: 16 óra) /2.2/ Geometriai mérések elmélete (11. évfolyam: 36 óra) /1.1/ Melegüzemi gyakorlatok (11. évfolyam: 36 óra) /2.2/ Megmunkálási gyakorlatok (11. évfolyam: 90 óra) /4.2/ Szerelési gyakorlatok (12. évfolyam: 48 óra) /5.2/ Üzembe helyezés gyakorlata I. (12. évfolyam: 16 óra) 70 Vizsgáztatási követelmények A szakmai vizsgára bocsátás feltételei A szakmai vizsga részei A szakmai vizsga értékelése %-osan A szakmai vizsgarészek alóli felmentés feltételei: 75 3

4 Gépészet szakmacsoport Gépbeállító rész szakképesítés Adaptált központi program OKJ száma: A képzés szabályozásának jogi háttere a közoktatásról szóló többször módosított évi LXXIX. törvény, a szakképzésről szóló többször módosított évi LXXVI. törvény, a gazdasági kamarákról szóló módosított évi CXXI. törvény, a gyermekek jogairól szóló LXIV. törvény (1989. november. 20. a New Yorkban aláírt a Gyermekek jogairól szóló Egyezmény alapján ( cikk), a fogyatékos személyek jogairól és esélyegyenlőségük biztosításáról szóló évi XXVI. törvény, az egyenlő bánásmódról és az esélyegyenlőség előmozdításáról szóló módosított évi CXXV. törvény, az Új Országos Fogyatékosügyi Programról szóló 10/2006.(II.16.) OGY határozat, a 10/2007.(II.27.) SZMM rendelet az Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről szóló 1/2006.(II.17.) OM rendelet módosításáról, a szakképzés megkezdésének és folytatásának feltételeiről, valamint a térségi integrált szakképző központ tanácsadó testületéről szóló 8/2006.(III.23.) OM rendelet, az iskolai rendszerű szakképzésben részt vevő tanulók juttatásairól szóló 4/2002.(II.26.) OM rendelet, a Nemzeti alaptanterv kiadásáról, bevezetéséről és alkalmazásáról szóló többször módosított 243/2003.(XII.17.) Kormányrendelet, a kerettantervek kiadásának és jóváhagyásának rendjéről, valamint egyes jogszabályok módosításáról szóló 17/2004.(V.20.) OM rendelet és a módosító 1/2006.(VI.29.) OKM rendelet, a sajátos nevelési igényű tanulók iskolai oktatásának irányelve kiadásáról szóló 2/2005.(III.1.) OM rendelet, a nevelési intézmények működéséről szóló többször módosított 4

5 11/1994.(VI.8.) MKM rendelet, a közoktatási intézmények elhelyezésének és kialakításának építészetiműszaki követelményeiről szóló 19/2002.(V.8.) OM rendelet, a szakmai vizsgáztatás általános szabályairól és eljárási rendjéről szóló 20/2007.(V.21.) SZMM rendelet, 5

6 Országos képzési jegyzékben szereplő adatok A szakképesítés azonosító száma: A szakképesítés megnevezése: Géplakatos 3.1 Részszakképesítés Azonosítószám: Megnevezés: Gépbeállító Rész-szakképesítés megnevezése: gépbeállító A képzés megkezdésének szükséges feltételei: A képzésben csak azok a sajátos nevelési igényű tanulók (tanulásban akadályozott) vehetnek részt, akik rendelkeznek a tanulási képességeket vizsgáló szakértői és rehabilitációs bizottság szakvéleményével. Bemeneti kompetenciák: a képzés megkezdhető az e rendelet 3. számú mellékletében a gépészet szakmacsoportra meghatározott kompetenciák birtokában. E kompetenciák megszerezhetőek a szakképzést előkészítő évfolyam keretében is. Vagy Iskolai előképzettség: nyolcadik évfolyam elvégzésével tanúsított alapfokú iskolai végzettség. Elmélet aránya: 30 % Gyakorlat aránya: 70 % 6

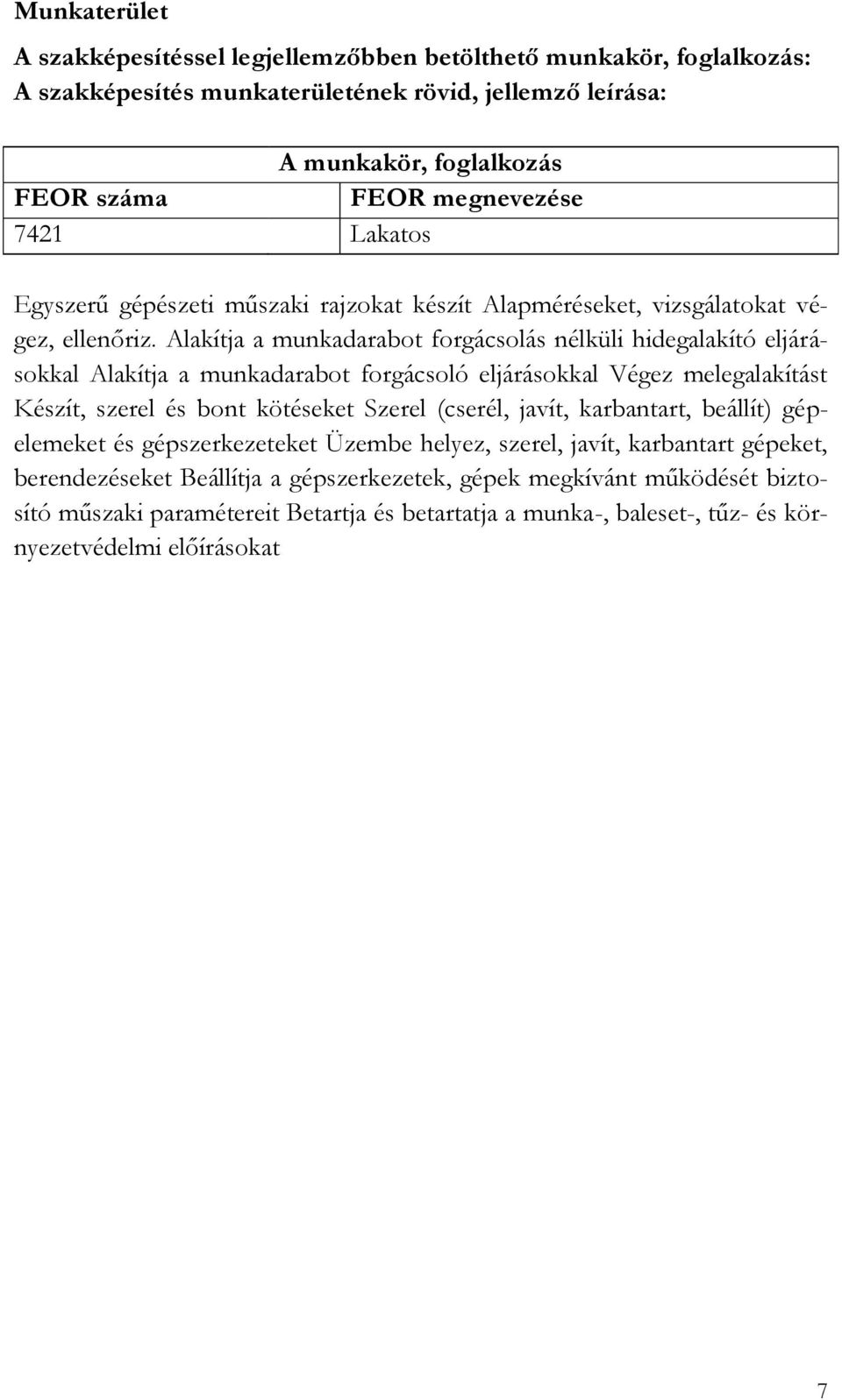

7 Munkaterület A szakképesítéssel legjellemzőbben betölthető munkakör, foglalkozás: A szakképesítés munkaterületének rövid, jellemző leírása: A munkakör, foglalkozás FEOR száma FEOR megnevezése 7421 Lakatos Egyszerű gépészeti műszaki rajzokat készít Alapméréseket, vizsgálatokat végez, ellenőriz. Alakítja a munkadarabot forgácsolás nélküli hidegalakító eljárásokkal Alakítja a munkadarabot forgácsoló eljárásokkal Végez melegalakítást Készít, szerel és bont kötéseket Szerel (cserél, javít, karbantart, beállít) gépelemeket és gépszerkezeteket Üzembe helyez, szerel, javít, karbantart gépeket, berendezéseket Beállítja a gépszerkezetek, gépek megkívánt működését biztosító műszaki paramétereit Betartja és betartatja a munka-, baleset-, tűz- és környezetvédelmi előírásokat 7

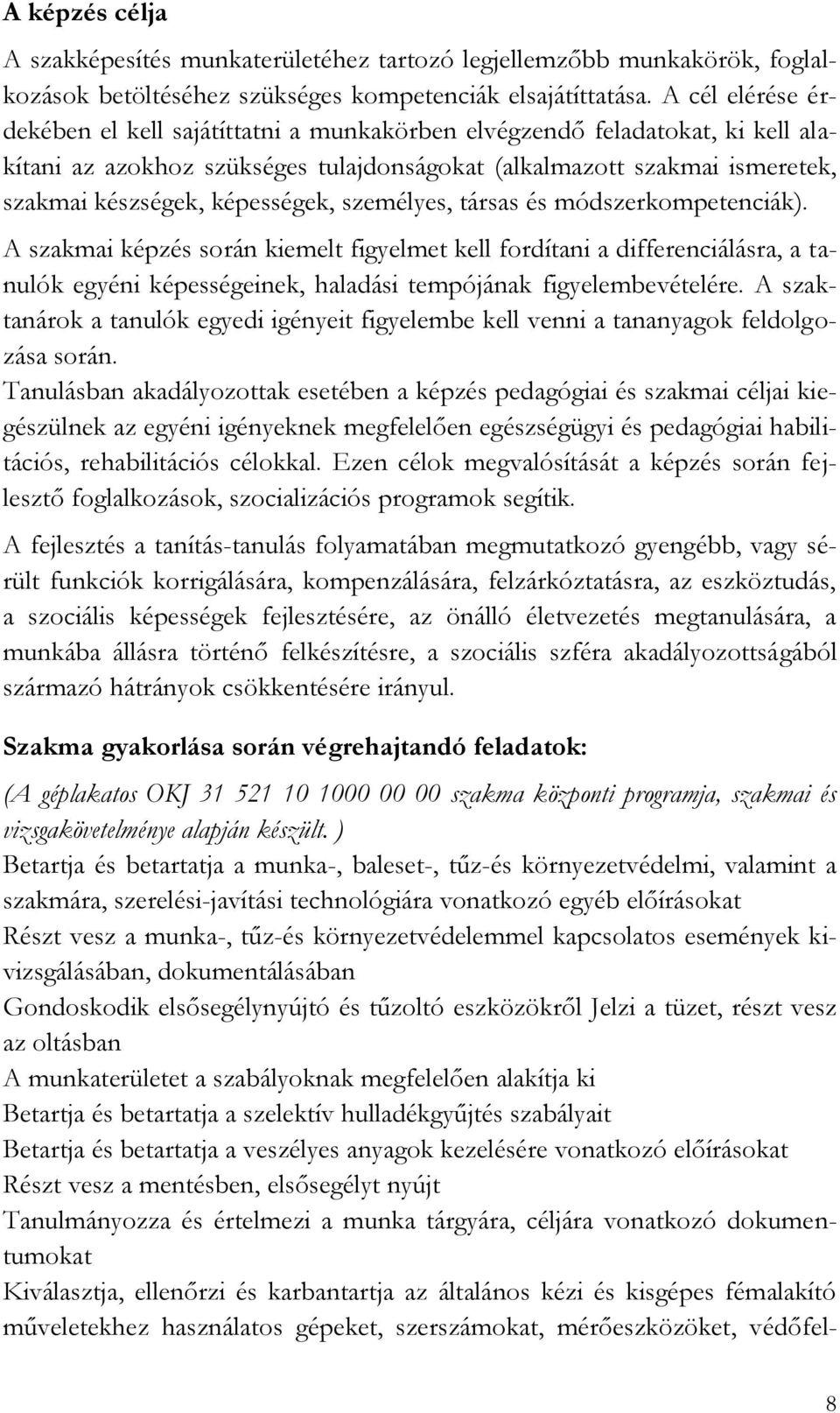

8 A képzés célja A szakképesítés munkaterületéhez tartozó legjellemzőbb munkakörök, foglalkozások betöltéséhez szükséges kompetenciák elsajátíttatása. A cél elérése érdekében el kell sajátíttatni a munkakörben elvégzendő feladatokat, ki kell alakítani az azokhoz szükséges tulajdonságokat (alkalmazott szakmai ismeretek, szakmai készségek, képességek, személyes, társas és módszerkompetenciák). A szakmai képzés során kiemelt figyelmet kell fordítani a differenciálásra, a tanulók egyéni képességeinek, haladási tempójának figyelembevételére. A szaktanárok a tanulók egyedi igényeit figyelembe kell venni a tananyagok feldolgozása során. Tanulásban akadályozottak esetében a képzés pedagógiai és szakmai céljai kiegészülnek az egyéni igényeknek megfelelően egészségügyi és pedagógiai habilitációs, rehabilitációs célokkal. Ezen célok megvalósítását a képzés során fejlesztő foglalkozások, szocializációs programok segítik. A fejlesztés a tanítás-tanulás folyamatában megmutatkozó gyengébb, vagy sérült funkciók korrigálására, kompenzálására, felzárkóztatásra, az eszköztudás, a szociális képességek fejlesztésére, az önálló életvezetés megtanulására, a munkába állásra történő felkészítésre, a szociális szféra akadályozottságából származó hátrányok csökkentésére irányul. Szakma gyakorlása során végrehajtandó feladatok: (A géplakatos OKJ szakma központi programja, szakmai és vizsgakövetelménye alapján készült. ) Betartja és betartatja a munka-, baleset-, tűz-és környezetvédelmi, valamint a szakmára, szerelési-javítási technológiára vonatkozó egyéb előírásokat Részt vesz a munka-, tűz-és környezetvédelemmel kapcsolatos események kivizsgálásában, dokumentálásában Gondoskodik elsősegélynyújtó és tűzoltó eszközökről Jelzi a tüzet, részt vesz az oltásban A munkaterületet a szabályoknak megfelelően alakítja ki Betartja és betartatja a szelektív hulladékgyűjtés szabályait Betartja és betartatja a veszélyes anyagok kezelésére vonatkozó előírásokat Részt vesz a mentésben, elsősegélyt nyújt Tanulmányozza és értelmezi a munka tárgyára, céljára vonatkozó dokumentumokat Kiválasztja, ellenőrzi és karbantartja az általános kézi és kisgépes fémalakító műveletekhez használatos gépeket, szerszámokat, mérőeszközöket, védőfel- 8

9 szereléseket Egyszerű gépészeti műszaki rajzokat készít Egyszerű alkatrészek, szerkezeti egységek elkészítéséhez művelet-, ill. szerelési tervet készít. Előkészíti a munkafeladat végrehajtását, az ahhoz szükséges anyagokat, segédanyagokat, előre gyártott elemeket, gépeket, szerszámokat, mérőeszközöket, felfogó-és befogóeszközöket, szállító-és emelőberendezéseket, védőfelszereléseket, személyi védőfelszereléseket Előrajzol szükség szerint a dokumentáció alapján Tanulmányozza és értelmezi a munkafolyamatokra, eszközökre, technológiákra vonatkozó dokumentációt Tanulmányozza és értelmezi az általános gépészeti anyagokra és alkatrészekre vonatkozó információkat (szabványok, műszaki táblázatok, gyártmánykatalógusok) Kiválasztja az általános, gépészeti célú anyagok és alkatrészek közül a feladatnak megfelelőt Meghatározza a szükséges anyagmennyiséget Gépipari alapméréseket végez (hossz, szög, merőlegesség stb.) Alak- és helyzetpontossági méréseket végez általános eszközökkel Alakítja a munkadarabot kézi forgácsoló alapeljárásokkal (fűrészelés, reszelés, menetkészítés, süllyesztés, dörzsárazás, kéziszerszám-élezés) Képlékenyalakítást végez kézi alapműveletekkel (nyújtás, egyengetés, hajlítás stb.) Darabol kézi és gépi műveletekkel (vágás, harapás, nyírás, lyukasztás) Alakítja a munkadarabot kézi kisgépes eljárásokkal (darabolás, fúrás, felülettisztítás, kéziszerszám-élezés stb.) Közreműködik a minőségbiztosítási feladatok megvalósításában Hidraulikus méréseket végez Végez villamos alapméréseket egyen-és váltakozóáramú áramkörben (feszültség, áramerősség, ellenállás, frekvencia, fázis) Beállít forgómozgást közvetítő gépelemeket (szíj-, ékszíj-, dörzs-, fogaskerék-, csiga, lánchajtás, sikló- és gördülőcsapágyak) Beállít tengelykapcsolókat (merev, rugalmas, súrlódó, kapcsolható, kiegyenlítő biztonsági, különleges) Beállít fékeket (pofás, szalag-, kúpos-, tárcsás, hidraulikus, lég- és szervófékek) Beállít mozgás-átalakító elemeket (csiga-csigakerék, csavarorsó-csavaranya, fogaskerék-fogasléc) Beállít mozgás-átalakító elemeket (forgattyús, lengőhimbás hajtóművek, excenter-és bütykös mechanizmusok) 9

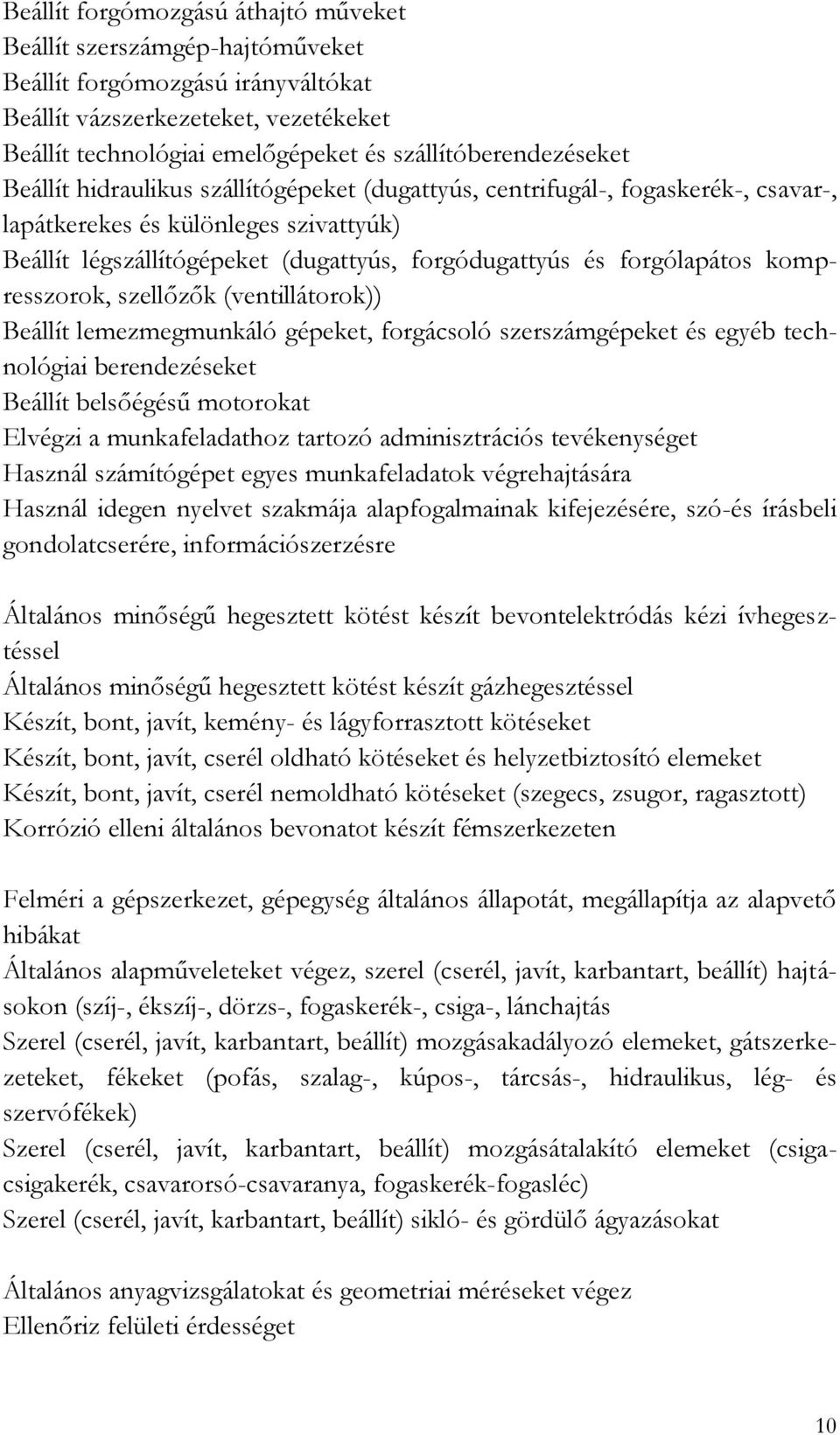

10 Beállít forgómozgású áthajtó műveket Beállít szerszámgép-hajtóműveket Beállít forgómozgású irányváltókat Beállít vázszerkezeteket, vezetékeket Beállít technológiai emelőgépeket és szállítóberendezéseket Beállít hidraulikus szállítógépeket (dugattyús, centrifugál-, fogaskerék-, csavar-, lapátkerekes és különleges szivattyúk) Beállít légszállítógépeket (dugattyús, forgódugattyús és forgólapátos kompresszorok, szellőzők (ventillátorok)) Beállít lemezmegmunkáló gépeket, forgácsoló szerszámgépeket és egyéb technológiai berendezéseket Beállít belsőégésű motorokat Elvégzi a munkafeladathoz tartozó adminisztrációs tevékenységet Használ számítógépet egyes munkafeladatok végrehajtására Használ idegen nyelvet szakmája alapfogalmainak kifejezésére, szó-és írásbeli gondolatcserére, információszerzésre Általános minőségű hegesztett kötést készít bevontelektródás kézi ívhegesztéssel Általános minőségű hegesztett kötést készít gázhegesztéssel Készít, bont, javít, kemény- és lágyforrasztott kötéseket Készít, bont, javít, cserél oldható kötéseket és helyzetbiztosító elemeket Készít, bont, javít, cserél nemoldható kötéseket (szegecs, zsugor, ragasztott) Korrózió elleni általános bevonatot készít fémszerkezeten Felméri a gépszerkezet, gépegység általános állapotát, megállapítja az alapvető hibákat Általános alapműveleteket végez, szerel (cserél, javít, karbantart, beállít) hajtásokon (szíj-, ékszíj-, dörzs-, fogaskerék-, csiga-, lánchajtás Szerel (cserél, javít, karbantart, beállít) mozgásakadályozó elemeket, gátszerkezeteket, fékeket (pofás, szalag-, kúpos-, tárcsás-, hidraulikus, lég- és szervófékek) Szerel (cserél, javít, karbantart, beállít) mozgásátalakító elemeket (csigacsigakerék, csavarorsó-csavaranya, fogaskerék-fogasléc) Szerel (cserél, javít, karbantart, beállít) sikló- és gördülő ágyazásokat Általános anyagvizsgálatokat és geometriai méréseket végez Ellenőriz felületi érdességet 10

11 Mér idomszerrel A kész munkadarabok geometriai méreteinek végellenőrzését végzi Alakítja a munkadarabot gépi forgácsoló alapeljárásokkal (esztergálás, fúrás, marás, gyalulás, vésés, köszörülés) Végez finomfelületi megmunkálásokat (hántolás, csiszolás, tükrösítés) Szerel (cserél, javít, karbantart, beállít) mozgásátalakító elemeket (forgattyús, lengőhimbás hajtóműveket, excenter- és bütykös mechanizmusokat) Szerel (javít, karbantart, beállít) forgómozgású irányváltókat Szerel (javít, karbantart, beállít) forgómozgású áthajtóműveket Szerel (javít, karbantart) egyszerű statikus vázszerkezeteket Üzembe helyez, szerel, javít, karbantart technológiai emelőgépeket és szállítóberendezéseket Üzembe helyez, szerel, javít, karbantart hidraulikus szállítógépeket (dugattyús, centrifugál-, fogaskerék-, csavar-, lapátkerekes és különleges szivattyúk) Üzembe helyez, szerel, javít, karbantart légszállítógépeket [dugattyús, forgódugattyús és forgólapátos kompresszorok, szellőzők (ventillátorok)] Szakmai kompetenciák a szint megjelölésével: (A géplakatos OKJ szakma központi programja, szakmai és vizsgakövetelménye alapján készült. ) A Környezetvédelmi ismeretek A Tűzvédelmi ismeretek A Munkabiztonsági ismeretek A Tűzoltó berendezések, eszközök A Tűzkár bejelentése A Elsősegély nyújtási ismeretek A Szabványok használata A Gyártási utasítások értelmezése A Gépkönyv, kezelési, szerelési, karbantartási útmutatók használata A Érintésvédelmi alapismeretek A Szerszámok, kézigépek biztonsági ismeretei A Gépüzemeltetés munkabiztonsági szabályai A Emelő- és szállítógépek üzembiztonsági szabályai A Mérő- és beállítóeszközök, sablonok A Kézi és kézi kisgépes szerelőszerszámok A Érintésvédelmi alapismeretek A Szerszámgépek biztonsági ismeretei 11

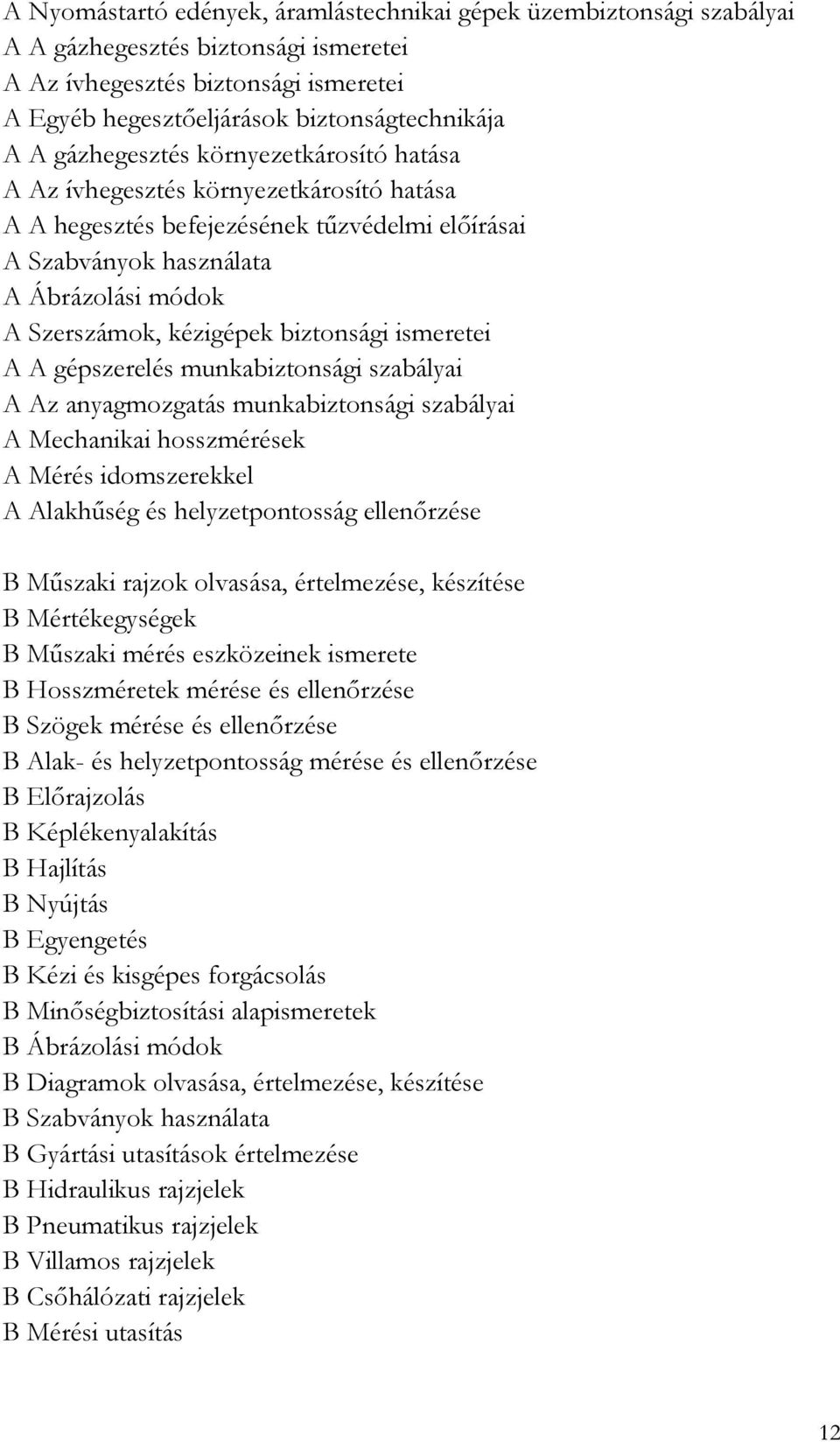

12 A Nyomástartó edények, áramlástechnikai gépek üzembiztonsági szabályai A A gázhegesztés biztonsági ismeretei A Az ívhegesztés biztonsági ismeretei A Egyéb hegesztőeljárások biztonságtechnikája A A gázhegesztés környezetkárosító hatása A Az ívhegesztés környezetkárosító hatása A A hegesztés befejezésének tűzvédelmi előírásai A Szabványok használata A Ábrázolási módok A Szerszámok, kézigépek biztonsági ismeretei A A gépszerelés munkabiztonsági szabályai A Az anyagmozgatás munkabiztonsági szabályai A Mechanikai hosszmérések A Mérés idomszerekkel A Alakhűség és helyzetpontosság ellenőrzése B Műszaki rajzok olvasása, értelmezése, készítése B Mértékegységek B Műszaki mérés eszközeinek ismerete B Hosszméretek mérése és ellenőrzése B Szögek mérése és ellenőrzése B Alak- és helyzetpontosság mérése és ellenőrzése B Előrajzolás B Képlékenyalakítás B Hajlítás B Nyújtás B Egyengetés B Kézi és kisgépes forgácsolás B Minőségbiztosítási alapismeretek B Ábrázolási módok B Diagramok olvasása, értelmezése, készítése B Szabványok használata B Gyártási utasítások értelmezése B Hidraulikus rajzjelek B Pneumatikus rajzjelek B Villamos rajzjelek B Csőhálózati rajzjelek B Mérési utasítás 12

13 B Nyomatékátszármaztató hajtások és beállításuk B Tengelykapcsolók és beállításuk B Fékek, mozgásakadályozó elemek és beállításuk B Mozgásátalakító elemek és beállításuk B Hűtő- és kenőanyagok B Tüzelőanyagok B Hajtóanyagok B Áthajtóművek és beállításuk B Forgómozgású hajtóművek, irányváltók és beállításuk B Tengelyek, csapágyak és beállításuk B Vázszerkezetek és beállításuk Technológiai emelő-és szállítóberendezések szerkezete, üzemeltetési jellemzői és beállításuk B Mechanikus gépek, géprendszerek fő típusainak szerkezete, üzemeltetési jellemzői és beállításuk B Belsőégésű motorok szerkezeti ismeretei, üzemeltetési jellemzői és beállításuk B Hő-és áramlástechnikai műszerek, gépek (nyomástartó edények), rendszerek alapvető szerkezeti és üzemeltetési jellemzői B Működési jellemzők mérése B Hosszméretek mérése és ellenőrzése B Szögek mérése és ellenőrzése B Alak- és helyzetpontosság mérése és ellenőrzése B Beállító célszerszámok B Hegesztési rajzjelek ismerete, varratábrázolások B Korrózióvédelem B Műszaki rajzok alaki és formai ismeretei szerkesztések B Az alkatrészrajzok tartalmi és formai jellemzői B Az összeállítási rajzok alaki és formai jellemzői B Szereléshez kapcsolódó jelek B Szerelési műveletterv B Szerelési műveleti utasítás B Vasfémek B Nem vas fémek B Nemfémes anyagok B Csiszoló- és políranyagok B Eszközismeret B Felületi érdesség mérése és ellenőrzése B Szabványhasználati ismeretek 13

14 B Oldható kötések B Nemoldható kötések B Tengelykapcsolók B Áthajtóművek B Forgómozgású hajtóművek és irányváltók B Tengelyek és csapágyak B Vázszerkezetek B Szabványos ipari vasötvözetek B Műszaki mérés eszközeinek ismerete B Műszaki rajzok alaki és formai ismeretei B Ábrázolási módok B Síkmértani szerkesztések B Összeállítási rajzok alaki és formai jellemzői B Gyártáshoz kapcsolódó rajzjelek, előírások B Hőkezelési utasítás B Mérési utasítás B Általános fizikai jellemzők kiszámítása B Geometriai méretek kiszámítása B Gyártási és szerelési technológiai alapadatok kiszámítása C Munkavégzés szabályai C Géprajzi alapfogalmak C Síkmértani szerkesztések C Diagramok olvasása, értelmezése, készítése C Ipari anyagok mechanikai tulajdonságai C Ipari anyagok hőtechnikai tulajdonságai C Ipari anyagok villamos tulajdonságai C Ipari anyagok korróziós tulajdonságai C Ipari anyagok technológiai tulajdonságai C Ipari anyagok egyéb jellemzői C Ipari vasötvözetek és tulajdonságaik C Könnyűfémötvözetek és tulajdonságaik C Színesfémötvözetek és tulajdonságaik C Ötvözőanyagok hatása az anyag tulajdonságaira C Szabványos ipari vasötvözetek C Szabványos könnyűfémötvözetek C Szabványos színesfémötvözetek C Reszelés, fűrészelés, köszörülés 14

15 C Élkiképzés C Géprajzi alapfogalmak C Síkmértani szerkesztések C Működési jellemzők kiszámítása C Villamos áramköri alapszámítások C Áramlástani alapszámítások C Mechanikai tulajdonságok C Átfogó gépszerkezettani ismeretek C Általános gépüzemeltetési ismeretek C Vezérléstechnikai alapok C Villamos alapmérések egyen- és váltakozó áramú körben C Hő- és áramlástani alapmérések C Ipari anyagok korróziós tulajdonságai C Ipari anyagok technológiai tulajdonságai C Az általános fizikai jellemzők kiszámítása C A geometriai méretek kiszámítása C A gyártási és szerelési technológiai alapadatok kiszámítása C A működési jellemzők kiszámítása C Mechanikai tulajdonságok C Hőtechnikai tulajdonságok C Villamos tulajdonságok C Korróziós tulajdonságok C Technológiai tulajdonságok C Egyéb anyagjellemzők C Többalkotós szerkezeti anyagok C Villamos alapmérések egyen- és váltakozó áramú körben C Hő- és áramlástani alapmérések C Roncsolásmentes anyagvizsgálat C Keménységmérés C Átfogó gépszerelési ismeretek C Az ipar területén használatos nemfémes anyagok, eredetük, tulajdonságaik, jellemző, felhasználási területeik Az iparban használatos fémes anyagok fizikai, kémiai, mechanikai, technológiai tulajdonságai C Mérőlapok, termékkísérő lapok, bárcák, feliratozás stb C Mérés optikai mérőeszközökkel C Felületi érdesség mérése C Anyagvizsgálatok C Szabványos fémes szerkezeti anyagok 15

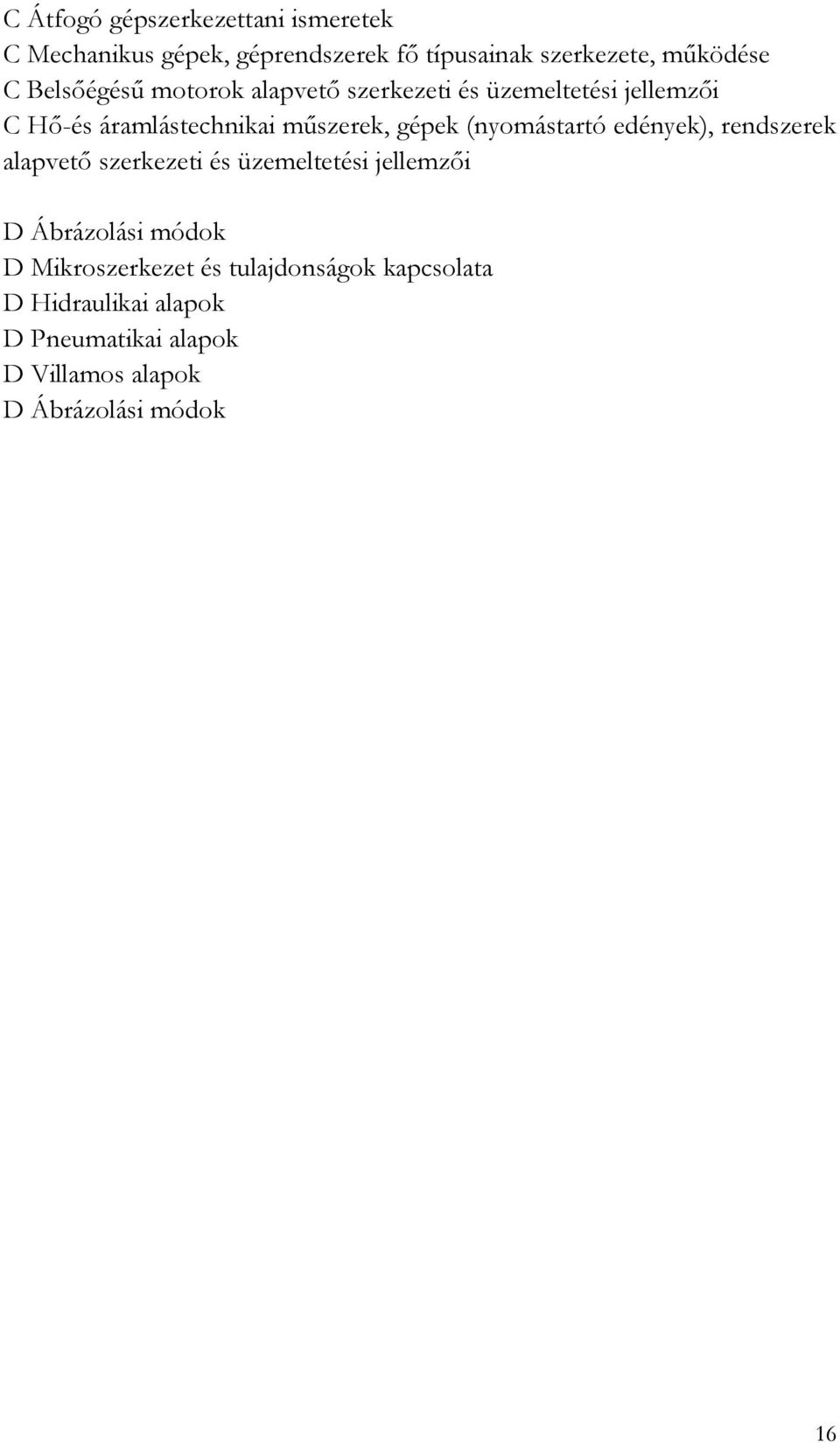

16 C Átfogó gépszerkezettani ismeretek C Mechanikus gépek, géprendszerek fő típusainak szerkezete, működése C Belsőégésű motorok alapvető szerkezeti és üzemeltetési jellemzői C Hő-és áramlástechnikai műszerek, gépek (nyomástartó edények), rendszerek alapvető szerkezeti és üzemeltetési jellemzői D Ábrázolási módok D Mikroszerkezet és tulajdonságok kapcsolata D Hidraulikai alapok D Pneumatikai alapok D Villamos alapok D Ábrázolási módok 16

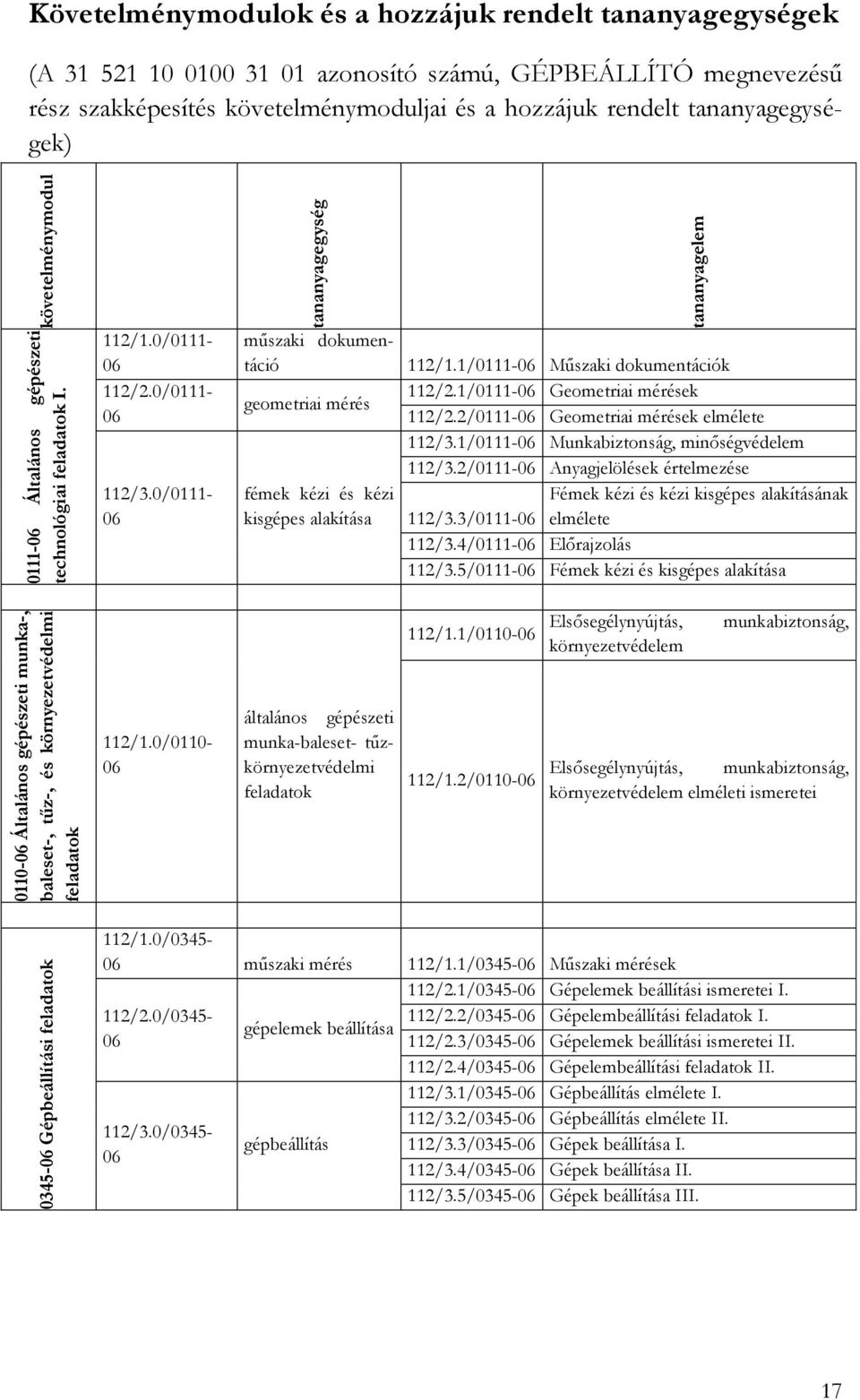

17 Gépbeállítási feladatok Általános gépészeti munka-, baleset-, tűz-, és környezetvédelmi feladatok Általános gépészeti technológiai feladatok I. követelménymodul tananyagegység tananyagelem Követelménymodulok és a hozzájuk rendelt tananyagegységek (A azonosító számú, GÉPBEÁLLÍTÓ megnevezésű rész szakképesítés követelménymoduljai és a hozzájuk rendelt tananyagegységek) 112/1.0/ /2.0/ /3.0/ műszaki dokumentáció geometriai mérés fémek kézi és kézi kisgépes alakítása 112/1.1/ Műszaki dokumentációk 112/2.1/ Geometriai mérések 112/2.2/ Geometriai mérések elmélete 112/3.1/ Munkabiztonság, minőségvédelem 112/3.2/ Anyagjelölések értelmezése Fémek kézi és kézi kisgépes alakításának 112/3.3/ elmélete 112/3.4/ Előrajzolás 112/3.5/ Fémek kézi és kisgépes alakítása 112/1.1/ Elsősegélynyújtás, munkabiztonság, környezetvédelem 112/1.0/ általános gépészeti munka-baleset- tűzkörnyezetvédelmi feladatok 112/1.2/ Elsősegélynyújtás, munkabiztonság, környezetvédelem elméleti ismeretei 112/1.0/ műszaki mérés 112/1.1/ Műszaki mérések 112/2.0/ /3.0/ gépelemek beállítása gépbeállítás 112/2.1/ Gépelemek beállítási ismeretei I. 112/2.2/ Gépelembeállítási feladatok I. 112/2.3/ Gépelemek beállítási ismeretei II. 112/2.4/ Gépelembeállítási feladatok II. 112/3.1/ Gépbeállítás elmélete I. 112/3.2/ Gépbeállítás elmélete II. 112/3.3/ Gépek beállítása I. 112/3.4/ Gépek beállítása II. 112/3.5/ Gépek beállítása III. 17

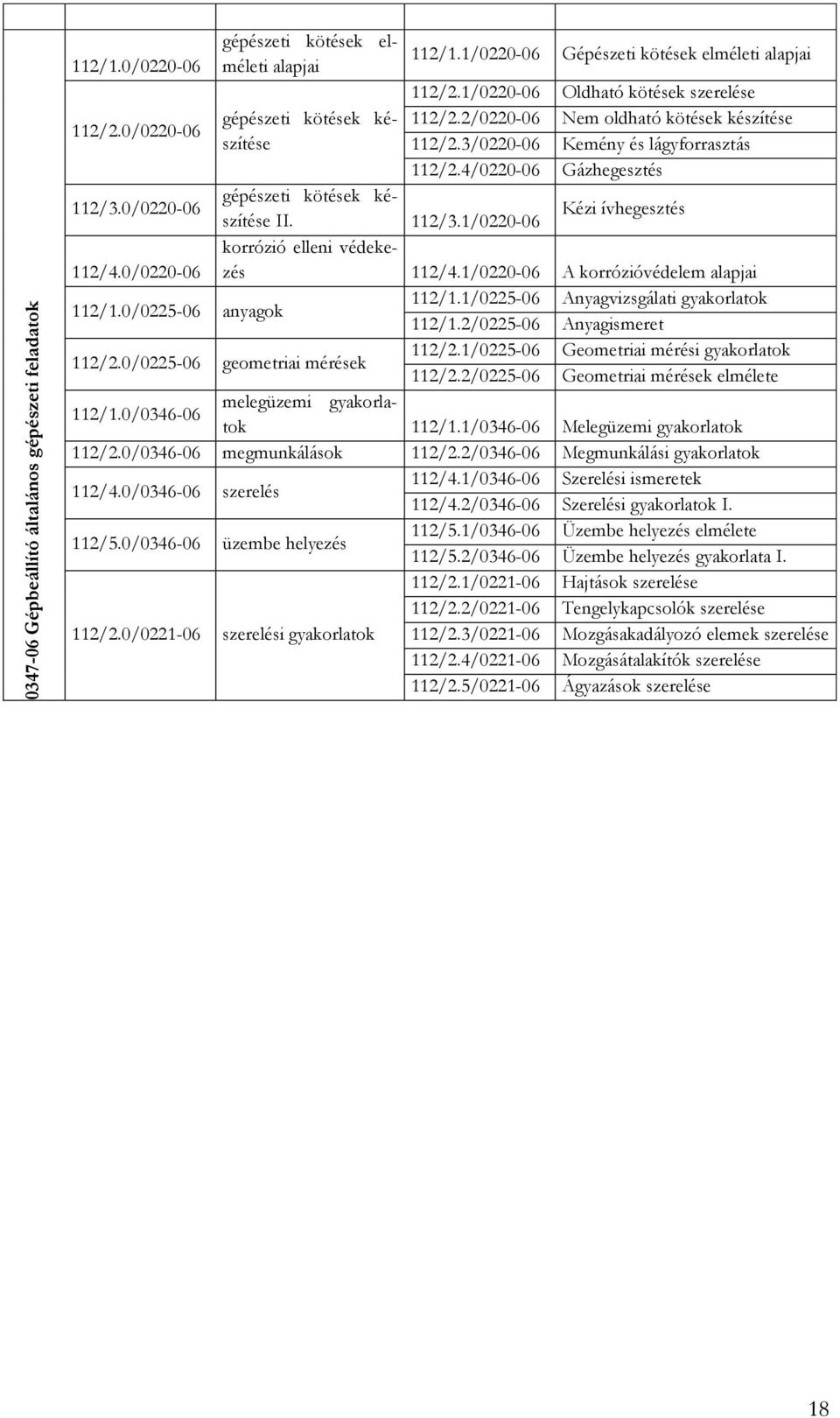

18 Gépbeállító általános gépészeti feladatok 112/1.0/ /2.0/ gépészeti kötések elméleti alapjai gépészeti kötések készítése 112/1.1/ Gépészeti kötések elméleti alapjai 112/2.1/ Oldható kötések szerelése 112/2.2/ Nem oldható kötések készítése 112/2.3/ Kemény és lágyforrasztás 112/2.4/ Gázhegesztés 112/3.0/ gépészeti kötések készítése II. 112/3.1/ Kézi ívhegesztés korrózió elleni védekezés 112/4.0/ /4.1/ A korrózióvédelem alapjai 112/1.0/ anyagok 112/1.1/ Anyagvizsgálati gyakorlatok 112/1.2/ Anyagismeret 112/2.0/ geometriai mérések 112/2.1/ Geometriai mérési gyakorlatok 112/2.2/ Geometriai mérések elmélete 112/1.0/ melegüzemi gyakorlatok 112/1.1/ Melegüzemi gyakorlatok 112/2.0/ megmunkálások 112/2.2/ Megmunkálási gyakorlatok 112/4.0/ szerelés 112/4.1/ Szerelési ismeretek 112/4.2/ Szerelési gyakorlatok I. 112/5.0/ üzembe helyezés 112/5.1/ Üzembe helyezés elmélete 112/5.2/ Üzembe helyezés gyakorlata I. 112/2.1/ Hajtások szerelése 112/2.2/ Tengelykapcsolók szerelése 112/2.0/ szerelési gyakorlatok 112/2.3/ Mozgásakadályozó elemek szerelése 112/2.4/ Mozgásátalakítók szerelése 112/2.5/ Ágyazások szerelése 18

19 GÉPBEÁLLÍTÓ Két tanéves modul 1 112/ 1.1 / Műszaki dokumentáció /2.0 / Geometriai mérés 18 Fémek kézi és kézi kisgépes 3 112/3.0 / alakítása 112 / 3.1 / Munkabiztonság, minőségvédelem / 3.2 / Anyagjelölések értelmezése 16 Fémek kézi és kézi kisgépes alakítása 112 / 3.3 / /3.4/ Előrajzolás 18 Fémek kézi és kézi kisgépes alakítása 112 / 3.5 / Általános gépészeti munka-, baleset-, tűz- és környezetvédelmi / 1.0 / feladatok 112/ 1.1/ Elsősegélynyújtás / 1.2/ Elsősegélynyújtás / 1.0 / Műszaki mérések / 2.0 / Gépelemek beállítása 112/ 2.1/ Gépelemek beállítási ismeretei I / 2.2/ Gépelembeállítási feladatok I / 2.3/ Gépelemek beállítási ismeretei II / 2.4 / Gépelembeállítási feladatok II / 3.0 / Gépbeállítás 112/ / Gépbeállítás elmélete I-II / / Gépek beállítása I-II-III. 64 Gépészeti kötések elméleti 8 112/ 1.0 / alapjai 112/ 1.1 / Gépészeti kötések elméleti alapjai / 2.0 / Gépészeti kötések készítése 112 / 2.1/ Oldható kötések szerelése / 2.2/ Nem oldható kötések készítése / 2.3/ Kemény és lágyforrasztás / 2.4/ Gázhegesztés / 3.0/ Kézi ívhegesztés / 4.0/ Korrózió elleni védekezés 112/ 4.1 / A korrózióvédelem alapjai / 2.0/ Szerelési gyakorlatok 112 / 2.1/ Hajtások szerelése 32 elmélet gyakorlat elmélet gyakorlat 19

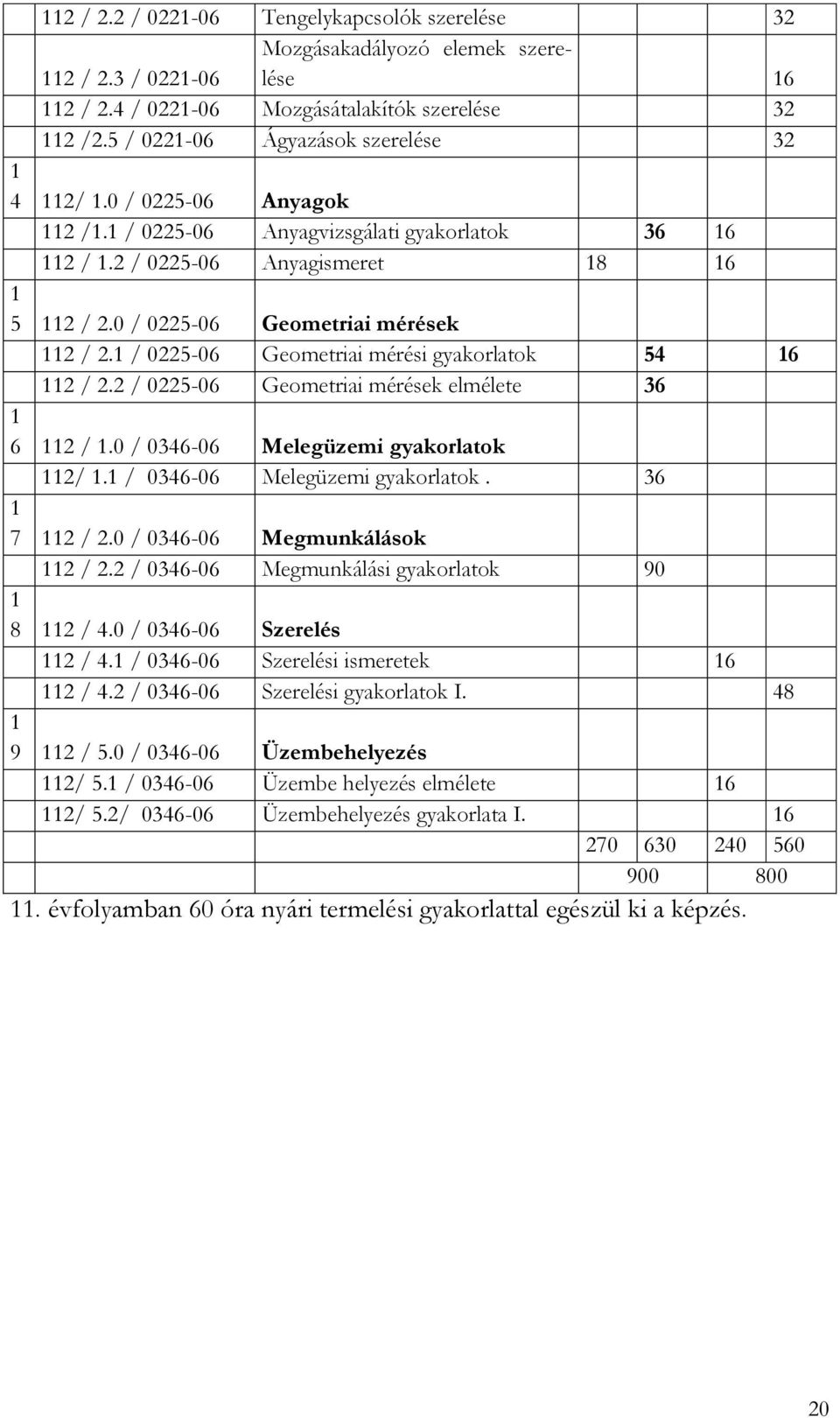

20 112 / 2.2 / Tengelykapcsolók szerelése / 2.3 / Mozgásakadályozó elemek szerelése / 2.4 / Mozgásátalakítók szerelése /2.5 / Ágyazások szerelése / 1.0 / Anyagok 112 /1.1 / Anyagvizsgálati gyakorlatok / 1.2 / Anyagismeret / 2.0 / Geometriai mérések 112 / 2.1 / Geometriai mérési gyakorlatok / 2.2 / Geometriai mérések elmélete / 1.0 / Melegüzemi gyakorlatok 112/ 1.1 / Melegüzemi gyakorlatok / 2.0 / Megmunkálások 112 / 2.2 / Megmunkálási gyakorlatok / 4.0 / Szerelés 112 / 4.1 / Szerelési ismeretek / 4.2 / Szerelési gyakorlatok I / 5.0 / Üzembehelyezés 112/ 5.1 / Üzembe helyezés elmélete / 5.2/ Üzembehelyezés gyakorlata I évfolyamban 60 óra nyári termelési gyakorlattal egészül ki a képzés. 20

21 112. /1.2/ Anyagismeret (112. /1.2/ Anyagismeret modul figyelembevételével két évre lebontva ) 11. évfolyam - 18 óra I. Téma. 1 óra Bevezetés. Az Ipari anyagok szerkezete és tulajdonságai Oktatási cél: Ismerjék fel a tantárgy kapcsolatát a többi tantárggyal, keltse fel érdeklődésüket a körülöttük lévő világ minél alaposabb megismeréséhez. Nevelési cél: A világ anyagilag egységes, a különbség oka az anyag belső szerkezetében van. 1. óra Bevezetés. Az anyagok mikro-szerkezete, a szerkezet és a tulajdonságok kapcsolata. II. Téma. 1 óra A műszaki gyakorlatban felhasznált anyagok csoportosítása Oktatási cél: Pontosan meghatározni és szakszerűen alkalmazni az anyagokkal kapcsolatos alapfogalmakat, szakkifejezéseket. Nevelési cél: A műszaki műveltség hatékony gyarapítása 2. óra Az anyagok csoportosítása ~ fémes-, nem fémes anyagok rendszerezése; fontosabb tulajdonságai. III. Téma. A nem fémes anyagok 5 óra Oktatási cél: Ismerjék meg a körülöttük lévő világ fontosabb anyagait, melyeket a mindennapi életben és szakmájuk gyakorlásakor és alkalmaznak. Nevelési cél: Segítse elő a szakmunkástanuló sokoldalú fejlődését, alapozza meg az új iránti érdeklődését. Polimerek 21

22 3. óra Műanyagok előállítása, szerkezete, jellemző tulajdonságaik, alkalmazásuk. 4. óra Fontosabb műanyagok. /hőre lágyuló-, hőre keményedő műanyagok,műkaucsukok Műanyag feldolgozó technológiák Kerámiák 5. óra Egyatomos kerámiák Oxidmentes vegyületkerámiák ~ keményfémek, kerámiabevonatok. Oxidkerámiák üvegek; ~ kristályos oxidkerámiák; ~ kristályos hidrátok Kenőanyagok 6. óra A kenőanyagok~ jellegzetes tulajdonságai, típusai~; a kenés fontossága 7. óra Rendszerező számonkérés IV. Téma. A fémes anyagok 12 óra Oktatási cél: A szakmában megmunkálásra, feldolgozásra kerülő fontosabb anyagok előállításának, tulajdonságainak ismerete. Nevelési cél: Az alapos, mindenre kiterjedő szakmai tudás megszerzésének fontossága. A fémek előállítása 8. óra Ásvány előkészítés, fémkinyerés elektrometallurgiai és pirometallurgiai módszerei 9. óra Nyersvasgyártás 10. óra Az alumínium, a réz és a vas kohászata, az egyes eljárások összehasonlítása, rendszerezése a tovább feldolgozás szempontjából Fémek tisztázása és ötvözése 11. óra Acélgyártási eljárások / a finomítás módjai/ 12. óra Nagytisztaságú fémek előállítása (elektrolízis, zónás olvasztás) Fémek és ötvözeteik 13. óra A fémek és ötvözetek belső szerkezete. Ötvözés fogalma, az alapfém és az ötvöző kapcsolatrendszere, 22

23 14. óra Ötvözet típusok tulajdonság meghatározó szerepe. A kétalkotós ötvözetekkel kapcsolatos alapfogalmak egyensúlyi diagrammok 15. óra Az állapotábrákkal kapcsolatos fontosabb fogalmak, gyakorlati jelentőségük. A vas-szén egyensúlyi diagram 16. óra A Fe-Fe3C metastabil rendszer - az állapotábra nevezetes összetételei, szövetelemei, a szilárd állapotban bekövetkező átalakulások ezek gyakorlati jelentősége. 17. óra A szürkevas szilárdsági tulajdonságai, ötvözött szürke vasak 18. óra Jegyalkotás 23

24 12. évfolyam -16 óra V. Téma. 2 óra. A fémipari gyártásismeret rendszerezése 1. óra A fémipari megmunkálások csoportosítása 2. óra Szilárd~, képlékeny~ és folyékony alakítások rendszerezése VI. Téma. 6 óra Hőkezelések A fémes anyagok hőkezelése Oktatási cél: Ismerje meg a tanuló, hogy nemcsak ötvözéssel hanem hőkezeléssel is lehet az adott anyag tulajdonságait, felhasználhatóságát az anyag szerkezetének megváltoztatásával is módosítani. Nevelési cél: Rendszerezés, logikus gondolkodásra nevelés. 3. óra A hőkezelési eljárások alkalmazásának célja, csoportosítása, fontosabb alapfogalmak; a hőkezelés eszközei Lágyító és egyneműsítő hőkezelések: Feszültségcsökkentés, újrakristályosítás, lágyítás, öregítés 4. óra Keménységfokozó hőkezelések /edzhetőség, átedzés; edzési eljárások /martenzites-bainites átalakulás/;~ edzhetőségi vizsgálatok Szívósságfokozó hőkezelések /nemesítés; normalizálás; patentírozás / 5. óra Kérgesítő eljárások -Felületi edzések -az acél termodinamikai kezelése 6. óra Az öntészeti vasak hőkezelései; 7. óra Színesfémek és könnyűfémek ötvözeteinek hőkezelése 8. óra. Számonkérés VII. Téma Öntvénykészítés és porkohászat 5 óra Oktatási cél: ismerjék meg a vas-, acél-és könnyűfémöntvények gyártástechnológiáját Nevelési cél: anyagtakarékos munkavégzés 24

25 9. óra. Az öntvénygyártás technológiai folyamata, egyes technológiai fázisok. Homok és kokilla öntés. Öntvénykialakítás, formakészítés. Homokból készült formák, szükséges anyagok, eszközök 10. óra. Különleges formázó eljárások, kokillaöntés. Nyomásos-, centrifugál öntések. 11. óra Öntvénytisztítás, könnyűfémek öntése, öntvényfelhasználás 12. óra Porkohászat célja, feladata, fémporok előállítása,. Porsajtolás, zsugorítás, porkohászati termékek felhasználása 13. óra Rendszerező számonkérés VIII. Téma. Képlékenyalakítások 3 óra. Oktatási cél: A melegalakítások modul tematikájának kiegészítése, egyéb képlékenyalakító technológiák megismerése. Nevelési cél: A szakkönyvek használata, olvasásra nevelés. 14. óra A képlékenyalakítás anyag szerkezettani hatása, hideg és melegalakítások rendszerezése Kovácsolás technológiája 15.óra. Hengerlés technológiája, hatása, eszközei. Lemez-, szalag-, idomacélok hengerlése, alkalmazási területe 16. óra. Jegyalkotás 25

26 Műszaki dokumentáció 112/1.1/ /11. évfolyam 54 óra/ 1. Téma 1. óra Bevezetés 1. óra. A tantárgy felépítése, struktúrája, tanulásának célja, feladata. Követelmények, tanulási módszerek. Rajzeszközök fajtái, használata. 2. Téma 3. óra Szabványosítás Oktatási cél: a szabványok, előírások, rajztechnikai jelölések pontos, egyértelmű ismerete. Nevelési cél: Lássa be, hogy a rajz a kölcsönös megértés alapja a műszaki emberek között. 2.óra. A szabványosítás célja; szabványos rajzlapok méretei, keret, feliratmező 3-4.óra. Szabványírás; Szabványos vonalfajták és vonalvastagságok a méretmegadás elemei, szabályai, méretarány 3. Téma 10 óra Síkmértani szerkesztések, lemezrajzok Térelemek kölcsönös helyzete vetületi és axonometrikus ábrázolás Oktatási cél: általános iskolás szerkesztések rendszerezése, alkalmazása. Nevelési cél: a pontos szerkesztés a rajz olvashatóságát növeli óra. Lemez rajzok készítéséhez szükséges alapszerkesztések, szabályos sokszögek, lekerítések, a kör és részei körérintő szerkesztések, stb óra. Lemez rajzok készítéséhez szükséges alapszerkesztések A szakmában előforduló műszaki görbék szerkesztése, óra Térelemek kölcsönös helyzete, vetületi ábrázolás óra Axonometrikus ábrázolás óra Axonometrikus ábrázolás 4. Téma 8. óra Síkmetszés, valódi nagyság meghatározása, kiterítés 26

27 Oktatási cél: sík- és görbelapokkal határolt testek alkalmazott síkmetszési és áthatási ismereteit szerkesztési és rajzolvasási feladatok formájában ismertesse. Nevelési cél: a pontos érthető rajzból lehet csak jól dolgozni Csonkolt testek ábrázolása /216. ábra./ Síklapú testek síkmetszése vetítő síkokkal Valódi nagyság meghatározása transzformálással /235. ábra./, képsíkba forgatással, /237. ábra./, Kiterítés óra. Henger, kúp, gömb körgyűrű síkmetszése, rajzolvasás 5. Téma 4. óra Áthatások, áthatások alkatrészrajzokon Oktatási cél: ismeret szintjén forgástestek ábrázolása, csonkítása, összetett testek ábrázolása, forgástestek áthatása Nevelési cél: lássa be, hogy a különböző megmunkálások ismerete nélkül a rajzot nem tudja helyesen elkészíteni óra. Síklapokkal határolt testek áthatása, alkatrészrajzok bemutatása, elemzése óra. Hatoldalú hasáb és kúp áthatása, /278. ábra./- hatlapú csavarfej és csavaranya felületei - bemutatás 6. Téma 2 óra Alkatrész- és összeállítási rajz fogalma Oktatási cél: Különféle rajzfajták megismerése Nevelési cél: a pontos, érthető rajzról lehet csak jól dolgozni óra. Alkatrészrajz fogalma; műhelyrajz fogalma; kiviteli szabványelőírások. Az összeállítási rajz fogalma, kiviteli szabványelőírásai 7. Téma 14. óra Metszetábrázolások, szelvény egyszerűsített ábrázolások Oktatási cél: Ismerje a metszet fogalmát, fajtáit. 27

28 Nevelési cél: Lásson kapcsolatot a pontos munka és a szépen elkészített rajz között óra A metszet fogalma, jelrendszere óra Egyszerű metszetek fajtái, teljes metszet, fél nézet- fél metszet, kitörés óra Összetett metszetek fajtái, lépcsős és befordított metszetek óra. A szelvény fogalma, ábrázolási előírásai (nem metszhető részek) óra. A metszeti ábrázolás szabvány előírásai óra Ábrázolási egyszerűsítések, Különleges ábrázolási módok óra. Metszeti ábrázolás Rajzolvasás 8. Téma 6 óra Mérethálózat felépítése, különleges méretmegoldások Oktatási cél: Jártasság a méret megadásban a mérethálózat készítésében a gyártástechnológiával való összefüggés bemutatása. Nevelési cél: Ismerje fel, hogy az arányos méretelhelyezés esztétikai élményt nyújt óra Méretmegadás általános előírásai; méretmegadás bázisról; szerkesztési - technológiai bázis óra óra. Különleges méretmegadások és egyszerűsítések: húr, ív, nagy sugarak, szögek megadása, szimmetrikus alkatrészek; sorozatos kis méretek, közös alapvonalra támaszkodó méretek, szabálytalan kontúrvonalú alkatrész, lekerekítés, éltompítás, beszúrás, központ-furat, kúposság, lejtés, magától értetődő méretek, táblázatos méretmegadás, furatok egyszerűsített megadása. 9. Téma 4 óra Alkatrészrajzok szerkesztése felvételi vázlat alapján, rajzolvasás Oktatási cél: Alakítsa ki és erősítve a tanulókban az igényes szakmunkásra 28

29 jellemző személyiség jegyeket, a türelmet, a kitartást, a pontosságot és az esztétikumra törekvést. Nevelési cél: Megszerzett tudásanyag szintetizálása óra Felvételi vázlatkészítés munkadarabokról, méretek meghatározása becsléssel és méréssel 10. Téma 4 óra Alkatrészrajzok szabadkézi rekonstrukciója Oktatási cél: A tanultak alapján adott alkatrész térbeli megjelenítése szabadkézi rajz segítségével. Nevelési cél: Nyerjen némi fogalmat a robbantott ábra készítésének nehézségéről, ismerje fel annak fontosságát a szerelésben, alkatrész utánrendelésben óra. Egyszerűbb alkatrészrajzok térbeli bemutatása szabadkézi rajz formájában. robbantott ábra, Alkatrészrajzok elemzési szempontjai óra Év végi rendszerezés, jegyalkotás 12. évfolyam 48 óra./ 1. Téma 2. óra Bevezetés- év elejei ismétlés óra. Követelmények, tanulási módszerek. Szabványírás; Szabványos vonalfajták és vonalvastagságok a méretmegadás elemei, szabályai, méretarány /ismétlés /;/03,04,05 feladatlap / 2. Téma 4 óra Felületi érdesség Oktatási cél: Jártasság a méretmegoldásban a mérethálózat készítésében a gyártástechnológiával való összefüggés bemutatása. Nevelési cél: Ismerje fel, hogy az arányos méretelhelyezés esztétikai élményt nyújt óra Felületi érdesség fogalma, óra Felületi érdesség megadása a rajzokon 29

30 3. Téma 14 óra Tűrés, illesztés Oktatási cél: Ismerje a tűrés alapfogalmát és szabványos megadását, szerepét és szereléstechnikában. Nevelési cél: Lássa be, hogy a cserélhetőség elvét az egységes ISO rendszer teremtette meg óra Alapfogalmak, jelölése ~ tűrésezetlen méretek pontossága; tűrésmező rajzi jelölések óra. Tűrések és illesztések rendszere óra. Alak- és helyzettűrések fogalma óra. ~ illesztés fogalma, ~ illesztési rendszerek fogalma óra feladatlap- gyakorlás óra. 13.feladatlap- gyakorlás óra. A tűrésezett méretek és a felületi érdesség összefüggése 4. Téma 22 óra Gépelemek jelképes ábrázolása Oktatási cél: Érje el gyakorlással és rajzolvasással azt a szintet a gépelemek jelképes ábrázolásának megismerésével, mely biztosítja a szakelméleti és gyakorlati tantárgyak megértését. Nevelési cél: Megfelelően megalapozott szakmai elméleti ismeret a pontos munkavégzés alapja óra Kötőelemek ábrázolása óra. Csavarok és csavarkötések- Csavarmenetek méretmegadása, Egyszerűsített ábrázolási módok Csavarbiztosítások--- Rajzolvasás óra. Ék-kötések -RO óra Reteszkötések, tűrésezett méretek -RO bordáskötés ábrázolása óra. Hegesztett kötések ábrázolása Hegesztett kötések jelképes ábrázolása, megadása, Hegesztett munkadarabok ábrázolása RO óra Tengelyek 30

31 Tengelyek csoportosítása, jellemző felületei- ábrázolásuk Különféle tengelyszakaszok és ábrázolásuk óra Alkatrészek tengelyirányú megtámasztása Mérethálózat felépítése, Tűrés, illesztés, felületi érdesség -RO óra. Csapágyak Csapágyak feladata, csoportosítása; Siklócsapágyak ábrázolása- RO óra. Gördülőcsapágyak ábrázolása, kiválasztása a katalógusból, csapágyazások RO: Rajzolvasás óra. Fogaskerekek ábrázolása Fogazatok jellemzői, fogazatok ábrázolása különféle fogazott kerék típusokon Fogazott alkatrészek műhelyrajza- RO Kinematikai vázlat tanulmányozása óra. Szíj és ékszíjtárcsák ábrázolása-ro Téma 6 óra Technológiák rajzjelei -RO óra. Pneumatikus rajzjelek- Hidraulikus rajzjelek óra. Villamos rajzjelek Csőhálózati rajzjelek óra. Szereléshez kapcsolódó jelek Rendszerezés - Jegyalkotás 31

32 A korrózióvédelem alapjai 112/4.1/ /18 óra elmélet osztálykeretben, 11. évfolyam/ Hozzárendelt feladatkompetenciák: Korrózió elleni általános bevonatot készít fémszerkezeten Hozzárendelt szakmai ismeretalkalmazások: Ábrázolási módok Ipari anyagok korróziós tulajdonságai Korrózióvédelem Hozzárendelt szakmai készségek: Információforrások kezelése Gépészeti rajz olvasása, értelmezése Munkabiztonsághoz kapcsolódó színjelölések értelmezése Hozzárendelt módszerkompetenciák: Gyakorlatias feladatelemzés Áttekintő képesség Figyelem összpontosítás Hozzárendelt társas kompetenciák: Határozottság Irányítási készség Hozzárendelt személyes kompetenciák: Térlátás 32

33 Tananyagtartalom órabeosztása Oktatási cél: Ismerjék fel a korrózió elleni védelem gazdasági jelentőségét Nevelési cél: Neveljen a közösség vagyonának, a társadalmi tulajdonnak a megbecsülé sére, megóvására. 1.óra.: Bevezetés A modul helye a szakképzésben és a mindennapi gyakorlatban. Követelmények és taneszközök 2.óra. A korrózió általános fogalma, megjelenési formái; a fémek kémiai tulajdonságai, elektropotenciál; kémiai korrózió mechanizmusa 3.óra. A korrózió típusai; kialakulását befolyásoló tényezők Elektrokémiai korrózió A korrózió elleni védelem csoportosítása 4.óra. A felület előkészítése a felület előkészítő műveletek feladata: oxidmentesítés; zsírtalanítás fémfelületek mechanikai és kémiai homogenizálása, eljárásai, eszközei - a zsírtalanítás célja, eljárásai, eszközei, berendezései 5. óra. A korrózió elleni védelem módjai: ötvözetek alkalmazása; katódos védelem védőbevonatok. 6. óra. Részösszefoglalás. Számonkérés 7. óra. Fémes bevonatok jellemzése, eljárásai 8.óra. Fémes bevonatok készítése tűzi úton; fémszórással; gőzöléssel; diffúzióval; Bevonatkészítés borítással / plattírozás /. 9. óra. Fémes bevonatok készítése galvanizálással Galvánbevonatok - a galvanizálás alapfogalmai a galvánbevonatok alkalmazásának célja, alkalmazási területe, a réteg felépítése; a bevonat készítés műveleti sorrendje. 10óra. Nem fémes szervetlen bevonatok / foszfátozás; eloxálás; zománcbevonat, stb./ 11. óra. Nem fémes szerves bevonatok- mázolás, lakkozás - a lakkozás alapfogalmai 33

34 - az alapozók, lakkok, tapaszok csoportosítása - felviteli technológiák 12. óra. Filmvetítés 13. óra. Műanyag porszórás /szinterezés/ 14. óra A korrózióvédelem biztonságtechnikai és környezetvédelmi ismeretei. 15. óra. Konkrét feladat művelettervezése 16.óra. A fémek korróziós vizsgálata,összefoglalás 17.óra. Modulzáró feladatlap 18.óra. Jegyalkotás. 34

35 Fémek kézi és kézi kisgépes alakítása 112/3.3/ /11. évfolyam, 36 óra/ (Oktatási cél: Ismerjék meg a fémekkel végezhető alapvető műveleteket a képlékeny alakítás feltételeit. Nevelési cél: Tervszerű munkavégzés gazdasági- és munkavédelmi-jelentősége. Az egyes témákhoz más tantárgyakban ( pl. anyagismeret) tanultak rendszerezése, szintetizálása I. téma 1.óra Bevezetés Követelmények, a tanév rendje, szükséges eszközök 2.óra A fémek alakítási eljárásai /3. táblázat / / 3.óra 4.óra 5.óra 6.óra 7.óra A fémek technológiai tulajdonságai: Képlékenység, szívósság, ridegség, szilárdság, rugalmasság A különböző megmunkálások célja; műveletei; szerszámai, a szerszámok él szögei; eszközei. A biztonságos munkavégzés előírásai- minden eljárásnál. Megmunkálás forgács nélküli anyagszétválasztással A vágás művelete A harapás művelete; metszés A nyírás és lyukasztás Megmunkálás képlékeny alakváltoztatással Forgács nélküli hidegalakítás Az alakítás szerszámai / kalapács, üllő, stb./ 8. óra Nyújtás és zömítés 9. óra A megmunkálás során az anyagban végbemenő változások 10.óra Egyengetés 11.óra Hajlítás /Rugalmas és maradó alakváltozás 12.óra Szegés és domborítás 13. óra Baleset elhárítás- Ellenőrző kérdések 14. óra Számonkérés II. téma. Forgácsolási alapfogalmak 35

36 15. óra A forgácsolás célja feltételei és jellemző paraméterei /a;f; q; v;n; V 16. óra A forgácsleválasztás folyamata, forgácsoló erő és teljesítmény 17. óra A kézi és gépi forgácsolás 18. óra A forgácsoló szerszámok csoportosítása 19. óra A szerszámok él kiképzése 20. óra A Forgácsolással összefüggő alapfogalmak (éltartósság; gazdaságos forgácsoló sebesség; él sisak ) 21.óra Hűtés, kenés III. téma Egyszerűbb kézi és kézi kisgépes forgácsolási műveletek 22. óra Faragás. Vésés 23. óra Fűrészelés. Fűrészek él kiképzése, befogása; Különböző fémfűrészek 24. óra Fűrészelési feladatok. Baleset elhárítás 25. óra Reszelés célja, művelete; Reszelő fogazása és fajtái-alkalmazásuk 26. óra Reszelés különböző módjai; A reszelés gépesítése Baleset elhárítás 27.óra Rendszerező Számonkérés / Faragás; Vésés; Fűrészelés Reszelés/ 28.óra Fúrás célja, művelete; Fúrószerszámok típusai, Csigafúrók fő részei, szögei, köszörülése 29.óra Fúrási hibák ;A munkadarab be-, illetve felfogása; a fúrás munkaszabályai 30.óra 31.óra Hűtés, kenés- Ellenőrző kérdések- Számonkérés Süllyesztés művelete szerszámok típusai Süllyesztés műveletterve, betartandó szabályok 32. óra Dörzsárazás célja felületi minőség A dörzsár fogazása, dörzsárak fajtái A dörzsárazás művelete Baleseti veszélyek 33. óra Köszörülés, szerszámélezés Köszörülés feladata, a köszörűkorong jellemző adatai (anyaga, keménysége, szilárdsága) 34. óra Köszörűgépek; köszörűkorong felszerelése, a köszörülés művelete; Baleset elhárítás 35.óra Menetfúrás-menetmetszés művelete munkaszabályai 36. óra Modulzáró számonkérés. Minősítés 36

37 Geometriai mérések 112 / 2.0 / / 11. évfolyam 18 óra / 1. téma: MÉRÉSI ALAPFOGALMAK, TŰRÉS, ILLESZTÉS 1. óra. Mérés, ellenőrzés fogalma, folyamata 2. óra. Tűrés, illesztés fogalma, 3.óra. Mérési alapfogalmak, mérési hibák; Metrológiai jellemzők, műszerhibák 2. téma: MECHANIKAI MÉRŐESZKÖZÖK 4.óra. Hossz-és szögmérő eszközök Külső felületek mérése /eszközei, folyamata / Belső felületek mérése /eszközei, folyamata / 5.óra. Szögek mérésének, ellenőrzésének eszközei, folyamata. 6.óra. Külső és belső kúp mérése 7.óra. Ellenőrzés /1;2; téma / dolgozat 3. Téma: IDOMSZEREK ALKALMAZÁSA 8.óra. Mérőhasábok és azok alkalmazása 9.óra. Külső-és belső felületek ellenőrzése egyszerű és nagypontosságú ellenőrző eszközökkel /idomszerekkel/ 10.óra Idomszerek használatának szabályai;ellenőrzés idomszerekkel 11.óra. Külső és belső menetek mérése, eszközei; folyamata 4. Téma. DIGITÁLIS MÉRŐESZKÖZÖK 12.óra. Digitális mérőeszközök típusai, alkalmazásuk 13.óra. Felületi minőség jelölése; Felületi minőség mérésének eszközei 14.óra. Munkadarabok alak és helyzetmérésének eszközei.. 5.Téma SOROZATMÉRÉS, MÉRÉSEK EREDMÉNYEI ELEMZÉSE, SPC 15.óra. Sorozatmérés eszközei, alkalmazásuk; Mérési eredmények elemzése, ~ grafikus ábrázolása 16óra. SPC. mérések eszközei 6. Téma: MÉRÉSI DOKUMENTUMOK /7 óra/ 17.óra. Mérési dokumentumok jelentősége,~ fajtái, készítése 18.óra. Modulzárás 37

38 Gépelemek beállítási ismeretei I. 112./2.1/ /11. évfolyam, 36 óra / 1.óra. Forgó mozgást közvetítő gépelemek csoportosítása / táblázat / a hajtások elemei, beállításuk, üzemeltetésük. 2.óra. Szíjhajtás jellemzői / n; M; átvitel elve/ alkalmazási területei és korlátai - elemei / hajtó és hajtott tárcsák, terelőgörgők, szíj feszítők, szíj/ azok anyaga, méretei -fajtái / nyitott-, keresztezett-, szöghajtás/ - működése /feszes- és laza ág; átfogási szög; szlip; áttétel, előfeszítés; súrlódási tényező/ -szerelése, üzemeltetése, szíjtárcsák kiegyensúlyozása 3.óra 4.óra. 5.óra. Ékszíjhajtás / n; M; átvitel elve/ alkalmazási területei és korlátai - elemei / ékszíjtárcsák és ékszíjak/ azok anyaga, kialakítása, jellemző méretei - fajtái / egy- vagy több soros/ - nagyteljesítményű /fogazott/ Ékszíjhajtás- és fogas-szíj hajtások szerelése, üzemeltetése Dörzshajtások jellemzői / n; M; átvitel elve/ alkalmazási területei és korlátai fajtái / síktárcsás-, kúpos- és hengeres hajtóművek/ Fogaskerékhajtás jellemzői / n; M; átvitel elve/ alkalmazási területei Modul fogalma; jellemző fogaskerék méretek számítása / elemi fogazat esetén /; fordulatszám és nyomaték átalakítása (evolvens fogprofil, fogaskerék-méretek, csúszás mentes legördülés, jellemző fogfelületek, határfogszám, alámetszés), a hajtás beállítása, hordkép ellenőrzése 6.óra. Fogaskerékgyártása / filmvetítés vagy CD / 7.óra. Homlokkerekek, egyenes-, ferde- és nyíl fogazat külső- és belső fogazat; Fogasléc tengelytávolság meghatározása, alkalmazása 38

39 Kúpkerekek / egyenes-, ferde- és nyíl fogazat / alkalmazása Csavarkerekek kialakítása, alkalmazása Csigahajtás csigakerék és csiga jellemzői 8.óra. Lánchajtás működése, jellemzői és alkalmazása; elemei /lánckerék, láncfeszítő, lánc 9.óra. Részösszefoglalás 10.óra. Számonkérés 11. óra Korrekció 12.óra. Tengelyek terhelési viszonyai; fajtái, hordfelületei; tengelycsapok 13.óra. Csapágyak, csapágyazások Csapágyak feladata, csoportosítása / fellépő súrlódás szerint; felvett erő iránya szerint/ 14.óra. Siklócsapágyak kialakítása, alkalmazása, jellemzői súrlódás és kenés, kenőrendszerek 15.óra. Hidrosztatikus kenés és alkalmazása -csapágypersely anyagai -hordozó- és támcsapágyak -zárt- és osztott csapágyak 16.óra. Gördülőcsapágyak -kialakítása, működése, jellemzői -radiális- axiális- és radiax csapágyak 17.óra. Csapágybeépítések / rögzített és szabad csapágy / rögzítése, illesztése 18.óra. Gördülőcsapágyak beépítése és kiszerelése; kenése / zsírozás és olajozás / 19.óra. Számonkérés - feladatlap 20. óra Korrekció 21.óra. Tengelykapcsolók feladata, működése, alkalmazása, csoportosítása 22.óra. Nem oldható tengelykapcsolók és jellemzőik merev tengelykapcsolók 23.óra. Kiegyenlítő tengelykapcsolók és jellemzőik Gömbcsuklós~; teleszkópos~; kardáncsuklós~; Fogazott- és íves-fogazott~ 24.óra. Rugalmas kiegyenlítő tengelykapcsolók jellemzőik, fontosabb típusaik / gumidugós-; acélszalagos-; acéltűs-; stb. / 25. óra. Oldható tengelykapcsoló és jellemzőik körmös - és fogas-; 39

40 tárcsás-; kúpos-; lemezes működésük feltétele, mozgatásuk / mechanikus, elektronikus / 26. óra. Biztonsági- és csúszó tengelykapcsolók / biztonsági nyíródó~; - súrlódó- / 27. óra Különleges tengelykapcsolók / centrifugális~; túlfuttató~; hidraulikus~ / 28. óra. Feladatlap Csoportmunka 29. óra Korrekció 30. óra. Fékek Mechanikus fékek - pofásfék: -egy pofás / nyitott és zárt/, - kétpofás /külső-és belső-/ 31.óra. - szalagfék: - egyszerű - összetett - differenciált~/ 32. óra. - tárcsás~, kúpos tárcsás~, lemezes (lamellás) 33. óra. Hidraulikus fék,/ fékolaj / Pneumatikus /légfék/ Szervo fékek 34. óra. Modul záró rendszerezés 35.óra. Feladatlap 36. óra Jegyalkotás 40

41 Gépészeti kötések elméleti alapjai 112/1.1/ / 11. évfolyam, 54 óra / Hozzárendelt feladatkompetenciák: Általános minőségű hegesztett kötést készít bevont elektródás kézi ívhegesztéssel Általános minőségű hegesztett kötést készít gázhegesztéssel Készít, bont, javít, kemény- és lágyforrasztott kötéseket Készít, bont, javít, cserél oldható kötéseket és helyzetbiztosító elemeket Készít, bont, javít, cserél nem oldható kötéseket ( szegecs, zsugor, ragasztott) Korrózió elleni általános bevonatot készít fémszerkezeteken. Hozzárendelt szakmai ismeretalkalmazások: Ábrázolási módok Műszaki rajzok olvasása, értelmezése, készítése Ipari anyagok korróziós tulajdonságai Ipari anyagok technológiai tulajdonságai Oldható kötések Nem oldható kötések Korrózióvédelem Szabványok használata Hozzárendelt szakmai készségek: Információforrások kezelése Gépészeti rajz olvasása, értelmezése Hegesztési varratjelek értelmezése Hozzárendelt módszer kompetenciák: Gyakorlatias feladatértelmezés Áttekintő képesség Figyelemösszpontosítás 41
