1 Árvízvédelmi KEOP projektek az ÉMVIZIG területén (Bodrogköz, Taktaköz, Ronyvazug) Gödöllő, Készítette: Dobainé Friedel Ildikó Dicső Bertalan

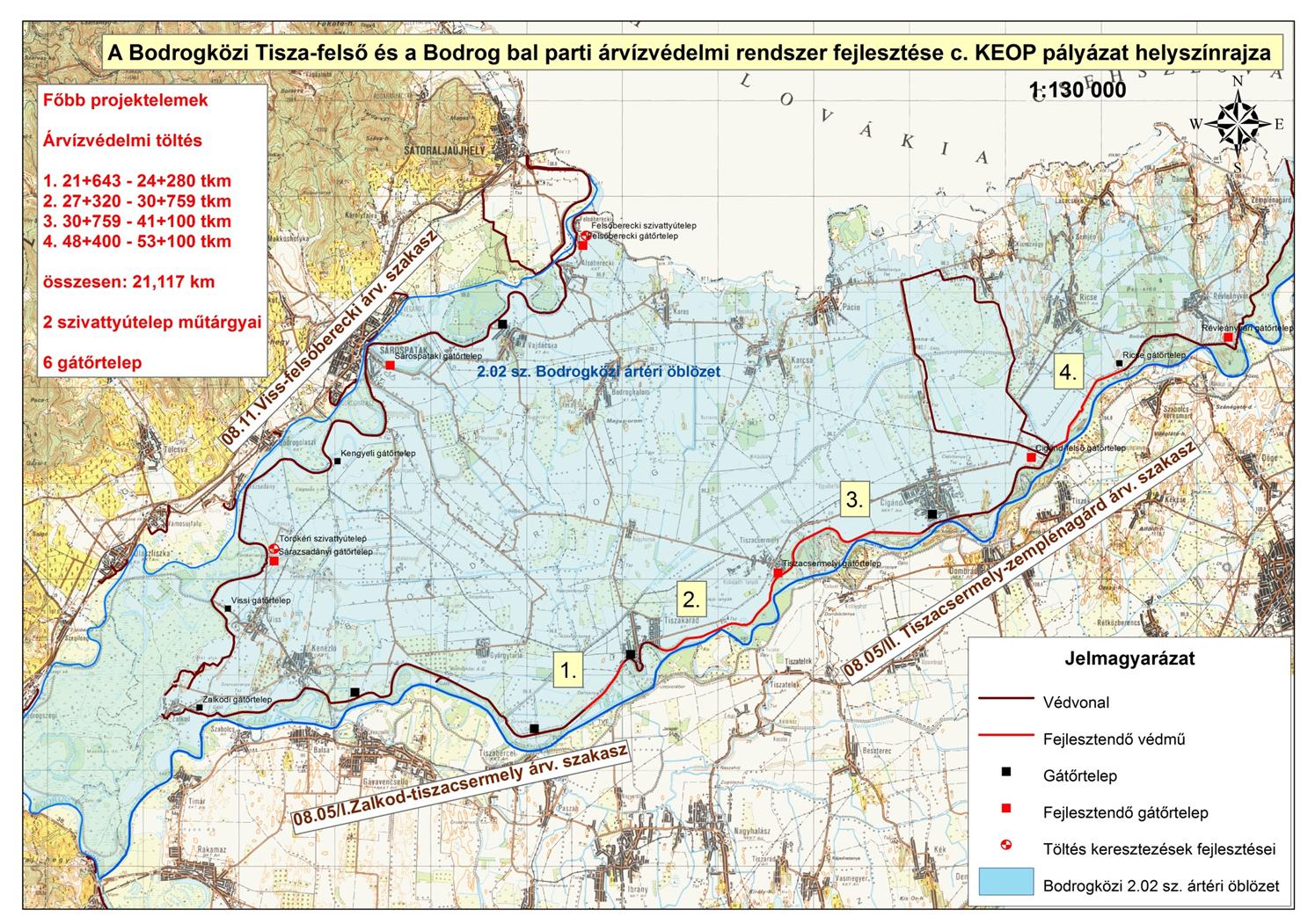

2 Bodrogköz

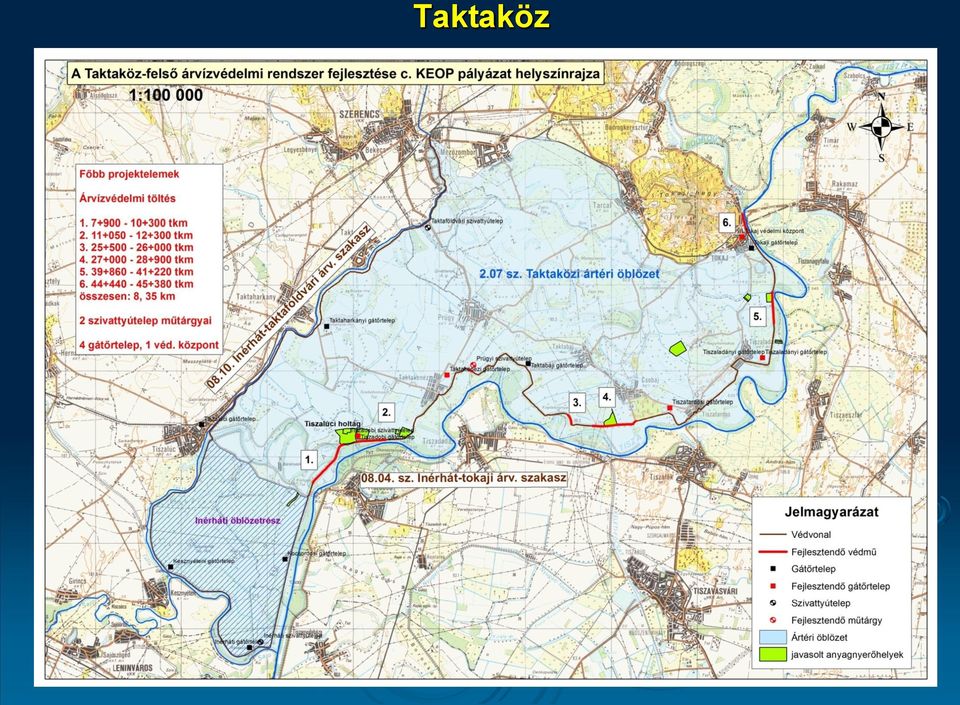

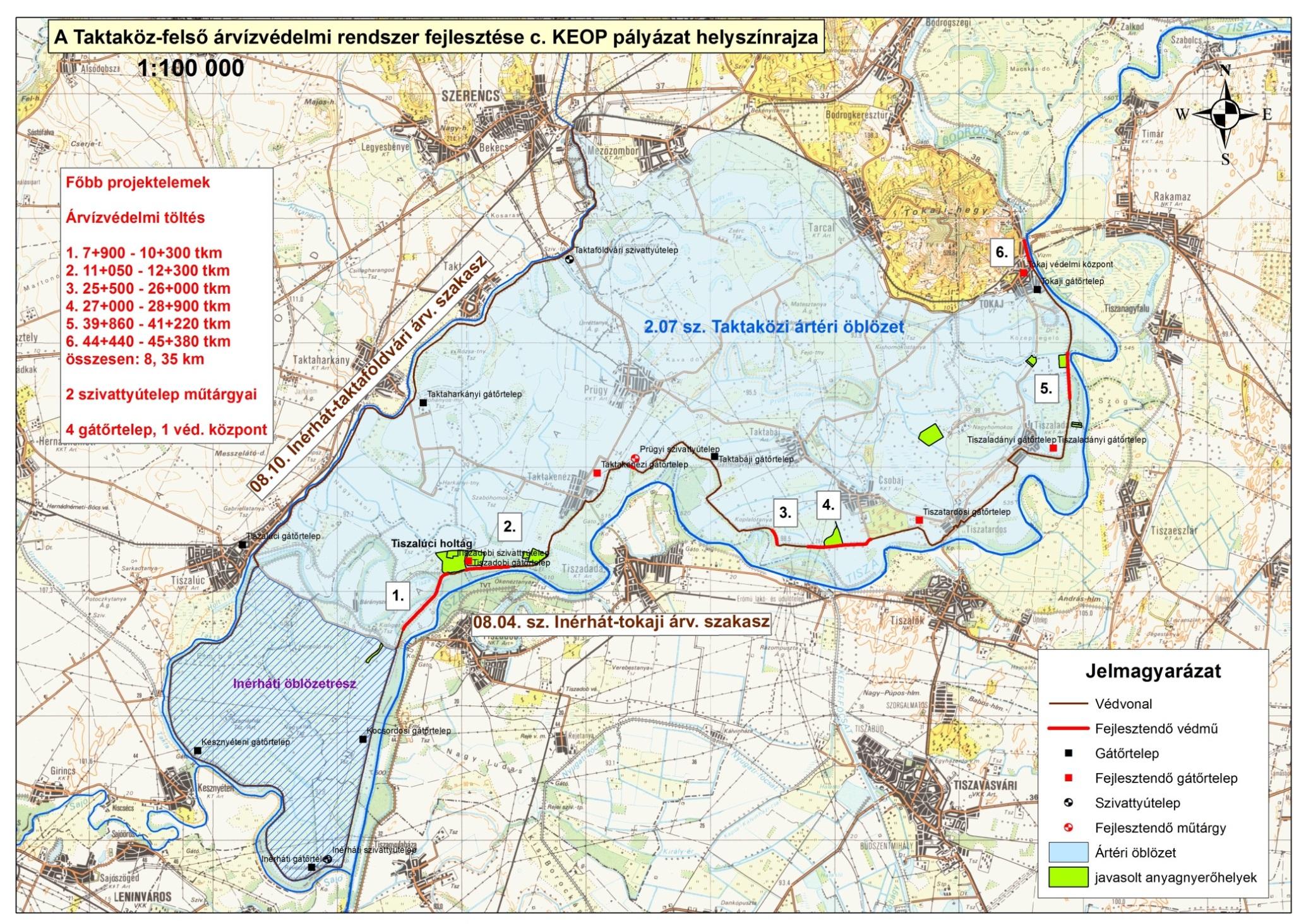

3 Taktaköz

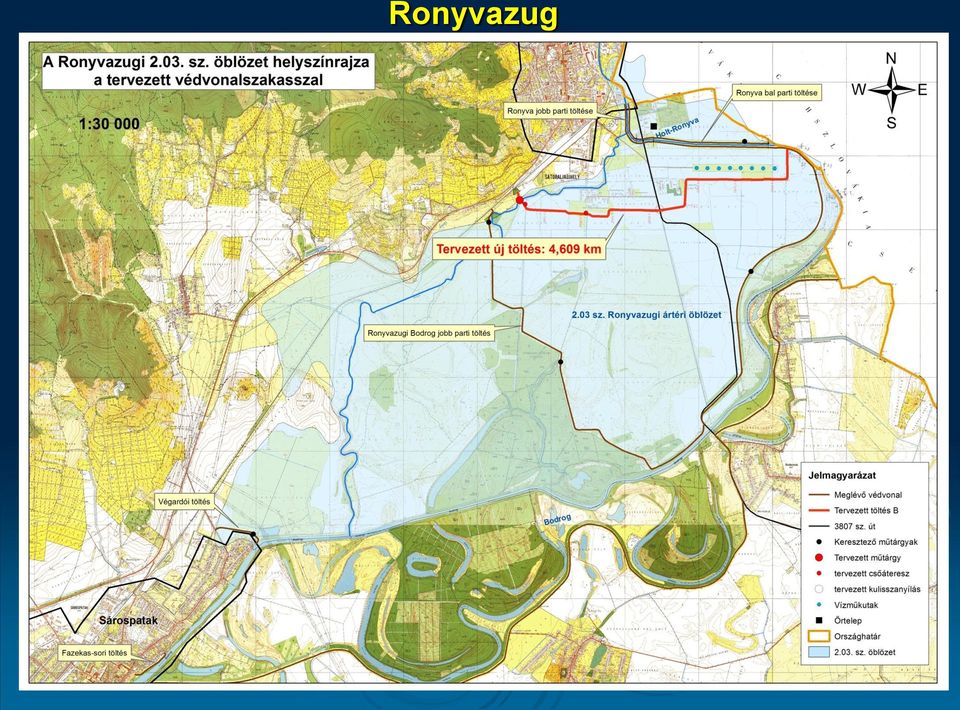

4 Ronyvazug

5 A pályázatok fejlesztési elemei Fejlesztés elemei Bodrogköz Taktaköz Ronyvazug Töltés (burkolattal) 4 szakasz összesen 21,117 km MFt 6 szakasz összesen 8,35 km MFt 4,6 km hosszúságú új töltés MFt Védelmi központ, gátőrtelep felújítás, átépítés 5 gátőrház felújítása (Tiszacsermely, Révleányvár, Sárazsadány, sárospatak, felsőberecki), 1 gátőrház átépítése (Cigánd-felső) 330 MFt 4 db gátőrház (Tiszadobi, Taktakenézi, Tiszatardosi, Tiszaladányi), 1 db szakaszvédelmi központ (Tokaji ) átépítése, felújítása 134 MFt - Műtárgy rekonstrukció 1 db új gravitációs zsilip építése (Felsőberecki),mélyvezetésű nyomócsövek kiváltása (Felsőberecki és Törökéri sztp.) 272 MFt szivattyútelepi nyomócsövek kiváltása (Tiszadob-kenézi, Prügyi), 1 db gravitációs zsilip átépítése (Prügyi) 363 MFt 4 db műtárgy:1db NÁ 1650 mm-es zsilipes áteresz, árkot keresztező rámpák alatt 3 db NÁ 600 mm-es átereszek 60 MFt Hírközlési és infokommunikációs rendszer fejlesztése mikrohullámú összeköttetés kiépítése, Lotus Notes szerverek és munkaállomások beszerzése 48 MFt mikrohullámú összeköttetés kiépítése, Lotus Notes szerverek és munkaállomások beszerzése, geodéziai felmérőrendszer beszerzése 36 MFt Eszközbeszerzés fenntartó gép 35 Mft Véderdő telepítés Összes költség (Ft) meglévő véderdő letermelése, új véderdő telepítése 30 MFt meglévő véderdő letermelése, új véderdő telepítése 6,5 ha-on 5 Mft 4,23 milliárd 2,5 milliárd 1,95 milliárd - 8,7 milliárd Ft

6 Töltésrekonstrukció Célok Magassági hiány megszüntetése, töltéskorona MÁSZ+ 1,0 m-es magassági biztonságra való kiépítése Töltéskorona szélességének 4,0 m-re történő bővítése Töltéstest és az altalaj vízzáróságának javítása, agyagpaplan és agyagék beépítésével Töltéskorona aszfaltburkolattal való ellátása, 3 m szélességben

7 Mintakeresztszelvények Taktaközi KEOP Tokaj belterület régi változat

8 Mintakeresztszelvények Taktaközi KEOP Tokaj belterület új változat

9 Mintakeresztszelvények Bodrogközi KEOP - Tiszakarád fölött

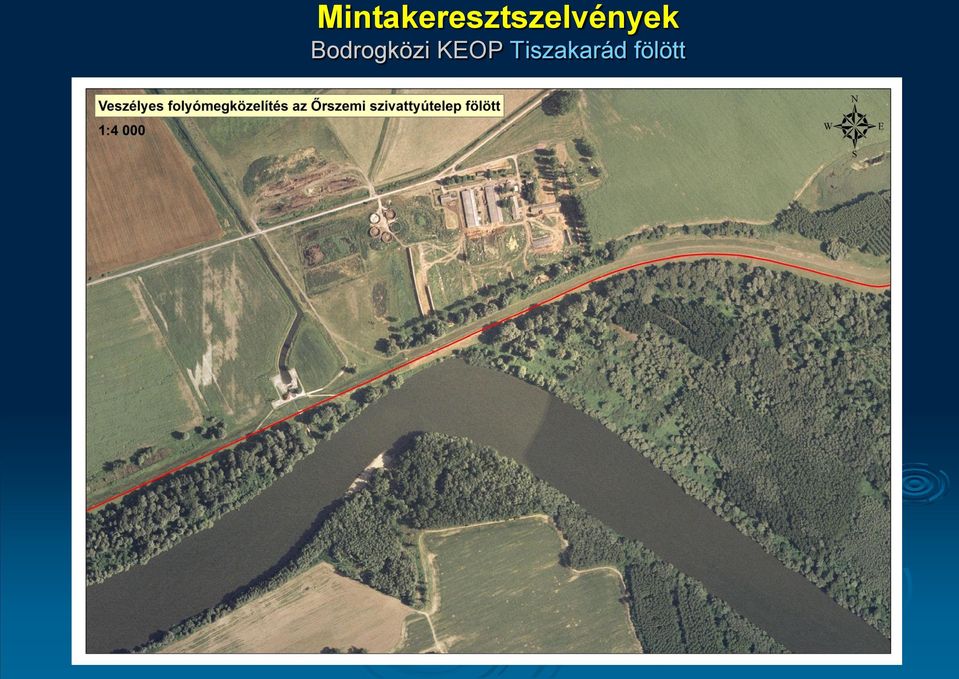

10 Mintakeresztszelvények Bodrogközi KEOP Tiszakarád fölött

11 Mintakeresztszelvények Bodrogközi KEOP Tiszakarád fölött partvédőmű felújítása

12 Mintakeresztszelvények Ronyvazug új töltés

13 Műtárgyrekonstrukció 2 db új árvízvédelmi zsilip építése (Felsőberecki, Prügy), 4 db szivattyútelep (Törökéri és Felsőberecki, Prügyi, Tiszadob-kenézi) mélyvezetésű nyomócsöveinek kiváltása, Felsőberecki provizórikus elektromos szivattyúállások nyomócsöveinek kihosszabbítása A fejlesztéssel érintett műtárgyakat úgy kell átépíteni, hogy megfeleljenek az árvízi biztonsági követelményeknek (MSZ /81 és az MI /80 előírásai). Az új gravitációs zsilip építésére vonatkozó legfontosabb előírások: megfelelő szelvényméret kialakítása, kétoldali kettős (fő -és ideiglenes) elzárás biztosítása, MÁSZ + 1,0 m-es árvízi víznyomásra történő méretezés, árvízkori kezelhetőség A mélyvezetésű szivattyútelepi nyomócsövekre kiváltására vonatkozó legfontosabb előírások: MÁSZ fölötti és megfelelő teherbírású nyomócső keresztezés kialakítása, szakaszolási lehetőségek beépítése, a megnövekedett emelő magassághoz a megfelelő szivattyúkapacitás biztosítása

14 Műtárgyrekonstrukció Felsőberecki szivattyútelep

15 Műtárgyrekonstrukció Felsőberecki szivattyútelep beépítési helyszínrajz

16 Műtárgyrekonstrukció Felsőberecki - töltéskorrekció

17 Műtárgyrekonstrukció Felsőberecki új gravitációs zsilip

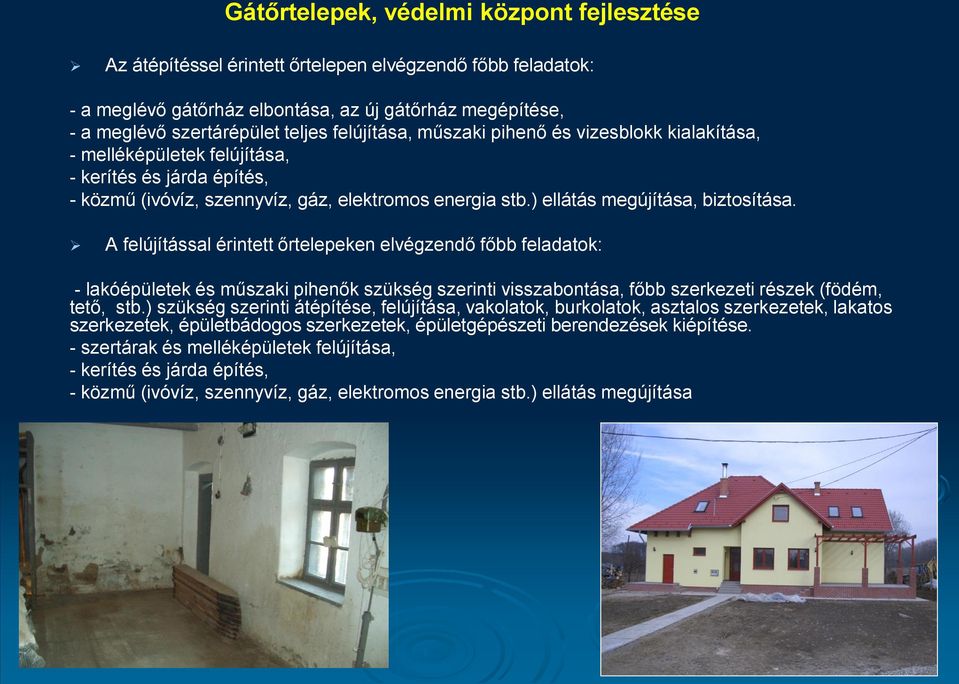

18 Gátőrtelepek, védelmi központ fejlesztése Az átépítéssel érintett őrtelepen elvégzendő főbb feladatok: - a meglévő gátőrház elbontása, az új gátőrház megépítése, - a meglévő szertárépület teljes felújítása, műszaki pihenő és vizesblokk kialakítása, - melléképületek felújítása, - kerítés és járda építés, - közmű (ivóvíz, szennyvíz, gáz, elektromos energia stb.) ellátás megújítása, biztosítása. A felújítással érintett őrtelepeken elvégzendő főbb feladatok: - lakóépületek és műszaki pihenők szükség szerinti visszabontása, főbb szerkezeti részek (födém, tető, stb.) szükség szerinti átépítése, felújítása, vakolatok, burkolatok, asztalos szerkezetek, lakatos szerkezetek, épületbádogos szerkezetek, épületgépészeti berendezések kiépítése. - szertárak és melléképületek felújítása, - kerítés és járda építés, - közmű (ivóvíz, szennyvíz, gáz, elektromos energia stb.) ellátás megújítása

19 Gátőrtelepek, védelmi központok fejlesztése

20 A rendszer elemei: Hírközlés és infokommunikáció - Mikrohullámú adatkapcsolat kiépítése Miskolc Központ Tokaji-hegy Tokaj Védelmi Központ ill. Tiszalök illetve Balsa Sárospatak Cigánd viszonylatban viszonylatban - 3 db Lotus Notes szerver (Miskolc Központ, Tokaj Védelmi Központ, Sárospatak Védelmi Központ) - 15 db asztali munkaállomás - 6 db notebook (Az árvízi védekezés terepi informatikai támogatása, szakaszmérnökség, védelmi központ.) - 6 db digitális fényképezőgép (Árvízi események, jelenségek dokumentálására.) - 6 db PDA GPS-szel, térinformatikai szoftverrel (Árvízi események, jelenségek helyének pontos meghatározása, térképi ábrázolása.) - 2 db A3 nagyteljesítményű színes hálózati nyomtató (A költséghatékony nyomtatás érdekében Tokaj Védelmi Központban.) - 2 db A4 színes hálózati nyomtató (A költséghatékony nyomtatás érdekében kijelölt védelmi központban.) - 2 db ArcView (Térinformatikai szoftver Tokaji Védelmi Központban.) - 23 db Lotus Notes licence Taktaköz Bodrogköz

21 A kialakítandó rendszer elemei: Geodéziai felmérőrendszer 2 db GNSS vevő - az egyik egy bázisállomás, amely szoftvere és hálózati kapcsolata révén korrekciókat tud küldeni interneten keresztül a rover vevő felé. - a másik egy rover vevő, mely a bázisállomás, illetve az országos aktív GNSS hálózat korrekcióit felhasználva geodéziai pontosságra képes. 1 db robot mérőállomás amely integrált felmérésre képes a rover GNSS vevővel, prizmakövetésre, egy emberes technológiára és pontossága révén alappontok meghatározására alkalmas. 1 db terepi notebook adatkinyerő és feldolgozó, szoftverekkel egyéb tartozékok

22 Véderdő telepítés A töltésfejlesztés helyének biztosításához, a meglévő véderdő letermeléseelszállítása, tuskók- gyökérzet kiszedése, felületrendezés A töltésfejlesztés elvégzése után az előírás szerinti véderdősávok (hullámverés elleni, jég elleni) újratelepítése, Vízügyi szempontból megfelelő erdőszerkezet kialakulását elősegítő erdészeti beavatkozások

23 A projekt megvalósulását akadályozó főbb tényezők A projekt kivitelezéssel érintett területeinek kisajátítási eljárása elhúzódik. Az állami kezelésű erdőterületekre vonatkozó NFA hozzájárulás megszerzése hosszabb időt vesz igénybe. A kivitelező által vállalt feladatok között az anyagnyerőhelyek biztosítása problémás, a projektgazda ÉMVIZIG külön közreműködését igényli, esetleg vízjogi engedély módosítása szükséges. Tokaj belterületén helyi védettségű fasor részbeni kivágásához jegyzői engedély beszerzése, a műszaki megoldás változtatásához a KSZ hozzájárulása, esetleg vízjogi engedély módosítása szükséges.

24 Javaslat az akadályozó tényezők elhárítására Az árvízvédelmi komplex projektek (KEOP) nemzetgazdasági szempontból kiemelt jelentőségű projekté kell nyilvánítani. A kisajátításról szóló törvény módosítása szükséges, hogy az eljárások egyszerűbbek, kiszámíthatóbbak és eredményesebbek legyenek. Az MNV Zrt és a VIZIG-ek között megkötött vagyongazdálkodási szerződés módosítása (esetleg külön szerződés kötése) szükséges, az NFA által felügyelt ingatlanokra vonatkozóan. Az anyagszükséglet biztosítását a vízjogi engedélyezés részévé kell tenni. Üzemi területekre például I. rendű árvízvédelmi fővédvonalakra, illetve azok 10,0-10,0 m-es védősávjaira természetvédelmi védettséget ne lehessen bejegyezni.

25 Köszönöm a figyelmet!
