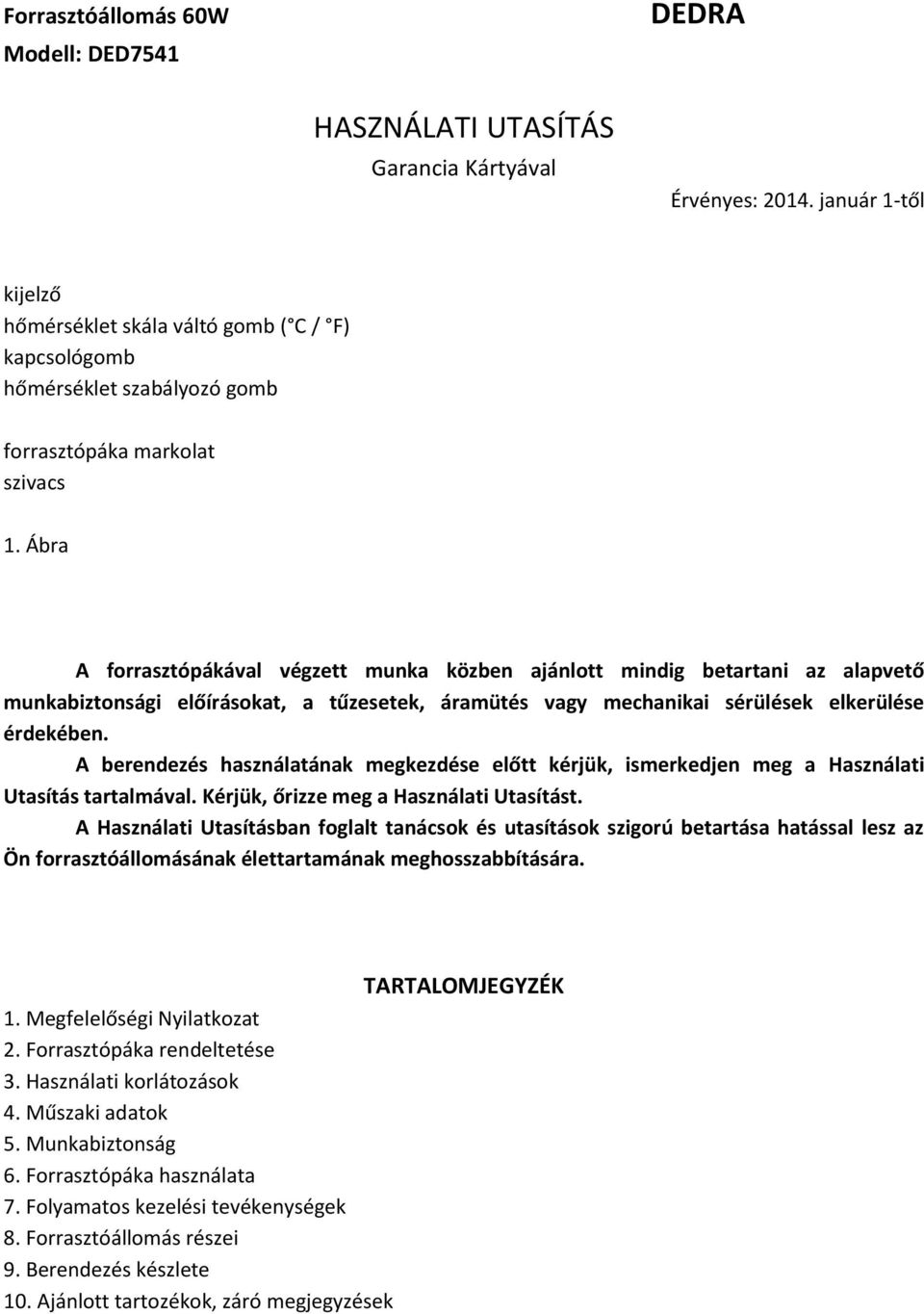

1 Forrasztóállomás 60W Modell: DED7541 DEDRA HASZNÁLATI UTASÍTÁS Garancia Kártyával Érvényes: január 1-től kijelző hőmérséklet skála váltó gomb ( C / F) kapcsológomb hőmérséklet szabályozó gomb forrasztópáka markolat szivacs 1. Ábra A forrasztópákával végzett munka közben ajánlott mindig betartani az alapvető munkabiztonsági előírásokat, a tűzesetek, áramütés vagy mechanikai sérülések elkerülése érdekében. A berendezés használatának megkezdése előtt kérjük, ismerkedjen meg a Használati Utasítás tartalmával. Kérjük, őrizze meg a Használati Utasítást. A Használati Utasításban foglalt tanácsok és utasítások szigorú betartása hatással lesz az Ön forrasztóállomásának élettartamának meghosszabbítására. TARTALOMJEGYZÉK 1. Megfelelőségi Nyilatkozat 2. Forrasztópáka rendeltetése 3. Használati korlátozások 4. Műszaki adatok 5. Munkabiztonság 6. Forrasztópáka használata 7. Folyamatos kezelési tevékenységek 8. Forrasztóállomás részei 9. Berendezés készlete 10. Ajánlott tartozékok, záró megjegyzések

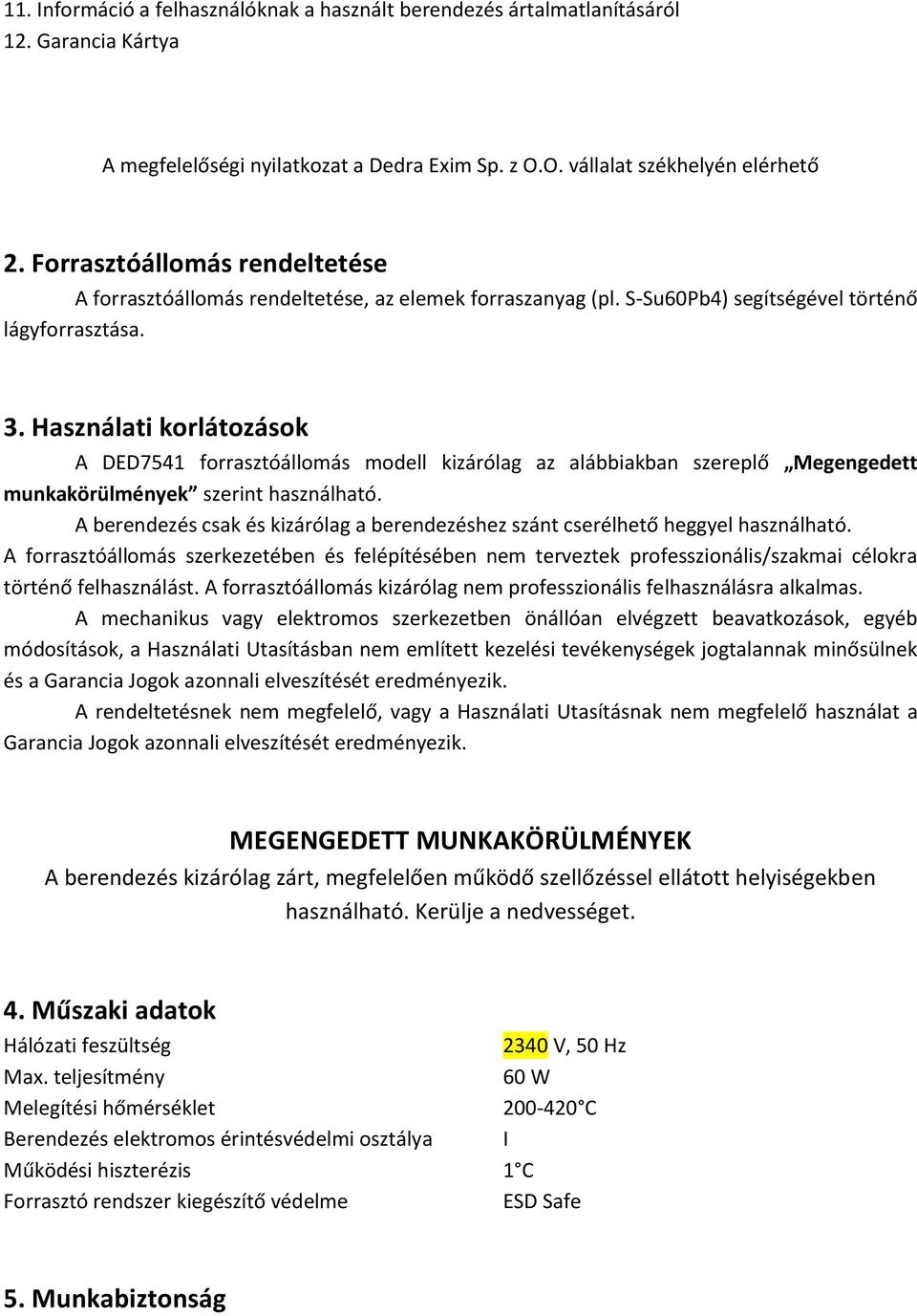

2 11. Információ a felhasználóknak a használt berendezés ártalmatlanításáról 12. Garancia Kártya A megfelelőségi nyilatkozat a Dedra Exim Sp. z O.O. vállalat székhelyén elérhető 2. Forrasztóállomás rendeltetése A forrasztóállomás rendeltetése, az elemek forraszanyag (pl. S-Su60Pb4) segítségével történő lágyforrasztása. 3. Használati korlátozások A DED7541 forrasztóállomás modell kizárólag az alábbiakban szereplő Megengedett munkakörülmények szerint használható. A berendezés csak és kizárólag a berendezéshez szánt cserélhető heggyel használható. A forrasztóállomás szerkezetében és felépítésében nem terveztek professzionális/szakmai célokra történő felhasználást. A forrasztóállomás kizárólag nem professzionális felhasználásra alkalmas. A mechanikus vagy elektromos szerkezetben önállóan elvégzett beavatkozások, egyéb módosítások, a Használati Utasításban nem említett kezelési tevékenységek jogtalannak minősülnek és a Garancia Jogok azonnali elveszítését eredményezik. A rendeltetésnek nem megfelelő, vagy a Használati Utasításnak nem megfelelő használat a Garancia Jogok azonnali elveszítését eredményezik. MEGENGEDETT MUNKAKÖRÜLMÉNYEK A berendezés kizárólag zárt, megfelelően működő szellőzéssel ellátott helyiségekben használható. Kerülje a nedvességet. 4. Műszaki adatok Hálózati feszültség 2340 V, 50 Hz Max. teljesítmény 60 W Melegítési hőmérséklet C Berendezés elektromos érintésvédelmi osztálya I Működési hiszterézis 1 C Forrasztó rendszer kiegészítő védelme ESD Safe 5. Munkabiztonság

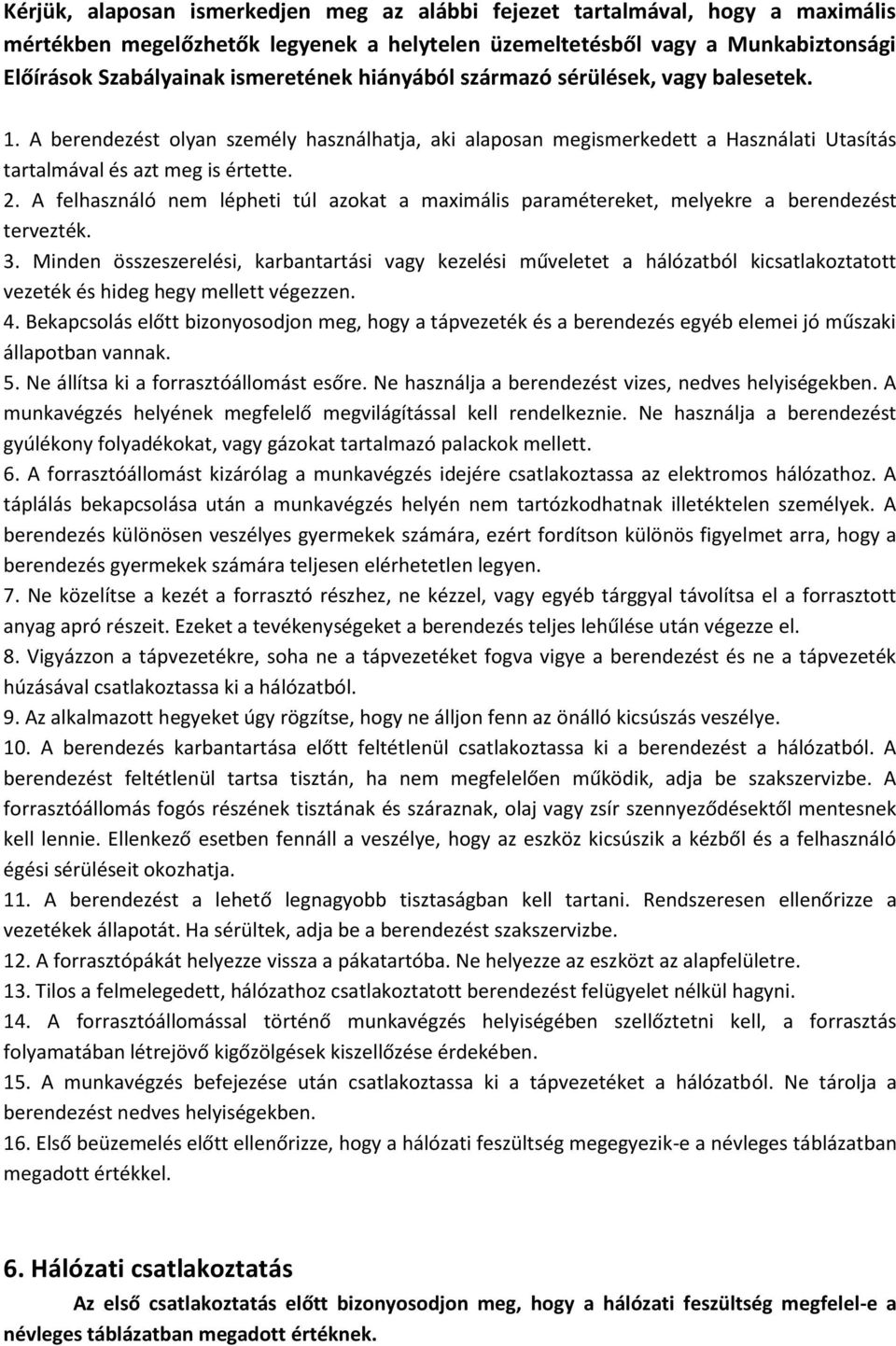

3 Kérjük, alaposan ismerkedjen meg az alábbi fejezet tartalmával, hogy a maximális mértékben megelőzhetők legyenek a helytelen üzemeltetésből vagy a Munkabiztonsági Előírások Szabályainak ismeretének hiányából származó sérülések, vagy balesetek. 1. A berendezést olyan személy használhatja, aki alaposan megismerkedett a Használati Utasítás tartalmával és azt meg is értette. 2. A felhasználó nem lépheti túl azokat a maximális paramétereket, melyekre a berendezést tervezték. 3. Minden összeszerelési, karbantartási vagy kezelési műveletet a hálózatból kicsatlakoztatott vezeték és hideg hegy mellett végezzen. 4. Bekapcsolás előtt bizonyosodjon meg, hogy a tápvezeték és a berendezés egyéb elemei jó műszaki állapotban vannak. 5. Ne állítsa ki a forrasztóállomást esőre. Ne használja a berendezést vizes, nedves helyiségekben. A munkavégzés helyének megfelelő megvilágítással kell rendelkeznie. Ne használja a berendezést gyúlékony folyadékokat, vagy gázokat tartalmazó palackok mellett. 6. A forrasztóállomást kizárólag a munkavégzés idejére csatlakoztassa az elektromos hálózathoz. A táplálás bekapcsolása után a munkavégzés helyén nem tartózkodhatnak illetéktelen személyek. A berendezés különösen veszélyes gyermekek számára, ezért fordítson különös figyelmet arra, hogy a berendezés gyermekek számára teljesen elérhetetlen legyen. 7. Ne közelítse a kezét a forrasztó részhez, ne kézzel, vagy egyéb tárggyal távolítsa el a forrasztott anyag apró részeit. Ezeket a tevékenységeket a berendezés teljes lehűlése után végezze el. 8. Vigyázzon a tápvezetékre, soha ne a tápvezetéket fogva vigye a berendezést és ne a tápvezeték húzásával csatlakoztassa ki a hálózatból. 9. Az alkalmazott hegyeket úgy rögzítse, hogy ne álljon fenn az önálló kicsúszás veszélye. 10. A berendezés karbantartása előtt feltétlenül csatlakoztassa ki a berendezést a hálózatból. A berendezést feltétlenül tartsa tisztán, ha nem megfelelően működik, adja be szakszervizbe. A forrasztóállomás fogós részének tisztának és száraznak, olaj vagy zsír szennyeződésektől mentesnek kell lennie. Ellenkező esetben fennáll a veszélye, hogy az eszköz kicsúszik a kézből és a felhasználó égési sérüléseit okozhatja. 11. A berendezést a lehető legnagyobb tisztaságban kell tartani. Rendszeresen ellenőrizze a vezetékek állapotát. Ha sérültek, adja be a berendezést szakszervizbe. 12. A forrasztópákát helyezze vissza a pákatartóba. Ne helyezze az eszközt az alapfelületre. 13. Tilos a felmelegedett, hálózathoz csatlakoztatott berendezést felügyelet nélkül hagyni. 14. A forrasztóállomással történő munkavégzés helyiségében szellőztetni kell, a forrasztás folyamatában létrejövő kigőzölgések kiszellőzése érdekében. 15. A munkavégzés befejezése után csatlakoztassa ki a tápvezetéket a hálózatból. Ne tárolja a berendezést nedves helyiségekben. 16. Első beüzemelés előtt ellenőrizze, hogy a hálózati feszültség megegyezik-e a névleges táblázatban megadott értékkel. 6. Hálózati csatlakoztatás Az első csatlakoztatás előtt bizonyosodjon meg, hogy a hálózati feszültség megfelel-e a névleges táblázatban megadott értéknek.

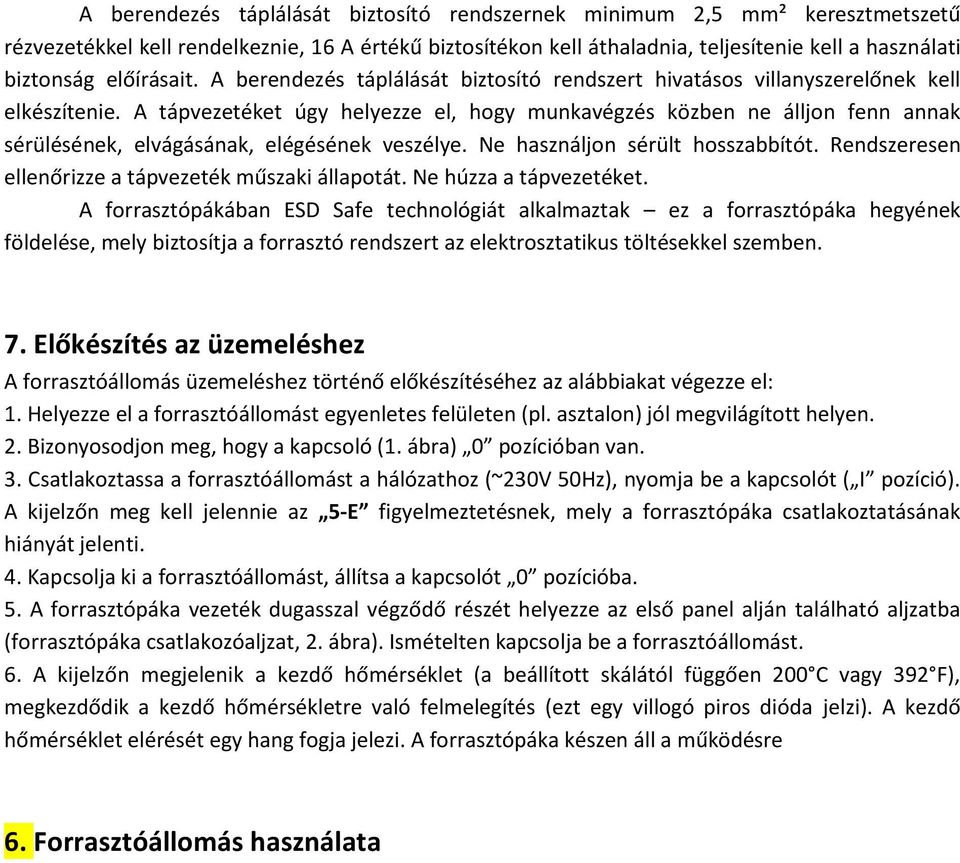

4 A berendezés táplálását biztosító rendszernek minimum 2,5 mm² keresztmetszetű rézvezetékkel kell rendelkeznie, 16 A értékű biztosítékon kell áthaladnia, teljesítenie kell a használati biztonság előírásait. A berendezés táplálását biztosító rendszert hivatásos villanyszerelőnek kell elkészítenie. A tápvezetéket úgy helyezze el, hogy munkavégzés közben ne álljon fenn annak sérülésének, elvágásának, elégésének veszélye. Ne használjon sérült hosszabbítót. Rendszeresen ellenőrizze a tápvezeték műszaki állapotát. Ne húzza a tápvezetéket. A forrasztópákában ESD Safe technológiát alkalmaztak ez a forrasztópáka hegyének földelése, mely biztosítja a forrasztó rendszert az elektrosztatikus töltésekkel szemben. 7. Előkészítés az üzemeléshez A forrasztóállomás üzemeléshez történő előkészítéséhez az alábbiakat végezze el: 1. Helyezze el a forrasztóállomást egyenletes felületen (pl. asztalon) jól megvilágított helyen. 2. Bizonyosodjon meg, hogy a kapcsoló (1. ábra) 0 pozícióban van. 3. Csatlakoztassa a forrasztóállomást a hálózathoz (~230V 50Hz), nyomja be a kapcsolót ( I pozíció). A kijelzőn meg kell jelennie az 5-E figyelmeztetésnek, mely a forrasztópáka csatlakoztatásának hiányát jelenti. 4. Kapcsolja ki a forrasztóállomást, állítsa a kapcsolót 0 pozícióba. 5. A forrasztópáka vezeték dugasszal végződő részét helyezze az első panel alján található aljzatba (forrasztópáka csatlakozóaljzat, 2. ábra). Ismételten kapcsolja be a forrasztóállomást. 6. A kijelzőn megjelenik a kezdő hőmérséklet (a beállított skálától függően 200 C vagy 392 F), megkezdődik a kezdő hőmérsékletre való felmelegítés (ezt egy villogó piros dióda jelzi). A kezdő hőmérséklet elérését egy hang fogja jelezi. A forrasztópáka készen áll a működésre 6. Forrasztóállomás használata

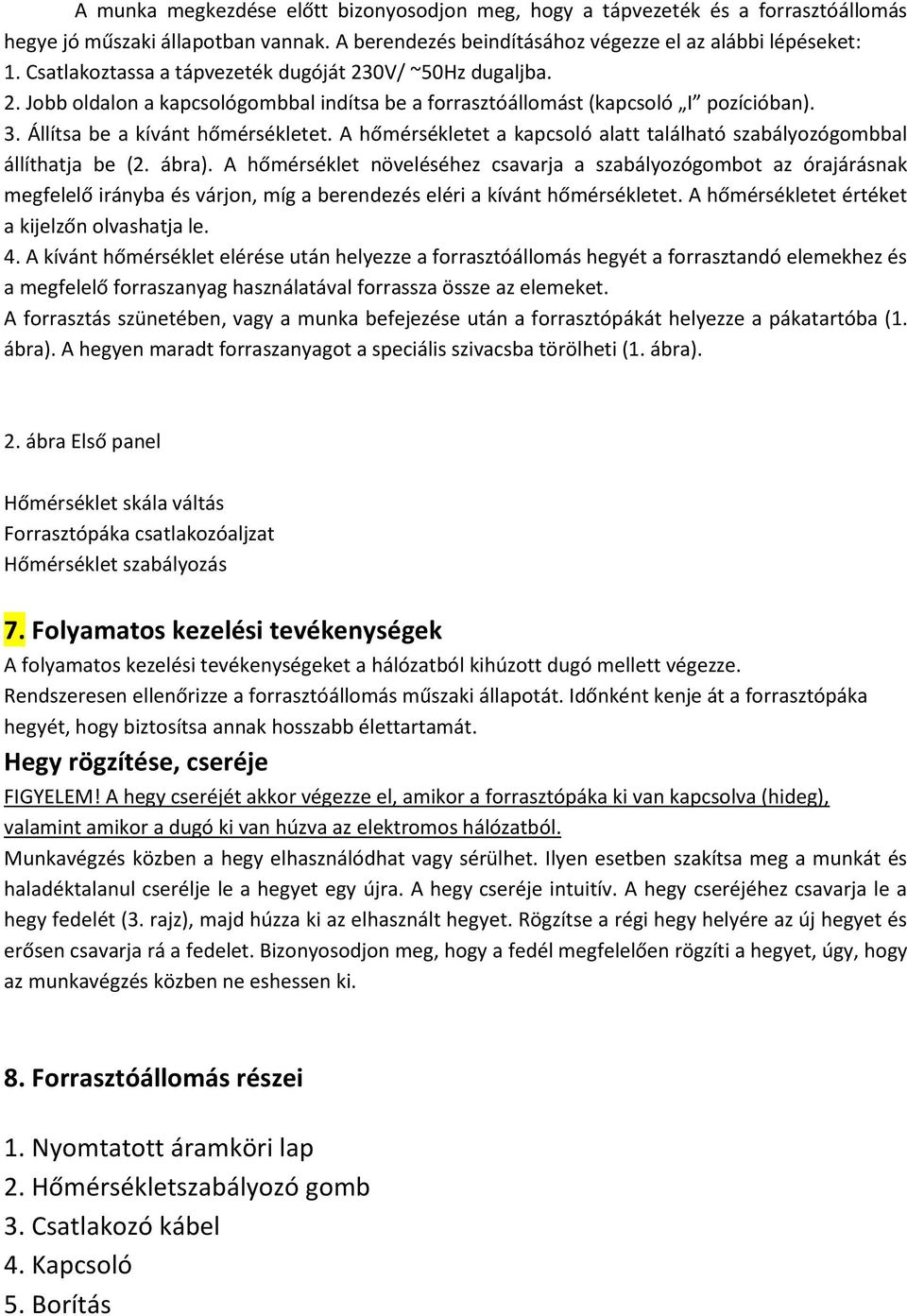

5 A munka megkezdése előtt bizonyosodjon meg, hogy a tápvezeték és a forrasztóállomás hegye jó műszaki állapotban vannak. A berendezés beindításához végezze el az alábbi lépéseket: 1. Csatlakoztassa a tápvezeték dugóját 230V/ ~50Hz dugaljba. 2. Jobb oldalon a kapcsológombbal indítsa be a forrasztóállomást (kapcsoló I pozícióban). 3. Állítsa be a kívánt hőmérsékletet. A hőmérsékletet a kapcsoló alatt található szabályozógombbal állíthatja be (2. ábra). A hőmérséklet növeléséhez csavarja a szabályozógombot az órajárásnak megfelelő irányba és várjon, míg a berendezés eléri a kívánt hőmérsékletet. A hőmérsékletet értéket a kijelzőn olvashatja le. 4. A kívánt hőmérséklet elérése után helyezze a forrasztóállomás hegyét a forrasztandó elemekhez és a megfelelő forraszanyag használatával forrassza össze az elemeket. A forrasztás szünetében, vagy a munka befejezése után a forrasztópákát helyezze a pákatartóba (1. ábra). A hegyen maradt forraszanyagot a speciális szivacsba törölheti (1. ábra). 2. ábra Első panel Hőmérséklet skála váltás Forrasztópáka csatlakozóaljzat Hőmérséklet szabályozás 7. Folyamatos kezelési tevékenységek A folyamatos kezelési tevékenységeket a hálózatból kihúzott dugó mellett végezze. Rendszeresen ellenőrizze a forrasztóállomás műszaki állapotát. Időnként kenje át a forrasztópáka hegyét, hogy biztosítsa annak hosszabb élettartamát. Hegy rögzítése, cseréje FIGYELEM! A hegy cseréjét akkor végezze el, amikor a forrasztópáka ki van kapcsolva (hideg), valamint amikor a dugó ki van húzva az elektromos hálózatból. Munkavégzés közben a hegy elhasználódhat vagy sérülhet. Ilyen esetben szakítsa meg a munkát és haladéktalanul cserélje le a hegyet egy újra. A hegy cseréje intuitív. A hegy cseréjéhez csavarja le a hegy fedelét (3. rajz), majd húzza ki az elhasznált hegyet. Rögzítse a régi hegy helyére az új hegyet és erősen csavarja rá a fedelet. Bizonyosodjon meg, hogy a fedél megfelelően rögzíti a hegyet, úgy, hogy az munkavégzés közben ne eshessen ki. 8. Forrasztóállomás részei 1. Nyomtatott áramköri lap 2. Hőmérsékletszabályozó gomb 3. Csatlakozó kábel 4. Kapcsoló 5. Borítás

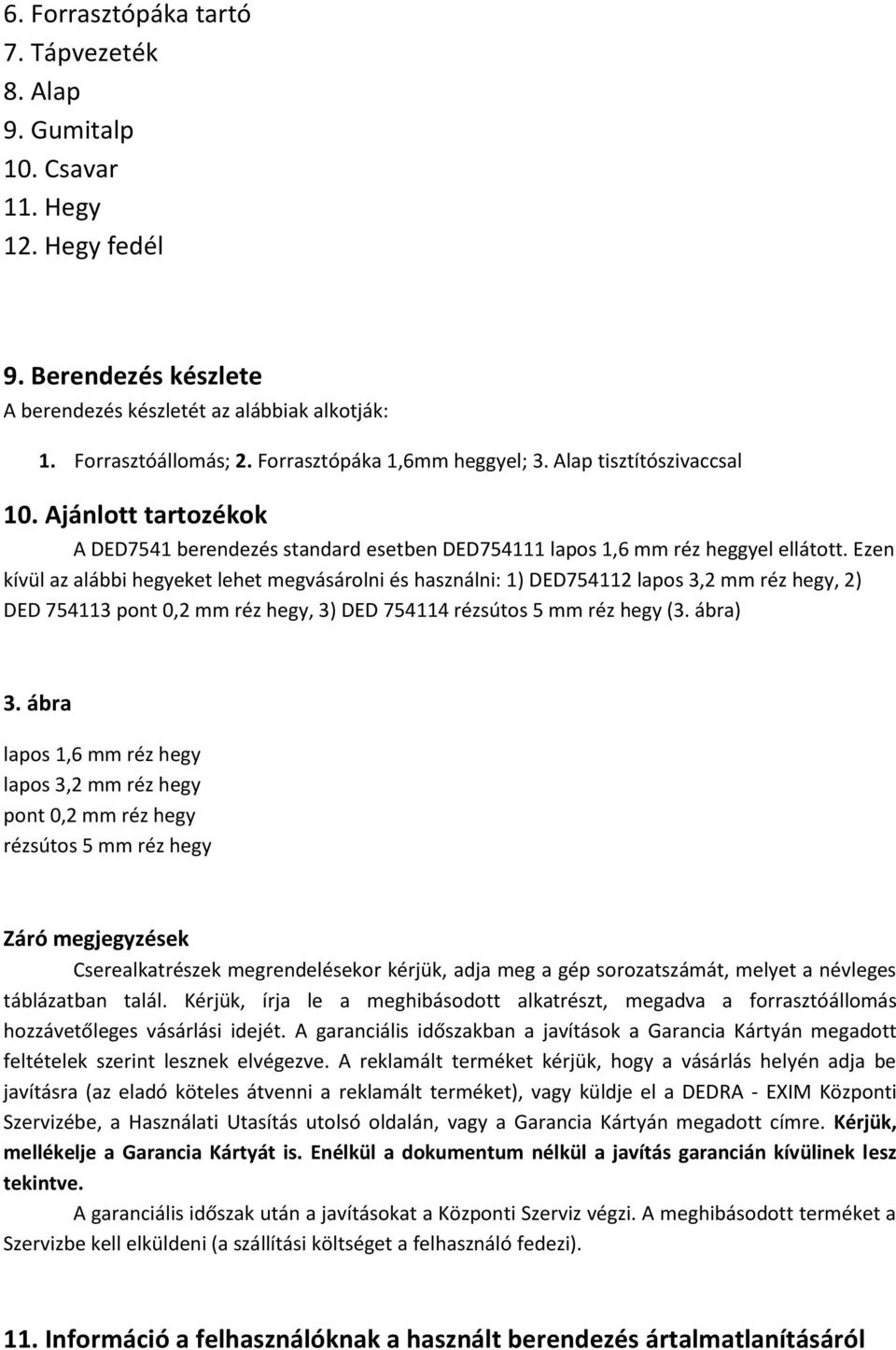

6 6. Forrasztópáka tartó 7. Tápvezeték 8. Alap 9. Gumitalp 10. Csavar 11. Hegy 12. Hegy fedél 9. Berendezés készlete A berendezés készletét az alábbiak alkotják: 1. Forrasztóállomás; 2. Forrasztópáka 1,6mm heggyel; 3. Alap tisztítószivaccsal 10. Ajánlott tartozékok A DED7541 berendezés standard esetben DED lapos 1,6 mm réz heggyel ellátott. Ezen kívül az alábbi hegyeket lehet megvásárolni és használni: 1) DED lapos 3,2 mm réz hegy, 2) DED pont 0,2 mm réz hegy, 3) DED rézsútos 5 mm réz hegy (3. ábra) 3. ábra lapos 1,6 mm réz hegy lapos 3,2 mm réz hegy pont 0,2 mm réz hegy rézsútos 5 mm réz hegy Záró megjegyzések Cserealkatrészek megrendelésekor kérjük, adja meg a gép sorozatszámát, melyet a névleges táblázatban talál. Kérjük, írja le a meghibásodott alkatrészt, megadva a forrasztóállomás hozzávetőleges vásárlási idejét. A garanciális időszakban a javítások a Garancia Kártyán megadott feltételek szerint lesznek elvégezve. A reklamált terméket kérjük, hogy a vásárlás helyén adja be javításra (az eladó köteles átvenni a reklamált terméket), vagy küldje el a DEDRA - EXIM Központi Szervizébe, a Használati Utasítás utolsó oldalán, vagy a Garancia Kártyán megadott címre. Kérjük, mellékelje a Garancia Kártyát is. Enélkül a dokumentum nélkül a javítás garancián kívülinek lesz tekintve. A garanciális időszak után a javításokat a Központi Szerviz végzi. A meghibásodott terméket a Szervizbe kell elküldeni (a szállítási költséget a felhasználó fedezi). 11. Információ a felhasználóknak a használt berendezés ártalmatlanításáról

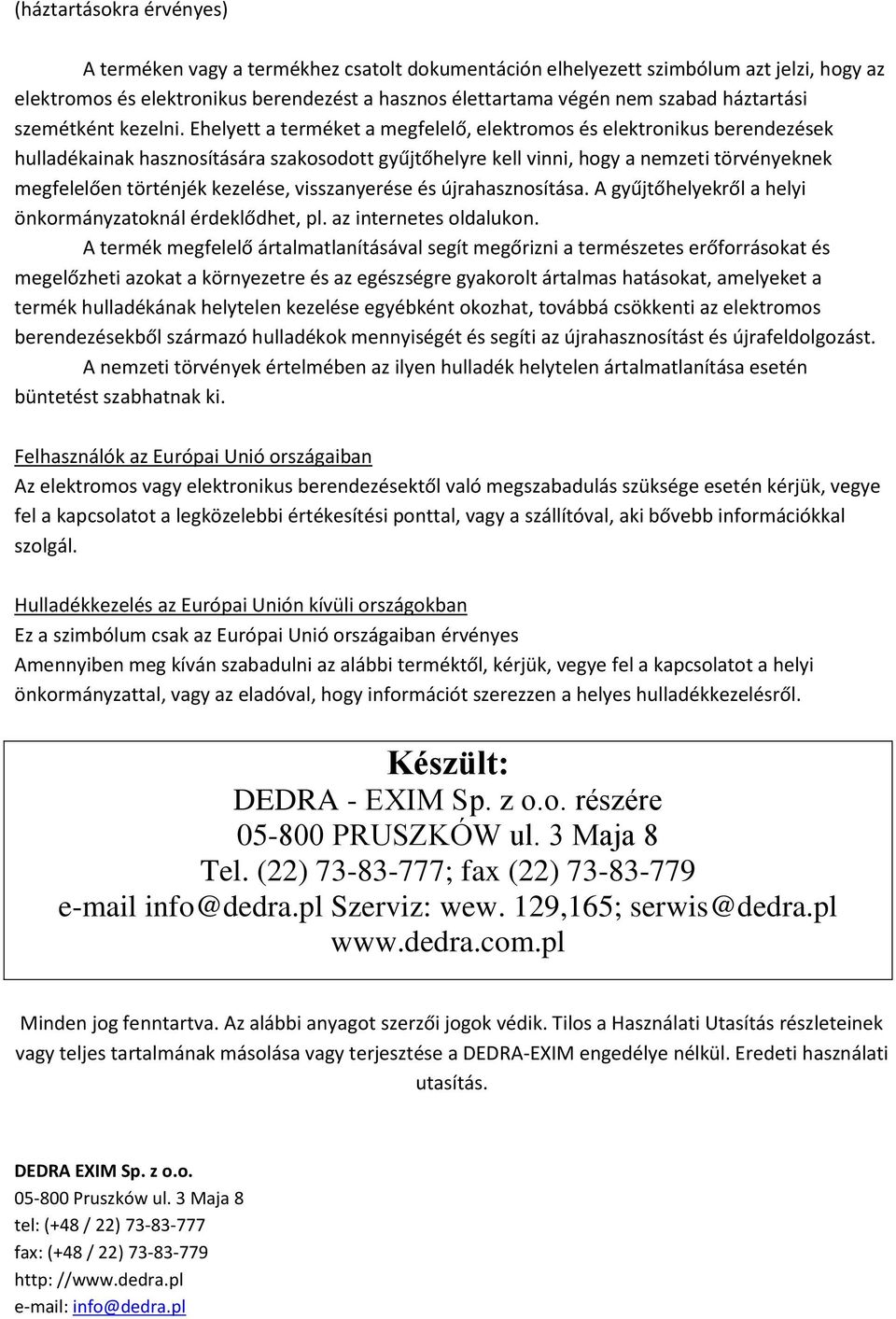

7 (háztartásokra érvényes) A terméken vagy a termékhez csatolt dokumentáción elhelyezett szimbólum azt jelzi, hogy az elektromos és elektronikus berendezést a hasznos élettartama végén nem szabad háztartási szemétként kezelni. Ehelyett a terméket a megfelelő, elektromos és elektronikus berendezések hulladékainak hasznosítására szakosodott gyűjtőhelyre kell vinni, hogy a nemzeti törvényeknek megfelelően történjék kezelése, visszanyerése és újrahasznosítása. A gyűjtőhelyekről a helyi önkormányzatoknál érdeklődhet, pl. az internetes oldalukon. A termék megfelelő ártalmatlanításával segít megőrizni a természetes erőforrásokat és megelőzheti azokat a környezetre és az egészségre gyakorolt ártalmas hatásokat, amelyeket a termék hulladékának helytelen kezelése egyébként okozhat, továbbá csökkenti az elektromos berendezésekből származó hulladékok mennyiségét és segíti az újrahasznosítást és újrafeldolgozást. A nemzeti törvények értelmében az ilyen hulladék helytelen ártalmatlanítása esetén büntetést szabhatnak ki. Felhasználók az Európai Unió országaiban Az elektromos vagy elektronikus berendezésektől való megszabadulás szüksége esetén kérjük, vegye fel a kapcsolatot a legközelebbi értékesítési ponttal, vagy a szállítóval, aki bővebb információkkal szolgál. Hulladékkezelés az Európai Unión kívüli országokban Ez a szimbólum csak az Európai Unió országaiban érvényes Amennyiben meg kíván szabadulni az alábbi terméktől, kérjük, vegye fel a kapcsolatot a helyi önkormányzattal, vagy az eladóval, hogy információt szerezzen a helyes hulladékkezelésről. Készült: DEDRA - EXIM Sp. z o.o. részére PRUSZKÓW ul. 3 Maja 8 Tel. (22) ; fax (22) info@dedra.pl Szerviz: wew. 129,165; serwis@dedra.pl Minden jog fenntartva. Az alábbi anyagot szerzői jogok védik. Tilos a Használati Utasítás részleteinek vagy teljes tartalmának másolása vagy terjesztése a DEDRA-EXIM engedélye nélkül. Eredeti használati utasítás. DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: // info@dedra.pl

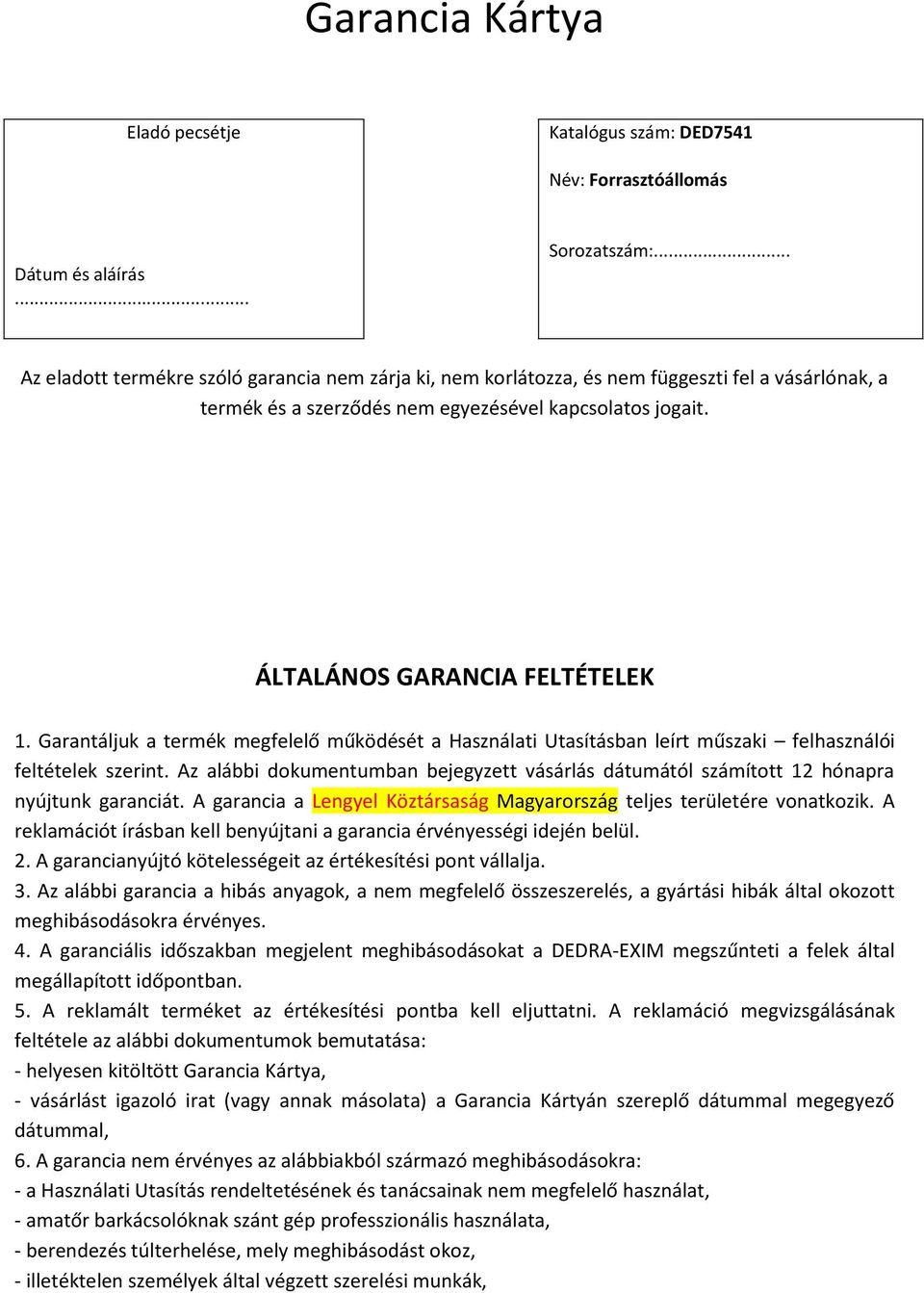

8 Garancia Kártya Eladó pecsétje Katalógus szám: DED7541 Név: Forrasztóállomás Dátum és aláírás... Sorozatszám:... Az eladott termékre szóló garancia nem zárja ki, nem korlátozza, és nem függeszti fel a vásárlónak, a termék és a szerződés nem egyezésével kapcsolatos jogait. ÁLTALÁNOS GARANCIA FELTÉTELEK 1. Garantáljuk a termék megfelelő működését a Használati Utasításban leírt műszaki felhasználói feltételek szerint. Az alábbi dokumentumban bejegyzett vásárlás dátumától számított 12 hónapra nyújtunk garanciát. A garancia a Lengyel Köztársaság Magyarország teljes területére vonatkozik. A reklamációt írásban kell benyújtani a garancia érvényességi idején belül. 2. A garancianyújtó kötelességeit az értékesítési pont vállalja. 3. Az alábbi garancia a hibás anyagok, a nem megfelelő összeszerelés, a gyártási hibák által okozott meghibásodásokra érvényes. 4. A garanciális időszakban megjelent meghibásodásokat a DEDRA-EXIM megszűnteti a felek által megállapított időpontban. 5. A reklamált terméket az értékesítési pontba kell eljuttatni. A reklamáció megvizsgálásának feltétele az alábbi dokumentumok bemutatása: - helyesen kitöltött Garancia Kártya, - vásárlást igazoló irat (vagy annak másolata) a Garancia Kártyán szereplő dátummal megegyező dátummal, 6. A garancia nem érvényes az alábbiakból származó meghibásodásokra: - a Használati Utasítás rendeltetésének és tanácsainak nem megfelelő használat, - amatőr barkácsolóknak szánt gép professzionális használata, - berendezés túlterhelése, mely meghibásodást okoz, - illetéktelen személyek által végzett szerelési munkák,

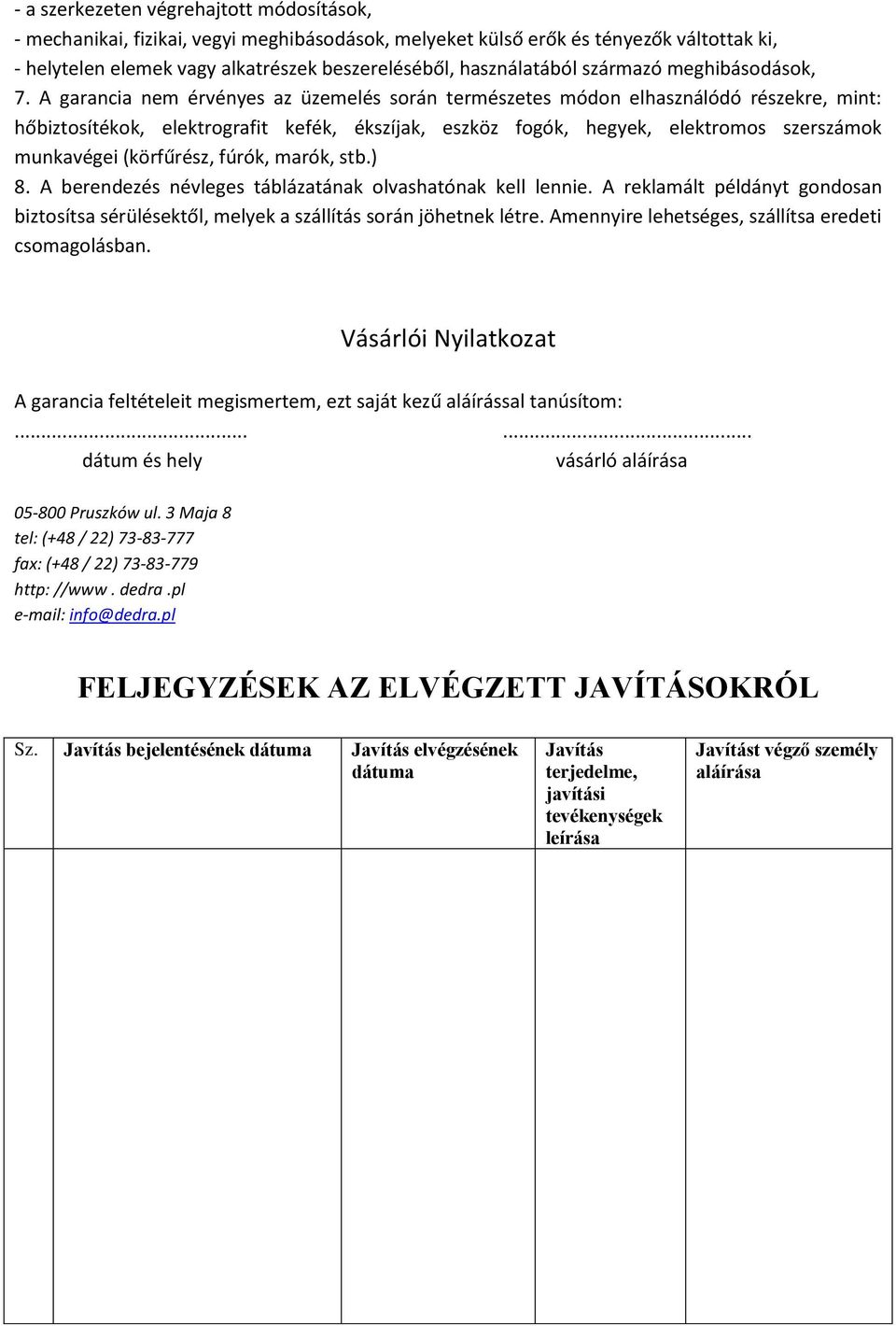

9 - a szerkezeten végrehajtott módosítások, - mechanikai, fizikai, vegyi meghibásodások, melyeket külső erők és tényezők váltottak ki, - helytelen elemek vagy alkatrészek beszereléséből, használatából származó meghibásodások, 7. A garancia nem érvényes az üzemelés során természetes módon elhasználódó részekre, mint: hőbiztosítékok, elektrografit kefék, ékszíjak, eszköz fogók, hegyek, elektromos szerszámok munkavégei (körfűrész, fúrók, marók, stb.) 8. A berendezés névleges táblázatának olvashatónak kell lennie. A reklamált példányt gondosan biztosítsa sérülésektől, melyek a szállítás során jöhetnek létre. Amennyire lehetséges, szállítsa eredeti csomagolásban. Vásárlói Nyilatkozat A garancia feltételeit megismertem, ezt saját kezű aláírással tanúsítom: dátum és hely vásárló aláírása Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: //www. dedra.pl info@dedra.pl FELJEGYZÉSEK AZ ELVÉGZETT JAVÍTÁSOKRÓL Sz. Javítás bejelentésének dátuma Javítás elvégzésének dátuma Javítás terjedelme, javítási tevékenységek leírása Javítást végző személy aláírása
