1 EuroSymphony Térképes diagram Az EuroSymphony Térképes diagram bővítmény olyan hiánypótló eszköz, amellyel statisztikai adatainkat térképeken jeleníthetjük meg könnyen és változatosan az OpenOffice.org Számolótáblába után immár a Lotus Symphony 3-as verziójában is. 4 fajta részletes adatbázisra épülő térképes diagramot készíthetünk vele: Európa, Magyarország régiói és települései, a világ, végül az Egyesült Államok. Az egyes adatbázisokhoz tartozó pontos földrajzi neveket, melyeket az EuroSymphony Térképes diagram automatikusan felismer, több különálló oldalon tüntettük fel. A kisebb területek beosztása az Európai Unió hivatalos statisztikai felosztását, a NUTS-rendszert követi. A pontos régióneveket a program súgójában olvashatjuk. Térképes diagram beszúrása Az adatok elrendezése Térképes diagram készítésekor az első lépés a megjelenítendő adatok elrendezése egy munkalapon. Példánkban az alábbi adatokkal dolgozunk: Az EuroSymphony Térképes diagram, amint azt a későbbiekben látni is fogjuk, a különféle módon elrendezett adatokat rugalmasan kezeli. A példában az alapértelmezett elrendezést használjuk, amely a legtöbb alkalmazáshoz megfelel. EuroSymphony Térképes diagram használatának kezdete Az EuroSymphony Térképes diagram feltelepítése után a Lotus Symphony Spreadsheet Létrehozás menüjébe bekerül az EuroSymphony Térképes diagram menüpont. Az EuroSymphony Térképes diagram ezzel a menüponttal indítható el. Indítás után az EuroSymphony Térképes diagram feltételezi, hogy a kiválasztott adatok alapján szeretnénk a térképet megjeleníteni. Amennyiben csak egyetlen cellát választottunk ki, az EuroSymphony Térképes diagram a cellát körülvevő cellákban szereplő adatokkal kibővíti a tartományt. 1

2 Ha korábban már készítettünk térképes diagramot (még akkor is, ha a program korábbi futásakor készítettük), az EuroSymphony Térképes diagram párbeszédablakában legutóbb használt választásaink jelennek meg, így az alapértelmezett beállításokat saját igényeinknek megfelelően alakíthatjuk. A párbeszédablak első oldala: Adja meg az adatforrást A párbeszédablak megnyitásakor az EuroSymphony Térképes diagram a kiválasztott cellák alapján megpróbálja kitalálni az adattartományt. Válasszuk Az adatok sorokban vannak opciót, ha a példánkhoz hasonlóan az adatok vízszintesen, a terület nevével egy sorban helyezkednek el. Válasszuk Az adatok oszlopokban vannak opciót, ha az adatok függőlegesen, a terület nevével egy oszlopban helyezkednek el. Jelöljük be a Címkék az első sorban / oszlopban opciót, ha az első sorban, vagy oszlopban nem az adatok, hanem az adatok címkéi szerepelnek. A mi példánkban ezt a jelölőnégyzetet be kell jelölni, ugyanis az első sorban a "Szín", "Torta 1", "Torta 2" és "Torta 3" címkék szerepelnek, melyeket jelmagyarázatként megjelenítünk. Az oldal alján látható legördülő mezőben kiválaszthatjuk, hogy melyik munkalapon jelenjen meg a térkép. Alapértelmezett érték a kiválasztott munkalap. 2

3 A párbeszédablak második oldala: A térkép beállításai Ezen az oldalon választhatjuk ki, hogy melyik térképadatbázist szeretnénk használni és mely területeket szeretnénk megjeleníteni. Az EuroSymphony Térképes diagram négy adatbázist tartalmaz jelenleg. Az első és legnagyobb egy részletes Európa térkép, amely tartalmazza az országok térképeit, minden NUTS 1, NUTS 2 és NUTS 3 régió térképét és 73 európai nagyváros térképét. A NUTS (Nomenclature of Territorial Units for Statistics) egy európai szabvány területek (mint kantonok, megyék, járások, stb.) megnevezésére. A szinteket kombinálhatjuk is, például megjeleníthetünk adatokat egy választott német tartomány (NUTS 1-es régió) körzetein (NUTS 3-as régiók). A második legnagyobb adatbázis Magyarországot tartalmazza, a legmagasabb, országos szinttől kezdve a régiókon (NUTS 2-es szint) és megyéken (NUTS 3-as szint) keresztül a településszintű adatokig (3168 településről tartalmaz térképet a program, 2005-ös adatok alapján). A harmadik adatbázis az Amerikai Egyesült Államok tagállamainak adatbázisa. Ennek segítségével az államokkal kapcsolatos statisztikai adatokat jeleníthetünk meg. 3

4 A negyedik adatbázis a világ országait tartalmazza. Itt ország szintű adatokat vizualizálhatunk. A megfelelő adatbázis kiválasztása után a Térkép részletessége adható meg. A részletesség csökkentésével esetleg túl egyszerűvé válhat térképünk, növelésével viszont a kirajzoláshoz túl sok memória szükséges, és nagyon lassúvá válik. Vegyük figyelembe, hogy a különböző adatbázisok különböző beállítást igényelnek. Európa például nagyon részletes (Írország egymaga vonalból áll), s a legtöbb esetben az 1-5%-os beállítás megfelelő, míg a kevésbé részletes magyar adatbázis (Magyarország egésze 1780 vonalból áll) esetében a 100% ajánlott. Ezután állítsuk be Az adatforrás területei legördülő mezőben, hogy milyen szintű megjelenítést szeretnénk. A mi példánkban az "Országok" szintet választottuk, mivel Ausztria, Magyarország és Szlovákia szerepel az adatainkban. Az Egyedi nevek forrása mezőben a régióknak egyedi neveket adhatunk. Ez akkor lehet hasznos, ha nem angol nyelvű térképet szeretnénk. Az itt megadott tartomány minden sorában egy-egy egyedi nevet definiálunk. A sor első cellájában az EuroSymphony Térképes diagram által felismerhető, hivatalos neveket kell megadni (az európai adatbázisban minden régió hivatalos neve angolul, és a régió nyelvén is szerepel). A cellától jobbra adhatjuk meg az egyedi neveket. Például ha a Magyarországra a "Magyar Köztársaság" névvel és az "MO" rövidítéssel is szeretnénk hivatkozni, a következő táblát kell létrehoznunk: Ha úgy kényelmesebb, az egyedi neveket külön sorban is megadhatjuk: Ezután Az alapterület mezőben kiválaszthatjuk, hogy az adatokat mely területen szeretnénk megjeleníteni. Vagy válasszunk egy szintet (például "országok"), a szinten belül egy területet, vagy rábízhatjuk az EuroSymphony Térképes diagramra az optimális terület kiválasztását. Az első esetben a választott terület fehér (esetleg a választott színezéstől függően más) színben jelenik meg és a hátteret biztosítja az adattartomány területeinek. Az optimális terület választása esetén nincs ilyen háttér. Ha a szomszédos területeket is jelölni szeretnénk, engedélyeznünk kell a határvonalak kirajzolását. 4

5 A Határok ezen a szinten választómezőben megadhatjuk, hogy melyik szintig akarjuk megjeleníteni a határokat. Ennek a szintnek és a felette lévő szinteknek a határait különböző vastagságú vonalakkal fogja a program kirajzolni. Például az európai adatbázis esetében ha a NUTS 2 szintet választjuk itt, akkor az országhatárok vastagon fognak megjelenni, a NUTS 1 régiók határai kicsit vékonyabban, és legvékonyabban a NUTS 2 régiók határai. A NUTS 3 régiók határai ennél a választásnál nem fognak megjelenni. Az adatbázisok extra tartalommal is rendelkezhetnek. Ezek a térképen megjeleníthető színes területek. A magyarországi adatbázis esetében például a Balaton ilyen extra. Ezek ki- és bekapcsolhatók, ha a nevükre kattintunk a Ctrl billentyűt nyomva tartva. (Amennyiben a kiválasztott adatbázis nem tartalmaz extrákat, ez a választóterület nem jelenik meg.) A párbeszédablak harmadik oldala: A diagram beállításai Ezen az oldalon állíthatjuk be a diagram külsejét. Az első jelölőnégyzettel engedélyezhetjük, vagy letilthatjuk a Feliratok megjelenését. Ha engedélyezzük, a térképen megjelennek a területek nevei úgy, ahogyan az adattartományban szerepelnek. Ha egyedi neveket használtunk, az egyedi nevek jelennek meg. 5

6 A Jelmagyarázat jelölőnégyzettel a jelmagyarázatot engedélyezhetjük, vagy tilthatjuk le. Engedélyezésével a diagram jobb fölső sarkában megjelenik egy színskála és az aldiagram színeihez tartozó címkék. Ha az első oldalon bejelöltük a Címkék az első sorban / oszlopban jelölőnégyzetet, a jelmagyarázat a címkéket az adattartomány megfelelő részéből olvassa be. A Színezés legördülő mezőben választhatunk a Szürkeárnyalatos, Kék-piros, Szivárvány és Hőtérkép közül. Ezen kívül választhatjuk a "Nincs színezés, minden adat aldiagramokhoz van" opciót. Ebben az esetben a területek nem lesznek színezve, és minden adat aldiagramokban jelenik meg. Az EuroSymphony Térképes diagram nem csak egy adatot tud ábrázolni a területek kiszínezésével. Több adat ábrázolására aldiagramokat tud a területeken elhelyezni. Háromféle aldiagram típust választhatunk, lehet torta, oszlop, vagy tematikus aldiagram. A torta és oszlopdiagramok a színezést meghatározó cella utáni cellák adatait torta vagy oszlopok formájában jelenítik meg. Használatuk könnyen elsajátítható lehet azok számára, akik ismerik ezeket az elterjedt diagramtípusokat. Az aldiagramoknak akkor van igazán értelme, ha egynél több adatot ábrázolnak, de a tortadiagram egészének mérete a szeletei összegétől is függ. A tortadiagram a negatív számoknak az abszolútértékét veszi, míg oszlopdiagram esetében természetesen megjeleníthetők ezek is. A Tematikus diagramok egy szabadon választott képet helyeznek el a területek felett és ezt méretezik az adattartományban talált értéknek megfelelően, így ez a diagramtípus területenként egy adat ábrázolására való. Kiválaszthatunk egy, a Lotus Symphonyban megnyitható képet (lehet ODG, SVG, JPEG és sok más típus is). Megadhatjuk, hogy vízszintesen, függőlegesen, vagy mindkét irányban át kívánjuk-e méretezni az adatoknak megfelelően. Tipp: Tematikus ábránál a kép a maximális adat esetében az eredeti arányokkal jelenik meg a területen. Például ha szeretnénk egy diagramot arról, hogy az adott országok legmagasabb emberei mekkorák, ki kell választanunk a legmagasabbat, az ő arányait követve megrajzolni egy embert, majd ezt az ábrát használni a diagramon. Ha nem tudjuk előre, mekkora a legmagasabb, válasszunk egy "biztosan legmagasabb" értéket (mondjuk 4 méter), rajzoljuk meg az értéknek megfelelő figurát, az adatok közé pedig vegyünk fel egy kitalált országot (legyen Maximália). A Maximáliához tartozó érték legyen a biztonságos maximumunk. Maximália nem jelenik meg a térképünkön, mivel ilyen ország nincs, de a többi országon megjelenő figura megfelelően lesz átméretezve. 6

7 Az aldiagram mérete beállítható az Aldiagram mérete skálával. Kevés terület megjelenítésekor, ha elég nagy méretűek, érdemes magasabb értéket választani, míg az alacsonyabb érték a kisebb területek megjelenítésekor lehet hasznos. Kattintsunk a Létrehozás gombra! Ha mindent beállítottunk, kattintsunk a Létrehozás gombra. Ha meg szeretnénk változtatni egy értéket, a Vissza gombra kattintva visszaléphetünk a második, vagy az első oldalra. Példánkban nem engedélyeztük a feliratokat, engedélyeztük a jelmagyarázatokat, nem adtunk meg címet és a Szivárvány színezést alkalmaztuk. 7

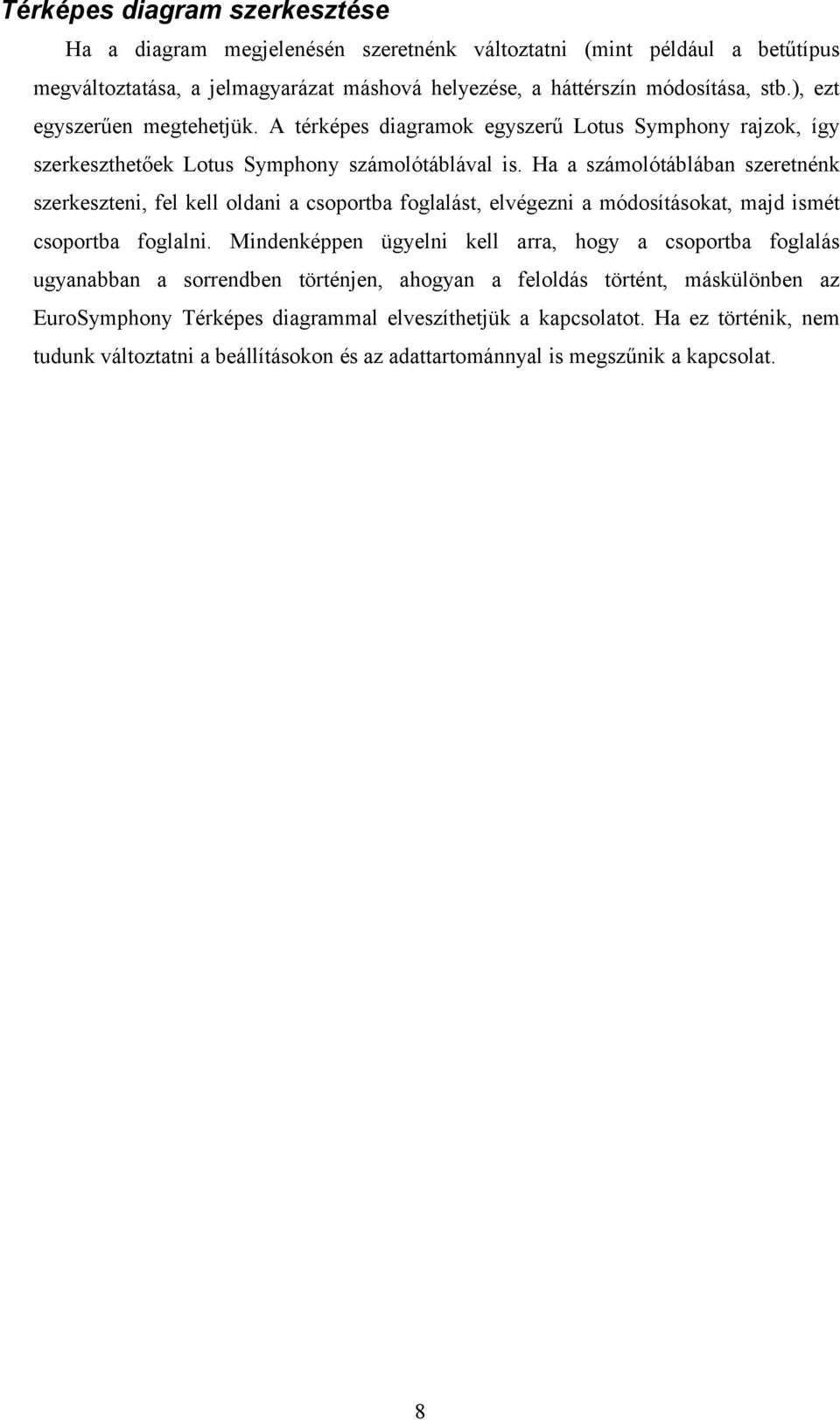

8 Térképes diagram szerkesztése Ha a diagram megjelenésén szeretnénk változtatni (mint például a betűtípus megváltoztatása, a jelmagyarázat máshová helyezése, a háttérszín módosítása, stb.), ezt egyszerűen megtehetjük. A térképes diagramok egyszerű Lotus Symphony rajzok, így szerkeszthetőek Lotus Symphony számolótáblával is. Ha a számolótáblában szeretnénk szerkeszteni, fel kell oldani a csoportba foglalást, elvégezni a módosításokat, majd ismét csoportba foglalni. Mindenképpen ügyelni kell arra, hogy a csoportba foglalás ugyanabban a sorrendben történjen, ahogyan a feloldás történt, máskülönben az EuroSymphony Térképes diagrammal elveszíthetjük a kapcsolatot. Ha ez történik, nem tudunk változtatni a beállításokon és az adattartománnyal is megszűnik a kapcsolat. 8
