Kapuvezérlés BECK-O-TRONIC 4
|
|
- Barnabás Kis
- 9 évvel ezelőtt
- Látták:
Átírás

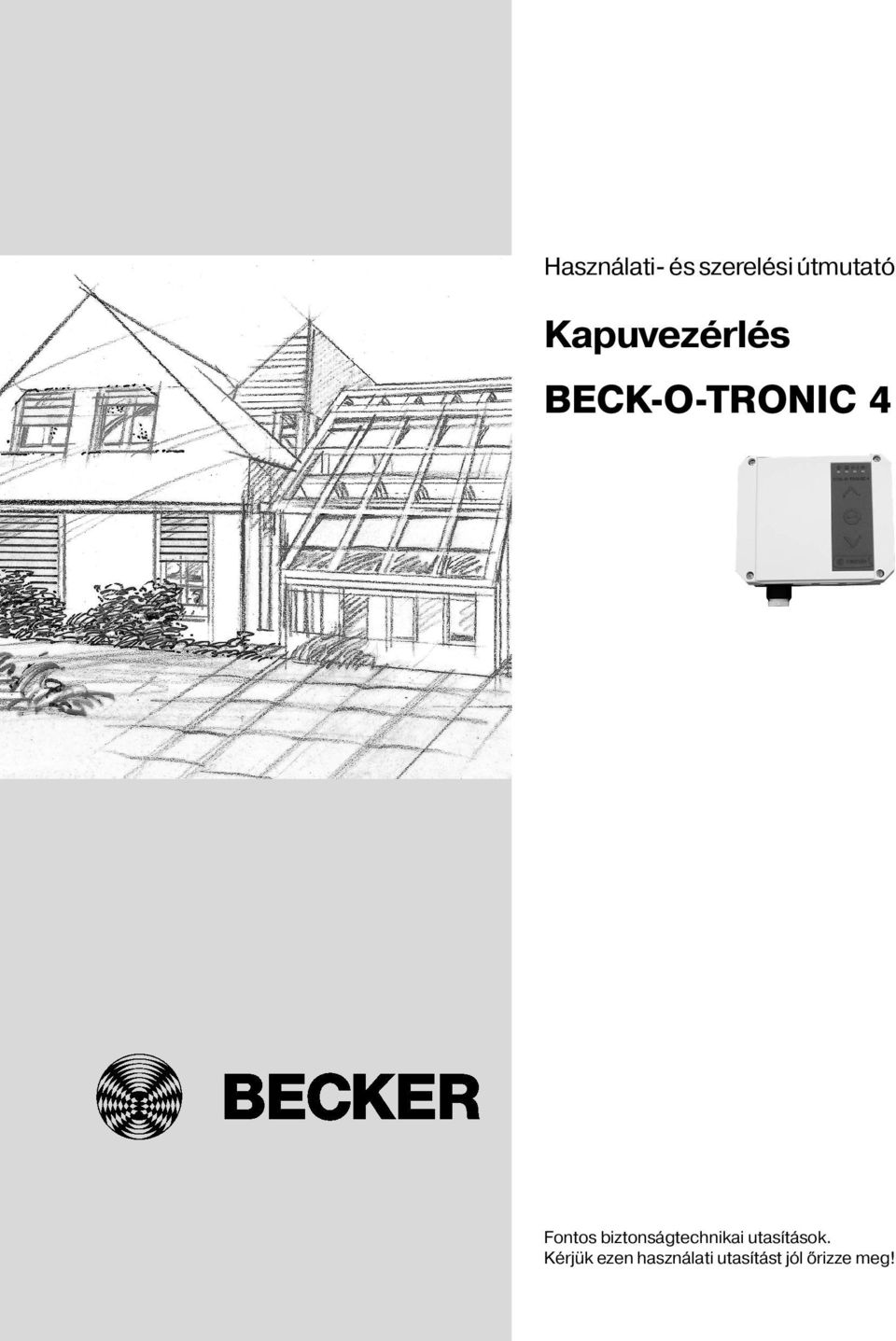

1 Használati és szerelési útmutató Kapuvezérlés BECKOTRONIC 4 Fontos biztonságtechnikai utasítások. Kérjük ezen használati utasítást jól őrizze meg!
2 Használati és szerelési útmutató BECKOTRONIC 4 Tartalomjegyzék Bevezetés... 3 Jelmagyarázat... 3 Használati útmutatás Készülékek... 4 Hálózati csatlakozó... 4 Állapotjelző... 4 Rövidítések... 5 Távirányító... 6 Tartozékok... 8 Szerelési útmutatás Vezérlődoboz szerelése... 9 Csatlakozás... 9 Konfigurációk Működési mód Alázáródásgátló Kerti fény és vészjelzést adó fény Automatikus visszazáródás Biztonsági záróérzékelő Technikai adatok Bekötési példák Szervízcímek Garanciális adatok A BECKER cég az általános üzleti feltételekben foglaltaknak megfelelően a gyártás időpontjától számítva 12 hónapos garanciát vállal minden vezérlésre. A BECKER GmbH a termékekkel kapcsolatos felelősségviselés alól fel van mentve abban az esetben, ha előzetes hozzájárulás nélkül a berendezéseken változásokat hajtottak végre ill. szakszerűtlenül történt az üzembe helyezés vagy a megadott szerelési utasításokat nem tartották be. A termékek műszaki tartalmát a mindenkori technikai haladást figyelembe véve változtatjuk, ezért kérjük, a termékekre vonatkozó aktuális ismertető anyagokat kísérje figyelemmel. 2

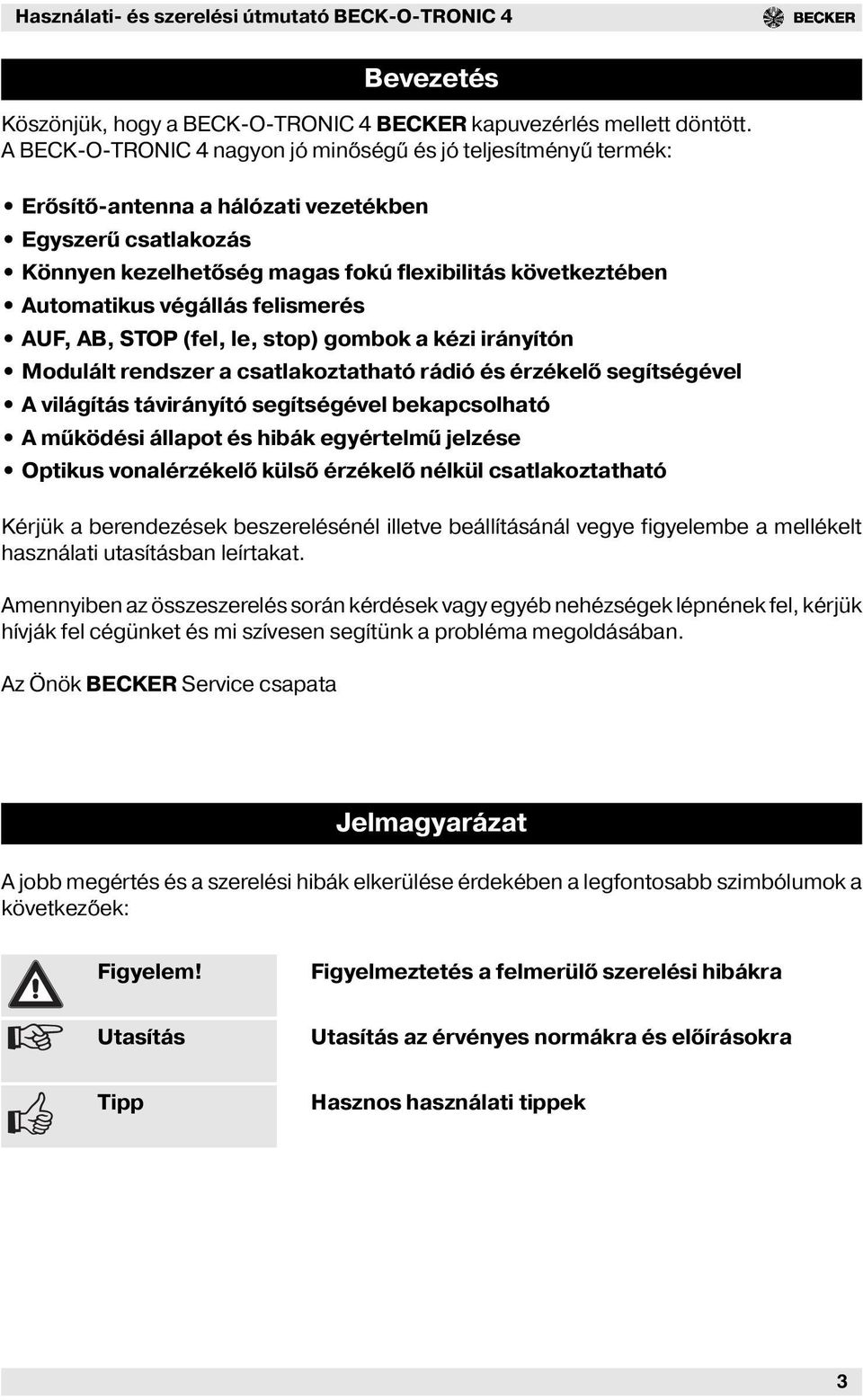

3 Használati és szerelési útmutató BECKOTRONIC 4 Bevezetés Köszönjük, hogy a BECKOTRONIC 4 BECKER kapuvezérlés mellett döntött. A BECKOTRONIC 4 nagyon jó minőségű és jó teljesítményű termék: Erősítőantenna a hálózati vezetékben Egyszerű csatlakozás Könnyen kezelhetőség magas fokú flexibilitás következtében Automatikus végállás felismerés AUF, AB, STOP (fel, le, stop) gombok a kézi irányítón Modulált rendszer a csatlakoztatható rádió és érzékelő segítségével A ás távirányító segítségével bekapcsolható A működési állapot és hibák egyértelmű jelzése Optikus vonalérzékelő külső érzékelő nélkül csatlakoztatható Kérjük a berendezések beszerelésénél illetve beállításánál vegye figyelembe a mellékelt használati utasításban leírtakat. Amennyiben az összeszerelés során kérdések vagy egyéb nehézségek lépnének fel, kérjük hívják fel cégünket és mi szívesen segítünk a probléma megoldásában. Az Önök BECKER Service csapata Jelmagyarázat A jobb megértés és a szerelési hibák elkerülése érdekében a legfontosabb szimbólumok a következőek: Figyelem! Figyelmeztetés a felmerülő szerelési hibákra Utasítás Utasítás az érvényes normákra és előírásokra Tipp Hasznos használati tippek 3

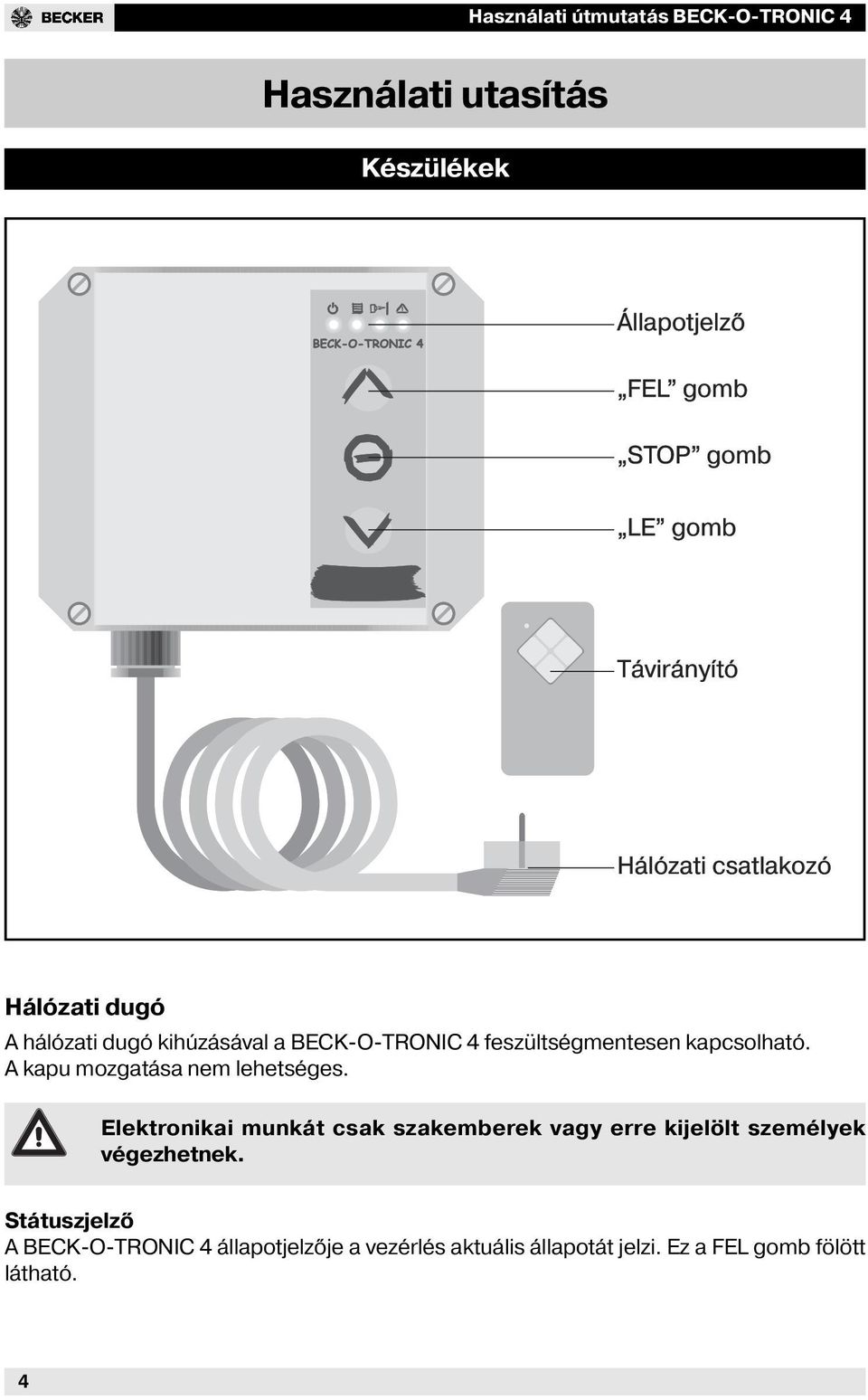

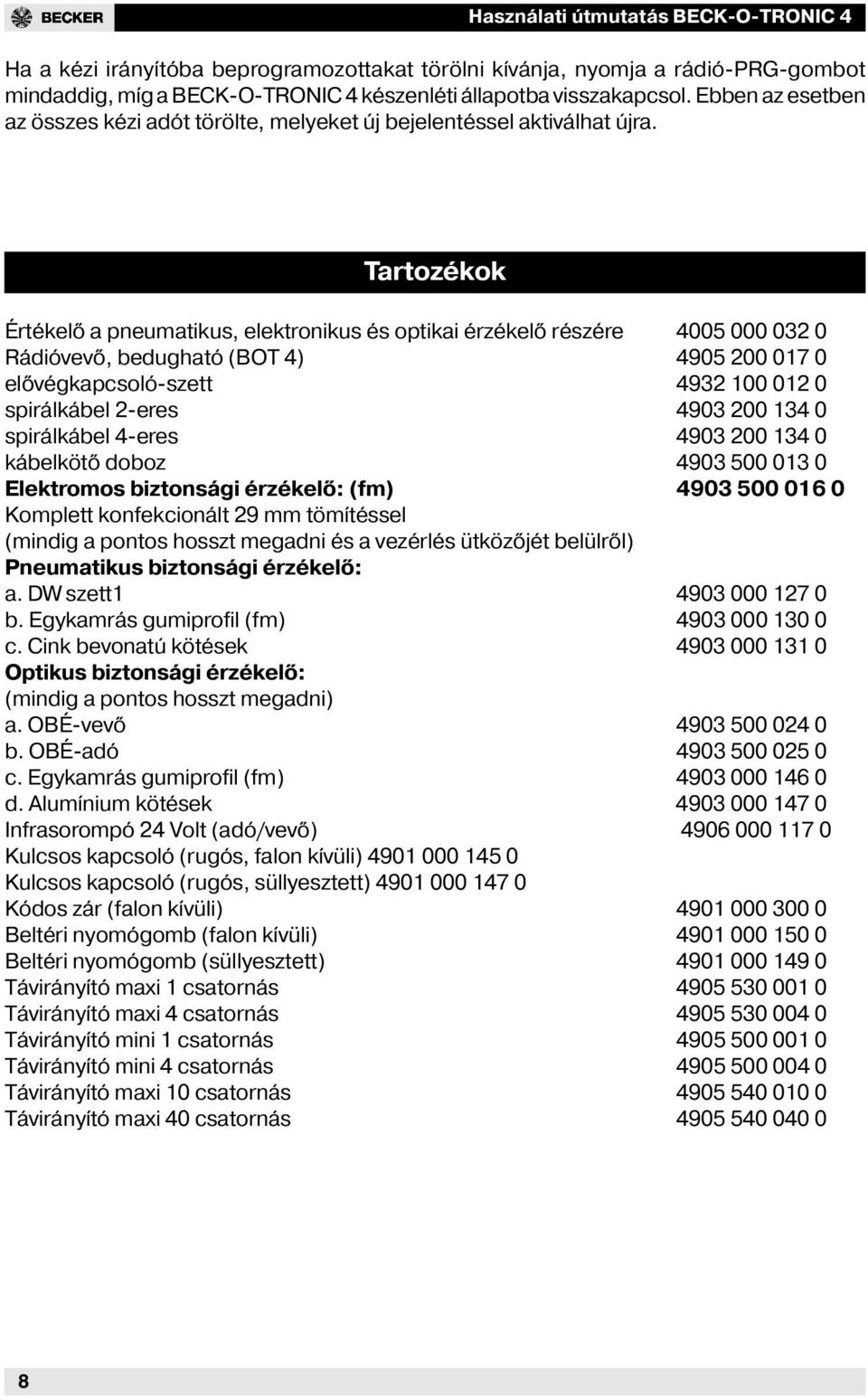

4 Használati útmutatás BECKOTRONIC 4 Használati utasítás Készülékek Állapotjelző FEL gomb STOP gomb LE gomb Távirányító Hálózati csatlakozó Hálózati dugó A hálózati dugó kihúzásával a BECKOTRONIC 4 feszültségmentesen kapcsolható. A kapu mozgatása nem lehetséges. Elektronikai munkát csak szakemberek vagy erre kijelölt személyek végezhetnek. Státuszjelző A BECKOTRONIC 4 állapotjelzője a vezérlés aktuális állapotát jelzi. Ez a FEL gomb fölött látható. 4
5 Használati útmutatás BECKOTRONIC 4 A következő állapotok lehetségesek: üzem AVÉ IS Zavar Rádiókód törlése Gyorsan Gyorsan Gyorsan Gyorsan Rádió betanítása 4csatornás üzemmód Rádió betanítása 1csatornás üzemmód Hiba alsóvonalérzékelő kör Hiba negatív tesztelés (elővégkapcsoló magasan) Hiba Menetidő túllépve Automatikus visszazárás leállt Alsóvonal érzékelő, infrasorompóompó működik Automatikus visszazárás leállt Alsóvonal érzékelő működik Automatikus visszazárás leállt infrasorompó ompó működik Automatikus érzékelő leállt Nincs hiba, alsóvonalérzékelő működik Nincs hiba, infrasorompó ompó működik Nincs hiba, működésre kész Rövidítések AVÉ : Alsó vonalérzékelő: akadály felismerés a kapu becsukódása alatt. IS : Infrasorompó: kapu felügyelete és az automatikus visszacsukódás vezérlése. AVZ: Automatikus visszazárás: a kapu a beállított visszazáródási időnek megfelelően automatikusan becsukódik. 5

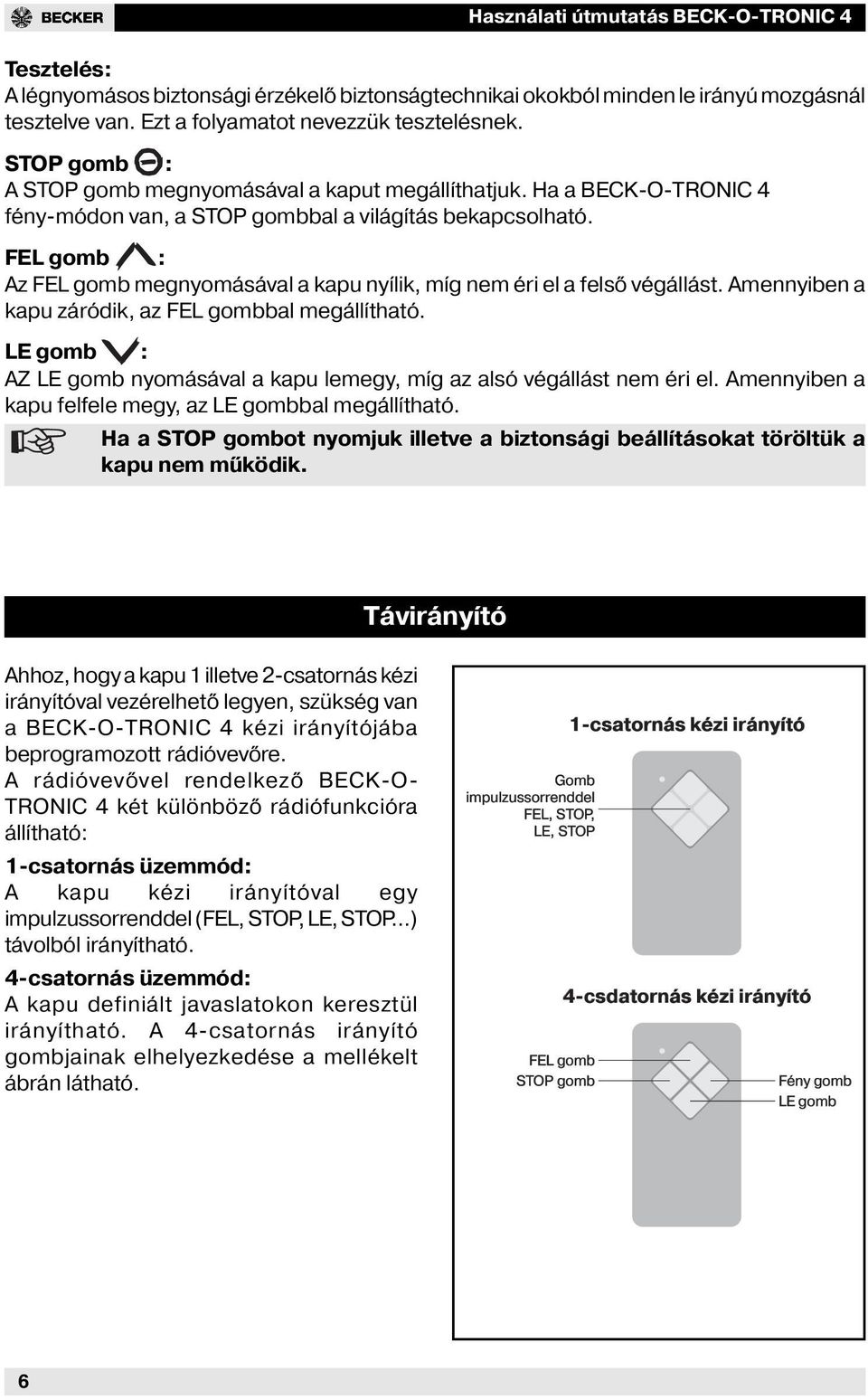

6 Használati útmutatás BECKOTRONIC 4 Tesztelés: A légnyomásos biztonsági érzékelő biztonságtechnikai okokból minden le irányú mozgásnál tesztelve van. Ezt a folyamatot nevezzük tesztelésnek. STOP gomb : A STOP gomb megnyomásával a kaput megállíthatjuk. Ha a BECKOTRONIC 4 fénymódon van, a STOP gombbal a ás bekapcsolható. FEL gomb : Az FEL gomb megnyomásával a kapu nyílik, míg nem éri el a felső végállást. Amennyiben a kapu záródik, az FEL gombbal megállítható. LE gomb : AZ LE gomb nyomásával a kapu lemegy, míg az alsó végállást nem éri el. Amennyiben a kapu felfele megy, az LE gombbal megállítható. Ha a STOP gombot nyomjuk illetve a biztonsági beállításokat töröltük a kapu nem működik. Távirányító Ahhoz, hogy a kapu 1 illetve 2csatornás kézi irányítóval vezérelhető legyen, szükség van a BECKOTRONIC 4 kézi irányítójába beprogramozott rádióvevőre. A rádióvevővel rendelkező BECKO TRONIC 4 két különböző rádiófunkcióra állítható: 1csatornás üzemmód: A kapu kézi irányítóval egy impulzussorrenddel (FEL, STOP, LE, STOP...) távolból irányítható. 4csatornás üzemmód: A kapu definiált javaslatokon keresztül irányítható. A 4csatornás irányító gombjainak elhelyezkedése a mellékelt ábrán látható. Gomb impulzussorrenddel FEL, STOP, LE, STOP FEL gomb STOP gomb 1csatornás kézi irányító 4csdatornás kézi irányító Fény gomb LE gomb 6

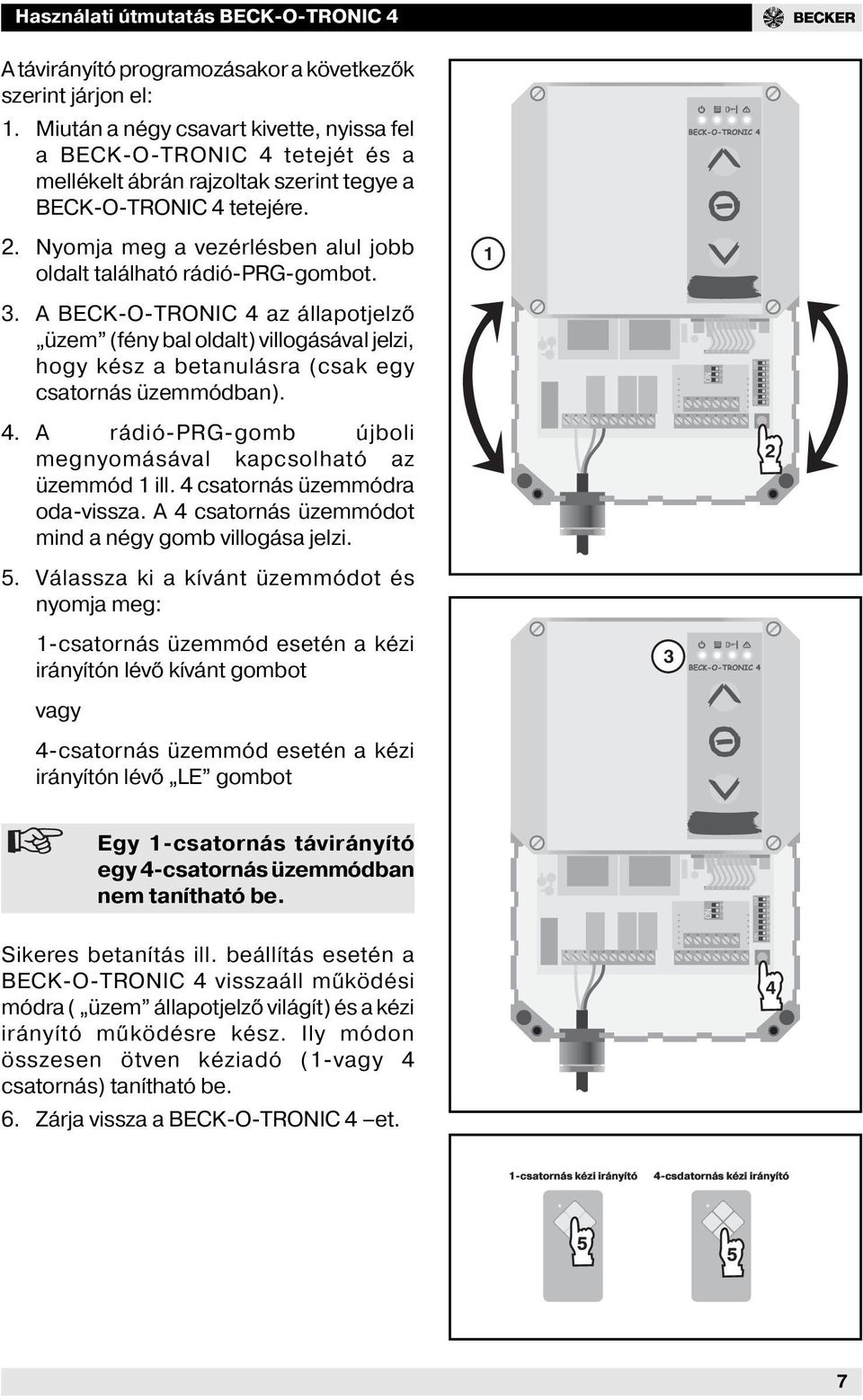

7 Használati útmutatás BECKOTRONIC 4 A távirányító programozásakor a következők szerint járjon el: 1. Miután a négy csavart kivette, nyissa fel a BECKOTRONIC 4 tetejét és a mellékelt ábrán rajzoltak szerint tegye a BECKOTRONIC 4 tetejére. 2. Nyomja meg a vezérlésben alul jobb oldalt található rádióprggombot A BECKOTRONIC 4 az állapotjelző üzem (fény bal oldalt) ásával jelzi, hogy kész a betanulásra (csak egy csatornás üzemmódban) A rádióprggomb újboli megnyomásával kapcsolható az üzemmód 1 ill. 4 csatornás üzemmódra odavissza. A 4 csatornás üzemmódot mind a négy gomb ása jelzi Válassza ki a kívánt üzemmódot és nyomja meg: 1csatornás üzemmód esetén a kézi irányítón lévő kívánt gombot 3 vagy 4csatornás üzemmód esetén a kézi irányítón lévő LE gombot Egy 1csatornás távirányító egy 4csatornás üzemmódban nem tanítható be. Sikeres betanítás ill. beállítás esetén a BECKOTRONIC 4 visszaáll működési módra ( üzem állapotjelző ) és a kézi irányító működésre kész. Ily módon összesen ötven kéziadó (1vagy 4 csatornás) tanítható be. 6. Zárja vissza a BECKOTRONIC 4 et csatornás kézi irányító 4csdatornás kézi irányító 5 5 7
8 Használati útmutatás BECKOTRONIC 4 Ha a kézi irányítóba beprogramozottakat törölni kívánja, nyomja a rádióprggombot mindaddig, míg a BECKOTRONIC 4 készenléti állapotba visszakapcsol. Ebben az esetben az összes kézi adót törölte, melyeket új bejelentéssel aktiválhat újra. Tartozékok Értékelő a pneumatikus, elektronikus és optikai érzékelő részére Rádióvevő, bedugható (BOT 4) elővégkapcsolószett spirálkábel 2eres spirálkábel 4eres kábelkötő doboz Elektromos biztonsági érzékelő: (fm) Komplett konfekcionált 29 mm tömítéssel (mindig a pontos hosszt megadni és a vezérlés ütközőjét belülről) Pneumatikus biztonsági érzékelő: a. DW szett b. Egykamrás gumiprofil (fm) c. Cink bevonatú kötések Optikus biztonsági érzékelő: (mindig a pontos hosszt megadni) a. OBÉvevő b. OBÉadó c. Egykamrás gumiprofil (fm) d. Alumínium kötések Infrasorompó 24 Volt (adó/vevő) Kulcsos kapcsoló (rugós, falon kívüli) Kulcsos kapcsoló (rugós, süllyesztett) Kódos zár (falon kívüli) Beltéri nyomógomb (falon kívüli) Beltéri nyomógomb (süllyesztett) Távirányító maxi 1 csatornás Távirányító maxi 4 csatornás Távirányító mini 1 csatornás Távirányító mini 4 csatornás Távirányító maxi 10 csatornás Távirányító maxi 40 csatornás

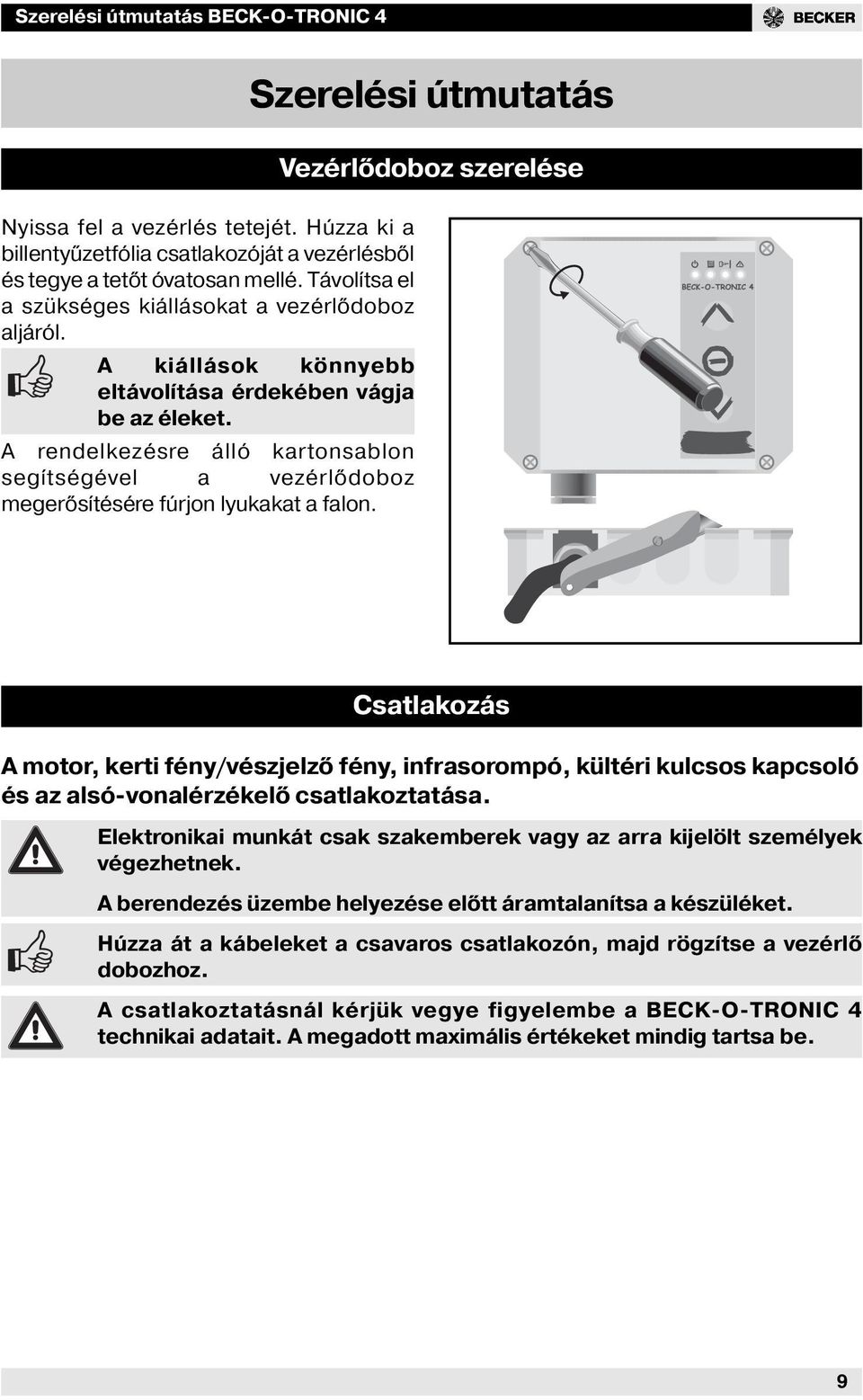

9 Szerelési útmutatás BECKOTRONIC 4 Nyissa fel a vezérlés tetejét. Húzza ki a billentyűzetfólia csatlakozóját a vezérlésből és tegye a tetőt óvatosan mellé. Távolítsa el a szükséges kiállásokat a vezérlődoboz aljáról. A kiállások könnyebb eltávolítása érdekében vágja be az éleket. A rendelkezésre álló kartonsablon segítségével a vezérlődoboz megerősítésére fúrjon lyukakat a falon. Szerelési útmutatás Vezérlődoboz szerelése Csatlakozás A motor, kerti fény/vészjelző fény, infrasorompó, kültéri kulcsos kapcsoló és az alsóvonalérzékelő csatlakoztatása. Elektronikai munkát csak szakemberek vagy az arra kijelölt személyek végezhetnek. A berendezés üzembe helyezése előtt áramtalanítsa a készüléket. Húzza át a kábeleket a csavaros csatlakozón, majd rögzítse a vezérlő dobozhoz. A csatlakoztatásnál kérjük vegye figyelembe a BECKOTRONIC 4 technikai adatait. A megadott maximális értékeket mindig tartsa be. 9

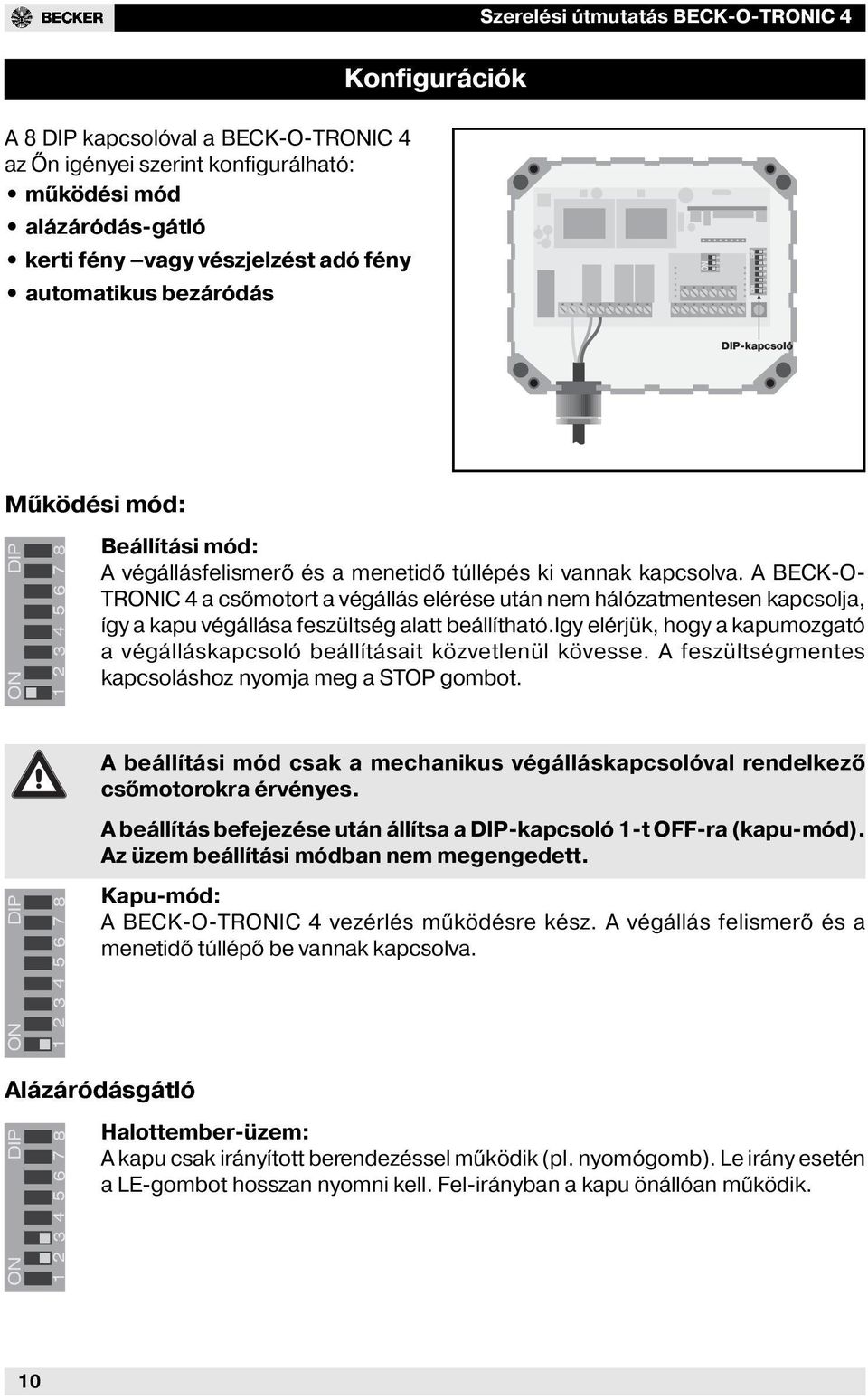

10 Szerelési útmutatás BECKOTRONIC 4 Konfigurációk A 8 DIP kapcsolóval a BECKOTRONIC 4 az Őn igényei szerint konfigurálható: működési mód alázáródásgátló kerti fény vagy vészjelzést adó fény automatikus bezáródás DIPkapcsoló Működési mód: Beállítási mód: A végállásfelismerő és a menetidő túllépés ki vannak kapcsolva. A BECKO TRONIC 4 a csőmotort a végállás elérése után nem hálózatmentesen kapcsolja, így a kapu végállása feszültség alatt beállítható.igy elérjük, hogy a kapumozgató a végálláskapcsoló beállításait közvetlenül kövesse. A feszültségmentes kapcsoláshoz nyomja meg a STOP gombot. A beállítási mód csak a mechanikus végálláskapcsolóval rendelkező csőmotorokra érvényes. A beállítás befejezése után állítsa a DIPkapcsoló 1t OFFra (kapumód). Az üzem beállítási módban nem megengedett. Kapumód: A BECKOTRONIC 4 vezérlés működésre kész. A végállás felismerő és a menetidő túllépő be vannak kapcsolva. Alázáródásgátló Halottemberüzem: A kapu csak irányított berendezéssel működik (pl. nyomógomb). Le irány esetén a LEgombot hosszan nyomni kell. Felirányban a kapu önállóan működik. 10
11 Szerelési útmutatás BECKOTRONIC 4 Alázáródásgátlómód Stop: Mialatt a kapu záródik, az infrasorompó és a biztonsági érzékelő működésben van. Amint a biztonsági érzékelő működik vagy az infrasorompó leáll, a kapu megáll. FELirányban nem működik. Alázáródásgátlómód szabadmenet: Mialatt a kapu záródik, az infrasorompó és a biztonsági érzékelő működésben van. Amint a biztonsági érzékelő működik vagy az infrasorompó leáll, a kapu megáll vagy szabadon fut. FELirányban nem működik. Alázáródásgátlómód visszazáródás: Mialatt a kapu záródik, az infrasorompó és a biztonsági érzékelő működésben van. Amint a biztonsági érzékelő működik vagy az infrasorompó leáll, a kapu megáll vagy elindul a felső végállásba. FELirányban nem működik. Kérjük vegye figyelembe, hogy a fő és mellék alázáródásgátlók megfelelően biztosítva legyenek és a fennmaradó alázáródáserő határát nem lépjék át. Kerti fény vagy vészjelző fény Kerti fénymód: A kapu mozgatásánál a ás 2 percre mindig bekapcsol. A ás a stopvagy fénygombbal szintén bekapcsolható (4 csatornás távirányítóval is). Lépcsőház automatika: A kapu mozgatásánál a ás 2 percre mindig bekapcsol. A ás a stopvagy fénygombbal szintén bekapcsolható (4 csatornás távirányítóval is). Általános előrejelzés: Minden kapumozgatás előtt 3 mpel figyelmeztetést kapunk. A figyelmeztető fény csak a végállás elérése után kapcsol ki újra. 11

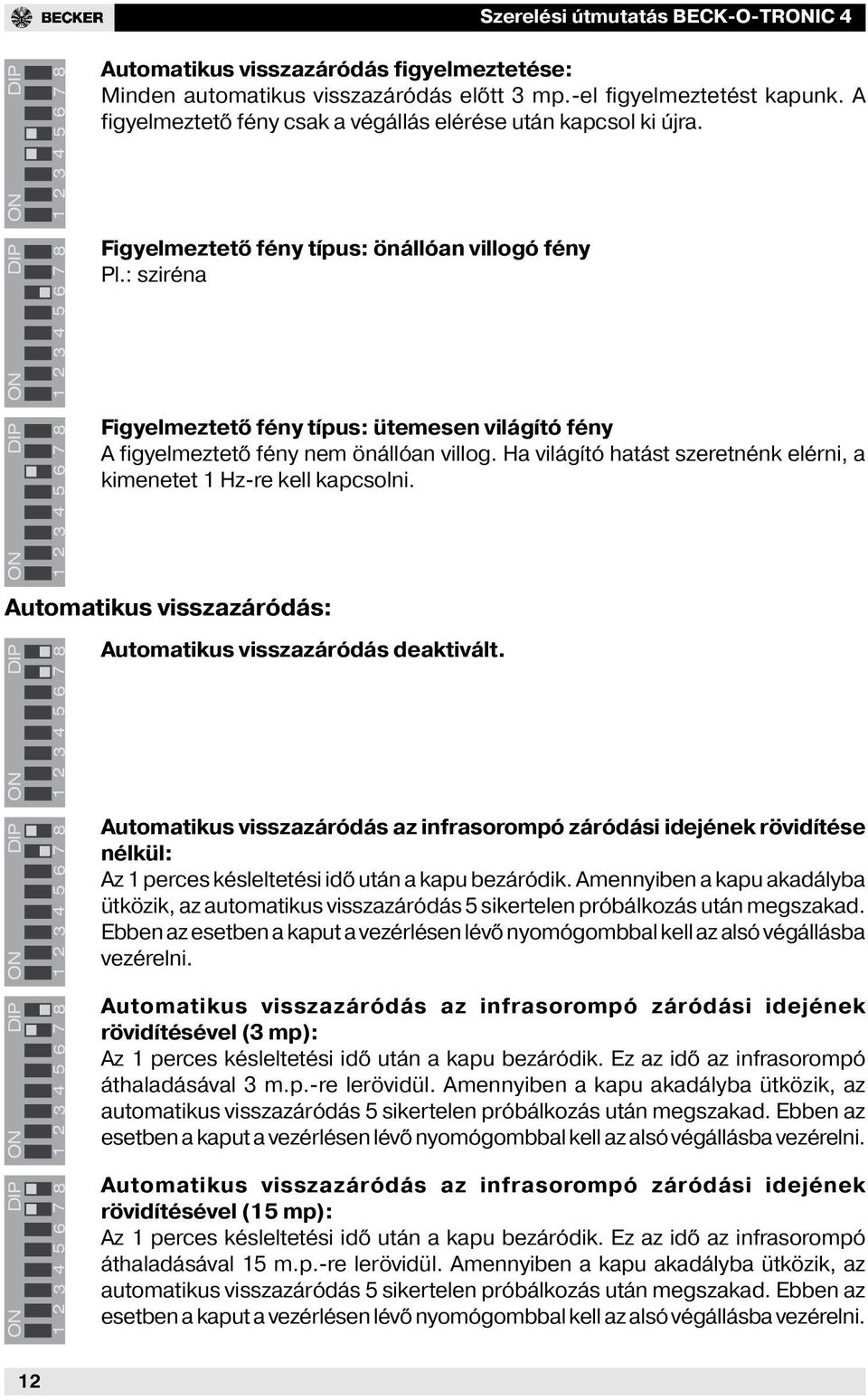

12 Szerelési útmutatás BECKOTRONIC 4 Automatikus visszazáródás figyelmeztetése: Minden automatikus visszazáródás előtt 3 mp.el figyelmeztetést kapunk. A figyelmeztető fény csak a végállás elérése után kapcsol ki újra. Figyelmeztető fény típus: önállóan ó fény Pl.: sziréna Figyelmeztető fény típus: ütemesen ó fény A figyelmeztető fény nem önállóan. Ha ó hatást szeretnénk elérni, a kimenetet 1 Hzre kell kapcsolni. Automatikus visszazáródás: Automatikus visszazáródás deaktivált. Automatikus visszazáródás az infrasorompó záródási idejének rövidítése nélkül: Az 1 perces késleltetési idő után a kapu bezáródik. Amennyiben a kapu akadályba ütközik, az automatikus visszazáródás 5 sikertelen próbálkozás után megszakad. Ebben az esetben a kaput a vezérlésen lévő nyomógombbal kell az alsó végállásba vezérelni. Automatikus visszazáródás az infrasorompó záródási idejének rövidítésével (3 mp): Az 1 perces késleltetési idő után a kapu bezáródik. Ez az idő az infrasorompó áthaladásával 3 m.p.re lerövidül. Amennyiben a kapu akadályba ütközik, az automatikus visszazáródás 5 sikertelen próbálkozás után megszakad. Ebben az esetben a kaput a vezérlésen lévő nyomógombbal kell az alsó végállásba vezérelni. Automatikus visszazáródás az infrasorompó záródási idejének rövidítésével (15 mp): Az 1 perces késleltetési idő után a kapu bezáródik. Ez az idő az infrasorompó áthaladásával 15 m.p.re lerövidül. Amennyiben a kapu akadályba ütközik, az automatikus visszazáródás 5 sikertelen próbálkozás után megszakad. Ebben az esetben a kaput a vezérlésen lévő nyomógombbal kell az alsó végállásba vezérelni. 12

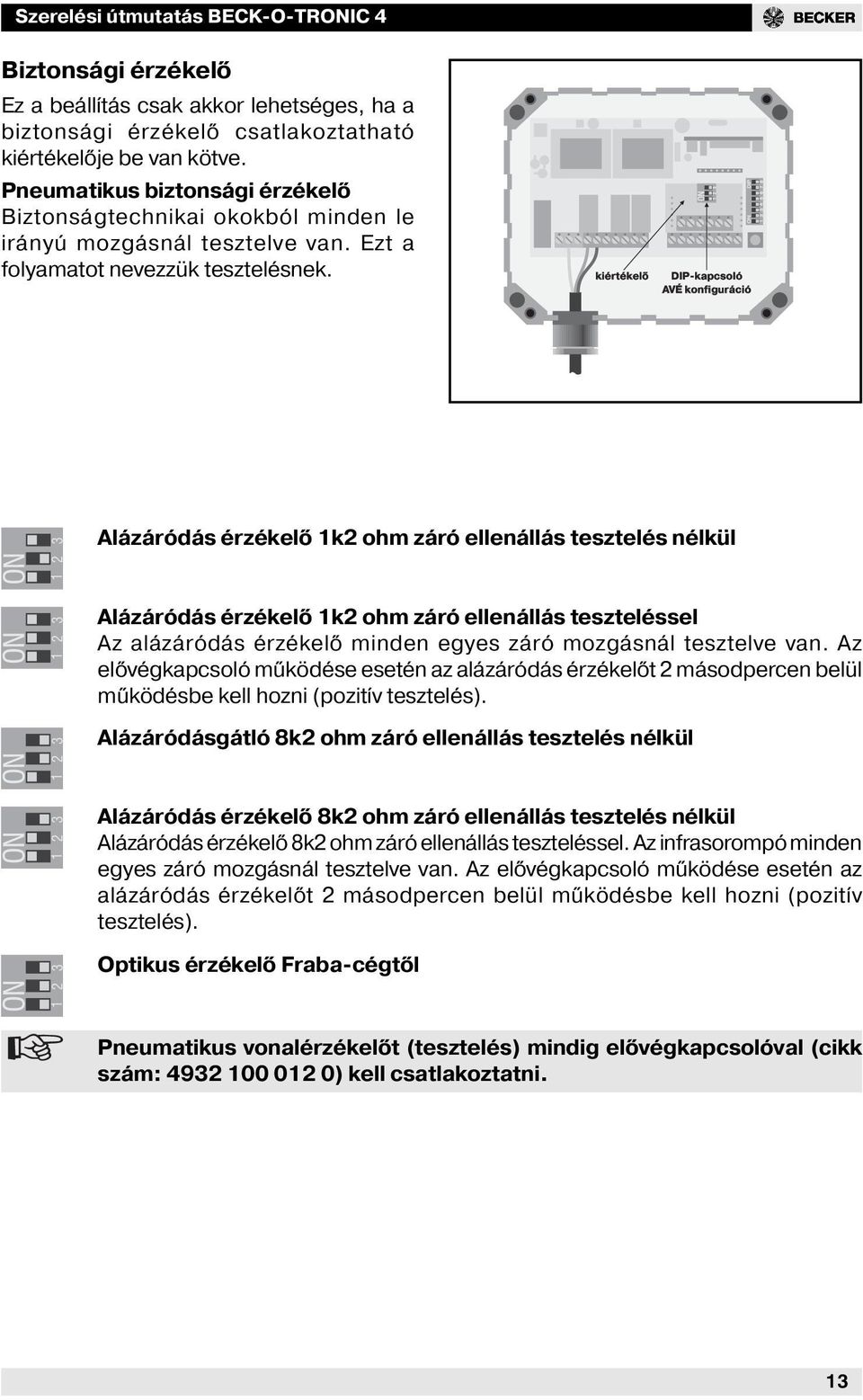

13 Szerelési útmutatás BECKOTRONIC 4 Biztonsági érzékelő Ez a beállítás csak akkor lehetséges, ha a biztonsági érzékelő csatlakoztatható kiértékelője be van kötve. Pneumatikus biztonsági érzékelő Biztonságtechnikai okokból minden le irányú mozgásnál tesztelve van. Ezt a folyamatot nevezzük tesztelésnek. kiértékelő DIPkapcsoló AVÉ konfiguráció Alázáródás érzékelő 1k2 ohm záró ellenállás tesztelés nélkül Alázáródás érzékelő 1k2 ohm záró ellenállás teszteléssel Az alázáródás érzékelő minden egyes záró mozgásnál tesztelve van. Az elővégkapcsoló működése esetén az alázáródás érzékelőt 2 másodpercen belül működésbe kell hozni (pozitív tesztelés). Alázáródásgátló 8k2 ohm záró ellenállás tesztelés nélkül Alázáródás érzékelő 8k2 ohm záró ellenállás tesztelés nélkül Alázáródás érzékelő 8k2 ohm záró ellenállás teszteléssel. Az infrasorompó minden egyes záró mozgásnál tesztelve van. Az elővégkapcsoló működése esetén az alázáródás érzékelőt 2 másodpercen belül működésbe kell hozni (pozitív tesztelés). Optikus érzékelő Frabacégtől Pneumatikus vonalérzékelőt (tesztelés) mindig elővégkapcsolóval (cikk szám: ) kell csatlakoztatni. 13

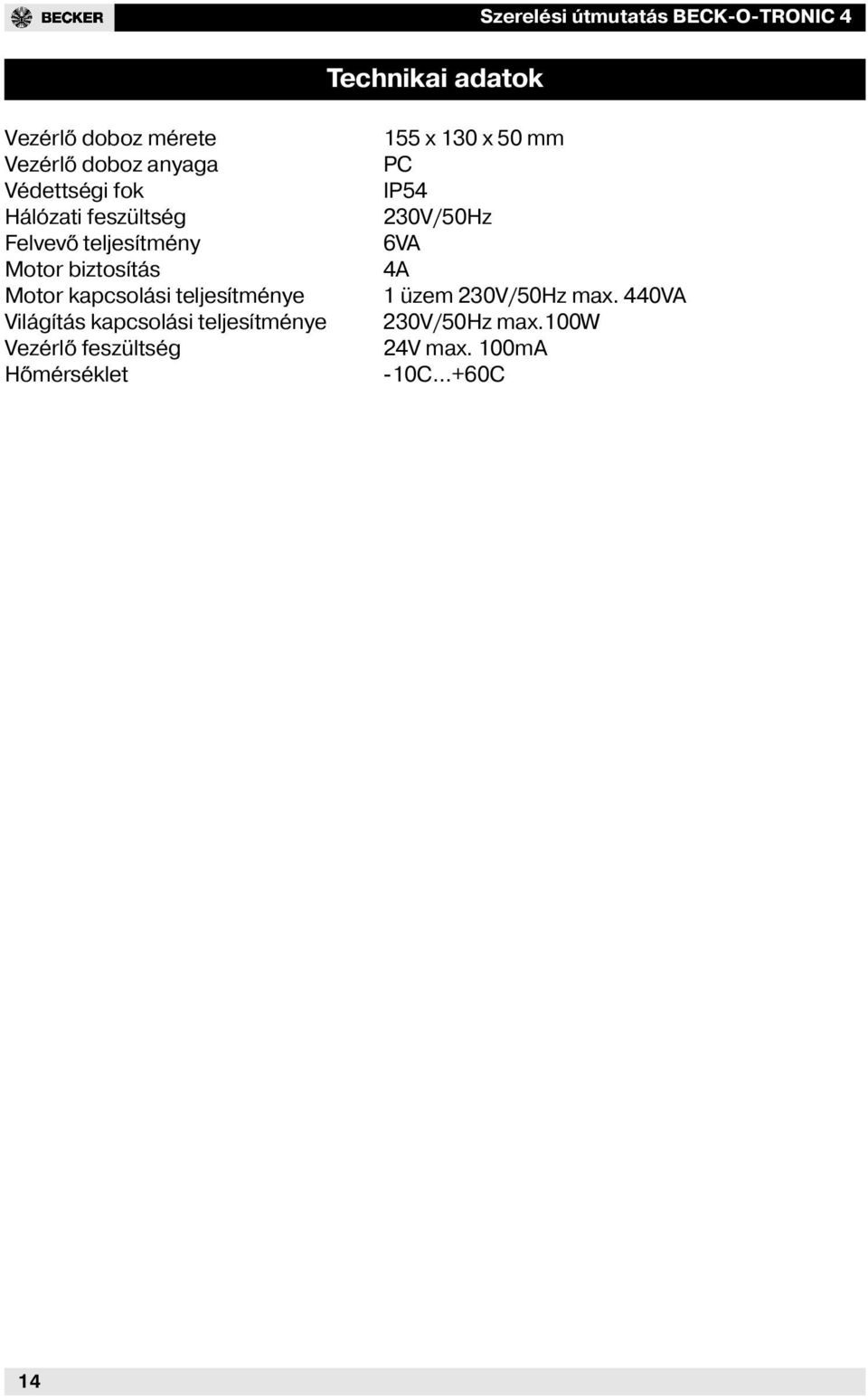

14 Szerelési útmutatás BECKOTRONIC 4 Technikai adatok Vezérlő doboz mérete Vezérlő doboz anyaga Védettségi fok Hálózati feszültség Felvevő teljesítmény Motor biztosítás Motor kapcsolási teljesítménye Világítás kapcsolási teljesítménye Vezérlő feszültség Hőmérséklet 155 x 130 x 50 mm PC IP54 230V/50Hz 6VA 4A 1 üzem 230V/50Hz max. 440VA 230V/50Hz max.100w 24V max. 100mA 10C...+60C 14

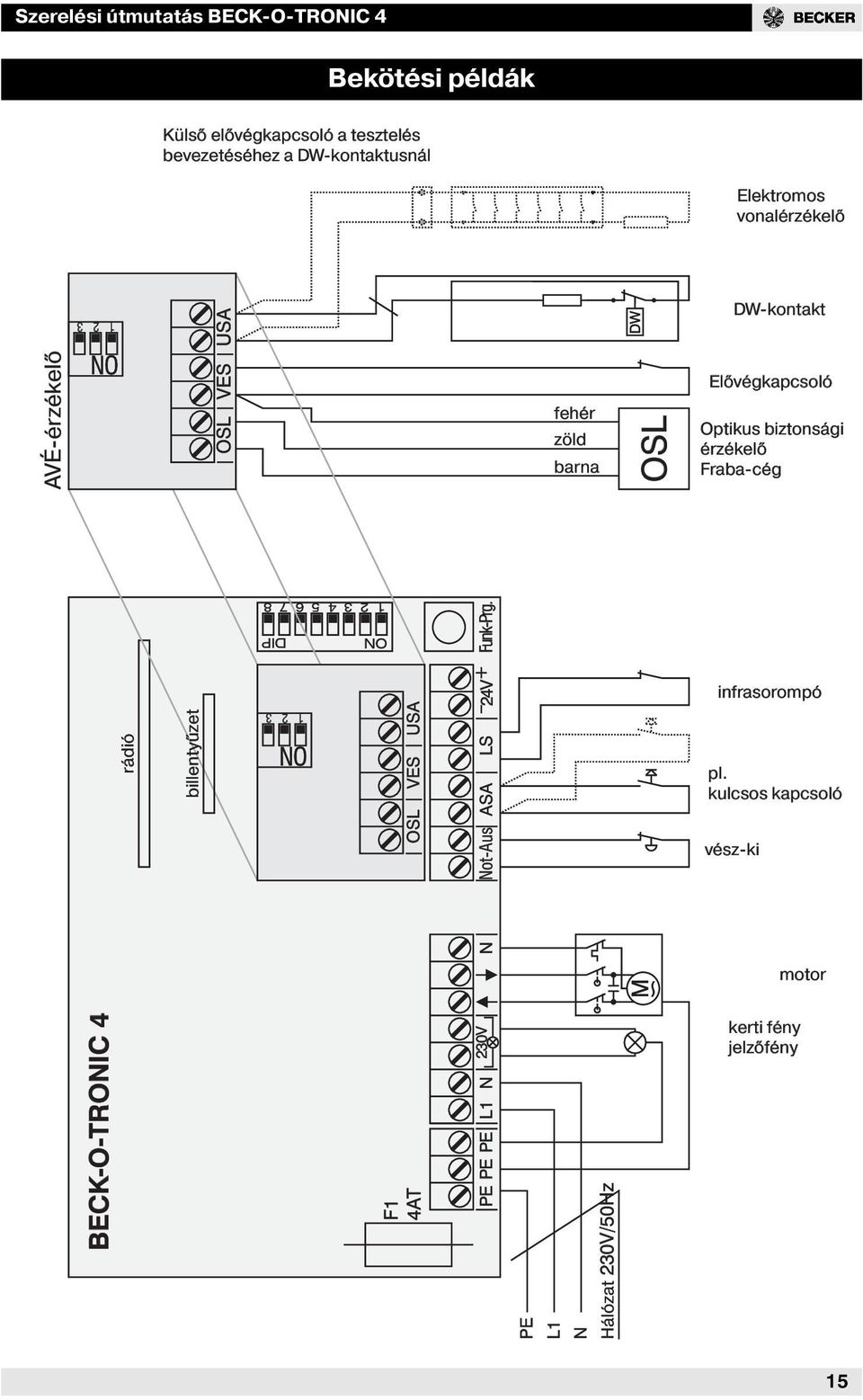

15 Szerelési útmutatás BECKOTRONIC 4 Bekötési példák Külső elővégkapcsoló a tesztelés bevezetéséhez a DWkontaktusnál Elektromos vonalérzékelő AVÉérzékelő OSL VES USA fehér zöld barna OSL DWkontakt Elővégkapcsoló Optikus biztonsági érzékelő Frabacég rádió billentyűzet OSL VES USA NotAus 24V FunkPrg. LS ASA infrasorompóompó pl. kulcsos kapcsoló vészki BECKO OTRONIC 4 F1 4AT PE PE PE L1 N 230V N PE L1 N Hálózat 230V/50Hz motor kerti fény jelzőfény 15

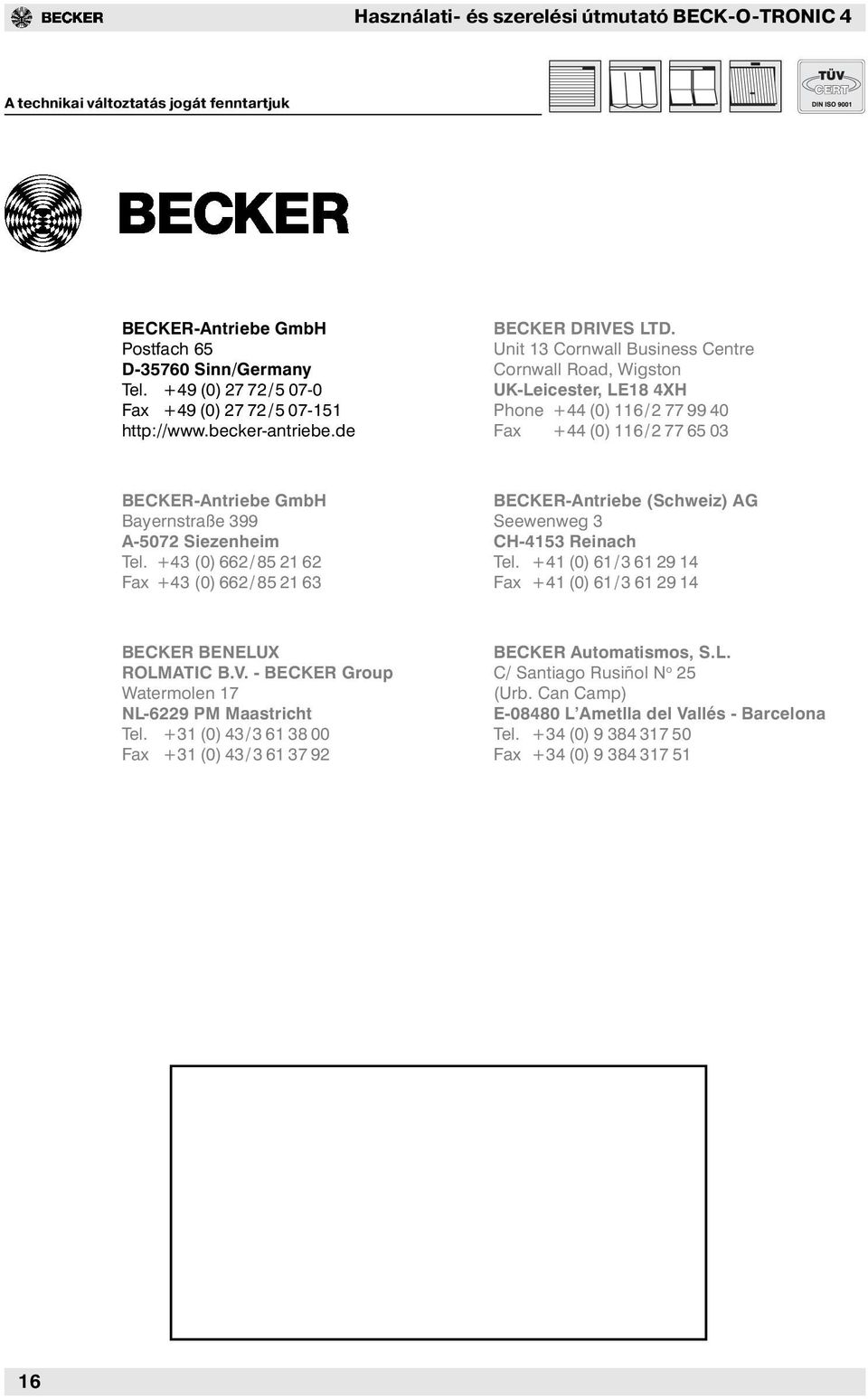

16 Használati és szerelési útmutató BECKOTRONIC 4 A technikai változtatás jogát fenntartjuk BECKERAntriebe GmbH Postfach 65 D35760 Sinn/Germany Tel. +49 (0) 27 72/5 070 Fax +49 (0) 27 72/ BECKER DRIVES LTD. Unit 13 Cornwall Business Centre Cornwall Road, Wigston UKLeicester, LE18 4XH Phone +44 (0) 116/ Fax +44 (0) 116/ BECKERAntriebe GmbH Bayernstraße 399 A5072 Siezenheim Tel. +43 (0) 662/ Fax +43 (0) 662/ BECKERAntriebe (Schweiz) AG Seewenweg 3 CH4153 Reinach Tel. +41 (0) 61/ Fax +41(0)61/ BECKER BENELUX ROLMATIC B.V. BECKER Group Watermolen 17 NL6229 PM Maastricht Tel. +31 (0) 43/ Fax +31(0)43/ BECKER Automatismos, S.L. C/ Santiago Rusiñol N o 25 (Urb. Can Camp) E08480 L Ametlla del Vallés Barcelona Tel. +34 (0) Fax +34 (0)
