Latitude in-1. Kezelési kézikönyv. Szabályozó modell: T17G Szabályozó típus: T17G001

Átírás

1 Latitude in-1 Kezelési kézikönyv Szabályozó modell: T17G Szabályozó típus: T17G001

2 Megjegyzések, figyelmeztetések és Vigyázat jelzések MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak, amelyek a termék hatékonyabb használatát segítik. FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének módját. VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet Dell Inc. vagy leányvállalatai. Minden jog fenntartva. A Dell, az EMC és egyéb védjegyek a Dell Inc. vagy leányvállalatainak védjegyei. Minden egyéb névjegy a vonatkozó vállalatok védjegye lehet Mód. A00

3 Tartalomjegyzék Processzor műszaki adatai...5 Rendszer műszaki adatai...5 Memória műszaki adatai...5 Videó műszaki adatai... 6 Hangrendszer műszaki adatai...6 Port és csatlakozó műszaki adatai... 6 Kommunikációs műszaki adatok... 7 Kamera műszaki adatai... 7 Kijelző műszaki adatai... 7 Váltóáramú adapter műszaki adatai... 8 Akkumulátor műszaki adatai... 8 Fizikai műszaki adatok... 9 Környezeti adatok A táblagép használata A támasztó használata...11 Mielőtt elkezdene szerelni a táblaszámítógép belsejében...12 A táblaszámítógép kikapcsolása...12 Miután befejezte a munkát a táblaszámítógép belsejében...14 A microsd- és/vagy a micro-sim-kártya behelyezése Technológia és összetevők Tápadapter...15 Processzorok...15 A processzorok azonosítása Windows 10 rendszerben...15 A processzorhasználat ellenőrzése a Feladatkezelőben A processzorhasználat ellenőrzése az Erőforrás-figyelőben Chipkészlet A chipkészlet azonosítása a Windows 10 rendszer Eszközkezelőjében Memóriafunkciók A rendszermemória ellenőrzése a beállításban...18 A rendszermemória ellenőrzése A memória tesztelése az epsa segítségével...19 Kijelzőopciók...19 A videokártya azonosítása A képernyőfelbontás módosítása...19 Kamerafunkciók...20 A kamera azonosítása az Eszközkezelőben Windows 10 rendszerben A kamera elindítása A kameraalkalmazás elindítása Merevlemez-meghajtó opciók...21 A merevlemez-meghajtó azonosítása a BIOS-ban...21 Tartalomjegyzék 3

4 4 Rendszerbeállítás...22 Belépés a BIOS-ba billentyűzet nélkül Rendszerbeállítási opciók Általános képernyő opciók Rendszer-konfigurációs képernyő opciói...23 Videó képernyő opciók Biztonsági képernyő opciói Biztonságos rendszerindítás képernyő opciók...27 Intel Software Guard Extensions képernyő beállításai Teljesítmény képernyő opciók...28 Energiagazdálkodás képernyő opciók...28 POST viselkedés képernyő opciók...30 Virtualizáció támogatás képernyő opciók...31 Vezeték nélküli képernyő opciók Karbantartási képernyő opciói...31 A rendszernapló-képernyő beállításai A BIOS frissítése Rendszer- és beállítás jelszó Rendszer- és beállító jelszó hozzárendelése...33 Meglévő rendszerjelszó és/vagy beállítás jelszó törlése, illetve módosítása Hibaelhárítás...35 Bővített rendszerindítás előtti rendszerfelmérés (epsa)...35 Jellemzők: Az epsa diagnosztikai segédprogram futtatása...35 Táblaszámítógép LED-jei...35 Diagnosztika LED...35 Valós idejű óra (RTC) visszaállítása...36 A táblaszámítógéphez kapott tápegység azonosítása A Dell elérhetőségei Tartalomjegyzék

5 1 MEGJEGYZÉS: A kínált opciók régiónként eltérőek lehetnek. A következő specifikációk csupán a törvény értelmében a számítógéphez kötelezően mellékelt adatok. Ha többet szeretne megtudni a számítógép konfigurációjáról, kattintson a Súgó és támogatás menüpontra a Windows operációs rendszerben, és válassza a számítógép adatainak megtekintését. Témák: Processzor műszaki adatai Rendszer műszaki adatai Memória műszaki adatai Videó műszaki adatai Hangrendszer műszaki adatai Port és csatlakozó műszaki adatai Kommunikációs műszaki adatok Kamera műszaki adatai Kijelző műszaki adatai Váltóáramú adapter műszaki adatai Akkumulátor műszaki adatai Fizikai műszaki adatok Környezeti adatok Processzor műszaki adatai Funkció Típusok 7. generációs Intel Core i3-7100u processzor (2,4 GHz, 3M gyorsítótár, 15 W) 7. generációs Intel Core i5-7200u processzor (max. 3,1GHz, 3M gyorsítótár, 15 W) 7. generációs Intel Core i5-7300u processzor (max. 3,5GHz, 3M gyorsítótár, 15 W), vpro 7. generációs Intel Core i7-7600u processzor (max. 3,9GHz, 4M gyorsítótár, 15 W), vpro Rendszer műszaki adatai Funkció Chipkészlet Processzorba integrálva DRAM busz szélesség 64 bit, 2 csatorna Memória műszaki adatai Funkció Memóriafoglalat Integrált memória 5

6 Funkció Memóriakapacitás 4 GB, 8 GB és 16 GB (az alaplapon) Memória típusa LPDDR MHz Videó műszaki adatai Funkció Típus Alaplapra integrált UMA vezérlő Intel Integrated HD Graphics 620 Külső képernyő támogatás Opcionális Dell adapter USB Type-C HDMI/VGA/Ethernet/USB 3.0 MEGJEGYZÉS: A dokkolóállomáson keresztül VGA, DisplayPort és HDMI támogatása. Hangrendszer műszaki adatai Funkció Típusok Vezérlő Sztereó átalakítás Belső interfész Külső interfész Hangszórók Belső hangszoró erősítő Kiváló minőségű hang Realtek ALC bites analóg-digitális és digitális-analóg Kiváló minőségű hang Mikrofonbemenet, sztereó fejhallgató, illetve hangszóró univerzális csatlakozója Kettő 2 W (RMS) csatornánként Hangerőszabályzók Hangerőnövelő és hangerőcsökkentő gombok Port és csatlakozó műszaki adatai Funkció Audio Realtek ALC3253-CG Controller mikrofon bemeneti csatlakozó és sztereó fejhallgató/hangszóró univerzális csatlakozó Videó 2 db DisplayPort over USB Type-C Memóriakártyaolvasó Mikro-SIM (usim) kártya USB-portok USIM Biztonsági zár usd 4.0 opcionális SmartCard-olvasó Opcionális 1 db USB 3.1 Gen1 (PowerShare funkcióval) Opcionális micro-sim-kártyafoglalat (a támasztó alatt) Noble Wedge zárnyílás 6

7 Funkció Egyéb opcionális kontaktos SmartCard-olvasó és érintős ujjlenyomat-olvasó Windows kezdőlap gomb Bekapcsológomb I2C a dokkolói érintkezőinek csatlakoztatásához Kommunikációs műszaki adatok Jellemzők Vezeték nélküli kapcsolat Wi-Fi kijelzése (Miracast) 14 Vezeték nélküli LAN Qualcomm QCA61x4A ac kétsávos (2x2) vezeték nélküli adapter + Bluetooth 4.1 Intel kétsávos vezeték nélküli adapter AC 8265 Wi-Fi + BT 4.2 vezeték nélküli kártya (2x2). Bluetooth (opcionális) Mobil széles sáv (opcionális) Dell Wireless Qualcomm Snapdragon X7 LTE-A Dell Wireless Qualcomm Snapdragon X7 LTE-A Dell Wireless Qualcomm Snapdragon X7 HSPA+ Dell Wireless Telit Intel Ln-930 AP LTE CAT4 WiGig kártya (opcionális) Intel háromsávos vezeték nélküli adapter AC WiGig + Wi-Fi + BT4.2 vezeték nélküli kártya Kamera műszaki adatai Funkció Típus Érzékelő típusa Képrögzítési sebesség Videó felbontás Elülső kamera: 5 MP, rögzített fókusz Hátsó kamera: 8 MP, automatikus fókusz IR-kamera VGA IR-kamera CMOS érzékelési technológia (elülső és hátsó kamera) Max. 30 képkocka/másodperc Elülső kamera: 2592 x 1944 képpont Hátsó kamera: 3264 x 2448 képpont Kijelző műszaki adatai Funkció Típus Fényesség Magasság 12,3" 3:2 érintőképernyős Corning Gorilla Glass 4 kijelzővel, tükröződés- és szennyeződésmentes 340 nit 265,56 mm (10,55 hüvelyk) 7

8 Funkció Szélesség Átló 185,06 mm (7,28 hüvelyk) 312,42 mm (12,0 hüvelyk) Maximális felbontás 1920 x 1280 Frissítési frekvencia Maximális látószög vízszintes Maximális látószög függőleges Képpontméret 60 Hz +/-80 +/-80 0,135 mm Váltóáramú adapter műszaki adatai Funkció Típus Bemeneti feszültség Bemeneti áramerősség maximum Bemeneti frekvencia Kimeneti áramerősség Névleges kimeneti feszültség Súly 45 W USB Type-C és 65 W USB Type-C 100 V AC 240 V AC 1,3 A/1,7 A Hz 2,25 A, 3 A és 3,25 A 20 VDC/15 VDC/9 VDC/5 VDC 0,385 font (45 W) és 0,476 font (65 W) 175 g (45 W) és 216,2 g (65 W) Méretek Hőmérsékleti tartomány üzemi 0,191 x 0,121 x 0,048 hüvelyk (45 W) és 0,217 x 0,145 x 0,048 hüvelyk (65 W) 87 x 55 x 22 mm (45 W) és 99 x 66 x 22 mm (65 W) 0 C és 40 C között (32 F és 104 F között) Hőmérsékleti tartomány nem üzemi 40 C és 70 C között ( 40 F és 158 F között) Akkumulátor műszaki adatai Funkció Típus 32 wattórás polimer akkumulátor ExpressCharge funkcióval 42 wattórás polimer akkumulátor ExpressCharge funkcióval 8

9 Funkció 42 wattórás polimer akkumulátor hosszú élettartammal 32 wattóra: Hossz Szélesség Magasság Súly Feszültség 177,6 mm (6,99 hüvelyk) 82,6 mm (3,25 hüvelyk) 5,5 mm (0,21 hüvelyk) 135,0 g (0,29 font) (126 GB m2 SATA) 11,4 volt egyenáram 42 wattóra: Hossz Szélesség Magasság Súly Feszültség Élettartam 177,6 mm (6,99 hüvelyk) 82,6 mm (3,25 hüvelyk) 5,5 mm (0,21 hüvelyk) 170 g (0,37 font) 7,6 volt egyenáram 300 lemerülés/újratöltés Hőmérséklettartomány Üzemi Töltés: 0 C és 50 C között (32 F és 122 F között) Töltés: 0 C és 70 C között (32 F és 158 F között) Készenléti 20 C és 85 C között ( 4 F és 185 F között) Fizikai műszaki adatok Funkció Súly Csak a táblaszámítógép (32 wattórás akkumulátorral és 126 GB m2 SATA alappal) Súly Táblaszámítógép + billentyűzet Bemeneti áramerősség maximum Szélesség Magasság (csak táblaszámítógép) Magasság (táblaszámítógép + billentyűzet) 856 g (1,89 font) 1,196 kg (2,64 font) 1,3 A/1,7 A 292 mm (11,5 hüvelyk) 9,76 mm (0,38 hüvelyk) 14,9 mm (0,59 hüvelyk) 9

10 Funkció Mélység 208,8 mm (8,22 hüvelyk) Környezeti adatok Hőmérséklet: Üzemi Tárolási Relatív páratartalom maximum Üzemi Tárolási Tengerszint feletti magasság maximum Üzemi Készenléti Légkörszennyezési szint 0 C és 35 C között (32 F és 95 F között) -40 C és 65 C között (-40 F és 149 F között) 10% - 90% (nem lecsapódó) 10% - 95% (nem lecsapódó) m ( láb) 0 m és m között (0 láb és láb között) Legfeljebb G2-es osztályú az ISA-S jelű szabvány szerint 10

11 2 A táblagép használata Ebben a fejezetben bemutatjuk a táblaszámítógép be- és kikapcsolását, valamint a micro SD- és usim-kártyák behelyezését. Témák: A támasztó használata Mielőtt elkezdene szerelni a táblaszámítógép belsejében Miután befejezte a munkát a táblaszámítógép belsejében A microsd- és/vagy a micro-sim-kártya behelyezése A támasztó használata 1 Tartsa függőlegesen a táblaszámítógépet egy sík felületen. 2 Nyomja be a táblaszámítógépet, hogy lenyíljon a támasztó. A táblagép használata 11

12 MEGJEGYZÉS: A támasztó a táblaszámítógép alján található csapok segítségével nyitható le. Mielőtt elkezdene szerelni a táblaszámítógép belsejében A táblaszámítógép esetleges károsodásának elkerülése és saját biztonsága érdekében tartsa be az alábbi biztonsági irányelveket. Ha másképp nincs jelezve, a jelen dokumentumban leírt minden művelet a következő feltételek teljesülését feltételezi: Elolvasta a táblaszámítógéphez mellékelt biztonsággal kapcsolatos tudnivalókat. VIGYÁZAT: A táblaszámítógép belsejében végzett munka előtt olvassa el figyelmesen a táblaszámítógéphez mellékelt biztonsági tudnivalókat. További biztonsági útmutatásért tekintse át a hatósági megfelelőségi honlapot a következő címen: regulatory_compliance. FIGYELMEZTETÉS: Sok olyan javítási művelet van, amelyet csak szakképzett szerviztechnikus végezhet el. Önnek csak azokat a hibaelhárítási és egyszerű javítási műveleteket szabad elvégeznie, amelyek a termék dokumentációja, vagy a támogatási csoport online vagy telefonon adott utasítása szerint megengedettek. A Dell által nem jóváhagyott szerviztevékenységre a garanciavállalás nem vonatkozik. Olvassa el és tartsa be a termékhez mellékelt biztonsági útmutatót. FIGYELMEZTETÉS: Az elektrosztatikus kisülések érdekében földelje le magát egy csuklópánttal, vagy időközönként érjen hozzá egy festetlen fémfelülethez, pl. a táblaszámítógép hátulján lévő csatlakozóhoz. FIGYELMEZTETÉS: Bánjon óvatosan a komponensekkel és a kártyákkal. Ne érjen hozzá a kártyán lévő komponensekhez vagy érintkezőkhöz. A kártyát tartsa a szélénél vagy a fém szerelőkeretnél fogva. FIGYELMEZTETÉS: A kábelek kihúzásakor ne magát a kábelt, hanem a csatlakozót vagy a húzófület húzza. Néhány kábel csatlakozója reteszelő kialakítással van ellátva; a kábel eltávolításakor kihúzás előtt a retesz kioldófülét meg kell nyomni. Miközben kihúzza, tartsa egyenesen a csatlakozódugókat, hogy a csatlakozótűk ne görbüljenek el. A tápkábelek csatlakoztatása előtt ellenőrizze mindkét csatlakozódugó megfelelő helyzetét és beállítását. MEGJEGYZÉS: A táblaszámítógép színe és bizonyos komponensek különbözhetnek a dokumentumban leírtaktól. A táblaszámítógép károsodásának elkerülése érdekében végezze el az alábbi műveleteket, mielőtt a gép belsejébe nyúl. 1 Gondoskodjon róla, hogy a munkafelület kellően tiszta és sima legyen, hogy megelőzze a táblaszámítógép fedelének karcolódását. 2 Kapcsolja ki a táblaszámítógépet (lásd A táblaszámítógép kikapcsolása című részt). 3 Ha a tábla dokkolóeszközre csatlakozik, mint például az opcionális dokkolóállomás vagy billentyűzet dokk, csatlakoztassa le. 4 Csatlakoztassa le a tápadaptert a táblaszámítógépről. 5 A bekapcsológombot néhány másodpercig nyomva tartva távolítsa el a kóboráramot az alaplapból. FIGYELMEZTETÉS: Az elektromos áramütés elkerülése érdekében a táblaszámítógépet mindig csatlakoztassa le a hálózati feszültségről. FIGYELMEZTETÉS: Mielőtt bármihez is hozzányúlna a táblaszámítógép belsejében, földelje le saját testét, érintsen meg egy festetlen fémfelületet a táblaszámítógép hátulján. Munka közben időről időre érintsen meg valamilyen festetlen fémfelületet, hogy levezesse az időközben felgyűlt statikus elektromosságot, ami károsíthatná a belső alkatrészeket. 6 Távolítsa el a tárolásra használt SD-kártyát a táblaszámítógépből. A táblaszámítógép kikapcsolása A táblaszámítógép kikapcsolása esetén a táblaszámítógép teljesen leáll. A táblaszámítógép két különböző módon kapcsolható ki: A bekapcsológomb használata A gombsáv használatával 1 A táblaszámítógép kikapcsolása a bekapcsológombbal: a Nyomja meg, és tartsa lenyomva a bekapcsológombot, amíg a kijelzőn meg nem jelenik a Húzza el a PC leállításához felirat. 12 A táblagép használata

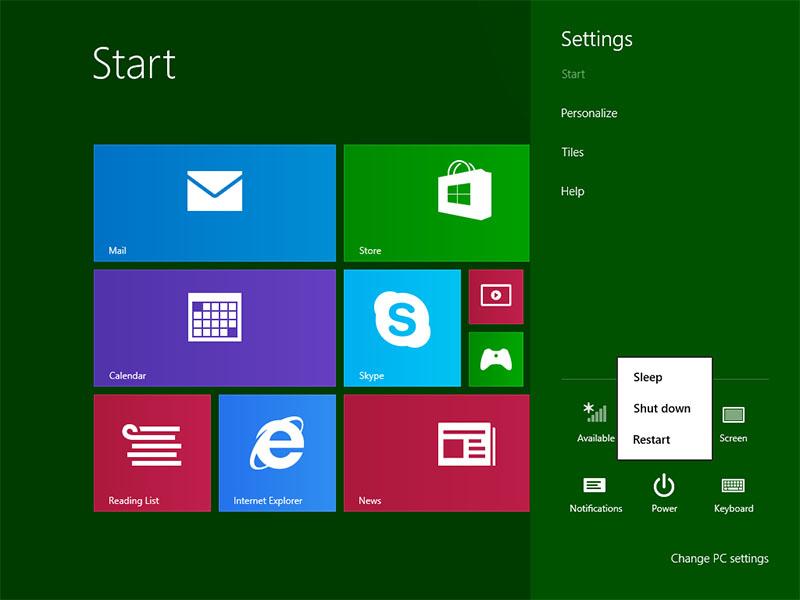

13 b MEGJEGYZÉS: A bekapcsológomb megnyomása, majd nyomva tartása után a Húzza el a PC leállításához felirat alapértelmezés szerint csak a Venue 11 Pro 7130 terméken jelenik meg. A Venue 11 pro 7130 vpro és a Venue 11 Pro 7139 eszközök esetében a táblaszámítógép alapértelmezés szerint alvó üzemmódba kapcsol. Ha azonban a kikapcsolásra módosítja a bekapcsológomb funkcióját, ezek a táblaszámítógépek is kikapcsolnak. A bekapcsológomb funkciójának módosításához lépjen a következő menüpontra: Vezérlőpult > Energiagazdálkodási lehetőségek > Séma beállításainak módosítása > Speciális energiaellátási beállítások módosítása. A Vezérlőpult megnyitásához húzza el az ujját a képernyő jobb szélén, érintse meg a Keresés lehetőséget, majd írja be a keresőmezőbe a Vezérlőpult szót, és kattintson a Vezérlőpult lehetőségre. Az ujja elcsúsztatásával a táblaszámítógép kikapcsolásához. MEGJEGYZÉS: A táblaszámítógép kikapcsolásához nem feltétlenül kell lefelé húznia az ujját a képernyőn. Nyomja le, majd tartsa legalább 10 másodpercig lenyomva a bekapcsológombot a táblaszámítógép kikapcsolásához. Ezt a kényszerített leállítási funkciót akkor érdemes használni, ha a táblaszámítógép nem reagál, rendellenesen működik vagy az érintés funkció nem működik. 2 A táblaszámítógép kikapcsolása a gombsáv használatával: a Az ujját a képernyő jobb oldaláról elhúzva jelenítse meg a Szimbólumok menüt. b A táblaszámítógép kikapcsolásához érintse meg a következőket: Beállítások > bekapcsológomb > Leállítás. A táblagép használata 13

14 Miután befejezte a munkát a táblaszámítógép belsejében FIGYELMEZTETÉS: Ha a táblaszámítógépben csavarok maradnak szabadon vagy nem megfelelően meghúzva, az komoly károkat okozhat a táblaszámítógépben. 1 Helyezzen vissza minden csavart, és győződjön meg róla, hogy nem maradtak-e felhasználatlan csavarok a táblaszámítógép belsejében. 2 Mielőtt a táblaszámítógépet újra használatba veszi, csatlakoztasson minden eszközt, perifériát és kábelt, amelyet korábban leválasztott. 3 Helyezze vissza a médiakártyákat, SIM-kártyákat és egyéb alkatrészeket, amelyeket a táblaszámítógépből a munka megkezdése előtt eltávolított. 4 Csatlakoztassa a táblaszámítógépét és a hozzá csatolt eszközöket az elektromos aljzatra. 5 Kapcsolja be a táblaszámítógépet. A microsd- és/vagy a micro-sim-kártya behelyezése 1 Fordítsa kijelzővel lefelé a táblaszámítógépet egy sík felületen. 2 Csúsztassa el, majd emelje le az SD-kártya burkolatát. 3 Helyezze be az SD-kártyát és/vagy a micro-sim-kártyákat a megfelelő foglalatokba. 4 Illessze össze a burkolatot a táblaszámítógépen található nyílással, és csúsztassa be a microsd- és a micro-sim-kártyák rögzítéséhez. 5 A microsd- és micro SIM-kártyák ugyanezzel a művelettel távolíthatók el. 14 A táblagép használata

15 3 Technológia és összetevők Ebben a fejezetben a rendszer által kínált technológiákat, valamint az elérhető alkatrészeket ismertetjük. Témák: Tápadapter Processzorok Chipkészlet Memóriafunkciók Kijelzőopciók Kamerafunkciók Merevlemez-meghajtó opciók Tápadapter A rendszer 45 W-os vagy 65 W-os Type-C tápadapterrel kerül forgalomba. VIGYÁZAT: Amikor a tápegység kábelét kihúzza a táblaszámítógépből, a csatlakozót fogja meg, és ne a kábelt, majd húzza meg határozottan, de óvatosan a kábel sérülésének elkerülése érdekében. VIGYÁZAT: A tápadapterek a világon bármely fali csatlakozóval használhatók. A tápcsatlakozók és -elosztók azonban országonként eltérőek lehetnek. Nem megfelelő kábel használata vagy rossz csatlakoztatása esetén a berendezés károsodhat vagy tűz keletkezhet. Processzorok A Latitude 5285 a következő processzorokkal kapható: Intel Core i3-7100u (kétmagos, 3M gyorsítótár, 2,4 GHz,15 W) Intel Core i5-7200u (kétmagos, 3M gyorsítótár, max. 3,1 GHz, 15 W) Intel Core i5-7300u (vpro, kétmagos, 3M gyorsítótár, max. 3,5 GHz, 15 W) Intel Core i7-7600u (vpro, kétmagos, 4M gyorsítótár, max. 3,9 GHz, 15 W) MEGJEGYZÉS: Az órajelsebesség és teljesítmény a terheléstől és más tényezőktől függően változó. A processzorok azonosítása Windows 10 rendszerben 1 Írja be az Eszközkezelő szót a Kérdezzen valamit. mezőbe. Megjelenik az Eszközkezelő ablaka. 2 Kattintson a Processzor elemre. Megjelennek a processzor adatai. Technológia és összetevők 15

16 1. ábra. Processzor A processzorhasználat ellenőrzése a Feladatkezelőben 1 Kattintson jobb gombbal az asztalra. 2 Válassza a feladatkezelő indítása lehetőséget. Megjelenik a Windows feladatkezelő ablak. 3 Kattintson a Teljesítmény fülre a Windows Feladatkezelő ablakban. A processzorhasználat ellenőrzése az Erőforrás-figyelőben 1 Kattintson jobb gombbal az asztalra. 2 Válassza a feladatkezelő indítása lehetőséget. Megjelenik a Windows feladatkezelő ablak. 16 Technológia és összetevők

17 3 Kattintson a Teljesítmény fülre a Windows Feladatkezelő ablakban. A processzor teljesítmények adatai jelennek meg. 4 Kattintson az Erőforrás-figyelő megnyitása lehetőségre. Chipkészlet A chipkészlet a processzorba integrálva található. A chipkészlet azonosítása a Windows 10 rendszer Eszközkezelőjében MEGJEGYZÉS: A képen megjelenített chipkészlet-információk általánosak, amelyektől a valós adatok eltérhetnek. 1 Kattintson a Minden beállítás elemre a Windows 10 gombsorában. 2 A Vezérlőpultban válassza az Eszközkezelő lehetőséget. 3 Bontsa ki a Rendszereszközök opciót, és keresse meg a chipkészletet. Technológia és összetevők 17

18 Memóriafunkciók A Latitude 5285 az alábbi memóriakonfigurációkat támogatja: 4 GB 1866 MHz LPDDR3 Intel Core i3-7100u 8 GB 1866 MHz LPDDR3 Intel Core i5-7200u/ Intel Core i5-7300u 16 GB 1866 MHz LPDDR3 Intel Core i7-7600u A rendszermemória ellenőrzése a beállításban 1 Kapcsolja be vagy indítsa újra táblaszámítógépét. 2 Amikor a DELL embléma megjelenik, nyomja meg az F2 billentyűt. Megjelenik a Belépés a BIOS-beállításokba üzenet. 3 A bal oldali panelen válassza a Settings (Beállítások) > General (Általános) > System Information (Rendszer-információk) lehetőséget. A memória információi a jobb oldali panelen jelennek meg. A rendszermemória ellenőrzése Windows 10 1 Koppintson a Windows gombra, és válassza a következőket: Minden beállítás > Rendszer. 2 A Rendszer menüpont alatt kattintson a Névjegy elemre. 18 Technológia és összetevők

19 A memória tesztelése az epsa segítségével 1 Kapcsolja be vagy indítsa újra a táblaszámítógépet. 2 Miután a Dell embléma megjelent, hajtsa végre az alábbi műveletek egyikét: Billentyűzettel Nyomja meg az F12 billentyűt. Csak táblaszámítógépek esetében A táblaszámítógép bekapcsolásához a bekapcsológomb megnyomása előtt nyomja meg a hangerőnövelő gombot. Ha a bekapcsolási folyamat elindult, elengedheti a hangerőnövelő gombot. Elindul az epsa. Elindul a táblaszámítógépen a PreBoot System Assessment (PSA) (Rendszerindítás előtti rendszerfelmérés). MEGJEGYZÉS: Ha túl sokáig vár, és megjelenik az operációs rendszer logója, várjon tovább, amíg meg nem jelenik az asztal. Kapcsolja ki a táblaszámítógépet, és próbálja újra a műveletet. 3 Kövesse Az epsa-diagnosztika futtatása fejezetben olvasható utasításokat. Kijelzőopciók A táblaszámítógép 12,3"-es, 1920 x 1280 felbontású Corning Gorilla Glass tükröződés- és szennyeződésmentes kijelzővel kerül forgalomba. A videokártya azonosítása 1 Írja be az Eszközkezelő szót a Kérdezzen valamit. mezőbe. Megjelenik a Kijelzőkezelő ablak. 2 Bontsa ki a Videokártyák elemet. Megjelennek a videokártya adatai. 2. ábra. videokártya A képernyőfelbontás módosítása 1 Kattintson jobb gombbal az asztalra, és válassza a Képernyő-beállítások elemet. 2 Érintse meg a Speciális kijelzőbeállítások lehetőséget, vagy kattintson rá. 3 A legördülő listából válassza ki a kívánt felbontást, majd koppintson az Alkalmazás lehetőségre. Technológia és összetevők 19

20 Kamerafunkciók A rendszer egy 5 megapixeles előre néző kamerával, illetve egy 8 megapixeles hátra néző kamerával kerül forgalomba. A kamera azonosítása az Eszközkezelőben Windows 10 rendszerben 1 A Kereső mezőbe írja be, hogy eszközkezelő, és az elindításához koppintson rá. 2 Az Eszközkezelő alatt bontsa ki a Képeszközök opciót. A kamera elindítása A kamera elindításához nyisson meg egy, a kamerát használó alkalmazást. Ha például megérinti a 2 az 1-ben eszközhöz kapott Dell webkamera központi szoftverének vagy a Skype szoftvernek az ikonját, a kamera automatikusan bekapcsol. Ha pedig az interneten beszélget, és az alkalmazás a webkamerát szeretné használni, a webkamera bekapcsol. A kameraalkalmazás elindítása 1 Koppintson vagy kattintson a Windows gombra, és válassza a Minden alkalmazás lehetőséget. 2 Az alkalmazás listában válassza a Kamera lehetőséget. 20 Technológia és összetevők

21 3 Ha a Kamera alkalmazás nem található a listában, keresse meg. Merevlemez-meghajtó opciók A rendszer a következőket támogatja: M.2 SATA SSD, M.2 PCIe NVMe SSD és M.2 PCIe NVMe SED. A merevlemez-meghajtó azonosítása a BIOS-ban 1 Kapcsolja be vagy indítsa újra a laptopot. 2 Amikor a Dell embléma megjelenik, a BIOS beállítás programba történő belépés érdekében hajtsa végre az alábbi műveletek egyikét: Billentyűzettel Nyomkodja addig az F2 billentyűt, amíg meg nem jelenik az Entering BIOS setup (Belépés a BIOS-beállításokba) üzenet meg nem jelenik. A rendszerindítási menübe való belépéshez nyomkodja az F12 billentyűt. Táblaszámítógép üzemmódban Nyomja meg a hangerőnövelő gombot az F12 rendszerindítás-kiválasztó menü megjelenítéséhez, vagy nyomja meg a hangerőcsökkentő gombot, ha közvetlenül a BIOS-beállításokhoz szeretne lépni. A merevlemez-meghajtó az Általános csoportban a Rendszer-információk alatt található. Technológia és összetevők 21

22 4 Rendszerbeállítás A rendszerbeállításokon keresztül kezelheti táblagépe hardverét, és meghatározhatja a BIOS rendszer beállításait. A Rendszerbeállítás a következőket teszi lehetővé: Hardver hozzáadása vagy eltávolítása után módosíthatja az NVRAM beállításokat Megtekintheti a rendszer hardver konfigurációját Engedélyezheti vagy letilthatja az integrált eszközöket Teljesítmény és energiagazdálkodási korlátokat állíthat be Kezelheti a számítógép védelmét Témák: Belépés a BIOS-ba billentyűzet nélkül Rendszerbeállítási opciók A BIOS frissítése Rendszer- és beállítás jelszó Belépés a BIOS-ba billentyűzet nélkül 1 A bekapcsológombbal kapcsolhatja be a táblagépet. 2 Amikor a képernyőn megjelenik a Dell embléma, nyomja meg a hangerőnövelő gombot. 3 Amikor az F12 rendszerindítási menü megjelenik, a hangerőnövelő gombbal válassza ki a BIOS Setup (BIOS beállítás) lehetőséget. 4 A hangerőcsökkentő gombot megnyomva lépjen be a BIOS-beállító programba. Rendszerbeállítási opciók MEGJEGYZÉS: A táblagép készüléktől, illetve az ehhez tartozó eszközöktől függően előfordulhat, hogy az ebben a részben felsorolt elemek nem mindegyike jelenik meg. Általános képernyő opciók Ebben a részben található a táblaszámítógép hardverének elsődleges jellemzőinek listája. Lehetőség Rendszerinformációk Ebben a részben található a táblaszámítógép hardverének elsődleges jellemzőinek listája. System Information (Rendszeradatok): Megjeleníti a BIOS verzióját, a szervizcímkét, a termékcímkét, a tulajdonosi címkét, a tulajdonszerzés dátumát, a gyártás dátumát, a gyors szervizkódot és az aláírt firmwarefrissítést. Alapértelmezés szerint engedélyezve van. Memory Information (Memóriaadatok): Telepített memória, rendelkezésre álló memória, memóriasebesség, memóriacsatorna üzemmódja, memóriatechnológia Processor Information (Processzor adatai): A következőket jeleníti meg: processzor típusa, magok száma, processzorazonosító, aktuális órajelsebesség, minimális órajelsebesség, maximális órajelsebesség, L2 processzor gyorsítótár, L3 processzor gyorsítótár, HT képesség, valamint 64-bites 22 Rendszerbeállítás

23 Lehetőség Akkumulátor adatai Boot Sequence Device Information (Eszközinformációk): A következőket jeleníti meg: M.2 SATA, M.2 PCIe SSD-0-cím, Videovezérlő, Videovezérlő BIOS-verziója, Videomemória, Panel típusa, Eredeti felbontás, Audiovezérlő, Wi-Fieszköz, WiGig-eszköz, Mobileszköz, Bluetooth-eszköz Az akkumulátor állapotát és a tápadapter jelenlétét jelzi. Lehetővé teszi a táblaszámítógép által alkalmazott operációsrendszer-keresési sorrend módosítását. Internal SSD (Belső SSD) USB tárolóeszköz CD/DVD/CD-RW Drive (CD/DVD/CD-RW meghajtó) Onboard NIC (Csatlakoztatott hálózati kártya) Boot sequence options (Rendszerindítási sorrend beállításai) Boot List Options (Rendszerindítási lista beállításai) Advanced Boot Options Lehetővé teszi a táblaszámítógép által alkalmazott operációsrendszer-keresési sorrend módosítását: Windows Boot Manager (alapértelmezés szerint kiválasztva) Legacy (Hagyományos) UEFI alapértelmezés szerint kiválasztva Ezzel az opcióval lehetőség van korábbi beállítási ROM-ok betöltésére. Az opciók: Enable Legacy Option ROMs-default (Korábbi ROM opció engedélyezése) Enable Attempt Legacy Boot (Legacy Boot-próbálkozás engedélyezése) Enable UEFI Network Stack UEFI rendszerindító elérési út biztonsága Date/Time Always, Except Internal SSD (Mindig, kivéve belső SSD esetén) Always (Mindig) Never (Soha) Lehetővé teszi a dátum és idő módosítását. Rendszer-konfigurációs képernyő opciói Lehetőség SMART Reporting Ezzel a mezővel állítható be, hogy a rendszer jelezze-e az integrált merevlemez-meghajtók hibáit az indítás során. Ez a technológia a SMART (Self-Monitoring Analysis and Reporting Technology) szabvány része. A beállítás alapértelmezés szerint le van tiltva. Enable SMART Reporting (SMART-jelentések engedélyezése) USB Configuration Ez opcionális funkció. Ez a mező konfigurálja az integrált USB vezérlőt. Ha a Boot Support (Rendszerindítási támogatás) engedélyezve van, a rendszer indítható bármilyen típusú USB-tárolóeszközről (HDD, pendrive, hajlékonylemez). Az USB-port aktiválása esetén a hozzá csatlakoztatott eszközök engedélyezettek és az operációs rendszer számára hozzáférhetők. Ha az USB-port le van tiltva, az operációs rendszer nem látja a hozzá csatlakoztatott eszközöket. Rendszerbeállítás 23

24 Lehetőség Az opciók: Enable USB Boot Support (USB rendszerindítási támogatásának engedélyezése) alapértelmezés szerint engedélyezve Enable External USB Port (Külső USB-port engedélyezése) alapértelmezés szerint engedélyezve Always Allow dell docks (Dell-dokk engedélyezése mindig) alapértelmezés szerint engedélyezve MEGJEGYZÉS: Az USB-billentyűzet és egér a fenti beállításoktól függetlenül mindig működik a BIOS beállításában. USB PowerShare Audio Ez a mező az USB PowerShare funkció működésének beállítására szolgál. Ez a beállítás lehetővé teszi külső eszközök töltését a rendszer akkumulátorának használatával az USB PowerShare porton keresztül. A beállítás alapértelmezés szerint le van tiltva. Ez a mező engedélyezi, vagy tiltja le a beépített audiovezérlőt. Alapértelmezés szerint az Enable Audio (Hang engedélyezése) opció van kiválasztva. Az opciók: Enable Microphone (Mikrofon engedélyezése) alapértelmezés szerint engedélyezve Enable Internal Speaker (Belső hangszóró engedélyezése) alapértelmezés szerint engedélyezve Keyboard Illumination E mező teszi lehetővé a billentyűzetvilágítás funkció üzemmódjának a kiválasztását. A billentyűzet fényereje 0% és 100% között változtatható. Az opciók: Disabled (Letiltva) alapértelmezés szerint engedélyezve Dim (50%) (Sötét) (50%) Bright (Világos) Keyboard Backlight Timeout on Battery A Keyboard Backlight Timeout (Billentyűzet háttérvilágítás időtartam) funkció elsötétíti a billentyűzetet, ha a számítógépet a akkumulátorról használja. Ez nem befolyásolja a billentyűzet fő megvilágítási funkcióit. Továbbra is különböző fényerőszinteket állíthat be a billentyűzet megvilágítását szabályozó funkciókkal. Ez a mező csak akkor van befolyással a működésre, ha engedélyezve van a háttérvilágítás. Az opciók: 5 sec (5 másodperc) 10 sec (10 másodperc) alapértelmezés szerint engedélyezve 15 sec (5 másodperc) 30 sec (5 másodperc) 1 min (1 perc) 5 min (1 perc) 15 min (1 perc) Never (Soha) Keyboard Backlight with AC Keyboard Backlight Timeout on AC A Keyboard Backlight with AC (Billentyűzet háttérvilágítása töltőadapterrel) beállítás nem befolyásolja a billentyűzet fő megvilágítási funkcióit. Továbbra is különböző fényerőszinteket állíthat be a billentyűzet megvilágítását szabályozó funkciókkal. Ez a mező csak akkor van befolyással a működésre, ha engedélyezve van a háttérvilágítás. A beállítás alapértelmezés szerint engedélyezve van. A Keyboard Backlight Timeout (Billentyűzet háttérvilágítás időtartam) funkció elsötétíti a billentyűzetet, ha a számítógépet a váltóáramú adatperről használja. Ez nem befolyásolja a billentyűzet fő megvilágítási funkcióit. Továbbra is különböző fényerőszinteket állíthat be a billentyűzet megvilágítását szabályozó funkciókkal. Ez a mező csak akkor van befolyással a működésre, ha engedélyezve van a háttérvilágítás. Az opciók: 5 sec (5 másodperc) 10 sec (10 másodperc) alapértelmezés szerint engedélyezve 15 sec (5 másodperc) 30 sec (5 másodperc) 24 Rendszerbeállítás

25 Lehetőség Unobtrusive Mode Miscellaneous Devices 1 min (1 perc) 5 min (1 perc) 15 min (1 perc) Never (Soha) Ha bekapcsolja ezt a funkciót, az Fn és az F7 billentyűk együttes lenyomásával kikapcsolja a rendszer által kiadott összes fényt és hangot. A normál működés visszaállításához nyomja meg ismét az Fn és az F7 billentyűket. A beállítás alapértelmezés szerint le van tiltva. Az alábbi eszközök engedélyezését és letiltását teszi lehetővé: Enable Front Camera (Elülső kamera engedélyezése) alapértelmezés szerint engedélyezve Enable Back Camera (Hátsó kamera engedélyezése) alapértelmezés szerint engedélyezve Secure Digital (SD) Card (SD-kártya) alapértelmezés szerint engedélyezve Secure Digital (SD) card Boot (Rendszerindítás SD-kártyáról) Secure Digital (SD) card Read-Only Mode (Secure Digital (SD) kártya csak olvasás üzemmódban) Videó képernyő opciók Lehetőség Display Brightness(LCD Brightness) (Kijelző fényereje (LCDfényerő)) Lehetővé teszi a kijelző fényerejének beállítását az áramforrás (akkumulátor vagy váltóáramú adapter) szerint. A kijelző fényereje az akkumulátortól és a váltakozó áramú adaptertől független. Ez a csúszka használatával állítható be. Biztonsági képernyő opciói Lehetőség Admin Password Beállíthatja, módosíthatja, illetve törölheti a rendszergazda jelszavát. MEGJEGYZÉS: A rendszergazdai jelszó beállítása előtt be kell állítania a rendszer és a merevlemezmeghajtó jelszavát. A rendszergazdai jelszó törlésével automatikusan törlődik a rendszer és a merevlemez-meghajtó jelszava is. MEGJEGYZÉS: A sikeres jelszómódosítások azonnal életbe lépnek. Alapértelmezett beállítás: Not set (Nincs beállítva) System Password Beállíthatja, módosíthatja, illetve törölheti a rendszerjelszót. MEGJEGYZÉS: A sikeres jelszómódosítások azonnal életbe lépnek. Alapértelmezett beállítás: Not set (Nincs beállítva) Strong Password Lehetővé teszi, hogy a rendszer csak erős jelszavak beállítását fogadja el. Alapértelmezett beállítás: Enable Strong Password (Erős jelszó engedélyezése) nincs kiválasztva. Rendszerbeállítás 25

26 Lehetőség Password Configuration Password Bypass MEGJEGYZÉS: Erős jelszó engedélyezése esetén a rendszergazdai és rendszerjelszónak legalább egy nagybetűs és egy kisbetűs karaktert kell tartalmaznia, és legalább 8 karakter hosszúnak kell lennie. Lehetővé teszi a rendszergazdai jelszó és a rendszerjelszó minimális és maximális hosszának meghatározását. min-4 (legalább 4) Ez az alapértelmezés, amennyiben ezt szeretné módosítani, növelheti az értéket. max-32 (legfeljebb 32) Ennél kisebb értéket is beállíthat. Lehetővé teszi annak a jogosultságnak az engedélyezését, illetve letiltását, amellyel megkerülhető a rendszerjelszó és a belső merevlemez-meghajtó jelszava (feltéve, hogy be vannak állítva). Az opciók: Disabled (Letiltva) Reboot bypass (Újraindításkor kihagyás) Alapértelmezett beállítás: Disabled (Letiltva) Password Change Lehetővé teszi a rendszerjelszóhoz és a merevlemez-meghajtó jelszavához való jogosultság engedélyezését, illetve letiltását, amennyiben a rendszergazdai jelszó be van állítva. Alapértelmezett beállítás: Allow Non-Admin Password Changes (Nem rendszergazdai jelszavak módosításának engedélyezése) kiválasztva. Non-Admin Setup Changes E funkció segítségével beállíthatja, hogy a beállítási lehetőségek módosíthatók legyenek-e, ha be van állítva a rendszergazdai jelszó. Ha letiltja a funkciót, a beállítási lehetőségek módosításához rendszergazdai jelszó megadása szükséges. Az Allow wireless switch changes (Vezeték nélküli kapcsoló módosításainak engedélyezése) lehetőség alapértelmezés szerint nincs bekapcsolva. UEFI Capsule Firmware Updates (UEFI-kapszulás firmware-frissítés) TPM 2.0 Security Lehetővé teszi annak beállítását, hogy a rendszer engedélyezze-e a BIOS-frissítéseket UEFI-kapszula típusú frissítőcsomagokon keresztül. A beállítás alapértelmezés szerint engedélyezve van Lehetővé teszi a megbízható platform modul (Trusted Platform Module TPM) engedélyezését indítási önteszt (POST) közben. Az opciók: TPM On (TPM Be) alapértelmezés szerint engedélyezve Clear (Törlés) PPI Bypass for Enabled Commands (PPI áthidalás engedélyezett parancsokhoz) alapértelmezés szerint letiltva PPI Bypass for Disabled Commands (PPI-áthidalás letiltott parancsokhoz) Attestation enable (Tanúsítás engedélyezése) alapértelmezés szerint engedélyezve Key storage enable (Kulcstárolás engedélyezése) alapértelmezés szerint engedélyezve SHA-256 alapértelmezés szerint engedélyezve Disabled (Letiltva) Enabled (Engedélyezve) alapértelmezés szerint engedélyezve Computrace Lehetővé teszi az opcionális Computrace szoftver aktiválását, illetve letiltását. Az alábbi lehetőségek közül választhat: Deactivate (Deaktiválás) Disable (Letiltás) Activate (Aktiválás) alapértelmezés szerint engedélyezve 26 Rendszerbeállítás

27 Lehetőség CPU XD Support MEGJEGYZÉS: Az Activate (Aktiválás) és a Disable (Letiltás) lehetőségek választásával véglegesen aktiválja vagy letiltja a funkciót, így további módosításokra nincs lehetőség. Lehetővé teszi a processzor Execute Disable (Letiltás végrehajtása) módjának engedélyezését. Enable CPU XD Support (CPU XD támogatásának engedélyezése) alapértelmezés szerint engedélyezve Admin Setup Lockout Megakadályozza, hogy a felhasználók hozzáférjenek a beállításokhoz, ha a rendszergazdai jelszó be van állítva. Alapértelmezett beállítás: A funkció engedélyezve van Master Password Lockout (Mesterjelszó letiltása) Ez a lehetőség alapértelmezés szerint nincs engedélyezve. Biztonságos rendszerindítás képernyő opciók Lehetőség Secure Boot Enable Ez az opció engedélyezi vagy tiltja le Secure Boot funkciót. Disabled (Letiltva) Enabled (Engedélyezve) Alapértelmezett beállítás: Enabled (Engedélyezve) Expert Key Management Az összes biztonságos rendszerindító kulcs kezelése. Manage All Factory Keys (PK, KEK, DB, DBX) (Összes gyári kulcs kezelése (PK, KEK, DB, DBX)) MEGJEGYZÉS: A Secure Boot engedélyezéséhez a rendszert UEFI rendszerindítási üzemmódba kell kapcsolni, az Enable Legacy Option ROMs (Hagyományos beállítási ROM-ok engedélyezése) funkciót pedig ki kell kapcsolni. Intel Software Guard Extensions képernyő beállításai Lehetőség Intel SGX Enable Ez a mező határozza meg a biztonságos környezetet a kódok futtatásához és az érzékeny információk tárolásához a fő operációs rendszer szintjén. Az opciók: Software controlled (Szoftver szabályozza) alapértelmezés szerint engedélyezve Enabled (Engedélyezve) Alapértelmezett beállítás: Software controlled (Szoftver szabályozza) Enclave Memory Size Lehetővé teszi az SGX Enclave Reserve Memory Size (SGX beékelt lefoglalt memória mérete) funkció beállítását. Az opciók: 32 MB 64 MB 128 MB alapértelmezés szerint engedélyezve Rendszerbeállítás 27

28 Teljesítmény képernyő opciók Lehetőség Multi-Core Support Ez a mező meghatározza, hogy a folyamat egy magot használhat-e, vagy mindet. A további magok engedélyezésével növelheti egyes alkalmazások teljesítményét. A beállítás alapértelmezés szerint engedélyezve van. Lehetővé teszi a processzor többmagos támogatásának engedélyezését, illetve letiltását. A telepített processzor két magot támogat. Ha engedélyezi a Multi-Core Support beállítást, akkor két mag van engedélyezve. Ha letiltja a Multi-Core Support beállítást, akkor egy mag van engedélyezve. Enable Multi-Core Support (Többmagos támogatás engedélyezése) Alapértelmezett beállítás: Az opció engedélyezve van. Intel SpeedStep Lehetővé teszi az Intel SpeedStep funkció engedélyezését, illetve letiltását. Az Intel SpeedStep engedélyezése Alapértelmezett beállítás: Az opció engedélyezve van. C-States Control Lehetővé teszi a processzor további alvó állapotainak engedélyezését, illetve letiltását. C States Alapértelmezett beállítás: Az opció engedélyezve van. Intel TurboBoost Lehetővé teszi a processzor Intel TurboBoost módjának engedélyezését, illetve letiltását. Az Intel TurboBoost engedélyezése Alapértelmezett beállítás: Az opció engedélyezve van. HyperThread Control (HyperThread vezérlés) Lehetővé teszi a processzor HyperThreading (Többszálas vezérlés) funkciójának engedélyezését, illetve letiltását. Disabled (Letiltva) Enabled (Engedélyezve) Alapértelmezett beállítás: Az Enabled (Engedélyezve) lehetőség van kiválasztva. Energiagazdálkodás képernyő opciók Lehetőség AC Behavior Lehetővé teszi a táblaszámítógép automatikus bekapcsolásának engedélyezését, illetve letiltását, amikor a váltóáramú adaptert csatlakoztatja a számítógéphez. Alapértelmezett beállítás: Aktiválás váltóáramra csatlakozáskor nincs beállítva. Auto On Time Lehetővé teszi egy időpont beállítását, amikor a táblaszámítógépnek automatikusan be kell kapcsolnia. Az opciók: Disabled (Letiltva) Every Day (Mindennap) Weekdays (Hétköznapokon) 28 Rendszerbeállítás

29 Lehetőség Nap kijelölése Alapértelmezett beállítás: Disabled (Letiltva) USB Wake Support Lehetővé teszi, hogy a rendszer USB-eszközök csatlakoztatásakor bekapcsoljon készenléti állapotból. MEGJEGYZÉS: Ez a funkció csak akkor működik, ha a számítógép váltóáramú adapterre csatlakozik. Ha a váltóáramú adaptert a készenléti állapot alatt kihúzza, akkor a rendszer az energiatakarékosság érdekében megszünteti az USB-portok tápellátását. Ébresztés Dell USB-C dokkolón keresztül Alapértelmezett beállítás: A funkció alapértelmezés szerint engedélyezve van. Wireless Radio Control Lehetővé teszi azon funkció engedélyezését, illetve letiltását, amely automatikusan átvált a vezetékes vagy vezeték nélküli hálózatokról a fizikai kapcsolattól függetlenül. WLAN-rádió vezérlése WWAN-rádió vezérlése Alapértelmezett beállítás: Ezek a lehetőségek le vannak tiltva. Peak Shift Ez a beállítás lehetővé teszi, hogy a nap legnagyobb energiaigényű időszakában minimálisra csökkentse a hálózati áramfogyasztást. A beállítás engedélyezése után a rendszer akkor is akkumulátorról fog működni, ha csatlakoztatja a tápkábelt. Engedélyezze a Peak Shift beállítást. Állítsa be az akkumulátorra vonatkozó küszöbértéket 15% és 100% között) 15% (alapértelmezés szerint engedélyezve) Advanced Battery Charge Configuration Ezzel az opcióval a lehető leghosszabbra nyújthatja az akkumulátor élettartamát. A funkció engedélyezése esetén a rendszer a hagyományos töltési algoritmussal, valamint egyéb módszerekkel javítja az akkumulátor állapotát azokban az időszakokban, amikor a készülék nincs használatban. Disabled (Letiltva) Alapértelmezett beállítás: Disabled (Letiltva) Primary Battery Charge Configuration Az akkumulátor töltési módjának a kijelölését teszi lehetővé. Az opciók: Standard (Hagyományos) Hagyományos módon, teljesen feltölti az akkumulátort alapértelmezés szerint engedélyezve ExpressCharge (Expressz töltés) Rövidebb idő alatt feltölti az akkumulátort a Dell gyorstöltő technológiájának használatával. Egyéni töltés kijelölése esetén beállíthatja az egyéni töltés indítási és befejezési idejét. MEGJEGYZÉS: Előfordulhat, hogy nem minden akkumulátor esetében áll valamennyi töltési mód rendelkezésre. E beállítás engedélyezéséhez le kell tiltania az Advanced Battery Charge Configuration (Haladó akkumulátortöltési beállítások) beállítást. Rendszerbeállítás 29

30 POST viselkedés képernyő opciók Lehetőség Adapter Warnings Lehetővé teszi a rendszerbeállítási (BIOS) figyelmeztető üzenetek engedélyezését, illetve letiltását bizonyos típusú hálózati adapterek használata esetén. Alapértelmezett beállítás: Enable Adapter Warnings (Adapter figyelmeztetések engedélyezése) Keypad (Embedded) Lehetővé teszi egy vagy két módszer kiválasztását, amellyel a belső billentyűzetbe épített számbillentyűzet engedélyezhető. Fn Key Only (Csak Fn gomb) alapértelmezés szerint engedélyezve By Numlock MEGJEGYZÉS: Ennek a beállításnak nincs hatása, ha a telepítő fut. A beállítás csak az Fn Key Only (csak az Fn gombbal) módban működik. Numlock Enable E funkcióval engedélyezheti a Numlock funkciót a táblaszámítógép rendszerindítása során. Enable Numlock (Numlock funkció engedélyezése). A beállítás alapértelmezés szerint engedélyezve van. Fn Key Emulation Beállíthatja, hogy a Scroll Lock gombot szeretné-e az Fn gomb funkciójának emulálására használni. Enable Fn Key Emulation (Fn billentyű emulációjának engedélyezése) alapértelmezés szerint engedélyezve Fn Lock Options Lehetővé teszi, hogy az <Fn> + <Esc> billentyűkombinációval váltson az F1 F12 billentyűk elsődleges funkciói és másodlagos funkciói között. Ha letiltja ezt az opciót, akkor nem tud dinamikusan váltani az előbbi gombok funkciói között. A következő lehetőségek közül választhat: Fn Lock (Fn zárolása) alapértelmezés szerint engedélyezve Lock Mode Disable/Standard (Zár mód letiltva/normál) Lock Mode Enable / Secondary (Zár mód engedélyezve / Másodlagos) Fastboot Lehetővé teszi a rendszerindítás meggyorsítását bizonyos kompatibilitási lépések kihagyásával. Az opciók: Minimal (Minimális) Thorough (Alapos) alapértelmezés szerint engedélyezve Auto (Automatikus) Extended BIOS POST Time Full Screen Logo (Teljes képernyős logó) Warnings and Errors (Figyelmeztetések és hibák) Lehetővé teszi további indításkésleltetés beállítását. Az opciók: 0 seconds (0 másodperc) alapértelmezés szerint engedélyezve 5 seconds (5 másodperc) 10 seconds (10 másodperc) E funkció használata esetén a logó teljes képernyős módban jelenik meg, ha a kép megfelel a képernyő felbontásának. Enable Full Screen Logo (Teljes képernyős logó engedélyezése) Ha ezt a beállítást használja, a rendszerindítási folyamatban csak akkor áll be szünet, ha a rendszer figyelmeztetéseket vagy hibákat észlel. Prompt on Warnings and Errors (Kérdezés figyelmeztetések és hibák esetén) alapértelmezés szerint engedélyezve 30 Rendszerbeállítás

31 Lehetőség Continue on Warnings (Továbblépés a figyelmeztetéseknél) Continue on Warnings and Errors (Továbblépés a figyelmeztetéseknél és hibáknál) MEGJEGYZÉS: A rendszer hardvereinek működése szempontjából kritikusnak ítélt hibák esetén a rendszer mindig meg fog állni. Sign of Life Indication (Életjelek jelzése) A beállítás alapértelmezés szerint le van tiltva. Virtualizáció támogatás képernyő opciók Lehetőség Virtualization Lehetővé teszi az Intel Virtualization Technology funkció engedélyezését, illetve letiltását. Enable Intel Virtualization Technology (Intel virtualizációs technológia engedélyezése) alapértelmezés. VT for Direct I/O Engedélyezi vagy letiltja, hogy a Virtual Machine Monitor (virtuális számítógép-figyelő, VMM) kihasználja az Intel virtualizációs technológiája által a közvetlen bemenet/kimenet számára biztosított kiegészítő hardverképességeket. Enable VT for Direct I/O (VT engedélyezése I/O-hoz - alapértelmezett beállításként engedélyezve van. Trusted Execution Ez a funkció határozza meg, hogy a mért virtuális gépfigyelő (MVMM) használhatja-e az Intel Trusted Execution Technology funkció által kínált hardveres lehetőségeket. A funkció használatához engedélyezni kell a TPM Virtualization Technology (TPM virtualizációs technológia) és a Virtualization Technology for Direct I/O (Virtualizációs technológia a közvetlen bemenethez/kimenethez) opciókat. Trusted Execution technológia alapértelmezett beállítás szerint letiltva Vezeték nélküli képernyő opciók Lehetőség Wireless Device Enable A belső vezeték nélküli eszközök engedélyezését és letiltását teszi lehetővé. WWAN/GPS WLAN/WiGig Bluetooth Minden beállítás alapértelmezés szerint engedélyezve van. MEGJEGYZÉS: A WWAN-hoz tartozó IMEI-szám a WWAN-kártya külső dobozán található. Karbantartási képernyő opciói Lehetőség Service Tag Asset Tag A táblaszámítógép szervizcímkéjének megjelenítése. Létrehozhatja a rendszer termékcímkéjét, ha még nincs megadva. Ez a lehetőség alapértelmezés szerint nincs beállítva. Rendszerbeállítás 31

32 Lehetőség BIOS Downgrade Data Wipe Ez a mező vezérli a rendszer firmware-ének visszaállítását egy korábbi állapotra. Az Allow BIOS Downgrade (BIOS-visszaállítás engedélyezése) funkció alapértelmezés szerint engedélyezve van. Ezzel a mezővel a felhasználó az összes belső tárolóeszközről biztonságosan törölheti az adatokat. A Wipe on Next boot (Adatmegsemmisítés a következő rendszerindításkor) funkció alapértelmezés szerint nincs engedélyezve. A parancs a következő típusú eszközökre vonatkozik: Belső M.2 SATA SDD Belső M.2 PCIe SSD Belső emmc BIOS Recovery Ez a beállítás lehetővé teszi a felhasználó számára, hogy visszaállítson bizonyos sérült BIOS-állapotokat a felhasználó elsődleges merevlemezén lévő vagy egy külső USB-kulcson lévő helyreállítási fájlból. BIOS Recovery from Hard Drive (BIOS visszaállítása merevlemez-meghajtóról) alapértelmezés szerint engedélyezve Always perform Integrity Check (Mindig legyen integritás-ellenőrzés) alapértelmezés szerint letiltva A rendszernapló-képernyő beállításai Lehetőség BIOS Events Thermal Events Megtekintheti és törölheti a rendszerbeállítások (BIOS) program önindítási tesztje során bekövetkezett eseményeket. Megtekintheti és törölheti a rendszerbeállítások (Thermal) program önindítási tesztje során bekövetkezett eseményeket. Power Events A BIOS frissítése Megtekintheti és törölheti a rendszerbeállítások (Power) program önindítási tesztje során bekövetkezett eseményeket. Az alaplap cseréjekor és új BIOS-verzió megjelenésekor javasolt frissíteni a BIOS rendszert (Rendszerbeállítások). Ügyeljen rá, hogy táblaszámítógépének akkumulátora teljesen fel legyen töltve, és csatlakoztatva legyen a hálózati áramforráshoz. 1 Indítsa újra a táblaszámítógépet. 2 Látogasson el a Dell.com/support weboldalra. 3 Töltse ki a Service Tag (Szervizcímke) vagy az Express Service Code (Expressz szervizkód) mezőt, majd kattintson a Submit (Elküldés) lehetőségre. MEGJEGYZÉS: A szervizcímke megkereséséhez kattintson a Where is my Service Tag? (Hol van a szervizcímke?) lehetőségre. MEGJEGYZÉS: Ha nem találja a szervizcímkét, akkor kattintson a Detect My Product (Terméktípus észlelése) pontra. Kövesse a képernyőn megjelenő útmutatást. 4 Ha nem találja a szervizcímkét, kattintson a táblaszámítógép termékkategóriájára. 5 A listában válassza a Product Type (Terméktípus) lehetőséget. 6 Válassza ki táblaszámítógépének típusát. Megjelenik a táblaszámítógép Product Support (Terméktámogatás) oldala. 7 Kattintson a Get drivers (Illesztőprogram megszerzése) sorra, és kattintson a View All Drivers (Összes illesztőprogram megtekintése) lehetőségre. Megnyílik az illesztőprogramok és letöltések oldala. 8 A Drivers and Downloads (Illesztőprogramok és letöltések) képernyőn az Operating System (Operációs rendszer) legördülő listában válassza a BIOS lehetőséget. 32 Rendszerbeállítás

33 9 Keresse meg a legfrissebb BIOS fájlt, majd kattintson a Download File (Fájl letöltése) lehetőségre. Megvizsgálhatja azt is, hogy mely illesztőprogramokat kell frissíteni. A termék frissítendő illesztőprogramjainak megkereséséhez kattintson az Analyze System for Updates (A rendszer frissítendő elemeinek elemzése) pontra, és kövesse a képernyőn megjelenő útmutatást. 10 Válassza ki a kívánt letöltési módszert a Please select your download method below (Válassza ki a letöltés módját) ablakban, majd kattintson a Download File (Fájl letöltése) lehetőségre. Megjelenik a File Download (Fájl letöltése) ablak. 11 A fájl táblaszámítógépre mentéséhez kattintson a Save (Mentés) gombra. 12 A frissített BIOS-beállítások táblaszámítógépre telepítéséhez kattintson a Run (Futtatás) lehetőségre. Kövesse a képernyőn megjelenő utasításokat. MEGJEGYZÉS: A BIOS-verziót egyszerre legfeljebb három verzióval javasolt frissíteni. Ha például 1.0-ról 7.0-ra szeretné frissíteni a BIOS-t, akkor először telepítse a 4.0-s verziót, majd ezután a 7.0-s verziót. Rendszer- és beállítás jelszó A számítógép védelme érdekében beállíthat egy rendszerjelszót vagy beállítás jelszót. Jelszó típusa Rendszerjelszó Beállítás jelszó A jelszó, amelyet meg kell adni a bejelentkezéshez a rendszerre. A jelszó, amelyet meg kell adni a számítógép BIOS beállításainak eléréséhez és módosításához. FIGYELMEZTETÉS: A jelszó funkció egy alapvető védelmet biztosít a számítógépen lévő fájlok számára. FIGYELMEZTETÉS: Ha a számítógép nincs lezárva és felügyelet nélkül hagyják, bárki hozzáférhet a fájlokhoz. MEGJEGYZÉS: A számítógépet letiltott rendszer- és beállítás jelszó funkcióval szállítják. Rendszer- és beállító jelszó hozzárendelése Új System Password (Rendszerjelszó) csak akkor rendelhető hozzá, ha az állapot a Not Set (Nincs beállítva). A rendszerbeállításba való belépéshez a rendszerindítást követően azonnal nyomja meg az F2 gombot. 1 A System BIOS (Rendszer BIOS) vagy a System Setup (Rendszerbeállítás) képernyőn válassza a Security (Biztonság) lehetőséget, majd nyomja meg az Enter billentyűt. Megjelenik a Security (Biztonság) képernyő. 2 Válassza a System Password (Rendszerjelszó) lehetőséget és hozzon létre egy jelszót az Enter the new password (Adja meg az új jelszót) mezőben. A rendszerjelszó beállításához kövesse az alábbi szabályokat: A jelszó maximum 32 karakterből állhat. A jelszó tartalmazhat számokat 0-tól 9-ig. Csak kisbetűk használhatók, a nagybetűk nem engedélyezettek. Csak a következő speciális karakterek engedélyezettek: szóköz, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). 3 Írja be a korábban beírt rendszerjelszót a Confirm new password (Új jelszó megerősítése) mezőbe, majd kattintson az OK gombra. 4 Nyomja meg az Esc billentyűt, és egy üzenet jelzi, hogy mentse el a módosításokat. 5 A módosítások elmentéséhez nyomja meg az Y billentyűt. A számítógép újraindul. Rendszerbeállítás 33
