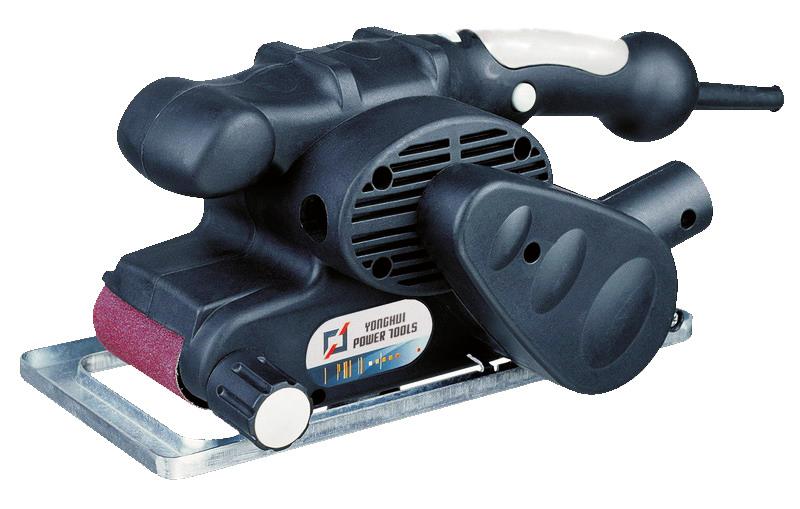

KH-BS800 HASZNÁLATI ÚTMUTATÓ CSISZOLÓVÁSZNAS KÉZI CSISZOLÓGÉP BS-800 SMART

Átírás

1 GARANCIA KARTYA 1. Trading gépeire és szerszámaira a Polgári Törvénykönyv előírásainak megfelelő, a vásárlás dátumától számított 6/24 hónap időtartamú jótállás jár (a jótállási igény bejelentésekor a garanciakártyához mellékelni kell a vásárlást igazoló bizonylatot vagy számlát). Az egyéb közvetlen vagy közvetett személyi sérülések vagy anyagi károk nem tartoznak a jótállás hatálya alá. 2. A jótállás nem terjed ki a szakszerűtlen kezelésből, a szerszám túlterheléséből, az útmutatóban lefektetett útmutatások be nem tartásából, az engedélyezetlen tartozékok használatából, az illetéktelen javításból, normál kopásból és elhasználódásból, valamint a szállítás közbeni károsodásokból eredő hibákra. A jótállás a következő tartozékokra sem terjed ki: motor, szénkefék, tömítések, forró levegővel működő alkatrészek és a rendszeres cserét igénylő alkatrészek. 3. Amennyiben a javítás nem esik a jótállás hatálya alá, annak minden költségét (beleértve magát a javítást, a javítóműhelybe, illetve az onnan történő elszállítást) a vásárlónak kell fedeznie, az érvényes árlista szerint. Lásd a www. 4. A jótállási igény bejelentésekor fel kell mutatnia a garanciakártyát, bizonyítania kell a vásárlás dátumát, meg kell adnia a gép sorozatszámát, szükség lesz továbbá az értékesítő cég pecsétjére, az eladó személy aláírására, valamint a vásárlási bizonylatra. 5. A jótállási igényt vagy a szerszámot értékesítő forgalmazó üzletében kell bejelenteni, vagy postán kell elküldeni az egyik javítóközpontba. Az értékesítő cég kötelessége a garanciakártya kitöltése (vásárlás dátuma, sorozatszám, céges pecsét és aláírás). Mindezeket az adatokat a vásárláskor kell rögzíteni. 6. A jótállási időszak annyival meghosszabbodik, amennyi ideig a szerszám a javítóközpontban volt. Ha a javítás vagy a hiba nem esik a jótállás hatálya alá, minden javítási és szállítási költséget a szerszám tulajdonosának kell fedeznie. Mi azt javasoljuk, hogy a szerszámot eredeti csomagolásában küldje el. Kérjük, a csomagoláshoz mellékelje a hiba rövid leírását is. 7. Mielőtt javítani küldené, a szerszámot alaposan tisztítsa meg. Ha a beküldött szerszám piszkos, a javítóközpont visszaküldheti, vagy tisztítási díjat számíthat fel. KH TRADING, Kft. Pf Budapest Termék: CSISZOLÓVÁSZNAS KÉZI CSISZOLÓGÉP BS-800 SMART Típus: KH-BS800 Sorozatszám (terméksorozat): Gyártási dátum: A javítóműhely megjegyzései: Eladási dátum, pecsét, aláírás: Tel.: 06/40/ Fax: 06/1/ (csak egy helyi hívás díját fizeti) A feltüntetett telefonszámok sorba vannak kötve tehát egy konkrét szám foglaltsága esetén a hívás egy másik szabad számra fut be, hogy a call-centrum mindig és mindenki részére elérhető legyen. A szolgáltatásaink minőségének javítása érdekében a hívásokat esetenként ellenőrizzük. Nyitvatartási idő: INTERNET: H - P: 8:00-17:00 ertekesites@uni-max.hu Az áraink az ÁFA-t és a szállítási költségeket nem tartalmazzák. Az áruszállításra a KH Trading s.r.o. Általános kereskedelmi feltételei az irányadóak. Cégbejegyzés: Prágai Megyei Kereskedelmi Bíróság, C részleg, betét: Cégszám Adószám SZERVÍZ Logistic centre Klecany (Klecany Logisztikai Központ) Topolová Klecany Cseh Köztársaság Helyesen kitöltött garanciakártya vagy a termék típusát is feltüntető vásárlási bizonylat (számla, vásárlási nyugta) hiányában, a jótállási igényt nem fogadjuk el. HASZNÁLATI ÚTMUTATÓ CSISZOLÓVÁSZNAS KÉZI CSISZOLÓGÉP BS-800 SMART KH-BS800

2 Tisztelt Vásárló! Köszönjük, hogy a KH Trading s.r.o csörlőjét választotta! Készségesen felajánljuk Önnek cégünk szolgáltatásait termékünk megvásárlása előtt, közben és utána. Ha bármilyen kérdése, megjegyzése vagy ötlete merül fel, kérjük lépjen kapcsolatba kereskedelmi központunkkal. Minden tőlünk telhetőt megteszünk, hogy kérdését időben megválaszolhassuk. Kérjük, hogy a gép használatba vétele előtt gondosan olvassa át ezt az útmutatót. Az Ön feladata, hogy áttanulmányozza a gép biztonságos használatához és üzemeltetéséhez szükséges útmutatásokat, valamint, hogy tisztában legyen a gépek használata során felmerülő veszélyekkel. FIGYELMEZTETÉS! Ne használja a gépet, amíg át nem olvasta ezt az egész kézikönyvet, és amíg a gép kezelésével meg nem ismerkedett. Tartsa meg ezt a kézikönyvet, később szüksége lehet rá. A biztonsági útmutatásokra különlegesen nagy figyelmet fordítson. A biztonsági szabályok be nem tartása a kezelő vagy a közelben álló személyek sérülését, illetve a gép vagy a munkadarab rongálódását eredményezheti. Fordítson különösen nagy figyelmet a gépen látható biztonsági jegyzetekre és biztonsági címkékre. Azokat soha ne távolítsa el és ne rongálja meg. Kérjük, írja be ebbe a rovatba a vásárlási számla számát és az eladási bizonylat számát. LEÍRÁS A kézi csiszológép egy olyan elektromos szerszám, melyet a II. biztonsági szigetelési osztályba soroltak. Ezt a csiszológépet egyfázisú villanymotor hajtja és kétszeres szigeteléssel van ellátva. Ezt a szerszámot fafelületek végmegmunkálására, fapadló csiszolására, felületek fényezésére, az acél- és fémfelületek végmegmunkáló csiszolására, a fémfelületek fényesítésére, a rozsda és a régi festék eltávolítására, a kövek és a beton csiszolására, valamint más felületmegmunkálási műveletekre használhatja. A csomagolásban a következők vannak: csiszológép, a csiszolópor gyűjtőzsákja, tartalék szénkefék és távtartó lemez. MŰSZAKI ADATOK Áramfelvétel W Tápfeszültség ~ 230 V/50 Hz A csiszolóvászon mozgási sebessége m percenként A csiszolóvászon méretei mm Az útmutatóban foglalt útmutatások, rajzok és egyéb információk pontossága a kinyomtatás dátumától függ. Folyamatosan végzett termékfejlesztésünkre való tekintettel fenntartjuk annak jogát, hogy a termék paraméterein a vásárló előzetes értesítése nélkül is módosításokat végezhessünk. 2

3 Jelentés és karbantartási jelentés: DÁTUM JAVÍTÁSI ÉS KARBANTARTÁSI??? JELENTÉS JAVÍTÁSI ÉS KARBANTARTÁSI JELENTÉS JAVÍTÓMŰHELY BIZTONSÁGI ÓVINTÉZKEDÉSEK??? Ezt az eszközt csak 18 évesnél idősebb, a munkára illetve a környezetbiztonsági eljárásokra kiképzett személy használhatja. A berendezést kezelő személynek a berendezés kezelésére való alkalmasságát orvosi bizonyítvánnyal kell igazolnia. Előzze meg a leggyakoribb sérüléseket - KÉZI CSISZOLÓGÉPEK A kézikönyvünkben használt szimbólumok jelentése Figyelmeztetés! Ez a szimbólum személyes sérülés vagy a készülék, illetve a munkadarabok károsodásának veszélyére figyelmeztet. Vigyázat! Az Ön által használt gép elektromos üzemű! Elektromos veszély. Forgó alkatrészekbe való beakadás veszélye! Vigyázat! A forgó alkatrészek elkaphatják a laza ruházatot vagy az egyes testrészeket. Figyelmeztetés! Károsodás veszélye. Megjegyzés: További tudnivalók. Használjon személyi védőfelszerelést. Általános útmutatások Bizonyosodjon meg arról, hogy ismeri a szerszámot vagy a gépet, illetve azok kezelését. Legyen tisztában a gép helytelen használatából fakadó kockázatokkal. Győződjön meg arról, hogy amennyiben a gépet más személy használja, ő is ismeri a biztonságos kezelés módját, és a helytelen használat esetén fennálló veszélyekkel is tisztában van. Rendkívül nagy figyelmet fordítson a gépen látható biztonsági tájékoztatókra és biztonsági címkékre. Ne távolítsa el és ne rongálja meg őket. Ha a figyelmeztető címke olvashatatlanná válik, lépjen kapcsolatba a termék forgalmazójával. A piszkos és rendetlen munkahely balesetek forrása. Soha ne dolgozzon gyengén megvilágított, szűk vagy zsúfolt helyiségekben. Mindig stabil testtartásban álljon. A szerszámait tartsa tisztán és biztonságos használatra alkalmas állapotban. A fogantyúkat zsiradékmentesen és tisztán kell tartani. Gondoskodjon arról, hogy gyermekek, illetéktelen személyek és állatok ne juthassanak a műhelybe. A gépet csakis a tervezett célnak megfelelően használja. Használjon egyéni védőfelszerelést: védőszemüveg, fülvédő, porvédő maszk, biztonsági lábbeli, stb. Ne nyúljon ki túl messzire, és használja mindkét kezét. 3

4 Soha ne dolgozzon alkohol vagy más drog hatása alatt. Ne használja a gépet/szerszámot, ha szédül vagy gyengének érzi magát. A gép bármiféle módosítása vagy átalakítása szigorúan tilos. NE HASZNÁLJA A GÉPET, ha alakváltozást szenvedett alkatrészt, repedést vagy más sérülést talál rajta. Munkavégzés közben soha ne végezzen karbantartást a gépen. Ha bármilyen szokatlan jelt lát vagy furcsa hangot hall, azonnal kapcsolja ki a gépet. Használat után ne feledje levenni a kulcsokat és/vagy csavarhúzókat a gépről. Használat előtt győződjön meg arról, hogy minden csavar biztonságosan meg van húzva. Rendszeresen végezze a gép karbantartását. Használat előtt bizonyosodjon meg arról, hogy a gép biztonságos működésre alkalmas állapotban van, és hogy nem károsodott. A javításhoz csak eredeti cserealkatrészeket használjon. A gyártó beleegyezése nélkül használt tartozékok és szerelvények sérülést okozhatnak a kezelőszemélyzetnek. A munka természetének megfelelő szerszámot használjon. Ne terhelje túl a szerszámokat, a tartozékokat vagy a gépet. Nagyobb volumenű munkákhoz, erősebb gépet használjon. Ne terhelje túl a gépet. A munka volumenét úgy mérje fel, hogy az kényelmes sebességgel végrehajtható legyen. A gép túlterhelése miatt bekövetkező károk nem tartoznak a jótállás hatálya alá. Óvja a gépet a szélsőségesen magas hőmérsékletektől vagy a közvetlen napsugárzástól. Ez a gép nem alkalmas nedves körülmények között vagy esőben történő munkavégzésre. Ha a gépet nem használja, olyan száraz és jól elzárt helyen tárolja, ahol gyermekek nem férhetnek hozzá. A gép használata előtt győződjön meg, hogy az összes védőelem megfelelően és hatékonyan működik. Bizonyosodjon meg arról, hogy minden mozgó alkatrész megfelelő és működőképes állapotban van. Használat előtt győződjön meg, hogy egyetlen alkotóelem sincs elrepedve vagy beragadva. Bizonyosodjon meg, hogy az összes alkotóelem előírásszerűen van rögzítve és felszerelve. Az említettek mellett, vegyen számításba minden olyan körülményt, mely a gép megfelelő működését kedvezőtlenül befolyásolhatná. ÁTVIZSGÁLÁSI??? JELENTÉS A felhasználó köteles az érvényes szabályoknak és előírásoknak megfelelően tesztelni és átvizsgálni a gép elektromos berendezését. Eredményjelentés: DÁTUM ÁTVIZSGÁLÁSI JELENTÉS ÁTVIZSGÁLÁST VÉGZŐ SZERELŐ SZÁMA/ALÁÍRÁSA Finommechanikai részek Soha ne rögzítse satuval a gépet. Óvja a gépet a leeséstől vagy a megütődéstől. A munka befejezése után a gépet tegye vissza a hordtáskájába. Összeszerelés Nepoužívejte zařízení, dokud není kompletně sestaveno podle pokynů manuálu. Elektromos berendezés Az elektromos készülékek használata közben minden alapvető biztonsági szabályt tartson be, hogy megelőzhesse a tűz és az áramütés veszélyét, vagy az egyéb kockázatokat. Az eszköz használata előtt teljes mértékben olvassa át ezt a kézikönyvet, és tartson be minden biztonsági szabályt. Az eszköz használata előtt teljes mértékben olvassa át ezt a kézikönyvet, és tartson be minden biztonsági szabályt. Győződjön meg arról, hogy a hálózati tápkábel dugasza a megfelelő fali aljzatba van kapcsolva. A villanymotor károsodásának megelőzéséért, a fali aljzatban keringő feszültség meg kell egyezzen a gép címkéjén feltüntetett tápfeszültséggel. A túl alacsony tápfeszültség nem elég a motor meghajtásához. Mielőtt a gép csatlakozó dugaszát a fali aljzathoz csatlakoztatná, győződjön meg, hogy a főkapcsoló az OFF (Kikapcsolt) pozícióban áll. A munka befejezése után húzza ki a hálózati tápkábel csatlakozó dugaszát a fali aljzatból, és kapcsolja ki a főkapcsolót. Az elektromos szerszámokat soha ne hordozza az elektromos kábelnél fogva. A hálózati tápkábel dugaszát soha ne a kábel rángatásával húzza ki a fali aljzatból. 4

5 A tápkábelt óvja a magas hőmérsékletektől, az olajtól és a festékhígítóktól, és ügyeljen arra, hogy a tápkábel ne lógjon éles felületek fölött. Rendszeresen ellenőrizze a hálózati tápkábelt. Ha sérült, szakképzett szakemberrel cseréltesse ki. Rendszeresen ellenőrizze a hosszabbító kábeleket. A sérült hosszabbító kábelt cseréltesse ki. Amennyiben hosszabbító kábelt kell használnia, a megfelelő teljesítményű kábelt használja. Csak teljes mértékben lecsévélve használja. Rendszeresen ellenőrizze a hosszabbító kábeleket. A sérült kábelt azonnal javítassa meg vagy cseréltesse ki. Karbantartás, javítás vagy beállítás előtt kapcsolja ki a főkapcsolót, és húzza ki a hálózati tápkábel dugaszát a fali aljzatból. Gondoskodjon arról, hogy a gépet még véletlenül se tudja senki se bekapcsolni. Ha nem feltétlenül szükséges, ne tartsa közel az ujjait a főkapcsolóhoz. Ha gépét munkaasztalra szereli, a felszerelés után oldja ki a biztonsági kapcsolót. Ne használja a gépet olyan környezetben, ahol robbanásveszélyes anyagot tárolnak vagy használnak (pl. festéküzlet, gyúlékony anyagok raktára stb.). Ne használja a gépet nedves környezetben vagy nedvesen. Kéziszerszámok Ne tegye le a gépet, amíg az teljes mértékben le nem állt. Ha leteszi a gépet, győződjön meg arról, hogy a gép nem nyomja a szerszámot. Soha ne rögzítse satuval a gépet. A munkadarabot mindig biztonságosan rögzítse, és különös gondossággal járjon el a munkadarab kivételénél és kezelésénél. Forgó szerszámok/gépek Mindig megfelelő munkaruhát hordjon (ne hordjon laza ruházatot, ékszereket, stb.). A hosszú hajat be kell fedni és a fej mögé kell kötni. Ne használjon tönkrement védőlábbelit. A ruhaujjakat fel kell tűrni. A forgó alkatrészek elkaphatják a laza ruházatot vagy az egyes testrészeket. Ne távolítsa el a védőburkolatokat. Bizonyosodjon meg, hogy a gépkezelő védelme megfelelő. Munkavégzés közben ne érintse meg és ne kerüljön a mozgó részek közelébe. Tartsa távol a kezeit a gép mozgó vagy forgó alkatrészeitől. Falvésés A munkadarabot alkalmas rögzítőeszközzel vagy satuval mindig biztonságosan rögzítse a munkaasztalhoz. Munka közben ne tartsa kézben a munkadarabot. Mindkét kezét használja a gép/szerszám fogantyúinak a megragadásához. Ne nyúljon ki túl messzire. Stabilan, mindkét lábán álljon. Ily módon nem esik el, ha valami Önnek ütközik. Tisztán és élesen tartsa a szerszámait. A szerszámcserénél és a karbantartásnál tartsa be a biztonsági utasításokat. Bizonyosodjon meg arról, hogy a munkadarab megfelel az előírt műszaki paramétereknek, és biztonságosan rögzítve van. A munkadarabot nagyon elővigyázatosan vegye ki a rögzítőeszközből. Csiszolás A csiszolási műveletek közben a gépet csak kíméletesen nyomja a munkadarabhoz. Ha a gépet túl nagy erővel nyomja a munkadarabhoz, a csiszolóvászon váratlanul leállhat vagy elszakadhat. Ugyanakkor ebben az esetben a gép is kiugorhat az Ön kezéből. 5

6 Pásová bruska Használjon védőszemüveget. Ha a munkavégzés során sok por keletkezik, használjon védőmaszkot és védőszemüveget. A gépet két kézzel fogja. Mindkét fogantyút használja. A gép bekapcsolása előtt győződjön meg, hogy a csiszolóvászon nem érintkezik a megmunkálandó darab felületével. A gép bekapcsolása után várja meg, míg a csiszolóvászon sebessége maximális lesz. Ne érintse meg a gép forgó részeit. Egyéb felszerelések Ha a gépen összenyomott rugók találhatók, megfelelő eszközöket használjon azok lassú és biztonságos felengedéséhez. VIGYÁZAT??? Ha a gép elromlik, küldje vissza a forgalmazóhoz gyors javításra. Kérjük, mellékelje hozzá a hiba rövid leírását. Ezzel megkönnyíti a javítást. Ha a gép még jótállási időn belül van, mellékelje hozzá a garanciakártyát és a vásárlási bizonylatot. A jótállási időszak letelte után a gépét speciális áron javítjuk. A szállítás közbeni rongálódás megelőzése érdekében a gépet jól csomagolja be, vagy használja fel az eredeti csomagolóanyagot. A szállítás folyamán bekövetkező, a gép helytelen csomagolásából adódó károkért nem vállalunk felelősséget. Ha a fuvarozónál ez ügyben panaszt emel, kártérítési igényének elbírálásánál a csomagolás szintje és módja jelentős szerepet játszik. Megjegyzés: A kézikönyvünkben található képek és tartalom valamint a valóságos termék vagy tartozékok között lehetnek kisebb eltérések. Ez folyamatosan végzett termékfejlesztésünk következménye. Hasonló jellegű kisebb eltérések a termék funkcionalitását nem befolyásolják. ÖSSZESZERELÉS Mielőtt a csomagolóanyagot eldobná, győződjön meg arról, hogy semmi nem maradt benne. Ha mégis maradtak benne alkatrészek, vegye ki és szerelje a gépre őket. Az esetleg hiányzó alkatrészek ellenőrzéséhez használja az alkatrészlistát, az összeszereléshez pedig a szerelési rajzot. KEZELÉS 1. Elülső fogantyú 2. Hátulsó fogantyú 3. Indító kapcsoló 4. Biztonsági kapcsoló 5. Porgyűjtő zsák 6. Porelszívó kimenet 7. Szénkefe védő 8. Beállító fogantyú 6 11

7 A csiszolóvászon ellenőrzése A csiszolóvászon gyakran tönkremegy. Az elhasználódott csiszolóvásznak nem felelnek meg a célnak, és a csiszolási folyamat hatékonysága jelentősen csökken. A csiszolóvásznat már az első elhasználódási jelek észrevételekor cserélje ki. Rendszeresen ellenőrizze és tisztítsa meg a szellőzőnyílásokat, hogy megelőzze a motor túlmelegedését. A túlmelegedést az eltömődött szellőzőnyílások okozzák. Tartsa tisztán a szerszámait. A szennyeződés behatolhat a gép belső szerkezetébe és megrongálhatja azt. A gép tisztításához ne használjon agresszív tisztítószereket vagy festékhígítót. A műanyag alkatrészeket szappanos vízben megnedvesített puha ronggyal tisztítsa. Paraffinolajba mártott ronggyal tisztítsa és kenje a fémfelületeket. Ha nem használja a gépet, zsírozza meg, majd a korrózió megelőzése végett száraz helyen tárolja. A hatályos jogi előírásoknak megfelelően, a szénkefék és a csiszolóvásznak kopó alkatrésznek számítanak, és azokra a jótállás hatálya nem terjed ki. A gép használatának részletes ismertetését ez a kézikönyv nem tartalmazza, mert a gyártó/ forgalmazó feltételezi, hogy a felhasználónak már van tapasztalata az ehhez hasonló munkákban. Továbbá, az alkalmazandó jog ezt a gépet szabadon árusítható és mindennapi használatú szerszámként tartja nyilván. Ha a felhasználó nem ismeri a gép használatát, javasoljuk, hogy bővebb tájékoztatásért forduljon a Munkabiztonsági Osztályhoz. A megfelelő csiszolóvászon kiválasztása AA - Fa- és fémfelületek csiszolására való. CC - Palához hasonló kövek, műanyag- és betonfelületek és nemfémes anyagok csiszolására vagy fényezésére való. A csiszolószemcse Csiszolás típusa A csiszolószemcse Csiszolás típusa mérete mérete AA40 Durva CC40 Durva AA60 CC60 AA80 Közepes CC80 Közepes AA100 CC100 AA120 CC120 AA150 Finom CC150 Finom AA180 CC180 AA240 CC240 Ha durva felületet csiszol, akkor as szemcseméretű csiszolóvásznat használjon. A finomabb csiszoláshoz vagy fényezéshez kisebb szemcseméretű csiszolóvásznat (60 és annnál nagyobb számozású) használjon. Lásd a fenti táblázatot. Ha a munkadarab felülete nem egyenlete, akkor először egy durva csiszoláshoz való csiszolóvászonnal simítsa el a felületet. A végmegmunkáláshoz finom szemcsézettségű csiszolóvásznat használjon. A csiszolóvászon felfogása LESELEJTEZÉS A készüléket élettartamának végén az érvényes előírásoknak és szabályoknak megfelelően semmisítse meg. Az Ön gépe fém- és műanyag alkatrészekből áll, amelyek szétválasztásuk után újrahasznosíthatók. 1. Szerelje szét a gép minden részét. 2. Anyaguk szerint válassza szét az alkatrészeket (pl. fém, gumi, műanyag stb.). A szétválasztott részeket juttassa el egyik közeli újrahasznosító létesítménybe. 3. Elektromos hulladék (használt elektromos szerszámok, villanymotorok, töltőkészülék, elektronikai alkatrészek, akkumulátorok, elemek stb.) Tisztelt Vásárló! Az elektromos hulladékra vonatkozó érvényben lévő regionális szabályok és előírások értelmében az elektromos hulladék veszélyes hulladéknak minősül. Az elektromos hulladék megsemmisítését az Ön országában érvényes hulladékkezelési előírásoknak megfelelően kell végezni. Tilos az elektromos hulladékot a szokásos háztartási hulladék közé keverni. Elhasznált elektromos készülékét eljuttathatja egyik közeli újrahasznosítási létesítménybe. Az elektromos és veszélyes hulladékok kezeléséről bővebb tájékoztatást a helyi hatóságnál vagy az interneten kaphat. Figyelem: A csiszolóvászon felhelyezése előtt bizonyosodjon meg arról, hogy a hálózati tápkábel dugasza ki van húzva a fali aljzatból, és hogy a főkapcsoló/nyomógomb kikapcsolt (OFF) helyzetben van. Húzza meg a fogantyút, hogy meglazítsa a vászonfeszítő szerkezetet. Helyezze az új vásznat a meghajtó dobra. Vászoncsere közben ügyeljen arra, hogy a csiszolóvászon hátoldalán lévő nyíl a csiszológépen feltüntetett nyíl irányába nézzen, hogy így biztosítva legyen a helyes forgásirány. Amint a vásznat feltette, a fogantyút helyezze vissza az eredeti helyére. Fogantyú 10 7

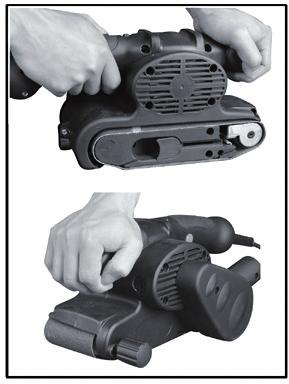

8 A csiszolóvászon pályájának beállítása Kapcsolja be a gépet. és miközben figyeli a csiszolóvászon forgó mozgását, úgy forgassa a beállító fogantyút, hogy a vászon mozgása szimmetrikussá váljon. Ha a csiszolóvászon mozgási pályájának beállítása nem megfelelő, a vászon szélei megkárosodhatnak. A porgyűjtő zsák felszerelése és kiürítése A porgyűjtő zsákot acélszalaggal rögzítse a porelszívó kimenetre. Ha a porgyűjtő zsák megtelik, gépének teljesítménye jelentősen csökken. A legjobb porgyűjtés és az optimális leadott teljesítmény, valamint a hatékony csiszolási folyamat biztosításáért, a porgyűjtő zsákot már akkor ürítse ki, amikor az befogadóképessége kétharmadáig megtelt. A porgyűjtő zsákot a következőképpen ürítheti ki. Vegye le a zsákot a kimenetről és ürítse ki. Nyissa ki a zsákon található zippzárat és ürítse ki a zsák tartalmát. Beállító fogantyú A porgyűjtő zsák felszerelése Kezelés Bizonyosodjon meg, hogy a csiszolóvászon párhuzamos a munkadarab felületével. A gép mindkét fogantyúját ragadja meg, úgy az elülsőt, mint a hátsót. A helyzetnek megfelelően mozgassa előre és hátra a gépet. Figyelem: A gépet csak kíméletesen nyomja a megmunkálandó felülethez. A gép önsúlya elég kell legyen a csiszoláshoz. A gépre kifejtett túlzott nyomóerő lelassíthatja a csiszolószalag forgását, leégetheti a motort, vagy megkárosíthatja a munkadarabot vagy a gép fő részeit. A szénkefék cseréje KARBANTARTÁS A gép bekapcsolása Amennyiben be akarja kapcsolni a gépet, először a biztonsági kapcsolót kell megnyomnia, és csak majd azután a főkapcsolót/nyomógombot. Ha a gépet sikerült bekapcsolnia, a biztonsági gombot felengedheti. Ha a gépet ki akarja kapcsolni, egyszerűen engedje fel a főkapcsolót/nyomógombot. Figyelem: Mielőtt a hálózati tápkábel dugaszát a fali aljzathoz csatlakoztatná, bizonyosodjon meg, hogy a főkapcsoló tökéletes állapotban van és megfelelően működik. Amennyiben rendellenes működést tapasztal, egy elfogadott szervízközponttal javítassa meg. Figyelem: A gép bekapcsolása előtt győződjön meg, hogy a csiszolóvászon nem érintkezik a megmunkálandó darab felületével. Vigyázat: Mielőtt teljesen leállna, a gépet ne tegye a munkaasztalra. Főkapcsoló/nyomógomb Biztonsági kapcsoló Rendszeresen ellenőrizze a szénkefék állapotát. Bizonyosodjon meg, hogy a szénkefék szabadon mozgnak a tokjaikban. Ha a szénkefék hossza 6 mm alá esik, cserélje ki őket. Csere esetén, mindkét szénkefét cserélje ki. Használjon egy csavarhúzót a szénkefék burkolatának az eltávolításáért. Távolítsa el a régi keféket, és helyezzen be újakat. Helyezze vissza a burkolatokat. Csavarhúzó Szénkefe védő 8 9
