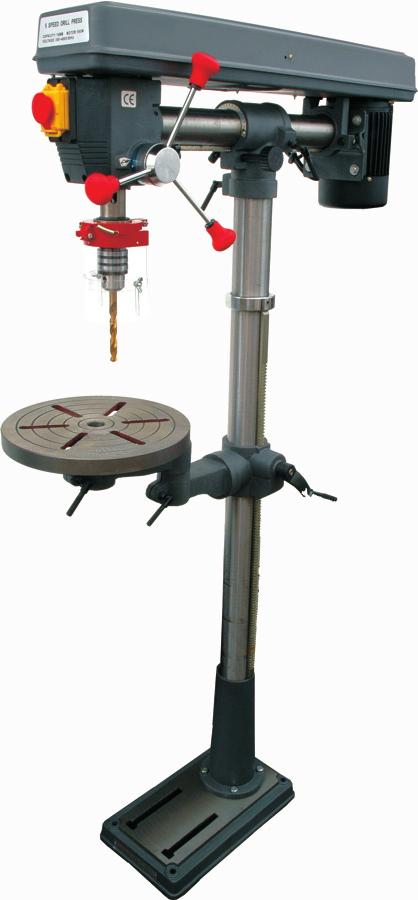

RDP16T HASZNÁLATI ÚTMUTATÓ ASZTALI RADIÁLFÚRÓ GARANCIA KARTYA

Átírás

1 GARANCIA KARTYA 1. Trading gépeire és szerszámaira a Polgári Törvénykönyv előírásainak megfelelő, a vásárlás dátumától számított 6/24 hónap időtartamú jótállás jár (a jótállási igény bejelentésekor a garanciakártyához mellékelni kell a vásárlást igazoló bizonylatot vagy számlát). Az egyéb közvetlen vagy közvetett személyi sérülések vagy anyagi károk nem tartoznak a jótállás hatálya alá. 2. A jótállás nem terjed ki a szakszerűtlen kezelésből, a szerszám túlterheléséből, az útmutatóban lefektetett útmutatások be nem tartásából, az engedélyezetlen tartozékok használatából, az illetéktelen javításból, normál kopásból és elhasználódásból, valamint a szállítás közbeni károsodásokból eredő hibákra. A jótállás a következő tartozékokra sem terjed ki: motor, szénkefék, tömítések, forró levegővel működő alkatrészek és a rendszeres cserét igénylő alkatrészek. 3. Amennyiben a javítás nem esik a jótállás hatálya alá, annak minden költségét (beleértve magát a javítást, a javítóműhelybe, illetve az onnan történő elszállítást) a vásárlónak kell fedeznie, az érvényes árlista szerint. Lásd a www. 4. A jótállási igény bejelentésekor fel kell mutatnia a garanciakártyát, bizonyítania kell a vásárlás dátumát, meg kell adnia a gép sorozatszámát, szükség lesz továbbá az értékesítő cég pecsétjére, az eladó személy aláírására, valamint a vásárlási bizonylatra. 5. A jótállási igényt vagy a szerszámot értékesítő forgalmazó üzletében kell bejelenteni, vagy postán kell elküldeni az egyik javítóközpontba. Az értékesítő cég kötelessége a garanciakártya kitöltése (vásárlás dátuma, sorozatszám, céges pecsét és aláírás). Mindezeket az adatokat a vásárláskor kell rögzíteni. 6. A jótállási időszak annyival meghosszabbodik, amennyi ideig a szerszám a javítóközpontban volt. Ha a javítás vagy a hiba nem esik a jótállás hatálya alá, minden javítási és szállítási költséget a szerszám tulajdonosának kell fedeznie. Mi azt javasoljuk, hogy a szerszámot eredeti csomagolásában küldje el. Kérjük, a csomagoláshoz mellékelje a hiba rövid leírását is. 7. Mielőtt javítani küldené, a szerszámot alaposan tisztítsa meg. Ha a beküldött szerszám piszkos, a javítóközpont visszaküldheti, vagy tisztítási díjat számíthat fel. KH TRADING, Kft. Tel.: 06/40/ Pf Budapest Fax: 06/1/ (csak egy helyi hívás díját fizeti) A feltüntetett telefonszámok sorba vannak kötve tehát egy konkrét szám foglaltsága esetén a hívás egy másik szabad számra fut be, hogy a call-centrum mindig és mindenki részére elérhető legyen. A szolgáltatásaink minőségének javítása érdekében a hívásokat esetenként ellenőrizzük. Nyitvatartási idő: INTERNET: H - P: 8:00-17:00 ertekesites@uni-max.hu Az áraink az ÁFA-t és a szállítási költségeket nem tartalmazzák. Az áruszállításra a KH Trading s.r.o. Általános kereskedelmi feltételei az irányadóak. Cégbejegyzés: Prágai Megyei Kereskedelmi Bíróság, C részleg, betét: Cégszám Adószám SZERVÍZ Logistic centre Klecany (Klecany Logisztikai Központ) Topolová Klecany Cseh Köztársaság Termék: ASZTALI RADIÁLFÚRÓ RDP - 16T Típus: RDP16T Sorozatszám (terméksorozat): Gyártási dátum: A javítóműhely megjegyzései: Eladási dátum, pecsét, aláírás: Helyesen kitöltött garanciakártya vagy a termék típusát is feltüntető vásárlási bizonylat (számla, vásárlási nyugta) hiányában, a jótállási igényt nem fogadjuk el. HASZNÁLATI ÚTMUTATÓ ASZTALI RADIÁLFÚRÓ RDP - 16T RDP16T

2 Tisztelt Vásárló! Köszönjük, hogy a KH Trading s.r.o csörlőjét választotta! Készségesen felajánljuk Önnek cégünk szolgáltatásait termékünk megvásárlása előtt, közben és utána. Ha bármilyen kérdése, megjegyzése vagy ötlete merül fel, kérjük lépjen kapcsolatba kereskedelmi központunkkal. Minden tőlünk telhetőt megteszünk, hogy kérdését időben megválaszolhassuk. Jelentés és karbantartási jelentés: JAVÍTÁSI ÉS KARBANTARTÁSI??? JELENTÉS Kérjük, hogy a gép használatba vétele előtt gondosan olvassa át ezt az útmutatót. Az Ön feladata, hogy áttanulmányozza a gép biztonságos használatához és üzemeltetéséhez szükséges útmutatásokat, valamint, hogy tisztában legyen a gépek használata során felmerülő veszélyekkel. DÁTUM JAVÍTÁSI ÉS KARBANTARTÁSI JELENTÉS JAVÍTÓMŰHELY FIGYELMEZTETÉS! Ne használja a gépet, amíg át nem olvasta ezt az egész kézikönyvet, és amíg a gép kezelésével meg nem ismerkedett. Tartsa meg ezt a kézikönyvet, később szüksége lehet rá. A biztonsági útmutatásokra különlegesen nagy figyelmet fordítson. A biztonsági szabályok be nem tartása a kezelő vagy a közelben álló személyek sérülését, illetve a gép vagy a munkadarab rongálódását eredményezheti. Fordítson különösen nagy figyelmet a gépen látható biztonsági jegyzetekre és biztonsági címkékre. Azokat soha ne távolítsa el és ne rongálja meg. Kérjük, írja be ebbe a rovatba a vásárlási számla számát és az eladási bizonylat számát. LEÍRÁS A gépet olyan műhelyekben való használatra tervezték, ahol fa és fém fúrására van szükség. A munkadarabot radiálisan lehet a fúrófej alá tolni, a befogótokmányt pedig ban lehet megdönteni. A gép kezeléséhez szükséges személyek száma:1 FIGYELEM! Ha a gépnek nincs hálózati csatlakozó dugasza, a megfelelő dugaszt szakképzett technikus kell felszerelje. Bizonyosodjon meg, hogy a dugasz kompatíbilis a fali csatlakozó aljzat típusával. MŰSZAKI JELLEMZŐK Tápfeszültség ~ 230 V/50 Hz Teljesítményfelvétel W Névleges üresjárati fordulatszám , 735, 1 270, 2 075, ford./perc Sebességi fokozatok száma Tokmány mm Kúpos tengely Mk Szögállítási/megdöntési tartomány Tokmány szára mm Az alapzat méretei x 210 mm Magasság mm Tartóoszlop átmérő mm Bruttó tömeg kg Az útmutatóban foglalt útmutatások, rajzok és egyéb információk pontossága a kinyomtatás dátumától függ. Folyamatosan végzett termékfejlesztésünkre való tekintettel fenntartjuk annak jogát, hogy a termék paraméterein a vásárló előzetes értesítése nélkül is módosításokat végezhessünk. 2

3 ÁTVIZSGÁLÁSI??? JELENTÉS A felhasználó köteles az érvényes szabályoknak és előírásoknak megfelelően tesztelni és átvizsgálni a gép elektromos berendezését. Eredményjelentés: DÁTUM ÁTVIZSGÁLÁSI JELENTÉS ÁTVIZSGÁLÁST VÉGZŐ SZERELŐ SZÁMA/ALÁÍRÁSA BIZTONSÁGI ÓVINTÉZKEDÉSEK Ezt a gépet csak 18 évesnél idősebb, a munkára illetve a környezetbiztonsági eljárásokra kiképzett személy használhatja. A berendezést kezelő személynek a berendezés kezelésére való alkalmasságát orvosi bizonyítvánnyal kell igazolnia. Azt javasoljuk, hogy a figyelmeztető címkéket a munkaterületen jól láthatóan helyezze el. "Előzze meg a leggyakoribb sérüléseket" - FÚRÓK ÉS FÚRÓGÉPEK A biztonsági szimbólumok és öntapadós biztonsági címkék jelentése: Ne használjon vízzel vagy habbal oltó tűzoltókészüléket! Vigyázat! Elektromos felszerelés! Fennáll az ujjak levágásának veszélye Használat előtt csukja vissza a védőburkolatot Használat előtt olvassa át az útmutatót! Viseljen védőkesztyűt! Viseljen védőlábbelit! Viseljen arcvédő maszkot! Viseljen védőruházatot! Az öntapadós címkéket olyan helyekre helyezze, ahol azok a munkavégzés során és még a gép bekapcsolása előtt jól láthatók. Általános tudnivalók A műanyag zsákok és a csomagolóanyagok veszélyt jelentenek a gyermekekre és az állatokra. Győződjön meg arról, hogy ismeri a gépet, illetve annak a kezelését. Legyen tisztában a gép helytelen használatából fakadó veszélyekkel. A gépet használó személynek ismernie kell a biztonságos kezelés módját, és a helytelen használat esetén fennálló veszélyekkel is tisztában kell lennie. Mindig rendkívül figyeljen a címkéken feltüntetett biztonsági utasításokra. Ne távolítsa el és ne rongálja meg őket. Ha a címkék megrongálódtak vagy olvashatatlanná váltak, lépjen kapcsolatba a forgalmazóval. Tartsa tisztán a munkavégzés övezetét. A rendetlen munkaterület balesetek forrása lehet. Soha ne dolgozzon szűk helyen vagy gyengén megvilágított helyiségekben. Bizonyosodjon meg arról, hogy a talaj szilárd és stabil, és hogy elegendő mozgástér áll a rendelkezésére. Mindig stabil testtartásban dolgozzon. Állandóan figyeljen a munkájára, és minden érzékszervét használja. Ne folytassa a munkát, ha már nem tud rá figyelni. Tartsa tisztán a szerszámot. Tartsa tisztán és zsiradékmentesen a fogantyúkat. Gondoskodjon arról, hogy gyermekek, illetéktelen személyek és állatok ne juthassanak a műhelyébe. A kezét vagy a lábát soha ne helyezze a forgácsolási övezetbe. Működés közben soha ne hagyja felügyelet nélkül a gépet. A gépet csak a tervezett célokra használja. Viseljen egyéni védőfelszerelést: védőszemüveg, fülvédő, légzésvédő, biztonsági lábbeli, stb. Ne nyúljon ki túl messzire, és mindkét kezét használja. Soha ne dolgozzon alkohol vagy más drog hatása alatt. Ne használja a gépet, ha szédül vagy gyengének érzi magát. A szerszám bármiféle átalakítása vagy módosítása szigorúan tilos. NE HASZNÁLJA A GÉPET, ha repedést vagy sérülést talál rajta. 3

4 A gép működése közben soha ne végezzen karbantartást rajta. Ha bármilyen szokatlan jelt lát vagy furcsa hangot hall, állítsa le a gépet, és azonnal hagyja abba a munkát. Használatuk után, a kulcsokat és a csavarhúzókat mindig távolítsa el a gépről. Használat előtt győződjön meg arról, hogy minden csavar biztonságosan meg van húzva. Rendszeresen végezze a gép karbantartását. Használat előtt bizonyosodjon meg, hogy a gép biztonságos működésre alkalmas állapotban van, és sérülésmentes. A javításokhoz csak eredeti cserealkatrészeket használjon. A gyártó beleegyezése nélkül használt tartozékok és szerelvények sérülést okozhatnak a kezelőszemélyzetnek. A munka jellegének megfelelő gépet használjon. Ne terhelje túl a gépet vagy a tartozékait. Nehézüzemi igénybevétellel járó munkát ne végezzen az ahhoz szükségesnél kisebb teljesítményű géppel. Ne terhelje túl a gépet. A feladatot úgy mérje fel, hogy az kényelmes sebességgel végrehajtható legyen. A gép túlterhelése miatt bekövetkező károk nem tartoznak a jótállás hatálya alá. Óvja a gépet a szélsőségesen magas hőmérsékletektől és a közvetlen napsugárzástól. Ez a gép nem való nedves körülmények között történő munkavégzésre. Ha nem használja a gépet, olyan száraz és jól elzárt helyen tárolja, ahol gyermekek nem férhetnek hozzá. A gép használata előtt győződjön meg, hogy az összes védőelem megfelelően és hatékonyan működik. Bizonyosodjon meg, hogy minden mozgó alkatrész megfelelő és működőképes állapotban van. Használat előtt bizonyosodjon meg, hogy a gép egyik alkatrésze sincs elrepedve vagy beragadva. Győződjön meg, hogy minden alkatrészt előírásszerűen csatlakoztattak és szereltek fel. Az összes olyan körülménytől óvakodjon, mely a gép megfelelő működését kedvezőtlenül befolyásolhatná. Minden sérült alkatrészt és biztonsági elemet meg kell javítani vagy ki kell cserélni, kivéve, ha ez az útmutató erről másképp nem rendelkezik. Összeszerelés A gépet csak teljesen összeszerelt állapotban használja. Elektromos felszerelés Az elektromos készülékek használata közben minden alapvető biztonsági szabályt tartson be, hogy megelőzhesse a tűz és áramütés veszélyét, vagy az egyéb veszélyeket. A gép használata előtt teljesen olvassa át ezt az útmutatót, és tartson be minden biztonsági szabályt. Győződjön meg arról, hogy a hálózati tápkábel dugasza a megfelelő fali aljzatba van illesztve. A villanymotor károsodásának megelőzéséért, a fali aljzatban keringő hálózati feszültség értéke meg kell egyezzen a gép műszaki adatos címkéjén megadott tápfeszültséggel. A túl alacsony tápfeszültség nem elég a motor meghajtásához. Mielőtt a hálózati tápkábel dugaszát a fali csatlakozóba dugná, győződjön meg arról, hogy a főkapcsoló az OFF (kikapcsolt) állásban van. Ha a gépen nincs biztonsági kapcsoló, akkor helyette biztonsági villát talál rajta. A munka befejezése után húzza ki a tápkábel dugaszát a fali aljzatból. Az elektromos szerszámokat soha ne hordozza a tápkábelüknél fogva. A tápkábel dugaszát soha ne a kábel rángatásával húzza ki. Óvja a tápkábelt a magas hőmérsékletektől, az olajtól és a festékhígítóktól, és ügyeljen arra, hogy a tápkábel ne lógjon éles felületek fölött. Rendszeresen ellenőrizze a hálózati tápkábelt. Ha sérült, képzett szakemberrel cseréltesse ki. Rendszeresen ellenőrizze a hosszabbító kábeleket. A sérült hosszabbító kábelt cseréltesse ki. Amennyiben hosszabbító kábelt kell használnia, a megfelelő teljesítményűt válassza. A hosszabbító kábelt csak teljesen lecsévélve használja. Rendszeresen ellenőrizze a hosszabbító kábeleket. A sérült kábeleket azonnal javítassa meg vagy cseréltesse ki. Karbantartás, javítás vagy beállítás előtt kapcsolja ki a főkapcsolót, és húzza ki a hálózati tápkábel dugaszát a fali aljzatból. Gondoskodjon arról, hogy a gépet még véletlenül se lehessen bekapcsolni. Ha nem feltétlenül szükséges, ne tartsa közel az ujjait a főkapcsolóhoz. Ha ezt a gépet munkaasztalra szereli, a felszerelés után oldja ki a biztonsági kapcsolót. 4 Pozíció Megnevezés Darabszám 1 Az összeszerelés kezdete 1 2 Talapzat 1 3 Címke 1 4 Tartóoszlop 1 5 Csavar 4 6 Gépasztal tartó 1 7 Fogaskerék 1 8 Tengely 1 9 Csigakerékhajtás 1 10 Fogantyú 1 11 Csap Anya 1 13 Menetelt csap 1 14 A gépasztal állítására szolgáló kar 2 15 Fogazott rúd 1 16 Gépasztal 1 17 Csavar 1 18 Anya 1 19 Meghajtó szíjtárcsa 1 20 Tengely részegység 1 21 Szíjtárcsa tengely 1 22 Golyóscsapágy 2 23 Távtartó alátét 1 24 Golyós betét 1 25 Tokmánymozgató doboz 1 26 Biztosító csavar 4 27 Záródó fej 1 28 Burkolatos és anyás rugó 1 29 Anya 1 30 Anya 1 31 Anya 1 32 Önbemetsző csavar 1 33 Biztosíték 1 34 Keresztrúd 1 35 Tengelymozgató fej 1 36 Biztosító csavar szárnyas anyával 2 37 Tengelyt mozgató rúd 3 38 Tengelyvégi alkatrész 3 39 Tengely részegység 1 40 Üreges tengely 1 41 Alátét 1 42 Tengely 1 43 Golyóscsapágy 1 44 Golyóscsapágy 1 45 Tömítés 1 46 Tokmány 1 46a Tokmánymozgató kar 1 47 Szíjtárcsa burkoló részegység 1 48 Szíjtárcsa burkolat 1 49 A tárcsa védőburkolatát tartó alap 2 50 Szíjtárcsa burkolat 1 ALKATRÉSZLISTA Pozíció Megnevezés Darabszám 51 Címke 1 52 Szíjtárcsa ház védőburkolata 1 53 Csavar 8 54 Csillag formájú betét 1 55 Alátét 4 56 Alátét 4 57 Csavar 3 58 Kapcsolódoboz 1 59 Kapcsoló 1 60 Nyomógomb 1 61 Tápkábel villás dugasszal 1 62 Csavar 3 63 Kábeltartó 3 64 Kábel karmantyú 2 65 Persely 1 66 Kábelköteg 1 67 Kábel 2 68 Gumiburkolat 1 69 Villanymotor 1 70 Spec. kulcs 1 71 Vezetőgörgő 1 72 Biztosítócsavar 1 73 Ékszíj 1 74 Motortartó konzol 1 75 Hátsó tartó 1 76 Állítószeg 1 77 Csap 1 78 Csavar 6 79 Anya 6 80 Rugó Megvezető rúd 1 82 Vízszintes fogasléc 1 83 A központi oszlop részegysége 1 84 A központi oszlop törzse 1 85 Szögállító tárcsa 1 86 Anya 1 87 Állítószeg 1 88 Állító végalkatrész 1 89 Mozgatható kerék 1 90 Fogaskerék 1 91 Csap 1 92 Biztosító alátét 1 93 A fogasléc gyűrűje 1 94 Csavar 1 95 Használati útmutató 1 96 Csavar 2 97 Szárnyasanya 2 98 Kulcs 1 99 Kulcs Tengelytartó 1 9

5 RÉSZLETES ALKATRÉSZRAJZ Ne használja a gépet olyan környezetben, ahol robbanásveszélyes anyagokat tárolnak vagy használnak (pl. festéküzlet, gyúlékony anyagok raktára, stb.). Ne használja a gépet nedves környezetben vagy nedvesen. A gép elektromos rendszerét normál környezetben történő használatra terveztük, ahol a hőmérséklet +5 és +40 C között, a relatív páratartalom pedig + 40 C-nál 50% alatt van. Az elektromos készülékeket az előírt gyakorisággal kell ellenőrizni. Forgó szerszámok Mindig alkalmas munkaruhát viseljen (ne hordjon laza öltözéket, nyakkendőt, ékszert, stb.). A hosszú hajat be kell fedni és a fej mögé kell kötni. Ne viseljen tönkrement munkavédelmi cipőt. A ruhaujjakat fel kell tűrni. A mozgó/forgó alkatrészek elkaphatják a testrészeit! Ne távolítsa el a védőburkolatokat. Bizonyosodjon meg, hogy a gépkezelő védelme megfelelő. Munkavégzés közben ne érintse a mozgó alkatrészeket, és ne menjen közel hozzájuk. Tartsa távol a kezeit a mozgó és forgó gépalkatrészektől. Fúrás Alkalmas rögzítőeszközzel vagy satuval, a munkadarabot mindig biztonságosan rögzítse a gépasztalhoz. Munkavégzés közben ne tartsa kézzel a munkadarabot. Ne nyúljon túl messzire. Stabilan, mindkét lábán álljon. Ily módon nem esik el, ha valami Önnek ütközik. Tartsa tisztán és élesen a szerszámait. Szerszámcserénél és karbantartásnál tartsa be a biztonsági utasításokat. Bizonyosodjon meg, hogy a munkadarab megfelel az előírt műszaki paramétereknek, és hogy biztonságosan van rögzítve. A munkadarabot nagyon elővigyázatosan vegye ki a rögzítőeszközből. A fúrógép elindítása előtt győződjön meg arról, hogy a tokmány helyes irányban forog, és hogy az megfelel a fúrószerszám műszaki jellemzőinek. ÖSSZESZERELÉS Összeszerelés közben kövesse a robbantott ábrát. Lásd a Részletes alkatrészrajz című fejezetet. 1. Nyissa ki a gép szállítódobozát. Vegye ki belőle a talapzatot (1), a gépasztalt (16) és a tartóoszlopot (4). Rögzítse az oszlopot a gépasztalra, majd fogja hozzá a talapzathoz. 2. Fogja fel a gépasztalt (16). 3. Vegye ki a fogaskerekes alátoló dobozt (25) és fogja az oszlophoz (4). 4. Egy kulcs segítségével, húzza meg az összes csavart (5). 5. Az állítócsappal (26) szerelje fel a szíjtárcsa védőburkolatát (48) a csapágyas fejre (25). 6. Az összeszerelés befejezése után a gyári védőréteget alkohollal vagy zsírtalanítóval távolítsa el, majd megfelelő olajjal kenje meg. 7. Helyezze a fúrógépet egyenletes és szilárd felületre vagy a padlózatra. 8. Bizonyosodjon meg arról, hogy bekapcsolás után a gép nem kezd vibrálni. 9. Bizonyosodjon meg arról, hogy a gépasztal konzolja simán mozog fel és le. 10. Végül pedig bizonyosodjon meg arról, hogy a rúd könnyedén forog a tengely körül. A GÉP KEZELÉSE Használati tanácsok A következő utasítások kevésbé tapasztalt fúrógép használóknak szólnak. Fúrás előtt egy haszontalan anyagon próbálja ki az egész műveletet. 8 5

6 A. A helyes fordulatszám kiválasztása: A fúrási sebesség elsősorban a munkadarab anyagától, a furat átmérőjétől, a fúrószerszám típusától és a furat megkívánt megmunkálási minőségétől függ. Minél kisebb a fúró átmérője, annál nagyobb forgássebességet használnak. Puha anyagok fúrásánal nagyobb forgássebességet kell használni, mint a kemény anyagok fúrásánál. B. Fémek fúrása: Befogóeszközzel vagy satuval, fúrás közben mindig rögzítse a munkadarabot. Fúrás közben a munkadarabot soha ne fogja a kezével. A fúrószerszám bármikor beragadhat a furatba, de ez főleg a furat teljes elkészülte után szokott megtörténni. Ha a munkadarabot kézzel fogja és a fúró beragad az anyagba, a munkadarab kicsúszhat a kezéből és sérüléseket okozhat. Ilyenkor az elrepülő munkadarab a gép tartóoszlopát is megkárosíthatja. A munkadarabot biztosan kell rögzíteni. A munkadarab legapróbb elmozdulása vagy megdőlése csökkentheti a furat minőségét és a fúró túlzott kopásához vezethet. A lapos munkadarabokat egy fadarabra helyezze, és biztosan fogja őket a gépasztalhoz. Bizonyosodjon meg, hogy a munkadarab nem fog körbeforogni. A rendszertelen formájú munkadarabokat biztosan kell rögzíteni a gépasztalhoz. C. Fa fúrása: A gépet főleg fém fúrására használják, de fa fúrására is használható.utóbbi esetben fa fúrására használatos fúrókat kell használnia. ezek olyan fúrószerszámok, melyek lapos aljú furatokat készítenek. Ne használjon kézi fúráshoz használatos, hegyes végű fúrókat. Ezek a fúrók nagyon gyorsan fúrnak, és ha nagy sebességgel használják őket, a munkadarabot felemelhetik a gépasztalról és körbeforgathatják. A gép kezelése 1. Nyissa ki a szíjtárca védőburkolatát, és engedje ki a bütyköstengely bal- és jobboldali karját. Ezt követően addig nyomja vissza a kart, amíg a szíj feszessége megfelelővé válik. 2. A tokmány sebessége más szíjtárcsák használatával is módosítható. Lásd a védőbukolat belső oldalán feltüntetett diagramot. A sebesség beállítása után győződjön meg, hogy a szíj feszessége megfelelő. Nyomja vissza a bütyköstengely mindkét karját. 3. Illessze a tápkábel dugaszát a fali csatlakozó aljzatba, majd állítsa a kapcsolót az ON (Bekapcsolva) pozícióba. A tokmány jobb felé kell forogjon. 4. A sérülések megelőzése, valamint a furat minőségének és pontosságának a biztosítása végett, a munkadarabot biztosan rögzítse a gépasztalhoz. 5. Miután a tápkábel dugaszát bedugta a fali aljzatba, nyomja meg az indítógombot és a tokmány forogni kezd. 6. Nyomja meg az elülső váz jobboldalán található tartót, hogy az lent maradjon. Tartsa tisztán a gépet. A szennyeződés behatolhat a gépbe és károsodást okozhat. Ne tisztítsa agresszív tisztítószerekkel vagy festékhígítóval a gépet. A műanyag alkatrészeket szappanos vízben megnedvesített ronggyal tisztítsa. A fémfelületeket paraffinolajba mártott ronggyal tisztítsa és kenje át. Ha nem használja a gépet, zsírozza le, majd a korrózió megelőzése végett száraz helyen tárolja. A karbantartásokat és javításokat csak kihúzott hálózati csatlakozó dugasszal végezze. Tartsa tisztán a ventillátort, hogy a motor megfelelően tisztulhasson. A karbantartási munkákat szakképzett technikus kell végrehajtsa. A javításokhoz csak eredeti cserealkatrészeket használjon. Az érvényben lévő jogi előírások szerint a szénkefék és az ékszíjak kopó alkatrészeknek számítanak, és azokra a jótállás nem terjed ki. 6 KARBANTARTÁS Ez az útmutató nem tartalmazza a gép használatának részletes ismertetését, mert a gyártó/forgalmazó feltételezi, hogy a felhasználónak már van tapasztalata az ehhez hasonló munkákban. Továbbá, az alkalmazandó jog ezt a gépet szabadon árusítható és mindennapi használatú eszközként tartja nyilván. Ha a felhasználó nem ismeri e szerszám használatát, azt tanácsoljuk, forduljon a Munkabiztonsági Osztályhoz, ahol bővebb felvilágosítást kaphat. Kenés A munkavégző felületeket megfelelő zsírral, rendszeresen kenje. A csapágyak, az üreges tengelyek és a meghajtó tárcsák gyári kenést kaptak, zártak, és a gép egész élettartama alatt nem kell megkenni őket. A lehető legjobban sülyessze le a tengelyt és háromhavonta olajozza meg. Vegye le a motorhajtó ékszíjat és nyomja a bütyköstengely karját a motor felé. Kéthavonta kissé kenje meg a balés jobboldali, mozgatható rudat. Ha szükséges és az nem mozog könnyedén, a gépasztal satuját is kenje meg. MEGSEMMISÍTÉS Ha a gép élettartama lejárt, azt az érvényes szabályok és előírások szerint kell leselejtezni. Az Ön gépe fém- és műanyag alkatrészekből áll, amelyek szétválasztásuk után újrahasznosíthatók. 1. Teljesen szerelje szét a gépet. 2. Az alkatrészeket anyaguk szerint válogassa szét (pl. fém, gumi, műanyag, stb.). A szétválogatott alkatrészeket juttassa el az önhöz legközelebb eső újrahasznosító központba. 3. Elektromos hulladék (elhasznált elektromos szerszámok, villanymotorok, töltőkészülék, elektronikai alkatrészek, akkumulátorok, elemek stb.) Tisztelt Vásárló! Az elektromos hulladékra vonatkozó érvényben lévő regionális szabályok és előírások értelmében, az elektromos hulladék veszélyes hulladéknak minősül. Az elektromos hulladék megsemmisítését az Ön országában érvényes hulladékkezelési előírásoknak megfelelően kell végezni. Az elektromos hulladékot nem szabad a szokásos háztartási hulladék közé keverni. Elhasznált elektromos készülékét juttassa el az Önhöz legközelebb eső újrahasznosítási központba. Az elektromos és veszélyes hulladékok kezeléséről a helyhatóságtól vagy az interneten kaphat bővebb tájékoztatást. VIGYÁZAT Ha a gép elromlik, küldje vissza a forgalmazóhoz gyors javításra. Kérjük, mellékelje hozzá a hiba rövid leírását. Ezzel megkönnyíti a javítást. Ha a gép még jótállási időn belül van, mellékelje hozzá a garanciakártyát és a vásárlási bizonylatot. A jótállási időszak letelte után a gépét speciális áron javítjuk. A szállítás közbeni rongálódás megelőzése érdekében a gépet jól csomagolja be, vagy használja fel az eredeti csomagolóanyagot. A szállítás folyamán bekövetkező, a gép helytelen csomagolásából adódó károkért nem vállalunk felelősséget. Ha a fuvarozónál ez ügyben panaszt emel, kártérítési igényének elbírálásánál a csomagolás szintje és módja jelentős szerepet játszik. Megjegyzés: A kézikönyvünkben található képek és tartalom valamint a valóságos termék vagy tartozékok között lehetnek kisebb eltérések. Ez folyamatosan végzett termékfejlesztésünk következménye. Hasonló jellegű kisebb eltérések a termék funkcionalitását nem befolyásolják. 7
