Eseményvezérelt alkalmazások fejlesztése I 8. előadás. Adatbázis-kezelés modell/nézet architektúrában

Átírás

1 Eötvös Loránd Tudományegyetem Informatikai Kar Eseményvezérelt alkalmazások fejlesztése I 8. előadás Adatbázis-kezelés modell/nézet architektúrában Giachetta Roberto groberto@inf.elte.hu

2 A modell/nézet architektúra Az összetettebb alkalmazásoknál célszerű a kétrétegű architektúrát bevezetni, amelyet a modell/nézet (Model/View) architektúrának nevezünk felhasználó nézet alkalmazás modell Adatkezelő alkalmazásoknál ez több szempontból is hasznos lehet, pl.: az adatkezelést könnyen átalakíthatóvá teszi az adatmegjelenítést egyedire szabhatjuk ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:2

3 A Qt koncepciója A Qt 4 magába ágyazta a modell/nézet architektúrát adatkezelésre, így beépített elemek használatával is elérhető az alkalmazás rétegelt felépítése a modell biztosít osztályokat a különböző adatforrások olvasására, írására, pl. listák, XML fájlok, adatbázisok, fájlrendszer, a nézet különböző megjelenítő grafikus vezérlőket tartalmaz, pl. listák, táblázatok, a két réteg pontos összeillesztését a delegált (delegate) osztályok felügyelik, amelyek meghatározzák, milyen módon jelenjenek meg az adatok ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:3

4 A Qt koncepciója lista megjelenítő tábla megjelenítő fa megjelenítő nézet delegált nézet modell lista modell fájlrendszer modell adatbázis modell szöveg listák fájlrendszer adatbázis ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:4

5 Adattársítás és indexelés A felületen a nézetek mellett egyéb grafikus vezérlők is kezelhetik az adatokat, amennyiben megfelelő adattársítást (data binding) biztosítunk a vezérlő és a modell között Egy modell tetszőlegesen sok különböző felületi elemhez kapcsolható, különböző nézetek és adattársítások használatával Az adatközlés a felület és a modell között indexek segítségével történik, amely az adatok lokalizálására szolgál típusa a QModelIndex, mely lehetőséget ad a modell tetszőleges adatának hierarchikus elérésére különböző szerepeket adhat az adatokat, úgymint tartalmazás, vagy megjelenítés ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:5

6 Adattársítás és indexelés felületi vezérlő táblamegjelenítő modell indexek vezérlő adattársítás nézet delegált adatbázis modell parancs objektumok adatbázis kapcsolat adatbázis ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:6

7 Adatbázis-kezelő modellek A modellek a QAbstractItemModel leszármazottai, ezek közül adatbázis-kezelésre 3 alkalmazható: QSqlQueryModel: egy lekérdezés eredményének listázására QSqlTableModel: egy tábla írására és olvasására QSqlRelationalTableModel: idegen kulcsokat tartalmazó tábla kezelésére alkalmazható, további táblákból begyűjtött adatokkal QAbstractItemModel QSqlQueryModel QSqlTableModel QSqlRelationalTableModel ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:7

8 Lekérdezés modellek Amennyiben egyszerű olvasást akarunk végezni, a QSqlQueryModel biztosít megfelelő műveleteket, pl.: QSqlQueryModel model; model.setquery("select "); // lekérdezés beállítása model.setheaderdata(0, Qt::Horizontal, "Id"); // oszlop fejlécének beállítása model.setheaderdata(1, Qt::Horizontal, "Data"); a setquery() metódussal beállíthatunk tetszőleges lekérdezést (szövegesen, vagy a parancsobjektumot) a sorok számát a rowcount(), az oszlopok számát a columncount() metódussal kérdezhetjük le ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:8

9 Lekérdezés modellek a record(<sor>) művelet tetszőleges sorát lekérdezi a modellnek, amely QSqlRecord típusú lesz, amelynek elérhetjük mezőit (value(<oszlop>)) az index(<sor>, <oszlop>) művelet tetszőleges elemét lekérdezi a modellnek, ami QModelIndex típusú lesz, aminek elérhetjük az adatrészét (data()) Modellek megjelenítéséhez a QAbstractItemView leszármazottait kell használnunk, táblázatos megjelenítéshez a QTableView osztályt, pl.: QTableView view; view.setmodel(model); // modell beállítása view.show(); // megjelenítése ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:9

10 Példa Feladat: Készítsük el az apartman adatbázis épületeinek (buildings) grafikus megjelenítését. az alkalmazáshoz nem kell egyetlen új osztályt se definiálnunk, a létező típusok felhasználásával megoldható a feladat az ablakban egy táblamegjelenítőben jelenjen meg a tábla teljes tartalma, ehhez egy QTableView példányt alkalmazunk az adatok betöltését egy lekérdező modellel végezzük (QSqlQueryModel), amely megkapja a megfelelő lekérdezést, és lefuttatja a lekérdező műveleteket (QSqlQuery) ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:10

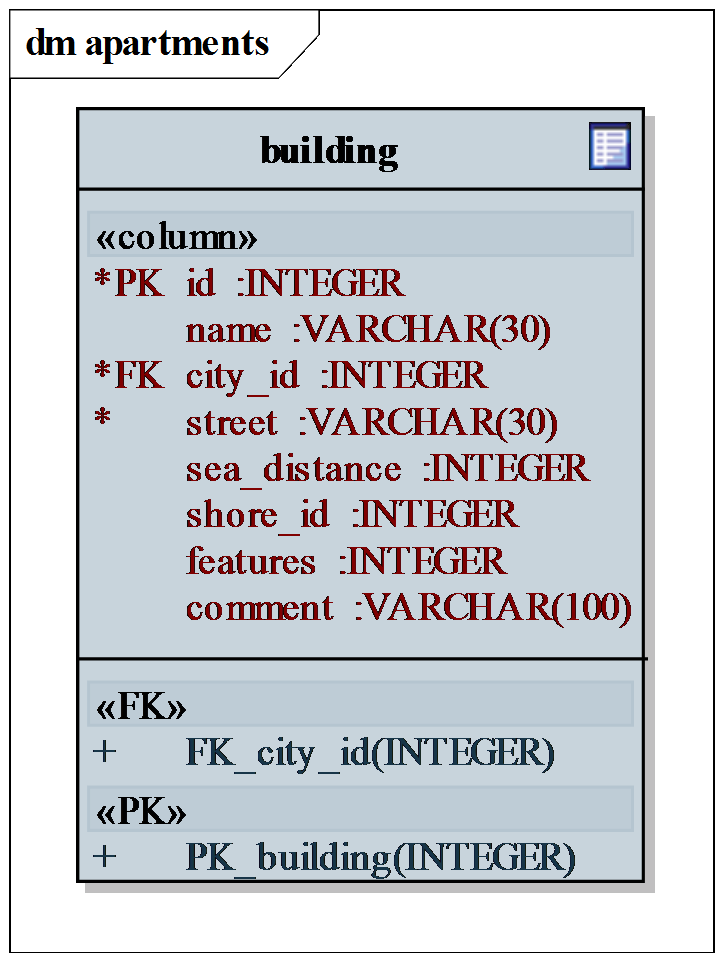

11 Példa Tervezés (adatbázis): ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:11

12 Példa Tervezés (alkalmazás): class BuildingQuery QAbstractItemView -model QAbstractItemModel QTableView QSqlQueryModel -query QSqlQuery ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:12

13 Példa Megvalósítás (main.cpp): int main(int argc, char *argv[]) { QCoreApplication a(argc, argv); QSqlDatabase db = QSqlDatabase::addDatabase("MYSQL"); // adatbázis-kapcsolat létrehozása QSqlQueryModel* model = QSqlQueryModel; // lekérdezési modell model->setquery("select * from building"); // lekérdezés beállítása ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:13

14 Példa Megvalósítás (main.cpp): model->setheaderdata(0, Qt::Horizontal, trutf8("azonosító")); // fejlécek beállítása QTableView* tableview = new QTableView; // táblamegjelenítő tableview->setmodel(model); // modell beállítása a megjelenítőhöz tableview->show(); } return a.exec(); ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:14

15 Indexek használata A modellen belüli adatok kezelését indexek (QModelIndex) segítségével tehetjük meg minden elemnek a modellünkben saját indexe van, saját címmel, amely a modell felépítésétől függ ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:15

16 Indexek és megjelenítő használata az indexhez tartozó adatot a data() metódussal kérhetjük le az index sorral (row()) és oszloppal (column()) rendelkezik, fák esetén az indexnek lehetnek gyerek (child(<sorszám>)), illetve szülő (parent()) elemei is Az indexeket a nézetben is használhatjuk a kiválasztás módját a setselectionbehavior(<viselkedés>) és setselectionmode(<mód>) műveletekkel szabályozzuk a setcurrentindex(<index>) a kijelölést állítja az edit(<index>) művelettel szerkeszthetővé tehetünk egy elemet, az update(<index>) frissíti az adott tartalmat ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:16

17 Szerkesztő modellek Egy tábla adatbázisbeli tábla lekérdezését és szerkesztését a QSqlTableModel osztály biztosítja, amely számos további szolgáltatást nyújt a settable(<táblanév>) művelettel állíthatunk be egy táblát adatforrásnak, a select() művelet szolgál az adatok lekérdezésére adatot beállítani a setdata(<index>, <adat>) metódussal tudunk lehetőségünk van tetszőlegesen rendezni az adatokat a setsort(<oszlop>, <rendezési mód>) művelettel az insertrow(<sor>) beszúr egy üres sort a megadott helyre, a removerow(<sor>) töröl egy sort ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:17

18 Szerkesztő modellek Pl.: QSqlTableModel *model; // modell QTableView *view; // nézet model->settable("mytable"); // tábla beállítása model->setsort(0, Qt::AscendingOrder); // rendezés model->select(); // adatok betöltése int row = view->currentindex().row(); // kijelölt sor lekérdezése model->insertrow(row); // új sor beszúrása QModelIndex index = model->index(row, 0); // index létrehozása a sor első oszlopára model->setdata(index, 100); // adat beállítása ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:18

19 Példa Feladat: Készítsünk alkalmazást, amely alkalmas az épületek szerkesztésére, új épület létrehozására, törlésére. a táblaszerkesztést egy ablakba (TableModelDialog) helyezzük, amelyhez felvesszük a hozzáadás és törlés gombjait, a táblakezeléshez használjunk QSqlTableModel-t, a megjelenítéshez QTableView-t beszúráskor lekérdezzük a kijelölt sor indexét, behelyezünk egy sort a helyére, átállítjuk a kijelölést (az indexen keresztül), majd szerkesztésre váltunk törléskor töröljük a kijelölt sort, és áthelyezzük a kijelölést ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:19

20 Példa Tervezés: class BuildingEditor QDialog BuildingEditorDialog - _addbutton :QPushButton* - _buttonbox :QDialogButtonBox* - _model :QSqlTableModel* - _removebutton :QPushButton* - _tableview :QTableView* + ~BuildingEditorDialog() :void + BuildingEditorDialog(QWidget*) - setupmodel() :void - setupui() :void «slot» - addbutton_clicked() :void - removebutton_clicked() :void -_tableview -_model QTableView QSqlTableModel ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:20

21 Példa Megvalósítás (main.cpp): int main(int argc, char *argv[]){ QApplication a(argc, argv); QSqlDatabase db = QSqlDatabase::addDatabase("QMYSQL"); if (db.open()) { // kapcsolat megnyitása BuildingEditorDialog *w = new BuildingEditorDialog(); w->show(); // ablak megnyitása } ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:21

22 Példa Megvalósítás (buildingeditordialog.cpp): void BuildingEditorDialog::setupModel() { _model = new QSqlTableModel(this); // táblamodell létrehozása _model->settable("building"); // tábla beállítása model->setsort(1, Qt::AscendingOrder); // rendezési sorrend model->setheaderdata(0, Qt::Horizontal, trutf8("azonosító")); model->select(); // adatok begyűjtse ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:22

23 Példa Megvalósítás (buildingeditordialog.cpp): void BuildingEditorDialog::setupUi() { tableview = new QTableView(this); tableview->setmodel(model); // modell hozzákapcsolása a megjelenítőhöz tableview->setselectionbehavior( QAbstractItemView::SelectItems); // kijelölés módja tableview->resizecolumnstocontents(); // oszlopok automatikus méretezése } ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:23

24 A szinkron és aszinkron adatbázis-kezelés A szerkesztési stratégia függvényében kétféle megközelítést alkalmazhatunk az adatkezelésben: szinkron (állandó kapcsolatú) modell: az adatbázis és a modell tartalma folyamatosan (legalábbis rekordváltásonként) egyezik, ez az automatikus szerkesztési stratégia aszinkron (bontott kapcsolatú) modell: az adatbázis és a modell tartalma különbözhet, és csak meghatározott pontokon egyezik meg (select, submitall, revertall), ez a manuális szerkesztési stratégia A gyakorlatban az aszinkron modell az elterjedtebb, mivel nem igényel állandóan az adatbázis műveletek futtatását ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:24

25 Szerkesztési stratégia A szerkeszthető modell lehetőséget ad a szerkesztési stratégia beállítására, azaz, hogy mikor kerüljenek be a módosítások a fizikai adatbázisba a modell a módosításokat első lépésben csak a memóriában végzi el, utána menti vissza azokat az adatbázisba a módosítás fennállását az isdirty(<index>) metódussal kérhetünk le, ez igazat ad, amennyiben az adat eltér az adatbázisban tárolttól egy sort, vagy adatot menteni a submit(), a teljes tartalmat menteni a submitall() utasítással tudunk lehetőségünk van változtatások visszavonására is revert() és revetall() metódusokkal ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:25

26 Szerkesztési stratégia a seteditstrategy(<stratégia>) függvényével definiálhatjuk a visszamentés módját, ez a következő lehetnek: OnFieldChange: amint váltjuk a mezőt, automatikusan meghívja a submit() utasítást OnRowChange: amint váltjuk a sort, automatikusan meghívja a submit() utasítást OnManualSubmit: nem történik változtatás, amíg meg nem hívjuk a mentés (submitall()) vagy visszavonás (revertall()) műveletét a mentő műveletek hamissal térnek vissza sikertelen mentéskor, ekkor a lasterror() tartalmazza a hibát ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:26

27 Tranzakciók Amennyiben az adatbázis támogatja a tranzakciók kezelését, lehetőségünk van több utasítás egyszeri futtatására db.transaction(); // tranzakció kezdete // utasítások if (/* minden utasítás igazzal tér vissza */) db.commit(); // tranzakció végrehajtása else db.rollback(); // tranzakció visszavonása a tranzakció kezdetét a kapcsolat transaction() metódusával jelezhetjük, ezt követően célszerű ellenőrizni az utasítások sikerességét a tranzakció végrehajtását a commit(), visszavonását a rollback() művelettel érhetjük el ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:27

28 Tranzakció alapú szerkesztés A submitall() utasítás visszaadja, hogy sikeres volt-e a mentés, azonban önmagában nem garantál tranzakciót, tehát amennyiben valamely utasítás elakad menet közben, akkor a módosítások egy része lefut, ha ezt meg akarjuk akadályozni, akkor helyezzük tranzakcióba a végrehajtást Pl.: model->database().transaction(); // tranzakció if (model->submitall()) // módosítások mentése model->database().commit(); // ha sikerül, véglegesítünk else model->database().rollback(); // különben visszavonunk ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:28

29 Relációs szerkesztő modellek A QSqlRelationalTableModel osztály lehetőséget ad táblák közötti relációk kezelésére Pl.: a setrelation(<oszlop>, <reláció>) metódussal beállíthatunk relációt egy adott oszlopra a reláció típusa QSqlRelation, megadja a tábla nevét, a forrás (társított), valamint a cél (megjelenített) oszlopot QSqlRelationalTableModel model; // modell model.settable("mytable"); // tábla beállítása model.setrelation(2, QSqlRelation("otherTable",0,1)); // reláció megadása ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:29

30 Relációs szerkesztő modellek A társított adatokat nem csak szövegesen, hanem legördülő menü segítségével is megjeleníthetjük Pl.: ehhez a megjelenítő delegált osztályt az alapértelmezettről a QSqlRelationalDelegate példányra kell lecserélnünk a nézet osztály setitemdelegate(<delegált>) metódusa változtatja a megjelenítést QTableView view; view.setmodel(model); // modell beállítása view.setitemdelegate(new QSqlRelationalDelegate()); // nézet delegált beállítása ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:30

31 Példa Feladat: Módosítsuk az épületek szerkesztését úgy, hogy a városokat hozzácsatoljuk az megjelenítéshez ehhez relációs adatmodellt kell használnunk, amely létrehozza a relációt a városok táblával (city), az épületekbeli azonosítót (city_id) kötve az azonosítóhoz (id), és helyette megjelenítve a nevet (name) a megjelenítéshez lecseréljük a delegáltat is relációsra az adatok mentését manuálisan valósítjuk meg tranzakciók segítségével ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:31

32 Példa Tervezés (adatbázis): ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:32

33 Példa Tervezés (alkalmazás): class BuildingEditorWithCities BuildingEditorDialog QDialog - _addbutton :QPushButton* - _buttonbox :QDialogButtonBox* - _model :QSqlRelationalTableModel* - _removebutton :QPushButton* - _revertbutton :QPushButton* - _submitbutton :QPushButton* - _tableview :QTableView* + ~BuildingEditorDialog() :void + BuildingEditorDialog(QWidget*) - setupmodel() :void - setupui() :void «slot» - addbutton_clicked() :void - removebutton_clicked() :void - submitbutton_clicked() :void -_tableview QTableView QSqlRelationalDelegate -_model QSqlRelationalModel ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:33

34 Példa Megvalósítás (buildingeditordialog.cpp): _model = new QSqlRelationalTableModel(this); _model->setrelation(2, QSqlRelation("city", "id", "name")); // reláció beállítása egy oszlophoz _tableview = new QTableView(this); _tableview->setitemdelegate( new QSqlRelationalDelegate()); // megjelenítés módjának definiálása ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:34

35 Példa Megvalósítás (buildingeditordialog.cpp): void BuildingEditorDialog::submitButton_Clicked(){ _model->database().transaction(); if (model->submitall()) { // végrehajtjuk a módosításokat _model->database().commit(); } else { _model->database().rollback(); QMessageBox::warning(this, trutf8("hiba történt a mentéskor!"), trutf8("az adatbázis a következő hibát jelezte: %1").arg(model->lastError().text())); } } ELTE IK, Eseményvezérelt alkalmazások fejlesztése I 8:35
